TÁJÉKOZTATÓ AZ ELNÖKSÉGI ÜLÉSRÕL ÉS A KÖZGYÛLÉSRÕL

Átírás

1

2

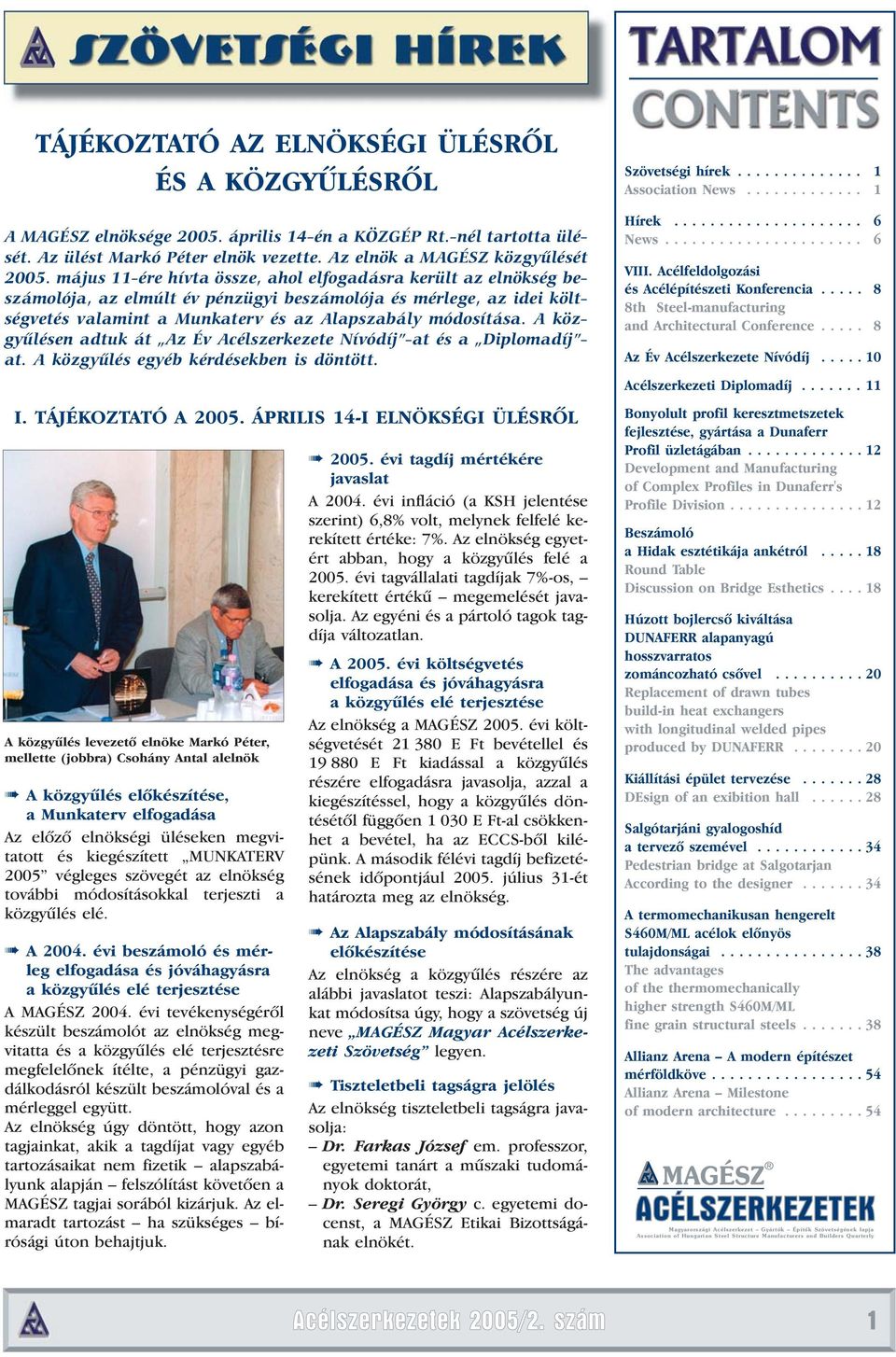

3 TÁJÉKOZTATÓ AZ ELNÖKSÉGI ÜLÉSRÕL ÉS A KÖZGYÛLÉSRÕL A MAGÉSZ elnöksége április 14-én a KÖZGÉP Rt.-nél tartotta ülését. Az ülést Markó Péter elnök vezette. Az elnök a MAGÉSZ közgyûlését május 11-ére hívta össze, ahol elfogadásra került az elnökség beszámolója, az elmúlt év pénzügyi beszámolója és mérlege, az idei költségvetés valamint a Munkaterv és az Alapszabály módosítása. A közgyûlésen adtuk át Az Év Acélszerkezete Nívódíj -at és a Diplomadíj - at. A közgyûlés egyéb kérdésekben is döntött. I. TÁJÉKOZTATÓ A ÁPRILIS 14-I ELNÖKSÉGI ÜLÉSRÕL A közgyûlés levezetô elnöke Markó Péter, mellette (jobbra) Csohány Antal alelnök A közgyûlés elõkészítése, a Munkaterv elfogadása Az elõzõ elnökségi üléseken megvitatott és kiegészített MUNKATERV 2005 végleges szövegét az elnökség további módosításokkal terjeszti a közgyûlés elé. A évi beszámoló és mérleg elfogadása és jóváhagyásra a közgyûlés elé terjesztése A MAGÉSZ évi tevékenységérõl készült beszámolót az elnökség megvitatta és a közgyûlés elé terjesztésre megfelelõnek ítélte, a pénzügyi gazdálkodásról készült beszámolóval és a mérleggel együtt. Az elnökség úgy döntött, hogy azon tagjainkat, akik a tagdíjat vagy egyéb tartozásaikat nem fizetik alapszabályunk alapján felszólítást követõen a MAGÉSZ tagjai sorából kizárjuk. Az elmaradt tartozást ha szükséges bírósági úton behajtjuk évi tagdíj mértékére javaslat A évi infláció (a KSH jelentése szerint) 6,8% volt, melynek felfelé kerekített értéke: 7%. Az elnökség egyetért abban, hogy a közgyûlés felé a évi tagvállalati tagdíjak 7%-os, kerekített értékû megemelését javasolja. Az egyéni és a pártoló tagok tagdíja változatlan. A évi költségvetés elfogadása és jóváhagyásra a közgyûlés elé terjesztése Az elnökség a MAGÉSZ évi költségvetését E Ft bevétellel és E Ft kiadással a közgyûlés részére elfogadásra javasolja, azzal a kiegészítéssel, hogy a közgyûlés döntésétõl függõen E Ft-al csökkenhet a bevétel, ha az ECCS-bõl kilépünk. A második félévi tagdíj befizetésének idõpontjául július 31-ét határozta meg az elnökség. Az Alapszabály módosításának elõkészítése Az elnökség a közgyûlés részére az alábbi javaslatot teszi: Alapszabályunkat módosítsa úgy, hogy a szövetség új neve MAGÉSZ Magyar Acélszerkezeti Szövetség legyen. Tiszteletbeli tagságra jelölés Az elnökség tiszteletbeli tagságra javasolja: Dr. Farkas József em. professzor, egyetemi tanárt a mûszaki tudományok doktorát, Dr. Seregi György c. egyetemi docenst, a MAGÉSZ Etikai Bizottságának elnökét. Szövetségi hírek Association News Hírek News VIII. Acélfeldolgozási és Acélépítészeti Konferencia th Steel-manufacturing and Architectural Conference Az Év Acélszerkezete Nívódíj Acélszerkezeti Diplomadíj Bonyolult profil keresztmetszetek fejlesztése, gyártása a Dunaferr Profil üzletágában Development and Manufacturing of Complex Profiles in Dunaferr's Profile Division Beszámoló a Hidak esztétikája ankétról Round Table Discussion on Bridge Esthetics Húzott bojlercsõ kiváltása DUNAFERR alapanyagú hosszvarratos zománcozható csõvel Replacement of drawn tubes build-in heat exchangers with longitudinal welded pipes produced by DUNAFERR Kiállítási épület tervezése DEsign of an exibition hall Salgótarjáni gyalogoshíd a tervezõ szemével Pedestrian bridge at Salgotarjan According to the designer A termomechanikusan hengerelt S460M/ML acélok elônyös tulajdonságai The advantages of the thermomechanically higher strength S460M/ML fine grain structural steels Allianz Arena A modern építészet mérföldköve Allianz Arena Milestone of modern architecture Magyarországi Acélszerkezet Gyártók Építôk Szövetségének lapja Association of Hungarian Steel Structure Manufacturers and Builders Quarterly Acélszerkezetek 2005/2. szám 1

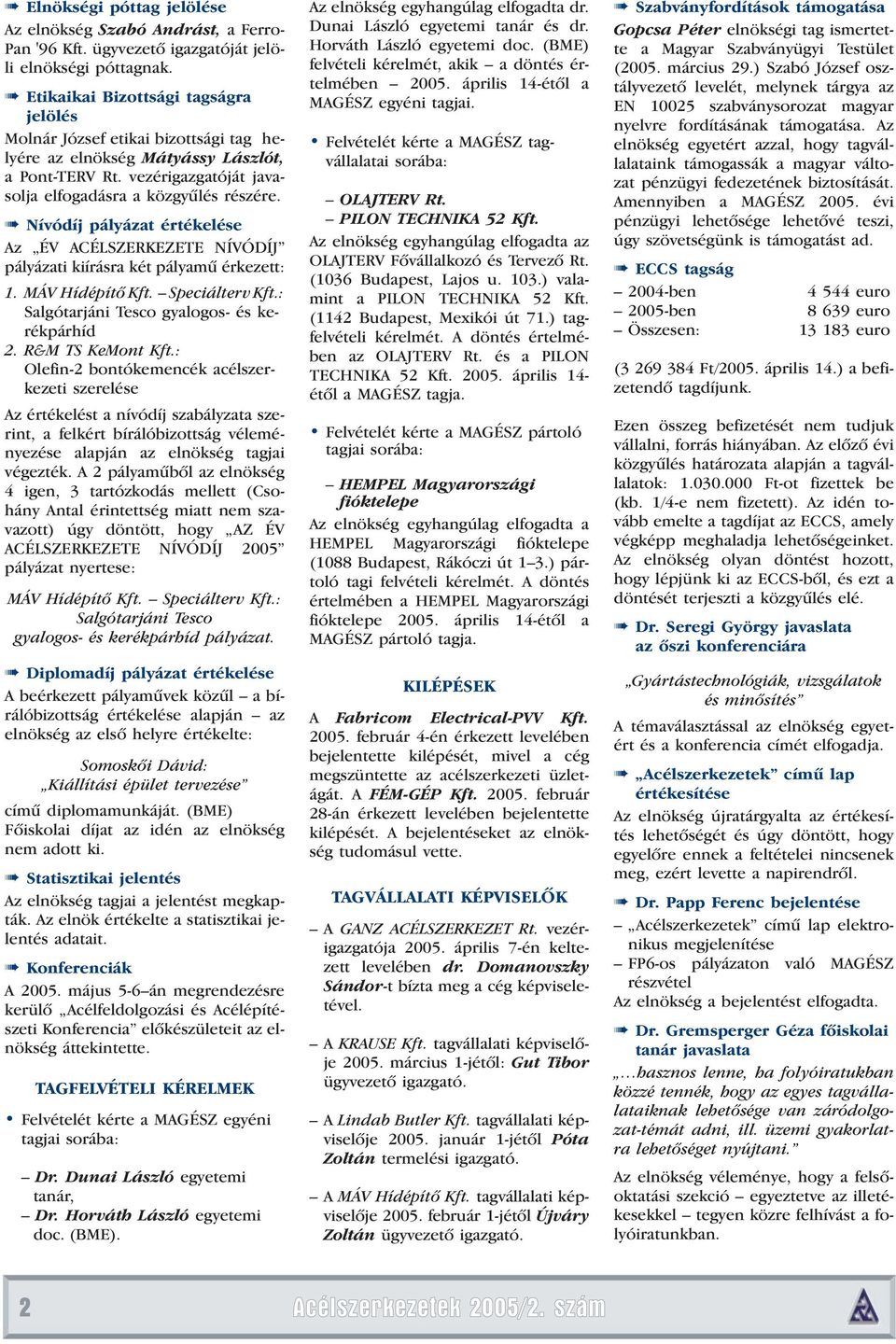

4 Elnökségi póttag jelölése Az elnökség Szabó Andrást, a Ferro- Pan '96 Kft. ügyvezetô igazgatóját jelöli elnökségi póttagnak. Etikaikai Bizottsági tagságra jelölés Molnár József etikai bizottsági tag helyére az elnökség Mátyássy Lászlót, a Pont-TERV Rt. vezérigazgatóját javasolja elfogadásra a közgyûlés részére. Nívódíj pályázat értékelése Az ÉV ACÉLSZERKEZETE NÍVÓDÍJ pályázati kiírásra két pályamû érkezett: 1. MÁV Hídépítõ Kft. Speciálterv Kft.: Salgótarjáni Tesco gyalogos- és kerékpárhíd 2. R&M TS KeMont Kft.: Olefin-2 bontókemencék acélszerkezeti szerelése Az értékelést a nívódíj szabályzata szerint, a felkért bírálóbizottság véleményezése alapján az elnökség tagjai végezték. A 2 pályamûbõl az elnökség 4 igen, 3 tartózkodás mellett (Csohány Antal érintettség miatt nem szavazott) úgy döntött, hogy AZ ÉV ACÉLSZERKEZETE NÍVÓDÍJ 2005 pályázat nyertese: MÁV Hídépítõ Kft. Speciálterv Kft.: Salgótarjáni Tesco gyalogos- és kerékpárhíd pályázat. Diplomadíj pályázat értékelése A beérkezett pályamûvek közûl a bírálóbizottság értékelése alapján az elnökség az elsõ helyre értékelte: Somoskõi Dávid: Kiállítási épület tervezése címû diplomamunkáját. (BME) Fõiskolai díjat az idén az elnökség nem adott ki. Statisztikai jelentés Az elnökség tagjai a jelentést megkapták. Az elnök értékelte a statisztikai jelentés adatait. Konferenciák A május 5-6 án megrendezésre kerülõ Acélfeldolgozási és Acélépítészeti Konferencia elõkészületeit az elnökség áttekintette. TAGFELVÉTELI KÉRELMEK Felvételét kérte a MAGÉSZ egyéni tagjai sorába: Dr. Dunai László egyetemi tanár, Dr. Horváth László egyetemi doc. (BME). Az elnökség egyhangúlag elfogadta dr. Dunai László egyetemi tanár és dr. Horváth László egyetemi doc. (BME) felvételi kérelmét, akik a döntés értelmében április 14-étõl a MAGÉSZ egyéni tagjai. Felvételét kérte a MAGÉSZ tagvállalatai sorába: OLAJTERV Rt. PILON TECHNIKA 52 Kft. Az elnökség egyhangúlag elfogadta az OLAJTERV Fõvállalkozó és Tervezõ Rt. (1036 Budapest, Lajos u. 103.) valamint a PILON TECHNIKA 52 Kft. (1142 Budapest, Mexikói út 71.) tagfelvételi kérelmét. A döntés értelmében az OLAJTERV Rt. és a PILON TECHNIKA 52 Kft április 14- étõl a MAGÉSZ tagja. Felvételét kérte a MAGÉSZ pártoló tagjai sorába: HEMPEL Magyarországi fióktelepe Az elnökség egyhangúlag elfogadta a HEMPEL Magyarországi fióktelepe (1088 Budapest, Rákóczi út 1 3.) pártoló tagi felvételi kérelmét. A döntés értelmében a HEMPEL Magyarországi fióktelepe április 14-étõl a MAGÉSZ pártoló tagja. KILÉPÉSEK A Fabricom Electrical-PVV Kft február 4-én érkezett levelében bejelentette kilépését, mivel a cég megszüntette az acélszerkezeti üzletágát. A FÉM-GÉP Kft február 28-án érkezett levelében bejelentette kilépését. A bejelentéseket az elnökség tudomásul vette. TAGVÁLLALATI KÉPVISELÕK A GANZ ACÉLSZERKEZET Rt. vezérigazgatója április 7-én keltezett levelében dr. Domanovszky Sándor-t bízta meg a cég képviseletével. A KRAUSE Kft. tagvállalati képviselõje március 1-jétõl: Gut Tibor ügyvezetô igazgató. A Lindab Butler Kft. tagvállalati képviselõje január 1-jétõl Póta Zoltán termelési igazgató. A MÁV Hídépítõ Kft. tagvállalati képviselõje február 1-jétõl Újváry Zoltán ügyvezetô igazgató. Szabványfordítások támogatása Gopcsa Péter elnökségi tag ismertette a Magyar Szabványügyi Testület (2005. március 29.) Szabó József osztályvezetõ levelét, melynek tárgya az EN szabványsorozat magyar nyelvre fordításának támogatása. Az elnökség egyetért azzal, hogy tagvállalataink támogassák a magyar változat pénzügyi fedezetének biztosítását. Amennyiben a MAGÉSZ évi pénzügyi lehetõsége lehetõvé teszi, úgy szövetségünk is támogatást ad. ECCS tagság 2004-ben euro 2005-ben euro Összesen: euro ( Ft/2005. április 14.) a befizetendõ tagdíjunk. Ezen összeg befizetését nem tudjuk vállalni, forrás hiányában. Az elõzõ évi közgyûlés határozata alapján a tagvállalatok: Ft-ot fizettek be (kb. 1/4-e nem fizetett). Az idén tovább emelte a tagdíjat az ECCS, amely végképp meghaladja lehetõségeinket. Az elnökség olyan döntést hozott, hogy lépjünk ki az ECCS-bõl, és ezt a döntését terjeszti a közgyûlés elé. Dr. Seregi György javaslata az õszi konferenciára Gyártástechnológiák, vizsgálatok és minõsítés A témaválasztással az elnökség egyetért és a konferencia címét elfogadja. Acélszerkezetek címû lap értékesítése Az elnökség újratárgyalta az értékesítés lehetõségét és úgy döntött, hogy egyelõre ennek a feltételei nincsenek meg, ezért levette a napirendrõl. Dr. Papp Ferenc bejelentése Acélszerkezetek címû lap elektronikus megjelenítése FP6-os pályázaton való MAGÉSZ részvétel Az elnökség a bejelentést elfogadta. Dr. Gremsperger Géza fõiskolai tanár javaslata hasznos lenne, ha folyóiratukban közzé tennék, hogy az egyes tagvállalataiknak lehetõsége van záródolgozat-témát adni, ill. üzemi gyakorlatra lehetõséget nyújtani. Az elnökség véleménye, hogy a felsõoktatási szekció egyeztetve az illetékesekkel tegyen közre felhívást a folyóiratunkban. 2 Acélszerkezetek 2005/2. szám

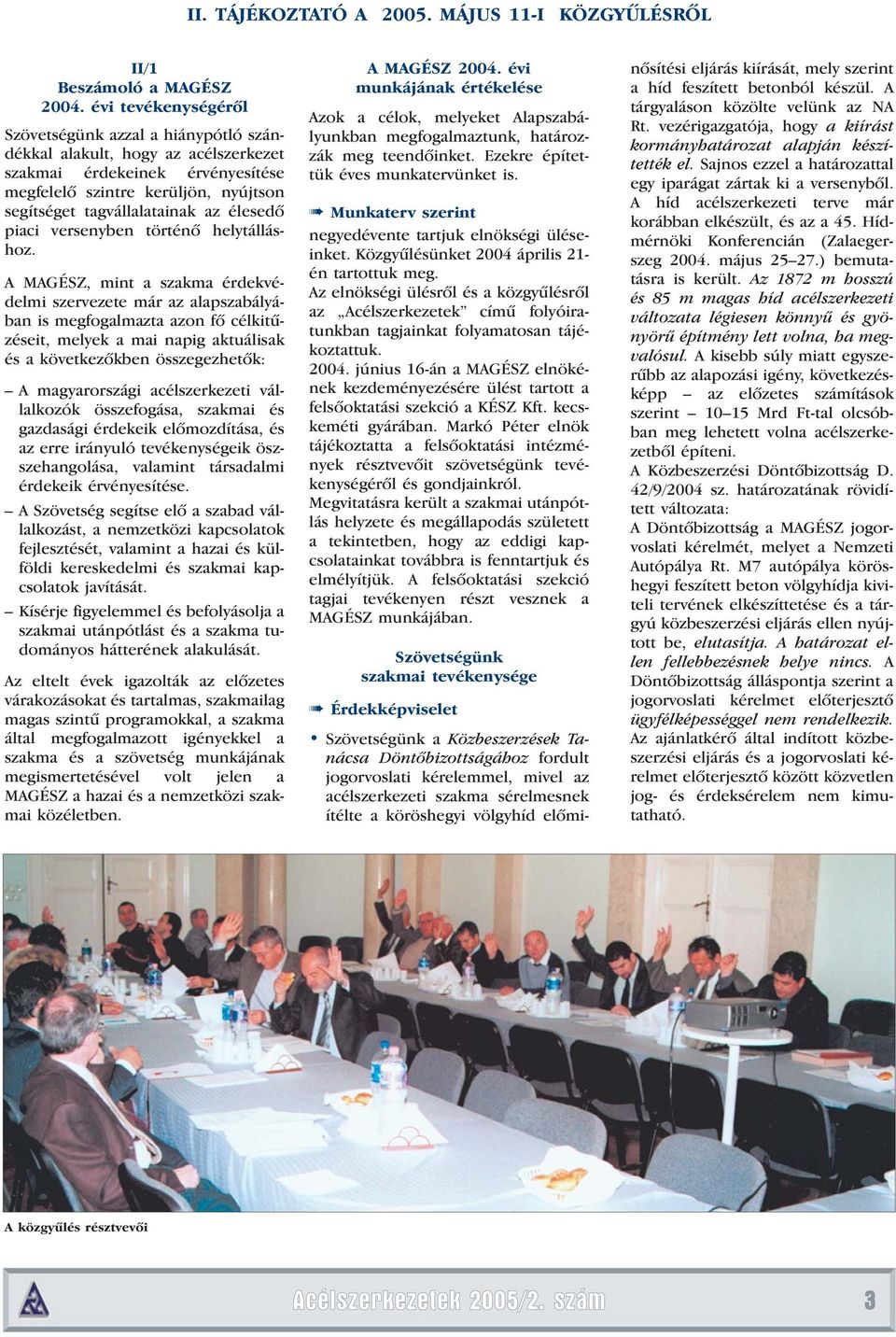

5 II. TÁJÉKOZTATÓ A MÁJUS 11-I KÖZGYÛLÉSRÕL II/1 Beszámoló a MAGÉSZ évi tevékenységérõl Szövetségünk azzal a hiánypótló szándékkal alakult, hogy az acélszerkezet szakmai érdekeinek érvényesítése megfelelõ szintre kerüljön, nyújtson segítséget tagvállalatainak az élesedõ piaci versenyben történõ helytálláshoz. A MAGÉSZ, mint a szakma érdekvédelmi szervezete már az alapszabályában is megfogalmazta azon fõ célkitûzéseit, melyek a mai napig aktuálisak és a következõkben összegezhetõk: A magyarországi acélszerkezeti vállalkozók összefogása, szakmai és gazdasági érdekeik elõmozdítása, és az erre irányuló tevékenységeik öszszehangolása, valamint társadalmi érdekeik érvényesítése. A Szövetség segítse elõ a szabad vállalkozást, a nemzetközi kapcsolatok fejlesztését, valamint a hazai és külföldi kereskedelmi és szakmai kapcsolatok javítását. Kísérje figyelemmel és befolyásolja a szakmai utánpótlást és a szakma tudományos hátterének alakulását. Az eltelt évek igazolták az elõzetes várakozásokat és tartalmas, szakmailag magas szintû programokkal, a szakma által megfogalmazott igényekkel a szakma és a szövetség munkájának megismertetésével volt jelen a MAGÉSZ a hazai és a nemzetközi szakmai közéletben. A MAGÉSZ évi munkájának értékelése Azok a célok, melyeket Alapszabályunkban megfogalmaztunk, határozzák meg teendõinket. Ezekre építettük éves munkatervünket is. Munkaterv szerint negyedévente tartjuk elnökségi üléseinket. Közgyûlésünket 2004 április 21- én tartottuk meg. Az elnökségi ülésrõl és a közgyûlésrõl az Acélszerkezetek címû folyóiratunkban tagjainkat folyamatosan tájékoztattuk június 16-án a MAGÉSZ elnökének kezdeményezésére ülést tartott a felsõoktatási szekció a KÉSZ Kft. kecskeméti gyárában. Markó Péter elnök tájékoztatta a felsõoktatási intézmények résztvevõit szövetségünk tevékenységérõl és gondjainkról. Megvitatásra került a szakmai utánpótlás helyzete és megállapodás született a tekintetben, hogy az eddigi kapcsolatainkat továbbra is fenntartjuk és elmélyítjük. A felsõoktatási szekció tagjai tevékenyen részt vesznek a MAGÉSZ munkájában. Szövetségünk szakmai tevékenysége Érdekképviselet Szövetségünk a Közbeszerzések Tanácsa Döntõbizottságához fordult jogorvoslati kérelemmel, mivel az acélszerkezeti szakma sérelmesnek ítélte a köröshegyi völgyhíd elõminõsítési eljárás kiírását, mely szerint a híd feszített betonból készül. A tárgyaláson közölte velünk az NA Rt. vezérigazgatója, hogy a kiírást kormányhatározat alapján készítették el. Sajnos ezzel a határozattal egy iparágat zártak ki a versenybõl. A híd acélszerkezeti terve már korábban elkészült, és az a 45. Hídmérnöki Konferencián (Zalaegerszeg május ) bemutatásra is került. Az 1872 m hosszú és 85 m magas híd acélszerkezeti változata légiesen könnyû és gyönyörû építmény lett volna, ha megvalósul. A kisebb súly miatt egyszerûbb az alapozási igény, következésképp az elõzetes számítások szerint Mrd Ft-tal olcsóbban meg lehetett volna acélszerkezetbõl építeni. A Közbeszerzési Döntõbizottság D. 42/9/2004 sz. határozatának rövidített változata: A Döntõbizottság a MAGÉSZ jogorvoslati kérelmét, melyet a Nemzeti Autópálya Rt. M7 autópálya köröshegyi feszített beton völgyhídja kiviteli tervének elkészíttetése és a tárgyú közbeszerzési eljárás ellen nyújtott be, elutasítja. A határozat ellen fellebbezésnek helye nincs. A Döntõbizottság álláspontja szerint a jogorvoslati kérelmet elõterjesztõ ügyfélképességgel nem rendelkezik. Az ajánlatkérõ által indított közbeszerzési eljárás és a jogorvoslati kérelmet elõterjesztõ között közvetlen jog- és érdeksérelem nem kimutatható. A közgyûlés résztvevôi Acélszerkezetek 2005/2. szám 3

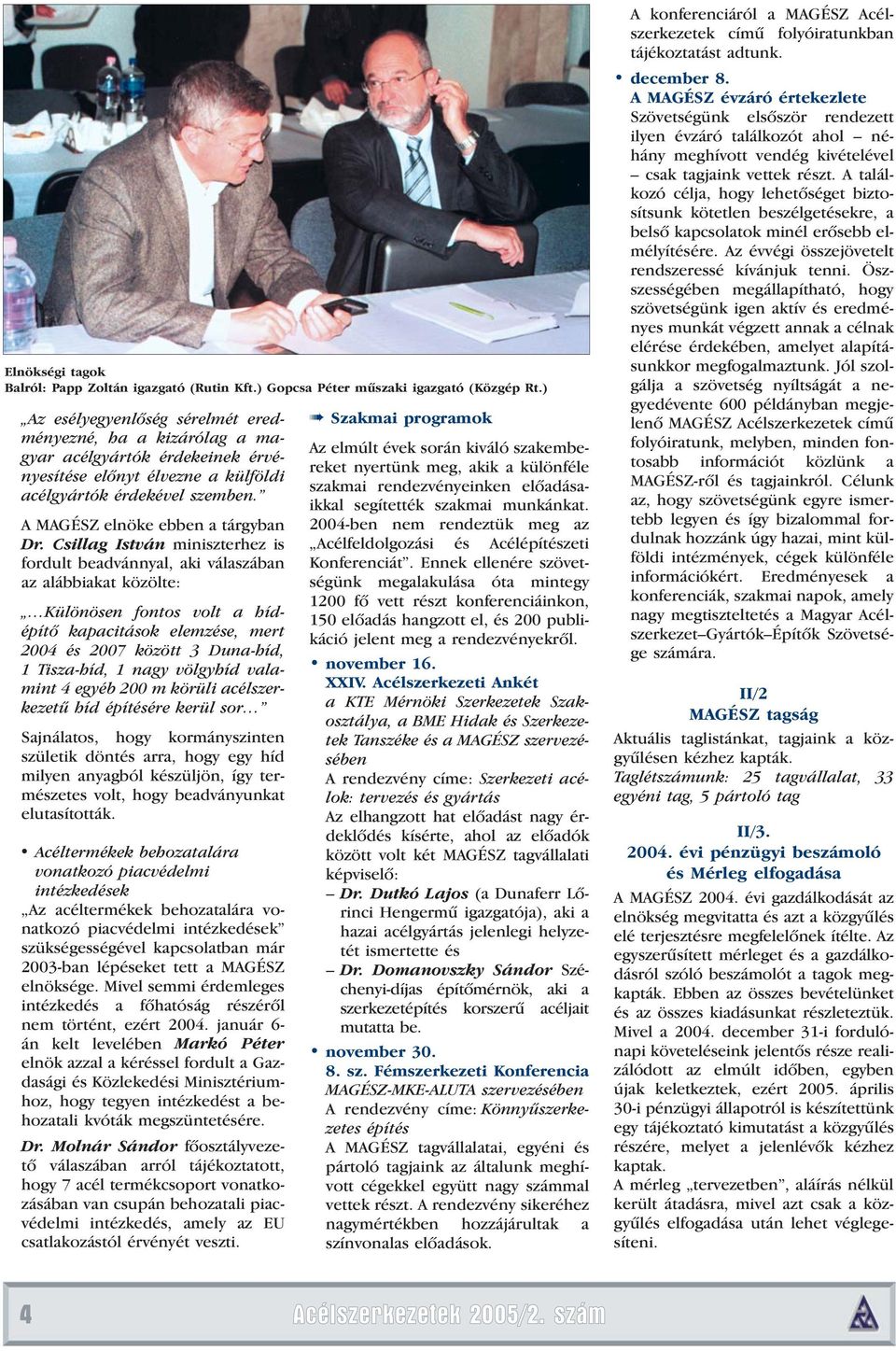

6 Elnökségi tagok Balról: Papp Zoltán igazgató (Rutin Kft.) Gopcsa Péter mûszaki igazgató (Közgép Rt.) Az esélyegyenlõség sérelmét eredményezné, ha a kizárólag a magyar acélgyártók érdekeinek érvényesítése elõnyt élvezne a külföldi acélgyártók érdekével szemben. A MAGÉSZ elnöke ebben a tárgyban Dr. Csillag István miniszterhez is fordult beadvánnyal, aki válaszában az alábbiakat közölte: Különösen fontos volt a hídépítõ kapacitások elemzése, mert 2004 és 2007 között 3 Duna-híd, 1 Tisza-híd, 1 nagy völgyhíd valamint 4 egyéb 200 m körüli acélszerkezetû híd építésére kerül sor Sajnálatos, hogy kormányszinten születik döntés arra, hogy egy híd milyen anyagból készüljön, így természetes volt, hogy beadványunkat elutasították. Acéltermékek behozatalára vonatkozó piacvédelmi intézkedések Az acéltermékek behozatalára vonatkozó piacvédelmi intézkedések szükségességével kapcsolatban már 2003-ban lépéseket tett a MAGÉSZ elnöksége. Mivel semmi érdemleges intézkedés a fõhatóság részérõl nem történt, ezért január 6- án kelt levelében Markó Péter elnök azzal a kéréssel fordult a Gazdasági és Közlekedési Minisztériumhoz, hogy tegyen intézkedést a behozatali kvóták megszüntetésére. Dr. Molnár Sándor fõosztályvezetõ válaszában arról tájékoztatott, hogy 7 acél termékcsoport vonatkozásában van csupán behozatali piacvédelmi intézkedés, amely az EU csatlakozástól érvényét veszti. Szakmai programok Az elmúlt évek során kiváló szakembereket nyertünk meg, akik a különféle szakmai rendezvényeinken elõadásaikkal segítették szakmai munkánkat ben nem rendeztük meg az Acélfeldolgozási és Acélépítészeti Konferenciát. Ennek ellenére szövetségünk megalakulása óta mintegy 1200 fõ vett részt konferenciáinkon, 150 elõadás hangzott el, és 200 publikáció jelent meg a rendezvényekrõl. november 16. XXIV. Acélszerkezeti Ankét a KTE Mérnöki Szerkezetek Szakosztálya, a BME Hidak és Szerkezetek Tanszéke és a MAGÉSZ szervezésében A rendezvény címe: Szerkezeti acélok: tervezés és gyártás Az elhangzott hat elõadást nagy érdeklõdés kísérte, ahol az elõadók között volt két MAGÉSZ tagvállalati képviselõ: Dr. Dutkó Lajos (a Dunaferr Lõrinci Hengermû igazgatója), aki a hazai acélgyártás jelenlegi helyzetét ismertette és Dr. Domanovszky Sándor Széchenyi-díjas építõmérnök, aki a szerkezetépítés korszerû acéljait mutatta be. november sz. Fémszerkezeti Konferencia MAGÉSZ-MKE-ALUTA szervezésében A rendezvény címe: Könnyûszerkezetes építés A MAGÉSZ tagvállalatai, egyéni és pártoló tagjaink az általunk meghívott cégekkel együtt nagy számmal vettek részt. A rendezvény sikeréhez nagymértékben hozzájárultak a színvonalas elõadások. A konferenciáról a MAGÉSZ Acélszerkezetek címû folyóiratunkban tájékoztatást adtunk. december 8. A MAGÉSZ évzáró értekezlete Szövetségünk elsõször rendezett ilyen évzáró találkozót ahol néhány meghívott vendég kivételével csak tagjaink vettek részt. A találkozó célja, hogy lehetõséget biztosítsunk kötetlen beszélgetésekre, a belsõ kapcsolatok minél erõsebb elmélyítésére. Az évvégi összejövetelt rendszeressé kívánjuk tenni. Öszszességében megállapítható, hogy szövetségünk igen aktív és eredményes munkát végzett annak a célnak elérése érdekében, amelyet alapításunkkor megfogalmaztunk. Jól szolgálja a szövetség nyíltságát a negyedévente 600 példányban megjelenõ MAGÉSZ Acélszerkezetek címû folyóiratunk, melyben, minden fontosabb információt közlünk a MAGÉSZ-rõl és tagjainkról. Célunk az, hogy szövetségünk egyre ismertebb legyen és így bizalommal fordulnak hozzánk úgy hazai, mint külföldi intézmények, cégek különféle információkért. Eredményesek a konferenciák, szakmai napok, amely nagy megtiszteltetés a Magyar Acélszerkezet Gyártók Építõk Szövetsége számára. II/2 MAGÉSZ tagság Aktuális taglistánkat, tagjaink a közgyûlésen kézhez kapták. Taglétszámunk: 25 tagvállalat, 33 egyéni tag, 5 pártoló tag II/ évi pénzügyi beszámoló és Mérleg elfogadása A MAGÉSZ évi gazdálkodását az elnökség megvitatta és azt a közgyûlés elé terjesztésre megfelelõnek ítélte. Az egyszerûsített mérleget és a gazdálkodásról szóló beszámolót a tagok megkapták. Ebben az összes bevételünket és az összes kiadásunkat részleteztük. Mivel a december 31-i fordulónapi követeléseink jelentõs része realizálódott az elmúlt idõben, egyben újak keletkeztek, ezért április 30-i pénzügyi állapotról is készítettünk egy tájékoztató kimutatást a közgyûlés részére, melyet a jelenlévõk kézhez kaptak. A mérleg tervezetben, aláírás nélkül került átadásra, mivel azt csak a közgyûlés elfogadása után lehet véglegesíteni. 4 Acélszerkezetek 2005/2. szám

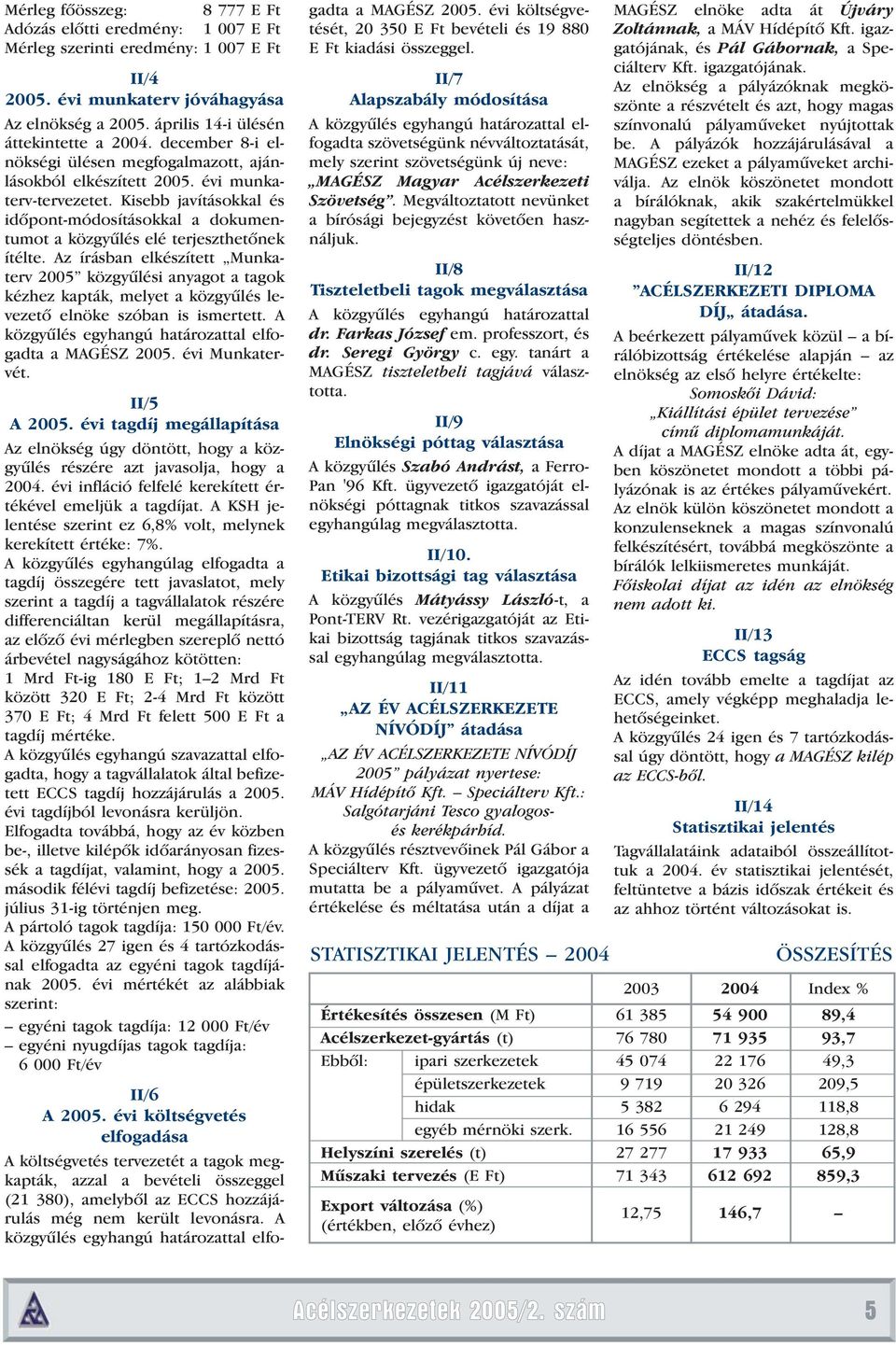

7 Mérleg fõösszeg: E Ft Adózás elôtti eredmény: E Ft Mérleg szerinti eredmény: E Ft II/ évi munkaterv jóváhagyása Az elnökség a április 14-i ülésén áttekintette a december 8-i elnökségi ülésen megfogalmazott, ajánlásokból elkészített évi munkaterv-tervezetet. Kisebb javításokkal és idõpont-módosításokkal a dokumentumot a közgyûlés elé terjeszthetõnek ítélte. Az írásban elkészített Munkaterv 2005 közgyûlési anyagot a tagok kézhez kapták, melyet a közgyûlés levezetõ elnöke szóban is ismertett. A közgyûlés egyhangú határozattal elfogadta a MAGÉSZ évi Munkatervét. II/5 A évi tagdíj megállapítása Az elnökség úgy döntött, hogy a közgyûlés részére azt javasolja, hogy a évi infláció felfelé kerekített értékével emeljük a tagdíjat. A KSH jelentése szerint ez 6,8% volt, melynek kerekített értéke: 7%. A közgyûlés egyhangúlag elfogadta a tagdíj összegére tett javaslatot, mely szerint a tagdíj a tagvállalatok részére differenciáltan kerül megállapításra, az elõzõ évi mérlegben szereplõ nettó árbevétel nagyságához kötötten: 1 Mrd Ft-ig 180 E Ft; 1 2 Mrd Ft között 320 E Ft; 2-4 Mrd Ft között 370 E Ft; 4 Mrd Ft felett 500 E Ft a tagdíj mértéke. A közgyûlés egyhangú szavazattal elfogadta, hogy a tagvállalatok által befizetett ECCS tagdíj hozzájárulás a évi tagdíjból levonásra kerüljön. Elfogadta továbbá, hogy az év közben be-, illetve kilépõk idõarányosan fizessék a tagdíjat, valamint, hogy a második félévi tagdíj befizetése: július 31-ig történjen meg. A pártoló tagok tagdíja: Ft/év. A közgyûlés 27 igen és 4 tartózkodással elfogadta az egyéni tagok tagdíjának évi mértékét az alábbiak szerint: egyéni tagok tagdíja: Ft/év egyéni nyugdíjas tagok tagdíja: Ft/év II/6 A évi költségvetés elfogadása A költségvetés tervezetét a tagok megkapták, azzal a bevételi összeggel (21 380), amelybõl az ECCS hozzájárulás még nem került levonásra. A közgyûlés egyhangú határozattal elfogadta a MAGÉSZ évi költségvetését, E Ft bevételi és E Ft kiadási összeggel. II/7 Alapszabály módosítása A közgyûlés egyhangú határozattal elfogadta szövetségünk névváltoztatását, mely szerint szövetségünk új neve: MAGÉSZ Magyar Acélszerkezeti Szövetség. Megváltoztatott nevünket a bírósági bejegyzést követõen használjuk. II/8 Tiszteletbeli tagok megválasztása A közgyûlés egyhangú határozattal dr. Farkas József em. professzort, és dr. Seregi György c. egy. tanárt a MAGÉSZ tiszteletbeli tagjává választotta. II/9 Elnökségi póttag választása A közgyûlés Szabó Andrást, a Ferro- Pan '96 Kft. ügyvezetô igazgatóját elnökségi póttagnak titkos szavazással egyhangúlag megválasztotta. II/10. Etikai bizottsági tag választása A közgyûlés Mátyássy László-t, a Pont-TERV Rt. vezérigazgatóját az Etikai bizottság tagjának titkos szavazással egyhangúlag megválasztotta. II/11 AZ ÉV ACÉLSZERKEZETE NÍVÓDÍJ átadása AZ ÉV ACÉLSZERKEZETE NÍVÓDÍJ 2005 pályázat nyertese: MÁV Hídépítõ Kft. Speciálterv Kft.: Salgótarjáni Tesco gyalogosés kerékpárhíd. A közgyûlés résztvevõinek Pál Gábor a Speciálterv Kft. ügyvezetô igazgatója mutatta be a pályamûvet. A pályázat értékelése és méltatása után a díjat a STATISZTIKAI JELENTÉS 2004 MAGÉSZ elnöke adta át Újváry Zoltánnak, a MÁV Hídépítõ Kft. igazgatójának, és Pál Gábornak, a Speciálterv Kft. igazgatójának. Az elnökség a pályázóknak megköszönte a részvételt és azt, hogy magas színvonalú pályamûveket nyújtottak be. A pályázók hozzájárulásával a MAGÉSZ ezeket a pályamûveket archiválja. Az elnök köszönetet mondott a bírálóknak, akik szakértelmükkel nagyban segítettek a nehéz és felelõsségteljes döntésben. II/12 ACÉLSZERKEZETI DIPLOMA DÍJ átadása. A beérkezett pályamûvek közül a bírálóbizottság értékelése alapján az elnökség az elsõ helyre értékelte: Somoskõi Dávid: Kiállítási épület tervezése címû diplomamunkáját. A díjat a MAGÉSZ elnöke adta át, egyben köszönetet mondott a többi pályázónak is az értékes pályamûvekért. Az elnök külön köszönetet mondott a konzulenseknek a magas színvonalú felkészítésért, továbbá megköszönte a bírálók lelkiismeretes munkáját. Fõiskolai díjat az idén az elnökség nem adott ki. II/13 ECCS tagság Az idén tovább emelte a tagdíjat az ECCS, amely végképp meghaladja lehetõségeinket. A közgyûlés 24 igen és 7 tartózkodással úgy döntött, hogy a MAGÉSZ kilép az ECCS-bõl. II/14 Statisztikai jelentés Tagvállalatáink adataiból összeállítottuk a év statisztikai jelentését, feltüntetve a bázis idõszak értékeit és az ahhoz történt változásokat is. ÖSSZESÍTÉS Index % Értékesítés összesen (M Ft) ,4 Acélszerkezet-gyártás (t) ,7 Ebbõl: ipari szerkezetek ,3 épületszerkezetek ,5 hidak ,8 egyéb mérnöki szerk ,8 Helyszíni szerelés (t) ,9 Mûszaki tervezés (E Ft) ,3 Export változása (%) (értékben, elõzõ évhez) 12,75 146,7 Acélszerkezetek 2005/2. szám 5

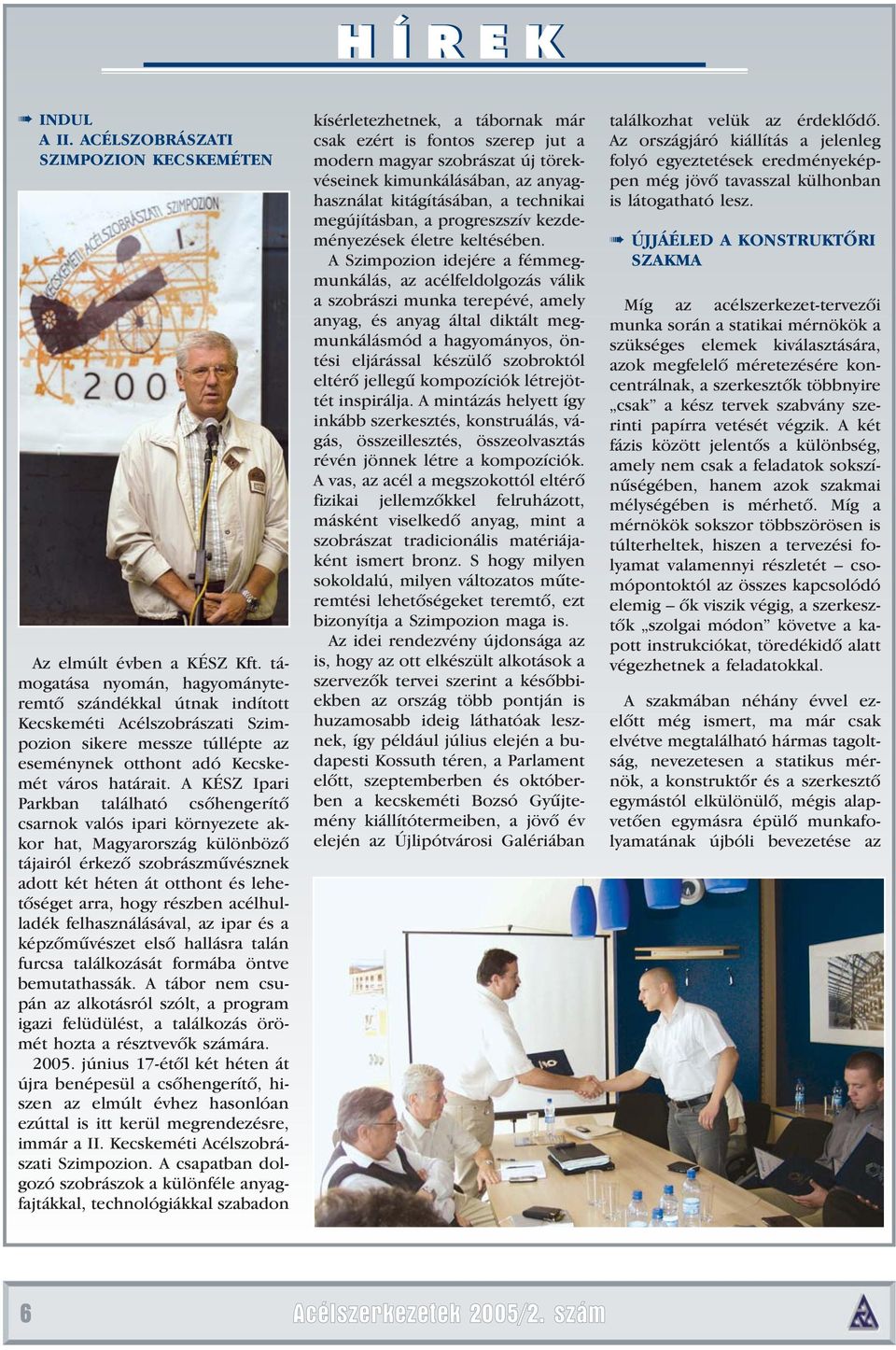

8 HÍREK INDUL A II. ACÉLSZOBRÁSZATI SZIMPOZION KECSKEMÉTEN Az elmúlt évben a KÉSZ Kft. támogatása nyomán, hagyományteremtõ szándékkal útnak indított Kecskeméti Acélszobrászati Szimpozion sikere messze túllépte az eseménynek otthont adó Kecskemét város határait. A KÉSZ Ipari Parkban található csõhengerítõ csarnok valós ipari környezete akkor hat, Magyarország különbözõ tájairól érkezõ szobrászmûvésznek adott két héten át otthont és lehetõséget arra, hogy részben acélhulladék felhasználásával, az ipar és a képzõmûvészet elsõ hallásra talán furcsa találkozását formába öntve bemutathassák. A tábor nem csupán az alkotásról szólt, a program igazi felüdülést, a találkozás örömét hozta a résztvevõk számára június 17-étõl két héten át újra benépesül a csõhengerítõ, hiszen az elmúlt évhez hasonlóan ezúttal is itt kerül megrendezésre, immár a II. Kecskeméti Acélszobrászati Szimpozion. A csapatban dolgozó szobrászok a különféle anyagfajtákkal, technológiákkal szabadon kísérletezhetnek, a tábornak már csak ezért is fontos szerep jut a modern magyar szobrászat új törekvéseinek kimunkálásában, az anyaghasználat kitágításában, a technikai megújításban, a progreszszív kezdeményezések életre keltésében. A Szimpozion idejére a fémmegmunkálás, az acélfeldolgozás válik a szobrászi munka terepévé, amely anyag, és anyag által diktált megmunkálásmód a hagyományos, öntési eljárással készülõ szobroktól eltérõ jellegû kompozíciók létrejöttét inspirálja. A mintázás helyett így inkább szerkesztés, konstruálás, vágás, összeillesztés, összeolvasztás révén jönnek létre a kompozíciók. A vas, az acél a megszokottól eltérõ fizikai jellemzõkkel felruházott, másként viselkedõ anyag, mint a szobrászat tradicionális matériájaként ismert bronz. S hogy milyen sokoldalú, milyen változatos mûteremtési lehetõségeket teremtõ, ezt bizonyítja a Szimpozion maga is. Az idei rendezvény újdonsága az is, hogy az ott elkészült alkotások a szervezõk tervei szerint a késõbbiekben az ország több pontján is huzamosabb ideig láthatóak lesznek, így például július elején a budapesti Kossuth téren, a Parlament elõtt, szeptemberben és októberben a kecskeméti Bozsó Gyûjtemény kiállítótermeiben, a jövõ év elején az Újlipótvárosi Galériában találkozhat velük az érdeklõdõ. Az országjáró kiállítás a jelenleg folyó egyeztetések eredményeképpen még jövõ tavasszal külhonban is látogatható lesz. ÚJJÁÉLED A KONSTRUKTÕRI SZAKMA Míg az acélszerkezet-tervezõi munka során a statikai mérnökök a szükséges elemek kiválasztására, azok megfelelõ méretezésére koncentrálnak, a szerkesztõk többnyire csak a kész tervek szabvány szerinti papírra vetését végzik. A két fázis között jelentõs a különbség, amely nem csak a feladatok sokszínûségében, hanem azok szakmai mélységében is mérhetõ. Míg a mérnökök sokszor többszörösen is túlterheltek, hiszen a tervezési folyamat valamennyi részletét csomópontoktól az összes kapcsolódó elemig õk viszik végig, a szerkesztõk szolgai módon követve a kapott instrukciókat, töredékidõ alatt végezhetnek a feladatokkal. A szakmában néhány évvel ezelõtt még ismert, ma már csak elvétve megtalálható hármas tagoltság, nevezetesen a statikus mérnök, a konstruktõr és a szerkesztõ egymástól elkülönülõ, mégis alapvetõen egymásra épülõ munkafolyamatának újbóli bevezetése az 6 Acélszerkezetek 2005/2. szám

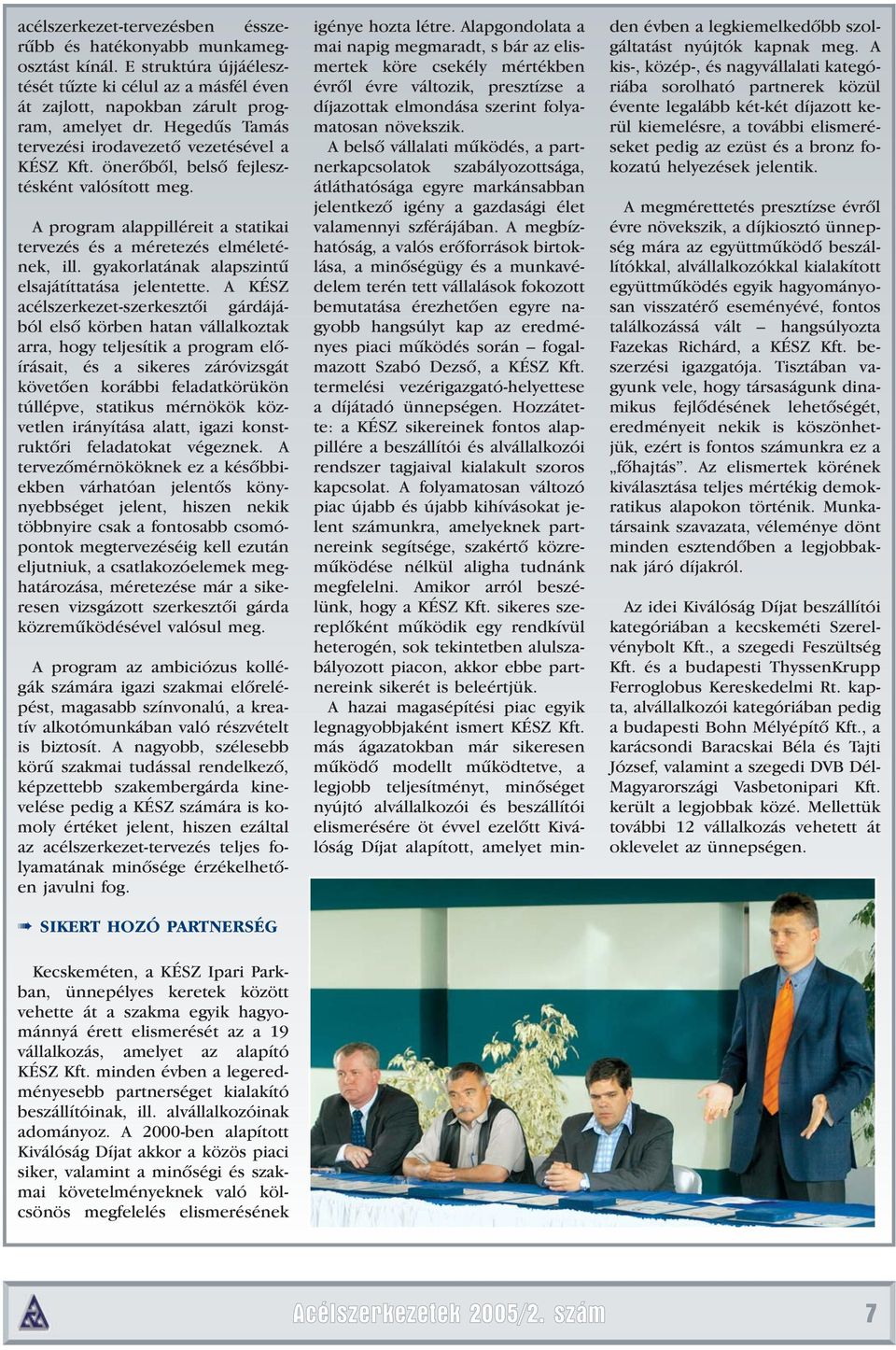

9 acélszerkezet-tervezésben ésszerûbb és hatékonyabb munkamegosztást kínál. E struktúra újjáélesztését tûzte ki célul az a másfél éven át zajlott, napokban zárult program, amelyet dr. Hegedûs Tamás tervezési irodavezetõ vezetésével a KÉSZ Kft. önerõbõl, belsõ fejlesztésként valósított meg. A program alappilléreit a statikai tervezés és a méretezés elméletének, ill. gyakorlatának alapszintû elsajátíttatása jelentette. A KÉSZ acélszerkezet-szerkesztõi gárdájából elsõ körben hatan vállalkoztak arra, hogy teljesítik a program elõírásait, és a sikeres záróvizsgát követõen korábbi feladatkörükön túllépve, statikus mérnökök közvetlen irányítása alatt, igazi konstruktõri feladatokat végeznek. A tervezõmérnököknek ez a késõbbiekben várhatóan jelentõs könynyebbséget jelent, hiszen nekik többnyire csak a fontosabb csomópontok megtervezéséig kell ezután eljutniuk, a csatlakozóelemek meghatározása, méretezése már a sikeresen vizsgázott szerkesztõi gárda közremûködésével valósul meg. A program az ambiciózus kollégák számára igazi szakmai elõrelépést, magasabb színvonalú, a kreatív alkotómunkában való részvételt is biztosít. A nagyobb, szélesebb körû szakmai tudással rendelkezõ, képzettebb szakembergárda kinevelése pedig a KÉSZ számára is komoly értéket jelent, hiszen ezáltal az acélszerkezet-tervezés teljes folyamatának minõsége érzékelhetõen javulni fog. SIKERT HOZÓ PARTNERSÉG igénye hozta létre. Alapgondolata a mai napig megmaradt, s bár az elismertek köre csekély mértékben évrõl évre változik, presztízse a díjazottak elmondása szerint folyamatosan növekszik. A belsõ vállalati mûködés, a partnerkapcsolatok szabályozottsága, átláthatósága egyre markánsabban jelentkezõ igény a gazdasági élet valamennyi szférájában. A megbízhatóság, a valós erõforrások birtoklása, a minõségügy és a munkavédelem terén tett vállalások fokozott bemutatása érezhetõen egyre nagyobb hangsúlyt kap az eredményes piaci mûködés során fogalmazott Szabó Dezsõ, a KÉSZ Kft. termelési vezérigazgató-helyettese a díjátadó ünnepségen. Hozzátette: a KÉSZ sikereinek fontos alappillére a beszállítói és alvállalkozói rendszer tagjaival kialakult szoros kapcsolat. A folyamatosan változó piac újabb és újabb kihívásokat jelent számunkra, amelyeknek partnereink segítsége, szakértõ közremûködése nélkül aligha tudnánk megfelelni. Amikor arról beszélünk, hogy a KÉSZ Kft. sikeres szereplõként mûködik egy rendkívül heterogén, sok tekintetben alulszabályozott piacon, akkor ebbe partnereink sikerét is beleértjük. A hazai magasépítési piac egyik legnagyobbjaként ismert KÉSZ Kft. más ágazatokban már sikeresen mûködõ modellt mûködtetve, a legjobb teljesítményt, minõséget nyújtó alvállalkozói és beszállítói elismerésére öt évvel ezelõtt Kiválóság Díjat alapított, amelyet minden évben a legkiemelkedõbb szolgáltatást nyújtók kapnak meg. A kis-, közép-, és nagyvállalati kategóriába sorolható partnerek közül évente legalább két-két díjazott kerül kiemelésre, a további elismeréseket pedig az ezüst és a bronz fokozatú helyezések jelentik. A megmérettetés presztízse évrõl évre növekszik, a díjkiosztó ünnepség mára az együttmûködõ beszállítókkal, alvállalkozókkal kialakított együttmûködés egyik hagyományosan visszatérõ eseményévé, fontos találkozássá vált hangsúlyozta Fazekas Richárd, a KÉSZ Kft. beszerzési igazgatója. Tisztában vagyunk vele, hogy társaságunk dinamikus fejlõdésének lehetõségét, eredményeit nekik is köszönhetjük, ezért is fontos számunkra ez a fõhajtás. Az elismertek körének kiválasztása teljes mértékig demokratikus alapokon történik. Munkatársaink szavazata, véleménye dönt minden esztendõben a legjobbaknak járó díjakról. Az idei Kiválóság Díjat beszállítói kategóriában a kecskeméti Szerelvénybolt Kft., a szegedi Feszültség Kft. és a budapesti ThyssenKrupp Ferroglobus Kereskedelmi Rt. kapta, alvállalkozói kategóriában pedig a budapesti Bohn Mélyépítõ Kft., a karácsondi Baracskai Béla és Tajti József, valamint a szegedi DVB Dél- Magyarországi Vasbetonipari Kft. került a legjobbak közé. Mellettük további 12 vállalkozás vehetett át oklevelet az ünnepségen. Kecskeméten, a KÉSZ Ipari Parkban, ünnepélyes keretek között vehette át a szakma egyik hagyománnyá érett elismerését az a 19 vállalkozás, amelyet az alapító KÉSZ Kft. minden évben a legeredményesebb partnerséget kialakító beszállítóinak, ill. alvállalkozóinak adományoz. A 2000-ben alapított Kiválóság Díjat akkor a közös piaci siker, valamint a minõségi és szakmai követelményeknek való kölcsönös megfelelés elismerésének Acélszerkezetek 2005/2. szám 7

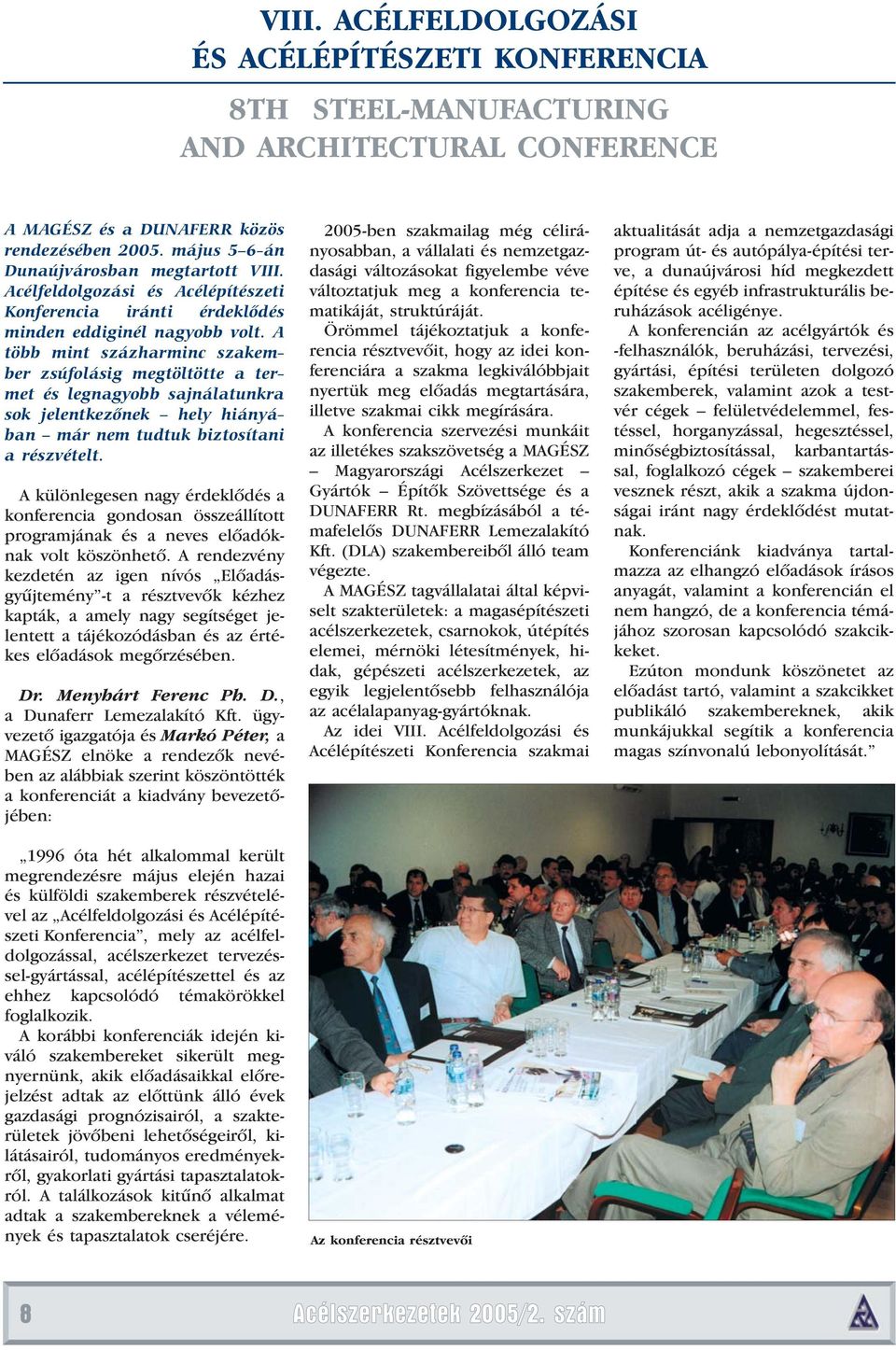

10 VIII. ACÉLFELDOLGOZÁSI ÉS ACÉLÉPÍTÉSZETI KONFERENCIA 8TH STEEL-MANUFACTURING AND ARCHITECTURAL CONFERENCE A MAGÉSZ és a DUNAFERR közös rendezésében május 5 6-án Dunaújvárosban megtartott VIII. Acélfeldolgozási és Acélépítészeti Konferencia iránti érdeklõdés minden eddiginél nagyobb volt. A több mint százharminc szakember zsúfolásig megtöltötte a termet és legnagyobb sajnálatunkra sok jelentkezõnek hely hiányában már nem tudtuk biztosítani a részvételt. A különlegesen nagy érdeklõdés a konferencia gondosan összeállított programjának és a neves elõadóknak volt köszönhetõ. A rendezvény kezdetén az igen nívós Elõadásgyûjtemény -t a résztvevõk kézhez kapták, a amely nagy segítséget jelentett a tájékozódásban és az értékes elõadások megõrzésében. Dr. Menyhárt Ferenc Ph. D., a Dunaferr Lemezalakító Kft. ügyvezetõ igazgatója és Markó Péter, a MAGÉSZ elnöke a rendezõk nevében az alábbiak szerint köszöntötték a konferenciát a kiadvány bevezetõjében: 1996 óta hét alkalommal került megrendezésre május elején hazai és külföldi szakemberek részvételével az Acélfeldolgozási és Acélépítészeti Konferencia, mely az acélfeldolgozással, acélszerkezet tervezéssel-gyártással, acélépítészettel és az ehhez kapcsolódó témakörökkel foglalkozik. A korábbi konferenciák idején kiváló szakembereket sikerült megnyernünk, akik elõadásaikkal elõrejelzést adtak az elõttünk álló évek gazdasági prognózisairól, a szakterületek jövõbeni lehetõségeirõl, kilátásairól, tudományos eredményekrõl, gyakorlati gyártási tapasztalatokról. A találkozások kitûnõ alkalmat adtak a szakembereknek a vélemények és tapasztalatok cseréjére ben szakmailag még célirányosabban, a vállalati és nemzetgazdasági változásokat figyelembe véve változtatjuk meg a konferencia tematikáját, struktúráját. Örömmel tájékoztatjuk a konferencia résztvevõit, hogy az idei konferenciára a szakma legkiválóbbjait nyertük meg elõadás megtartására, illetve szakmai cikk megírására. A konferencia szervezési munkáit az illetékes szakszövetség a MAGÉSZ Magyarországi Acélszerkezet Gyártók Építõk Szövettsége és a DUNAFERR Rt. megbízásából a témafelelõs DUNAFERR Lemezalakító Kft. (DLA) szakembereibõl álló team végezte. A MAGÉSZ tagvállalatai által képviselt szakterületek: a magasépítészeti acélszerkezetek, csarnokok, útépítés elemei, mérnöki létesítmények, hidak, gépészeti acélszerkezetek, az egyik legjelentõsebb felhasználója az acélalapanyag-gyártóknak. Az idei VIII. Acélfeldolgozási és Acélépítészeti Konferencia szakmai Az konferencia résztvevôi aktualitását adja a nemzetgazdasági program út- és autópálya-építési terve, a dunaújvárosi híd megkezdett építése és egyéb infrastrukturális beruházások acéligénye. A konferencián az acélgyártók és -felhasználók, beruházási, tervezési, gyártási, építési területen dolgozó szakemberek, valamint azok a testvér cégek felületvédelemmel, festéssel, horganyzással, hegesztéssel, minõségbiztosítással, karbantartással, foglalkozó cégek szakemberei vesznek részt, akik a szakma újdonságai iránt nagy érdeklõdést mutatnak. Konferenciánk kiadványa tartalmazza az elhangzó elõadások írásos anyagát, valamint a konferencián el nem hangzó, de a konferencia témájához szorosan kapcsolódó szakcikkeket. Ezúton mondunk köszönetet az elõadást tartó, valamint a szakcikket publikáló szakembereknek, akik munkájukkal segítik a konferencia magas színvonalú lebonyolítását. 8 Acélszerkezetek 2005/2. szám

11 A KONFERENCIÁN ELHANGZOTT ELÕADÁSOK: A DUNAFERR RT. JELENLEGI TERMÉKVÁLASZTÉKA ÉS TERVEZETT FEJLESZTÉSEI A FELDOLGOZÓIPAR SZÁMÁRA Elôadó: Dr. Horváth Ákos, DUNAFERR Rt. KOŠICKÁ HÍD ÚJ DUNA-HÍD POZSONYBAN, SZLOVÁKIÁBAN Elôadók: Prof. h. c., Prof. Dr. Ing. Zoltán Agócs, Ph. D. Ing. Miroslav Mat aščík, Slovak University of Technology TERMOMECHANIKUSAN HENGERELT S460M/ML ACÉLOK ALKALMAZÁSA A DUNAÚJVÁROSI DUNA-HÍD MEDERSZERKEZETÉNÉL Elôadó: Dr. Domanovszky Sándor, DunaÚJ-HÍD Konzorcium A HÍDÉPÍTÉS ALAPANYAGAI A DUNAFERR LÔRINCI HENGERMÛ KFT.-NÉL Elôadó: Boross Péter, DUNAFERR Lôrinci Hengermû Kft. A DUNAFERR ÚTKORLÁTJAI A HAZAI AUTÓPÁLYA-ÉPÍTÉSEKNÉL Elôadó: Tarány Gábor, Bánóczki Tamás, DUNAFERR Acélszerkezeti Kft. KÜLÖNLEGES RENDELTETÉSÛ PROFILOK FEJLESZTÉSE, GYÁRTÁSA A DUNAFERR PROFIL ÜZLETÁGÁBAN Elôadók: Dr. Menyhárt Ferenc Ph.D, Tóth Sándor, DUNAFERR Lemezalakító Kft. DUNAFERR PANELRADIÁTOR TERMÉK MEGÚJÍTÁSA Elôadó: Kállai Gábor KORSZERÛ HÍDSZERELÉSI MÓDSZEREK Elôadó: Mátyássy László, Pont Terv Rt. A konferenciát dr. Menyhárt Ferenc levezetõ elnök zárta, aki méltatta a rendezvény magas színvonalát, és a tanácskozást a szakmai képviseletek egyik legnagyobb rendezvényének nevezte az utóbbi idõkben megrendezettek közül. Végezetül megköszönte az elõadók és résztvevõk aktív részvételét. A DUNAÚJVÁROSI DUNA-HÍD TERVEZÉSE Elôadó: Horváth Adrián, FÔMTERV Rt. ARAL FLUID MANAGEMENT, A KENÔANYAG-ELADÁSTÓL A TELJES KÖRÛ SZOLGÁLTATÁSIG Elôadó: Pálinkás István, Aral Hungária Kft. Az konferencia résztvevôi Acélszerkezetek 2005/2. szám 9

12 AZ ÉV ACÉLSZERKEZETE NÍVÓDÍJ THE STEEL STRUCTURE OF THE YEAR STANDARD AWARD A MAGÉSZ által alapított Nívódíj az idén hatodik alkalommal került átadásra. Két pályamûbõl választotta ki a zsûri, szigorú értékelési szempontok alapján azt a pályamûvet, amelyet AZ ÉV ACÉLSZERKE- ZETE NÍVÓDÍJ -jal kitüntetett. The standard award founded by MAGÉSZ has been granted for the sixth time this year. The award winning work has been chosen among two applicants by the jury according to strict assessment points to receive THE STEEL STRUCTURE OF THE YEAR STANDARD AWARD. A pályamûvek mindegyike megfelelt a kiírásban megfogalmazott követelményeknek. A beérkezett pályamûvek az alábbiak: Pályázati kiírásunkra 2 magas színvonalú pályamû érkezett, szemben a korábbi évek 9, illetve 11 pályázatával. A pályázati felhívásban megjelölt, majd március 1-jéig meghosszabbított beadási határidõig az alábbi pályamûvek érkeztek: 1. MÁV HÍDÉPÍTÕ Kft. SPECIÁLTERV Kft.: SALGÓTARJÁNI TESCO GYALOGOS- ÉS KERÉKPÁRHÍD 2. R&M TS KeMont Kft.: OLEFIN-2 BONTÓKEMENCÉK ACÉLSZERKEZETI SZERELÉSE A nívós és nagyon gondosan összeállított pályázatokat bírálóbizottság véleményezte és ennek figyelembevételével a MAGÉSZ elnöksége döntött a díj odaítélésérõl. A ÉVI NÍVÓDÍJPÁLYÁZAT NYERTESE: MÁV HÍDÉPÍTÕ KFT. SPECIÁLTERV KFT.: SALGÓTARJÁNI TESCO GYALOGOS- ÉS KERÉKPÁRHÍD A díjazottaknak ezúton is gratulálunk! Újváry Zoltán igazgató (MÁV Hídépítô Kft.) és Pál Gábor igazgató (Speciálterv Kft.) a díjjal A nívódíjas pályamunkát Pál Gábor, a Speciálterv Kft. igazgatója mutatta be 10 Acélszerkezetek 2005/2. szám

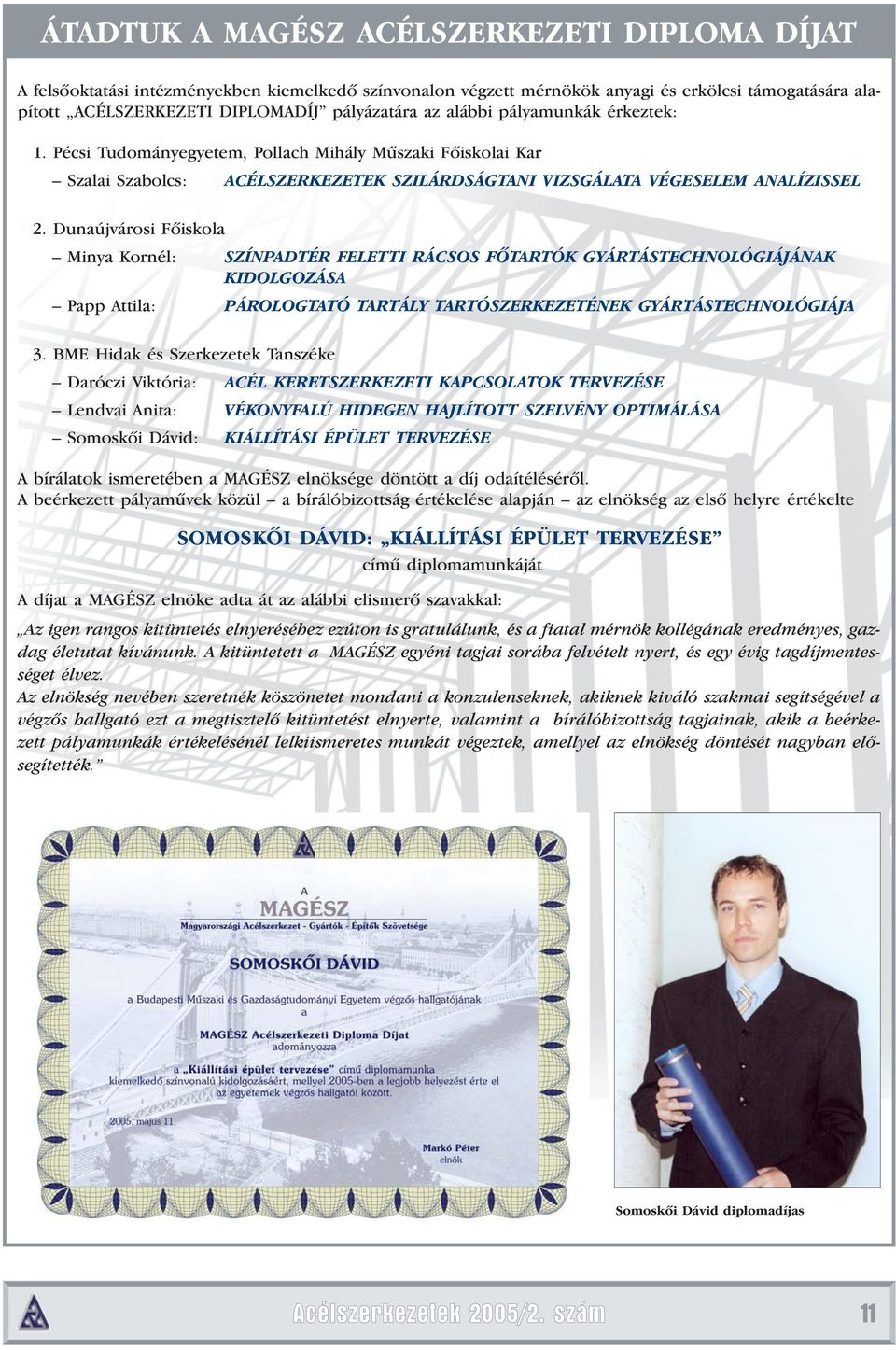

13 ÁTADTUK A MAGÉSZ ACÉLSZERKEZETI DIPLOMA DÍJAT A felsõoktatási intézményekben kiemelkedõ színvonalon végzett mérnökök anyagi és erkölcsi támogatására alapított ACÉLSZERKEZETI DIPLOMADÍJ pályázatára az alábbi pályamunkák érkeztek: 1. Pécsi Tudományegyetem, Pollach Mihály Mûszaki Fôiskolai Kar Szalai Szabolcs: ACÉLSZERKEZETEK SZILÁRDSÁGTANI VIZSGÁLATA VÉGESELEM ANALÍZISSEL 2. Dunaújvárosi Fõiskola Minya Kornél: SZÍNPADTÉR FELETTI RÁCSOS FÕTARTÓK GYÁRTÁSTECHNOLÓGIÁJÁNAK KIDOLGOZÁSA Papp Attila: PÁROLOGTATÓ TARTÁLY TARTÓSZERKEZETÉNEK GYÁRTÁSTECHNOLÓGIÁJA 3. BME Hidak és Szerkezetek Tanszéke Daróczi Viktória: ACÉL KERETSZERKEZETI KAPCSOLATOK TERVEZÉSE Lendvai Anita: VÉKONYFALÚ HIDEGEN HAJLÍTOTT SZELVÉNY OPTIMÁLÁSA Somoskõi Dávid: KIÁLLÍTÁSI ÉPÜLET TERVEZÉSE A bírálatok ismeretében a MAGÉSZ elnöksége döntött a díj odaítélésérõl. A beérkezett pályamûvek közül a bírálóbizottság értékelése alapján az elnökség az elsõ helyre értékelte SOMOSKÕI DÁVID: KIÁLLÍTÁSI ÉPÜLET TERVEZÉSE címû diplomamunkáját A díjat a MAGÉSZ elnöke adta át az alábbi elismerõ szavakkal: Az igen rangos kitüntetés elnyeréséhez ezúton is gratulálunk, és a fiatal mérnök kollégának eredményes, gazdag életutat kívánunk. A kitüntetett a MAGÉSZ egyéni tagjai sorába felvételt nyert, és egy évig tagdíjmentességet élvez. Az elnökség nevében szeretnék köszönetet mondani a konzulenseknek, akiknek kiváló szakmai segítségével a végzõs hallgató ezt a megtisztelõ kitüntetést elnyerte, valamint a bírálóbizottság tagjainak, akik a beérkezett pályamunkák értékelésénél lelkiismeretes munkát végeztek, amellyel az elnökség döntését nagyban elõsegítették. Somoskõi Dávid diplomadíjas Acélszerkezetek 2005/2. szám 11

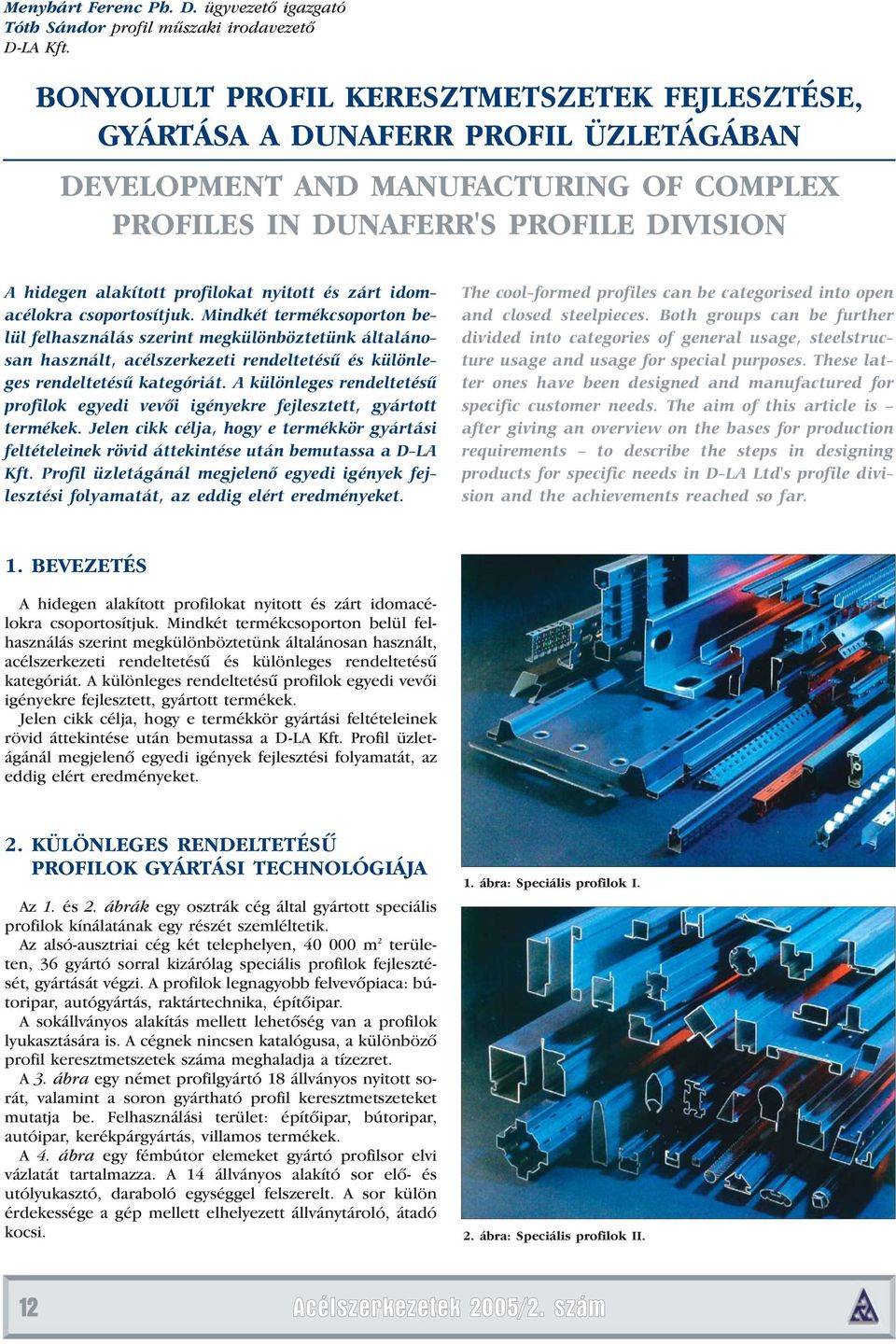

14 Menyhárt Ferenc Ph. D. ügyvezetô igazgató Tóth Sándor profil mûszaki irodavezetô D-LA Kft. BONYOLULT PROFIL KERESZTMETSZETEK FEJLESZTÉSE, GYÁRTÁSA A DUNAFERR PROFIL ÜZLETÁGÁBAN DEVELOPMENT AND MANUFACTURING OF COMPLEX PROFILES IN DUNAFERR'S PROFILE DIVISION A hidegen alakított profilokat nyitott és zárt idomacélokra csoportosítjuk. Mindkét termékcsoporton belül felhasználás szerint megkülönböztetünk általánosan használt, acélszerkezeti rendeltetésû és különleges rendeltetésû kategóriát. A különleges rendeltetésû profilok egyedi vevõi igényekre fejlesztett, gyártott termékek. Jelen cikk célja, hogy e termékkör gyártási feltételeinek rövid áttekintése után bemutassa a D-LA Kft. Profil üzletágánál megjelenõ egyedi igények fejlesztési folyamatát, az eddig elért eredményeket. The cool-formed profiles can be categorised into open and closed steelpieces. Both groups can be further divided into categories of general usage, steelstructure usage and usage for special purposes. These latter ones have been designed and manufactured for specific customer needs. The aim of this article is after giving an overview on the bases for production requirements to describe the steps in designing products for specific needs in D-LA Ltd's profile division and the achievements reached so far. 1. BEVEZETÉS A hidegen alakított profilokat nyitott és zárt idomacélokra csoportosítjuk. Mindkét termékcsoporton belül felhasználás szerint megkülönböztetünk általánosan használt, acélszerkezeti rendeltetésû és különleges rendeltetésû kategóriát. A különleges rendeltetésû profilok egyedi vevôi igényekre fejlesztett, gyártott termékek. Jelen cikk célja, hogy e termékkör gyártási feltételeinek rövid áttekintése után bemutassa a D-LA Kft. Profil üzletágánál megjelenô egyedi igények fejlesztési folyamatát, az eddig elért eredményeket. 2. KÜLÖNLEGES RENDELTETÉSÛ PROFILOK GYÁRTÁSI TECHNOLÓGIÁJA Az 1. és 2. ábrák egy osztrák cég által gyártott speciális profilok kínálatának egy részét szemléltetik. Az alsó-ausztriai cég két telephelyen, m 2 területen, 36 gyártó sorral kizárólag speciális profilok fejlesztését, gyártását végzi. A profilok legnagyobb felvevôpiaca: bútoripar, autógyártás, raktártechnika, építôipar. A sokállványos alakítás mellett lehetôség van a profilok lyukasztására is. A cégnek nincsen katalógusa, a különbözô profil keresztmetszetek száma meghaladja a tízezret. A 3. ábra egy német profilgyártó 18 állványos nyitott sorát, valamint a soron gyártható profil keresztmetszeteket mutatja be. Felhasználási terület: építôipar, bútoripar, autóipar, kerékpárgyártás, villamos termékek. A 4. ábra egy fémbútor elemeket gyártó profilsor elvi vázlatát tartalmazza. A 14 állványos alakító sor elô- és utólyukasztó, daraboló egységgel felszerelt. A sor külön érdekessége a gép mellett elhelyezett állványtároló, átadó kocsi. 1. ábra: Speciális profilok I. 2. ábra: Speciális profilok II. 12 Acélszerkezetek 2005/2. szám

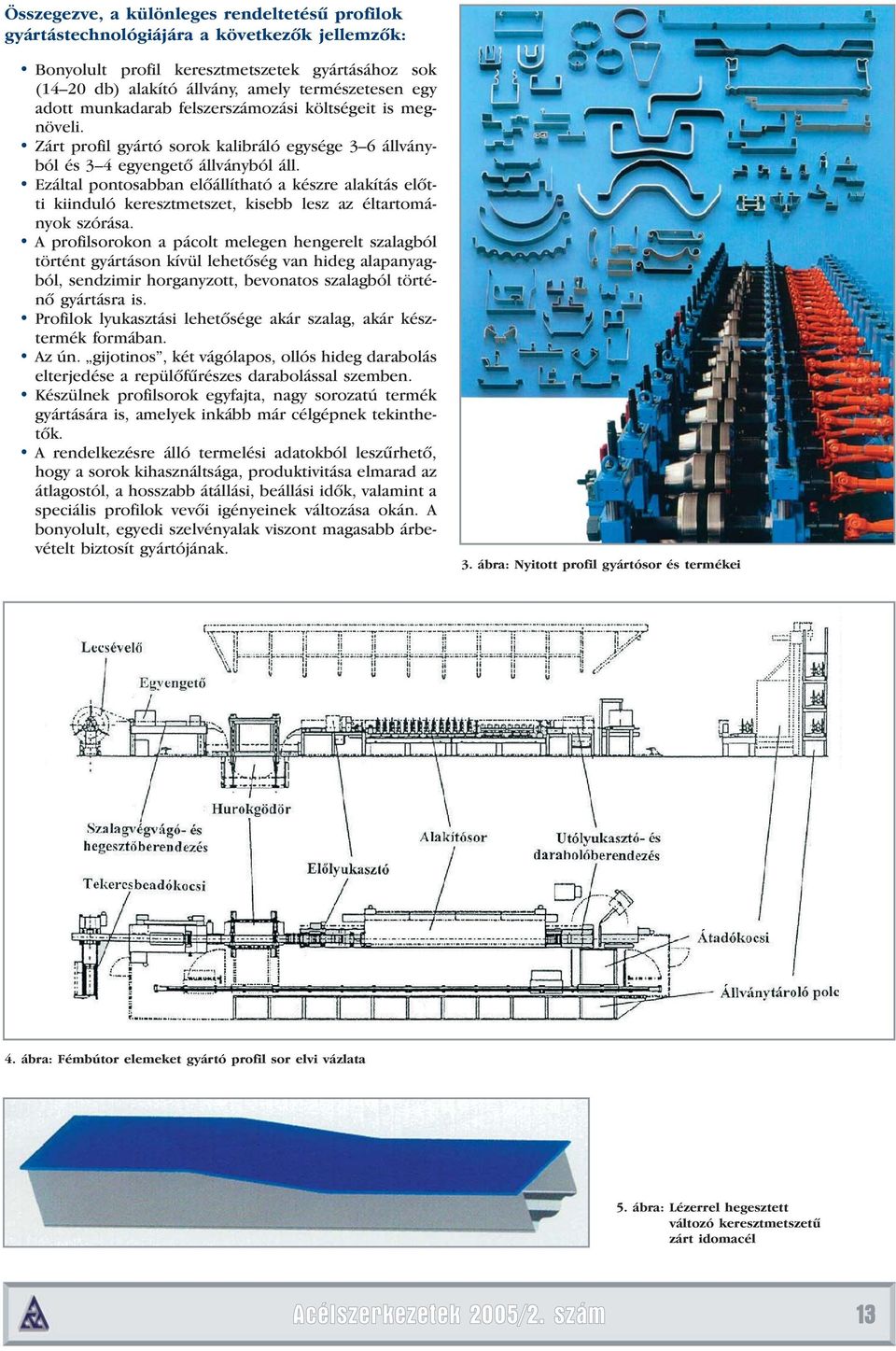

15 Összegezve, a különleges rendeltetésû profilok gyártástechnológiájára a következôk jellemzôk: Bonyolult profil keresztmetszetek gyártásához sok (14 20 db) alakító állvány, amely természetesen egy adott munkadarab felszerszámozási költségeit is megnöveli. Zárt profil gyártó sorok kalibráló egysége 3 6 állványból és 3 4 egyengetô állványból áll. Ezáltal pontosabban elôállítható a készre alakítás elôtti kiinduló keresztmetszet, kisebb lesz az éltartományok szórása. A profilsorokon a pácolt melegen hengerelt szalagból történt gyártáson kívül lehetôség van hideg alapanyagból, sendzimir horganyzott, bevonatos szalagból történô gyártásra is. Profilok lyukasztási lehetôsége akár szalag, akár késztermék formában. Az ún. gijotinos, két vágólapos, ollós hideg darabolás elterjedése a repülôfûrészes darabolással szemben. Készülnek profilsorok egyfajta, nagy sorozatú termék gyártására is, amelyek inkább már célgépnek tekinthetôk. A rendelkezésre álló termelési adatokból leszûrhetô, hogy a sorok kihasználtsága, produktivitása elmarad az átlagostól, a hosszabb átállási, beállási idôk, valamint a speciális profilok vevôi igényeinek változása okán. A bonyolult, egyedi szelvényalak viszont magasabb árbevételt biztosít gyártójának. 3. ábra: Nyitott profil gyártósor és termékei 4. ábra: Fémbútor elemeket gyártó profil sor elvi vázlata 5. ábra: Lézerrel hegesztett változó keresztmetszetû zárt idomacél Acélszerkezetek 2005/2. szám 13

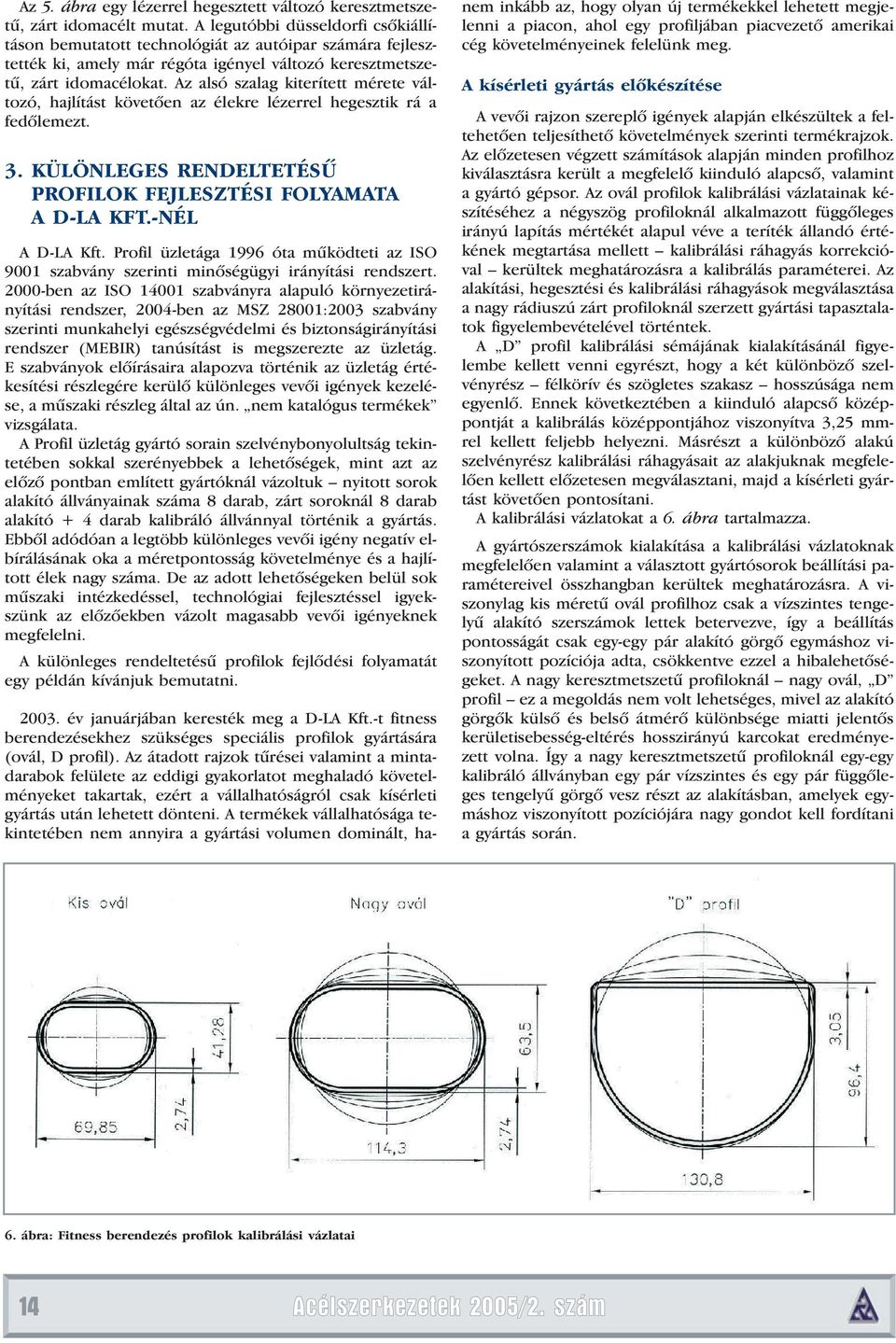

16 Az 5. ábra egy lézerrel hegesztett változó keresztmetszetû, zárt idomacélt mutat. A legutóbbi düsseldorfi csôkiállításon bemutatott technológiát az autóipar számára fejlesztették ki, amely már régóta igényel változó keresztmetszetû, zárt idomacélokat. Az alsó szalag kiterített mérete változó, hajlítást követôen az élekre lézerrel hegesztik rá a fedôlemezt. 3. KÜLÖNLEGES RENDELTETÉSÛ PROFILOK FEJLESZTÉSI FOLYAMATA A D-LA KFT.-NÉL A D-LA Kft. Profil üzletága 1996 óta mûködteti az ISO 9001 szabvány szerinti minôségügyi irányítási rendszert ben az ISO szabványra alapuló környezetirányítási rendszer, 2004-ben az MSZ 28001:2003 szabvány szerinti munkahelyi egészségvédelmi és biztonságirányítási rendszer (MEBIR) tanúsítást is megszerezte az üzletág. E szabványok elôírásaira alapozva történik az üzletág értékesítési részlegére kerülô különleges vevôi igények kezelése, a mûszaki részleg által az ún. nem katalógus termékek vizsgálata. A Profil üzletág gyártó sorain szelvénybonyolultság tekintetében sokkal szerényebbek a lehetôségek, mint azt az elôzô pontban említett gyártóknál vázoltuk nyitott sorok alakító állványainak száma 8 darab, zárt soroknál 8 darab alakító + 4 darab kalibráló állvánnyal történik a gyártás. Ebbôl adódóan a legtöbb különleges vevôi igény negatív elbírálásának oka a méretpontosság követelménye és a hajlított élek nagy száma. De az adott lehetôségeken belül sok mûszaki intézkedéssel, technológiai fejlesztéssel igyekszünk az elôzôekben vázolt magasabb vevôi igényeknek megfelelni. A különleges rendeltetésû profilok fejlôdési folyamatát egy példán kívánjuk bemutatni év januárjában keresték meg a D-LA Kft.-t fitness berendezésekhez szükséges speciális profilok gyártására (ovál, D profil). Az átadott rajzok tûrései valamint a mintadarabok felülete az eddigi gyakorlatot meghaladó követelményeket takartak, ezért a vállalhatóságról csak kísérleti gyártás után lehetett dönteni. A termékek vállalhatósága tekintetében nem annyira a gyártási volumen dominált, hanem inkább az, hogy olyan új termékekkel lehetett megjelenni a piacon, ahol egy profiljában piacvezetô amerikai cég követelményeinek felelünk meg. A kísérleti gyártás elôkészítése A vevôi rajzon szereplô igények alapján elkészültek a feltehetôen teljesíthetô követelmények szerinti termékrajzok. Az elôzetesen végzett számítások alapján minden profilhoz kiválasztásra került a megfelelô kiinduló alapcsô, valamint a gyártó gépsor. Az ovál profilok kalibrálási vázlatainak készítéséhez a négyszög profiloknál alkalmazott függôleges irányú lapítás mértékét alapul véve a teríték állandó értékének megtartása mellett kalibrálási ráhagyás korrekcióval kerültek meghatározásra a kalibrálás paraméterei. Az alakítási, hegesztési és kalibrálási ráhagyások megválasztása a nagy rádiuszú zárt profiloknál szerzett gyártási tapasztalatok figyelembevételével történtek. A D profil kalibrálási sémájának kialakításánál figyelembe kellett venni egyrészt, hogy a két különbözô szelvényrész félkörív és szögletes szakasz hosszúsága nem egyenlô. Ennek következtében a kiinduló alapcsô középpontját a kalibrálás középpontjához viszonyítva 3,25 mmrel kellett feljebb helyezni. Másrészt a különbözô alakú szelvényrész kalibrálási ráhagyásait az alakjuknak megfelelôen kellett elôzetesen megválasztani, majd a kísérleti gyártást követôen pontosítani. A kalibrálási vázlatokat a 6. ábra tartalmazza. A gyártószerszámok kialakítása a kalibrálási vázlatoknak megfelelôen valamint a választott gyártósorok beállítási paramétereivel összhangban kerültek meghatározásra. A viszonylag kis méretû ovál profilhoz csak a vízszintes tengelyû alakító szerszámok lettek betervezve, így a beállítás pontosságát csak egy-egy pár alakító görgô egymáshoz viszonyított pozíciója adta, csökkentve ezzel a hibalehetôségeket. A nagy keresztmetszetû profiloknál nagy ovál, D profil ez a megoldás nem volt lehetséges, mivel az alakító görgôk külsô és belsô átmérô különbsége miatti jelentôs kerületisebesség-eltérés hosszirányú karcokat eredményezett volna. Így a nagy keresztmetszetû profiloknál egy-egy kalibráló állványban egy pár vízszintes és egy pár függôleges tengelyû görgô vesz részt az alakításban, amelyek egymáshoz viszonyított pozíciójára nagy gondot kell fordítani a gyártás során. 6. ábra: Fitness berendezés profilok kalibrálási vázlatai 14 Acélszerkezetek 2005/2. szám

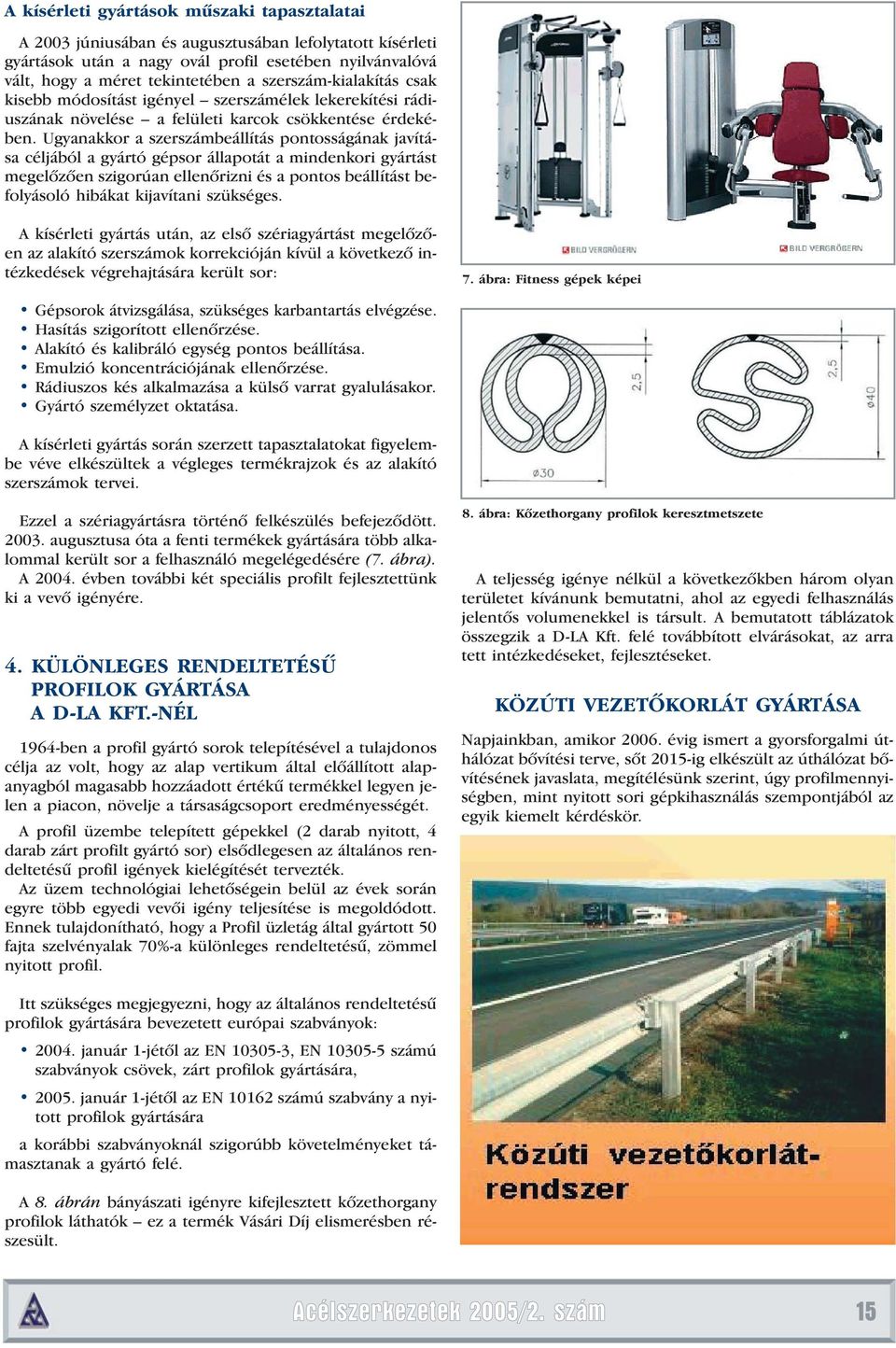

17 A kísérleti gyártások mûszaki tapasztalatai A 2003 júniusában és augusztusában lefolytatott kísérleti gyártások után a nagy ovál profil esetében nyilvánvalóvá vált, hogy a méret tekintetében a szerszám-kialakítás csak kisebb módosítást igényel szerszámélek lekerekítési rádiuszának növelése a felületi karcok csökkentése érdekében. Ugyanakkor a szerszámbeállítás pontosságának javítása céljából a gyártó gépsor állapotát a mindenkori gyártást megelôzôen szigorúan ellenôrizni és a pontos beállítást befolyásoló hibákat kijavítani szükséges. A kísérleti gyártás után, az elsô szériagyártást megelôzôen az alakító szerszámok korrekcióján kívül a következô intézkedések végrehajtására került sor: 7. ábra: Fitness gépek képei Gépsorok átvizsgálása, szükséges karbantartás elvégzése. Hasítás szigorított ellenôrzése. Alakító és kalibráló egység pontos beállítása. Emulzió koncentrációjának ellenôrzése. Rádiuszos kés alkalmazása a külsô varrat gyalulásakor. Gyártó személyzet oktatása. A kísérleti gyártás során szerzett tapasztalatokat figyelembe véve elkészültek a végleges termékrajzok és az alakító szerszámok tervei. Ezzel a szériagyártásra történô felkészülés befejezôdött augusztusa óta a fenti termékek gyártására több alkalommal került sor a felhasználó megelégedésére (7. ábra). A évben további két speciális profilt fejlesztettünk ki a vevô igényére. 4. KÜLÖNLEGES RENDELTETÉSÛ PROFILOK GYÁRTÁSA A D-LA KFT.-NÉL 1964-ben a profil gyártó sorok telepítésével a tulajdonos célja az volt, hogy az alap vertikum által elôállított alapanyagból magasabb hozzáadott értékû termékkel legyen jelen a piacon, növelje a társaságcsoport eredményességét. A profil üzembe telepített gépekkel (2 darab nyitott, 4 darab zárt profilt gyártó sor) elsôdlegesen az általános rendeltetésû profil igények kielégítését tervezték. Az üzem technológiai lehetôségein belül az évek során egyre több egyedi vevôi igény teljesítése is megoldódott. Ennek tulajdonítható, hogy a Profil üzletág által gyártott 50 fajta szelvényalak 70%-a különleges rendeltetésû, zömmel nyitott profil. 8. ábra: Kôzethorgany profilok keresztmetszete A teljesség igénye nélkül a következôkben három olyan területet kívánunk bemutatni, ahol az egyedi felhasználás jelentôs volumenekkel is társult. A bemutatott táblázatok összegzik a D-LA Kft. felé továbbított elvárásokat, az arra tett intézkedéseket, fejlesztéseket. KÖZÚTI VEZETÔKORLÁT GYÁRTÁSA Napjainkban, amikor évig ismert a gyorsforgalmi úthálózat bôvítési terve, sôt 2015-ig elkészült az úthálózat bôvítésének javaslata, megítélésünk szerint, úgy profilmennyiségben, mint nyitott sori gépkihasználás szempontjából az egyik kiemelt kérdéskör. Itt szükséges megjegyezni, hogy az általános rendeltetésû profilok gyártására bevezetett európai szabványok: január 1-jétôl az EN , EN számú szabványok csövek, zárt profilok gyártására, január 1-jétôl az EN számú szabvány a nyitott profilok gyártására a korábbi szabványoknál szigorúbb követelményeket támasztanak a gyártó felé. A 8. ábrán bányászati igényre kifejlesztett kôzethorgany profilok láthatók ez a termék Vásári Díj elismerésben részesült. Acélszerkezetek 2005/2. szám 15

18 1. táblázat A közúti vezetôkorlátokra, mint passzív biztonsági rendszer elemekre, az EN európai szabvány rögzít ütközési vizsgálatok elvégzését. A közútra elôírt feltartóztatási lépcsô -höz a szabvány szerinti törési próbák elvégzése kötelezô. Pl. H1 magasabb értékû visszatartási szinthez elôírt ütközési vizsgálat: 900 kg össztömegû jármû, 100 km/óra sebességû ütköztetése 20 -os ütközési szögben, kg össztömegû jármû, 70 km/óra sebességû ütköztetése 15 -os ütközési szögben. A mért alakváltozások alapján kapja meg a vizsgált vezetôkorlát-rendszer a szükséges minôsítést. A Dunaferr Acélszerkezeti Kft., mint a komplett rendszer gazdája, jelentôs idô- és költségráfordítás után, februárban a következô minôsítéseket szerezte meg: közútra: N1 normál visszatartási szint H2 magasabb értékû visszatartási szint hídra: H2, H3 magasabb értékû visszatartási szint A különleges rendeltetésû profilok sorából ez az egyedüli termék, amely a 2. pontban vázolt gyártástechnológiát követi: a profil alakítását követôen két vágólapos hideg darabolással történik a hosszméret tartása, továbbá a lyukasztáshoz külön gép áll rendelkezésre. ÉPÍTÔIPARI ÁLLVÁNY ACÉLSZERKEZET GYÁRTÁSA A 2. táblázatban szereplô elsô igény, pont a mechanikai paraméterek készterméken való garantálása jelentette e témakör kezdeti problémáját. Köztudott, hogy hideg alakítás során az alapanyag felkeményedik, így a késztermékre elôírt 22%-os nyúlásértéket csak úgy tudtuk teljesíteni, hogy a Dunaferr Rt. acélgyártással foglalkozó munkatársainak bevonásával megfelelô alapanyag mechanikai paramétereket kísérleteztünk ki. Meg kell jegyezni, hogy az alapanyagot biztosító acélmû és a profil mûszaki részleg együttmûködése példaértékû, legyen szó az elôzô esetrôl, tûzihorganyozhatósági kritériumokról, egyéb fokozott minôségi követelményû, értékesebb acélminôségek bevezetésérôl: 500 N/mm 2 feletti szakítószilárdságú általános szerkezeti acélfajták (S 275 JR (St 44-2), S 355JO (St52-3), 45 B, 52 C) finomszemcsés szerkezeti acélfajták (DE 360, DE 420, QStE 340 TM) 2. táblázat Napjainkban a zománcozható alapanyagok, valamint a nagy szilárdság mellett jól alakítható duál fázisú DP acélok bevezetésében folyik a fejlesztési munka. A termék hegesztési követelményeihez kapcsolódó vizsgálatot a 3. táblázat tartalmazza. A táblázatban az új NF berendezés alatt 200 kw teljesítményû, korszerû, félvezetôs felépítésû egységet kell érteni, míg a régi NF berendezés 130 kw teljesítményû, csöves rendszerû berendezést takar. A vizsgálat egyértelmûen igazolja az új berendezéssel gyártott profilok hegesztési varratminôségének javulását évben a négy zárt profilgyártó sor közül háromnál lecserélésre került a régi nagyfrekvenciás hegesztô berendezés az új, nagyobb teljesítményû, korszerûbb egységekre. NÖVELT RÁDIUSZÚ ZÁRT PROFIL GYÁRTÁSA A jármûipari célra használt zárt profilnál a dinamikus igénybevételek miatt növelt rádiusz igénnyel jelentkezett a vevô. A hagyományoshoz képesti 1,5 2-szeres méretû éltartomány-növekedés az alkalmazott kalibrálási technológia fejlesztését tette szükségessé. A fejlesztési feladatokat a 4. táblázat mutatja be. A táblázatban szereplô egyéb követelményeknek való megfelelés okán a termékcsoport évben Industria Nagydíj elismerésben részesült. A termék bevezetése óta tonna került legyártásra. 16 Acélszerkezetek 2005/2. szám

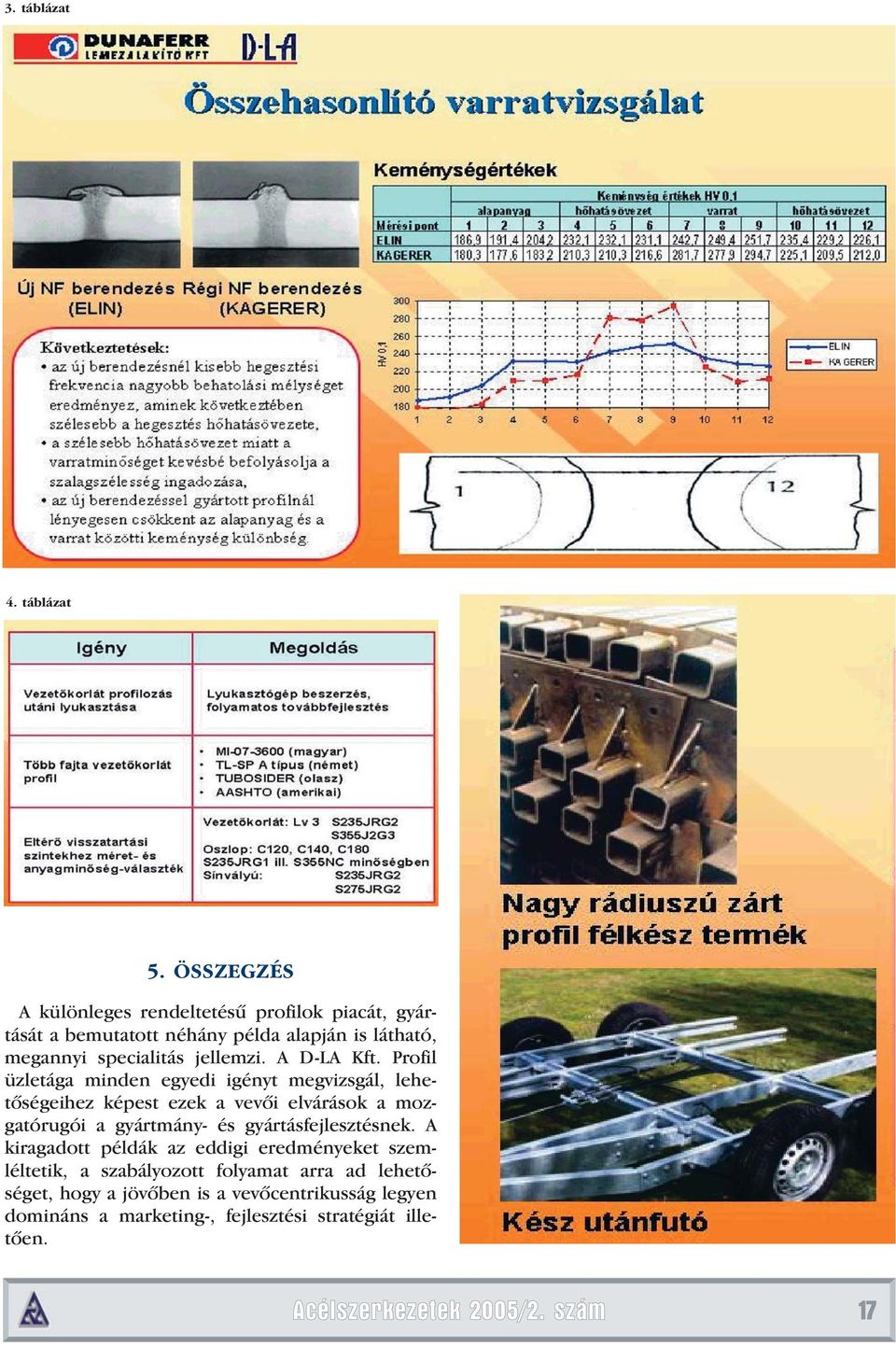

19 3. táblázat 4. táblázat 5. ÖSSZEGZÉS A különleges rendeltetésû profilok piacát, gyártását a bemutatott néhány példa alapján is látható, megannyi specialitás jellemzi. A D-LA Kft. Profil üzletága minden egyedi igényt megvizsgál, lehetôségeihez képest ezek a vevôi elvárások a mozgatórugói a gyártmány- és gyártásfejlesztésnek. A kiragadott példák az eddigi eredményeket szemléltetik, a szabályozott folyamat arra ad lehetôséget, hogy a jövôben is a vevôcentrikusság legyen domináns a marketing-, fejlesztési stratégiát illetôen. Acélszerkezetek 2005/2. szám 17

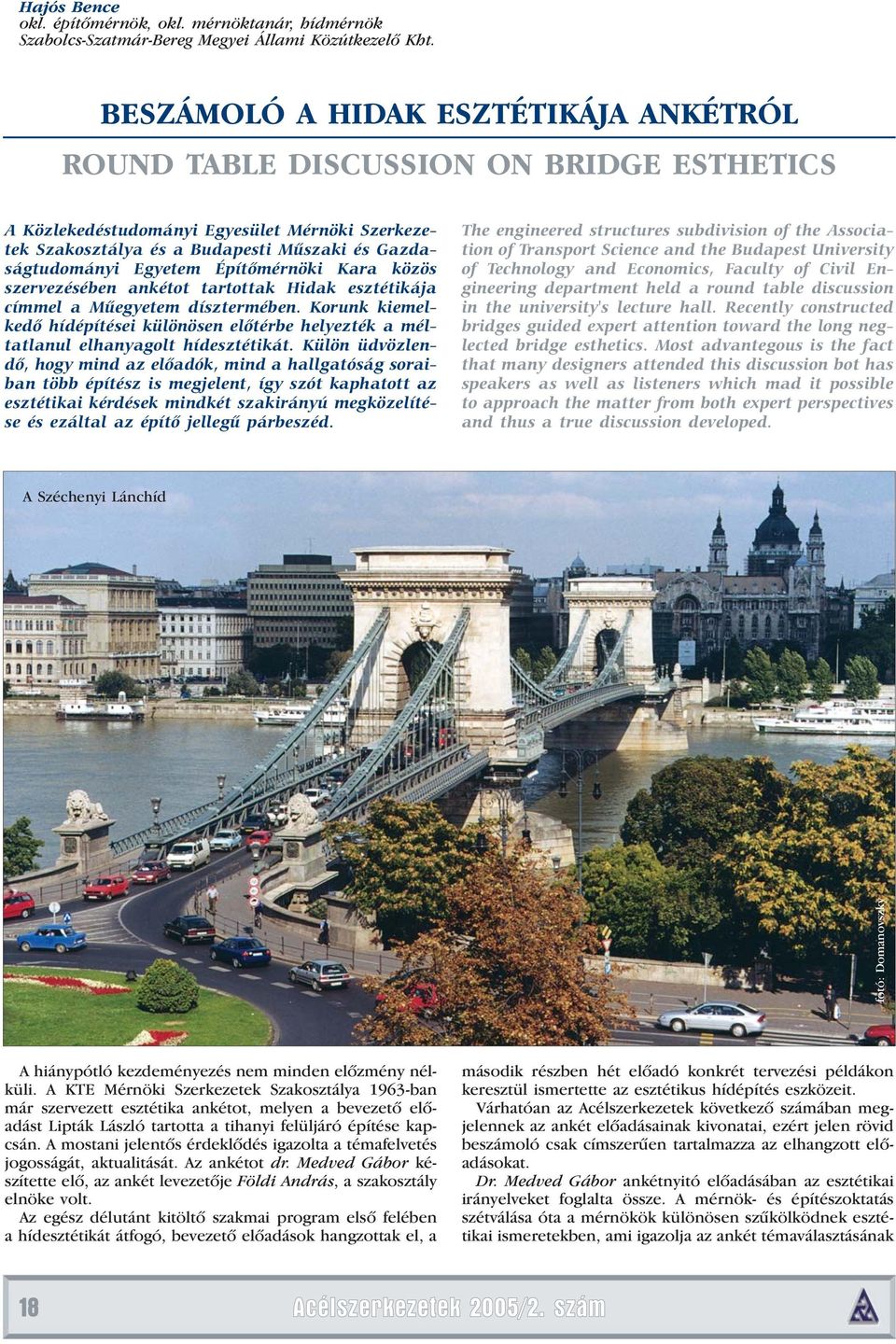

20 Hajós Bence okl. építõmérnök, okl. mérnöktanár, hídmérnök Szabolcs-Szatmár-Bereg Megyei Állami Közútkezelõ Kht. BESZÁMOLÓ A HIDAK ESZTÉTIKÁJA ANKÉTRÓL ROUND TABLE DISCUSSION ON BRIDGE ESTHETICS A Közlekedéstudományi Egyesület Mérnöki Szerkezetek Szakosztálya és a Budapesti Mûszaki és Gazdaságtudományi Egyetem Építõmérnöki Kara közös szervezésében ankétot tartottak Hidak esztétikája címmel a Mûegyetem dísztermében. Korunk kiemelkedõ hídépítései különösen elõtérbe helyezték a méltatlanul elhanyagolt hídesztétikát. Külön üdvözlendõ, hogy mind az elõadók, mind a hallgatóság soraiban több építész is megjelent, így szót kaphatott az esztétikai kérdések mindkét szakirányú megközelítése és ezáltal az építõ jellegû párbeszéd. The engineered structures subdivision of the Association of Transport Science and the Budapest University of Technology and Economics, Faculty of Civil Engineering department held a round table discussion in the university's lecture hall. Recently constructed bridges guided expert attention toward the long neglected bridge esthetics. Most advantegous is the fact that many designers attended this discussion bot has speakers as well as listeners which mad it possible to approach the matter from both expert perspectives and thus a true discussion developed. A Széchenyi Lánchíd fotó: Domanovszky A hiánypótló kezdeményezés nem minden elõzmény nélküli. A KTE Mérnöki Szerkezetek Szakosztálya 1963-ban már szervezett esztétika ankétot, melyen a bevezetõ elõadást Lipták László tartotta a tihanyi felüljáró építése kapcsán. A mostani jelentõs érdeklõdés igazolta a témafelvetés jogosságát, aktualitását. Az ankétot dr. Medved Gábor készítette elõ, az ankét levezetõje Földi András, a szakosztály elnöke volt. Az egész délutánt kitöltõ szakmai program elsõ felében a hídesztétikát átfogó, bevezetõ elõadások hangzottak el, a második részben hét elõadó konkrét tervezési példákon keresztül ismertette az esztétikus hídépítés eszközeit. Várhatóan az Acélszerkezetek következõ számában megjelennek az ankét elõadásainak kivonatai, ezért jelen rövid beszámoló csak címszerûen tartalmazza az elhangzott elõadásokat. Dr. Medved Gábor ankétnyitó elõadásában az esztétikai irányelveket foglalta össze. A mérnök- és építészoktatás szétválása óta a mérnökök különösen szûkölködnek esztétikai ismeretekben, ami igazolja az ankét témaválasztásának 18 Acélszerkezetek 2005/2. szám
