MODUL4000 MEGA ELOSZTÓRENDSZER
|
|
- Egon Gál
- 8 évvel ezelőtt
- Látták:
Átírás
1 A MODUL4000 MEGA ELOSZTÓRENDSZER TÍPUSVIZSGÁLT KAPCSOLÓBERENDEZÉS CSALÁD REKESZELT KIALAKÍTÁS SZERELÉSI LEÍRÁS ENERGIA IPAR ÉPÜLET BERENDEZÉS IT KÁBEL VILÁGÍTÁS
2

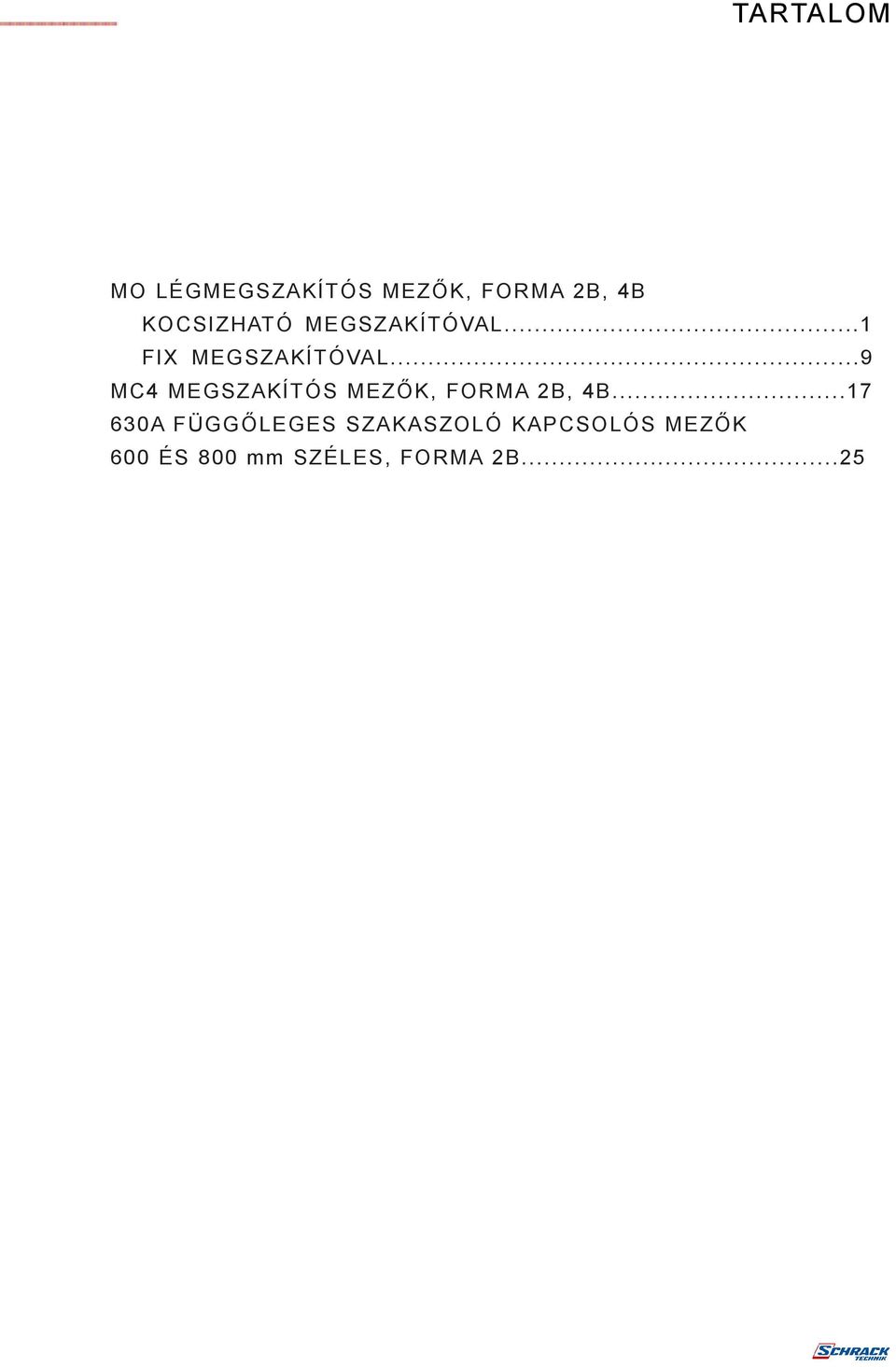

3 TARTALOM MO LÉGMEGSZAKÍTÓS MEZÕK, FORMA 2B, 4B KOCSIZHATÓ MEGSZAKÍTÓVAL... FIX MEGSZAKÍTÓVAL...9 MC4 MEGSZAKÍTÓS MEZÕK, FORMA 2B, 4B A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 600 ÉS 800 mm SZÉLES, FORMA 2B...2
4 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL MO ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL, ALSÓ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség 4000A, 0A, 200A, 600A / 6kA IP
5 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 2 Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS AS 6 06 szekrény HUDELTA 0 gyûjtõsíntartó AS CLC 600 készüléktartó profil 6 AS CLC 800 készüléktartó profil 7 AS CLF 600 készüléktartó profil 9 AS CAB 600 kábelrögzítõ sín 4 HU rögzítõ fül
6 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) ÁLTALÁNOS SZERELÉSI RÉSZLETEK A xx0 x00x0 2x00x0 2x60x0 A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 8mm A csatlakozó kábelt bekötõ csavarok meghúzási nyomatéka 80Nm 4 TT NCB 000 síncsatlakozó kapocs HU x0mm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 7 M8-as csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet M=Meghúzási nyomaték

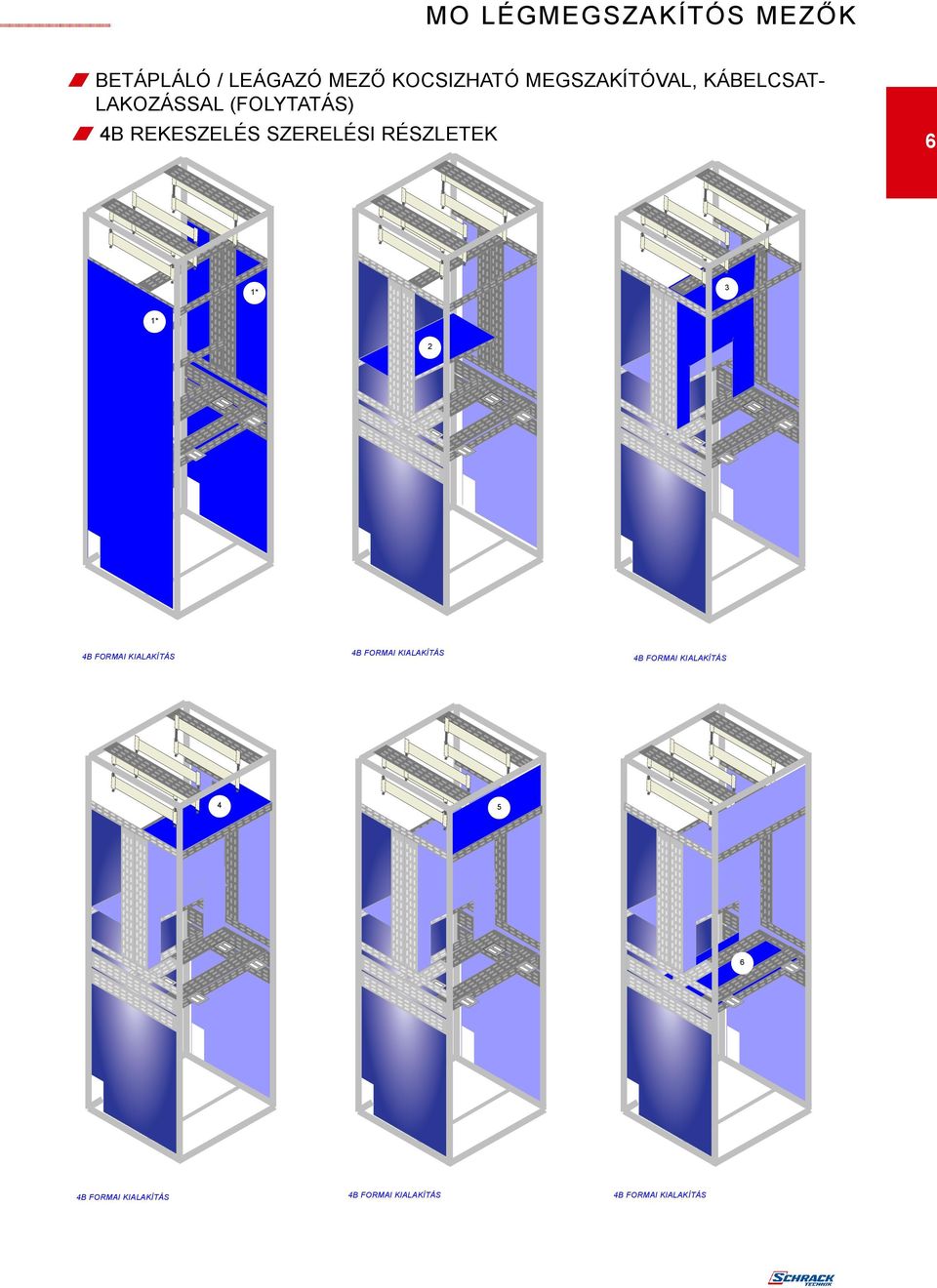

7 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS XX0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ 2X00X0 FÕGYÛJTÕSÍNHEZ 2X60X0 FÕGYÛJTÕSÍNHEZ O O A B FÕGYÛJTÕSÍN A B X X X O HU x0mm távtartó szigetelõ HU x0mm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=70Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték
8 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) 2B REKESZELÉS SZERELÉSI RÉSZLETEK 2 4 Az -es jelû elemet a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését és a megszakító beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz
9 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) 4B REKESZELÉS SZERELÉSI RÉSZLETEK 6 * * B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4 6 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS
10 MO LÉGMEGSZAKÍTÓS MEZÕK 7 BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) 4B REKESZELÉS SZERELÉSI RÉSZLETEK (FOLYTATÁS) Az *jelû elemet a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését és a megszakító beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz 7 4B FORMAI KIALAKÍTÁS A BURKOLATOK MÉRETEI / / 700 * x 0 y 94 / 794 x x MO MO2 MO X 0 y / / x 40 0
11 MO LÉGMEGSZAKÍTÓS MEZÕK 740 BETÁPLÁLÓ / LEÁGAZÓ MEZÕ KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSAT- LAKOZÁSSAL (FOLYTATÁS) A BURKOLATOK MÉRETEI (FOLYTATÁS) mm vastag horganyzott, perforált acéllemezek A / jel mögötti szélességi értékek MO megszakító beépítésére vonatkoznak (800mm széles szekrény) / 760 A BURKOLATOK RÖGZÍTÉSI PONTJAI 2 7 * 4 6 HU rögzítõ fül M6-os csavarkötés vázszerkezeti elemhez A rögzítõ füleket a burkolati elemekre elõre fel kell szerelni, M6-os csavarokkal

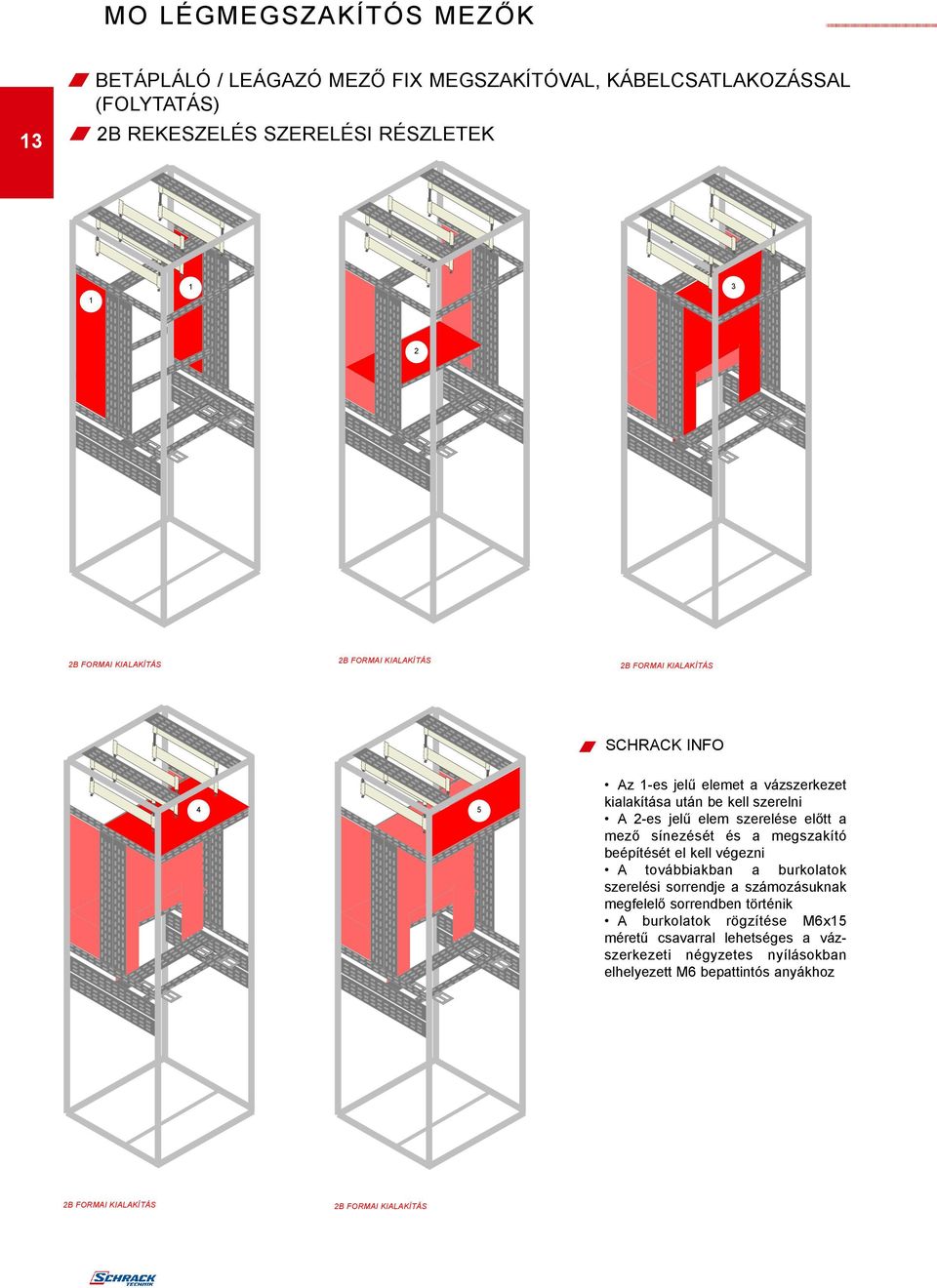

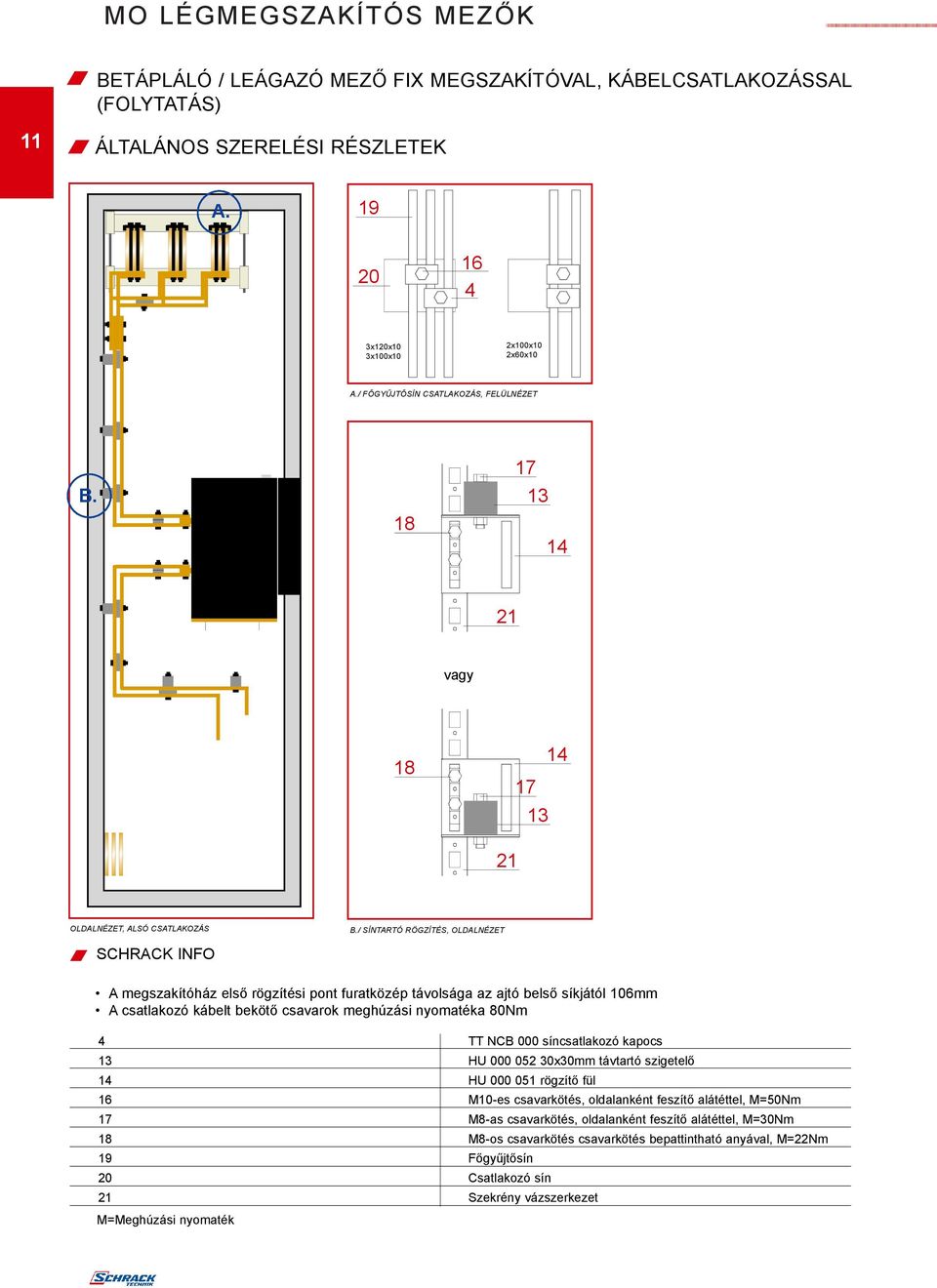

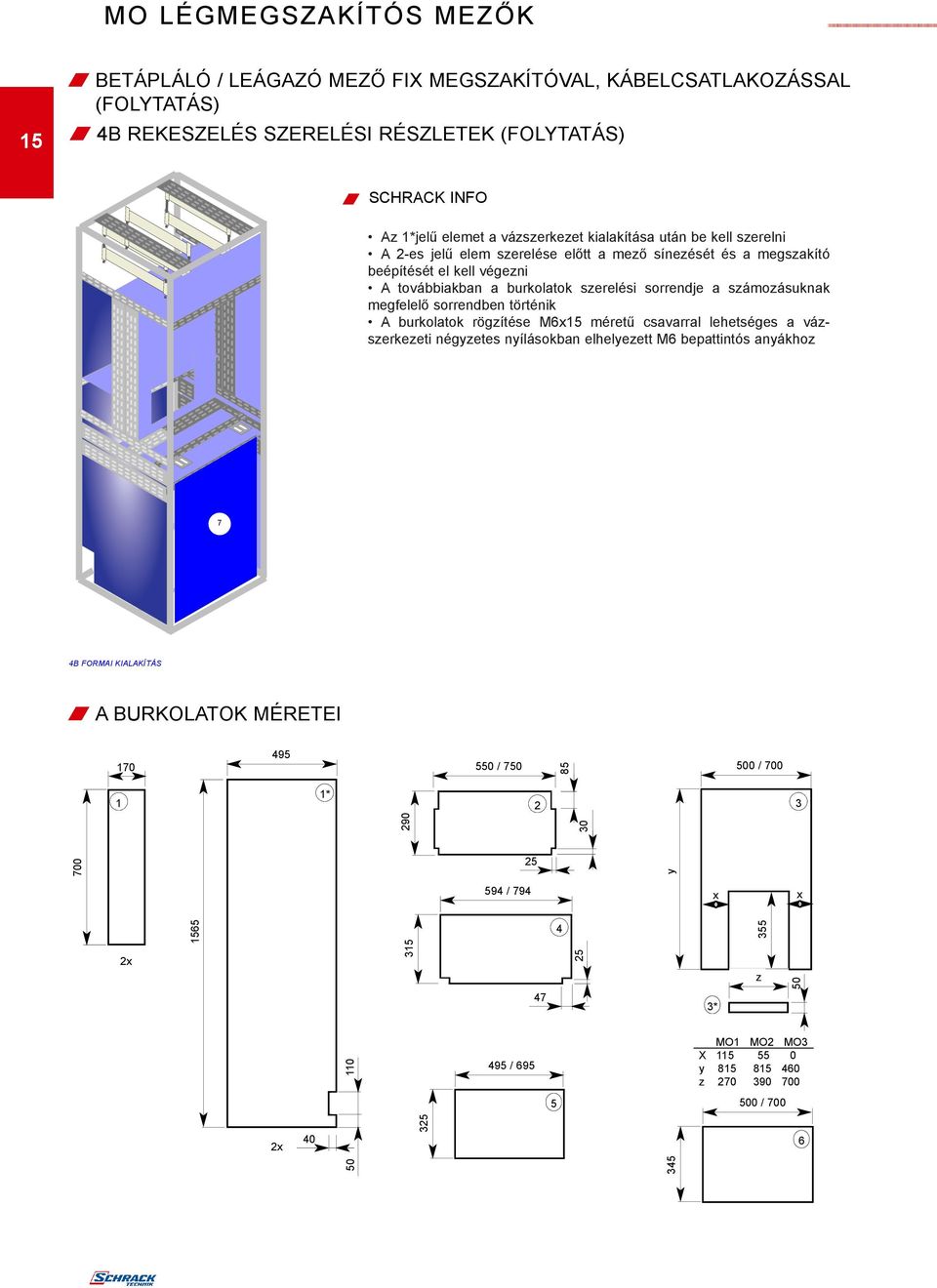

12 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL 9 MO IP KIVITEL, ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL, ALSÓ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség 4000A, 0A, 200A, 600A / 6kA IP
13 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 0 Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS AS 6 06 szekrény HUDELTA 0 gyûjtõsíntartó AS CLC 600 készüléktartó profil 6 AS CLC 800 készüléktartó profil 7 AS CLF 600 készüléktartó profil 9 AS CAB 600 kábelrögzítõ sín 4 HU rögzítõ fül
14 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) ÁLTALÁNOS SZERELÉSI RÉSZLETEK A xx0 x00x0 2x00x0 2x60x0 A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 06mm A csatlakozó kábelt bekötõ csavarok meghúzási nyomatéka 80Nm 4 TT NCB 000 síncsatlakozó kapocs HU x0mm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 7 M8-as csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet M=Meghúzási nyomaték
15 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS 2 XX0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ 2X00X0 FÕGYÛJTÕSÍNHEZ 2X60X0 FÕGYÛJTÕSÍNHEZ O O A B 2 4 FÕGYÛJTÕSÍN A B X X X O HU x0mm távtartó szigetelõ 2 HU xmm távtartó szigetelõ HU x0mm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=70Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték
16 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) 2B REKESZELÉS SZERELÉSI RÉSZLETEK 2 4 Az -es jelû elemet a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését és a megszakító beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz
17 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) 4B REKESZELÉS SZERELÉSI RÉSZLETEK 4 * * 2 * 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4 6 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS
18 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) 4B REKESZELÉS SZERELÉSI RÉSZLETEK (FOLYTATÁS) Az *jelû elemet a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését és a megszakító beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz 7 4B FORMAI KIALAKÍTÁS A BURKOLATOK MÉRETEI / / 700 * y 94 / 794 x x 2x / 69 MO MO2 MO X 0 y z / * z 0 2x
19 MO LÉGMEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) A BURKOLATOK MÉRETEI (FOLYTATÁS) mm vastag horganyzott, perforált acéllemezek A / jel mögötti szélességi értékek MO megszakító beépítésére vonatkoznak (800mm széles szekrény) 0 60 / 760 A BURKOLATOK RÖGZÍTÉSI PONTJAI 2 7 * 4 * 6 HU rögzítõ fül M6-os csavarkötés vázszerkezeti elemhez A rögzítõ füleket a burkolati elemekre elõre fel kell szerelni, M6-os csavarokkal
20 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL 7 ASBP006 MC4 ASBP9006 ASBP6006 ELÕLNÉZET ELÕLNÉZET MASZK NÉLKÜL, ALSÓ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség 4000A, 0A, 200A, 600A / 6kA IP Változások az általános szerelési utasításhoz képest: A megszakítóhoz fáziselválasztólap (MC 490 9) nem szükséges A fáziselválasztólap helyett csatlakozó kapocs fedelet (MC ) kell alkalmazni: 2B kialakításnál csak felül 4B kialakításnál alul, felül egyaránt A maszkolás az elõlnézeti rajz szerint változik
21 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 6 Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába KTM KTM KTM FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS A KTM szerelési leírását l. külön fejezetben AS 6 06 szekrény HUDELTA 0 gyûjtõsíntartó AS CLC 600 készüléktartó profil 7 AS CLF 600 készüléktartó profil 9 AS CAB 600 kábelrögzítõ sín 4 HU rögzítõ fül 24 KTM600
22 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) 9 ÁLTALÁNOS SZERELÉSI RÉSZLETEK A xx0 x00x0 2x00x0 2x60x0 A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET 4 TT NCB 000 síncsatlakozó kapocs HU x0mm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 7 M8-as csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 2 MC csatlakozó kapocs fedél MC4 megszakítóhoz M=Meghúzási nyomaték
23 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS XX0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ 2X60X0 FÕGYÛJTÕSÍNHEZ O A B 0 FÕGYÛJTÕSÍN A B X X X O O HU x0mm távtartó szigetelõ HU x0mm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=70Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték
24 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) 2 2B REKESZELÉS SZERELÉSI RÉSZLETEK 2 4 Az -es és * jelû elemeket a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését, a megszakító és a modul installációs betét beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz
25 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) 4B REKESZELÉS SZERELÉSI RÉSZLETEK 22 * * 2 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4 6 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS 4B FORMAI KIALAKÍTÁS
26 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) 2 A BURKOLATOK MÉRETEI 49 0 * x Élborítás SI gyûjtõsíntakaróból x Élborítás SI gyûjtõsíntakaróból
27 MC4 KOMPAKT MEGSZAKÍTÓS MEZÕK BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL (FOLYTATÁS) A BURKOLATOK RÖGZÍTÉSI PONTJAI * HU rögzítõ fül M6-os csavarkötés vázszerkezeti elemhez A rögzítõ füleket a burkolati elemekre elõre fel kell szerelni, M6-os csavarokkal
28 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES 2 ASBP006 ASBP06 ASBP9006 ASBP06 ASBP006 ELÕLNÉZET ELÕLNÉZET MASZK NÉLKÜL, ALSÓ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség 4000A, 0A, 200A, 600A / 0kA IP Változások az általános szerelési utasításhoz képest: A maszkolás az elõlnézeti rajz szerint változik
29 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 26 9 Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába ALSÓ KÁBELCSATLAKOZÁS AS 6 06 szekrény HUDELTA 0 gyûjtõsíntartó AS CLC 600 készüléktartó profil 6 AS CLC 800 készüléktartó profil 7 AS CLF 600 készüléktartó profil 9 AS CAB 600 kábelrögzítõ sín 4 HU rögzítõ fül 26 SI 07 4 gyûjtõsíntartó* * Gyûjtõsíntartó rögzítés a készüléktartó profilion M0-es csavarral. Meghúzási nyomaték 40Nm.
30 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) 27 ÁLTALÁNOS SZERELÉSI RÉSZLETEK A xx0 x00x0 2x00x0 2x60x0 A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET 4 TT NCB 000 síncsatlakozó kapocs HU x0mm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 7 M8-as csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet M=Meghúzási nyomaték
31 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) GYÛJTÕSÍNEZÉS 28 XX0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ X00X0 FÕGYÛJTÕSÍNHEZ 2X60X0 FÕGYÛJTÕSÍNHEZ O A B 0 FÕGYÛJTÕSÍN A B X X X O 9 O 7* O 7* 0 8 O O HU x0mm távtartó szigetelõ HU x0mm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=70Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték O 7* HUXL 440 támszigetelõ rögzítése
32 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) 29 2B REKESZELÉS SZERELÉSI RÉSZLETEK 2 4 Az -es jelû elemet a vázszerkezet kialakítása után be kell szerelni A 2-es jelû elem szerelése elõtt a mezõ sínezését, a készülékek és a modul installációs betét beépítését el kell végezni A továbbiakban a burkolatok szerelési sorrendje a számozásuknak megfelelõ sorrendben történik A burkolatok rögzítése M6x méretû csavarral lehetséges a vázszerkezeti négyzetes nyílásokban elhelyezett M6 bepattintós anyákhoz Az -ös jelû elem HUXL 440 támszigetelõvel rögzítendõ a gyûjtõsínre
33 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) A BURKOLATOK MÉRETEI / /76 94/ x 9 9 a b Az a és b elemek az IL hátlapból hajlítva A / jel mögötti szélességi értékek 800mm széles szekrényre vonatkoznak
34 60A FÜGGÕLEGES SZAKASZOLÓ KAPCSOLÓS MEZÕK 60A-ES LEÁGAZÓ MEZÕ, 600 (800)mm SZÉLES (FOLYTATÁS) A BURKOLATOK RÖGZÍTÉSI PONTJAI 2 4 HU rögzítõ fül M6-os csavarkötés vázszerkezeti elemhez A rögzítõ füleket a burkolati elemekre elõre fel kell szerelni, M6-os csavarokkal
35 A SCHRACK MAGYARORSZÁGON MAGYARORSZÁGI KÖZPONT BUDAPEST H-72 Budapest, Vidor u.. TEL FAX AUSZTRIAI KÖZPONT SCHRACK TECHNIK GMBH Seybelgasse, 20 Wien TEL +4(0) / FAX +4(0) / MAGYARORSZÁGI KÉPVISELETEK DEBRECEN H-402 Debrecen, Arany János u.. TEL FAX GYÕR H-902 Gyõr, Március. u. -7. TEL FAX MISKOLC H-29 Miskolc, Soltész Nagy K. út 29. TEL FAX PÉCS H-762 Pécs, Rákóczi u. 8. TEL FAX SZEGED H-6724 Szeged, Pacsirta u.. TEL FAX SZOLNOK H-000 Szolnok, Bercsényi u. 0. I. em. TEL FAX SZÉKESFEHÉRVÁR H-8000, Székesfehérvár, Sereg u.. TEL FAX LEÁNYVÁLLALATOK BELGIUM BE-90 St-Denijs-Western Twaalfapostelenstraat 4 TEL +2 9/ FAX +2 9/ info@schrack.be ROMÁNIA RO-700 Oradea Str. Simion Barnutiu nr. TEL FAX / schrack@schrack.ro SZLOVÉNIA SLO-280 Slovenj Gradec Glavni trg 47 TEL +8 6/ FAX +8 6/ schrack.sg@schrack.si HORVÁTORSZÁG HR-0000 Zagreb Zavrtnica 7 TEL +8 /60 00 FAX +8 / schrack@schrack.hr SZERBIA YU-000 Beograd Kumodraska 260 TEL +8 / FAX +8 / office@schrack.co.yu CSEHORSZÁG CZ-00Praha 0- Hostivar Dolnomecholupska 2 TEL +42(0)2/ FAX +42(0)2/ praha@schrack.cz LENGYELORSZÁG PL-0-26 Warszawa ul. Annopol TEL / 48 FAX / 48 se@schrack.pl SZLOVÁKIA SK-060 Martin Langsfeldova 2 TEL +42 / FAX +42 / martin@schrack.sk SCHRACK@SCHRACK.HU
