1 A MODUL4000 MEGA ELOSZTÓRENDSZER TÍPUSVIZSGÁLT KAPCSOLÓBERENDEZÉS CSALÁD ENERGIA IPAR ÉPÜLET BERENDEZÉS IT KÁBEL VILÁGÍTÁS

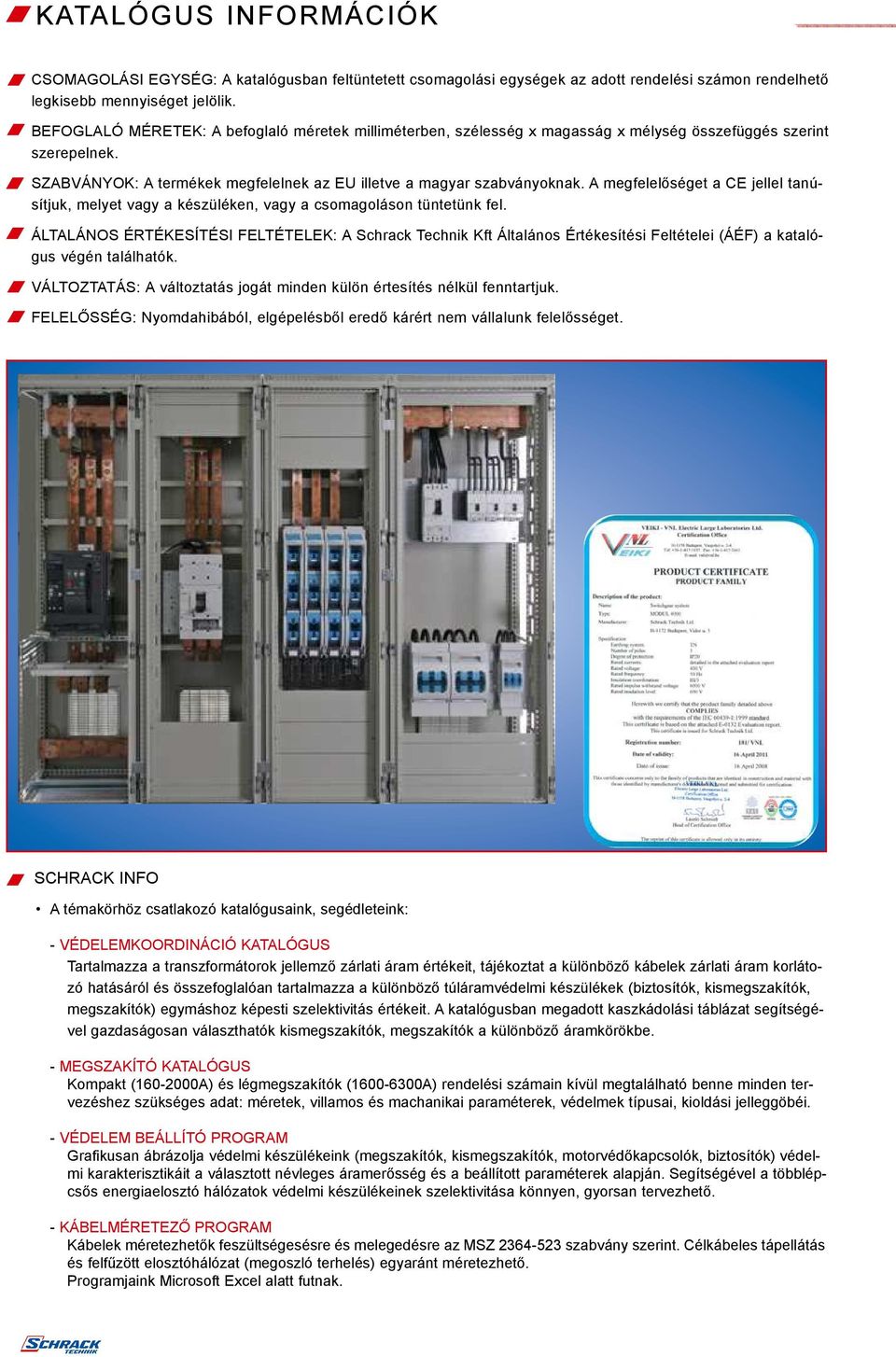

2 KATALÓGUS INFORMÁCIÓK CSOMAGOLÁSI EGYSÉG: A katalógusban feltüntetett csomagolási egységek az adott rendelési számon rendelhetõ legkisebb mennyiséget jelölik. BEFOGLALÓ MÉRETEK: A befoglaló méretek milliméterben, szélesség x magasság x mélység összefüggés szerint szerepelnek. SZABVÁNYOK: A termékek megfelelnek az EU illetve a magyar szabványoknak. A megfelelõséget a CE jellel tanúsítjuk, melyet vagy a készüléken, vagy a csomagoláson tüntetünk fel. ÁLTALÁNOS ÉRTÉKESÍTÉSI FELTÉTELEK: A Schrack Technik Kft Általános Értékesítési Feltételei (ÁÉF) a katalógus végén találhatók. VÁLTOZTATÁS: A változtatás jogát minden külön értesítés nélkül fenntartjuk. FELELÕSSÉG: Nyomdahibából, elgépelésbõl eredõ kárért nem vállalunk felelõsséget. A témakörhöz csatlakozó katalógusaink, segédleteink: - VÉDELEMKOORDINÁCIÓ KATALÓGUS Tartalmazza a transzformátorok jellemzõ zárlati áram értékeit, tájékoztat a különbözõ kábelek zárlati áram korlátozó hatásáról és összefoglalóan tartalmazza a különbözõ túláramvédelmi készülékek (biztosítók, kismegszakítók, megszakítók) egymáshoz képesti szelektivitás értékeit. A katalógusban megadott kaszkádolási táblázat segítségével gazdaságosan választhatók kismegszakítók, megszakítók a különbözõ áramkörökbe. - MEGSZAKÍTÓ KATALÓGUS Kompakt (-00A) és légmegszakítók (0-A) rendelési számain kívül megtalálható benne minden tervezéshez szükséges adat: méretek, villamos és machanikai paraméterek, védelmek típusai, kioldási jelleggöbéi. - VÉDELEM BEÁLLÍTÓ PROGRAM Grafikusan ábrázolja védelmi készülékeink (megszakítók, kismegszakítók, motorvédõkapcsolók, biztosítók) védelmi karakterisztikáit a választott névleges áramerõsség és a beállított paraméterek alapján. Segítségével a többlépcsõs energiaelosztó hálózatok védelmi készülékeinek szelektivitása könnyen, gyorsan tervezhetõ. - KÁBELMÉRETEZÕ PROGRAM Kábelek méretezhetõk feszültségesésre és melegedésre az MSZ szabvány szerint. Célkábeles tápellátás és felfûzött elosztóhálózat (megoszló terhelés) egyaránt méretezhetõ. Programjaink Microsoft Excel alatt futnak.

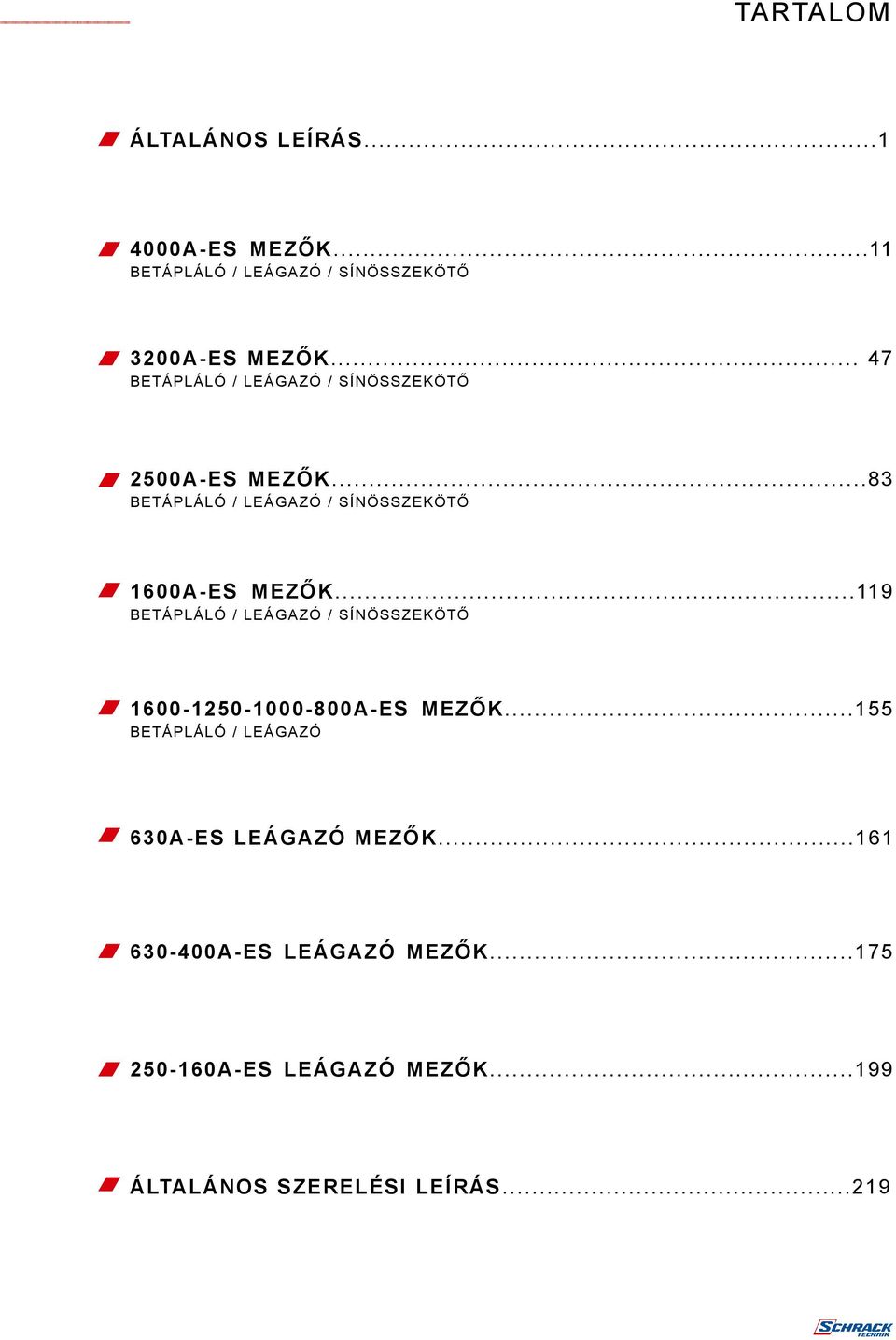

3 TARTALOM ÁLTALÁNOS LEÍRÁS A-ES MEZÕK... BETÁPLÁLÓ / LEÁGAZÓ / SÍNÖSSZEKÖTÕ A-ES MEZÕK... 4 BETÁPLÁLÓ / LEÁGAZÓ / SÍNÖSSZEKÖTÕ 200A-ES MEZÕK...83 BETÁPLÁLÓ / LEÁGAZÓ / SÍNÖSSZEKÖTÕ 0A-ES MEZÕK...9 BETÁPLÁLÓ / LEÁGAZÓ / SÍNÖSSZEKÖTÕ A-ES MEZÕK... BETÁPLÁLÓ / LEÁGAZÓ 6A-ES LEÁGAZÓ MEZÕK A-ES LEÁGAZÓ MEZÕK A-ES LEÁGAZÓ MEZÕK...99 ÁLTALÁNOS SZERELÉSI LEÍRÁS...29

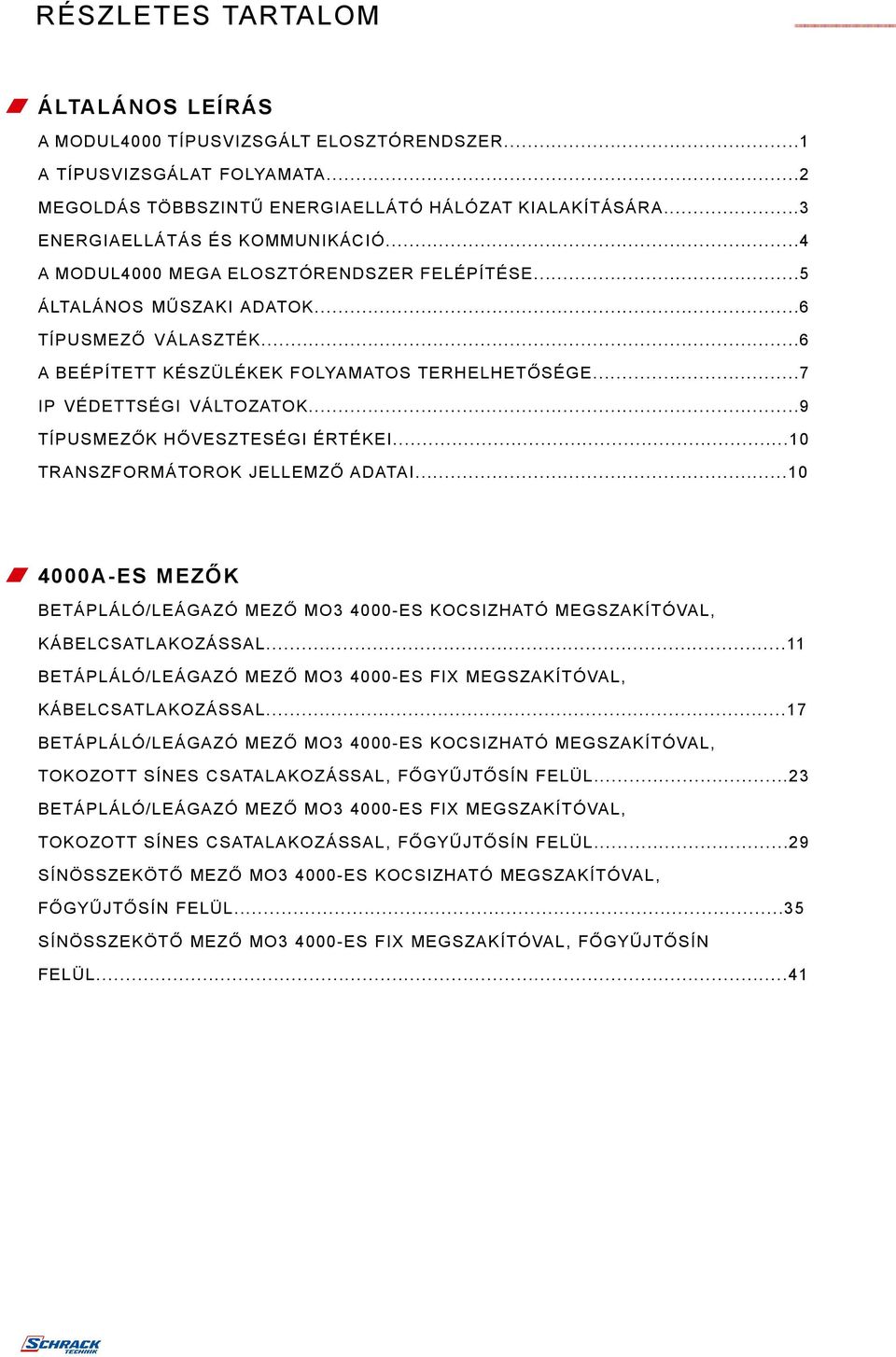

4 RÉSZLETES TARTALOM ÁLTALÁNOS LEÍRÁS A MODUL4000 TÍPUSVIZSGÁLT ELOSZTÓRENDSZER... A TÍPUSVIZSGÁLAT FOLYAMATA...2 MEGOLDÁS TÖBBSZINTÛ ENERGIAELLÁTÓ HÁLÓZAT KIALAKÍTÁSÁRA...3 ENERGIAELLÁTÁS ÉS KOMMUNIKÁCIÓ...4 A MODUL4000 MEGA ELOSZTÓRENDSZER FELÉPÍTÉSE... ÁLTALÁNOS MÛSZAKI ADATOK...6 TÍPUSMEZÕ VÁLASZTÉK...6 A BEÉPÍTETT KÉSZÜLÉKEK FOLYAMATOS TERHELHETÕSÉGE... IP VÉDETTSÉGI VÁLTOZATOK...9 TÍPUSMEZÕK HÕVESZTESÉGI ÉRTÉKEI...0 TRANSZFORMÁTOROK JELLEMZÕ ADATAI A-ES MEZÕK BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL... BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO ES FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL... BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...23 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...29 SÍNÖSSZEKÖTÕ MEZÕ MO ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL...3 SÍNÖSSZEKÖTÕ MEZÕ MO ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL...4

5 RÉSZLETES TARTALOM A-ES MEZÕK BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 -ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...4 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 -ES FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...3 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 -ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...9 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 -ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...6 SÍNÖSSZEKÖTÕ MEZÕ MO2 -ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL... SÍNÖSSZEKÖTÕ MEZÕ MO2 -ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL A-ES MEZÕK BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 200-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...83 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 200-ES FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...89 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 200-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...9 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO2 200-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL...0 SÍNÖSSZEKÖTÕ MEZÕ MO2 200-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL...0 SÍNÖSSZEKÖTÕ MEZÕ MO2 200-ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL...

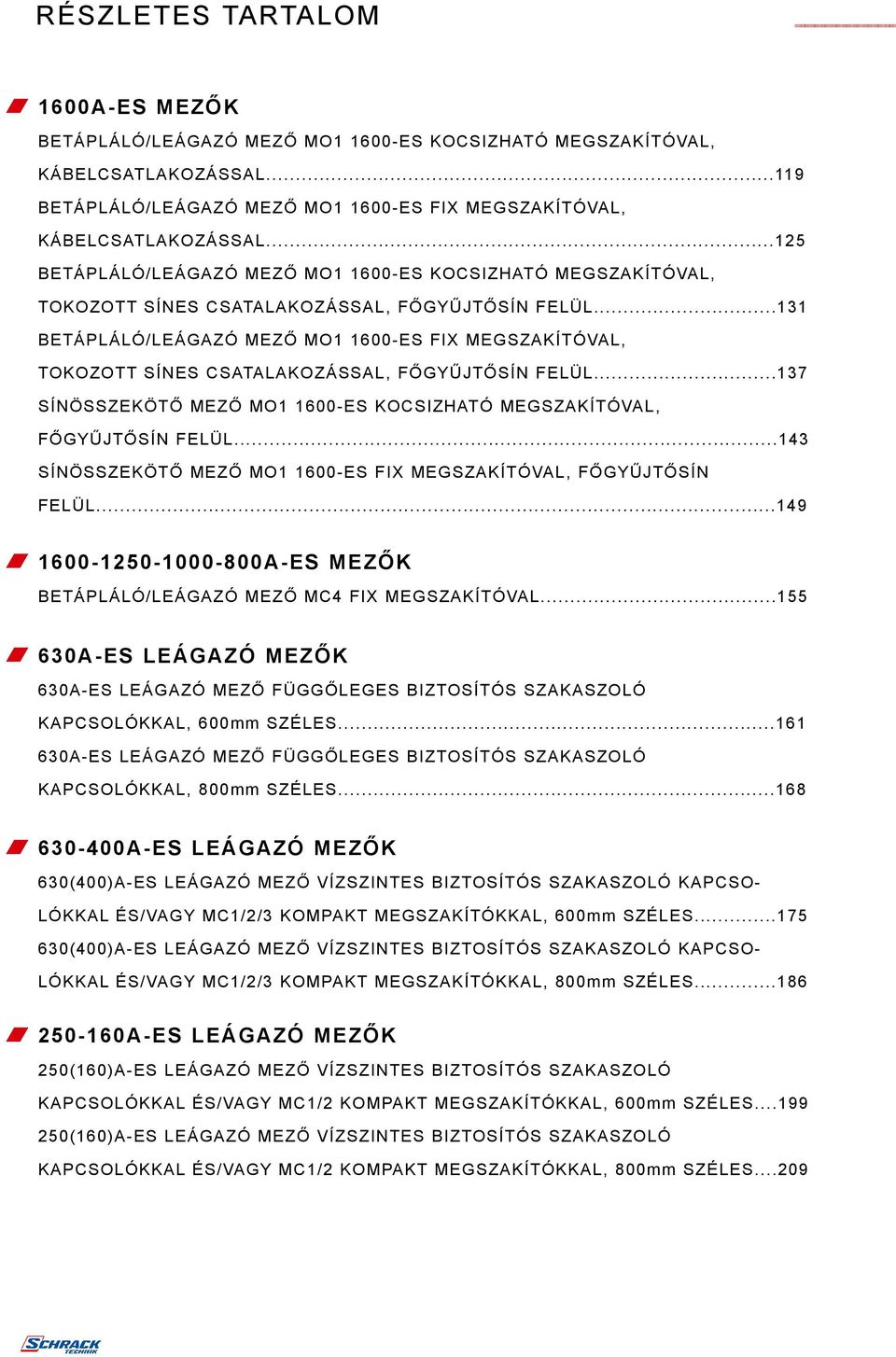

6 RÉSZLETES TARTALOM 0A-ES MEZÕK BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO 0-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...9 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO 0-ES FIX MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL...2 BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO 0-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL... BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MO 0-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATALAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL... SÍNÖSSZEKÖTÕ MEZÕ MO 0-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL...43 SÍNÖSSZEKÖTÕ MEZÕ MO 0-ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL A-ES MEZÕK BETÁPLÁLÓ/LEÁGAZÓ MEZÕ MC4 FIX MEGSZAKÍTÓVAL... 6A-ES LEÁGAZÓ MEZÕK 6A-ES LEÁGAZÓ MEZÕ FÜGGÕLEGES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓKKAL, 0mm SZÉLES...6 6A-ES LEÁGAZÓ MEZÕ FÜGGÕLEGES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓKKAL, 800mm SZÉLES A-ES LEÁGAZÓ MEZÕK 6(400)A-ES LEÁGAZÓ MEZÕ VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSO- LÓKKAL ÉS/VAGY MC/2/3 KOMPAKT MEGSZAKÍTÓKKAL, 0mm SZÉLES... 6(400)A-ES LEÁGAZÓ MEZÕ VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSO- LÓKKAL ÉS/VAGY MC/2/3 KOMPAKT MEGSZAKÍTÓKKAL, 800mm SZÉLES A-ES LEÁGAZÓ MEZÕK 20()A-ES LEÁGAZÓ MEZÕ VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓKKAL ÉS/VAGY MC/2 KOMPAKT MEGSZAKÍTÓKKAL, 0mm SZÉLES ()A-ES LEÁGAZÓ MEZÕ VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓKKAL ÉS/VAGY MC/2 KOMPAKT MEGSZAKÍTÓKKAL, 800mm SZÉLES...9

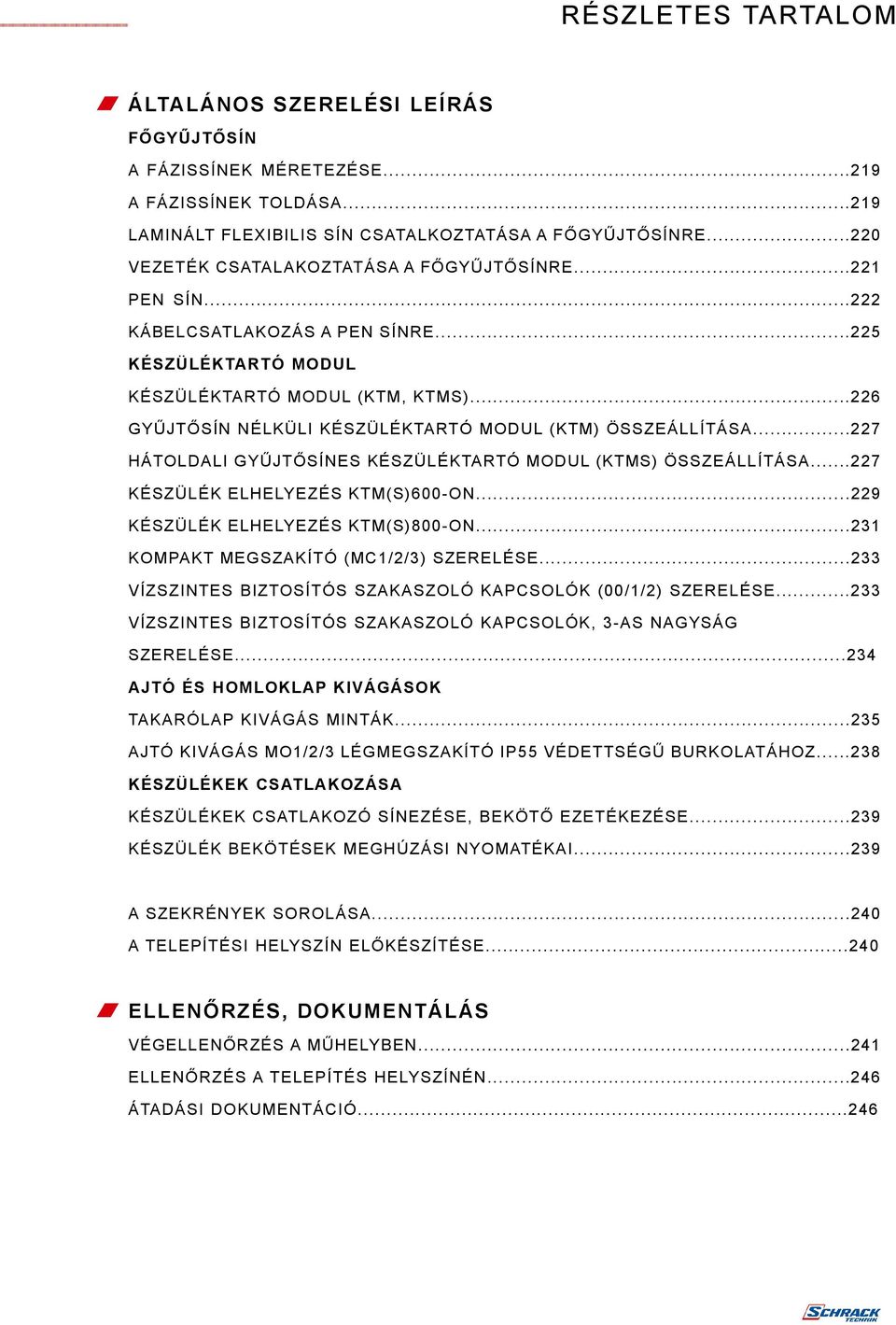

7 RÉSZLETES TARTALOM ÁLTALÁNOS SZERELÉSI LEÍRÁS FÕGYÛJTÕSÍN A FÁZISSÍNEK MÉRETEZÉSE...29 A FÁZISSÍNEK TOLDÁSA...29 LAMINÁLT FLEXIBILIS SÍN CSATALKOZTATÁSA A FÕGYÛJTÕSÍNRE...2 VEZETÉK CSATALAKOZTATÁSA A FÕGYÛJTÕSÍNRE...22 PEN SÍN KÁBELCSATLAKOZÁS A PEN SÍNRE...22 KÉSZÜLÉKTARTÓ MODUL KÉSZÜLÉKTARTÓ MODUL (KTM, KTMS) GYÛJTÕSÍN NÉLKÜLI KÉSZÜLÉKTARTÓ MODUL (KTM) ÖSSZEÁLLÍTÁSA...22 HÁTOLDALI GYÛJTÕSÍNES KÉSZÜLÉKTARTÓ MODUL (KTMS) ÖSSZEÁLLÍTÁSA...22 KÉSZÜLÉK ELHELYEZÉS KTM(S)0-ON KÉSZÜLÉK ELHELYEZÉS KTM(S)800-ON...23 KOMPAKT MEGSZAKÍTÓ (MC/2/3) SZERELÉSE VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓK (00//2) SZERELÉSE VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓK, 3-AS NAGYSÁG SZERELÉSE AJTÓ ÉS HOMLOKLAP KIVÁGÁSOK TAKARÓLAP KIVÁGÁS MINTÁK...23 AJTÓ KIVÁGÁS MO/2/3 LÉGMEGSZAKÍTÓ IP VÉDETTSÉGÛ BURKOLATÁHOZ KÉSZÜLÉKEK CSATLAKOZÁSA KÉSZÜLÉKEK CSATLAKOZÓ SÍNEZÉSE, BEKÖTÕ EZETÉKEZÉSE KÉSZÜLÉK BEKÖTÉSEK MEGHÚZÁSI NYOMATÉKAI A SZEKRÉNYEK SOROLÁSA A TELEPÍTÉSI HELYSZÍN ELÕKÉSZÍTÉSE ELLENÕRZÉS, DOKUMENTÁLÁS VÉGELLENÕRZÉS A MÛHELYBEN...24 ELLENÕRZÉS A TELEPÍTÉS HELYSZÍNÉN ÁTADÁSI DOKUMENTÁCIÓ...246

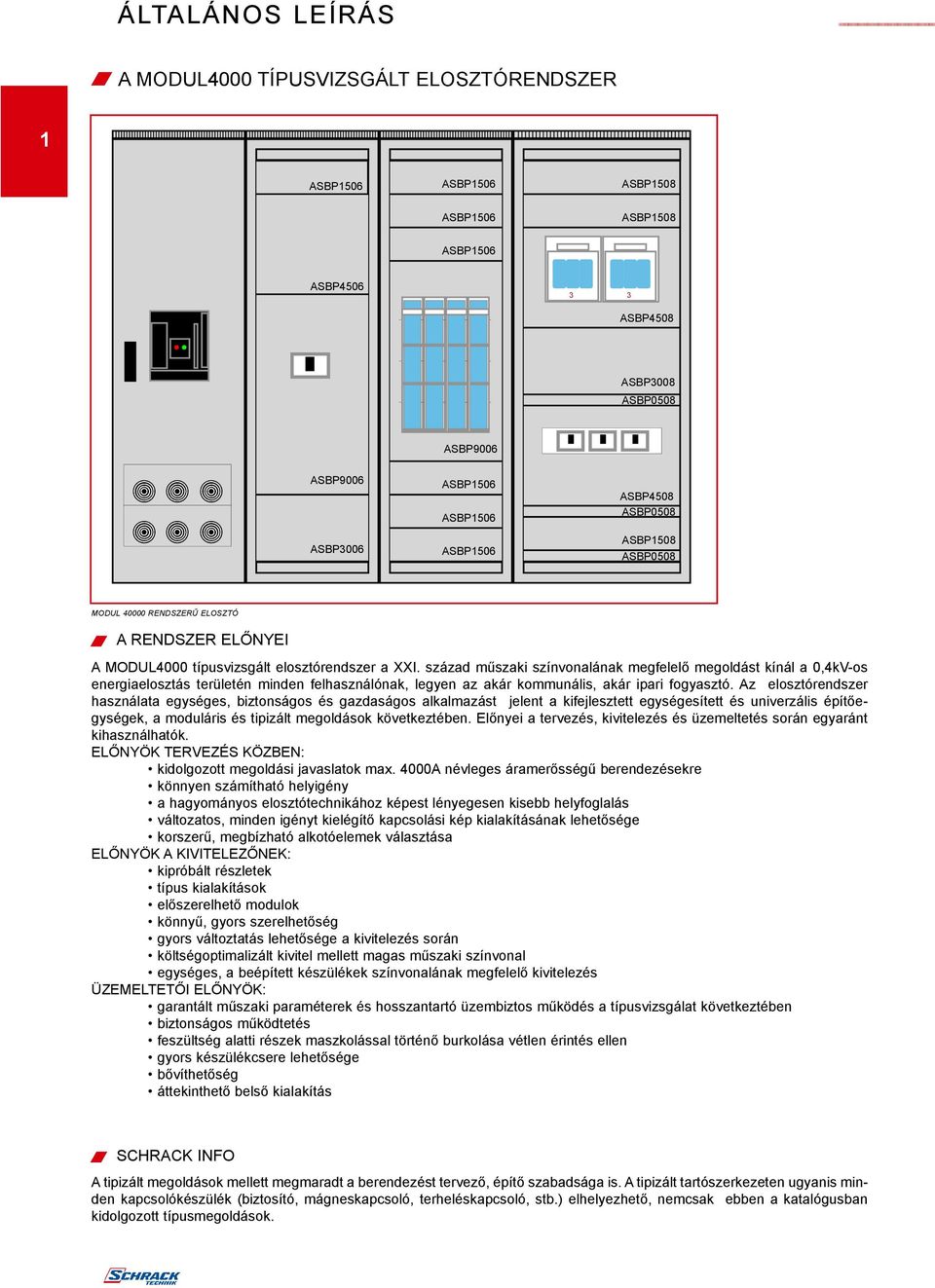

8 ÁLTALÁNOS LEÍRÁS A MODUL4000 TÍPUSVIZSGÁLT ELOSZTÓRENDSZER ASBP06 ASBP06 ASBP08 ASBP06 ASBP08 ASBP06 ASBP ASBP408 ASBP08 ASBP008 ASBP9006 ELOSZTÓ RÉSZLET ASBP9006 ASBP06 ASBP06 ASBP408 ASBP008 ASBP06 ASBP06 ASBP08 ASBP008 MODUL RENDSZERÛ ELOSZTÓ A RENDSZER ELÕNYEI A MODUL4000 típusvizsgált elosztórendszer a XXI. század mûszaki színvonalának megfelelõ megoldást kínál a 0,4kV-os energiaelosztás területén minden felhasználónak, legyen az akár kommunális, akár ipari fogyasztó. Az elosztórendszer használata egységes, biztonságos és gazdaságos alkalmazást jelent a kifejlesztett egységesített és univerzális építõegységek, a moduláris és tipizált megoldások következtében. Elõnyei a tervezés, kivitelezés és üzemeltetés során egyaránt kihasználhatók. ELÕNYÖK TERVEZÉS KÖZBEN: kidolgozott megoldási javaslatok max. 4000A névleges áramerõsségû berendezésekre könnyen számítható helyigény a hagyományos elosztótechnikához képest lényegesen kisebb helyfoglalás változatos, minden igényt kielégítõ kapcsolási kép kialakításának lehetõsége korszerû, megbízható alkotóelemek választása ELÕNYÖK A KIVITELEZÕNEK: kipróbált részletek típus kialakítások elõszerelhetõ modulok könnyû, gyors szerelhetõség gyors változtatás lehetõsége a kivitelezés során költségoptimalizált kivitel mellett magas mûszaki színvonal egységes, a beépített készülékek színvonalának megfelelõ kivitelezés ÜZEMELTETÕI ELÕNYÖK: garantált mûszaki paraméterek és hosszantartó üzembiztos mûködés a típusvizsgálat következtében biztonságos mûködtetés feszültség alatti részek maszkolással történõ burkolása vétlen érintés ellen gyors készülékcsere lehetõsége bõvíthetõség áttekinthetõ belsõ kialakítás A tipizált megoldások mellett megmaradt a berendezést tervezõ, építõ szabadsága is. A tipizált tartószerkezeten ugyanis minden kapcsolókészülék (biztosító, mágneskapcsoló, terheléskapcsoló, stb.) elhelyezhetõ, nemcsak ebben a katalógusban kidolgozott típusmegoldások.

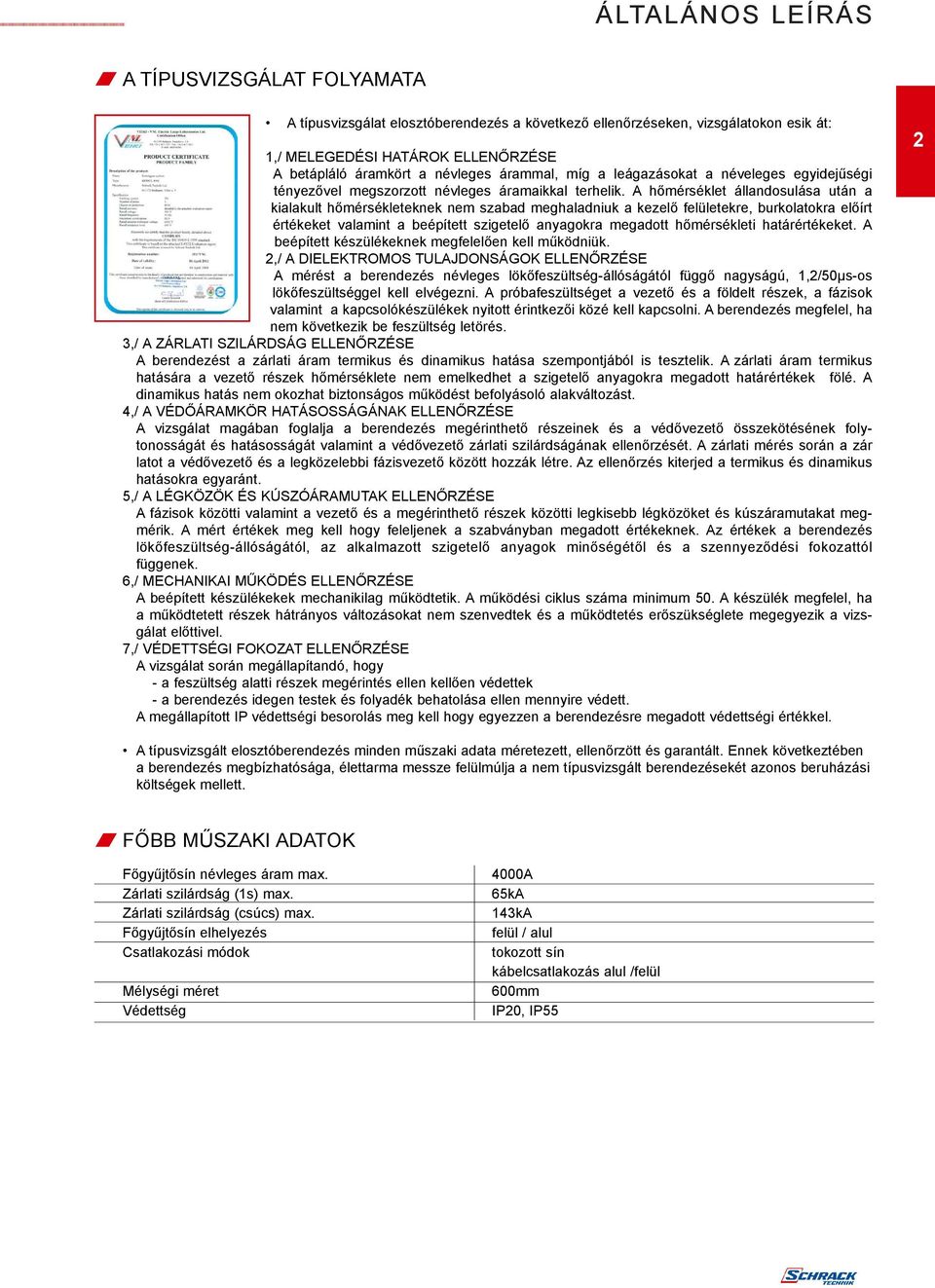

9 ÁLTALÁNOS LEÍRÁS A TÍPUSVIZSGÁLAT FOLYAMATA A típusvizsgálat elosztóberendezés a következõ ellenõrzéseken, vizsgálatokon esik át:,/ MELEGEDÉSI HATÁROK ELLENÕRZÉSE A betápláló áramkört a névleges árammal, míg a leágazásokat a néveleges egyidejûségi tényezõvel megszorzott névleges áramaikkal terhelik. A hõmérséklet állandosulása után a kialakult hõmérsékleteknek nem szabad meghaladniuk a kezelõ felületekre, burkolatokra elõírt értékeket valamint a beépített szigetelõ anyagokra megadott hõmérsékleti határértékeket. A beépített készülékeknek megfelelõen kell mûködniük. 2,/ A DIELEKTROMOS TULAJDONSÁGOK ELLENÕRZÉSE A mérést a berendezés névleges lökõfeszültség-állóságától függõ nagyságú,,2/0µs-os lökõfeszültséggel kell elvégezni. A próbafeszültséget a vezetõ és a földelt részek, a fázisok valamint a kapcsolókészülékek nyitott érintkezõi közé kell kapcsolni. A berendezés megfelel, ha nem következik be feszültség letörés. 3,/ A ZÁRLATI SZILÁRDSÁG ELLENÕRZÉSE A berendezést a zárlati áram termikus és dinamikus hatása szempontjából is tesztelik. A zárlati áram termikus hatására a vezetõ részek hõmérséklete nem emelkedhet a szigetelõ anyagokra megadott határértékek fölé. A dinamikus hatás nem okozhat biztonságos mûködést befolyásoló alakváltozást. 4,/ A VÉDÕÁRAMKÖR HATÁSOSSÁGÁNAK ELLENÕRZÉSE A vizsgálat magában foglalja a berendezés megérinthetõ részeinek és a védõvezetõ összekötésének folytonosságát és hatásosságát valamint a védõvezetõ zárlati szilárdságának ellenõrzését. A zárlati mérés során a zár latot a védõvezetõ és a legközelebbi fázisvezetõ között hozzák létre. Az ellenõrzés kiterjed a termikus és dinamikus hatásokra egyaránt.,/ A LÉGKÖZÖK ÉS KÚSZÓÁRAMUTAK ELLENÕRZÉSE A fázisok közötti valamint a vezetõ és a megérinthetõ részek közötti legkisebb légközöket és kúszáramutakat megmérik. A mért értékek meg kell hogy feleljenek a szabványban megadott értékeknek. Az értékek a berendezés lökõfeszültség-állóságától, az alkalmazott szigetelõ anyagok minõségétõl és a szennyezõdési fokozattól függenek. 6,/ MECHANIKAI MÛKÖDÉS ELLENÕRZÉSE A beépített készülékekek mechanikilag mûködtetik. A mûködési ciklus száma minimum 0. A készülék megfelel, ha a mûködtetett részek hátrányos változásokat nem szenvedtek és a mûködtetés erõszükséglete megegyezik a vizsgálat elõttivel.,/ VÉDETTSÉGI FOKOZAT ELLENÕRZÉSE A vizsgálat során megállapítandó, hogy - a feszültség alatti részek megérintés ellen kellõen védettek - a berendezés idegen testek és folyadék behatolása ellen mennyire védett. A megállapított IP védettségi besorolás meg kell hogy egyezzen a berendezésre megadott védettségi értékkel. 2 A típusvizsgált elosztóberendezés minden mûszaki adata méretezett, ellenõrzött és garantált. Ennek következtében a berendezés megbízhatósága, élettarma messze felülmúlja a nem típusvizsgált berendezésekét azonos beruházási költségek mellett. FÕBB MÛSZAKI ADATOK Fõgyûjtõsín névleges áram max. Zárlati szilárdság (s) max. Zárlati szilárdság (csúcs) max. Fõgyûjtõsín elhelyezés Csatlakozási módok Mélységi méret Védettség 4000A 6kA 43kA felül / alul tokozott sín kábelcsatlakozás alul /felül 0mm IP, IP

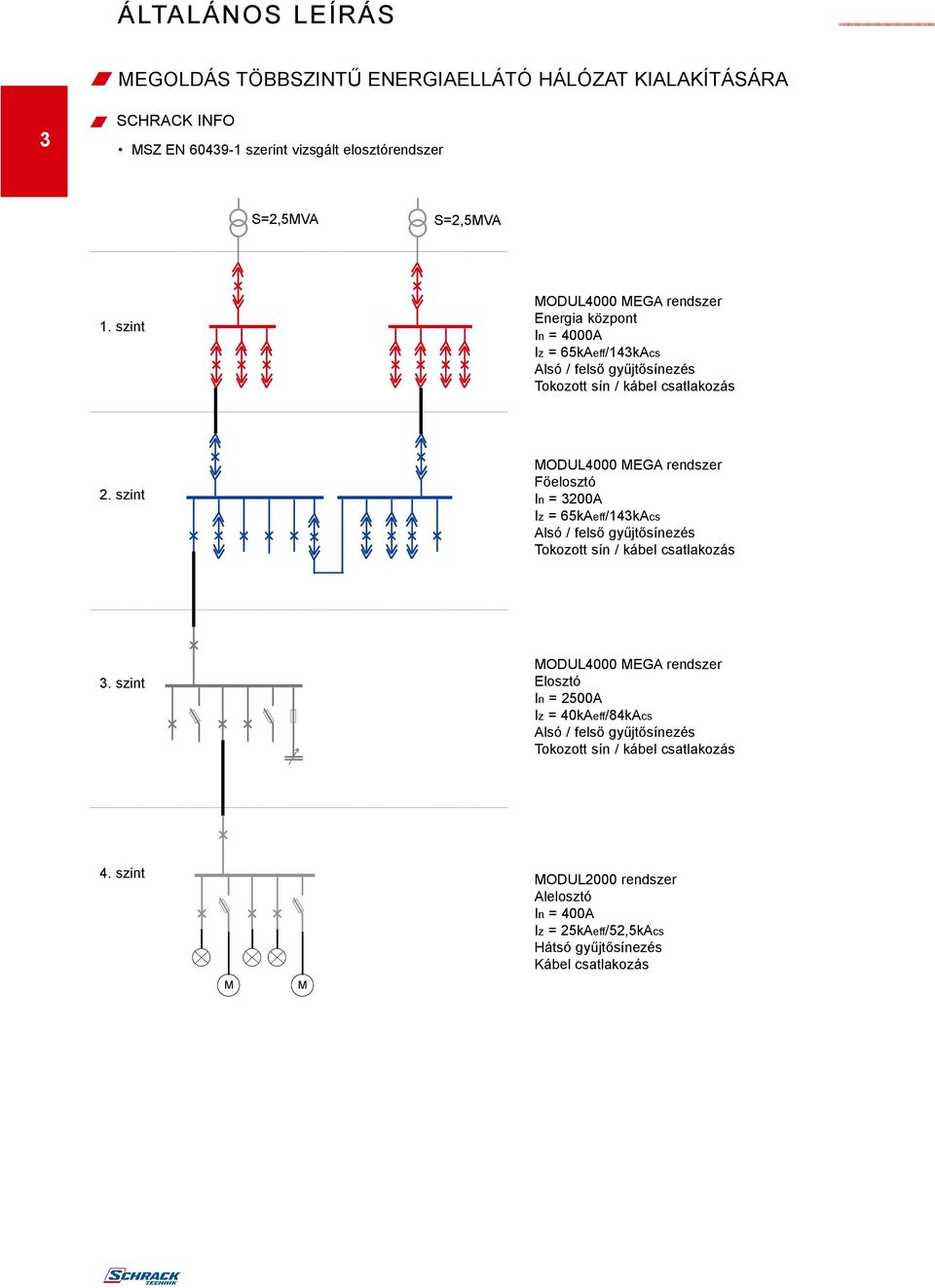

10 ÁLTALÁNOS LEÍRÁS MEGOLDÁS TÖBBSZINTÛ ENERGIAELLÁTÓ HÁLÓZAT KIALAKÍTÁSÁRA 3 MSZ EN 439- szerint vizsgált elosztórendszer S=2,MVA S=2,MVA. szint MODUL4000 MEGA rendszer Energia központ In = 4000A Iz = 6kAeff/43kAcs Alsó / felsõ gyûjtõsínezés Tokozott sín / kábel csatlakozás 2. szint MODUL4000 MEGA rendszer Fõelosztó In = A Iz = 6kAeff/43kAcs Alsó / felsõ gyûjtõsínezés Tokozott sín / kábel csatlakozás 3. szint MODUL4000 MEGA rendszer Elosztó In = 200A Iz = 40kAeff/84kAcs Alsó / felsõ gyûjtõsínezés Tokozott sín / kábel csatlakozás 4. szint M M MODUL00 rendszer Alelosztó In = 400A Iz = 2kAeff/2,kAcs Hátsó gyûjtõsínezés Kábel csatlakozás

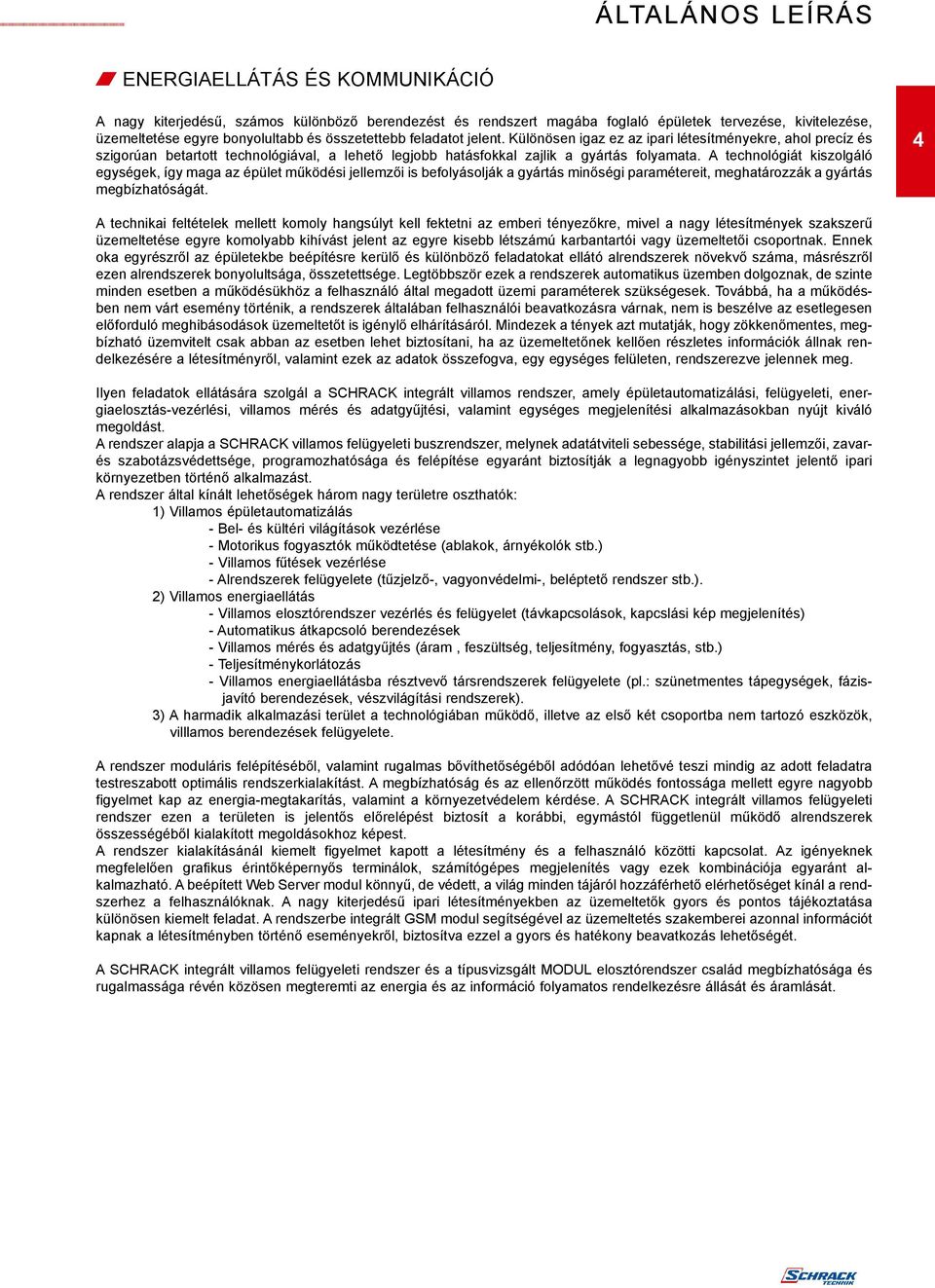

11 ÁLTALÁNOS LEÍRÁS ENERGIAELLÁTÁS ÉS KOMMUNIKÁCIÓ A nagy kiterjedésû, számos különbözõ berendezést és rendszert magába foglaló épületek tervezése, kivitelezése, üzemeltetése egyre bonyolultabb és összetettebb feladatot jelent. Különösen igaz ez az ipari létesítményekre, ahol precíz és szigorúan betartott technológiával, a lehetõ legjobb hatásfokkal zajlik a gyártás folyamata. A technológiát kiszolgáló egységek, így maga az épület mûködési jellemzõi is befolyásolják a gyártás minõségi paramétereit, meghatározzák a gyártás megbízhatóságát. 4 A technikai feltételek mellett komoly hangsúlyt kell fektetni az emberi tényezõkre, mivel a nagy létesítmények szakszerû üzemeltetése egyre komolyabb kihívást jelent az egyre kisebb létszámú karbantartói vagy üzemeltetõi csoportnak. Ennek oka egyrészrõl az épületekbe beépítésre kerülõ és különbözõ feladatokat ellátó alrendszerek növekvõ száma, másrészrõl ezen alrendszerek bonyolultsága, összetettsége. Legtöbbször ezek a rendszerek automatikus üzemben dolgoznak, de szinte minden esetben a mûködésükhöz a felhasználó által megadott üzemi paraméterek szükségesek. Továbbá, ha a mûködésben nem várt esemény történik, a rendszerek általában felhasználói beavatkozásra várnak, nem is beszélve az esetlegesen elõforduló meghibásodások üzemeltetõt is igénylõ elhárításáról. Mindezek a tények azt mutatják, hogy zökkenõmentes, megbízható üzemvitelt csak abban az esetben lehet biztosítani, ha az üzemeltetõnek kellõen részletes információk állnak rendelkezésére a létesítményrõl, valamint ezek az adatok összefogva, egy egységes felületen, rendszerezve jelennek meg. Ilyen feladatok ellátására szolgál a SCHRACK integrált villamos rendszer, amely épületautomatizálási, felügyeleti, energiaelosztás-vezérlési, villamos mérés és adatgyûjtési, valamint egységes megjelenítési alkalmazásokban nyújt kiváló megoldást. A rendszer alapja a SCHRACK villamos felügyeleti buszrendszer, melynek adatátviteli sebessége, stabilitási jellemzõi, zavarés szabotázsvédettsége, programozhatósága és felépítése egyaránt biztosítják a legnagyobb igényszintet jelentõ ipari környezetben történõ alkalmazást. A rendszer által kínált lehetõségek három nagy területre oszthatók: ) Villamos épületautomatizálás - Bel- és kültéri világítások vezérlése - Motorikus fogyasztók mûködtetése (ablakok, árnyékolók stb.) - Villamos fûtések vezérlése - Alrendszerek felügyelete (tûzjelzõ-, vagyonvédelmi-, beléptetõ rendszer stb.). 2) Villamos energiaellátás - Villamos elosztórendszer vezérlés és felügyelet (távkapcsolások, kapcslási kép megjelenítés) - Automatikus átkapcsoló berendezések - Villamos mérés és adatgyûjtés (áram, feszültség, teljesítmény, fogyasztás, stb.) - Teljesítménykorlátozás - Villamos energiaellátásba résztvevõ társrendszerek felügyelete (pl.: szünetmentes tápegységek, fázisjavító berendezések, vészvilágítási rendszerek). 3) A harmadik alkalmazási terület a technológiában mûködõ, illetve az elsõ két csoportba nem tartozó eszközök, villlamos berendezések felügyelete. A rendszer moduláris felépítésébõl, valamint rugalmas bõvíthetõségébõl adódóan lehetõvé teszi mindig az adott feladatra testreszabott optimális rendszerkialakítást. A megbízhatóság és az ellenõrzött mûködés fontossága mellett egyre nagyobb figyelmet kap az energia-megtakarítás, valamint a környezetvédelem kérdése. A SCHRACK integrált villamos felügyeleti rendszer ezen a területen is jelentõs elõrelépést biztosít a korábbi, egymástól függetlenül mûködõ alrendszerek összességébõl kialakított megoldásokhoz képest. A rendszer kialakításánál kiemelt figyelmet kapott a létesítmény és a felhasználó közötti kapcsolat. Az igényeknek megfelelõen grafikus érintõképernyõs terminálok, számítógépes megjelenítés vagy ezek kombinációja egyaránt alkalmazható. A beépített Web Server modul könnyû, de védett, a világ minden tájáról hozzáférhetõ elérhetõséget kínál a rendszerhez a felhasználóknak. A nagy kiterjedésû ipari létesítményekben az üzemeltetõk gyors és pontos tájékoztatása különösen kiemelt feladat. A rendszerbe integrált GSM modul segítségével az üzemeltetés szakemberei azonnal információt kapnak a létesítményben történõ eseményekrõl, biztosítva ezzel a gyors és hatékony beavatkozás lehetõségét. A SCHRACK integrált villamos felügyeleti rendszer és a típusvizsgált MODUL elosztórendszer család megbízhatósága és rugalmassága révén közösen megteremti az energia és az információ folyamatos rendelkezésre állását és áramlását.

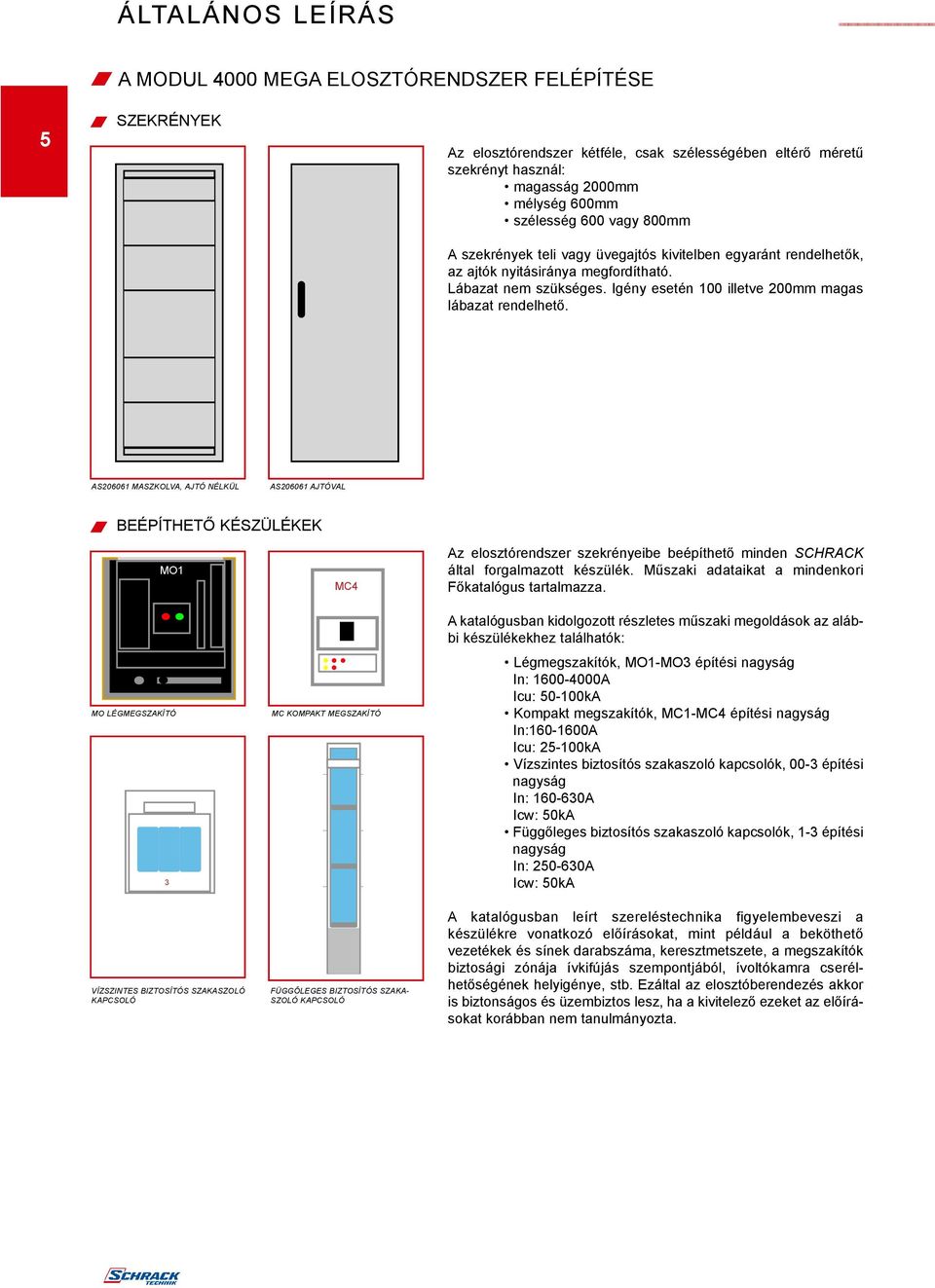

12 ÁLTALÁNOS LEÍRÁS A MODUL 4000 MEGA ELOSZTÓRENDSZER FELÉPÍTÉSE SZEKRÉNYEK Az elosztórendszer kétféle, csak szélességében eltérõ méretû szekrényt használ: magasság 00mm mélység 0mm szélesség 0 vagy 800mm A szekrények teli vagy üvegajtós kivitelben egyaránt rendelhetõk, az ajtók nyitásiránya megfordítható. Lábazat nem szükséges. Igény esetén 00 illetve 0mm magas lábazat rendelhetõ. AS6 MASZKOLVA, AJTÓ NÉLKÜL AS6 AJTÓVAL BEÉPÍTHETÕ KÉSZÜLÉKEK MO MC4 Az elosztórendszer szekrényeibe beépíthetõ minden SCHRACK által forgalmazott készülék. Mûszaki adataikat a mindenkori Fõkatalógus tartalmazza. MO LÉGMEGSZAKÍTÓ 3 VÍZSZINTES BIZTOSÍTÓS SZAKASZOLÓ KAPCSOLÓ MC KOMPAKT MEGSZAKÍTÓ FÜGGÕLEGES BIZTOSÍTÓS SZAKA- SZOLÓ KAPCSOLÓ A katalógusban kidolgozott részletes mûszaki megoldások az alábbi készülékekhez találhatók: Légmegszakítók, MO-MO3 építési nagyság In: A Icu: 0-00kA Kompakt megszakítók, MC-MC4 építési nagyság In:-0A Icu: 2-00kA Vízszintes biztosítós szakaszoló kapcsolók, 00-3 építési nagyság In: -6A Icw: 0kA Függõleges biztosítós szakaszoló kapcsolók, -3 építési nagyság In: 20-6A Icw: 0kA A katalógusban leírt szereléstechnika figyelembeveszi a készülékre vonatkozó elõírásokat, mint például a beköthetõ vezetékek és sínek darabszáma, keresztmetszete, a megszakítók biztosági zónája ívkifújás szempontjából, ívoltókamra cserélhetõségének helyigénye, stb. Ezáltal az elosztóberendezés akkor is biztonságos és üzembiztos lesz, ha a kivitelezõ ezeket az elõírásokat korábban nem tanulmányozta.

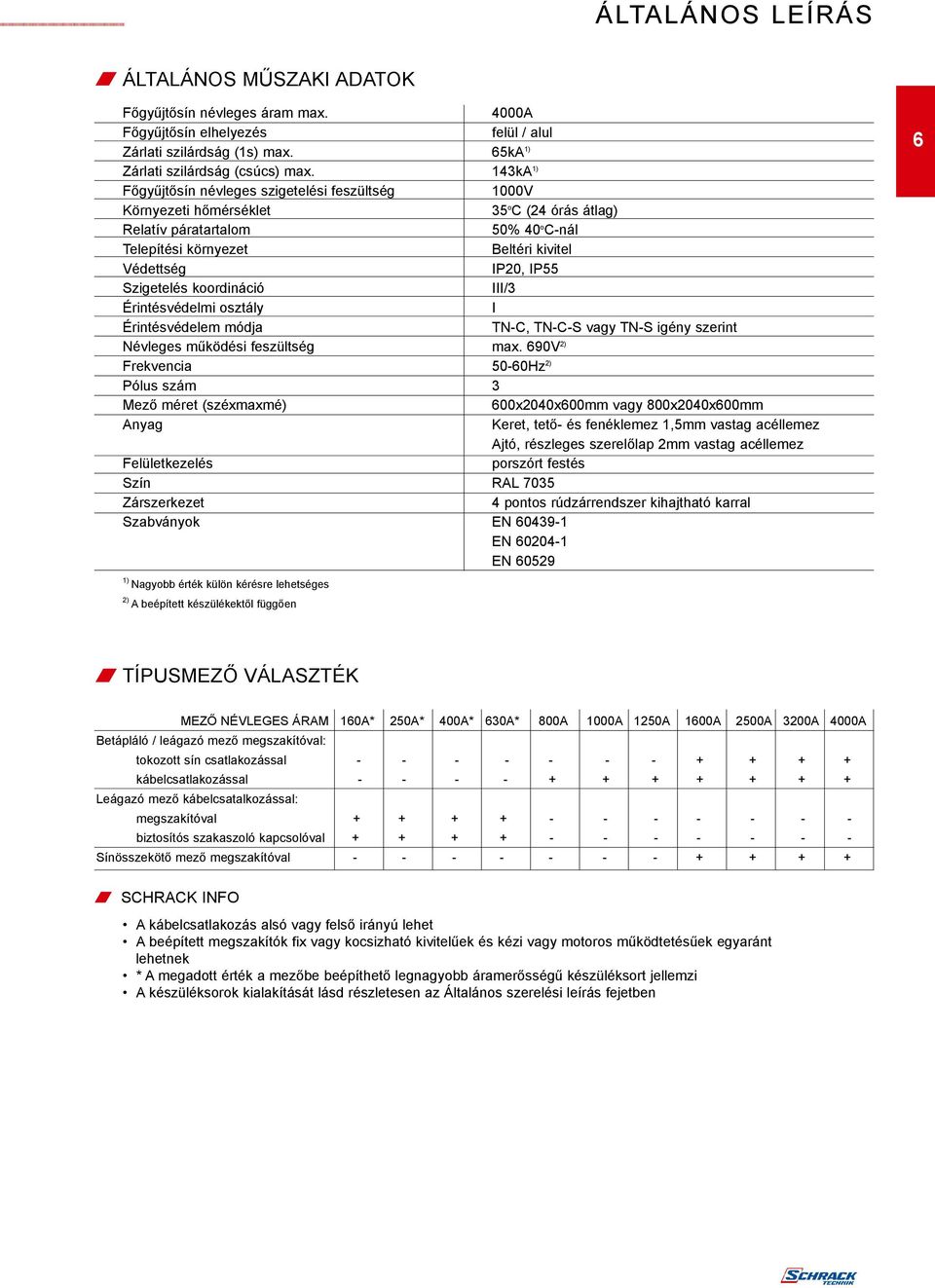

13 ÁLTALÁNOS LEÍRÁS ÁLTALÁNOS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram max. 4000A Fõgyûjtõsín elhelyezés felül / alul Zárlati szilárdság (s) max. 6kA ) Zárlati szilárdság (csúcs) max. 43kA ) Fõgyûjtõsín névleges szigetelési feszültség 000V Környezeti hõmérséklet 3 o C (24 órás átlag) Relatív páratartalom 0% 40 o C-nál Telepítési környezet Beltéri kivitel Védettség IP, IP Szigetelés koordináció III/3 Érintésvédelmi osztály I Érintésvédelem módja TN-C, TN-C-S vagy TN-S igény szerint Névleges mûködési feszültség max. 690V 2) Frekvencia 0-Hz 2) Pólus szám 3 Mezõ méret (széxmaxmé) 0x40x0mm vagy 800x40x0mm Anyag Keret, tetõ- és fenéklemez,mm vastag acéllemez Ajtó, részleges szerelõlap 2mm vastag acéllemez Felületkezelés porszórt festés Szín RAL 03 Zárszerkezet 4 pontos rúdzárrendszer kihajtható karral Szabványok EN 439- EN 4- EN 29 ) Nagyobb érték külön kérésre lehetséges 6 2) A beépített készülékektõl függõen TÍPUSMEZÕ VÁLASZTÉK MEZÕ NÉVLEGES ÁRAM A* 20A* 400A* 6A* 800A 000A 20A 0A 200A A 4000A Betápláló / leágazó mezõ megszakítóval: tokozott sín csatlakozással kábelcsatlakozással Leágazó mezõ kábelcsatalkozással: megszakítóval biztosítós szakaszoló kapcsolóval Sínösszekötõ mezõ megszakítóval A kábelcsatlakozás alsó vagy felsõ irányú lehet A beépített megszakítók fix vagy kocsizható kivitelûek és kézi vagy motoros mûködtetésûek egyaránt lehetnek * A megadott érték a mezõbe beépíthetõ legnagyobb áramerõsségû készüléksort jellemzi A készüléksorok kialakítását lásd részletesen az Általános szerelési leírás fejetben

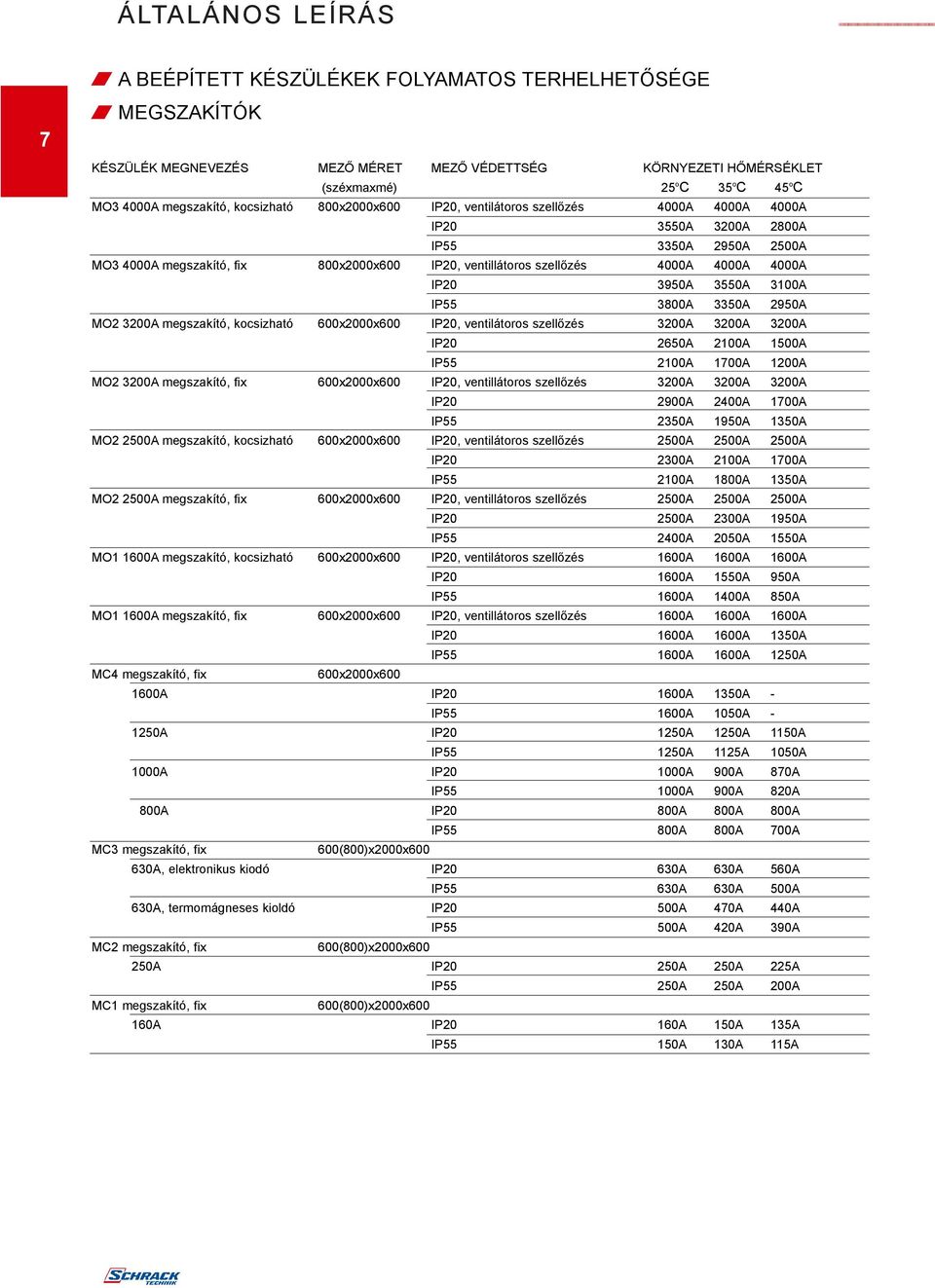

14 ÁLTALÁNOS LEÍRÁS A BEÉPÍTETT KÉSZÜLÉKEK FOLYAMATOS TERHELHETÕSÉGE MEGSZAKÍTÓK KÉSZÜLÉK MEGNEVEZÉS MEZÕ MÉRET MEZÕ VÉDETTSÉG KÖRNYEZETI HÕMÉRSÉKLET (széxmaxmé) 2 o C 3 o C 4 o C MO3 4000A megszakító, kocsizható 800x00x0 IP, ventilátoros szellõzés 4000A 4000A 4000A IP 30A A 2800A IP 330A 290A 200A MO3 4000A megszakító, fix 800x00x0 IP, ventillátoros szellõzés 4000A 4000A 4000A IP 390A 30A 0A IP 3800A 330A 290A MO2 A megszakító, kocsizható 0x00x0 IP, ventilátoros szellõzés A A A IP 2A 200A 00A IP 200A 00A 0A MO2 A megszakító, fix 0x00x0 IP, ventillátoros szellõzés A A A IP 2900A 2400A 00A IP 230A 90A 0A MO2 200A megszakító, kocsizható 0x00x0 IP, ventilátoros szellõzés 200A 200A 200A IP 20A 200A 00A IP 200A 800A 0A MO2 200A megszakító, fix 0x00x0 IP, ventillátoros szellõzés 200A 200A 200A IP 200A 20A 90A IP 2400A 0A 0A MO 0A megszakító, kocsizható 0x00x0 IP, ventilátoros szellõzés 0A 0A 0A IP 0A 0A 90A IP 0A 400A 80A MO 0A megszakító, fix 0x00x0 IP, ventillátoros szellõzés 0A 0A 0A MC4 megszakító, fix 0x00x0 IP 0A 0A 0A IP 0A 0A 20A 0A IP 0A 0A - IP 0A 00A - 20A IP 20A 20A 0A IP 20A 2A 00A 000A IP 000A 900A 80A IP 000A 900A 8A 800A IP 800A 800A 800A MC3 megszakító, fix 0(800)x00x0 IP 800A 800A 00A 6A, elektronikus kiodó IP 6A 6A A IP 6A 6A 00A 6A, termomágneses kioldó IP 00A 40A 440A MC2 megszakító, fix 0(800)x00x0 IP 00A 4A 390A 20A IP 20A 20A 22A MC megszakító, fix 0(800)x00x0 IP 20A 20A 0A A IP A 0A A IP 0A 0A A

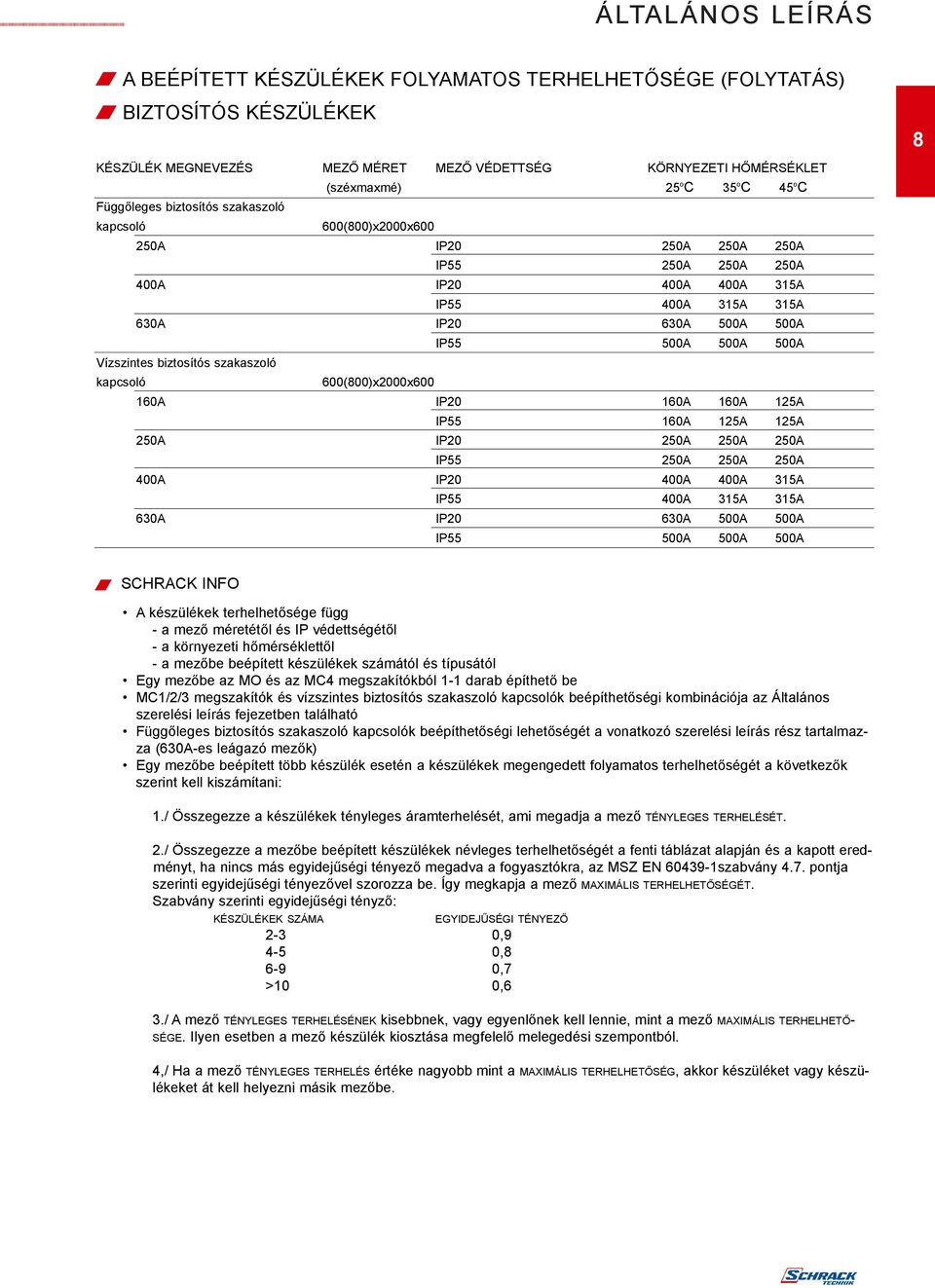

15 ÁLTALÁNOS LEÍRÁS BIZTOSÍTÓS KÉSZÜLÉKEK KÉSZÜLÉK MEGNEVEZÉS MEZÕ MÉRET MEZÕ VÉDETTSÉG KÖRNYEZETI HÕMÉRSÉKLET (széxmaxmé) 2 o C 3 o C 4 o C Függõleges biztosítós szakaszoló kapcsoló 0(800)x00x0 20A IP 20A 20A 20A IP 20A 20A 20A 400A IP 400A 400A 3A IP 400A 3A 3A 6A IP 6A 00A 00A Vízszintes biztosítós szakaszoló kapcsoló A BEÉPÍTETT KÉSZÜLÉKEK FOLYAMATOS TERHELHETÕSÉGE (FOLYTATÁS) 0(800)x00x0 IP 00A 00A 00A A IP A A 2A IP A 2A 2A 20A IP 20A 20A 20A IP 20A 20A 20A 400A IP 400A 400A 3A IP 400A 3A 3A 6A IP 6A 00A 00A IP 00A 00A 00A 8 A készülékek terhelhetõsége függ - a mezõ méretétõl és IP védettségétõl - a környezeti hõmérséklettõl - a mezõbe beépített készülékek számától és típusától Egy mezõbe az MO és az MC4 megszakítókból - darab építhetõ be MC/2/3 megszakítók és vízszintes biztosítós szakaszoló kapcsolók beépíthetõségi kombinációja az Általános szerelési leírás fejezetben található Függõleges biztosítós szakaszoló kapcsolók beépíthetõségi lehetõségét a vonatkozó szerelési leírás rész tartalmazza (6A-es leágazó mezõk) Egy mezõbe beépített több készülék esetén a készülékek megengedett folyamatos terhelhetõségét a következõk szerint kell kiszámítani:./ Összegezze a készülékek tényleges áramterhelését, ami megadja a mezõ TÉNYLEGES TERHELÉSÉT. 2./ Összegezze a mezõbe beépített készülékek névleges terhelhetõségét a fenti táblázat alapján és a kapott eredményt, ha nincs más egyidejûségi tényezõ megadva a fogyasztókra, az MSZ EN 439-szabvány 4.. pontja szerinti egyidejûségi tényezõvel szorozza be. Így megkapja a mezõ MAXIMÁLIS TERHELHETÕSÉGÉT. Szabvány szerinti egyidejûségi tényzõ: KÉSZÜLÉKEK SZÁMA EGYIDEJÛSÉGI TÉNYEZÕ 2-3 0,9 4-0, , >0 0,6 3./ A mezõ TÉNYLEGES TERHELÉSÉNEK kisebbnek, vagy egyenlõnek kell lennie, mint a mezõ MAXIMÁLIS TERHELHETÕ- SÉGE. Ilyen esetben a mezõ készülék kiosztása megfelelõ melegedési szempontból. 4,/ Ha a mezõ TÉNYLEGES TERHELÉS értéke nagyobb mint a MAXIMÁLIS TERHELHETÕSÉG, akkor készüléket vagy készülékeket át kell helyezni másik mezõbe.

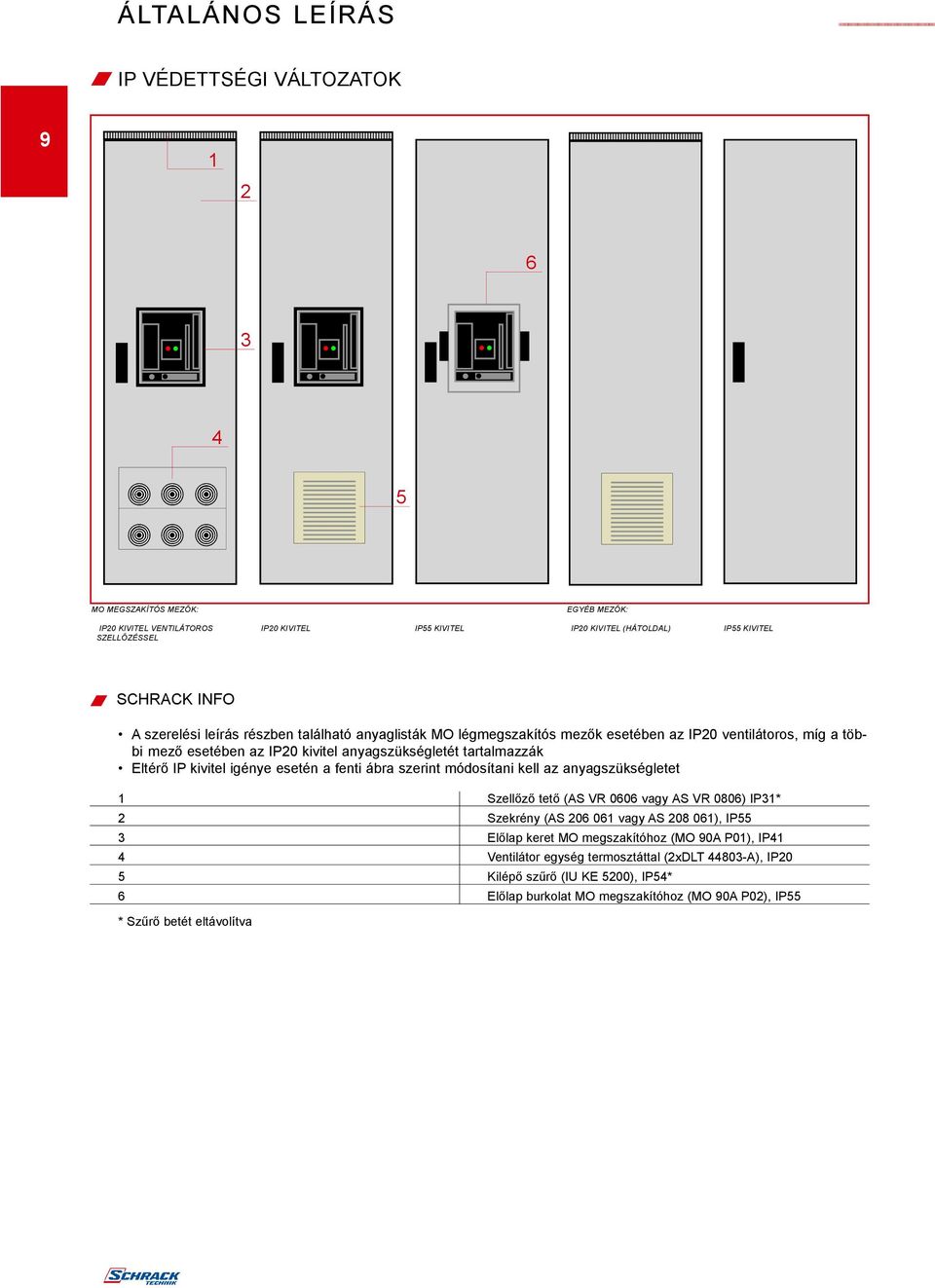

16 ÁLTALÁNOS LEÍRÁS IP VÉDETTSÉGI VÁLTOZATOK MO MEGSZAKÍTÓS MEZÕK: EGYÉB MEZÕK: IP KIVITEL VENTILÁTOROS IP KIVITEL IP KIVITEL IP KIVITEL (HÁTOLDAL) IP KIVITEL SZELLÕZÉSSEL A szerelési leírás részben található anyaglisták MO légmegszakítós mezõk esetében az IP ventilátoros, míg a többi mezõ esetében az IP kivitel anyagszükségletét tartalmazzák Eltérõ IP kivitel igénye esetén a fenti ábra szerint módosítani kell az anyagszükségletet Szellõzõ tetõ (AS VR 06 vagy AS VR 0806) IP3* 2 Szekrény (AS 6 06 vagy AS 8 06), IP 3 Elõlap keret MO megszakítóhoz (MO 90A P0), IP4 4 Ventilátor egység termosztáttal (2xDLT A), IP Kilépõ szûrõ (IU KE 0), IP4* 6 Elõlap burkolat MO megszakítóhoz (MO 90A P02), IP * Szûrõ betét eltávolítva

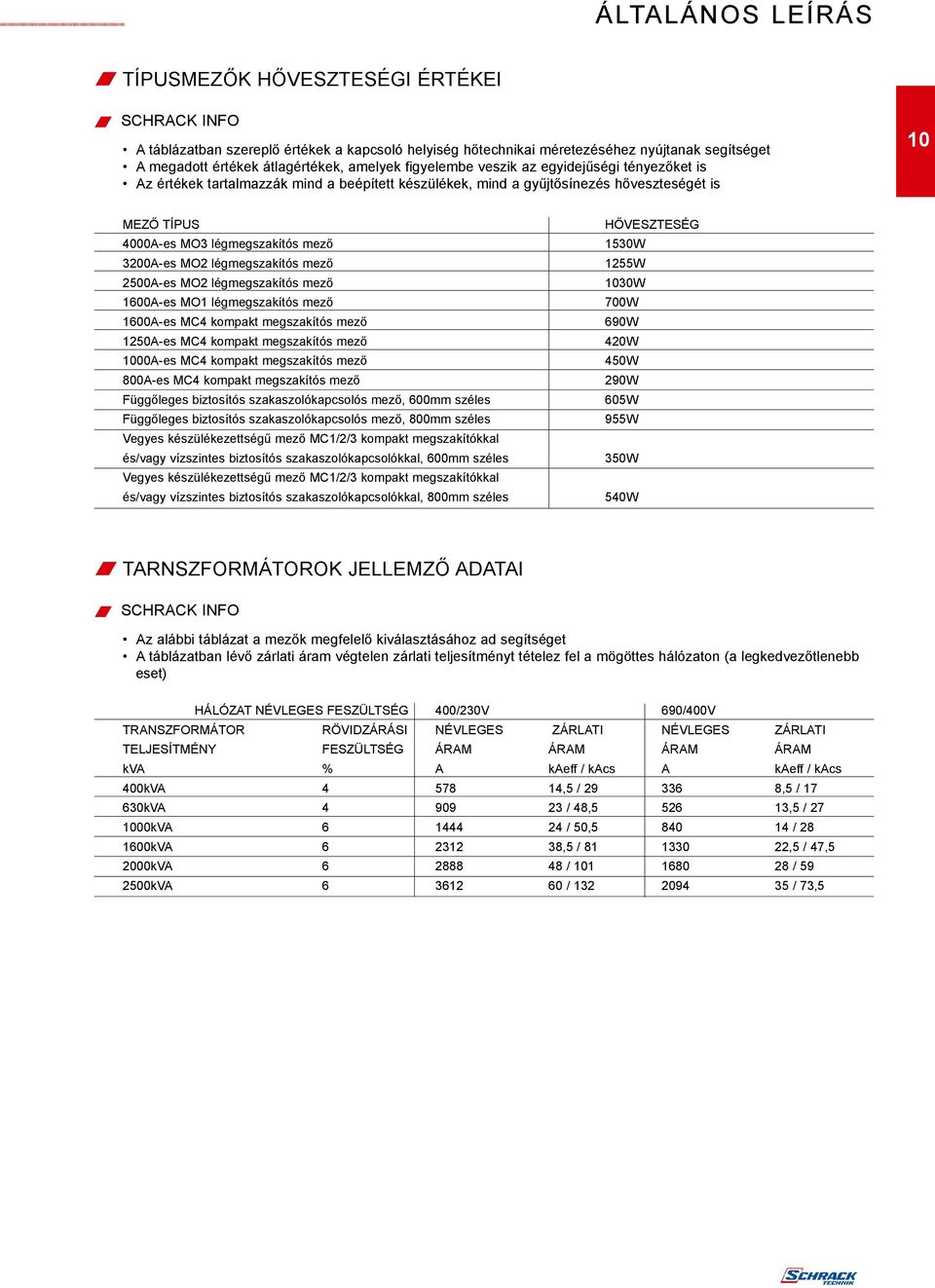

17 ÁLTALÁNOS LEÍRÁS TÍPUSMEZÕK HÕVESZTESÉGI ÉRTÉKEI A táblázatban szereplõ értékek a kapcsoló helyiség hõtechnikai méretezéséhez nyújtanak segítséget A megadott értékek átlagértékek, amelyek figyelembe veszik az egyidejûségi tényezõket is Az értékek tartalmazzák mind a beépített készülékek, mind a gyûjtõsínezés hõveszteségét is 0 MEZÕ TÍPUS 4000A-es MO3 légmegszakítós mezõ A-es MO2 légmegszakítós mezõ 200A-es MO2 légmegszakítós mezõ 0A-es MO légmegszakítós mezõ 0A-es MC4 kompakt megszakítós mezõ 20A-es MC4 kompakt megszakítós mezõ 000A-es MC4 kompakt megszakítós mezõ 800A-es MC4 kompakt megszakítós mezõ Függõleges biztosítós szakaszolókapcsolós mezõ, 0mm széles Függõleges biztosítós szakaszolókapcsolós mezõ, 800mm széles Vegyes készülékezettségû mezõ MC/2/3 kompakt megszakítókkal és/vagy vízszintes biztosítós szakaszolókapcsolókkal, 0mm széles Vegyes készülékezettségû mezõ MC/2/3 kompakt megszakítókkal és/vagy vízszintes biztosítós szakaszolókapcsolókkal, 800mm széles HÕVESZTESÉG W 2W 0W 00W 690W 4W 40W 290W W 9W 30W 40W TARNSZFORMÁTOROK JELLEMZÕ ADATAI Az alábbi táblázat a mezõk megfelelõ kiválasztásához ad segítséget A táblázatban lévõ zárlati áram végtelen zárlati teljesítményt tételez fel a mögöttes hálózaton (a legkedvezõtlenebb eset) HÁLÓZAT NÉVLEGES FESZÜLTSÉG 400/2V 690/400V TRANSZFORMÁTOR RÖVIDZÁRÁSI NÉVLEGES ZÁRLATI NÉVLEGES ZÁRLATI TELJESÍTMÉNY FESZÜLTSÉG ÁRAM ÁRAM ÁRAM ÁRAM kva % A kaeff / kacs A kaeff / kacs 400kVA 4 8 4, / , / 6kVA / 48, 26, / 2 000kVA / 0, / 28 0kVA , / 8 22, / 4, 00kVA / / 9 200kVA / / 3,

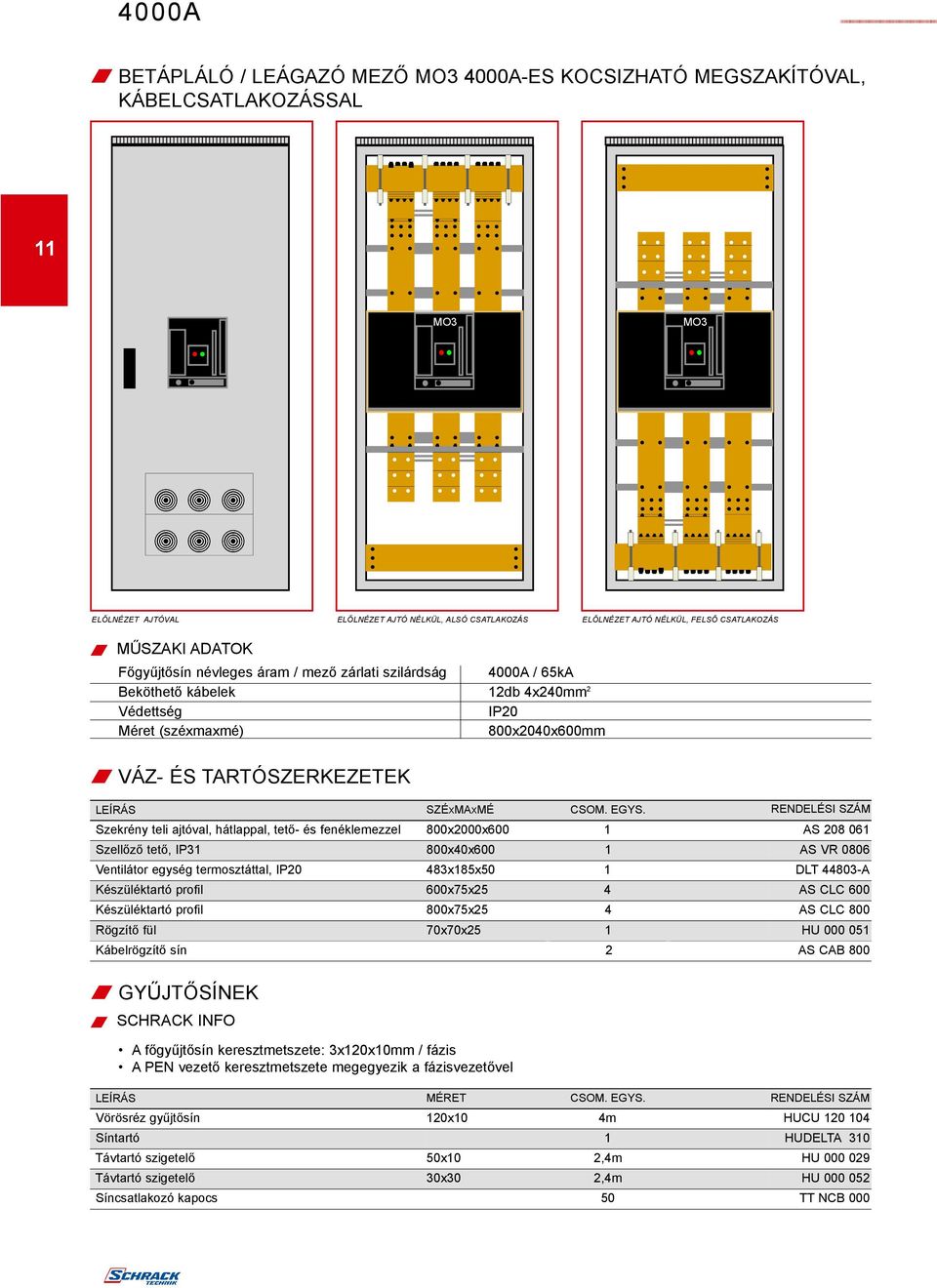

18 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL MO3 MO3 ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL, ALSÓ CSATLAKOZÁS ELÕLNÉZET AJTÓ NÉLKÜL, FELSÕ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság 4000A / 6kA Beköthetõ kábelek 2db 4x240mm 2 Védettség IP Méret (széxmaxmé) 800x40x0mm LEÍRÁS GYÛJTÕSÍNEK LEÍRÁS MÉRET CSOM. EGYS. RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó VÁZ- ÉS TARTÓSZERKEZETEK Szellõzõ tetõ, IP3 Készüléktartó profil Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs SZÉXMAXMÉ 800x40x0 800xx2 x0 0x0 x CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 0806 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Rögzítõ fül 0x0x2 HU Kábelrögzítõ sín 2 AS CAB 800 A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB 000

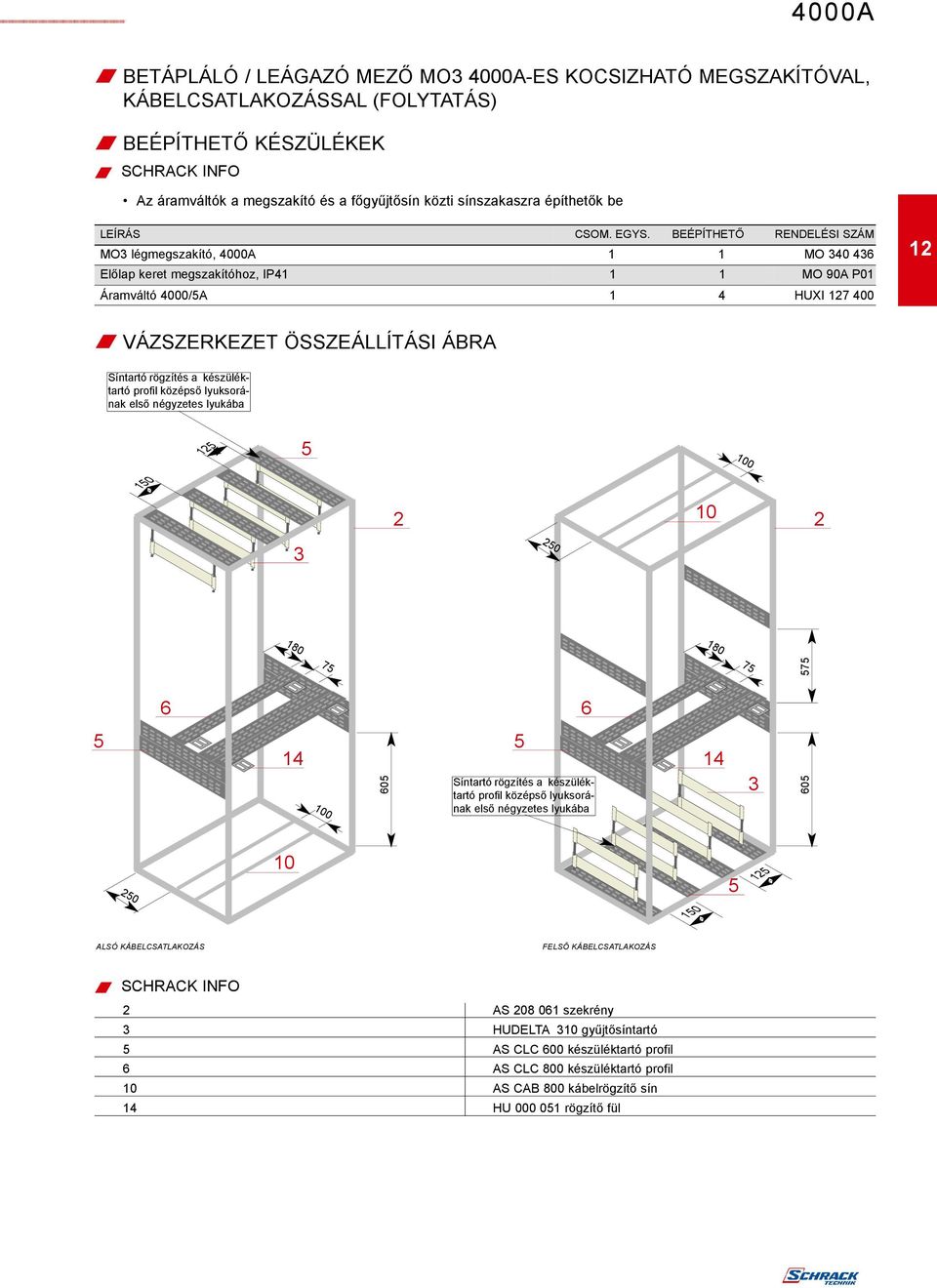

19 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) BEÉPÍTHETÕ KÉSZÜLÉKEK 0 Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be LEÍRÁS CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 Áramváltó 4000/A 4 HUXI MO 90A P0 2 VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába ALSÓ KÁBELCSATLAKOZÁS FELSÕ KÁBELCSATLAKOZÁS 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 0 AS CAB 800 kábelrögzítõ sín 4 HU rögzítõ fül 6 8 9

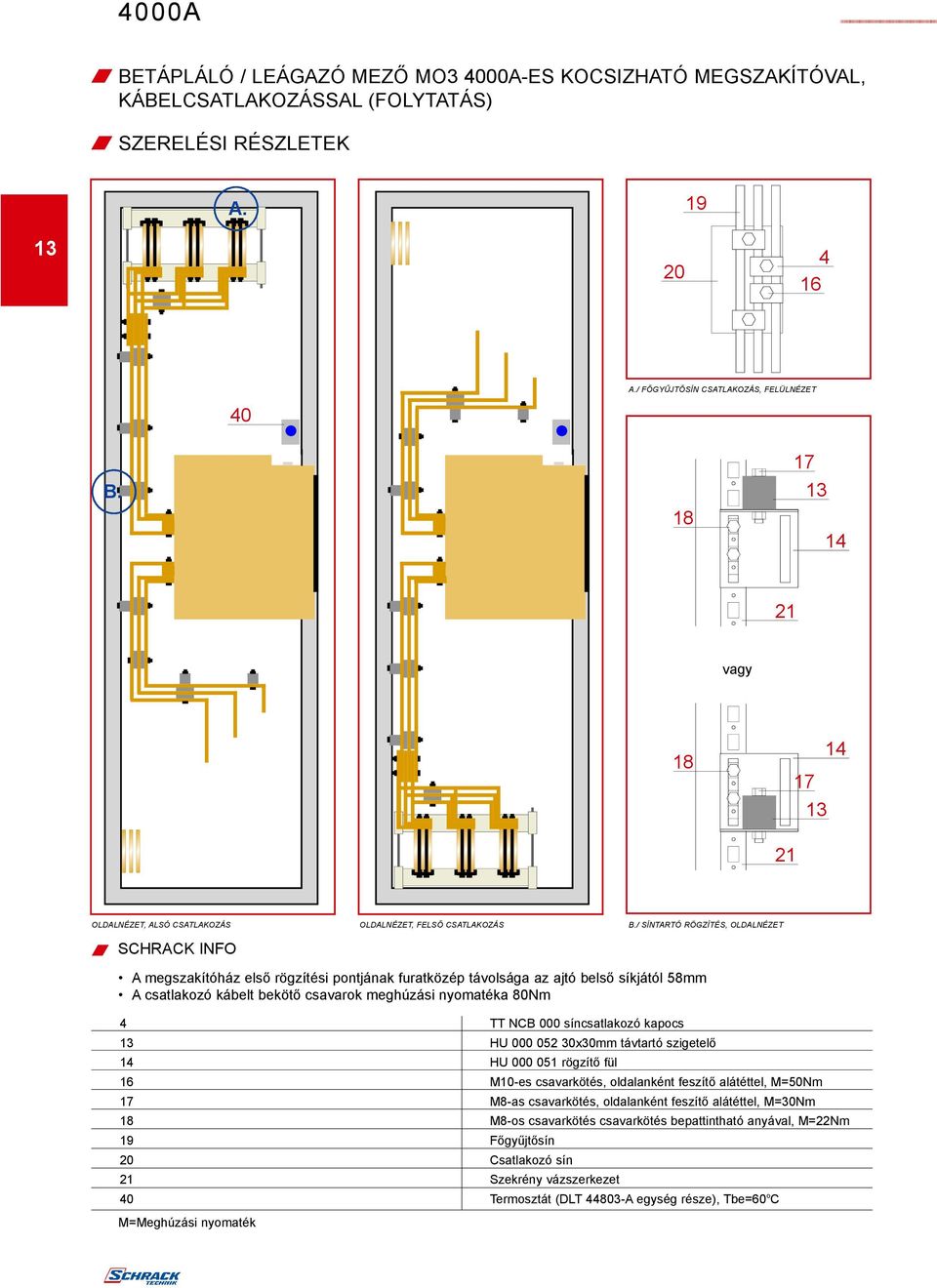

20 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) SZERELÉSI RÉSZLETEK A A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET 40 B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS OLDALNÉZET, FELSÕ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pontjának furatközép távolsága az ajtó belsõ síkjától 8mm A csatlakozó kábelt bekötõ csavarok meghúzási nyomatéka 80Nm 4 TT NCB 000 síncsatlakozó kapocs HU xmm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M8-as csavarkötés, oldalanként feszítõ alátéttel, M=Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 40 Termosztát (DLT A egység része), Tbe= o C M=Meghúzási nyomaték

21 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, ALSÓ CSATLAKOZÁS O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték 6 8 9

22 4000A 0 02 BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, FELSÕ CSATLAKOZÁS O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték

23 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, KÁBELCSATLAKOZÁSSAL (FOLYTATÁS) AJTÓ KIVÁGÁS A. kivágás: megszakító IP4 kerethez (MO90AP0) B. kivágás: 2 darab ventilátor egységhez (2 x DLT A) C kivágás: kilépõ szûrõhöz (IU KE 0) Az ajtólapon lévõ belsõ szerelõkeretet el kell távolítani! IP kivitelhez szükséges megszakító burkolat ajtó kivágás tervét lásd az Általános szerelési leírás fejezetben x O, 30 A x O, A B. 8 x O4,8 C. 29 IP, VENTILÁTOROS KIVITEL IP KIVITEL

24 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL MO3 MO ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL, ALSÓ CSATLAKOZÁS ELÕLNÉZET AJTÓ NÉLKÜL, FELSÕ CSATLAKOZÁS MÛSZAKI ADATOK Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság 4000A / 6kA Beköthetõ kábelek 2db 4x240mm 2 Védettség IP Méret (széxmaxmé) 800x40x0mm LEÍRÁS GYÛJTÕSÍNEK LEÍRÁS MÉRET CSOM. EGYS. RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó VÁZ- ÉS TARTÓSZERKEZETEK Szellõzõ tetõ, IP3 Készüléktartó profil Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs SZÉXMAXMÉ 800x40x0 800xx2 x0 0x0 x CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 0806 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Készüléktartó profil 800x40x2 4 AS CLF 800 Rögzítõ fül 0x0x2 HU Kábelrögzítõ sín 2 AS CAB 800 A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB 000

25 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL (FOLYTATÁS) BEÉPÍTHETÕ KÉSZÜLÉKEK LEÍRÁS Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 Áramváltó 4000/A 4 HUXI VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába MO 90A P Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába ALSÓ KÁBELCSATLAKOZÁS FELSÕ KÁBELCSATLAKOZÁS 0 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 8 AS CLF 800 készüléktartó profil 0 AS CAB 800 kábelrögzítõ sín 4 HU rögzítõ fül 6 8 9

26 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL (FOLYTATÁS) SZERELÉSI RÉSZLETEK 02 A A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, FELÜLNÉZET B vagy OLDALNÉZET, ALSÓ CSATLAKOZÁS OLDALNÉZET, FELSÕ CSATLAKOZÁS B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 06mm A csatlakozó kábelt bekötõ csavarok meghúzási nyomatéka 80Nm 4 TT NCB 000 síncsatlakozó kapocs HU xmm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M8-as csavarkötés, oldalanként feszítõ alátéttel, M=Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 40 Termosztát (DLT A egység része), Tbe= o C M=Meghúzási nyomaték

27 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, ALSÓ CSATLAKOZÁS O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték

28 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, FELSÕ CSATLAKOZÁS O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték

29 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, KÁBEL- CSATLAKOZÁSSAL (FOLYTATÁS) AJTÓ KIVÁGÁS A. kivágás: megszakító IP4 kerethez (MO90AP0) B. kivágás: 2 darab ventilátor egységhez (2 x DLT A) C kivágás: kilépõ szûrõhöz (IU KE 0) Az ajtólapon lévõ belsõ szerelõkeretet el kell távolítani! IP kivitelhez szükséges megszakító burkolat ajtó kivágás tervét lásd az Általános szerelési leírás fejezetben A x O, 30 A x O, B. 8 x O4,8 C IP, VENTILÁTOROS KIVITEL IP KIVITEL

30 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL MO ELÕLNÉZET AJTÓVAL MÛSZAKI ADATOK ELÕLNÉZET AJTÓ NÉLKÜL Bármilyen szokásos tokozott síncsatorna fogadására alkalmas sínezési elõkészítés Jobbos és balos kivitelben is elkészíthetõ (a dokumentáció jobbos kivitelt mutat) Csak a mezõsor végére építhetõ be! A tényleges síncsatorna ismeretében fázisonként 3 darab x0 sínnel alakítható ki az összekötés A tokozott síncsatorna fázissorrendje elõlrõl nézve: N - L - L2 - L3 Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség Méret (széxmaxmé) 4000A / 6kA IP 400x40x0mm LEÍRÁS VÁZ- ÉS TARTÓSZERKEZETEK Szellõzõ tetõ, IP3 Készüléktartó profil SZÉXMAXMÉ 0x40x0 800xx2 CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 0x00x0 AS 6 06 Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 06 Szellõzõ tetõ, IP3 800x40x0 AS VR 0806 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Készüléktartó profil 00x40x2 4 AS CLF 00 Rögzítõ fül 0x0x2 HU GYÛJTÕSÍNEK A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel

31 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) LEÍRÁS MÉRET CSOM. EGYS. RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs BEÉPÍTHETÕ KÉSZÜLÉKEK x0 0x0 x Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB LEÍRÁS CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 Áramváltó 4000/A 4 HUXI MO 90A P0 VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 80 2 Síntartó rögzítés a készüléktartó profil középsõ lyuksorában mm-ként egymáshoz rögzítve Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába 0 MEGSZAKÍTÓS MEZÕ SÍNFORDÍTÓ MEZÕ AS 6 06 szekrény 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 4 HU rögzítõ fül AS CLF 00 készüléktartó profil

32 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) SZERELÉSI RÉSZLETEK A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, ALULNÉZET B vagy A OLDALNÉZET, MEGSZAKÍTÓS MEZÕ OLDALNÉZET, SÍNFORDÍTÓ MEZÕ B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 8mm 4 TT NCB 000 síncsatlakozó kapocs HU xmm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M8-as csavarkötés, oldalanként feszítõ alátéttel, M=Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 40 Termosztát (DLT A egység része), Tbe= o C M=Meghúzási nyomaték

33 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, CSATLAKOZÓ SÍN O 0 0 O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték 6 8 9

34 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, SEGÉDSÍNEK O ~ O O O Hátsó vázszerkezeten elhelyezett PEN sín. Kialakítását l. az Általános szerelési leírásban A. A RÉSZLET, FELÜLNÉZET 23 0 ~880 O 9 2 ~0 FÁZISSÍNEK ELÕLNÉZET PEN SÍN ELÕLNÉZET PEN SÍN OLDALNÉZET 9 HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 23 x0mm-es sín M=Meghúzási nyomaték

35 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) AJTÓ KIVÁGÁS A. kivágás: megszakító IP4 kerethez (MO90AP0) B. kivágás: 2 darab ventilátor egységhez (2 x DLT A) C kivágás: kilépõ szûrõhöz (IU KE 0) Az ajtólapon lévõ belsõ szerelõkeretet el kell távolítani! IP kivitelhez szükséges megszakító burkolat ajtó kivágás tervét lásd az Általános szerelési leírás fejezetben A x O, 30 A x O, B. 8 x O4,8 C IP, VENTILÁTOROS KIVITEL IP KIVITEL

36 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL MO ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL MÛSZAKI ADATOK Bármilyen szokásos tokozott síncsatorna fogadására alkalmas sínezési elõkészítés Jobbos és balos kivitelben is elkészíthetõ (a dokumentáció jobbos kivitelt mutat) Csak a mezõsor végére építhetõ be! A tényleges síncsatorna ismeretében fázisonként 3 darab x0 sínnel alakítható ki az összekötés A tokozott síncsatorna fázissorrendje elõlrõl nézve: N - L - L2 - L3 Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség Méret (széxmaxmé) LEÍRÁS VÁZ- ÉS TARTÓSZERKEZETEK Szellõzõ tetõ, IP3 Készüléktartó profil SZÉXMAXMÉ 0x40x0 800xx2 4000A / 6kA IP 400x40x0mm CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 0x00x0 AS 6 06 Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 06 Szellõzõ tetõ, IP3 800x40x0 AS VR 0806 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Készüléktartó profil 800x40x2 4 AS CLF 800 Készüléktartó profil 00x40x2 4 AS CLF 00 Rögzítõ fül 0x0x2 HU GYÛJTÕSÍNEK A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel

37 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) LEÍRÁS MÉRET CSOM. EGYS. RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs LEÍRÁS BEÉPÍTHETÕ KÉSZÜLÉKEK x0 0x0 x Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB 000 CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 Áramváltó 4000/A 4 HUXI MO 90A P Síntartó rögzítés a készüléktartó profil középsõ lyuksorában mm-ként egymáshoz rögzítve 2 4 Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába 0 6 MEGSZAKÍTÓS MEZÕ SÍNFORDÍTÓ MEZÕ AS 6 06 szekrény 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 8 AS CLF 800 készüléktartó profil 4 HU rögzítõ fül AS CLF 00 készüléktartó profil 8 9

38 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) SZERELÉSI RÉSZLETEK B. 40 A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, ALULNÉZET vagy 2 A OLDALNÉZET, MEGSZAKÍTÓS MEZÕ OLDALNÉZET, SÍNFORDÍTÓ MEZÕ B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 06mm 4 TT NCB 000 síncsatlakozó kapocs HU xmm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M8-as csavarkötés, oldalanként feszítõ alátéttel, M=Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 40 Termosztát (DLT A egység része), Tbe= o C M=Meghúzási nyomaték

39 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, CSATLAKOZÓ SÍN O O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték 6 8 9

40 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, SEGÉDSÍNEK O ~ O O O Hátsó vázszerkezeten elhelyezett PEN sín. Kialakítását l. az Általános szerelési leírásban A. A RÉSZLET, FELÜLNÉZET 23 0 ~880 O 9 2 ~0 FÁZISSÍNEK ELÕLNÉZET PEN SÍN ELÕLNÉZET PEN SÍN OLDALNÉZET HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 23 x0mm-es sín M=Meghúzási nyomaték

41 4000A BETÁPLÁLÓ / LEÁGAZÓ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, TOKOZOTT SÍNES CSATLAKOZÁSSAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) AJTÓ KIVÁGÁS A. kivágás: megszakító IP4 kerethez (MO90AP0) B. kivágás: 2 darab ventilátor egységhez (2 x DLT A) C kivágás: kilépõ szûrõhöz (IU KE 0) Az ajtólapon lévõ belsõ szerelõkeretet el kell távolítani! IP kivitelhez szükséges megszakító burkolat ajtó kivágás tervét lásd az Általános szerelési leírás fejezetben A x O, 30 A x O, B. 8 x O4,8 C IP, VENTILÁTOROS KIVITEL IP KIVITEL

42 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL MO ELÕLNÉZET AJTÓVAL ELÕLNÉZET AJTÓ NÉLKÜL MÛSZAKI ADATOK Jobbos és balos kivitelben is elkészíthetõ (a dokumentáció jobbos kivitelt mutat) 2 Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség Méret (széxmaxmé) VÁZ- ÉS TARTÓSZERKEZETEK 4000A / 6kA IP 400x40x0mm LEÍRÁS Szellõzõ tetõ, IP3 Készüléktartó profil SZÉXMAXMÉ 0x40x0 800xx2 CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 0x00x0 AS 6 06 Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 06 Szellõzõ tetõ, IP3 800x40x0 AS VR 0806 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Rögzítõ fül 0x0x2 HU GYÛJTÕSÍNEK A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel

43 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) LEÍRÁS MÉRET CSOM. EGYS. SZÜKSÉGES RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs LEÍRÁS BEÉPÍTHETÕ KÉSZÜLÉKEK x0 0x0 x Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB 000 CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 Áramváltó 4000/A 4 HUXI VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába MO 90A P Síntartó rögzítés a készüléktartó profil középsõ lyuksorában Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába MEGSZAKÍTÓS MEZÕ SÍNFORDÍTÓ MEZÕ AS 6 06 szekrény 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 4 HU rögzítõ fül 8 9

44 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) SZERELÉSI RÉSZLETEK 02 A A./ FÕGYÛJTÕSÍN CSATLAKOZÁS, ALULNÉZET B vagy 2 4 A OLDALNÉZET, MEGSZAKÍTÓE MEZÕ OLDALNÉZET, SÍNFORDÍTÓ MEZÕ B./ SÍNTARTÓ RÖGZÍTÉS, OLDALNÉZET A megszakítóház elsõ rögzítési pont furatközép távolsága az ajtó belsõ síkjától 8mm 4 TT NCB 000 síncsatlakozó kapocs HU xmm távtartó szigetelõ 4 HU rögzítõ fül 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M8-as csavarkötés, oldalanként feszítõ alátéttel, M=Nm 8 M8-os csavarkötés csavarkötés bepattintható anyával, M=22Nm 9 Fõgyûjtõsín Csatlakozó sín 2 Szekrény vázszerkezet 40 Termosztát (DLT A egység része), Tbe= o C M=Meghúzási nyomaték

45 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, CSATLAKOZÓ SÍN O O O O HU x0mm távtartó szigetelõ HU xmm távtartó szigetelõ M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm 6 M0-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték 8 9

46 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) GYÛJTÕSÍNEZÉS, SEGÉDSÍNEK O ~ O 6 FÁZISSÍNEK ELÕLNÉZET M2-es csavarkötés, oldalanként feszítõ alátéttel, M=0Nm M=Meghúzási nyomaték 8 9

47 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES KOCSIZHATÓ MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) AJTÓ KIVÁGÁS A. kivágás: megszakító IP4 kerethez (MO90AP0) B. kivágás: 2 darab ventilátor egységhez (2 x DLT A) C kivágás: kilépõ szûrõhöz (IU KE 0) Az ajtólapon lévõ belsõ szerelõkeretet el kell távolítani! IP kivitelhez szükséges megszakító burkolat ajtó kivágás tervét lásd az Általános szerelési leírás fejezetben A x O, 30 A x O, B. 8 x O4,8 C IP, VENTILÁTOROS KIVITEL IP KIVITEL

48 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL MO ELÕLNÉZET AJTÓVAL MÛSZAKI ADATOK ELÕLNÉZET AJTÓ NÉLKÜL Jobbos és balos kivitelben is elkészíthetõ (a dokumentáció jobbos kivitelt mutat) Fõgyûjtõsín névleges áram / mezõ zárlati szilárdság Védettség Méret (széxmaxmé) LEÍRÁS VÁZ- ÉS TARTÓSZERKEZETEK Szellõzõ tetõ, IP3 Készüléktartó profil SZÉXMAXMÉ 0x40x0 800xx2 4000A / 6kA IP 400x40x0mm CSOM. EGYS. 4 RENDELÉSI SZÁM Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 0x00x0 AS 6 06 Szekrény teli ajtóval, hátlappal, tetõ- és fenéklemezzel 800x00x0 AS 8 06 AS VR 06 Szellõzõ tetõ, IP3 0x40x0 AS VR 06 Ventilátor egység termosztáttal, IP 483x8x0 DLT A Készüléktartó profil 0xx2 4 AS CLC 0 AS CLC 800 Készüléktartó profil 800x40x2 4 AS CLF 800 Rögzítõ fül 0x0x2 HU GYÛJTÕSÍNEK A fõgyûjtõsín keresztmetszete: 3xx0mm / fázis A PEN vezetõ keresztmetszete megegyezik a fázisvezetõvel

49 4000A SÍNÖSSZEKÖTÕ MEZÕ MO3 4000A-ES FIX MEGSZAKÍTÓVAL, FÕGYÛJTÕSÍN FELÜL (FOLYTATÁS) LEÍRÁS MÉRET CSOM. EGYS. SZÜKSÉGES RENDELÉSI SZÁM Vörösréz gyûjtõsín Síntartó Távtartó szigetelõ Távtartó szigetelõ Síncsatlakozó kapocs BEÉPÍTHETÕ KÉSZÜLÉKEK LEÍRÁS Az áramváltók a megszakító és a fõgyûjtõsín közti sínszakaszra építhetõk be CSOM. EGYS. BEÉPÍTHETÕ RENDELÉSI SZÁM MO3 légmegszakító, 4000A MO Elõlap keret megszakítóhoz, IP4 VÁZSZERKEZET ÖSSZEÁLLÍTÁSI ÁBRA Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába x0 0x0 x 4m HUCU 04 HUDELTA 2,4m HU ,4m HU TT NCB 000 Áramváltó 4000/A 4 HUXI MO 90A P Síntartó rögzítés a készüléktartó profil középsõ lyuksorában Síntartó rögzítés a készüléktartó profil középsõ lyuksorának elsõ négyzetes lyukába MEGSZAKÍTÓS MEZÕ SÍNFORDÍTÓ MEZÕ AS 6 06 szekrény 2 AS 8 06 szekrény 3 HUDELTA gyûjtõsíntartó AS CLC 0 készüléktartó profil 6 AS CLC 800 készüléktartó profil 8 AS CLF 800 készüléktartó profil 4 HU rögzítõ fül 6 8 9
