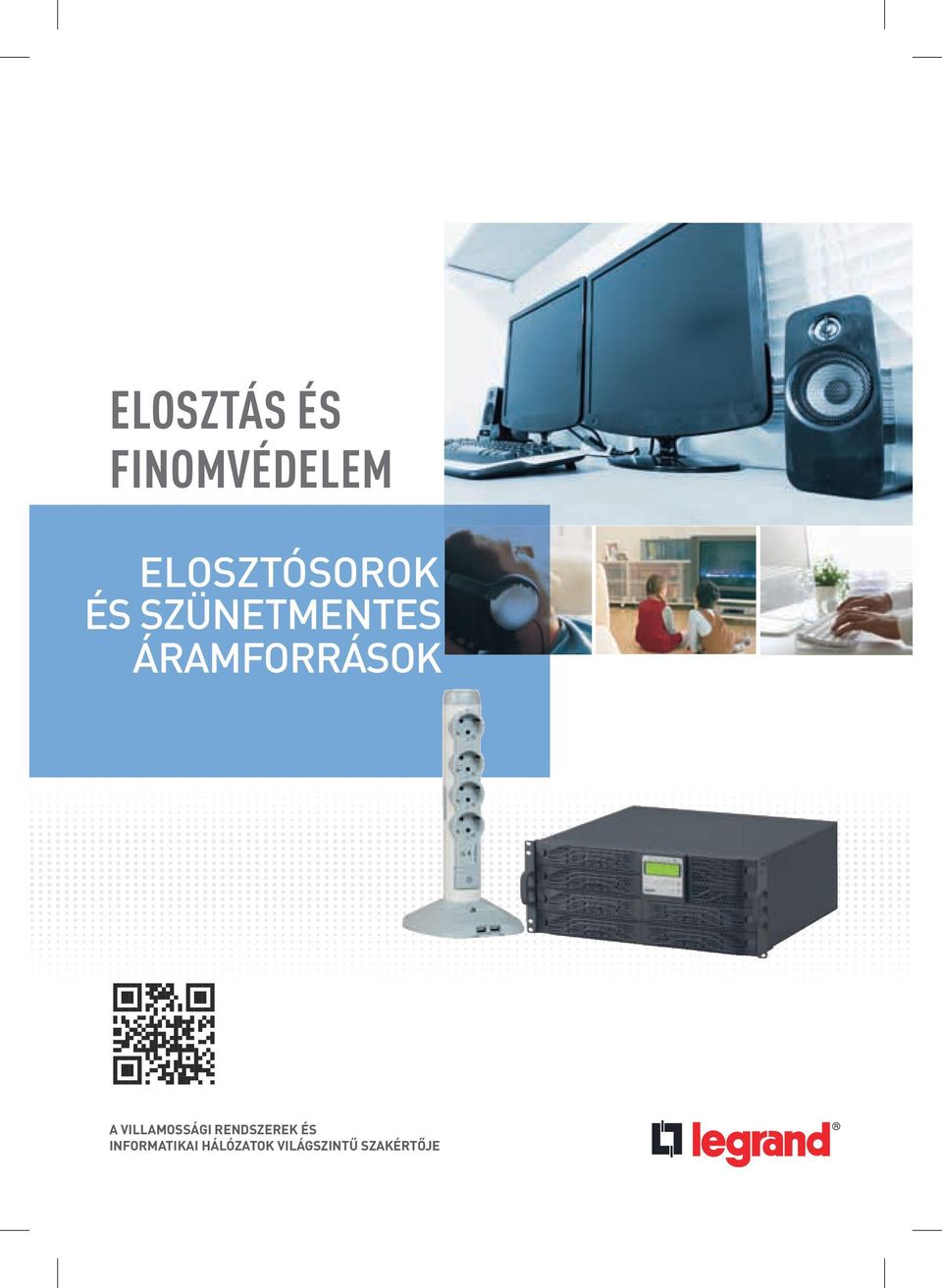

1 ELOSZTÁS ÉS FINOMVÉDELEM ELOSZTÓSOROK ÉS SZÜNETMENTES ÁRAMFORRÁSOK A VILLAMOSSÁGI RENDSZEREK ÉS INFORMATIKAI HÁLÓZATOK VILÁGSZINTŰ SZAKÉRTŐJE

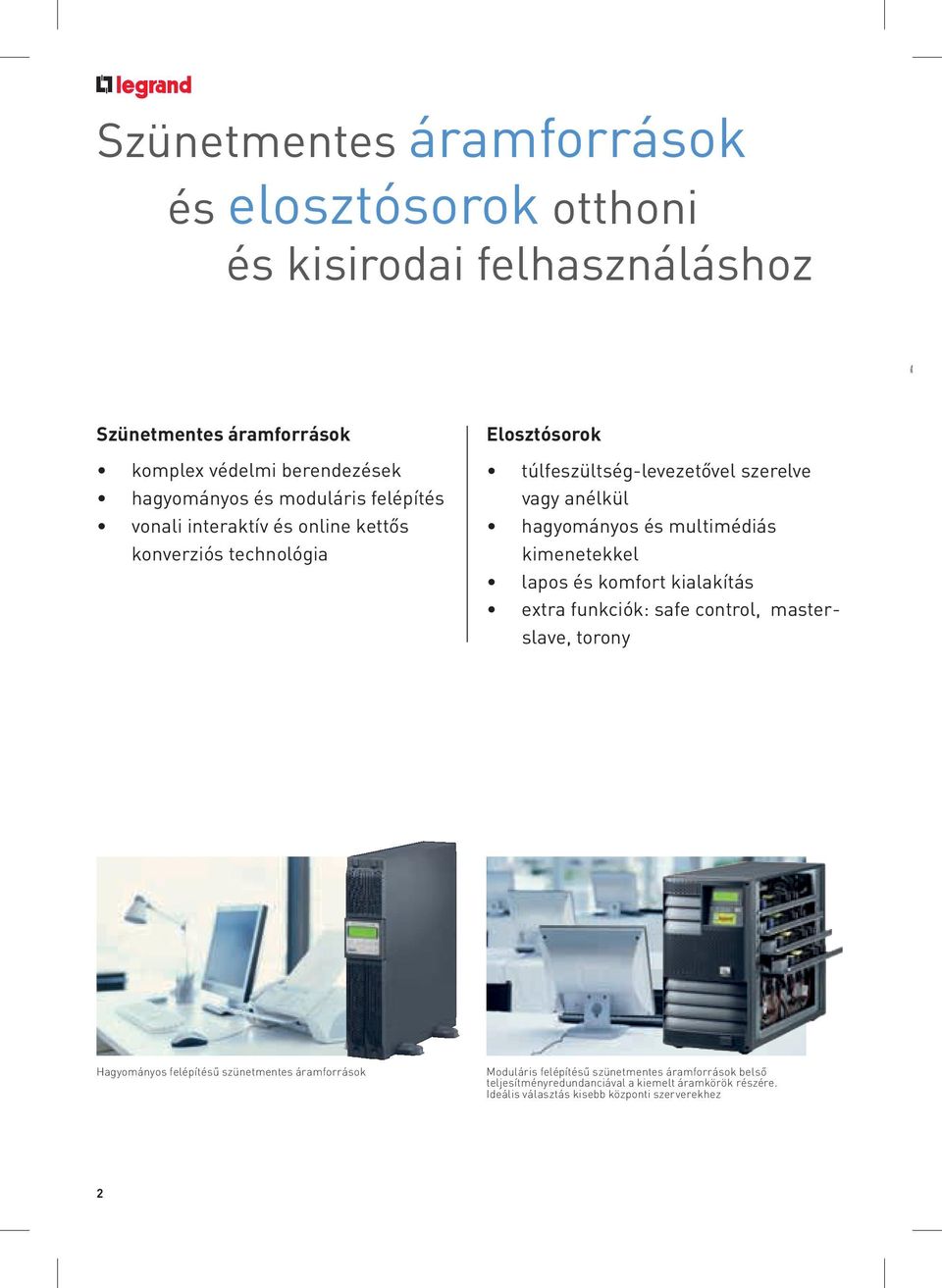

2 Ké Szünetmentes áramforrások és elosztósorok otthoni és kisirodai felhasználáshoz Op Szünetmentes áramforrások komplex védelmi berendezések hagyományos és moduláris felépítés vonali interaktív és online kettős konverziós technológia Elosztósorok túlfeszültség-levezetővel szerelve vagy anélkül hagyományos és multimédiás kimenetekkel lapos és komfort kialakítás extra funkciók: safe control, masterslave, torony Leg vagy trafó He Lap tört Rög mun bárm Hagyományos felépítésű szünetmentes áramforrások Moduláris felépítésű szünetmentes áramforrások belső teljesítményredundanciával a kiemelt áramkörök részére. Ideális választás kisebb központi szerverekhez A be meg túlfe lévő 2

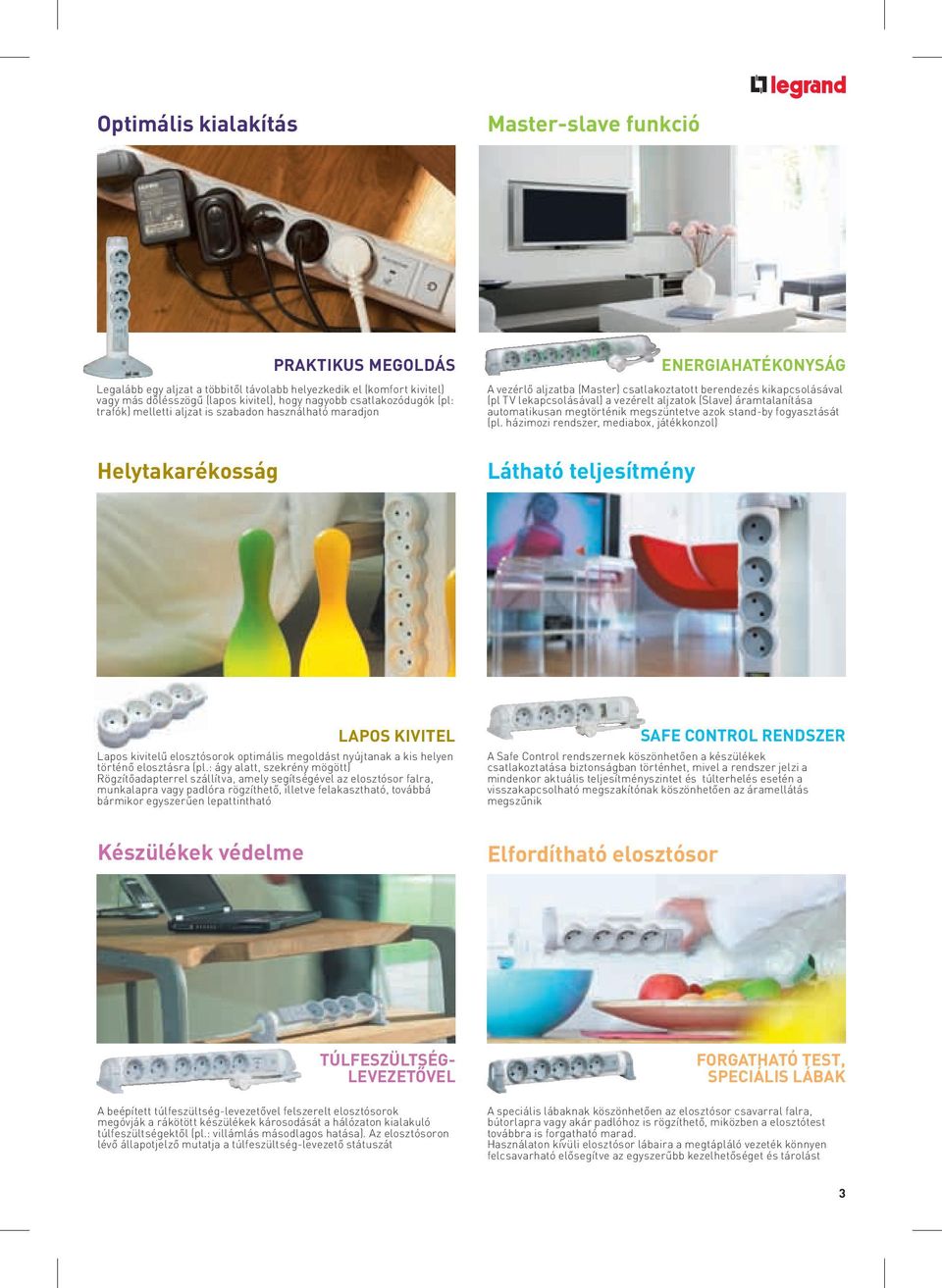

3 Optimális kialakítás Master-slave funkció PRAKTIKUS MEGOLDÁS Legalább egy aljzat a többitől távolabb helyezkedik el (komfort kivitel) vagy más dőlésszögű (lapos kivitel), hogy nagyobb csatlakozódugók (pl: trafók) melletti aljzat is szabadon használható maradjon ENERGIAHATÉKONYSÁG A vezérlő aljzatba (Master) csatlakoztatott berendezés kikapcsolásával (pl TV lekapcsolásával) a vezérelt aljzatok (Slave) áramtalanítása automatikusan megtörténik megszüntetve azok stand-by fogyasztását (pl. házimozi rendszer, mediabox, játékkonzol) Helytakarékosság Látható teljesítmény - LAPOS KIVITEL Lapos kivitelű elosztósorok optimális megoldást nyújtanak a kis helyen történő elosztásra (pl.: ágy alatt, szekrény mögött) Rögzítőadapterrel szállítva, amely segítségével az elosztósor falra, munkalapra vagy padlóra rögzíthető, illetve felakasztható, továbbá bármikor egyszerűen lepattintható SAFE CONTROL RENDSZER A Safe Control rendszernek köszönhetően a készülékek csatlakoztatása biztonságban történhet, mivel a rendszer jelzi a mindenkor aktuális teljesítményszintet és túlterhelés esetén a visszakapcsolható megszakítónak köszönhetően az áramellátás megszűnik Készülékek védelme Elfordítható elosztósor TÚLFESZÜLTSÉG- LEVEZETŐVEL A beépített túlfeszültség-levezetővel felszerelt elosztósorok megóvják a rákötött készülékek károsodását a hálózaton kialakuló túlfeszültségektől (pl.: villámlás másodlagos hatása). Az elosztósoron lévő állapotjelző mutatja a túlfeszültség-levezető státuszát FORGATHATÓ TEST, SPECIÁLIS LÁBAK A speciális lábaknak köszönhetően az elosztósor csavarral falra, bútorlapra vagy akár padlóhoz is rögzíthető, miközben a elosztótest továbbra is forgatható marad. Használaton kívüli elosztósor lábaira a megtápláló vezeték könnyen felcsavarható elősegítve az egyszerűbb kezelhetőséget és tárolást 3

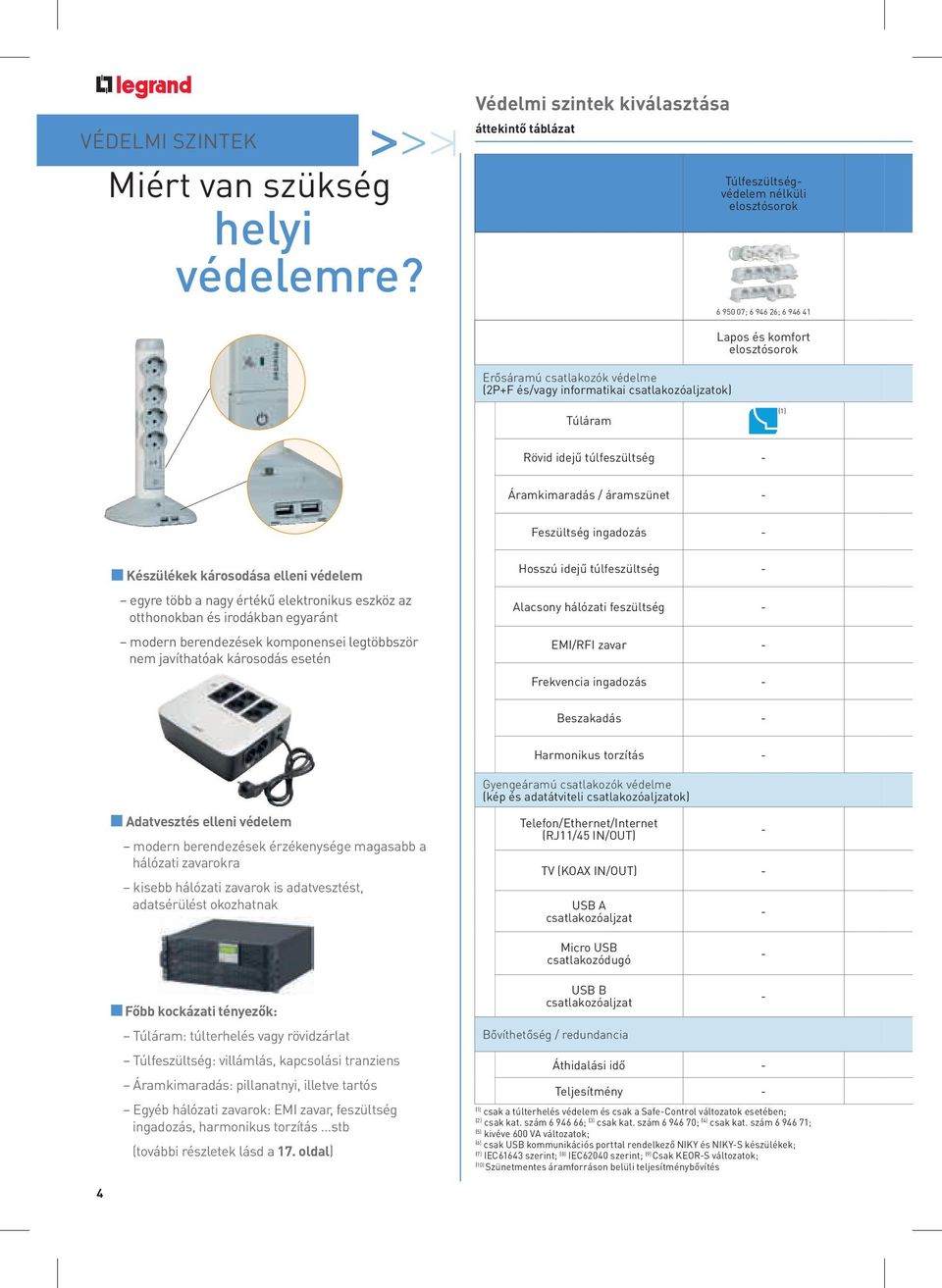

4 VÉDELMI SZINTEK Miért van szükség helyi védelemre? Védelmi szintek kiválasztása áttekintő táblázat Túlfeszültségvédelem nélküli elosztósorok ; ; Lapos és komfort elosztósorok elo Erősáramú csatlakozók védelme (2P+F és/vagy informatikai csatlakozóaljzatok) Túláram (1) Rövid idejű túlfeszültség - Áramkimaradás / áramszünet - Feszültség ingadozás - Készülékek károsodása elleni védelem egyre több a nagy értékű elektronikus eszköz az otthonokban és irodákban egyaránt modern berendezések komponensei legtöbbször nem javíthatóak károsodás esetén Hosszú idejű túlfeszültség - Alacsony hálózati feszültség - EMI/RFI zavar - Frekvencia ingadozás - Beszakadás - Harmonikus torzítás - Adatvesztés elleni védelem modern berendezések érzékenysége magasabb a hálózati zavarokra kisebb hálózati zavarok is adatvesztést, adatsérülést okozhatnak Gyengeáramú csatlakozók védelme (kép és adatátviteli csatlakozóaljzatok) Telefon/Ethernet/Internet (RJ11/45 IN/OUT) - TV (KOAX IN/OUT) - USB A csatlakozóaljzat - Micro USB csatlakozódugó - Főbb kockázati tényezők: Túláram: túlterhelés vagy rövidzárlat Túlfeszültség: villámlás, kapcsolási tranziens Áramkimaradás: pillanatnyi, illetve tartós Egyéb hálózati zavarok: EMI zavar, feszültség ingadozás, harmonikus torzítás stb (további részletek lásd a 17. oldal) USB B csatlakozóaljzat - Bővíthetőség / redundancia Áthidalási idő - Teljesítmény - (1) csak a túlterhelés védelem és csak a Safe-Control változatok esetében; (2) csak kat. szám ; (3) csak kat. szám ; (4) csak kat. szám ; (5) kivéve 600 VA változatok; (6) csak USB kommunikációs porttal rendelkező NIKY és NIKY-S készülékek; (7) IEC61643 szerint; (8) IEC62040 szerint; (9) Csak KEOR-S változatok; (10) Szünetmentes áramforráson belüli teljesítménybővítés 4

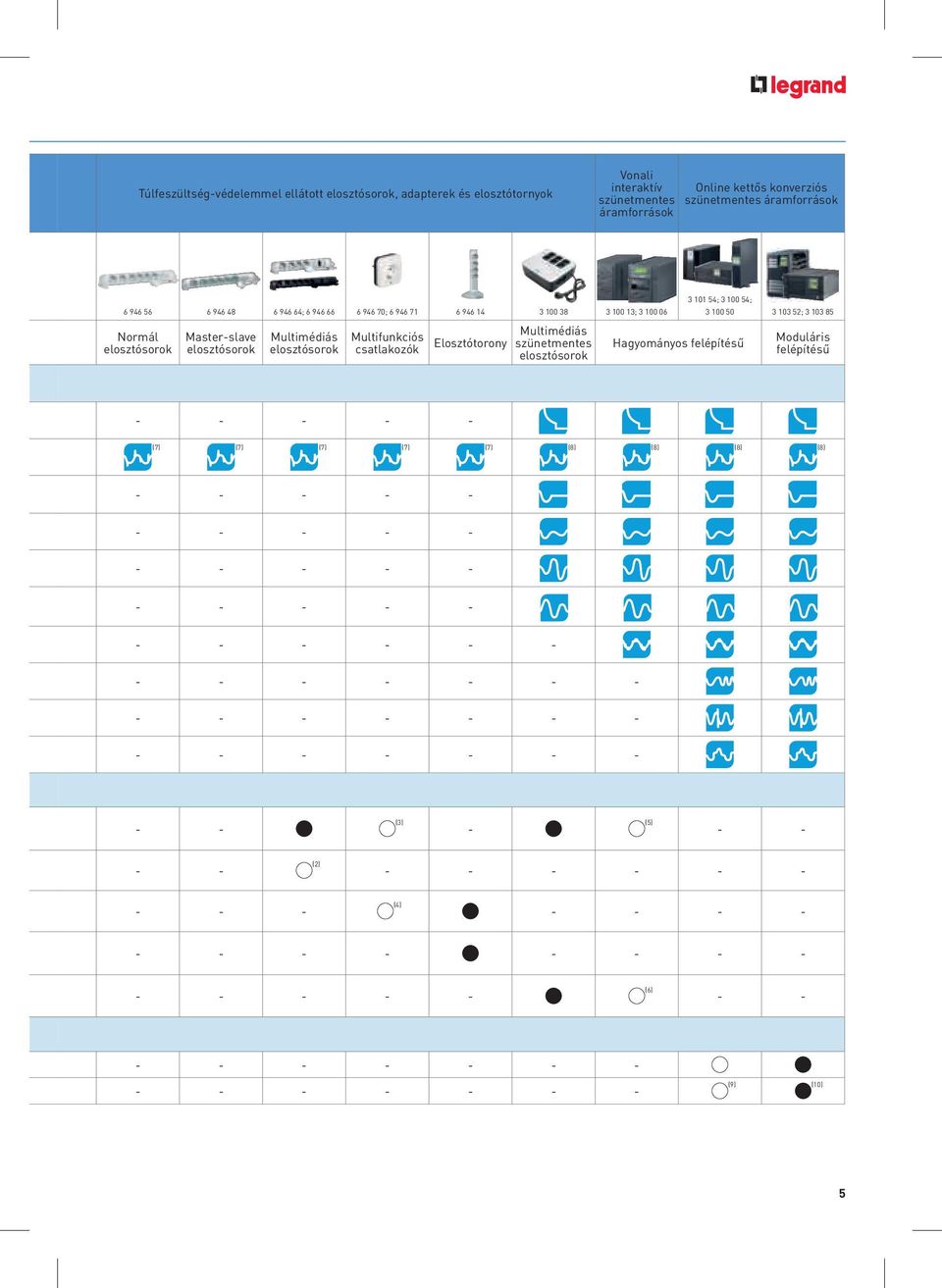

5 Túlfeszültség-védelemmel ellátott elosztósorok, adapterek és elosztótornyok Vonali interaktív szünetmentes áramforrások Online kettős konverziós szünetmentes áramforrások ; ; ; ; ; ; Normál Master-slave Multimédiás Multifunkciós Multimédiás elosztósorok elosztósorok elosztósorok csatlakozók Elosztótorony szünetmentes Hagyományos felépítésű Moduláris elosztósorok felépítésű (7) (7) (7) (7) (7) (8) (8) (8) (8) :500 1:500 1:500 1:500 A4 A4 A4 A (3) - (5) (2) (4) (6) (9) (10) 5

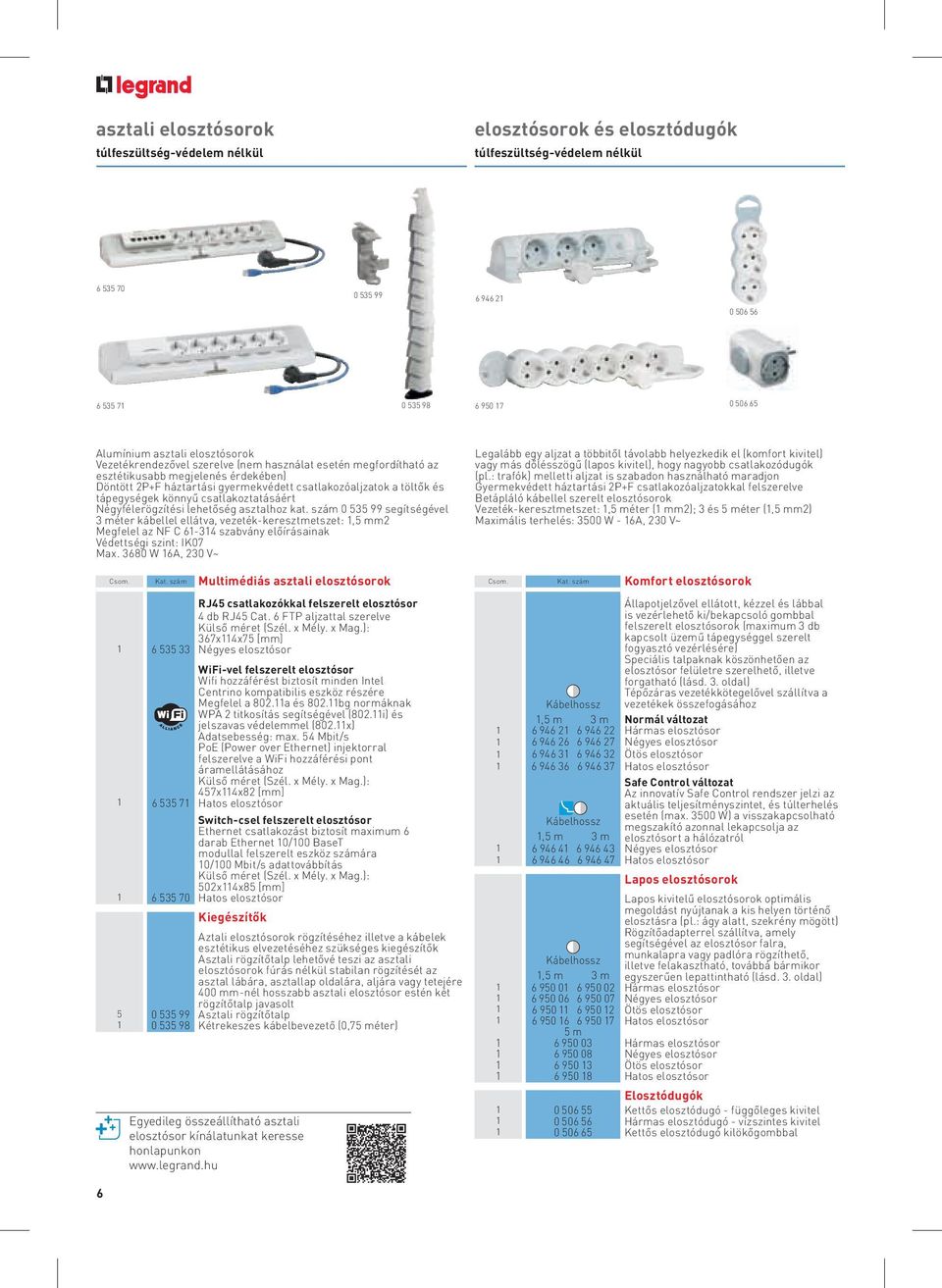

6 asztali elosztósorok túlfeszültség-védelem nélkül elosztósorok és elosztódugók túlfeszültség-védelem nélkül mu túlf Alumínium asztali elosztósorok Vezetékrendezővel szerelve (nem használat esetén megfordítható az esztétikusabb megjelenés érdekében) Döntött 2P+F háztartási gyermekvédett csatlakozóaljzatok a töltők és tápegységek könnyű csatlakoztatásáért Négyfélerögzítési lehetőség asztalhoz kat. szám segítségével 3 méter kábellel ellátva, vezeték-keresztmetszet: 1,5 mm2 Megfelel az NF C szabvány előírásainak Védettségi szint: IK07 Max W 16A, 230 V~ 6 Csom. Kat. szám Multimédiás asztali elosztósorok RJ45 csatlakozókkal felszerelt elosztósor 4 db RJ45 Cat. 6 FTP aljzattal szerelve Külső méret (Szél. x Mély. x Mag.): 367x114x75 [mm] Négyes elosztósor WiFi-vel felszerelt elosztósor Wifi hozzáférést biztosít minden Intel Centrino kompatibilis eszköz részére Megfelel a a és bg normáknak WPA 2 titkosítás segítségével (802.11i) és jelszavas védelemmel (802.11x) Adatsebesség: max. 54 Mbit/s PoE (Power over Ethernet) injektorral felszerelve a WiFi hozzáférési pont áramellátásához Külső méret (Szél. x Mély. x Mag.): 457x114x82 [mm] Hatos elosztósor Switch-csel felszerelt elosztósor Ethernet csatlakozást biztosít maximum 6 darab Ethernet 10/100 BaseT modullal felszerelt eszköz számára 10/100 Mbit/s adattovábbítás Külső méret (Szél. x Mély. x Mag.): 502x114x85 [mm] Hatos elosztósor Kiegészítők Aztali elosztósorok rögzítéséhez illetve a kábelek esztétikus elvezetéséhez szükséges kiegészítők Asztali rögzítőtalp lehetővé teszi az asztali elosztósorok fúrás nélkül stabilan rögzítését az asztal lábára, asztallap oldalára, aljára vagy tetejére 400 mm-nél hosszabb asztali elosztósor estén két rögzítőtalp javasolt Asztali rögzítőtalp Kétrekeszes kábelbevezető (0,75 méter) Egyedileg összeállítható asztali elosztósor kínálatunkat keresse honlapunkon Legalább egy aljzat a többitől távolabb helyezkedik el (komfort kivitel) vagy más dőlésszögű (lapos kivitel), hogy nagyobb csatlakozódugók (pl.: trafók) melletti aljzat is szabadon használható maradjon Gyermekvédett háztartási 2P+F csatlakozóaljzatokkal felszerelve Betápláló kábellel szerelt elosztósorok Vezeték-keresztmetszet: 1,5 méter (1 mm2); 3 és 5 méter (1,5 mm2) Maximális terhelés: 3500 W - 16A, 230 V~ Túlf Hely pén Gye Egy mar Dön Tépő Spe Max CsC

7 multifunikciós csatlakozók, elosztósorok és elosztóoszlop túlfeszültség -védelemmel szerelve (elöl és oldalnézet) Túlfeszültség-levezetővel ellátott készülékek, beépített állapotjelzővel - 3. viszgálati osztály (D) Helyi védelemként biztosítják a csatlakoztatott elektronikus készülékek túlfeszültség-védelmét (számítógép, DVD, játékkonzol, TV, HIFI, médiabox, pénztárgép...stb) Gyermekvédett háztartási 2P+F csatlakozóaljzatokkal szerelve: Uc = 250V; Uoc = 4kV; Up = 1 kv Egy vagy több aljzat a többitől távolabb helyezkedik el, hogy a csatlakoztatott nagyobb csatlakozódugók (pl. trafók) melletti aljzatok is használhatóak maradjanak Döntött kialakítású aljzatoknak köszönhetően a vezetékek nem gátolják a szomszédos aljzatokhoz történő hozzáférést Tépőzáras vezetékkötegelővel szállítva a vezetékek összefogásához Speciális talpaknak köszönhetően az elosztósorok felületre szerelhetőek, illetve forgathatóak Maximális terhelés: 3500W - 16A - 250V~ z s ó tt) Csom. Kat. szám Multimédiás elosztósorok és elosztótorony Állapotjelzővel ellátott kézzel és lábbal is vezérlehető ki/bekapcsoló gombbal felszerelt elosztósorok (maximum 3 db kapcsolt üzemű tápegységgel szerelt fogyasztó vezérlésére) Védettségi szint: IP20 Elosztósor RJ11/45 IN/OUT csatlakozókkal Kibővített multimédiás túlfeszültség-védelem telefon vonal és Internet/Ethernet hálózatok számára RJ11/45: Uoc=2kV, Uc=200 V; Up=600V; Imax=1,5kA 2 méter kábellel szerelve Esztétikus kialakítás lakossági / irodai környezetbe Négyes elosztósor Elosztósor RJ11/45 és KOAX IN/OUT csatlakozókkal 6 db háztartási 2P+F aljzattal szerelve - 4 db kapcsolóval vezérelhető - 2 db kapcsoló állapotától független Kibővített multimédiás túlfeszültség-védelem: - telefon vonal és Internet/Ethernet hálózatok számára - televíziók számára RJ11/45: Uoc=2kV, Uc=200 V; Up=600V; Imax=1,5kA KOAX: Uc=50V; Up=900V; Imax=5kA Esztétikus kialakítás informatikai környezetbe 1,5 méter kábellel szerelve Tartozékok: - 1,5 méter hosszú RJ11 vezeték - 1,8 méter hosszú KOAX kábel Hatos elosztósor Elosztótorony USB aljzatokkal és micro USB dugóval Kibővített multimédiás túlfeszültség-védelem: - 2 x USB A csatlakozóaljzat (telefonok, táblagépek, zenelejátszók kábeles töltéséhez) - 1 x micro USB B csatlakozódugó (okostelefonok közvetlen töltéséhez) USB csatlakozók teljesítménye: 5V / 1000 ma Esztétikus kialakítás lakossági / irodai környezetbe 2 méter kábellel szerelve Elforgatható tartóoszlop Négyes elosztótorony Fedezze fel a multifunkciós csatlakozók felhasználási előnyeit 7

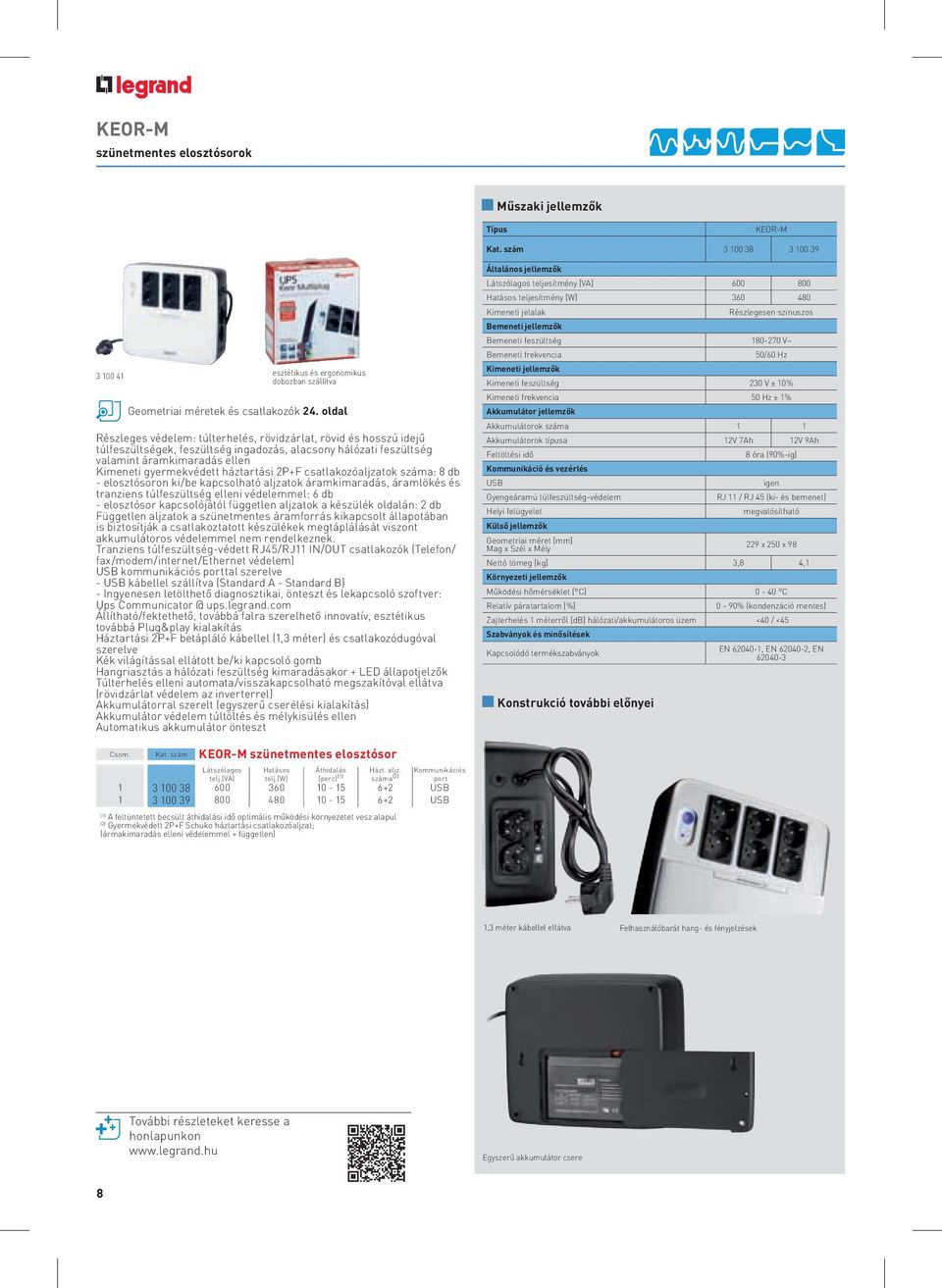

8 KEOR-M szünetmentes elosztósorok 1:500 A4 NI egy Műszaki jellemzők Típus KEOR-M esztétikus és ergonomikus dobozban szállítva Geometriai méretek és csatlakozók 24. oldal Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség valamint áramkimaradás ellen Kimeneti gyermekvédett háztartási 2P+F csatlakozóaljzatok száma: 8 db - elosztósoron ki/be kapcsolható aljzatok áramkimaradás, áramlökés és tranziens túlfeszültség elleni védelemmel: 6 db - elosztósor kapcsolójától független aljzatok a készülék oldalán: 2 db Független aljzatok a szünetmentes áramforrás kikapcsolt állapotában is biztosítják a csatlakoztatott készülékek megtáplálását viszont akkumulátoros védelemmel nem rendelkeznek. Tranziens túlfeszültség-védett RJ45/RJ11 IN/OUT csatlakozók (Telefon/ fax/modem/internet/ethernet védelem) USB kommunikációs porttal szerelve - USB kábellel szállítva (Standard A - Standard B) - Ingyenesen letölthető diagnosztikai, önteszt és lekapcsoló szoftver: Ups ups.legrand.com Állítható/fektethető, továbbá falra szerelhető innovatív, esztétikus továbbá Plug&play kialakítás Háztartási 2P+F betápláló kábellel (1,3 méter) és csatlakozódugóval szerelve Kék világítással ellátott be/ki kapcsoló gomb Hangriasztás a hálózati feszültség kimaradásakor + LED állapotjelzők Túlterhelés elleni automata/visszakapcsolható megszakítóval ellátva (rövidzárlat védelem az inverterrel) Akkumulátorral szerelt (egyszerű cserélési kialakítás) Akkumulátor védelem túltöltés és mélykisülés ellen Automatikus akkumulátor önteszt Csom. Kat. szám KEOR-M szünetmentes elosztósor Látszólagos telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Házt. aljz. száma (2) (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) Gyermekvédett 2P+F Schuko háztartási csatlakozóaljzat; (ármakimaradás elleni védelemmel + független) Kommunikációs port USB USB Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Kimeneti jelalak Részlegesen szinuszos Bemeneti jellemzők Bemeneti feszültség V~ Bemeneti frekvencia 50/60 Hz Kimeneti jellemzők Kimeneti feszültség 230 V ± 10% Kimeneti frekvencia 50 Hz ± 1% Akkumulátor jellemzők Akkumulátorok száma 1 1 Akkumulátorok típusa 12V 7Ah 12V 9Ah Feltöltési idő 8 óra (90%-ig) Kommunikáció és vezérlés USB igen Gyengeáramú túlfeszültség-védelem RJ 11 / RJ 45 (ki- és bemenet) Helyi felügyelet megvalósítható Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély 229 x 250 x 98 Nettó tömeg [kg] 3,8 4,1 Környezeti jellemzők Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] 0-90% (kondenzáció mentes) Zajterhelés 1 méterről [db] hálózati/akkumulátoros üzem <40 / <45 Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN Konstrukció további előnyei Rés vala Tran Plug Akk Akk Auto Hide Auto Han USB Ingy Auto Túlt Kés - 1 d - ma CsC 1,3 méter kábellel ellátva Felhasználóbarát hang- és fényjelzések További részleteket keresse a honlapunkon Egyszerű akkumulátor csere (1) A (2) IE (3) Gy 8

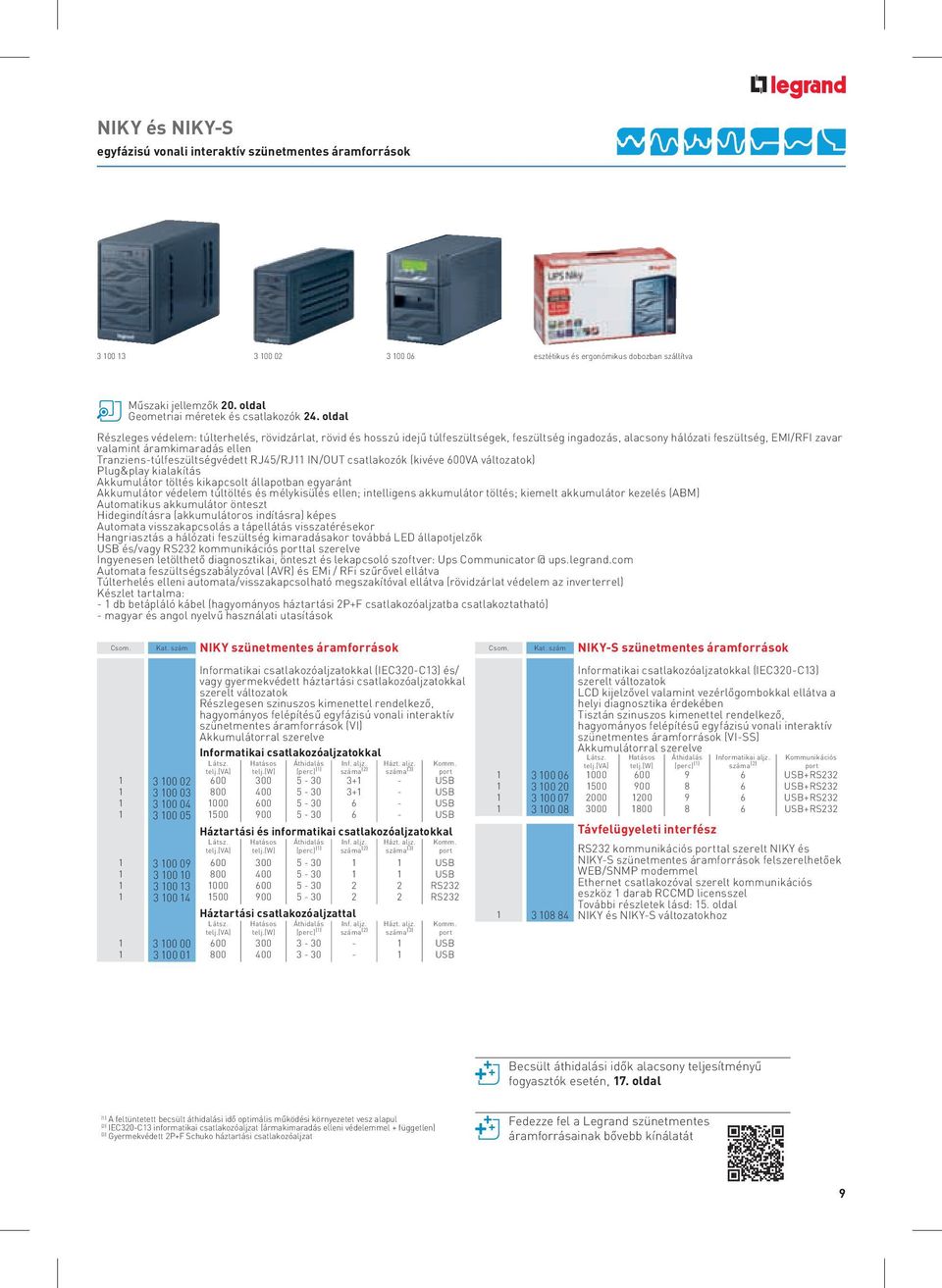

9 NIKY és NIKY-S egyfázisú vonali interaktív szünetmentes áramforrások 1:500 A esztétikus és ergonómikus dobozban szállítva Műszaki jellemzők 20. oldal Geometriai méretek és csatlakozók 24. oldal Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar valamint áramkimaradás ellen Tranziens-túlfeszültségvédett RJ45/RJ11 IN/OUT csatlakozók (kivéve 600VA változatok) Plug&play kialakítás Akkumulátor töltés kikapcsolt állapotban egyaránt Akkumulátor védelem túltöltés és mélykisülés ellen; intelligens akkumulátor töltés; kiemelt akkumulátor kezelés (ABM) Automatikus akkumulátor önteszt Hidegindításra (akkumulátoros indításra) képes Automata visszakapcsolás a tápellátás visszatérésekor Hangriasztás a hálózati feszültség kimaradásakor továbbá LED állapotjelzők USB és/vagy kommunikációs porttal szerelve Ingyenesen letölthető diagnosztikai, önteszt és lekapcsoló szoftver: Ups ups.legrand.com Automata feszültségszabályzóval (AVR) és EMi / RFi szűrővel ellátva Túlterhelés elleni automata/visszakapcsolható megszakítóval ellátva (rövidzárlat védelem az inverterrel) Készlet tartalma: - 1 db betápláló kábel (hagyományos háztartási 2P+F csatlakozóaljzatba csatlakoztatható) - magyar és angol nyelvű használati utasítások Látsz. Hatásos Áthidalás Inf. aljz. Házt. aljz. Komm. telj.[va] telj.[w] [perc] (1) száma (2) száma (3) port USB USB USB USB Háztartási és informatikai csatlakozóaljzatokkal Látsz. Hatásos Áthidalás Inf. aljz. Házt. aljz. Komm. telj.[va] telj.[w] [perc] (1) száma (2) száma (3) port USB USB Háztartási csatlakozóaljzattal Látsz. Hatásos Áthidalás Inf. aljz. Házt. aljz. Komm. telj.[va] telj.[w] [perc] (1) száma (2) száma (3) port USB USB Csom. Kat. szám NIKY-S szünetmentes áramforrások Informatikai csatlakozóaljzatokkal (IEC320-C13) szerelt változatok LCD kijelzővel valamint vezérlőgombokkal ellátva a helyi diagnosztika érdekében Tisztán szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív szünetmentes áramforrások (VI-SS) Akkumulátorral szerelve Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Informatikai aljz. száma (2) Kommunikációs port USB USB USB USB+ Távfelügyeleti interfész kommunikációs porttal szerelt NIKY és NIKY-S szünetmentes áramforrások felszerelhetőek WEB/SNMP modemmel Ethernet csatlakozóval szerelt kommunikációs eszköz 1 darab RCCMD licensszel További részletek lásd: 15. oldal NIKY és NIKY-S változatokhoz Becsült áthidalási idők alacsony teljesítményű fogyasztók esetén, 17. oldal (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) IEC320-C13 informatikai csatlakozóaljzat (ármakimaradás elleni védelemmel + független) (3) Gyermekvédett 2P+F Schuko háztartási csatlakozóaljzat Fedezze fel a Legrand szünetmentes áramforrásainak bővebb kínálatát 9

10 KEOR LINE RT egyfázisú vonali interaktív szünetmentes áramforrások 1:500 A4 KE egy Geometriai méretek és csatlakozók 25. oldal Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Toronyként és rack szekrénybe szerelve is alkalmazható Elfordítható LCD kijelzővel, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Soros kommunikációs portok: USB + Optimalizált kialakításának köszönhetően kisebb mélységű rack szekrényekben is elhelyezhető: - KEOR LINE RT 1000/1500: 600 mm mélységű rack szekrény - KEOR LINE RT 2200/3000: 800 mm mélységű rack szekrény Plug&play kialakítás Halk működés, intelligens ventillátor szabályzás Magas hatékonyság: 95% (normál üzemben) Tranziens túlfeszültség-védett RJ45/RJ11 IN/OUT csatlakozók (Telefon/ fax/modem/internet/ethernet védelem) áramlökések és tranziensek ellen Kiemelt akkumulátor kezelés (ABM) és öndiagnosztika Magas kimeneti teljesítménytényező: 0,9 Kimeneti és bemeneti megszakítóval Tűzvédelmi lekapcsoló kontaktussal ellátva (EPO) Hidegindításra képes (akkumulátoros indításra) Csom. Kat. szám Szünetmentes áramforrások Informatikai csatlakozóaljzatokkal (IEC320-C13) szerelt változatok (10 A és 16 A kimenetekkel) Elfordítható LCD kijelzővel valamint vezérlő nyomógombokkal ellátva a helyi diagnosztika érdekében Tisztán szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív szünetmentes áramforrások (VI-SS) Akkumulátorral szerelve Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Inf. aljz. száma (2) (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) IEC320-C13 informatikai csatlakozóaljzat (10A + 16A csatlakozóaljzatok) Rack méret [U] Tömeg [kg] Kiegészítők Rack rögzítőkészlet Állítható mélységű fix rögzítősín rack szekrényekhez Csavarokkal szállítva Mellső és hátsó tartóbordához rögzíthető Tartóbordák közötti távolság: mm Bármely KEOR LINE RT változathoz WEB/SNMP kártya Ethernet csatlakozóval szerelt kommunikációs eszköz 1 darab RCCMD licensszel További részletek lásd: 15. oldal Bármely KEOR LINE RT változathoz Műszaki jellemzők Típus KEOR LINE RT Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Vonali interaktív VI-SS Kimeneti jelalak Tisztán szinuszos Architektúra Hagyományos (Stand-alone) felépítésű, torony és rack Bemeneti jellemzők Bemeneti feszültség 230 V ± 10% Bemeneti frekvencia Hz Bemeneti feszültség tartomány V~ Kimeneti jellemzők Kimeneti feszültség 230 V ± 10% Kimeneti frekvencia 50/60 Hz ± 0,5% Kimeneti THD < 3% lineáris terhelés esetén Akkumulátor jellemzők Akkumulátorok száma Akkumulátorok típusa 12V 7Ah 12V 9Ah 12V 7Ah 12V 9Ah Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Forgatható LCD kijelző három nyomógombbal és három állapotjelző LED-del Gyengeáramú túlfeszültség-védelem RJ 11 / RJ 45 (ki- és bemenet) Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély 440 x 88 (2U) x x 88 (2U) x 650 Nettó tömeg [kg] Környezeti jellemzők Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] 0-95% (kondenzáció mentes) Zajterhelés (1 méterről) [db] <40 db Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN Telje frek Telje Felh Digi Kiem HotS Plug Beé Aktí Véde Mag Tűzv Hide RS2 Viss WEB szer Bels CsC Fedezze fel a Legrand irodai rendszereit (1) A (2) IE (3) G 10

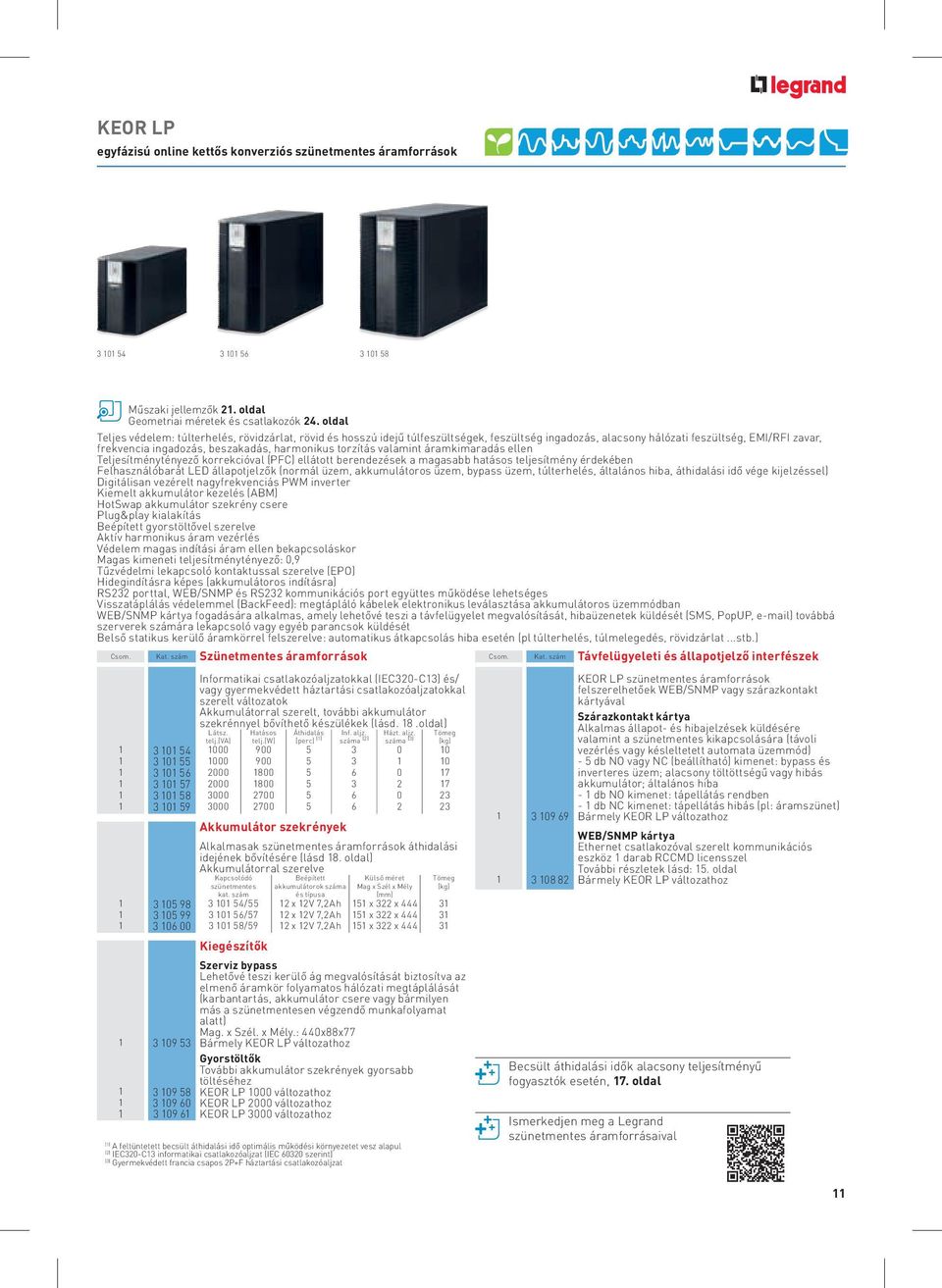

11 KEOR LP egyfázisú online kettős konverziós szünetmentes áramforrások 1:500 A Műszaki jellemzők 21. oldal Geometriai méretek és csatlakozók 24. oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Felhasználóbarát LED állapotjelzők (normál üzem, akkumulátoros üzem, bypass üzem, túlterhelés, általános hiba, áthidalási idő vége kijelzéssel) Digitálisan vezérelt nagyfrekvenciás PWM inverter Kiemelt akkumulátor kezelés (ABM) HotSwap akkumulátor szekrény csere Plug&play kialakítás Beépített gyorstöltővel szerelve Aktív harmonikus áram vezérlés Védelem magas indítási áram ellen bekapcsoláskor Magas kimeneti teljesítménytényező: 0,9 Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Hidegindításra képes (akkumulátoros indításra) porttal, WEB/SNMP és kommunikációs port együttes működése lehetséges Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl túlterhelés, túlmelegedés, rövidzárlat...stb.) Csom. Kat. szám Szünetmentes áramforrások Csom. Kat. szám Távfelügyeleti és állapotjelző interfészek Informatikai csatlakozóaljzatokkal (IEC320-C13) és/ vagy gyermekvédett háztartási csatlakozóaljzatokkal szerelt változatok Akkumulátorral szerelt, további akkumulátor szekrénnyel bővíthető készülékek (lásd. 18.oldal) Látsz. Hatásos Áthidalás Inf. aljz. Házt. aljz. Tömeg telj.[va] telj.[w] [perc] (1) száma (2) száma (3) [kg] Akkumulátor szekrények Alkalmasak szünetmentes áramforrások áthidalási idejének bővítésére (lásd 18. oldal) Akkumulátorral szerelve Kapcsolódó Beépített Külső méret Tömeg szünetmentes akkumulátorok száma Mag x Szél x Mély [kg] kat. szám és típusa [mm] /55 12 x 12V 7,2Ah 151 x 322 x /57 12 x 12V 7,2Ah 151 x 322 x /59 12 x 12V 7,2Ah 151 x 322 x Kiegészítők Szerviz bypass Lehetővé teszi kerülő ág megvalósítását biztosítva az elmenő áramkör folyamatos hálózati megtáplálását (karbantartás, akkumulátor csere vagy bármilyen más a szünetmentesen végzendő munkafolyamat alatt) Mag. x Szél. x Mély.: 440x88x Bármely KEOR LP változathoz Gyorstöltők További akkumulátor szekrények gyorsabb töltéséhez KEOR LP 1000 változathoz KEOR LP 2000 változathoz KEOR LP 3000 változathoz (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) IEC320-C13 informatikai csatlakozóaljzat (IEC szerint) (3) Gyermekvédett francia csapos 2P+F háztartási csatlakozóaljzat KEOR LP szünetmentes áramforrások felszerelhetőek WEB/SNMP vagy szárazkontakt kártyával Szárazkontakt kártya Alkalmas állapot- és hibajelzések küldésére valamint a szünetmentes kikapcsolására (távoli vezérlés vagy késleltetett automata üzemmód) - 5 db NO vagy NC (beállítható) kimenet: bypass és inverteres üzem; alacsony töltöttségű vagy hibás akkumulátor; általános hiba - 1 db NO kimenet: tápellátás rendben - 1 db NC kimenet: tápellátás hibás (pl: áramszünet) Bármely KEOR LP változathoz WEB/SNMP kártya Ethernet csatlakozóval szerelt kommunikációs eszköz 1 darab RCCMD licensszel További részletek lásd: 15. oldal Bármely KEOR LP változathoz Becsült áthidalási idők alacsony teljesítményű fogyasztók esetén, 17. oldal Ismerkedjen meg a Legrand szünetmentes áramforrásaival 11

12 KEOR-S egyfázisú online kettős konverziós szünetmentes áramforrások 1:500 A4 DA egy Műszaki jellemzők 21. oldal Geometriai méretek és csatlakozók 24. oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Párhuzamosításra képes szünetmentes áramforrások: maximum 4 készülékig (kivéve 3 kva változatok) Nagy áthidalási időre képes változatok, amelyek további külső akkumulátorszekrény hozzáadásával tovább bővíthetőek Fém burkolat: IP31 védettség Nagy teherbírású kerekekkel ellátott szünetmentes áramforrások valamint akkumulátor szekrények Kiemelt akkumulátor kezelés (ABM) Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében; Magas kimeneti teljesítménytényező: 0,9 Digitálisan vezérelt nagyfrekvenciás PWM inverter Normál és programozható kimenetekkel ellátva csoportos túlterhelés és rövidzárlat elleni védelemmel LCD kijelzővel szerelve, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Védelem magas indítási áram ellen bekapcsoláskor Aggregátor kompatibilis Hidegindításra képes (akkumulátoros indításra) Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl. túlterhelés, túlmelegedés, rövidzárlat...stb) Csom. Kat. szám Szünetmentes áramforrások Telje frek Telje Digi Nor Elfo Véde Kiem Tűzv Hide Viss WEB szer Bels Szü - Ma - Ko - To - 2 d - 1 d Közvetlen vezetékbekötésű készülékek Akkumulátorral szerelt változatok magas áthidalási idővel, amely tovább bővíthető további akkumulátor szekrények hozzáadásával (lásd. 18. oldal) Normál és kimeneti leválasztó transzformátorral ellátott változatok Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Kimeneti levál. transzformátor Tömeg [kg] van van van 126 Akkumulátor szekrények Alkalmasak szünetmentes áramforrások áthidalási idejének bővítésére (lásd. 18. oldal) Kétféle kialakítás: akkumulátorokkal készre szerelt változatok illetve üres változat Kapcsolódó szünetmentes típus Beépített akkumulátorok száma és típusa Bármely KEOR-S KEOR-S x 6 x 12V, 12Ah KEOR-S x 6 x 12V, 12Ah KEOR-S x 6 x 12V, 12Ah KEOR-S x 12V, 12Ah KEOR-S x 20 x 12V, 12Ah KEOR-S szünetmentes áramforrások felszerelhetőek WEB/SNMP vagy szárazkkontakt kártyával Szárazkontakt kártya Alkalmas állapot- és hibajelzések küldésére valamint a szünetmentes kikapcsolására (távoli vezérlés vagy késleltetett automata üzemmód) - 5 db NO vagy NC (átállítható) kimenet: bypass és inverteres üzem; alacsony töltöttségű vagy hibás akkumulátor; általános hiba - 1 db NO kimenet: tápellátás rendben - 1 db NC kimenet: tápellátás hibás (pl.: áramszünet) Bármely KEOR-S változathoz WEB/SNMP kártya Ethernet csatlakozóval szerelt kommunikációs eszköz 1 darab RCCMD licensszel További részletek lásd: 15. oldal Bármely KEOR-S változathoz További kiegészítők Gyorstöltők További akkumulátor szekrények gyorsabb töltéséhez KEOR-S 3000 típusokhoz KEOR-S 6000/10000 típusokhoz CsC Becsült áthidalási idők alacsony teljesítményű fogyasztók esetén, 17. oldal Fedezze fel a Legrand energiahatékony rendszereit (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul 12

13 DAKER DK egyfázisú online kettős konverziós szünetmentes áramforrások 1:500 A ,9 á Műszaki jellemzők 22. oldal Geometriai méretek és csatlakozók 25. oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Digitálisan vezérelt nagyfrekvenciás PWM inverter; Magas kimeneti teljesítménytényező: 0,9 Normál és programozható kimenetekkel ellátva csoportos túlterhelés és rövidzárlat elleni védelemmel Elfordítható LCD kijelzővel, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Védelem magas idítási áram ellen bekapcsoláskor Kiemelt akkumulátor kezelés (ABM) ; HotSwap akkumulátor szekrény csere Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Hidegindításra képes (akkumulátoros indításra) Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl túlterhelés, túlmelegedés, rövidzárlat...stb) Szünetmentes áramforrások tartalmazzák: - Magyar és angol nyelvű használati utasítás - Kommunikációs kábelek ( vagy és USB) - Torony / fiók készlet (talpak és mellső fülek) - 2 db kimeneti IEC kábel (csak IEC csatlakozós készülékek esetén) - 1 db IEC betápláló kábel (csak IEC csatlakozós készülékek esetén) őek et) Látsz. Hatásos Fázis Áthidalás Rack méret Tömeg telj.[va] telj.[w] konfiguráció [perc] (1) [U] [kg] : : : : : : : : : Akkumulátor szekrények Kétféle kialakítás: akkumulátorokkal készre szerelt változatok illetve üres változatok beépített polccal és átkötő kábelekkel Konfigurációk és becsült áthidalási idők: 18. oldal Akkumulátorral szerelt változatok Kapcs. szünetment. Beépített akkumul. száma Rack méret Tömeg kat. szám és típusa [U] [kg] x 12V, 7,2Ah x 12V, 7,2Ah x 12V, 9Ah /57 20 x 12V, 7,2Ah x 12V, 9Ah 3 67 Üres változatok Akkumulátorok nélkül, átkötő kábelekkel és polcokkal szállítva Kapcs. szünetment. Beépített akkumul. száma Rack méret Tömeg kat. szám és típusa [U] [kg] x 12V, 7,2Ah x 12V, 7,2Ah x 12V, 9Ah /57 20 x 12V, 7,2Ah x 12V, 9Ah 3 16 Csom. Kat. szám Távfelügyeleti és állapotjelző interfészek DAKER DK szünetmentes áramforrások felszerelhetőek WEB/SNMP vagy szárazkkontakt kártyával Kat. Szám /57 készülékek alkalmasak 1 db WEB/SNMP és/vagy 1 db szárazkontakt kártya egyidejű fogadására Szárazkontakt kártya Alkalmas állapot- és hibajelzések küldésére valamint a szünetmentes kikapcsolására (távoli vezérlés vagy késleltetett automata üzemmód) - 5 db NO vagy NC (átállítható) kimenet: bypass és inverteres üzem; alacsony töltöttségű vagy hibás akkumulátor; általános hiba - 1 db NO kimenet: tápellátás rendben - 1 db NC kimenet: tápellátás hibás (pl: áramszünet) Bármely DAKER DK változathoz WEB/SNMP kártya Ethernet csatlakozóval szerelt kommunikációs eszköz 1 darab RCCMD licensszel Bármely DAKER DK változathoz Kiegészítők Rack rögzítőkészlet Állítható mélységű fix rögzítősín rack szekrényekhez Csavarokkal szállítva Tartóbordák közötti távolság: mm Bármely DAKER DK változathoz (maximum 4U) Szerviz bypass Lehetővé teszi kerülő ág megvalósítását biztosítva az elmenő áramkör folyamatos hálózati megtáplálását (karbantartás, akkumulátor csere vagy bármilyen más a szünetmentesen végzendő munkafolyamat alatt) Mag. x Szél. x Mély.: 440x88x77 (2U) DAKER DK 1000/2000/3000 változatokhoz Gyorstöltők DAKER DK 1000 változathoz DAKER DK 2000/3000 változathoz DAKER DK 4500/6000/10000 változatokhoz 13

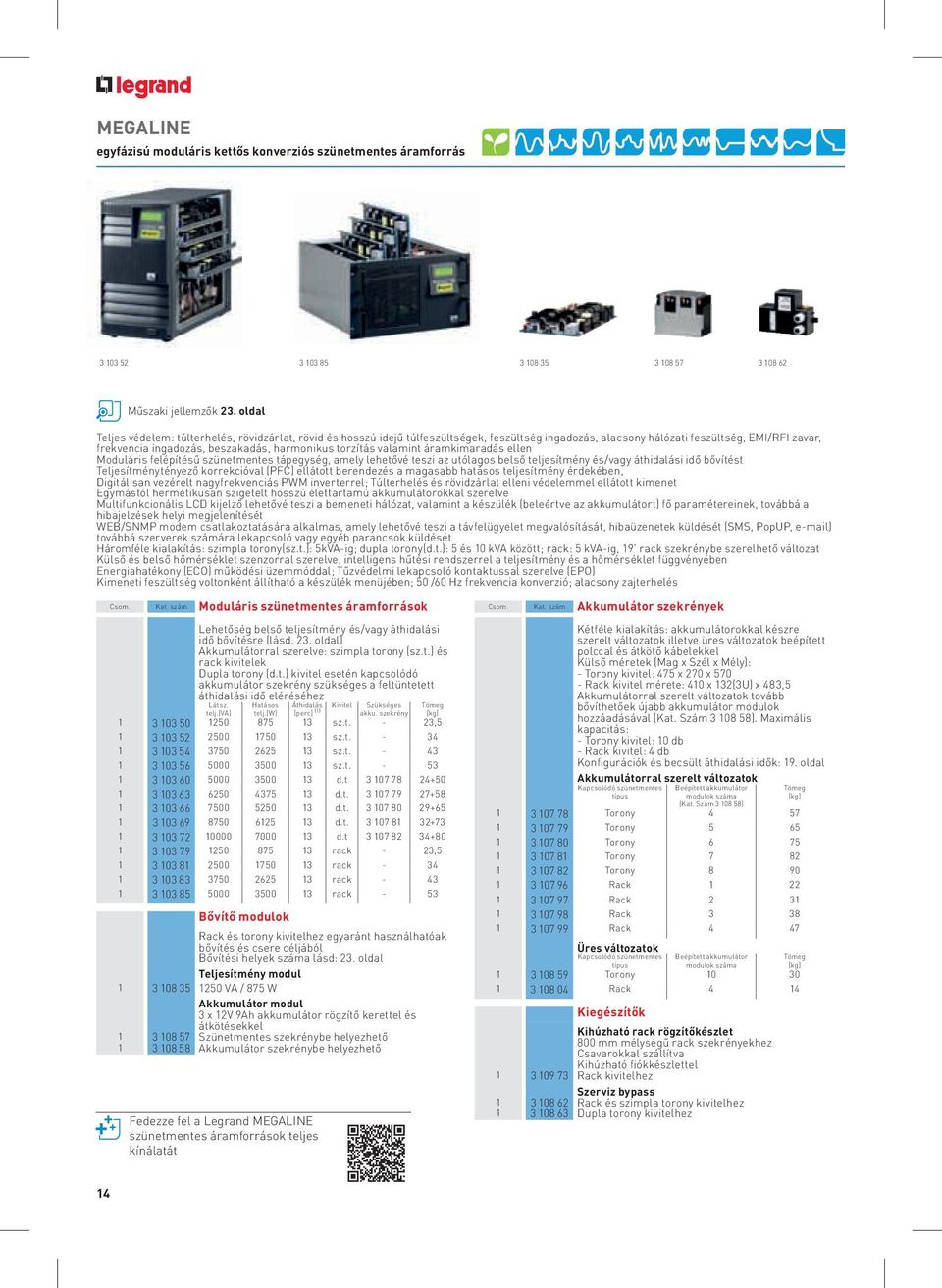

14 MEGALINE egyfázisú moduláris kettős konverziós szünetmentes áramforrás 1:500 A4 táv WE Műszaki jellemzők 23. oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Moduláris felépítésű szünetmentes tápegység, amely lehetővé teszi az utólagos belső teljesítmény és/vagy áthidalási idő bővítést Teljesítménytényező korrekcióval (PFC) ellátott berendezés a magasabb hatásos teljesítmény érdekében, Digitálisan vezérelt nagyfrekvenciás PWM inverterrel; Túlterhelés és rövidzárlat elleni védelemmel ellátott kimenet Egymástól hermetikusan szigetelt hosszú élettartamú akkumulátorokkal szerelve Multifunkcionális LCD kijelző lehetővé teszi a bemeneti hálózat, valamint a készülék (beleértve az akkumulátort) fő paramétereinek, továbbá a hibajelzések helyi megjelenítését WEB/SNMP modem csatlakoztatására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Háromféle kialakítás: szimpla torony(sz.t.): 5kVA-ig; dupla torony(d.t.): 5 és 10 kva között; rack: 5 kva-ig, 19 rack szekrénybe szerelhető változat Külső és belső hőmérséklet szenzorral szerelve, intelligens hűtési rendszerrel a teljesítmény és a hőmérséklet függvényében Energiahatékony (ECO) működési üzemmóddal; Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Kimeneti feszültség voltonként állítható a készülék menüjében; 50 /60 Hz frekvencia konverzió; alacsony zajterhelés Csom. Kat. szám Moduláris szünetmentes áramforrások Csom. Kat. szám Akkumulátor szekrények CsC Lehetőség belső teljesítmény és/vagy áthidalási idő bővítésre (lásd. 23. oldal) Akkumulátorral szerelve: szimpla torony (sz.t.) és rack kivitelek Dupla torony (d.t.) kivitel esetén kapcsolódó akkumulátor szekrény szükséges a feltüntetett áthidalási idő eléréséhez Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Kivitel Szükséges akku. szekrény Tömeg [kg] sz.t. - 23, sz.t sz.t sz.t d.t d.t d.t d.t d.t rack - 23, rack rack rack - 53 Bővítő modulok Rack és torony kivitelhez egyaránt használhatóak bővítés és csere céljából Bővítési helyek száma lásd: 23. oldal Teljesítmény modul VA / 875 W Akkumulátor modul 3 x 12V 9Ah akkumulátor rögzítő kerettel és átkötésekkel Szünetmentes szekrénybe helyezhető Akkumulátor szekrénybe helyezhető Fedezze fel a Legrand MEGALINE szünetmentes áramforrások teljes kínálatát Kétféle kialakítás: akkumulátorokkal készre szerelt változatok illetve üres változatok beépített polccal és átkötő kábelekkel Külső méretek (Mag x Szél x Mély): - Torony kivitel: 475 x 270 x Rack kivitel mérete: 410 x 132(3U) x 483,5 Akkumulátorral szerelt változatok tovább bővíthetőek újabb akkumulátor modulok hozzáadásával (Kat. Szám ). Maximális kapacitás: - Torony kivitel: 10 db - Rack kivitel: 4 db Konfigurációk és becsült áthidalási idők: 19. oldal Akkumulátorral szerelt változatok Kapcsolódó szünetmentes Beépített akkumulátor Tömeg típus modulok száma [kg] (Kat. Szám ) Torony Torony Torony Torony Torony Rack Rack Rack Rack 4 47 Üres változatok Kapcsolódó szünetmentes Beépített akkumulátor Tömeg típus modulok száma [kg] Torony Rack 4 14 Kiegészítők Kihúzható rack rögzítőkészlet 800 mm mélységű rack szekrényekhez Csavarokkal szállítva Kihúzható fiókkészlettel Rack kivitelhez Szerviz bypass Rack és szimpla torony kivitelhez Dupla torony kivitelhez 14

15 távfelügyelet WEB/SNMP interfészek, szenzorok, teljesítményvezérlők és szoftverek Példák a távfelügyeleti és kommunikációs lehetőségekre Helyi védelem Egy egyszerű számítógép (szerver vagy munkaállomás), valamint azok perifériájának védelmét egyszerű vagy USB csatlakozással meg lehet valósítani ) Csom. Kat. szám Hálózati interfészek Ethernet csatlakozóval felszerelt kommunikációs eszközök 1 darab RCCMD licensszel szállítva Modem változat: kifejezetten NIKY 1000/1500, NIKY-S és MEGALINE készülékekhez Kártya változat: SNMP szlottal rendelkező készülékekhez Elérhető /485 és programozható digitális kommunikációs porttal rendelkező változatok (lásd Legrand szünetmentes katalógus) Standard kártya (CS121B SK) Standard modem (CS121B) Szenzorok Egyszerű szenzorok WEB/SNMP interfészre közvetlenül csatlakoztatható Hőmérséklet szenzor Hőmérséklet és páratartalom szenzor Ajtónyitás érzékelő Szenzorközpont és szenzorok Szenzorközpont segítségével több szenzor alkalmazását teszi lehetővé egy rendszeren belül Szenzorközpont Hőmérséklet szenzor, szenzorközponthoz Hőmérséklet és páratartalom szenzor,szenzorközponthoz Ajtónyitás érzékelő, szenzorközponthoz Villanó lámpa, szenzorközponthoz Teljesítményvezérlő központok Csatlakoztatott fogyasztók programozott lekapcsolására a kiemelt fogyasztók áthidalási idejének bővítése céljából Standard vezérlőközpont Professional vezérlőközpont Szoftverek UPS Communicator Ingyenes Letölthető: ups.legrand.com Lehetővé teszi: UPS események és működési paraméterek naplózását, küldését, leállítási és egyedi parancsok végrehajtását, ellenőrzések végrehajtását (időzítve is), UPS ki- és bekapcsolását UPS Management Szoftvercsomag, amelynek segítségével web alapon folyamatosan felügyelni lehet az UPS működését, valamint biztosítani a szünetmentesre kötött számítógépek programozott működését Szoftverek indításához további RCCMD licensz szükséges /USB átalakítóval szállítva RCCMD licensz Számítógépeken különböző programok futtatására és lekapcsolására darab RCCMD licensz darab RCCMD licensz darab RCCMD licensz UNMS licensz Web alapú komplett szünetmentes távfelügyelet darab UNMS licensz darab UNMS licensz USB UPS Communicator vagy UPS Management szoftverrel Kibővített helyi védelem Több számítógép védelmét megvalósító eljárás, amit egy központi állomás vezérel USB LAN UPS Communicator vagy UPS Management RS rendszer vagy RCCMD Teljes IP hálózati architektúra Központi számítógépet nem igénylő rendszer. A szünetmentes tápegység IP hálózaton keresztül bármelyik állomást akár különkülön is vezérelheti. Hálózati interfész LAN RCCMD RCCMD RCCMD Központi védelem Az UNMS kliens alkalmazása lehetőséget bizto sít több szünetmentes tápegység központi távfelügyeletére TCP/IP hálózaton keresztül Részletekkel kapcsolatban látogasson el honlapunkra ups.legrand.com Hálózati interfész Hálózati interfész LAN/WAN UNMS 15

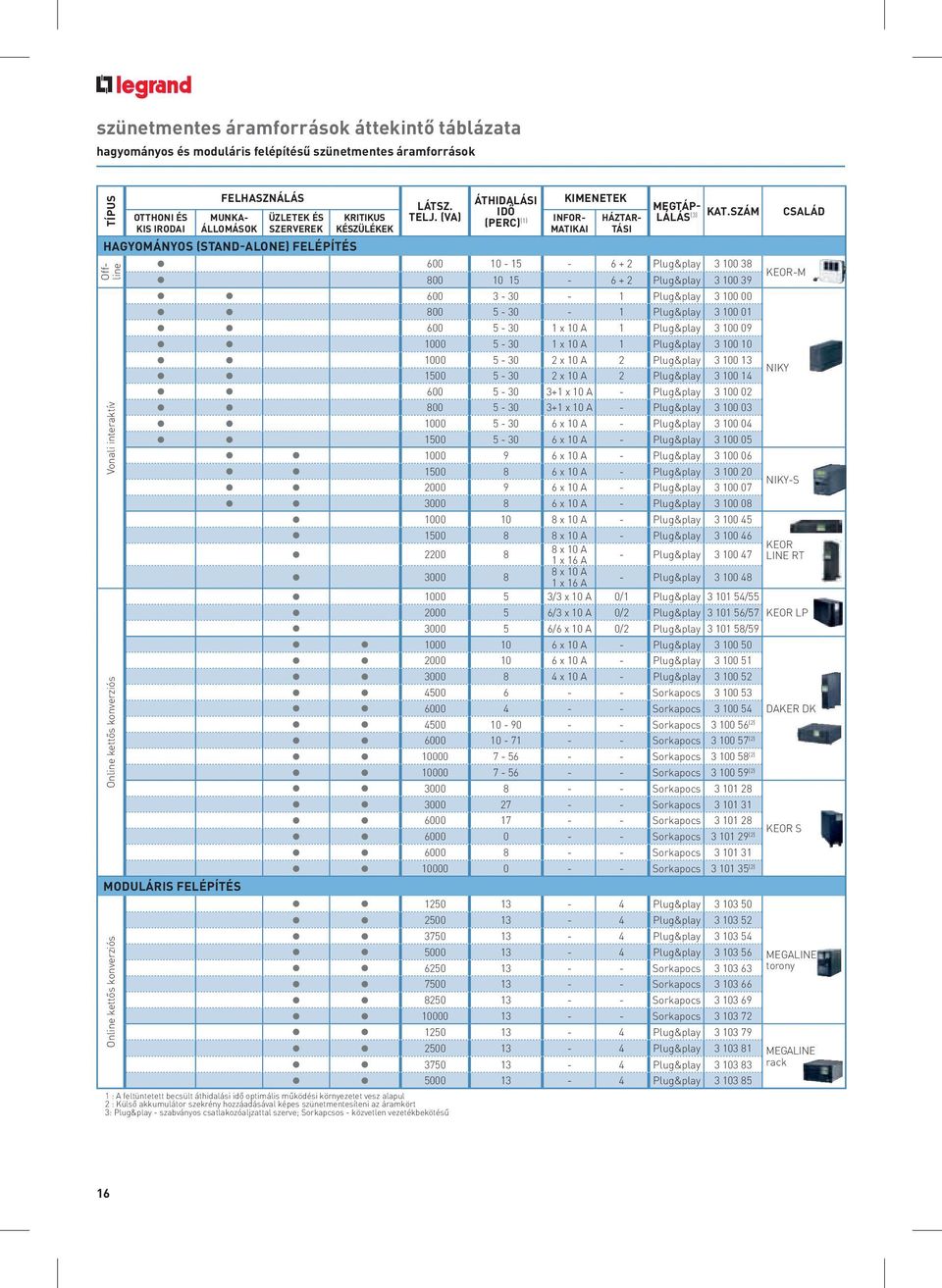

16 szünetmentes áramforrások áttekintő táblázata hagyományos és moduláris felépítésű szünetmentes áramforrások NI bec TÍPUS HAGYOMÁNYOS (STAND-ALONE) FELÉPÍTÉS KIMENETEK MEGTÁP- INFOR- HÁZTAR- (3) LÁLÁS KAT.SZÁM CSALÁD MATIKAI TÁSI Offline Vonali interaktív Online kettős konverziós KRITIKUS KÉSZÜLÉKEK ÁTHIDALÁSI LÁTSZ. IDŐ TELJ. (VA) (PERC) (1) FELHASZNÁLÁS OTTHONI ÉS MUNKA- ÜZLETEK ÉS KIS IRODAI ÁLLOMÁSOK SZERVEREK Plug&play Plug&play KEOR-M Plug&play Plug&play x 10 A 1 Plug&play x 10 A 1 Plug&play x 10 A 2 Plug&play x 10 A 2 Plug&play NIKY x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play NIKY-S x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play x 10 A KEOR - Plug&play x 16 A LINE RT x 10 A 1 x 16 A - Plug&play /3 x 10 A 0/1 Plug&play / /3 x 10 A 0/2 Plug&play /57 KEOR LP /6 x 10 A 0/2 Plug&play / x 10 A - Plug&play x 10 A - Plug&play x 10 A - Plug&play Sorkapocs Sorkapocs DAKER DK Sorkapocs (2) Sorkapocs (2) Sorkapocs (2) Sorkapocs (2) Sorkapocs Sorkapocs Sorkapocs Sorkapocs (2) KEOR S Sorkapocs Sorkapocs (2) MODULÁRIS FELÉPÍTÉS Online kettős konverziós 1 : A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul 2 : Külső akkumulátor szekrény hozzáadásával képes szünetmentesíteni az áramkört 3: Plug&play - szabványos csatlakozóaljzattal szerve; Sorkapcsos - közvetlen vezetékbekötésű Plug&play Plug&play Plug&play Plug&play Sorkapocs Sorkapocs Sorkapocs Sorkapocs Plug&play Plug&play Plug&play Plug&play MEGALINE torony MEGALINE rack Áthidalási idő [perc] TíT N N K LP K D D Tú Tú Ár 16

17 NIKY, NIKY-S, KEOR LP és DAKER DK becsült áthidalási idők, hálózati zavarok Becsült áthidalási idő / teljesítmény görbe Áthidalási idő [perc] Az áthidalási idő görbe és táblázat megmutatja, hogy az egyes szünetmentes áramforrások milyen becsült áthidalási időre képesek a névleges teljesítményükön illetve annál alacsonyabb terhelés esetén. Az X-tengelyen a szünetmentes áramforrásra csatlakoztatott terhelés van feltüntetve vagy teljesítményben (W / VA) vagy a névleges teljesítmény százalékában kifejezve, míg az Y-tengely a becsült áthidalási idő percben kifejezett értékeit mutatja. Az áthidalási idő növelését további belső (pl MEGALINE) vagy külső akkumulátorok (KEOR S/LP,DAKER DK, MEGALINE) hozzáadásával lehet megvalósítani: lásd oldal Egyedi áthidalási grafikonok, egyedi konfigurációk, továbbá egyedi adatlapok esetén keresse a Legrand Szakmai vevőszolgálatát: vevoszolgalat@legrandgroup.hu Figyelem: a feltüntetett becsült áthidalási idők optimális környezetet vesznek figyelembe Terhelés [%] Becsült áthidalási idők alacsony teljesítményű fogyasztók esetén (óra:perc) Típus Megnevezés Kat. Szám Technológia Hatásos teljesítmény [W] NIKY NIKY /13 Részlegesen 1:13 0:58 0:53 0:47 0:42 0:39 0:37 0:33 0:30 0:26 0:22 0:19 0:14 0:10 0:08 0:06 <0:05<0:05 NIKY /14 szinuszos 1:11 1:05 0:57 0:51 0:47 0:44 0:41 0:36 0:32 0:28 0:26 0:24 0:19 0:15 0:12 0:10 0:09 0:08 NIKY-S Tisztán 1:22 1:13 1:06 0:59 0:55 0:51 0:46 0:40 0:35 0:30 0:26 0:23 0:17 0:13 0:11 0:09 0:08 0:07 NIKY-S NIKY-S szinuszos 1:23 1:18 1:10 1:03 0:58 0:55 0:51 0:45 0:42 0:37 0:32 0:29 0:24 0:19 0:16 0:14 0:12 0:11 NIKY-S vonali 1:41 1:39 1:37 1:27 1:22 1:17 1:13 1:06 0:59 0:55 0:51 0:46 0:38 0:33 0:27 0:23 0:20 0:17 NIKY-S interaktív 1:26 1:25 1:24 1:23 1:23 1:22 1:18 1:10 1:03 0:58 0:55 0:51 0:44 0:39 0:33 0:29 0:27 0:24 KEOR LP /55 0:46 0:42 0:39 0:35 0:32 0:29 0:27 0:24 0:21 0:19 0:17 0:14 0:11 0:08 0:07 0:06 0:06 <0:05 KEOR LP KEOR LP /57 0:53 0:51 0:49 0:47 0:44 0:41 0:38 0:33 0:30 0:28 0:28 0:28 0:24 0:20 0:17 0:14 0:13 0:11 KEOR LP /59 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:42 0:36 0:29 0:26 0:24 0:21 KEOR-S Tisztán 3:38 3:30 3:20 3:10 3:02 2:55 2:49 2:40 2:14 2:02 1:54 1:47 1:33 1:24 1:17 1:08 0:59 0:54 KEOR-S KEOR-S szinuszos 7:41 7:32 7:24 7:06 6:53 6:41 6:31 6:18 5:34 5:00 4:38 4:19 3:44 3:17 2:53 2:25 2:08 1:56 online kettős KEOR-S konverziós 12:2912:1512:0111:4211:1510:5410:3210:10 8:57 7:57 7:24 6:56 5:59 5:13 4:43 4:11 3:46 3:26 DAKER DK :45 1:30 1:24 1:18 1:14 1:09 1:05 0:58 0:51 0:44 0:41 0:38 0:29 0:24 0:19 0:16 0:14 0:12 DAKER DK DAKER DK :50 1:48 1:47 1:46 1:45 1:37 1:30 1:24 1:18 1:14 1:09 0:49 0:56 0:47 0:42 0:38 0:33 0:29 DAKER DK :00 1:58 1:56 1:52 1:48 1:46 1:43 1:40 1:28 1:22 1:16 1:11 1:00 0:53 0:47 0:41 0:37 0:33 Főbb hálózati zavarok Túlterhelés Minden egyes rendszer rendelkezik teljesítmény limittel, amely az adott áramkörre köthető maximális fogyasztói teljesítményt jelenti. A túlterhelés elleni védelmet főként az elosztószekrénybe helyezett kismegszakítók/kompakt megszakítók vagy olvadó-biztosítók garantálják, amelyek bizonyos terhelés meghaladása esetén kioldanak, áramtalanítva ezzel az aktuális áramkört. Ezen áramtalanítás azonban, készülékek károsodásához (pl.: projektor izzója elpattan), illetve adatvesztéshez vezethet. Az ilyen esetek elkerülésére alkalmasak a SAFE- CONTROL rendszerrel ellátott elosztósorok, illetve a szünetmentes áramforrások, amelyek egyaránt képesek a teljesítmény folyamatos megjelenítésére és/vagy hangriasztásra túlterhelés esetén. Túlfeszültség A hálózaton megjelenő túlfeszültség a leggyakoribb hardver és adatvesztési kockázattal járó jelenség. A túlfeszültség megjelenésének több oka is lehet. Villámcsapások elsődleges és másodlagos hatására, valamint nagy hálózati terhelések kapcsolására létrejövő túlfeszültségek gyakran impulzusszerűek (csak átmenetiek), de megfelelő védekezés nélkül helyreállíthatatlan kárt okoznak az elektromos készülékekben. Ezért a nagy értékű vagy kritikus készülékeket, rendszereket védeni érdemes. Komplex túlfeszültség-védelem kialakítása több lépcsőn keresztül valósul meg, amelynek precíz kialakítását alapos tervezői munkának kell megelőznie. A Legrand helyi védelmi berendezései biztosítják a finomvédelmet, így alkalmasak kis energiaszintű túlfeszültségek elleni védelemre.(további információval kapcsolatban látogasson el a Legrand weboldalára ( és keresse a Legrand nagykatalógusát) Áramkimaradás és egyéb hálózati zavarok A főként áramkimaradás ellen használt szünetmentes áramforrások számos további előnye van a fogyasztók szempontjából. A különböző felépítésű szünetmentes berendezések különböző hálózati zavaroktól védik meg a rájuk kötött fogyasztókat, amelyekkel nagy mértékben csökkenthető az adatvesztési, illetve folyamatosság sérülésének kockázata, továbbá növelhető a készülékek élettartalma. 17

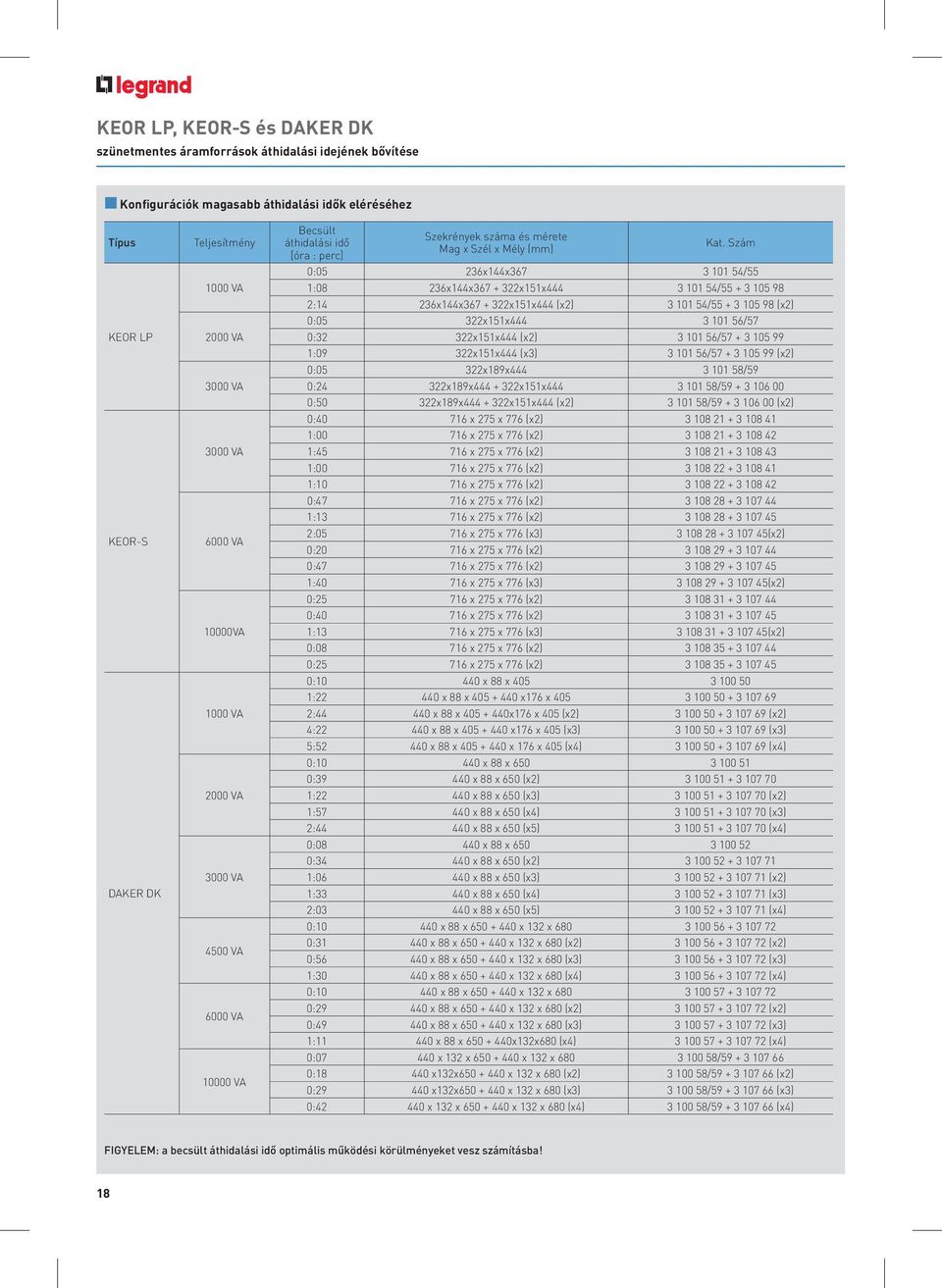

18 KEOR LP, KEOR-S és DAKER DK szünetmentes áramforrások áthidalási idejének bővítése ME szü Konfigurációk magasabb áthidalási idők eléréséhez Típus Teljesítmény 1000 VA KEOR LP 2000 VA 3000 VA 3000 VA KEOR-S 6000 VA 10000VA 1000 VA 2000 VA 3000 VA DAKER DK 4500 VA 6000 VA VA Becsült Szekrények száma és mérete áthidalási idő Mag x Szél x Mély (mm) [óra : perc] Kat. Szám 0:05 236x144x /55 1:08 236x144x x151x / :14 236x144x x151x444 (x2) / (x2) 0:05 322x151x /57 0:32 322x151x444 (x2) / :09 322x151x444 (x3) / (x2) 0:05 322x189x /59 0:24 322x189x x151x / :50 322x189x x151x444 (x2) / (x2) 0: x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x3) (x2) 0: x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x3) (x2) 0: x 275 x 776 (x2) : x 275 x 776 (x2) : x 275 x 776 (x3) (x2) 0: x 275 x 776 (x2) : x 275 x 776 (x2) : x 88 x : x 88 x x176 x : x 88 x x176 x 405 (x2) (x2) 4: x 88 x x176 x 405 (x3) (x3) 5: x 88 x x 176 x 405 (x4) (x4) 0: x 88 x : x 88 x 650 (x2) : x 88 x 650 (x3) (x2) 1: x 88 x 650 (x4) (x3) 2: x 88 x 650 (x5) (x4) 0: x 88 x : x 88 x 650 (x2) : x 88 x 650 (x3) (x2) 1: x 88 x 650 (x4) (x3) 2: x 88 x 650 (x5) (x4) 0: x 88 x x 132 x : x 88 x x 132 x 680 (x2) (x2) 0: x 88 x x 132 x 680 (x3) (x3) 1: x 88 x x 132 x 680 (x4) (x4) 0: x 88 x x 132 x : x 88 x x 132 x 680 (x2) (x2) 0: x 88 x x 132 x 680 (x3) (x3) 1: x 88 x x132x680 (x4) (x4) 0: x 132 x x 132 x / : x132x x 132 x 680 (x2) / (x2) 0: x132x x 132 x 680 (x3) / (x3) 0: x 132 x x 132 x 680 (x4) / (x4) FIGYELEM: a becsült áthidalási idő optimális működési körülményeket vesz számításba! TíT M S M D M R *Y Me FIG 18

19 MEGALINE szünetmnetes áramforrások áthidalási idejének bővítése Konfigurációk magasabb áthidalási idők eléréséhez Típus MEGALINE Szimpla torony MEGALINE Dupla torony MEGALINE Rack Teljesítmény 1250 VA 2500 VA 3750 VA 5000 VA 5000 VA 6250 VA 7500 VA 8750 VA VA 1250 VA 2500 VA 3750 VA 5000 VA Becsűlt Szekrények száma és mérete áthidalási idő (Mag x Szél x Mély mm) (óra : perc) Kat. szám 0:30 1x (270 x 475 x 570) :52 1x (270 x 475 x 570) :15 1x (270 x 475 x 570) :22 1x (270 x 475 x 570) :30 2x (270 x 475 x 570) :52 2x (270 x 475 x 570) :03 2x (270 x 475 x 570) :18 1x (270 x 475 x 570) :29 2x (270 x 475 x 570) :44 2x (270 x 475 x 570) :07 2x (270 x 475 x 570) :22 2x (270 x 475 x 570) :30 2x (270 x 475 x 570) :46 2x (270 x 475 x 570) :03 2x (270 x 475 x 570) :22 2x (270 x 475 x 570) :30 2x (270 x 475 x 570) :46 3x (270 x 475 x 570)* :03 3x (270 x 475 x 570)* :20 2x (270 x 475 x 570) :30 2x (270 x 475 x 570) :47 3x (270 x 475 x 570)* :00 3x (270 x 475 x 570)* :18 2x (270 x 475 x 570) :30 3x (270 x 475 x 570)* :48 3x (270 x 475 x 570)* :59 3x (270 x 475 x 570)* (x2) 0:20 2x (270 x 475 x 570) :30 3x (270 x 475 x 570)* :45 3x (270 x 475 x 570)* :01 4x (270 x 475 x 570)* (x2) :22 3x (270 x 475 x 570)* :30 3x (270 x 475 x 570)* :46 4x (270 x 475 x 570)* (x2) :00 4x (270 x 475 x 570)* (x2) :30 1 (6U) :52 1 (6U) :15 1 (6U) :22 1 (6U) :30 1 (6U) :52 2 (6U + 3U) :03 3 (6U + 2x3U) :18 1 (6U) :29 2 (6U + 3U) :44 3 (6U + 2x3U) :07 3 (6U + 3x3U) (x2) 0:22 2 (6U + 3U) :30 2 (6U + 2x3U) :46 3 (6U + 3x3U) :03 4 (6U + 4x3U) (x2) E k E 1 á E 1 A s k E b s *Y kábel használata szükséges (Kat. szám ). A szükséges kábelek számának megállapítása: szekrények száma - 2. Megaline Rack méretek (Mag x Szél x Mély): 6U =483 x 266 x 582; 3U = 483 x 133 x 584 FIGYELEM: a becsült áthidalási idő optimális működési körülményeket vesz számításba!. 19

20 NIKY, NIKY-S műszaki jellemzők KE műs Műszaki jellemzők Típus NIKY NIKY-S Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Vonali interaktív VI Vonali interaktív VI-SS Kimeneti jelalak Részlegesen szinuszos Tisztán szinuszos Architektúra Hagyományos (Stand-alone) felépítésű, torony Bemeneti jellemzők Bemeneti feszültség 230 V~ Bemeneti frekvencia 50/60 Hz ± 5Hz 50/60 Hz ± 3Hz Bemeneti feszültség tartomány V~ Kimeneti jellemzők Kimeneti feszültség 230 V ± 10% Kimeneti frekvencia 50/60 Hz ± 1% 50/60 Hz ± 2% Kimeneti THD < 3% lineáris terhelés esetén Akkumulátor jellemzők Akkumulátorok száma Akkumulátorok típusa 12V 7Ah* 12V 9Ah* 12V 7Ah 12V 9Ah 12V 7Ah 12V 9Ah 12V 7Ah 12V 9Ah Becsült áthidalási idő 80% [perc] Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Ki/bekapcsoló gombbal valamint kettő állapotjelző LCD kijelző három vezérlőgombbal valamint három LED-del állapotjelző LED-del Gyengeáramú túlfeszültség-védelem - RJ 11 / RJ 45 (ki- és bemenet) Távfelügyelet megvalósítható Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély 171 x 95 x x 147 x x 173 x x 173 x 465 Nettó tömeg [kg] 7 7, Környezeti jellemzők Védelmi szint IP20 Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] 0-95% (kondenzáció mentes) Zajterhelés (1 méterről) [db] <40 db Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN * akkumulátor típus: 12V 5Ah akkumulátor típus: 12V 7Ah Típ Kat Álta Lát Hat Tec Kim Arc Bem Bem Bem Bem Bem Bem Kim Kim Hat Kim Csú Kim Túl Ker Akk Áth Akk Akk Kom Hel Sor Kom Tűz Táv Kül UP Ma Akk Ma UP Akk Kör Mű Véd Rel Zaj Sza Kap 20
