1 UPS SZÜNETMENTES ÁRAMFORRÁSOK UPS KÍNÁLAT 800 kva -IG A VILLAMOSSÁGI RENDSZEREK ÉS INFORMATIKAI HÁLÓZATOK VILÁGSZINTŰ SZAKÉRTŐJE

2 TÖBB MINT EGY UPS Legrand bemutatja legújabb szünetmentes áramforrását, amely újradefiniálja a moduláris szünetmenteseke koncepcióját: Keor MOD Futurisztikus műszaki jellemzők és megjelenés Kimagaslóan rugalmas felépítés bármely felhasználásra Legkorszerűbb technológia a lagmagasabb szintű hatékonyság elérése érdekében 2

3 Keor MOD UPS 3

4 UPS komplett szünetmentes áramforrás kínálat KEOR S DAKER DK+ KEOR LP 1-3 kva KEOR Line RT 1-3 kva NIKY S 0,6-3 kva KEOR-SP 0,6-2 kva KEOR M 0,6-0,8 kva kva 3-10 kva MEGALINE moduláris 1,25-10 kva

5 Komplett Legrand termékkínálat hagyományos és moduláris felépítésű szünetmentes áramforrásokból a különféle felhasználási környezetek különböző igényeinek megfelelően. További részletekkel kapcsolatban keresse Legrand kapcsolattartóját vagy látogasson el a Legrand UPS weboldalra: ups.legrand.com KEOR-T KEOR-T EVO kva KEOR HPE kva KEOR HP kva TRIMOD HE moduláris kva ARCHIMOD HE moduláris kva KEOR MOD moduláris kw ARCHIMOD HE240/480 moduláris 240 kva kva 5

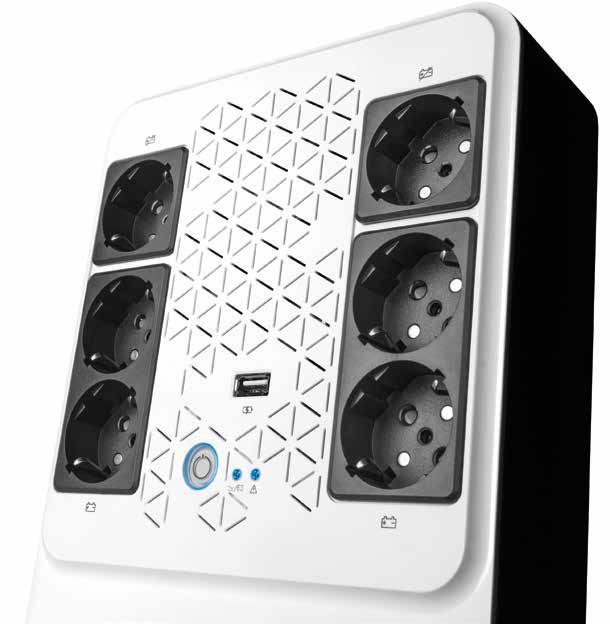

6 ÚJ KEOR-M ELOSZTÓSOROK "Always-on" USB töltővel szerelt vonali interaktív szünetmentes áramforrások 600 és 800 VA Szünetmentes elosztósor Otthoni, irodai, eladótéri, és szállodai környezetbe egyaránt alkalmazható készülék, amely védelmet biztosít routerek, vezeték nélküli hálózatok, játékkozolok, TV-k, POS terminálok, pénztárgépek, számítógépek stb... számára Always-on USB-A aljzattal szerelve mobiltelefonok és okoseszközök biztonságos, kíméletes és szünetmentes töltésére 6

7 vonali interaktív multifunkcionális elosztósorok (UPS) KEOR-M n Műszaki jellemzők Típus KEOR-M Kat. szám Részlegesen szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív (VI) szünetmentes elosztósor: - Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/ RFI zavar valamint áramkimaradás ellen - Beépített automatikus feszültségszabályzóval szerelve (AVR): széles bementi feszültség tolerancia, amelyen belül az AVR stabilizálja a kimeneti feszültséget az inverter és akkumulátor használat nélkül megnövelve ezzel azok élettartamát - Túlterhelés és rövidzárlat ellen védett bemenet (cserélhető hengeres biztosítóbetét) Gyermekvédett háztartási 2P+F valamit USB-A kimeneti aljzatokkal: - elosztósoron ki/be kapcsolható aljzatok áramkimaradás, áramlökés és tranziens túlfeszültség elleni védelemmel: 4 db - elosztósor kapcsolójától független, tranziens túlfeszültségek ellen védett aljzatok: 2 db - USB-A töltőaljzat: 1 db - háztartási 2P+Fcsatlakozódugóval ellátott betápláló kábellel (1,3 méter) szerelt kialakítás "Always-on" USB töltőaljzat: normál üzemmódban, áramszünet esetén és kikapcsolt állapotban egyaránt töltésre képes USB-A csatlakozó: mobiltelefonok, okosórák és egyéb okoseszközök kíméletes, biztonságos és szünetmentes töltésére alkalmazható Esztétikus dizájn, felhasználóbarát és univerzális kialakítás: - Állítható/fektethető, továbbá falra szerelhető innovatív, esztétikus plug&play kialakítás - Kék világítással ellátott be/ki kapcsoló gomb - Hangriasztás a hálózati feszültség kimaradásakor + LED állapotjelzők Akkumulátorral szerelt szünetmentesek: - Akkumulátor védelem túltöltés és mélykisülés ellen - Automatikus akkumulátor önteszt funkció - Akkumulátoros indításra (hidegindításra) alkalmas készülék - Akkumulátor töltés kikapcsolt állapotban is Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Kimeneti jelalak Bemeneti jellemzők n Geometriai méretek Vonlai interaktív VI Részlegesen szinuszos Névleges bemeneti feszültség 230 V~ Bemeneti feszültség tolerancia V~ Bemeneti frekvencia Kimeneti jellemzők (háztartási aljzatok) 50/60 Hz Kimeneti feszültség 230 V~ ± 10% Kimeneti frekvencia Tranzens túlfeszültség ellen védett be/kikapcsoló gombtól független gyermekvédett háztartási csatlakozóaljzatok száma Áramkimaradás és tranzens túlfeszültség ellen védett gyermekvédett háztartási csatlakozóaljzatok száma Kimeneti jellemzők (USB-A töltőaljzat) Kimeneti feszültség Maximális töltőáram Akkumulátor jellemzők 50 /60 Hz ± 1 Hz V ma Akkumulátorok száma 1 1 Akkumulátorok típusa 12 V 7,2 Ah 12 V 7,2 Ah Feltöltési idő Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély 8 óra (90%-ig) 89,5 x 190 x 296 Nettó tömeg 5 5,5 Környezeti jellemzők Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] 0-90% (lecsapódás mentes) Zajterhelés 1 méterről [db] hálózati/akkumulátoros üzem <40 Szabványok és minősítések Kapcsolódó termékszabványok EN , EN VA ,5 Csom. Kat. szám KEOR-M szünetmentes elosztósor Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Kalkulált áthidalási idő [perc] (1) Háztartási kimenetek száma (2) USB-A töltő csatlakozók száma < < Teljes szünetmentes kínálat katalógusa letölthető: (1) A feltüntetett kalkulált áthidalási idő optimális működési környezetet vesz alapul (2) Gyermekvédett 2P+F Schuko háztartási csatlakozóaljzat; (áramkimaradás elleni védelemmel + független) 7

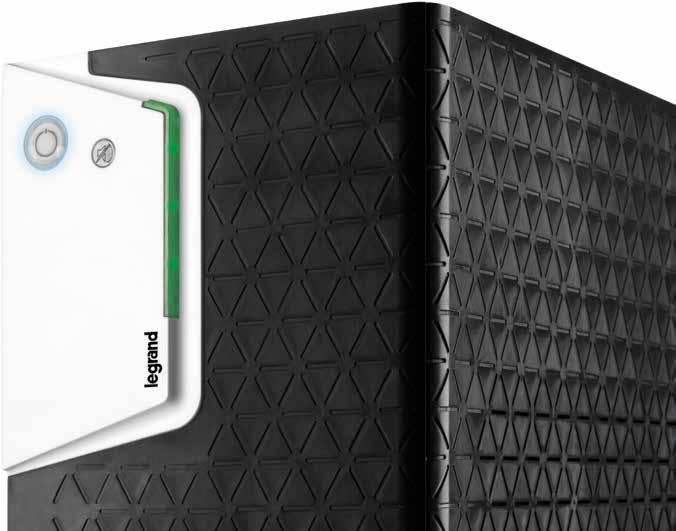

8 ÚJ KEOR-SP SZÜNETMENTES Always-on USB-A töltőaljzattal* és USB-B kommunikációs porttal 600 és 2000 VA között Felhasználóbarát UPS A háromszínű (piros, sárga, zöld) állapotjező LED sorral valamint hangjelzéssel ellátott KEOR-SP nagymértékben leegyszerűsíti a szünetmentes áramforrás kezelesét. Kimagasló inverter és akkumulátor élettartam a beépített AVR-nek köszönhetően Szünetmentes védelem túlterhelés, rövidzárlat, és tranziens túlfeszültségek elleni. 8 (*) Kivéve 600 VA változatok

9 KEOR-SP n Műszaki jellemzők Típus KEOR-SP Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Kat. szám Általános jellemzők Technológia Kimeneti jelalak akkumulátoros üzemmódban Részlegesen szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív (VI) szünetmentes tornyok: - Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar valamint áramkimaradás ellen - Beépített automatikus feszültség szabályzóval szerelve (AVR): széles bementi feszültség tolerancia, amelyen belül az AVR stabilizálja a kimeneti feszültséget az inverter és akkumulátor használat nélkül megnövelve ezzel azok élettartamát - Túlterhelés és rövidzárlat ellen védett bemenet (cserélhető hengeres biztosítóbetét) - "Always-on" USB töltőaljzat( kivéve 600 VA változatok): normál üzemmódban, áramszünet esetén és kikapcsolt állapotban egyaránt töltésre képes USB-A csatlakozó: mobiltelefonok, okosórák és egyéb okoseszközök kíméletes, biztonságos és szünetmentes töltésére alkalmazható Felhasználóbarát kialakítás és távfelügyelet: - Három színű LED sor az UPS állapotának egyértelmű jelzésére - Hangriasztás a hálózati feszültség kimaradásakor továbbá egyéb hiba esetén: némító gomb az UPS előlapján - USB-B kommunikációs porttal szerelve a készülék hátlapján - Ingyenesen letölthető diagnosztikai, önteszt és lekapcsoló szoftver: Ups ups.legrand.com Akkumulátorral szerelt szünetmentesek: - Kiemelt akkumulátor kezelés (ABM) intells akkumulátor töltés - Akkumulátor töltés kikapcsolt állapotban egyaránt - Akkumulátor védelem túltöltés és mélykisülés ellen - Automatikus akkumulátor önteszt - Hidegindításra (akkumulátoros indításra) képes - Automata visszakapcsolás a tápellátás visszatérésekor Készlet tartalma: - többnyelvű használati utasítás - megtápláló kábel (háztartási dugó / C13) - kommunikációs kábel (USB-B / USB-A) - informatikai kimeneti kábel (C13/C14) kat.szám /83/86/89/92 esetén Csom. Kat. szám KEOR SP szünetmentes áramforrások Bemenet és kimenet szempontjából egyaránt plug&play kialakítás - Bement: C14 csatlakozóaljzat a hátlapon (háztartási csatlakozódugóval szerlet betápláló kábellel szállítva) - Kimenet: informatikai csatlakozóaljzatokkal (IEC320-C13) és/vagy gyermekvédett háztartási csatlakozóaljzatokkal szerelt változatok Háztartási és informatikai kimenetekkel Látszólagos Hatásos Kalkulált Informatikai teljesítmény teljesítmény áthidalási idő kimenetek [VA] [W] [perc] (1) száma (2) < 15 < 15 < 10 < 10 < Informatikai kimenetekkel P468: *120*135 mm Látszólagos Hatásos Kalkulált Informatikai teljesítmény teljesítmény áthidalási idő kimenetek [VA] [W] [perc] (1) száma (2) < 15 < 15 < 10 < 10 < Háztartási kimenetek száma (3) (2) (3) Komm. port USB USB USB USB USB Háztartási kimenetek száma (3) Komm. port P1K/2K:A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul IEC320-C13 informatikai csatlakozóaljzatok Gyermekvédett 80*148*170 mm2p+f Schuko háztartási csatlakozóaljzatok (1) Vonali interaktív VI - Részlegesen szinuszos Bemeneti jellemzők Névleges bemeneti feszültség 230 V~ Bemeneti feszültség tolerancia V~ Bemeneti frekvencia 50/60 Hz ± 5 Hz Kimeneti jellemzők (háztartási aljzatok) Kimeneti feszültség akkumulátoros üzemmódban 230 V~ ± 10% Kimeneti frekvencia 50 /60 Hz ± 1 Hz Átkapcsolási idő 2-6 ms (maximum 10 ms) Kimeneti jellemzők (USB-A töltőaljzat a hátlapon) Kimeneti feszültség - 5V Maximális töltőáram ma Akkumulátor jellemzők Akkumulátorok száma Akkumulátorok típusa 12 V 7,2 Ah 12 V 9 Ah 12 V 7,2 Ah 12 V 9 Ah 12 V 9 Ah Feltöltési idő 4-6 óra (90%-ig) Kommunikáció és vezérlés Ki/bekapcsológomb, némító gomb Háromszínű állapotjelző LED sor Helyi vezérlés és visszajelzés Kommunikációs port USB-B (a hátlapon) Távfelügyelet Megvalósítható Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély 138 x 120 x 330 Nettó tömeg 4,8 173 x 148 x 380 5,5 8,3 9,6 10,3 Környezeti jellemzők Működési hőmérséklet [ C] 0-40 C természetes szellőzés perforációkon ventilátor az UPS hátlapján keresztül Hűtési mód Relatív páratartalom [%] 0-95% (lecsapódás mentes) Zajterhelés 1 méterről [db] hálózati/akkumulátoros üzem <40 Szabványok és minősítések Kapcsolódó termékszabványok EN , EN n Geometriai méretek VA (mélység: 330 mm) VA (mélység: 380 mm) 173 mm vonali interaktív szünetmentes áramforrások 138 mm 1:500 A4 USB USB USB USB USB

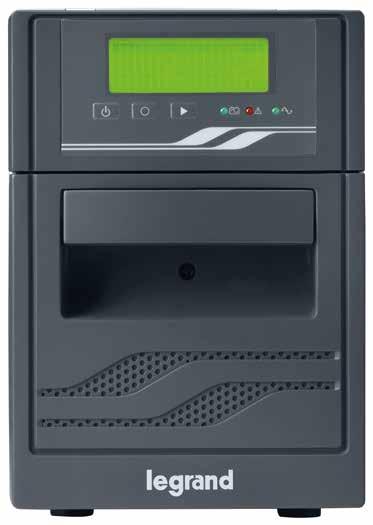

10 NIKY-S SZÜNETMENTES tisztán szinuszos védelem tranziens zavarok és áramkimaradások ellen 1000 és 3000 VA között Szinuszos szünetmentes torony LCD kijelzővel szerelt tisztán szinuszos kimenettel rendelkező szünetmentes áramforrás, amely automatikus feszültségszabályzóval (AVR) valamit távfelügyeleti porttal van ellátva. Otthoni, irodai, szervertermi és műhelyi környezetbe egyaránt használható PC-k, szerverek, IT eszközök, kisebb teljesítményű motorok, POS eszközök stb... védelmére 10

11 IN OUT USB RS232 IN OUT USB RS232 IN OUT USB RS232 vonali interaktív szinuszos szünetmentes áramforrások NIKY-S n Műszaki jellemzők Típus NIKY-S Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/ RFI zavar valamint áramkimaradás ellen Beépített automatikus feszültség szabályzóval szerelve (AVR): széles bementi feszültség tolerancia, amelyen belül az AVR stabilizálja a kimeneti feszültséget az inverter és akkumulátor használat nélkül megnövelve ezzel azok élettartamát Tranziens-túlfeszültségvédett RJ45/RJ11 IN/OUT csatlakozók Plug & play kialakítás Kiemelt akkumulátor kezelés (ABM) intells akkumulátor töltés Akkumulátor töltés kikapcsolt állapotban egyaránt Akkumulátor védelem túltöltés és mélykisülés ellen Automatikus akkumulátor önteszt Hidegindításra (akkumulátoros indításra) képes Automata visszakapcsolás a tápellátás visszatérésekor Hangriasztás a hálózati feszültség kimaradásakor továbbá LED állapotjelzők USB és/vagy RS232 kommunikációs porttal szerelve Ingyenesen letölthető diagnosztikai, önteszt és lekapcsoló szoftver: Ups ups.legrand.com Automata feszültségszabályzóval (AVR) és EMi / RFi szűrővel ellátva Túlterhelés elleni automata/visszakapcsolható megszakítóval ellátva (rövidzárlat védelem az inverterrel) Készlet tartalma: - 1 db betápláló kábel (hagyományos háztartási 2P+F csatlakozóaljzatba csatlakoztatható) - magyar és angol nyelvű használati utasítások Csom. Kat. szám NIKY-S szünetmentes áramforrások Informatikai csatlakozóaljzatokkal (IEC320-C13) szerelt változatok LCD kijelzővel valamint vezérlőgombokkal ellátva a helyi diagnosztika érdekében Tisztán szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív (VI-SS) szünetmentes torony Akkumulátorral szerelve Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Kalkulált áthidalási idő [perc] (1) C13 informatikai kimenetek száma (2) Kommunikációs portok USB+RS USB+RS USB+RS USB+RS232 Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Kimeneti jelalak Kialakítás Bemeneti jellemzők Vonali interaktív VI-SS Tisztán szinuszos torony Bemeneti feszültség 230 V~ Bemeneti frekvencia 50/60 Hz ± 3% Bemeneti feszültség tartomány V~ Kimeneti jellemzők Kimeneti feszültség 230 V~ ± 10% Kimeneti frekvencia 50/60 Hz ± 2% Kimeneti THD Akkumulátor jellemzők < 3% lineáris terhelés esetén Akkumulátorok száma Akkumulátorok típusa 12V 7Ah 12V 9Ah 12V 7Ah 12V 9Ah Becsült áthidalási idő 80% [perc] Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Gyengeáramú túlfeszültségvédelem Távfelügyelet Külső jellemzők Geometriai méret [mm] Mag x Szél x Mély LCD kijelző három vezérlőgombbal valamint három állapotjelző LED-del RJ 11 / RJ 45 (ki- és bemenet) megvalósítható 247 x 173 x x 173 x 465 Nettó tömeg Környezeti jellemzők Védelmi szint IP20 Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] Zajterhelés (1 méterről) [db] Szabványok és minősítések 0-95% (lecsapódás mentes) Kapcsolódó termékszabványok EN , EN , EN Geometriai jellemzők VA Mélység: 369 mm VA Mélység: 465 mm (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) IEC320-C13 informatikai csatlakozóaljzat 11

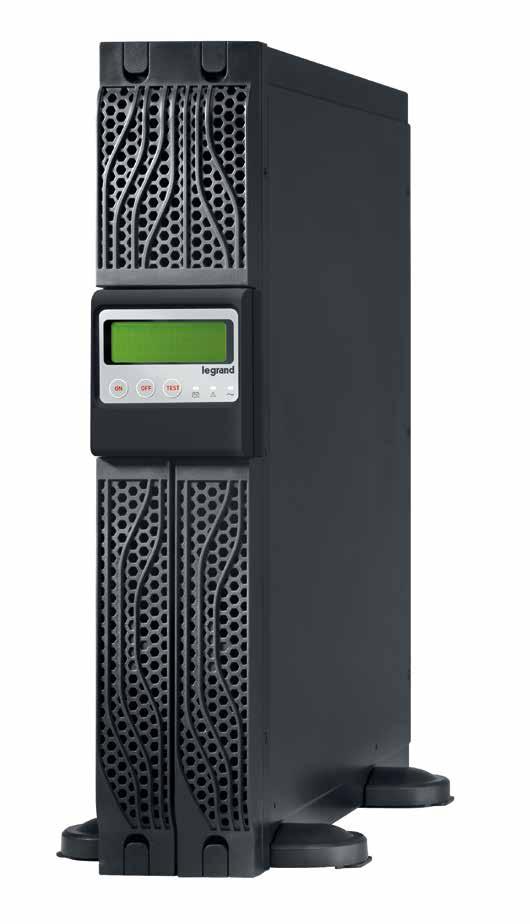

12 KEOR LINE RT SZÜNETMENTES rackszekrénybe szerelhető tisztán szinuszos védelmi készülék 1000 és 3000 VA között Szinuszos rack/torony UPS LCD kijelzővel szerelt tisztán szinuszos kimenettel rendelkező szünetmentes áramforrás, amely automatikus feszültségszabályzóval (AVR) valamit távfelügyeleti porttal van ellátva. Otthoni, irodai, szervertermi és műhelyi környezetbe egyaránt használható PC-k, szerverek, IT eszközök, kisebb teljesítményű motorok, POS eszközök... stb védelmére 12

13 vonali interaktív rack/torony ups KEOR LINE RT Részleges védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/ RFI zavar valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Elfordítható LCD kijelzővel, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Kommunikációs portok: USB + RS232 WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Optimalizált kialakításának köszönhetően kisebb mélységű rack szekrényekben is elhelyezhetőek: - KEOR LINE RT 1000/1500: 600 mm mélységű rack szekrény - KEOR LINE RT 2200/3000: 800 mm mélységű rack szekrény Teljesen plug&play kialakítás Kiemelt akkumulátor kezelés (ABM) Magas kimeneti teljesítménytényező: 0,9 Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Hidegindításra (akkumulátoros indításra) képes Halk működés Csom. Kat. szám Szünetmentes áramforrások Bementi informatikai csatlakozóaljzattal ellátva (1000/1500 változatok - C14; 2200/3000 változatok - C20) valamint hozzájuk tartozó háztartási dugvillás megtáplálókábellel szállítva Kimeneti informatikai csatlakozóaljzatokkal és hozzájuk tartozó kábellel szállítva (1000/1500 változatok - 1 db; 2200/3000 változatok 2 db) RJ11/45 IN/OUT védelemmel Tisztán szinuszos kimenettel rendelkező, hagyományos felépítésű egyfázisú vonali interaktív (VI-SS) Akkumulátorral szerelve Látsz. telj.[va] Hatásos telj.[w] Áthidalás (1) [óra:perc] Rack magasság Mélység [mm] Kimenti csatlakozók :10 2U 405 8xC :08 2U 405 8xC :08 2U 650 8xC13+1xC :08 2U 650 8xC13+1xC19 37 Kiegészítők Rack rögzítőkészlet Állítható mélységű fix rögzítősín rack szekrényekhez Csavarokkal szállítva Maximum 1 darab és KEOR LINE RT rögzítésére képes Mellső és hátsó tartóbordához rögzíthető Tartóbordák közötti távolság: mm Rack magasság: 2U Bármely KEOR LINE RT változathoz Hálózati, web/snmp interfészek és szenzorok 21. oldal n Műszaki jellemzők Típus KEOR LINE RT Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Be- és kimeneti fázisok száma 1:1 Technológia / kimeneti jelalak Architektúra Bemeneti jellemzők Vonali interaktív VI-SS / tisztán szinuszos Hagyományos (Stand-alone) felépítésű, torony és rack 19 Bemeneti feszültség 230 V~ Bemeneti frekvencia Hz Bemeneti feszültség tartomány V~ Bemeneti csatlakozók C14 C14 C20 C20 Kimeneti jellemzők Kimeneti feszültség 230 V ± 1% Kimeneti csatlakozók 8xC13 8xC13 1xC19 Kimeneti frekvencia 50/60 Hz beállítható ± 0,5% Kimeneti THD Kézi bypass Akkumulátor jellemzők < 3% lineáris terhelés esetén opcionális Akkumulátorok száma Akkumulátorok típusa (12V) 7 Ah 9 Ah 7 Ah 9 Ah Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Soros kommunikációs port Forgatható LCD + 3 gomb RS232 és USB Kommunikációs szlotok száma Tűzvédelmi lekapcsolás (EPO) Távfelügyelet Külső jellemzők UPS méret [mm] Mag x Szél x Mély 88(2U) 405 van WEB / SNMP szlot 88(2U) (2U) (2U) 650 UPS nettó tömeg Környezeti jellemzők Védettségi szint IP21 Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] Zajterhelés (1 méterről) [db] Szabványok és minősítések Kapcsolódó termékszabványok n KEOR LINE RT /46 KEOR LINE RT 1000/1500 VA Mélység: 405 mm /48 KEOR LINE RT 2200/3000 VA Mélység: 650 mm 20-80% (lecsapódás mentes) < 40 db EN , EN , EN OUTPUT A OUTPUT B (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul 13

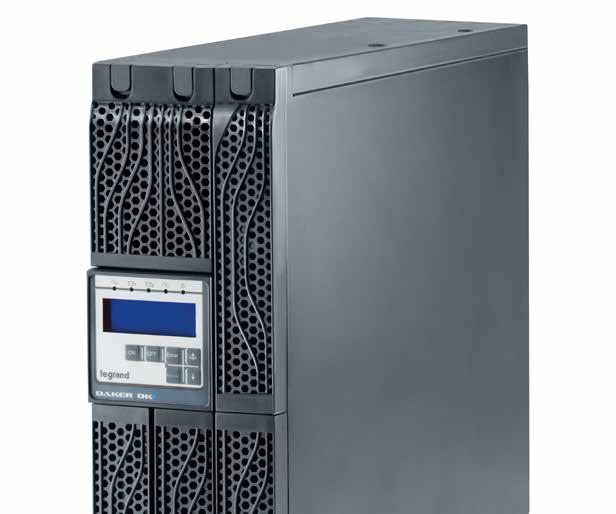

14 DAKER DK+ SZÜNETMENTES magas hatékonyság és teljesítménytényező 1000 VA és W között Online szünetmentes áramforrás Elfordítható LCD kijelzővel szerelt tisztán szinuszos kimenetű szünetmentes áramforrás termékcsalád, amely magas kimeneti teljesítménytényezővel és működési hatékonysággal kínál legmagasabb szintű védelmet rack szekrényekbe szerelt aktív IT eszközök számára. A Daker DK+ szünetmentesek természetesen toronyként is használhatóak így jóformán bármilyen egyfázisú készülék védelmét el tudják látni. 14

15 online rack/torony szünetmentes áramforrás konfigurációk DAKER DK akku-packok Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Digitálisan vezérelt nagyfrekvenciás PWM inverter; Magas kimeneti teljesítménytényező: 0,9 / 1 Normál és programozható kimenetek; csoportos túlterhelés és rövidzárlat elleni védelemmel (plug&play változatok) Elfordítható LCD kijelzővel, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Védelem magas indítási áram ellen bekapcsoláskor; Kiemelt akkumulátor kezelés (ABM); HotSwap akkumulátor csere; Hosszú élettartalmú akkumulátorokkal szerelve; Szoftveresen programozható (NO vagy NC) tűzvédelmi lekapcsoló kontaktussal szerelve (EPO); Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl túlterhelés, túlmelegedés, rövidzárlat... stb.) Szünetmentes áramforrások tartalmazzák: magyar és angol nyelvű használati utasítás; kommunikációs kábel (USB); torony / rack készlet (talpak és mellső rögzítő fülek - tartósín külön rendelendő kat.szám ) Kat. szám Kimeneti aljzatokkal szerelt változatok Kimenetek két különböző csoportban külön túlterhelés- és zárlatvédelemmel Kimenetek csoportonként programozott leállítása lehetséges (UPS SETTING TOOL lásd: 39. oldal) Teljesen plug & play változatok Bementi informatikai csatlakozódugóval és kimeneti informatikai csatlakozóaljzatokkal ellátva Háztartási dugvillás megtáplálókábellel szállítva Kimeneti C13 aljzatba csatlakoztatható kábelekkel szállítva (2 darab) Látsz. telj.[va] Hat. telj.[w] Áthidalás [óra:perc] Rack mag. Bemenet Kimeneti csatlakozók :10 2U C14 6xC (x1) :22 6U C14 6xC (x2) :44 10U C14 6xC (x3) :22 14U C14 6xC :10 2U C14 6xC13 29, (x1) :39 4U C14 6xC (x2) :22 6U C14 6xC (x3) :57 8U C14 6xC :08 2U C20 4xC13+1xC (x1) :34 4U C20 4xC13+1xC (x2) :06 6U C20 4xC13+1xC (x3) :33 8U C20 4xC13+1xC Félig plug&play változatok Bementi és kimeneti bekötőkapoccsal (3x6mm 2 ) valamint informatikai kimeneti csatlakozókkal ellátva Látsz. telj.[va] Hat. telj.[w] Áthidalás [óra:perc] Rack mag. Mélység [mm] Kimeneti csatlakozók :05 4U 680 8xC13+2xC (x1) :18 6U 680 8xC13+2xC (x2) :32 8U 680 8xC13+2xC (x3) :50 10U 680 8xC13+2xC :04 4U 680 8xC13+2xC (x1) :13 6U 680 8xC13+2xC (x2) :26 8U 680 8xC13+2xC (x3) :39 10U 680 8xC13+2xC Kat. szám Bekötőkapcsos változatok Közvetlen vezetékbekötésű készülékek kimeneti és bemeneti csatlakozók nélkül Egyfázis bemenetű változatok (1:1) Látsz. teljesítm. [VA] Hatásos teljesítm. [W] Áthidalás [óra:perc] (1) Rack Mélység magasság [mm] Minimális réz megtápl.[erek száma x mm2] :00 2U x 4 mm (x1) :10 4U x 4 mm (x2) :29 6U x 4 mm (x3) :49 8U x 4 mm :00 2U x 6 mm (x1) :10 4U x 6 mm (x2) :29 6U x 6 mm (x3) :49 8U x 6 mm :00 3U x 10 mm (x1) :07 6U x 10 mm (x2) :18 9U x 10 mm (x3) :29 12U x 10 mm (x4) :42 15U x 10 mm Háromfázisú bemenetű változatok (3:1) Látsz. teljesítm. [VA] Hatásos teljesítm. [W] Áthidalás [óra:perc] (1) Rack Mélység magasság [mm] Minimális réz megtápl.[erek száma x mm2] :00 3U x 10 mm (x1) :07 6U x 10 mm (x2) :18 9U x 10 mm (x3) :29 12U x 10 mm (x4) :42 15U x 10 mm Kiegészítők Rack rögzítőkészlet Állítható mélységű fix rögzítősín rack szekrényekhez Csavarokkal szállítva; magasság: 2-4U Maximum 1 db készülék rögzítésére Mellső és hátsó tartóbordához rögzíthető Tartóbordák közötti távolság: mm Bármely DAKER DK+ változathoz Gyorstöltők és szervíz bypass kapcsolók 19. oldal (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul 1U és ZéróU PDU-k 20. oldal 15

16 rack/torony szünetmentes áramforrások DAKER DK+ Típus DAKER DK+ Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Be- és kimeneti fázisok száma 1:1 3:1 Technológia / kimeneti jelalak Architektúra Bemeneti jellemzők Online kettős konverziós VFI-SS-111 / tisztán szinuszos Bemeneti feszültség 230 V~ 380 V~ Bemeneti frekvencia 50/60 Hz ± 5% Bemeneti feszültség tartomány V~ teljes terhelésen V Bemeneti csatlakozók C14 C14 C20 C20 C20 - Bemeneti sorkapcsok max/min tömör réz vezeték keresztmetszete Bementi THD < 3% 6 mm 2 3 x 4 mm 2 6 mm 2 3 x 6 mm 2 16mm 2 3/5x10mm 2 Bementi teljesítmény-tényező > 0,99 > 0,9 Aggregátor kompatibilitás bemeneti és kimeneti frekvencia szinkronizáció még magas differencia esetén is (14%) Kimeneti jellemzők Kimeneti feszültség 230 V ± 1% Kimeneti csatlakozók 6xC13 6xC13 Kimeneti sorkapcsok max/min tömör réz vezeték keresztmetszete 6xC13 1xC xC13 2xC19-8xC13 2xC mm 2 6 mm 2 16 mm 2 3 x 4 mm 2 3 x 6 mm 2 3 x 10 mm 2 Hatékonyság < 90% < 91% < 92% < 94% < 90% Kimeneti frekvencia 50/60 Hz előlapról beállítható ± 0,1% Csúcstényező 3:1 Kimeneti THD < 3% lineáris terhelés esetén Kimeneti feszültség tolerancia ± 1% Kézi bypass opcionális - Statikus bypass Akkumulátor jellemzők Áthidalási idő növ. lehetősége Automatikus bypass Akkumulátorok száma Akkumulátorok típusa (12V) 7 Ah 7 Ah 9 Ah 5 Ah - 5 Ah Kapcsolódó akku-pack (akkuval) Kapcsolódó akku-pack (üres) Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Forgatható LCD kijelző négy nyomógombbal és négy állapotjelző LED-del Soros kommunikációs port RS232 és USB RS232 Kommunikációs szlotok száma Tűzvédelmi lekapcsolás (EPO) BackFeed védelem Távfelügyelet Külső jellemzők UPS méret [mm] Mag x Szél x Mély Akkumulátor szekrény méret [mm] Mag x Szél x Mély 88(2U) (4U) (2U) (2U) (2U) (2U) (4U) (2U) 680 van van WEB / SNMP szlot 88(2U) (2U) (4U) (2U) (2U) (2U) (3U) (3U) 680 UPS nettó tömeg 16 29, * 60 25* Környezeti jellemzők Védettségi szint IP 21 Működési hőmérséklet [ C] 0-40 C Relatív páratartalom [%] % (lecsapódás mentes) Zajterhelés (1 méterről) [db] < 50 db Teljesítmény disszipáció [BTU/hr] Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN

17 GSPublisherVersion GSPublisherVersion GSPublisherVersion GSPublisherVersion OFF S1 ON OFF S1 ON DIM ONLY GSPublisherVersion GSPublisherVersion S1 EPO PAT. NO.: US , TW Parallel Work Comm. Bus. (telephone)network. Not for telecommunication rack/torony szünetmentes áramforrások DAKER DK+, geometriai méretek n DAKER DK DAKER DK+ 1 KVA Mélység: 405 mm /74 DAKER DK+ 5/6 KVA Mélység: 680 mm UPS DK VA / AC OUTPUT EPO AC INPUT OFF S1 ON USB RS232 + DC 24V 88 Slot RS232 USB - INPUT BREAKER INTERFACE EXT. BAT DAKER DK+ 2 KVA Mélység: 600 mm 1 AC OUTPUT RS232 EPO AC INPUT INPUT BREAKER 88 + DC 48V USB - Ext. Battery INTERFACE OUTPUT INPUT DAKER DK+ 3 KVA Mélység: 600 mm UPS DK VA / Utility Input Breaker G2 N22 L21 G1 N1 L12 EPO OUTPUT BREAKER 1 AC OUTPUT INPUT BREAKER TEMP. COMP. RS232 AC INPUT AC OUTPUT 88 USB + - DC 72V OUTPUT BREAKER INTERFACE /76 DAKER DK+ 5/6 KVA Mélység: 680 mm USB EPO OUTPUT INPUT Parallel Work Comm. Bus. Not for telecommunication (telephone)network. RS TEMP. COMP. G2 N22 L21 G1 N1 L12 88 Ext. Battery CB 1 Utility Input Breaker Slot 1 Channel A DAKER DK+ 10 KVA Mélység: 680 mm UPS DK + 10KVA / DAKER DK+ 10 KVA Mélység: 680 mm UPS DAKER DK + 10KVA 3:1 NO BAT / EPO + - BYPASS INPUT BREAKER TEMP. COMP. + - Ext. Battery UTILITY INPUT BREAKER EPO USB Parallel Work Comm. Bus Not for telecommunication (telephone)network. RS232 UTILITY INPUT Ext. Battery BREAKER TB1 OUTPUT G2 N22 L21 G1 TB2 INPUT N1 L12 L11 SLOT 132 ON OFF RS232 Parallel Work Comm. Bus Not for telecommunication (telephone)network. SLOT

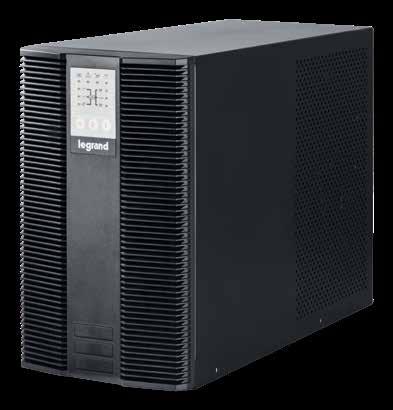

18 EGYFÁZISÚ SZÜNETMENTES EGYSZERŰBB FOGYASZTÓK KOMPLEX VÉDELMÉRE Kisebb teljesítményű motorok, garázskapuk, liftek..stb szünetmentes védelmére online szünetmentes konfigurációk KEOR LP Hálózati interfészek, szenzorok, szoftverek oldal Gyorstöltők, akkumulátor szekrények 19. oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében Felhasználóbarát LED állapotjelzők (normál üzem, akkumulátoros üzem, bypass üzem, túlterhelés, általános hiba, áthidalási idő vége kijelzéssel) Digitálisan vezérelt nagyfrekvenciás PWM inverter Kiemelt akkumulátor kezelés (ABM) HotSwap akkumulátor szekrény csere Plug&play kialakítás Védelem magas indítási áram ellen bekapcsoláskor Magas kimeneti teljesítménytényező: 0,9 Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Hidegindításra (akkumulátoros indításra) képes Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl túlterhelés, túlmelegedés, rövidzárlat...stb.) Hosszú élettartamú akkumulátorokkal szerelve Kat. szám Plug & play kialakítások Plug & play kínálat Kimeneti teljesítménytényező: 0,9 Háztartási és informatikai kimenetek RS232 kommunikációs port Bővíthető áthidalási idő WEB / SNMP kommunikáció képes Kompakt kialakítás és alacsony alapterület Bemeneti (C20) és kimeneti (C13 és/vagy háztartási) csatlakozókkal szerelve az egyszerű beüzemelés érdekében. Háztartási aljzatba csatlakoztatható megtápláló kábellel szállítva Akkumulátorral szerelt, további akkumulátor szekrénnyel bővíthető készülékek Látsz. telj.[va] Hatásos telj.[w] Áthidalás [óra:perc] (1) Inf. aljz. száma (2) (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul (2) IEC320-C13 informatikai csatlakozóaljzat (IEC szerint) (3) Gyermekvédett francia csapos 2P+F háztartási csatlakozóaljzat Házt. aljz. száma (3) : (x1) : (x2) : (x3) : : (x1) : (x2) : (x3) : : (x1) : (x2) : (x3) : Fedezze fel a Legrand szünetmentes áramforrásainak bővebb kínálatát 18

19 1:500 A4 online szünetmentes áramforrások KEOR LP Online kettős konverziós VFI-SS Tisztán szinuszos Hagyományos (Stand-alone) felépítésű, torony 230 V~ 45/65 Hz ± 2% C V~ < 10% > 0,99 C C V~ ± 1% 3 x C x háztartási 3 x C x háztartási 90% 50/60 Hz szinkronizált 3:1 < 3% lineáris terhelés esetén < 105% - online; % - 10 mp; % - 30 mp; > 150% - bypass Automatikus bypass 3 x C x háztatási 3 12V 7Ah 2 4 Többszínű állapotjelző LED-ek + hangjelzés RS db( WEB/SNMP vagy szárazkontakt kártya részére) van megvalósítható 236 x 144 x x 151 x x 189 x x 151 x x 151 x x 151 x C IP % (lecsapódás mentes) < 50 db EN , EN , EN VA (2) Mélység: 444 mm VA (2) Mélység: 444 mm 322 KEOR-LP 1000 VA (2) Mélység: 367 mm KEOR LP Típus Kat. szám Általános jellemzők Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Kimeneti jelalak Architektúra Bemeneti jellemzők Bemeneti feszültség Bemeneti frekvencia Bemeneti csatlakozó Bemeneti feszültség tartomány Bementi THDi Bementi teljesítmény-tényező Kimeneti jellemzők Kimeneti feszültség Kimeneti csatlakozók Hatékonyság Kimeneti frekvencia Csúcstényező Kimeneti THD Túlterhelés védelem Kerülő áramkör (Bypass) Akkumulátor jellemzők Áthidalási idő növelésének lehetősége Akkumulátorok száma Akkumulátorok típusa Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Soros kommunikációs port Kommunikációs szlot Tűzvédelmi lekapcsolás (EPO) Távfelügyelet Külső jellemzők UPS méret [mm] Mag x Szél x Mély Akkumulátor szekrény méret [mm] Mag x Szél x Mély UPS nettó tömeg Akkumulátor szekrény nettó tömeg Környezeti jellemzők Működési hőmérséklet [ C] Védelmi szint Relatív páratartalom [%] Zajterhelés (1 méterről) [db] Szabványok és minősítések Kapcsolódó termékszabványok

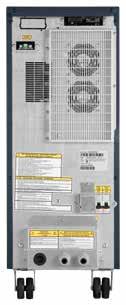

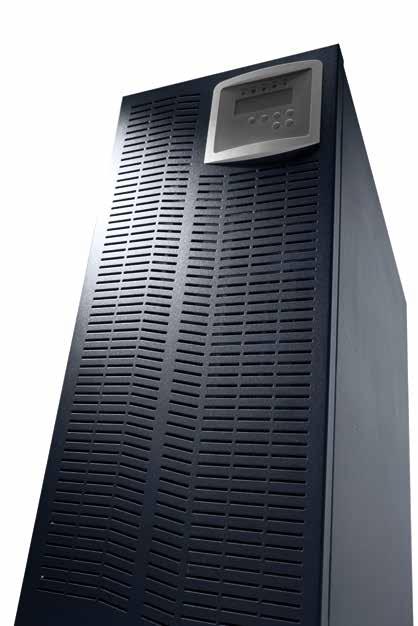

20 EGYFÁZISÚ SZÜNETMENTES MŰHELYI ÉS IPARI FELHASZNÁLÁSRA online szünetmentes konfigurációk KEOR-S Kompakt és robosztus kialakítás. A KEOR-S szünetmentes áramforrás ideális választás ipari készülékek védelmére és megtáplálására IP további akkumulátorszkrény lásd: 19. oldal Hálózati interfészek, szenzorok, szoftverek oldal Gyorstöltők, akkumulátor szekrények oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Párhuzamosításra képes szünetmentes áramforrások: maximum 4 készülékig Nagy áthidalási időre képes változatok, amelyek további külső akkumulátorszekrény hozzáadásával tovább bővíthetőek Fém burkolat: IP31 védettség Nagy teherbírású kerekekkel ellátott szünetmentes áramforrások valamint akkumulátor szekrények Kiemelt akkumulátor kezelés (ABM); Hosszú élettartalmú akkumulátorokkal szerelve Teljesítménytényező korrekcióval (PFC) ellátott berendezések a magasabb hatásos teljesítmény érdekében; Magas kimeneti teljesítménytényező: 0,9 Digitálisan vezérelt nagyfrekvenciás PWM inverter Normál és programozható kimenetekkel ellátva csoportos túlterhelés és rövidzárlat elleni védelemmel LCD kijelzővel szerelve, amely lehetővé teszi a helyi diagnosztikát valamint alapvető beállítások helyi módosítását továbbá hibaüzenetek kijelzését Védelem magas indítási áram ellen bekapcsoláskor Aggregátor kompatibilis; Hidegindításra (akkumulátoros indításra) képes Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) Visszatáplálás védelemmel (BackFeed): megtápláló kábelek elektronikus leválasztása akkumulátoros üzemmódban WEB/SNMP kártya fogadására alkalmas, mely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Belső statikus kerülő áramkörrel felszerelve: automatikus átkapcsolás hiba esetén (pl. túlterhelés, túlmelegedés, rövidzárlat...stb) Kat. szám Szünetmentes áramforrások Közvetlen vezetékbekötésű készülékek Normál változatok Látszólagos. teljesítmény [VA] Hatásos teljesítmény [W] Áthidalási idő [óra:perc] (1) Külső méret mag x mély x szél [mm] :08 716x275x :27 716x275x :42 716x275x (x1) :00 716x550x :17 716x275x (x1) :47 716x550x (x2) :13 716x825x (x3) :40 716x1100x :08 716x275x (x1) :28 716x550x (x1) :49 716x550x (x2) :28 716x825x Leválasztó transzformátoros változatok Felhasználóbarát kijelző SNMP kártya fogadására képes Egyszerűen mozgatható Látszólagos. teljesítmény [VA] Hatásos teljesítmény [W] Áthidalási idő [óra:perc] (1) Külső méret mag x mély x szél [mm] :08 716x275x (x1) :06 716x550x (x2) :39 716x825x (x1) :22 716x550x (x1) :23 716x550x (x2) :54 716x825x (x3) :23 716x1100x (x1) :28 716x550x (x2) :10 716x825x (1) A feltüntetett becsült áthidalási idő optimális működési környezetet vesz alapul 20

21 online szünetmentes áramforrások KEOR-S 1:500 A4 Típus Kat. szám Általános jellemzők KEOR S Látszólagos teljesítmény [VA] Hatásos teljesítmény [W] Technológia Kimeneti jelalak Architektúra Bemeneti jellemzők Bemeneti feszültség online kettős konverziós VFI-SS-111 tisztán szinuszos Hagyományos (Stand-alone) felépítésű, torony 220V/230V/240V~ Bemeneti frekvencia Hz Hz Bemeneti feszültség tartomány V~ V~ Bemeneti sorkapcsok minimális tömör réz vezeték keresztmetszete 3 x 2,5 mm2 3 x 4 mm2 3 x 10 mm2 Bementi THDi < 6% Bementi teljesítmény-tényező > 0,99 Kimeneti jellemzők Kimeneti feszültség Hatékonyság 220V/230V/240V~ 98 % (ECO) Kimeneti frekvencia 50/60 Hz előlapról beállítható ± 0,05% Kimeneti sorkapcsok minimális tömör réz vezetékkeresztmetszete 3 x 2,5 mm2 3 x 4 mm2 3 x 10 mm2 Csúcstényező 2,5 : 1 Kimeneti THD Túlterhelés védelem < 1% lineáris terhelés esetén; < 3% nemlineáris terhelés esetén % - 30 mp % - 10 mp > 150% - bypass % - 30 mp % mp > 150% - bypass Kerülő áramkör (Bypass) - Automatikus és kézi szerviz bypass Kommunikáció és vezérlés Helyi vezérlés és visszajelzés Kommunikációs port Külső jellemzők 1xRS232, 1xUSB, opcionális modbus/snmp LCD kijelző vezérlőgombokkal + hangjelzés UPS és akkumulátor szekrény méret [mm] Mag x Szél x Mély 716 x 275 x 776 Környezeti jellemzők Működési hőmérséklet [ C] 0-40 Védelmi szint IP 31 Relatív páratartalom [%] 1xRS232, opcionális modbus/snmp % (lecsapódás mentes) Zajterhelés (1 méterről) [db] < 50 Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN KEOR-S VA Mélység: 776 mm

22 online moduláris szünetmentes konfigurációk MEGALINE Hálózati interfészek, szenzorok, szoftverek oldal Gyorstöltők, akkumulátor szekrények oldal Teljes védelem: túlterhelés, rövidzárlat, rövid és hosszú idejű túlfeszültségek, feszültség ingadozás, alacsony hálózati feszültség, EMI/RFI zavar, frekvencia ingadozás, beszakadás, harmonikus torzítás valamint áramkimaradás ellen Moduláris felépítésű szünetmentes tápegység, amely lehetővé teszi az utólagos belső teljesítmény és/vagy áthidalási idő bővítést Teljesítménytényező korrekcióval (PFC) ellátott berendezés a magasabb hatásos teljesítmény érdekében, Digitálisan vezérelt nagyfrekvenciás PWM inverterrel; Túlterhelés és rövidzárlat elleni védelemmel ellátott kimenet Egymástól hermetikusan szigetelt hosszú élettartamú akkumulátorokkal szerelve Multifunkcionális LCD kijelző lehetővé teszi a bemeneti hálózat, valamint a készülék (beleértve az akkumulátort) fő paramétereinek, továbbá a hibajelzések helyi megjelenítését WEB/SNMP modem csatlakoztatására alkalmas, amely lehetővé teszi a távfelügyelet megvalósítását, hibaüzenetek küldését (SMS, PopUP, ) továbbá szerverek számára lekapcsoló vagy egyéb parancsok küldését Háromféle kialakítás: szimpla torony(sz.t.): 5kVA-ig; dupla torony(d.t.): 5 és 10 kva között; rack: 5 kva-ig, 19 rack szekrénybe szerelhető változat Külső és belső hőmérséklet szenzorral szerelve, intells hűtési rendszerrel a teljesítmény és a hőmérséklet függvényében Energiahatékony (ECO) működési üzemmóddal; Tűzvédelmi lekapcsoló kontaktussal szerelve (EPO) 50 /60 Hz frekvencia konverzió; Kimeneti feszültség voltonként állítható a készülék menüjében; Alacsony zajterhelés Kat. szám Moduláris szünetmentes konfigurációk Lehetőség belső teljesítmény és áthidalási idő bővítésre (lásd. 26. oldal) Akkumulátorral szerelve Torony kivitel Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Külső méret mag x mély x szél [mm] x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) x (475x270x570) 19" rack kivitel Látsz. telj.[va] Hatásos telj.[w] Áthidalás [perc] (1) Rack magasság U U U U U U U U+3U U U U+3U U U+3U U+3U Csom. Kat. szám Bővítő modulok Rack és torony kivitelhez egyaránt használhatóak bővítés és csere céljából Bővítési helyek száma lásd: következő oldalon Teljesítmény modul VA / 875 W Akkumulátor modul 3 x 12V 9Ah akkumulátor rögzítő kerettel és átkötésekkel Szünetmentes szekrénybe helyezhető Akkumulátor szekrénybe helyezhető Kiegészítők Kihúzható rack rögzítőkészlet 800 mm mélységű rack szekrényekhez Csavarokkal szállítva Kihúzható fiókkészlettel Rack kivitelhez Szerviz bypass Rack és szimpla torony kivitelhez Dupla torony kivitelhez Fedezze fel a Legrand MEGALINE szünetmentes áramforrások teljes kínálatát 22 Piros katalógusszám: új termék

23 online moduláris szünetmentesek MEGALINE n Műszaki jellemzők Katalógus szám Általános jellemzők Szimpla torony RACK Dupla torony Látszólagos teljesítmény (VA) Hatásos teljesítmény (W) Maximális bővítés [VA] Maximális bővítés [W] Technológia Felépítés Bemeneti jellemzők On-line, kettős konverziós VFI-SS-111 Moduláris, bővíthető, N+X redundáns 1250 VA teljesítmény kártyával, torony vagy rack kialakítás Névleges bemeneti feszültség 230 V~ Bemeneti feszültség tartomány Minimális működési feszültség 184 V 264 V, 100 % terhelésen 100 V, 50% terhelésen Bemeneti áram THD < 3 % Bemeneti teljesítmény tényező Bemeneti frekvencia Kimeneti jellemzők >0.99, 20 % terhelésen 50 Hz/60 Hz ± 2% automatikus érzékelés Kimeneti feszültség 230 V~ ± 1% Hatékonyság Kimeneti frekvencia Kimeneti feszültség THD Kimeneti jelalak 98 % (ECO) 50/60 Hz szinkronizált < 1 % nem-lineáris terhelésen Tisztán szinuszos Csúcstényező 3.5:1 Túlterhelés kapacitás 300 % 1 másodpercre - 200% 5 másodpercre % 30 másodpercre Áthidalási idő Áthidalási idő [perc] Áthidalási idő növelés Berendezés Bypass Jelzések és riasztások Kommunikációs portok UPS Communicator szoftver Védelem I/O hálózati csatlakozás Méretek és tömeg 13 perc Igen Automatikus, belső szinkronizálású, statikus és elektronikus (túlterhelésekre és üzemelési problémára) Széles kijelző 4 alfanumerikus sorral, többszínű állapotjelző, hangjelzés 1 x RS232 port, 2 x logikai szintű port Ingyenesen letölthető (aktiválási kód szükséges) Elektronikus védelem túlterhelés, rövidzárlat és akkumulátorkisütés ellen A működés leáll az áthidalási idő végén. Magas indítási áram elleni védelemmel Speciális érzékelő a pontos nullkapcsoláshoz Visszatáplálás elleni védelem (bemeneti csatlakozó elektromos biztonsági szigetelés akkumulátoros működés során) EPO (tűzvédelmi lekapcsolás) kontaktus Szimpla torony és Rack estében: 2P+F háztartási csatlakozódugó és aljzatok Dupla torony esetében: közvetlen vezetékbekötés Nettó tömeg Geometriai méretek [mm] Mag x Szél x Mély 475x270x570 (szimpla torony) 266x483x582 (Rack) 2x475x270x570 (dupla torony) Telepített teljesítmény modulok száma Bővíthető teljesítménymodulok száma Telepített akkumulátor-készletek száma Bővíthető akkumulátor-készletek száma Környezeti feltételek Működési környezeti hőmérséklet [ C] 0-40 C Védettségi szint IP21 Relatív páratartalom [%] 20-80% (lecsapódás mentes) Zajszint [dba] <40 Szabványok és minősítések Kapcsolódó termékszabványok EN , EN , EN

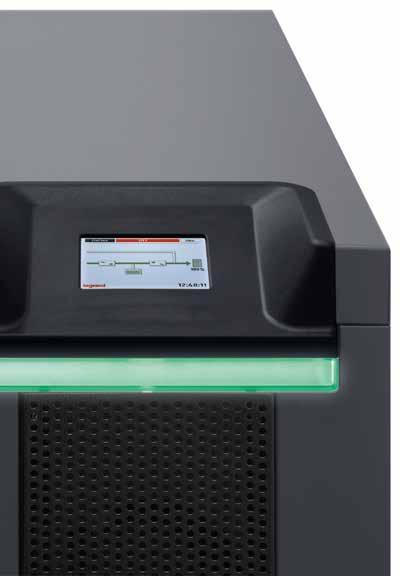

24 HÁROMFÁZISÚ SZÜNETMENTES UNIVERZÁLIS FELHASZNÁLÁSRA háromfázisú online szünetmentes KEOR-T EVO - transzformátor mentes UPS Felhasználóbarát kezelőfelületű kínálat, amely ideális szervertermek védelmének megvalósítására Online kettős konverziós VFI-SS-111, hagyományos felépítésű háromfázisú (3/3) készülékek Felhasználóbarát grafikus érintőképernyő + háromszínű LED állapotsor Kettős megtáplálással (normál-bypass) Teljesítménynövelés és N+1 redundancia megvalósítása párhuzamosítással (maximum 4 készülék) 3. generációs IGBT-vel szerelve Normál és energiahatékony (ECO) üzemű működés Kimeneti teljesítménytényező: cos phi=1 (VA=W) Inrush rendszerű többlépcsős indítás Smart-Charge technológiás akkumulátor kezelés;back-feed védelem Kijelzőn beállítható NO vagy NC kontaktusú tűzvédelmi lekapcsolásra képes EPO kontaktus + Genset csatlakozások Programozható szárazkontakt kimenetek (4xCO) Kommunikációs portok: RS232; RS485/Modbus, USB WEB/SNMP kártyával felszerelhető Helytakarékos kialakítás Kerekekkel szerelve Csom. Kat. szám Szünetmentes áramforrások Kis teljesítményű kínálat: kw Érintőképernyős kijelző Kimeneti teljesítménytényező: 1 Magas hatékonyság: akár 98% Kis helyigény Belső akkumulátorok fogadására képes Konfigurácók Akkumulátorokkal felszerelt, helytakarékos szünetmentes konfigurációk Akkumulátorok UPS szekrényben elhelyezve Látsz. telj.[kva] Hatásos telj.[kw] Áthidalás [perc] (1) 60% Méretek [mm] MAGxSZÉLxMÉLY x 265 x x 265 x x 265 x x 265 x x 265 x UPS szekrények Akkumulátorok nélküli készülékek Akkumulátorok fogadására képes az UPS szekrényben Látsz. telj.[kva] Hatásos telj.[kw] Áthidalás [perc] (1) Méretek [mm] MAGxSZÉLxMÉLY 100% x 265 x x 265 x x 265 x Kiegészítők Párhuzamosító készlet Szünetmentesenként 1 db rendelendő Készlet tartalmazza az átkötő kábelt (5 méter) Hálózati, web/snmp interfészek és szenzorok oldal 24 Piros katalógusszám: új termék

25 háromfázisú online szünetmentes KEOR-T EVO n Műszaki jellemzők Modell KEOR-T EVO 10 KEOR-T EVO 15 KEOR-T EVO 20 Általános jellemzők Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Hagyományos felépítés, párhuzamosításra képes (max 4 egység) Bemeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N+PE Bemeneti frekvencia Hz Bementi feszültség tartomány (Ph-Ph) fél terhelésen V / teljes terhelésen V Bemeneti áram THD < 5% teljes terhelésen* Aggregátoros kompatibilitás Magas tartományon belül konfigurálható frekvencia szinkronizálás a bemenet és kimenet között Bemeneti teljesítménytényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N (kijelzőn beállítható) Hatékonyság online üzemmódban akár 95% Hatékonyság ECO üzemmódban akár 98,5% Frekvencia (névleges) 50 /60 Hz ±0,01% szabad futás (beállítható a kijelzőről) Csúcs tényező 2,5:1 Feszültség felharmon. torzítás THDu < 2% (teljes lineáris terhelés esetén) Teljesítménytényező 1 Feszültség tolerancia ± 1% Túlterhelés 10 perc 125%, 60 másodperc 150% Bypass Beépített statikus és kézi bypass Akkumulátorok Akkumulátor típusa VRLA - AGM karbantartás mentes Belső akkumulátor elhelyezés Akkumulátor teszt automata vagy kézi Újratöltési profil IU (DIN41773) Kommunikáció és vezérlés LCD kijelző Érintőképernyő + 3 színű LED sor (alapállapotok valósidejű jelzésére) Kommunikációs portok RS232, GenSet, 4xCO programozható relé kimenet, ModBus Back Feed védelem beépített Hangjelzések Hálózati interfész szlot (SNMP) opcionális SNMP kártya Tűzjelző kapcsoló (EPO) Távoli felügyelet lehetséges Fizikai jellemzők UPS méretek MAG x SZÉL x MÉLY [mm] Nettó tömeg 1020 x 265 x Környezeti jellemzők Működési hőmérséklet ( C) 0 40 Relatív páratartalom (%) 20 95% (lecsapódás mentes) Védettségi index (por/nedvesség) IP20 Zajterhelés 1 méterről (dba) 51 Szabvány megfelelőségek Kapcsolódó termékszabványok EN , EN , EN

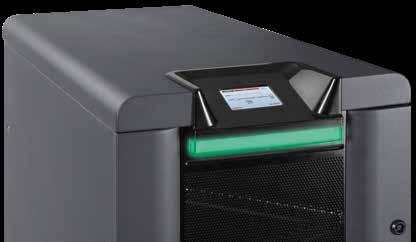

26 HÁROMFÁZISÚ SZÜNETMENTES UNIVERZÁLIS FELHASZNÁLÁSRA háromfázisú online szünetmentes KEOR-T - transzformátor mentes UPS Felhasználóbarát kezelőfelületű kínálat, amely ideális szervertermek védelmének megvalósítására Online kettős konverziós VFI-SS-111, hagyományos felépítésű háromfázisú (3/3) készülékek Felhasználóbarát grafikus érintőképernyő + háromszínű LED állapotsor Kettős megtáplálással (normál-bypass) Teljesítménynövelés és N+1 redundancia megvalósítása párhuzamosítással 3. szintű IGBT-vel szerelve Normál és energiahatékony (ECO) üzemű működés Kimeneti teljesítménytényező: cos phi=0,9 Inrush rendszerű többlépcsős indítás Smart-Charge technológiás akkumulátor kezelés;back-feed védelem Kijelzőn beállítható NO vagy NC kontaktusú tűzvédelmi lekapcsolásra képes EPO kontaktus + Genset csatlakozások Programozható szárazkontakt kimenetek (4xCO) Kommunikációs portok: 2 x RS232 soros port; Modbus Csom. Kat. szám Szünetmentes áramforrások Komplett kínálat: kva Kimeneti teljesítménytényező: 0,9 Magas hatékonyság: akár 98% Kis helyigény Kimeneti leválasztó transzformátorral felszerelhető (opcionális) Helytakarékos konfigurácók Akkumulátorokkal felszerelt, helytakarékos szünetmentes konfigurációk Akkumulátorok UPS szekrényben elhelyezve Látsz. telj.[kva] Hatásos telj.[kw] Áthidalás [perc] (1) 100% 70% Méretek [mm] MAGxSZÉLxMÉLY x400x x400x x400x , x400x , x400x , x400x x400x x400x x400x x400x x400x x400x x600x x600x x600x x600x x600x UPS szekrények Akkumulátorok nélküli készülékek Külső akkumulátor szekrény fogadására alkalmas Látsz. telj.[kva] Hatásos telj.[kw] Áthidalás [perc] (1) Méretek [mm] MAGxSZÉLxMÉLY 100% 70% x400x x400x x400x x600x x600x x600x x600x x793x Piros katalógusszám: új termék

27 háromfázisú online szünetmentes KEOR-T n Műszaki jellemzők Általános jellemzők Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) 9 13, Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Hagyományos felépítés, párhuzamosításra képes (480 kva-ig) Bemeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N+PE Bemeneti frekvencia Hz Bementi feszültség tartomány (Ph-Ph) fél terhelésen V / teljes terhelésen V Bemeneti áram THD < 3% teljes terhelésen* Aggregátoros kompatibilitás Magas tartományon belül konfigurálható frekvencia szinkronizálás a bemenet és kimenet között Bemeneti teljesítménytényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N (kijelzőn beállítható) Hatékonyság online üzemmódban akár 96% Hatékonyság ECO üzemmódban akár 98,5% Frekvencia (névleges) 50 /60 Hz ±0,01% szabad futás (beállítható a kijelzőről) Csúcs tényező 2,5:1 Feszültség felharmon. torzítás THDu < 2% (teljes lineáris terhelés esetén) Teljesítménytényező 0,9 Feszültség tolerancia ± 1% Bypass Beépített statikus és kézi bypass Kimeneti leválasztó transzformátor Trafómentes kialakítás. Opcionálisan rendelhető kimeneti leválasztó transzformátorral Akkumulátorok Áthidalási idő növelése további akkumulátor szekrény hozzáadásával Akkumulátor típusa VRLA - AGM karbantartás mentes Belső akkumulátor elhelyezés Akkumulátor teszt automata vagy kézi Újratöltési profil IU (DIN41773) Kommunikáció és vezérlés LCD kijelző Érintőképernyő + 3 színű LED sor (alapállapotok valósidejű jelzésére) Kommunikációs portok RS232, GenSet, 4xCO programozható relé kimenet, ModBus Back Feed védelem beépített Hangjelzések Hálózati interfész szlot (SNMP) opcionális SNMP kártya Tűzjelző kapcsoló (EPO) Távoli felügyelet lehetséges Fizikai jellemzők UPS méretek MAG x SZÉL x MÉLY [mm] Akkumulátor szekrény méretek MAG x SZÉL x MÉLY [mm] 1345/1650 x 400 x x 600 x x 600 x x 600 x x 800 x 900 Környezeti jellemzők Működési hőmérséklet ( C) 0 40 Relatív páratartalom (%) 20 95% lecsapódásmentes Védettségi index (por/nedvesség) IP20 Zajterhelés 1 méterről (dba) 55 Szabvány megfelelőségek Kapcsolódó termékszabványok EN , EN , EN x 793 x

28 HÁROMFÁZISÚ SZÜNETMENTES KRITIKUS FOGYASZTÓK VÉDELMÉRE adatbanki, egészségügyi, ipari, irodai... stb. környezetben egyaránt alkalmazható háromfázisú online szünetmentes KEOR HPE - transzformátor mentes UPS LCD és MIMIC Diag kijelzővel ellátott VFI-SS-111 online kettős konverziós szünetmentes áramforrások Háromszintű "Green Conversion" üzemmód, amellyel akár 95% hatétkonyság is elérhető alacsony zajszint mellett (kategóriájában legalacsonyabb TCO) Ultra magas hatékonyságú üzemmóddal (UHD) akár 99% hatékoynságú üzemmód is elérhető Párhuzamosításra alkalmas: teljesítmény növelés és/vagy redundancia (maximum 6 berendezés) Kimeneti teljesítmény tényező: 1 (VA=W) Transzformátor nélküli technológia Maximális hálózati és fogyasztói kompatibilitás érdekében a teljeskörű IGBT valamint elektronikus PFC technológia, amelyek magas bementi teljesítmény tényezőt (0,99) és alacsony áram felharmonikus tartományt THDi < 3% eredményeznek Dinamikus töltési üzemmód (DCM) az átidalási idő növelése és a töltési idő csökkentése érdekében Green Convrsion Battery Care (GCBC) technológia az akkumulátorok hosszabb üzemi élettartalma érdekében Kommunikációs csatlakozók széles választékával kompatibils: WEB/ SNMP, RS485/MODBUS, RS232, USB...stb (opcionális) Beneteti leválasztó transzofrmátorral ellátható (opcionális) Csom. Kat. szám Szünetmentes áramforrások Komplett kínálat: kva/kw 1,8 MW-ig párhuzamosítható Kimeneti teljesítménytényező: 1 Magas hatékonyság: akár 99% Green Conversion üzemmód Kiterjesztett akkumulátor élettartam Alacsony TCO, kis helyigény Központi bypass a párhuzamos rendszerekhez Két verzió: - akkumulátorok fogadására alkalmas készülékek - külső akkumulátor-szekrény fogadására alkalmas készülékek Látsz. telj.[kva] Hatásos telj.[kw] Beépíthető akkumulátorok száma Méretek [mm] MAGxSZÉLxMÉLY x560x db 1800x560x x560x db 1800x560x x560x x560x x560x x850x x850x x850x Kiegészítők Bármely KEOR HPE típushoz alkalmazható kiegészítők Készülékenként egy rendelendő Párhuzamosító készlet Terhelés szinkronizáló RS485 modbus kártya Fedezze fel a Legrand adatbanki megoldásait 28 Piros katalógusszám: új termék

29 háromfázisú online szünetmentes KEOR HPE n Műszaki jellemzők Model KEOR HPE 60 KEOR HPE 80 KEOR HPE 100 KEOR HPE 120 KEOR HPE 160 KEOR HPE 200 Általános jellemzők Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Hagyományos felépítés, párhuzamosításra képes (max. 6 készülék) Bemeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N Bemeneti frekvencia Hz Bementi feszültség tartomány (Ph-Ph) 400 V~ 20% / + 15% Bemeneti áram THD < 3% Aggregátoros kompatibilitás Magas tartományon belül konfigurálható frekvencia szinkronizálás a bemenet és kimenet között Bemeneti teljesítménytényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 V 3Ph+N (kijelzőn beállítható) Hatékonyság online üzemmódban akár 96% Hatékonyság ECO üzemmódban akár 99% Frekvencia (névleges) 50 /60 Hz Csúcs tényező 3:1 Feszültség felharmonikus torzítás THDu < 5% (aszimmetrikus terhelés esetén) Teljesítménytényező 1 Feszültség tolerancia ± 1% (szimmetrikus terhelés esetén) Bypass Beépített statikus és kézi bypass Túlterhelés képesség 10 perc - 125%; 30 mp - 150%; 0,1 mp > 150% Kimeneti leválasztó transzformátor Trafómentes kialakítás. Opcionálisan rendelhető kimeneti leválasztó transzformátorral Akkumulátorok Maximális áthidalási idő belső akkumulátorokkal Áthidalási idő növelése Akkumulátor típusa Belső akkumulátor elhelyezés Akkumulátor teszt Újratöltési profil Kommunikáció és vezérlés LCD kijelző 12 perc 11 perc további akkumulátor szekrény hozzáadásával VRLA - AGM karbantartás mentes automata vagy kézi IU (DIN41773) LCD Mimic kijelző + 4 x LED és 4 x állapotbeállító gomb Kommunikációs portok programozható relé kimenet, RS485 ModBus-RTU, Ethernet Modbus over IP/SNMP Back Feed védelem Hangjelzések Hálózati interfész szlot (SNMP) Tűzjelző kapcsoló (EPO) Távoli felügyelet Fizikai jellemzők UPS méretek MAG x SZÉL x MÉLY [mm] beépített opcionális SNMP kártya lehetséges 1800 x 560 x x 850 x 900 UPS tömege Akkumulátor szekrény méretek MAG x SZÉL x MÉLY [mm] 1800 x 503 x 945 Környezeti jellemzők Működési hőmérséklet ( C) 0 40 Relatív páratartalom (%) 20 95% (lecsapódás mentes) Védettségi index (por/nedvesség) IP20 Zajterhelés 1 méterről (dba) 60 Szabvány megfelelőségek Kapcsolódó termékszabványok EN , EN , EN

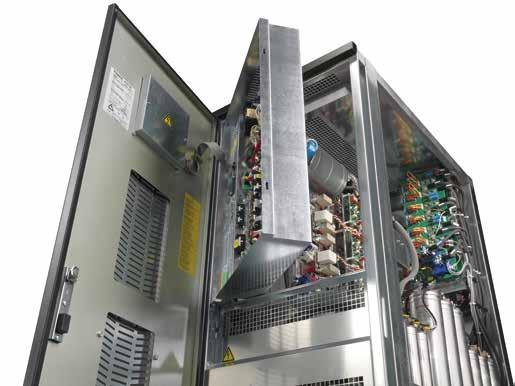

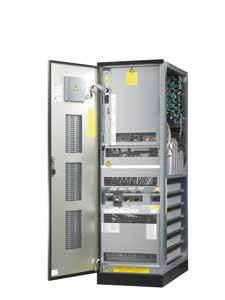

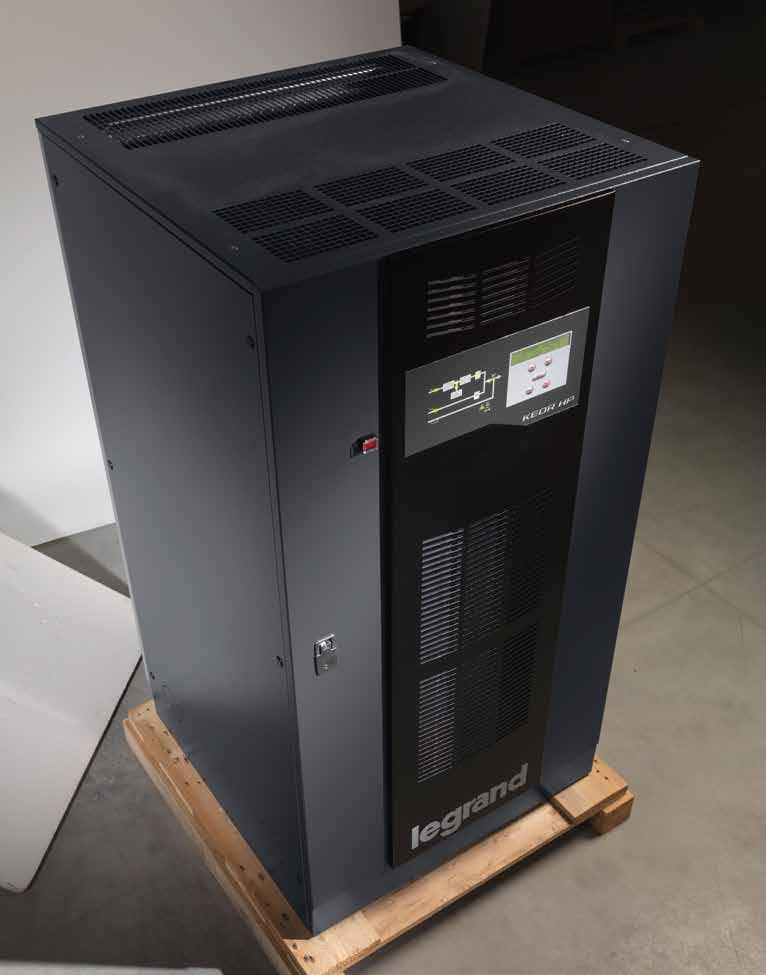

30 HÁROMFÁZISÚ SZÜNETMENTES IPARI ÉS MEDIKAI FELHASZNÁLÁSRA háromfázisú online szünetmentes KEOR HP - kimeneti transzformátoros UPS Párhuzamosított megoldás 4,8 MVA teljesítményig KEOR HP 100 KEOR HP 400 LCD és MIMIC Diag kijelzővel ellátott VFI-SS-111 online kettős konverziós szünetmentes áramforrások Magas kettős konverziós (<95%) és ECO üzemmódú (<98%) hatékonyság az alacsony üzemeltetési költségek és a környezetre gyakorolt hatás minimalizálása érdekében Beépített inverteres transzformátor (DC-AC galvanikus leválasztás) Párhuzamosított készülékek üzem alatt történő csatlakoztatátsa vagy eltávolítása Maximális hálózati és fogyasztói kompatibilitás érdekében a teljeskörű IGBT valamint elektronikus PFC technológia, amelyek magas bementi teljesítmény tényezőt (0,99) és alacsony áram felharmonikus tartományt THDi < 3% eredményeznek Akkumulátor gyártójával közösen kifejlesztett töltési technológia a hosszú élettartam és egyszerű karbantartás érdekében: - áramerősség/feszültség vezérléssel minimalizálja a töltési áram hullámosságát - dinamikus töltési üzemmód (DCM) az átidalási idő növelése és a töltési idő csökkentése érdekében - kézi és automata akkumulátor-teszt Párhuzamosításra alkalmas: teljesítmény növelés és/vagy redundancia (maximum 6 berendezés) CAN-BUS alapú osztott párhuzamos vezérlés magas terhelésmegosztási pontosságot és egyedüli meghibásodási pont kiküszöbölését valósítja meg Kommunikációs csatlakozók széles választékával kompatibils (WEB/ SNMP, RS485/MODBUS, RS232, USB...stb) Részletekkel kapcsolatba keress Legrand kapcsolattartóját Csom. Kat. szám Szünetmentes áramforrások Komplett kínálat: kva Kimeneti teljesítménytényező: 0,9 Magas hatékonyság: akár 95% Beépített inverteres leválasztó transzformátor (DC/AC galvanikus leválasztás) Dinamikus töltésű üzemmód (DCM) Dupla DSP és mikrokontroller Kimeneti leválasztó transzformátorral szerelt szünetmentes áramforrások Látsz. telj.[kva] Hatásos telj.[kw] Méretek [mm] MAGxSZÉLxMÉLY x 815 x , x 815 x x 815 x x 1220 x x 1220 x x 1220 x x 2 x x 2 x x 2 x x 3640 x Kiegészítők Párhuzamosító készlet Távoli vezérlő panel Leválaszott ModBus interfész Kereszt szinkronizációs doboz Hálózati, web/snmp interfészek és szenzorok oldal 30 Piros katalógusszám: új termék

31 háromfázisú online szünetmentes KEOR HP, műszaki jellemzők n Műszaki jellemzők Típus Általános jellemzők Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) , Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Hagyományos felépítésű, 6 berendezésig párhuzamosítható Bemeneti jellemzők Névleges feszültség V~ 3Ph+N Névleges frekvencia Hz ± 10% Névleges feszültség tartomány 400 V -20% / + 15% Áram felharmonikus THDi < 3% Aggregátoros kompatibilitás Magas tartományon belül konfigurálható frekvencia szinkronizálás a bemenet és kimenet között Teljesítmény tényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 V~ 3Ph+N (kijelzőn beállítható) Hatékonyság (online) akár 95% Névleges frekvencia 50 /60 Hz beállítható ± 0,001% Csúcs tényező 3:1 Feszültség felharmonikus THDv <5% (asszimetrikus terhelés esetén) Feszültség tartomány ± 1% (szimmetrikus terhelés esetén) Túlterhelés képesség 10 perc - 125%; 30 mp - 200% Hatékonyásg (eco) 98% Bypass Beépített statikus és kézi bypass Akkumlátorok Áthidalási idő bővítés további akkumulátor szekrények hozzáadásával Akkumulátor típusa VRLA - AGM karbantartás mentes Akkumulátor teszt kézi és automatikus Újratöltési profil IU (DIN41773) Kommunikáció és vezérlés Kijelző LCD kijelző + 4 x LED és 4 x állapotbeállító gomb Kommunikációs portok RS232 és USB (RS485 opcionális) Hangjelzés hibák és figyelmeztetések azonnali vagy késleltetett jelzése Konfigurációs beállítások automatikus firmware-rel vagy kézi szervíz mérnök által Hálózati interfész szlot beépített száraz-kontakt PCB, opcionális SNMP kártya Tűzjelző kapcsoló (EPO) Távfelügyelet lehetséges Akkumulátor hőszonda Fizikai méretek UPS méretek MAG x SZÉL x MÉLY [mm] 1670 x 815 x x 1220 x 855 Nettó tömeg Akkumulátor szekrény méretek MAG x SZÉL x MÉLY [mm] 1900 x 1400 x 830 (50x12V) 1900 x 2800 x 830 (100x12V) 1900 x 1400 x 860 (50 x 12V) 1900 x 2800 x 860 (100 x 12V) Környezeti jellemzők Működési hőmérséklet [ C] Relatív páratartalom (%) < 95% lecsapódás mentes < 95% lecsapódás mentes Védelmi index IP20 IP20 Zajterhelés 1 méterről (dba) < 60 < 62 Szabvány megfelelősségek Kapcsolódó termékszabványok EN , EN , EN

32 HÁROMFÁZISÚ SZÜNETMENTES KRITIKUS IT BERENDEZÉSEK VÉDELMÉRE háromfázisú online szünetmentes KEOR MOD - moduláris UPS Komplett kínálat: kw Adatbank kompatibilis kialakítás Magas online és eco hatékonyság Egyszerű gyorsindítás (hidegindítás) Szerkezeti Energiaelosztási Rendszer a legmagasabb megbízhatóság érdekében Előlapi kommunikációs központ Konfigurálható központi vagy különálló akkumulátor körök 32 Piros katalógusszám: új termék Fiókos rendszerű, online kettős konverziós (VFI-SS-111) szünetmentes áramforrások Adatbanki környezetbe tervezve: 42U 19" rack méret, fényt nem elnyelő világos színezés, legmagasabb teljesítmény sűrűség a piacon (1136 W / dm 3 ), magas online hatékonyság, független ventilátor vezérlés, hídégfolyosós hűtési irány( elölről hátra) Nyitott és csukott ajtó mellett egyaránt használható, forgatható 10" érintőképernyővel szerelve Teljesítmény modul hatékonyság (96,8%); ECO hatékonyság (<99%) az alacsony üzemeltetési költségek és a környezetre gyakorolt hatás minimalizálása érdekében Azonos és különböző teljesítményű egységek párhuzamosítása megvalósítható alkalmas: teljesítmény növelés és/vagy redundancia (maximum 24 teljesítmény modul) Hidegindító nyomógomb (megtáplálás nélküli egyszerű indítás) Csom. Kat. szám KEOR MOD Vezérlőegységekkel felszerelt, teljesítményés akkumulátor modulok fogadására képes szünetmentes áramforrások Látsz./hatásos teljesítmény [kva/kw] Beépíthető maximális teljesítménymodulok száma (db) Beépíthető akkumulátormodulok száma [db] Méretek [mm] MAGxSZÉLxMÉLY x600x x600x Kiegészítők Teljesítmény modul Kihúzható, moduláris kialakítású, hot-swap háromfázisú teljesítménymodul - biztonsági leválasztó kapcsolóval ellátva Fordulatszám vezérelt ventilátorokkal szerelve Háromszínű állapotjelző LED (zöld/sárga/piros) Vezeték mentes, szendvics architektúra (Szerkezeti Energiaelosztási Rendszer) Mini USB interfésszel szerelve Görgőkkel szerelve Magassága: 2 U (8 cm) Látszólagos / hatásos teljesítmény: 25 kva / kw Akkumulátor fiók KEOR MOD 125 szünetmentes áramforrásba (kat. szám ) szerelhető 2 db fiókot tartalmazó készlet Fiókonként 4 db akkumulátor blokk fogadására képes Kihúzó karral ellátott hot-swap fiókok Akkumulátor blokkok Akkumulátor fiókba (kat.szám ) szerelhető blokkok, amelyek lehetővé teszik az akkumulátorok gyors és egyszerű cseréjét 1 db fiókhoz 4 db akkumulátor blokk szükséges 1 készlet fiókhoz (2 db fiók) 8 db akkumulátor blokk szükséges Üres akkumulátor blokk 6 db akkumulátor fogadására (9 vagy 11 Ah) 9 Ah akkumulátor blokk 6 db 9 Ah akkumulátorral szerelt blokk 11 Ah akkumulátor készlet 6 db 11 Ah akkumulátorral szerelt blokk

33 háromfázisú online szünetmentes KEOR MOD - moduláris UPS - műszaki jellemzők n Műszaki jellemzők Típus Általános jellemzők Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) Beépíthető teljesítmény modulok maximlis száma akár 5 db Beépíthető akkumulátor modulok maximlis száma akár 10 db - Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Moduláris felépítésű, bővíthető és párhuzamosítható Bemeneti jellemzők Névleges feszültség 400 V~ 3Ph+N+PE Névleges frekvencia Hz ( ,4 Hz) Névleges feszültség tartomány 400 V +15% / - 20% V +15% / - 20% Áram felharmonikus THDi < 3% (teljes terhelésen) Aggregátoros kompatibilitás Igen akár 10 db Teljesítmény tényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 V~ Hatékonyság (teljesítmény modul) < 96,8 % Hatékonyság (online) < 96,5 % Hatékonyság (eco) < 99 % Névleges frekvencia 50 /60 Hz beállítható ± 2% (std) ± 14% (kibővített) Csúcs tényező 3:1 Feszültség felharmonikus THDv <0,5% (szimmetrikus terheléskor) <1% (nem szimmetrikus terheléskor) Feszültség tartomány ± 1% Túlterhelés képesség 10 perc - 125%; 60 mp - 150% Bypass Automatikus bypass (statikus és elektromechanikus) és kézi bypass Akkumlátorok Akkumulátor modul plug & play Áthidalási idő bővítés további akkumulátor szekrények hozzáadásával Akkumulátor típusa VRLA - AGM 12 V karbantartás mentes Áthidalási idő konfigurálható Akkumulátor töltés intels akkumulátor kezelés, 3 lépcsős ciklus Független akkumulátor konfiguárció Igen, maximum 5 független kör (közös vagy különálló) Kommunikáció és vezérlés Kijelző Kommunikációs portok 10" színes érintőképernyős kijelző 2 x RS485 (felhaasználóis és karbantartási); 11 x bemeneti kontaktus; 8 x CO kimeneti kontaktus; 1 x interfész szlot; USB hoszt port Back-feed védelem NC/NO kontaktus Tűzjelző kapcsoló (EPO) Hidegindító nyomógomb Távfelügyelet lehetséges Geometriai méretek UPS méretek MAG x SZÉL x MÉLY [mm] 1990 x 600 x 970 Nettó tömeg Környezeti jellemzők Működési hőmérséklet [ C] 0 40 Relatív páratartalom (%) < 95% lecsapódás mentes Védelmi index IP20 Zajterhelés 1 méterről (dba) Szabvány megfelelősségek Kapcsolódó termékszabványok EN , EN , EN

34 online kettős konverzió moduláris szünetmentes áramforrások Archimod HE és Trimod HE Egyfázisú teljesítménymodulokból felépülő GPA rendszer (szemcsés moduláris architektúra) Alkalmasak N+1 fázisonkénti redundancia megvalósítására továbbá teljesítmény és/vagy áthidalási idő bővítésre kész egyedi szünetmentes áramforrások kialakítására Kimeneti teljesítmény tényező: cos phi=1; Hatékonyság < 99% Hidegindításra képes Full Hot-swap teljesítmény- és akkumulátor modulokból összeállítható rendszer (legrövidebb MTTR) Alfanumerikus kijelzővel és háromszínű állapotjelzőkkel ellátva Kimeneti/bemeneti csatlakozók: 2xRS232, 1 logikai port, EPO, GenSET, szárazkontaktok (5xCO) WEB/SNMP kártya fogadására alkalmas Csom. Kat. szám Decentralizált áramköri moduláris rendszer (GDPA) Egyfázisú teljesítménymodulokból felépülő, fázisonkénti bypassal rendelkező, teljesen decentralizált szemcsés architektúra (GDPA) N+1 redundancia mellett teljes terhelés mellett is full hotswap moduláris szünetmentes áramforrások Online és bypass üzemmódban cserélhető teljesítmény- és akkumulátor modulok (N+1 redundancia esetén teljes kiterhelés mellett) Archimod HE - CMC Vezérlőegységekkel felszerelt, teljesítmény- (és akkumulátormodulok) fogadására képes szünetmentes áramforrások Látsz/hat. telj.[ kva/kw] Beépíthető telj. modulok száma Beépített vezérlőmodulok száma Méretek [mm] MAGxSZÉLxMÉLY (42U)x570x912 3:3, 3:1, 1:1, 1: (42U)x570x912 3: (42U)x570x912 3: (42U)x570x912 3: (42U)x570x912 3: x1350x780 3: x1350x780 3: Trimod HE - CMC-DI Kettős betáplálással szerelt változatok Vezérlőegységekkel felszerelt, teljesítmény- (és akkumulátormodulok) fogadására képes szünetmentes áramforrások Látsz/hat. telj.[ kva/kw] Beépíthető telj. modulok száma Beépített vezérlőmodulok száma Méretek [mm] MAGxSZÉLxMÉLY Fáziskonfiguráció Fáziskonfiguráció x414x628 3:3,3:1,1:1,1: x414x628 3: x414x628 3: x414x628 3: x414x628 3:3 140 Csom. Kat. szám Központi áramköri moduláris rendszerek (GCPA) Egyfázisú teljesítménymodulokból felépülő, fázisonkénti bypassal rendelkező, központi vezérlőegységes szemcsés architektúra (GCPA) Bypass üzemmódban hotswap cserélhető teljesítménymodulokkal, online és bypass üzemmódban hotswap cserélhető akkumulátor fiókokkal Archimod HE - CMC Központi vezérlőegységgel felszerelt, teljesítmény- (és akkumulátormodulok) fogadására képes szünetmentes áramforrás Látsz/hat.. telj.[ kva/kw] Beépíthető telj. modulok száma Beépíthető akku. modulok száma Méretek [mm] MAGxSZÉLxMÉLY (42U) x570x912 Fáziskonfiguráció 3:3, 3:1, 1:1, 1:3 205 Trimod HE - CMC Központi vezérlőegységgel felszerelt, teljesítményés akkumulátormodulok fogadására képes szünetmentes áramforrások Látsz/hat.. telj.[ kva/kw] Beépíthető telj. modulok száma Beépíthető akku. modulok száma Méretek [mm] MAGxSZÉLxMÉLY Fáziskonfiguráció x414x628 3:3, 3:1, 1:1, 1: x414x628 3:3, 3:1, 1:1, 1: x414x628 3:3, 3:1, 1:1, 1: x414x628 3: x414x628 3: x414x628 3:3 108 Trimod HE - CMC-DI Kettős betáplálással szerelt változatok Központi vezérlőegységgel felszerelt, teljesítményés akkumulátormodulok fogadására képes szünetmentes áramforrások Látsz/hat. telj.[ kva/kw] Beépíthető telj. modulok száma Beépíthető akku. modulok száma Méretek [mm] MAGxSZÉLxMÉLY Fáziskonfiguráció x414x628 3:3, 3:1, 1:1, 1: x414x628 3:3, 3:1, 1:1, 1:3 140 Fedezze fel az Archimod/Trimod HE gyártmányok filozófiáját 34 Piros katalógusszám: új termék

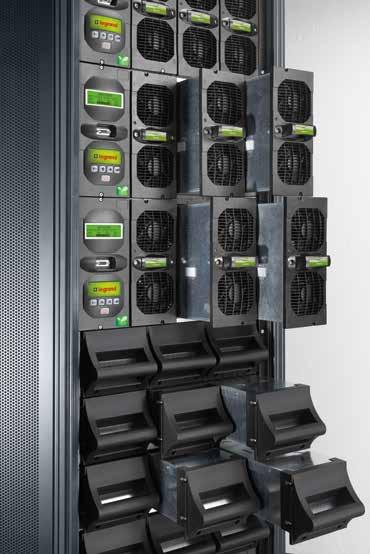

35 moduláris szünetmentes áramforrások Archimod HE és Trimod HE HÁROMFÁZISÚ SZÜNETMENTES FULL HOT-SWAP MODULOKKAL Kritikus IT fogyasztók komplex védelmére alkalmas moduláris felépítésű szünetmentes áramforrás Csom. Kat. szám Akkumulátor szekrények Alkalmasak Archimod/Trimod HE szünetmentes áramforrások áthidalási idejének megvalósítására/ bővítésére Akkumulátor nélküli változatok Hot-swap fiókos akkumulátor szekrények Hotswap akkumulátor-fiókok fogadására alkalmas szekrények Kompatibilitás Szabad akkumulátor fiókok száma Méretek [mm] MAGxSZÉLxMÉLY Archimod HE (42U)x570x Trimod HE x414x Trimod HE x414x Hagyományos akkumulátor polcos szekrények Nagy kapacitású akkumulátorok fogadására alkalmas szekerények Akkumulátorok nélkül, de átkötőkábelekkel és polcokkal szerelve Kompatibilitás Beépíthető akkumulátorok Méretek [mm] MAGxSZÉLxMÉLY Archimod HE 21x94Ah 1635x600x Trimod HE 20x94Ah 1635x600x Hot-swap cserélhető modulok Archimod HE és Trimod HE szünetmentes áramforráshoz Hot-swap teljesítmény modulok Kihúzható moduláris felépítésű, egyfázisú teljesítménymodulok, Soronként 3 db azonos teljesítményű teljesítménymodul használható Kompatibilitás Hatásos teljesítmény [kw] Archimod/Trimod HE 6, Trimod HE Trimod HE 3,4 9 Hot-swap akkumulátor modulok Kihúzható moduláris akkumulátor fiókok akkumulátorral illetve anélkül Archimod HE szünetmentes áramforrások hármasával, míg Trimod HE szünetmentes áramforrások négyesével szerelhetőek fiókokkal Kompatibilitás Akkumulátor Készlet tartalma Archimod HE 7x9Ah LL 3 fiók Trimod HE 5x9Ah LL 1 fiók Archimod HE üres 3 fiók Trimod HE üres 1 fiók Vakmodul készletek Archimod HE szünetmentesek szabad moduljainak elfedéséhez Üresen hagyott teljesítménymodulok helyére 3 darabos készlet Üresen hagyott akkumulátor modulok helyére 4 darabos készlet Komplett kínálat: kva / kw Különböző fáziskonfigurációk: 3:3, 3:1, 1:1, 1:3 Kimeneti teljesítménytényező: 1 Magas hatékonyság: akár 99% Belső N+1 redundancia kialakítás Legalacsonyabb MTTR Piros katalógusszám: új termék 35

36 online kettős konverzió moduláris szünetmetes áramforrások TRIMOD HE műszaki jellemzők n Műszaki jellemzők Modell Általános jellemzők TRIMOD HE 10 TRIMOD HE 15 TRIMODHE 20 TRIMOD HE 30 TRIMOD HE 40 TRIMOD HE 60 TRIMOD HE 80 Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Egyfázisú modulokból felépülő, fázisonkénti redundáns GDPA és GCPA rendszerű Bemeneti jellemzők Névleges feszültség Bemeneti frekvencia Bementi feszültség tartomány (Ph-Ph) Kimeneti jellemzők Bemeneti áram felharmonikus THDi Aggregátoros kompatibilitás 380, 400, 415 3Ph+N+F (vagy 220, 230,240 1Ph) 400V+15%/-20% 230V+15%/-20% Hz (43-68,4 Hz) < 3% teljes terhelésen* Bemeneti teljesítménytényező > 0,99 Névleges feszültség 380, 400, 415 3Ph+N+F (vagy 220, 230,240 1Ph) Hatékonyság online üzemmódban <= 96% Hatékonyság ECO üzemmódban <= 99% Frekvencia (névleges) 50 /60 Hz (beállítható a kijelzőről) Csúcs tényező 3:1 Feszültség felharmonikus torzítás THDu Akkumulátorok < 1% (teljes lineáris terhelés esetén) Túlterhelés képesség 10 perc 115%, 1 perc 135% Feszültség tolerancia ± 1% Bypass Beépített statikus és kézi bypass Áthidalási idő növelése Akkumulátor típusa Belső akkumulátor elhelyezés Akkumulátor teszt Újratöltési profil Kommunikáció és vezérlés Kijelző Kommunikációs portok Back Feed védelem Hangjelzések Hálózati interfész szlot (SNMP) 380, 400, 415 3Ph+N+F 400V+15%/-20% 380, 400, 415 3Ph+N+F akkumulátor modulok hozzáadásával (hot-swap) VRLA - AGM karbantartás mentes automata vagy kézi 3 lépcsős, okos technológiás 4x20 digites kijelző, 4 gomb, 3 színű háttérvilágítás 2xRS232, GenSet, 5xprogramozható relé kimenet beépített (NO/NC) opcionális SNMP kártya Tűzjelző kapcsoló (EPO) Távoli felügyelet lehetséges Környezeti jellemzők Működési hőmérséklet ( C) 0 40 Relatív páratartalom (%) 20 95% (lecsapódás mentes) Védettségi index (por/nedvesség) Zajterhelés 1 méterről (dba) Szabvány megfelelőségek Kapcsolódó termékszabványok EN , EN , EN IP21 36

37 online kettős konverzió moduláris szünetmentes áramforrások ARCHIMOD HE műszaki jellemzők n Műszaki jellemzők Modell Általános jellemzők ARCHIMOD HE 20 ARCHIMOD HE 40 ARCHIMOD HE 60 ARCHIMOD HE 80 ARCHIMOD HE 100 ARCHIMOD HE 120 ARCHIMOD HE 240 ARCHIMOD HE 480 Látszólagos teljesítmény (kva) Hatásos teljesítmény (kw) Technológia Online kettős konverziós VFI-SS-111 Jelalak Tisztán szinuszos Felépítés Egyfázisú modulokból felépülő, fázisonkénti redundáns GDPA és GCPA rendszerű Bemeneti jellemzők Névleges feszültség 380, 400, 415 3Ph+N+F (vagy 220, 230,240 1Ph) Bemeneti frekvencia Hz +/- 2% Bementi feszültség tartomány (Ph- Ph) Bemeneti áram felharmonikus THDi Aggregátoros kompatibilitás 400V+15%/-20% 230V+15%/-20% < 3% teljes terhelésen* Bemeneti teljesítménytényező > 0,99 Kimeneti jellemzők Névleges feszültség 380, 400, 415 3Ph+N+F (vagy 220, 230,240 1Ph) Hatékonyság online üzemmódban <= 96% Hatékonyság ECO üzemmódban <= 99% 380, 400, 415 3Ph+N+F 400V+15%/-20% 380, 400, 415 3Ph+N+F Frekvencia (névleges) 50 /60 Hz +/- 0,1 Csúcs tényező 3,5:1 Feszültség felharmonikus torzítás THDu < 1% (teljes lineáris terhelés esetén) Túlterhelés képesség 10 perc 113%, 1 perc 135% Feszültség tolerancia ± 1% Bypass Beépített statikus és kézi bypass Akkumulátorok Áthidalási idő növelése akkumulátor modulok hozzáadásával (hot-swap) Akkumulátor típusa VRLA - AGM karbantartás mentes Belső akkumulátor elhelyezés Akkumulátor teszt Újratöltési profil Kommunikáció és vezérlés Kijelző Kommunikációs portok Back Feed védelem Hangjelzések Hálózati interfész szlot (SNMP) automata vagy kézi 3 lépcsős, okos technológiás 4x20 digites kijelző, 4 gomb, 3 színű háttérvilágítás 2xRS232, GenSet, 5xprogramozható relé kimenet beépített (NO/NC) opcionális SNMP kártya Tűzjelző kapcsoló (EPO) Távoli felügyelet lehetséges Környezeti jellemzők Működési hőmérséklet ( C) 0 40 Relatív páratartalom (%) 20 95% (lecsapódás mentes) Védettségi index (por/nedvesség) Zajterhelés 1 méterről (dba) < 80 Szabvány megfelelőségek Kapcsolódó termékszabványok EN , EN , EN IP21 37

38 kiegésztők gyorstöltők, szerviz bypassok, statikus átkapcsolók, rögzítők akkumulátor szekrények típus szekrények egyfázisú szünetmentesekhez Csom. Kat. szám Szerviz bypass kapcsolók 19" rackszekrénybe szerelhető, univerzális külső bypass készülékek (MBS) szünetmentes áramforrások megtáplálásához, amely lehetővé teszi a a fogyasztók szünetmentes átkapcsolását kerülő áramkörre (pl. karbantartás ideje alatt) Egyfázisú bemenet - egyfázisú kimenet Megtáplálások / elmenők: sorkapcsos (közvetlen vezetékbekötés) vagy csatlakozódugós (plug&play) Maximális teljesítmény [kva] Geometriai méretek [mm] MAG SZÉL MÉLY kva 88(2U) 77 C kva 120(3U) 77 Gyorstöltők Kimenet Megtáplálás 6 x C13 2 x C19 3,5 6 x C13 sorkapocs 2 x C19 sorkapocs 4 Lehetővé teszi az akkumulátorok gyorsabb visszatöltését Kifejezetten ajánlott sok akkumulátorszekrény használatakor KEOR LP 1000, DAKER DK KEOR LP KEOR S / LP 3000, DAKER DK+ 2000/ KEOR S 6/10K, DAKER DK+ 5/6/10K Csom. Kat. szám Típus szekrények Legrad egyfázisú szünetmentes áramforrások áthidalási idejének növelésére alkalmas akkumulátor szekrények Komplett változatok Gyárilag akkumulátorokkal szerelt szekrények Kapcsolódó szünetmentes Geometriai méretek [mm] MAG SZÉL MÉLY Kapacitás [Ah] KEOR LP 1K x7,2Ah KEOR LP 2K x7,2Ah KEOR LP 3K x7,2Ah DAKER DK+ 1K 196(4U) x7Ah DAKER DK+ 2K 88(2U) x7Ah DAKER DK+ 3K 88(2U) x9Ah DAKER DK+ 5/6K 88(2U) x5Ah DAKER DK+ 10K 132(3U) x9Ah KEOR S 3K x12Ah KEOR S 3K x12Ah KEOR S 3K x12Ah KEOR S 6/10K x12Ah KEOR S 6/10K x12Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE x9Ah MEGALINE 266(6U) x9Ah MEGALINE 266(6U) x9Ah MEGALINE 266(6U) x9Ah MEGALINE 266(6U) x9Ah 65 Üres változatok 12V akkumulátorok fogadására alkalmas üres szekrények Akkumulátor átkötő kábeleket tartalmaz, kivéve kat. szám Beépíthető akkumulátorok számát és kapacitását lásd a következő hasáb táblázatában Kapcsolódó szünetmentes áramforrás Geometriai méretek [mm] MAG SZÉL MÉLY Kapacitás [Ah] DAKER DK+ 1K 196(4U) x7Ah DAKER DK+ 2K 88(2U) x7Ah DAKER DK+ 3K 88(2U) x9Ah DAKER DK+5/6K 88(2U) x5Ah DAKER DK+ 10K 132(3U) x9Ah KEOR S x12Ah MEGALINE rack 132(3U) x9Ah MEGALINE torony x9Ah 7 38

39 akkumulátor szekrények típus és univerzális szekrények n Üres akkumulátor szekrények akkumulátor kapacitása Típus Akkumulátor kapacitás [Ah / db] Csom. Kat. szám Típus szekrények és kiegészítőik Típus szekrények 12V akkumulátorok fogadására alkalmas üres szekrények Háromfázisú szünetmentesekhez használható szekrények: KEOR-T, KEOR HPE, KEOR HP, KEOR MOD, Archimod HE, Trimod HE Polcok száma Geometriai méretek [mm] MAG SZÉL MÉLY Szakaszolható biztosító-tartók Akkumulátor körök védelmére alkalmazható Állapotjelző segédérintkezővel szerelve (CO) Beépíthető betét típusa Pólusok száma Maximális áram M10 csatlakozók száma NH1 3P 250 A NH1 2P 250 A NH1 3P 250 A NH2 3P 400 A NH2 4P 400 A 6 5 Biztosító betétek Akkumulátor körök védelmére alkalmazható Karakterisztika: ar (IEC szerint) Nagyon alacsony I 2 t (növelt védelem félvezetőkhöz) Biztosító betét típusa I 2 t [A 2 s] Megszakító képesség (AC) Telj. disszipáció [W] NH1 100 A A NH1 125 A A NH1 250 A A NH2 315 A A NH2 350 A A 6 2 Uviverzális akkumulátor szekrények Akkumulátor átkötő kábeleket nem tartalmaznak Beépíthető akkumulátorok számát és kapacitását lásd a következő hasáb táblázatában Kapcsolódó szünetmentes áramforrás Geometriai méretek [mm] MAG SZÉL MÉLY Rack/torony 222(5U) Rack/torony 132(3U) Rack 132(3U) Rack 132(3U) Rack 132(3U) BC00 szekrény BC10 szekrény BC20 szekrény BC30 szekrény BC40 szekrény BC50 szekrény BC55 szekrény BC60 szekrény rack/torony rack/torony rack rack rack BC00 szekrény BC10 szekrény BC20 szekrény BC30 szekrény BC40 szekrény BC50 szekrény BC55 szekrény BC60 szekrény n Legrand akkumulátorszekrény szekrények Általános jellemzők Nominal Voltage Battery segregation Switches and protection access Disconnection and protection devices * Fuse holder Open/Close signal* Cable Entrance Cable connections Vdc Internal panel in Polycarbonate Internal bottom front side Fuse Holders Switch with NH fast fuses (sized accordingly with Battery Power) Auxiliary Micro Switch bottom sides (both left and right) On Fuse holder terminals Max Cable side entrance 3x 150mm 2 Cabinet Access Shelter Bent Metal Sheet Thickness Shelves Bent Metal Sheet Thickness Protection Degrees Front door with key lock and removable sides and rear panels 20/10 30/10 IP20 (Optional IP21) Colour RAL 7016 Standard IEC-EN

40 egységes távfelügyeleti kiegészítők WEB/SNMP interfészek Csom. Kat. szám WEB/SNMP hálózati interfész egyszerűbb távfelügyeletre 40 CS101 hálózati kártya, amely alkalmas egyfázisú szünetmentes áramforrások távfelügyeletére valamint speciális funkcióinak megvalósítására Internetről ingyenesen letölthető firmware valamint lekapcsoló kliens Esemény lista: alapszintű Eseményhez rendelhető utasítások: csak en keresztül (maximum 8 fogadó) Támogatott protokollok: HTTP, HTTPS, SSL, SSH, SMTP, SNTP, DHCP, Telnet, DNS, DDNS, SNMP(v1,v2,v3) MODBUS Támogatott operációs rendszerek: Windows és Linux Támogatott szünetmentesek: KEOR LINE RT, DAKER DK+, KEOR LP, KEOR-S Basic kártya CS Ethernet csatlakozóval felszerelt interfész, szenzorok csatlakoztatására nem alkalmas WEB/SNMP hálózati interfészek univerzális felhasználásra belső külső kártya interfész CS141 hálózati interfészek, amelyek további szoftver telepítése nélkül alkalmasak a szünetmentes áramforrások komplett távfelügyeletére valamint speciális funkcióinak megvalósítására: - időbélyeggel ellátott események tárolása - küldés előre beállított események bekövetkezésekor - időzített feladatok végrehajtása - távoli számítógépeken pop-up üzenetek megjelenítése, távoli számítógépek lekapcsolása vagy egyéb feladatok végrehajtása (RCCMD kliensek felhasználásával lásd következő oldal) - szünetmentes lekapcsolása vagy újraindítása - WoL (Wake on Lan) jel küldése - SNMP protokoll alkalmazása és legfőbb felügyeleti rendszerekkel való kompatibilitás (HP OpenView, IBM Tivoli...stb) - SNMP trap üzenetek küldése - TCP/IP alapú MODBUS kommunikáció - DHCP funkciók Internetről ingyenesen letölthető és frissíthető firmware Esemény lista: bővíttett szint Eseményhez rendelhető utasítások: végtelen számú tastás és fogadó Támogatott protokollok: HTTP, HTTPS, SSL, SSH, SMTP, SNTP, DHCP, DNS, DDNS, SNMP(v2,v3) MODBUS, UNMS Támogatott operációs rendszerek: bármely (99%), Windows, Linux, VMWare, Támogatott szünetmentesek: egy- és háromfázisú készülékek Kártya: KEOR LINE RT, KEOR LP, DAKER DK+, KEOR-S, KEOR-T. KEOR HPE, KEOR HP, ARCHIMOD/TRIMOD HE Külső: NIKY-S, MEGALINE 1 darab RCCMD liszensszel szállítva Standard változatok - CS141B Ethernet csatlakozóval felszerelt interfészek, szenzorok csatlakoztatására nem alkalmas Professional változatok - CS Ethernet, RS232 és programozható digitális bemenettel felszerelt interfészek; szimpla szenzorok, szenzor központ és GSM modem csatlakoztatására alkalmas Industrial CS141 változatok - CS141M Ethernet, RS485 és programozható digitális bemenettel felszerelt interfészek; RS485/Modbus kommunikációhoz Csom. Kat. szám Szenzorok Szimpla szenzorok közvetlenül csatlakoztathatóak WEB/SNMP interfészre, viszont interfészenként mindösszesen 1 szimpla szenzor alkalmazható Több szenzor alkalmasa esetén szenzorközpontot és szenzorközpontra csatlakoztatható szenzorokat kell alkalmazni Hőmérséklet szenzorok Közvetlen csatlakozás az alábbiak RS232 portjára: - Professional vagy Industrial WEB/SNMP kártyák (kat.szám / ) - Professional teljesítményvezérlő központ (kat. szám ) Szimpla szenzor, szenzorközpontra nem csatlakoztatható Csak szenzorközpontra csatlakoztatható (kat. Szám ) Hőmérséklet és páratartalom szenzorok Közvetlen csatlakozás az alábbiak RS232 portjára: - Professional vagy Industrial WEB/SNMP kártyák (kat.szám / ) - Professional teljesítményvezérlő központ (kat. szám ) Szimpla szenzor, szenzorközpontra nem csatlakoztatható Csak szenzorközpontra csatlakoztatható (kat. Szám ) Ajtónyitás érzékelők Közvetlen csatlakozás az alábbiakra - Professional vagy Industrial WEB/SNMP interfészek (kat.szám / ) - Szenzorközpont (kat.szám ) Szenzorközpont Lehetővé teszi több szenzor csatlakoztatását egy szünetmentes áramforrásra 8 db analóg bemenet, 4 db digitális bemenet, 4 db digitális kimenet Közvetlen csatlakoztatás az alábbiak RS232 portjára: - Professional vagy Industrial WEB/SNMP kártyák (kat.szám / ) - Professional teljesítményvezérlő központ (kat. szám ) Beállításokat a CS141 WEB/SNMP interfészen keresztül lehet vezérelni Tartalmaz 1 db hőmérséklet szenzort (kat. szám ) Szárazkontakt interfészek Szünetmentes áramforrás állapot és hibajelzéseinek küldésére valamint távoli kikapcsolásra alkalmas interfészek Belső kártya KEOR LINE RT, DAKER DK+, KEOR-S és KEOR LP, KEOR-T, KEOR HP, KEOR HPE, TRIMOD HE, ARCHIMOD HE szünetmentes áramforrásokhoz használható Kimenetek: - 5 db programozható (NO vagy NC) kontaktus: bypass üzemmód; inverteres üzemmód; alacsony akkumulátor szint; hibás akkumulátor; általános hiba; - 1 db NC kontaktus: tápellátás rendben - 1 db NO kontaktus: tápellátás hibás Távoli kikapcsolás vezérlésre valamint automatikus lekapcsolásra is alkalmas (akkumulátor üzemmódba lépést követő 40 mp elteltével) Külső interfész RS232 porton keresztüli szárazkontaktusok: NIKY-S, MEGALINE

41 egységes távfelügyeleti kiegészítők szoftverek és licenszek n Hogyan válasszuk ki a legideálisabb megoldást? Szükség van külső szenzorra? CS141 nem UPS COMMUNICATOR Csom. Kat. szám Szoftverek UPS MANAGEMENT Van lehetőség RS232 vagy USB kommunikációra? CS141B LEGUPSCOMM UPS COMMUNICATOR Ingyenesen letölthető: ups.legrand.com Lehetővé teszi: UPS események és működési paraméterek naplózását, küldését, leállítási és egyedi parancsok végrehajtását, ellenőrzések végrehajtását (időzítve is), UPS ki- és bekapcsolását Támogatott op. rendszer: Windows és Linux Számítógép lekapcsolás: (csak egy csoport) Beépített web server: nincs SNMP támogatás: nincs UNMS támogatás: nincs UPS SETTING TOOL 1 LEGUPSSET ingyenesen letölthető: ups.legrand.com DAKER DK+, KEOR LP, KEOR-S szünetmentes áramforrások egyszerű beállítását teszi lehetővé a kommunikációs portjukon (RS232 vagy USB) keresztül. - Kimeneti feszültség (200/208/220/230V~..) - Kimeneti frekvencia (50/60 Hz) - UPS üzemmód (online, eco) - Bypass érzékenység - EPO kontaktus (NO / NC) - Programozható kimenetek beállítása UPS MANAGEMENT Szoftvercsomag, amelynek segítségével web alapon folyamatosan felügyelni lehet az UPS működését, valamint biztosítani a szünetmentesre kötött számítógépek programozott működését Szoftverek távolról való programozott indításához további RCCMD licensz szükséges 1 darab RCCMD liszensszel és 1 darab RS232/USB átalakítóval szállítva Támogatott op rendszer: Windows, Linux, MAC OS...stb. Számítógép lekapcsolás:, RCCMD klienssel (bármennyi csoport bármennyi különböző időzítés) Beépített web server: SNMP támogatás: UNMS támogatás: RCCMD LICENSZEK CS141 hálózati interfésszel szerelt szünetmentes áramforrások vagy UPS MANAGMENT szoftver által, számítógépeken különböző programok futtatására és lekapcsolására alkalmas kliens Kompatibilitás: Windows, Linux, Unix, VMware, Citrix, Novel, MAC OSX, AS/400 (csak ) darab RCCMD licensz darab RCCMD licensz darab RCCMD licensz darab RCCMD licensz darab RCCMD licensz darab RCCMD licensz - AS/400 - V5R3M0 UNMS LICENSZEK Web (TCP/IP) alapú komplett szünetmentes távfelügyelet akár 300 szünetmentesig; UPS-től érkező események fogadására, feldolgozására és megjelenítésére , SMS és lekapcsoló parancsok Komplett tele-szervíz rendszer Támogatott op. rendszer: Windows 9 szünetmentesig ingyenes darab UNMS licensz darab UNMS licensz darab UNMS licensz Az operációs rendszer eltér Windowstól vagy Linuxtól? Különböző késletetésű számítógép lekapcsolásra szükség van? nem nem Az operációs rendszer eltér Windowstól vagy Linuxtól? nem nem UPS típusa: DAKER DK, DAKER DK+, KEOR LP, KEOR-S, KEOR LINE RT? nem n CS141 hálózati interfészek kommunikációs portjainak használata A B MODBUS over IP HTTP/Java/UPSMON Távoli program indítások CS101 UPS MANAGEMENT UPS CONFIGURATOR Beállítások terminálon keresztül RS 232 MODBUS over RS 232/RS 485 Hőmérséklet szenzorok Szenzor Menedzser SNMP, SNMP Trap menedzsment küldés (SMTP) Telnet, FTP, beállítások/frissítések Log fájl, előzmények adat fájl STOP/COMMANDS/MESSAGES - Unix/Linux + RCCMD - Windows + RCCMD - Mac OS X + RCCMD - AS/400 + RCCMD - Novell NetWare + RCCMD - VMware + RCCMD - Citrix + RCCMD 41

42 specifikációs leírások szünetmentes áramforrások műszaki leírásai n Moduláris felépítésű, belső N+X redundancia kialakítására képes szünetmentes áramforrások ARCHIMOD HE Szünetmentes áramforrás kva/kw teljesítménnyel, online kettős konverziós VFI-SS-111 technológia, egyfázisú modulokból felépülő háromfázisú (3:3) készülék, fázisonkénti statikus bypassal: fázisonkénti redundanciára alkalmas granuláris, decentralizált áramköri moduláris architektúra (GDPA); független vezérlőegység redundancia (master-slave mentes kialakítás); vezérlőmodulonkénti akkumulátor kezelés; belső teljesítmény bővítési lehetőség; belső N+X redundanciára képes; normál és energiahatékony (ECO) üzemű működés; működési hatékonyság akár 99%; kimeneti teljesítménytényező: cos phi=1 (W=VA); alacsony felharmonikus torzítás lineáris (THDv< 0,5%) nemlineáris (THDv<1%) terhelés esetén egyaránt; 3 lépcsős Smart-Charge technológiás akkumulátor kezelés; Full Hot-Swap teljesítménymodul és akkumulátor kialakítás; Back-feed védelem; tűzvédelmi lekapcsolásra képes (EPO kontakt); WEB/SNMP hálózati kártyával szerelve (további WEB/SNMP kártyával bővíthető); programozható szárazkontakt kimenetekkel (5xCO); 2 x RS232 soros port; 1 logikai szintű port; Akkumulátorok szerelve a kívánt áthidalási idő függvényében: perc LEGRAND Archimod HE típus [vagy azzal műszakilag egyenértékű] TRIMOD HE Szünetmentes áramforrás kva/kw teljesítménnyel, online kettős konverziós VFI-SS-111, egyfázisú modulokból felépülő fáziskonfiguráció változtatására alkalmas készülék, fázisonkénti statikus bypassal: fázisonkénti redundanciára alkalmas központi áramköri moduláris architektúra; belső teljesítmény bővítési lehetőség; belső N+X redundanciára képes; normál és energiahatékony (ECO) üzemű működés; működési hatékonyság online üzemmódban akár 96%; ECO üzemmódban akár 99%; kimeneti teljesítménytényező: cos phi=1 (W=VA); alacsony felharmonikus torzítás lineáris (THDv< 0,5%) nemlineáris (THDv<1%) terhelés esetén egyaránt; 3 lépcsős Smart-Charge technológiás akkumulátor kezelés; Full Hot-Swap teljesítménymodul és akkumulátor kialakítás; Back-feed védelem; tűzvédelmi lekapcsolásra képes (EPO kontakt); WEB/SNMP hálózati kártyával szerelve (további WEB/SNMP kártyával bővíthető); programozható szárazkontakt kimenetekkel (5xCO); 2 x RS232 soros port; 1 logikai szintű port; Akkumulátorok szerelve a kívánt áthidalási idő függvényében: perc LEGRAND TRIMOD HE típus [vagy azzal műszakilag egyenértékű] MEGALINE TORONY / RACK: Szünetmentes áramforrás kva teljesítménnyel, 1250 VA teljesítménymodulokból felépülő online kettős konverziós VFI-SS-111, 19" rack vagy torony kialakítás; tisztán szinuszos kimenet; helyi diagnosztika LCD kijelzővel; Áramkimaradás, áramlökés, feszültségingadozás, tranziens-túlfeszültség, EMI zavar, frekvencia ingadozás, kapcsolási tranziens és harmonikus torzítás valamint túlterhelés és rövidzárlat elleni védelemmel; Automata öndiagnosztika minden bekapcsoláskor; Hangriasztás a hálózati feszültség kimaradásakor + LED állapotjelzők; Akkumulátor védelem túltöltés és mélykisülés ellen; intells akkumulátor töltés; EPO kontaktus; Akkumulátorok szerelve a kívánt áthidalási idő függvényében: perc LEGRAND MEGALINE RACK típus [vagy azzal műszakilag egyenértékű] n Hagyományos (stand-alone) felépítésű, párhuzamosítással N+X redundanciára képes szünetmentes áramforrások 42 KEOR HP: Szünetmentes áramforrás kva teljesítménnyel, online kettős konverziós VFI-SS-111, hagyományos felépítésű háromfázisú (3:3) készülék: kimeneti leválasztó transzformátorral szerelt változat; kettős megtáplálással (normál-bypass); teljesítménynövelés (akár 4,8 MVA) és N+1 redundancia kialakítása megvalósítása párhuzamosítással; 3. szintű IGBT;normál és energiahatékony (ECO) üzemű működés; Működési hatékonyság ECO üzemmódban < 98%; működési hatékonyság online üzemmódban <95%; kimeneti teljesítménytényező: cos phi=0,9; Inrush rendszerű többlépcsős indítás; Smart-Charge technológiás akkumulátor kezelés; Back-feed védelem; tűzvédelmi lekapcsolásra képes (EPO kontakt);web/snmp hálózati interfésszel felszerelve; Beépített szárazkontakt jelzésekkel; USB és RS232 kommunikációs porttal; Akkumulátorok külön akkumulátor szekrényben elhelyezve a kívánt áthidalási idő függvényében: perc LEGRAND KEOR HP típus [vagy azzal műszakilag egyenértékű] KEOR HPE: Szünetmentes áramforrás kva teljesítménnyel, online kettős konverziós VFI-SS-111, hagyományos felépítésű háromfázisú (3/3) készülék: LCD és MIMIC felhasználóbarát grafikus kijelző; teljesítménynövelés és N+1 redundancia kialakítása megvalósítása párhuzamosítással; 3. szintű IGBT; teljesítmény bővítés és redundancia kialakítása párhuzamosítással; normál és energiahatékony (ECO) üzemű működés; Működési hatékonyság ECO üzemmódban < 99%; működési hatékonyság online üzemmódban <96%; kimeneti teljesítménytényező: cos phi=1; Inrush rendszerű többlépcsős indítás; Smart-Charge technológiás akkumulátor kezelés; Back-feed védelem; kijelzőn beállítható NO vagy NC kontaktusú tűzvédelmi lekapcsolásra képes EPO kontakt; WEB/SNMP hálózati interfésszel felszerelhető; UNMS távfelügyeleti licensz 9 szerverig (opcionálisan bővíthető); programozható szárazkontakt kimenetek; Modbus, Genset; akkumulátorok külső akkumulátor szekrényben elhelyezve a kívánt áthidalási idő függvényében: perc LEGRAND KEOR HPE típus [vagy azzal műszakilag egyenértékű] KEOR T: Szünetmentes áramforrás kva teljesítménnyel, online kettős konverziós VFI-SS-111, hagyományos felépítésű háromfázisú (3/3) készülék, felhasználóbarát grafikus érintőképernyős kijelző + háromszínű LED állapotsor; kettős megtáplálással (normál-bypass); teljesítménynövelés és N+1 redundancia kialakítása megvalósítása párhuzamosítással; 3. szintű IGBT; teljesítmény bővítés és redundancia kialakítása párhuzamosítással; normál és energiahatékony (ECO) üzemű működés; Működési hatékonyság ECO üzemmódban < 98,5%; működési hatékonyság online üzemmódban <96%; kimeneti teljesítménytényező: cos phi=0,9; Inrush rendszerű többlépcsős indítás; Smart- Charge technológiás akkumulátor kezelés; Back-feed védelem; kijelzőn beállítható NO vagy NC kontaktusú tűzvédelmi lekapcsolásra képes EPO kontakt; WEB/SNMP hálózati interfésszel felszerelve; Programozható szárazkontakt kimenetek (4xCO); 2 x RS232 soros port; Modbus, Genset; akkumulátorok elhelyezése UPS szekrényben a kívánt áthidalási idő függvényében: perc LEGRAND KEOR T típus [vagy azzal műszakilag egyenértékű] KEOR S: Szünetmentes áramforrás VA teljesítménnyel; egyfázisú (1/1) online kettős konverziós VFI-SS-111 torony: IP31 védettségű burkolattal; görgőkkel szerelt, tisztán szinuszos kimenet; külső teljesítménynövelés és N+X redundancia kialakítása megvalósítása párhuzamosítással; helyi diagnosztika LCD kijelzőn; RS232 kommunikációs porttal és ingyenes diagnosztikai/felügyeleti szoftverrel; Áramkimaradás, áramlökés, feszültség-ingadozás, tranziens-túlfeszültség, EMI zavar, frekvencia ingadozás, kapcsolási tranziens és harmonikus torzítás valamint túlterhelés és rövidzárlat elleni védelemmel; automata öndiagnosztika minden bekapcsoláskor; hangriasztás a hálózati feszültség kimaradásakor + LED állapotjelzők; akkumulátor védelem túltöltés és mélykisülés ellen; intells akkumulátor töltés; tűzvédelmi lekapcsolásra képes (EPO kontakt); WEB/SNMP távfelügyeleti kártya fogadására alkalmas; Akkumulátorok szerelve a kívánt áthidalási idő függvényében: perc LEGRAND KEOR-S típus [vagy azzal műszakilag egyenértékű] DAKER DK+: Szünetmentes áramforrás VA/W teljesítménnyel; egyfázisú (1/1) szünetmentes áramforrás, online kettős konverziós VFI-SS-111, 19" rack/torony kialakítás egyben; tisztán szinuszos kimenet; magas kimeneti teljesítménytényező: cos phi = 1; helyi diagnosztika forgatható kijelzővel; USB és RS232 kommunikációs porttal és ingyenes diagnosztikai/felügyeleti szoftverrel; Áramkimaradás, áramlökés, feszültségingadozás, tranziens-túlfeszültség, EMI zavar, frekvencia ingadozás, kapcsolási tranziens és harmonikus torzítás valamint túlterhelés és rövidzárlat elleni védelemmel; Automata öndiagnosztika minden bekapcsoláskor; Hangriasztás a hálózati feszültség kimaradásakor + LED állapotjelzők; Akkumulátor védelem túltöltés és mélykisülés ellen; intells akkumulátor töltés; Szoftveresen programozható tűzvédelmi lekapcsolásra képes EPO kontaktus (NO/NC); WEB/SNMP távfelügyeleti kártya fogadására alkalmas; Akkumulátorok szerelve a kívánt áthidalási idő függvényében: perc LEGRAND DAKER DK+ típus [vagy azzal műszakilag egyenértékű]

43 keringető szivattyúk és egyéb kis teljesítményű fogyasztók szünetmentesítése becsült áthidalási idők, hálózati zavarok n Főbb kiválasztási szempontok keringető szivattyúk esetén TELJESÍTMÉNY: A keringető szivattyú adatlapján minden esetben fel kell tüntetni annak névleges teljesítményét az alábbi mértékegységek valamelyikével: VA (voltamper) vagy W (watt). Többállású motorok esetén mindig érdemes a maximális értéket figyelni. Több szivattyú esetén az értékeket össze kell adni. A szivattyúk teljesítményénél fontos odafigyelni arra, hogy azok indítási teljesítménye elérheti a névleges teljesítmény akár 10-szeresét is. Amennyiben az indítási áram meghaladja az UPS névleges értékét, úgy a szünetmentes akár azonnal lekapcsolhat, amely komoly károkat tud okozni a fűtési rendszerben. Drágább szivattyúk esetében természetesen előfordulhat beépített lágyindítás, ahol az indítási teljesítmény mindig a névleges teljesítmény alatt marad. Érdemes úgy kiválasztani az UPS,t hogy annak névleges teljesítménye a keringető szivattyúénak legalább 8-10 szerese legyen! ÁTHIDALÁSI IDŐ: Az áthidalási időt úgy kell meghatározni, hogy mennyi idő kell a kazánnak/kandallónak...stb ahhoz, hogy visszahűljön áramszünet esetén. Érdemes legalább 1 órával számolni, de esetenként előfordulhat, hogy szükséges a 2 órás vagy annál magasabb áthidalási idő Az áthidalási időt minden esetben a keringető szivattyú teljesítményére kell számolni és nem az UPS névleges teljesítményére (lásd alul: kiválasztási táblázat első sorában megadott wattos értékek) KIMENETI JELALAK: Legtöbb keringető szivattyúhoz szinuszos kimenetű UPS-t kell kiválasztani, mivel a hosszú élettartamú működéshez és a motoros fogyasztókhoz elengedhetetlen a tisztán szinuszos jelalak. Bizonyos, drágább keringető szivattyúk képesek hosszan tartó működésre négyszögjeles jelalakú megtáplálással, de élettartamuk illetve az UPS élettartama drasztikusan csökkkenhet bizonyos esetekben. Érdemes minden esetben tisztán szinuszos szünetmentest választani! TECHNOLÓGIA: Tisztán szinuszos szünetmentesek esetén két technológia érhető el a piacon: vonali interaktív és online kettős konverziós. Mindkét technológiának megvannak az előnyei és hátrányai. A vonali interaktív olcsóbb, halkabb, hatékonyabb viszont a kimeneti frekvencia független a bemenetitől illetve nagyon rövid idejű hálózati zavarokat átenged magán. Az online szünetmentesek viszont nagyobb védelmet biztosítanak a hálózat felől érkező zavarok ellen illetve nagyobb áthidalási idő valósítható meg velük. Amennyiben az áthidalási idő igény több mint 2 óra úgy érdemes online UPS-t választani. A keringető motorok ugyanakkor nem kifejezetten érzékenyek a hálózat felől érkező zavarokra. Így a legtöbb esetben a vonali interaktív technológia biztosítja a legjobb megoldást. Keringető szivattyúk UPS védelmére érdemes vonali interaktív szünetmentest választani, halkabb és enrgiahatékonyabb működésük miatt! n Becsült áthidalási idők alacsony teljesítményű fogyasztók esetén (óra:perc) A fent leírtak szerint határozza meg mekkora teljesítmény szünetmentesítésére van szükség. A felső sorból válassza ki az ezen értékhez legközelebb álló wattos teljestmény oszlopát, majd keresse meg az abban szereplő legmegfelelőbb elvárt áthidalási időt. Ügyeljen a fent leírtakra a kiválasztásnál, azaz a tecnológiára valamint a szünetmentes névleges teljesítményére. Család KEOR SP NIKY-S KEOR LINE RT Teljesítmény Kat. Szám Technológia Fogyasztó(k) névleges hatásos teljesítménye [W] VA /600W Részlegesen 1:13 0:58 0:47 0:37 0:33 0:30 0:26 0:22 0:19 0:14 0:10 0:08 0:06 <0:05 <0: VA / 900W szinuszos 1:11 1:05 0:51 0:41 0:36 0:32 0:28 0:26 0:24 0:19 0:15 0:12 0:10 0:09 0: VA / 600W :22 1:13 0:59 0:46 0:40 0:35 0:30 0:26 0:23 0:17 0:13 0:11 0:09 0:08 0: VA / 900W :23 1:18 1:03 0:51 0:45 0:42 0:37 0:32 0:29 0:24 0:19 0:16 0:14 0:12 0: VA / 1200W VA / 1800W Tisztán szinuszos 1:41 1:26 1:39 1:25 1:27 1:23 1:13 1:18 1:06 1:10 0:59 1:03 0:55 0:58 0:51 0:55 0:46 0:51 0:38 0:44 0:33 0:39 0:27 0:33 0:23 0:29 0:20 0:27 0:17 0: VA / 900W vonali 1:52 1:48 1:22 0:56 0:49 0:40 0:34 0:28 0:26 0:20 0:14 0:12 0:10 0:08 0: VA / 1350W interakív 2:00 1:51 1:44 1:13 1:01 0:51 0:44 0:38 0:29 0:26 0:22 0:18 0:14 0:13 0: VA / 1980W > 2:00 1:49 1:30 1:14 0:59 0:57 0:55 0:49 0:44 0:36 0:29 0:27 0: VA / 2700W > 2:00 1:56 1:41 1:28 1:21 1:06 0:55 0:48 0:41 0:37 0: VA / 900W :46 0:42 0:35 0:27 0:24 0:21 0:19 0:17 0:14 0:11 0:08 0:07 0:06 0:06 <0:05 KEOR 2000VA / 1800W :53 0:51 0:47 0:38 0:33 0:30 0:28 0:28 0:28 0:24 0:20 0:17 0:14 0:13 0:11 LP 3000VA / 2700W :43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:43 0:42 0:36 0:29 0:26 0:24 0: VA / 2400W Tisztán 3:38 3:30 3:10 2:49 2:40 2:14 2:02 1:54 1:47 1:33 1:24 1:17 1:08 0:59 0:54 szinuszos KEOR-S 3000VA / 2400W :41 7:32 7:06 6:31 6:18 5:34 5:00 4:38 4:19 3:44 3:17 2:53 2:25 2:08 1:56 online kettős 3000VA / 2400W konverziós 12:29 12:15 11:42 10:32 10:10 8:57 7:57 7:24 6:56 5:59 5:13 4:43 4:11 3:46 3: VA / 900W :39 2:07 1:34 1:10 0:56 0:48 0:43 0:39 0:37 0:31 0:26 0:21 0:18 0:15 0:13 DAKER 2000VA / 1800W :01 5:39 5:12 3:31 2:52 2:28 2:05 1:50 1:38 1:18 1:02 0:52 0:44 0:39 0:34 DK+ 3000VA / 2700W :22 6:22 6:07 3:56 3:15 2:46 2:24 2:03 1:50 1:26 1:11 0:58 0:50 0:44 0:39 43
