1 Elegancia, Érték, High-tech State of the Airt Air purification & scenting SoL Többfunkciós, moduláris környezet kondícionáló készülékek Használati Útmutató V3.2_iOS Tisztelt Felhasználó! Köszönjük, hogy a SoL készüléket választotta. Ahhoz, hogy a készüléket problémamentesen használja, illetve a készülék nyújtotta lehetőségeket maximálisan élvezze, kérjük, figyelmesen olvassa el ezt a Használati Útmutatót. Ezen használati útmutatót az alábbi helyeken is megtalálja: Távirányító eszköz Help menüpontjában A SOL Zrt. weboldalán a címen Bízunk benne, hogy a készülék használata hozzájárul az Ön és környezete életminőségének javításához, Üdvözlettel Prof. Robert Somogyi Senior President Sales

2 Tartalom Jelmagyarázat Fontos biztonsági figyelmeztetések A készülék tartozékai A készülék üzembehelyezése A készülék kicsomagolása A készülék elhelyezése A készülék üzembelyezése A készülék kezelése A készülék kezelése Android mobil eszközzel Az Android mobil eszközök specifikációja Az Android applikáció letöltése mobil eszközre A készülék kezelése ios (Apple) mobil eszközzel Az ios (Apple) mobil eszközök specifikációja Az ios applikáció letöltése mobil eszközre A kezelő felület ios mobil eszközön Csatlakozás készülékhez Első csatlakozás a készülékhez Újracsatlakozás Újracsatlakozás, egy készülék Autoconnect: YES Autoconnect: NO Újracsatlakozás, több készülék Autoconnect: YES Autoconnect: NO Beállítások menü Day & Night settings Aktuális idő és az Éjszaka / Nappal időpont beállítás Device options - Eszköz opciók Üzemóra számláló és annak törlése Rename - Készülék átnevezése Ask for PIN - PIN kérés kapcsoló Change PIN - PIN kód megváltoztatása Scanting by - Illatosítási periódus Night lights dim - Világítási opciók éjszakai üzemmódban Connections - Csatlakozás Known devices - Felismert készülékek Help Bluetooth kapcsolat megszakadása, helyreállítása A készülék funkciók magyarázata Készülék Be/Kikapcsolás Hangulatfény Be/Kikapcsolás IllatosítÓ Be/Kikapcsolás Ventilátor fokozat Fel/Le AQS (Air Quality Sensor Levegő minőség érzékelő) funkció Be/Kikapcsolása UV LED Be/Kikapcsolás Hangulatfény demo Be/kikapcsolás Ionizátor Be/Kikapcsolás Színkeverés Az illatosító egység használata A készülék karbantartása, tisztítása Kiegészítők Adalékok Térillatosító parfümök Hibaelhárítás Garancia Műszaki adatok Használati Útmutató V3.2_iOS 2

3 JELMAGYARÁZAT Veszélyforrásra utaló figyelmeztetés, betartása kötelező! Figyelmeztetés Megjegyzés 1 FONTOS BIZTONSÁGI FIGYELMEZTETÉSEK A SoL készülék használata során ezen Használati Útmutatóban leírt információkat feltétlenül olvassa el és a használat során tartsa be! A készüléket csak a tartozékként biztosított, CE jelöléssel ellátott külső 230VAC/12VDC 1000mA-es hálózati adapterrel használja! Nem minősített adapter használata annak meghibásodása esetén áramütés veszélyét hordozza, illetve a készülék tönkremeneteléhez vezethet! Tilos a készülék üzembe helyezését gyermekre bízni! Tilos a készüléket letakart állapotban üzembe helyezni és üzemeltetni! Amennyiben a készüléket át akarja helyezni, mozgatás előtt az adaptert húzza ki a konnektorból! Amennyiben valamilyen okból a készülék felső részét (kürtő) le kívánja venni az alsó részről, előtte az adaptert húzza ki a konnektorból! Tilos a készülék kürtőjébe a egységokon kívül más tárgyat helyezni! Tilos a kürtőben lévő ventilátor rácsba idegen tárggyal belenyúlni, ez sérülést és a készülék tönkremenetelét okozhatja! Amennyiben a levegő tisztításhoz a készülékben folyadékot is (víz és adalékok) használ (a magasabb légtisztító hatékonyság miatt ajánlott), a készülék mozgatása előtt vegye ki a folyadéktálat a készülékből! Amennyiben a levegő tisztításhoz a készülékben folyadékot is (víz és adalékok) használ (a magasabb légtisztító hatékonyság miatt ajánlott), olyan környezetbe helyezze el, ahol a folyadék esetleges kiömlése nem tesz kárt a készülék környezetében (iratok, könyv, stb.)! Kis gyermek esetén fokozattan ügyeljen a készülék elhelyezésére és üzemeltetésére! A készüléket az előírásoknak megfelelően kell elhelyezni. Használati Útmutató V3.2_iOS 3

4 2 A KÉSZÜLÉK TARTOZÉKAI 1) Készülék alsó rész 2) Készülék felső rész 3) Víztál 4) 1 db Hálózati adapter 5) 1 db Filter 6) 2 db 100ml-es adalék 7) Használati Útmutató 8) Garancia jegy Készülék típustól függően tartozék vagy külön vásárolható: 9) 1 db Ionizátor egység 10) 1 db Illatosító egység (készülék típustól függően tartozék vagy külön vásárolható) 11) 1 Illatosító csomag az alábbi tartalommal: Illatosító fej 2 db parfüm illatminta 3 A KÉSZÜLÉK ÜZEMBEHELYEZÉSE 3.1 A KÉSZÜLÉK KICSOMAGOLÁSA 1) A készülék dobozának tetejét felnyitjuk, majd kivesszük az illatosító fejet és a 2 db illatmintával feltöltött üvegcsét tartalmazó dobozt. 2) Óvatosan kivesszük a készülék felső részt (kürtőt). 3) Ezt követően vigyázva kivesszük a készülék alsó részt is a dobozból. 4) A készülék alsó részből óvatosan kivesszük a víztálat. 5) A készülék kicsomagolását követően ellenőrizzük, hogy maradéktalanul megvannak-e a 2. pontban felsorolt tartozékok. 3.2 A KÉSZÜLÉK ELHELYEZÉSE A készüléket a lehető legjobb hatásfok elérése érdekében úgy helyezzük el, hogy biztosítsa a helyiség légterében az optimális levegő áramlást. Felette és mellette kb cm-es magasságig ne legyen polc, vagy más olyan nagyobb tárgy, ami útját állhatja a készülék oldalán beáramló illetve a tetején kiáramló levegőnek. A készülék elhelyezésénél vegyük figyelembe az 1. pont biztonsági előírásait. 3.3 A KÉSZÜLÉK ÜZEMBELYEZÉSE 1) Helyezze a víztálat a készülék alsó részébe. 2) A készülék aljában lévő víztálat ¾ részig töltse fel vízzel, majd ezt követően öntse hozzá a választott adalékot. A készülék használata során a víz és adalék használata NEM KÖTELEZŐ, azonban használatuk növeli a légtisztítás hatékonyságát! 3) Fordítsa meg a készülék felső részét (kürtőt), és helyezze fel a filtert a ventilátor keretre. Használati Útmutató V3.2_iOS 4

5 4) Fordítsa meg a készülék felső részét és helyezze a készüléktest alsó részére. Győződjön meg róla, hogy a filter a víztálba ér. 5) Csatlakoztassa a berendezéshez a hálózati adaptert. 6) Helyezze feszültség alá a hálózati adaptert. Ezzel a készülék működőképes állapotban van. 7) Amennyiben az ionizátor vagy az illatosító egységet kívánja használni, helyezze azt a kürtőben lévő foglalatba. Forgassa az egységet a foglalatban finoman, a helyes pozícióban mágnesek rögzítik. A készülék be- és kikapcsolása, illetve a készülék funkciók kezelése a 4. pontban leírt eszközökkel lehetséges. Az illatosító egység használatát részletesen a 6. pont írja le. 4 A KÉSZÜLÉK KEZELÉSE 4.1 A KÉSZÜLÉK KEZELÉSE ANDROID MOBIL ESZKÖZZEL AZ ANDROID MOBIL ESZKÖZÖK SPECIFIKÁCIÓJA A készülék kezeléséhez szükséges távirányítót megvalósító applikáció Android 4.3 (vagy újabb) operációs rendszerrel ellátott és Bluetooth 4.0 kommunikációra képes eszközökön futtatható AZ ANDROID APPLIKÁCIÓ LETÖLTÉSE MOBIL ESZKÖZRE Az applikáció letölthető a GooglePlay áruházból a válassza ki és töltse le a Sol remote applikációt, vagy használja az alábbi linket: Az applikáció letöltésének folyamatát szemléltető videót az alábbi linken tekintheti meg: Használati Útmutató V3.2_iOS 5

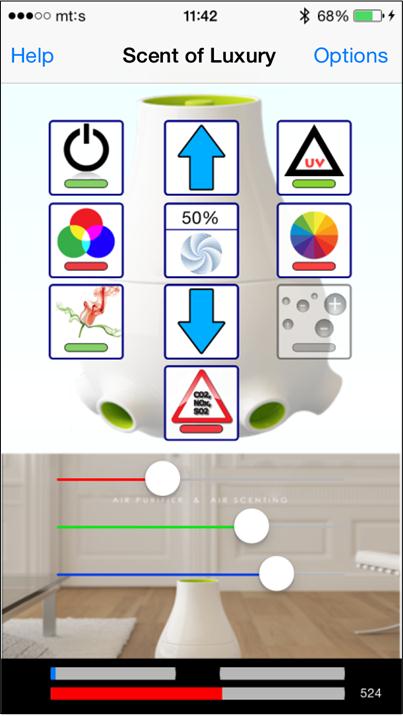

6 4.2 A KÉSZÜLÉK KEZELÉSE IOS (APPLE) MOBIL ESZKÖZZEL AZ IOS (APPLE) MOBIL ESZKÖZÖK SPECIFIKÁCIÓJA A készülék kezeléséhez szükséges távirányítót megvalósító applikáció az alábbi ios (Apple) eszközökön futtatható: - iphone 4S vagy újabb, - ipodtouch 5. Generáció - ipad AZ IOS APPLIKÁCIÓ LETÖLTÉSE MOBIL ESZKÖZRE Az ios applikáció az alábbi helyről tölthető le: A KEZELŐ FELÜLET IOS MOBIL ESZKÖZÖN 4.1. ábra: ios Mobil eszköz kezelő felület A billentyűk színe illetve színárnyalata jelzi a készülék állapotát: Használati Útmutató V3.2_iOS 6

7 a) Ha minden billentyű szürke: a mobil eszköz nincs a készülékhez csatlakozva b) A készülék kikapcsolt állapotban van, c) A készülék bekapcsolt állapotban van 4.2. ábra Kezelő felület 4.3. ábra: Kézelő felület, 4.4. ábra: Kezelő felület készülék nincs csatlakoztatva kikapcsolt készülék készülék bekapcsolt állapotban A billentyűkben lévő jelzők a billentyűhöz tartozó funkció állapotát jelzik: 4.5. ábra: Kezelő felület gombjainak állapotjelzése A kétirányú kommunikációnak köszönhetően a készülék a távirányítóval közli a készülék mindenkori állapotát, ennek megfelelően a távirányító felhasználói felülete mindig a készülék aktuális konfigurációjának felel meg, azt nem kell állítani. Ha a készülékben pl. az ionizátor egységt kihúzzuk, és helyére az illatosító egységt helyezzük, akkor a távirányítón az ionizátorhoz tartozó kezelő gomb inaktívvá, az illatosítóhoz tartozó gomb aktívvá válik, anélkül, hogy bármit is állítani kellene. Használati Útmutató V3.2_iOS 7

8 4.6. ábra: Kezelő felület, 4.7. ábra: Kezelő felület 4.8. ábra: Kezelő felület készülék ionizátor és illatosító készülék kikapcsolt ionizátor készülék bekapcsolt illatosító egység nélkül egységgel egységgel, illatanyag szintjelző sávval CSATLAKOZÁS KÉSZÜLÉKHEZ Az applikációval több készülék kezelhető, azonban egyidejűleg csak egy készülékhez lehetséges csatlakozni Első csatlakozás a készülékhez 1) Indítsuk el az ios mobil eszközön a ikonnal jelölt applikációt. 2) Bluetooth beállítás a. Amennyiben a mobil eszközön nincs bekapcsolva a Bluetooth funkció, az alábbi képernyő üzenete figyelmeztet, hogy a SOL készülékhez történő csatlakozáshoz kapcsolja be azt: a Settings gomb megnyomásával a mobil készülék Bluetooth képernyőjére ugrik, ahol bekapcsolhatja a szolgáltatást. Használati Útmutató V3.2_iOS 8

9 4.9. ábra: Kezelő felület, Bluetooth bekapcsolás Ezt követően lépjen ki a Bluetooth menüből és indítsa el az ikonnal újra az applikációt. b. Amenniyben a mobil eszközön be van kapcsolva a Bluetooth funkció, akkor a 4.2. ábra szerinti kezelő felületet kapjuk szürke gombokkal: 3) Érintsük meg az Options gombot, és a következő képernyőt kapjuk: ábra: Kezelő felület, készülék csatlakoztatás 4) Érintsük meg a Scan gombot és a következő képernyőt kapjuk: Használati Útmutató V3.2_iOS 9

10 4.11. ábra: Kezelő felület, készülék csatlakoztatás 5) Érintsük meg a Scan gombot és listában láthatóvá válik a vezérlő hatósugarában lévő bekapcsolt SOL One készülék vagy készülékek, esetünkben a SOL készülék. A SOL utáni karakterek a gyártási sorozatszámot jelentik ábra: Kezelő felület, készülék csatlakoztatás 6) Válasszuk ki a készüléket a listából, melynek hatására az applikáció kéri a készülék PIN kódját, amelyre azért van szükség, nehogy a készülék hatósugarában lévő illetéktelenek rácsatlakozzanak a készülékre. Alaphelyzetben a készülék PIN kódja 1234, amelyet tanácsos a pontban leírtak szerint megváltoztatni. Első csatlakozáskor a készülék mindig kéri a PIN kódot! Használati Útmutató V3.2_iOS 10

11 4.13. ábra: Készülék PIN kód bekérő kezelő felület 7) A helyes PIN kód beadását követően a mobil eszköz csatlakozik a SOL One készülékhez és a 4.1. ábrán látható kezelő felületet kapjuk azzal a különbséggel, hogy a Scent of Luxury felirat helyett az aktuális készülék azonosítója jelenik meg Újracsatlakozás A SOL One készüléken a pontban leírtak szerint beállítható, hogy az applikáció elindítását követően automatikusan csatlakozzon a készülék (Autoconnect funkció), vagy a Scan funkciót használva manuálisan lehessen csatlakoztatni a készüléket. Továbbá a pontban leírtak szerint beállítható, hogy manuális csatlakozás esetén kérje-e az applikáció a PIN kódot, vagy sem Újracsatlakozás, egy készülék Autoconnect: YES A mobil eszköz automatikusan csatlakozik az Autoconnectre beállított SOL One készülékhez és a 4.1. ábrán látható kezelő felületet kapjuk azzal a különbséggel, hogy a Scent of Luxury felirat helyett az aktuális készülék azonosítója jelenik meg Autoconnect: NO Az applikáció elindítását követően a 4.2. ábrán látható képernyőt kapjuk. Végezzük el a pont 3), 4), 5) műveleteit. Amennyiben a SOL One készüléken be van állítva a PIN kód kérés, akkor a 6) pont szerint kell eljárni, amennyiben nincs beállítva a PIN kód kérés, akkor a mobil eszköz csatlakozik a SOL One készülékhez és a 4.1. ábrán látható kezelő felületet kapjuk azzal a különbséggel, hogy a Scent of Luxury felirat helyett az aktuális készülék azonosítója jelenik meg. Használati Útmutató V3.2_iOS 11

12 Újracsatlakozás, több készülék Autoconnect: YES Amennyiben a mobil eszköz hatósugarában lévő működő SOL One eszközök valamelyikén az Autoconnect be van állítva, akkor a mobil eszköz ehhez a készülékhez csatlakozik. Ha több SOL One készüléken be van állítva az Autoconnect, akkor a mobil eszköz ahhoz az Autoconnectre állított készülékhez csatlakozik, amelyet először megtalál Autoconnect: NO Amennyiben a mobil eszköz hatósugarában lévő működő SOL One eszközök egyikén sincs az Autoconnect beállítva, az applikáció elindítását követően a 4.2. ábrán látható képernyőt kapjuk. Végezzük el a pont 3), 4), 5) műveleteit. Amennyiben a SOL One készüléken be van állítva a PIN kód kérés, akkor a 6) pont szerint kell eljárni, amennyiben nincs beállítva a PIN kód kérés, akkor a mobil eszköz csatlakozik a SOL One készülékhez és a 4.1. ábrán látható kezelő felületet kapjuk azzal a különbséggel, hogy a Scent of Luxury felirat helyett az aktuális készülék azonosítója jelenik meg BEÁLLÍTÁSOK MENÜ Felcsatlakozott készülék esetén a kezelő felületen az Options gombot megnyomva az alábbi kezelő képernyőt kapjuk azzal a különbséggel, hogy a Scent of Luxury felirat helyett az aktuális készülék azonosítója jelenik meg: ábra: Kezelő felület, Beállítások menü Day & Night settings Aktuális idő és az Éjszaka / Nappal időpont beállítás A Day/Night settings funkció kiválasztásával az alábbi időpontokat állíthatjuk be: 1) A készülék óráját a Set time gomb megnyomásával szinkronizálhatjuk a mobil eszköz Local time órájához. Ezt követően a készülék órája akkor is működik, ha a készülék tápegységét kihúzzuk a konnektorból. Használati Útmutató V3.2_iOS 12

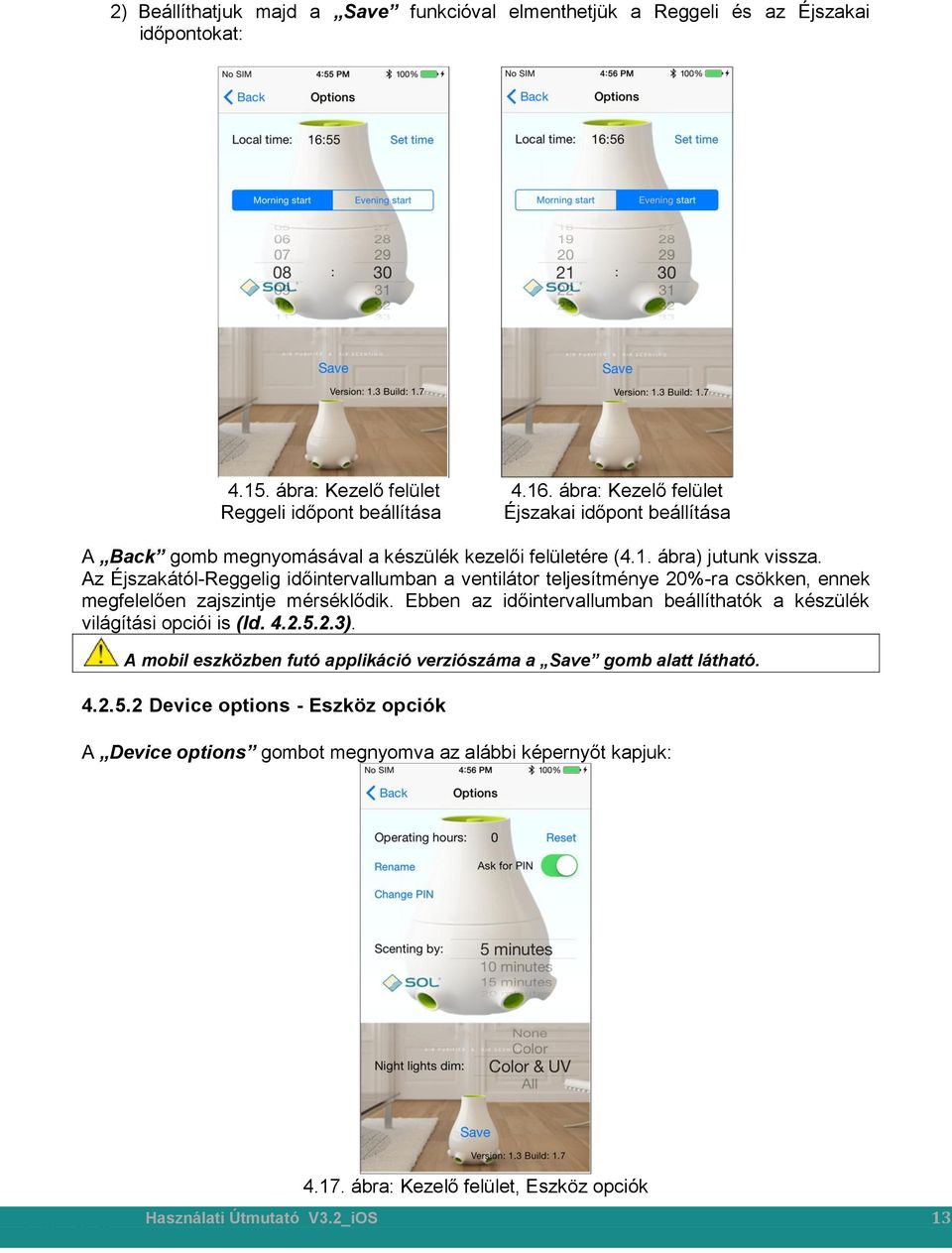

13 2) Beállíthatjuk majd a Save funkcióval elmenthetjük a Reggeli és az Éjszakai időpontokat: ábra: Kezelő felület ábra: Kezelő felület Reggeli időpont beállítása Éjszakai időpont beállítása A Back gomb megnyomásával a készülék kezelői felületére (4.1. ábra) jutunk vissza. Az Éjszakától-Reggelig időintervallumban a ventilátor teljesítménye 20%-ra csökken, ennek megfelelően zajszintje mérséklődik. Ebben az időintervallumban beállíthatók a készülék világítási opciói is (ld ). A mobil eszközben futó applikáció verziószáma a Save gomb alatt látható Device options - Eszköz opciók A Device options gombot megnyomva az alábbi képernyőt kapjuk: ábra: Kezelő felület, Eszköz opciók Használati Útmutató V3.2_iOS 13

14 Üzemóra számláló és annak törlése Az Operating hours a készülék üzemóra számlálója (ld ábra), amely a készülék üzemben töltött idejét mutatja. Az üzemóra számláló törlése 2 esetben fordul elő: óra üzemidő után leáll a készülék, piros villogó fénnyel jelezve, hogy a levegő filtert tisztítani kell, és a következő képernyő látható: ábra: Kezelő felület, Üzemóra számláló törlése Teendők: a) A Reset gombbal töröljük a számlálót, b) Az adapternek a konnektorból történő kihúzásával kapcsoljuk ki a készüléket, c) Végezze el a 8. pontban leírt karbantartási műveleteket. d) Az adaptert a konnektorba csatlakoztatva kapcsoljuk be a készüléket. 2. Ha a filtert 168 óra letelte előtt tisztítani/cserélni kell, a tisztítás után a Reset gombbal nullázhatjuk az üzemóra számlálót Rename - Készülék átnevezése Alaphelyzetben a készülék neve SOL One. A Rename funkcióval a készülék átnevezhető, a készüléknév max. 14 karakter lehet. (pl. Living room ). Az átnevezéshez ne használjunk ékezetes karaktereket! Használati Útmutató V3.2_iOS 14

15 4.19. ábra: Kezelő felület, Készülék átnevezése Az átnevezés sikerességét jelző üzenetnek az OK gombbal történő nyugtázását követően a pont Forget device funkciójával töröljük az átnevezett SOL One eszközt a listából, majd a ), 4), 5), 6) 7) pontjában leírtak szerint csatlakozzunk újra a SOL One készülékhez. A listában már az új névvel jelentkezik be a készülék Ask for PIN - PIN kérés kapcsoló ábra: Kezelő felület, PIN kérés kapcsoló A kapcsolóval állíthatjuk be, hogy a készülék a mobil eszközre történő csatlakozáskor kérjen-e PIN kódot, vagy sem. Használati Útmutató V3.2_iOS 15

16 Autoconnect beállítása esetén az applikáció csak akkor kéri a PIN kódot, ha valaki másik mobil eszközről megváltoztatta a SOL One készülék PIN kódját Change PIN - PIN kód megváltoztatása A készülék PIN kóddal van ellátva, ld ) pontot! Ezen funkcióval a PIN kód megváltoztatható: ábra: Kezelő felület, PIN kód megváltoztatása A PIN kód megváltoztatásához szükséges a régi PIN kód ismerete, ezért kérjük, ezt jegyezze fel! Minden készülék rendelkezik PIN2 kóddal arra az esetre, ha elfelejtené a régi PIN kódot. A PIN2 kódot a gyártó a gyártási sorozatszám ismeretében kiadja Önnek. A PIN2 kód kiadását honlapon keresztül lehet kezdeményezni Scanting by - Illatosítási periódus A Scenting by funkcióval az illatosítási periódust állítjuk be 5 és 250 perc között. Az illatosítási periódus az illatosító két egymás utáni működése között eltelt időintervallum, azaz, hogy milyen sűrűn működjön az illatosító. Beállítást követően nyomja meg a Save gombot! Night lights dim - Világítási opciók éjszakai üzemmódban Attól függően, hogy a készülék milyen környezetben működik, az éjszakai működéskor zavaróak lehetnek a fények (pl. hálószobában). Ezért a Night lights dim funkcióval az Éjszaka-Reggel időintervallumban szelektíven lehet a fényeket beállítani: None: Éjszakai üzemmódban minden fény világít Color: Az RGB világítást kikapcsolja Color & UV: Az RGB világítást és az UV bekapcsolását jelző fényt kikapcsolja All: Éjszakai üzemmódban minden fény kikapcsol Beállítást követően nyomja meg a Save gombot! Használati Útmutató V3.2_iOS 16

17 A < gombbal visszatérhet a 4.1. ábrán látható kezelő felülethez Connections - Csatlakozás A Connections gombot megnyomva a ábra szerinti kezelőfelület a csatlakozás áallapotát mutatja: ábra: Csatlakozás állapota Az ábra szerinti kezelő felület azt mutatja, hogy a SOL készülék a mobil eszközhöz csatlakozva van. A Disconnect megérintésével a készülék lecsatlakozik a mobil eszközről A Scan megérintésével az applikáció feltérképezi a mobil eszköz hatósugarában lévő SOL készülékeket. A listában a megfelelő készüléket kiválasztva csatlakoztathatjuk azt a mobil eszközhöz. A < gombbal visszatérhet a 4.1. ábrán látható kezelő felülethez Known devices - Felismert készülékek A Known devices gombot megnyomva a ábra szerinti kezelő felületet kapjuk, mely azt mutatja, hogy a mobil eszköz eddig a SOL Living room nevű, SOL gyártási sorozatszámú készülékkel volt kapcsolatban, amelyben az Autoconnect funkció nincs bekapcsolva. Használati Útmutató V3.2_iOS 17

18 4.23. ábra: Kezelő felület Felismert készülékek Ha a kistából kiválasztunk egy készüléket, akkor a ábra szerinti kezelő felülethez jutunk, amely következő funkciókat tartalmazza: ábra: Kezelő felület Felismert készülékek Forget device : Töröljük a listából a készüléket. Ha töröljük a listából a készüléket, a ábra szerinti képernyő figyelmeztet, hogy a mobil eszköz magszakítja a kapcsolatot a SOL One készülékkel. Az OK gombbal végezhetjük el a törlést, a Cancel gombbal visszalépünk a ábra szerinti menüpontba. Használati Útmutató V3.2_iOS 18

19 4.25. ábra: Készülék törlése Kapcsolat megszakad figyelmeztetés Enable/Disable Autoconnect : A beállított Autoconnect funkciót ellentétesre váltja. A Cancel gomb érintésével általában egy szinttel visszalépünk a menüben! HELP A Help gomb megnyomásakor előhívhatjuk a készülék Használati Útmutatóját. A tanulmányozást követően a < gomb megnyomásával az 4.1. ábrán látható kezelő felülethez jutunk vissza BLUETOOTH KAPCSOLAT MEGSZAKADÁSA, HELYREÁLLÍTÁSA A mobil eszköz és a felcsatlakozott SOL One készülék közötti kapcsolat megszakadhat, ha a készülék kikerül a mobil eszköz hatósugarából (pl. a mobil eszközzel elhagyjuk azt a helyiséget, amelyben a SOL One készülék van), a SOL One készülék táplálása megszűnik (áramkimaradás esetén, vagy ha a SOL One készülék adapterét kihúzzuk a konnektorból). Ilyenkor a mobil eszközön a ábrán látható felületet látjuk: Használati Útmutató V3.2_iOS 19

20 4.26. ábra: Kapcsolat megszakadt Ilyenkor a mobil eszköz SOL One készüléket keres. Amennyiben felépülhet a kapcsolat (a SOL One készülék újra a mobil készülék hatósugarába kerül, vagy visszajön a SOL One készülék táplálása) akkor a mobil eszköz néhány másodperc után újra csatlakozik a SOL One készülékhez. Amennyiben a fenti okok valamelyike miatt a kapcsolat nem épülhet fel, akkor a Manual scan gomb megnyomásával megnézhetjük, van-e másik SOL One készülék a mobil eszköz hatósugarában. Ilyenkor a ábra szerinti képernyőt kapjuk, és a pontban leírtak szerint csatlakozhatunk a listából kiválasztott készülékhez. Használati Útmutató V3.2_iOS 20

21 5 A KÉSZÜLÉK FUNKCIÓK MAGYARÁZATA A készülék funkciók kezelése ios mobil eszköz esetén az 4.1. ábra által mutatott kezelőfelület gombjaival történik. 5.1 KÉSZÜLÉK BE/KIKAPCSOLÁS A készülék kikapcsolt állapotban is figyelő állapotban marad (hasonlóan, mint a TV készülék), és nem szakad le az előzőleg felcsatlakoztatott mobil eszközről. 5.2 HANGULATFÉNY BE/KIKAPCSOLÁS A hangulatfényt be/kikapcsolja. 5.3 ILLATOSÍTÓ BE/KIKAPCSOLÁS Az illatosító egységet kapcsolja. Csak akkor aktív, ha az illatosító egység a készülék felső részében (kürtő) lévő foglalatba be van helyezve! 5.4 VENTILÁTOR FOKOZAT FEL/LE A ventilátor fordulatát növeli/csökkenti, 20% és 100% között, 10%-os lépésekben. Az aktuális ventilátor fordulatszámot %-ban kifejezve a ventilátor ikon mutatja. A gombok csak akkor aktívak, ha az AQS funkció ki van kapcsolva! 5.5 AQS (AIR QUALITY SENSOR LEVEGŐ MINŐSÉG ÉRZÉKELŐ) FUNKCIÓ BE/KIKAPCSOLÁSA A készülék rendelkezik egy levegő minőség érzékelő szenzorral, amely érzékeli a levegőben lévő por és káros gázok koncentrációját. A szenzor által mért érték a lépernyő alsó részében lévő sávban látható. Amennyiben a funkció be van kapcsolva, akkor a készülék a levegő minőségétől függően szabályozza a ventilátor fordulatszámát: tisztább levegő esetén csökkenti, szennyezettebb levegő esetén növeli azt. Használati Útmutató V3.2_iOS 21

22 5.6 UV LED BE/KIKAPCSOLÁS Az UV LED ki- és bekapcsolásával ki- és bekapcsolhatjuk a levegő fertőtlenítő funkciót. 5.7 HANGULATFÉNY DEMO BE/KIKAPCSOLÁS A funkció bekapcsolásakor a készülék hangulatfénye automatikusan változik. Kikapcsolásakor a készülék az éppen aktuális fénnyel világít. A fényváltozás csak akkor látszik, ha be van kapcsolva a hangulatfény (RGB LED) világítás! 5.8 IONIZÁTOR BE/KIKAPCSOLÁS Az ionizátor egységet be- vagy kikapcsolja. Csak akkor aktív, ha az ionizátor egység a készülék felső részében (kürtő) lévő foglalatba be van helyezve! 5.9 SZÍNKEVERÉS A színkeverő csúszkával a kívánt színt tudjuk beállítani. A fényváltozás csak akkor látszik, ha be van kapcsolva a hangulatfény (RGB LED) világítás! Ha a hangulatfény demo programot bekapcsoljuk, a csúszkák ott maradnak, ahol a demo funkció bekapcsolásakor voltak, a demo funkció kikapcsolásakor az utolsó fényösszetevő állapotba állnak be. Használati Útmutató V3.2_iOS 22

23 6 AZ ILLATOSÍTÓ EGYSÉG HASZNÁLATA Az illatosító egység részei: 1) Csavarja le a parfüm tároló üvegcséről a kupakot és helyére csavarja az Illatosító fejet: Ügyeljen arra, hogy az Illatosító fej légmentesen zárja le az üvegcsét, ellenkező esetben nem fog működni az Illatosító egység. Tilos az Illatosító fejet folyadékot tartalmazó üvegcsével fejjel lefelé fordítani, mert a fejbe folyó folyadék annak meghibásodásához vezet! 2) Helyezze az Illatosító fejet az üvegcsével az Illatosító toronyba, finoman forgassa a fejet az Illatosító totonyban addig, amíg a helyes helyzet el nem éri. A helyes helyzetben a fej teljesen rácsúszik a toronyra és mágnesek rögzítik. 3) Helyezze az Illatosító tornyot a készülék felső részében (kürtőben) lévő foglalatba. Forgassa az egységet a foglalatban finoman, a helyes pozícióban mágnesek rögzítik. A távirányítón az Illatosító iokon aktívvá válik. Az illatosító használata során ügyeljen a fenti műveleti sorrendre. A fenti műveleteket követően az Illatosító egység működésre kész, a távirányító az illatanyag mennyiségét jelzi a kijelző sávban. Használati Útmutató V3.2_iOS 23

24 7 A KÉSZÜLÉK KARBANTARTÁSA, TISZTÍTÁSA A készülék hatásos működése igényli a filter időszakonkénti tisztítását, hosszabb idő utáni cseréjét. A tisztítás a levegő minőségétől függően, de általában 168 óra után javallott. A készülék tartalmaz egy üzemóra számlálót, amely rögzíti a készülék működési idejét, és amely 168 óra elteltével piros villogó fényjelzéssel leállítja a készüléket (ld pontot!) 1) A készülék adapterét húzza ki a konnektorból. 2) A kürtőt megemelve, a filtert a filtertartóról a víztálba helyezzük, majd a víztállal együtt kiemeljük a készülék alsó részéből. 3) Tisztítsa ki a víztálat mosószeres vízzel. 4) Mosószeres vízzel vagy mósógéppel mossa ki majd öblítse ki a filtert. (A filter mosógépben más textíliával együtt mosható.) 5) Töltse fel a víztálat, majd adagolja hozzá a vízhez a megfelelő adalékot. 6) A tisztított filtert helyezze vissza a ventilátor keretre. 7) A 4. pontban leírtak szerint szerint ismét hozza működésbe a készüléket. A filter tisztítását és a készülék újraindítását követően a távirányítóval az üzemóra számlálót nullázni kell (ld pontot!). Az üzemóra számláló a távirányítóval hamarabb is törölhető, mint 168 óra. Ennek akkor van jelentősége, ha a filtert korábban tisztítjuk. A filter élettartama kb. 3-6 hónap. Ez függ a filter szennyezettségétől, a mosás gyakoriságától és módjától. Használati Útmutató V3.2_iOS 24

25 8 KIEGÉSZÍTŐK 8.1 ADALÉKOK A SoL légtisztító készülék a vízhez adagolt adalékok levegőbe juttatásával alkalmas különböző célzott hatások elérésére. Az adalékanyagok egymással keverhetőek. A SoL adalékokból ajánlott mennyiség: 1 feltöltésnyi vízhez összesen 25 ml javasolt. Hatásában 3 féle adalékanyagot különböztetünk meg: SoL-Happy: porra, poratkára, szőrre, penészre érzékenyeknek ajánlott. A levegőben lebegő penész-spóraszámot és poratka-fehérjét jelentősen csökkenti. A 24 órás folyamatos működés mellett jelentősen csökkenti az atkafehérjét, valamint 60 penészspóra szaporító képletet képes letávolítani. Sol-Harmony: dohányfüst, másodlagos füst, valamint szagmentesítésre alkalmas, rendkívül hatékony elimináló hatású. SoL-Pure: kiváló levegő fertőtlenítő; baktérium- és vírus inaktiváló tulajdonsága 36-70%, zárt térben akár 97-98% is lehet. SoL-Clear: növényi pollenre érzékenyeknek javasolt. Adalékanyagok allergizáló hatástól mentesek. 8.2 TÉRILLATOSÍTÓ PARFÜMÖK A készülékhez csak erre a célra gyártott és forgalamazott parfümök használata javasolt, más parfümök használata az Illatosító fej meghibásodásához vezet! Használati Útmutató V3.2_iOS 25

26 9 HIBAELHÁRÍTÁS Hibajelenség esetén olvassa át az alábbi táblázatot és végezze el a hibajelenségnek megfelelő Teendőt. Hiba Ellenőrzési mód Teendő A távirányító mobil eszközzel nem tud csatlakozni a készülékhez. A készülék nem fúj ki levegőt, a ventilátor nem forog. Nem lehet a készülék ventilátorának fordulatszámát nappal állítani. A készülék hangulatfénye pirosan villog. 1) Ellenőrizze, hogy a készülékhez az adapter csatlakoztatva van-e, és az adapter be van-e dugva a konnektorba. 2) Ellenőrizze, hogy a mobil eszköz a Bluetooth kapcsolaton keresztül látja-e a SOL készüléket 1) Ellenőrizze, hogy a készülékhez az adapter csatlakoztatva van-e, és az adapter be van-e dugva a konnektorba. 2) A távirányító mobil eszközön ellenőrizze, hogy be van-e kapcsolva a készülék. 1) A távirányító mobil eszközön ellenőrizze hogy az AQS funkció be van-e kapcsolva? 2) A távirányító mobil eszközön ellenőrizze az aktuális időpontot. (Éjszakai módban a ventilátor 20%-os fordulatszámon forog, nem lehet állítani.) Ellenőrizze a távirányító mobil eszközön az üzemóra értéket 1) Készülék és adapter csatlakoztatása, az adaptert bedugni a konnektorba. 2) A mobil készülék Bluetooth beállítása funkcióban párosítsa a mobil eszközt és a készüléket. 1) Készülék és adapter csatlakoztatása, az adaptert bedugni a konnektorba. 2) A távirányító mobil eszközzel kapcsolja be a készüléket. 1) Kapcsolja ki az AQS funkciót. 2) A távirányító mobil eszközön állítsa be az aktuális Local time időpontot. 3) A távirányító mobil eszközön állítsa be az aktuális Local time időpontot. 4) Állítsa be az Éjszaka / Nappal időpontot a Használati Útmutató pontjában leírtak szerint Hajtsa végre a Használati Utasítás 8. pontjában foglaltakat. A készülék hangulatfénye nappal nem világít. A készülék hangulatfénye éjszaka nem világít. Az illatosító a funkció bekapcsolásakor nem porlaszt. Az illatosító nem porlaszt a beállított ciklusidőben. A készülék nem mutat semmilyen életjelet, a távirányító eszköz a Bluetooth kapcsolaton keresztül nem látja a SOL készüléket. 1) A távirányító mobil eszközön ellenőrizze az idő beállítást. 2) A távirányító mobil eszközön ellenőrizze az éjszakai üzemmód beállítását. A távirányító mobil eszközön ellenőrizze az éjszakai üzemmód beállítását. 1) A távirányító mobil eszközön ellenőrizze az illatanyag szintjét. 2) Ellenőrizze az illatosító fej menetes részében a tömítést. 1) A távirányító mobil eszközön ellenőrizze, hogy be van-e kapcsolva a funkció? 2) A távirányító mobil eszközön ellenőrizze az illatanyag szintjét. 1) A távirányító mobil eszközön állítsa be az aktuális Local time időpontot. Kövesse a Használati Útmutató Világítási opciók éjszakai üzemmódban pontjában leírtakat. 1) Cserélje ki az illatanyag üvegcsét. 2) Igazítsa meg az illatosító fej menetes részében a tömítést. 1) Kapcsolja be az illatosító funkciót. 2) Cserélje ki az illatanyag üvegcsét. Húzza ki az adaptert a konnektorból és hívja a szerviz telefonszámot. Használati Útmutató V3.2_iOS 26

27 10 GARANCIA A Gyártó a vásárlás napjától számított 12 hónapig terjedő, kötelező jótállást vállal a 117/1991. (IX. 10.), a 151/2003. (IX.22.) Korm. Rendelet és a 49/2003. (VII.30.) GKM rendelet szerint és biztosítja a javítást a 35/1978 (VII. 6.), illetve a 74/1987 (XII. 10.) MT. sz. rendelet szerint. Garancia és felelősség korlátozása 1) Gyártónak a Garanciális Feltételekben megfogalmazottakon kívül minden más kötelezettsége és felelőssége kizárt. 2) Gyártó felelőssége kizárólag a hibás készülék cseréjéig vagy javításáig terjed. 3) A Gyártó nem felel a készüléknek a Vevőnek felróható helytelen működtetés következtében felmerült esetleges sérülésekért és károkért. Helytelen vagy gondatlan működtetésnek minősül a SOL Használati Útmutató utasításainak nem megfelelő működtetés. 4) Nem rendeltetésszerű használat a garancia elvesztésével jár. Nem rendeltetésszerű használatnak minősül: a) a készülék törése,repedése b) a szándékos vagy gondatlan rongálás, c) a biztonsági címkék eltávolítása és a készülék megbontása. A garancia érvényesítésének feltételei: Kitöltött és érvényesített (dátummal, az értékesítő aláírásával és pecséttel ellátott) garanciajegy, melyből egyértelműen megállapítható a vásárlás napja. A garancia érvényesítésének módja: Garanciális igény esetén a készüléket, a garanciajegyet valamint a hiba leírását kérjük juttassa el az alábbi címek egyikére: - Bp.xxxxx (csak előre egyeztetett időpontban személyes átvétel lehetséges) - Jászberény (személyes átvétel előre egyeztetett időpontban vagy postai átvétel) Garanciális igényét bejelentheti, a szükséges tennivalókról tájékoztatást kaphat, valamint folyamatban lévő javításról tájékozódhat a Gyártó ügyfélszolgálatán: elérhetőségek: SOL Zrt Jászberény, Jákóhalmi u. 9. Ügyfélszolgálat: Tel: support@solouxury.eu Használati Útmutató V3.2_iOS 27

28 11 MŰSZAKI ADATOK Általános Készülék test Kézi gyártású porcelán/kerámia Gyártási hely Magyarország Méret (MagasságxSzélességxMélység) 360mmx250mmx250mm Tömeg 3,5 kg Elektromos táplálás hálózati adapterrel Input: VAC, 50-60Hz, Output: 12VDC, 1000mA Energia fogyasztás V1: Max. 4W V2: Max 10W Zajszint V1: 17-26dBA V2: Max 25-52dBA Légtisztító Filter mechanizmus Nedves és száraz Légszállítási teljesítmény V1: m3/h V2: m3/h Ventilátor fordulatszám fokozatok 20%...100%, 10% lépcsővel Levegő minőség érzékelő (Air Quality Sensor - AQS) Igen Filter tisztítás és csere Tisztítás: használattól függően 5-7 naponként mosással, Csere: 3-6 havonta javasolt Filter tisztítás szükséges jelzés Igen Ventilátor sebesség szabályozási lehetőség Kézi, Levegő minőségtől függően (AQS), automatikusan a Nappal/Éjszaka váltáskor Ionizátor Egység Negatív Ion kibocsátás (min. ion/cm3) 20,000,000 Ózon kibocsátás (mg/óra) 0.1 vagy kevesebb! Környezet relatív nedvességi foka (%RH) 20 to 80 Illatosító Egység Illatosítási periódusidő perc, 5 perces lépcsőkben Illatosító anyag szintmérés Igen Illat anyag 16 ml Készülék funkciók vezérlése ios7.0 vagy magasabb verziójú Apple eszközön telepített SOL-Remote applikációval - iphone 4S vagy újabb, - ipodtouch 5. Generáció vagy újabb - ipad Mini, Mini2, Mini3, Air, Air2 Android 4.3 vagy újabb, Bluetooth 4.0 kommunikáció - Mobil telefon képes eszközön telepített SOL-Remote applikációval - Tablet A gyártó a műszaki változtatás jogát minden előzetes tájékoztatás nélkül fenntartja! Használati Útmutató V3.2_iOS 28
