Kezelési és karbantartási utasítás TERRAROLL. Rögtörı henger

Átírás

1 Kezelési és karbantartási utasítás TERRAROLL Rögtörı henger

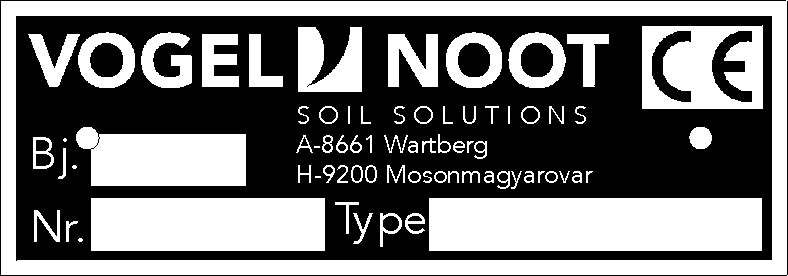

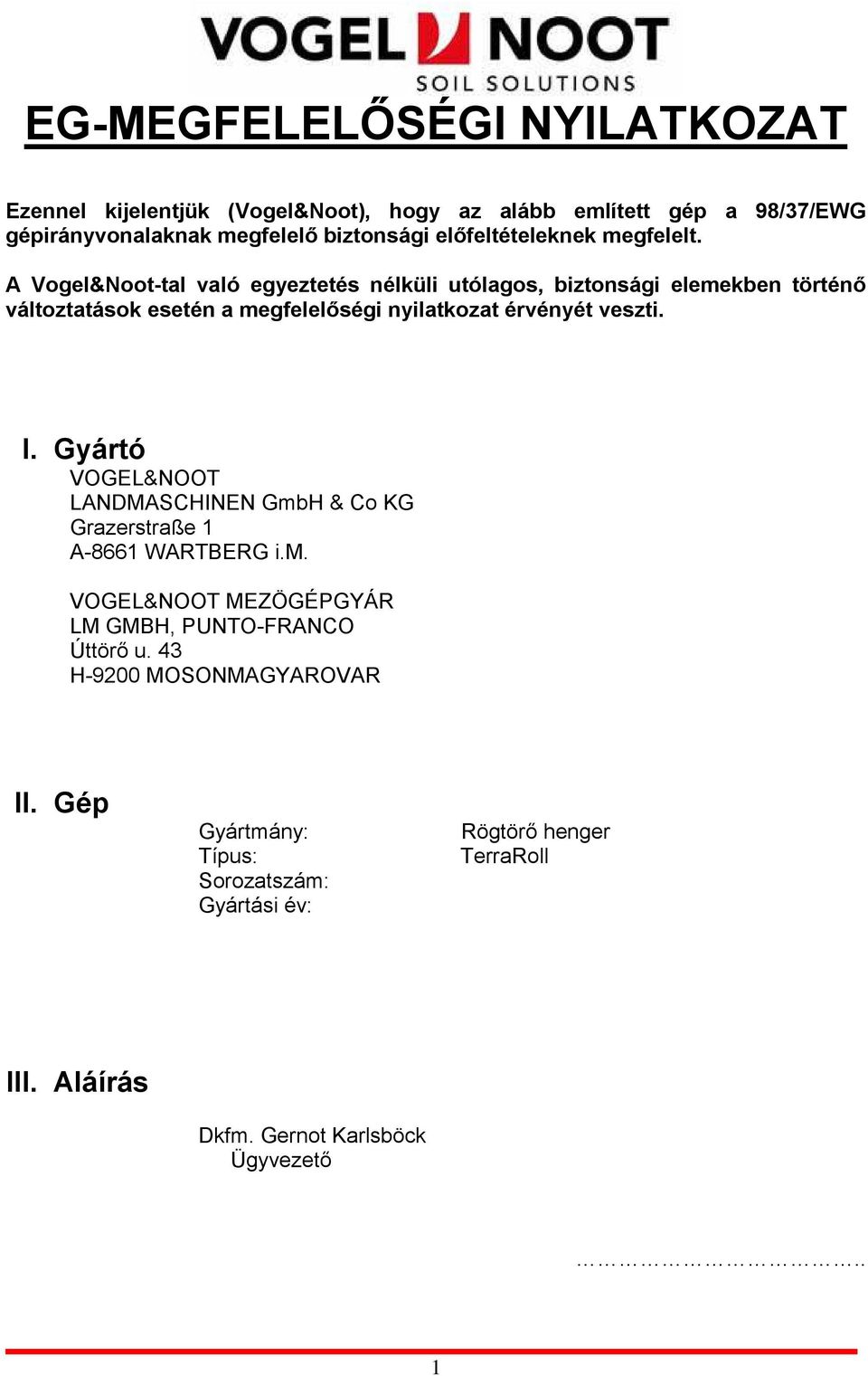

2 EG-MEGFELELİSÉGI NYILATKOZAT Ezennel kijelentjük (Vogel&Noot), hogy az alább említett gép a 98/37/EWG gépirányvonalaknak megfelelı biztonsági elıfeltételeknek megfelelt. A Vogel&Noot-tal való egyeztetés nélküli utólagos, biztonsági elemekben történı változtatások esetén a megfelelıségi nyilatkozat érvényét veszti. I. Gyártó VOGEL&NOOT LANDMASCHINEN GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m. VOGEL&NOOT MEZÖGÉPGYÁR LM GMBH, PUNTO-FRANCO Úttörı u. 43 H-9200 MOSONMAGYAROVAR II. Gép Gyártmány: Típus: Sorozatszám: Gyártási év: Rögtörı henger TerraRoll III. Aláírás Dkfm. Gernot Karlsböck Ügyvezetı.. 1

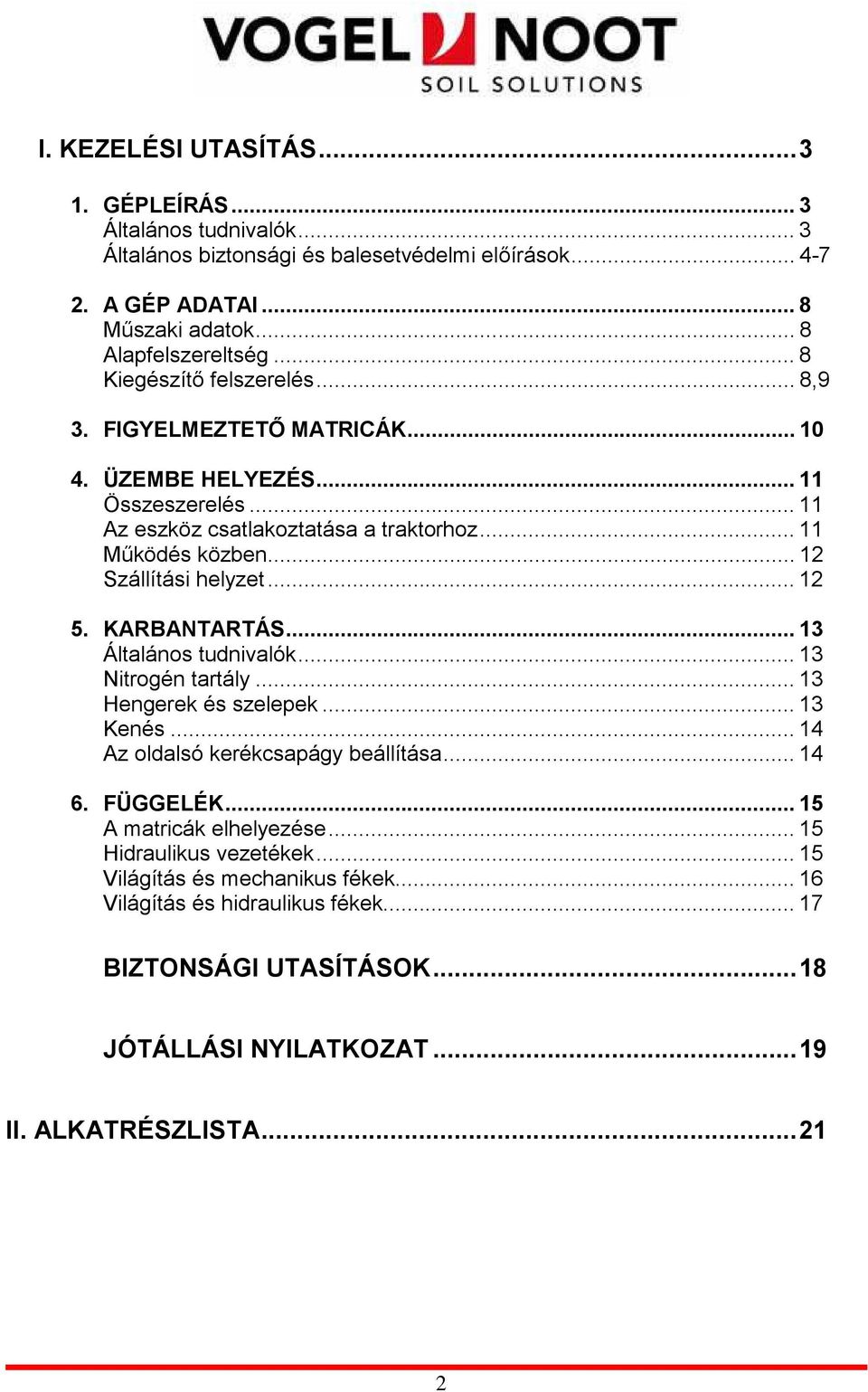

3 I. KEZELÉSI UTASÍTÁS GÉPLEÍRÁS... 3 Általános tudnivalók... 3 Általános biztonsági és balesetvédelmi elıírások A GÉP ADATAI... 8 Mőszaki adatok... 8 Alapfelszereltség... 8 Kiegészítı felszerelés... 8,9 3. FIGYELMEZTETİ MATRICÁK ÜZEMBE HELYEZÉS Összeszerelés Az eszköz csatlakoztatása a traktorhoz Mőködés közben Szállítási helyzet KARBANTARTÁS Általános tudnivalók Nitrogén tartály Hengerek és szelepek Kenés Az oldalsó kerékcsapágy beállítása FÜGGELÉK A matricák elhelyezése Hidraulikus vezetékek Világítás és mechanikus fékek Világítás és hidraulikus fékek BIZTONSÁGI UTASÍTÁSOK...18 JÓTÁLLÁSI NYILATKOZAT...19 II. ALKATRÉSZLISTA

4 I. KEZELÉSI UTASÍTÁS 1. A GÉP LEÍRÁSA Általános tudnivalók: Ez a kezelési utasítás tartalmazza a használati és karbantartási tanácsokat, mőszaki sajátosságokat és biztonsági elıírásokat a vontatott és összecsukható TERRAROLL hengerhez. A kezelési utasítás elsı fejezete a mőszaki sajátosságokat tartalmazza és tanácsokat ad a géppel kapcsolatban. A második fejezet az alkatrészlistát foglalja magában. Ha kérdései vannak, az alábbi lehetıségek segítségével érhetnek el minket: VOGEL&NOOT Landmaschinen GmbH & Co KG Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Telefon: Fax: (0) 3858 / Belsı értékesítés +43 (0) 3858 / Szerviz központ +43 (0) 3858 / Alkatrészközpont +43 (0) 3858 / Belsı értékesítés +43 (0) 3858 / Alkatrészközpont info@vogel-noot.net Minden megkereséskor és rendelésnél adja meg a gyártási évet, az eszköz számát és típusát. Ezeket a számokat a típustáblába ütve találja meg: Megkérjük Önt, hogy a kezelési utasítást a henger üzembevétele elıtt figyelmesen olvassa el és az abban található elıírásokat tartsa be. Az elıírások figyelmen kívül hagyása miatt keletkezett károkért a gyártó kártérítést nem vállal. 3

5 A kezelési utasításban minden olyan szövegrészt, amely az Ön biztonságára vonatkozik, a mellékelt jellel láttuk el! Minden biztonsági utasítást, illetve a kezelési utasítást adja tovább a többi felhasználónak is. A rendeltetésszerő alkalmazás: A V&N TERRAROLL rögtörı henger kizárólag mezıgazdasági használatra készült. A gyártó által elıírt üzemeltetési, karbantartási és gondozási feltételek betartása is hozzátartozik a rendeltetésszerő használathoz. A készüléken történı önkényes változtatásból eredı károkért a gyártó nem vállal felelısséget! Általános biztonsági és balesetvédelmi elıírások: Kérjük, tartsa be a kezelési utasításban található általános érvényő biztonsági és balesetvédelmi elıírásokat. 1) Minden üzembe helyezés elıtt ellenırizze a gép üzembiztosságát. 2) Kérjük, tartsa be a kezelési utasításban található általános érvényő biztonsági és balesetvédelmi elıírásokat. 3) A figyelmeztetı és tájékoztató táblák fontos tájékoztatást nyújtanak a veszélytelen üzemeltetéshez ezek figyelembe vétele az Ön biztonságát szolgálja! 4) Munkavégzés közben viseljen szorosan testhezálló ruházatot. Viseljen biztonságos, kemény lábbelit! 5) A munka megkezdése elıtt ismerkedjen meg minden berendezéssel, kezelıszervvel, és ezek mőködésével, az alap-, és a kiegészítıkkel felszereléssel ellátott gépen is. 6) Mindig ügyeljen a csavarok és csavaranyák feszességére. 7) A gép beindítása elıtt ügyeljen arra, hogy a sebességváltó üres állásba legyen kapcsolva, és a TLT legyen kikapcsolva. Ha a gépre rögzítı féket szereltek, azt be kell húzni. A gépet elsıdlegesen sík terepen indítsa be. 8) Indulás elıtt ellenırizze környezetét (gyerekek, állatok)! A gép elıtt és közvetlenül mellette nem tartózkodhatnak személyek és állatok. 9) Közúton történı használat esetén a mindenkori közúti forgalmi szabályzat (Kresz) elıírásait be kell tartani. 10) A tőzveszély elkerülése érdekében a gépet tartsa tisztán! 11) Az eszközöket mindig az elıírásnak megfelelıen csatlakoztassa, és csak az elıírt kiegészítıket tegye fel. 4

6 12) Az eszközök traktorral való összekapcsolásakor, valamint a traktortól való szétkapcsolásakor különös óvatosság ajánlott! 13) Ügyeljen a megengedett tengelyterhelésre, összsúlyra és szállítási méretre! 14) A gyorskuplung kioldókötele lazán lógjon, és nem szabad a munkahelyzetben kioldani. 15) A szállítási felszereléseket mint például a világítást, a figyelmeztetı és a védelmi berendezéseke rendszeresen ellenırizze! 16) Menet közben a traktort soha ne hagyja el a kézifék behúzása és a TLT kikapcsolása nélkül! 17) A jármő menettulajdonságait, kormányozhatóságát és fékezhetıségét a hozzáépített vagy ráakasztott eszközök befolyásolják. Ezért ügyeljen az elégséges kormányozhatóságra és fékezhetıségre! 18) A gépet és tartozékait tartsa tisztán a fennálló tőzveszély miatt (olaj, levelek, fő stb.) 19) Mindig vigyen magával elsısegélynyújtó dobozt: az üzemanyaggal, olajjal, oldószerrel, védıés tisztítószerrel történı érintkezés sérüléssel járhat. 20) Az akkumulátor kénsavat tartalmaz amennyiben a bırével érintkezik, azonnal mossa le tiszta vízzel és forduljon orvoshoz! 21) A legnagyobb elıvigyázat a hidraulika tömlık közelében szükséges: ezek nyomás alatt állhatnak és így súlyos sérüléseket okozhatnak.!!! FIGYELEM!!! Közúti közlekedésnél vegye figyelembe a következıket: Mindenkor az érvényes KRESZ szabályzat az irányadó. Ennek megfelelıen a megjelölésért és a világításért a gépek üzembentartója a felelıs. A közlekedést veszélyeztetı alkatrészeket a jármő és az eszközök körvonala mentén le kell takarni. Ha ez nem lehetséges elégséges módon, akkor figyelmeztetı táblával kell megjelölni. Ez különösen az ekékre, boronákra, stb. vonatkozik. Még akkor is, ha nincsenek közlekedést veszélyeztetı alkatrészek, ügyeljen a következıkre: Ha egy munkagép hátrafelé több mint 1 méterrel túlnyúlik a vontató hátsó lámpáitól, akkor a végét figyelmezetı táblákkal kell megjelölni. Ha a látási viszonyoknak megfelelıen világítás szükséges, hátsó lámpákat valamint macskaszemet kell felszerelni. Ha egy munkagép oldalra több mint 40 cm-rel túlnyúlik a traktor a széljelzı és hátsó lámpáitól, elöl és hátul figyelmeztetı táblákkal kell megjelölni. Ha a látási viszonyoknak megfelelıen világítás szükséges, széljelzı és hátsó lámpákat, valamint macskaszemet kell utólag felszerelni. A felfüggesztett eszközöket a világító berendezésnek mindig meg kell világítania. A felfüggesztett eszközöket csak utólag felszerelt oldalsó és hátsó macskaszemekkel szabad közúton szállítani. 5

7 Biztonság a közúti közlekedésben: Minden közlekedésügyi biztonsági adat a német KRESZ-re vonatkozik. Elsı tengely terhelése: Hogy a traktor kormányozhatósága biztosítva legyen, a hozzákapcsolt eszköz esetén az elsı tengely terhelése tegye ki a vontató önsúlyának legalább 20%-át. Elıre szerelhetı eszköz csatlakoztatása: Az elıre szerelhetı eszköz elülsı széle a kilátás korlátozódásának elkerülése érdekében tett megfelelı intézkedések nélkül a traktor kormányától 3,5m-nél távolabb nem nyúlhat ki. Közúti szállítás: Ha az eszköz szállítási szélessége több mint, 3 m, engedély nélkül közúton nem közlekedhet. Függesztett munkagép: 1) A gép három pont felfüggesztésre történı fel- és leszerelés elıtt, a kezelési utasításnak megfelelı állást biztosítsa, amivel egy véletlen emelkedés vagy süllyedés kizárható. 2) A hárompontos összeszerelésnél feltétlenül össze kell hangolni a vontató és a munkagép összeszerelési részeit. 3) A három pont felfüggesztés körül sérülésveszély áll fenn az összenyomás révén. 4) A 3 pont felfüggesztésre való csatlakozás esetén a kisegítı tevékenységet végzı személy nem tartózkodhat a traktor és a munkagép között! 5) Az eszköz szállítási helyzetében mindig figyeljen a traktor 3 pont rúdjainak elegendı oldalsó zárására. 6) Kiemelt munkagéppel való közúti közlekedés esetén a traktor hidraulika karral süllyedés ellen biztosítani kell. 7) A világító-, vészjelzı- és védıberendezéseket szállításhoz fel kell szerelni. 8) Szállítási helyzetben biztonsági orsóval és a rögzítı rendszerrel kell felszerelni. 9) A tengelyeket, a tengelykapcsoló csúcsokat, a csuklótengelyeket, a tengelykapcsoló rudakat rendszeresen felül kell vizsgálni. 10) Gyızıdjön meg a húzórúd, a forgatható vonószem és horgának megfelelı mőszaki állapotáról. 11) A traktor tengelykapcsolóját és függesztıtengelyeit rendszeresen ellenırizzük. 12) A mőködése közben a traktor és a munkagép között tartózkodni tilos! 6

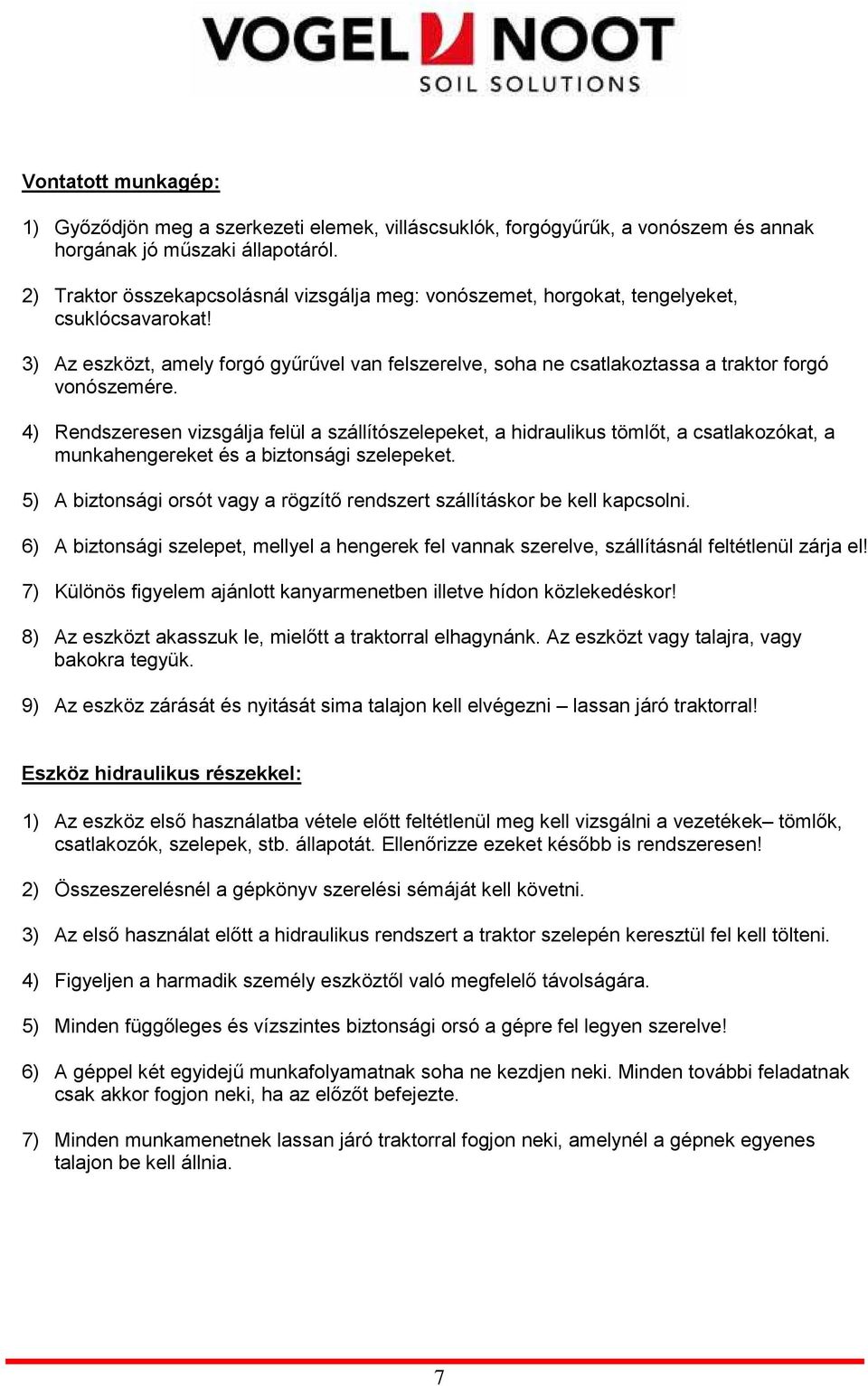

8 Vontatott munkagép: 1) Gyızıdjön meg a szerkezeti elemek, villáscsuklók, forgógyőrők, a vonószem és annak horgának jó mőszaki állapotáról. 2) Traktor összekapcsolásnál vizsgálja meg: vonószemet, horgokat, tengelyeket, csuklócsavarokat! 3) Az eszközt, amely forgó győrővel van felszerelve, soha ne csatlakoztassa a traktor forgó vonószemére. 4) Rendszeresen vizsgálja felül a szállítószelepeket, a hidraulikus tömlıt, a csatlakozókat, a munkahengereket és a biztonsági szelepeket. 5) A biztonsági orsót vagy a rögzítı rendszert szállításkor be kell kapcsolni. 6) A biztonsági szelepet, mellyel a hengerek fel vannak szerelve, szállításnál feltétlenül zárja el! 7) Különös figyelem ajánlott kanyarmenetben illetve hídon közlekedéskor! 8) Az eszközt akasszuk le, mielıtt a traktorral elhagynánk. Az eszközt vagy talajra, vagy bakokra tegyük. 9) Az eszköz zárását és nyitását sima talajon kell elvégezni lassan járó traktorral! Eszköz hidraulikus részekkel: 1) Az eszköz elsı használatba vétele elıtt feltétlenül meg kell vizsgálni a vezetékek tömlık, csatlakozók, szelepek, stb. állapotát. Ellenırizze ezeket késıbb is rendszeresen! 2) Összeszerelésnél a gépkönyv szerelési sémáját kell követni. 3) Az elsı használat elıtt a hidraulikus rendszert a traktor szelepén keresztül fel kell tölteni. 4) Figyeljen a harmadik személy eszköztıl való megfelelı távolságára. 5) Minden függıleges és vízszintes biztonsági orsó a gépre fel legyen szerelve! 6) A géppel két egyidejő munkafolyamatnak soha ne kezdjen neki. Minden további feladatnak csak akkor fogjon neki, ha az elızıt befejezte. 7) Minden munkamenetnek lassan járó traktorral fogjon neki, amelynél a gépnek egyenes talajon be kell állnia. 7

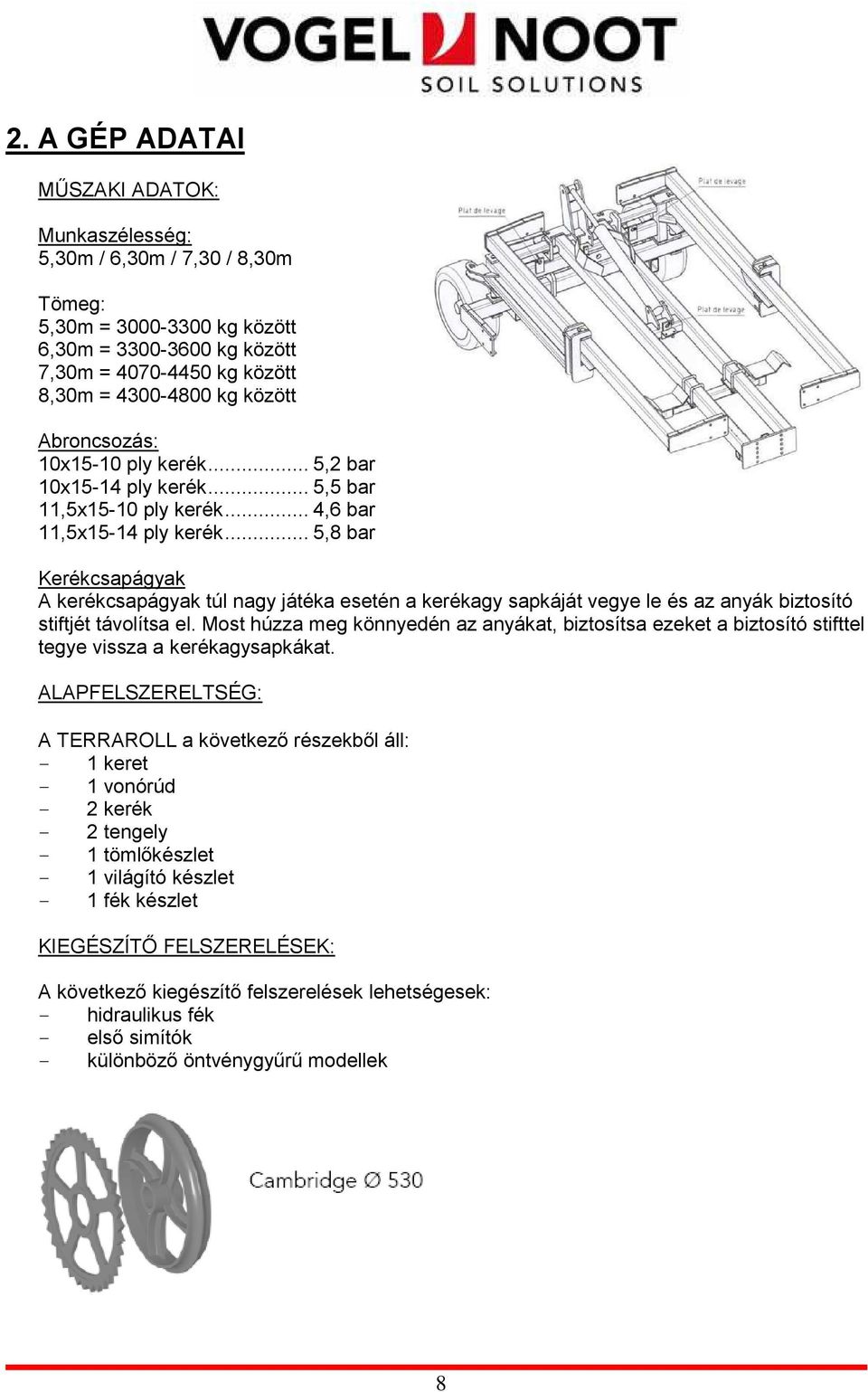

9 2. A GÉP ADATAI MŐSZAKI ADATOK: Munkaszélesség: 5,30m / 6,30m / 7,30 / 8,30m Tömeg: 5,30m = kg között 6,30m = kg között 7,30m = kg között 8,30m = kg között Abroncsozás: 10x15-10 ply kerék... 5,2 bar 10x15-14 ply kerék... 5,5 bar 11,5x15-10 ply kerék... 4,6 bar 11,5x15-14 ply kerék... 5,8 bar Kerékcsapágyak A kerékcsapágyak túl nagy játéka esetén a kerékagy sapkáját vegye le és az anyák biztosító stiftjét távolítsa el. Most húzza meg könnyedén az anyákat, biztosítsa ezeket a biztosító stifttel tegye vissza a kerékagysapkákat. ALAPFELSZERELTSÉG: A TERRAROLL a következı részekbıl áll: - 1 keret - 1 vonórúd - 2 kerék - 2 tengely - 1 tömlıkészlet - 1 világító készlet - 1 fék készlet KIEGÉSZÍTİ FELSZERELÉSEK: A következı kiegészítı felszerelések lehetségesek: - hidraulikus fék - elsı simítók - különbözı öntvénygyőrő modellek 8

10 9

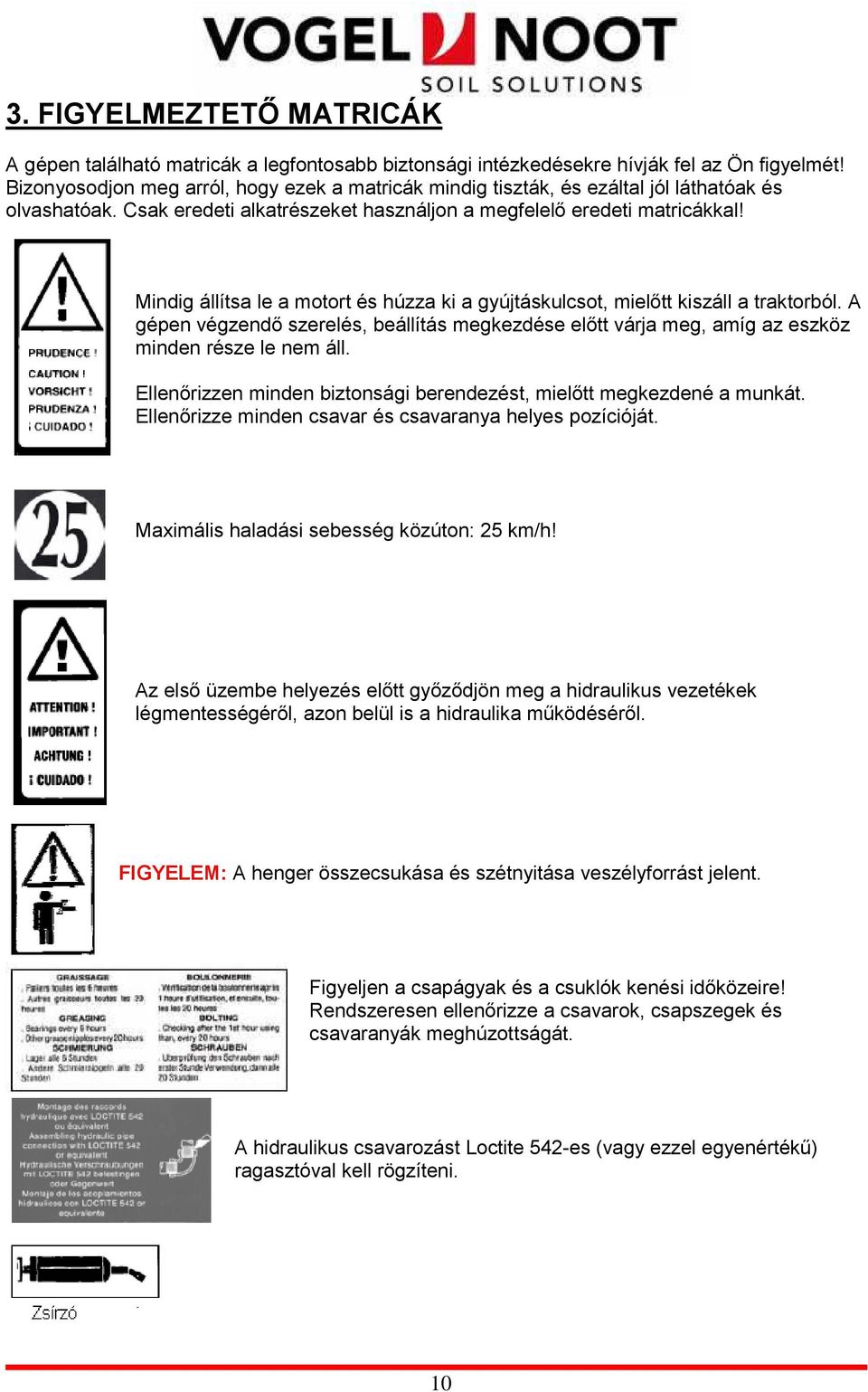

11 3. FIGYELMEZTETİ MATRICÁK A gépen található matricák a legfontosabb biztonsági intézkedésekre hívják fel az Ön figyelmét! Bizonyosodjon meg arról, hogy ezek a matricák mindig tiszták, és ezáltal jól láthatóak és olvashatóak. Csak eredeti alkatrészeket használjon a megfelelı eredeti matricákkal! Mindig állítsa le a motort és húzza ki a gyújtáskulcsot, mielıtt kiszáll a traktorból. A gépen végzendı szerelés, beállítás megkezdése elıtt várja meg, amíg az eszköz minden része le nem áll. Ellenırizzen minden biztonsági berendezést, mielıtt megkezdené a munkát. Ellenırizze minden csavar és csavaranya helyes pozícióját. Maximális haladási sebesség közúton: 25 km/h! Az elsı üzembe helyezés elıtt gyızıdjön meg a hidraulikus vezetékek légmentességérıl, azon belül is a hidraulika mőködésérıl. FIGYELEM: A henger összecsukása és szétnyitása veszélyforrást jelent. Figyeljen a csapágyak és a csuklók kenési idıközeire! Rendszeresen ellenırizze a csavarok, csapszegek és csavaranyák meghúzottságát. A hidraulikus csavarozást Loctite 542-es (vagy ezzel egyenértékő) ragasztóval kell rögzíteni. 10

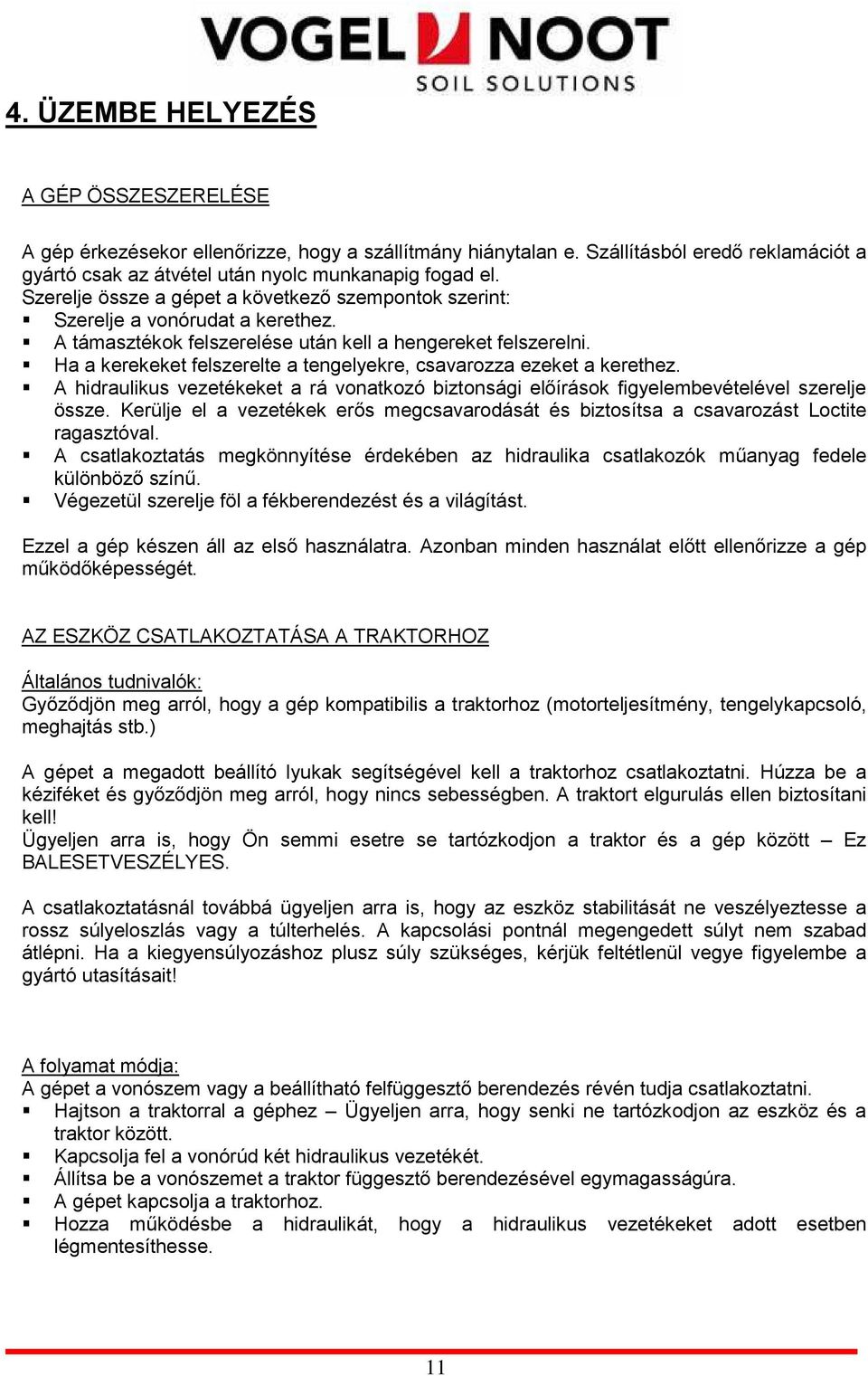

12 4. ÜZEMBE HELYEZÉS A GÉP ÖSSZESZERELÉSE A gép érkezésekor ellenırizze, hogy a szállítmány hiánytalan e. Szállításból eredı reklamációt a gyártó csak az átvétel után nyolc munkanapig fogad el. Szerelje össze a gépet a következı szempontok szerint: Szerelje a vonórudat a kerethez. A támasztékok felszerelése után kell a hengereket felszerelni. Ha a kerekeket felszerelte a tengelyekre, csavarozza ezeket a kerethez. A hidraulikus vezetékeket a rá vonatkozó biztonsági elıírások figyelembevételével szerelje össze. Kerülje el a vezetékek erıs megcsavarodását és biztosítsa a csavarozást Loctite ragasztóval. A csatlakoztatás megkönnyítése érdekében az hidraulika csatlakozók mőanyag fedele különbözı színő. Végezetül szerelje föl a fékberendezést és a világítást. Ezzel a gép készen áll az elsı használatra. Azonban minden használat elıtt ellenırizze a gép mőködıképességét. AZ ESZKÖZ CSATLAKOZTATÁSA A TRAKTORHOZ Általános tudnivalók: Gyızıdjön meg arról, hogy a gép kompatibilis a traktorhoz (motorteljesítmény, tengelykapcsoló, meghajtás stb.) A gépet a megadott beállító lyukak segítségével kell a traktorhoz csatlakoztatni. Húzza be a kéziféket és gyızıdjön meg arról, hogy nincs sebességben. A traktort elgurulás ellen biztosítani kell! Ügyeljen arra is, hogy Ön semmi esetre se tartózkodjon a traktor és a gép között Ez BALESETVESZÉLYES. A csatlakoztatásnál továbbá ügyeljen arra is, hogy az eszköz stabilitását ne veszélyeztesse a rossz súlyeloszlás vagy a túlterhelés. A kapcsolási pontnál megengedett súlyt nem szabad átlépni. Ha a kiegyensúlyozáshoz plusz súly szükséges, kérjük feltétlenül vegye figyelembe a gyártó utasításait! A folyamat módja: A gépet a vonószem vagy a beállítható felfüggesztı berendezés révén tudja csatlakoztatni. Hajtson a traktorral a géphez Ügyeljen arra, hogy senki ne tartózkodjon az eszköz és a traktor között. Kapcsolja fel a vonórúd két hidraulikus vezetékét. Állítsa be a vonószemet a traktor függesztı berendezésével egymagasságúra. A gépet kapcsolja a traktorhoz. Hozza mőködésbe a hidraulikát, hogy a hidraulikus vezetékeket adott esetben légmentesíthesse. 11

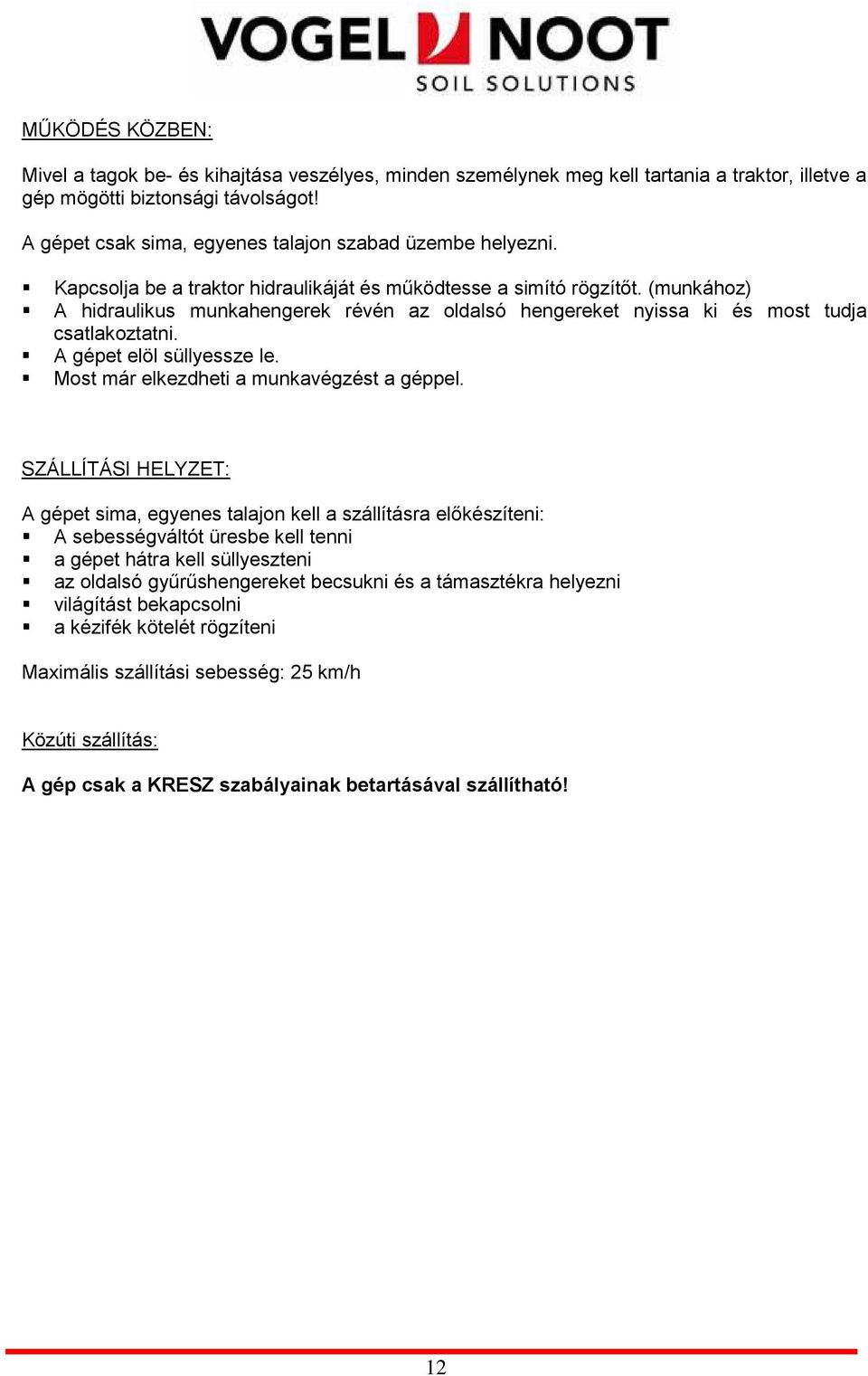

13 MŐKÖDÉS KÖZBEN: Mivel a tagok be- és kihajtása veszélyes, minden személynek meg kell tartania a traktor, illetve a gép mögötti biztonsági távolságot! A gépet csak sima, egyenes talajon szabad üzembe helyezni. Kapcsolja be a traktor hidraulikáját és mőködtesse a simító rögzítıt. (munkához) A hidraulikus munkahengerek révén az oldalsó hengereket nyissa ki és most tudja csatlakoztatni. A gépet elöl süllyessze le. Most már elkezdheti a munkavégzést a géppel. SZÁLLÍTÁSI HELYZET: A gépet sima, egyenes talajon kell a szállításra elıkészíteni: A sebességváltót üresbe kell tenni a gépet hátra kell süllyeszteni az oldalsó győrőshengereket becsukni és a támasztékra helyezni világítást bekapcsolni a kézifék kötelét rögzíteni Maximális szállítási sebesség: 25 km/h Közúti szállítás: A gép csak a KRESZ szabályainak betartásával szállítható! 12

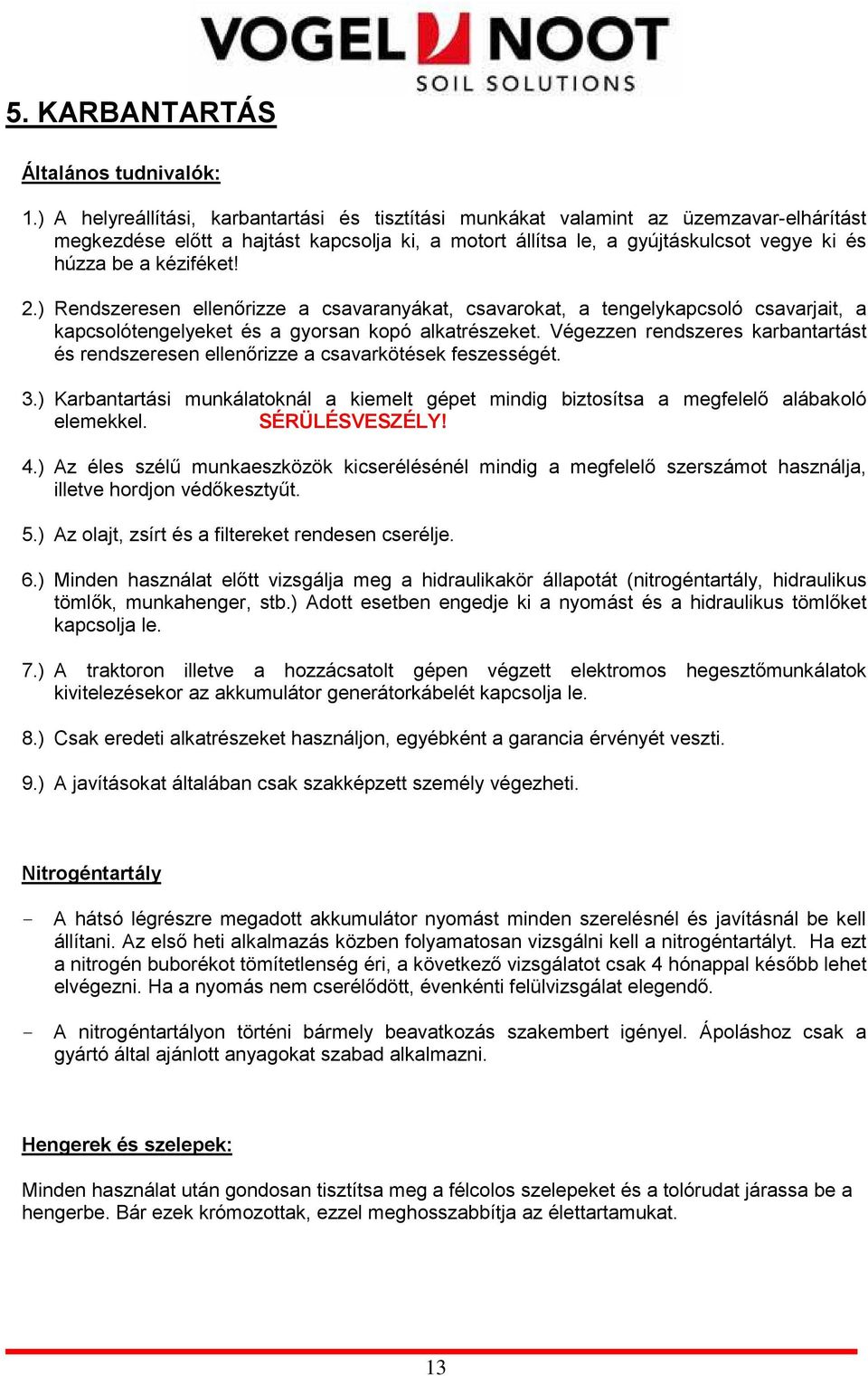

14 5. KARBANTARTÁS Általános tudnivalók: 1.) A helyreállítási, karbantartási és tisztítási munkákat valamint az üzemzavar-elhárítást megkezdése elıtt a hajtást kapcsolja ki, a motort állítsa le, a gyújtáskulcsot vegye ki és húzza be a kéziféket! 2.) Rendszeresen ellenırizze a csavaranyákat, csavarokat, a tengelykapcsoló csavarjait, a kapcsolótengelyeket és a gyorsan kopó alkatrészeket. Végezzen rendszeres karbantartást és rendszeresen ellenırizze a csavarkötések feszességét. 3.) Karbantartási munkálatoknál a kiemelt gépet mindig biztosítsa a megfelelı alábakoló elemekkel. SÉRÜLÉSVESZÉLY! 4.) Az éles szélő munkaeszközök kicserélésénél mindig a megfelelı szerszámot használja, illetve hordjon védıkesztyőt. 5.) Az olajt, zsírt és a filtereket rendesen cserélje. 6.) Minden használat elıtt vizsgálja meg a hidraulikakör állapotát (nitrogéntartály, hidraulikus tömlık, munkahenger, stb.) Adott esetben engedje ki a nyomást és a hidraulikus tömlıket kapcsolja le. 7.) A traktoron illetve a hozzácsatolt gépen végzett elektromos hegesztımunkálatok kivitelezésekor az akkumulátor generátorkábelét kapcsolja le. 8.) Csak eredeti alkatrészeket használjon, egyébként a garancia érvényét veszti. 9.) A javításokat általában csak szakképzett személy végezheti. Nitrogéntartály - A hátsó légrészre megadott akkumulátor nyomást minden szerelésnél és javításnál be kell állítani. Az elsı heti alkalmazás közben folyamatosan vizsgálni kell a nitrogéntartályt. Ha ezt a nitrogén buborékot tömítetlenség éri, a következı vizsgálatot csak 4 hónappal késıbb lehet elvégezni. Ha a nyomás nem cserélıdött, évenkénti felülvizsgálat elegendı. - A nitrogéntartályon történi bármely beavatkozás szakembert igényel. Ápoláshoz csak a gyártó által ajánlott anyagokat szabad alkalmazni. Hengerek és szelepek: Minden használat után gondosan tisztítsa meg a félcolos szelepeket és a tolórudat járassa be a hengerbe. Bár ezek krómozottak, ezzel meghosszabbítja az élettartamukat. 13

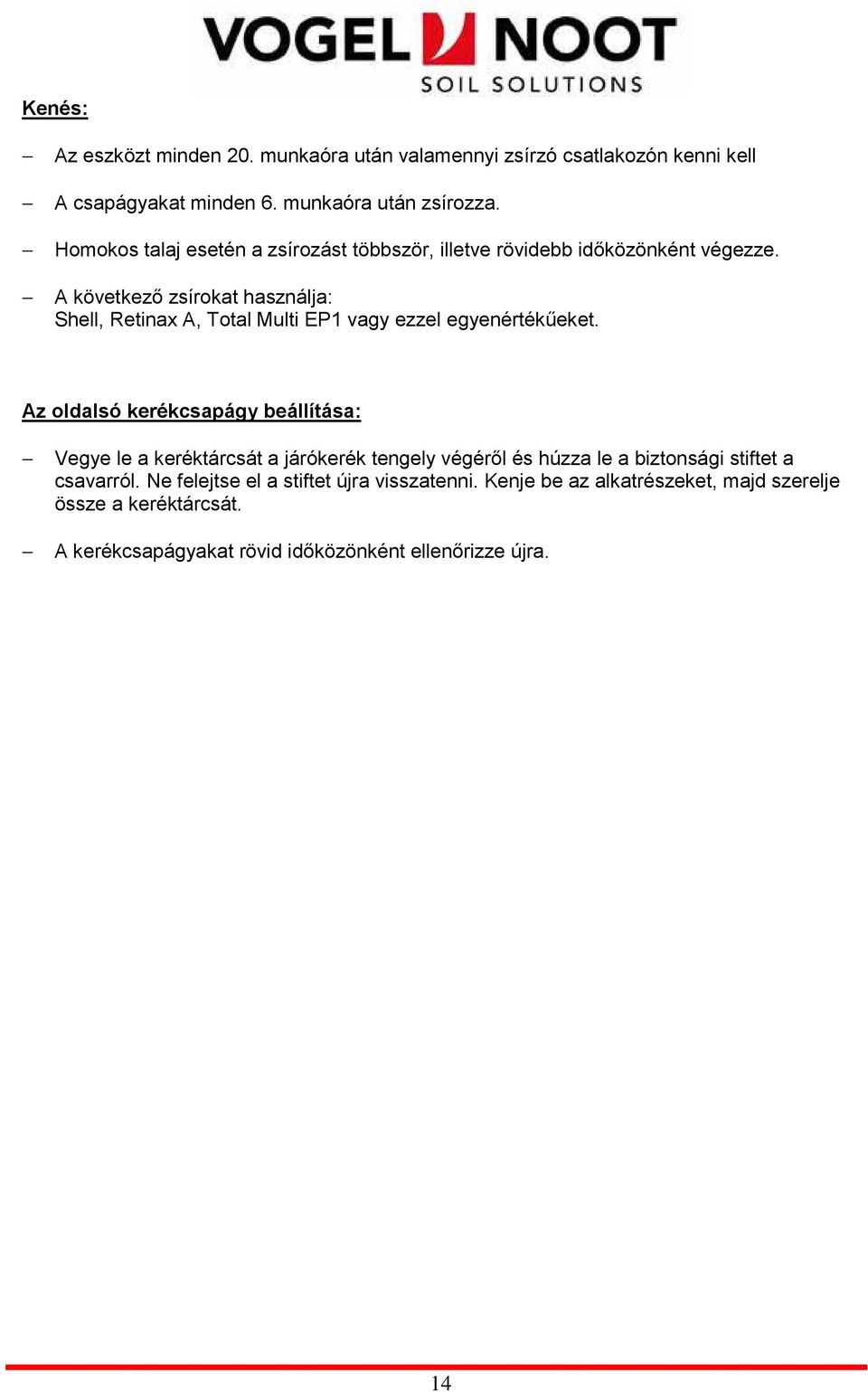

15 Kenés: Az eszközt minden 20. munkaóra után valamennyi zsírzó csatlakozón kenni kell A csapágyakat minden 6. munkaóra után zsírozza. Homokos talaj esetén a zsírozást többször, illetve rövidebb idıközönként végezze. A következı zsírokat használja: Shell, Retinax A, Total Multi EP1 vagy ezzel egyenértékőeket. Az oldalsó kerékcsapágy beállítása: Vegye le a keréktárcsát a járókerék tengely végérıl és húzza le a biztonsági stiftet a csavarról. Ne felejtse el a stiftet újra visszatenni. Kenje be az alkatrészeket, majd szerelje össze a keréktárcsát. A kerékcsapágyakat rövid idıközönként ellenırizze újra. 14

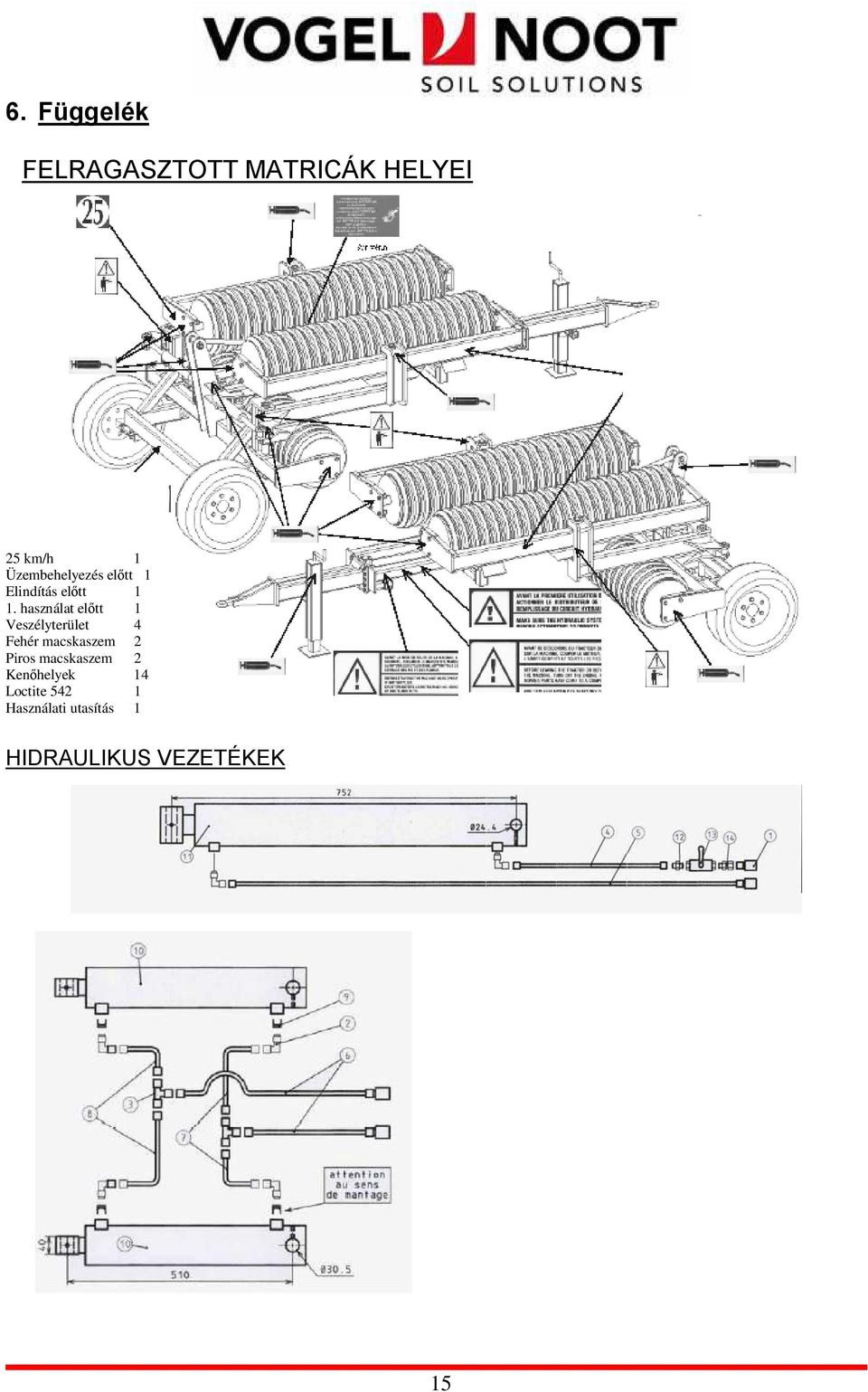

16 6. Függelék FELRAGASZTOTT MATRICÁK HELYEI 25 km/h 1 Üzembehelyezés elıtt 1 Elindítás elıtt 1 1. használat elıtt 1 Veszélyterület 4 Fehér macskaszem 2 Piros macskaszem 2 Kenıhelyek 14 Loctite Használati utasítás 1 HIDRAULIKUS VEZETÉKEK 15

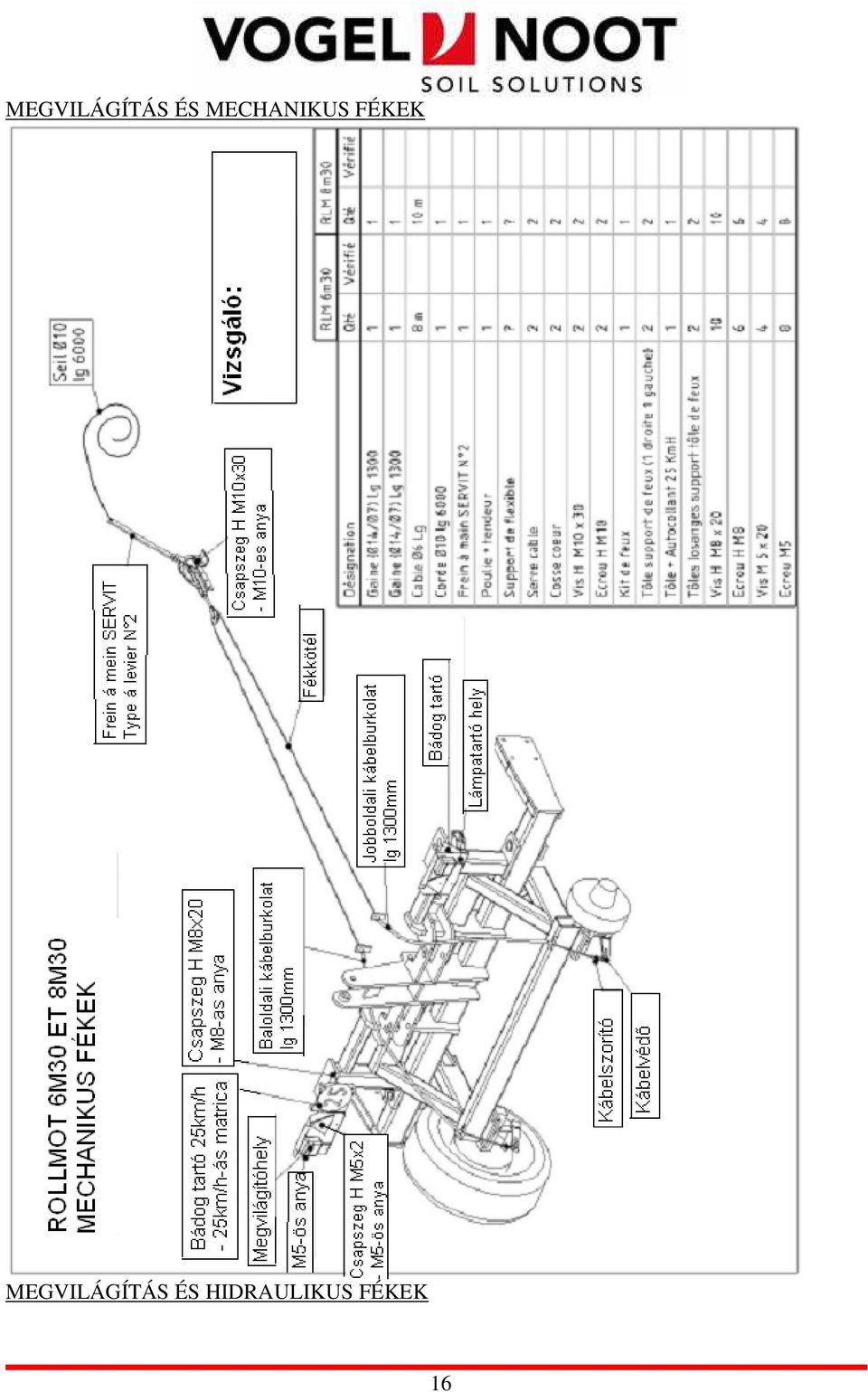

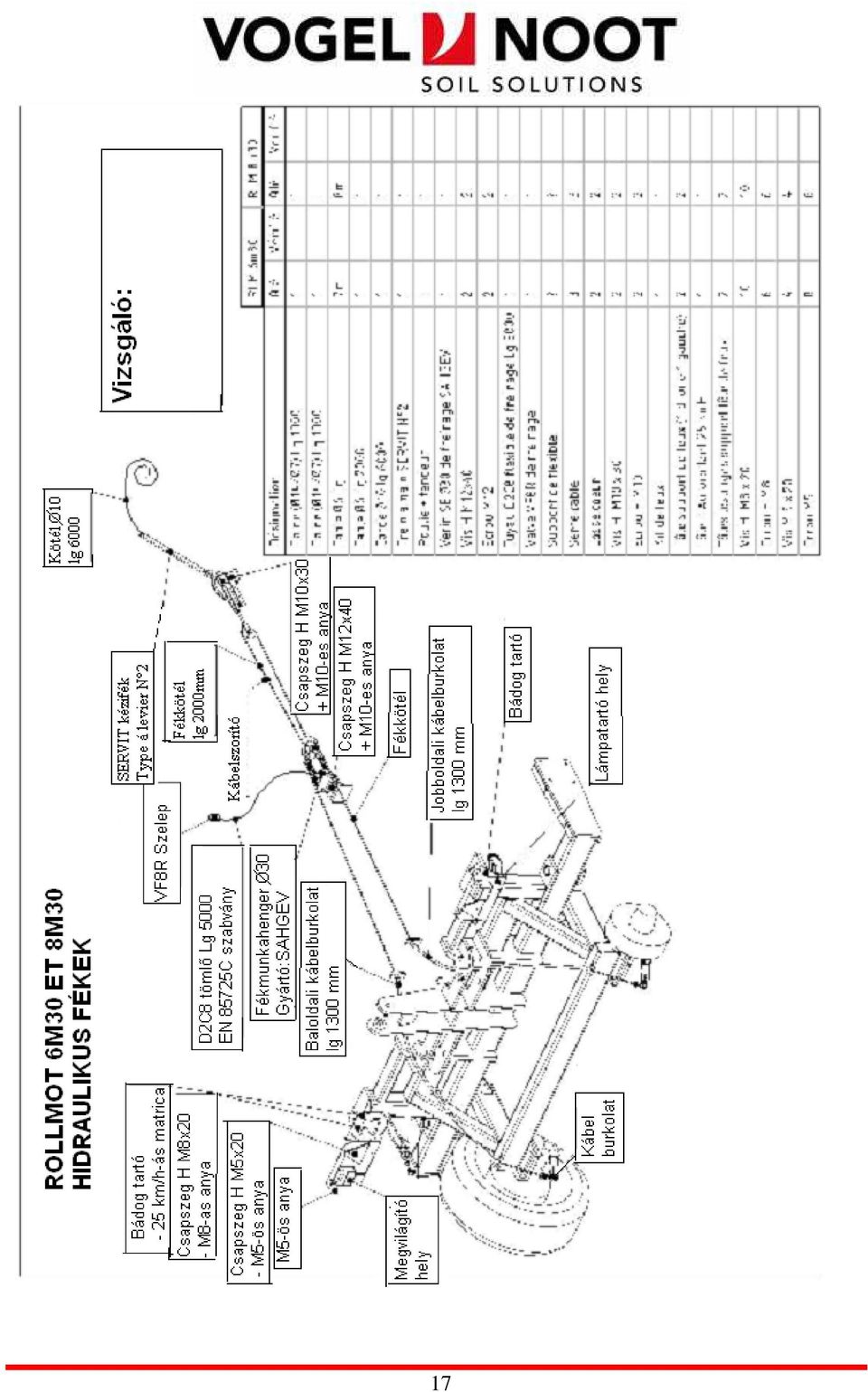

17 MEGVILÁGÍTÁS ÉS MECHANIKUS FÉKEK MEGVILÁGÍTÁS ÉS HIDRAULIKUS FÉKEK 16

18 17

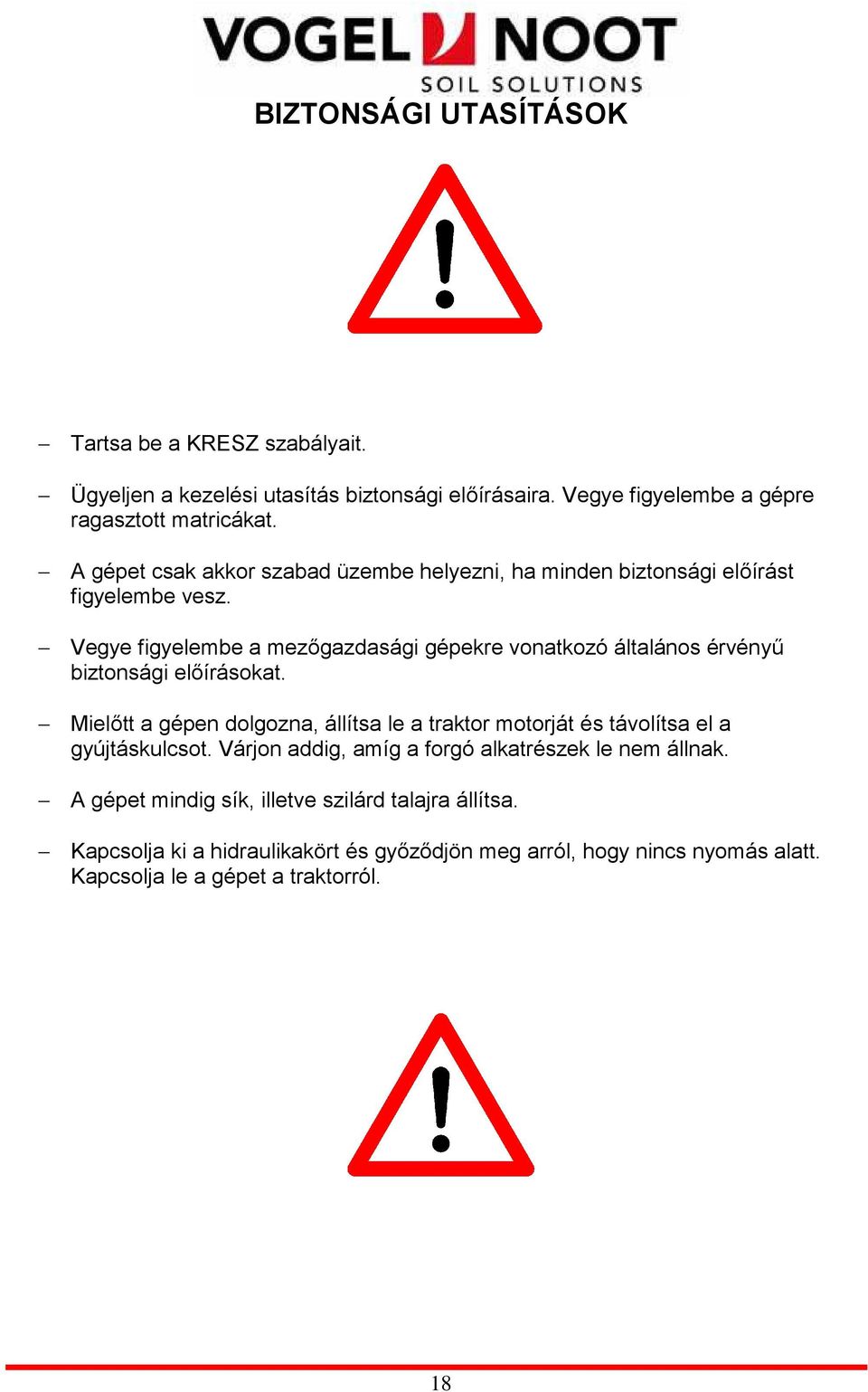

19 BIZTONSÁGI UTASÍTÁSOK Tartsa be a KRESZ szabályait. Ügyeljen a kezelési utasítás biztonsági elıírásaira. Vegye figyelembe a gépre ragasztott matricákat. A gépet csak akkor szabad üzembe helyezni, ha minden biztonsági elıírást figyelembe vesz. Vegye figyelembe a mezıgazdasági gépekre vonatkozó általános érvényő biztonsági elıírásokat. Mielıtt a gépen dolgozna, állítsa le a traktor motorját és távolítsa el a gyújtáskulcsot. Várjon addig, amíg a forgó alkatrészek le nem állnak. A gépet mindig sík, illetve szilárd talajra állítsa. Kapcsolja ki a hidraulikakört és gyızıdjön meg arról, hogy nincs nyomás alatt. Kapcsolja le a gépet a traktorról. 18

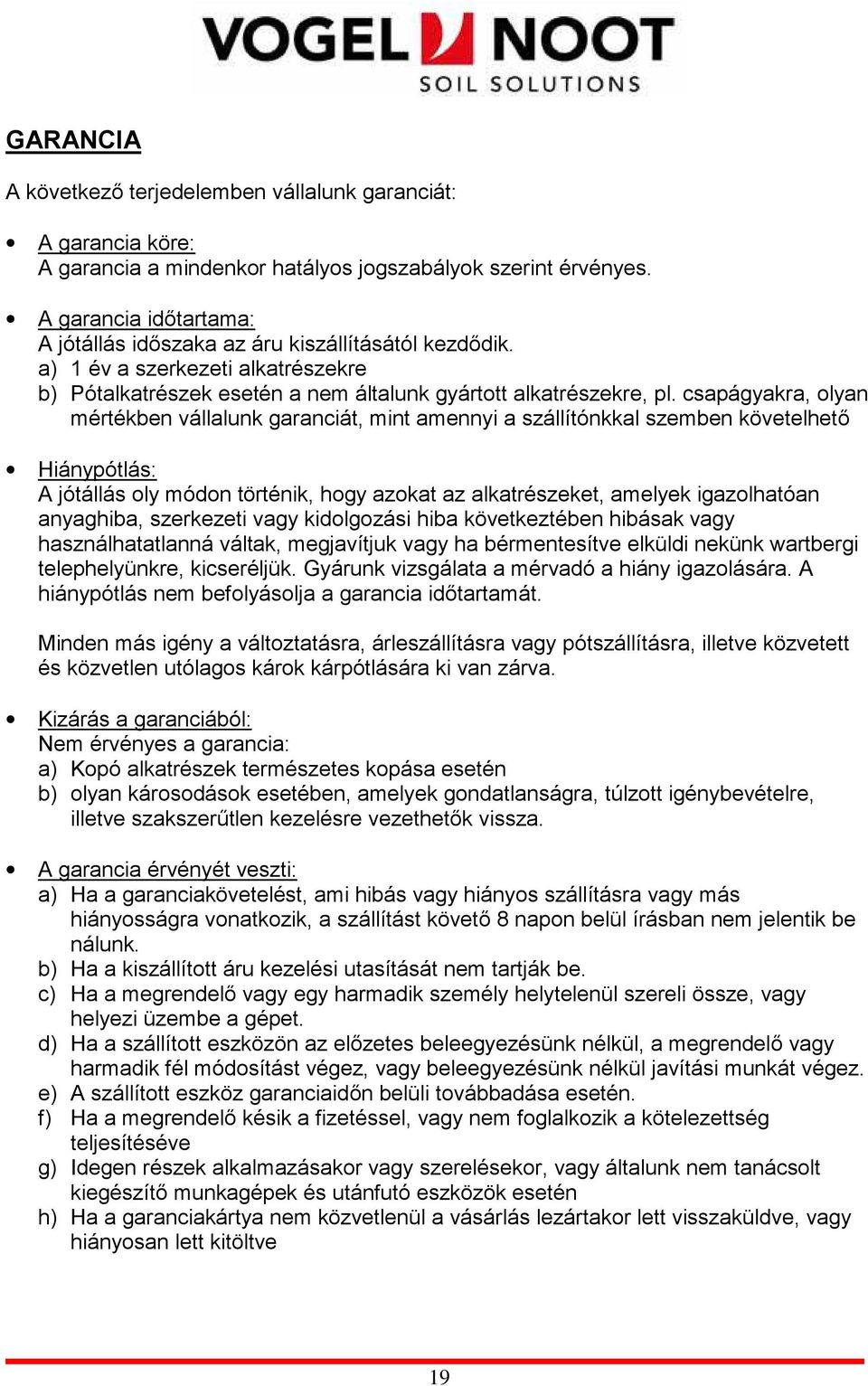

20 GARANCIA A következı terjedelemben vállalunk garanciát: A garancia köre: A garancia a mindenkor hatályos jogszabályok szerint érvényes. A garancia idıtartama: A jótállás idıszaka az áru kiszállításától kezdıdik. a) 1 év a szerkezeti alkatrészekre b) Pótalkatrészek esetén a nem általunk gyártott alkatrészekre, pl. csapágyakra, olyan mértékben vállalunk garanciát, mint amennyi a szállítónkkal szemben követelhetı Hiánypótlás: A jótállás oly módon történik, hogy azokat az alkatrészeket, amelyek igazolhatóan anyaghiba, szerkezeti vagy kidolgozási hiba következtében hibásak vagy használhatatlanná váltak, megjavítjuk vagy ha bérmentesítve elküldi nekünk wartbergi telephelyünkre, kicseréljük. Gyárunk vizsgálata a mérvadó a hiány igazolására. A hiánypótlás nem befolyásolja a garancia idıtartamát. Minden más igény a változtatásra, árleszállításra vagy pótszállításra, illetve közvetett és közvetlen utólagos károk kárpótlására ki van zárva. Kizárás a garanciából: Nem érvényes a garancia: a) Kopó alkatrészek természetes kopása esetén b) olyan károsodások esetében, amelyek gondatlanságra, túlzott igénybevételre, illetve szakszerőtlen kezelésre vezethetık vissza. A garancia érvényét veszti: a) Ha a garanciakövetelést, ami hibás vagy hiányos szállításra vagy más hiányosságra vonatkozik, a szállítást követı 8 napon belül írásban nem jelentik be nálunk. b) Ha a kiszállított áru kezelési utasítását nem tartják be. c) Ha a megrendelı vagy egy harmadik személy helytelenül szereli össze, vagy helyezi üzembe a gépet. d) Ha a szállított eszközön az elızetes beleegyezésünk nélkül, a megrendelı vagy harmadik fél módosítást végez, vagy beleegyezésünk nélkül javítási munkát végez. e) A szállított eszköz garanciaidın belüli továbbadása esetén. f) Ha a megrendelı késik a fizetéssel, vagy nem foglalkozik a kötelezettség teljesítéséve g) Idegen részek alkalmazásakor vagy szerelésekor, vagy általunk nem tanácsolt kiegészítı munkagépek és utánfutó eszközök esetén h) Ha a garanciakártya nem közvetlenül a vásárlás lezártakor lett visszaküldve, vagy hiányosan lett kitöltve 19

21 20

22 ALKATRÉSZLISTA Kérjük alkatrész rendelés esetén figyeljen a következı tudnivalókra: Telefonos rendelés: Fax: (0) 3858 / Alkatrész központ +43 (0) 3858 / Alkatrész központ info@vogel-noot.net A következı módon címezze nekünk a levelet: VOGEL & NOOT Landmaschinen GmbH & Co KG Grazerstraße WARTBERG i.m., Austria Ez a címzés a postai- és vasúti küldeményre is érvényes. Kérjük, ne mulassza el, az Ön pontos címét valamint küldés jellegét megadni. Amennyiben nem kapunk utasítást, postai csomagként vagy szállítmányként küldjük. Kérjük minden kérdéshez és rendeléshez adja meg a gyártási évet, az eszköz számát és típusát. Ezek a számok a típuscímkébe vannak beütve. Az alkatrészek a képtáblán számokkal vannak ellátva. Az alkatrészlistán a képszámok mellett találhatóak a rendelési számok és az alkatrész említett jele. Kérjük rendeléskor mindig a rendelési számot és az alkatrész jelét adja meg. 21

23 22

24 ROLLMOT 1. Táblázat Sorszám Termék neve Leírás Kód 1 Fléche RAP et ROLLMOT Lube lg 800 Húzórúd FLE Réquille carré de 80 lg 700c: 400 de ROLLMOT Állvány BEQ Broche 20x110 lg totale 180 Orsó BRO Vis T:H. 20x Zn Csavar VIS Chässis de ROLLMOT 630 Keret RAP Support avant de section de ROLLMOT Tartó RAP Etrier 20x102x145/45 U-csapszeg ETR Ecrou nylstop M20 Zn Anya ECR Axe 30x215 M30 acier téte ronde Tengely AXE Axe 30x290 M30 acier téte ronde Tengely Axe Graisseur M8 droit Zsírzócsatlakozó GRA

25 24

26 ROLLMOT 2. Táblázat Sorszám Termék neve Leírás Kód 1 Roue 10x15/6 trous plys Kerék RPN Pneu 10x15 10 plys Abroncs PNE Chambre á air 10x15 Levegı vezetı csı CHB Jante 10x 15/ trous Kerékfelni JAN Vis T.H. 18x Zn Csavar VIS Palier UCF 212 comlet Csapágy PAL Baque 71x 90 lg 10 Csatlakozó BAG Baque 71x 90 lg 25 Csatlakozó BAG Rondelle plate 61x 85x 5 Csavaralátét RON Arbre 70 lg 2380 Tengely ARB Vis T.H. 12x Zn Csavar VIS Bride 162 de rattrapage de jeu pour arbre Æ 70 (plat 30x10) Fék 1/2 BAG Chässis arriére ROLLMOT 630 Keret RAP Essieu 1/2 complet c60-6 axies-vole 360 Tengely ESS Axe 30x125 M30 (acier) téte ronde Tengely AXE Rondelle plate 31x 60x 5 Csavaralátét RON Ecrou H. M30 brut percé 8 Anya ECR Axe 30x160 acier téte ronde Tengely AXE Axe 30x215 M30 acier téte ronde Tengely AXE

27 18 Vérin DE: 40x 70 C: 300 EAF510 Munkahenger VER Axe 40x 690 M30 acier téte ronde Tengely AXE Bague 60x 31 lg 10 Csatlakozó BAG

28 ROLLMOT 3. Táblázat 27

29 Sorszám Termék neve Leírás Kód 1 Axe 40x520 M30 acier téte ronde Tengely AXE Ecrou H. M30 brut percé 8 Anya ECR Vis T.H. 18x Zn Csavar VIS Palier UCF 212 comlet Csapágy PAL Bague 71x 90 lg 10 Csatlakozó BAG Bague 71x 90 lg 25 csatlakozó BAG Rondelle plate 61x 85x 5 Alátét RON Section laterale ROLLMOT 630 tube lg 2400 Keret SEC Boulon T.H. 10x brut Csapszeg BLS Bague 1/2 de rattrapege de jeu de ruoleau arbre 70 Csatlakozó BAG Arbre 70 lg 2380 Tengely ARB Bras DR ROLLMOT 630 entraxe 1180 Forgókar BRA Bras GA ROLLMOT 630 entraxe 1180 Forgókar BRA Axe 40x690 M30 acier téte ronde Tengely AXE Bague 60x 31 lg 10 Csatlakozó BAG Axe 30x125 M30 (ecier) téte ronde Tengely AXE Rondelle plate 31x 60x 5 Alátét RON

30 29

31 ROLLMOT 4. Táblázat Sorszám Termék neve Leírás Kód 1 Coupleu male 1/2 á bille (femelle 3/8) csatlakozó HYD Coupleu male 1/2 á bille (mele 18x150) csatlakozó HYD a Union EFM12 MFA 18x150 (pour valve agricole) olajcsatlakozó HYD a Coupleur male V8R á vis (femelle 3/8) csatlakozó HYD Flexible FF TD2C8 EFR12L-EFR12L lg 4000 tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 5200 tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 300 tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 650 tömlı FFD Té égal 10A12 olajcsatlakozó HYD Coude mäle gaz-conique 8A olajcsatlakozó HYD Pastille limiteur de débit de bloc HV3 mennyiségszabályzó HYD Flexible FF TD2C8 EFR12L-EFR12L lg 4700 tömlı FFD Vérin DE: 40x 70 C: 300 EAF510 munkahenger VER a Pochette de joints pour vérin DE: 40x 70 szigetelés PJT Vérin DE: 50x100 C: 700 réf:50107 munkahenger VER a Pochette de joints pour vérin DE: 50x100 (aparés 1985) szigetelés PJT

32 31

33 ROLLMOT 5. Táblázat Sorszám Termék neve Leírás Kód 1 Roulement rouleau conique /40 csapágy RLT Ecrou de goujon M18x150 - plat anya ESS Goujon M18x150 lg54/39 menetes csapszeg ESS Graisseur M6 droit zsírzó csatlakozó GRA Fusée conique 6006NF essieu voie 580 tengely ESS Moyeu nu BOURGOGNE c60, 6 axes kerékagy ESS Bouchon de roue fileté M81,5x150 marqué EB tömítés ESS Coupelle 55x116x2 alátét ESS Roulement rouleau conique /55 csapágy RLT Rondelle plate 25x 50x3 alátét RON Ecru créneaux HK M24x200 anya ECR Groupille fendue 4x40 Zn stift GOU Joint OIL A55 szigetelés JOI Joint nylos szigetelés JOI Essieu 1/2 complet c60-6 axes-voie 360 tengely ESS Moyeu nu ROC 606 A c60-6 axes kerékagy ESS Ecrou de goujon M18x plat anya ESS Goujon M18x150 lg54/39 menetes csapszeg ESS Roulement rouleau conique /35 csapágy RLT Rondelle plate 35x 60x 4 alátét RON Ecrou créneaux HK M30 anya ECR Goupille fendue 5x 60 Zn stift GOU Bouchon de roue fileté 73,5x150 tömítés ESS Moyeu complet ADR c60-6 axes vissé kerékagy ESS

34 39 Moyeu complet ROC c60-6 axes kerékagy ESS

35 34

36 ROLLMOT 6. Táblázat Sorszám Termék neve Leírás Kód 3 Roue cambridge 505/70 (4 branches) Győrőshenger RFT Roue cambridge crenelé 530/70 Győrőshenger RFT Roue croskill léger 370/70 Győrőshenger RFT Roue croskill lourd 500/70 Győrőshenger RFT Roue croskill léger 400/70 Győrőshenger RFT Roue croskill lourd 550/70 Győrőshenger RFT Moyeu roue croskill léger 70 Kerékagy MOY Moyeu roue croskill lourd 70 Kerékagy MOY Roue cambridge ondulée 505/70 (4 branches) Győrőshenger RFT Roue cambridge ondulée crenelée 530/70 Győrőshenger RFT Roue lisse 556/70 largeur 100 mm (4 branches) Győrőshenger RFT Roue ondulée 500/70 largeur 100 mm (4 branches) Győrőshenger RFT

37 36

38 ROLLMOT 7. Táblázat Sorszám Termék neve Leírás Kód 1 Etrier 20x102x205/50XC38 U-csapszeg 20x102x205/50 ETR Ecrou nylstop M20 Zn DIN 985 M20-as anya ECR Boulon T.H. 20x brut Csapszeg BLS Vérin DE: 30x 50 C: 100 A13942(A13942) Munkahenger VER Pochelle de joints pour vérin DE: 30x 50 Szigetelés PJT Bres incliné support de pl.niv, avec várin (Rollmot) Forgókar RAP Boulon T.H. 20x brut Csapszeg BLS Etrier 14x 72x105/40 U-csapszeg 14x72x105/40 ETR Bras incliné support de planche niv, nu (Rollmot) Forgókar RAP Support (petit) articulé debarre de pl. niv. (Rollmot) Tartó RAP Dent niveleuse pour Rollmot Rugó DTS Bride pour dent niveleuse derap Rugós tartó DTS Boulon T.H. 12x Zn Csapszeg BLS Ecrou nylstop M12 Zn DIN 985 M12-es anya ECR Soc pour dent niveleuse de RAP Kopólap SOC Bolulon T.H. 12x Zn Csapszeg BLS Dent de planche niveleuse (Rollmot) Fogak RAP Barre support de dents plancheniv. (Rollmot 4,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 5,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 6,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 7,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 8,30) Tartógerenda RAP Etrier 20x102x145/45XC38 U-csapszeg 20x102x145/45 ETR Bras droit support de pl. niv. Nu (Rollmot) Forgókar RAP Barre centrale support dedents planche niv. (Rollmot) Tartógerenda RAP Bras droit support pl. niv. Avec vérin (Rollmot) Forgókar RAP Ecrou nylstop M14 Zn M14-es anya ECR Barre support de bras plancheniveleuse centrale Tartógerenda RAP

39 25 Boulon T.H. 12x Zn Csapszeg BLS

40 39

41 ROLLMOT 8. Táblázat Sorszám Termék neve Leírás Kód 1 Etrier 20x102x205/50XC38 U-csapszeg 20x102x205/50 ETR Ecrou nylstop M20 Zn DIN 985 M20-as anya ECR Boulon T.H. 20x brut Csapszeg BLS Vérin DE: 30x 50 C: 100 A13942(A13942) Munkahenger VER Pochelle de joints pour vérin DE: 30x 50 Szigetelés PJT Bres incliné support de pl.niv, avec várin (Rollmot) Forgókar RAP Boulon T.H. 20x brut Csapszeg BLS Etrier 14x 72x105/40 U-csapszeg 14x72x105/40 ETR Bras incliné support de planche niv, nu (Rollmot) Forgókar RAP Support (petit) articulé debarre de pl. niv. (Rollmot) Tartó RAP Dent niveleuse pour Rollmot Rugó DTS Bride pour dent niveleuse derap Rugós tartó DTS Boulon T.H. 12x Zn Csapszeg BLS Ecrou nylstop M12 Zn DIN 985 M12-es anya ECR Soc pour dent niveleuse de RAP Kopólap SOC Bolulon T.H. 12x Zn Csapszeg BLS Dent de planche niveleuse (Rollmot) Fogak RAP Barre support de dents plancheniv. (Rollmot 4,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 5,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 6,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 7,30) Tartógerenda RAP Barre support de dents plancheniv. (Rollmot 8,30) Tartógerenda RAP Etrier 20x102x145/45XC38 U-csapszeg 20x102x145/45 ETR Bras droit support de pl. niv. Nu (Rollmot) Forgókar RAP Barre centrale support dedents planche niv. (Rollmot) Tartógerenda RAP Bras droit support pl. niv. Avec vérin (Rollmot) Forgókar RAP Ecrou nylstop M14 Zn M14-es anya ECR Barre support de bras plancheniveleuse centrale Tartógerenda RAP

42 25 Boulon T.H. 12x Zn Csapszeg BLS Etrier 20x102x205/50XC38 U-csapszeg 20x102x205/50 ECR

43 42

44 ROLLMOT 9. Táblázat Sorszám Termék neve Leírás Kód 1 Coupleur male 1/2 á bille (male 18x150) Csatlakozó HYD Flexible FF TD2C8 EFR12L-EFR12L lg 4500 Tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 1600 Tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 2300 Tömlı FFD Flexible FF TD2C8 EFR12L-EFR12L lg 2500 Tömlı FFD Té ágal M 12L Olajcsatlakozó HYD Coude M 12L - M 3/8 conique Olajcsatlakozó HYD Flexible FF TD2C8 EFR12L-EFR12L lg 300 Tömlı FFD Union M 12L - M 3/8 conique Olajcsatlakozó HYD Vérin DE: 30x 50C: 100 A13941(A13942) Munkahenger VER
