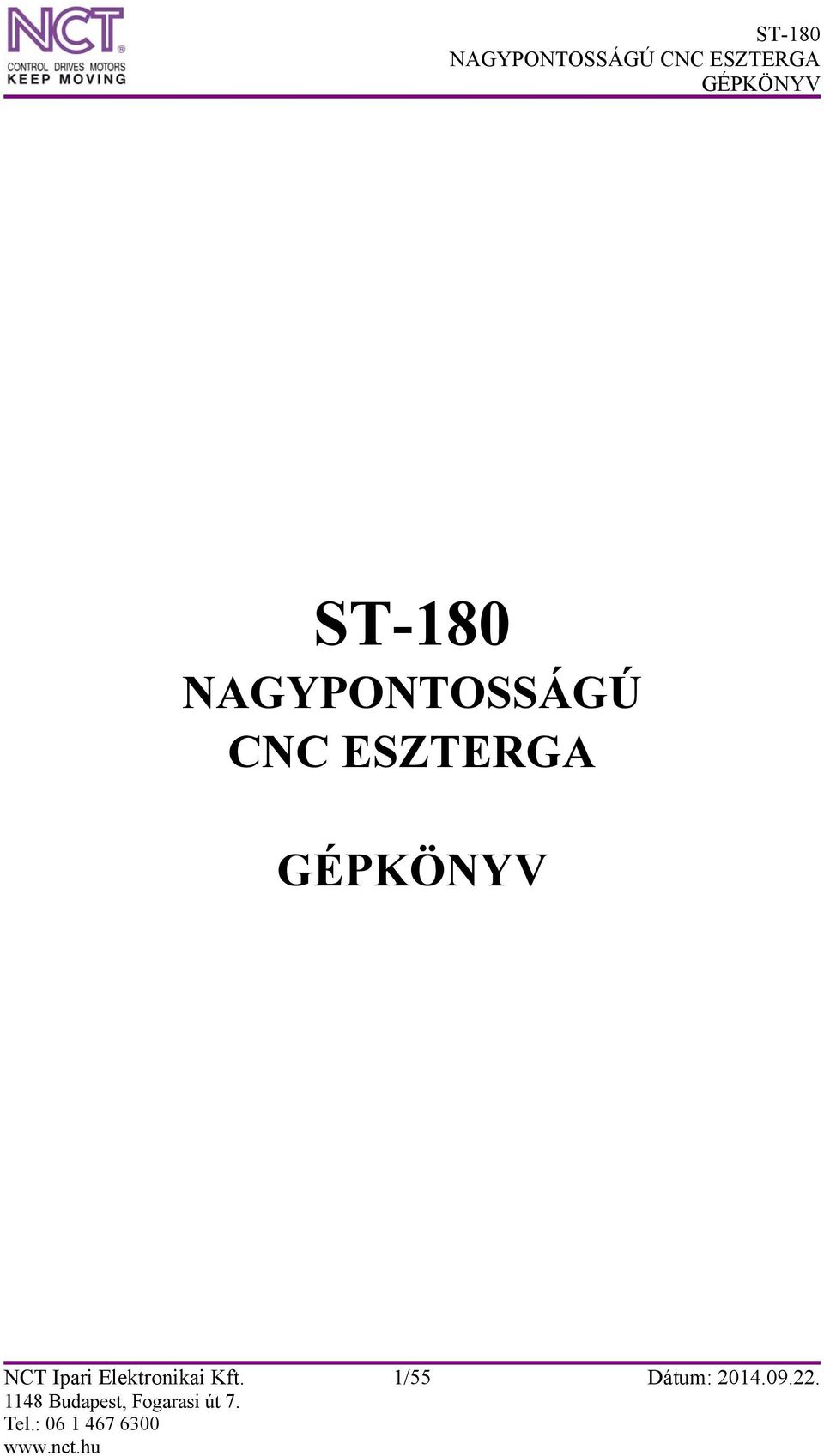

ST-180 NAGYPONTOSSÁGÚ CNC ESZTERGA

Átírás

1 ST-180 NAGYPONTOSSÁGÚ CNC ESZTERGA NCT Ipari Elektronikai Kft. 1/55 Dátum:

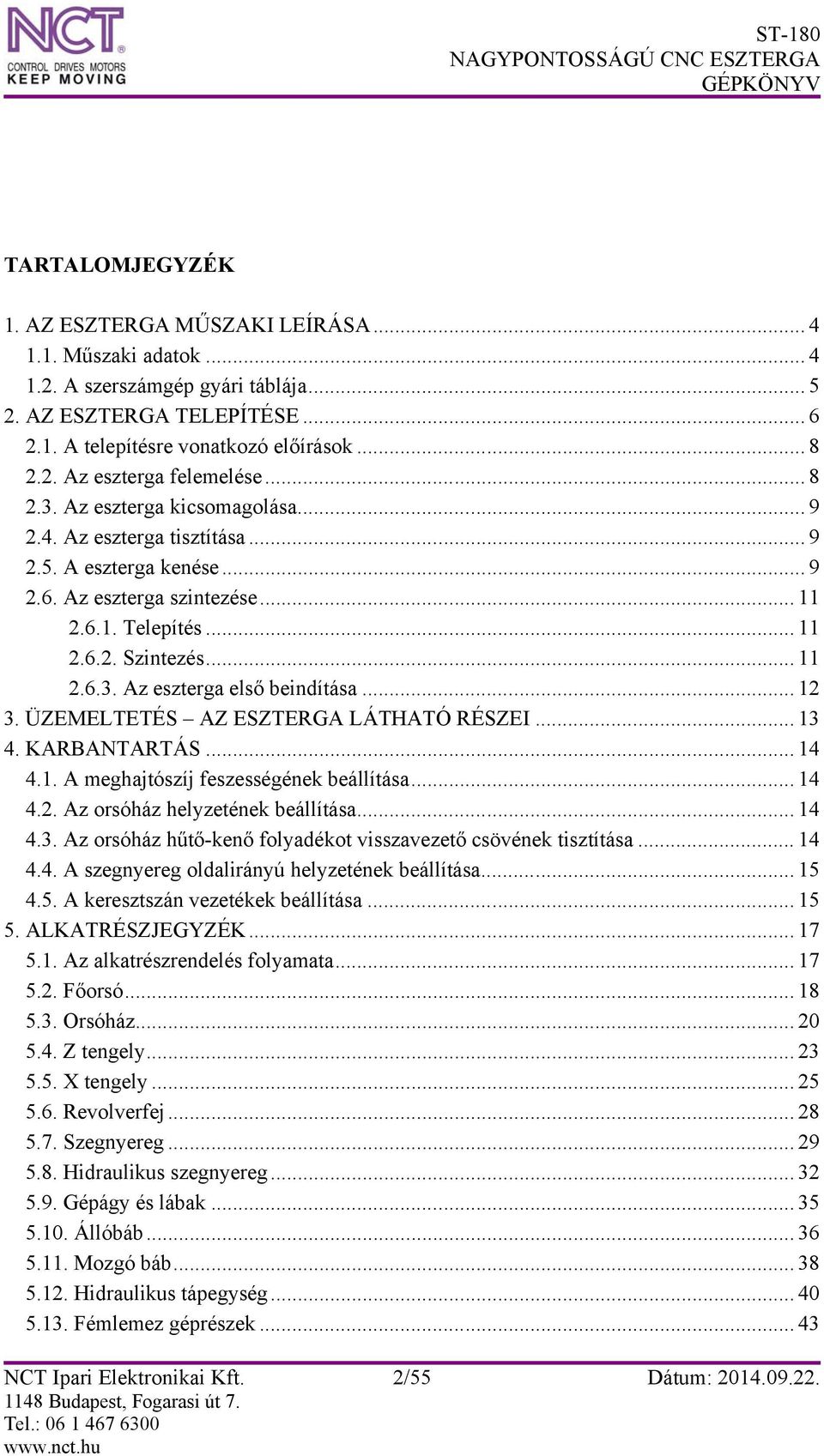

2 TARTALOMJEGYZÉK 1. AZ ESZTERGA MŰSZAKI LEÍRÁSA Műszaki adatok A szerszámgép gyári táblája AZ ESZTERGA TELEPÍTÉSE A telepítésre vonatkozó előírások Az eszterga felemelése Az eszterga kicsomagolása Az eszterga tisztítása A eszterga kenése Az eszterga szintezése Telepítés Szintezés Az eszterga első beindítása ÜZEMELTETÉS AZ ESZTERGA LÁTHATÓ RÉSZEI KARBANTARTÁS A meghajtószíj feszességének beállítása Az orsóház helyzetének beállítása Az orsóház hűtő-kenő folyadékot visszavezető csövének tisztítása A szegnyereg oldalirányú helyzetének beállítása A keresztszán vezetékek beállítása ALKATRÉSZJEGYZÉK Az alkatrészrendelés folyamata Főorsó Orsóház Z tengely X tengely Revolverfej Szegnyereg Hidraulikus szegnyereg Gépágy és lábak Állóbáb Mozgó báb Hidraulikus tápegység Fémlemez géprészek NCT Ipari Elektronikai Kft. 2/55 Dátum:

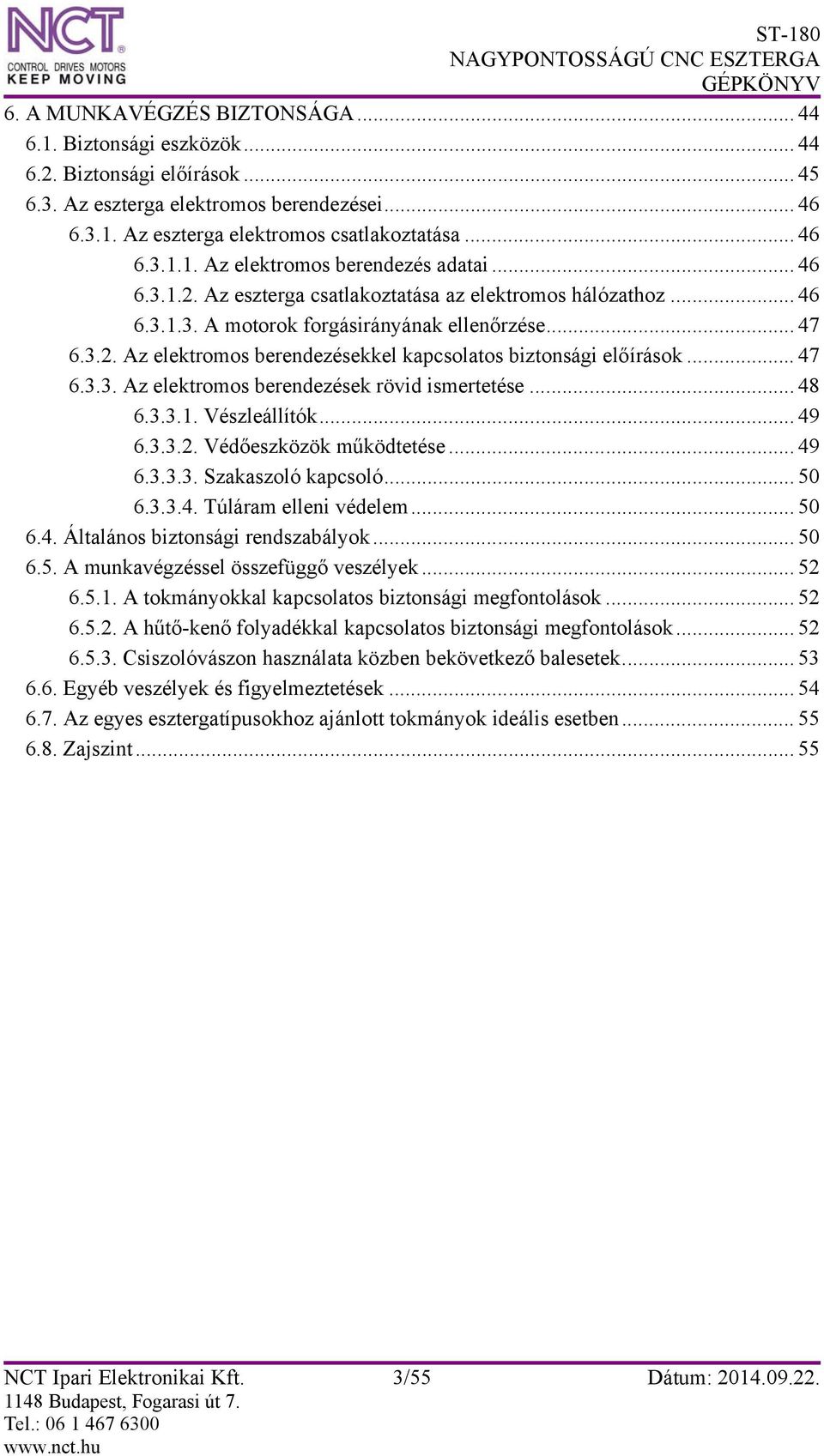

3 6. A MUNKAVÉGZÉS BIZTONSÁGA Biztonsági eszközök Biztonsági előírások Az eszterga elektromos berendezései Az eszterga elektromos csatlakoztatása Az elektromos berendezés adatai Az eszterga csatlakoztatása az elektromos hálózathoz A motorok forgásirányának ellenőrzése Az elektromos berendezésekkel kapcsolatos biztonsági előírások Az elektromos berendezések rövid ismertetése Vészleállítók Védőeszközök működtetése Szakaszoló kapcsoló Túláram elleni védelem Általános biztonsági rendszabályok A munkavégzéssel összefüggő veszélyek A tokmányokkal kapcsolatos biztonsági megfontolások A hűtő-kenő folyadékkal kapcsolatos biztonsági megfontolások Csiszolóvászon használata közben bekövetkező balesetek Egyéb veszélyek és figyelmeztetések Az egyes esztergatípusokhoz ajánlott tokmányok ideális esetben Zajszint NCT Ipari Elektronikai Kft. 3/55 Dátum:

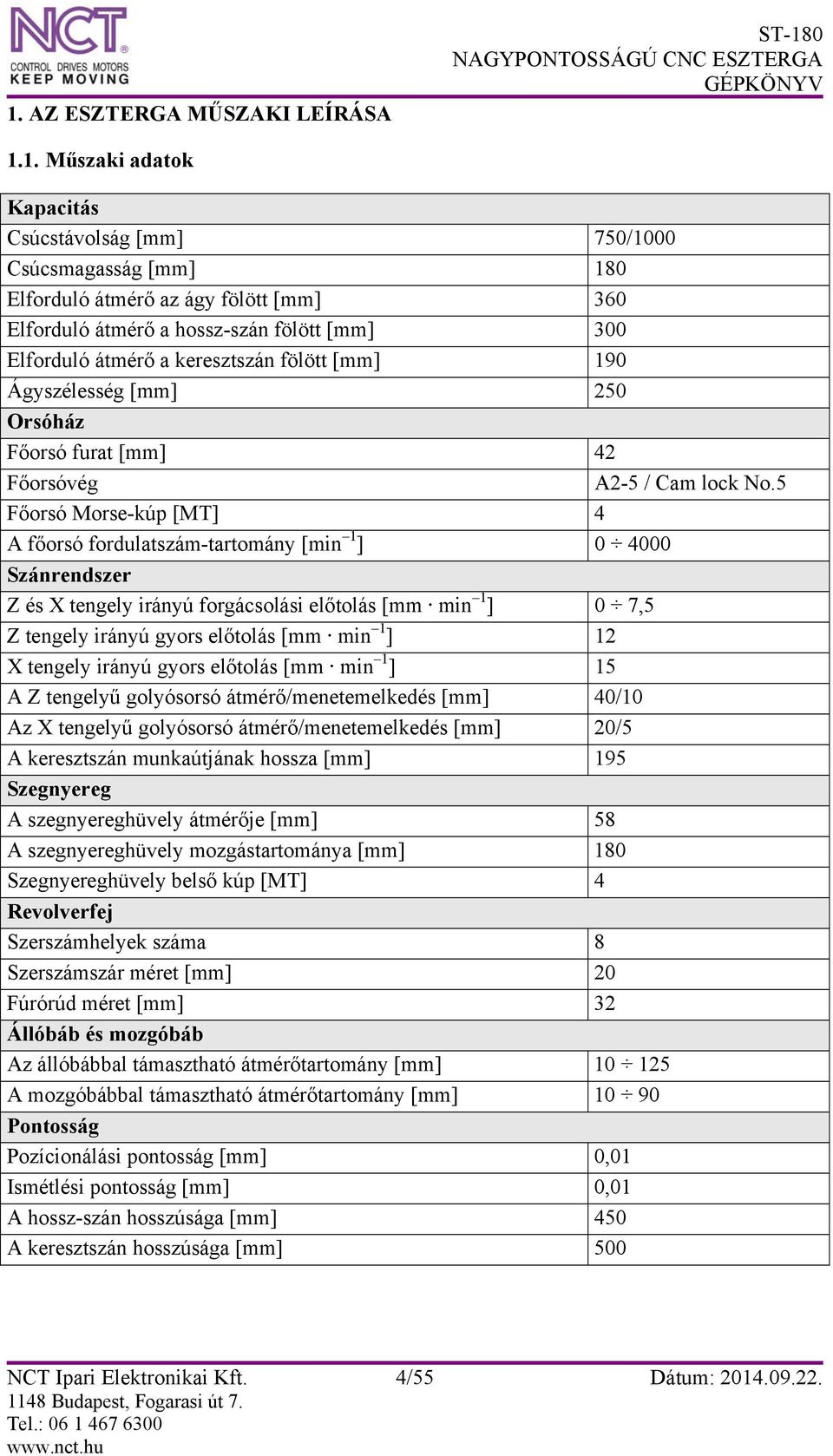

4 1. AZ ESZTERGA MŰSZAKI LEÍRÁSA ST Műszaki adatok Kapacitás Csúcstávolság [mm] 750/1000 Csúcsmagasság [mm] 180 Elforduló átmérő az ágy fölött [mm] 360 Elforduló átmérő a hossz-szán fölött [mm] 300 Elforduló átmérő a keresztszán fölött [mm] 190 Ágyszélesség [mm] 250 Orsóház Főorsó furat [mm] 42 Főorsóvég A2-5 / Cam lock No.5 Főorsó Morse-kúp [MT] 4 A főorsó fordulatszám-tartomány [min 1 ] Szánrendszer Z és X tengely irányú forgácsolási előtolás [mm min 1 ] 0 7,5 Z tengely irányú gyors előtolás [mm min 1 ] 12 X tengely irányú gyors előtolás [mm min 1 ] 15 A Z tengelyű golyósorsó átmérő/menetemelkedés [mm] 40/10 Az X tengelyű golyósorsó átmérő/menetemelkedés [mm] 20/5 A keresztszán munkaútjának hossza [mm] 195 Szegnyereg A szegnyereghüvely átmérője [mm] 58 A szegnyereghüvely mozgástartománya [mm] 180 Szegnyereghüvely belső kúp [MT] 4 Revolverfej Szerszámhelyek száma 8 Szerszámszár méret [mm] 20 Fúrórúd méret [mm] 32 Állóbáb és mozgóbáb Az állóbábbal támasztható átmérőtartomány [mm] A mozgóbábbal támasztható átmérőtartomány [mm] Pontosság Pozícionálási pontosság [mm] 0,01 Ismétlési pontosság [mm] 0,01 A hossz-szán hosszúsága [mm] 450 A keresztszán hosszúsága [mm] 500 NCT Ipari Elektronikai Kft. 4/55 Dátum:

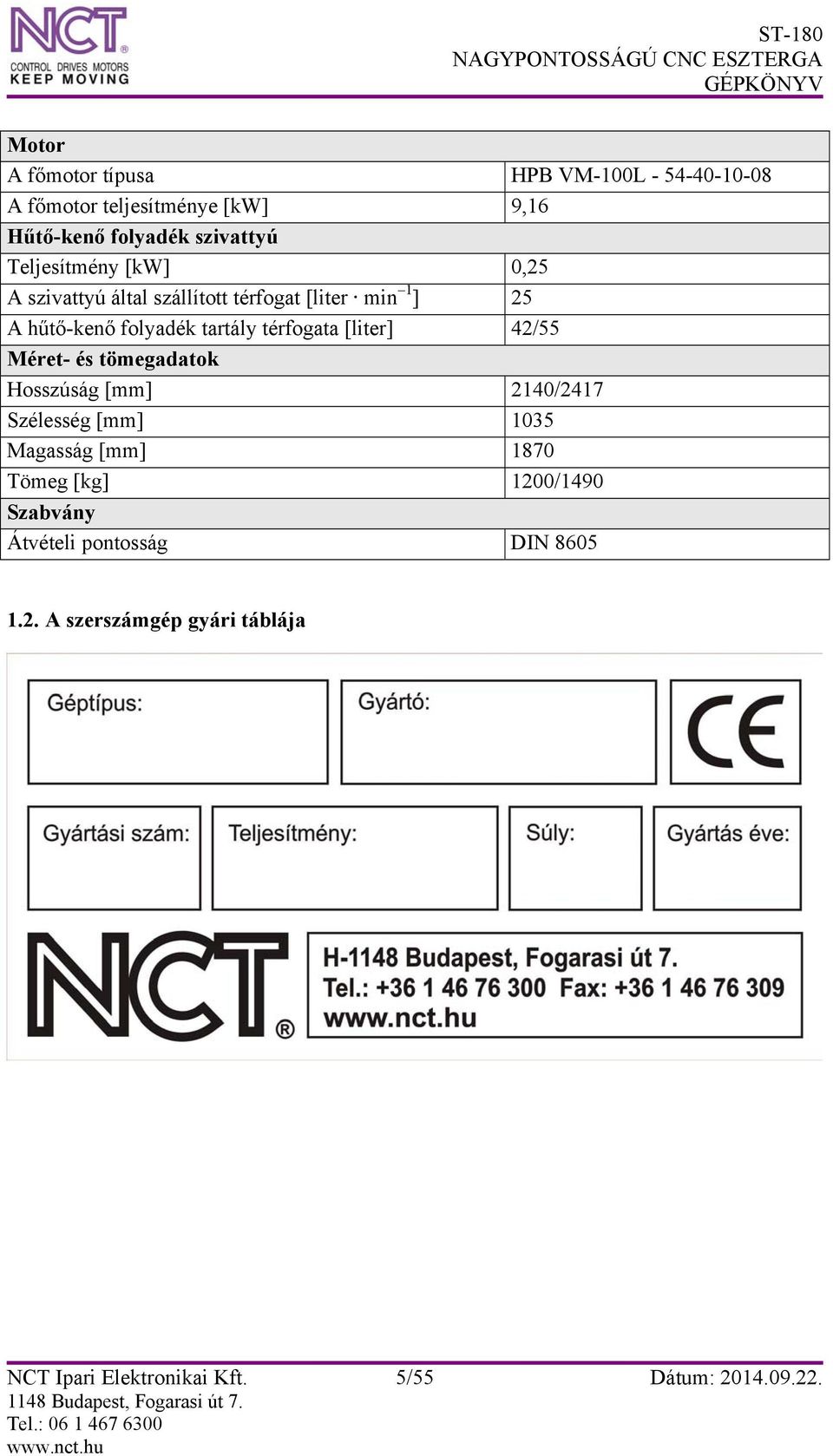

5 Motor A főmotor típusa HPB VM-100L A főmotor teljesítménye [kw] 9,16 Hűtő-kenő folyadék szivattyú Teljesítmény [kw] 0,25 A szivattyú által szállított térfogat [liter min 1 ] 25 A hűtő-kenő folyadék tartály térfogata [liter] 42/55 Méret- és tömegadatok Hosszúság [mm] 2140/2417 Szélesség [mm] 1035 Magasság [mm] 1870 Tömeg [kg] 1200/1490 Szabvány Átvételi pontosság DIN A szerszámgép gyári táblája NCT Ipari Elektronikai Kft. 5/55 Dátum:

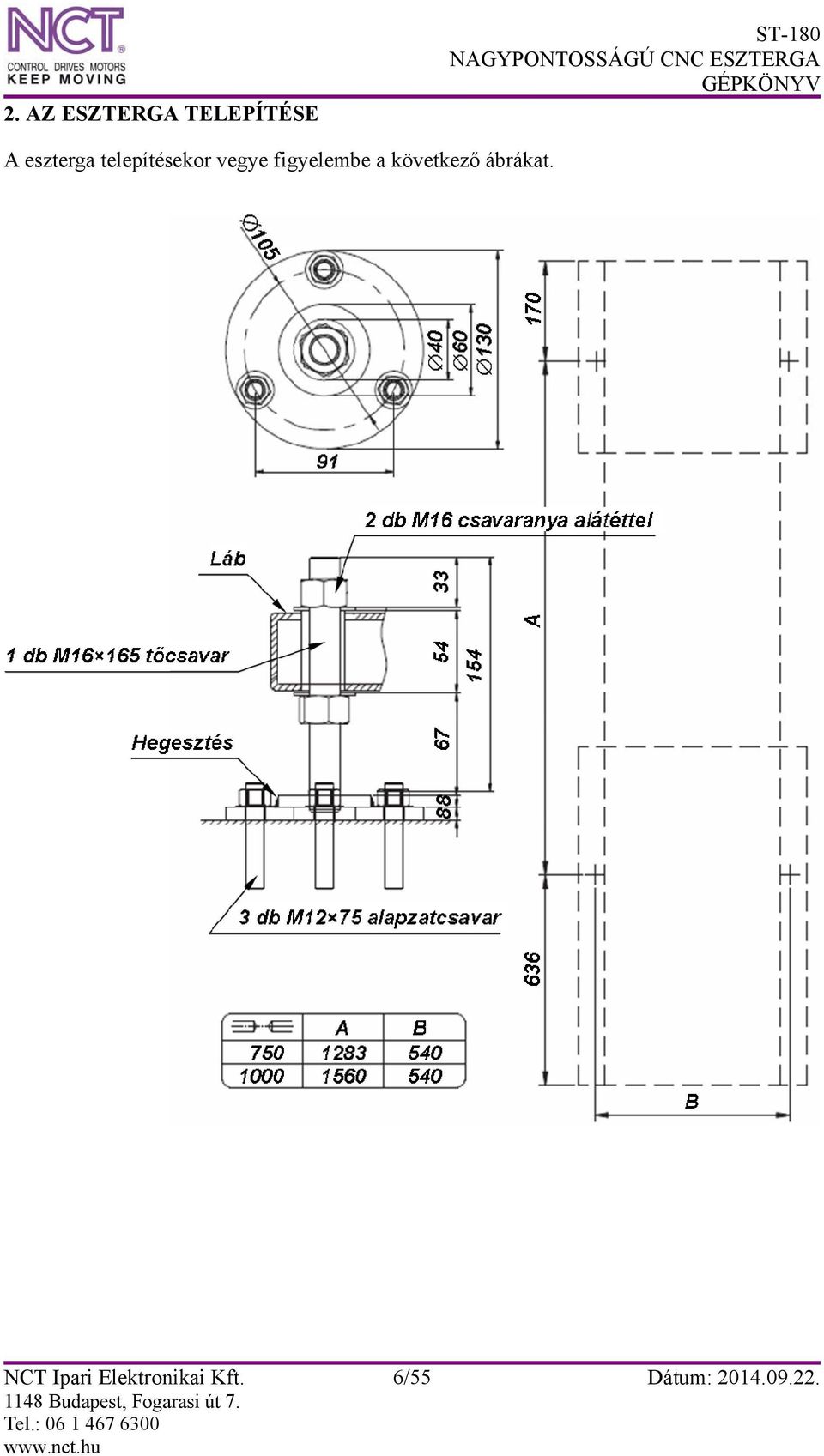

6 2. AZ ESZTERGA TELEPÍTÉSE ST-180 A eszterga telepítésekor vegye figyelembe a következő ábrákat. NCT Ipari Elektronikai Kft. 6/55 Dátum:

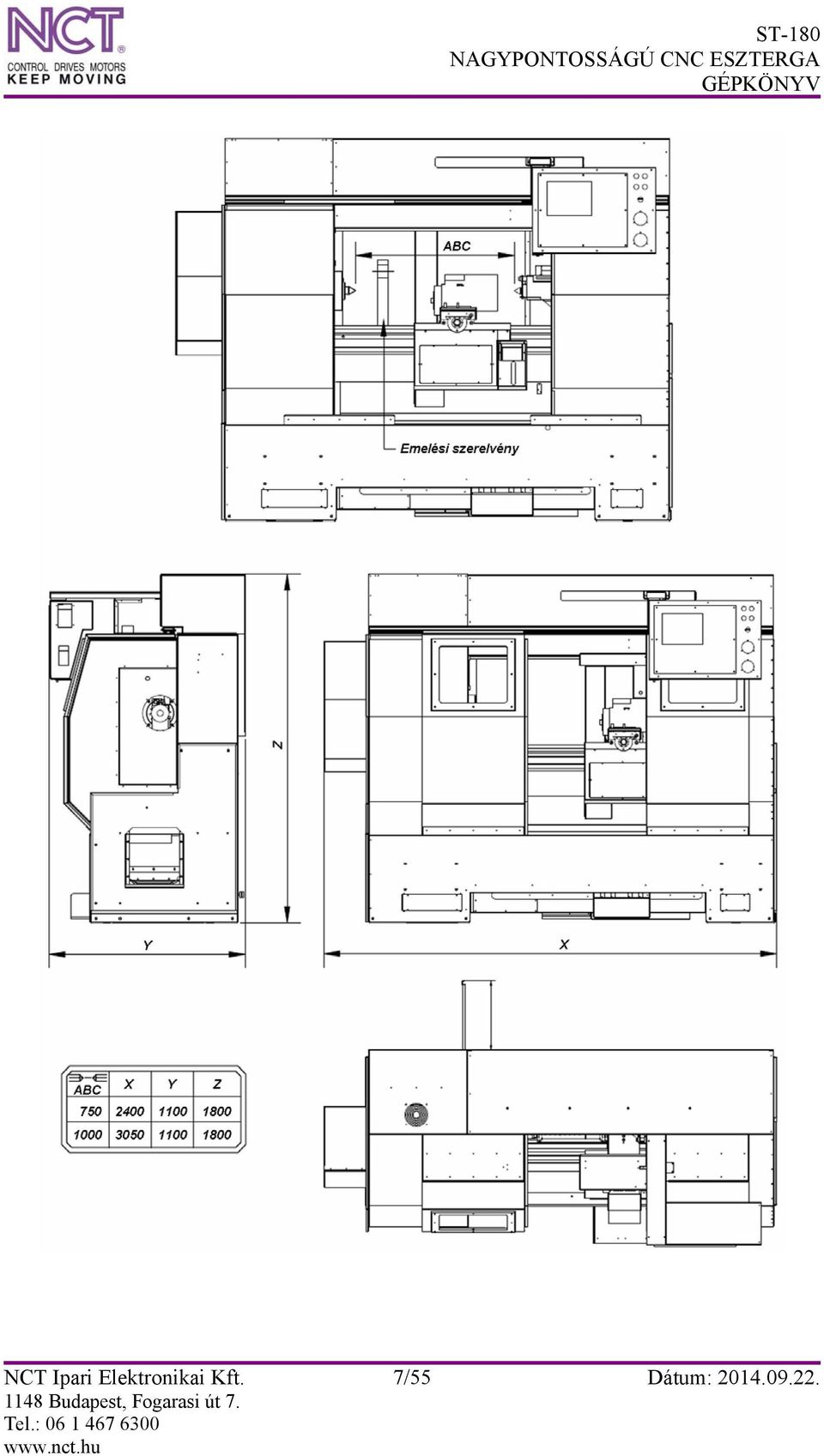

7 NCT Ipari Elektronikai Kft. 7/55 Dátum:

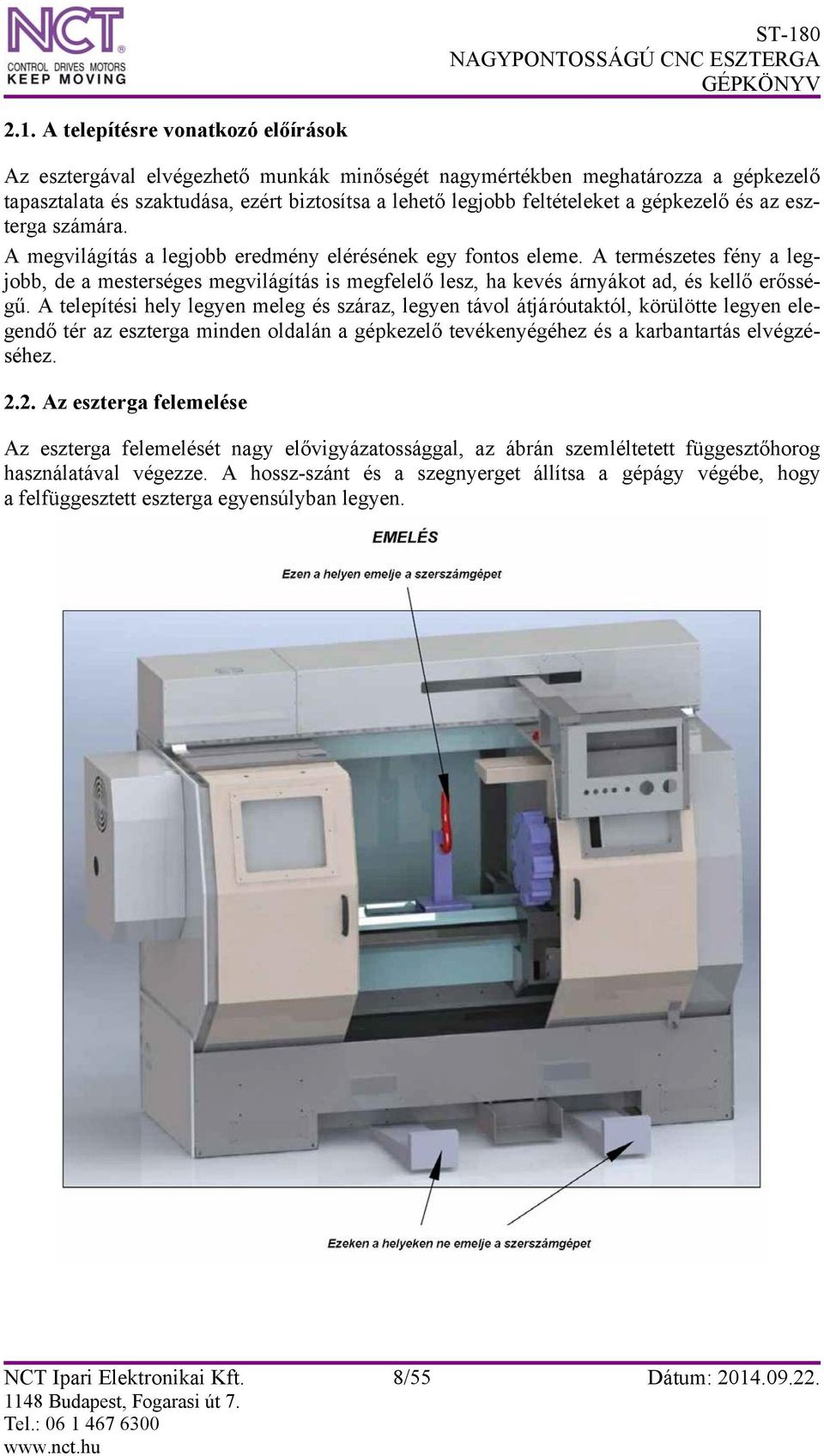

8 2.1. A telepítésre vonatkozó előírások Az esztergával elvégezhető munkák minőségét nagymértékben meghatározza a gépkezelő tapasztalata és szaktudása, ezért biztosítsa a lehető legjobb feltételeket a gépkezelő és az eszterga számára. A megvilágítás a legjobb eredmény elérésének egy fontos eleme. A természetes fény a legjobb, de a mesterséges megvilágítás is megfelelő lesz, ha kevés árnyákot ad, és kellő erősségű. A telepítési hely legyen meleg és száraz, legyen távol átjáróutaktól, körülötte legyen elegendő tér az eszterga minden oldalán a gépkezelő tevékenyégéhez és a karbantartás elvégzéséhez Az eszterga felemelése Az eszterga felemelését nagy elővigyázatossággal, az ábrán szemléltetett függesztőhorog használatával végezze. A hossz-szánt és a szegnyerget állítsa a gépágy végébe, hogy a felfüggesztett eszterga egyensúlyban legyen. NCT Ipari Elektronikai Kft. 8/55 Dátum:

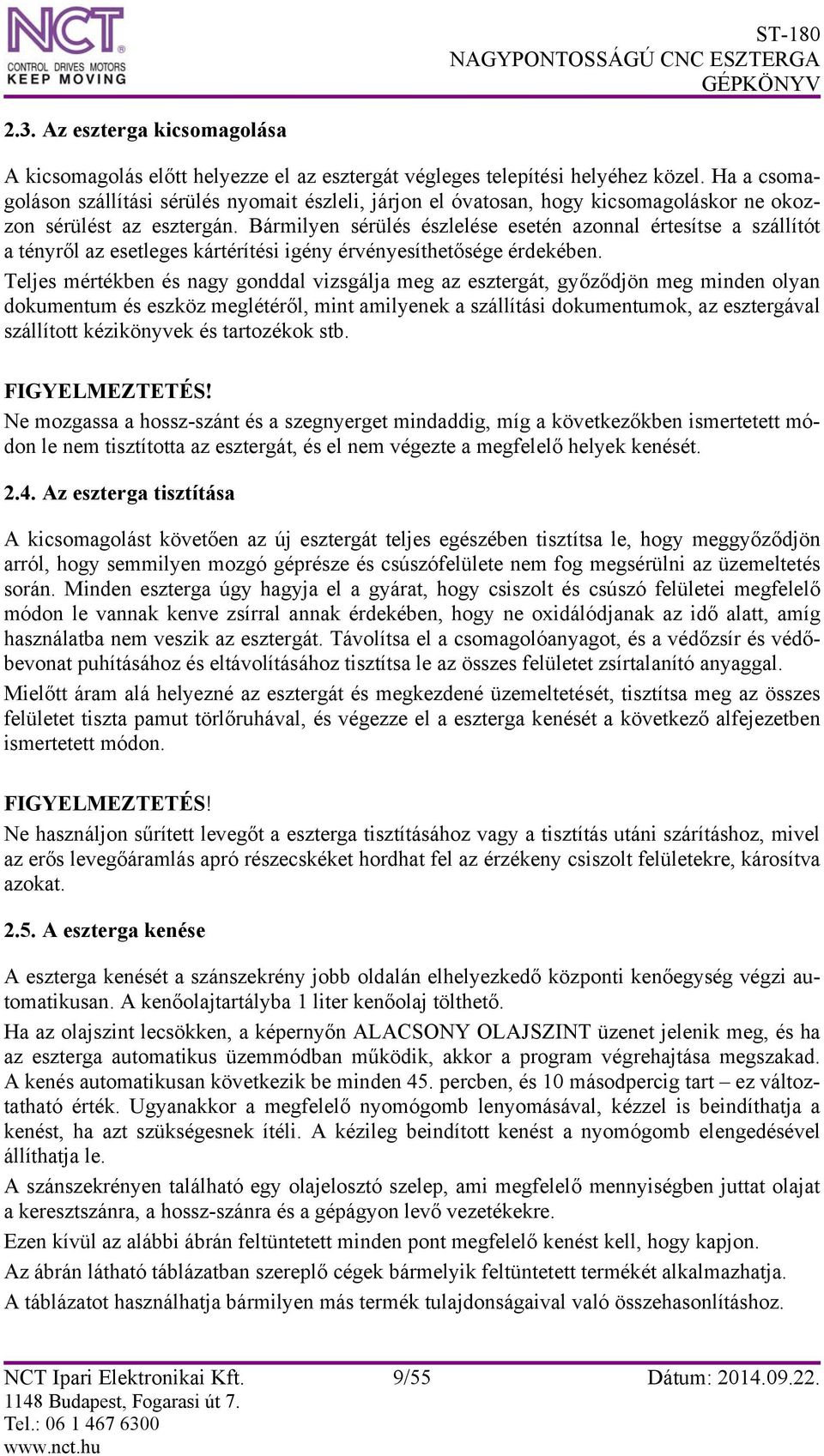

9 2.3. Az eszterga kicsomagolása A kicsomagolás előtt helyezze el az esztergát végleges telepítési helyéhez közel. Ha a csomagoláson szállítási sérülés nyomait észleli, járjon el óvatosan, hogy kicsomagoláskor ne okozzon sérülést az esztergán. Bármilyen sérülés észlelése esetén azonnal értesítse a szállítót a tényről az esetleges kártérítési igény érvényesíthetősége érdekében. Teljes mértékben és nagy gonddal vizsgálja meg az esztergát, győződjön meg minden olyan dokumentum és eszköz meglétéről, mint amilyenek a szállítási dokumentumok, az esztergával szállított kézikönyvek és tartozékok stb. FIGYELMEZTETÉS! Ne mozgassa a hossz-szánt és a szegnyerget mindaddig, míg a következőkben ismertetett módon le nem tisztította az esztergát, és el nem végezte a megfelelő helyek kenését Az eszterga tisztítása A kicsomagolást követően az új esztergát teljes egészében tisztítsa le, hogy meggyőződjön arról, hogy semmilyen mozgó géprésze és csúszófelülete nem fog megsérülni az üzemeltetés során. Minden eszterga úgy hagyja el a gyárat, hogy csiszolt és csúszó felületei megfelelő módon le vannak kenve zsírral annak érdekében, hogy ne oxidálódjanak az idő alatt, amíg használatba nem veszik az esztergát. Távolítsa el a csomagolóanyagot, és a védőzsír és védőbevonat puhításához és eltávolításához tisztítsa le az összes felületet zsírtalanító anyaggal. Mielőtt áram alá helyezné az esztergát és megkezdené üzemeltetését, tisztítsa meg az összes felületet tiszta pamut törlőruhával, és végezze el a eszterga kenését a következő alfejezetben ismertetett módon. FIGYELMEZTETÉS! Ne használjon sűrített levegőt a eszterga tisztításához vagy a tisztítás utáni szárításhoz, mivel az erős levegőáramlás apró részecskéket hordhat fel az érzékeny csiszolt felületekre, károsítva azokat A eszterga kenése A eszterga kenését a szánszekrény jobb oldalán elhelyezkedő központi kenőegység végzi automatikusan. A kenőolajtartályba 1 liter kenőolaj tölthető. Ha az olajszint lecsökken, a képernyőn ALACSONY OLAJSZINT üzenet jelenik meg, és ha az eszterga automatikus üzemmódban működik, akkor a program végrehajtása megszakad. A kenés automatikusan következik be minden 45. percben, és 10 másodpercig tart ez változtatható érték. Ugyanakkor a megfelelő nyomógomb lenyomásával, kézzel is beindíthatja a kenést, ha azt szükségesnek ítéli. A kézileg beindított kenést a nyomógomb elengedésével állíthatja le. A szánszekrényen található egy olajelosztó szelep, ami megfelelő mennyiségben juttat olajat a keresztszánra, a hossz-szánra és a gépágyon levő vezetékekre. Ezen kívül az alábbi ábrán feltüntetett minden pont megfelelő kenést kell, hogy kapjon. Az ábrán látható táblázatban szereplő cégek bármelyik feltüntetett termékét alkalmazhatja. A táblázatot használhatja bármilyen más termék tulajdonságaival való összehasonlításhoz. NCT Ipari Elektronikai Kft. 9/55 Dátum:

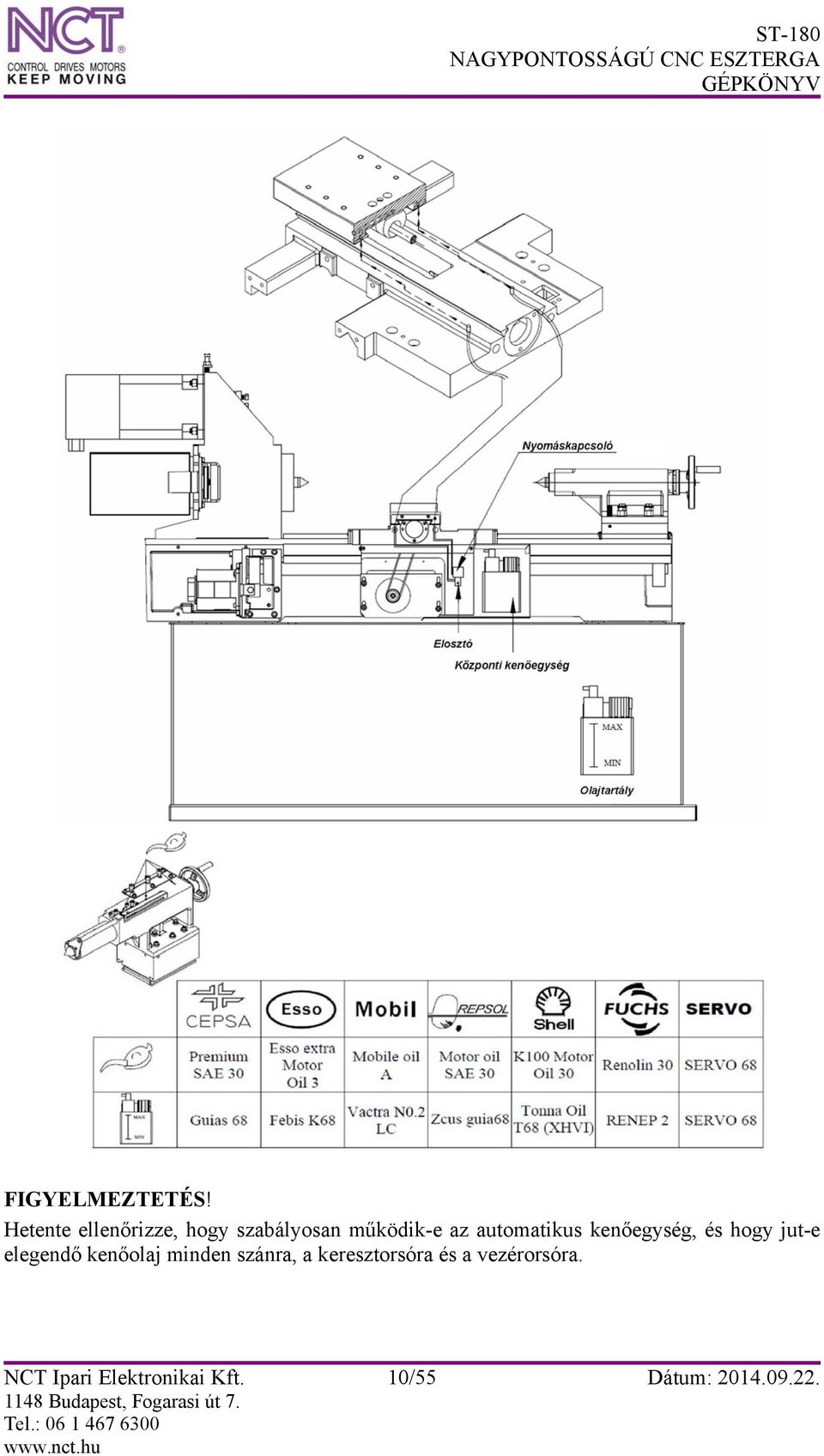

10 FIGYELMEZTETÉS! Hetente ellenőrizze, hogy szabályosan működik-e az automatikus kenőegység, és hogy jut-e elegendő kenőolaj minden szánra, a keresztorsóra és a vezérorsóra. NCT Ipari Elektronikai Kft. 10/55 Dátum:

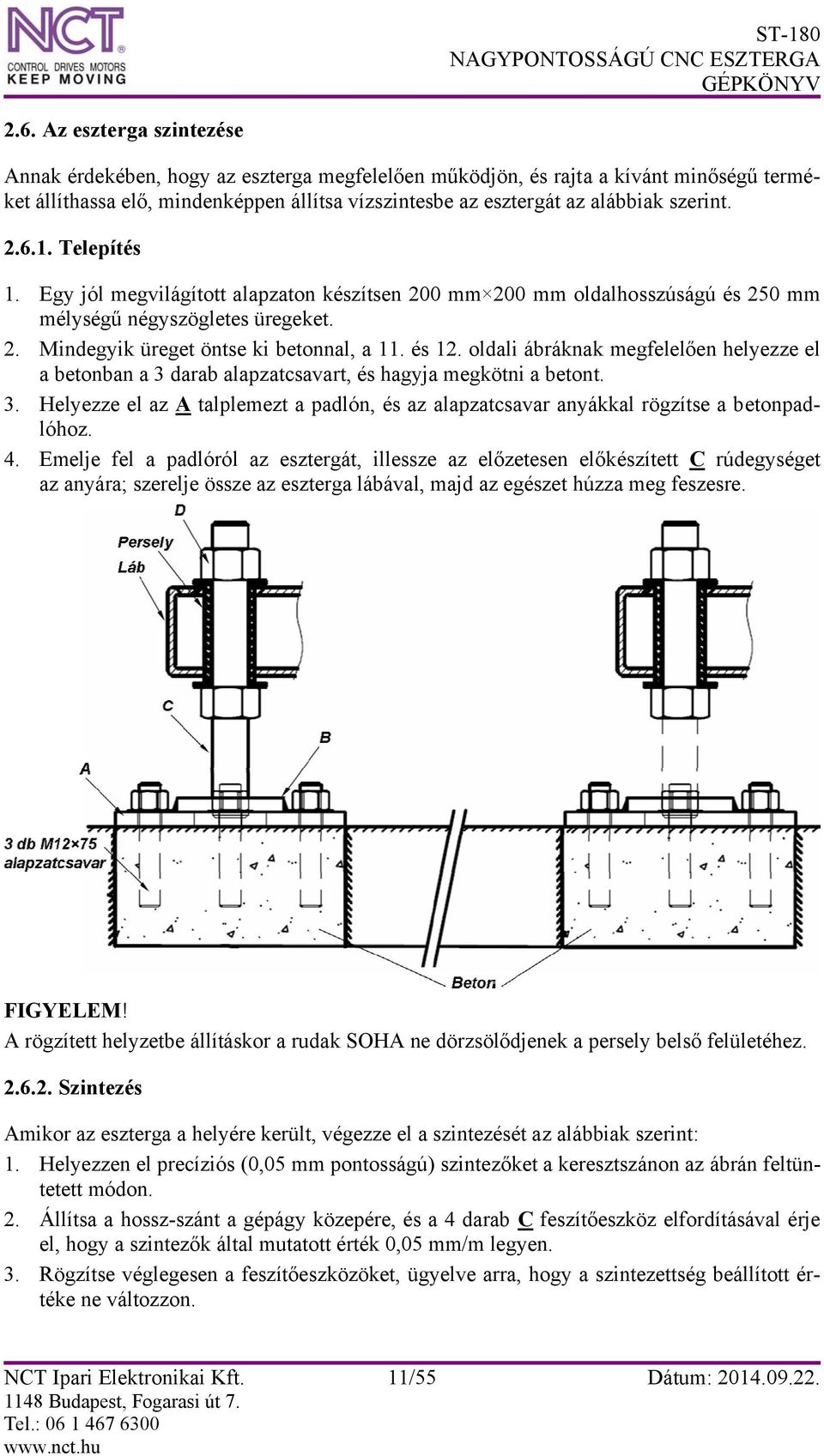

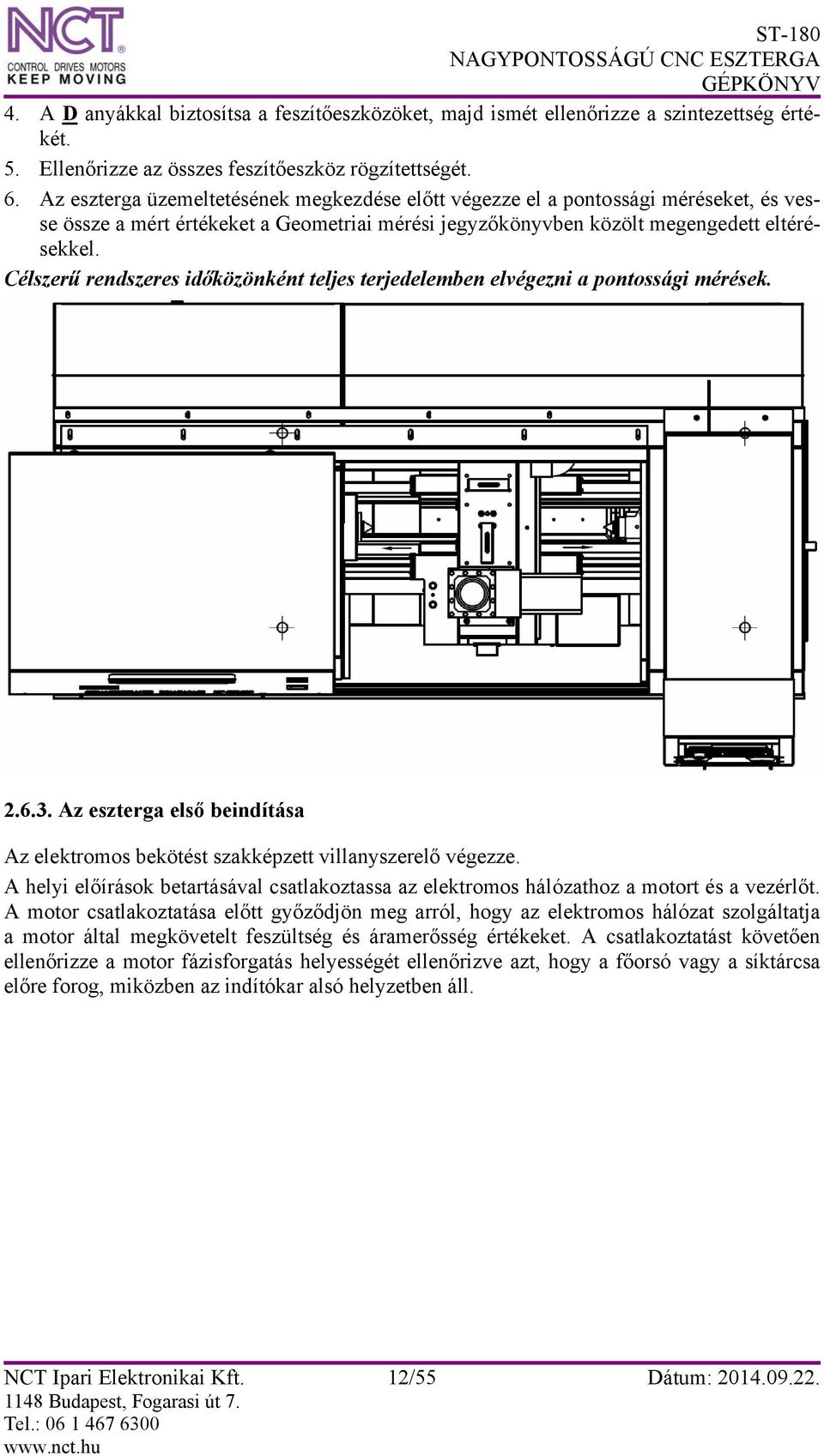

11 2.6. Az eszterga szintezése Annak érdekében, hogy az eszterga megfelelően működjön, és rajta a kívánt minőségű terméket állíthassa elő, mindenképpen állítsa vízszintesbe az esztergát az alábbiak szerint Telepítés 1. Egy jól megvilágított alapzaton készítsen 200 mm 200 mm oldalhosszúságú és 250 mm mélységű négyszögletes üregeket. 2. Mindegyik üreget öntse ki betonnal, a 11. és 12. oldali ábráknak megfelelően helyezze el a betonban a 3 darab alapzatcsavart, és hagyja megkötni a betont. 3. Helyezze el az A talplemezt a padlón, és az alapzatcsavar anyákkal rögzítse a betonpadlóhoz. 4. Emelje fel a padlóról az esztergát, illessze az előzetesen előkészített C rúdegységet az anyára; szerelje össze az eszterga lábával, majd az egészet húzza meg feszesre. FIGYELEM! A rögzített helyzetbe állításkor a rudak SOHA ne dörzsölődjenek a persely belső felületéhez Szintezés Amikor az eszterga a helyére került, végezze el a szintezését az alábbiak szerint: 1. Helyezzen el precíziós (0,05 mm pontosságú) szintezőket a keresztszánon az ábrán feltüntetett módon. 2. Állítsa a hossz-szánt a gépágy közepére, és a 4 darab C feszítőeszköz elfordításával érje el, hogy a szintezők által mutatott érték 0,05 mm/m legyen. 3. Rögzítse véglegesen a feszítőeszközöket, ügyelve arra, hogy a szintezettség beállított értéke ne változzon. NCT Ipari Elektronikai Kft. 11/55 Dátum:

12 4. A D anyákkal biztosítsa a feszítőeszközöket, majd ismét ellenőrizze a szintezettség értékét. 5. Ellenőrizze az összes feszítőeszköz rögzítettségét. 6. Az eszterga üzemeltetésének megkezdése előtt végezze el a pontossági méréseket, és vesse össze a mért értékeket a Geometriai mérési jegyzőkönyvben közölt megengedett eltérésekkel. Célszerű rendszeres időközönként teljes terjedelemben elvégezni a pontossági mérések Az eszterga első beindítása Az elektromos bekötést szakképzett villanyszerelő végezze. A helyi előírások betartásával csatlakoztassa az elektromos hálózathoz a motort és a vezérlőt. A motor csatlakoztatása előtt győződjön meg arról, hogy az elektromos hálózat szolgáltatja a motor által megkövetelt feszültség és áramerősség értékeket. A csatlakoztatást követően ellenőrizze a motor fázisforgatás helyességét ellenőrizve azt, hogy a főorsó vagy a síktárcsa előre forog, miközben az indítókar alsó helyzetben áll. NCT Ipari Elektronikai Kft. 12/55 Dátum:

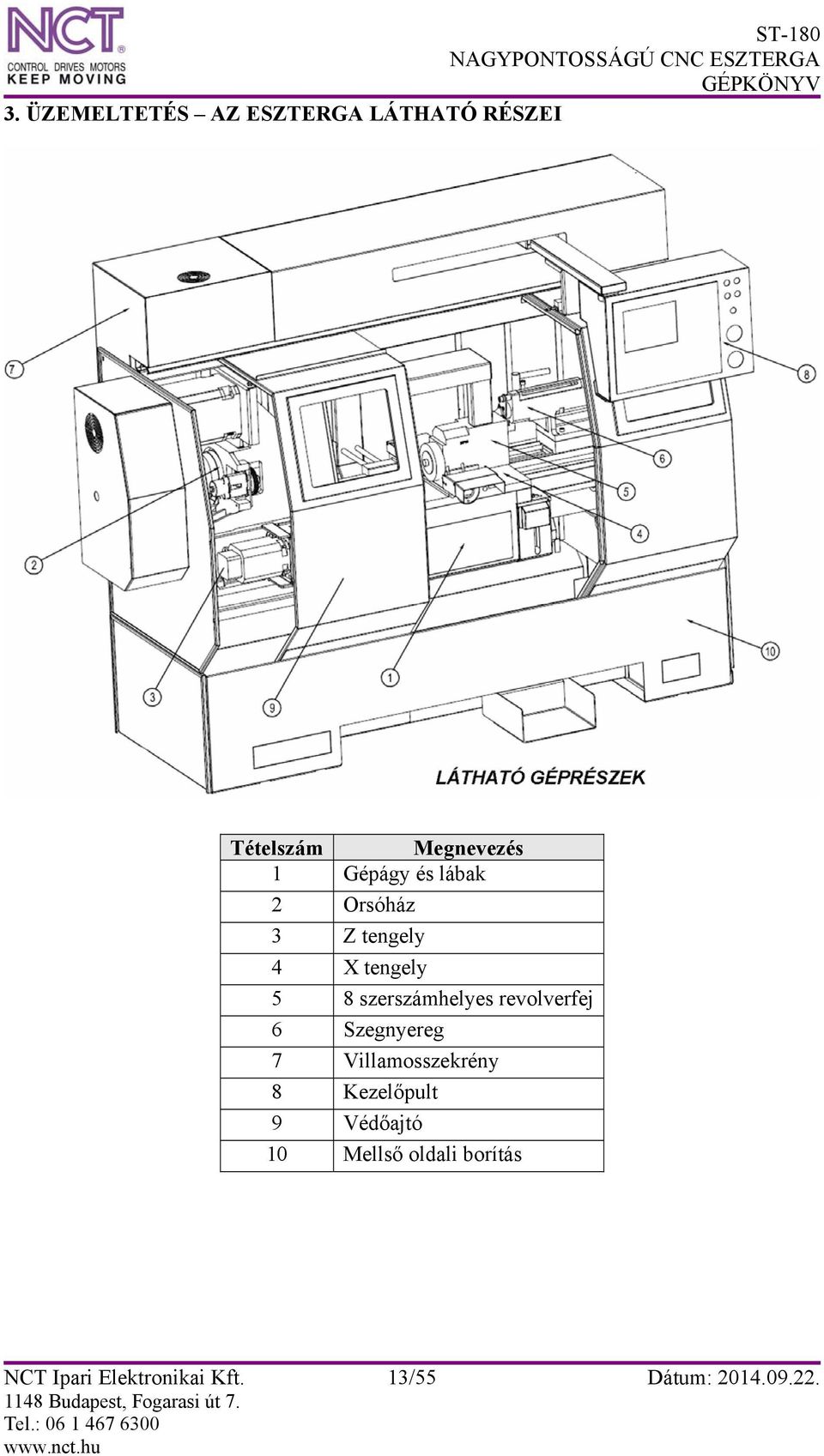

13 3. ÜZEMELTETÉS AZ ESZTERGA LÁTHATÓ RÉSZEI Tételszám Megnevezés 1 Gépágy és lábak 2 Orsóház 3 Z tengely 4 X tengely 5 8 szerszámhelyes revolverfej 6 Szegnyereg 7 Villamosszekrény 8 Kezelőpult 9 Védőajtó 10 Mellső oldali borítás NCT Ipari Elektronikai Kft. 13/55 Dátum:

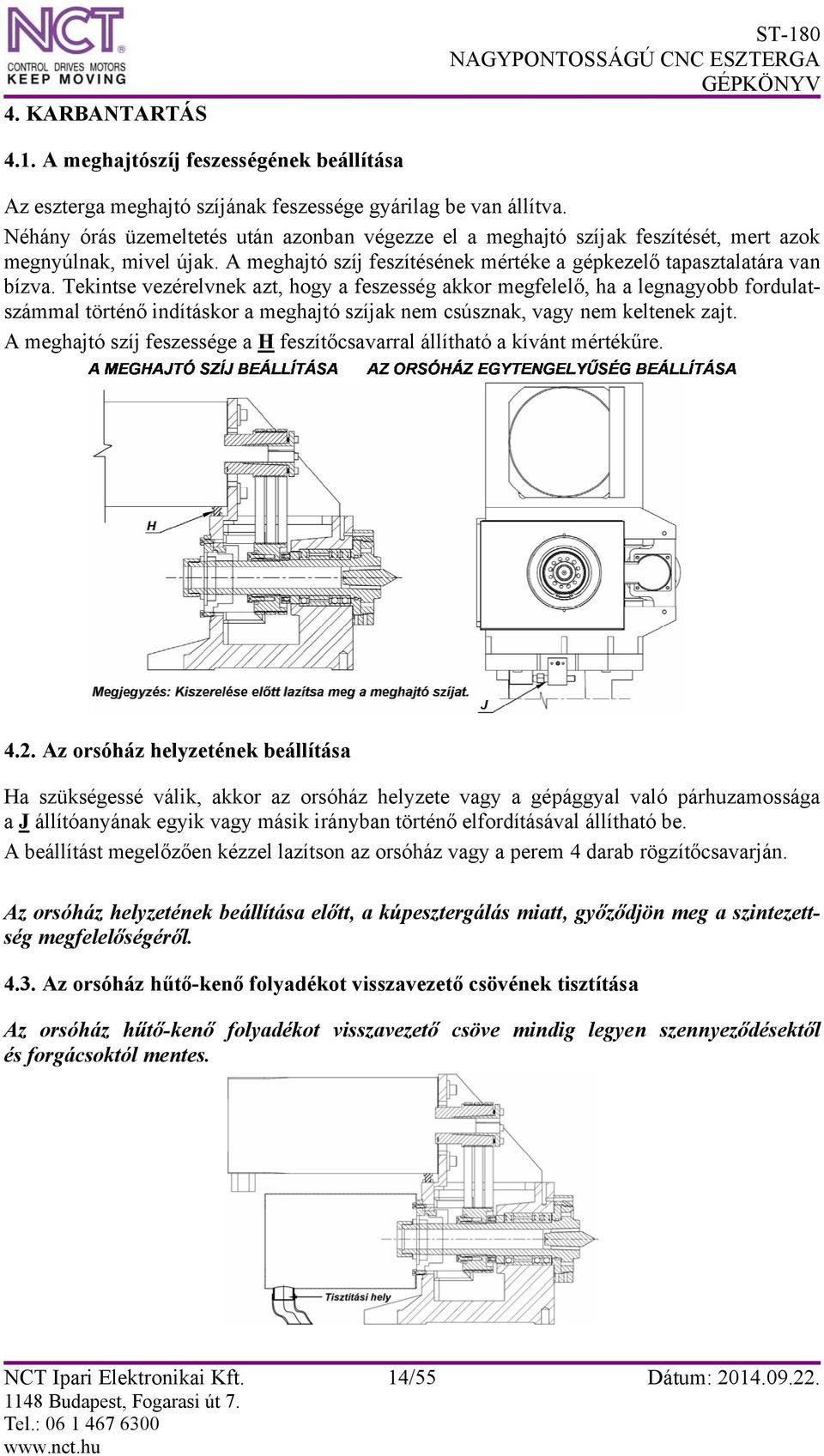

14 4. KARBANTARTÁS ST A meghajtószíj feszességének beállítása Az eszterga meghajtó szíjának feszessége gyárilag be van állítva. Néhány órás üzemeltetés után azonban végezze el a meghajtó szíjak feszítését, mert azok megnyúlnak, mivel újak. A meghajtó szíj feszítésének mértéke a gépkezelő tapasztalatára van bízva. Tekintse vezérelvnek azt, hogy a feszesség akkor megfelelő, ha a legnagyobb fordulatszámmal történő indításkor a meghajtó szíjak nem csúsznak, vagy nem keltenek zajt. A meghajtó szíj feszessége a H feszítőcsavarral állítható a kívánt mértékűre Az orsóház helyzetének beállítása Ha szükségessé válik, akkor az orsóház helyzete vagy a gépággyal való párhuzamossága a J állítóanyának egyik vagy másik irányban történő elfordításával állítható be. A beállítást megelőzően kézzel lazítson az orsóház vagy a perem 4 darab rögzítőcsavarján. Az orsóház helyzetének beállítása előtt, a kúpesztergálás miatt, győződjön meg a szintezettség megfelelőségéről Az orsóház hűtő-kenő folyadékot visszavezető csövének tisztítása Az orsóház hűtő-kenő folyadékot visszavezető csöve mindig legyen szennyeződésektől és forgácsoktól mentes. NCT Ipari Elektronikai Kft. 14/55 Dátum:

15 4.4. A szegnyereg oldalirányú helyzetének beállítása 1. Lazítsa meg a D anyákat. 2. Lazítsa meg az E csavarokat. 3. Lazítsa meg az F biztosítócsavarokat. 4. A szegnyeregnek a gépkezelő felé történő elmozdításához lazítsa meg a G2 biztosítócsavart, és húzzon a G1 biztosítócsavaron. 5. A szegnyeregnek a gépkezelőtől elmutató irányban történő elmozdításához lazítsa meg a G1 biztosítócsavart, és húzzon a G2 biztosítócsavaron. 6. A szükséges helyzetbe állított szegnyereg helyzetének megtartásához húzza meg az F biztosítócsavarokat. 7. Húzza meg az E csavarokat és a D anyákat. A jobb oldalon levő H központosító jelölések használhatók referenciaként a szegnyeregnek ismét az eredeti helyzetébe történő állításához A keresztszán vezetékek beállítása üzemóra után hajtsa végre a keresztszán első beállítását. 2. A keresztszán vezetékek holtjátéka a keresztszán jobb oldalán levő ékléccel állítható. 3. A holtjáték állításához lazítsa meg a hossz-szán hátsó részén elhelyezkedő G állítócsavart. 4. Ezt követően húzzon a hossz-szán mellső részén elhelyezkedő H csavaron mindaddig, míg el nem éri az előírt értéket. 5. Az előírt érték elérésekor húzza meg ismét a G csavart az ékléc megfelelő helyzetben való rögzítéséhez. NCT Ipari Elektronikai Kft. 15/55 Dátum:

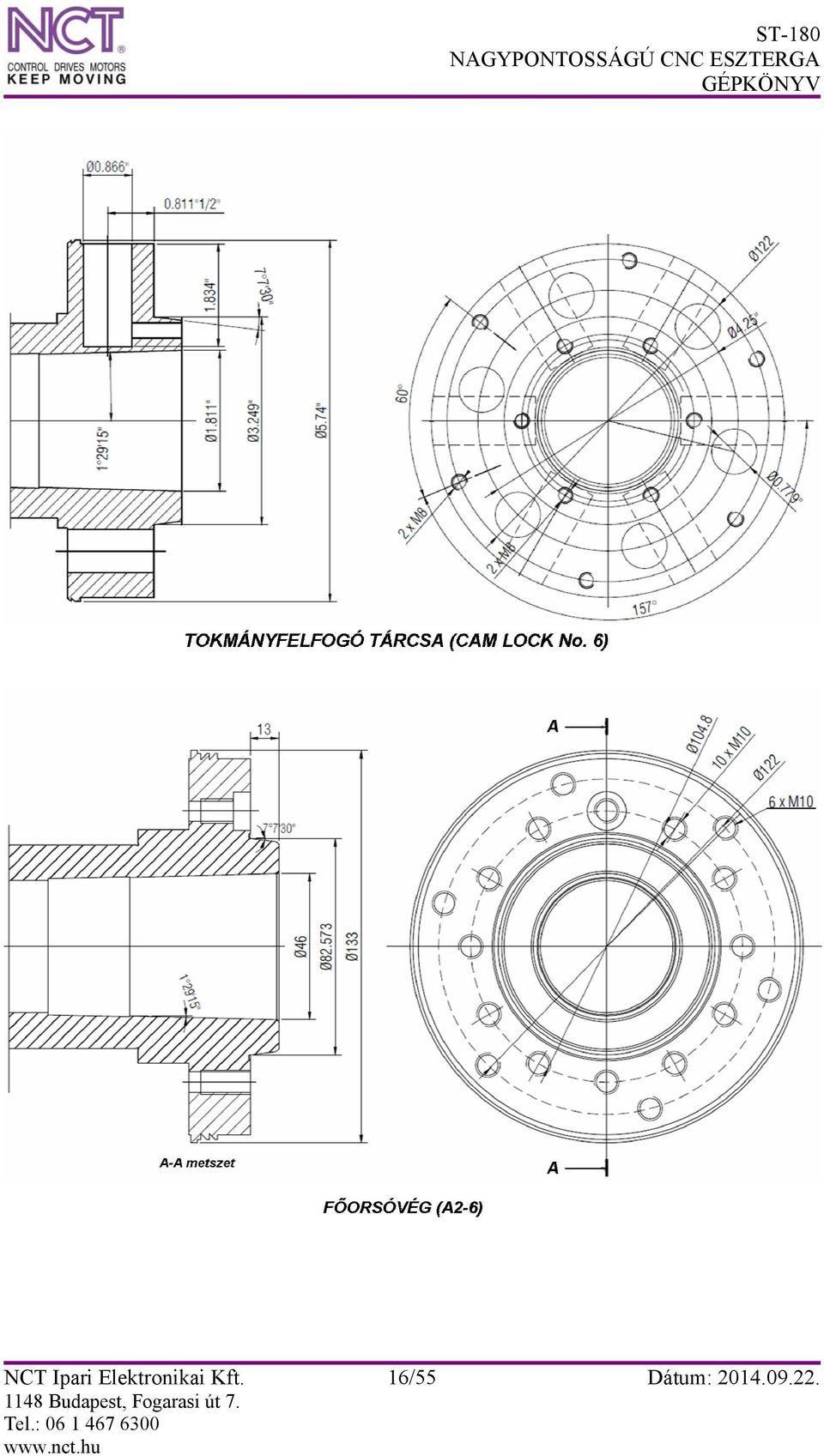

16 ST-180 NCT Ipari Elektronikai Kft. 16/55 Dátum:

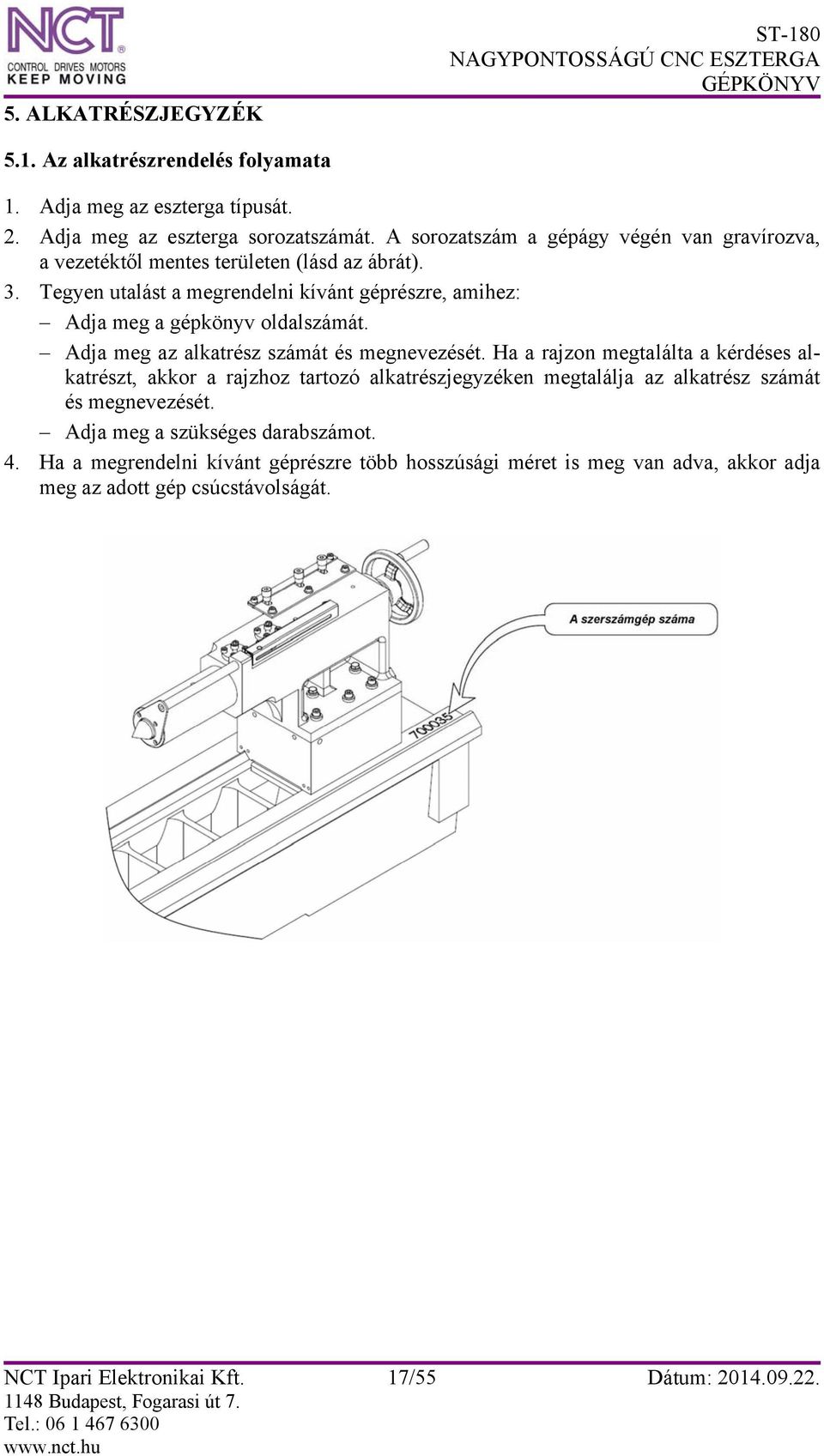

17 5. ALKATRÉSZJEGYZÉK ST Az alkatrészrendelés folyamata 1. Adja meg az eszterga típusát. 2. Adja meg az eszterga sorozatszámát. A sorozatszám a gépágy végén van gravírozva, a vezetéktől mentes területen (lásd az ábrát). 3. Tegyen utalást a megrendelni kívánt géprészre, amihez: Adja meg a gépkönyv oldalszámát. Adja meg az alkatrész számát és megnevezését. Ha a rajzon megtalálta a kérdéses alkatrészt, akkor a rajzhoz tartozó alkatrészjegyzéken megtalálja az alkatrész számát és megnevezését. Adja meg a szükséges darabszámot. 4. Ha a megrendelni kívánt géprészre több hosszúsági méret is meg van adva, akkor adja meg az adott gép csúcstávolságát. NCT Ipari Elektronikai Kft. 17/55 Dátum:

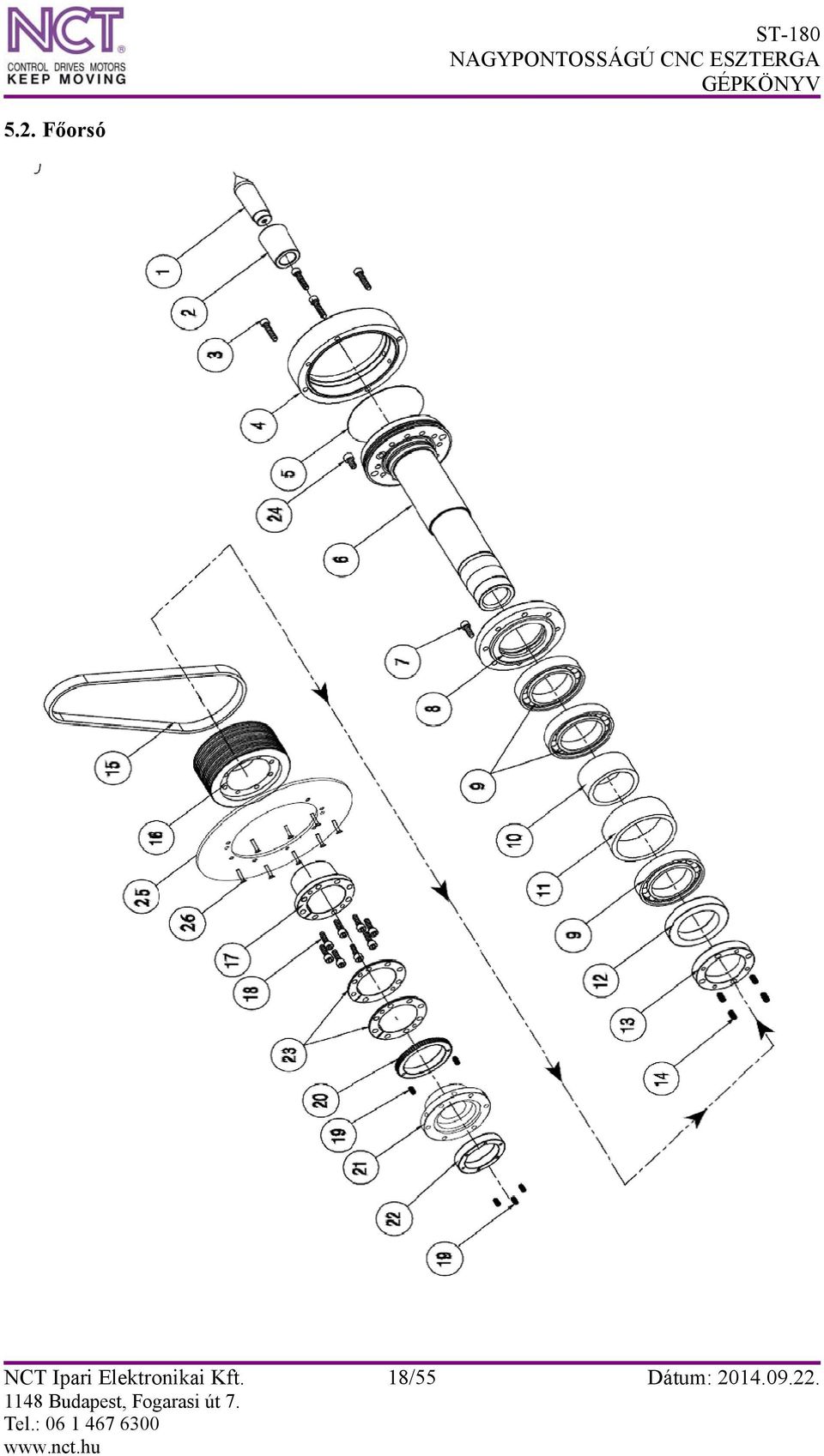

18 5.2. Főorsó NCT Ipari Elektronikai Kft. 18/55 Dátum:

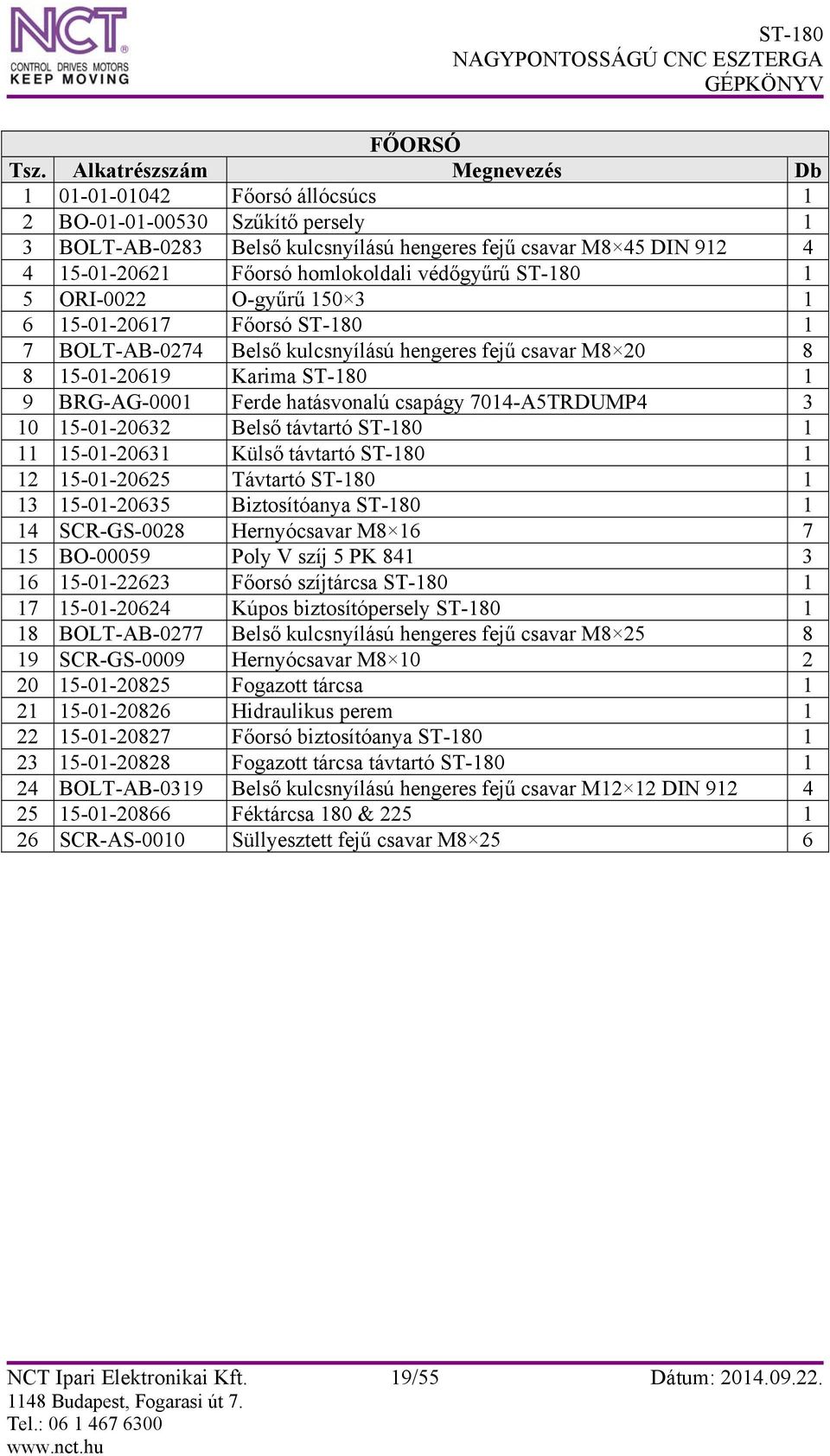

19 FŐORSÓ Tsz. Alkatrészszám Megnevezés Db Főorsó állócsúcs 1 2 BO Szűkítő persely 1 3 BOLT-AB-0283 Belső kulcsnyílású hengeres fejű csavar M8 45 DIN Főorsó homlokoldali védőgyűrű ST ORI-0022 O-gyűrű Főorsó ST BOLT-AB-0274 Belső kulcsnyílású hengeres fejű csavar M Karima ST BRG-AG-0001 Ferde hatásvonalú csapágy 7014-A5TRDUMP Belső távtartó ST Külső távtartó ST Távtartó ST Biztosítóanya ST SCR-GS-0028 Hernyócsavar M BO Poly V szíj 5 PK Főorsó szíjtárcsa ST Kúpos biztosítópersely ST BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M SCR-GS-0009 Hernyócsavar M Fogazott tárcsa Hidraulikus perem Főorsó biztosítóanya ST Fogazott tárcsa távtartó ST BOLT-AB-0319 Belső kulcsnyílású hengeres fejű csavar M12 12 DIN Féktárcsa 180 & SCR-AS-0010 Süllyesztett fejű csavar M NCT Ipari Elektronikai Kft. 19/55 Dátum:

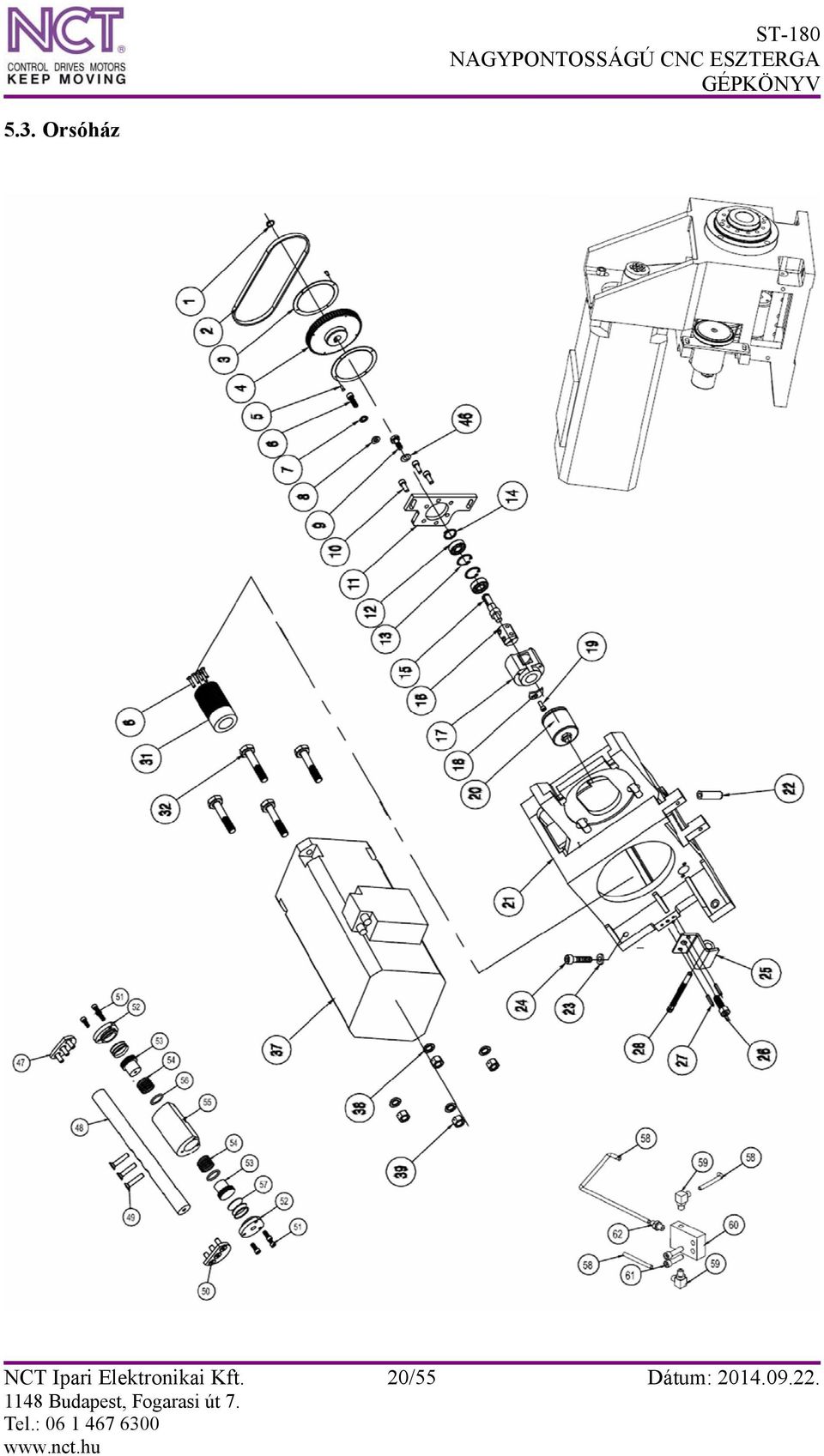

20 ST Orsóház NCT Ipari Elektronikai Kft. 20/55 Dátum:

21 ORSÓHÁZ Tsz. Alkatrészszám Megnevezés Db 1 CRLP-EC-0020 Biztosítógyűrű A BO Fogazott meghajtószíj M Tárcsavédő ST-180 H.S Jeladó fogazott tárcsa ST BO Adattábla szegecs BOLT-AB-0277 Csavar M WSH-SW-0007 Rugós alátét M Jeladó lapos alátét 18 8, BOLT-AB-0269 Belső kulcsnyílású hengeres fejű csavar M BOLT-AB-0233 Belső kulcsnyílású hengeres fejű csavar M Jeladó szerelőlap 180 & BRG-BB-0006 Csapágy CRLP-IC-0036 Belső biztosítógyűrű V CRLP-EC-0021 Külső biztosítógyűrű A17 1, Jeladó tengely ST-180, 225, 260, 285, Tengelykapcsoló Jeladó ház ST-180, 225, 260, 285, Rögzítőlap 3 19 BOLT-BA-0021 Belső kulcsnyílású domborúfejű csavar M SIEMENS 1250 TTL jeladó Orsóház ST Orsóház központosító csavar 4 23 WSH-SW-0009 Rugós alátét M BOLT-AB-0062 Belső kulcsnyílású hengeres fejű csavar M12 50 DIN Orsóház beállító egység 1 27 DWL-PN-0024 Illesztőcsap BO Orsóház beállító csavar M Csavar M8 x Kúpos biztosítópersely ST Motor meghajtótárcsa ST BOLT-HB-0030 Hatlapfejű csavar M14 45 DIN Alátét 24 10,5 6 ST-180, 225, 260, BOLT-HB-0062 Hatlapfejű tövig menetes csavar M NUT-HN-0006 Hatlapú csavaranya M10 DIN Motor szerelőlap 1 37 NCT MOTOR HPB VM-100L WSH-SW-0010 Rugós alátét M14 (ST-180 és 225) 4 39 NUT-HN-0008 Hatlapú csavaranya M14 DIN BOLT-AB-0022 Belső kulcsnyílású hengeres fejű csavar M10 30 DIN WSH-SW-0008 Rugós alátét M WSH-PL-0023 Lapos alátét M Oldalsó összegző Támasztórúd 1 49 BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M BOLT-AB-0267 Belső kulcsnyílású hengeres fejű csavar M NCT Ipari Elektronikai Kft. 21/55 Dátum:

22 ORSÓHÁZ Tsz. Alkatrészszám Megnevezés Db 51 BOLT-AB-0274 Belső kulcsnyílású hengeres fejű csavar M Oldalsó borítás Munkahenger dugattyú 2 54 BO-SPR-0113 Rugó 34/29,5 2 mm Hidraulikus munkahenger 1 56 ORI-0119 O-gyűrű 25 20,5 2 mm 2 57 ORI-0118 O-gyűrű 34 29,5 2 mm 6 58 BO Varrat nélküli cső 6 mm 1 59 BO /4 L-alakú csatlakozó Többcsonkos csőelágazó a hidraulikus fékhez 1 61 BOLT-AB-0020 Belső kulcsnyílású hengeres fejű csavar M10 25 DIN BO /4 Egyenes csatlakozó 1 NCT Ipari Elektronikai Kft. 22/55 Dátum:

23 5.4. Z tengely NCT Ipari Elektronikai Kft. 23/55 Dátum:

24 Z TENGELY Tsz. Alkatrészszám Megnevezés Db 1 SCR-AS-0025 Belső kulcsnyílású süllyesztett fejű csavar M BOLT-AB-0269 Belső kulcsnyílású hengeres fejű csavar M Gépágy Z tengely golyósorsó támasz ST-180, 225, 285, SCR-GS-0009 Hernyócsavar M Biztosítóanya ST-180, 225, 260, 285, Z tengely kúpos biztosítópersely ST-180, 225, 285, Z tengely golyósorsó meghajtó tárcsa ST-180, 225, 285, BO Fogazott meghajtószíj M BOLT-AB-0262 Belső kulcsnyílású hengeres fejű csavar M8 120 DIN Alátét 24 12, Új előtolás szekrény ST-180, 225, 285, BRG-AG-0002 Ferde hatásvonalú csapágy 7206-A5TRDUHP Biztosítólemez ST-180, 225, 260, 285, OIS-0015 Olajtömítés BOLT-AB-0274 Belső kulcsnyílású hengeres fejű csavar M BO Golyósorsó 1000 (180, 225, 285, 310) 1 18 BO Kenőolaj csőcsatlakozó 6mm 1 19 BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M Golyósorsó persely ST-180, 225, 285, BRG-BB-0048 Golyóscsapágy 6006zz 4 22 WSH-SW-0007 Rugós alátét M NCT Ai8 motor, hengeres reteszes Alátét 18 8, NUT-HN-0007 Hatlapú anya M12 DIN BOLT-HB-0026 Hatlapfejű csavar M Motor szerelőlap Z tengely motor meghajtó tárcsa 1 30 BOLT-AB-0038 Belső kulcsnyílású hengeres fejű csavar M DIN NCT Ipari Elektronikai Kft. 24/55 Dátum:

25 5.5. X tengely NCT Ipari Elektronikai Kft. 25/55 Dátum:

26 X TENGELY Tsz. Alkatrészszám Megnevezés Db Hossz-szán ST BO Hossz-szán bal oldali hátsó olajtörlő - ROCIO BOLT-AB-0326 Belső kulcsnyílású hengeres fejű csavar M DIN BOLT-BA-0326 Belső kulcsnyílású domborúfejű csavar M8 12 feketített Hossz-szán hátsó tartólemez ST-180 és ROCIO BOLT-AB-0279 Belső kulcsnyílású hengeres fejű csavar M8 30 DIN BO Hossz-szán jobb oldali hátsó olajtörlő - ROCIO BO Hossz-szán jobb oldali mellső olajtörlő - ROCIO Hossz-szán mellső tartólemez ST-180 és ROCIO BO Hossz-szán bal oldali mellső olajtörlő - ROCIO BO-ROCIO :1 arányú visszacsapó szelepes elosztó 2 11 SCR-GS-0020 Hernyócsavar tompa végződéssel M6 6 ISO BO Hossz-szán olajozónyílás záró dugó (17 15) 2 13 BO X tengely golyósorsó S BOLT-AB-0196 Belső kulcsnyílású hengeres fejű csavar M5 16 DIN BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M X tengely támasz ST-180, 225, 260, 285, OIS-0014 Olajtömítés BRG-AG-0003 Ferde hatásvonalú csapágy 7202-A5TRDUHP Biztosítólemez ST-180, 225, 260, 285, X tengely golyósorsó meghajtó tárcsa ST-180, 225, 260, 285, Kúpos biztosítópersely ST-180, 225, 260, 285, Biztosítóanya ST-180, 225, 260, 285, SCR-GS-0021 Hernyócsavar tompa végződéssel M8 12 ISO BOLT-AB-0288 Belső kulcsnyílású hengeres fejű csavar M8 70 DIN BO M10 csatlakoztató elem 4 mm-es végidommal Csapágyfedél 1 27 BOLT-BA-0022 Belső kulcsnyílású domborúfejű csavar M8 10 feketített DIN Hossz-szán borítás Keresztszán hátsó olajtörlő Keresztszán ST DWL-PN-0001 Illesztő csap Keresztszán mellső olajtörlő 1 34 BO Különleges fejkialakítású belső kulcsnyílású csavar M Ékléc biztosítólemez 1 ST-180, 225, 260, 285, Keresztszán ékléc ST SCR-GS-0009 Hernyócsavar M SCR-GS-0018 Hernyócsavar tompa végződéssel M12 10 ISO Ékléc biztosítólemez 2 ST Négy szerszámhelyes revolverfej alaptest ST Nyolc szerszámhelyes revolverfej alaptest ST BOLT-AB-0024 Belső kulcsnyílású hengeres fejű csavar M10 35 DIN BOLT-AB-0025 Belső kulcsnyílású hengeres fejű csavar M10 40 DIN LTB-4 Revolverfej Motorborítás 1 46 BOLT-AB-0274 Belső kulcsnyílású hengeres fejű csavar M WSH-SW-0007 Rugós alátét M NCT Ai5 motor, hengeres reteszes Rovátkolt szeg 2 NCT Ipari Elektronikai Kft. 26/55 Dátum:

27 X TENGELY Tsz. Alkatrészszám Megnevezés Db Szánszekrény ST-180, 225 és 260, 280, BOLT-AB-0027 Belső kulcsnyílású hengeres fejű csavar M10 50 DIN Alátét 18 8, Hajtótárcsa védőlap X tengely motor tárcsa ST-180, 225, 260, 285, Kúpos biztosítópersely X és Z tengely FAGOR 1 57 BO Fogazott szíj M Motor szerelőlap Keresztszán felső borítás Kenőegység borítás BO Elektromágneses szivattyú EMLU- 1000/FS NO típus 1 62 BO Sárgaréz kábelsaru 4 mm 8 63 BOLT-BA-0327 Belső kulcsnyílású domborúfejű csavar M6 12 feketített DIN WSH-PL-0022 Lapos alátét M MI-MIS-0008 Kenőolaj cső 4 mm 1200 mm 1 66 BO Négyutas kenőolaj elosztó 1 67 BOLT-AB-0204 Belső kulcsnyílású hengeres fejű csavar M5 25 DIN BO-SMART-0049 Egyfúvókás kenés kenőanyag elosztó (szabályzószelep) 1 69 BO-SMART-0059 Ötfúvókás kenés kenőanyag elosztó (szabályzószelep) Kenőegység borítás Keresztszán mellső olajtörlő 1 72 BOLT-BA-0001 Belső kulcsnyílású domborúfejű csavar M8 12 feketített DIN Olajnyomás egység tengely ROCIO 200, 250 ST-180, SCR-AS-0026 Belső kulcsnyílású süllyesztett fejű csavar M BO M6 csatlakoztató elem 4 mm-es végidommal 1 76 SCR-GS-0005 Hernyócsavar M12 12 ISO Keresztszán felső borítás 2 1 NCT Ipari Elektronikai Kft. 27/55 Dátum:

28 5.6. Revolverfej X TENGELY Tsz. Alkatrészszám Megnevezés Db 1 EL PRAGATHI revolverfej BTB Revolverfej alaptest Keresztszán 1 NCT Ipari Elektronikai Kft. 28/55 Dátum:

29 5.7. Szegnyereg NCT Ipari Elektronikai Kft. 29/55 Dátum:

30 SZEGNYEREG Tsz. Alkatrészszám Megnevezés Db Szegnyeregtest ROCIO 200 és ST Szegnyereghüvely ROCIO 200 és ST BO Szegnyeregcsúcs Beállítódarab ST-180, 225 és ROCIO 200, BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M SCR-GS-0024 Hernyócsavar tompa végződéssel M10 30 ISO Szegnyereg alaptest ST BO Szegnyereg hátsó olajtörlő ST-180, 225, 260, 285, és ROCIO 200, 250, SCR-BH-0002 Belső kulcsnyílású domborúfejű csavar M SCR-GS-0041 Hernyócsavar tompa végződéssel M12 16 ISO BO Szegnyereg mellső olajtörlő ST-180, 225, 260 és ROCIO 200, BO-SPC-0007 Távtartó LS Szegnyereg alsó rögzítőlap 1 14 BOLT-BA-0022 Belső kulcsnyílású domborúfejű csavar M8 10 feketített DIN BOLT-AB-0035 Belső kulcsnyílású hengeres fejű csavar M10 90 DIN BRG-NB-0027 Tűgörgős csapágy csapágykosár No. AXK BOLT-AB-0283 Belső kulcsnyílású hengeres fejű csavar M8 45 DIN Alátét 25 10, Menetes egység mm ST-180, 225, 260, 285, és ROCIO 200, 250, Menetes rúd Karima ROCIO 200 és S BRG-BB-0006 Csapágy BOLT-AB-0281 Belső kulcsnyílású hengeres fejű csavar M8 35 DIN Szegnyereg kézikerék ST-180, 225, 260, 285, és ROCIO 200, 250, Alátét 32 10, Kézikerék rúd ST-180, 225, 260, 285, 310 és ROCIO 200, 250, Kézikerék cső ST-180, 225, 260, 285, 310 és ROCIO 200, 250, BOLT-AB-0034 Belső kulcsnyílású hengeres fejű csavar M10 85 ISO Vezetőelem 1 30 SCR-AS-0013 Süllyesztettfejű csavar M Jelzőrúd 180 és Vezetőlap 1 33 BO Vésett címke ROCIO 250 és 285, ST-225 és 260 szegnyereghez 1 34 BO-OB-8 Olajzógolyó 8 mm 3 35 BOLT-AB-0024 Belső kulcsnyílású hengeres fejű csavar M10 35 DIN DWL-SP-0025 Sasszeg BOLT-HB-0022 Hatlapfejű csavar M WSH-SW-0008 Rugós alátét M BOLT-AB-0012 Belső kulcsnyílású hengeres fejű csavar M10 16 DIN Rugós alátét 25 10, BOLT-AB-0020 Belső kulcsnyílású hengeres fejű csavar M10 25 DIN BOLT-BA-0019 Belső kulcsnyílású domborúfejű csavar M5 10 feketített DIN NCT Ipari Elektronikai Kft. 30/55 Dátum:

31 SZEGNYEREG Tsz. Alkatrészszám Megnevezés Db 43 CRLP-EC-0002 Külső biztosítógyűrű A DIN Szegnyereg biztosítókorong ROCIO 200 és SMART TURN Szegnyereg biztosítóanya Szegnyereg rögzítőfedél rúd Belső kulcsnyílású csavar 3 48 BO-SPR-0032 Rugó Szegnyereg felső rögzítőfedél Rögzítőrúd alátét 6 51 BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M NCT Ipari Elektronikai Kft. 31/55 Dátum:

32 5.8. Hidraulikus szegnyereg NCT Ipari Elektronikai Kft. 32/55 Dátum:

33 HIDRAULIKUS SZEGNYEREG Tsz. Alkatrészszám Megnevezés Db Szegnyeregtest ROCIO 200 és ST Szegnyereghüvely ROCIO 200 és ST BO Szegnyeregcsúcs Beállítódarab ST-180, 225 és ROCIO 200, BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M SCR-GS-0024 Hernyócsavar tompa végződéssel M10 30 ISO Szegnyereg alaptest ST BO Szegnyereg hátsó olajtörlő ST-180, 225, 260, 285, és ROCIO 200, 250, SCR-BH-0002 Belső kulcsnyílású domborúfejű csavar M SCR-GS-0041 Hernyócsavar tompa végződéssel M12 16 ISO BO Szegnyereg mellső olajtörlő ST-180, 225, 260 és ROCIO 200, Szegnyereg alsó rögzítőlap 1 14 BOLT-BA-0022 Belső kulcsnyílású domborúfejű csavar M8 10 feketített DIN BOLT-AB-0035 Belső kulcsnyílású hengeres fejű csavar M10 90 DIN Hidraulikus szegnyereg távtartó 1 17 BOLT-AB-0283 Belső kulcsnyílású hengeres fejű csavar M8 45 DIN Alátét 25 10, Szegnyereg menetes egység mm Menetes rúd Karima ROCIO Hidraulikus szegnyereg támasztódarab 1 23 BOLT-AB-0281 Belső kulcsnyílású hengeres fejű csavar M8 35 DIN Tömlőrögzítő persely Hidraulikatömlő rögzítőlap 1 26 Hidraulikus munkahenger /4 csatlakoztatóelem 2 28 BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M Vezetőelem 1 30 SCR-AS-0013 Süllyesztettfejű csavar M Jelzőrúd 180 és Vezetőlap 1 33 BO Vésett címke ROCIO 250 és 285, ST-225 és 260 szegnyereghez 1 34 BO-OB-8 Olajzógolyó 8 mm 3 36 DWL-SP-0025 Sasszeg BOLT-HB-0022 Hatlapfejű csavar M WSH-SW-0008 Rugós alátét M BOLT-AB-0012 Belső kulcsnyílású hengeres fejű csavar M10 16 DIN Rugós alátét 25 10, BOLT-AB-0020 Belső kulcsnyílású hengeres fejű csavar M10 25 DIN BOLT-BA-0019 Belső kulcsnyílású domborúfejű csavar M5 10 feketített DIN CRLP-EC-0002 Külső biztosítógyűrű A DIN Szegnyereg biztosítókorong ROCIO 200 és SMART TURN Szegnyereg biztosítóanya Szegnyereg rögzítőfedél rúd 3 NCT Ipari Elektronikai Kft. 33/55 Dátum:

34 HIDRAULIKUS SZEGNYEREG Tsz. Alkatrészszám Megnevezés Db Belső kulcsnyílású csavar 3 48 BO-SPR-0032 Rugó Szegnyereg felső rögzítőfedél Rögzítőrúd alátét 6 51 BOLT-AB-0277 Belső kulcsnyílású hengeres fejű csavar M NCT Ipari Elektronikai Kft. 34/55 Dátum:

35 5.9. Gépágy és lábak HIDRAULIKUS SZEGNYEREG Tsz. Alkatrészszám Megnevezés Db SMART TURN gépágy Mellső láb Hátsó láb 1 NCT Ipari Elektronikai Kft. 35/55 Dátum:

36 5.10. Állóbáb NCT Ipari Elektronikai Kft. 36/55 Dátum:

37 ÁLLÓBÁB Tsz. Alkatrészszám Megnevezés Db Állóbáb felső támasz ST Állóbáb alsó támasz ST BOLT-BA-0002 Belső kulcsnyílású domborúfejű csavar M8 10 feketített DIN WSH-PW-0015 Lapos alátét M Támasz fedőkorong 3 6 BO-SPC-0009 Távtartó AS BRG-TR-0001 Axiális csapágy AXK BOLT-AB-0231 Belső kulcsnyílású hengeres fejű csavar M6 15 DIN Tengely fedél 3 10 BO-SPC-0002 Távtartó AS BRG-TR-0003 Görgős támcsapágy AXK Beállító csavar Tengely Csavarszár zárócsap Axiális távtartó Forgócsap Rögzítőcsap 1 18 BOLT-AB-0061 Belső kulcsnyílású hengeres fejű csavar M12 45 DIN Csaprögzítő korong 3 20 SCR-AS-0013 Süllyesztettfejű csavar M SCR-GS-0001 Hernyócsavar tompa végződéssel M10 16 ISO STUD Tőcsavar M Alsó lemezegység ráhegesztett M16 anyával 1 24 WSH-PW-0010 Lapos alátét M NUT-HN-0009 Hatlapú csavaranya M Csap rögzítőelem 3 27 DWL-SP-0019 Hasított illesztőcsap M WSH-PW-0008 Lapos alátét M CRLP-EC-0022 Külső biztosítógyűrű 20 1,2 DIN BOLT-AB-0238 Belső kulcsnyílású hengeres fejű csavar M6 20 DIN SCR-GS-0045 Hernyócsavar M4 10 ISO NCT Ipari Elektronikai Kft. 37/55 Dátum:

38 5.11. Mozgó báb NCT Ipari Elektronikai Kft. 38/55 Dátum:

39 MOZGÓ BÁB Tsz. Alkatrészszám Megnevezés Db Tengely 2 2 BOLT-AB-0031 Belső kulcsnyílású hengeres fejű csavar M10 70 DIN BOLT-BA-0002 Belső kulcsnyílású domborúfejű csavar M6 10 feketített DIN WSH-PW-0015 Lapos alátét M Támasz fedőkorong 2 6 BO-SPC-0009 Távtartó AS BRG-NB-0027 Tűgörgős csapágy csapágykosár AXK BOLT-AB-0231 Belső kulcsnyílású hengeres fejű csavar M6 15 DIN Tengely fedél 2 10 BO-SPC-0002 Távtartó AS BRG-TR-0003 Görgős támcsapágy AXK Csavarszár zárócsap Csap rögzítőkorong 2 14 SCR-AS-0013 Süllyesztettfejű csavar M SCR-GS-0001 Hernyócsavar tompa végződéssel M10 16 ISO Mozgatható talp ST Beállító csavar Csap rögzítőelem 2 19 DWL-SP-0019 Hasított illesztőcsap M NCT Ipari Elektronikai Kft. 39/55 Dátum:

40 5.12. Hidraulikus tápegység NCT Ipari Elektronikai Kft. 40/55 Dátum:

41 HIDRAULIKUS TÁPEGYSÉG Tsz. Alkatrészszám Megnevezés Db 1 BO-HYD-MIS-0068 Hidraulikus szivattyú SVPF H BO-HYD-MIS-0068 Hidraulikus szelep MRP-01-B-30H BO-HYD-MIS-0068 Hidraulikus szelep MPW BO-HYD-MIS-0068 Hidraulikus szelep DSG-01-2D2-D24-N BO-HYD-MIS-0068 Többcsonkos csőelágazó MMC BO-HYD-MIS-0068 TUSSOR nyomáskapcsoló egység (YA3) 1 9 BO-HYD-MIS-0068 Kapcsolócsavar/Belső kulcsnyílású hengeres fejű csavar/ 8 Hatlapfejű csavar (MBK ) 10 BO-HYD-MIS-0068 Hidraulikus tápegység 3 TUSSOR nyomásmérő-63mm-0-70bar FB GLY-YIL 11 BO-HYD-MIS-0068 Hűtő-kenő folyadék hűtő (AMC) 1 12 BO PTE PT Könyökcső 3/8 10 mm 9 14 BO /8 PT M 3/8 BSP F csőösszekötő darab 1 15 BO /8 PT 3/8 BSP csőösszekötő darab 1 16 BO /4 PT 3/8 BSP csőösszekötő darab 1 17 BO /4 6 mm nyomásmérő csatlakozódarab 3 18 BO /8 BSP 10 mm MSC Egyenes csőcsatlakozó, apa BO /8 BSP T FT T-csatlakozó, anya 1 21 BO /8 PT 3/8 BSP E SPL könyökcső 1 23 BO /8 BSP T 6 mm PTE PT könyökcső 1 25 BO mm 8 mm varrat nélküli cső 5 m 26 BO mm 4 mm varrat nélküli cső 2 m 27 BO /4 20 mm könyökös csatlakozó 1 28 BO-HYD-CHK /8 szigetelő (DOWTY) alátét BO-HYD-CHK /4 szigetelő (DOWTY) alátét 4 30 ORI ,5 O-gyűrű 1 34 TRIAL-OK MS könyökcső mm 1 35 BOLT-AB-0250 Többcsonkos csőelágazó (Belső kulcsnyílású hengeres fejű 2 csavar M6 60) 36 BOLT-HB-0011 Hatlapfejű csavar M WSH-SW-0007 Rugós alátét M WSH-SW-0016 Lapos alátét M BOLT-AB-0233 Belső kulcsnyílású hengeres fejű csavar M BOLT-AB-0221 Belső kulcsnyílású hengeres fejű csavar M NUT-HN-0004 Csavaranya M BO-HYD-MIS /4 6 mm csatlakozódarab, apa 2 43 BOLT-AB-0211 Belső kulcsnyílású hengeres fejű csavar M BO mm varrat nélküli cső 120 mm 50 BO-HYD-CHK /8 3/8 hatlapú csatlakozó 2 51 WSH-PW-0015 Lapos alátét M EL HP motor talpas szereléssel (NM motor) 1 53 BO-HYD-MIS-0117 C08-T soros visszacsapószelep 1 55 BO-HYD-MIS-0136 FBST-750L töltőnyílás szellőző 1 56 BO-HYD-MIS-0133 SS-7.5G szívóoldali szűrő 1 57 BOLT-HB-0019 Hatlapfejű csavar M NCT Ipari Elektronikai Kft. 41/55 Dátum:

42 HIDRAULIKUS TÁPEGYSÉG Tsz. Alkatrészszám Megnevezés Db 58 WSH-PW-0007 Lapos alátét M L-alakú konzol Mágnestekercs szerelőlap Nyomásmérő szerelőlap Hűtő jobb oldali rögzítőelem Hűtő bal oldali rögzítőelem Fémlemez alátét Felső borítólemez Hűtő-kenő folyadék tartály 1 NCT Ipari Elektronikai Kft. 42/55 Dátum:

43 5.13. Fémlemez géprészek FÉMLEMEZ GÉPRÉSZEK Tsz. Megnevezés 1 Mellső láb 2 Hátsó láb 3 Hűtő-kenő folyadék tartály 4 Teleszkópos egység 5 Kezelőpanel 6 Hátsó borítás 7 Hátsó felső borítás 8 Mellső borítás 9 Meghajtásház 1 10 Meghajtásház 2 11 Sín 12 Szánszekrény 13 Kenőolajtartály 14 Mozgó ajtó 1 15 Mozgó ajtó 2 16 Szegnyereg felőli rögzített ajtó 17 Orsószekrény felőli rögzített ajtó 18 Bal oldali szerelőajtó 19 Jobb oldali szerelőajtó 20 Figyelőnyílás keret NCT Ipari Elektronikai Kft. 43/55 Dátum:

44 6. A MUNKAVÉGZÉS BIZTONSÁGA ST Biztonsági eszközök Az esztergához rögzített hátsó védőborítás fémlemezből készült, és teljes hosszában elfedi a munkaterületet. A borítás egyrészt megakadályozza, hogy a gépkezelő hátulról hozzáférjen az eszterga bármelyik mozgó részéhez, másrészt gátolja a forgács kirepülését, és a hűtő-kenő folyadék szétfröcskölődését. A mellső védőborítás is fémlemezből készült, középső részén polikarbonát ablak van, melyen át szemmel követhető a megmunkálási folyamat. A hagyományos és az intelligens esztergagépeken a mellső védőborítás mozgatószerkezettel van felszerelve, ami követi a hossz-szán elmozdulását. Ezáltal az esztergagép csak akkor működtethető, ha a mozgatószerkezet kapcsolt állapotban van. Ez a megoldás megakadályozza az eszterga alig nyitott állapotban történő működtetését is, védve a gépkezelőt a lehetséges veszélyektől. A védőborításon belüli világítás biztosítja a munkadarab jó megfigyelhetőségét. Ahhoz, hogy a mérések elvégzéséhez vagy bármilyen más oknál fogva hozzá lehessen férni a munkadarabhoz, a védőborítást ki kell nyitni, ennek következtében az esztergagép elektromosan lekapcsolódik. Az eszterga újraindításához a védőborítást teljesen be kell zárni, és működésbe kell hozni a szánszekrény jobb oldalán elhelyezkedő indításvezérlőt. A CNC esztergagépeken két mellső védőborítás van, ezek elfedik a teljes munkateret, ezáltal egyáltalán nem lehet hozzáférni a munkatérhez. Egy biztonsági mikrokapcsoló nem teszi lehetővé az ajtó kinyitását mindaddig, míg a főorsó forog. Az esztergagép csak zárt ajtókkal működtethető. Az egyik védőborításon belüli világítás biztosítja a munkadarab jó megfigyelhetőségét. A munkadarabhoz való hozzáféréshez várja meg a főorsó megállását. Haladéktalanul cserélje ki az ablakot, ha azon repedéseket tapasztal. A hagyományos esztergagépeken fémlemezből készült, és az esztergához rögzített védőborítás takarja a hengeres és a menetes rudakat. Ez akadályozza meg azt, hogy a gépkezelő keze vagy ruházata érintkezésbe kerüljön a hengeres és a menetes rudakkal. A hagyományos esztergagépeken fékpedál található az eszterga tartóoszlopai között. Az esztergagép normál vagy vészhelyzeti leállításához lépjen rá a fékpedálra; ekkor az eszterga elektromosan lekapcsolódik. Az eszterga újraindításához állítsa semleges helyzetbe a szánszekrény jobb oldalán elhelyezkedő indítókart, majd ezt követően állítsa a kart indítási helyzetbe. Vészleállítás Az eszterga vásárlója teljes felelősséget visel a biztonsági eszközök szakszerűtlen kezeléséből adódó bármilyen problémáért vagy következményért. A biztonsági eszközök szakszerűtlen kezelése súlyosan veszélyezteti a gépkezelő biztonságát. A biztonsági eszközök felszerelését csak külön erre feljogosított személy végezze. NCT Ipari Elektronikai Kft. 44/55 Dátum:

45 6.2. Biztonsági előírások Az a személy, aki dolgozni fog ezzel az esztergával, ismerje alaposan ezt az esztergát és legyen kellő tapasztalat birtokában. Mielőtt üzemeltetné a gépet, olvassa el a gépkönyvet, és értse meg az abban leírtakat. Az esztergák gyors és erőteljes szerszámgépek, ezért szakszerűtlen üzemeltetésük veszélyeket rejt magában. Éppen ezért fontos a gépkönyv figyelmes elolvasása, és előírásainak követése. A munkaterületen betartandó biztonsági előírások Tartsa tisztán és rendben az esztergát és a munkaterületet. Semmi olyasmit ne hagyjon a munkaterületen, ami ráeshet az eszterga bármelyik mozgó részére. Az eszterga összes védőeszköze legyen a helyére szerelve. A meghibásodott védőeszközöket szerelje le és cserélje ki. Munkavégzés közben az eszterga minden védőeszköze legyen bezárva. Ha működik az eszterga, ne nyúljon semelyik mozgó részéhez. Mielőtt beindítaná az esztergát, ismerje, hogyan kell azt leállítani. Ne terhelje túl az esztergát. Ha a főorsó furatában elhelyezett, és az orsószekrény hátsó részéből kinyúló rúdanyagot munkál meg, akkor a balesetek elkerülése érdekében feltétlenül kerítse körül ezt a területet. Ha tokmányt vagy bármilyen más tartozékot szerel a főorsóra, győződjön meg a rögzítőeszközök helyes működéséről. Mielőtt bármilyen tartozékot vagy munkaeszközt szerelne az esztergára, győződjön meg arról, hogy ez megtehető-e az esztergán. Működő esztergát soha ne hagyjon felügyelet nélkül. Ne viseljen laza ruházatot, nyakkendőt, gyűrűt, nyakláncot vagy órát, mert ezek beleakadhatnak az eszterga mozgó részeibe, és sérülést okozhatnak. Hosszú haját kösse hátra, vagy tűrje sapka alá. Nagy átmérőjű munkadarabok megmunkálását a főorsó kis értékű fordulatszámtartományában végezze. Az eszterga működtetésekor a gépkezelő viseljen védőszemüveget. NCT Ipari Elektronikai Kft. 45/55 Dátum:

46 6.3. Az eszterga elektromos berendezései Az eszterga elektromos csatlakoztatása FIGYELMEZTETÉS! Az eszterga elektromos berendezései nagyfeszültség alatt vannak. Az elektromos berendezéseken csak képesített szakember végezzen munkákat. Bármilyen elektromos munka esetén tartsa be a biztonsági előírásokat, használjon a feszültség értékének megfelelő anyagokat és szerszámokat. Ha bármelyik elektromos berendezés megsérül vagy törést szenved, akkor azonnal javítsa meg vagy cserélje ki. Az eszterga hálózatra csatlakoztatását azon ország előírásainak megfelelően kell végrehajtani, amelyikben az eszterga telepítve lett. Az eszterga csatlakoztatásához megfelelő biztosítóval ellátott szakaszolót vagy megszakítót használjon Az elektromos berendezés adatai Elektromos energia igény Főmotor teljesítmény Főmotor névleges áramerősség Névleges teljesítményfelvétel 50 Hz 60 Hz V, 50 Hz V, 50 Hz V, 60 Hz V, 60 Hz 50 Hz 60 Hz [kw] [LE] [kw] [LE] [A] [A] [kw] [kw] 2,2 3 2,6 3,5 10 5,8 2,8 3, ,6 4,9 13,5 7,8 3,6 4,2 4 5,5 4,8 6,5 17,3 10 4,6 5,4 4,5 7,5 6,6 9 23,7 13,7 6,1 7,2 7, ,2 31,2 18,2 8,2 9, ,8 14, ,5 9,6 11, ,2 17,9 44,6 25,8 11,6 13,8 18, ,2 30,2 66,5 38,5 19,1 22,8 A táblázatban közölt értékek csak az alap szerszámgépre érvényesek, és nem vonatkoznak olyan elektromos tartozékokra, mint amilyenek a hidraulikus tápegység; az elektromos működtetésű szerszámtartó; a gyorsjárati mozgatás; a külön hűtő-kenő folyadék szivattyú motorok stb Az eszterga csatlakoztatása az elektromos hálózathoz Mielőtt csatlakoztatná az esztergát az elektromos hálózathoz, ellenőrizze, hogy a hálózati feszültség megegyezik-e az eszterga bemeneti feszültségével. Az esztergát csak képesített szakember csatlakoztassa az elektromos hálózathoz azon ország előírásainak megfelelően, amelyikben az eszterga telepítve lett. NCT Ipari Elektronikai Kft. 46/55 Dátum:

47 A tápkábeleket megfelelő tömítőkarmantyút használva a villamosszekrény alján kialakított nyíláson keresztül vezesse be. Fordítson megkülönböztetett figyelmet a földelővezetékre. (Először mindig a földelővezetéket csatlakoztassa az esztergához.) Az elektromos hálózathoz csatlakoztatáshoz használjon megfelelő vezetékeket és kisegítőeszközöket A motorok forgásirányának ellenőrzése Az ellenőrzés végrehajtása előtt győződjön meg a következőkről: az eszterga az előírásoknak megfelelően lett csatlakoztatva a hálózathoz; a hálózati feszültség értéke megegyezik az eszterga bemeneti feszültségével; nincs szakadás a földelővezetéken; a főorsó szabadon forog, és minden védőborítás jó állapotban van; az orsóház fordulatszámváltója a legkisebb fordulatszám-tartományba van állítva; a tokmány és a tokmánypofák az előírásoknak megfelelően vannak felszerelve. A változtatható fordulatszámú motorral felszerelt eszterga esetében: Az elektronikus fordulatszám szabályozó jelzi a motor helyes forgásirányát. A hűtő-kenő folyadék szivattyút meghajtó motor forgásirányát ellenőrizni kell. A nem változtatható fordulatszámú motorral felszerelt eszterga esetében: A motor helyes forgásiránya a fázisok bekötésétől függ. A helyes motor forgásirány ellenőrizhető mind a főmotorral, mind a hűtő-kenő folyadék szivattyút meghajtó motorral. Ha a motor forgásiránya helyes, akkor folytathatja a beindítási munkákat (szintezés, pontossági ellenőrzések, tokmány felszerelése stb.) Ha a motor forgásiránya nem helyes, akkor cserélje fel a három fázisvezető közül bármelyik kettő bekötési sorrendjét. (Ezt a munkát szakképzett villanyszerelő hajtsa végre.) Az elektromos berendezésekkel kapcsolatos biztonsági előírások Az eszterga elektromos berendezései nagyfeszültség alatt vannak, ezért: Csak képesített szakember végezzen munkákat az elektromos berendezéseken és végezze az eszterga telepítését. Minden elektromos munkát a biztonsági előírásokkal összhangban hajtson végre az alkalmazott feszültségnek megfelelő hibátlan anyagokkal és szerszámokkal. Rendszeresen ellenőrizze a nagyfeszültségű csatlakozásokat. A vezetékeken vagy a csatlakoztató elemeken égési nyomok nem megengedettek. Tisztításkor vagy karbantartáskor ellenőrizze, hogy van-e sérülés a kábeleken. Ha a kábelek sérülését, szakadását vagy minőségének romlását tapasztalja, akkor haladéktalanul végezze el javításukat vagy cseréjüket, mielőtt ismét beindítaná az esztergát. Az eszterga minden karbantartási munkáját és üzemeltetését azon ország előírásainak megfelelően kell végrehajtani, amelyikben az eszterga telepítve lett. NCT Ipari Elektronikai Kft. 47/55 Dátum:
