Xboard+ elosztórendszer

Átírás

1 Süllyesztett installációs elosztók BP..-U-... Acéllemez elosztók 3 lépcsős rendszer a könnyű szereléshez Változtatható belső elrendezés levehető szerelőkerettel Megfordítható ajtópánt Szintezési lehetőség max. 18 mm-es felületi egyenetlenségig A ház elmozdulásának korrekciós lehetősége az ajtókeret műanyag betéteivel Süllyesztett ház 2 mélységben, 180 mm és 240 mm Kivitel IP30 és IP54 védettséggel Műszaki adatok Elektromos Kivitel EN /3, EN Védettségi fokozat I Védettség IP30, IP54 Névleges feszültség 415 VAC / 50 Hz Névleges áram 630 A (függ a gyűjtősíntartó rendszertől) Földelési csatlakozások Alapkeret M5 földelőpont csavar Ajtó M6 hegesztett csap Max. megengedett veszteségi teljesítmény [W] az elosztóba épített készülékekre összesen, 35 C környezeti hőmérsékleten (a ház mélységétől függ): BP.-U-3S-.../1 (mélység 180 mm) Mag. / Szél. [mm] BP.-U-3S-.../2 (mélység 240 mm) Mag. / Szél. [mm] Mechanikai Anyag acéllemez, alumínium (ajtó az IP54 változathoz) Festékbevonat foszfátozott és poliészter porbevonat Szín szürke RAL 7035 Ajtó süllyesztett ajtó rejtett pántokkal, kiakasztható 90 -nál nagyobb szögben Nyitási szög 110 Ajtózár csuklós kilincs forgózárral (IP30); 3-pontos kibillenthető karral (IP30, IP54) 40 mm-es zárbetétekhez Ütésállósági osztály IK07 B3 Méretek [mm] B1 A3 A1 C2 A2 C1 C3 7 B2 Típusok és rendelési számok: oldal Típusjelölés Külső méretek Belső méretek Mélyedés (előlap) (installálási méretek) Szél. Mag. Mély. Szél. Mag. Mély. Szél. Mag. Mély. A1 B1 C1 A2 B2 C2 A3 B3 C / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / /

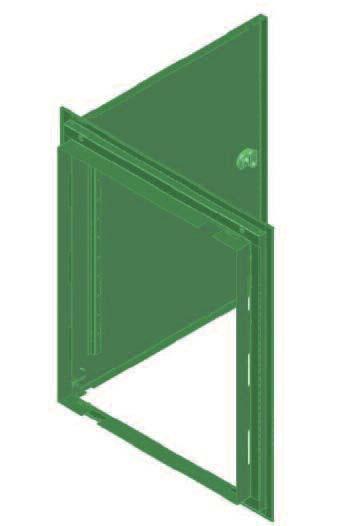

2 Ajtókeretek ajtóval BP.-U-3S-... IP30... BP-U-3S Anyag: acéllemez, horganyzott vastagság 1 mm (ajtó) vastagság 1,25 mm (ajtókeret) IP54... BPM-U-3S, habtömítéssel Anyag: alumínium vastagság 1,5 mm (ajtó és keret) Szín: poliészter porbevonat, szürke RAL 7035 Szállítási terjedelem: keret, ajtó pántokkal A1 B1 B2 A2 Méretek [mm] Típusjelölés Külső méretek Belső méretek Zárak száma 1) Szél. Mag. Szél. Mag. IP30 IP54 A1 B1 A2 B2 BP.-U-3S-400/ BP.-U-3S-400/ BP.-U-3S-400/ BP.-U-3S-400/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-600/ BP.-U-3S-800/ BP.-U-3S-800/ BP.-U-3S-800/ BP.-U-3S-800/ BP.-U-3S-800/ BP.-U-3S-800/ BP.-U-3S-1000/ ) 2 2) BP.-U-3S-1000/ ) 2 2) BP.-U-3S-1000/ ) 3 2) BP.-U-3S-1000/ ) 3 2) BP.-U-3S-1000/ ) 3 2) BP.-U-3S-1200/ ) 2 2) BP.-U-3S-1200/ ) 3 2) BP.-U-3S-1200/ ) 3 2) BP.-U-3S-1200/ ) 3 2) 1) 3 ponton záródó zárrendszerrel és kibillenthető karral ellátott kivitel esetén csak 1 zárral szállítva. 2) Zárak száma jobb ajtószárny esetén. A bal ajtószárny minden méretnél 2 zárral szereleve. Típusok és rendelési számok: oldal 146

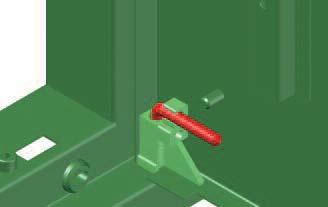

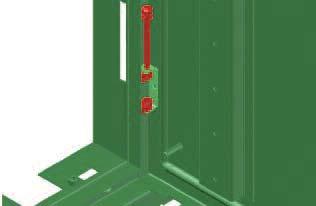

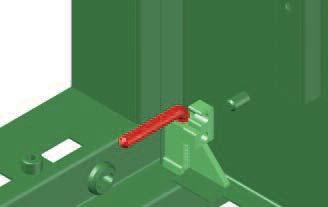

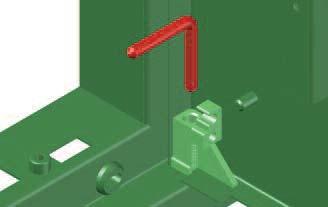

3 Ajtónyitás irányának megváltoztatása süllyesztett változatoknál IP30 BP-U-3S változat Szerelés menete: 1. Pántcsapokat kireteszelni 2. Pántcsapokat eltávolítani 3. Ajtót levenni, elforgatás és szerelés a másik oldalon 4. Pántcsapokat behelyezni 5. Pántcsapokat reteszelni IP54 BPM-U-3S változat Szerelés menete: 1. Pántcsapokat eltávolítani, ajtót levenni 2. Pántokat leszerelni 3. Csavarokat kivenni a furatokból a pánt másik oldalon való rögzítéséhez 4. Pántokat felszerelni 5. Ajtót felszerelni, pántcsapokat reteszelni 6. Az IP54 védettség megtartásához a csavarokat becsavarni a szabad furatokba, ahol a pántok eredetileg voltak 147

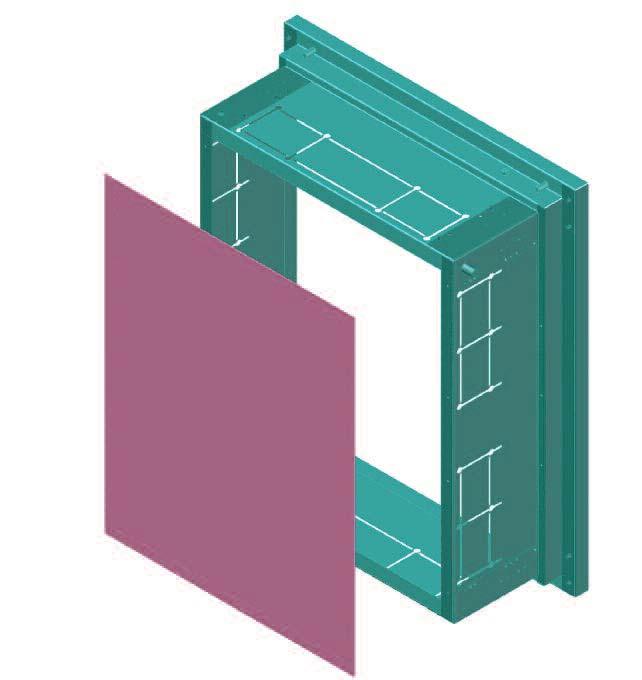

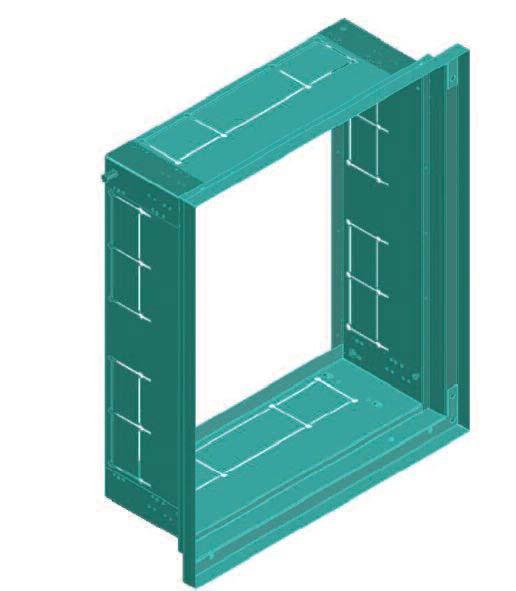

4 Süllyesztett házak BPZ-WB3S BPZ-WB.../1 mélység = 180 mm ill. BPZ-WB.../2 mélység = 240 mm Lapra csomagolt kiszerelésben szállítva Anyag: acéllemez, horganyzott, vastagság 1 mm Hátlap külön rendelhető (BPZ-RP) Könnyű felszerelés Szállítási terjedelem: 1 ház, csavarok Kábelbevezetés fent Kábelbevezetés oldalt Típusok és rendelési számok: 43. oldal Hátfalak BPZ-RP Hátfal BPZ-WB3S süllyesztett ház Anyag: acéllemez, horganyzott, vastagság 1 mm Szerelés öntapadó ragasztószalaggal Szállítási terjedelem: 1 hátlap BPZ-WB3S BPZ-RP Típusok és rendelési számok: 44. oldal 148

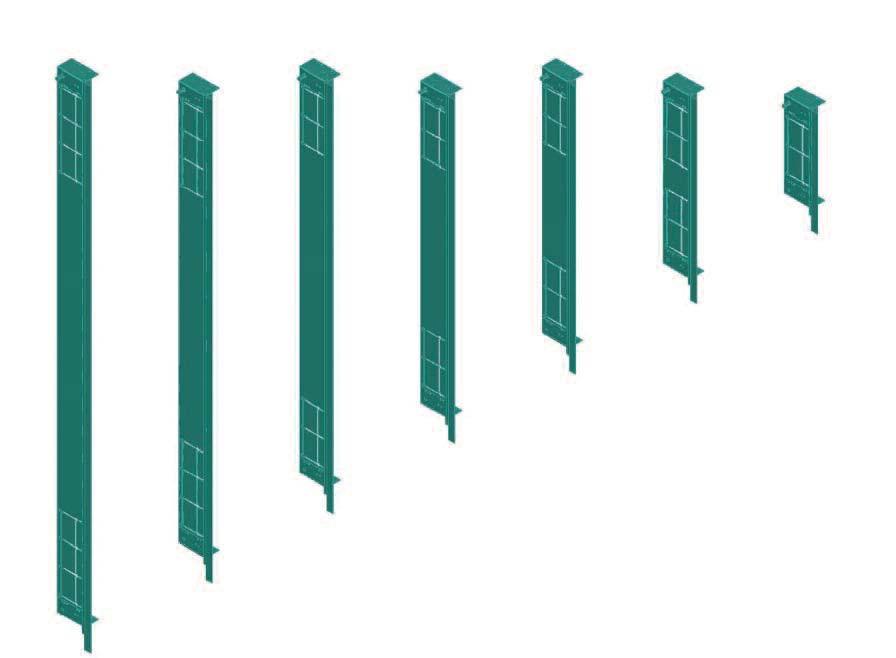

5 Oldallapok BPZ-WB.. süllyesztett házakhoz Mélység 180 mm Magasság 1760 mm Magasság 1560 mm Magasság 1260 mm Magasság 1060 mm 202 Magasság 760 mm Magasság 460 mm 13,5 68 Magasság 2060 mm 180 Mélység 240 mm Magasság 460 mm Magasság 1560 mm Magasság 1260 mm Magasság 1060 mm Magasság 760 mm Magasság 1760 mm 13,5 86 Magasság 2060 mm

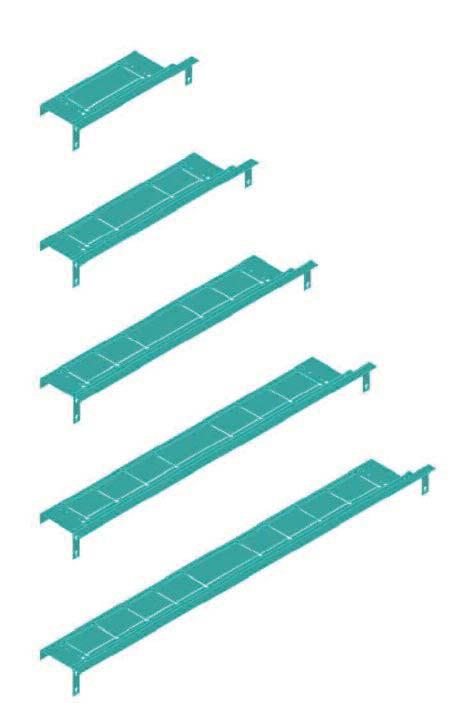

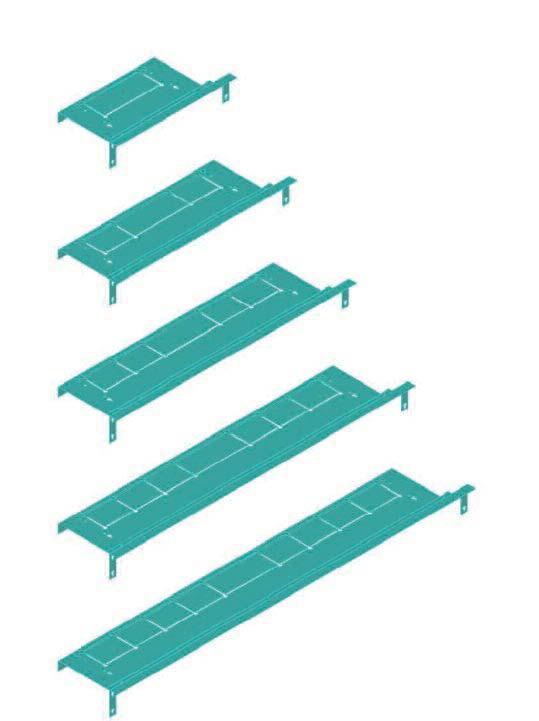

6 179 12,5 12,5 Xboard+ elosztórendszer Felső és alsó lemez BPZ-WB.. süllyesztett házakhoz Mélység 180 mm Szélesség 400 mm Szélesség 460 mm Szélesség 800 mm Szélesség 1000 mm Szélesség 1200 mm Mélység 240 mm Szélesség 400 mm Szélesség 460 mm Szélesség 800 mm Szélesség 1000 mm Szélesség 1200 mm 150

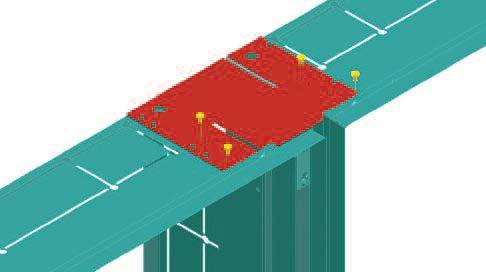

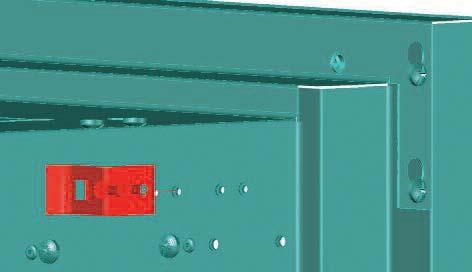

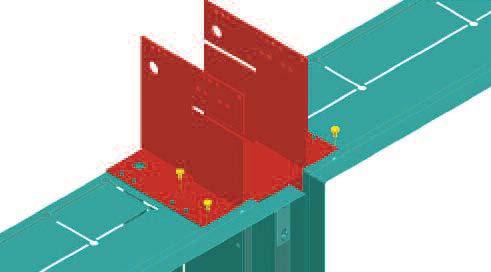

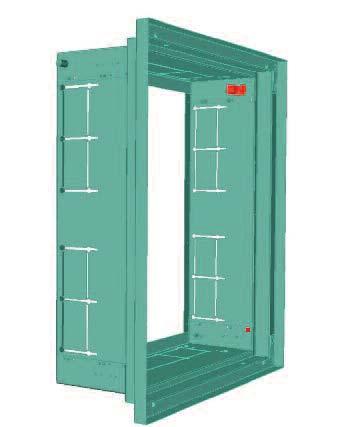

7 Süllyesztett elosztók összekötése BPZ-BR/WB3S összekötő karima használata Az összekötő karimák az egyes házak közti helyet határozzák meg Az elosztók párhuzamosan, egymás fölött vagy keresztben kapcsolhatók össze (pl. párhuzamosan, ugyanakkor egymás fölött) Szerelés menete: 1. BPZ-WB3S házakat párhuzamosan / egymás fölé helyezni 2. BPZ-BR/WB3S karimát elhelyezni, a nagy nyílásnak hátrafelé kell néznie 3. A karimát csavarokkal rögzíteni A nagy nyílás hátrafelé néz Az elosztók összekötése párhuzamosan / egymás fölött 4 elosztó keresztirányú összekötése (2 x 2) Típusok és rendelési számok: 43. oldal 151

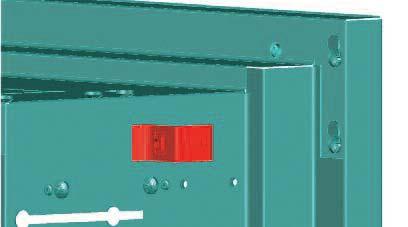

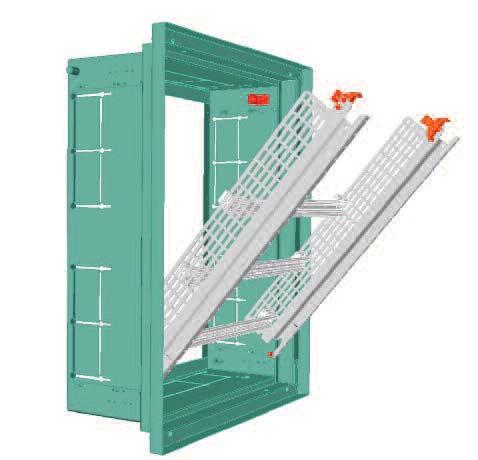

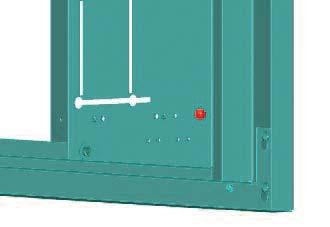

8 BPZ-MSW oldalfalak beszerelése BPZ-WB sűllyesztett elosztókba Szerelés menete: 1. BPZ-MSW oldalfalat behelyezni az alsó akasztóba (a.) 2. Oldalfalat megfelelő helyzetbe billenteni, ezt a helyzetet jelzi a BPZ-SNAP horog bepattanása (b.) 3. A felső akasztó csavart meghúzni (c.) 4. Az alsó akasztó csavart meghúzni (d.) Megjegyzések: Általában egy komplett keretet (2 oldalfal, készüléktartó-sín, készülék) kell felszerelni. Süllyesztett elosztók esetén a BPZ-MSW oldalfalakat BPZ-SNAP horgokkal kell felszerelni, ezek a horgok nem helyettesítik az eredeti csavart. A keretet ezzel a csavarral kell rögzíteni! A BPZ-MSW keret leszereléséhez lapos csavarhúzóval ki kell nyomni a BPZ-SNAP horog peckét. A BPZ-SNAP rögzítőhorog felszerelése: Felső akasztó (kiindulási helyzet) BPZ-SNAP Alsó akasztó csavar (kiindulási helyzetben) BPZ-MSW Alsó akasztó részlet Felső akasztó részlet b c, d a Típusok és rendelési számok: 43., 58. oldal 152

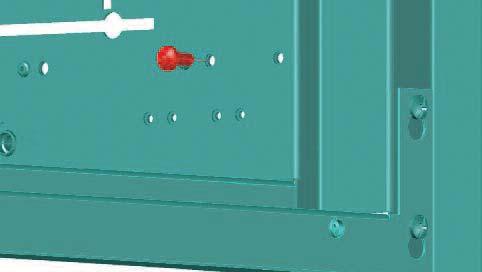

9 BPZ-MSW szerelő oldalfalak mélységének módosítása BPZ-WB süllyesztett elosztóknál A készüléktér mélységének módosítását a felső és alsó akasztó eltolásával lehet megváltoztatni Szerelés menete: 1. Felső akasztót leszerelni (a.) 2. Felső akasztót eltolni és visszaszerelni (b.) 3. Alsó akasztó csavarjait leszerelni (c.) 4. Alsó akasztó csavarjait felszerelni (d.) 5. BPZ-MSW szerelőkeretet felszerelni a c d b Alsó akasztó részlet Felső akasztó részlet 153

10 Falon kívüli elosztók IP30 Moduláris kivitel Földelt fémborítások Alkatrészekként szállítva kisebb tárolási hely, pontosan az igénynek megfelelő elosztó-konfiguráció Bőséges hely a kábelezés számára Változtatható belső elrendezés levehető szerelőkerettel vagy anélkül Strukturált, több szintű felépítés a könnyű és hatékony szereléshez: alapkeret belső szerelvények burkolat Megfordítható ajtópánt Műszaki adatok: Elektromos Kivitel EN /3, EN Védettségi fokozat I Védettség IP30 Névleges feszültség 415 VAC / 50 Hz Névleges áram 630 A (függ a gyűjtősíntartó rendszertől) Földelési csatlakozások Alapkeret M5 földelőpont csavar Oldalfal, tető-/fenéklemez M5 önföldelő csavarok Ajtó M6 hegesztett csap Max. megengedett veszteségi teljesítmény [W] az elosztóba épített készülékekre összesen, 35 C környezeti hőmérsékleten: Mag. / Szél. [mm] Mechanikai Anyag acéllemez Festékbevonat foszfátozott és poliészter porbevonat Szín szürke RAL 7035 Ajtó ajtó rejtett pántokkal, az ajtó kiakasztható 90 -nál nagyobb szögben Nyitási szög 167 Ajtózár csuklós kilincs forgózárral Kábelbevezetések a különböző megoldások lehetővé teszik a kábel bevezetését alulról és/vagy felülről Ütésállósági osztály IK07 Méretek [mm] A1 50 C1 156,5 Típusjelölés Külső méretek Belső méretek (előlap) Szél. Mag. Mély. Szél. Mag. Mély. A1 B1 C1 A2 B2 C2 Összesen Ajtó nélkül B C2 A2 B2 BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , BP / , *) Ajtózár +8 mm Típusok és rendelési számok: oldal 154

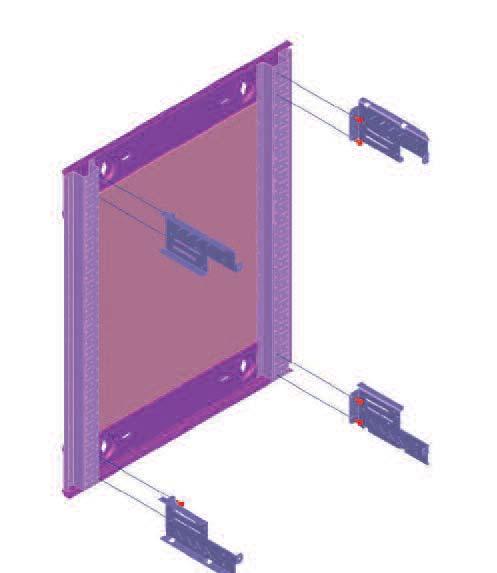

11 Falon kívüli elosztók IP30 - alkatrészek Alapkeretekek BP-MF Bővíthető kivitel Szimmetrikus elrendezés Egységes lyukmintázat (25 mm-es rács) Anyag: acéllemez, horganyzott vastagság 1 mm Szállítási terjedelem: 1 alapkeret, 4 rögzítő és csavarok A 25 B Szél. [mm] A Mag. [mm] B , , , , ,5 A 25 B Alsó csavarok becsavarva az első belső nyílásba Típusok és rendelési számok: 46. oldal 155

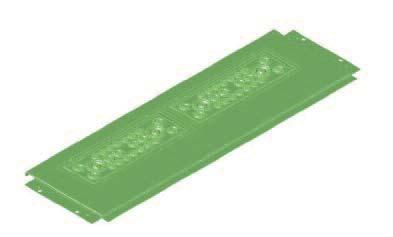

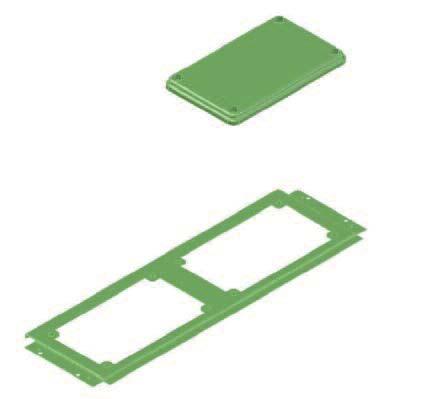

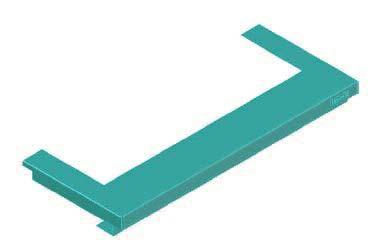

12 28,5 Xboard+ elosztórendszer Tető-/fenéklemezek BP-TBP A tető-/ fenéklemezek a szekrény borítását szolgálják Kábelbevezető kivágással vagy anélkül Anyag: acéllemez, porbevonat, RAL 7035 vastagság 1 mm Szállítási terjedelem: 1 felső lemez, 1 alsó lemez, csavarok Méretek [mm] Típusjelölés Kivágás nélkül Kivágással Mély. Külső Belső Külső Belső szél. szél. szél. szél. A1 A2 A1 A2 BP-TBP BP-TBP BP-TBP BP-TBP BP-TBP A1 48,5 A2 48,5 156,5 Kábelbevezető lemezek BP-FLP Vaklemez a kábelbevezető nyílás lezárásához Kábelbevezető lemez 2K átvezető karimával (előszerelt) Kábelbevezető lemez, F3A karimákhoz tervezve Szerelés BP-TBP-...-CE típusú tető-/fenéklemezekre IP30 védettségű álló elosztóhoz is használható Anyag: acéllemez, porbevonat, RAL 7035 vastagság 1 mm Szállítási terjedelem: 1 kábelbevezető lemez, csavarok Méretek [mm] Típusjelölés A1 A2 A3 C1 Karimák száma BP-FLP-400-BL BP-FLP-400-2K , BP-FLP-600-BL BP-FLP-600-2K , BP-FLP-800-BL BP-FLP-800-2K , BP-FLP-1000-BL BP-FLP K , BP-FLP-1200-BL BP-FLP K , Típusjelölés A1 A2 A3 C1 Nyílások száma F3A karimákhoz BP-FLP-400-F3A , BP-FLP-600-F3A , BP-FLP-800-F3A , BP-FLP-1000-F3A ,33 12, BP-FLP-1200-F3A , F3A A3 C1 64 A1 A BP-FLP-...-2K A1 A A3 27,5 C1 110 BP-FLP-...-F3A Típusok és rendelési számok: 46. oldal 156

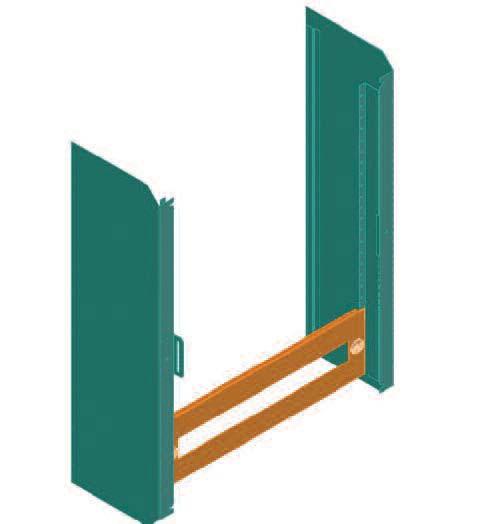

13 Oldalfalak BP-SP, BPZ-SP-MSW Az oldalfalakkal lehet a szekrényt oldalirányból lezárni 2 változat, készülékek beépítése BPZ-MSW szerelő oldalfallal vagy anélkül Anyag: acéllemez, porbevonat, RAL 7035 vastagság 1 mm Szállítási terjedelem: 2 oldalfal BP-SP: behajtás az előlapok felfogásához, nem kombinálható a BPZ-MSW szerelő oldalfalakkal BPZ-SP-MSW: behajtás nélkül, előlapok felfogása BPZ-MSW szerelő oldalfalra BPZ-FP előlapok szerelése BP-SP oldalfalakra BP-SP: behajtás előlapok felfogásához, nem kombinálható a BPZ-MSW szerelő oldalfalakkal BPZ-SP-MSW: behajtás nélkül, előlapok felfogása BPZ-MSW szerelő oldalfalakra; előlapok felfogásához BPZ-FPS is használható abban az esetben, ha nem alkalmaznak BPZ-MSW-t Típusok és rendelési számok: 47. oldal 157

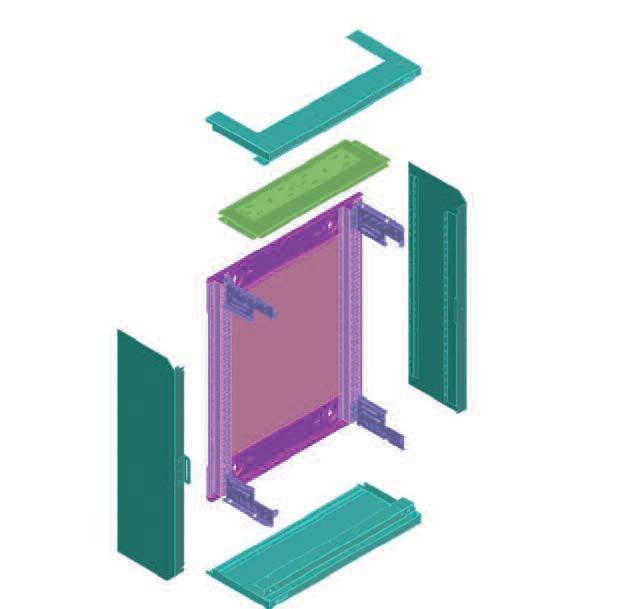

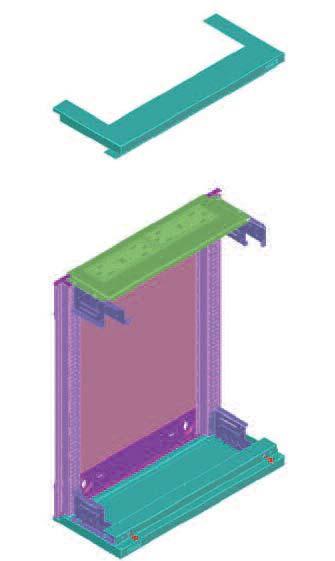

14 Falon kívüli IP30 elosztók összeszerelése Elosztók BPZ-MSW szerelőkeret beépítési lehetősége nélkül BP-TBP-...-CE BP-FLP-...-2K (3 változat) BP-SP-... (BPZ-MSW nem használható) BP-MF-... BP-TBP-... (2 változat) Szerelés menete: 1. BPZ-CTS-L rögzítőket felszerelni a BP-MF alapkeretre, a BPZ-CTS-L rögzítők a BP-MF szállítási terjedelem részét képezik (a.) a 158

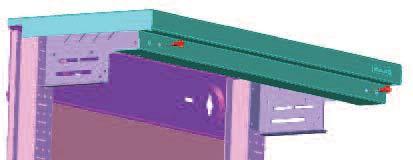

15 2. BP-FLP kábelbevezető lemezeket csavarokkal rögzíteni a BPZ-CTS-L rögzítőkre (b.) 3. Kivágás nélküli fenéklemezt felhelyezni (ha szükséges) (c.) 4. Kivágás nélküli fenéklemezt rögzíteni a BPZ-CTS-L rögzítőkre a mellékelt csavarok segítségével (d.) 5. Tetőlemezt felhelyezni a kábelbevezető lemezre (e.) 6. Kivágással ellátott tetőlemezt csavarokkal rögzíteni a BPZ-CTS-L rögzítőkre (f.) 7. BP-SP oldalfalakat felhelyezni (g.) 8. BP-SP oldalfalakat rögzíteni (h.) b e c d f g h 159

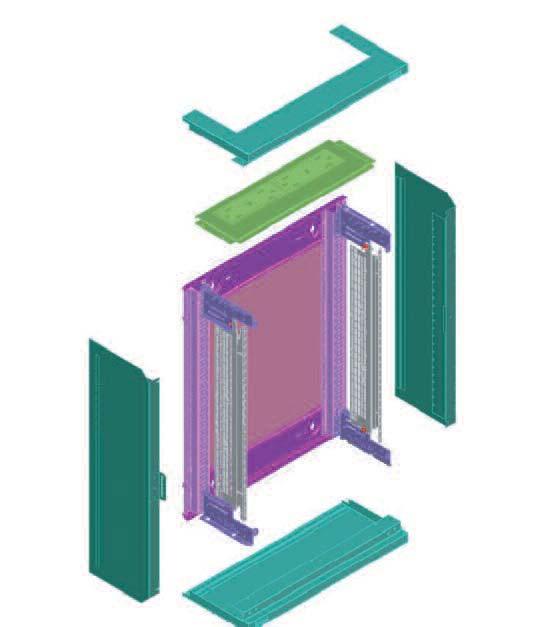

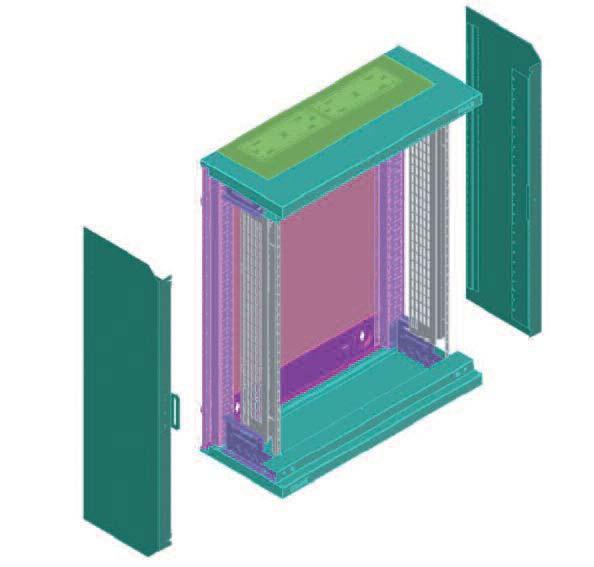

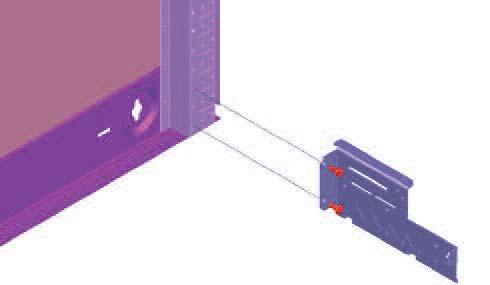

16 Falon kívüli IP30 elosztók összeszerelése Elosztók BPZ-MSW szerelő oldalfallal BP-TBP-...-CE BP-FLP-...-2K (3 változat) BPZ-SP-...-MSW (BPZ-MSW-vel való felhasználásra) BPZ-MSW-... BP-MF-... BP-TBP-... (2 változat) Szerelés menete: 1. BPZ-CTS-L rögzítőket szerelni a BP-MF alapkeretre, a BPZ-CTS-L rögzítők a BP-MF szállítási terjedelem részét képezik (a.) a 160

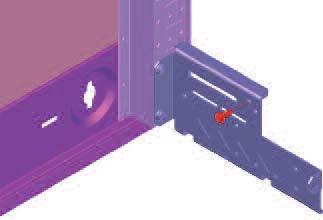

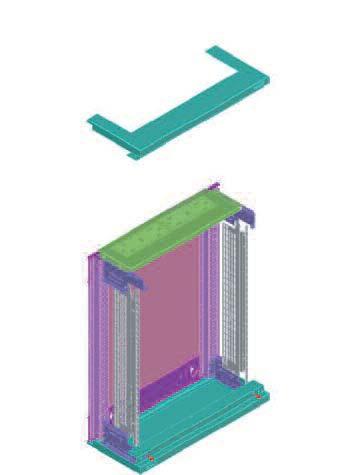

17 b Xboard+ elosztórendszer 2. Csavart előre becsavarozni, amely majd alsó ütközőt képez a BPZ-MSW szerelő oldalfal számára (b.) 3. A készüléktartó keretet - külön, esetleg már készülékezett keret, mely alaptartóeleme a BPZ-MSW szerelő oldalfal - a BPZ-MSW oldalfalak alsó hornyával az alsó ütközőre helyezni (c.) 4. A BPZ-MSW oldalfalakat megfelelő helyzetbe billenteni (d.) 5. A keretet a felső ütközőcsavarral rögzíteni (e.) 6. BP-FLP kábelbevezető lemezeket csavarokkal rögzíteni a BPZ-CTS-L rögzítőkre. Kivágás nélküli fenéklemezt felhelyezni (ha szükséges) (f, g.) 8. Kivágás nélküli fenéklemezt csavarokkal rögzíteni a BPZ-CTS-L rögzítőkhöz (h.) 9. Tetőlemezt felhelyezni a kábelbevezető lemezre (i.) e d c f i g h 161

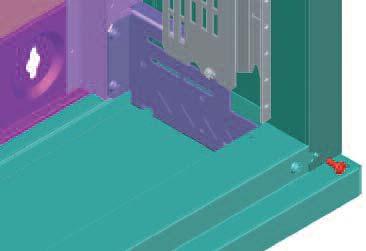

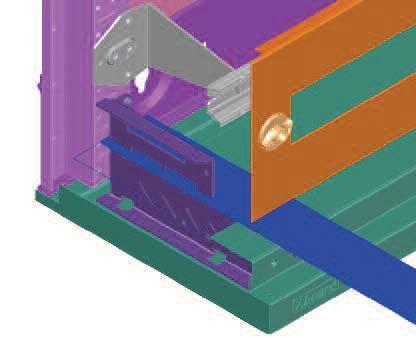

18 10. Kivágással ellátott tetőlemezt csavarokkal rögzíteni a BPZ-CTS-L rögzítőkre (j.) 11. BPZ-SP-MSW oldalfalakat felhelyezni (k.) 12. BPZ-SP-MSW oldalfalakat rögzíteni (l.) j k l M6 x 12 M6 x

19 Kiindulási (alap)pont az előlapok szereléséhez Kijelölni alulról az első előlap alsó élét Szabványos 150 mm előlapmagasság esetén alulról az első készülék középpontja 75 mm-re helyezkedik el az alappont fölött Alappont a készüléktartó sínek és az előlapok felszereléséhez (a második furat alulról) Kijelöli az alsó előlap alsó élét Készüléktartó sínek felszerelése I. Hátsó szerelés alapkeretre II. Szerelés BPZ-MSW szerelő oldalfalakra BPZ-DINR... (szerelés közvetlenül a hátsó alapkeretre, maximális beépítési mélység) BPZ-DINR...-T (szerelés tartótoronyra, tartósínek mélységi pozíciója megválasztható) BPZ-DINR...-B (szerelés rögzített mélységű tartóra) BPZ-DINR... + BEL... (BPZ-MSW oldalfalakra szerelve), csak BPZ-SP-MSW oldalfalak használatakor alkalmazható Típusok és rendelési számok: 61. oldal 163

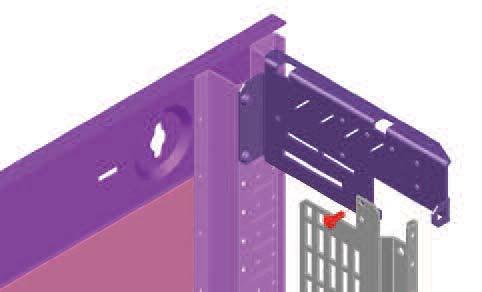

20 BPZ-MSW szerelő oldalfalak szerelése Szerelés menete: 1. Csavarokat rögzíteni, melyek majd alsó ütközőként funkcionálnak (a.) 2. A BPZ-MSW szerelő oldalfalat az alsó ütközőre helyezni (b.) 3. A BPZ-MSW szerelő oldalfalat megfelelő helyzetbe billenteni (c.) 4. A felső ütközőt csavarral rögzíteni (d.) 5. Az alsó ütközőcsavart meghúzni Megjegyzések: Általában egy komplett készüléktartó keretet szoktak beépíteni, mely esetleg már külön, munkapadon készülékezve és huzalozva lett. A készüléktartó keret alaptartóeleme a BPZ-MSW szerelő oldalfal (1 pár), készüléktartó sínek, szerelőlapok. a Alsó ütköző Felső ütköző c d b Típusok és rendelési számok: 58. oldal 164

21 Acéllemez ajtók BP-DS Homlokoldalra szerelve Az ajtó gyorsan fel- és leszerelhető Jobb- vagy balpántos Nyitási szög pontos zár forgózárral Anyag: acéllemez, porbevonat, RAL 7035 vastagság 1 mm Szállítási terjedelem: 1 ajtó, készlet a földelés bekötéséhez 30 8 Átlátszó ajtók (acéllemez kerettel) BP-DT Homlokoldalra szerelve Az ajtó gyorsan fel- és leszerelhető Jobb- vagy bal zsanáros Nyitási szög pontos zár forgózárral Anyag: acéllemez, porfestékkel bevonva, RAL 7035 vastagság 1 mm (acéllemez) vastagság 2 mm (plexiüveg) Szállítási terjedelem: 1 ajtó, készlet a földelési csatlakozáshoz 30 8 Típusok és rendelési számok: 48. oldal 165

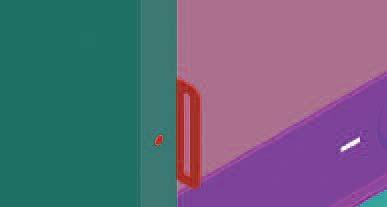

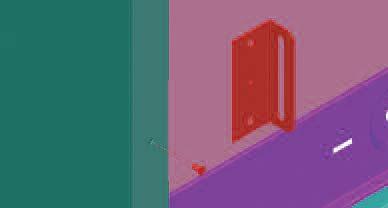

22 BP-DS ajtó felszerelése Szerelés menete: 1. Zárnyelv ellendarabot felszerelni a megfelelő oldalra (részlet) (a, b.) Az alkatrész az oldalfalakkal együtt szállítva 2. Ajtót behelyezni kb. 90 -os nyitási szöggel (c.) 3. Zsanércsapokat behelyezni (d.) 4. A csapokat a műanyag sarokmerevítőben rögzíteni (e.) 2. részlet 1. részlet 1. részlet a b 2. részlet c d e 166

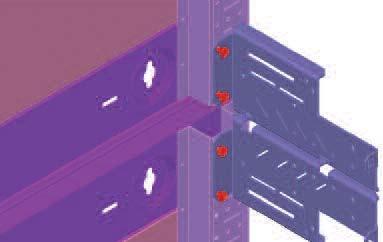

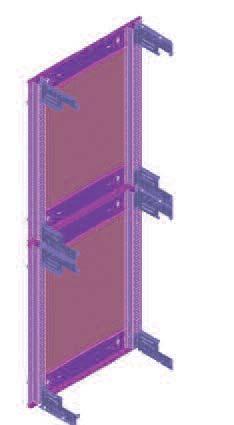

23 Vízszintes tokozat összekötők BP-MFL Elosztók egymás fölötti felszereléséhez IP30 falon kívüli elosztókhoz BP-MSL-lel kombinálható az elosztók keresztkombinációja esetén Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 1 vízszintes/középső tokozat összekötő, 2 szerelőelem, csavarok Szerelési mód: Egy elosztópárhoz csak egy készlet tető-/fenéklemezt kell használni 1. A BP-MF alapkeretet a helyére rögzíteni (a.) 2. A BPZ-CTS-L rögzítők csavarjait az elosztók csatlakozása mellett oldalt meglazítani (b.) 3. A szerelőelemeket a meglazított csavarokra helyezni (c.) b a c Típusok és rendelési számok: 49. oldal 167

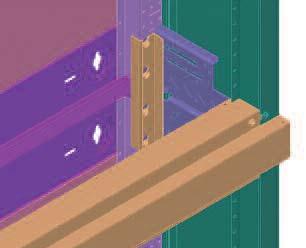

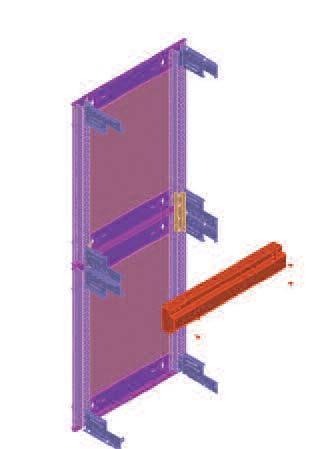

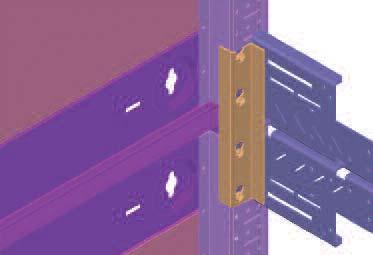

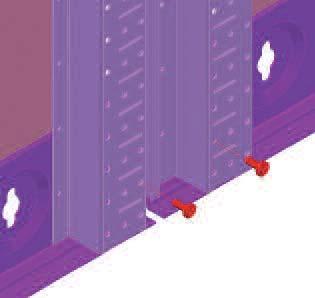

24 4. A rögzítőcsavarokat meghúzni (d.) 5. A keresztirányú összekötőprofilt felhelyezni (e.) 6. A keresztirányú összekötőprofilt felerősíteni (f.) 7. Tető és fenéklemezeket (BP-TBP) felszerelni (g.) 8. BP-SP, BPZ-SP-MSW oldalfalakat felszerelni (h.) 9. BP-DS ajtókat felszerelni (i.) d e f g h i 168

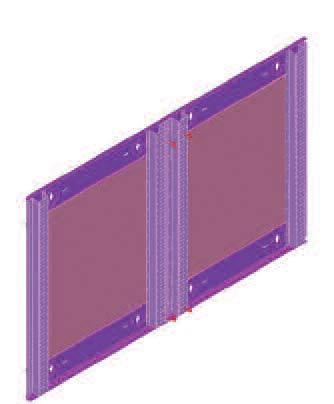

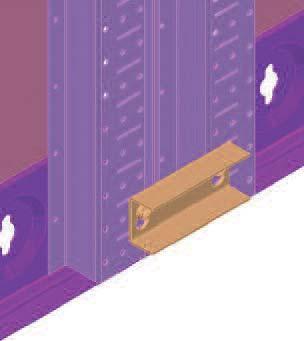

25 Függőleges tokozat összekötők BP-MSL Elosztók egymás melletti (párhuzamos) felszereléséhez BP-MFL-lel kombinálható az elosztók keresztkombinációja esetén Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 1 függőleges/középső tokozat összekötő, 2 szerelőelem, csavarok Szerelési mód: Az eljárás a BP-MSL és a BP-MSL-MSW esetén ugyanaz Elosztópárokhoz a BP-SP, BPZ-SP-MSW oldalfalakból csak egy készletet kell használni 1. A BP-MF alapkeretet a helyére illeszteni (a.) 2. A rögzítőcsavarokat előre meglazítani (b.) 3. A rögzítőelemeket felhelyezni (c.) 4. A csavarokat rögzíteni (d.) a b c d Típusok és rendelési számok: 49. oldal 169

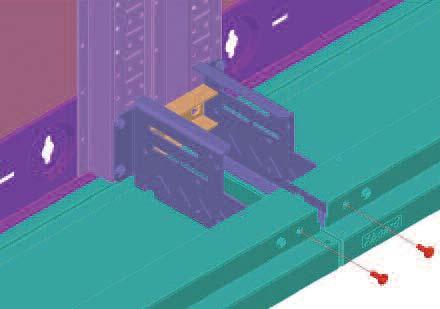

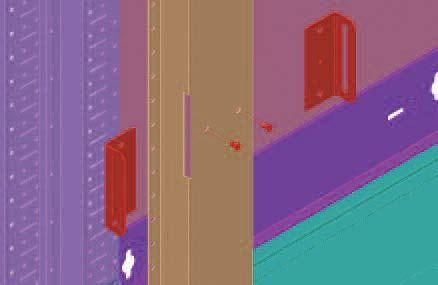

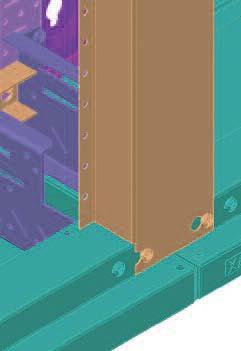

26 5. BPZ-CTS-L rögzítőket felszerelni a BP-MF alapkeretre, a BPZ-CTS-L rögzítőket a BP-MF szállítási terjedelme tartalmazza (e.) 6. Tető- és fenéklemezeket (BP-TBP) felszerelni (f.) 7. A tokozat összekötő csavarjait előre meghúzni (g.) 8. A függőleges összekötőprofilt felhelyezni (h.) 9. A függőleges összekötőprofilt rögzíteni (i.) e f g h i 170

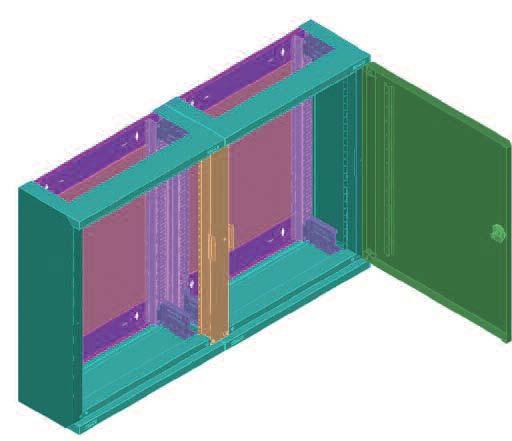

27 10. Összekapcsolt elosztópár (j.) 11. A zárnyelv ellendarabokat felszerelni (k., l., m.) 12. Az ajtókat felszerelni (n.) A maximális nyitási szög elérése érdekében a két elosztónak az ajtónyíláshoz képest ellenkező irányban kell lennie j k l m n 171

28 58,5 120 Xboard+ elosztórendszer Falon kívüli installációs elosztók nedves helyiségekhez IP54 BPM-O... A hegesztett kivitel kiváló stabilitást biztosít Földelt fémborítások Bőséges hely a kábelezés számára Változtatható belső elrendezés levehető szerelőkerettel vagy anélkül Strukturált, több szintű felépítés a könnyű és hatékony szereléshez Megfordítható ajtópánt Műszaki adatok Elektromos Kivitel EN /3, EN Védettségi fokozat I Védettség IP54 Névleges feszültség 415 VAC / 50 Hz Névleges áram 630 A (függ a gyűjtősíntartó rendszertől) Földelési csatlakozások Alapkeret M8 hegesztett csap Ajtó M6 hegesztett csap Max. megengedett veszteségi teljesítmény [W] az elosztóba épített készülékekre összesen, 35 C környezeti hőmérsékleten: Mag. / Szél. [mm] Méretek [mm] A A4 C1 Mechanikai Anyag acéllemez Festékbevonat foszfátozott és poliészter porbevonat Szín szürke RAL 7035 Ajtó sjtó rejtett pántokkal, Nyitási szög 100 Ajtózár két-szakállú kulcsos zár; 3-pontos zár kibillenthető karral Kábelbevezetés felső nyitott kábelbevezetés, F3A karimákhoz előkészítve Tömítés hab Ütésállósági osztály IK07 B1 B2 C2 A2 Típusok és rendelési számok: 50. oldal Típusjelölés Külső méretek Belső méretek Fali rögzítő szögvas Kábel F3A mennyiség (előlap) - nyílások távolsága kivágás nyílások Szél. Mag. Mély. Szél. Mag. Mély. Szél. Mag. A1 B1 C1 A2 B2 C2 A3 B3 A4 BPM-O-400/ BPM-O-400/ BPM-O-400/ BPM-O-400/ BPM-O-400/ BPM-O-600/ BPM-O-600/ BPM-O-600/ BPM-O-600/ BPM-O-600/ BPM-O-800/ BPM-O-800/ BPM-O-800/ BPM-O-800/ BPM-O-800/ BPM-O-1000/ BPM-O-1000/ BPM-O-1000/ BPM-O-1200/ BPM-O-1200/

29 Készüléktartó-sínek szerelése hátsó keretre (BPZ-MSW szerelőkeret nélkül) Az előlapok BPZ-FPS tartókra szerelve (nem része a BPM-O elosztó szállítási terjedelmének) Hegesztett kivitel, a tokozat oldallapjai nem szerelhetők le BPZ-WAB Fali rögzítő szögvasak (külön kell megrendelni) F3A-... Kábelkarimák (külön kell megrendelni) BPM-O-... Falon kívüli elosztó ajtóval IP54 BPZ-FPS... Előlap felfogó BPZ-DINR... A készüléktartó-sínek rögzítőkkel szerelhetők a hátsó keretre BPZ-FP-... Előlap felfogó 173

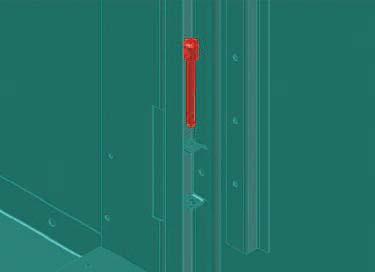

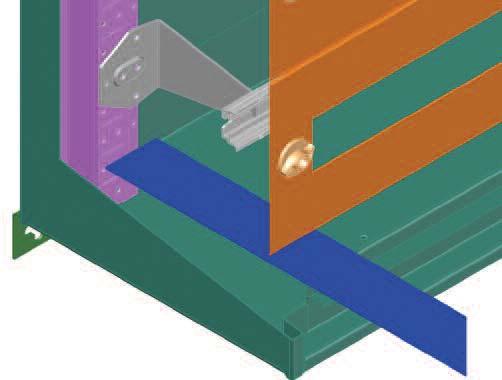

30 Készüléktartó-sínek szerelése BPZ-MSW szerelőkerettel Szerelés BPZ-CTS-L sarokrögzítőkre (nem része a BPM-O elosztó szállítási terjedelmének) A BPZ-MSW szerelő oldalfalak szerelési módja megegyezik az IP30 változatéval (lásd 164. oldal) Előlapok közvetlenül a BPZ-MSW-re szerelve Hegesztett kivitel, a tokozat oldallapjai nem szerelhetők le BPZ-CTS-L Sarokrögzítő a BPZ-MSW szerelő oldalfal szereléséhez, N/PE kapocstartó beépítéséhez is használható BPZ-MSW... Szerelő oldalfalak BPZ-WAB Fali rögzítő szögvasak F3A-... Kábelkarimák BPM-O-... Falon kívüli elosztó ajtóval IP54 BPZ-DINR... Készüléktartó-sínek BPZ-MSW oldalfalakra szerelve BPZ-MSW... Szerelő oldalfalak BPZ-CTS-L Sarokrögzítő BPZ-MSW oldalfalak szereléséhez, N/PE kapocstartó beépítéséhez is használható BPZ-FP-... Előlapok 174

31 Kiindulási (alap)pont az előlapok szereléséhez Kijelölni alulról az első előlap alsó élét Szabványos 150 mm előlapmagasság esetén alulról az első készülék középpontja 75 mm-re helyezkedik el az alappont fölött Xboard+ elosztórendszer Alappont a készüléktartó sínek és az előlapok felszereléséhez (a második furat alulról) Kijelöli az alsó előlap alsó élét 175

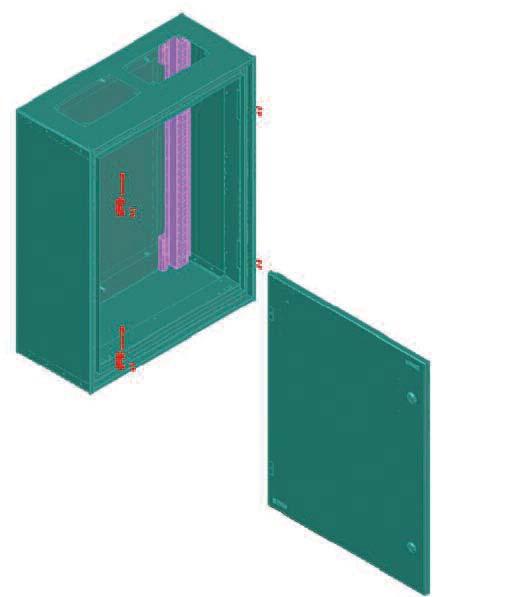

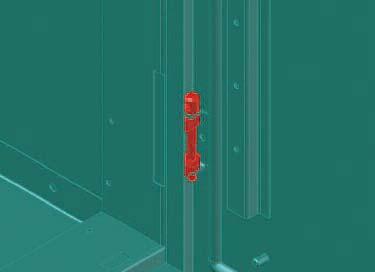

32 Ajtónyítás irányának megváltoztatása Szerelési mód: 1. Ajtót kinyitni (kb. 90 -os szögben) (a.) 2. Zsanércsapokat eltávolítani (b.) 3. Ajtót levenni (c.) 4. A másik oldalról a pántokat és csavarokat leszerelni (d.) 5. Zsanérpántokat felszerelni a másik oldalra ill. a leszerelt alkatrészeket átszerelni az eredeti oldalra (az IP54 megtartásához szükséges) (e.) 6. Az ajtót elforgatni (f.) 7. Az ajtót felszerelni (g.) 8. Zsanércsapokat behelyezni (h.) a b h e c, d f g 176

33 Álló elosztók IP30 BP-F Földelt fémborítások A hegesztett kivitel kiváló stabilitást biztosít Bőséges hely a kábelezés számára Változtatható belső elrendezés levehető szerelőkerettel vagy anélkül Megfordítható ajtópánt Műszaki adatok Elektromos Kivitel EN /3, EN Védettségi fokozat I Védettség IP30 Névleges feszültség 415 VAC / 50 Hz Névleges áram 1200 A (függ a gyűjtősíntartó rendszertől) Földelési csatlakozások Alapkeret M8 hegesztett csap Ajtó M6 hegesztett csap Max. megengedett veszteségi teljesítmény [W] az elosztóba épített készülékekre összesen, 35 C környezeti hőmérsékleten: Mag. / Szél. [mm] Mechanikai Anyag acéllemez, vastagság 1 mm Festékbevonat foszfátozott és poliészter porbevonat Szín szürke RAL 7035 Ajtó ajtók rejtett pántokkal, ajtó kiakasztható 90 -nál nagyobb szögben Nyitási szög 167 Ajtózár csuklós kilincs forgózárral; 3-pontos, kibillenthető karral (40 mm-es zárbetéthez) Kábelbevezetés a különböző borítások lehetővé teszik a kábel bevezetését alulról és/vagy felülről ajtóval ellátott elosztók, átvezető karimákkal felszerelve, ajtó nélküli elosztók vaklemezekkel felszerelve, melyek BP-TBP tető-/fenéklemezekkel helyettesíthető Ütésállósági osztály IK07 Méretek [mm] A C1 173 Típusjelölés Külső méretek Belső méretek Szél. Mag. Mély. Szél. Mag. Mély. A1 B1 C1 A2 B2 C2 ajtó nélkül / ajtóval BP-F-400/17/ ,5 / BP-F-400/20/ ,5 / BP-F-600/17/ ,5 / BP-F-600/20/ ,5 / BP-F-800/17/ ,5 / BP-F-800/20/ ,5 / BP-F-1000/17/ ,5 / BP-F-1000/20/ ,5 / BP-F-1200/17/ ,5 / BP-F-1200/20/ ,5 / B1 B2 C2 A2 Típusok és rendelési számok: 52. oldal 177

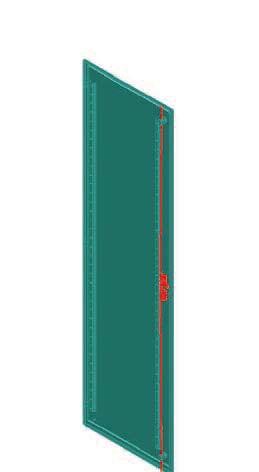

34 Acéllemez ajtók BPZ-DS Homlokoldalra szerelve Az ajtó gyorsan fel- és leszerelhető Jobb- vagy balpántos Nyitási szög pontos forgózár, 3-pontos zár kibillenthető karral Anyag: acéllemez, porbevonat, RAL 7035 vastagság 1 mm Szállítási terjedelem: 1 ajtó, készlet a földelés bekötéséhez A szerelés módja vagy az ajtó nyitásirányának megváltoztatása ugyanúgy, mint a falon kívül elosztóknál 7, ,2 Átlátszó ajtók BPZ-DT Homlokoldalra szerelve Az ajtó gyorsan fel- és leszerelhető Jobb- vagy balpántos Nyitási szög pontos forgózár, 3-pontos zár kibillenthető karral Anyag: acéllemez, porfestékkel bevonva, RAL 7035 vastagság 1 mm 4 mm temperált biztonsági üveg Szállítási terjedelem: 1 ajtó, készlet a földelés bekötéséhez A szerelés módja vagy az ajtó nyitásirányának megváltoztatása ugyanúgy, mint a falon kívül elosztóknál 7,2 30 7,2 A kibillenthető kar cseréje az ajtó nyitásirányának megváltoztatásához 1. Rudakat leszerelni a zárszerkezetről levenni (a.) 2. Rudakat leszerelni a rögzítő kapcsokból kivenni (b.) A A b b a a B B Típusok és rendelési számok: oldal 178

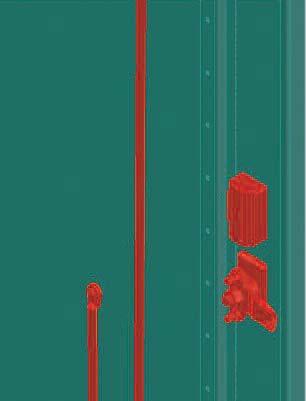

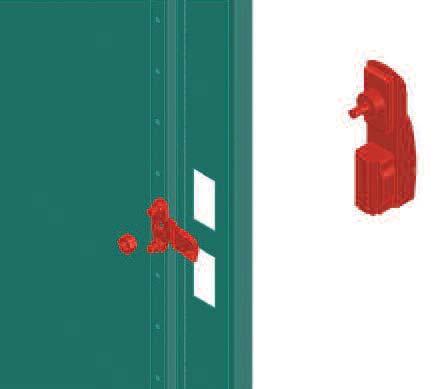

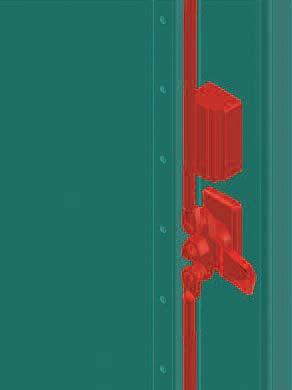

35 3. Reteszt leszerelni és magát a kart eltávolítani (c.) 4. A kart szerelvényével és a retesszel együtt elforgatni (d.) 5. Rudakat felszerelni a rögzítőkapcsokba becsavarni (e.) 6. Rudakat felszerelni a zárszerkezetbe behelyezni (f.) Megjegyzés: A rudak különbözőek, ezért ügyelni kell a megfelelő elhelyezésre (A és B hosszúságú rudak). c d e B A f B e B f f A e A 179

36 Álló elosztók nedves helyiségekhez IP54 BPM-F Földelt fémborítások A hegesztett kivitel kiváló stabilitást biztosít Bőséges hely a kábelezés számára Változtatható belső elrendezés levehető szerelőkerettel vagy anélkül Megfordítható ajtópánt Műszaki adatok Elektromos Kivitel EN /3, EN Védettségi folozat I Védettség IP54 Névleges feszültség 415 VAC / 50 Hz Névleges áram 1200 A (függ a gyűjtősíntartó rendszertől) Földelési csatlakozások Alapkeret M8 hegesztett csap Ajtó M6 hegesztett csap Max. megengedett veszteségi teljesítmény [W] az elosztóba épített készülékekre összesen, 35 C környezeti hőmérsékleten: Mag. / Szél. [mm] Mechanikai Anyag acéllemez Festékbevonat foszfátozott és poliészter porbevonat Szín szürke RAL 7035 Ajtó ajtó fedett pántokkal Nyitási szög 100 Ajtózár két-szakállú kulcsos zár; 3-pontos, kibillenthető karral Kábelbevezetés nyitott kábelbevezetés alul és/vagy felül, F3A karimákhoz előkészítve Ütésállósági osztály IK07 Méretek [mm] A A3 58 C1 120 B1 B2 C2 A2 Típusok és rendelési számok: 55. oldal Típusjelölés Külső méretek Belső méret Karimák Szél. Mag. Mély. Szél. Mag. Mély. F3A nyílások A1 B1 C1 A2 B2 C2 A3 mennyisége BPM-F-400/ BPM-F-400/ BPM-F-600/ BPM-F-600/ BPM-F-800/ BPM-F-800/ BPM-F-1000/ BPM-F-1000/ BPM-F-1200/ BPM-F-1200/

37 Lábazat homlokfedél BPZ-FS Magasság: 100 mm vagy 200 mm Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 1 homlokfedél, csavarok Lábazat oldalfedél BPZ-SS Magasság 100 mm vagy 200 mm Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 2 oldalfedél, csavarok BPZ-FS-... Homlokfedél (1 db a csomagban) BPZ-SS-... Oldalfedél (1 pár a csomagban) BPZ-FS-... Homlokfedél (1 db a csomagban) Típusok és rendelési számok: 56. oldal Előlap-felfogó készletek BPZ-FPS Előlapok felszereléséhez BPZ-MSW használata nélkül, közvetlen felszerelés az elosztókeretbe Anyag: 2 mm acéllemez, horganyzott Szállítási terjedelem: 1 pár előlap támasz, rögzítőanyag Típusok és rendelési számok: 58. oldal 181

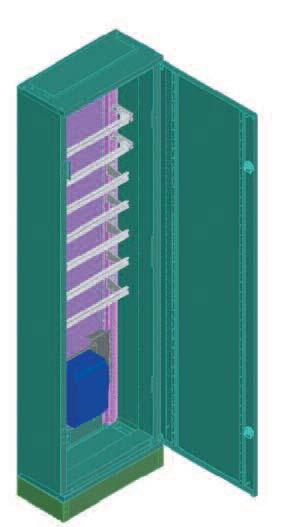

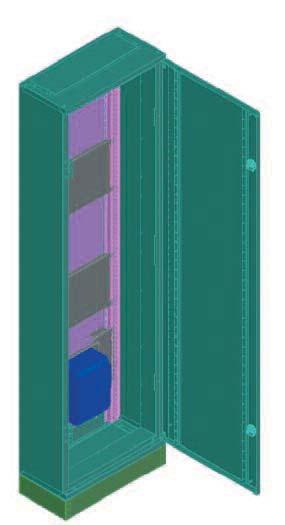

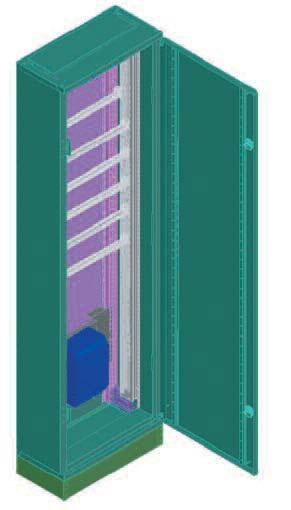

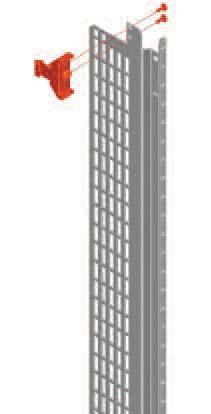

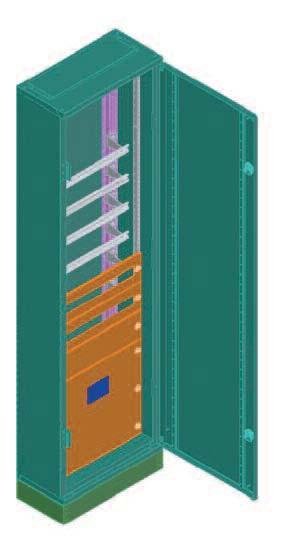

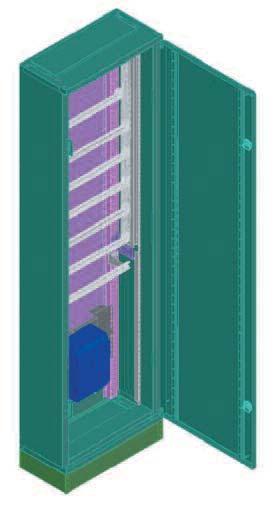

38 Lehetséges változatok BP(M)-F belső konfigurációjához A belső szerelvények beépítése megegyezik a BP-F (IP30) és a BPM-F (IP54) változattal lásd oldaltól 1. BPZ-MPL szerelőlapok és szerelőkészletek beépítése (pl. BPZ-NZM) közvetlenül a hátsó keretre. Az előlapok a BPZ-FPS támaszok segítségével szerelhetők fel. 2. BPZ-MPL szerelőlapok vagy szerelőkészletek (pl. BPZ-NZM) és a készüléktartó-sínek egyidejű felszerelése közvetlenül a hátsó keretre. A készüléktartó-sínek felszerelése történhet BPZ-TF/2 rögzítőkkel (készlet a BPZ-DINR B sínnel) vagy közvetlenül a hátsó keretre. Készülékek beépítésre abban az esetben áll a legnagyobb mélységű tér rendelkezésre, ha közvetlenül hátsó keretre történik a készüléktartó-sínek rögzítése. KIsebb mélységű készülékekhez az állítható mélységű BPZ-TA/2 tartótorony alkalmazása célszerű (készletben: BPZ-DINR T sínnel együtt szállítva). Ebben az esetben a készüléktartó-sínt BEL rögzítőelemekkel kell felszerelni. 3. Példa előlapok BPZ-FPS tartó segítségével történő felszerelésére. 4. BPZ-MSW szerelő oldalfalak alkalmazása. A készüléktartó-síneket BEL rögzítőelemek segítségével kell a BPZ-MSW-re szerelni. A szerelőlapok és a készüléktartósínek szintén közvetlenül a hátsó keretre szerelhetők. Az előlapot az elosztó teljes magasságában a BPZ-MSW oldalfalakra kell erősíteni. A BPZ-MSW szerelőkeret beépítése megegyezik a falon kívüli elosztóknál ismertetettel, azaz BPZ-CTS-L sarokrögzítőkkel történik. A BPZ-CTS-L sarokrögzítők nem tartoznak az elosztó szállítási terjedelmébe. Szerelési útmutatót lásd 164. oldal. 5. BPZ-MSW szerelő oldalfalak alkalmazása az elosztó nem teljes magasságához. Pl. betáplálás és installációs rész egy mezőben való kombinációja. A BPZ-MSW rövid szerelő oldalfalakat BPZ-CTS-L rögzítőkkel az elosztó sarkaiba, BPZ-CTS-S rögzítőkkel az elosztó közepére (magassági) kell szerelni. A rögzítők nem részei az elosztó szállítási terjedelmének. Az előlapokat BPZ-MSW-re kell szerelni az installációs szakaszban. Ha a betáplálásokhoz is szükség van előlapok alkalmazására, akkor azok felfogásához megfelelő magasságú BPZ-FPS tartót kell használni. 6. BPZ-MSW szerelő oldalfalak alkalmazása több térrész kialakítására. Pl. nehéz, sok készüléket tartalmazó mezők könnyebb szereléséhez; erősáramú és gyengeáramú részek osztott kialakítására stb. Feltétlenül ügyelni kell a BPZ-CTS-S rögzítő megfelelő helyzetére (a kivágásnak a BPZ-MSW ellenkező oldalán kell lennie)

39 Elválasztó keretek osztott felépítéshez BPZ-SF 1000 mm vagy 1200 mm széles álló szekrény belső felosztásához. BPZ-SF alkalmazásával 600/400 ill. 600/600 vagy 400/600 mm széles belső felosztás érhető el Anyag: Tartóprofil: horganyzott acéllemez Borító homloklemez: acéllemez RAL 7035 porfestékkel bevonva A tartóprofilokat (hátsó keret) szegecsekkel, a borító homloklemezt csavarokkal kell felszerelni Szállítási terjedelem: 2 profil, 1 borító homloklemez, csavarok Szerelő oldalfalak BPZ-MSW Szerelő oldalfalak falon kívüli elosztókhoz Alkalmazhatók süllyesztett, falon kívüli és álló elosztókhoz is installációs készülékek beépítésének megkönnyítésére Adapterrel önálló XVTL elosztókhoz is használhatók Lehetővé teszik készüléktartó keret összeállítását, azaz a készülékek felszerelését (pl. munkapadon), valamint a huzalozás elkészítését az elosztón kívül. A készüléktartó keret alaptartóeleme a BPZ-MSW szerelő oldalfal (1 pár), készüléktartó sínek, szerelőlapok. Anyag: Acéllemez, horganyzott Szállítási terjedelem: 1 pár szerelő oldalfal Kiegészítő rögzítőhorog BPZ-SNAP Lehetővé teszi BPZ-MSW keret szerelését süllyesztett elosztókba Szállítási terjedelem: 2 rögzítőhorog BPZ-SNAP BPZ-MSW Típusok és rendelési számok: 56., 58. oldal 183

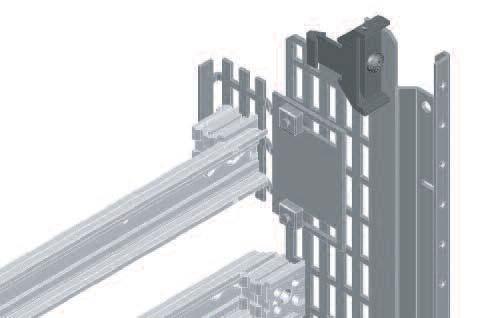

40 BPZ-MSW szerelőkeret alkalmazásai Készüléktartó-sínek alkalmazásai Rögzítőelem BEL... Készüléktartó-sín BPZ-DINR... Rögzítőhorog BPZ-SNAP (csak oldalfalak szerelésére alkalmas süllyesztett elosztókhoz) Szerelő oldalfalak BPZ-MSW... Mélységi tartókengyel TIW-1: Csak 240 mm mély falidobozú süllyesztett elosztókba szerelhető Lehetővé teszi a készülékbeépítési mélység megnövelését Figyelem: A mélységi tartókengyel a szerelő oldalfal belső oldala felől szerelendő, ellenkező esetben az elkészült készüléktartó keret nem billenthető be a süllyesztett elosztó házába Mélységi készüléktartó sín: BPZ-DINR sín TIW-1-gyel (poz.1) készülékek szerelése előlap mögött (pl. vezérlések, sorkapcsok, N/PE kapcsok stb.) Mélységi készüléktartó-sín szerelése BEL hátoldalára (poz.2) készülékek szerelése előlap mögött (pl. vezérlések, sorkapcsok, N/PE kapcsok stb.) Készüléktartó-sín készülékek szerelése előlap mögött (poz.3) pl. vezérlések, sorkapcsok, N/PE kapcsok stb. Készüléktartó-sín - nagyáramú készülékekhez (poz.4) pl. kompakt megszakítók (NZM1) NZM1-XC35 adapterrel Készüléktartó sín szabványos sorolható rendszerű készülékek beépítésére, előlap 45 mm készülékkivágáshoz (poz.5) Kivágás készüléktartó sín 100 mm szerelési magasságához TIW-1 mélységi tartókengyel összeszerelés részlete Mélységi tartókengyel TIW-1: Csak 240 mm mély falidobozú süllyesztett elosztókba szerelhető Figyelem: A mélységi tartókengyel a szerelő oldalfal belső oldala felől szerelendő, ellenkező esetben az elkészült készüléktartó keret nem billenthető be a süllyesztett elosztó házába Falon kívüli elosztókhoz, álló elosztókhoz és XVTL elosztókhoz XVTL-BP-F adapterrel, a TIW-1 mélységi tartókengyelt alkallmazni csak beépített helyzetben lehetséges ,8 117, ,8 Poz ,8 Poz.1 83,8 Poz.2 Poz.3 83,8 Poz.2 Poz.3 71,8 71,8 Poz.4 Poz.4 47,8 47, Poz.5 25 Poz (1) 12 (2) 12 (3) 12 (4) (5) 62, (1) 12 (2) 12 (3) 12 (4) (5) 62,5 Típusok és rendelési számok: 58. oldal 184

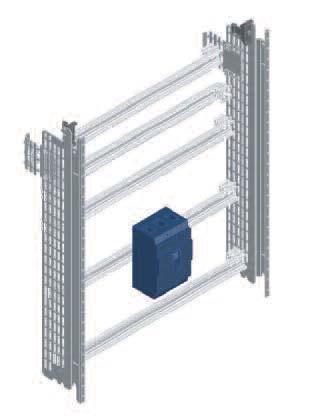

41 Szerelőlapok alkalmazásai Rögzítőelem BEL... BPZ-MPL... Rögzítőhorog BPZ-SNAP (csak oldalfalak szerelésére alkalmas süllyesztett elosztókhoz) Szerelő oldalfalak BPZ-MSW... Mélységi tartókengyel TIW-1: Csak 240 mm mély falidobozú süllyesztett elosztókba szerelhető. Lehetővé teszi a készülékbeépítési mélység megnövelését Figyelem: A mélységi tartókengyel a szerelő oldalfal belső oldala felől szerelendő, ellenkező esetben az elkészült készüléktartó keret nem billenthető be a süllyesztett elosztó házába Mélységi szerelőlap: BPZ-MPL szerelőlap TIW-1-gyel (poz.1) készülékek szerelése előlap mögött pl. vezérlések, sorkapcsok, N/PE kapcsok stb. Mélységi szerelőlap szerelése BEL hátoldalára (poz.2) készülékek szerelése előlap mögött pl. vezérlések, sorkapcsok, N/PE kapcsok stb. Szerelőlap - nagyáramú készülékekhez (poz.3) pl. kompakt megszakítók (NZM2) Szerelőlap - nagyáramú készülékekhez (poz.4) pl. biztosítók, kompakt megszakítók (NZM1) Poz Poz.2 73 Poz.3 49 Poz (1) 12 (2) 12 (3) 12 (4) (5)

42 Készülékek beépítése tartósínre kezelési lehetőséggel 47,8 Poz ,5 12 (1) 12 (4) (5) (2) 12 (3) 12 Készüléktartó-sín (poz.5) Készülékek szerelése előlap mögött (pl. védelmi készülékek kézi működtetésének lehetősége nélkül) ,8 112,8 Poz.1 Mélységi készüléktartó-sín: BPZ-DINR sín TIW-1-gyel szerelve (a szerelési mélység finoman állítható) 83,8 Poz.2 Poz.3 Mélységi készüléktartó-sín szerelése BEL hátoldalára Készüléktartó-sín Készülékek szerelése szerelőlapra Mélységi szerelőlap: BPZ-MPL szerelőlap TIW-1-gyel (poz.1) (a szerelési mélység finoman szabályozható) 75 Poz Poz.2 Mélységi szerelőlap szerelése BEL hátoldalára (poz.2) (nagy beépítési mélységű készülékekhez) 73 Poz.3 Szerelőlap - nagyáramú készülékekhez (poz.3) (közepes beépítési mélységű készülékekhez) 49 Poz.4 Szerelőlap - nagyáramú készülékekhez (poz.4) (kis beépítési mélységű készülékekhez) (1) 12 (2) 12 (3) 12 (4) (5)

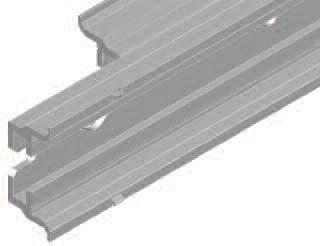

43 Biztosító (LTS) beépítése 49 Biztosító (NH00) BPZ-MPL szerelőlap Beépítési mélység: 49 mm Biztosító (NH1) BPZ-MPL szerelőlap Beépítési mélység: 73 mm Biztosító (NH2) BPZ-MPL szerelőlap Beépítési mélység: 85 mm NZM1 megszakítók beépítése BPZ-NZM...-MSW szerelőkészletek alkalmazása ajánlott NZM1 és NZM2 megszakító süllyesztett elosztókban történő szereléséhez Beépítés készüléktartó sínre (poz.4) A megszakító a szükséges mélységi pozíció eléréséhez NZM1-XC35 kiegyenlítővel kerül felerősítésre Előlapként 45 mm-es kivágással ellátott BPZ-FP előlap használható NZM1 Fontos: Figyelemmel kell lenni a készüléktartó sín mechanikai igénybevételére több megszakító beépítésekor csavarodásveszély Ebben az esetben a tartósínhez merevítést kell használni egy másik készüléktartó felhasználásával (az első mögé szerelve) A hátsó, második sínt megfelelő mértékben le kell rövidíteni A készüléktartó-sín megerősítése Sín készülékek szereléséhez Megerősítés két sín összefogásával (egymásnak háttal); a hátsó sínt mindkét oldalon kb. 40 mm-rel meg kell rövidíteni; az összefogáshoz az előfúrt lyukak használhatók Hátsó sín (megerősítés) 187

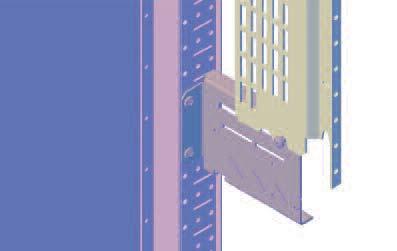

44 NZM3 megszakítók beépítése Mélységi tartókengyel TIW-1: Csak 240 mm mély falidobozú süllyesztett elosztókba szerelhető. Figyelem: A mélységi tartókengyel a szerelő oldalfal belső oldala felől szerelendő, ellenkező esetben az elkészült készüléktartó keret nem billenthető be a süllyesztett elosztó házába 124 Szerelőlap BPZ-MPL es mélység a mélységi tartókengyelen A pontos mélység a TIW-1 megfelelő rögzítésével állítható be Szerelés előlap nélkül illetve előlappal BPZ-FPP-...-BL műanyag betétű előlap lehetséges alkalmazása (a kivágást a tényleges elrendezésnek megfelelően a szerelés során kell kialakítani) Megjegyzés: NZM3 megszakítók falon kívüli vagy álló elosztókba történő szereléséhez ajánlatos BPZ-NZM... beépítőkészletet használni 188

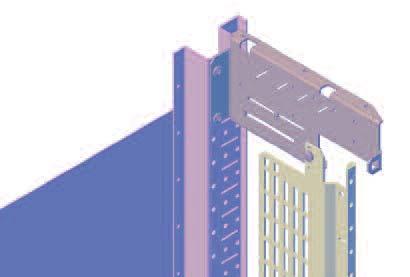

45 Sarokrögzítő készletek BPZ-CTS Közvetlenül az BP-MF alapkeret perforált profiljára szerelve BPZ-TSB sorkapocstartó-sín rögzítéséhez BPZ-MSW szerelő oldalfalak rögzítéséhez Ha BPZ-CTS-S rögzítőket szerelnek BPZ-MSW rövid szerelő oldalfalak esetén, ügyelni kell a rögzítők megfelelő pozícionálására; a rögzítő hajlatában a négyzet alakú kivágásnak a BPZ-MSW külsö oldalán kell lennie Szállítási terjedelem: 1 pár rögzítő (ba- és jobb oldalra), csavarok Beépítési helyek: BP-MF BPZ-CTS-L BPZ-CTS-L BPZ-MSW BPZ-CTS-S BPZ-CTS-L BP-MF BPZ-MSW BPZ-CTS-S Típusok és rendelési számok: 58. oldal 189

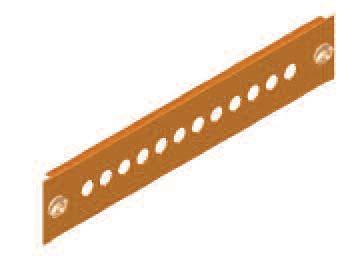

46 Előlapok kivágás nélkül BPZ-FP-..-BL Üres helyek lefedésére vagy a kezelés nélküli készülékek, alkatrészek eltakarására Anyag: acéllemez, porfestékkel bevonva RAL 7035 Fém előlapok önföldelő gyorsrögzítőkkel Szállítási terjedelem: 1 előlap Méretek [mm] B1 Típusjelölés Külső méretek Szélesség Magasság A1 B1 BPZ-FP-400/..-BL , 100, 150, 200, 250, 300 BPZ-FP-600/..-BL , 100, 150, 200, 250, 300 BPZ-FP-800/..-BL , 100, 150, 200, 250, 300 BPZ-FP-1000/..-BL , 100, 150, 200, 250, 300 BPZ-FP-1200/..-BL , 100, 150, 200, 250, 300 A1 Előlapok 45 mm készülékkivágással BPZ-FP Sorolható készülékek lefedéséhez Anyag: acéllemez, porfestékkel bevonva RAL 7035 Fém előlapok önföldelő gyorsrögzítőkkel Szállítási terjedelem: 1 előlap B2 B1 Méretek [mm] Típusjelölés Külső méretek Belső méretek Szél. Mag. Szél. Mag. A1 B1 A2 B2 TE BPZ-FP-400/ , BPZ-FP-600/ , BPZ-FP-800/ , BPZ-FP-1000/ , BPZ-FP-1200/ , A2 A1 Előlap műanyag betéttel BPZ-FPP-...-BL Anyag: acéllemez, porfestékkel bevonva RAL 7035 Fém előlapok önföldelő gyorsrögzítőkkel Műanyag betét anyaga: 2 mm PVC, a RAL 7035-höz hasonló színben Szállítási terjedelem: 1 előlap, műanyag betét B2 B1 Méretek [mm] Típusjelölés Külső méretek Belső méretek Szél. Mag. Szél. Mag. A1 B1 A2 B2 BPZ-FPP-400/300-BL BPZ-FPP-600/300-BL BPZ-FPP-600/500-BL BPZ-FPP-800/300-BL BPZ-FPP-800/500-BL A2 A1 Előlapok RMQ-Titan működtető és jelzőkészülékekhez BPZ-FP-...-RMQ Anyag: acéllemez, porfestékkel bevonva RAL 7035 Fém előlapok önföldelő gyorsrögzítőkkel Szállítási terjedelem: 1 előlap Méretek [mm] Típusjelölés Külső méretek RMQ furatok száma Szél. Mag. A1 B1 BPZ-FP-400/100-RMQ BPZ-FP-600/100-RMQ o 22,3 A1 B1 Típusok és rendelési számok: oldal 190

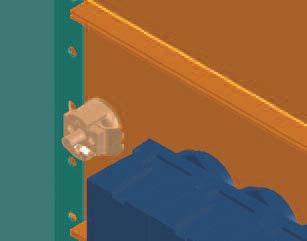

47 Példák az előlapok alkalmazására Előlap kivágás nélkül BPZ-FP...-BL Előlap RMQ-Titan vezérlő készülékekkel BPZ-FP-...-RMQ Előlap készülékkivágással BPZ-FP Átlátszó ajtó működtető és jelzőkészülékekkel előlapra szerelve Önföldelő gyorsrögzítő hátulnézete Az előlapok vezető összekötése a vázszerkezethez Típusvizsgált megoldás 191

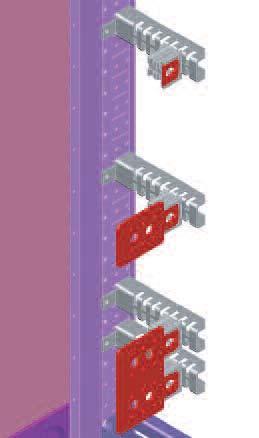

48 Készüléktartó-sín készletek BPZ-DINR Installációs készülékek beépítéséhez Állítható szerelési mélységű tartókészletek BPZ-DINR...T Szállítási terjedelem: 1 db készüléktartó-sín, 2 db tartótorony, 2 db BEL01 rögzítőelem, csavarok Csak 10 készletet tartalmazó csomagokban szállítva Rögzített szerelési mélységű tartókészletek BPZ-DINR...B Szállítási terjedelem: 1 db készüléktartó-sín, 2 db fix rögzítő, csavarok Csak 10 készletet tartalmazó csomagokban szállítva Rögzítéskor az elosztó földelési rendszerébe bekötésre kerül, típusvizsgált megoldás Rögzítők BPZ-T Készüléktartó sínek-szereléséhez (BPZ-MSW nélkül) Tartótorony BPZ-TA/2 állítható szerelési mélységhez Lehetővé teszi a szerelési mélység beállítását 12 mm-es lépésekben Szállítási terjedelem: 2 db állítható rögzítő, csavarok Rögzített mélységű tartó BPZ-TF/2 Szállítási terjedelem: 2 db fix rögzítő, rögzítőanyag Rögzítéskor az elosztó földelési rendszerébe bekötésre kerül, típusvizsgált megoldás Rögzítőelemek BEL Készüléktartó-sínek BPZ-TA tartótornyokra vagy BPZ-MSW szerelő oldalfalakra történő szereléséhez Fehér BEL12 - földeletlen rögzítőelem Zöld BEL01 - önföldelő rögzítőelem Szereletlen BEL12A - földeletlen és szereletlen rögzítőelem Szállítási terjedelem: 2 db rögzítőelem Kiegyenlítők SAA, tartófülek STL Az SAA kiegyenlítők feladata, hogy kiegyenlítsék a BEL rögzítőelem mélyedését Az SAA kiegyenlítők lehetővé teszik szerelvénylapok és más, nem a BEL rögzítőelemre tervezett eszközök felszerelését ezekre a rögzítőelemekre Az STL tartófülek ugyanúgy használhatók, mint az SAA, ezeket a tartófüleket szerelőtoldattal lehet megnagyobbítani SAA STL1 STL2 Típusok és rendelési számok: 61. oldal 192

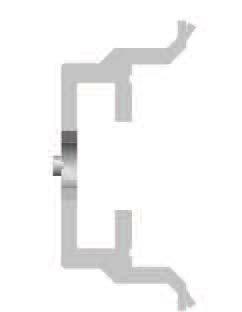

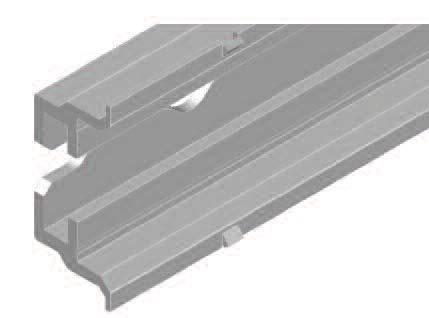

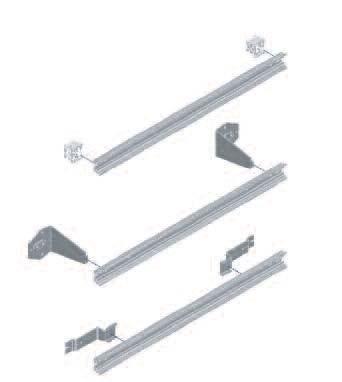

49 Készüléktartó-sínek BPZ-DINR Installációs készülékek szereléséhez Anyag: Alumínium Szállítási terjedelem: 1 készüléktartó-sín 15 Méretek [mm] Típusjelölés Külső méretek Mag. Szél. Mély. A 25 24,5 35 BPZ-DINR BPZ-DINR BPZ-DINR BPZ-DINR A Lyukak KKW vezetékcsatorna mélyítőtartók szereléséhez 15 BEL rögzítőelem sín felszereléséhez BPZ-TA tartótornyokra vagy BPZ-MSW oldalfalra BPZ-TF tartó sín hátsó keretre szereléséhez KKW-... mélyítőtartó vezetékcsatornák felszereléséhez (a készüléktartó-sínt a kábelcsatorna szélességének megfelelően le kell rövidíteni részleteket lásd a KKW mélyítők alkalmazásainál) Készüléktartó-sín profilja - részlet Meghatározza a sín aktív területének kijelölését, azaz amelyen készülékek helyezhetők el (a BPZ-FP-... előlapok kivágásához képest) A horony lehetővé teszi EGM-4, EGM-5 vagy EGM-F csúszóanyák behelyezését (ETM-4, EGM-5 kombinálásával) 193

50 Kábelrögzítő C-profilok BPZ-KAS A sín lehetővé teszi a kábelek húzásmentesítését közvetlenül a kábel belépési pontjánál Kábelbilincsek szereléséhez Falon kívüli vagy álló elosztókhoz is használható Közvetlenül a kábelbevezetés fölött kell felerősíteni Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 kábel-húzásmentesítő sín, 2 rögzítő szeglet, rögzítőanyag BPZ-KAS kábelrögzítő-sín, felül/alul szerelve falon kívüli elosztókon belül közvetlenül a kábelbevezetés fölött; a kábelbilincseket (pl. NWS-K/AC) a sín felszerelése előtt kell felhelyezni BPZ-KAS kábelrögzítő-sín, szétszerelve BPZ-KAS kábelrögzítő-sín, összeszerelve, előkészítve a falon kívüli elosztó hátsó keretére történő felszereléshez Mélyítőtartó vezetékcsatornákhoz KKW Vezetékcsatornák felszerelséhez, melyek mélysége 60 mm (KKW-40) vagy 80 mm (KKW-DIN) Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 vezetékcsatorna mélyítő Szabványos (nem rövidített) készüléktartó-sín Felfogás BEL rögzítőelemmel KKW mm mély vezetékcsatornák szereléséhez Felfogás BEL rögzítőelemmel KKV-DIN 80 mm mély vezetékcsatornák szereléséhez Felfogás BEL rögzítőelemmel A sínt a függőleges vezetékcsatorna szélességének megfelelően le kell vágni A vezetékcsatorna maximimális szélessége 80 mm Példa vezetékcsatorna-rendszer kialakítására BP-MF alapkeretre szereléssel Lerövidített készüléktartó-sín KKW-40 mélyítővel 60 mm mély vezetékcsatornákhoz vagy Lerövidített készüléktartó-sín KKW-DIN mélyítővel 80 mm mély vezetékcsatornákhoz A sínt a függőleges vezetékcsatorna szélességének megfelelően kell levágni A vezetékcsatorna maximimális szélessége 80 mm. BPZ-CP sín vízszintes vezetékcsatorna szereléséhez A mélységi pozíciót illeszteni kell a függőleges vezetékcsatorna mélységéhez Standard hosszúságú készüléktartó-sín (sorolható készülékek beépítéséhez) Típusok és rendelési számok: 62. oldal 194

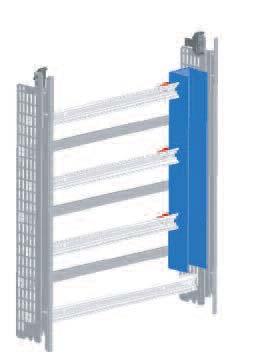

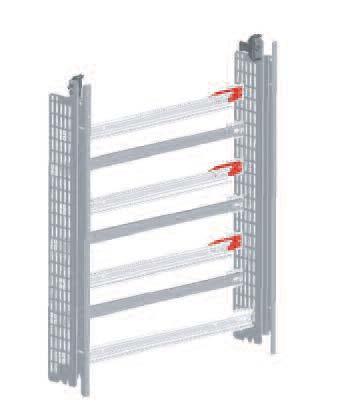

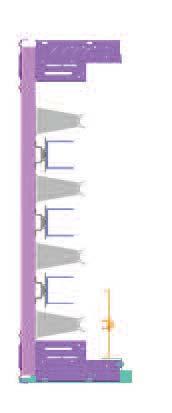

51 Függőleges vezetékcsatorna felszerelhető bal, jobb vagy mindkét oldalon Példa vezetékcsatorna-rendszer kialakítására BPZ-MSW szerelő oldalfal alkalmazásával Lerövidített készüléktartó-sín KKW-40 mélyítővel 60 mm mély vezetékcsatornákhoz vagy Lerövidített készüléktartó-sín KKW-DIN mélyítővel 80 mm mély vezetékcsatornákhoz A sínt a függőleges vezetékcsatorna szélességének megfelelően le kell vágni A vezetékcsatorna maximimális szélessége 80 mm BPZ-CP... sín vízszintes vezetékcsatorna szereléséhez A mélységi pozíciót illeszteni kell a függőleges vezetékcsatorna mélységéhez Standard hosszúságú készüléktartó-sín (sorolható készülékek beépítéséhez) Megjegyzés: Falon kívüli és álló elosztók esetén a kábelcsatornák a készüléktartó sínek alatt BPZ-CDB kábelcsatorna tartókra is szerelhető (ebben az esetben a készüléktartó sínek nincsenek lerövidítve). 195

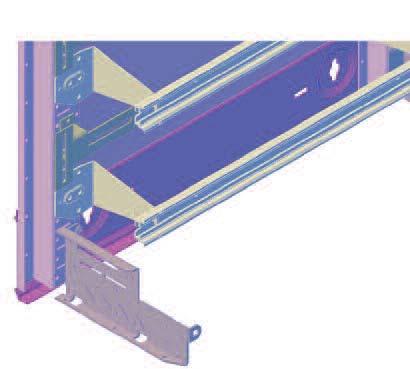

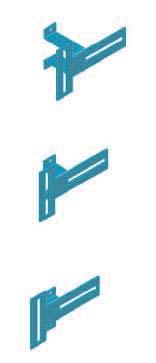

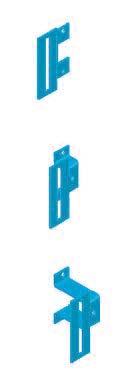

52 Vezetékcsatorna tartóelemek BPZ-CDB 400 mm elosztószélességhez 80 mm (BPZ-CDB), 60 mm (BPZ-CDB23) vagy 40 mm (BPZ-CDB58) mély vezetékcsatornák szereléséhez falon kívüli vagy álló elosztók esetén Nagyobb szélesség esetén BPZ-CDB../CP tartóelemeket kell használni Anyag: acéllemez, horganyzott Szállítási terjedelem: 2 tartóelem, csavar A szerelés és az alkalmazások áttekintése Vezetékcsatorna tartóelemek BPZ-CDB Szerelés hátsó keretre (csak falon kívüli vagy álló elosztók esetén) A típust a vezetékcsatorna magasságának megfelelően kell megválasztani BPZ-CDB tartóelemek vezetékcsatornákkal felszerelve (400 mm elosztószélesség esetén) BPZ-CDB58 BPZ-CDB23 C1 C2 C3 BPZ-CDB C4 Méretek [mm] Típusjelölés Rögzítőelem Ajánlott vezeték- Max. függőleges Max. vízszintes magasság csatorna magasság vezetékcsatorna vezetékcsatorna magasság magasság C1 C2 C3 C4 BPZ-CDB BPZ-CDB BPZ-CDB Típusok és rendelési számok: 62. oldal 196

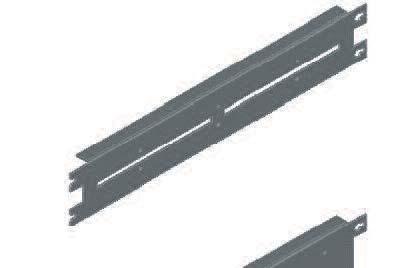

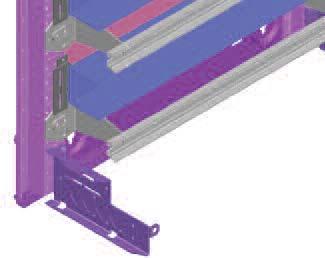

53 Vezetékcsatorna tartóelemek BPZ-CDB../CP mm elosztószélességhez 80 mm (BPZ-CDB8/CP), 60 mm (BPZ-CDB23/CP) vagy 40 mm (BPZ-CDB58/CP) mély vezetékcsatornák szereléséhez falon kívüli vagy álló elosztók esetén Tartóelemek a BPZ-CP sínnel együtt szállítva Anyag: acéllemez, horganyzott Szállítási terjedelem: 2 tartóelem, csavarok A szerelés és az alkalmazás áttekintése BPZ-CDB-... vezetékcsatorna rögzítőelemek Szerelés hátsó keretre (csak falon kívüli és álló elosztók) 600 mm és szélesebb elosztók esetén A típust a vezetékcsatorna magasságának megfelelően kell megválasztani, a vezetékcsatornát a tartóelemmel ellátott C-profilú sínre kell szerelni Előny a vezetékcsatorna nagyobb mechanikai stabilitása C-profilú sín BPZ-CP-... BPZ-CDB rögzítőelemek vezetékcsatornákkal felszerelve ( mm elosztószélesség esetén) C-profilú sín BPZ-CP-... Felszerelés a két készüléktartó-sín közé a szerelőkeretre, az elosztó középvonalához legközelebbi lyukba BPZ-CDB58/CP Vezetékcsatorna rögzítőelemek BPZ-CDB-... BPZ-CDB23/CP BPZ-CDB58/CP C1 C2 C3 C4 Méretek [mm] Típusjelölés Rögzítőelem Ajánlott vezeték- Max. függőleges Max. vízszintes magasság csatorna magasság vezetékcsatorna vezetékcsatorna magasság magasság C1 C2 C3 C4 BPZ-CDB8/CP BPZ-CDB23/CP BPZ-CDB58/CP Típusok és rendelési számok: 62. oldal 197

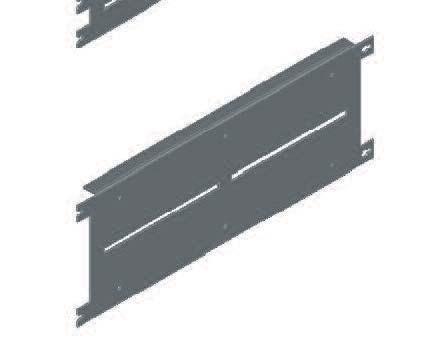

54 Univerzális szerelőlapok BPZ-MPL Gyűjtősín-tartók és számos egyéb készülék felszereléséhez Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 szerelőlap, csavarok Szerelőlapok horonnyal Méretek [mm] Típusjelölés Szélesség Magasság BEL elemek száma az egyik oldalon A1 A2 A3 A4 B1 B2 BPZ-MPL BPZ-MPL BPZ-MPL , BPZ-MPL BPZ-MPL , BPZ-MPL BPZ-MPL BPZ-MPL , BPZ-MPL BPZ-MPL , BPZ-MPL BPZ-MPL BPZ-MPL , BPZ-MPL BPZ-MPL , A2 A4 A3 A1 B BPZ-MPL30 B1 B A2 A3 A4 A3 115 = = 115 A1 2B B2 BPZ-MPL80 B 130 B2 B1 B1 A2 A3 A4 A3 69 = = 69 A1 BPZ-MPL180 Típusok és rendelési számok: 63. oldal 198

55 Univerzális szerelőlapok BPZ-MPL Teli szerelőlapok Méretek [mm] Típusjelölés Szélesség Magasság BEL elemek száma az egyik oldalon A1 A2 B1 B2 BPZ-MPL BPZ-MPL *) BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL *) BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL *) BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL *) BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL *) BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL BPZ-MPL A2 A1 B2 B1 BPZ-MPL350, 650, 950, 1150, 1450, 1650, 1950 A2 A1 B2 B1 BPZ-MPL100, 200, 300, 400, 500 *) BPZ-MPL szerelőlapok csak 425 mm széles önálló XVTL elosztókhoz használhatók, melyek közvetlenül elosztókeretre, XVTL-BRA/IC250 konzolokra vagy függőlegs XVTL-VP profilokra szerelhetők. Típusok és rendelési számok: 63. oldal 199

56 Alkalmazási példák BPZ-MPL szerelőlapokhoz Rögzítőelem BEL... Univerzális szerelőlap BPZ-MPL Tartótorony BPZ-TA Rögzítőelem BEL... Szerelőlap BPZ-MPL... BEL... elemek segítségével a BPZ-TA tartótoronyra erősítve; a szerelési mélység beállítható (tápegységekhez, mérőkészülékekhez stb.) Szerelőlap BPZ-MPL... közvetlenül a hátsó szerelőkeretre rögzítve (védőrelékhez, mérőkészülékekhez, N/PE kapcsokhoz stb.) 200

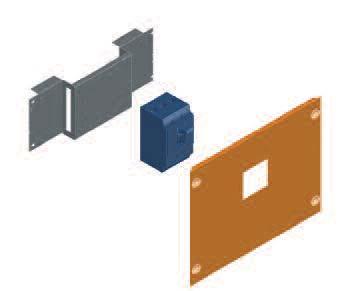

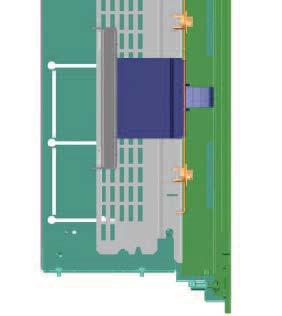

57 NZM beépítőkészletek BPZ-NZM BPZ-NZM... beépítőkészletek NZM1...3 megszakítókhoz (a megszakító helyzete függőleges vagy vízszintes) falon kívüli vagy álló elosztók esetén BPZ-NZM...-MSW beépítőkészletek NZM1 és NZM2 megszakítók szereléséhez (a megszakító helyzete függőleges vagy vízszintes) süllyesztett elosztók esetén Anyag: Előlap: acéllemez, porfestékkel bevonva RAL 7035 Szerelőlap: acéllemez, horganyzott Fém előlapok önföldelő gyorscsatlakozóval...-rh kivitel forgókarral felszerelt megszakítókhoz, csak falon kívüli vagy álló elosztókhoz Szállítási terjedelem: 1 szerelőlap, 1 előlap, csavarok NZM1 NZM2 I O I O O I O I I O I O NZM3 = = Méretek [mm] Típusjelölés Előlap Szerelőlap Külső méretek Külső méretek Szél. Mag. Szél. Mag. A3 B2 A1 B1 A2 A4 C BPZ-NZM1-400-MV ,5 BPZ-NZM2-400-MV ,5 BPZ-NZM3-400-MV BPZ-NZM1-600-MV ,5 BPZ-NZM2-600-MV ,5 BPZ-NZM3-600-MV BPZ-NZM1-800-MV ,5 BPZ-NZM2-800-MV ,5 BPZ-NZM3-800-MV BPZ-NZM1-600-MH ,5 BPZ-NZM2-600-MH ,5 BPZ-NZM1-800-MH ,5 BPZ-NZM2-800-MH ,5 BPZ-NZM1/MSW-400-MV ,5 BPZ-NZM2/MSW-400-MV ,5 BPZ-NZM1/MSW-600-MV ,5 BPZ-NZM2/MSW-600-MV ,5 BPZ-NZM1/MSW-800-MV ,5 BPZ-NZM2/MSW-800-MV ,5 BPZ-NZM1/MSW-600-MH ,5 BPZ-NZM2/MSW-600-MH ,5 BPZ-NZM1/MSW-800-MH ,5 BPZ-NZM2/MSW-800-MH ,5 BPZ-NZM1-400-MV-RH ,5 BPZ-NZM2-400-MV-RH ,5 BPZ-NZM3-400-MV-RH BPZ-NZM1-600-MV-RH ,5 BPZ-NZM2-600-MV-RH ,5 BPZ-NZM1-800-MV-RH ,5 BPZ-NZM2-800-MV-RH ,5 BPZ-NZM1-600-MH-RH ,5 BPZ-NZM2-600-MH-RH ,5 BPZ-NZM1-800-MH-RH ,5 BPZ-NZM2-800-MH-RH ,5 B1 C A1 A2 A4 A3 B2 Kivágást meghatározó modul beállítás a nyílnak felfelé kell néznie Íves kivágás: Meghatározza a modul tengelyét vízszintes felszereléshez Ékes kivágás: Meghatározza az előlap tengelyét függőleges felszereléshez Íves kivágás: - a készülék modul tengelyét jelöli ki - az előlap tengelyét határozza meg vízszintes szerelésnél Ékes kivágás: - az előlap tengelyét határozza meg függőleges szerelésnél (a szerelőlap helyzetét az előlap tengelye határozza meg) Típusok és rendelési számok: 64. oldal 201

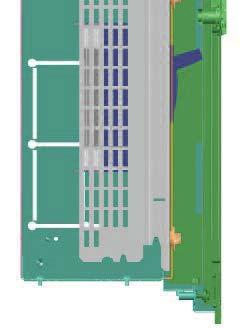

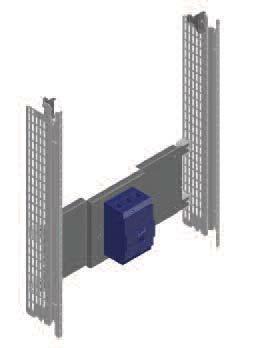

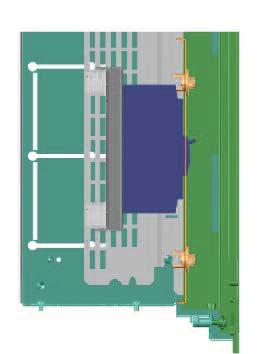

58 BPZ-NZM...-MSW beépítőkészletek alkalmazásai Süllyesztett elosztókhoz használhatók 1-es és 2-es típusméretű NZM megszakítókhoz A megszakító függőleges vagy vízszintes beállítása Szerelés BPZ-MSW oldalfalra BEL rögzítőelemek segítségével Szerelési mód: 1. Megszakító rögzítése a készlet szerelőlapjára 2. A készülékezett szerelőlap felszerelése BEL rögzítőelemek alkalmazásával 3. Az előlap rögzítése NZM1 megszakító, függőleges beépítéssel NZM1 megszakító, vízszintes beépítéssel NZM2 megszakító, függőleges beépítéssel 202

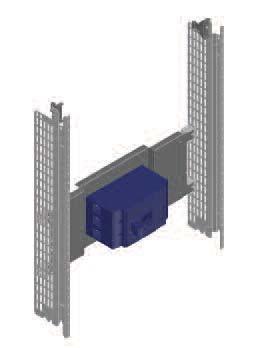

59 NZM2 megszakító, vízszintes beépítéssel BPZ-NZM...-RH beépítőkészletek alkalmazásai Példa falon kívüli elosztó esetén (álló elosztóknál is alkalmazható) Szerelési mód: 1. Megszakító rögzítése a készlet szerelőlapjára (a.) 2. A készülékezett szerelőlap felszerelése BEL rögzítőelemek alkalmazásával (b.) 3. Az előlap rögzítése (c.) 4. A forgatókar felszerelése (d.) a, b c d 203

60 Megszakító pozíciója az elosztóban Az NZM megszakítók mélysége a típusmérettől függően 17,5 mm-es lépésekben változhat A B méret az elosztó tengelyétől való távolságot határozza meg C2 C1 C2 C1 C2 C1 71 o8 A A 71 o40 B B A B méret az ajtó tengelye és a forgatókar tengelye közti távolságot adja meg 204

61 Megszakító beépítés falon kívüli elosztók (IP30) Méretek [mm] Típusjelölés C1 C2 Típusjelölés A B = b B = - c [mm] [mm] [mm] NZM BPZ-NZM1-...-MH ,25 7,5 - NZM1-XTVD ) NZM1/2-XV4 2) BPZ-NZM1-...-MH ,25-7,5 BPZ-NZM1-...-MV , NZM BPZ-NZM2-...-MH ,25-17,55 NZM2-XTVD ) NZM1/2-XV4 2) BPZ-NZM2-...-MH ,25 17,5 - BPZ-NZM2-...-MV ,8 0 - NZM ,5 BPZ-NZM3-...-MV , NZM3-XTVD ) Megszakító beépítés álló elosztók (IP30) Méretek [mm] Típusjelölés C1 C2 Típusjelölés A B = b B = - c [mm] [mm] [mm] NZM BPZ-NZM1-...-MH ,25 7,5 - NZM1-XTVD... 5) NZM1/2-XV4 2) BPZ-NZM1-...-MH ,25-7,5 BPZ-NZM1-...-MV , NZM BPZ-NZM2-...-MH ,25-17,55 NZM2-XTVD... 6) NZM1/2-XV4 2) BPZ-NZM2-...-MH ,25 17,5 - BPZ-NZM2-...-MV ,8 0 - NZM ,5 BPZ-NZM3-...-MV , NZM3-XTVD ) NZM3/4-XV4 8) 1) Forgatókar ajtókuplunggal NZM1-XTVD fekete / szürke, a karnál zárható, NZM1-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM1-XTVDR piros / sárga, a karnál és a készüléknél zárható 2) Hosszabbító tengely NZM1/2-XV ) Forgatókar ajtókuplunggal NZM2-XTVD fekete / szürke, a karnál zárható, NZM2-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM2-XTVDR piros / sárga, a karnál és a készüléknél zárható 4) Forgatókar ajtókuplunggal NZM3-XTVD fekete / szürke, a kllincsnél zárható, NZM3-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM3-XTVDR piros / sárga, a karnál és a készüléknél zárható 5) Forgatókar ajtókuplunggal NZM1-XTVD fekete / szürke, a karnál zárható, NZM1-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM1-XTVDR piros / sárga, a karnál és a készüléknél zárható 6) Forgatókar ajtókuplunggal NZM2-XTVD fekete / szürke, a karnál zárható, NZM2-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM2-XTVDR piros / sárga, a karnál és a készüléknél zárható 7) Forgatókar ajtókuplunggal NZM3-XTVD fekete / szürke, a karnál zárható, NZM3-XTVDV fekete / szürke, a karnál és a készüléknél zárható, NZM3-XTVDR piros / sárga, a karnál és a készüléknél zárható 8) Hosszabbító tengely NZM3/4-XV

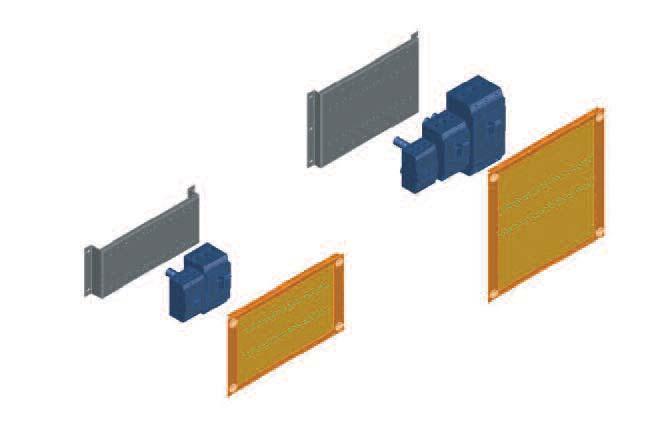

62 Beépítőkészletek több NZM megszakító beépítéséhez BPZ-NZM.X... Több függőleges beépítésű NZM megszakító beépítéséhez Anyag: Előlap: keret - acéllemez, porbevonattal, RAL 7035 betét - 2 mm PVC műanyag Szerelőlap: acéllemez, horganyzott Fém előlapok önföldelő gyorscsatlakozóval Falon kívüli vagy álló elosztókhoz Szállítási terjedelem: 1 szerelőlap, 1 előlap, csavarok Méretek [mm] Típusjelölés N *) Szerelőlap Előlap Megjegyzés: Klt. Megsz. A1 A2 B1 A3 A4 B2 B3 B4 B5 BPZ-NZM1X-400-MV 2 NZM Kivágás az előlapon elkészítve BPZ-NZM1X-600-MV 4 NZM Kivágás az előlapon elkészítve BPZ-NZM1X-800-MV 7 NZM Kivágás az előlapon elkészítve BPZ-NZM2X-400-MV 2 NZM NZM x készlet távtartó NZM1/2-XAB BPZ-NZM2X-600-MV 3 NZM NZM x készlet távtartó NZM1/2-XAB BPZ-NZM2X-800-MV 5 NZM NZM x készlet távtartó NZM1/2-XAB BPZ-NZM3X-600-MV 3 NZM NZM x készlet távtartó NZM1/2-XAB NZM x készlet távtartó NZM1/2-XAB BPZ-NZM3X-800-MV 4 NZM NZM x készlet távtartó NZM1/2-XAB NZM x készlet távtartó NZM1/2-XAB *) Adott típusú, 3-pólusú megszakítók maximális száma. A1 A2 Kivágás-vonal az előlap műanyag betétjén A kivágást a szerelés során kell elkészíteni a megszakítók adott helyzetének megfelelően A1 A2 A1 A2 B1 B3 B2 B4 B5 B1 B3 B2 B4 B5 B1 B3 B2 A4 A3 A4 A3 A4 A3 A1 A2 Ebben az esetben a különböző méretű megszakítók egy szerelőlapra kerülnek; ekkor az NZM1/2-XAB távtartók a kisebb méretű megszakító alatt kell alkalmazni A táblázat tartalmazza a távtartók szükséges számát A1 A2 B1 B5 B3 B2 B1 B2 B3 B4 A4 A3 Kivágás-vonal az előlap műanyag betétjén B5 B4 A4 A3 A kivágást a szerelés során kell elkészíteni a megszakítók adott helyzetének megfelelően; a méretek eltérnek a megszakító adott típusai esetén, melyeket a táblázatban megtalálhatóak Típusok és rendelési számok: 65. oldal 206

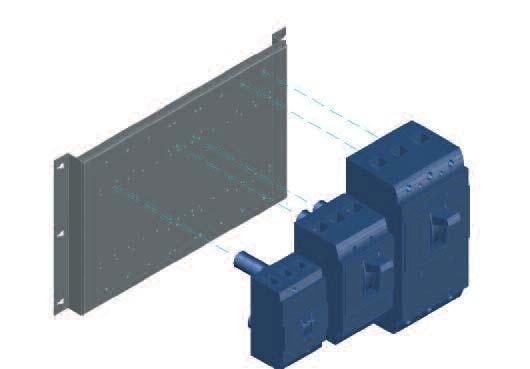

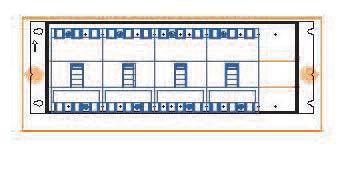

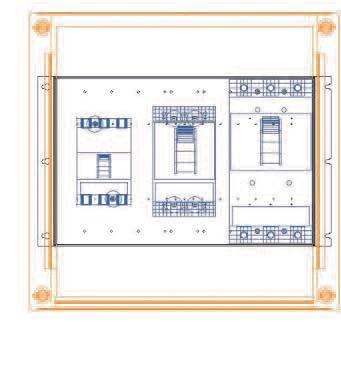

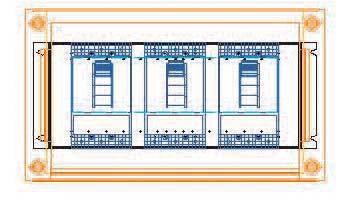

63 A szerelőfuratok elhelyezkedése a megszakítók adott típusai esetén (BPZ-NZM3X-...) Xboard+ elosztórendszer NZM3 NZM2 NZM1 NZM1 NZM2 NZM3 BPZ-NZM1X-... BPZ-NZM2X-... BPZ-NZM3X

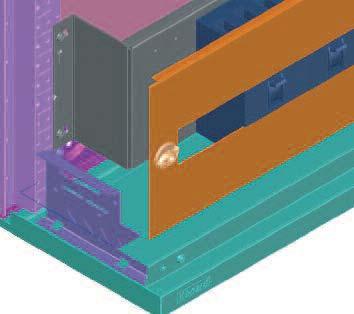

64 Az NZM megszakítók főbb méretei NZM3 4-pólusú NZM3 3-pólusú NZM2 3-pólusú 105 NZM2 4-pólusú 140 NZM1 4-pólusú NZM1 3-pólusú , ,5 43 Xboard+ elosztórendszer , , A BPZ-NZM1X beépítőkészlet alkalmazása falon kívüli elosztóban A modul beállítását meghatározó kivágás (a nyílnak felfelé kell néznie) A modul tengelyét kijelölő kivágás. 208

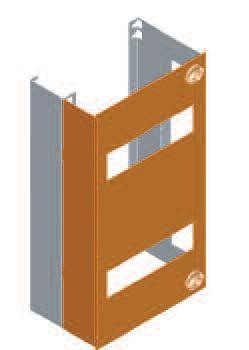

65 Fogyasztásmérőhelyek BPZ-MT-... Mérőhelyek fogyasztásmérő közvetlen vagy ZBR mérőóralemezekkel történő felszereléséhez Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 1 mérőhely, rögzítőanyag (csavarok szereléshez, valamint a mérőkereszthez) 33 C1 Nyílások hátsó keretre történő rögzítéshez (falon kívüli és álló elosztókba történő beépítéshez) B2 B1 C A1 A2 Nyílások BPZ-MSW szerelő oldalfalakon vagy BPZ-FPS felfogón történő rögzítéshez (BPZ-MSW nélkül falon kívüli IP54 elosztókba vagy álló elosztókba való szerelés esetén, melyeknél hátsó szerelésű helyek nem férhetők hozzá az elosztó hegesztett konstrukciója miatt) Méretek [mm] Típusjelölés Külső méretek Szél. Mag. Mélys. A1 B1 C1 A2 B2 C2 BPZ-MT-400/ BPZ-MT-600/ BPZ-MT-800/ BPZ-MT-1000/ BPZ-MT-1200/ BPZ-MT-400/ BPZ-MT-600/ BPZ-MT-800/ BPZ-MT-1000/ BPZ-MT-1200/ ZBR mérőóralemezek beépítése BPZ-MT mérőhelyekbe A ZBR mérőóralemezek a sarkokon csavarokkal rögzítve (csavarok a lemezek szállítási terjedelmében) Típusok és rendelési számok: 65. oldal 209

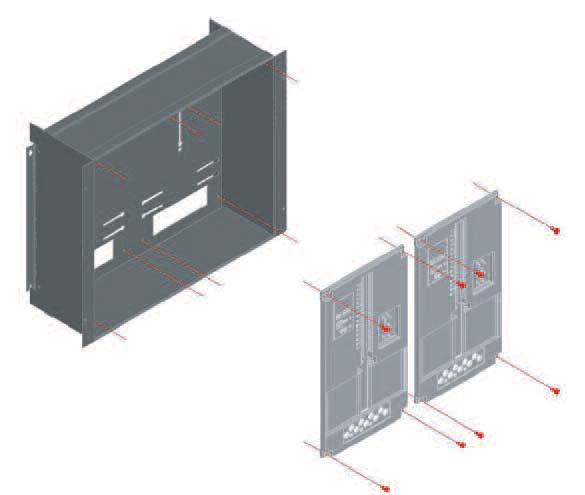

66 Fogyasztásmérőhelyek alkalmazása IP30 falon kívüli elosztóban A fülke közvetlenül a hátsó keretre szerelve A fülke plombacsavarokkal erősíthető hozzá a BPZ-FPS felfogóhoz BPZ-MSW használata esetén a fülke az elülső résszel rögzíthető a BPZ-MSW-hez (lásd a falon kívüli elosztók alkalmazásánál) A mérőhelyet a BP-SP oldalfalak előtt kell az elosztóba beépíteni A mérőhely hozzáerősítése a hátsó szerelőkerethez Xboard+ elosztórendszer Alappont a készüléktartó sínek és a szerelőlapok szereléséhez (a második furat alulról) Kijelöli az alsó előlap alsó élét Az előlapok szabványos magassága 150 mm 75 Fogyasztásmérőhelyek alkalmazása süllyesztett elosztóban vagy IP54 falon kívüli elosztóban A fülkét BPZ-MSW oldalfalakra vagy BPZ-FPS felfogókra kell szerelni Amennyiben plombálásra van szükség, a hagyományos csavarok helyett plombacsavarokat kell alkalmazni A mérőhelyek csak 240 mm mély süllyesztett elosztókba építhetők be Ugyanígy építhetők be falon kívüli IP54 elosztókba vagy álló elosztókba A hegesztett oldalak miatt nem lehet hátsó szerelést alkalmazni, emiatt a mérőhely a hátsó keretre függeszthető, magát a rögzítést elölről, a BPZ-MSW vagy BPZ-FPS elemekbe csavarozott csavarok segítségével lehet elvégezni A mérőhely rögzítése BPZ-MSW szerelő oldalfalon mm magasság kijelölése az oldalfalon

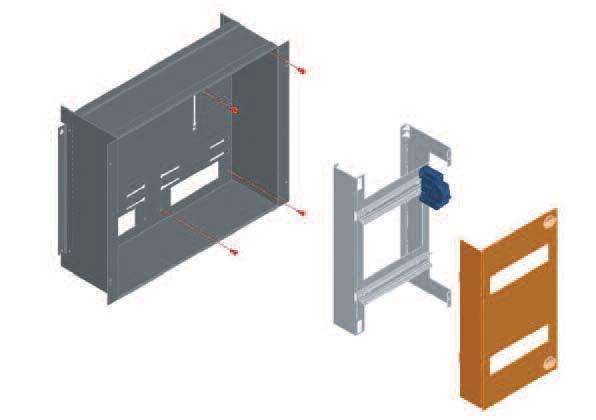

67 Készüléktartó-sín készlet mérőhelyekbe BPZ-DRS-MT Szabad mérőhelyek felhasználása installációs készülékenek A beépítés a mérőhely oldalsó helyein lehetséges Anyag: acéllemez, porfestékkel bevonva RAL 7035 Szállítási terjedelem: 1 készüléktartó-sín készlet, csavarok B1 Méretek [mm] B Típusjelölés Külső méretek B2 C2 46 B1 A2 Beépítés mérőhelybe Xboard+ elosztórendszer Szél. Mag. Mélys. A1 B C2 A2 B1 B2 C3 BPZ-DRS-MT/ BPZ-DRS-MT/ C3 A1 33 C1 A1 A2 50 B1 B2 B B1 C2 C3 46 A Szerelési mód: 1. Rögzítőcsavarok becsavarozása előre a mérőhelybe, a csavarokat nem szabad túl erősen meghúzni (a.) 2. A készüléktartó sín készlet ráhelyezése az előre becsavart csavarokra (b.) 3. A rögzítőcsavarok meghúzása (c.) 4. A készülékek beépítése, huzalozása (d.) 5. Előlap felszerelése (e.) a b, c d e Típusok és rendelési számok: 65. oldal 211

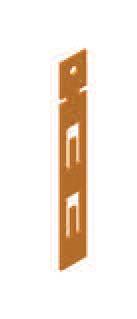

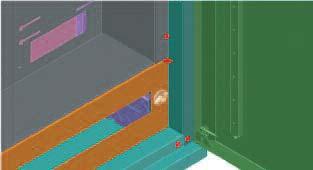

68 Előlap plombáló készlet BPZ-SS Készlet elosztók plombálásához Szállítási terjedelem: 4 db plombaszalag, 4 db M5 plombacsavar, 1 db M5 önmetsző csavar Az előlapok plombálása A fix pontot a megfelelően felszerelt plombaléc jelöli ki Önföldelő rögzítősapka szabványos M5 csavarja A plombahuzalt át kell vezetni az önföldelő rögzítőrendszer műanyag sapkájában lévő két nyíláson, a plombacsavar fején, valamint a plombaléc fülén A mérőhelyek plombálása A mérőhelyet elölről kell a BPZ-FPS-en vagy BPZ-MSW-n rögzíteni a készletben található M5 plombacsavarok segítségével; a készletben található önmetsző csavar a menet készítésére szolgál Maga a plomba egy szomszédos előlap plombalécével vagy a fülkében előre kialakított fülekkel végezhető el Plombaléc felszerelése 1. A plombafüllel ellátott léc végét 90 -ban meghajlítani (a.) 2. A léc rögzítő peckét 90 -ban meghajlítani a plombafül ellenkező oldala felé (b.) 3. A plombalécet az előlap rögzítő profiljában lévő nyílásokba behelyezni (c.) 4. A rögzítő peckeket ellenkező irányban meghajlítani a léc megbízható rögzítése érdekében (d.) 5. Az előlapot a léc fölé helyezni, a plombahurok túlnyúlik az előlap szélén; a lezárás után az előlap megakadályozza a léccel való manipulálást (e.) Megjegyzés: Ha a lécet egy előlap egyoldalas lezárására használják, ajánlatos a plombafület a plombasapkára ráhajtani, mielőtt a plombahuzalt rögzítenék. Ily módon elkerülhető, hogy a következő behajtáskor a plombahuzalhurok kiszabaduljon. Plombaléc (szállítási állapot) a b Plombaléc beépítésre kész c d e A plombalécet összeszerelés előtt be kell helyezni a BP-SP (vagy BPZ-MSW vagy BPZ-FPS) oldallap hajtásának nyílásaiba A lécet meghajlított peckek rögzítik Az előlap felszerelése; az előlap önföldelő gyorsrögzítőjét, a plombalécet és a csavart a plombahuzal fűzi össze Típusok és rendelési számok: 65. oldal 212

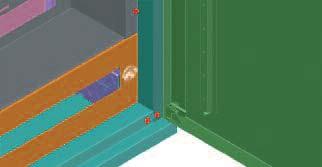

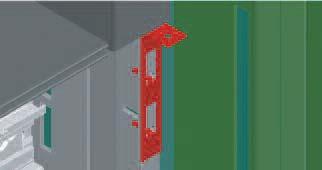

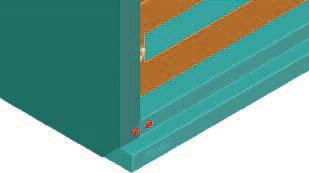

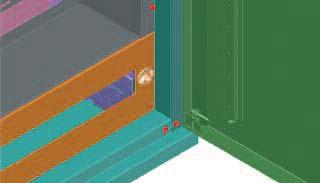

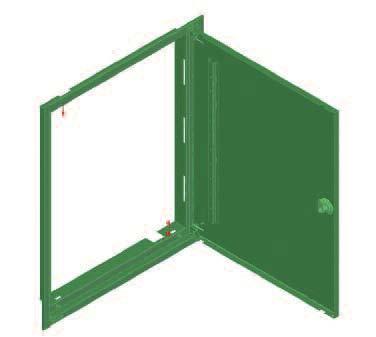

69 Falon kívüli IP30 elosztók plombálása Az oldallapokat be kell biztosítani jogosulatlan leszerelés ellen A két oldallap egyik rögzítőcsavarja helyett a készlet egy plombacsavarját kell használni Másik rögzítési pontként a földelőcsavar használható, ennek érdekében a szabványos csavar helyére szigetelőcsavart kell helyezni A pirossal jelölt csavarok az egyes részek lezárásához használhatók: Oldallap - Fenéklemez - Mérőhely A BPZ-MSW szerelőkeret védelme megérintés ellen Az előlapok lezárása után nem lehet hozzáférni a BPZ-MSW szerelőkeret rögzítőcsavarjaihoz Ha további lezárásra van szükség érintés ellen, lehetőség van plombálásra a keret egy alkalmas pontja (pl. az előlap önföldelő gyorsrögzítőjének földelőcsavarja, egy plombacsavar a mérőhelyben, a plombaléc hurka) és az elosztó külső borítása között A külső borítás alkalmas pontjai a földelőcsavarok, melyek helyett plombacsavarok alkalmazhatók 213

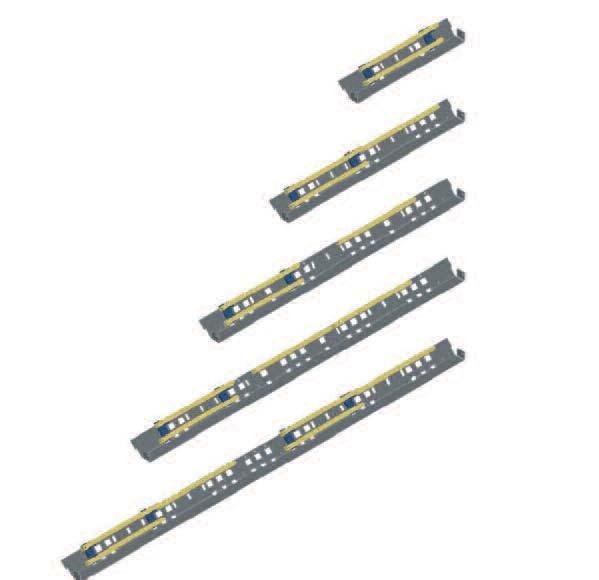

70 Kapocstartók KT Szállítási terjedelem: 1 kapocstartó KT-3 Sorkapocs-sínek esetén KL-60-ig lapos vagy üreges sínekre szerelve (2 db szükséges) KT-5 Sorkapocs-sínek esetén KL-15-ig, függőleges rápattintható szerelés esetén készüléktartó sínekre IEC/EN szerint Sorkapocs-sínek KL Maximális áram 63 A (125 A, ha a sínt KLA-n keresztül középen táplálják meg) Szállítási terjedelem: 1 sorkapocs sín Típusjelölés Hossz. [mm] Kapcsok száma KLV-KL x 16mm 2, 1 x 25mm 2 KLV-KL x 16mm 2, 1 x 25mm 2 KLV-KL x 16mm 2, 2 x 25mm 2 KLV-KL x 16mm 2, 2 x 25mm 2 KL x 16mm 2, 2 x 25mm 2 KL x 16mm 2, 2 x 25mm 2 KL x 16mm 2, 2 x 25mm 2 KLM 1000 n x 16mm 2 KLA csatlakozókapocs 35 mm 2 -hez Sorkapocstartó-sínek BPZ-TSB Kapcsok szereléséhez (KLV-)KL Falon kívüli vagy álló elosztókhoz Közvetlenül a BPZ-CTS sarokrögzítő készletekre szerelve (a szerelést ajánlatos a sarokrögzítő készlet rögzítőcsavarjainak meghúzása előtt elvégezni) PE kapcsok közvetlen szerelési lehetősége (vezető összeköttetés az elosztó vázszerkezetével) N kapcsok szerelése KT tartókkal Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 kapocstartó-sín, csavarok A BPZ-TSB tartósínek (KLV-)KL kapcsokkal történő felszerelésének lehetséges változatai 400 mm elosztószélesség Szerelés közvetlenül a BPZ-TSB tartóra PE, PEN vezetők leágaztatásához (KLV-)KL-... kapcsok 600 mm elosztószélesség Kapcsok szerelése KT-5 tartóra, kapcsok függőlegesen (max. KL-15) KL-... kapcsok KT-5 kapocstartó, függőleges szerelés Típusok és rendelési számok: 66. oldal 214

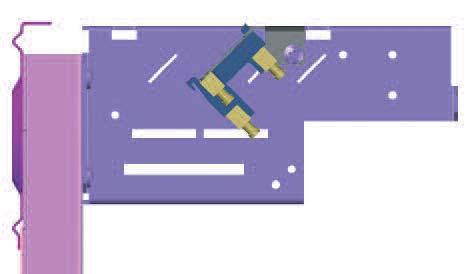

71 800 mm elosztószélesség Kapocs szerelése KT-3 tartóra, kapcsok vízszintesen L, N vezetők leágaztatásához (KLV-)KL-... kapcsok KT-3 kapocstartó, vízszintes szerelés 1000 mm elosztószélesség Szerelés közvetlenül a BPZ-TSB tartóra PE, PEN vezetők leágaztatásához Kapocs szerelése KT-3 tartóra, kapcsok vízszintesen L, N vezetők leágaztatásához Kapcsok szerelése KT-5 tartóra, kapcsok függőlegesen (max. KL-15) Szélesség = 400 mm Szélesség = 600 mm Szélesség = 800 mm L/N/PE kapcsok szerelése: standard kombinációk különböző elosztószélességekhez Szélesség = 1000 mm Szélesség = 1200 mm 215

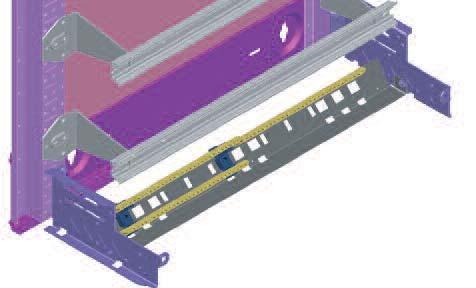

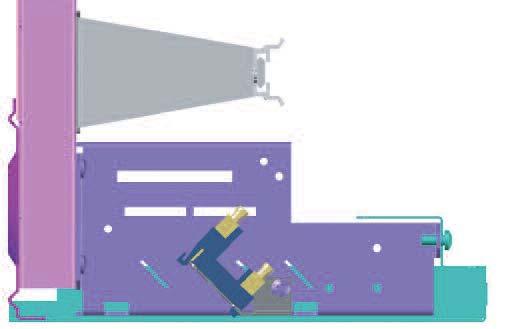

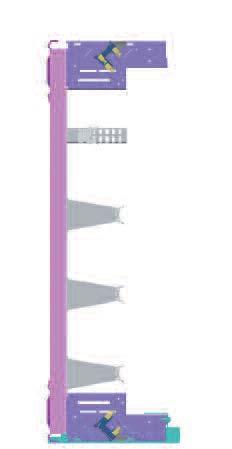

72 BPZ-TSB tartósín beépítése Csak falon kívüli vagy álló elosztókhoz Sorkapocstartó-sín BPZ-TSB... - felül Sorkapocstartó-sín BPZ-TSB... - alul A sorkapocstartó-sín mélysége Profil 1. részlet A mélység megválasztásakor ügyelni kell arra, hogy legyen hely a fenéklemez elhelyezésére 2. részlet 1. részlet Profil 2. részlet Profil Profil alsó részlet Kábelbevezetés iránya Profil felső részlet Kábelbevezetés iránya 216

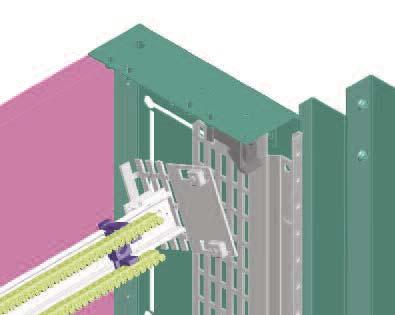

73 (KLV-)KL kapcsok szerelése készüléktartó sínekre Felhasználási példa falon kívül szerelt elosztóban A TIW-1 mélységi tartókengyel a belső hajlású oldalfal belső oldala felől szerelhető A TIW-1 mélységi tartókengyel alkalmazása, a kengyel kb. 25 -kal elforgatva a vezetékek könnyebb beköthetősége érdekében KT-3 tartó vízszintes, L/N/PE leágaztatás KT-5 tartó függőleges Elforgatott TIW-1 kengyel csak falon kívüli elosztókban használható 217

74 Sorkapocsblokkok, 1-pólusú BPZ-KB BPZ-KB Rézvezetőkhöz Szerelés készüléktartó-sínre vagy szerelőlapra UL-megfelelőséggel Időtakarékos huzalozás 80% helymegtakarítás Moduláris kivitelnek köszönhetően 1 4-pólusú rendszerek alakíthatók ki több sorkapoccsal IP21 védettség Szállítási terjedelem: 1 db 1-pólusú sorkapocs Műszaki adatok Típusjelölés BPZ-KB-4/80 BPZ-KB-6/160 BPZ-KB-6/125 BPZ-KB-10/175 BPZ-KB-11/250 BPZ-KB-11/400 Névleges áram [A] Betáplálás [mm 2 ] 1 x 2, x x x x x Elmenetel [mm 2 ] 4 x 2,5-6 6 x 2, x 2, x 2, x x x 2, x 1, x 1, x 1, x 1,5-10 Csatlakozás oldalsó párh. csatlakozás lehetséges Cu 15 x 5-tel Hossz x Szél. x Mag. [mm] 66 x 27 x x 35 x x 27 x x 45 x 42,5 95,5 x 44,5 x 49 95,5 x 44,5 x 49 BPZ-KB-...-ALU Réz- és alumíniumvezetőkhoz Szerelés készüléktartó-sínre vagy szerelőlapra UL-megfelelőséggel Időtakarékos huzalozás 80% helymegtakarítás Moduláris kivitelnek köszönhetően 1 4-pólusú rendszerek alakíthatók ki több sorkapoccsal IP21 védettség Szállítási terjedelem: 1 db 1-pólusú sorkapocs Műszaki adatok Típusjelölés...-6/80-ALU...-6/125-ALU...-6/160-ALU...-1/175-ALU...-10/175-ALU Névleges áram [A] (Cu / Al) 80 / / / / / 125 Betáplálás [mm 2 ] 1 x 2, x x x 2, x Elmenetel [mm 2 ] 4 x 2,5-6 6 x 2, x 2, x 2, x 2, x 2,5-16 Csatlakozás oldalsó párh. oldalsó párh. csatlakozás csatlakozás lehetséges lehetséges Cu 15 x 5-tel Cu 15 x 5-tel Hossz x Szél. x Mag. [mm] 66 x 27 x x 27 x x 35 x x 25 x x 45 x 42,5 Típusjelölés...-11/250-ALU...-1/400-ALU...-11/400-ALU...-1/2/800-ALU...-2/2/800-ALU Névleges áram [A] (Cu / Al) 250 / / / / / 630 Betáplálás [mm 2 ] 1 x x x x x Elmenetel [mm 2 ] 2 x x x x x x 2, x 2, x 2, x 2,5-10 Csatlakozás Hossz x Szél. x Mag. [mm] 95,5 x 44,5 x x 40 x 80 95,5 x 44,5 x x 72 x x 72 x 80 Csatlakozótüske 1-pólusú sorkapocshoz BPZ-CL BPZ-CL-65/25, BPZ-KB-11/250-hez alkalmazható BPZ-CL-70/35, BPZ-KB-11/400-hez alkalmazható Méretek (H x Sz x M) BPZ-CL-65/25: 7 x 65 x 25 mm BPZ-CL-70/35: 9 x 70 x 30 mm Szállítási terjedelem: 1 csatlakozótüske Sorolósín 27 mm 1-pólusú sorkapcsokhoz BPZ-CB BPZ-KB-6/125-höz alkalmazható Méretek (H x Sz x M): 16 x 44 x 14 mm Szállítási terjedelem: 1 db sorolósín Típusok és rendelési számok: 67. oldal 218

75 Sorkapocsblokkok, 3-pólusú BPZ-KB BPZ-KB-6/175 Rézvezetőkhöz Szerelés készüléktartó-sínre vagy szerelőlapra UL-megfelelőséggel Időtakarékos huzalozás 80% helymegtakarítás Moduláris kivitelnek köszönhetően 1 4-pólusú rendszerek alakíthatók ki több sorkapoccsal IP20 védettség Szállítási terjedelem: 1 db 3-pólusú sorkapocs Műszaki adatok BPZ-KB-6/175 Névleges áram [A] 175 Betáplálás [mm 2 ] 1 x Elmenetel [mm 2 ] 6 x 2,5-16 Csatlakozás Hossz x Szél. x Mag. [mm] 80 x 71,5 x 42,5 BPZ-KB-6/175-ALU Réz- és alumíniumvezetőkhoz Szerelés készüléktartó-sínre vagy szerelőlapra UL-megfelelőséggel Időtakarékos huzalozás 80% helymegtakarítás Moduláris kivitelnek köszönhetően 1 4-pólusú rendszerek alakíthatók ki több sorkapoccsal IP20 védettség Szállítási terjedelem: 1 db 3-pólusú sorkapocs Műszaki adatok BPZ-KB-6/175-ALU Névleges áram [A] (Cu / Al) 175 / 125 Betáplálás [mm 2 ] 1 x Elmenetel [mm 2 ] 6 x 2,5-16 Csatlakozás Hossz x Szél. x Mag. [mm] 80 x 71,5 x 42,5 Sorkapocsblokkok, 4-pólusú BPZ-KB Rézvezetőkhöz Szerelés készüléktartó-sínre vagy szerelőlapra Szállítási terjedelem: 1 db 4-pólusú sorkapocs Műszaki adatok BPZ-KB-8/125 BPZ-KB-9/125 BPZ-KB-13/125 BPZ-KB-11/160 Névleges áram [A] Betáplálás [mm 2 ] 1 x x x x Elmenetel [mm 2 ] 3-pólus x (5 x 1,5-6 / 2 x 2,5-16) 1 x x x pólus x (4 x 1,5-6 / 6 x 2,5-16) 7 x 2, x 2, x 2, x 2,5-16 Hossz x Szél. x Mag. [mm] 74,5 x 98 x x 89 x x 126 x x 162 x 50 Típusok és rendelési számok: oldal 219

76 Emelőszem BPZ-LE Az elosztó daruval, magasemelő targoncával stb. történő szállításához Szerelés az álló elosztó tetejére (a megfelelő anyák az elosztó szállítási terjedelmében) Max. statikus húzóerő: egyenként 1400 N, összesen 3800 N Súly: kb. 0,2 kg Szállítási terjedelem: 4 emelőszem Emelőszemek szerelése BPZ-LE emelőszemek Típusok és rendelési számok: 71. oldal 220

77 Menetelt sínek, BPZ-BB/T Gyűjtősín metrikus menettel ellátott furatokkal Kábelcsatlakozás kábelsaruval Célszerűen PE/PEN gyűjtősínekhez használható Szállítási terjedelem: 1 gyűjtősín Méretek [mm] Típusjelölés A E P o D o M Névleges áram [A] (gyűjtősín hőmérs. 65 C) BPZ-BB/T-15/5/ x12 M6 218 BPZ-BB/T-20/5/ x14 M6 274 BPZ-BB/T-32/5/ x16 M6 400 BPZ-BB/T-15/5/ ,5 8x12 M6 218 BPZ-BB/T-20/5/ x14 M6 274 BPZ-BB/T-20/10/ M8 427 BPZ-BB/T-30/10/ M8 573 Távtartók BPZ-BBS/DH-M6 Fej nélküli csavarral és menetes persellyel Szigetelőanyag: polisztirén Horganyzott acél menettel Hőmérséklet max. 80 C Szigetelési feszültség 1000 V Szállítási terjedelem: 1 távtartó Méretek [mm] Típusjelölés L o A B BPZ-BBS/DH-M6/70 70 M BPZ-BBS/DH-M6/ M Védőborítás BPZ-BBS/PC-1000/250/3 Szabad részek lefedésére vagy a használt részek védelmére Anyag: PVC Méretek [mm]: 1000 x 250 x 3 (Sz xmxh) Szállítási terjedelem: 1 védőborító 4-pólusú gyűjtősín-tartók, BPZ-BBS-4 BPZ-BBS-4/400 Névleges áram A M6 menetelt gyűjtősínhez, 15 x 5 és 20 x 5 mm Kompakt kivitel Rögzítő furatok M6 csavarokhoz Védőborítások külön rögzítése lehetséges Halogénmentes (NFF F2) Max. távolság a gyűjtősín-tartók között mm-ben fázisonként egy gyűjtősín esetén I PK [ka] Icc rms [ka], 1s 6, x 5 mm x 5 mm BPZ-BBS-4/630 Névleges áram A Gyűjtősín méretek: 15 x 5, 20 x 5, 32 x 5, 20 x 10, 30 x 10 mm Könnyen szerelhető készüléktartó-sínre vagy szerelőlapra Érintésvédelem állítható magasságú műanyaggal burkolással Halogénmentes (NFF F2) Max. távolság a gyűjtősín-tartók között mm-ben fázisonként egy gyűjtősín esetén I PK [ka] Icc rms [ka], 1s 6, x 5 mm x 5 mm x 5 mm x 10 mm x 10 mm Típusok és rendelési számok: oldal 221

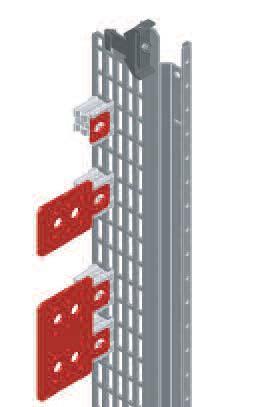

78 Beépítőelemek 4-pólusú 630 A-es gyűjtősín-tartóhoz BPZ-BR/BBS630/V BPZ-BBS-4/630/V 4-pólusú gyűjtősín-tartó függőleges szereléséhez 400 mm alapkeretre (vagy BPZ-SF elválasztó profillal 400 mm-es térrészre osztott mezőkbe) PE/PEN gyűjtősín közvetlen szerelésének lehetősége szerelőelemre (földelt csatlakozás a vázszerkezethez) Anyag: acéllemez, horganyzott Szállítási terjedelem: 2 beépítőelem, csavarok BBZ-BBS-4 tartókkal felszerelt gyűjtősínek alkalmazási példái Gyűjtősínek felszerelése BPZ-MPL szerelőlapokra BPZ-BBS-4/400 BPZ-MPL BPZ-MPL BPZ-BBS-4/630 4 x Cu lapos sín 15x5 mm vagy 20x5 mm BPZ-BB/T-15/5 BPZ-BB/T-20/5 4 x Cu lapos sín max. 30x10 mm BPZ-BB/T BPZ-BBS-4/630 tartók felszerelése BPZ-BR/BBS630/V beépítőelemekre Alkalmazási példa: A gyűjtősínek megtáplálása NZM megszakítóval A gyűjtősínek csatlakozási pontként szolgálnak adott készülékek számára BPZ-MPL350.. BPZ-MPL BPZ-BBS-4/400 BPZ-BBS-4/630 4 x Cu lapos sín 15x5 mm vagy 20x5 mm BPZ-BB/T-15/5... BPZ-BB/T-20/ x Cu lapos sín max. 30x10 mm BPZ-BB/T Típusok és rendelési számok: 69. oldal 222

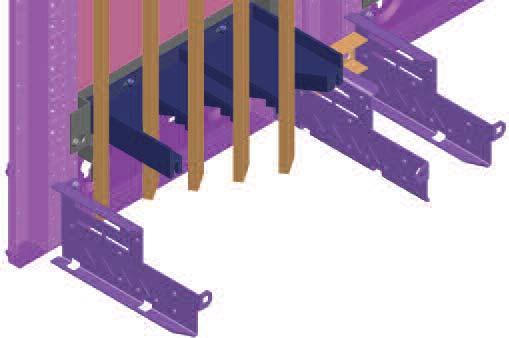

79 600 vagy 800 mm széles elosztó BPZ-BR/BBS630/V 400 mm szélességű elosztó Elosztók összekötése BP-MSL... készlettel BPZ-BBS-4/630 5 x Cu lapos sín max. 30x10 mm BPZ-BB/T-... Szerelőkészletek NZM megszakítókhoz BPZ-FLEX/.../H gyűjtősínek és megszakító közötti összekötéshez Gyűjtősín tartó szerelése 600 vagy 800 mm széles elosztó 400 mm szélességű elosztó Elosztók összekötése BP-MSL... készlettel BPZ-BR/BBS630/V BPZ-BBS-4/630 5 x Cu lapos sín max 30x10 mm BPZ-BB/T-... A megszakító és a függőleges gyűjtősín csatlakoztatásához BPZ-FLEX/.../H bekötők használhatók PE sín vezető csatlakozása a burkolatra 223

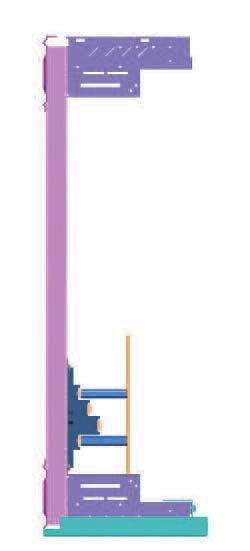

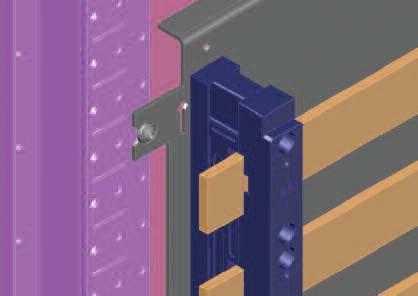

80 Védőborítás felszerelése menetelt gyűjtősínekre BPZ-BBS/PC fedél BPZ-BBS/DH-M6 tartókra rögzítve, a fedél hosszúsága az adott elrendezéshez igazodik BPZ-BBS/DH-M6/120 távtartó gyűjtősínre szerelve a fedél rögzítéséhez BPZ-BBS/DH-M6/70 távtartó gyűjtősínre szerelve a fedél rögzítéséhez BPZ-BBS/DH-M6/70 távtartó gyűjtősínre szerelve a fedél rögzítéséhez BPZ-BBS/PC védőborítás BPZ-BBS/DH-M6 tartókra rögzítve, aborítás hosszúsága az adott elrendezéshez igazodik BPZ-BBS/DH-M6/70 távtartó gyűjtősínre szerelve a védőborítás rögzítéséhez 224

81 Szerelőkészletek 3-pólusú SASY 60i gyűjtősín-rendszerhez 630 A-ig BPZ-BR/SASY/H... Szerelőkészletek BBS-3/FL gyűjtősín tartók rögzítéséhez Anyag Előlap: acéllemez, porfestékkel bevonva RAL 7035 Szerelőprofilok: acéllemez, horganyzott Falon kívüli vagy álló elosztókhoz Szállítási terjedelem: Szélesség mm, 2 szerelőprofil, 1 előlap, csavarok Szélesség mm, 3 szerelőprofil, 2 merevítő, 1 előlap, csavarok Méretek [mm] Típusjelölés Szerelő szegletek Előlap Külső méretek Belső méretek Szél. Mag. Szél. Mag. A1 B1 A2 C A3 B2 A4 B3 BPZ-BR/SASY/H BPZ-BR/SASY/H BPZ-BR/SASY/H BPZ-BR/SASY/H BPZ-BR/SASY/H , 600, 800 mm elosztószélességhez 1000 és 1200 mm elosztószélességhez A1 A2 C B1 Irányjelző nyíl szereléshez felfelé kell irányítani A1 A2 C B1 A2 B3 B2 A4 A3 BPZ-BR/SASY/H-... A készülék tengelyét kijelölő kivágás Szerelőlapok SASY 60i gyűjtősín-tartók beépítéséhez BPZ-MPLSASY SASY 60i rendszer tartóinak beépítésére Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 szerelőlap, csavarok Méretek [mm] Típusjelölés Szél. Mag. BEL elemek száma az egyik oldalon A1 A2 B1 B2 BPZ-MPLSASY-425 1) BPZ-MPLSASY BPZ-MPLSASY BPZ-MPLSASY BPZ-MPLSASY ) BPZ-MPLSASY-425 csak XVTL elosztókhoz használható. Előfúrt lyukak SASY szereléséhez B2 B1 Irányjelző nyíl szereléshez felfelé kell irányítani A2 A1 Típusok és rendelési számok: 69. oldal 225

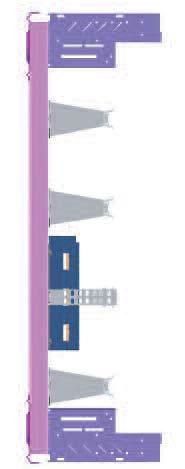

82 Példák SASY 60i gyűjtősín rendszer beépítésére Alkalmazási példák: A gyűjtősínek betáplálása NZM megszakítóval A gyűjtősínek csatlakozási pontként szolgálnak adott készülékek számára SASY 60i gyűjtősínek BPZ-MPL180 szerelőlapra szerelve, BPZ-MPLSASY szerelőlapok is használhatók (magasság 250 mm), előnye, hogy elő van fúrva SASY 60i síntartókhoz SASY 60i gyűjtősínek SASY 60i tartó SASY 60i gyűjtősín, BPZ-BR/SASY/H típusú szerelőkészletre szerelve BPZ-MPLSASY szerelőlap alkalmazása SASY 60i gyűjtősín rendszer beépítése BPZ-MPLSASY szerelőlapra Irányjelző nyíl a szereléshez felfelé kell irányítani 226

83 SASY 60i gyűjtősín beépítése készüléktartók mögé BPZ-MPL SASY 60i gyűjtősínek szerelőlapra szerelve BPZ-MPLSASY szerelőlapok is használhatók (magasság 250 mm), előnye, hogy elő van fúrval SASY 60i síntartókhoz A gyűjtősín a készüléktartó sínek alatt helyezhető el helymegtakarítás az elosztón A készüléktartó sín rögzítéséhez a gyűjtősín fölött a BPZ-TA tartótornyokat kell használni (BPZ-DINR...-T készlet) SASY 60i gyűjtősín beépítése süllyesztett elosztókba BPZ-MPL BEL... SASY 60i gyűjtősínek szerelőlapra szerelve L/N/PE vezetők leágaztatásához BPZ-MPLSASY szerelőlapok is használhatók (magasság 250 mm) Előnye, hogy elő van fúrva SASY 60i síntartókhoz Ajánlott szerelési mélység L/N/PE leágaztatásához, valamint készüléknek közvetlenül a gyűjtősínekre történő szereléséhez Előlap műanyag betéttel használható az eltakaráshoz a kivágások az adott készülékhelyzethez igazodnak SASY 60i gyűjtősínek SASY 60i tartó 227

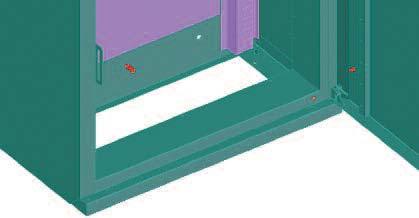

84 Földelőkészlet ajtókhoz BFZ-DES Valamennyi Xboard+ ajtó szállítási terjedelmében Az ajtó földeléséhez Hossz: 300 mm Keresztmetszet: 6 mm 2 Szállítási terjedelem: 1 földelővezeték elősaruzva, csavarok Ajtóföldelés Földeléshez az ajtón található menetes csapot és a keretbe préselt anyát kell használni, a földelés ezeknek a pontoknak a BFZ-DES vezetékkel történik Falon kívüli elosztók BP-O Xboard+ elosztók földelésének kialakítása Oldallapok és tető-fenéklemezek az alapkerettel összekötve önföldelő csavarok segítségével (a szállítási terjedelem része) Az előlapok minden kivitelben önföldelő gyorsrögzítőkkel csatlakoztatva, az előlapok vezető csatlakozása a kerethez típusvizsgált Készüléktartó sínek BPZ-MSW oldallapokhoz vagy rögzítőkhöz csatlakoztatva BEL rögzítőelemekkel Mérőhelyek az alapkeretre csatlakoztatva önföldelő csavarokkal Süllyesztett elosztók BP-U Álló elosztók BP-F Földelőkészlet csatlakozása az ajtóhoz Anya az elosztókeretben, a földelőcsavar az ajtón Típusok és rendelési számok: 69. oldal Központi földelőcsavar az elosztó hátoldalán 228

85 Flexibilis bekötők NZM megszakítókhoz BPZ-FLEX/... NZM, LZM megszakítók és N, PN és LN kapcsoló bekötéséhez A szigetelt kivitel csökkenti a zárlat kialakulásának lehetőségét Flexibilis bekötők nagy áramterhelést biztosítanak kiváló alakbeli rugalmasságuk mellett Névleges feszültség: 600 V AC Szigetelőanyag hőállósága max C Szín: fekete Szállítási terjedelem: 4 db rézsín, rögzítőanyag Típusjelölés Névleges áram Rétegek száma x rétegszélesség x rétegvastagság Alkalmazás (db x mm x mm) BPZ-FLEX/NZM2/46/H 250 A 6 x 16 x 0,8 BPZ-FLEX/NZM2/48/H 250 A 6 x 16 x 0,8 400 mm 600 mm BPZ-FLEX/NZM3/46/H 400 A 10 x 16 x 0,8 400 mm 800 mm BPZ-FLEX/NZM3/48/H 400 A 10 x 16 x 0,8 400 mm 600 mm 400 mm 800 mm Bevezető karimák Szállítási terjedelem: 1 karima F3A F3A-0 Vakfedél F3A-4 4xM16, 6xM25, 8xM32 F3A-8 2xM16, 8xM25, 4xM32, 1xM50 F3A-12 2xM16, 12xM20, 2xM40, 2xM50 F3A-34 24xM16, 13xM20 F3A-KTD 2 kábelátvezető 70 mm kábelátmérőig F3A-D Habgumis átvezető fedél, 40 kábel o mm, 4 kábel o mm, 2 kábel o mm Átvezető karima ZSD-2K/FLA 14x o 11 mm 8x o 15 mm 2x o 28 mm Típusok és rendelési számok: 70. oldal 229

86 Feliratcsík tartók LAB-BAR Méretek [mm] 30 9 Xboard+ elosztórendszer Típusjelölés Modulok száma Hossz. TE A LAB-BAR_13TE LAB-BAR_24TE LAB-BAR_46TE LAB-BAR_57TE LAB-BAR_ LAB-BAR_ Lap behelyezése, pl. LAB-TAPE-A4 A LAB-BAR feliratcsík tartó Szerelés előlapra öntapadó ragasztószalagok segítségével Öntapadó ragasztószalag Feliratcsíkok LAB-TAPE_A4 a LAB-BAR csíktartókhoz Műszaki adatok Üres: 1 lap tartalma 8 csík, egyenként 27 mm széles és 297 mm hosszú Perforált a könnyű feldaraboláshoz Nyomtatva: Készülékszélesség Nyomtatott számok 1,5 TE TE TE TE 1-4 Típusok és rendelési számok: 72. oldal 230

87 Kapcsolási rajz tartó tasak LAB-BAG_A4 Méretek [mm] Öntapadó ragasztószalag ajtón való rögzítéshez Dokumentumok behelyezési iránya LAB-BAG kapcsolási rajz tartó tasak alul és felül öntapadó ragasztószalagokkal Dokumentumok behelyezése Típusok és rendelési számok: 72. oldal 231
