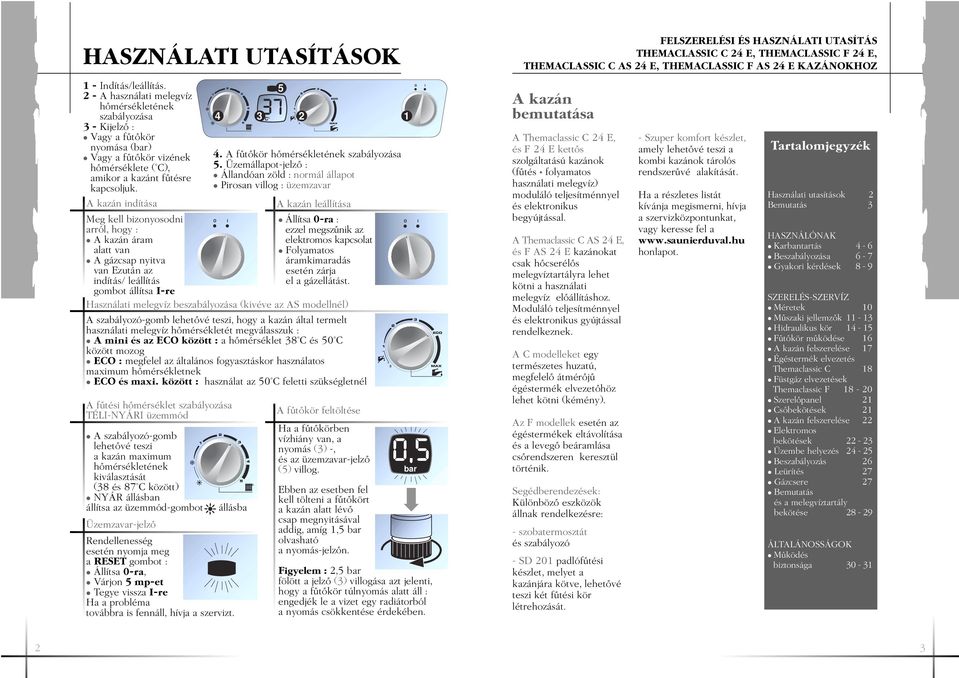

2 HASZNÁLATI UTASÍTÁSOK FELSZERELÉSI ÉS HASZNÁLATI UTASÍTÁS THEMACLASSIC C 24 E, THEMACLASSIC F 24 E, THEMACLASSIC C AS 24 E, THEMACLASSIC F AS 24 E KAZÁNOKHOZ 1 - Indítás/leállítás. 2 - A használati melegvíz hœmérsékletének szabályozása 3 - KijelzŒ : Vagy a fıtœkör nyomása (bar) Vagy a fıtœkör vizének hœmérséklete ( C), amikor a kazánt fıtésre kapcsoljuk. A kazán indítása Meg kell bizonyosodni arról, hogy : A kazán áram alatt van A gázcsap nyitva van Ezután az indítás/ leállítás gombot állítsa I-re A kazán leállítása Állítsa 0-ra : ezzel megszınik az elektromos kapcsolat Folyamatos áramkimaradás esetén zárja el a gázellátást. Használati melegvíz beszabályozása (kivéve az AS modellnél) A szabályozó-gomb lehetœvé teszi, hogy a kazán által termelt használati melegvíz hœmérsékletét megválasszuk : A mini és az ECO között : a hœmérséklet 38 C és 50 C között mozog ECO : megfelel az általános fogyasztáskor használatos maximum hœmérsékletnek ECO és maxi. között : használat az 50 C feletti szükségletnél A fıtési hœmérséklet szabályozása TÉLI-NYÁRI üzemmód A szabályozó-gomb lehetœvé teszi a kazán maximum hœmérsékletének kiválasztását (38 és 87 C között) NYÁR állásban állítsa az üzemmód-gombot Üzemzavar-jelzŒ állásba Rendellenesség esetén nyomja meg a RESET gombot : Állítsa 0-ra, Várjon 5 mp-et Tegye vissza I-re Ha a probléma továbbra is fennáll, hívja a szervizt A fıtœkör hœmérsékletének szabályozása 5. Üzemállapot-jelzŒ : Állandóan zöld : normál állapot Pirosan villog : üzemzavar A fıtœkör feltöltése Ha a fıtœkörben vízhiány van, a nyomás (3) -, és az üzemzavar-jelzœ (5) villog. Ebben az esetben fel kell tölteni a fıtœkört a kazán alatt lévœ csap megnyitásával addig, amíg 1,5 bar olvasható a nyomás-jelzœn. Figyelem : 2,5 bar fölött a jelzœ (3) villogása azt jelenti, hogy a fıtœkör túlnyomás alatt áll : engedjék le a vizet egy radiátorból a nyomás csökkentése érdekében ,5 bar A kazán bemutatása A Themaclassic C 24 E, és F 24 E kettœs szolgáltatású kazánok (fıtés + folyamatos használati melegvíz) moduláló teljesítménnyel és elektronikus begyújtással. A Themaclassic C AS 24 E, és F AS 24 E kazánokat csak hœcserélœs melegvíztartályra lehet kötni a használati melegvíz elœállításhoz. Moduláló teljesítménnyel és elektronikus gyújtással rendelkeznek. A C modelleket egy természetes huzatú, megfelelœ átmérœjı égéstermék elvezetœhöz lehet kötni (kémény). Az F modellek esetén az égéstermékek eltávolítása és a levegœ beáramlása csœrendszeren keresztül történik. Segédberendezések: KülönbözŒ eszközök állnak rendelkezésre: - szobatermosztát és szabályozó - SD 201 padlófıtési készlet, melyet a kazánjára kötve, lehetœvé teszi két fıtési kör létrehozását. - Szuper komfort készlet, amely lehetœvé teszi a kombi kazánok tárolós rendszerıvé alakítását. Ha a részletes listát kívánja megismerni, hívja a szervizközpontunkat, vagy keresse fel a honlapot. Tartalomjegyzék Használati utasítások 2 Bemutatás 3 HASZNÁLÓNAK Karbantartás 4-6 Beszabályozása 6-7 Gyakori kérdések 8-9 SZERELÉS-SZERVÍZ Méretek 10 Mıszaki jellemzœk Hidraulikus kör FıtŒkör mıködése 16 A kazán felszerelése 17 Égéstermék elvezetés Themaclassic C 18 Füstgáz elvezetések Themaclassic F SzerelŒpanel 21 CsŒbekötések 21 A kazán felszerelése 22 Elektromos bekötések Üzembe helyezés Beszabályozás 26 Leürítés 27 Gázcsere 27 Bemutatás és a melegvíztartály bekötése ÁLTALÁNOSSÁGOK Mıködés biztonsága

3 HASZNÁLÓNAK Üdvözöljük a felhasználókat Karbantartás fontos tudnivalók Köszönjük, hogy a Saunier Duval gyártmányt választotta. A kazán, melyet felszereltek Önöknél, több minœségi ellenœrzésen ment át. Annak érdekében, hogy kazánját a legjobb teljesítményen tudja használni, speciális ellenœrzéseket és beszabályozásokat kell végezni azon. Szakszervizek a Saunier Duval által kiadott jótállási jegyben találhatók. A Saunier Duval Magyarország Rt KÉTÉVES jótállást biztosít Önnek a gázkazánra a felszerelés dátumától számítva. Ha évente legalább 1 alkalommal a gázkazánon karbantartást végez a szakszervizünk, úgy még 1 év jótállást biztosítunk. A részletes feltételeket a jótállási füzet tartalmazza. A karbantartásnál a következœ mıveleteket végzik el: fıtœtest, az égœ és a füstgáz visszaáramlás-gátló tisztítása szivattyú ellenœrzése szabályozó részeinek ellenœrzése és szabályozása biztonsági elemek ellenœrzése, különös tekintettel a ventilátorra (F típus) gáz tömegáramok az égésnek az ellenœrzése. MegfelelŒen tisztítva és szabályozva kazánja kevesebbet fogyaszt és hosszabb élettartamú lesz. A kazán és vezetékeinek rendszeres karbantartása elengedhetetlen a központi fıtési rendszer megfelelœ mıködéséhez. A karbantartás lehetœvé teszi a gázkazán élettartamának meghosszabbítását, energiafogyasztásának és szennyezœanyagkibocsátásának csökkentését. Ezt a karbantartást képzett szakembernek kell elvégeznie, akivel SZERZÃDÉST írhat alá a beüzemeléskor. 4 5

4 HASZNÁLÓNAK Karbantartás - fontos tudnivalók KötelezŒ a füstgáz elvezetœk, ellenœrzése, szükség esetén tisztítása. Tisztításon a füstgáz elvezetœk belsœ felületének mechanikus közvetlen tisztítását értjük, el kell távoltani a lerakódott szennyezœdéseket a vezeték belsœ faláról. A berendezés burkolatát egy szappanos vizes ruha segítségével lehet tisztítani. Ne használjon csiszoló vagy oldószer alapú anyagot, ez károsíthatja a burkolatot. A még nagyobb kényelem és megtakarítás érdekében a Saunier Duval különbözœ szobatermosztáto kat ajánl opcióként. A szobatermosztát használata nagyobb kényelmet jelent, mert pontosan szabályozza a lakás belsœ hœmérsékletét. Heti hœmérséklet programozó Egyszerı szobatermoisztát. Beszabályozás, megtakarítási forrás A Themaclassic gázkazánt gyárilag úgy alakították, hogy általános fıtési rendszerrel együtt tudjon mıködni. Miután sok fıtési rendszer specifikus, forduljon szakemberhez, aki kazánjának paramétereit úgy állítja (maximális hœmérséklet vagy a fıtœkör maximális teljesítménye), hogy a lehetœ legjobb hatásfokkal tudja használni azt Természetesen a beszabályozások után állítani tudja még a hœmérsékletet saját igényei szerint. Fıtéskor az üzemmódgomb lehetœvé teszi, hogy változtassa a víz hœmérsékletét a fıtœkörben a mini (38 C) és a maxi (87 C) között. A fotón látható közepes állás a legtöbb esetben megfelel az igényeknek, azonban a maxi irányába megyünk, ha nagyon hideg van, és nem értük el az igényelt hœmérsékletet a lakásban. Használati melegvíznél az üzemmód-gomb 38 C és több mint 60 C között enged választani. Az ECO állás kb. 50 C-nak felel meg, és egy család minden igényét kielégíti (zuhanyzás, mosogatás). A maximális állást a nagyon fontos felhasználásokhoz alkalmazzuk, amikor valóban nagyon meleg vízre van szükség. Nagyobb megtakarítás (20%-ig) lehetséges, mert különbözœ hœmérsékleteket tud kezelni a nappali, éjszakai idœszakokra, amikor a lakás használaton kívül van. A szobatermosztát lehet: Napi hœmérséklet programozó. A Saunier Duval kiegészítésként egy külsœ érzékelœt is ajánl, melyet a ház északi vagy észak-nyugati falára kell helyezni, és elœrejelzi a hœmérséklet változását. IdŒjáráskövetŒ szabályozó. Vezeték nélküli heti hœmérséklet programozó A részletes leírásokat megtalálja honlapunkon: 6 7

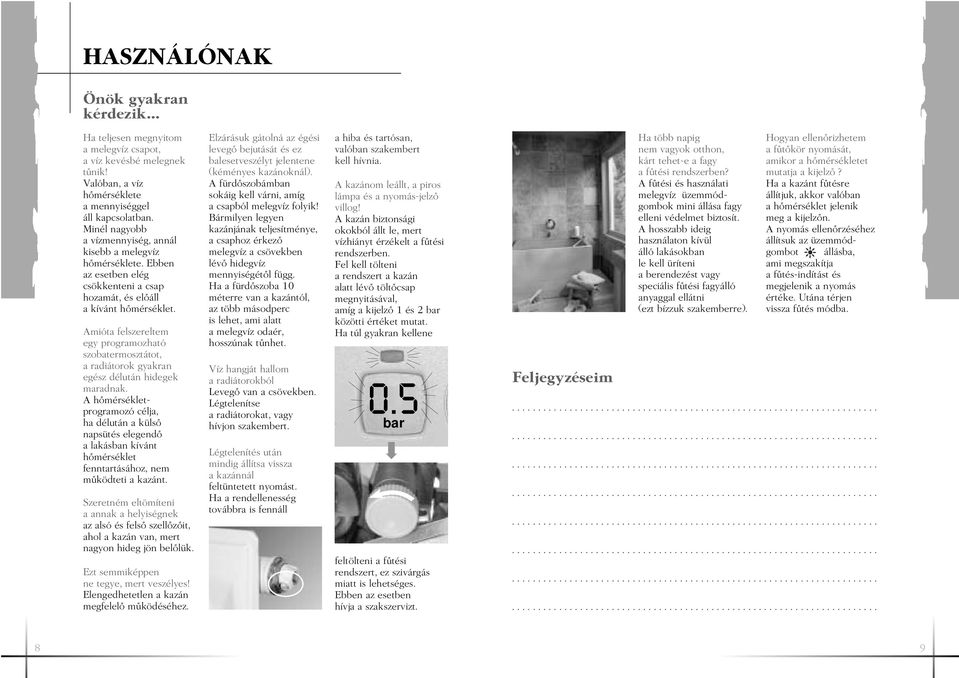

5 HASZNÁLÓNAK Önök gyakran kérdezik Ha teljesen megnyitom a melegvíz csapot, a víz kevésbé melegnek tınik! Valóban, a víz hœmérséklete a mennyiséggel áll kapcsolatban. Minél nagyobb a vízmennyiség, annál kisebb a melegvíz hœmérséklete. Ebben az esetben elég csökkenteni a csap hozamát, és elœáll a kívánt hœmérséklet. Amióta felszereltem egy programozható szobatermosztátot, a radiátorok gyakran egész délután hidegek maradnak. A hœmérsékletprogramozó célja, ha délután a külsœ napsütés elegendœ a lakásban kívánt hœmérséklet fenntartásához, nem mıködteti a kazánt. Szeretném eltömíteni a annak a helyiségnek az alsó és felsœ szellœzœit, ahol a kazán van, mert nagyon hideg jön belœlük. Ezt semmiképpen ne tegye, mert veszélyes! Elengedhetetlen a kazán megfelelœ mıködéséhez. Elzárásuk gátolná az égési levegœ bejutását és ez balesetveszélyt jelentene (kéményes kazánoknál). A fürdœszobámban sokáig kell várni, amíg a csapból melegvíz folyik! Bármilyen legyen kazánjának teljesítménye, a csaphoz érkezœ melegvíz a csövekben lévœ hidegvíz mennyiségétœl függ. Ha a fürdœszoba 10 méterre van a kazántól, az több másodperc is lehet, ami alatt a melegvíz odaér, hosszúnak tınhet. Víz hangját hallom a radiátorokból LevegŒ van a csövekben. Légtelenítse a radiátorokat, vagy hívjon szakembert. Légtelenítés után mindig állítsa vissza a kazánnál feltüntetett nyomást. Ha a rendellenesség továbbra is fennáll a hiba és tartósan, valóban szakembert kell hívnia. A kazánom leállt, a piros lámpa és a nyomás-jelzœ villog! A kazán biztonsági okokból állt le, mert vízhiányt érzékelt a fıtési rendszerben. Fel kell tölteni a rendszert a kazán alatt lévœ töltœcsap megnyitásával, amíg a kijelzœ 1 és 2 bar közötti értéket mutat. Ha túl gyakran kellene 0.5 bar feltölteni a fıtési rendszert, ez szivárgás miatt is lehetséges. Ebben az esetben hívja a szakszervizt. Feljegyzéseim Ha több napig nem vagyok otthon, kárt tehet-e a fagy a fıtési rendszerben? A fıtési és használati melegvíz üzemmódgombok mini állása fagy elleni védelmet biztosít. A hosszabb ideig használaton kívül álló lakásokban le kell üríteni a berendezést vagy speciális fıtési fagyálló anyaggal ellátni (ezt bízzuk szakemberre). Hogyan ellenœrizhetem a fıtœkör nyomását, amikor a hœmérsékletet mutatja a kijelzœ? Ha a kazánt fıtésre állítjuk, akkor valóban a hœmérséklet jelenik meg a kijelzœn. A nyomás ellenœrzéséhez állítsuk az üzemmódgombot állásba, ami megszakítja a fıtés-indítást és megjelenik a nyomás értéke. Utána térjen vissza fıtés módba

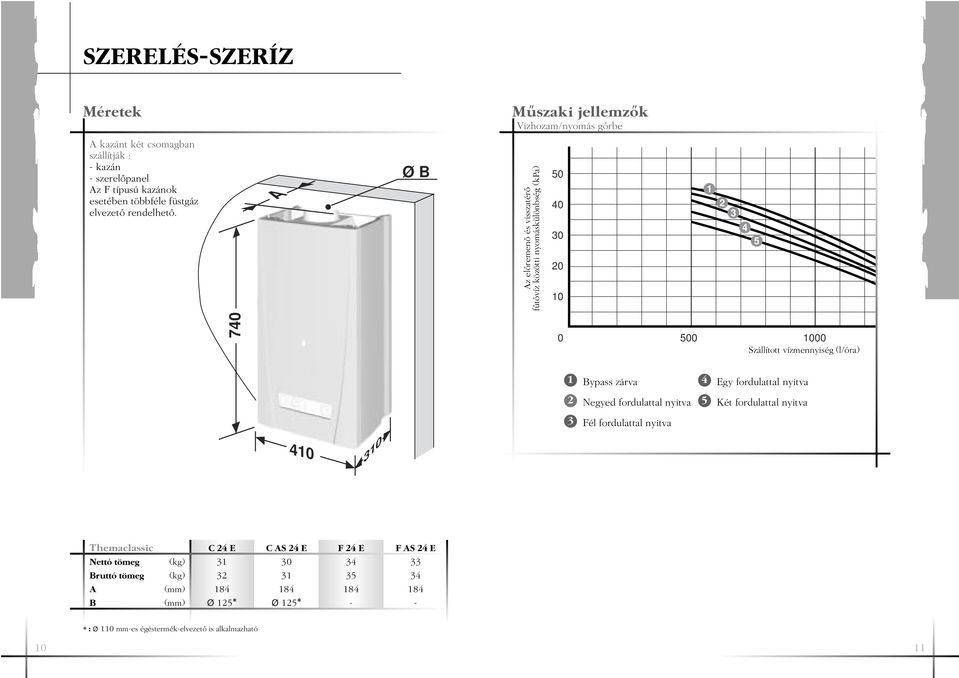

6 SZERELÉS-SZERÍZ Méretek Mıszaki jellemzœk Vizhozam/nyomás gœrbe A kazánt két csomagban szállítják : - kazán - szerelœpanel Az F típusú kazánok esetében többféle füstgáz elvezetœ rendelhetœ. A Ø B Az elœremenœ és visszatérœ fıtœvíz közötti nyomáskülönbség (kpa) Szállított vízmennyiség (l/óra) 1 Bypass zárva 4 Egy fordulattal nyitva 2 Negyed fordulattal nyitva 5 Két fordulattal nyitva Fél fordulattal nyitva Themaclassic C 24 E C AS 24 E F 24 E F AS 24 E Nettó tömeg (kg) Bruttó tömeg (kg) A (mm) B (mm) Ø 125 * Ø 125 * - - * : Ø 110 mm-es égéstermék-elvezetœ is alkalmazható 10 11

7 SZERELÉS-SZERVÍZ Mıszaki jellemzœk Themaclassic Fıtés C 24 E F 24 E C AS 24 E F AS 24 E HŒterhelés változtatható (kw)-tól 8,4 8,9 8,4 8,9 (kw)-ig 23,6 23,6 23,6 23,6 Hatásfoka (%) ElŒremenŒ fıtœvíz max. hœmérséklete ( C) ElŒremenŒ fıtœvíz min. hœmérséklete ( C) Tágulási tartály hasznos ırtartalma a fıtœkörben (l) FıtŒkör max. térfogata 75 C-on (l) Biztonsági szelep, max. nyomása a fıtœrendszerben (bar) 3,0 3,0 3,0 3,0 Használati melegvíz C 24 E F 24 E C AS 24 E F AS 24 E Melegvíz teljesítmény változtatható (kw)-tól 8,4 8,9 (kw)-ig 23,6 23,6 Max. hœmérséklet melegvíznél ( C) Legkisebb vízmennyiség (l/perc) 1,7 1,7 Specifikus tömegáram ( t 25 C) (l/perc) Min. hálózati nyomás (bar) 0,5 0,5 Max. hálózati nyomás (bar) Égéstermék C 24 E F 24 E C AS 24 E F AS 24 E Égéstermék elvezetés kéménnyel Ø (mm) 125* _ 125* _ mesterségesen Ø (mm) _ 60 _ 60 Friss levegœbelépés mesterségesen Ø (mm) _ 100 _ 100 ÉgéslevegŒ igény (1013 mbar - 0 C) m 3 /óra Égéstermék elvezetés tömegárama (g/s) 20, ,7 15 Füstgáz hœmérséklete ( C) Égéstermék tartalma CO (ppm) CO2 (%) 4,85 6,7 4,85 6,7 NOx (ppm) Mıszaki jellemzœk Themaclassic FÖLDGÁZ II. C 24 E F 24 E C AS 24 E F AS 24 E Ø égœ fúvóka (mm) 1,20 1,20 1,20 1,20 Ø szükítœ (mm) Névleges gáznyomás (mbar) Max. égœnyomás (mbar) 11,8 12,2 11,8 12,2 Min. égœnyomás (mbar) 2,16 2,25 2,16 2,25 Max. gázterhelés (m 3 /h) 2,77 2,74 2,77 2,74 Min. gázterhelés (m 3 /h) 1,07 1,16 1,07 1,16 FÖLDGÁZ S C 24 E F 24 E C AS 24 E F AS 24 E Ø égœ fúvóka (mm) 1,3 1,3 1,3 1,3 Ø szükítœ (mm) Névleges gáznyomás (mbar) Max. égœnyomás (mbar) 13,3 13,6 13,3 13,6 Min. égœnyomás (mbar) 2,36 2,35 2,36 2,35 Max. gázterhelés (m 3 /h) 3,21 3,18 3,21 3,18 Min. gázterhelés (m 3 /h) 1,25 1,35 1,25 1,35 PB Gáz C 24 E F 24 E C AS 24 E F AS 24 E Ø égœ fúvóka (mm) 0,73 0,73 0,73 0,73 Ø szükítœ (mm) 4,8 4,8 4,8 4,8 Névleges gáznyomás (mbar) Max. égœnyomás (mbar) 29,7 29,8 29,7 29,8 Min. égœnyomás (mbar) 5,0 5,4 5,0 5,4 Max. gázterhelés (kg/h) 2,03 2,01 2,03 2,01 Min. gázterhelés (kg/h) 0,78 0,83 0,78 0,83 Villamos táplálás C 24 E F 24 E C AS 24 E F AS 24 E Tápfeszültség (V) Áramfelvétel (A) 0,3 0,53 0,3 0,53 Max. villamos teljesítmény (W) Elektromos védettség IPX4D IPX4D IPX4D IPX4D * : Ø 110 mm-es égéstermék-elvezetœ is alkalmazható 12 13

8 SZERELÉS-SZERVÍZ Hidraulikus kör Themaclassic C 1-Füstgáz visszaáramlás-gátló 2-Deflektor 3-Fıtési hœcserélœ 4-Túlmelegedés határoló 5-ÉgŒtér 6-Tágulási tartály 7-Ionizációs elektróda 8-ÉgŒ 9-Gyújtó elektróda 10 - KeringetŒ szivattyú 11 - Fıtési és HMV hœmérséklet határoló 12 - Gyújtó trafó 13 - By-pass 14 - Gáz szelep 15 - FıtŒvíz nyomás-érzékelœ HMV hœcserélœ (1) 17-3 járatú szelep (1) 18 - Tömegáram érzékelœ (1) 19 - BemenŒ hidegvíz szırœ (1) 20 - FeltöltŒ egység (1) 21-3 bar-os biztonsági szelep 22 - LeürítŒ csap 23 - FıtŒköri szırœ Hidraulikus kör Themaclassic F 1-Ventilátor 2-Nyomáskapcsoló égéstermék 3-Fıtési hœcserélœ 4-Túlmelegedés határoló friss levegœ 5-ÉgŒtér 6-Tágulási tartály 7-Ionizációs elektróda 8-ÉgŒ 9-Gyújtó elektróda 10 - KeringetŒ szivattyú 11 - Fıtési és HMV hœmérséklet határoló 12 - Gyújtótrafó 13 - By-pass 14 - Gáz szelep 15 - FıtŒvíz nyomás-érzékelœ 16 - HMV hœcserélœ (1) járatú szelep (1) 18 - Tömegáram érzékelœ (1) 19 - BemenŒ hidegvíz szırœ (1) 20 - FeltöltŒ egység (1) 21-3 bar-os biztonsági szelep 22 - LeürítŒ csap 23 - FıtŒköri szırœ A-VisszatérŒ fıtœvíz B-Hidegvíz bemenet (1) C-ElŒremenŒ fıtœvíz kimenet D-Melegvíz kimenet (1) E-Gázbemenet A B C D E A-FıtŒvíz visszatérœ ág B-Hidegvíz bemenet (1) C-FıtŒvíz elœremenœ ág D-Használati melegvíz (1) E-Gázcsatlakozás A B C D E (1) az AS modellekre nem vonatkozik (1) az AS modellekre nem vonatkozik 14 15

9 SZERELÉS-SZERVÍZ FıtŒkör mıködése A kazán felszerelése A Themaclassic kazánokat minden típusú rendszerbe beépíthetjük : kétcsöves, egycsöves, soros vagy párhuzamos, padlófıtés, falfıtés, stb. A fıtœfelületek lehetnek radiátorok, hœlégbefúvók, stb. Figyelem : ha a felhasznált anyagok különbözœ minœségıek, korrózió léphet fel (elektrokémiai potenciál különbség miatt). Ebben az esetben ajánlatos a fıtœkörbe korróziógátlót adagolni, a javasolt mennyiségben, mely megakadályozza a gáztermelést és az oxidáció kialakulását. A csœhálózatot a szokásos módszerek szerint kell kialakítani, vízhozam-görbe segítségével (9. oldal). A fıtœkört a valós szükségletek szerint kell kiszámítani, tekintet nélkül a kazán maximális teljesítményére. A kimenœ és a visszatérœ ág közötti hœmérséklet legyen kisebb vagy egyenlœ 20 C-kal. A minimális tömegáram 500 l/h lehet a szivattyúnál. A vezetékek nyomvonalát úgy kell kialakítani, hogy elkerülhetœ legyen a légzsákok kialakulása és könnyen lehessen a rendszert légteleníteni. LégtelenítŒket kell tervezni a csœhálózat felsœ pontjaira. A kazánba beépített tágulási tartály gyárilag 0,5 bar nyomásra van beállítva (vagy 5 m.v.o.) így a fıtœkör 110 liter 75 C-os fıtœvizet tartalmazhat max. 3 bar üzemi nyomáson. Az üzembe helyezésnél módosítani lehet Használati merlegvízkör kialakítása Úgy kell kialakítani a HMV kört, hogy igyekezzünk a minimumra csökkenteni a nyomásveszteséget : használjunk minél kevesebb könyököt és szerelvényt, hogy a melegvíz hozam elegendœ legyen. A kazán 0,6 bar nyomáson is képes az üzemi nyomást magasabb statikus terhelés esetén. A rendszer legmélyebb pontjára leeresztœ csapot kell szerelni. A csak fıtœ kazánok esetében biztosítani kell egy a fıtœkör feltöltésére szolgáló csapot. Ha termosztatikus szelepeket használ, ne alkalmazza ezeket minden radiátoron, hanem fœleg a nagyobb hœingadozású helyeken szerelje fel Œket, és sohasem abban a helyiségben, ahová szobatermosztát kerül. Ha régebben készült rendszerrœl van szó, mindenképpen szükséges a fıtœkört átmosni, mielœtt beköti az új készüléket. mıködni, de csak alacsony melegvíz hozammal. Ajánlatos az 1 bar fölötti hálózati víznyomás. A kazán helyének kialakításánál a következœket kell figyelembe venni: A hozzáférhetœség céljából mindenképpen biztosítani kell egy minimum 20 mm-es oldaltávolságot a készüléktœl, (50-50 mm ajánlott) Tartsa be a minimum 1,80 m-es magasságot a deflektor alsó pontjáig abban az esetben, ha kéményes égéstermék elvezetésrœl van szó. (C modell). Ezt a feltételt teljesítjük, ha a tartót a földtœl legalább 2,05 m-re helyezzük, Kerüljük a túl könnyı válaszfalra történœ szerelést, illetve nagy felületre (membránhatás zaj) Ne helyezzük a készüléket olyan berendezés fölé, amelynek mıködése káros lehet (zsíros gœzt kibocsátó tızhely, mosógép, stb.) vagy olyan helyiségbe, ahol korróziót elœidézœ közeg van, vagy ahol nagy a porkibocsátás (C típusú kazán). 2,05 m taljtál Ne helyezzünk a kazánnal (C modell) egy helyiségbe olyan berendezéseket, melyek a belépœ égési levegœt felhasználhatják (elszívó, szárító, stb). EmlékeztetŒ : ügyeljünk arra, hogy a felsœ és alsó szellœzœk sose legyenek elzárva, a kazántérnél. A szerelœpanel lehetœvé teszi a tömörségi próbák elvégzését anélkül, hogy a készülék fel lenne szerelve. A szerelœpanel egy szerelœalapból, egy rögzítœbœl és egy felfüggesztœbœl áll. A felhelyezés a sablonon lévœ leírás szerint kell, hogy történjen. Ha a kazán nem kerül azonnal felszerelésre, védeni kell a csatlakozásokat a gipsz és a festékszennyezœdéstœl, ami a késœbbi jó mıködést veszélyeztetheti

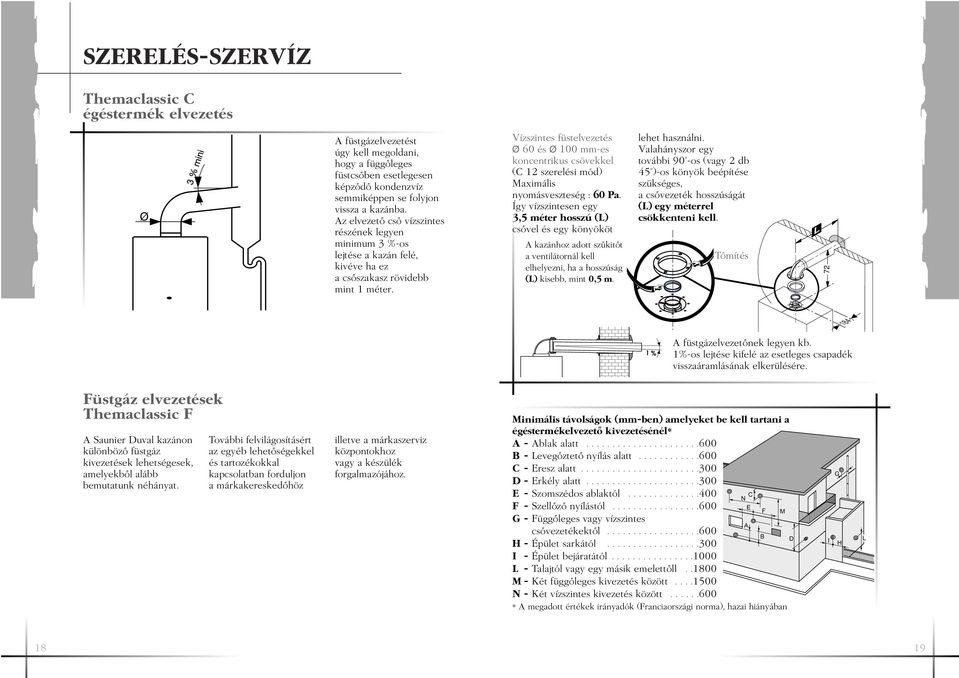

10 184 SZERELÉS-SZERVÍZ Themaclassic C égéstermék elvezetés A füstgázelvezetést úgy kell megoldani, hogy a függœleges füstcsœben esetlegesen képzœdœ kondenzvíz semmiképpen se folyjon vissza a kazánba. Az elvezetœ csœ vízszintes részének legyen minimum 3 %-os lejtése a kazán felé, kivéve ha ez a csœszakasz rövidebb mint 1 méter. Vízszintes füstelvezetés Ø 60 és Ø 100 mm-es koncentrikus csövekkel (C 12 szerelési mód) Maximális nyomásveszteség : 60 Pa. Így vízszintesen egy 3,5 méter hosszú (L) csœvel és egy könyököt A kazánhoz adott szıkitœt a ventilátornál kell elhelyezni, ha a hosszúság (L) kisebb, mint 0,5 m. lehet használni. Valahányszor egy további 90 -os (vagy 2 db 45 )-os könyök beépítése szükséges, a csœvezeték hosszúságát (L) egy méterrel csökkenteni kell. TŒmítés L 72 1 % A füstgázelvezetœnek legyen kb. 1%-os lejtése kifelé az esetleges csapadék visszaáramlásának elkerülésére. Füstgáz elvezetések Themaclassic F A Saunier Duval kazánon különbözœ füstgáz kivezetések lehetségesek, amelyekbœl alább bemutatunk néhányat. További felvilágosításért az egyéb lehetœségekkel és tartozékokkal kapcsolatban forduljon a márkakereskedœhöz illetve a márkaszerviz központokhoz vagy a készülék forgalmazójához. Minimális távolságok (mm-ben) amelyeket be kell tartani a égéstermékelvezetœ kivezetésénél* A-Ablak alatt B-LevegŒztetŒ nyílás alatt C-Eresz alatt D-Erkély alatt E - Szomszédos ablaktól N C F - SzellŒzŒ nyílástól E F M G-FüggŒleges vagy vízszintes A csœvezetékektœl B H-Épület sarkától I - Épület bejáratától L - Talajtól vagy egy másik emelettœll M-Két függœleges kivezetés között N-Két vízszintes kivezetés között * A megadott értékek irányadók (Franciaországi norma), hazai hiányában D I G H L 18 19

11 SZERELÉS-SZERVÍZ SzerelŒpanel FüggŒleges füstgáz elvezetœ rendszer Ø 80 és Ø 125 csœ (C 32 típusú szerelés) Maximális nyomásveszteség : 80 Pa. FüggŒlegesen 12 méter hosszú égéstermékelvezetœt (L) és egy indítóelemet használhatunk L 184 A kazánhoz adott szıkítœt a ventilátornál kell elhelyezni, ha a hosszúság (L) kisebb, mint 1 m. A B 70 C D A- fıtœvíz visszatérœ ág golyóscsappal B- hidegvíz bemenœág golyóscsappal C- fıtœvíz elœremenœ ág golyóscsappal D- használati melegvíz kimenœ ág E- gázcsatlakozás elzáró csappal gas Tömegáram korlátozó (12l/perc) E 149,5Rögzítse a szerelœpanel sarkait a szállított csavarok segítségével, hogy elérje a 149,5 mm-t. Osztott égéstermék elvezetés 2 x Ø 80 mm-es csövekkel (C52 típusú megoldás) Maximális nyomásveszteség : 80 Pa. A két füstcsœ (L l + L 2) hossza együttesen lehet 38 méter, valamint és két könyököt és egy szeparátort alkalmazhatunk. Figyelem : az égési levegœt szállító, valamint az égésterméket elvezetœ csövek kivezetését nem szabad az épület ellentétes oldalaira elhelyezni /É-D, vagy Ny-K/! TŒmítés Ø 80 L1 145 L2 A tömítésekhez adott szıkitœt a füstgáz kimenetnél kell elhelyezni, ha a hosszúság (L1+L2) kisebb, mint 6 m. 184 Ø 80 CsŒbekötések 1 Leırítési csatlakozás 2 3 A szerelœpanellel szállított csœidomok lehetœvé teszik, hogy a fıtœés használati melegvízkört rákössék a következœkre : 1 - Fıtés 20x27 (3/4" gáz) egyenes csœidom 2 - HMV 15x21 (1/2" gáz) egyenes csœidom 3 - Gáz csœidom 15x21 (1/2" gáz) könyök Fontos : Abban az esetben, ha a csœvezetékeket a készülék mögött fölfelé kell vezetni, a tágulási tartály elhelyezésére a falon helyet kell fenntartani. A fıtési biztonsági szelepet és a leürítœ szelepet kössük be a csatornába a szállított mıanyag csövek segítségével

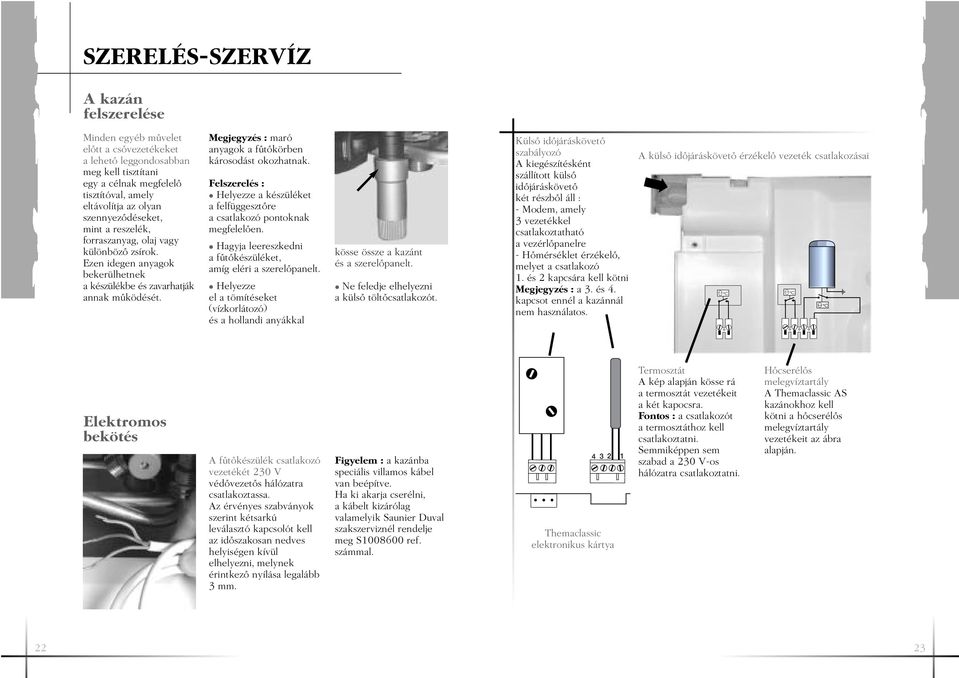

12 SZERELÉS-SZERVÍZ A kazán felszerelése Minden egyéb mıvelet elœtt a csœvezetékeket a lehetœ leggondosabban meg kell tisztítani egy a célnak megfelelœ tisztítóval, amely eltávolítja az olyan szennyezœdéseket, mint a reszelék, forraszanyag, olaj vagy különbözœ zsírok. Ezen idegen anyagok bekerülhetnek a készülékbe és zavarhatják annak mıködését. Megjegyzés : maró anyagok a fıtœkörben károsodást okozhatnak. Felszerelés : Helyezze a készüléket a felfüggesztœre a csatlakozó pontoknak megfelelœen. Hagyja leereszkedni a fıtœkészüléket, amíg eléri a szerelœpanelt. Helyezze el a tömítéseket (vízkorlátozó) és a hollandi anyákkal kösse össze a kazánt és a szerelœpanelt. Ne feledje elhelyezni a külsœ töltœcsatlakozót. KülsŒ idœjáráskövetœ szabályozó A kiegészítésként szállított külsœ idœjáráskövetœ két részbœl áll : - Modem, amely 3 vezetékkel csatlakoztatható a vezérlœpanelre - HŒmérséklet érzékelœ, melyet a csatlakozó 1. és 2 kapcsára kell kötni Megjegyzés : a 3. és 4. kapcsot ennél a kazánnál nem használatos. A külsœ idœjáráskövetœ érzékelœ vezeték csatlakozásai C C C Elektromos bekötés A fıtœkészülék csatlakozó vezetékét 230 V védœvezetœs hálózatra csatlakoztassa. Az érvényes szabványok szerint kétsarkú leválasztó kapcsolót kell az idœszakosan nedves helyiségen kívül elhelyezni, melynek érintkezœ nyílása legalább 3 mm. Figyelem : a kazánba speciális villamos kábel van beépítve. Ha ki akarja cserélni, a kábelt kizárólag valamelyik Saunier Duval szakszerviznél rendelje meg S ref. számmal. Themaclassic elektronikus kártya Termosztát A kép alapján kösse rá a termosztát vezetékeit a két kapocsra. Fontos : a csatlakozót a termosztáthoz kell csatlakoztatni. Semmiképpen sem szabad a 230 V-os hálózatra csatlakoztatni. HŒcserélŒs melegvíztartály A Themaclassic AS kazánokhoz kell kötni a hœcserélœs melegvíztartály vezetékeit az ábra alapján

13 SZERELÉS-SZERVÍZ A kazán üzembe helyezése Rákötés gázvezetékre Nyissuk meg a gázmérœ csapját EllenŒrizzük, hogy a gázbekötés szivárgásmentes-e. GyŒzŒdjünk meg, hogy a gázórán keresztül jut-e elég gáz a kazánhoz, amikor minden gázkészülék be van kapcsolva. Áramellátás GyŒzŒdjünk meg, hogy a kazán megfelelœen kapja-e a 230 V-os áramot. 5 Légtelenítsünk minden radiátort a víz normál folyásáig, majd zárjuk el a légtelenítœket. 6 Hagyjuk állandóan nyitva a szivattyú légtelenítœt. 1 Állítsa az üzemmód-gombot I állásba. 2 Nyissa meg a három golyóscsapot a szerelœpanel csatlakozóin: a csavar vágatának függœlegesen kell állnia. 3 Nyissa meg a szivattyú tetején lévœ légtelenítœ zárócsavart és a fıtœkör automatikus légtelenítœit. 4 Nyissa meg a kazán alatt lévœ feltöltœ csapot addig, amíg a nyomás kijelzœ 2 bar-t mutat. 7 Nyissuk ki a különbözœ melegvíz csapokat a rendszer légtelenítésére. 8 GyŒzŒdjünk meg, hogy a nyomásmérœ a rendszer légtelenítésére a beállított 1 és 2 bar közötti értéken maradt-e. 1.5 bar 24 25

14 SZERELÉS-SZERVÍZ Beszabályozás A fıtési teljesítmény szabályozása A kazán teljesítmény fıtési üzemmódban beállítható bármely értékre a 12. oldalon lévœ értékhatárok között. Ez lehetœvé teszi, hogy megfelelœ teljesítmény szolgálja ki a rendszer reális hœszükségleteit túlzott teljesítmény igénybevétele nélkül, de megtartva a magas hatásfokot. Ezt a szabályozást egy csavarhúzóval kell elvégezni a potenciométeren (A. ábra), a vezérlœpanel belsœ felén. Megjegyzés : A fıtœteljesítmény csökkentése semmilyen hatással nincs a használati melegvíz teljesítményére. Gyárilag a kazánokat 15 kw-ra szabályozzák be. 15kW mini A maxi A B C A fıtœkör vízmennyiségének szabályozása A vízhozamot a fıtési rendszer számított mıködéséhez kell szabályozni. A fıtœkészülék 1/2 körre nyitott, beépített bypass C csavarral van szállítva, amelyen a szükségletnek megfelelœ számú fordulatot kell végezni (pl. elzáráshoz), hogy a rendelkezésre álló nyomásmagasságot hozzáigazítsuk a rendszer veszteségéhez a hozam/nyomás görbe szerint (11. oldal). Választási lehetœségek a vezérlœpanelen : A 4 kapcsoló állása (B) ON és OFF helyzetben meghatározza a szivattyú mıködését és a kazán maximális fıtési hœmérsékletét gyári beállítás Kapcsoló 1 ON OFF Kapcsoló 2 ON OFF ON OFF > Szivattyú állandó égœvel állandó termosztát tal Kapcsoló 3 ON OFF Kapcsoló 4 ON OFF ON OFF > Max. elœremenœ hœmérséklet 53 C 87 C 53 C 73 C Leürítés Ha távolléte esetén fagyveszély van, le kell üríteni a rendszert. Hogy ezt a mıveletet elkerüljük, speciális fıtési fagyálló folyadékot adagolhatunk a rendszerbe 15 tf.%-ig. A fıtœkör leürítése Nyissa ki a rendszer legalsóbb pontján lévœ csapot. Juttasson a rendszerbe levegœt a rendszer egy légtelenítœjének kinyitásával vagy a fıtœkészülék leeresztœ csavarjával (r). Gázfajta megváltoztatása Ha megváltoztatja a rendszert ellátó gáz fajtáját, a fıtœkészülék bizonyos elemeit MinŒségtanúsítás A Saunier Duval tanúsítja - a 2/1984 (III.10.) BKM Jp A B C r A használati melegvíz leürítése Zárja el a vízóra csapját. Nyisson ki egy vagy több csapot. is ki kell cserélni; ehhez a Gáz átállító" készletet külön szállítjuk. Az átszerelést eggyüttes rendelete szerint -, hogy a szállitott készülék a Szerelési és Csak a fıtœkészülék leürítése Zárja el a gömbcsapokat (A) (B) és (C) (a csavar vágata vízszintes legyen). Nyissa ki a leürítœ csavart (r). Nyisson ki egy vagy több melegvíz csapot. és újraszabályozást csak a márkaszerviz végezheti el. használati útmutatóban szereplœ adatoknak megfelel

15 SZERELÉS-SZERVÍZ A melegvíztartály Themaclassic AS-hez valócsatlakoztatása 1 - FıtŒvíz elœremenœ (1b) és visszatérœ (1a) ágához könyökcsatlakozó 3/4" hollandi anyával 2 - Háromjáratú szelep 3 - Tartópanel 4 - FıtŒvíz elœremenœ (4b) és visszatérœ (4a) ágához 3/4" tömlœ hollandi anyával 5 - Elektromos csatlakozó kábel A csatlakoztató készlet összeszerelése Csavarja ki a kazán elején a két tartócsavart. Vegye le a hidraulikus blokk mögött lévœ zárólemezt 3 1a 5 1b 2 4b bojler felé 1b Tegye helyére a készletben lévœ tartópanelt. Rögzítse az 1. könyököt és a 4. rugalmas tömlœt a melegvíztartály bemenœ és kimenœ csonkjára. 4a bojlertœl 5 2 Húzza ki a hidraulikus egység jobb oldalán lévœ dugót Tegye helyére a készletben lévœ 2. háromjáratú Kösse az 5. kábelt a szelepre 5 Kösse az 5. kábel csatlakozóját a vezérlœpanelre (V3V) A csatlakoztató készlet beszerelése ezzel befejezœdött. Ezután végezze el a melegvíztartály rákötését a melegvízhálózatra a melegvíztartály használati leírásában található utasításoknak megfelelœen

16 ÁLTALÁNOSSÁGOK Mıködés biztonsága Fagyvédelem Ha néhány napra távol vagyunk, állítsuk a gombot mini" állásra, hogy megóvjuk a készüléket a fagytól. Tartós távollét esetén járjunk el a Leürítés" fejezetben (27. oldal) leírtak szerint. A füstgáz elvezetés F 2 biztonsága (Themaclassic C) Ha bármilyen, akár részbeni elzáródás keletkezik a füstgáz elvezetœ csœben, az automatikus biztonsági berendezés leállítja a készüléket. Ebben az esetben a vezérlœpanelen villog a piros lámpa és a kijelzœ az F2 vagy F3 kódot mutatja. A kazán 15 perc múlva automatikusan újraindul. Ha ez nem történik meg, hívja az szakszervízt. Fontos : a füstelvezetés biztonsági berendezését tilos üzemen kívülre helyezni. A biztonsági berendezésekhez csak a szakszerviz szerelœje nyúlhat, és csak a Saunier Duval által szállított alkatrészek használhatók fel. A légáramlás F 2 biztonsága (Themaclassic F) Ha a levegœ-áramlásban rendellenesség mutatkozik, a biztonsági rendszer megszakítja a kazán mıködését, és a vezérlœpanelen a piros lámpa villog és a kijelzœ az F2 kódot mutatja. Ebben az esetben hívja a legközelebbi szakszervizt. Gázhiány F 1 A készülék biztonsági okból leáll, a vezérlœpanelen a piros lámpa villog és a kijelzœ az F1 vagy F4 kódot mutatja Ebben az esetben hívja a legközelebbi szakszervizt. Áramszünet A kazán leáll. Ha újra van áram, a készülék automatik usan újraindul. Túlmelegedés F 9 elleni védelem/ Ha egy hiba miatt biztonsági okból leáll a kazán (kézi mıködtetésı termosztát), a vezérlœpanelen a piros lámpa villog és a kijelzœ az F9 kódot mutatja. Ebben az esetben hívja a legközelebbi szakszervizt. LevegŒ jelenléte a csövekben ürítse ki a levegœt a radiátorokból és állítsa be a nyomást. Ha ez túl gyakran elœfordul, hívja a szakszervizt, mert lehetséges, hogy : - a fıtœkörben szivárgás van, aminek meg kell keresni az eredetét; - a fıtési körben korrózió van, melyet a fıtési víz kezelésével lehet megszüntetni. Fontos : Egy fıtési rendszer nem mıködhet megfelelœen, ha nincs feltöltve vízzel, és nincs jól légtelenítve az indulásnál. Ha ezek a feltételek nem teljesülnek, akkor különbözœ zajokat észlelünk, amelyek jöhetnek a kazánból a víz felforrása miatt, vagy a radiátorokból a víz csorgása miatt
