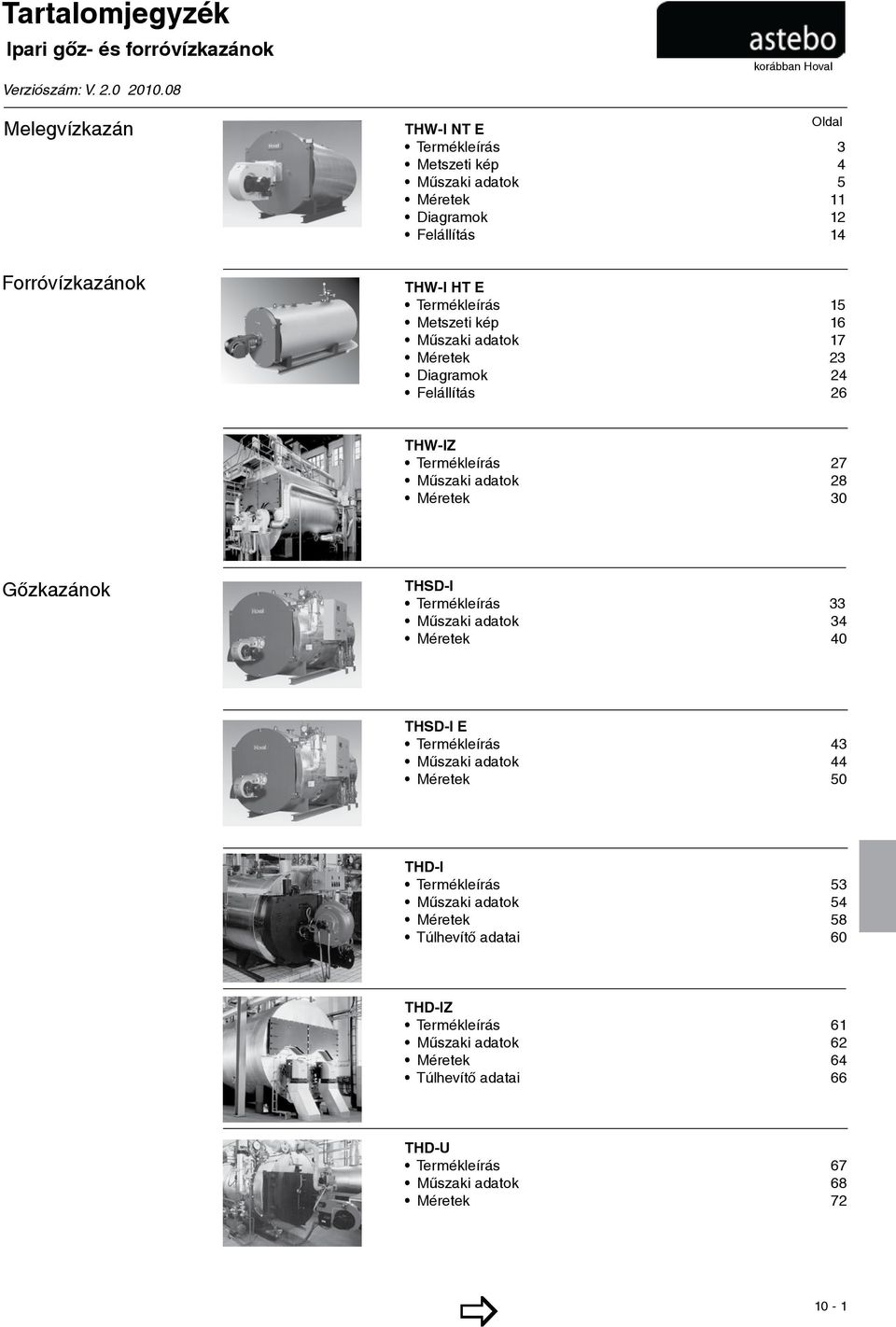

1 Tartalomjegyzék Ipari gőz- és forróvízkazánok Verziószám: V Melegvízkazán THW-I NT E Termékleírás Oldal 3 Metszeti kép 4 Mûszaki adatok 5 Méretek 11 Diagramok 12 Felállítás 14 Forróvízkazánok THW-I HT E Termékleírás 15 Metszeti kép 16 Mûszaki adatok 17 Méretek 23 Diagramok 24 Felállítás 26 THW-IZ Termékleírás 27 Mûszaki adatok 28 Méretek 30 Gőzkazánok THSD-I Termékleírás 33 Mûszaki adatok 34 Méretek 40 THSD-I E Termékleírás 43 Mûszaki adatok 44 Méretek 50 THD-I Termékleírás 53 Mûszaki adatok 54 Méretek 58 Túlhevítő adatai 60 THD-IZ Termékleírás 61 Mûszaki adatok 62 Méretek 64 Túlhevítő adatai 66 THD-U Termékleírás 67 Mûszaki adatok 68 Méretek

2 Tartalomjegyzék Táp- és kondenzvíztartályok SPW-E Oldal Termékleírás 75 Mûszaki adatok 76 Méretek 82 SPW-D (nyomásmentes) Termékleírás 83 Mûszaki adatok 84 Méretek 86 KDS Termékleírás 89 Mûszaki adatok 90 Méretek 93 Tervezési szempontok 95 Kazán- és tápvíz előírások

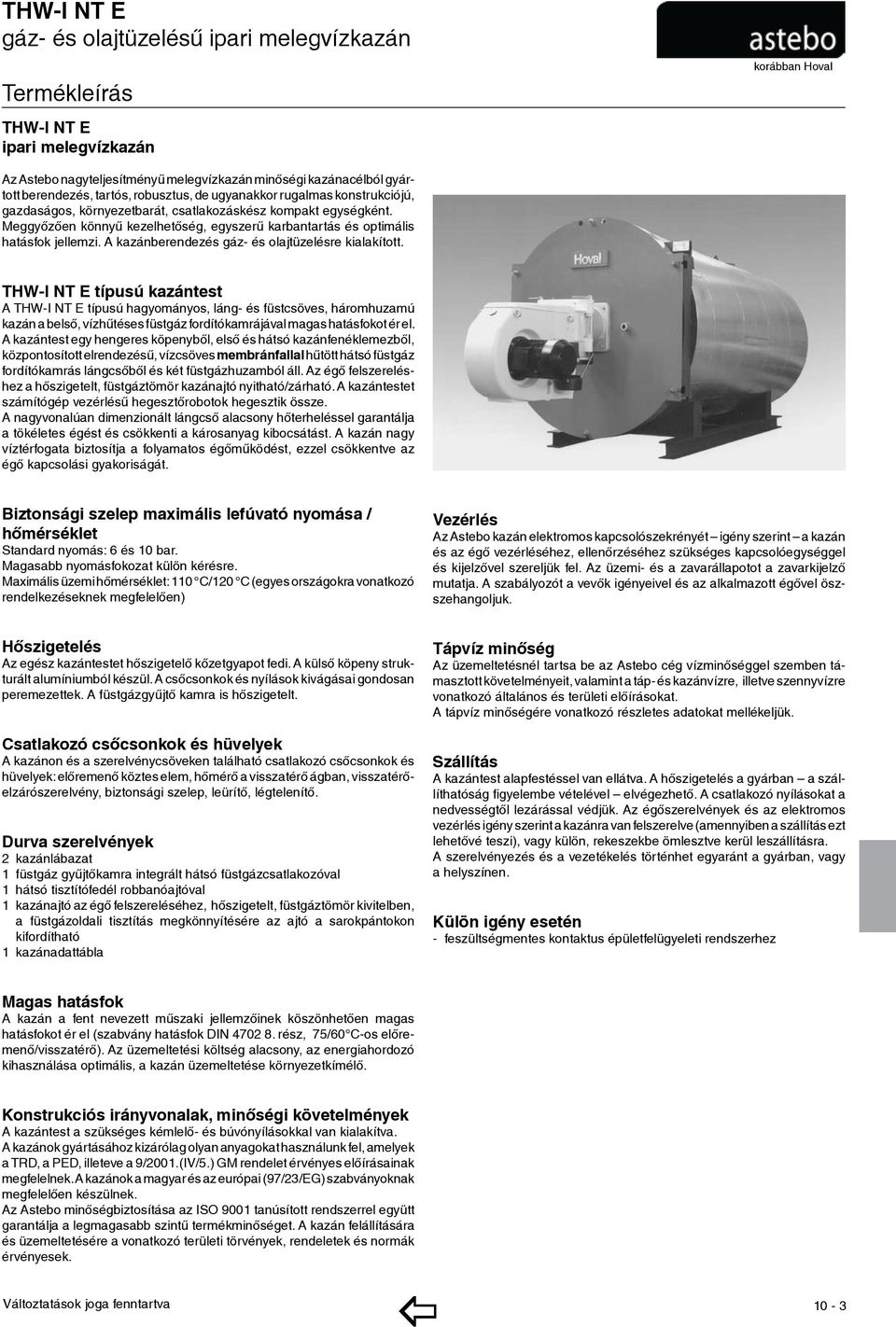

3 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Termékleírás THW-I NT E ipari melegvízkazán Az Astebo nagyteljesítményű melegvízkazán minőségi kazánacélból gyártott berendezés, tartós, robusztus, de ugyanakkor rugalmas konstrukciójú, gazdaságos, környezetbarát, csatlakozáskész kompakt egységként. Meggyőzően könnyű kezelhetőség, egyszerű karbantartás és optimális hatásfok jellemzi. A kazánberendezés gáz- és olajtüzelésre kialakított. THW-I NT E típusú kazántest A THW-I NT E típusú hagyományos, láng- és füstcsöves, háromhuzamú kazán a belső, vízhűtéses füstgáz fordítókamrájával magas hatásfokot ér el. A kazántest egy hengeres köpenyből, első és hátsó kazánfenéklemezből, központosított elrendezésű, vízcsöves membránfallal hűtött hátsó füstgáz fordítókamrás lángcsőből és két füstgázhuzamból áll. Az égő felszereléshez a hőszigetelt, füstgáztömör kazánajtó nyitható/zárható. A kazántestet számítógép vezérlésű hegesztőrobotok hegesztik össze. A nagyvonalúan dimenzionált lángcső alacsony hőterheléssel garantálja a tökéletes égést és csökkenti a károsanyag kibocsátást. A kazán nagy víztérfogata biztosítja a folyamatos égőműködést, ezzel csökkentve az égő kapcsolási gyakoriságát. Biztonsági szelep maximális lefúvató nyomása / hőmérséklet Standard nyomás: 6 és 10 bar. Magasabb nyomásfokozat külön kérésre. Maximális üzemi hőmérséklet: 110 C/120 C (egyes országokra vonatko zó rendelkezéseknek megfelelően) Vezérlés Az Astebo kazán elektromos kapcsolószekrényét igény szerint a kazán és az égő vezérléséhez, ellenőrzéséhez szükséges kapcsolóegységgel és kijelzővel szereljük fel. Az üzemi- és a zavarállapotot a zavarkijelző mutatja. A szabályozót a vevők igényeivel és az alkalmazott égővel öszszehangoljuk. Hőszigetelés Az egész kazántestet hőszigetelő kőzetgyapot fedi. A külső köpeny strukturált alumíniumból készül. A csőcsonkok és nyílások kivágásai gondosan peremezettek. A füstgázgyűjtő kamra is hőszigetelt. Csatlakozó csőcsonkok és hüvelyek A kazánon és a szerelvénycsöveken található csatlakozó csőcsonkok és hüvelyek: előremenő köztes elem, hőmérő a visszatérő ágban, visszatérőelzárószerelvény, biztonsági szelep, leürítő, légtelenítő. Durva szerelvények 2 kazánlábazat 1 füstgáz gyűjtőkamra integrált hátsó füstgázcsatlakozóval 1 hátsó tisztítófedél robbanóajtóval 1 kazánajtó az égő felszereléséhez, hőszigetelt, füstgáztömör kivitelben, a füstgázoldali tisztítás megkönnyítésére az ajtó a sarokpántokon kifordítható 1 kazánadattábla Tápvíz minőség Az üzemeltetésnél tartsa be az Astebo cég vízminőséggel szemben támasztott követelményeit, valamint a táp- és kazánvízre, illetve szennyvízre vonatkozó általános és területi előírásokat. A tápvíz minőségére vonatkozó részletes adatokat mellékeljük. Szállítás A kazántest alapfestéssel van ellátva. A hőszigetelés a gyárban a szállíthatóság figyelembe vételével elvégezhető. A csatlakozó nyílásokat a nedvességtől lezárással védjük. Az égőszerel vé nyek és az elektromos vezérlés igény szerint a kazánra van felszerelve (amennyiben a szállítás ezt lehetővé teszi), vagy külön, rekeszekbe ömlesztve kerül leszállításra. A szerelvényezés és a vezetékelés történhet egyaránt a gyárban, vagy a helyszínen. Külön igény esetén - feszültségmentes kontaktus épületfelügyeleti rendszerhez Magas hatásfok A kazán a fent nevezett műszaki jellemzőinek köszönhetően magas ha tás fokot ér el (szabvány hatásfok DIN rész, 75/60 C-os előremenő/visszatérő). Az üzemeltetési költség alacsony, az energia hordozó kihasználása optimális, a kazán üzemeltetése környezetkímélő. Konstrukciós irányvonalak, minőségi követelmények A kazántest a szükséges kémlelő- és búvónyílásokkal van kialakítva. A kazánok gyártásához kizárólag olyan anyagokat használunk fel, amelyek a TRD, a PED, illeteve a 9/2001.(IV/5.) GM rendelet érvényes előírásainak megfelelnek. A kazánok a magyar és az európai (97/23/EG) szabványoknak megfelelően készülnek. Az Astebo minőségbiztosítása az ISO 9001 tanúsított rendszerrel együtt garantálja a legmagasabb szintű termékminőséget. A kazán felállítására és üzemeltetésére a vonatkozó területi törvények, rendeletek és normák érvényesek. 10-3

4 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Metszeti kép THW-I NT E Kazánajtó: Nagyméretű kazánajtó, amelynek kinyitásával az égőkamra, valamint a 2. és a 3. huzam tisztítása lényegesen egyszerűbb. A speciális sarokpánt-konstrukció által a kazánajtó jobbra, vagy balra, könnyen kinyitható. Az optimális hőszigeteléssel ellátott kazánajtó minimálisra csökkenti a kazán hőveszteségét. Fűtőfelület: A belső építmény nélküli simacsöves fűtőfelület csökkenti a füstgáz veszteséget és lehetővé te szi a gaz da - ságos üzemhez szükséges kön nyű és gyors tisztítást. Égő: A kazán égőtér geo metri ája és az alacsony tűztérterhe lés alapján LowNOx-égő al kal ma zása optimális. Befecskendezés a visszatérö ágban: A fűtési rendszer visszatérő ágában lévő víz a kazán felső, meleg tartományába kerül bevezetésre. A speciális visszatérőági-bevezetés által a kazánba beáramló víz egy terelőlemezen át 90 -ot fordul és felgyorsul. A terelőlapátokról leáramló visszatérő víz az injektorhatás következtében keveredik a forróvízzel. Ezáltal a visszatérő-víz hőmérséklete megemelkedik. Membránfal: Az 1. és 2. huzam között a fordítókamra hű té se speciális vízcsövekkel tör té nik. Ezáltal a sugárzási veszteség elhanyagolható. A tűzteret 100%-ig vízköpeny veszi körbe. Hőszigetelés: A strukturált alu mí - ni umköpennyel borított nagy ha tékonysá gú hőszigetelés mini mum ra csök kenti a készenléti vesz teséget és magas szintű gaz da sá gosságot eredményez. 10-4

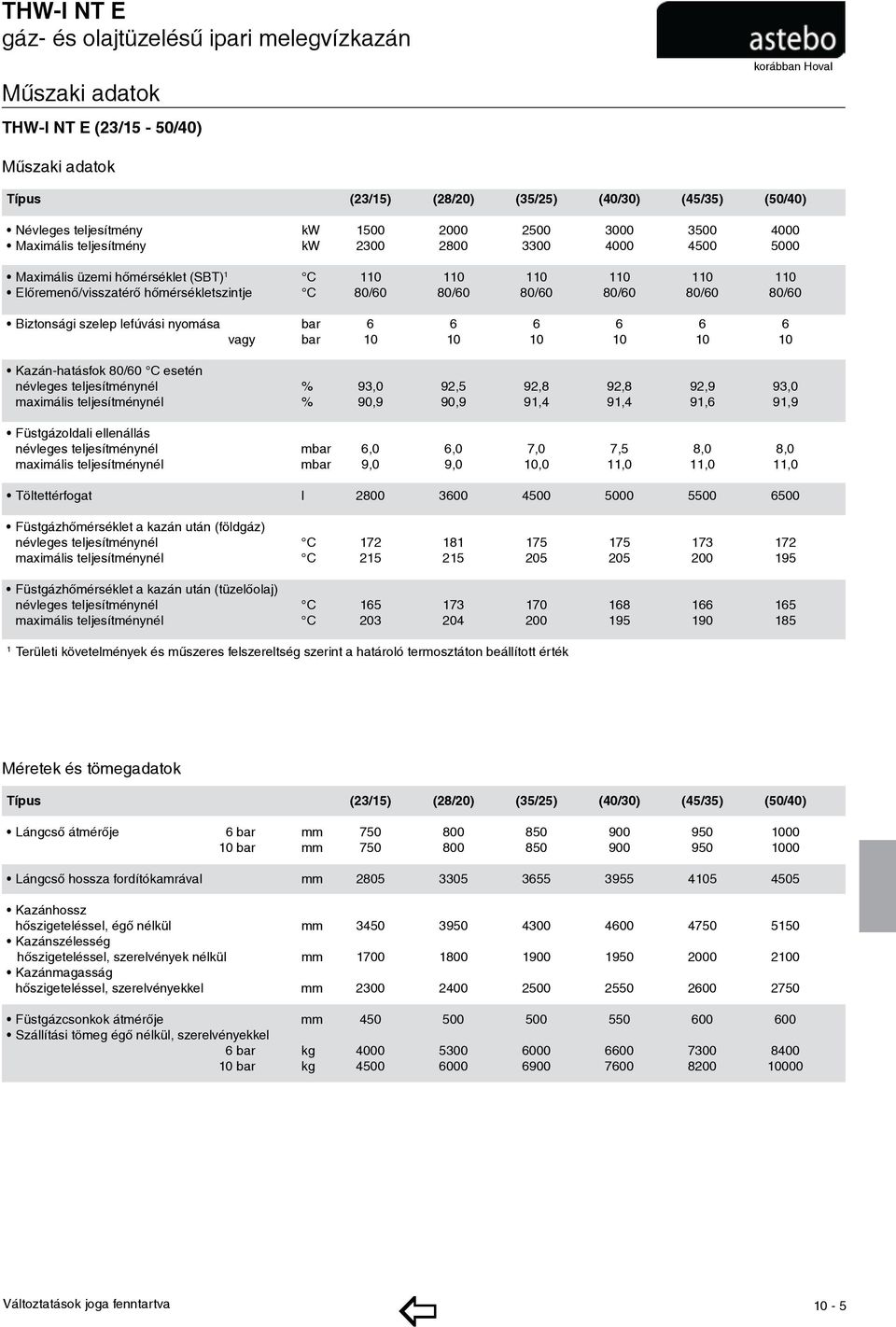

5 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán THW-I NT E (23/15-50/40) Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) Névleges teljesítmény kw Maximális teljesítmény kw Maximális üzemi hőmérséklet (SBT) 1 C Előremenő/visszatérő hőmérsékletszintje C 80/60 80/60 80/60 80/60 80/60 80/60 Biztonsági szelep lefúvási nyomása bar vagy bar Kazán-hatásfok 80/60 C esetén névleges teljesítménynél % 93,0 92,5 92,8 92,8 92,9 93,0 maximális teljesítménynél % 90,9 90,9 91,4 91,4 91,6 91,9 Füstgázoldali ellenállás névleges teljesítménynél mbar 6,0 6,0 7,0 7,5 8,0 8,0 maximális teljesítménynél mbar 9,0 9,0 10,0 11,0 11,0 11,0 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) Lángcső átmérője 6 bar mm bar mm Lángcső hossza fordítókamrával mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvényekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül, szerelvényekkel 6 bar kg bar kg

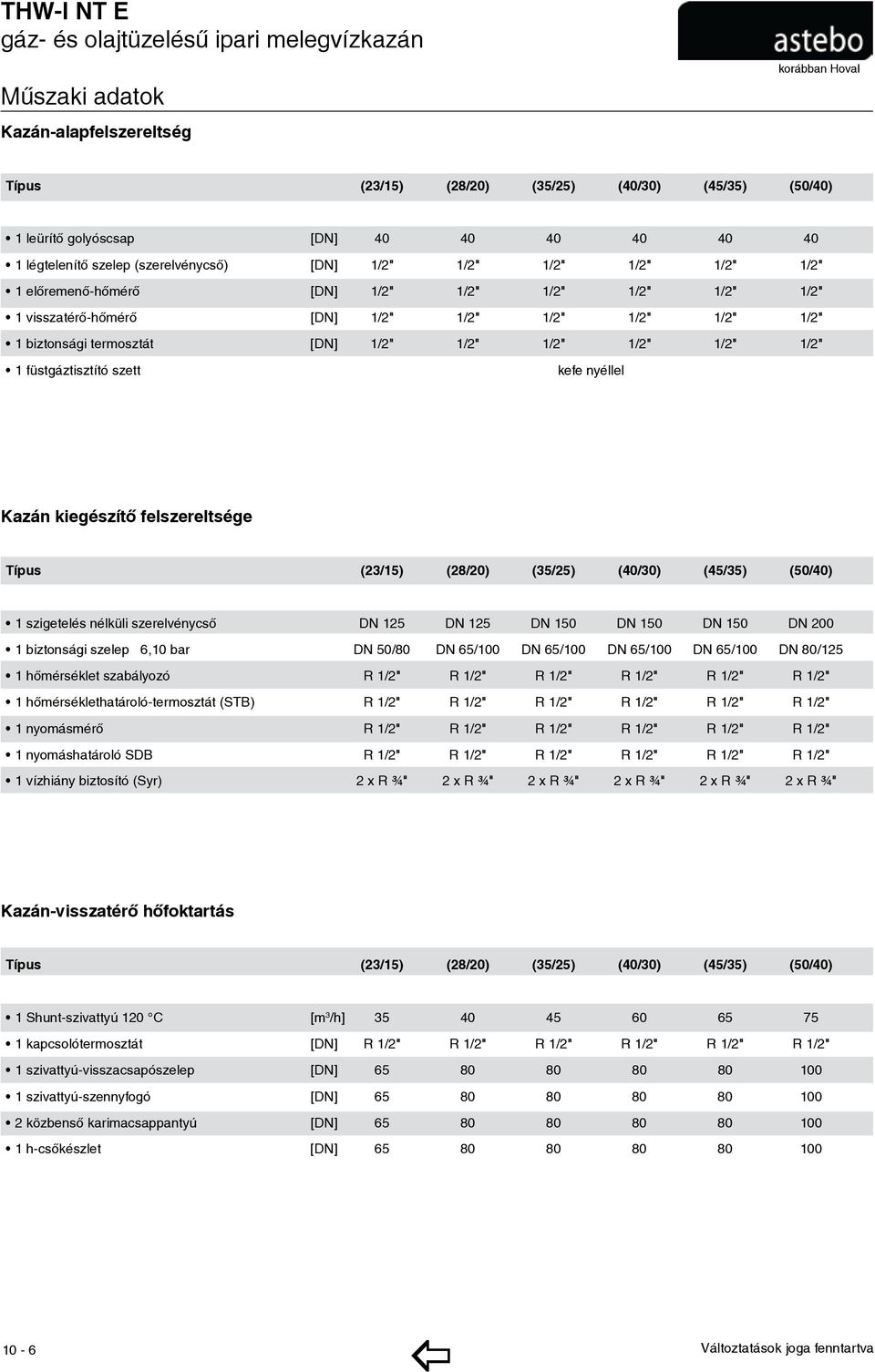

6 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Kazán-alapfelszereltség Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító szett kefe nyéllel Kazán kiegészítő felszereltsége Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) 1 szigetelés nélküli szerelvénycső DN 125 DN 125 DN 150 DN 150 DN 150 DN biztonsági szelep 6,10 bar DN 50/80 DN 65/100 DN 65/100 DN 65/100 DN 65/100 DN 80/125 1 hőmérséklet szabályozó R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 hőmérséklethatároló-termosztát (STB) R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízhiány biztosító (Syr) 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" Kazán-visszatérő hőfoktartás Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) 1 Shunt-szivattyú 120 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] közbenső karimacsappantyú [DN] h-csőkészlet [DN]

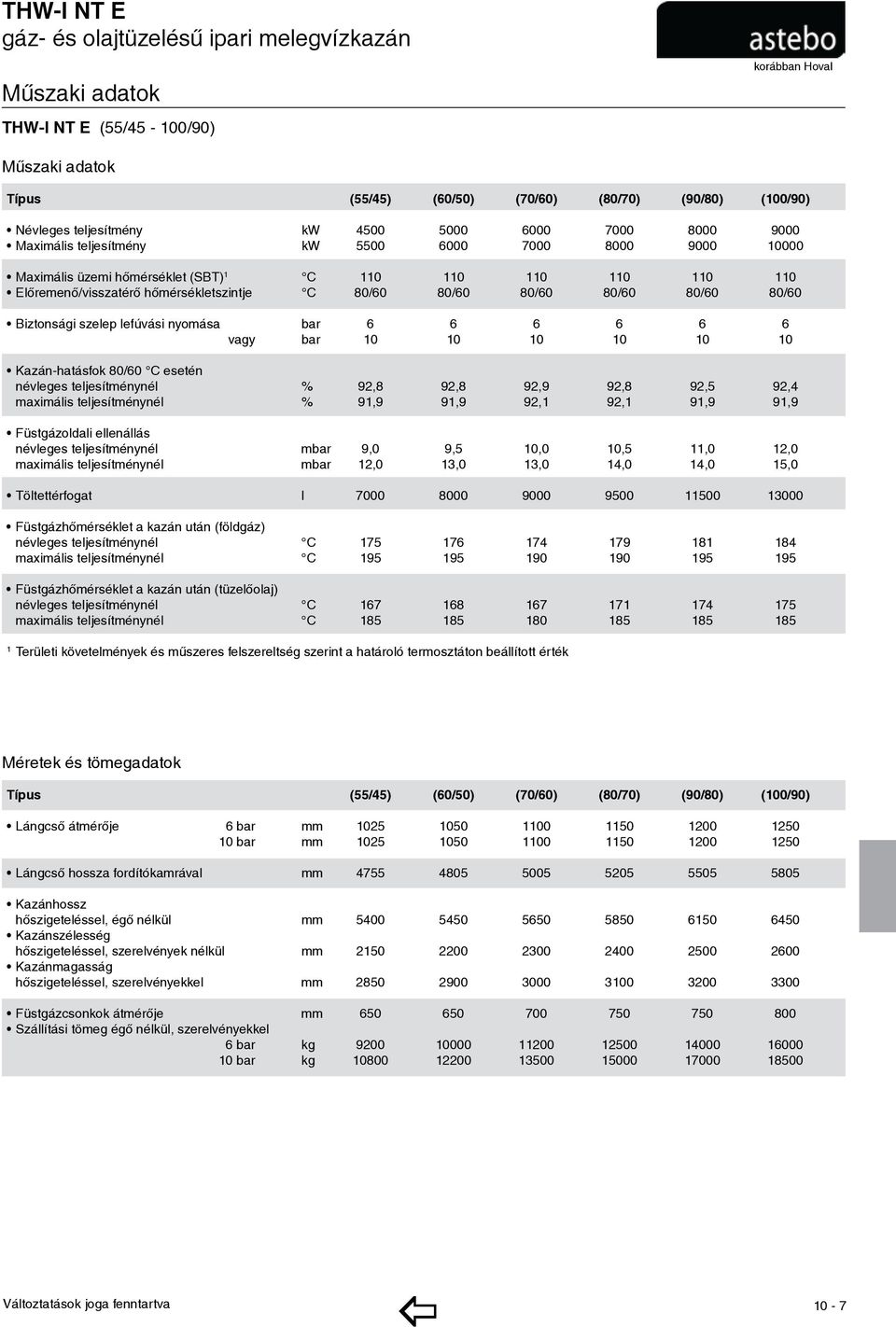

7 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán THW-I NT E (55/45-100/90) Típus (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) Névleges teljesítmény kw Maximális teljesítmény kw Maximális üzemi hőmérséklet (SBT) 1 C Előremenő/visszatérő hőmérsékletszintje C 80/60 80/60 80/60 80/60 80/60 80/60 Biztonsági szelep lefúvási nyomása bar vagy bar Kazán-hatásfok 80/60 C esetén névleges teljesítménynél % 92,8 92,8 92,9 92,8 92,5 92,4 maximális teljesítménynél % 91,9 91,9 92,1 92,1 91,9 91,9 Füstgázoldali ellenállás névleges teljesítménynél mbar 9,0 9,5 10,0 10,5 11,0 12,0 maximális teljesítménynél mbar 12,0 13,0 13,0 14,0 14,0 15,0 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) Lángcső átmérője 6 bar mm bar mm Lángcső hossza fordítókamrával mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvényekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül, szerelvényekkel 6 bar kg bar kg

8 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Kazán-alapfelszereltség Típus (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító fefe kefe nyéllel Kazán kiegészítő felszereltsége Típus (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) 1 szigetelés nélküli szerelvénycső DN 200 DN 200 DN 200 DN 250 DN 250 DN biztonsági szelep 6,10 bar DN 50/80 DN 65/100 DN 65/100 DN 65/100 DN 65/100 DN 80/125 1 hőmérséklet szabályozó R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 hőmérséklethatároló-termosztát (STB) R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízhiány biztosító (Syr) 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" Kazán-visszatérő hőfoktartás Típus (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) 1 Shunt-szivattyú 120 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] közbenső karimacsappantyú [DN] h-csőkészlet [DN]

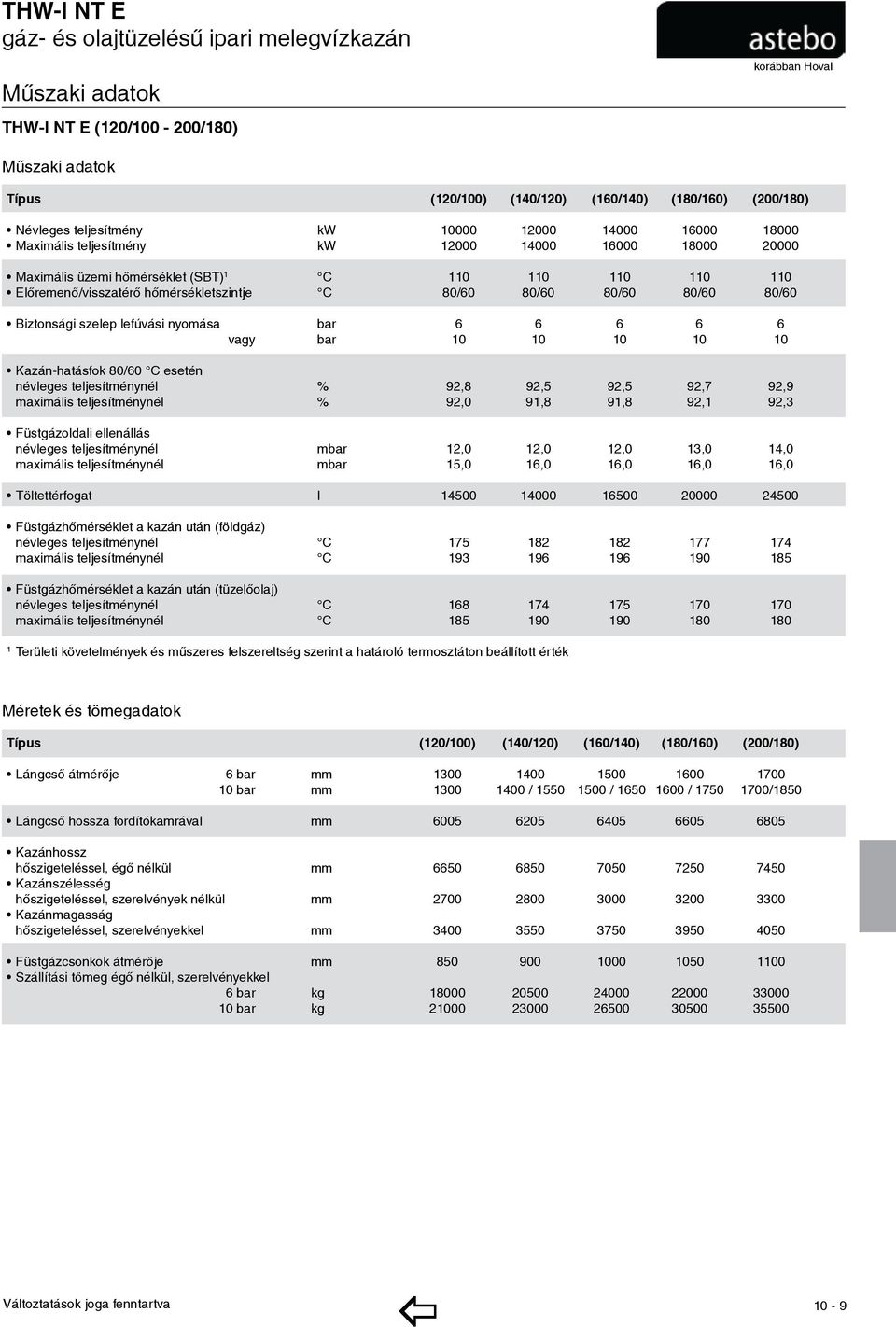

9 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán THW-I NT E (120/ /180) Típus (120/100) (140/120) (160/140) (180/160) (200/180) Névleges teljesítmény kw Maximális teljesítmény kw Maximális üzemi hőmérséklet (SBT) 1 C Előremenő/visszatérő hőmérsékletszintje C 80/60 80/60 80/60 80/60 80/60 Biztonsági szelep lefúvási nyomása bar vagy bar Kazán-hatásfok 80/60 C esetén névleges teljesítménynél % 92,8 92,5 92,5 92,7 92,9 maximális teljesítménynél % 92,0 91,8 91,8 92,1 92,3 Füstgázoldali ellenállás névleges teljesítménynél mbar 12,0 12,0 12,0 13,0 14,0 maximális teljesítménynél mbar 15,0 16,0 16,0 16,0 16,0 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (120/100) (140/120) (160/140) (180/160) (200/180) Lángcső átmérője 6 bar mm bar mm / / / /1850 Lángcső hossza fordítókamrával mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvényekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül, szerelvényekkel 6 bar kg bar kg

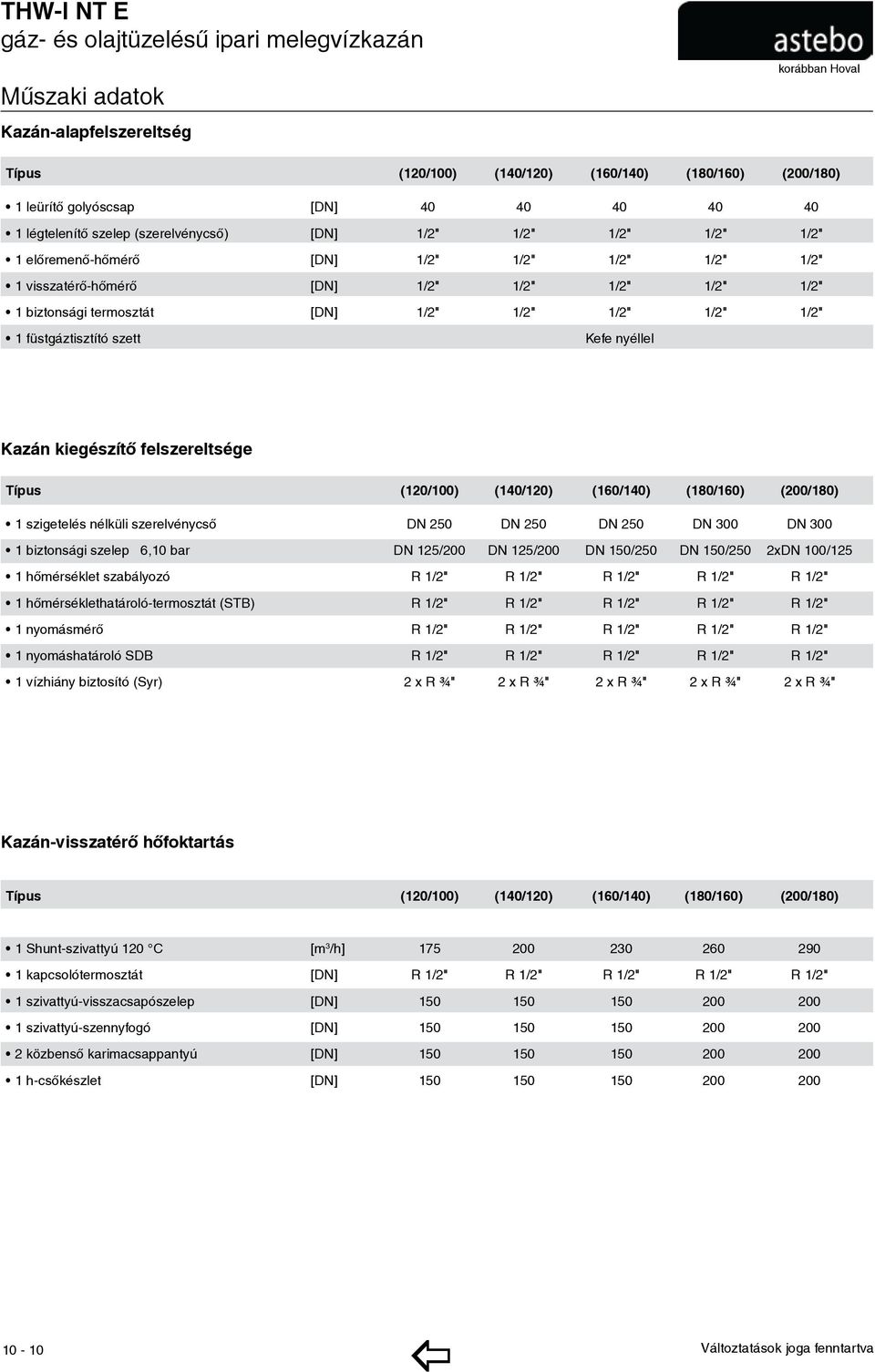

10 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Kazán-alapfelszereltség Típus (120/100) (140/120) (160/140) (180/160) (200/180) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító szett Kefe nyéllel Kazán kiegészítő felszereltsége Típus (120/100) (140/120) (160/140) (180/160) (200/180) 1 szigetelés nélküli szerelvénycső DN 250 DN 250 DN 250 DN 300 DN biztonsági szelep 6,10 bar DN 125/200 DN 125/200 DN 150/250 DN 150/250 2xDN 100/125 1 hőmérséklet szabályozó R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 hőmérséklethatároló-termosztát (STB) R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízhiány biztosító (Syr) 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" 2 x R ¾" Kazán-visszatérő hőfoktartás Típus (120/100) (140/120) (160/140) (180/160) (200/180) 1 Shunt-szivattyú 120 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] közbenső karimacsappantyú [DN] h-csőkészlet [DN]

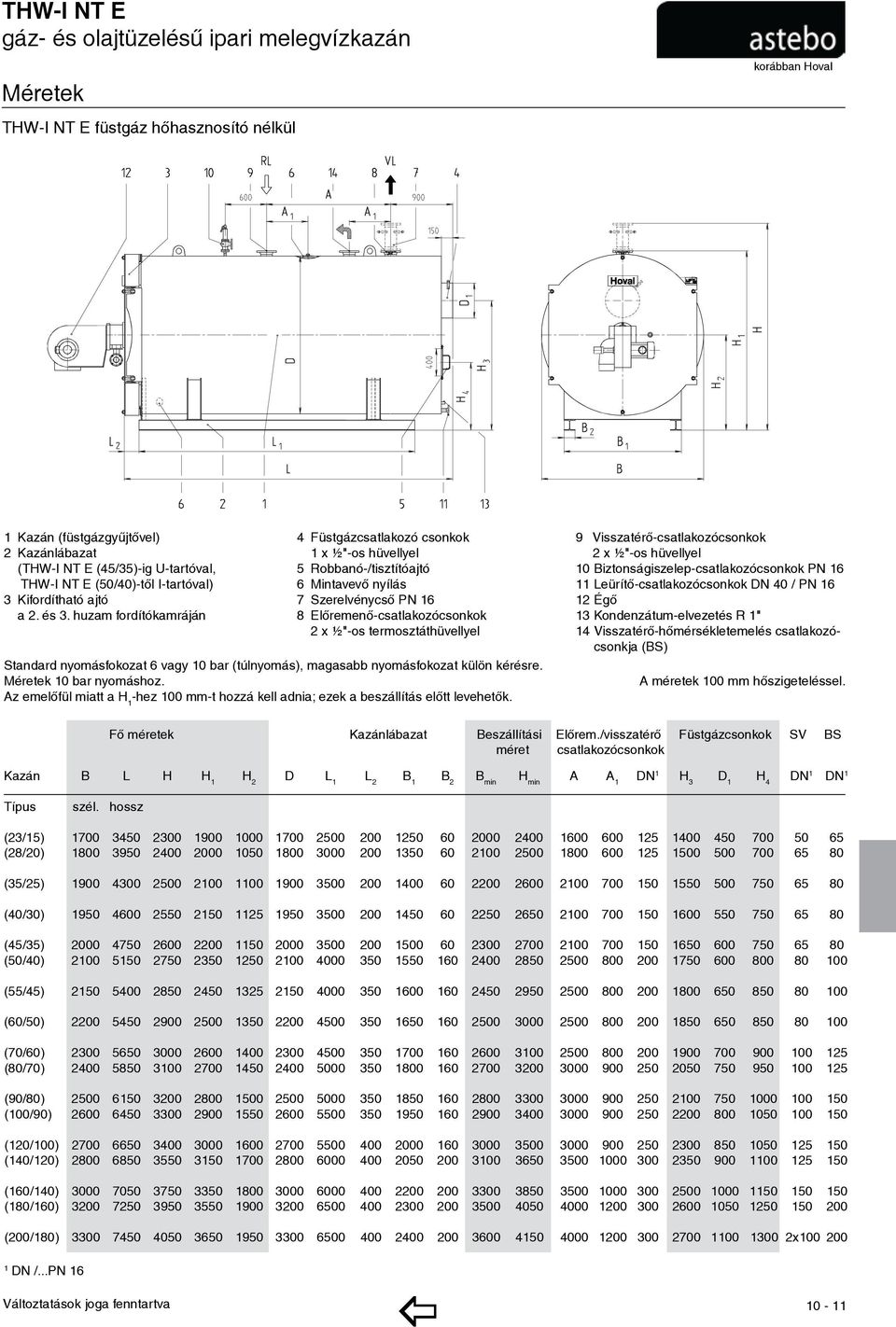

11 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Méretek THW-I NT E füstgáz hőhasznosító nélkül 1 Kazán (füstgázgyűjtővel) 2 Kazánlábazat (THW-I NT E (45/35)-ig U-tartóval, THW-I NT E (50/40)-től I-tartóval) 3 Kifordítható ajtó a 2. és 3. huzam fordítókamráján 4 Füstgázcsatlakozó csonkok 1 x ½"-os hüvellyel 5 Robbanó-/tisztítóajtó 6 Mintavevő nyílás 7 Szerelvénycső PN 16 8 Előremenő-csatlakozócsonkok 2 x ½"-os termosztáthüvellyel Standard nyomásfokozat 6 vagy 10 bar (túlnyomás), magasabb nyomásfokozat külön kérésre. Méretek 10 bar nyomáshoz. Az emelőfül miatt a H 1 -hez 100 mm-t hozzá kell adnia; ezek a beszállítás előtt levehetők. 9 Visszatérő-csatlakozócsonkok 2 x ½"-os hüvellyel 10 Biztonságiszelep-csatlakozócsonkok PN Leürítő-csatlakozócsonkok DN 40 / PN Égő 13 Kondenzátum-elvezetés R 1" 14 Visszatérő-hőmérsékletemelés csatlakozócsonkja (BS) A méretek 100 mm hőszigeteléssel. Fő méretek Kazánlábazat Beszállítási Előrem./visszatérő Füstgázcsonkok SV BS méret csatlakozócsonkok Kazán B L H H 1 H 2 D L 1 L 2 B 1 B 2 B min H min A A 1 DN 1 H 3 D 1 H 4 DN 1 DN 1 Típus szél. hossz (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) (55/45) (60/50) (70/60) (80/70) (90/80) (100/90) (120/100) (140/120) (160/140) (180/160) (200/180) x DN /...PN

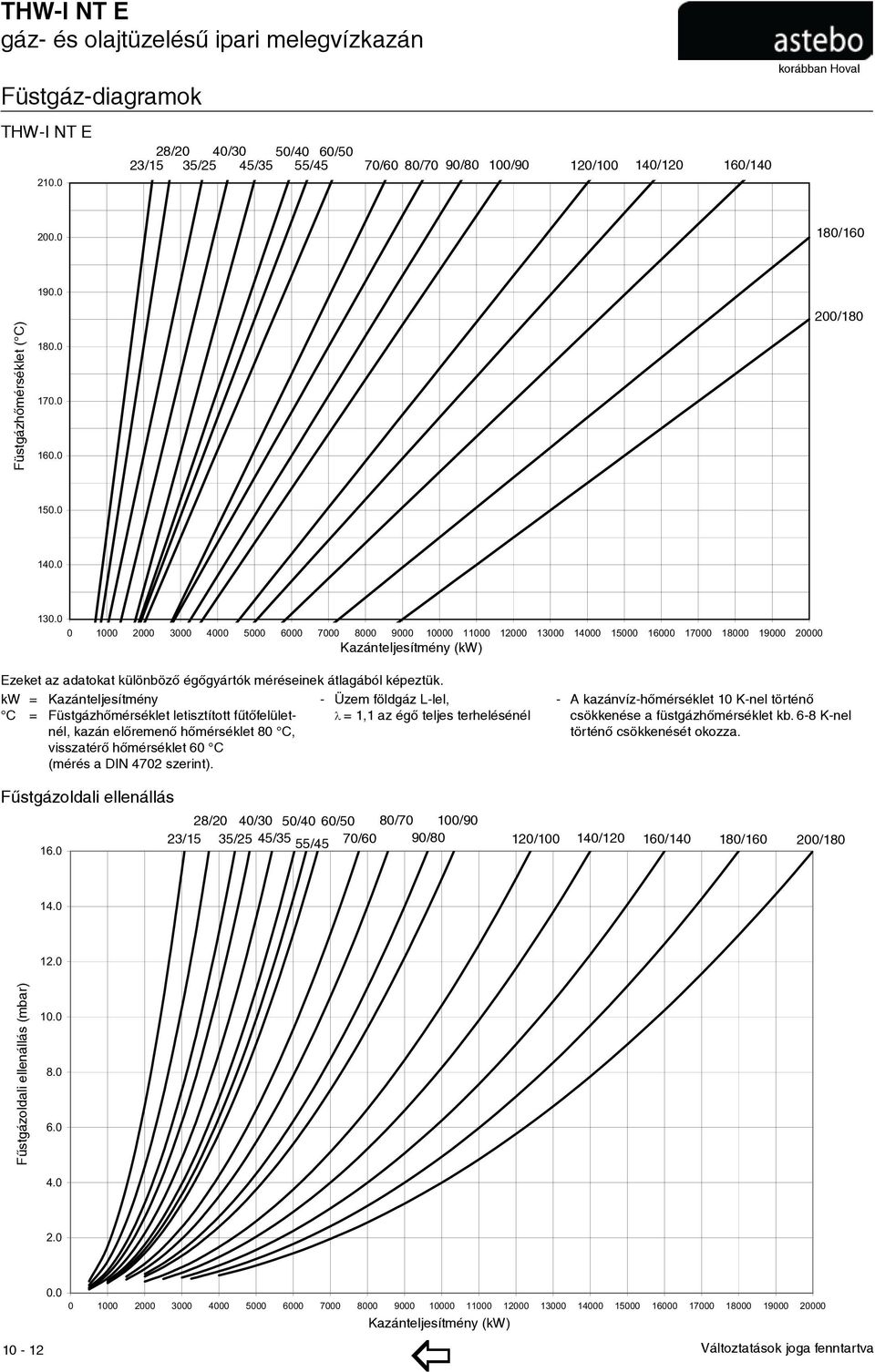

12 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Füstgáz-diagramok THW-I NT E /20 40/30 50/40 60/50 23/15 35/25 45/35 55/45 70/60 80/70 90/80 100/90 120/ / / /160 Füstgázhőmérséklet Abgastemperatur ( C) ( C) / Kazánteljesítmény Kesselleistung (kw) (kw) Ezeket az adatokat különböző égőgyártók méréseinek átlagából képeztük. kw = Kazánteljesítmény C = Füstgázhőmérséklet letisztított fűtőfelületnél, kazán előremenő hőmérséklet 80 C, visszatérő hőmérséklet 60 C (mérés a DIN 4702 szerint). - Üzem földgáz L-lel, λ = 1,1 az égő teljes terhelésénél - A kazánvíz-hőmérséklet 10 K-nel történő csökkenése a füstgázhőmérséklet kb. 6-8 K-nel történő csökkenését okozza. Fűstgázoldali ellenállás /20 40/30 50/40 60/50 80/70 100/90 23/15 35/25 45/35 55/45 70/60 90/80 120/ / / / / Fűstgázoldali heizgasseitiger ellenállás Widerstand (mbar) (mbar) Kazánteljesítmény Kesselleistung (kw) (kw)

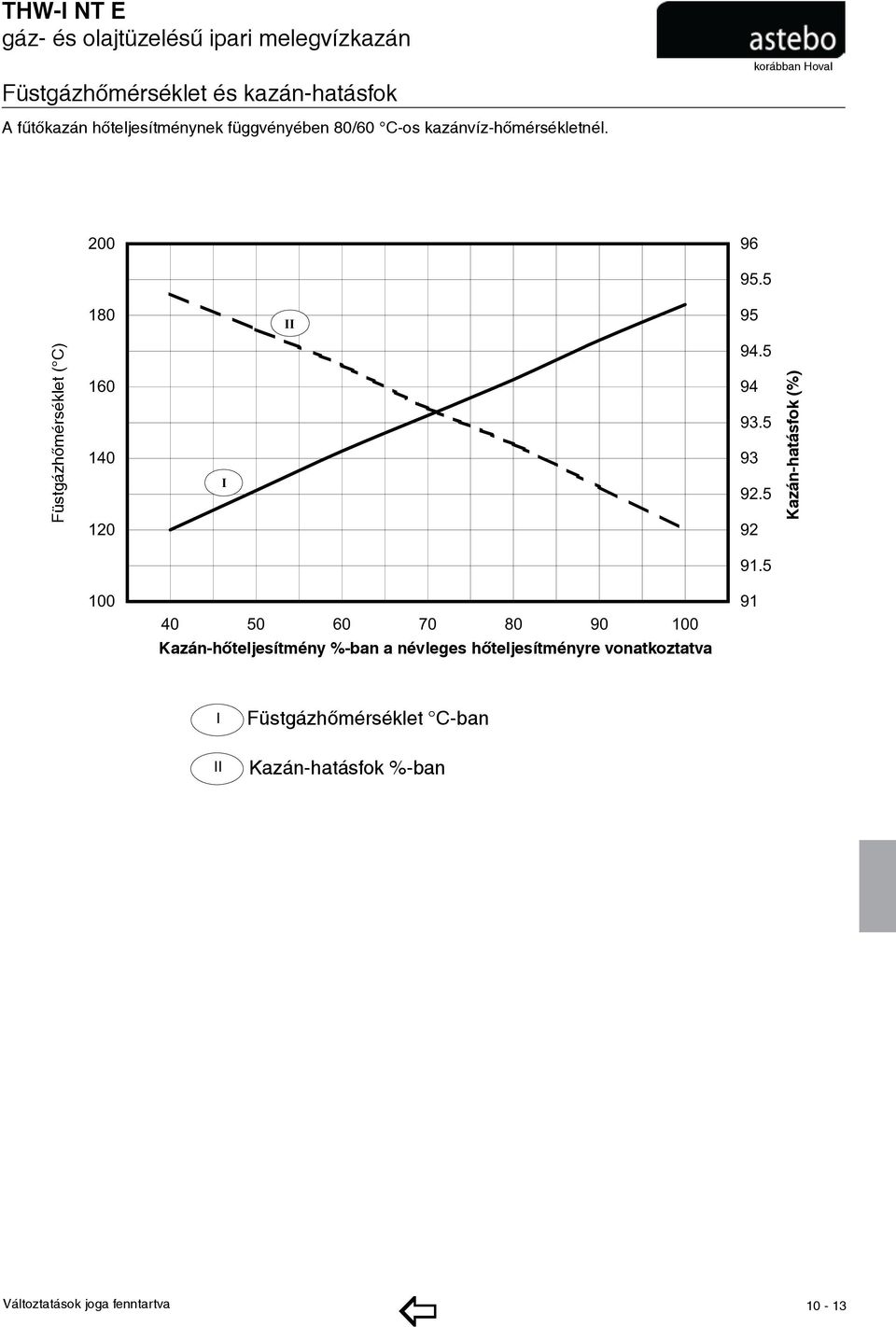

13 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Füstgázhőmérséklet és kazán-hatásfok Flue gas temperature and boiler efficiency A fűtőkazán hőteljesítménynek függvényében 80/60 C-os kazánvíz-hőmérsékletnél. In dependence on the boiler efficiency with a boiler water temperature of 80/60 C and a rest of 3% oxygen in the flue gas Füstgázhőmérséklet Flue Füstgázhőmérséklet ( C) gas temperature in C-ban I II Kazán-hatásfok Boiler efficiency (%) in % Kazán-hőteljesítmény The output of the %-ban boiler a in névleges % referring hőteljesítményre to nominal output vonatkoztatva 91 I Flue gas temperature in C I Füstgázhőmérséklet C-ban II Boiler efficiency in % II Kazán-hatásfok %-ban 10-13

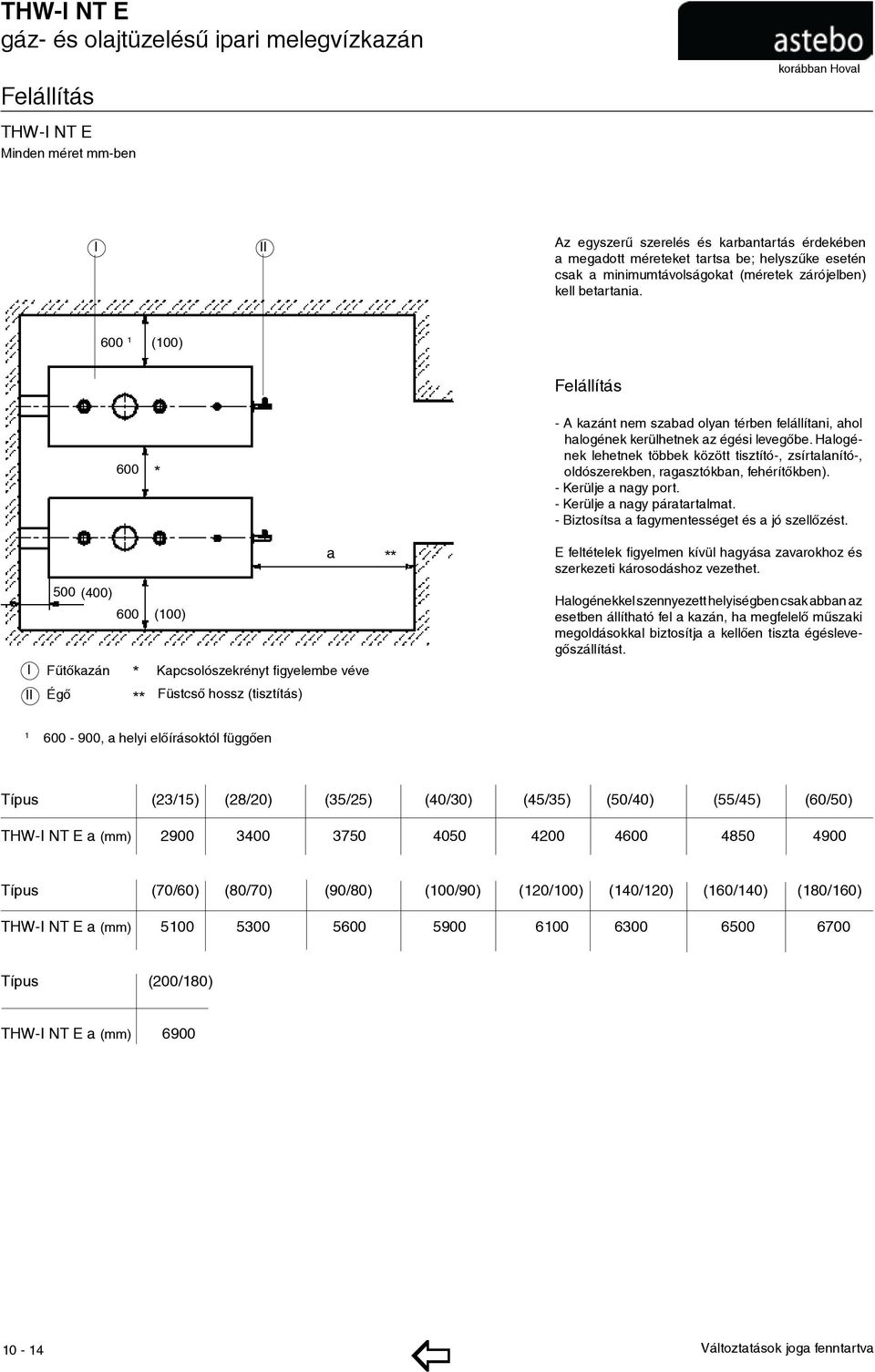

14 THW-I NT E gáz- és olajtüzelésű ipari melegvízkazán Felállítás THW-I NT E Minden méret mm-ben I II Az egyszerű szerelés és karbantartás érdekében a megadott méreteket tartsa be; helyszűke esetén csak a minimumtávolságokat (méretek zárójelben) kell betartania (100) Felállítás 600 * - A kazánt nem szabad olyan térben fel ál lí tani, ahol halogének kerülhetnek az é gé si levegõbe. Halogének lehetnek többek között tisz tító-, zsír ta la nító-, oldószerekben, ra gasz tókban, fe hé rítõkben). - Kerülje a nagy port. - Kerülje a nagy páratartalmat. - Biztosítsa a fagymentességet és a jó szellőzést. I II a 500 (400) 600 (100) Fűtőkazán * Kapcsolószekrényt figyelembe véve Égő ** Füstcső hossz (tisztítás) ** E feltételek figyelmen kívül hagyása zavarokhoz és szerkezeti károsodáshoz vezethet. Halogénekkel szennyezett helyiségben csak abban az esetben állítható fel a kazán, ha megfelelő mű szaki megoldásokkal biztosítja a kellően tiszta égés le vegőszállítást , a helyi előírásoktól függően Típus (23/15) (28/20) (35/25) (40/30) (45/35) (50/40) (55/45) (60/50) THW-I NT E a (mm) Típus (70/60) (80/70) (90/80) (100/90) (120/100) (140/120) (160/140) (180/160) THW-I NT E a (mm) Típus (200/180) THW-I NT E a (mm)

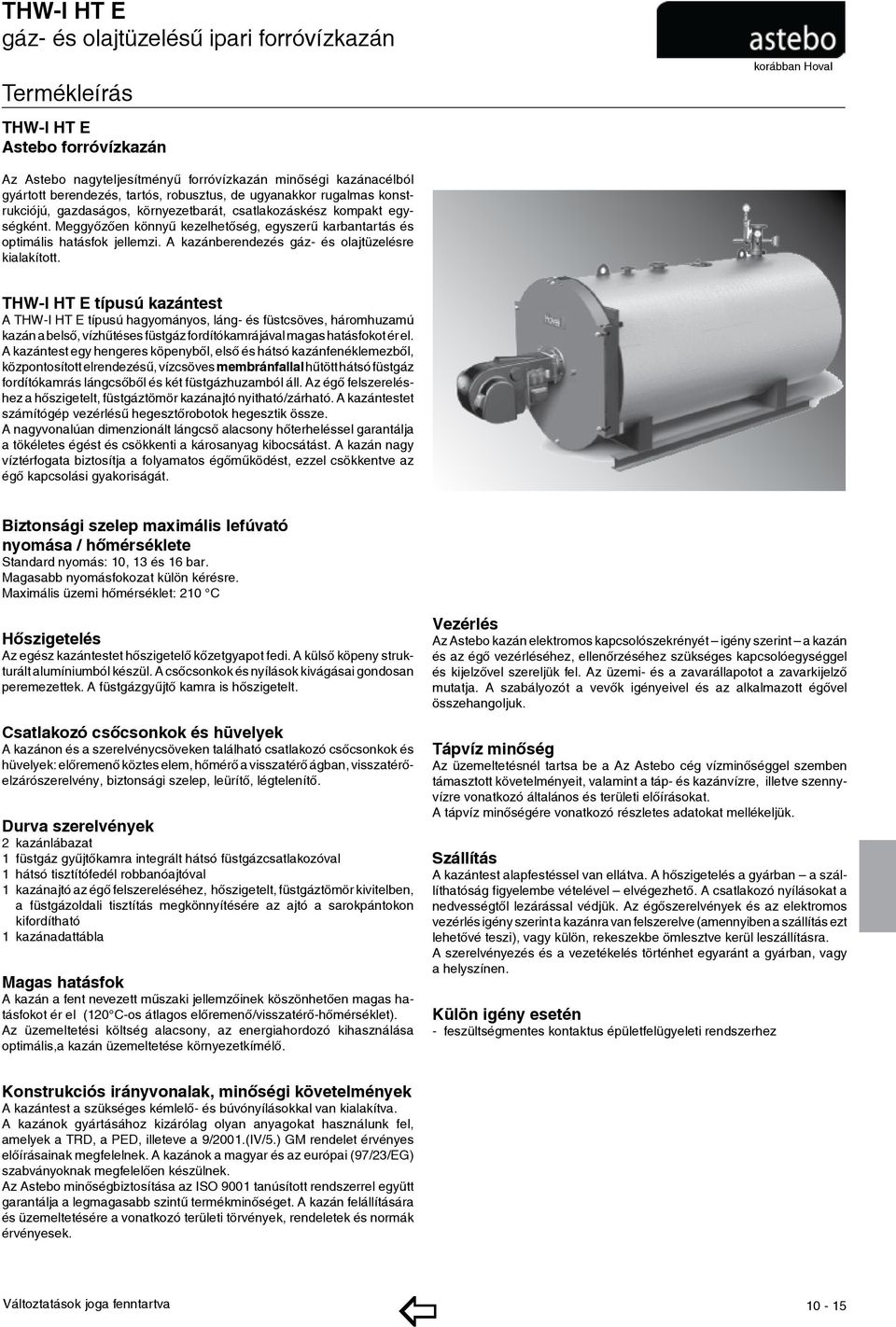

15 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Termékleírás THW-I HT E Astebo forróvízkazán Az Astebo nagyteljesítményű forróvízkazán minőségi kazánacél ból gyártott berendezés, tartós, robusztus, de ugyanakkor rugalmas konstrukció jú, gaz daságos, környezetbarát, csatlakozáskész kompakt egység ként. Meg győzően könnyű kezelhetőség, egyszerű karbantartás és optimális ha tás fok jellemzi. A kazánberendezés gáz- és olajtüzelésre kialakított. THW-I HT E típusú kazántest A THW-I HT E típusú hagyományos, láng- és füstcsöves, háromhuzamú kazán a belső, vízhűtéses füstgáz fordítókamrájával magas hatásfokot ér el. A kazántest egy hengeres köpenyből, első és hátsó kazánfenéklemezből, központosított elrendezésű, vízcsöves membránfallal hűtött hátsó füst gáz fordítókamrás lángcsőből és két füstgázhuzamból áll. Az égő felszereléshez a hőszigetelt, füstgáztömör kazánajtó nyitható/zárható. A kazántestet számítógép vezérlésű hegesztőrobotok hegesztik össze. A nagyvonalúan dimenzionált lángcső alacsony hőterheléssel garantálja a tökéletes égést és csökkenti a károsanyag kibocsátást. A kazán nagy víztérfogata biztosítja a folyamatos égőműködést, ezzel csökkentve az égő kapcsolási gyakoriságát. Biztonsági szelep maximális lefúvató nyomása / hőmérséklete Standard nyomás: 10, 13 és 16 bar. Magasabb nyomásfokozat külön kérésre. Maximális üzemi hőmérséklet: 210 C Hőszigetelés Az egész kazántestet hőszigetelő kőzetgyapot fedi. A külső köpeny strukturált alumíniumból készül. A csőcsonkok és nyílások kivágásai gondosan peremezettek. A füstgázgyűjtő kamra is hőszigetelt. Csatlakozó csőcsonkok és hüvelyek A kazánon és a szerelvénycsöveken található csatlakozó csőcsonkok és hüvelyek: előremenő köztes elem, hőmérő a visszatérő ágban, visszatérőelzárószerelvény, biztonsági szelep, leürítő, légtelenítő. Durva szerelvények 2 kazánlábazat 1 füstgáz gyűjtőkamra integrált hátsó füstgázcsatlakozóval 1 hátsó tisztítófedél robbanóajtóval 1 kazánajtó az égő felszereléséhez, hőszigetelt, füstgáztömör kivitelben, a füstgázoldali tisztítás megkönnyítésére az ajtó a sarokpántokon kifordítható 1 kazánadattábla Magas hatásfok A kazán a fent nevezett műszaki jellemzőinek köszönhetően magas hatás fokot ér el (120 C-os átlagos előremenő/visszatérő-hőmérséklet). Az üzemeltetési költség alacsony, az energiahordozó kihasználása optimális,a kazán üzemeltetése környezetkímélő. Vezérlés Az Astebo kazán elektromos kapcsolószekrényét igény szerint a kazán és az égő vezérléséhez, ellenőrzéséhez szükséges kapcsolóegységgel és kijelzővel szereljük fel. Az üzemi- és a zavarállapotot a zavarkijelző mutatja. A szabályozót a vevők igényeivel és az alkalmazott égővel összehangoljuk. Tápvíz minőség Az üzemeltetésnél tartsa be a Az Astebo cég vízminőséggel szemben támasztott követelményeit, valamint a táp- és kazánvízre, illetve szennyvízre vonatkozó általános és területi előírásokat. A tápvíz minőségére vonatkozó részletes adatokat mellékeljük. Szállítás A kazántest alapfestéssel van ellátva. A hőszigetelés a gyárban a szállíthatóság figyelembe vételével elvégezhető. A csatlakozó nyílásokat a nedvességtől lezárással védjük. Az égőszerel vé nyek és az elektromos vezérlés igény szerint a kazánra van felszerelve (amennyiben a szállítás ezt lehetővé teszi), vagy külön, rekeszekbe ömlesztve kerül leszállításra. A szerelvényezés és a vezetékelés történhet egyaránt a gyárban, vagy a helyszínen. Külön igény esetén - feszültségmentes kontaktus épületfelügyeleti rendszerhez Konstrukciós irányvonalak, minőségi követelmények A kazántest a szükséges kémlelő- és búvónyílásokkal van kialakítva. A kazánok gyártásához kizárólag olyan anyagokat használunk fel, amelyek a TRD, a PED, illeteve a 9/2001.(IV/5.) GM rendelet érvényes előírásainak megfelelnek. A kazánok a magyar és az európai (97/23/EG) szabványoknak megfelelően készülnek. Az Astebo minőségbiztosítása az ISO 9001 tanúsított rendszerrel együtt garantálja a legmagasabb szintű termékminőséget. A kazán felállítására és üzemeltetésére a vonatkozó területi törvények, rendeletek és normák érvényesek

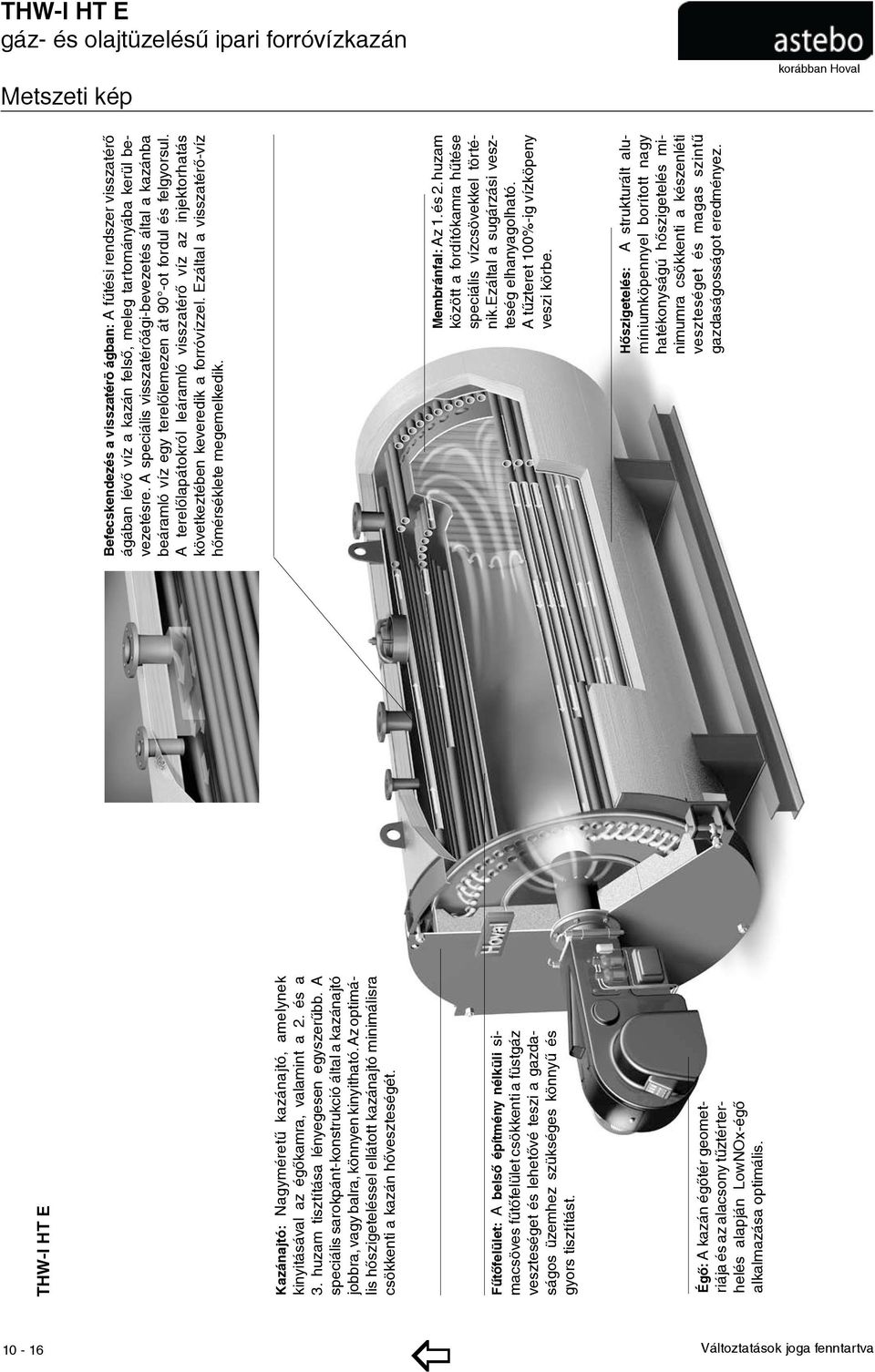

16 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Metszeti kép THW-I HT E Kazánajtó: Nagyméretű kazánajtó, amelynek kinyitásával az égőkamra, valamint a 2. és a 3. huzam tisztítása lényegesen egyszerűbb. A speciális sarokpánt-konstrukció által a kazánajtó jobbra, vagy balra, könnyen kinyitható. Az optimális hőszigeteléssel ellátott kazánajtó minimálisra csökkenti a kazán hőveszteségét. Fűtőfelület: A belső építmény nélküli simacsöves fűtőfelület csökkenti a füstgáz veszteséget és lehetővé te szi a gaz da - ságos üzemhez szükséges kön nyű és gyors tisztítást. Égő: A kazán égőtér geo metri ája és az alacsony tűztérterhe lés alapján LowNOx-égő al kal ma zása optimális. Befecskendezés a visszatérö ágban: A fűtési rendszer visszatérő ágában lévő víz a kazán felső, meleg tartományába kerül bevezetésre. A speciális visszatérőági-bevezetés által a kazánba beáramló víz egy terelőlemezen át 90 -ot fordul és felgyorsul. A terelőlapátokról leáramló visszatérő víz az injektorhatás következtében keveredik a forróvízzel. Ezáltal a visszatérő-víz hőmérséklete megemelkedik. Membránfal: Az 1. és 2. huzam között a fordítókamra hűtése speciális vízcsövekkel történik.ezáltal a sugárzási veszteség elhanyagolható. A tűzteret 100%-ig vízköpeny veszi körbe. Hőszigetelés: A strukturált alumí niumköpennyel borított nagy hatékonysá gú hőszigetelés minimumra csök kenti a készenléti veszteséget és magas szintű gazdaságosságot eredményez

17 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán THW-I HT E (22/15-48/50) Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) Névleges teljesítmény kw Maximális teljesítmény kw Maximális üzemi hőmérséklet (SBT) 1 rendszernyomástól függően Előremenő/visszatérő hőmérsékletszintje rendszernyomástól függően Biztonsági szelep lefúvási nyomása bar vagy bar vagy bar Kazán-hatásfok 120 C-nál (földgáz) névleges teljesítménynél % 91,3 90,9 91,8 91,1 91,2 91,3 maximális teljesítménynél % 89,7 89,6 89,8 90,0 90,3 90,5 Kazán-hatásfok 120 C-nál (tüzelőolaj) névleges teljesítménynél % 91,5 91,1 91,3 91,3 91,4 91,5 maximális teljesítménynél % 89,9 89,9 90,1 90,3 90,6 90,8 Füstgázoldali ellenállás névleges teljesítménynél mbar 7,0 8,0 8,0 9,5 10,0 9,0 maximális teljesítménynél mbar 11,0 11,0 13,0 13,0 13,0 12,5 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) Lángcső átmérője 10 bar mm bar mm bar mm /1100 Lángcső hossza fordítókamrával mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvénycsövekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül szerelvényekkel 10 bar kg bar kg bar kg

18 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Kazán-alapfelszereltség Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító szett kefe nyéllel Biztonsági szelep Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) 1 biztonsági szelep 10 bar 40/65 40/65 40/65 50/80 50/80 65/100 1 biztonsági szelep 13 bar 32/50 40/65 40/65 50/80 50/80 50/80 1 biztonsági szelep 16 bar 32/50 40/65 40/65 40/65 50/80 50/80 Előremenő/visszatérő elzáró Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) Zárócsappantyú 10 bar PN Zárócsappantyú 13/16 bar PN Kazánfelszereltség TRD 604 idegennyomás-tartáshoz Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) 2 biztonsági hőmérséklethatároló STB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 visszatérő-hőmérséklethatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 minimum-nyomáshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízálláshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" Kazán-visszatérő hőfoktartás Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) 1 Shunt-szivattyú 140 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre 1 fűtési váltószivattyú 180 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre

19 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán THW-I HT E (54/45-99/90) Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) Névleges teljesítmény kw Maximális teljesítmény kw Maximális üzemi hőmérséklet (SBT) 1 rendszernyomástól függően Előremenő/visszatérő hőmérsékletszintje rendszernyomástól függően Biztonsági szelep lefúvási nyomása bar vagy bar vagy bar Kazán-hatásfok 120 C-nál (földgáz) névleges teljesítménynél % 91,1 91,1 91,2 90,9 90,8 90,7 maximális teljesítménynél % 90,4 90,4 90,7 90,5 90,4 90,3 Kazán-hatásfok 120 C-nál (tüzelőolaj) névleges teljesítménynél % 91,3 91,3 91,4 91,1 91,3 91,0 maximális teljesítménynél % 90,6 90,6 90,9 90,7 90,6 90,6 Füstgázoldali ellenállás névleges teljesítménynél mbar 10,5 11,5 12,5 12,5 12,0 13,5 maximális teljesítménynél mbar 13,0 14,0 14,5 14,0 14,0 15,5 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) Lángcső átmérője 10 bar mm bar mm / / / bar mm 1025/ / / / / /1350 Lángcső hossza fordítókamrával mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvénycsövekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül szerelvényekkel 10 bar kg bar kg bar kg

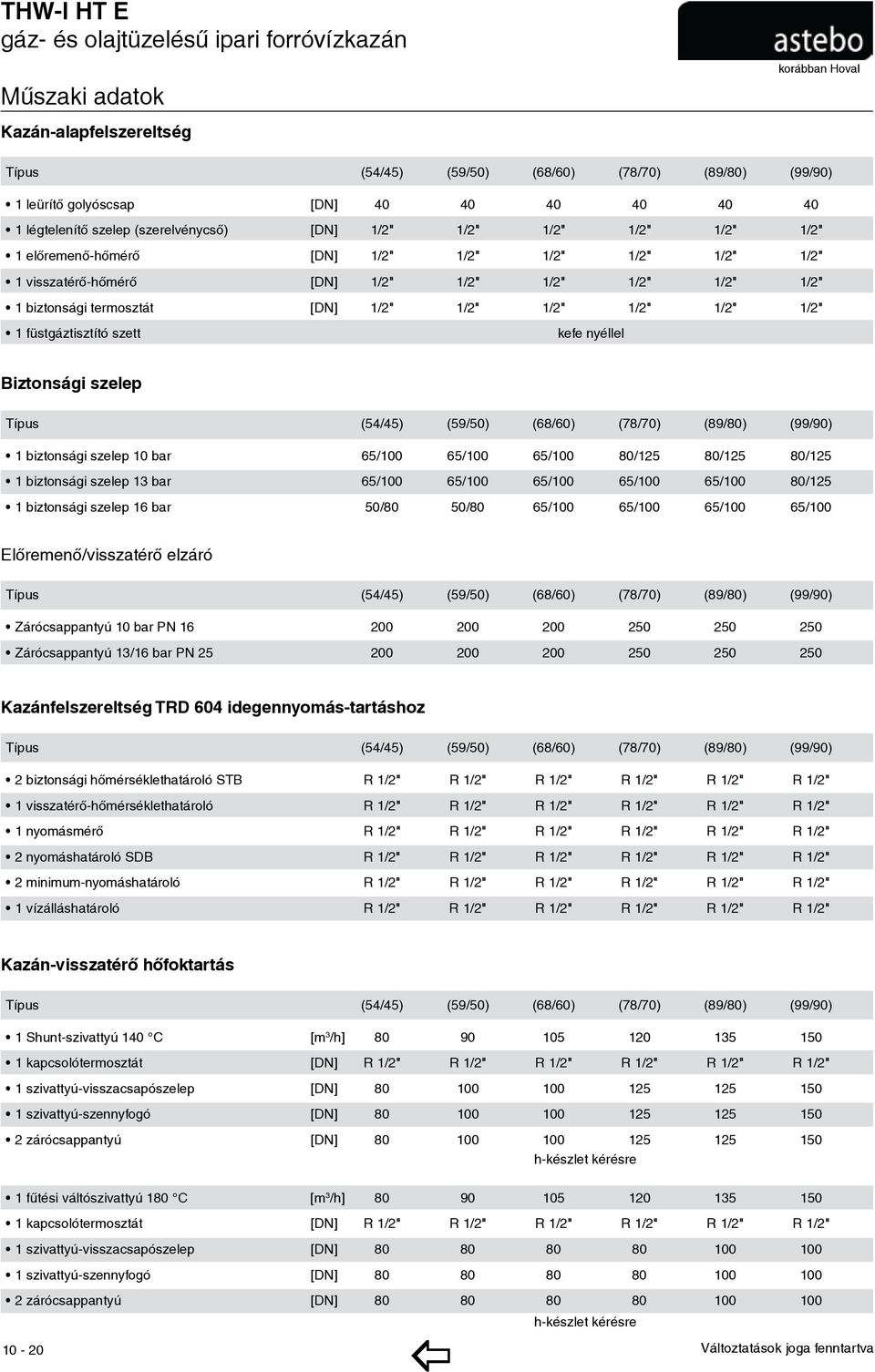

20 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Kazán-alapfelszereltség Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító szett kefe nyéllel Biztonsági szelep Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) 1 biztonsági szelep 10 bar 65/100 65/100 65/100 80/125 80/125 80/125 1 biztonsági szelep 13 bar 65/100 65/100 65/100 65/100 65/100 80/125 1 biztonsági szelep 16 bar 50/80 50/80 65/100 65/100 65/100 65/100 Előremenő/visszatérő elzáró Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) Zárócsappantyú 10 bar PN Zárócsappantyú 13/16 bar PN Kazánfelszereltség TRD 604 idegennyomás-tartáshoz Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) 2 biztonsági hőmérséklethatároló STB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 visszatérő-hőmérséklethatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 minimum-nyomáshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízálláshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" Kazán-visszatérő hőfoktartás Típus (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) 1 Shunt-szivattyú 140 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre 1 fűtési váltószivattyú 180 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre

21 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán THW-I HT E (115/ /200) Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) Névleges teljesítmény kw Maximális teljesítmény kw Betreibshőmérséklet max. (SBT) 1 rendszernyomástól függően Előremenő/visszatérő hőmérsékletszintje rendszernyomástól függően Biztonsági szelep lefúvási nyomása bar vagy bar vagy bar Kazán-hatásfok 120 C-nál (földgáz) névleges teljesítménynél % 90,9 90,8 90,8 91,0 91,2 91,5 maximális teljesítménynél % 90,3 90,5 90,5 90,8 90,9 91,4 Kazán-hatásfok 120 C-nál (tüzelőolaj) névleges teljesítménynél % 91,1 91,0 91,0 91,2 91,3 91,7 maximális teljesítménynél % 90,5 90,7 90,7 91,0 91,1 91,5 Füstgázoldali ellenállás névleges teljesítménynél mbar 14,0 14,0 14,0 13,5 13,0 14,0 maximális teljesítménynél mbar 16,5 16,0 15,0 15,0 15,0 16,0 Töltettérfogat l Füstgázhőmérséklet a kazán után (földgáz) névleges teljesítménynél C maximális teljesítménynél C Füstgázhőmérséklet a kazán után (tüzelőolaj) névleges teljesítménynél C maximális teljesítménynél C Területi követelmények és műszeres felszereltség szerint a határoló termosztáton beállított érték Méretek és tömegadatok Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) Lángcső átmérője 10 bar mm / / / / / bar mm 1300/ / / / / / bar mm 1300/ / / / / /1950 Lángcső hossza fordítókamra nélkül mm Kazánhossz hőszigeteléssel, égő nélkül mm Kazánszélesség hőszigeteléssel, szerelvények nélkül mm Kazánmagasság hőszigeteléssel, szerelvénycsövekkel mm Füstgázcsonkok átmérője mm Szállítási tömeg égő nélkül szerelvényekkel 10 bar kg bar kg bar kg

22 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Kazán-alapfelszereltség Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) 1 leürítő golyóscsap [DN] légtelenítő szelep (szerelvénycső) [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 előremenő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 visszatérő-hőmérő [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 biztonsági termosztát [DN] 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1 füstgáztisztító szett kefe nyéllel Biztonsági szelep Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) 1 biztonsági szelep 10 bar 100/ / / / / /200 1 biztonsági szelep 13 bar 80/125 80/ / / / /150 1 biztonsági szelep 16 bar 80/125 80/125 80/ / / /150 Előremenő/visszatérő elzáró Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) Zárócsappantyú 10 bar PN Zárócsappantyú 13/16 bar PN Kazánfelszereltség TRD 604 idegennyomás-tartáshoz Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) 2 biztonsági hőmérséklethatároló STB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 visszatérő-hőmérséklethatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 nyomásmérő R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 nyomáshatároló SDB R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 2 minimum-nyomáshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 vízálláshatároló R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" Kazán-visszatérő hőfoktartás Típus (115/100) (130/120) (150/140) (170/160) (190/180) (210/200) 1 Shunt-szivattyú 140 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre 1 fűtési váltószivattyú 180 C [m 3 /h] kapcsolótermosztát [DN] R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" R 1/2" 1 szivattyú-visszacsapószelep [DN] szivattyú-szennyfogó [DN] zárócsappantyú [DN] h-készlet kérésre

23 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Méretek THW-I HT E (23/15-210/200) Visszatérő Előremenő 1 Kazán (füstgázgyűjtővel) 2 Kazánlábazat (THW-I HT E (43/35)-ig U-tartóval, THW-I HT E (48/40)-tól I-tartóval) 3 Kifordítható ajtó a 2. és 3. huzam fordítókamráján 4 Füstgázcsatlakozó csonkok 1 x ½"-os hüvellyel 5 Robbanó-/tisztítóajtó 6 Mintavevő nyílás 7 Szerelvénycső PN 16 / PN 25 8 Előremenő-csatlakozócsonkok 9 Visszatérő-csatlakozócsonkok 2 x ½"-os hüvellyel 10 Biztonságiszelep-csatlakozócsonkok (SV) 11 Leürítő-csatlakozócsonkok DN 40/ PN Égő 13 Kondenzátum-elvezetés R ½" 14 Visszatérő-hőmérsékletemelés csatlakozócsonkja (BS) 15 Tűztér-kémlelőüveg Standard nyomásfokozat 10, 13 vagy 16 bar (túlnyomás), magasabb nyomásfokozat külön kérésre. Méretek 10 bar nyomáshoz. Az emelőfül miatt a H 1 -hez 100 mm-t hozzá kell adnia; ezek a beszállítás előtt levehetők. A méretek 120 mm hőszigeteléssel Kazán B L H H 1 H 2 D L 1 L 2 B 1 B 2 B min H min A A 1 DN 1 H 3 D 1 H 4 DN 1 DN 1 Típus szél. hossz 1 DN/...PN 16/PN 40 Fő méretek Kazánlábazat Beszállítási Előrem./visszatérő Füstgázcsonkok SV BS méret csatlakozócsonkok (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) (54/45) (59/50) (68/60) (78/70) (89/80) (99/90) (115/100) (130/120) (150/140) (170/160) (190/180) (210/200)

24 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Füstgáz-diagramok THW-I HT E (22/15-210/200) 260,0 22/15 27/20 48/40 59/50 34/25 39/30 43/35 54/45 68/60 78/70 89/80 99/90 115/ / / / ,0 240,0 190/180 Füstgázhőmérséklet ( C) Abgastemperatur ( C) 230,0 220,0 210,0 210/ ,0 190,0 180, Kazánteljesítmény Kesselleistung (kw) (kw) Ezeket az adatokat különböző égőgyártók méréseinek átlagából képeztük. kw = Kazánteljesítmény C = Füstgázhőmérséklet letisztított fűtőfelületnél, kazán előremenő hőmérséklet 120 C, visszatérő hőmérséklet 100 C (mérés a DIN 4702 szerint). - Üzem földgáz L-lel, λ = 1,1 az égő teljes terhelésénél - A kazánvíz-hőmérséklet 10 K-nel történő csökkenése a füstgázhőmérséklet kb. 6-8 K-nel történő csökkenését okozza. Fűstgázoldali ellenállás 17,0 16,0 15,0 43/35 48/40 54/45 68/60 78/70 89/80 99/90 115/ / / / /180 59/50 210/200 14,0 39/30 13,0 Fűstgázoldali heizgasseitiger ellenállás Widerstand (mbar) (mbar) 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 22/15 34/25 27/20 3,0 2,0 1,0 0, Kazánteljesítmény Kesselleistung (kw) (kw)

25 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Füstgázhőmérséklet és kazán-hatásfok A fűtőkazán hőteljesítménynek függvényében, 120 C-os kazánvíz-hőmérsékletnél ,5 Abgastemperaur Füstgázhőmérséklet ( C) in C /15-től 210/200-ig 22/15-től 210/200-ig 92 91, ,5 90 Kazán-hatásfok (%) , Wärmeleistung des Kessels in % bezogen auf die Nennwärmeleistung Kazán-hőteljesítmény %-ban a névleges hőteljesítményre vonatkoztatva 10-25

26 THW-I HT E gáz- és olajtüzelésű ipari forróvízkazán Felállítás THW-I HT E Minden méret mm-ben I II (100) Az egyszerű szerelés és karbantartás érdekében a megadott méreteket tartsa be; helyszűke esetén csak a minimumtávolságokat (méretek zárójelben) kell betartania. Felállítás 600 * a ** - A kazánt nem szabad olyan térben fel ál lí tani, ahol halogének kerülhetnek az é gé si levegõbe. Halogének lehetnek többek között tisz tító-, zsír ta la nító-, oldószerekben, ra gasz tókban, fe hé rítõkben). - Kerülje a nagy port. - Kerülje a nagy páratartalmat. - Biztosítsa a fagymentességet és a jó szellőzést. I II 500 (400) 600 (100) Fűtőkazán * Kapcsolószekrényt figyelembe véve Égő ** Füstcső hossz (tisztítás) E feltételek figyelmen kívül hagyása zavarokhoz és szerkezeti károsodáshoz vezethet. Halogénekkel szennyezett helyiségben csak abban az esetben állítható fel a kazán, ha megfelelő mű szaki megoldásokkal biztosítja a kellően tiszta égés le vegőszállítást , a helyi előírásoktól függően Típus (22/15) (27/20) (34/25) (39/30) (43/35) (48/40) (54/45) (59/50) THW-I HT E a (mm) Típus (68/60) (78/70) (89/80) (99/90) (115/100) (130/120) (150/140) (170/160) THW-I HT E a (mm) Típus (190/180) (210/200) THW-I HT E a (mm)

27 THW-IZ gáz- és olajtüzelésű ipari forróvízkazán Termékleírás THW-IZ ipari forróvízkazán Az Astebo nagyteljesítményű forróvízkazán a legjobb minőségű kazánacélból gyártott berendezés, tartós, robusztus, de ugyanakkor rugalmas konstrukciójú, gazdaságos, környezetbarát, csatlakozáskész kompakt egységként. Meggyőzően könnyű kezelhetőség, egyszerű karbantartás és optimális hatásfok jellemzi. A kazánberendezés gáz- és olajtüzelésre kialakított. THW-IZ típusú kazántest füstgáz hőhasznosító nélkül A THW-IZ típusú hagyományos, láng- és füstcsöves, háromhuzamú kazán két lángcsövével és belső, vízcsöves membránfallal hűtött füstgáz fordítókamrájával magas hatásfokot ér el. A kazántest egy hengeres köpeny ből, első és hátsó kazánfenéklemezből, vízcsöves membránfallal hűtött hátsó füstgáz fordítókamrás lángcsövekből, a lángcsőtől kezdve a füstgáz kilépő csonkig bezárólag, teljesen különválasztott füstgázhuzamokból áll. A kazántest összehegesztése számítógép vezérlésű hegesztőrobotokkal történik. és a szükséges kémlelőnyílásokkal el van látva. A nagyvonalúan dimenzionált lángcsővek alacsony terhelési mutatókkal garantálják a hosszú élettartamot, a tökéletes égést és az alacsony károsanyag kibocsátást. A kazán nagy víztérfogata biztosítja a nyugodt kazánüzemet és a folyamatos égőműködést, ezzel csökkentve az égő kapcsolási gyakoriságát. THW-IZ típusú kazántest füstgáz hőhasznosítóval A kivitel azonos az alapkivitellel, azonban itt 2-2 db különválasztott füstgáz hőhasznosító hőcserélő kerül beépítésre, mellyel a füstgázhőmérséklet további csökkenése, ezáltal minimális helyszükséglettel kb. 95%-os hatásfok elérhető el. Biztonsági szelep maximális lefúvatási nyomása Standard nyomás: 10, 13 és 16 bar. Magasabb nyomásfokozat külön kérésre. Maximális hőmérséklet: 210 C Hőszigetelés Az egész kazántestet hőszigetelő kőzetgyapot fedi. A külső köpeny strukturált alumíniumból készül. A csőcsonkok és nyílások kivágásai gondosan peremezettek. A füstgázgyűjtő kamra is hőszigetelt. Csatlakozó csőcsonkok és hüvelyek A kazánon és a szerelvénycsöveken található csatlakozó csőcsonkok és hüvelyek: vízszintszabályozás, -határolás és -kijelzés (reflexiós vízállásmutató), termosztát a hőmérsékletszabályozáshoz, biztonsági nyomáshatároláshoz, biztonsági termosztát, nyomásmérő, előremenő/visszatérő, elzárószelep, biztonsági szelep, leiszapoló/leürítő. Durva szerelvények 2 kazánlábazat megerősített kivitelben 1 füstgáz gyűjtőkamra integrált füstgázcsatlakozóval hátul tisztítónyílással, beépített robbanóajtóval 2 Hőszigetelten és füstgáztömören zárható kazánajtók, a könnyű tisztíthatóság érdekében a sarokpántokon kifordítható (a lángcső és az égő a szerelvényoldalon) 2 A hátsó kazán-búvóajtó, hőszigetelt, a sarokpántokon kifordítható 1 visszatérő-bevezetés 1 kazánadattábla 1 alacsony vízszintjelzés (NW) 1 füstcsőtisztító kefe Magas hatásfok A kazán a fent nevezett műszaki jellemzőinek köszönhetően 90% körüli, füstgáz hő hasznosítóval 95% körüli hatásfokot is elérhet. Ezáltal az üzemeltetési költség alacsony, az energiahordozó kihasználása optimális, ezen felül környezetkí mélő. Konstrukciós irányvonalak, minőségi követelmények A kazántest a szükséges kémlelő- és búvónyílásokkal van kialakítva. A kazánok gyártásához kizárólag olyan anyagokat használunk fel, ame lyek a TRD, a PED, illeteve a 9/2001.(IV/5.) GM rendelet érvényes elő í rá sainak megfelelnek. A kazánok a magyar és az európai (97/23/EG) szabványoknak megfelelően készülnek. A gyártóművi átvétel a szerkezeti vizsgálattal és nyomáspróbával a TÜV, vagy egy akkreditált vizsgáló szervezet által történik. Az Astebo minőségbiztosítása az ISO 9001 tanúsított rendszerrel együtt garantálja a legmagasabb szintű termékminőséget. A kazán felál lí tására és üzemeltetésére a vonatkozó területi törvények, rendeletek és nor mák érvényesek. Vezérlés Az Astebo kazán elektromos kapcsolószekrényét igény szerint a kazán és az égő vezérléséhez, ellenőrzéséhez szükséges kapcsolóegységgel és kijelzővel szereljük fel. Az üzemi- és a zavarállapotot a zavarkijelző mutatja. A szabályozót a vevők igényeivel és az alkalmazott égővel öszszehangoljuk. Tápvíz minőség Az üzemeltetésnél tartsa be az Astebo cég vízminőséggel szemben támasztott követelményeit, valamint a táp- és kazánvízre, illetve szennyvízre vonatkozó általános és területi előírásokat. A tápvíz minőségére vonatkozó részletes adatokat mellékeljük. Szállítás A kazántest alapfestéssel van ellátva. A hőszigetelés a gyárban a szállíthatóság figyelembe vételével elvégezhető. A csatlakozó nyílásokat a nedvességtől lezárással védjük. Az égőszerelvények és az elektromos vezérlés választható módon a kazánra van felszerelve, vagy külön szállítva. A szerelvényezés és a vezetékelés történhet egyaránt a gyárban, vagy a helyszínen. Külön igény esetén - feszültségmentes kontaktus épületfelügyeleti rendszerhez - füstgáz hőhasznosító 10-27
