Minőségellenőrzés a textiliparban. Ipari tűréshatárok A sokmilliárd dolláros kérdés: az adott színkülönbség elfogadható?

Átírás

1 Minőségellenőrzés a textiliparban Ipari tűréshatárok A sokmilliárd dolláros kérdés: az adott színkülönbség elfogadható?

2 Minőségellenőrzés a textiliparban Elfogadhatóság: az adott színkülönbség látható, de még elfogadható. Ez nem csak műszaki, hanem kereskedelmi döntés is

3 Minőségellenőrzés a textiliparban Az elfogadhatóság nemcsak a színkülönbség abszolút mértékétől, hanem annak összetevőitől és irányától is függ. Legalább ilyen fontosak azonban a kereskedelmi megfontolások: milyen cikkről és milyen piacról beszélünk

4 Minőségellenőrzés a textiliparban Ipari tűréshatárok (pass/fail) vizuális meghatározása A kiválasztott koloristák színlátásának ellenőrzése (ASTM E 1499 Guide to the Selection, Evaluation and Training of Observers) Kolorista tréning (Munsell kit, JCAT) Panel kialakítása 8-12 átlagon felüli színlátású (F-M and HVC) észlelőből Vizuális tűrés határok meghatározása megfelelő számú etalon körül több száz mintával

5 Minőségellenőrzés a textiliparban Ipari tűréshatárok meghatározása: Téves vizuális döntés: amikor az egyedi döntés nem egyezik a többség (panel) döntésével. Ha legalább 50% szerint a minta elfogadható, a helyes döntés a pass (elengedés), ha több, mint 50% szerint nem elfogadható, a helyes döntés a fail (visszavetés).

6 Minőségellenőrzés a textiliparban ÉSZLELŐ Minta A B C D E F Panel 1 P /+ P /+ P /+ F / - P /+ F / - P 2 F / + F / + F / + P / - P / - F / + F 3 P /+ P /+ P /+ F / - F / - F / - P 4 P /+ F / - P /+ P /+ P /+ P /+ P Helyes 100% 75% 100% 25% 50% 50% 66.7% P: pass F: fail + helyes döntés- téves döntés Ipari színelengedés (pass/fail) példája. A helyes döntés egyezik a panel legalább 50%-ának döntésével

7 Minőségellenőrzés a textiliparban Textilipari koloristák: M: nagyon engedékeny; A: nagyon szigorú; C: átlagos

8 Minőségellenőrzés a textiliparban Nyolc textilgyárban az egyedi döntések átlag 80,8% -ban egyeztek meg a többség (panel) döntésével

9 Színkommunikáció 4 és 5 szint vizuális szín ellenőrzés A vizuális szín ellenőrzésnek még mindig van helye az ipari gyakorlatban A minták mérete, környezete és a háttér jelentősen befolyásolják a szín megítélést A vizuális szín ellenőrzés hibája (téves ítéletek) a legjobb körülmények között is legalább 15-20%

10 Verbális Vizuális Műszeres Elektronikus/ Virtuális Színkommunikáció A színtér felosztása 1. szint szint szint 267 Színek jellemzése Általános színezet nevek + semlegesek Az összes színezet név + semlegesek Az összes színezet név + N + módosítók 4. szint Színrendszerek 5. szint ~ 100, szint 5-10 millió 7. szint 5-10 millió Vizuálisan interpolált Munsell Műszeres R(λ), XYZ, L*a*b* Elektronikus / virtuális RGB+képek Megnevezési példa Barna Sárgás barna Világos sárgás barna Munsell 10YR 6/4 Munsell 9.5 YR 6.4/4.25 x = y = 0.382; Y = 35.6 R = 188 G = 154; B = 107 A színkommunikáció szintjei (az első hat szint az ISCC-NBS Universal Colour Language* alapján) *Kelly and Judd NBS Circular 553

11 Színkommunikáció Kiválasztott színünket spektrális reflexiós görbével, vagy színkoordinátákkal jellemezzük: x = y = vagy Y = 35.6 L* = a* = 6.31 b* = szint Műszeres mérés (5-10 millió szín)

12 Visszaverési tényező (%) Színkommunikáció 6. szint Műszeres színmérés G 5GY 5Y 5YR 5R Hullámhossz (nm) 5G - 5R színezetű Munsell minták spektrális visszaverési tényezője

13 Visszaverési tényező (%) Színkommunikáció 6. szint Műszeres színmérés BG 5B 5PB 5P 5RP Hullámhossz (nm) 5BG - 5RP színezetű Munsell minták spektrális visszaverési tényezője

14 Visszaverési Refeltância tényező espectral (%) Színkommunikáció 6. szint Műszeres színmérés N 9.5 N Hullámhossz (nm) Comprimento de onda (nm) N 6 N 4 N 2 N2 N 9.9 világosságú semleges Munsell minták spektrális visszaverési tényezője

15 Visszaverési Refletância espectral tényező (%) Színkommunikáció 6. szint Műszeres színmérés B 7/8 5B 6/8 5B 5/8 5B 4/ Comprimento de onda (nm) Hullámhossz (nm) Konstans színezetű (5B) és krómájú (/8) Munsell minták spektrális visszaverési tényezője. V = 4-7

16 Visszaverési tényező (%) Refletância espectral (%) Színkommunikáció 6. szint Műszeres színmérés R 7/6 5R 6/6 5R 5/6 5R 4/6 5R 3/ Comprimento de onda (nm) Hullámhossz (nm) Konstans színezetű (5r) és krómájú (/6) Munsell minták spektrális visszaverési tényezője. V = 3-7

17 Visszaverési Refletância espectral tényező (%) (%) Színkommunikáció 6. szint Műszeres színmérés G 6/12 2.5G 6/8 2.5G 6/4 N Comprimento de onda Hullámhossz (nm) Konstans színezetű (5G) és világosságú (6/) Munsell minták spektrális visszaverési tényezője. C = 0-12

18 Visszaverési tényező (%) Refletância espectral (%) Színkommunikáció 6. szint Műszeres színmérés PB 4/12 5PB 4/8 5PB 4/4 N Hullámhossz (nm) Comprimento de onda (nm) Konstans színezetű (5PB) és világosságú (4/) Munsell minták spektrális visszaverési tényezője. C = 0-12

19 Színkommunikáció 6. szint Műszeres színmérés Számítható Nem! X Y Z Egy tárgy spektrális reflexió értékei egyértelműen meghatározzák az XYZ szín összetevőket bármilyen megvilágítás / észlelő kombinációra. Ugyanakkor bármilyen XYZ kombinációnak végtelen számú spektrális reflexió kombináció elképzelhető (metamer színek).

20 Színkommunikáció 6. szint Műszeres színmérés Az XYZ szín összetevőket gyakran átszámítjuk CIELAB L*a*b* koordinátákká, hogy megkönnyítsük a kommunikációt.

21 Színkommunikáció 6. szint Műszeres színmérés A CIELAB L*a*b* színtér a Munsell rendszeren alapszik

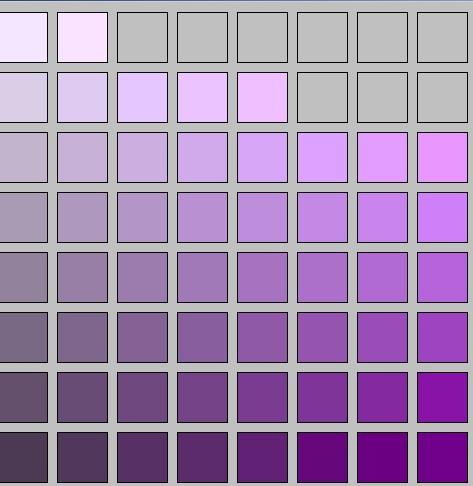

22 Színkommunikáció 6. szint Műszeres színmérés A legtöbb konstans színezet lap esetében a CIELAB L*C* diagramm jól megközelíti a Munsell rendszer érzéklet szerint egyenletes elrendezését

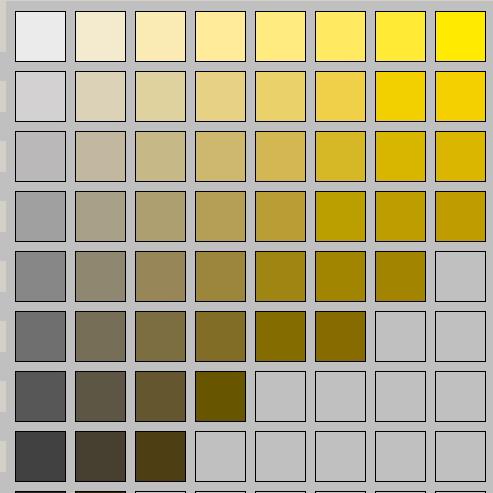

23 Színkommunikáció 6. szint Műszeres színmérés Egyes színezetek esetében ez a megközelítés nem olyan jó, mint másoknál

24 Színkommunikáció 6. szint Műszeres színmérés Egyes színezetek esetében ez a megközelítés nem olyan jó, mint másoknál

25 Színkommunikáció 6. szint Műszeres színmérés A színkommunikációban gyakran használt a*-b* diagram aránylag jól leírja a Munsell rendszer konstans világosság síkját.

26 Színkommunikáció 6. szint Műszeres színmérés b* -a* a* -b* A CIELAB színkülönbség formula (ΔE*) közvetlenül nem alkalmazható ipari minőség ellenőrzésre: részben azért, mert nem teljesen egyenletes ΔE 00

27 Színkommunikáció 6. szint Műszeres színmérés b* -a* a* -b* Közelítő ellipszisek az a*b* diagramban, mindegyiknek 2 ΔE 00 (CIEDE2000) egység a rádiusza

28 Színkommunikáció 6. szint Műszeres színmérés ΔE 00 = 3.0 ΔE 00 = 3.0 Ugyanakkora CIEDE2000 színkülönbség (ΔE 00 ) más-más színeknél, termékeknél, termékcsoportoknál, felhasználási területeken stb. lehet elfogadható, vagy nem.

29 Színkommunikáció 6. szint Műszeres színmérés ΔE 00 = 3.0 ΔE 00 = 3.0 A műszeres tűréshatárokat (DET = cf) vállalatonként, sőt gyakran termékcsoportonként kell meghatározni!

30 Színkommunikáció 6. szint Műszeres színmérés Ipari türéshatárok (pass/fail) műszeres meghatározása A kiválasztott koloristák színlátásának ellenőrzése (ASTM E 1499 Guide to the Selection, Evaluation and Training of Observers) Kolorista tréning (Munsell kit, JCAT) Panel kialakítása 8-12 átlagon felüli színlátású (F-M and HVC) észlelőből Vizuális tűrés határok meghatározása megfelelő számú etalon körül több száz mintával Az összes minta lemérése, ΔE 00 statisztikai értékelése, műszeres tűrés határok meghatározása

31 Minőségellenőrzés a textiliparban Ipari tűréshatárok meghatározása: Téves vizuális döntés: amikor az egyedi döntés nem egyezik a többség (panel) döntésével. Ha legalább 50% szerint a minta elfogadható, a helyes döntés a pass (elengedés), ha több, mint 50% szerint nem elfogadható, a helyes döntés a fail (visszavetés). Téves műszeres döntés : amikor a mért DE T alapján meghatározott pass/fail döntés nem egyezik a vizuális panelével.

32 Minőségellenőrzés a textiliparban 1.9 DE T = CF A tűréshatár (DE T ) az a színkülönbség érték, aminél a rossz műszeres döntések mértéke minimális

33 Minőségellenőrzés a textiliparban DE T = CF Téves műszeres döntések aránya és a toleranciahatárok hét textilipari vállalatnál

34 Minőségellenőrzés a textiliparban A téves döntések aránya vizuálisan is és műszeresen is mintegy 20-25%. Miért indokolt mégis a színmérés alkalmazása? következetes számszerűsíthető regisztrálható kommunikálható

35 Színkommunikáció 6. szint Műszeres színmérés A műszeres színmérésnél vagy a spektrális visszaverési tényezőt [R(λ)], vagy az XYZ L*a*b* értékeket, ill. azokból számított mennyiségeket (pl. ΔE) használjuk. Pontosabb és jobban számszerűsíthető, mint a vizuális értékek, de nem annyira intuitív. A műszeres szín ellenőrzés (tűrés határok, stb.) ma már általánosan elterjedt, de az előkészítő munkákat el kell végezni

36 Verbális Vizuális Műszeres Elektronikus/ Virtuális Színkommunikáció A színtér felosztása 1. szint szint szint 267 Színek jellemzése Általános színezet nevek + semlegesek Az összes színezet név + semlegesek Az összes színezet név + N + módosítók 4. szint Színrendszerek 5. szint ~ 100, szint 5-10 millió 7. szint 5-10 millió Vizuálisan interpolált Munsell Műszeres R(λ), XYZ, L*a*b* Elektronikus / virtuális RGB+képek Megnevezési példa Barna Sárgás barna Világos sárgás barna Munsell 10YR 6/4 Munsell 9.5 YR 6.4/4.25 x = y = 0.382; Y = 35.6 R = 188 G = 154; B = 107 A színkommunikáció szintjei (az első hat szint az ISCC-NBS Universal Colour Language* alapján) *Kelly and Judd NBS Circular 553

37 Színkommunikáció Kiválasztott színünket megjeleníthetjük a képernyőn, vagy jellemezhetjük az (eszköz-specifikus) RGB koordinátákkal. R = 188 G = 154 B = szint - Elektronikus / virtuális kommunikáció (5-10 millió szín)

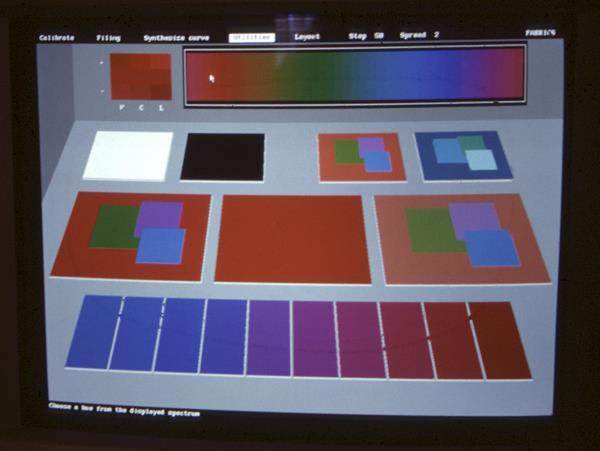

38 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció A TCS ShadeMaster rendszer (1980-as évek vége) Az elsők között használtak kalibrált monitort, és igyekeztek a színeket tárgyként, és nem csak színfoltként megjeleníteni

39 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Datacolor Colorite (1999) Spektrofotométeres mérés, színmegjelenítés kalibrált monitoron

40 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció A VeriVide DigiEye rendszer Szabályozott megvilágítás, digitális kamera, kalibrált monitor

41 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Számítás Számítás peremfeltételekkel X Y Z Bármilyen XYZ értékhármasnak végtelen számú spektrális reflexió görbe felelhet meg (metamer színek). A DigiEye szoftver úgy számolja vissza a lehetséges reflexió értékeket, hogy a legnagyobb színállandóságot biztosítsa

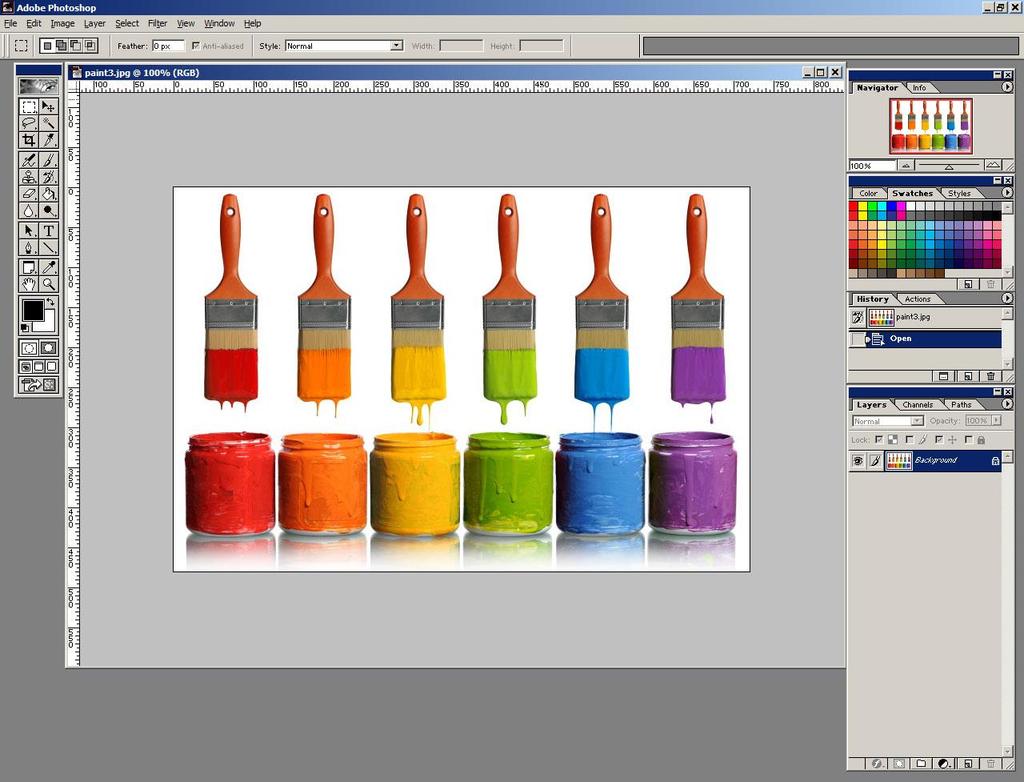

42 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Swatches színgyűjtemények a képszerkesztő programokban (pl. Photoshop)

43 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Swatches lehet színrendszer (Munsell, NCS), általános színgyűjtemény (Pantone) vagy egyedi színkártya

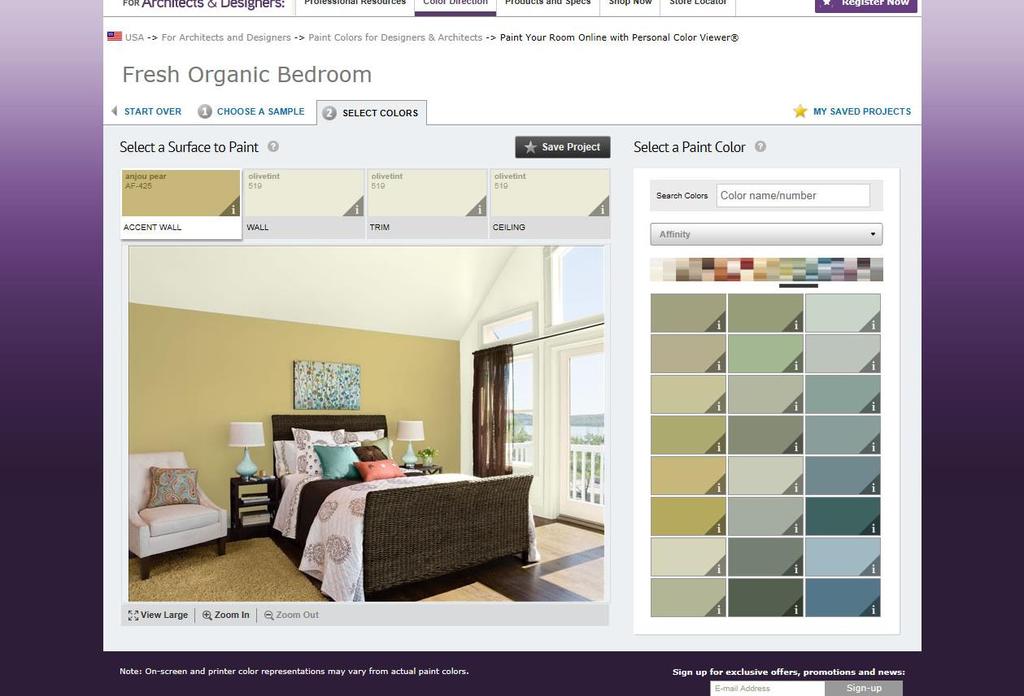

44 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Sok festékgyár képmegjelenítő programhoz rendeli hozzá elektronikus színkártyáját

45 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció A képek egyes elemei a színkártya kiválasztott színeivel átszínezhetők

46 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Megjegyzés: a képernyőn megjelenített ill. kinyomtatott színek eltérhetnek a tényleges festékszíntől

47 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Ma már okos telefonon és táblagépen is megjeleníthetők és kommunikálhatók a színek

48 Színkommunikáció 7. szint Elektronikus / virtuális kommunikáció Törekszünk a legjobb színhűségre. A megjelenített színek és képek nem feltétlenül mutatják a valódi színt. Színválasztását mindig ellenőrizze Dulux színmintával vagy mintafestékkel.

49 Színkommunikáció RGB YMCK Három különböző alapelv háromféle megjelenés - metamer színek

50 Színkommunikáció Verbális Egyszerű Pontatlan Vizuális Praktikus Gyűjteményhez kötött Műszeres Pontos Műszer kell Elektronikus/ Virtuális Hatékony Korlátokkal A színtér felosztása 1. szint szint szint 267 Színek jellemzése Általános színezet nevek + semlegesek Az összes színezet név + semlegesek Az összes színezet név + N + módosítók 4. szint Színrendszerek 5. szint ~ 100, szint ~ 5 millió 7. szint ~ 5 millió Vizuálisan interpolált Munsell Műszeres R(λ), XYZ, L*a*b* Elektronikus / virtuális RGB+képek A színkommunikáció szintjei Megnevezési példa Barna Sárgás barna Világos sárgás barna Munsell 10YR 6/4 Munsell 9.5 YR 6.4/4.25 x = y = 0.382; Y = 35.6 R = 188 G = 154; B = 107

51 Színkommunikáció Összefoglalás A verbális színkommunikáció nem elég pontos az iparban A vizuális eszközök (színkártyák, rendszerek) hatékonyan segítik a kommunikációt A vizuális észlelésen alapuló műszeres színmérés ma az ipari színkommunikációban a legelfogadottabb Az elektronikus / virtuális színkommunikáció egyre szélesebb körben alkalmazott az iparban is, mint a műszeres mérés kiegészítője

52 Köszönöm a figyelmüket! Kérdés? robert.hirschler@hunetkft.hu
