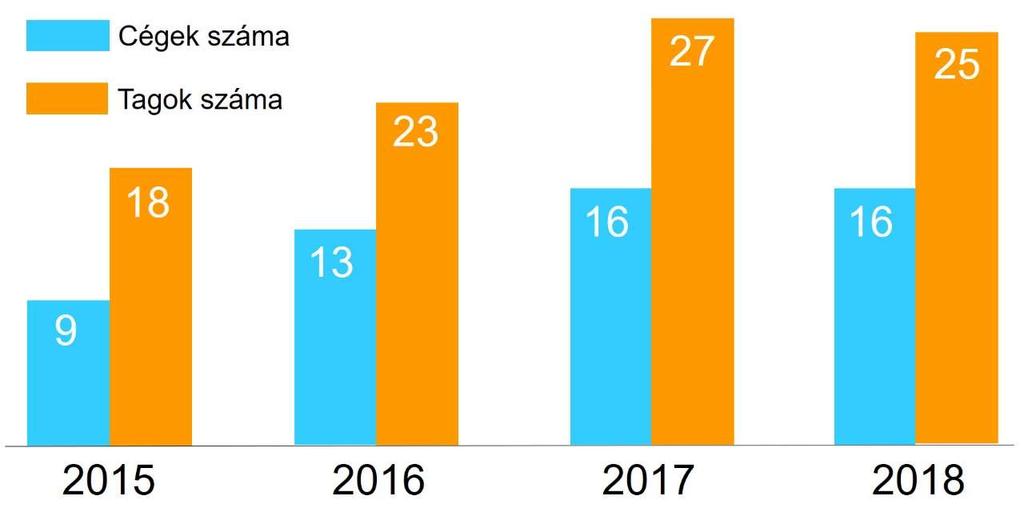

1 Szeretettel köszöntjük a PCC régi és új tagjait! A PCC idei új tagvállalata a: Reálszisztéma Dabasi Nyomda Zrt. Workshop 2018/ április 17. Debrecen, Alföldi Nyomda Zrt. In-line színmérés Dr. Schulz Péter PCC Workshop, 2018/1, Budapest, április 17. 1

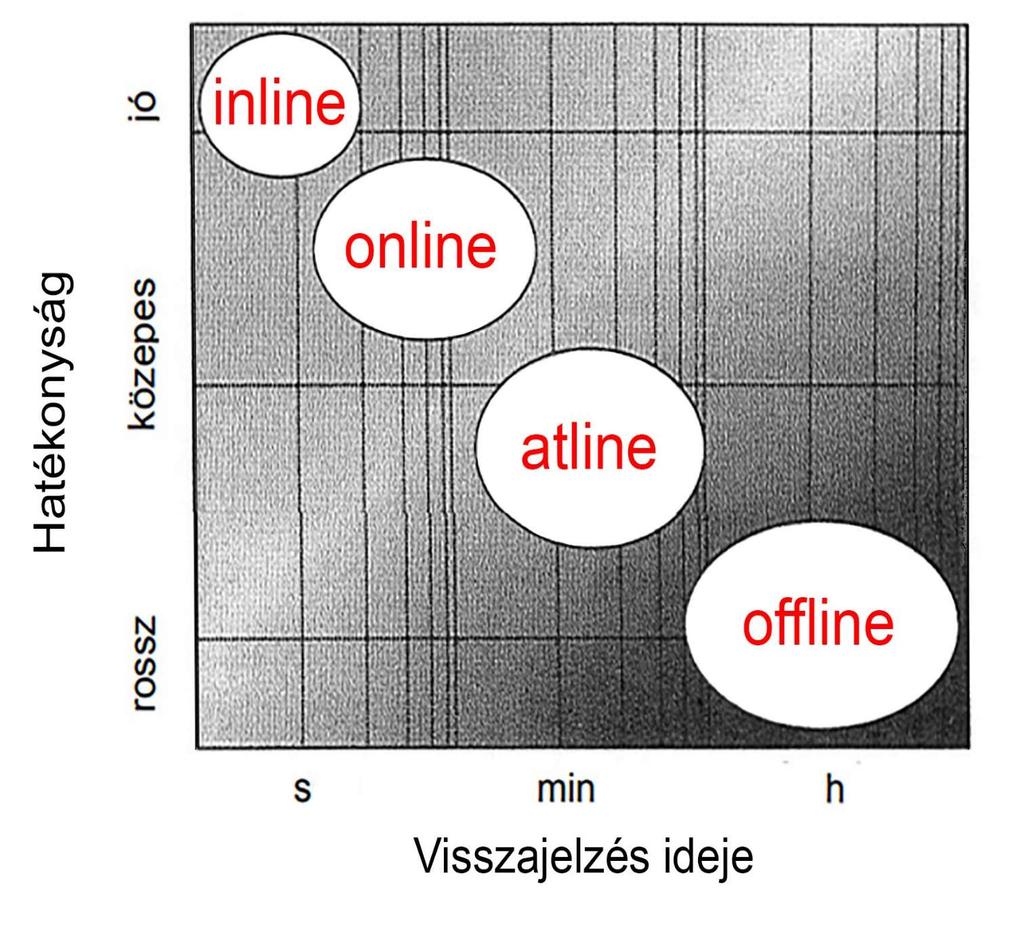

2 Fogalmak Fogalmak A vezérlés és a szabályozás kifejezéseket gyakran keverik szabályozás online vezérlés félautomata automata Kézi Kézi színmérés, kézi festékezésszabályozás VEZÉRLÉS (Open loop control) IRÁNYÍTÁS Automatikus Szkennelő színmérés, automatikus festékezésszabályozás SZABÁLYOZÁS (Closed loop control) In-line színmérés, automatikus festékezésszabályozás Fogalmak online Mérési módok Az in-line és az online mérések abban különböznek az atline és az offline mérésektől, hogy rövidebb a folyamatról nyert információ-feldolgozás időszükséglete. Ezek a kifejezések a mintavétel, a mérés és az azt követő értékelés, beavatkozás időszükségletével kapcsolatosak. 2

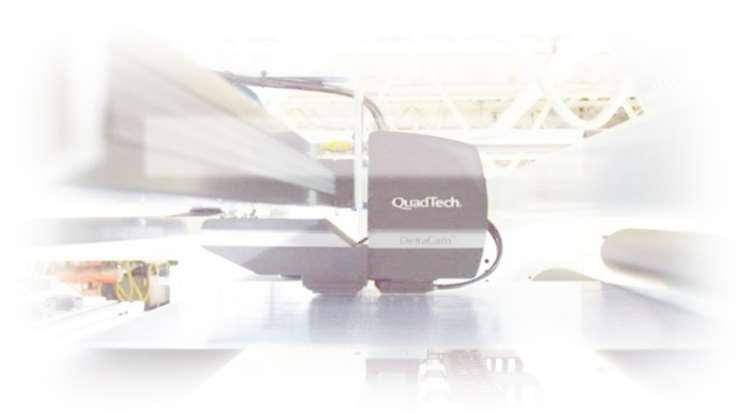

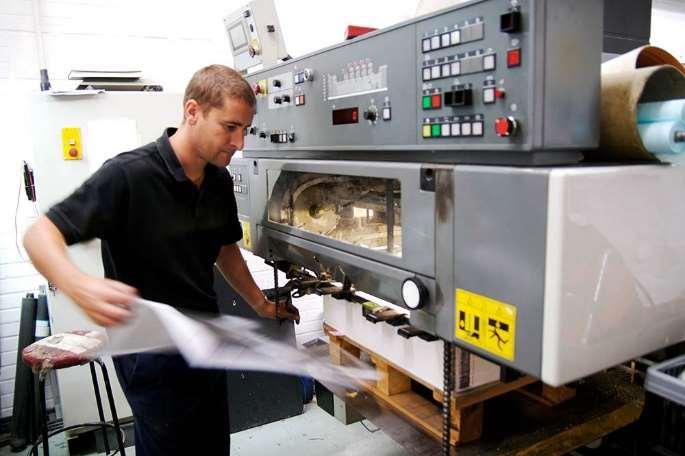

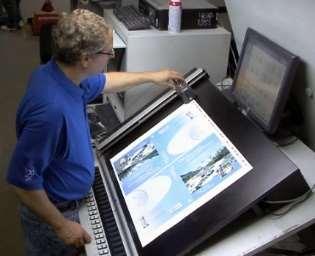

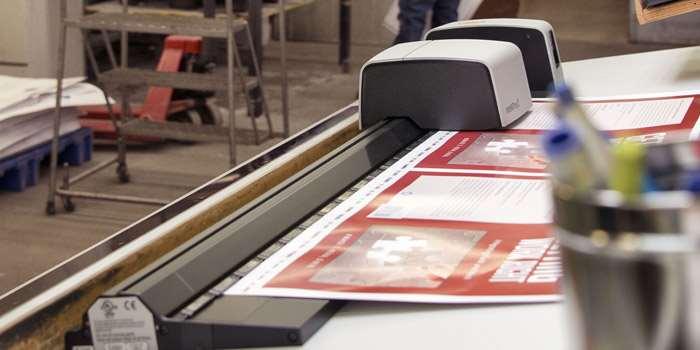

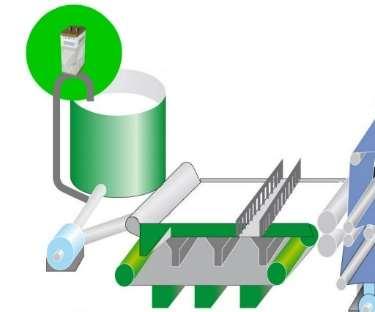

3 Mérési módok Mérési módok Atline módnál a mérést a nyomógép környezetében végzik, Offline módnál egy külön laboratóriumban. Az in-line és online mérés magában a technológiában történik, minta kivétele nélkül. Offline mérés Automatikus mérés Folyamatos eljáráskontroll Atline mérés Manuális mintavétel Nem folytonos mérés Online mérés Papírpép színének online mérése: X-Rite ERX50 In-line mérés In-line színmérés flexónyomógépen: QuadTech DeltaCam Inline Atline Atline Színmérő műszerek ( ) Szkennelő spektrofotométerek Kevesebb selejt Valós idejű dokumentálás In-line Pressroom spektrofotométerek 3

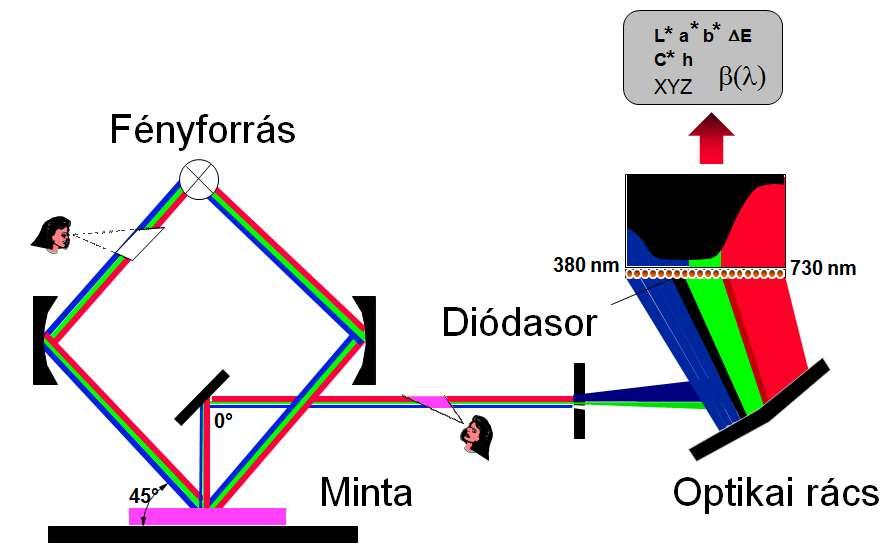

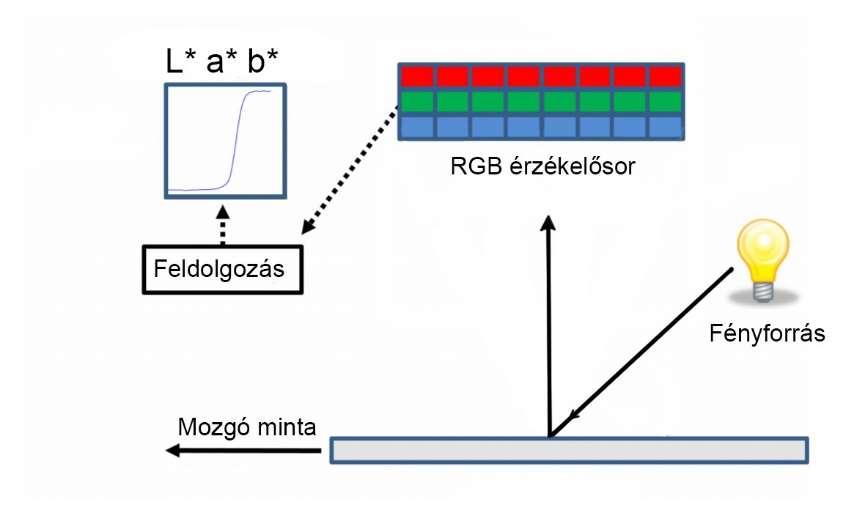

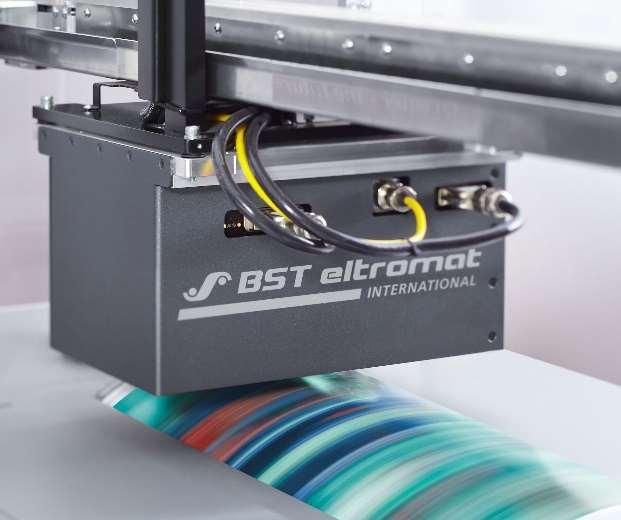

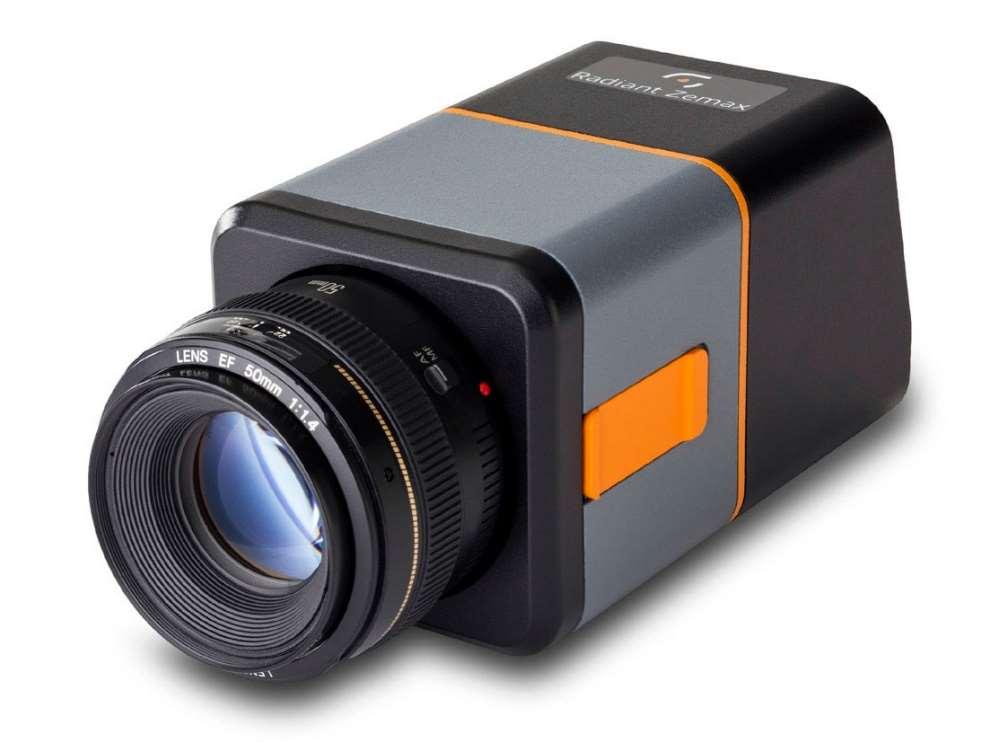

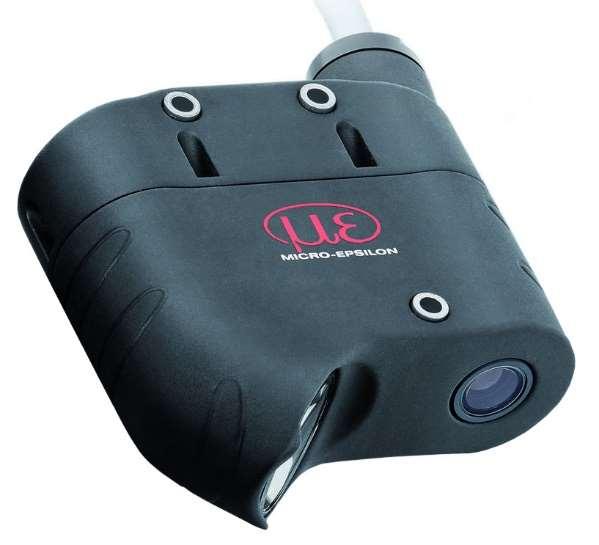

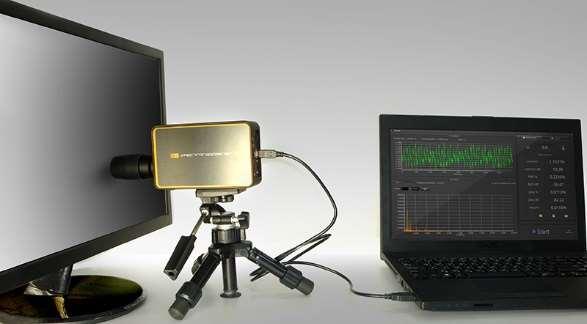

4 Színmérő műszerek A szkennelő spektrofotométerek mérési sebessége: mm/s = 0,15 0,17 m/s m/s Színmérő műszerek 15 In-line In-line mérésnél jóval nagyobb mérési sebességre van szükség! 8,3 0,16 1,1 2,8 Íves 1: B2/8.000 ív/óra; Íves 2: B2/ ív/óra; Flexó: MIRAFLEX II CM; Heat-set: M-3000 Sunday Press 48 pp Non-contact spektrofotométerek Színmérés kamerával RGB kamerák Más a színmérés elve A színmérési célra szolgáló videokamerák nagysebességű RGB kamerák, melyek másodpercenként több ezer kép készítésére alkalmasak. Egy átlagos kamera jellemzően képkockát rögzít másodpercenként, azaz fps-sel (frames per second) készíti a felvételeket. Ezzel szemben egy nagysebességű kamera több száz, vagy ezer képkockát is tud készíteni egy másodpercen belül. Micro-Epsilon GmbH ACS7000 Radiant Vision Systems (USA): ProMetric Y Imaging Photometers Színmérés RGB kamerával A videokamera a CCD-re vagy CMOSra érkező fényt elektronikus jellé alakítja. RGB XYZ CIELAB ICC profil használatával (ezres nagyságrendű színmező beolvasása kamerával és ugyanezen minták színmérése spektrofotométerrel) 4

5 Amiről beszélni kell A vizsgálatok azt mutatják Fontos kérdés ma, hogy milyen az egyezés a különböző elven mérő műszerek között? ΔE? Számos szakirodalmi anyag ismert arra vonatkozóan, hogy a színmérő kamerák RGB mérési jeleiből származtatott CIELAB értékek milyen egyezést mutatnak a színmérő spektrofotométerekkel mért értékekkel. ΔE=1,2 11,6! Az eltérések okai Megállapítások A pressroom színmérő spektrofotométerek és az RGB színmérő kamerák által szolgáltatott L*a*b* értékek közötti eltérések okai: megvilágítás (UV-tartalom) lumineszcens minták!, mérési geometria, fényszóródás (a mérendő mintánál és a kamerán belül), az RGB L*a*b* megfeleltetés módszerének pontossága, kalibrálás kérdése, alkalmazástechnikai problémák (a tekercspálya hullámzása; a fekete, illetve fehér alátét kérdése).. Az RGB-kamerás mérések nem mindig használhatók annak eldöntésére, hogy a beigazított nyomat színe tűréseken belül megfelel-e vagy sem. Az RGB-kamerás in-line mérőrendszer célszerűen használható a példányszámnyomtatási színingadozások tűrésen belül tartására. Az in-line színmérés adatait betáplálva valamely reporting system -be egy minősítő jegyzőkönyv készíthető a megrendelő számára. Néhány ilyen elérhető rendszer valós idejű dokumentálást tesz lehetővé. 5

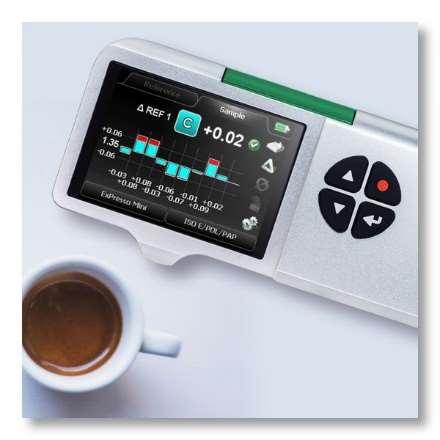

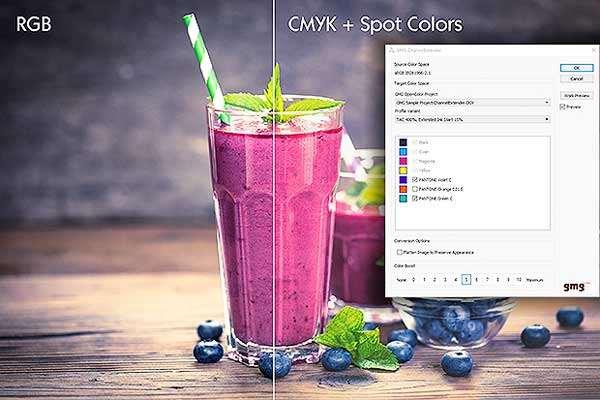

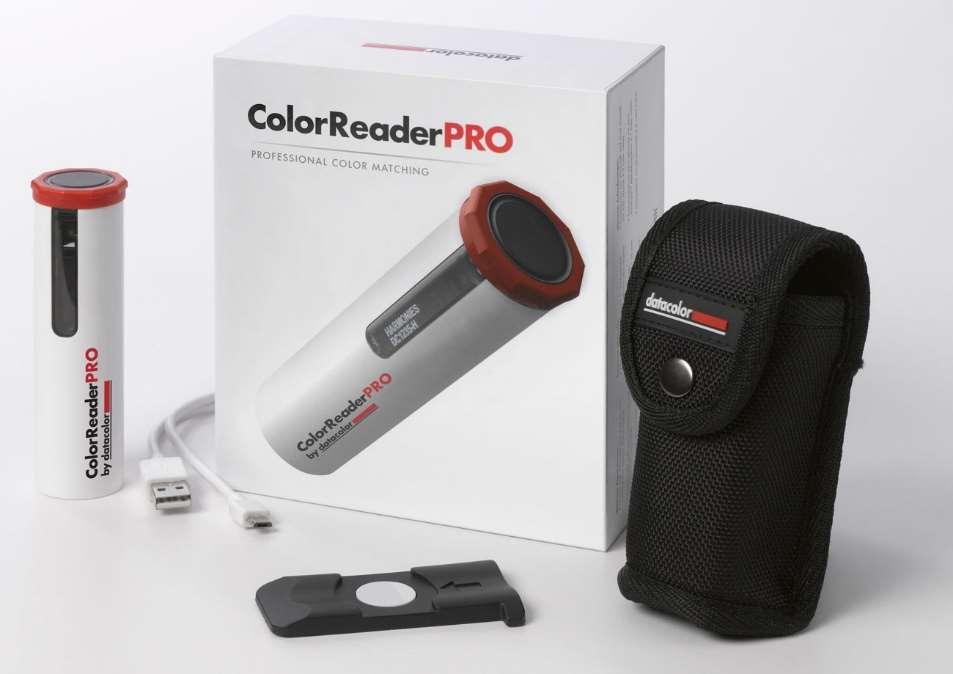

6 Hírek a színkommunikáció, a színmérés világából A Techkon cég február 6-án jelentette be SpectroDens műszerének új: ExPresso Mini funkcióját, amely a gépmesterek számára denzitás-trendet mutat oszlopdiagram formájában. A Datacolor cég február 15-én jelentette be a ColorReaderPRO mobil színmérőt GMG ColorPlugin 1.3 RGB ECG (Extended Color Gamut) Mérési geometria: 45 /0 Apertúra méret: 6 mm Fényforrás: 8 LED Sugárzáseloszlás/Észlelő: D65/10 Interfész: USB, Bluetooth Tömege: 61,5 g Méretei: : 30,22 mm; hosszúság: 108,8 mm ár: kb. 300 euró 6

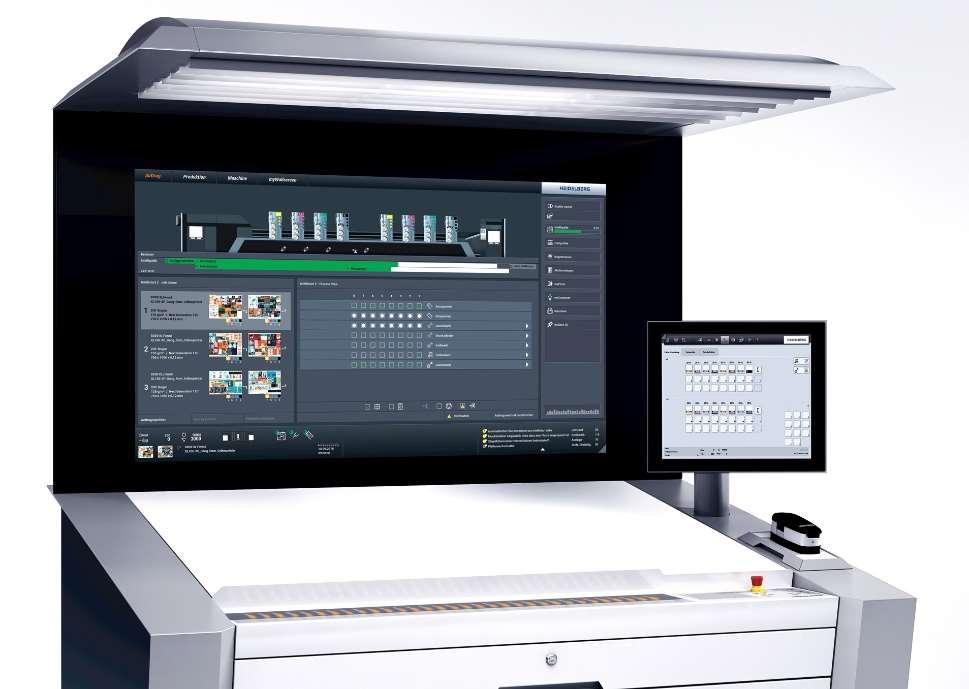

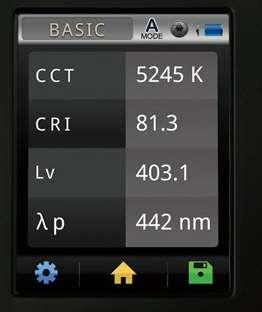

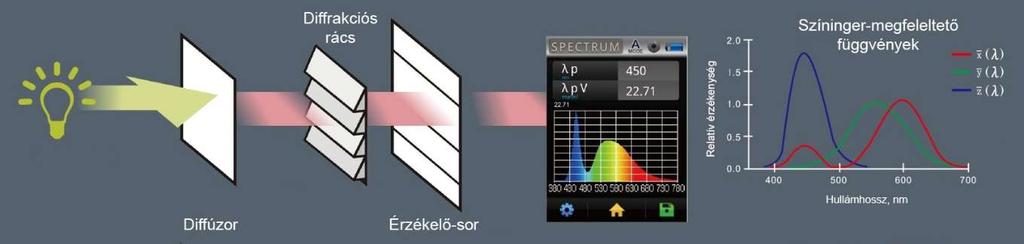

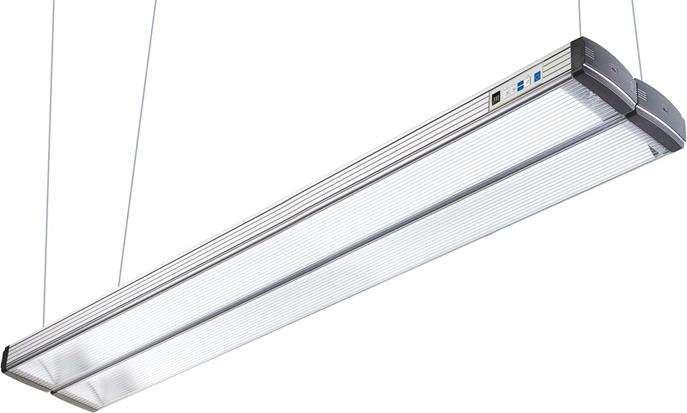

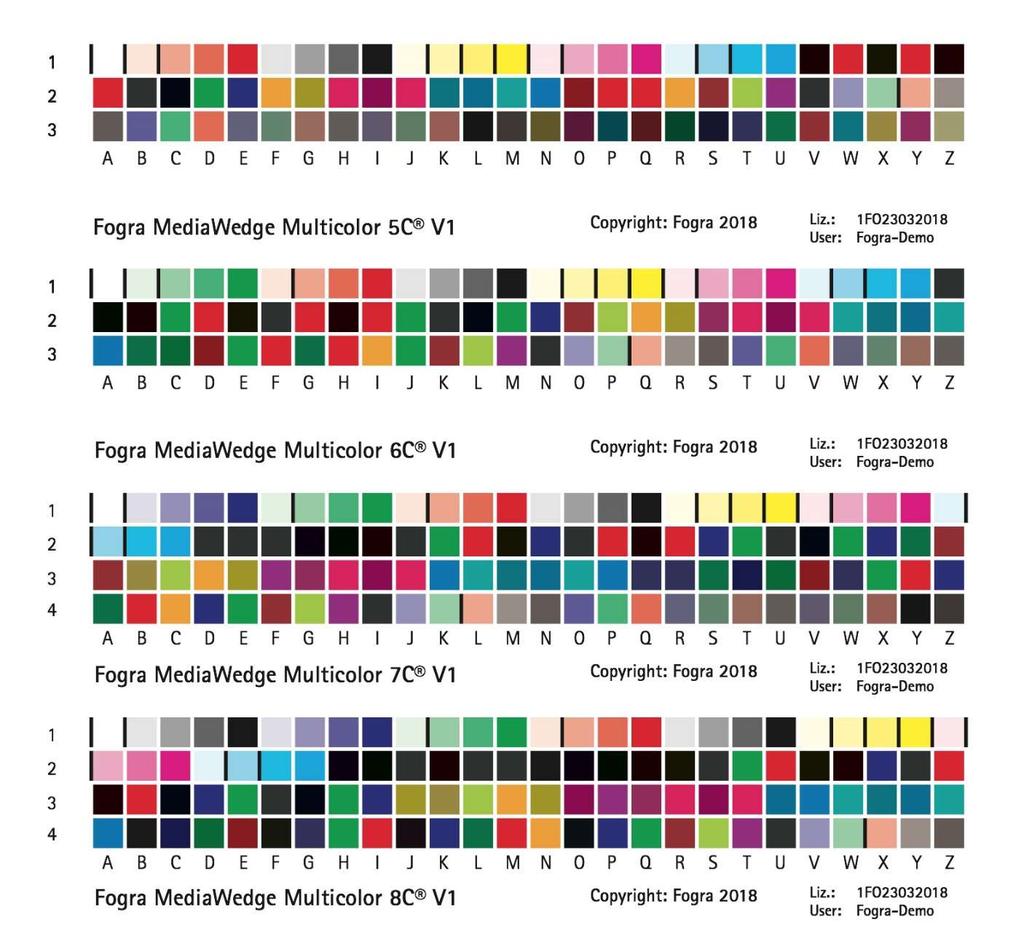

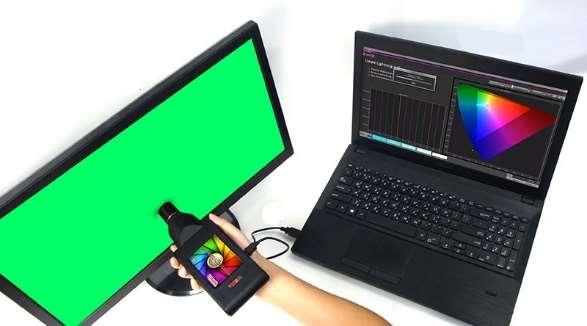

7 26 nevezett, 14 díjazott A Fogra MediaWedge új taggal bővült: Fogra MediaWedge MultiColor V1 A 78 mezőt tartalmazó ellenőrzőcsíkok, 5-, 6-, 7- és 8-színes változatokban szerezhető be. Listaár: 530 euró (Fogra tagoknak: 371 euró) A PIA InterTech Technolgy Awards 2017 díjazottjai között vannak: ColorLogic ColorAnt 4.0 Lab, XYZ, Denziás és CxF/X-4 adatok exportálása CGATS szövegfájlokba (txt) vagy CxF (ColorExchange Format ) formátumba. Heidelberg Prinect Press Center XL 2 with Wallscreen XL and Intellistart 2 JUST LED modulight - Dual Illuminant D50/D65 Hírek a színkommunikáció, a színmérés világából Hírek a színkommunikáció, a színmérés világából UPRtek MK550T spektroradiométer UPRtek MD100N United Power Research Technology Corporation (Taiwan) United Power Research Technology Corporation (Taiwan) 7

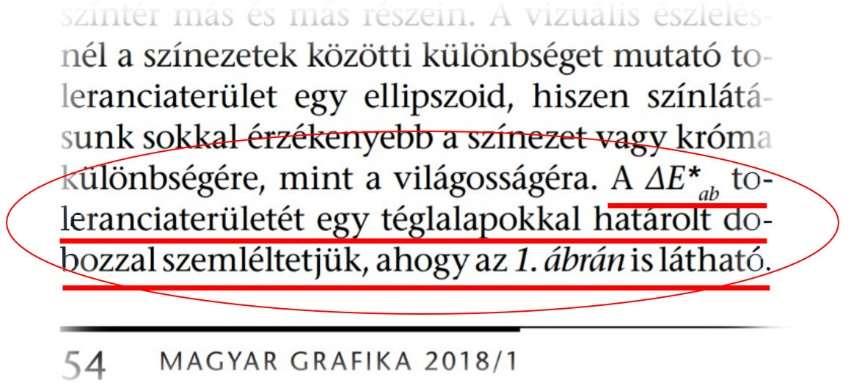

8 Boncza Attila, a PCC fővédnökének képviselője, április 1-től az X-Rite Pantone keleteurópai kereskedelmi vezetőjévé lépett elő. A közeljövő eseményei május X-Rite Pantone expected Offset workshop, Budapest június vége PCC News No /2 számának megjelenése, benne: március TAGA 2018 Annual Technical Conference, Baltimore, USA PCC WG 02 Jelenleg a nyomdákba küldött digitális eredetik több mint 50%-a olyan, hogy azok alapján változtatás nélkül nem lehet elvárt minőségű nyomdaterméket előállítani. A PCC WG 02 egy olyan Műszaki Útmutató összeállításán dolgozik, mellyel ennek a helyzetnek a megváltoztatásához szeretne hozzájárulni. Sales leader of Easter Europe Beküldött és hozott méréstechnikai kérdések Beküldött és hozott méréstechnikai kérdések Magyar Grafika Az a bizonyos deltae (2018/1, o.)! 8

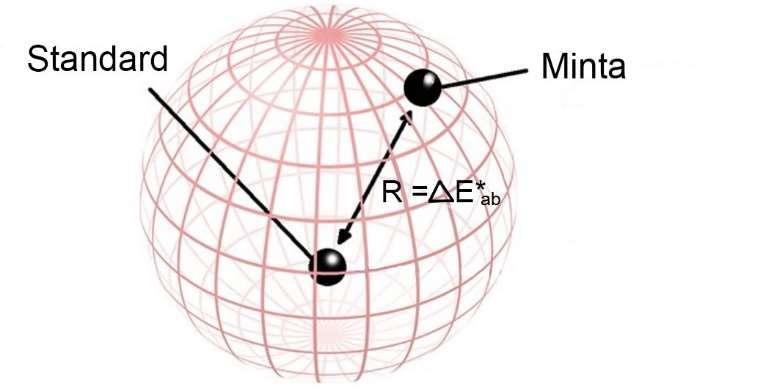

9 Beküldött és hozott méréstechnikai kérdések Beküldött és hozott méréstechnikai kérdések A tűréstartomány akkor téglatest, ha a színtűrést ΔL*, Δa*, Δb* értékekkel adják meg. A ΔE* ab értékkel megadott tűréstartomány gömb. Mi a különbség a CIE C és a CIE D65 között? Mind a kettő a napsugárzás reprezentálására született (színhőmérsékletük közel azonos: ΔK = 274 K) L* CIE C átlagos nappali sugárzáseloszlás, a CIE 1931-ben rögzítette. CIE D65 átlagos déli napsugárzás, a CIE 1964-ben vezette be a CIE C helyett! Lumineszcens minták napsugárzásra vonatkoztatott színingerjellemzőinek megadásánál a CIE D-sugárzáseloszlást kell használni! 9
