1 D méréstechnika

2 Az elmúlt évek Cégünk 12 éve mőködik eredményesen a modern ipari méréstechnika területén.

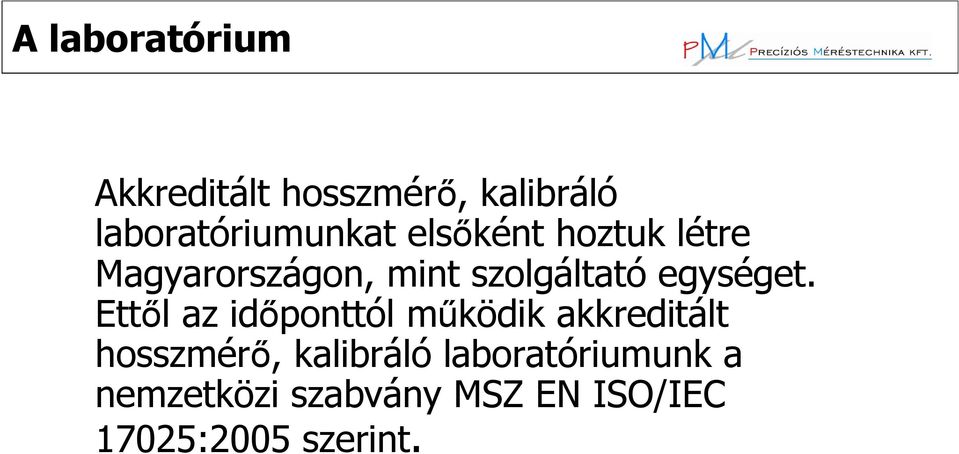

3 A laboratórium Akkreditált hosszmérı, kalibráló laboratóriumunkat elsıként hoztuk létre Magyarországon, mint szolgáltató egységet. Ettıl az idıponttól mőködik akkreditált hosszmérı, kalibráló laboratóriumunk a nemzetközi szabvány MSZ EN ISO/IEC 17025:2005 szerint.

Ettıl az idıponttól mőködik akkreditált hosszmérı, kalibráló

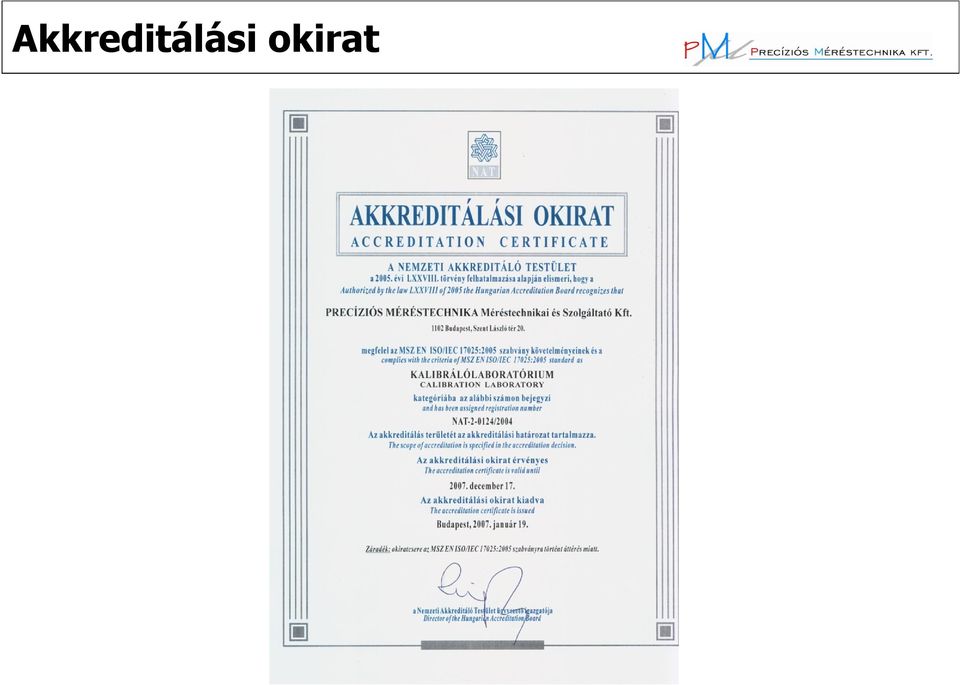

4 Akkreditálási okirat

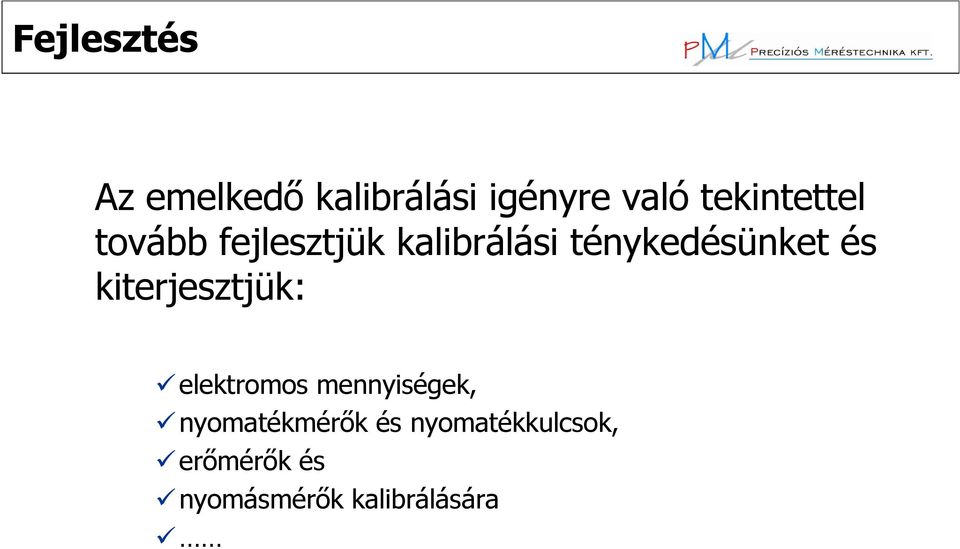

5 Fejlesztés Az emelkedı kalibrálási igényre való tekintettel tovább fejlesztjük kalibrálási ténykedésünket és kiterjesztjük: elektromos mennyiségek, nyomatékmérık és nyomatékkulcsok, erımérık és nyomásmérık kalibrálására

ténykedésünket és kiterjesztjük: elektromos

6 Minıségirányítás 2005-ben bevezettük az MSZ EN ISO 9001:2001 minıségirányítási rendszert.

7 3D méréstechnika Különös súlypontot fordítottunk a 3D méréstechnikára, melynek eredményeként számos cég, vevıinkhez tartozik.

8 Koordináta méréstechnika

9 Mérıgép konstrukciók a) Asztali kivitel X-Y asztal konstrukció b) Asztali kivitel L-konstrukció c) Hidas kivitel mozgó híddal d) Hidas kivitel fix híddal

10 ABERLINK Ltd.

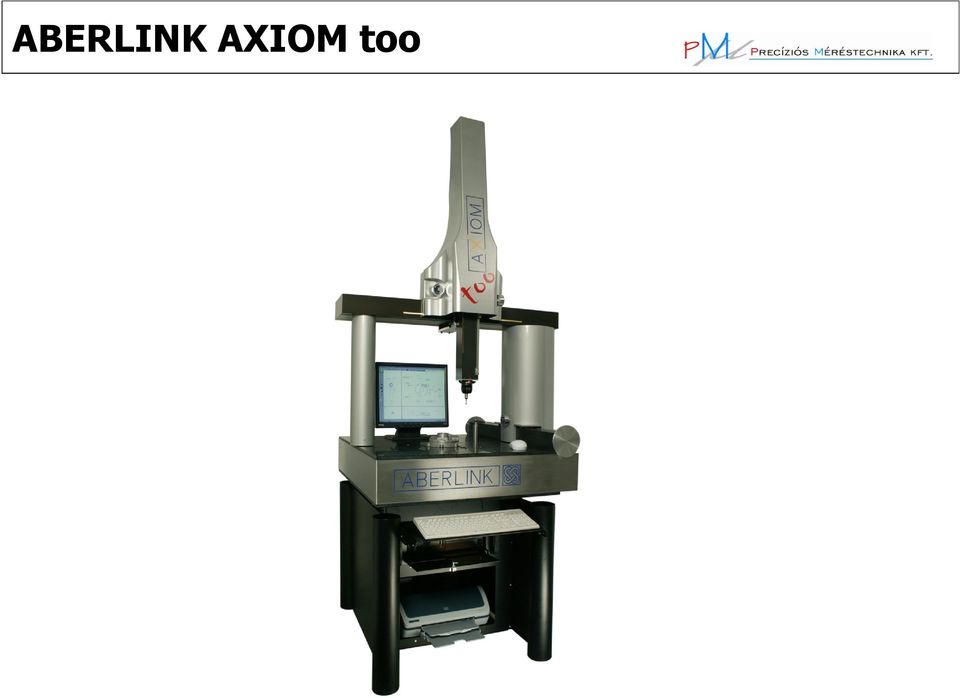

11 ABERLINK AXIOM too

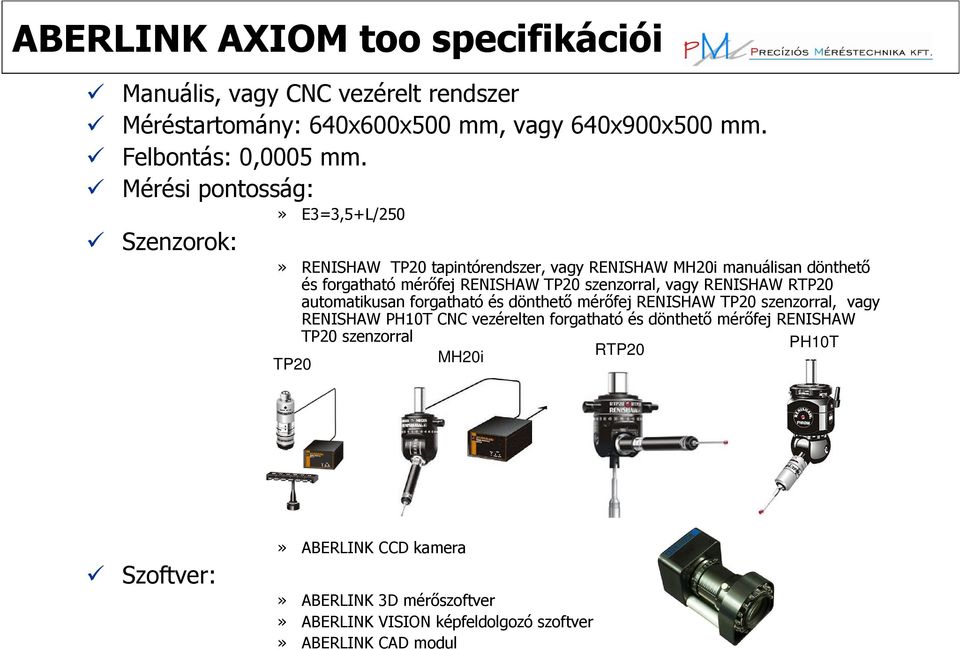

12 ABERLINK AXIOM too specifikációi Manuális, vagy CNC vezérelt rendszer Méréstartomány: 640x600x500 mm, vagy 640x900x500 mm. Felbontás: 0,0005 mm. Mérési pontosság:» E3=3,5+L/250 Szenzorok:» RENISHAW TP20 tapintórendszer, vagy RENISHAW MH20i manuálisan dönthetı és forgatható mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW RTP20 automatikusan forgatható és dönthetı mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW PH10T CNC vezérelten forgatható és dönthetı mérıfej RENISHAW TP20 TP20 szenzorral MH20i RTP20 PH10T Szoftver:» ABERLINK CCD kamera» ABERLINK 3D mérıszoftver» ABERLINK VISION képfeldolgozó szoftver» ABERLINK CAD modul

szenzorral, vagy RENISHAW RTP20 automatikusan forgatható és dönthetı mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW PH10T CNC vezérelten forgatható és

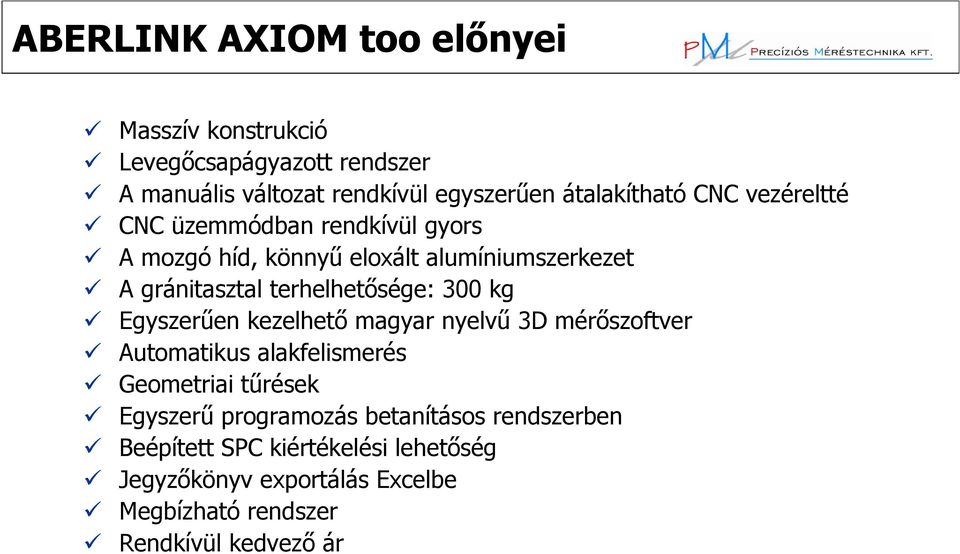

13 ABERLINK AXIOM too elınyei Masszív konstrukció Levegıcsapágyazott rendszer A manuális változat rendkívül egyszerően átalakítható CNC vezéreltté CNC üzemmódban rendkívül gyors A mozgó híd, könnyő eloxált alumíniumszerkezet A gránitasztal terhelhetısége: 300 kg Egyszerően kezelhetı magyar nyelvő 3D mérıszoftver Automatikus alakfelismerés Geometriai tőrések Egyszerő programozás betanításos rendszerben Beépített SPC kiértékelési lehetıség Jegyzıkönyv exportálás Excelbe Megbízható rendszer Rendkívül kedvezı ár

terhelhetısége: 300 kg Egyszerően kezelhetı magyar nyelvő 3D mérıszoftver Automatikus alakfelismerés Geometriai tőrések

14 ABERLINK EXTREME

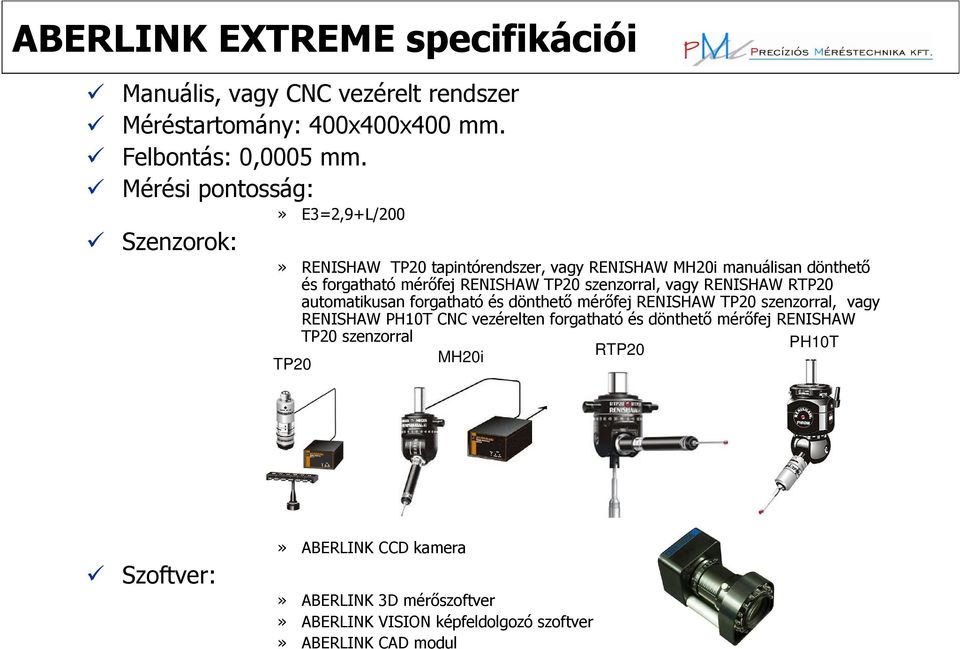

15 ABERLINK EXTREME specifikációi Manuális, vagy CNC vezérelt rendszer Méréstartomány: 400x400x400 mm. Felbontás: 0,0005 mm. Mérési pontosság:» E3=2,9+L/200 Szenzorok:» RENISHAW TP20 tapintórendszer, vagy RENISHAW MH20i manuálisan dönthetı és forgatható mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW RTP20 automatikusan forgatható és dönthetı mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW PH10T CNC vezérelten forgatható és dönthetı mérıfej RENISHAW TP20 TP20 szenzorral MH20i RTP20 PH10T Szoftver:» ABERLINK CCD kamera» ABERLINK 3D mérıszoftver» ABERLINK VISION képfeldolgozó szoftver» ABERLINK CAD modul

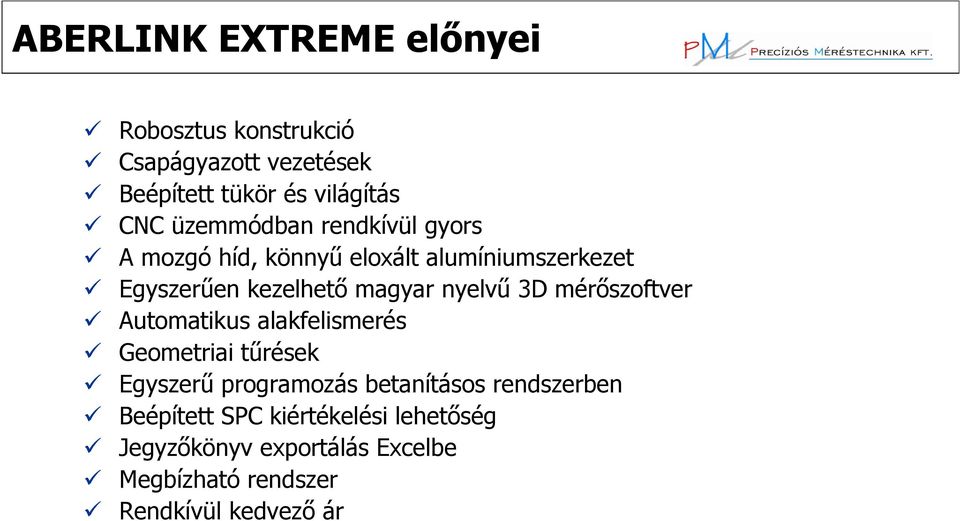

16 ABERLINK EXTREME elınyei Robosztus konstrukció Csapágyazott vezetések Beépített tükör és világítás CNC üzemmódban rendkívül gyors A mozgó híd, könnyő eloxált alumíniumszerkezet Egyszerően kezelhetı magyar nyelvő 3D mérıszoftver Automatikus alakfelismerés Geometriai tőrések Egyszerő programozás betanításos rendszerben Beépített SPC kiértékelési lehetıség Jegyzıkönyv exportálás Excelbe Megbízható rendszer Rendkívül kedvezı ár

nyelvő 3D mérıszoftver Automatikus alakfelismerés Geometriai tőrések Egyszerő programozás betanításos

17 ABERLINK ZENITH

18 ABERLINK ZENITH specifikációi Manuális, vagy CNC vezérelt rendszer Méréstartomány: 1200x1000x800 mm. Felbontás: 0,0005 mm. Mérési pontosság:» E3=4+L/250 Szenzorok:» RENISHAW TP20 tapintórendszer, vagy RENISHAW MH20i manuálisan dönthetı és forgatható mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW RTP20 automatikusan forgatható és dönthetı mérıfej RENISHAW TP20 szenzorral, vagy RENISHAW PH10T CNC vezérelten forgatható és dönthetı mérıfej RENISHAW TP20 TP20 szenzorral MH20i RTP20 PH10T Szoftver:» ABERLINK CCD kamera» ABERLINK 3D mérıszoftver» ABERLINK VISION képfeldolgozó szoftver» ABERLINK CAD modul

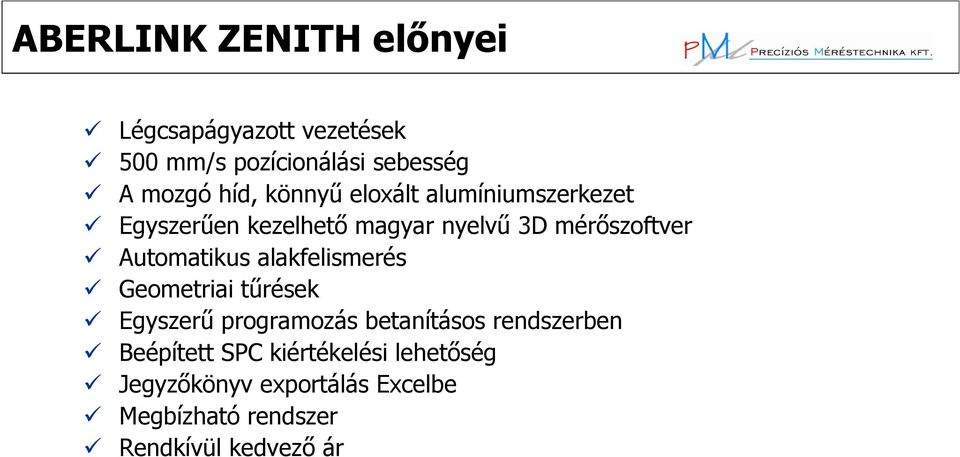

19 ABERLINK ZENITH elınyei Légcsapágyazott vezetések 500 mm/s pozícionálási sebesség A mozgó híd, könnyő eloxált alumíniumszerkezet Egyszerően kezelhetı magyar nyelvő 3D mérıszoftver Automatikus alakfelismerés Geometriai tőrések Egyszerő programozás betanításos rendszerben Beépített SPC kiértékelési lehetıség Jegyzıkönyv exportálás Excelbe Megbízható rendszer Rendkívül kedvezı ár

Automatikus alakfelismerés Geometriai tőrések Egyszerő programozás betanításos rendszerben

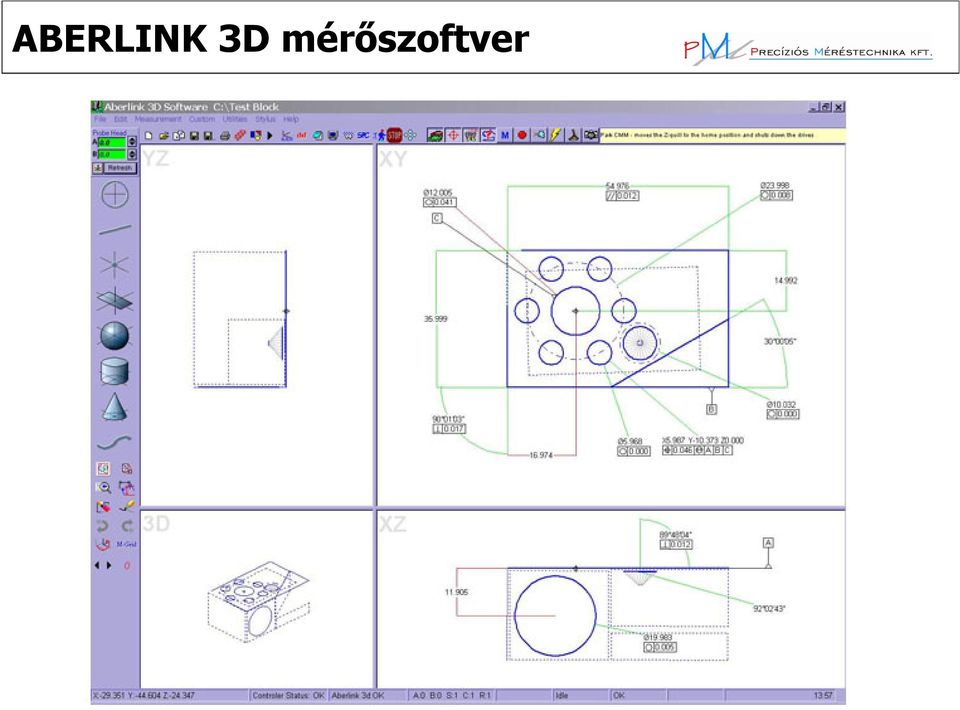

20 ABERLINK 3D mérıszoftver

21 ABERLINK 3D mérıszoftver

22 ABERLINK 3D mérıszoftver

23 ABERLINK 3D mérıszoftver

24 ABERLINK CCD és VISION

25 ABERLINK CCD és VISION

26 ABERLINK CAD modul

27 ABERLINK CAD modul

28 ABERLINK CAD modul

29 3D méréstechnika támogatása Az általunk forgalomba hozott mérırendszerekre teljes körő szerviz háttérszolgáltatást nyújtunk: üzembe helyezés oktatás (magyar, angol és német nyelven) karbantartás helyszíni akkreditált kalibrálás üzemben tartás.

30 Multiszenzoros méréstechnika Ultramodern XXI. szd-i szenzorok és technológiák. Werth Messtechnik GmbH

31 Multiszenzor elv

32 Mérési stratégiák multiszenzorral K Kép a képben Szegmensenként Szkennelés Raszterszkennelés Kapcsoló tapintó ZO Autofókusz Z Szkennelı tapintó Chromatic Focus Probe Werth lézer Kontúrtapintó Üvegszálas tapintó APOLLO tapintó

33 Werth MultiRing

34 Werth Zoom mm 27.0mm 120.0mm

35 Képfeldolgozó Eredeti kép Digitális kép Pixelkontúr Subpixelkontúr Közelítıelem Közelítıelem a képen

36 Werth Fasertaster WFP

37 Werth Fasertaster WFP Méretérzékeltetés: hajszál - WFP Haar Fasertaster

38 Werth Fasertaster WFP átvilágítással

39 Werth Fasertaster WFP sajátfénnyel (golyóátmérı 133µm)

40 Werth Laser Liniensensor LLP

41 Werth IP 40 T

42 Multiszenzor alkalmazási példa

43 Köszönöm megtisztelı figyelmüket!
