HYPERTURN 65. Döntő lépés elöl lenni. E[M]CONOMY jelentése:

Átírás

1 [ E[M]CONOMY ] jelentése: ÚJ Döntő lépés elöl lenni. HYPERTURN 65 Nagyteljesítményű eszterga-maró megmunkáló központ komplex munkadarabok sorozat-gyártásához rúdanyagból vagy egymás után automatizáltan betöltött darabokból

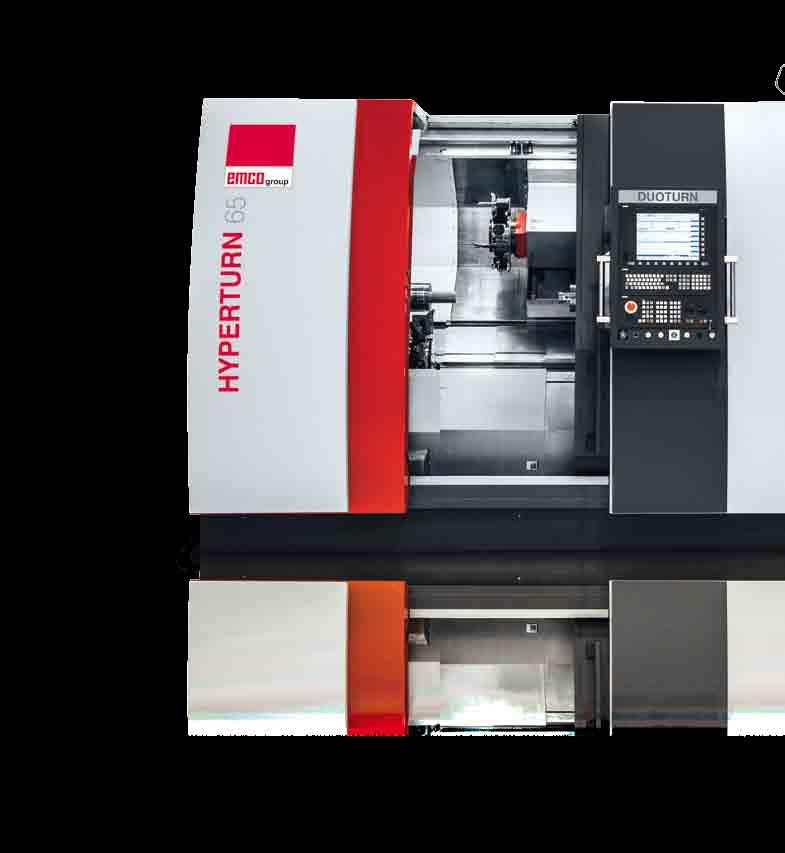

2 HYPERTURN 65-1 DUOTURN HYPERTURN DUOTURN [Főorsó] [Szerszám rendszer 1 / 2 ] - Integrált orsómotor vízhűtéssel - KK6 orsócsatlakozás (KK8) - Nagy meghajtó teljesítmény: 29 (37) kw - Nagy forgatónyomaték: 25 (36) Nm - Nagy ford.szám tartomány: - 5 (4/35) f/perc - Rúdbevezetés ø 65 (76,2/95) mm - 12-állásos szerszámrevolver - VDI3 (VDI4) gyorsváltó rendszer - 12 meghajtott szerszámállás - Opcionálisan BMT55P-revolverrel is - Szervóvezérlés - Menetfúrás hossz kiegyenlítés nélkül - Sokszögű forgácsolás, stb. [ Y-tengelyek 1 / 2 ] - Szánút +/ 5 mm - Stabil, kompakt felépítés - Nagy megvezetési távolságok - Ékes szánrendszer Most BMT revolverrel is [Munkatér] - Nagy orsótávolság 15 / 13 mm - Jó hozzáférhetőség - Szabad forgácsesés - Nemesacél burkolatok és borítások - Szegnyereg/lünetta funkció az alsó revolvernél Gép opcionáiis felszereltséggel [Vezérlés] - A munkatértől jobbra, ergonomikusan kialakítva - Forgatható - Magasságában állítható - Az 13-as változatnál oldalra eltolható - Sinumerik 84D sl vezér1és 15 színes képernyővel - Sokféle megmunkálási ciklus - 3Ds-szimuláció - USB-interface stb. A HYPERTURN 65 a Hyperturn gépsorozaton belül egy új fejlesztés és okos, modulális felépítése által nagyon jó feltételeket kínál az ügyfelek speciális igényeinek kielégítésére. Két azonos felépítésű és nagy teljesítményű esztergaorsó biztosítja a korlátok nélküli komplett megmunkálást. Két szerszámrevolver keresztszánon opcionális Y-tengellyel garantálja a termelékenységet. A szerszámrevolver mindegyik állása mind álló, mind meghajtott maró és fúró szerszámmal felszerelhető.

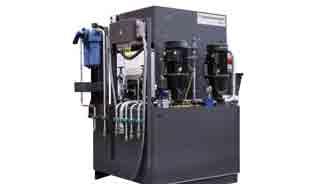

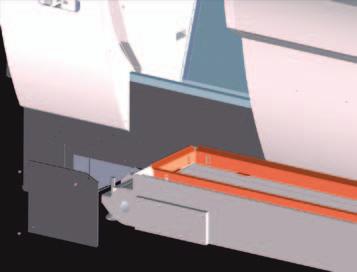

3 [Munkadarabok] [Ellenorsó] - KK6 orsócsatlakozás (KK8) - Integrált vízhűtésű orsómotor - Nagy meghajtó teljesítmény: 29 kw - Nagy forgatónyomaték: 25 Nm - Nagy ford.szám tartomány: - 5 (4) f/perc - Hűtőfolyadékkal elárasztott darabkilökővel - Opcionálisan ø 65 (75) mm-es áteresztéssel a munkadarabok kivételéhez [ Forgács kihordó] - Zsanéros szalagos szállító - Kivetési magasság 12 mm - Integrált 4 / 45 l-es hűtőanyag tartály - Szivattyúk a revolverfejhez: 2 x 14 bar - Öblítő szivattyúk: 2 x 3,7 bar Excenter karima (acél 42 Cr Mo 4) Adapter (acél Ck 45) Lánckerék adapter (alumínium 775) [Automatikus munkadarab elszállító] - Opcionálisan a munkatértől jobbra elhelyezve - Univerzálisan a fő- vagy az ellenorsónál használható - Hosszirányban integrált késztermék tároló szalagggal Dugattyú (acél 16 Mn Cr 5)

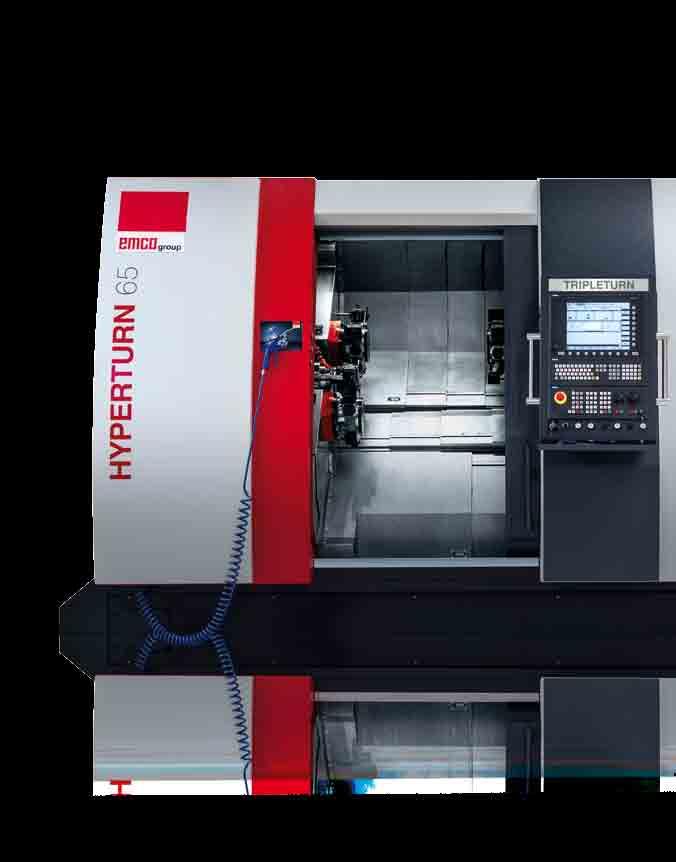

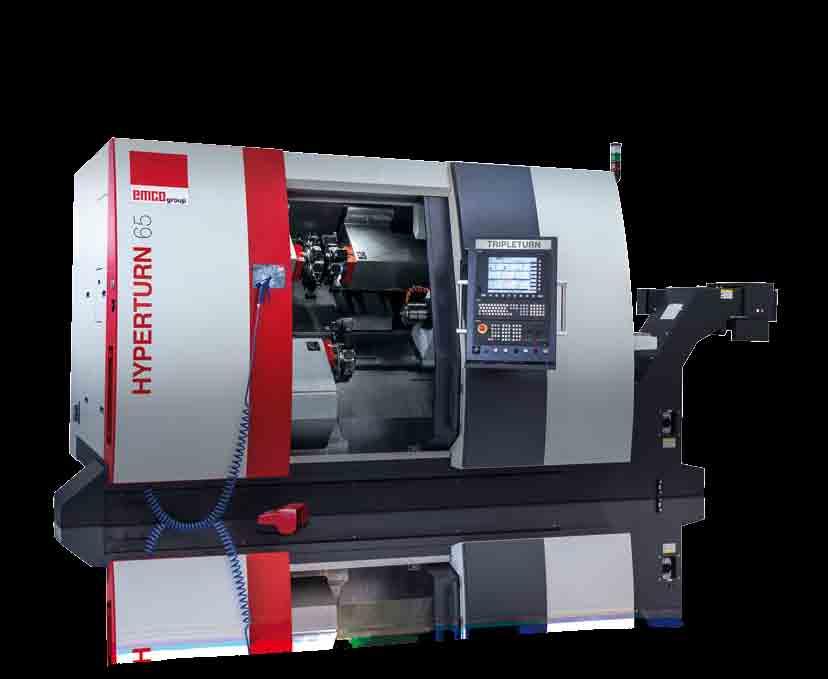

4 HYPERTURN TRIPLETURN [Főorsó] - integrált orsómotor vízhűtéssel - KK6 orsócsatlakozás (KK8) - Nagy meghajtó teljesítmény: 29 (37) kw - Nagy forgatónyomaték: 25 (36) Nm - Nagy ford.szám tartomány: - 5 (4/35) f/perc - Rúdbevezetés ø 65 (76,2/95) mm [Szerszám rendszer 1 / 2 / 3] - 12-állásos szerszámrevolver - VDI3 (VDI4) gyorsváltó rendszer - 12 meghajtott szerszámállás - Opcionálisan BMT55P-Revolverrel is - Szervóvezérlés - Menetfúrás hossz kiegyenlítés nélkül - Sokszögű forgácsolás, stb. [Ellenorsó] - KK6 orsócsatlakozás (KK8) - Integrált vízhűtésű orsómotor - Nagy meghajtó teljesítmény: 29 kw - Nagy forgatónyomaték: 25 Nm - Nagy ford.szám tartomány: - 5 (4) f/perc - Hűtőfolyadékkal elárasztott darabkilökővel - Opcionálisan ø 65 (75) mm-es áteresztéssel a munkadarabok kivételéhez [Munkatér] [Vezérlés] - Nagy orsótávolság 13 mm - Jó hozzáférhetőség - Szabad forgácsesés - Nemesacél burkolatok és borítások - Szegnyereg/lünetta funkció az alsó revolvernél - A munkatértől jobbra, ergonomikusan kialakítva - Forgatható - Magasságában állítható - Oldalra eltolható - Sinumerik 84D sl vezér1és 15 színes képernyővel - Sokféle megmunkálási ciklus - 3Ds-szimuláció - USB-interface stb. A HYPERTURN a TRIPLETURN-kivitelben egy pótlólagos 12-állásos revolverrel rendelkezik. Ez mint Joker szolgál, hogy egyrészt a termelékenységet, másrészt a rugalmasságot növelje komplex munkadarabok egy felfogással történő gyártásánál. Ezáltal általában 3 szerszám van működésben és a ciklusidő max. 3 %-kal csökkenthető.

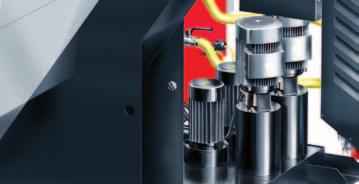

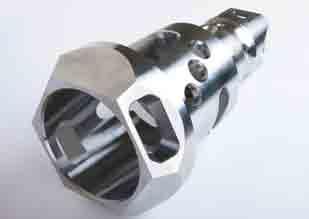

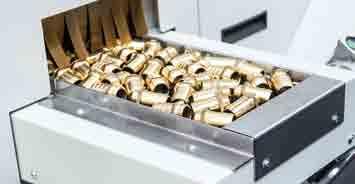

5 [Munkadarabok] [ Y-tengelyek 1 / 2 / 3] - Szánút +/ 5 mm - Stabil, kompakt felépítés - Nagy megvezetési távolságok - Ékes szánrendszer Tengely (acél 42 Cr Mo 4) [ Forgács kihordó] - Zsanéros szalagos szállító - Kivetési magasság 12 mm - Integrált 45 l-es hűtőanyag tartály - Szivattyúk a revolverfejhez: 3 x 14 bar - Öblítő szivattyúk: 2 x 3,7 bar tengely csonk (acél 16 Mn Cr 5) Elosztó darab (sárgaréz) Gép opcionális felszereltséggel [Automatikus munkadarab elszállító] - Opcionálisan a munkatértől jobbra elhelyezve - Univerzálisan a fő- vagy az ellenorsónál használható - Hosszirányban integrált késztermék tároló szalaggal Szenzor ház (sárgaréz)

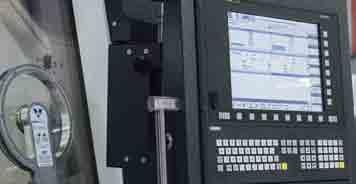

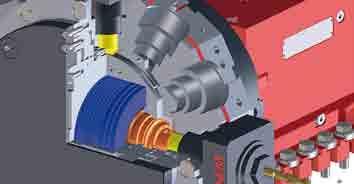

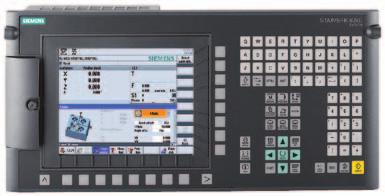

6 [Technika] Kiemelt jellemzők 2 nagyteljesítményű vízhűtésű munkaorsó 2x / 3x 12-állásos szerszám revolver VDI 3/4 gyorsváltó rendszerrel Opcionálisan BMT-revolverrel és direkt meghajtással max. 12 f/p-ig 2 / 3 Y-tengely komplex eszterga és maró megmunkálást igénylő munkadarabokhoz Rúdbevezetés max. ø 95 mm-ig Optimális forgács szállítás és kezelőbarát munkatér Kiváló meghajtási és vezérlési tulajdonságok Sinumerik 84D sl szabályozás által Európa szívében gyártva. Szerszám revolver: Gyors 12-állásos szerszám revolver nagyon rövid kapcsolási időkkel szabványos VDI3- vagy VDI4 szerszámokhoz. Minden állás meghajtott szerszámtartóval is felszerelhető fúró-, maró- és menetfúró műveletekhez. A kezelő mindenkor befolyásolni tudja a billentési sebességet. BMT-revolver: Sokrétű maró-esztergáló megmunkálást igénylő munkadarabok gazdaságos gyártásához, főleg marási munkákhoz ideális az opcionális BMT-revolver, amely vízhűtéses direkt meghajtással rendelkezik. Max. 12 f/perc fordulatszámmal, 3 Nm-rel és 1 KW-al ez a revolver optimális feltételeket biztosít a komplex munkához. Integrált orsómotorok (ISM): Modern szinkrontechnika garantálja a kiváló dinamikát és különösen nagy forgató nyomatékot kompakt felépítés mellett. Folyadékhűtés automatikus hőfokszabályozás mellett gondoskodik minden orsómotor konstans hőmérsékletéről. Nagy precizitású Y-tengelyek: Az Y-tengelyek a HYPERTURN gépeknél úgy vannak kialakítva, hogy a fellépő vágóerők két megvezetési síkra osztódnak el. Az eredmény: nagy merevség minden eszterga és maró munkánál.a +/ 5 mm működési út mellett nem központos maró és fúró munkák is kivitelezhetők. Termékelfogó: A HYPERTURN 65 elektro-pneumatikus működtetésű termékelfogója M funkciós vezérlésű. Szükség esetén a munkatérbe megy és az orsó közepéhez billen. A kész munkarab a befogóból kilökődik és az elfogó edénybe kerül. Ezután a termékelfogó ismét alapállásba megy, ahol a terméket egy szállító szalagra helyezi. Késztermék tároló szalag: A munkadarabok sérülésmentesen kerülnek a gépburkolaton belül, hossz-irányban elhelyezett, 14 x 18 mm felületű tároló szalagra.

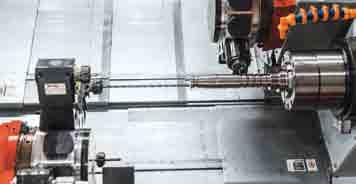

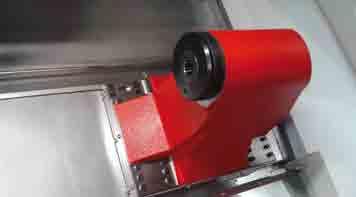

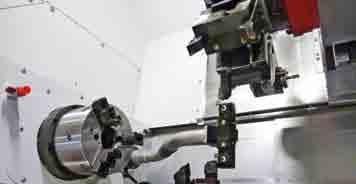

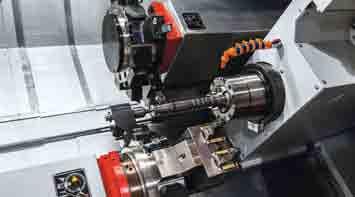

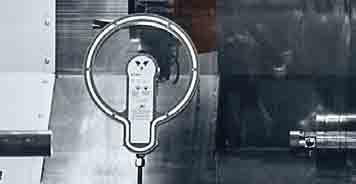

7 Szegnyereg: Tengely megmunkáláshoz a HYPERTURN 65 gépnél 2 szegnyereg változat áll rendelkezésre: Egyrészt az univerzális, hidraulikus működtetésű szegnyereg a kézi berakású géphez, másrészt egy NCszegnyereg a teljesen automatikus adagoláshoz, aminek előnye a nagyon csekély mellékidő. Görgős esztergacsúcs/revolverlünetta: Tengelyek komplett megmunkálásához egyrészt a főorsónál, másrészt az ellenorsónál a revolvernél görgős esztergacsúcs illetve igény szerint egy revolverlünetta állnak rendelkezésre. Ezekkel hosszú és vékony munkadarabok is precízen és megfogási nyomok nélkül megmunkálhatók. Mélylyuk-fúrás: Mély furatok megmunkálásához nagynyomású hűtőfolyadék berendezések állnak rendelkezésre max. 8 / 15 bar nyomással, szűrővel és hűtőfolyadék temperálással. Belső hűtőfolyadék vezetékek az álló vagy a meghajtott szerszámfejeknél biztosítják a tökéletes forgácsolást. Szalagszűrős berendezés: Alumínium, sárgaréz, acél vagy szürkeöntvény anyagú forgácsolt darabok sorozat gyártásához ajánljuk a szalagszűrős berendezést a hűtőfolyadék előkészítéséhez. Ezzel növelhető a hűtőfolyadék mennyisége és a hűtő kenőanyag élettartama. Szerszámok bemérése: Az opcionális szerszám érintőmérő a munkatérben lehetővé teszi a szerszámok gyors és pontos bemérését. Kézzel kell a főorsó alatt elhelyezett befogóra felszerelni és használat után a baloldali gépburkolaton kialakított tárolóhelyre lehet visszahelyezni. Vezérlés: A Sinumerik 84D sl operatív kezelőfelülettel ergonomikusan, a munkatértől jobbra van elhelyezve, 8 -ban elfordítható és magasságában 1 mm-t állítható. Az 13-as változatnál még oldalra is eltolható. Az alján egy 23 V-os dugaszoló aljzat található esetleges villamos készülékek csatlakoztatására. Forgóablak: Az opcionális forgóablak lehetővé tesz a bepillantást a munkatérbe hűtőfolyadékkal való forgácsolás mellett is. Egy nagyon gyorsan forgó üvegkorong a felcsapódó hűtőfolyadékot azonnal eltávolítja és az ablak tiszta marad. EMCO-Szerszámtörés felügyelet:a szerszámtörés felügyelet az egyes tengelymeghajtó motorok terhelésének kiértékelése útján valósul meg. Túl nagy terhelés szerszámkopást vagy -törést jelez, túl kicsi terhelés hiányzó szerszámot.

8 Leistung und Momentenverlauf R9-ø95 Hauptspindel Leistung und Momentenverlauf HT 665 Hauptspindel Teljesítmény- és forgatónyomaték diagram M (Nm) 3 P (S6-4 % ED) P (kw) 3 M [Nm] 45 P [kw] P (S1-1 % ED) M(S6-4%) M (S1) P (S6-4%) P (S1) M (S6-4 % ED) M (S1-1 %ED) n (U/min) HYPERTURN 65 Ø 65/76 mm-es fő- és ellenorsóval n [min -1 ] HYPERTURN 65 Ø 95 mm-es főorsóval HYPERTURN M (Nm) 65-1 Duoturn munkatere P (kw) VDI3-al P (S6-4 % ED) 2 2 P (S1-1 % ED) M (S6-4 % ED) M (S1-1 % ED) n (U/min) 5 Adatok mm-ben HYPERTURN 65-1 Duoturn munkatere VDI4-el Adatok mm-ben

9 Leistung und Momentenverlauf Werkzeugwender VDI3 Teljesítmény- és forgatónyomaték diagram M [Nm] P [kw] M (S6-25%ED) 6, P (S6-25%ED) n [min -1 ] Szerszám revolver - VDI 3/4 meghajtott szerszámok M [Nm] M max P [kw] P max. P (S1-1%ED) M (S1-1%ED) n [min -1 ] Szerszámevolver - BMT55P meghajtott szerszámok HYPERTURN 65-1 Duoturn munkatere BMT55P-el Adatok mm-ben HYPERTURN 65-1 Duoturn felállítási rajza Adatok mm-ben

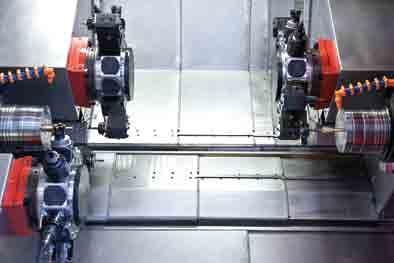

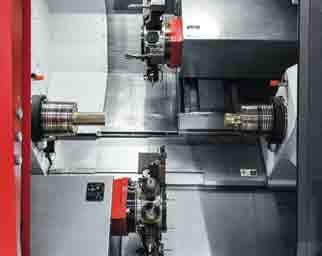

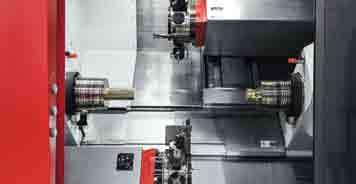

10 A HT65-Duoturn munkatere AHT65-Duoturn két ágyhosszúsággal kapható, egyrészt 15 mm, másrészt 13 mm orsótávolsággal. Ha rövidebb munkadarabok megmunkálása szükséges, akkor elegendő a rövidebb gépváltozat. Ha hosszabb tengelyeket kell megmunkálni, akkor célszerű a hosszúágyú gépet választani revolver- vagy NC-lünettával. Különösen mély belső megmunkálást igénylő tengelyeknél a hosszúágyú változat bőséges munkateret biztosít. A revolverek úgy vannak elrendezve, hogy mindkét revolvernél hosszú, belső megmunkáló szerszámok is felszerelhetők. HYPERTURN Duoturn munkatere VDI3-al Adatok mm-ben HYPERTURN Duoturn / Tripleturn felállítási rajza Adatok mm-ben

11 A HT65-Tripleturn munkatere AHT65-Tripleturn nagyvonalúan méretezett munkateret biztosít 13 mm orsótávolsággal és nagy X-löketekkel. Ez nemcsak rúdanyagok, hanem tokmány-alkatrészek komplett megmunkálását is lehetővé teszi. 25-es tokmányok mind a fő- mind az ellenorsónál korlátozás nélkül használhatók. Az orsómotorok teljesítmény tartománya is elegendő kapacitást biztosít nagyobb tokmányos munkadarabok megmunkálásához. HYPERTURN Tripleturn munkatere VDI3-al Adatok mm-ben HYPERTURN Tripleturn munkatere BMT55P-vel Adatok mm-ben

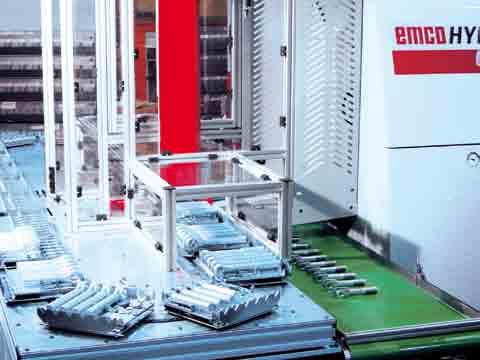

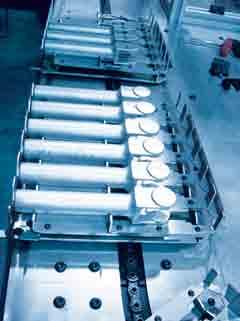

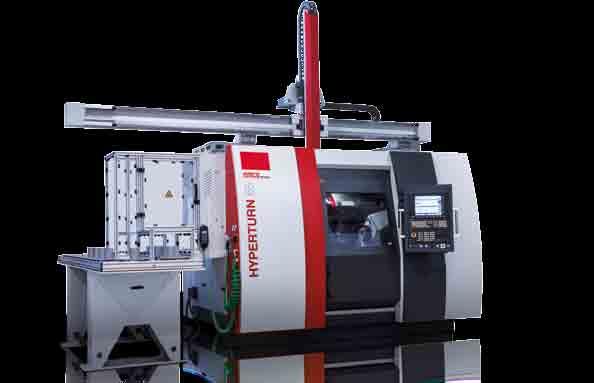

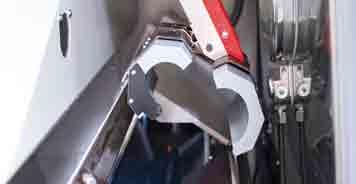

12 Megtérülés, futószalagon A HYPERTURN-Portál egy univerzális berakó és kiszedő berendezés minden HYPERTURN géphez. Az EMCO Automatizálás által teljesen egyénien alakítható ki. Ehhez sokféle megfogó és darabkezelő rendszer áll rendelkezésre. Célunk: a komponensek szabványosítása - egyéni megoldásokkal. Az eredmény: speciálisan kialakított célgép - egy szabványos gép áráért. Az előgyártmányoktól függően kialakított paletták biztosítják az előgyártmányok orientált behelyezését a gépbe és megnövelik az anyagkészletet a kezelő nélküli gyártás érdekében. A termékváltási idők az ügyfél darabjához való optimális illesztéssel csökkenthetőek vagy teljesen lenullázhatók. 4-szeres paletta feltét T-idomokhoz 6-szoros paletta feltét csuklóvillákhoz Többhelyes paletta feltét egy termékcsaládhoz kialakítva 4-szeres paletta feltét szelepsapkákhoz 2-helyes paletta rendszer ügyfélspecifikus paletta feltétekhez 2x3-pofás dupla megfogófej 4x3-pofás megfogófej Tengely megfogófej

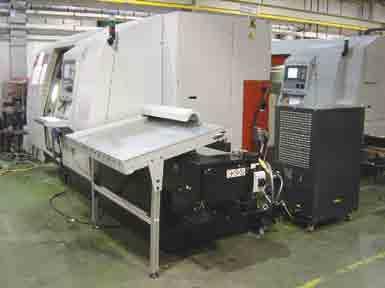

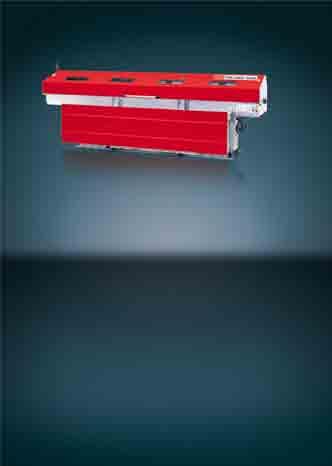

13 B-tengely lengő egységként AHYPERTURN-Portál különlegessége a lengőegységként integrált B-tengely. Lehetővé teszi előgyártmányok ferde bevezetését a készülékekbe és az előre haladó mozgással szimultán billentést. Ez nem csak szinte korlátlan rugalmasságot biztosít a be- és kirakásnál, de a ciklusidők is drasztikusan csökkenthetők. Mérő berendezés A tárhelyasztalba integrált mérő berendezés lehetővé teszi precíziós alkatrészek kezelő nélküli gyártását. A szerszám korrekciók teljesen automatikusan történnek meg. Minden munkadarabot a portál kar a mérőkészülékbe helyez és mérőtüskével megmér. A jó darabokat a késztermék tárolóba helyezi, a selejtet pedig egy külön helyre. Rövid és jó Annak érdekében, hogy a géptelepítési helyigény csökkentésére vonatkozó egyre nagyobb követelménynek eleget tegyen, az EMCO cég kifejlesztette a piacon kapható legkompaktabb rövidtöltős rúdadagolót: az EMCO LM12 berendezést. A HYPERTURN gépekhez tervezve ez tökéletes megoldás leszabott rúdanyagok automatikus utántöltéséhez. EMCO TOP LOAD Rúdadagoló 3 m hosszú rúdanyagok automatikus utántöltéséhez. A gépegységet nagy megbízhatóság és szabadalmaztatott megvezető rendszer jellemzi. Ez lehetővé teszi az átállást egy másik átmérőre 1-2 perc alatt. Ezen felül a rúdadagolót szükség eseten egy többpályás anyagtárolóval is ki lehet egészíteni és így még hosszabb önálló működtetés lehetséges. Termékkivétel az ellenorsóval Hosszú és vékony munkadarabok az ellenorsóval is kivehetők a gépből. A hosszú munkadarabok lerakása különböző módon történhet: a készterméket egy ferde pályán legördíthetik vagy egy ütemes szállító szalag segítségével oldalra kitárolhatják.

14 Az Esprit CAM-rendszer nagy rugalmasságot és folyamat-biztonságot, a megmunkálási ciklusok nagy választékát, maximális szerszám ellenőrzést és a gépi működésen is túlmutató technológiát kínál a teljes gépparkra. [CAD] Közvetlen CAD-adatimport - AutoCAD (DWG) - Parasolid - Solid Edge - Solid Works - ACIS (SAT) -opcionális interface: CATIA, Pro/ ENGINEER, STEP, STL,... [CAD] [CAM] tengelyes esztergálás tengelyes marás - Multitasking esztergálási és marási megmunkálás - 3Ds-géptér szimuláció - Hitelesített poszt-processzorok

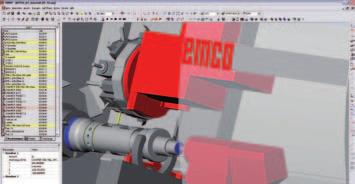

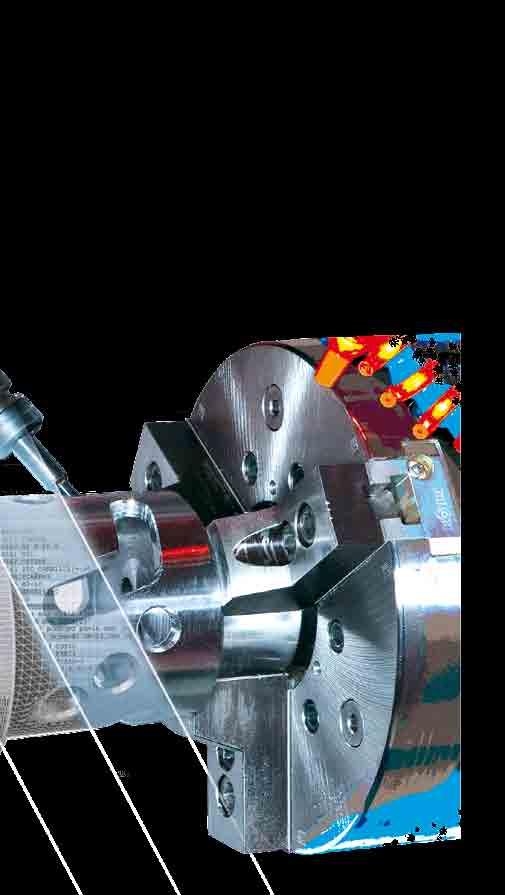

15 A virtuális gép A valódi gép 1:1 leképzése a folyamatok meghatározása és tesztelése, a forgácsolási munkák optimalizálása és új dolgozók betanítása céljából. [Műveletlánc] [CPS] - 1:1 Szimuláció ütközés felismeréssel - Közvetlen csatlakozás a CAM ESPRIT-hez - Folyamat optimalizáció - Meglévő NC-kódok visszaellenőrzése - Selejtszint csökkentése - Oktatás a virtuális gépen - Betöltő rendszerek (pl. EMCO portál rúdadagoló) szimulációja [CAM] [CPS] [Termelés] [Termelés] Beállítási idők csökkentése Állásidők csökkentése Javítási költségek csökkentése OPTIMÁLIS GÉPKIHASZNÁLÁS

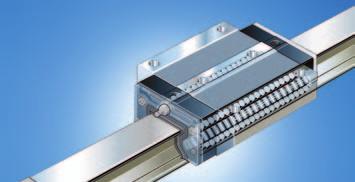

16 Minőségi komponensek [Gépágy/Szán] A komponensek kiválasztásánál nagy hangsúlyt fektetünk a kiváló stabilitásra, a jó rezgéscsillapításra és a hősemleges felépítésre. A nagy stabilitást rövid erőátviteli utak, a termikus stabilitást szimmetrikus felépítés és a rezgéscsillapítást a megfelelő anyagok és kapcsolatok megválasztása által érjük el.. [Orsóház] Az orsóházak fejlesztése és gyártása az EMCO cég alapvető kompetenciái közé tartozik. A tervezésnél nagy hangsúlyt fektetünk a precizitásra, robosztusságra, nagy merevségre, körpontosságra és a hosszú élettartamra. [Szerszámrevolver] A gyors kapcsolású revolverfej szabályozható billenési sebességgel és maró meghajtással manapság elengedhetetlen. A játékmentes maró meghajtás nemcsak a marást és fúrást teszi lehetővé, hanem a kiegyenlítő tokmány nélküli menetvágást, a lefejtő marást és a többszögű esztergálást is. [Szerszám befogók] Innovatív és kiforrott szerszámbefogó rendszerek biztosítják a feltételeket a gazdaságos forgácsoláshoz. Nagy váltási pontosság és stabilitás gondoskodnak a rövid váltási és ciklus időkről [Befogó hüvely / tokmány] A munkadarabok precíz és biztos megfogását hidraulikusan működtetett befogó hüvelyek és tokmányok garantálják. A löket felügyelet programozható szenzorok segítségével biztosított. Az érintésmentes végállás kapcsolók időrabló állítgatása nem szükséges. [Hidraulika rendszerek] Kompakt méretek, alacsony zajszint és nagy energia hatékonyság jellemzik az EMCO által használt hidraulikus készülékeket. Utánállítható nyomáskapcsolók váltják ki a nyomások munkaigényes kézi beállításának szükségességét. [Golyósorsós meghajtások és görgős megvezetések] Nagypontosságú és nagyvonalúan méretezett megvezető sínek valamint golyósorsós meghajtások optimális előfeszítéssel biztosítják a precíziós forgácsolás feltételeit. [Forgács kihordó] A zsanérszalagos szállítók rugalmasan használhatók és biztosítják a forgácsok megbízható eltávolítását. Egy túlterhelés felügyeleti kuplung megakadályozza a károsodást szakszerűtlen kezelésnél. [Hűtőfolyadék szivattyúk] Csekély karbantartást igénylő búvárszivattyúk max. 25 bar nyomásig és max. 15 l/perc szállítási áramig optimális feltételeket biztosítanak a forgácsoláshoz és megbízható forgácseltávolítást garantálnak

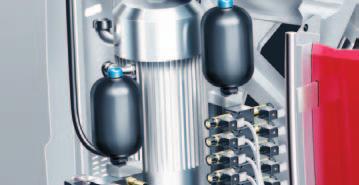

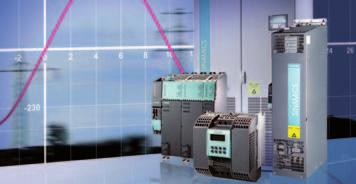

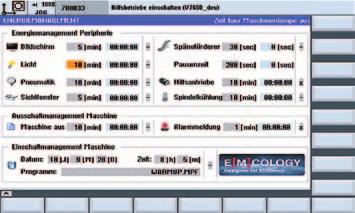

17 Minimális forrásigény maximális nyereséghez Az erőforrások felelősségtudatos felhasználása a szerszámgépeknél az EMCO számára következetes viselkedés egy hosszútávú beruházás szellemében. A fejlesztés, tervezés és gyártás során teljeskörűen törekedünk az alapanyagok és az energiaforrások takarékos felhasználására. Ennek során a megtakarításokat párhuzamosan 2 területen érjük el: E[M]COLOGY Designed for Efficiency 1. A szerszámgép alapfelhasználásának csökkentése, vagyis a készülékeket igény szerint kapcsoljuk be vagy ki és így csökkentjük minimumra a beépített csatlakozási teljesítményeket. 2. A változó felhasználás csökkentése: ez megmutatkozik a súlycsökkentett tengelyekben, az energia visszatáplálásban, a jódarabok arányának növelésében, és a folyamatlánc lerövidítésében komplett megmunkálás által.. Ezekkel az intézkedés csomagokkal, amelyeket folyamatosan továbbfejlesztünk és optimalizálunk, EMCO bebizonyítja, hogy szlogenje: "Az Ön nyereségéért tervezve" nem üres ígéret: intelligens megtakarítás a környezet és az Ügyfél érdekében minőségi és rugalmassági kompromisszumok nélkül. [Energia-visszanyeréses meghajtások] Kinetikus energiát villamos energiává alakítunk át és visszatápláljuk a hálózatba. Megtakarítás 1 %-ig [Kompakt hidraulika nyomástárolóval] Az ún. töltő-tárolós üzemmód következtében a szivattyú csak szükség esetén működik. Ha a nyomástároló megtelt, a szivattyú kikapcsol. Megtakarítás 9 %-ig [Görgős megvezetések] Különösen csekély súrlódási veszteség a görgős érintkezés által. Nagy dinamika minimális kenőanyag felhasználás mellett. Megtakarítás 5 %-ig % % % [Szerkezetileg optimalizált mechanika] Véges elem elemzés segítségével optimalizáljuk a alkatrészeket merevség tekintetében egyidejű súlycsökkentés mellett. Megtakarítás 1 %-ig [Nagy hatékonyságú motorok] Kiemelkedő gazdaságosságot biztosít az energia hatékony motorok alkalmazása (IE2) a hűtőfolyadék ellátás terén. Megtakarítás 1 %-ig [Ütemes forgács kihordók] Programozható szünetidők a forgács kihordásnál optimális működést biztosítanak a forgácsolási eljárástól függően. Megtakarítás 95 %-ig % % % [Intelligens Standby-koncepciók] Csökkentett energiafelhasználás a segédkészülékek valamint a géptér és képernyő világítás automatikus lekapcsolása által meghatározott időtartam után. Megtakarítás 5 %-ig [Virtuális gép] A kiforrott szimulációs és programozási szoftverek által az át- és beállítási idők jelentős csökkentése érhető el. Megtakarítás 85 %-ig [Intelligens energia menedzsment] Egyszerűen kezelhető adatbevitel az egyes energia-megtakarítási funkciók aktiválásához. Megtakarítás 7 %-ig % %

18 [Műszaki adatok] HYPERTURN 65 Munkatartomány Ágy feletti elforduló átmérő Szán feletti elforduló átmérő Főorsó - ellenorsó távolsága Max. esztergálható átmérő Max. alkatrész hosszúság Max rúdátmérő 66 mm 54 mm 15 / 13 mm 5 mm 75 / 1 mm 65 (76,2 / 95) mm Úttartomány Úthossz X1 / X2 (HT65 DUOTURN) Úthossz X1 / X2 / X3 (HT65 TRIPLETURN) Úthossz Z1 / Z2 (HT65-1 DUOTURN) 8 / 8 mm Úthossz Z1 / Z2 (HT65-13 DUOTURN) Úthossz Z1 / Z2 / Z3 (HT65 TRIPLETURN) Úthossz Y-tengely Főorsó Fordulatszám tartomány (fokozatmentesen szabályozható) 26 / 21 mm 26 / 26 / 21 mm 15 / 15 mm 46 / 46 / 15 mm 1 (+/- 5) mm 5 (4 / 35) f/perc Max. forgató nyomaték 25 (25 / 36) Nm Orsócsatlakozás DIN 5526 A2-6 (A2-8) Orsóátmérő az első csapágynál 15 (13 / 14) mm Orsófurat (húzócső nélkül) Ø 73 (86 / 16) mm Ellenorsó Fordulatszám tartomány (fokozatmentesen szab.) 5 f/perc Max. forgató nyomaték 25 Nm Orsó csatlakozás DIN 5526 A2-6 (A2-8) Orsóátmérő az első csapágynál Ø 15 (13) mm C-tengelyek Körtengely felbontása,1 Gyorsjárat 1 f/perc Meghajtó teljesítmény Főorsó (váltóáramú üreges orsómotor) 29 (37) kw Ellenorsó (váltóáramú üreges orsómotor) 29 kw Szerszámrevolver VDI-csatlakozással Szerszámállások száma 2/3 x 12 Befogószár VDI (DIN 6988) 3 (4) mm Szerszámkeresztmetszet négyszögletű szerszámokhoz 2 x 2 (25 x 25) mm Szárátmérő fúrórudakhoz 32 mm Szerszámcsere idő,7 sec Meghajtott szerszámok 1+2 Fordulatszám tartomány 5 (45) f/p Forgató nyomaték 25 Nm Max. meghajtó teljesítmény 6,7 kw Meghajtott szerszámok száma 2/3 x 12 Szerszámrevolver BMT-csatlakozással és direkt meghajtással Szerszámállások száma Precíziós csatlakozás Szerszámkeresztmetszet négyszögl. szerszámokhoz Szárátmérő fúrórudakhoz Szerszámcsere idő Fordulatszám tartomány Max. forgató nyomaték Max. meghajtó teljesítmény Előtolás meghajtások Gyorsjárati sebesség X1 / X2 / X3 Gyorsjárati sebesség Z1 / Z2 / Z3 Gyorsjárati sebesség Y1 / Y2 / Y3 Előtolási erő X1 / X2 / X3 Előtolási erő Z1 / Z2 / Z3 Előtolási erő Y1 / Y2 / Y3 Szegnyereg Úthossz Max. szorítóerő Belső kónusz esztergacsúcshoz Hűtőfolyadék berendezés Tartály térfogat Szivattyú teljesítmény Teljesítmény felvétel Villamos csatlakozás Préslevegő csatlakozás Gépméretek Esztergatengely magassága a padlószinttől Teljes magasság Telepítési helyigény (forgács szállítóval) Sz x M Össz súly Biztonsági felszerelések 2/3 x 12 BMT-55P 2 x 2 (25 x 25) mm 4 mm,5 sec 12 f/perc 3 Nm 1 kw 3 m/min 3 m/min 12 m/min 5 N 8 N 7 N 8 / 15 mm 8 N MK 4 4 / 45 l 2 / 3 x 2,2 kw 5 kva 6 bar 13 mm 236 mm 56 / mm ca. 95 kg CE szerint ZERTIFIZIERT EN ISO 91 ZERTIFIKAT NR TÜV AUSTRIA CERT GMBH DE /16.. A műszaki változtatások jogát fenntartjuk. A nyomdai és sajtóhibákért nem vállalunk felelősséget. EMCO MAIER Ges.m.b.H. Salzburger Str Hallein-Taxach. Austria Telefon Fax info@emco.at Magyarországi kizárólagos forgalmazó és márkaszervíz: Bll&Strunz Kft Budapest, Szatmár u.88/a Telefon Fax buellkft@buellkft.hu
