1 Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező zakmai továbbképzé 2015 Villámvédelem #5. Elzigetelt villámvédelem tervezée, biztonági távolág zámítáa Villámvédelem 1 Tervezéi alapok (norma zerint villámv.) Dönté: elzigetelt vagy nem elzigetelt villámvédelem kialakítáára van zükég? Az építmény méretétől, zerkezetétől, rendeltetéétől, az építménybe kerülő elektroniku rendzerektől függ. Téglából kézült épület Elzigetelt villámvédelem Fémzerkezetű építmény Nem elzigetelt villámvédelem Villámvédelem 2 Folyamatábra - tervezéi alapok Villámvédelem 3 1

2 Folyamatábra - tervezéi alapok Külő villámvédelmi rendzer tervezéének kezdete 1. variáció Független villámvédelem nem Az építményben lévő vabeton betonvaaláa illetve az acélzerkezetek, pl. tető- é falzerkezetben villámáramvezetőképe özekötéekkel rendelkeznek-e, é az MSZ EN zabvány zerint catlakoznak-e a földelőrendzerhez? nem imert igen 0,2 Ω Az MSZ EN zabvány 4.3 é 5.3 fejezete zerinti folytonoág-méréel kell megbizonyoodni arról, hogy a felfogórendzer é fő földelőkapoc közötti zakaz villamoan folytononak tekinthető-e. A telje villamo ellenállá 0,2 Ω-nál nem lehet nagyobb. 0,2 Ω 2., 3. variáció Elzigetelt villámvéd. Nem (rézben) elzigetelt 5., 6., 7. variáció villámvéd. termézete levezetők Villámvédelem 4 1. variáció: független villámvédelem Telezkópo független villámvédelmi felfogóozlopok Lehetége megoldá: Telezkópo független villámvédelmi felfogóozlopok cavarovagy beton kehely alappal Előnyök: - ninc villám-rézáram az épületben 1. variáció Villámvédelem 5 Elzigetelt villámvédelem Független villámvédelem 1. variáció Külő villámvédelmi rendzer tervezéének kezdete nem Az építményben lévő vabeton betonvaaláa illetve az acélzerkezetek, pl. tető- é falzerkezetben villámáramvezetőképe özekötéekkel rendelkeznek-e, é az MSZ EN zabvány zerint catlakoznak-e a földelőrendzerhez? 0,2 Ω 2., 3., variáció nem imert Az MSZ EN zabvány 4.3 é 5.3 fejezete zerinti folytonoág-méréel kell megbizonyoodni arról, hogy a felfogórendzer é fő földelőkapoc közötti zakaz villamoan folytononak tekinthető-e. A telje villamo ellenállá 0,2 Ω-nál nem lehet nagyobb. Elzigetelt villámvédelem Villámvédelem 6 2

3 2. variáció: elzigetelt villámvédelem Nagyfezültégű zigeteléel ellátott vezetékek a talajzintig védőzög Nagyfezültégű zigeteléel ellátott vezetékek biztoítják, hogy az egéz építmény védett térbe kerüljön. A zigetelt levezetők egézen a földelőrendzerig futnak. Lehetége megoldá: pl. nagyfezültégű zigeteléel ellátott vezeték (HVI) Előnyök: - ninc villám-rézáram az épületben - biztonági távolág be van tartva - telepíthető Ex-zónákba i potenciálkiegyenlíté catlakoztatáa A nagyfezültégű zigeteléel ellátott vezetőnek a felfogó védett terében kell futnia. 2. variáció Villámvédelem 7 3. variáció: elzigetelt villámvédelem Üvegzál-erőítéű zigetelt távtartók a talajzintig A felfogórúd, a felfogóháló é a levezetőrendzer olyan módon van kialakítva egézen a földelőrendzerig, hogy az biztonági távolág be van tartva. Lehetége megoldá: pl. üvegzál-erőítéű műanyagból (GFK) kézült termékek, (GFK)/Alu felfogórudak Előnyök: - biztonági távolág be van tartva * 3. variáció * A tetőn való mozgához elegendő tér biztoítáát é az eztétikai zempontokat külön kell megfontolni. Villámvédelem 8 4. variáció: Nem elzigetelt villámvédelem kényzer megoldá (kerülendő) Felfogórudak é felfogóhálók az biztonági távolág be nem tartáával vannak a tetőzinten kialakítva. A villámáram levezetée nem az épületzerkezeten kereztül történik. Pl. napeleme rendzer a tetőn Lehetége megoldá: pl. zerkezethez rögzített felfogórudak, felfogórudak háromlábú állvánnyal, felfogórudak betontalppal Hátrány: - A külő villámvédelmet megközelítő erő- é gyengeáramú vezetékeket é berendezéeket 1+2. villámáram-levezetővel kell védeni. távolág nem betartható 4. variáció Villámvédelem 9 3

4 Nem elzigetelt villámvédelem Független villámvédelem 1. variáció Külő villámvédelmi rendzer tervezéének kezdete Az építményben lévő vabeton betonvaaláa illetve az acélzerkezetek, pl. tető- é falzerkezetben villámáramvezetőképe özekötéekkel rendelkeznek-e, é az MSZ EN zabvány zerint catlakoznak-e a földelőrendzerhez? igen nem imert Az MSZ EN zabvány 4.3 é 5.3 fejezete zerinti folytonoág-méréel kell megbizonyoodni arról, hogy a felfogórendzer é fő földelőkapoc közötti zakaz villamoan folytononak tekinthető-e. A telje villamo ellenállá 0,2 Ω-nál nem lehet nagyobb. 0,2 Ω Nem (rézben) elzigetelt villámvéd. - Termézete levezetők 5., 6., 7. variáció Villámvédelem variáció: Nem (rézben) elzigetelt vv. nem Lehetége további tetőátvezetéek kézítée a tetőhéjalá é az alatta lévő fémzerkezet között? Nagyfezültégű zigeteléel ellátott vezetékek a tetőzinten termézete levezetők A felfogórudakat nagyfezültégű zigeteléel ellátott vezetékek kötik öze a villámvédelmi potenciálkiegyenlítéel (tető zint). A villámáram levezetée az épületzerkezeten kereztül történik. Lehetége megoldá: pl. üvegzál-erőítéű műanyag (GFK)/Alu felfogórudak nagyfez. zigeteléel ellátott levezetőkkel (HVI) Előnyök: - ninc villám-rézáram a védett tetőintallációban - elzigetelt villámvédelem 5. variáció Villámvédelem variáció: Nem (rézben) elzigetelt vv. nem Lehetége további tetőátvezetéek kézítée a tetőhéjalá é az alatta lévő fémzerkezet között? Nagyfezültégű zigeteléel ellátott vezetékek a tetőzinten termézete levezetők A felfogórudakat nagyfezültégű zigeteléel ellátott vezetékek kötik öze a villámvédelmi potenciálkiegyenlítéel (tető zint). A villámáram levezetée az épületzerkezeten kereztül történik. Lehetége megoldá: pl. üvegzál-erőítéű műanyag (GFK)/Alu felfogórudak nagyfez. zigeteléel ellátott levezetőkkel (HVI) Előnyök: - ninc villám-rézáram a védett tetőintallációban - elzigetelt villámvédelem 5. variáció Villámvédelem 12 4

5 6. variáció: Nem (rézben) elzigetelt vv. Lehetége további tetőátvezetéek kézítée a tető- nem héjalá é az alatta lévő fémzerkezet között? Felfogórudak é felfogóhálók az biztonági távolág betartáával vannak a tetőzinten kialakítva. A villámáram levezetée az épületzerkezeten kereztül történik. Lehetége megoldá: pl. üvegzál-erőítéű műanyagból (GFK) kézült termékek, (GFK)/Alu felfogórudak Üvegzál-erőítéű távtartók alkalmazáa a tetőzinten termézete levezetők biztonág távolág betartva * 6. variáció * A tetőn való mozgához elegendő tér biztoítáát é az eztétikai zempontokat külön kell megfontolni. Villámvédelem variáció: Nem elzigetelt vv. igen Lehetége további tetőátvezetéek kézítée a tetőhéjalá é az alatta lévő fémzerkezet között? felfogó Betonkockák alkalmazáa a tetőzinten, minden felfogónál tetőátvezeté a termézete levezetőkként haznált pillérhez Minden egye betervezett felfogórúdnál gondokodni kell tetőátvezeté kialakítááról é a felfogórendzer é a tetőhéjalá alatt lévő fémzerkezet özekötééről. Lehetége megoldá: pl. zerkezethez rögzített felfogórudak, felfogórudak háromlábú állvánnyal, felfogórudak betontalppal Előnyök: - az biztonági távolágot nem zükége betartani 7. variáció Villámvédelem 14 Előzmények: MSZ A levezető rögzítée Vezélye hurok elkerülée 7. Belő villámvédelem 7.1 Vezélye megközelíté Indukált fezültégtől eredő máodlago kiülé Villámvédelem 15 5

6 MSZ Kapacitív töltékiegyenlítéből eredő máodlago kiülé Kapacitív töltékiegyenlítéből eredő máodlago kiülé keletkezéével kell zámolni akkor, ha a villámhárító felfogóját vagy levezetőjét valamely nagyobb fémtárgy 1 m-nél kiebb távolágra olyan módon közelíti meg, hogy a felfogótól, illetve levezetőtől, mint tengelytől zámított 1 m ugarú henger palátjára, a 7. ábra zerint vetített A felülete 1 m 2 -nél nagyobb. Villámvédelem 16 MSZ EN , biztonági távolág ninc betartva Egyzerű intézkedéekkel betartható lenne!!! : biztonági távolág Villámvédelem 17 MSZ EN , biztonági távolág ninc betartva Villámvédelem 18 6

7 L Levezető hoza MSZ EN , biztonági távolág ninc betartva Az attika, termézete felfogóként funkcionál, azaz villámárammal átjárt. Az attikát nem közelítheti meg emmilyen az építmény belejébe lépő villamo vezeték. Reflektor catlakozó vezetéke Villámvédelem 19 biztonági távolág L (m) Indukció hurok Az biztonági távolág lineárian növekzik EPH ,25 0,5 0,75 (m) Villámvédelem 20 Külő villámvédelemi rendzer villamo elzigetelée A villamo elzigetelé megvalóítható egyrézről a felfogó elrendezé vagy levezető márézről az építmény fém intallációi é az építmény belő rendzerei között, az ezen rendzerek közötti olyan d távolág kialakítáával, ami nagyobb az biztonági távolágnál: ki függ a kiválaztott LPS villámvédelmi fokozattól (lád az MSZ EN táblázatot); km függ a villamo zigetelőanyagtól (lád az MSZ EN táblázatot); kc függ a villámáramtól, ami a levezetőben folyik (lád k i az MSZ EN táblázatot é a C = k mellékletet); c l l hoz a felfogó-levezető együtte mentén méterben, k m amit a biztonági távolág zámítáának helyétől kell meghatározni a potenciálkiegyenlíté vagy a földelé legközelebbi pontjáig (lád az E mellékletet, E.6.3). MEGJEGYZÉS: Az l hoz a villamoan folytononak tekinthető fémtetők eetében, amelyek termézete felfogónak tekinthetők figyelmen kívül hagyható. Villámvédelem 21 7

8 k i é k m tényezők értékei Villámvédelmi fokozat, LPS k i I 0,08 II 0,06 III é IV 0,04 Közvetítő anyag a zámítá helyén k m levegő 1 beton, cerép 0,5 Üvegzál-erőítéű távtartó 2 pl. 0,7 1. megjegyzé: Több zigetelőanyag rétegzée eetén a biztonágot növeli a kiebbik k m érték alkalmazáa. 2. megjegyzé: Má zigetelő anyagok alkalmazáa eetén, a beépítéi útmutatót é a k m értékét a gyártó bocátja rendelkezére. Villámvédelem 22 A k c tényező zámítáa A k c tényező, azaz a villámáram elozláa a felfogók/levezetők között függ az LPS fokozattól, a levezetők átlago n zámától, a levezetők helyzetétől, a özekötő gyűrű vezetőktől, é a földelőrendzer típuától. A biztonági távolág attól a fezültégeétől függ, amely a biztonági távolág zempontjából figyelembe vett pont é a földelő vagy a legközelebbi egyenpotenciálra hozó pont közötti legrövidebb áramút mentén eik. Villámvédelem 23 Termézete levezető, MSZ EN : A külő villámvédelmi rendzer villamo elzigetelée Általáno Féme zerkezetű vagy villamoan folytono, özefüggő vabeton zerkezetű építmények eetén a biztonági távolágot nem kell figyelembe venni. E A 4.3. zakaz zerinti vabeton építményekben a betonvaalá felhaználható potenciálkiegyenlítére. Ilyen eetben ajánlato a falakban az E4.3. zakaz zerinti hegeztett vagy cavarozott kiegézítő catlakozóhálózatot kialakítani, amelyekhez az EPHíneket hegeztett vezetőkön kereztül ajánlato catlakoztatni. Megjegyzé: Ebben az eetben a biztonági távolágot nem kell betartani. Villámvédelem 24 8

9 Áramelozlá zimuláció - Betonvaalá alkalmazáa termézete levezetőként Termézete levezető 1. Alkalmazái eet betonvaalá felhaználáa levezetőként Olyan épületeknél, ahol a betonvaalá levezetőként haználható, é a tetőn hálózerű felfogórendzer van kiépítve. A tetőn a hálózerű vezetékelrendezé egye pontjaiban az biztonági távolágot ilyen eetben i ki kell zámítani é a villámvédelem léteítéekor figyelembe kell venni. Ebben az eetben az biztonági távolág zámítához a nulla potenciálzintet az attika magaágában lehet felvenni. 2. alkalmazái eet - acél épületburkolat felhaználáa levezetőként Egymáal folytono féme kapcolatban lévő acél épületburkolat, valamint fémtető épületeknél a nulla potenciálzintet az épület tetőmagaágának zintjén lehet felvenni. Villámvédelem Alkalmazái eet betonvaalá felhaználáa levezetőként 2. alkalmazái eet - acél épületburkolat Villámvédelem 27 9

10 Termézete levezető 3. Alkalmazái eet belő acél- vagy vabeton pillérek alkalmazáa levezetőként a villamo TvMI 7.1: , F1.4.1 zakaza alapján, (megjegyzé: nem konform az MSZ EN é 4 réz követelményeivel) TvMI 7.1: , F1.4.1: A tető magaágáig elhanyagolható az (villámvédelmi) biztonági távolág azoknál az építményeknél, ahol teljeülnek a villámvédelmi zabványnak a levezetők építmény kerülete mentén történő elhelyezéére vonatkozó követelményei, é a) a villámvédelmi zempontból folytononak tekinthető, nagy területű fém tetőhöz acél- vagy vabeton pillér rézeként kialakított levezető catlakozik, é a levezetők (belő pillérek) 20 x 20 m-enél lehetőleg nem nagyobb hálóoztáú hálóban vannak egyenleteen elrendezve, vagy b) a villámvédelmi rendzer rézeként felhaznált, nagy területű vabeton monolit födémhez acél- vagy vabeton pillér rézeként kialakított levezető catlakozik, é a levezetők (belő pillérek) 20 x 20 m- enél lehetőleg nem nagyobb hálóoztáú hálóban vannak egyenleteen elrendezve. Villámvédelem 28 kc értékének zámítáa Egyetlen felfogó é levezető: Cak független felfogó, vagy elzigetelt villámvédelem eetén lehetége. k c = 1 Villámvédelem 29 Külő villámvédelemi rendzer villamo elzigetelée 6.3 A külő villámvédelmi rendzer villamo elzigetelée Egyzerűített megközelíté Tipiku zerkezetek eetén a (4) egyenlet alkalmazáa orán a következő feltételeket kell figyelembe venni: k C függ a (réz-)villámáramtól, amely a levezető rendzeren folyik (lád a 12. táblázatot é a C mellékletet); l a függőlege hoz, méterben, a levezető mentén attól a ponttól zámítva ahol a biztonági távolágot meg kell határozni a potenciálkiegyenlíté következő pontjáig. Villámvédelem 30 10

11 biztonági távolág zámítáa egyzerű eljárá 12. táblázat: Külő villámvédelemi rendzer elzigetelée a k C tényező értékei Levezetők záma k c 1 (cak elzigetelt villámvédelemi rendzer eetén) 1 2 0,66 3 é több 0,44 MEGJEGYZÉS: A12. táblázat értékei minden B é A típuú földelőrendzer eetén érvényeek feltéve, hogy a zomzédo földelők földeléi értékei egymától nem térnek el 1:2 aránytól nagyobb mértékben. Ha a zomzédo földelők földeléi értékei egymától 1:2 aránytól nagyobb mértékben eltérnek, akkor k C = 1 értéket kell figyelembe venni. Villámvédelem 31 biztonági távolág zámítáa Rézlete eljárá 6.3 A külő villámvédelmi rendzer villamo elzigetelée Rézlete megközelíté Hálózerű felfogórendzerrel vagy a homlokzaton egymá alatt elhelyezett potenciálkiegyenlítő gyűrűkkel rendelkező külő villámvédelmi rendzer eetében a felfogó, vagy levezető egye vezetőiben az áramelozlá következtében különböző áramértékek folynak. Ilyen eetekben az biztonági távolág pontoabb zámítáa érdekében az alábbi egyenletet lehet haználni: = k i (k c1 l 1 + k c2 l k cn l n ) / k m Villámvédelem 32 Képletek a kc áramelozlái tényező zámítáára Két levezető é B típuú földelőelrendezé vagy A típuú földelőrendzer eetén, ha a zomzédo földelők földeléi értékei nem térnek el 1:2 aránytól nagyobb mértékben: h + c k c = 2h + c Alapképlet a k c áramelozlái tényező zámítáára: Magyarázat: n a levezetők záma özeen c két levezető között távolág h távolág (vagy magaág) a gyűrű vezetők között 1 3 c k c = + 0,1 + 0,2 2 n h Villámvédelem 33 11

12 távolág zámítáa képlettel c n = 4 h = 6 m c = 14 m levezetők záma a gyűrű vezető magaága, erezcatorna két levezető közötti legnagyobb távolág l h 1 3 c kc = + 0,1 + 0,2 2 n h 8 m kc = + 0,1 + 0,2 = 0, Villámvédelem 34 távolág zámítáa képlettel Levezetők záma: 4 Tényező, vv.-i fokozat III: ki = 0,04 lámpatet vezetékek fűté víz Áramelozlái tényező: kc = 0,49 Az távolág helyén lévő anyag cerép: km = 0,5 Felfogó/levezető hoza: l = 17 m l k c = k i l (m) k m 8 m 14 m 0,49 = 0,04 17 m = 0,67 m 0,5 Villámvédelem 35 Rézlete megközelíté zámítái módzer A megközelítéi helytől az 1. comópontig k c1 = 1 Az 1. comóponttól a következő comópontig két elágazá eetén k c2 = 0,5 három elágazá eetén k c2 = 0,33 négy elágazá eetén k c2 = 0,25 Minden további comópontnál a k c értéke* feleződik. * Megjegyzé: Az értéke nem lehet kiebb mint 1 n n = Levezetők záma: Villámvédelem 36 12

13 Rézlete megközelíté zámítái módzer k c4 = 0,125 l 4 = 10 m k c5 = 0,063 l 5 = 8 m k c3 = 0,25 l 3 = 10 m l=10 m Felfogócúc tetőfelépítmény A felfogócúc cak k c2 = 0,5 k c1 = 1 egy helyen l 2 = 4 m l 1 = 10 m van a felfogóhálóba bekötve k c1 l 1 +k c2 l k cn l n = k i k m Villámvédelmi fokozat: II h épületmagaág é az l hoz a földelőrendzerig: l = 8 m hálóoztá: 10 m x 10 m levezetők záma: n = 24 k c legkiebb lehetége értéke 1 1 k c : = = 0,042 n 24 k c1= 1 l 1 = 10 m 1 10 m + 0,5 4 m + 0,25 10 m + 0, m + 0,063 8 m = 0,06 1 = 0,98 m levegőben Tetőfelépítmény h = 2 m 20 m Villámvédelem 37 Rézlete megközelíté zámítái módzer k c4 = 0,125 l 4 = 10 m k c5 = 0,063 l 5 = 8 m k c2 = 0,5 l 2 = 4 m k c3 = 0,25 l 3 = 10 m l=10 m felfogócúc tetőfelépítmény A felfogócúc cak k c1 = 1 egy helyen l 1 = 8 m van a felfogóhálóba bekötve k c1 l 1 +k c2 l k cn l n = k i k m Villámvédelmi fokozat: II h épületmagaág é az l hoz a földelőrendzerig: l = 8 m hálóoztá: 10 m x 10 m levezetők záma: n = 24 k c legkiebb lehetége értéke 1 1 k c : = = 0,042 n 24 k c1= 1 l 1 = 8 m 20 m 1 8 m + 0,5 4 m + 0,25 10 m + 0, m + 0,063 8 m = 0,06 0,5 = 1,71 m zilárd anyagban Tetőfelépítmény h = 2 m Villámvédelem 38 Rézlete megközelíté zámítái módzer k c4 = 0,063 l 4 = 10 m k c5 = 0,042 l 5 = 8 m k c3 = 0,125 l 3 = 10 m l=10 m felfogócúc tetőfelépítmény A felfogócúc két k c2 = 0,25 k c1 = 0,5 helyen van l 2 = 4 m l 1 = 8 m a felfogóhálóba bekötve k c1 l 1 +k c2 l k cn l n = k i k m Villámvédelmi fokozat: II h épületmagaág é az l hoz a földelőrendzerig: l = 8 m hálóoztá: 10 m x 10 m levezetők záma: n = 24 k c legkiebb lehetége értéke 1 1 k c : = = 0,042 n 24 k c1= 1 l 1 = 2 m k c2= 0,5 Tetőfelépítmény h = 2 m l 2 = 8 m 20 m 1 2 m + 0,5 8 m + 0,25 4 m + 0, m + 0, m + 0,042 8 m = 0,06 1 = 0,55 m levegőben / 5586_D_7 Villámvédelem 39 13

14 Rézlete megközelíté zámítái módzer k c5 = 0,063 l 5 = 10 m k c6 = 0,042 l 6 = 8 m k c3 = 0,25 l 3 = 4 m k c4 = 0,125 l 4 = 10 m l=10 m felfogócúc tetőfelépítmény A felfogócúc két k c2 = 0,5 helyen van l 2 = 8 m a felfogóhálóba bekötve k c1 l 1 +k c2 l k cn l n = k i k m Villámvédelmi fokozat: II h épületmagaág é az l hoz a földelőrendzerig: l = 8 m hálóoztá: 10 m x 10 m levezetők záma: n = 24 k c legkiebb lehetége értéke 1 1 k c : = = 0,042 n m 0,5 8 m + 0,25 4 m + 0, m + 0, m + 0,042 8 m = 0,06 0,5 = 0,87 m zilárd anyagban k c2= 0,5 Tetőfelépítmény h = 2 m l 2 = 8 m Villámvédelem 40 kc tényező zámítáa numeriku módzer 6.3 A külő villámvédelmi rendzer villamo elzigetelée Rézlete megközelíté 2. megjegyzé: A k c tényező zámítáára az egye levezetők mentén numeriku hálózatzámítái módzerek i haználhatók. Villámvédelem 41 Numeriku módzerek alkalmazáa R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 I Minden levezetőt egy ellenállá jelképez. Meghatározott villámáram beinjektáláával é a felállított egyenletrendzer matematikai megoldáával a comóponti potenciálok, ezáltal a comóponti potenciálok közötti különbégek kizámítára kerülnek. R14 R15 R16 R17 0V 0V 0V 0V Comópont Villámvédelem 42 14

15 Numeriku módzerek alkalmazáa Villámvédelem 43 távolág zámítáa Lapotető épület, felépítmény két felfogó védett terében k m =0,5 (levegő) felfogó egy bekötéi ponttal Numeriku módzerrel zámított távolág=98 cm Rézlete megközelítéel zámolt távolág=98 cm A felfogócúc cak egy helyen van a felfogóhálóba bekötve Villámvédelem 44 távolág zámítáa Tetőfelépítmény h = 2 m 20 m Villámvédelem 45 15

16 távolág zámítáa Lapotető épület, felépítmény két felfogó védett terében k m =1 (zilárd anyag), felfogó egy bekötéi ponttal Numeriku módzerrel zámított távolág=173 é 171 cm Rézlete megközelítéel zámolt távolág=171 cm A felfogócúc cak egy helyen van a felfogóhálóba bekötve. Villámvédelem 46 távolág zámítáa Tetőfelépítmény h = 2 m 20 m Villámvédelem 47 távolág zámítáa Lapotető épület, felépítmény két felfogó védett terében k m =0,5 (levegő), felfogó két bekötéi ponttal Numeriku módzerrel zámított távolág=59 cm Rézlete megközelítéel zámolt távolág=55 cm A felfogócúc két helyen van a felfogóhálóba bekötve. Villámvédelem 48 16

17 távolág zámítáa Tetőfelépítmény h = 2 m 20 m Villámvédelem 49 távolág zámítáa Lapotető épület, felépítmény két felfogó védett terében k m =1 (zilárd anyag), felfogó két bekötéi ponttal Numeriku módzerrel zámított távolág=93 cm é 94 cm Rézlete megközelítéel zámolt távolág=87 cm A felfogócúc két helyen van a felfogóhálóba bekötve. Villámvédelem 50 távolág zámítáa Tetőfelépítmény h = 2 m 20 m Villámvédelem 51 17

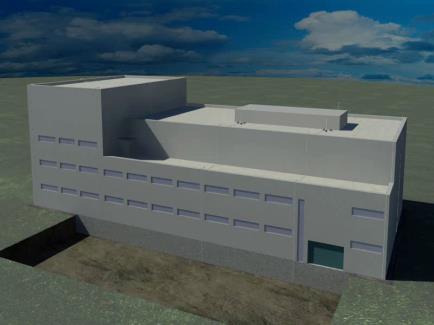

18 Komplex épület - távolág zámítáa k m =1 (zilárd anyag) Villámvédelem 52 Áramelozlá zimuláció - Például több rézből álló építmény hagyományo levezetővel Templom - távolág zámítáa k m =1 (zilárd anyag) Villámvédelem 54 18

19 Magyar Mérnöki Kamara ELEKTROTECHNIKAI TAGOZAT Kötelező zakmai továbbképzé 2015 Közönöm a figyelmet! Dr. Kovác Károly kovac.karoly@dehn.hu Villámvédelem 55 19
