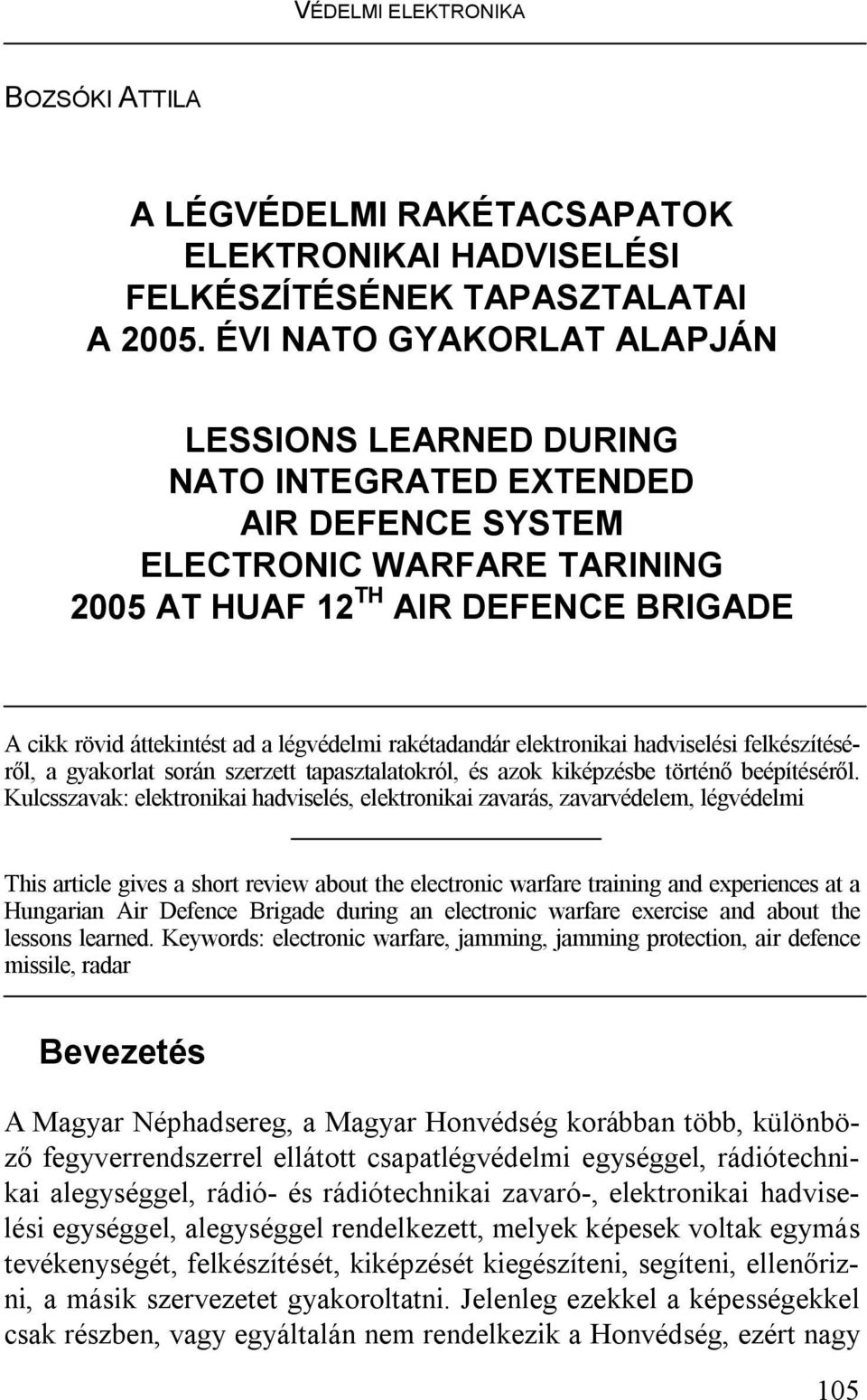

1 VÉDELMI ELEKTRONIKA BOZSÓKI ATTILA A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN LESSIONS LEARNED DURING NATO INTEGRATED EXTENDED AIR DEFENCE SYSTEM ELECTRONIC WARFARE TARINING 2005 AT HUAF 12 TH AIR DEFENCE BRIGADE A cikk rövid áttekintést ad a légvédelmi rakétadandár elektronikai hadviselési felkészítéséről, a gyakorlat során szerzett tapasztalatokról, és azok kiképzésbe történő beépítéséről. Kulcsszavak: elektronikai hadviselés, elektronikai zavarás, zavarvédelem, légvédelmi This article gives a short review about the electronic warfare training and experiences at a Hungarian Air Defence Brigade during an electronic warfare exercise and about the lessons learned. Keywords: electronic warfare, jamming, jamming protection, air defence missile, radar Bevezetés A Magyar Néphadsereg, a Magyar Honvédség korábban több, különböző fegyverrendszerrel ellátott csapatlégvédelmi egységgel, rádiótechnikai alegységgel, rádió- és rádiótechnikai zavaró-, elektronikai hadviselési egységgel, alegységgel rendelkezett, melyek képesek voltak egymás tevékenységét, felkészítését, kiképzését kiegészíteni, segíteni, ellenőrizni, a másik szervezetet gyakoroltatni. Jelenleg ezekkel a képességekkel csak részben, vagy egyáltalán nem rendelkezik a Honvédség, ezért nagy 105

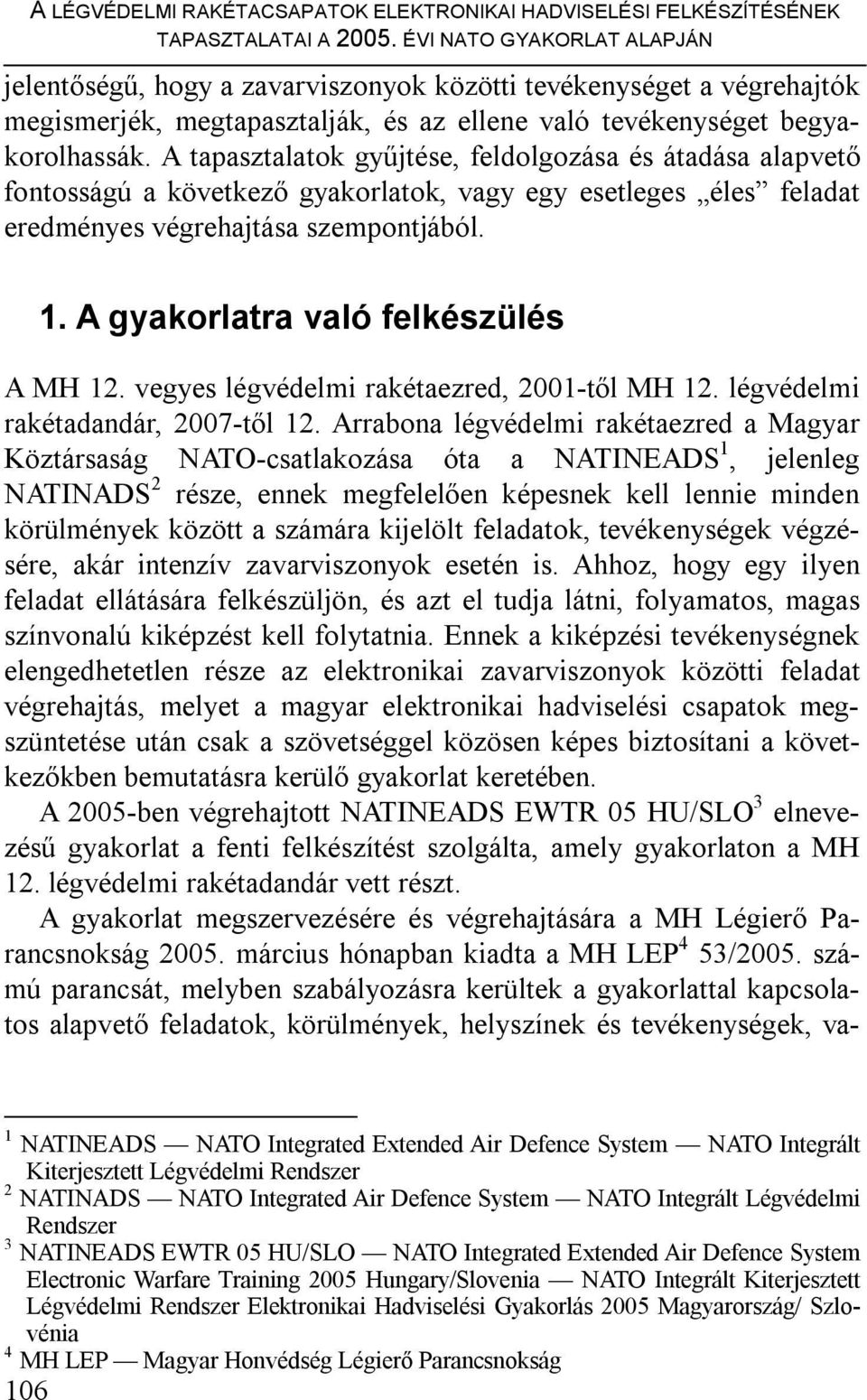

2 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN jelentőségű, hogy a zavarviszonyok közötti tevékenységet a végrehajtók megismerjék, megtapasztalják, és az ellene való tevékenységet begyakorolhassák. A tapasztalatok gyűjtése, feldolgozása és átadása alapvető fontosságú a következő gyakorlatok, vagy egy esetleges éles feladat eredményes végrehajtása szempontjából. 1. A gyakorlatra való felkészülés A MH 12. vegyes légvédelmi rakétaezred, 2001-től MH 12. légvédelmi rakétadandár, 2007-től 12. Arrabona légvédelmi rakétaezred a Magyar Köztársaság NATO-csatlakozása óta a NATINEADS 1, jelenleg NATINADS 2 része, ennek megfelelően képesnek kell lennie minden körülmények között a számára kijelölt feladatok, tevékenységek végzésére, akár intenzív zavarviszonyok esetén is. Ahhoz, hogy egy ilyen feladat ellátására felkészüljön, és azt el tudja látni, folyamatos, magas színvonalú kiképzést kell folytatnia. Ennek a kiképzési tevékenységnek elengedhetetlen része az elektronikai zavarviszonyok közötti feladat végrehajtás, melyet a magyar elektronikai hadviselési csapatok megszüntetése után csak a szövetséggel közösen képes biztosítani a következőkben bemutatásra kerülő gyakorlat keretében. A 2005-ben végrehajtott NATINEADS EWTR 05 HU/SLO 3 elnevezésű gyakorlat a fenti felkészítést szolgálta, amely gyakorlaton a MH 12. légvédelmi rakétadandár vett részt. A gyakorlat megszervezésére és végrehajtására a MH Légierő Parancsnokság március hónapban kiadta a MH LEP 4 53/2005. számú parancsát, melyben szabályozásra kerültek a gyakorlattal kapcsolatos alapvető feladatok, körülmények, helyszínek és tevékenységek, va- 1 NATINEADS NATO Integrated Extended Air Defence System NATO Integrált Kiterjesztett Légvédelmi Rendszer 2 NATINADS NATO Integrated Air Defence System NATO Integrált Légvédelmi Rendszer 3 NATINEADS EWTR 05 HU/SLO NATO Integrated Extended Air Defence System Electronic Warfare Training 2005 Hungary/Slovenia NATO Integrált Kiterjesztett Légvédelmi Rendszer Elektronikai Hadviselési Gyakorlás 2005 Magyarország/ Szlovénia 4 MH LEP Magyar Honvédség Légierő Parancsnokság 106

3 VÉDELMI ELEKTRONIKA lamint a speciális célkitűzések és követelmények minden résztvevő alakulat számára. Az elektronikai hadviselési gyakorlat fő célkitűzései és az alkalmazott eszközök: ellenséges elektronikai ellentevékenység felismerése a földi telepítésű légvédelmi rendszereknél; a modernizált KUB (SA 6) komplexumok által biztosított elektronikai hadviselés elleni tevékenységet támogató rendszabályok és eljárások megismerése, begyakorlása; ellenséges elektronikai ellentevékenység felismerése a MCP SHORAR radarnál, a tevékenység gyakorlása elektronikai hadviselés körülmények között; a gyakorlat tervezésének, koordinálásának és irányításának gyakorlása; az ellenséges elektronikai ellentevékenység felismerése a radaroknál és a földi telepítésű légvédelmi rendszereknél, a hatásos védelmi rendszabályok és eljárások alkalmazása; a NATO követelmények szerinti elektronikai hadviselés jelentési eljárások és információcsere begyakorlása; a települt védelmi erők teljes fegyverrendszerének gyakoroltatása elektronikai hadviselési környezetben (centralizált tevékenység). A gyakorlaton résztvevő NATO MEWSG 5 zavaró eszközök: 2 db FALCON DA-20 (FR AVIATION); 2 db LEARJET (PHOENIX AVIATION). A zavaró tevékenység végrehajtása a levezetési terv szerinti ütemezésnek megfelelően történt, ideje április án (naponta): 08.00L-11.00L és 13.00L-16.00L. A gyakorlaton a dandár a következő eszközökkel vett részt: 2 db K 1P FDC (Fire Distribution Centre); 1 db SZT 68U/M (TIN SHIELD); 1 db P 18M (SPOON REST); 1 db PRV 16 (THIN SKIN-B); 4 db SZURN (STRAIGHT FLUSH); 8 db SA 6 indítóállvány; 4 db SHORAR MCP radar; 5 Multi-Service Electronic Warfare Support Group 107

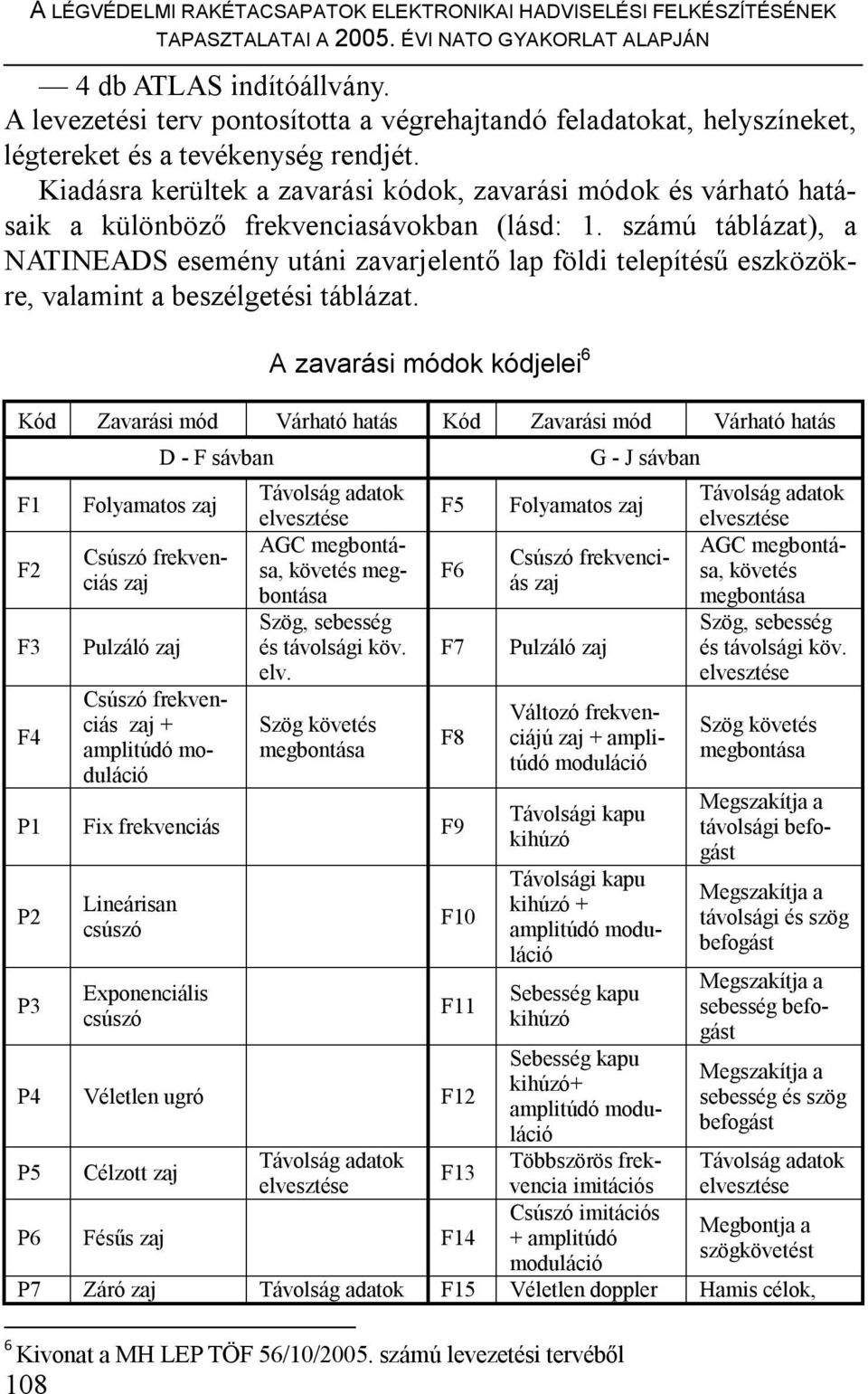

4 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN 4 db ATLAS indítóállvány. A levezetési terv pontosította a végrehajtandó feladatokat, helyszíneket, légtereket és a tevékenység rendjét. Kiadásra kerültek a zavarási kódok, zavarási módok és várható hatásaik a különböző frekvenciasávokban (lásd: 1. számú táblázat), a NATINEADS esemény utáni zavarjelentő lap földi telepítésű eszközökre, valamint a beszélgetési táblázat. 108 A zavarási módok kódjelei 6 Kód Zavarási mód Várható hatás Kód Zavarási mód Várható hatás F1 F2 F3 F4 D - F sávban Folyamatos zaj Csúszó frekvenciás zaj Pulzáló zaj Csúszó frekvenciás zaj + amplitúdó moduláció Távolság adatok elvesztése AGC megbontása, követés megbontása Szög, sebesség és távolsági köv. elv. Szög követés megbontása F5 F6 F7 F8 P1 Fix frekvenciás F9 P2 P3 Lineárisan csúszó Exponenciális csúszó F10 F11 P4 Véletlen ugró F12 P5 Célzott zaj Távolság adatok elvesztése F13 P6 Fésűs zaj F14 Folyamatos zaj G - J sávban Csúszó frekvenciás zaj Pulzáló zaj Változó frekvenciájú zaj + amplitúdó moduláció Távolsági kapu kihúzó Távolsági kapu kihúzó + amplitúdó moduláció Sebesség kapu kihúzó Sebesség kapu kihúzó+ amplitúdó moduláció Többszörös frekvencia imitációs Csúszó imitációs + amplitúdó moduláció Távolság adatok elvesztése AGC megbontása, követés megbontása Szög, sebesség és távolsági köv. elvesztése Szög követés megbontása Megszakítja a távolsági befogást Megszakítja a távolsági és szög befogást Megszakítja a sebesség befogást Megszakítja a sebesség és szög befogást Távolság adatok elvesztése Megbontja a szögkövetést P7 Záró zaj Távolság adatok F15 Véletlen doppler Hamis célok, 6 Kivonat a MH LEP TÖF 56/10/2005. számú levezetési tervéből

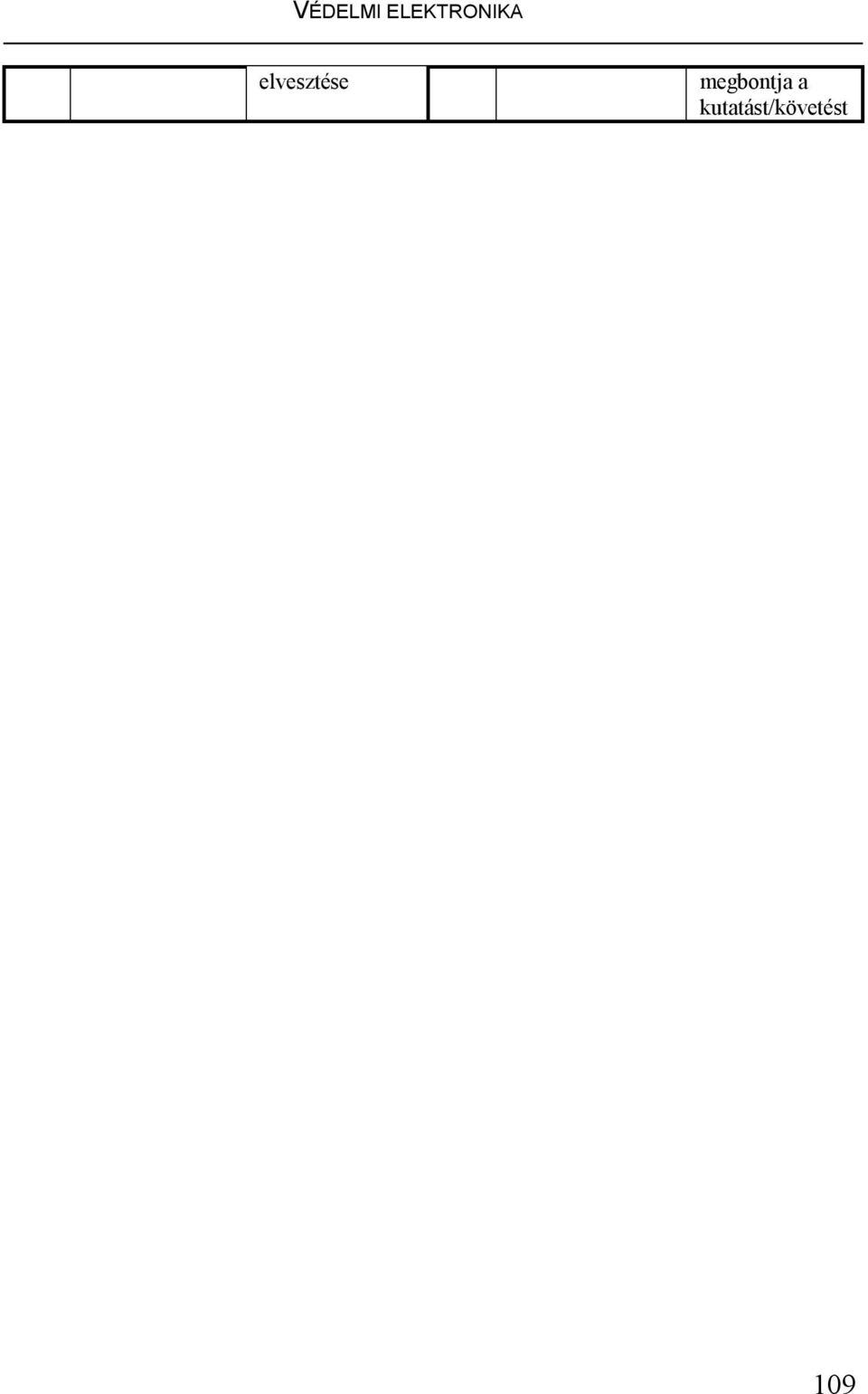

5 VÉDELMI ELEKTRONIKA elvesztése megbontja a kutatást/követést 109

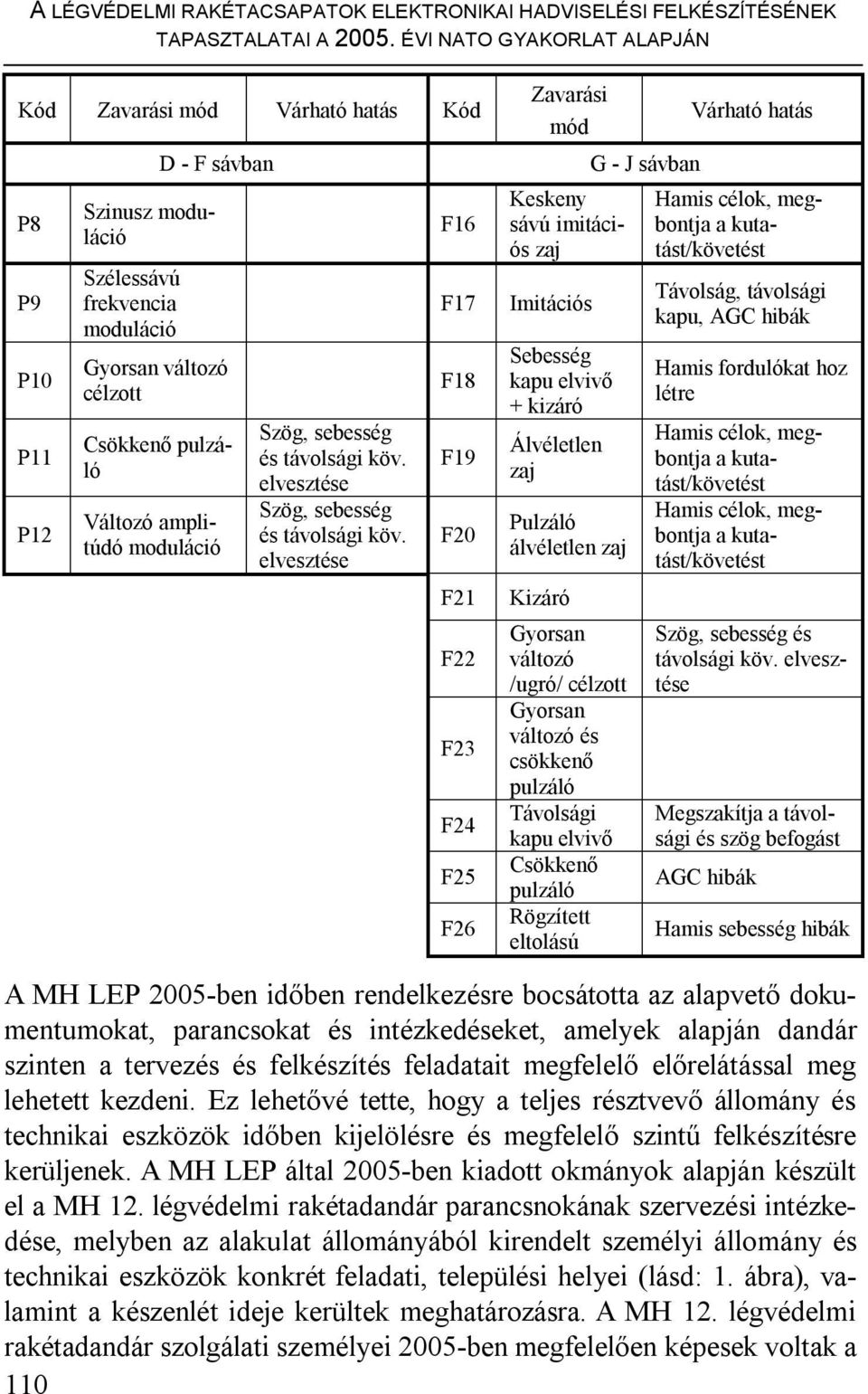

6 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN Kód Zavarási mód Várható hatás Kód P8 P9 P10 P11 P12 Szinusz moduláció Szélessávú frekvencia moduláció D - F sávban Gyorsan változó célzott Csökkenő pulzáló Változó amplitúdó moduláció Szög, sebesség és távolsági köv. elvesztése Szög, sebesség és távolsági köv. elvesztése F16 F17 F18 F19 F20 F21 F22 F23 F24 F25 F26 Zavarási mód Keskeny sávú imitációs zaj Imitációs Sebesség kapu elvivő + kizáró Álvéletlen zaj Pulzáló álvéletlen zaj Kizáró Gyorsan változó /ugró/ célzott Gyorsan változó és csökkenő pulzáló Távolsági kapu elvivő Csökkenő pulzáló Rögzített eltolású G - J sávban Várható hatás Hamis célok, megbontja a kutatást/követést Távolság, távolsági kapu, AGC hibák Hamis fordulókat hoz létre Hamis célok, megbontja a kutatást/követést Hamis célok, megbontja a kutatást/követést Szög, sebesség és távolsági köv. elvesztése Megszakítja a távolsági és szög befogást AGC hibák Hamis sebesség hibák A MH LEP 2005-ben időben rendelkezésre bocsátotta az alapvető dokumentumokat, parancsokat és intézkedéseket, amelyek alapján dandár szinten a tervezés és felkészítés feladatait megfelelő előrelátással meg lehetett kezdeni. Ez lehetővé tette, hogy a teljes résztvevő állomány és technikai eszközök időben kijelölésre és megfelelő szintű felkészítésre kerüljenek. A MH LEP által 2005-ben kiadott okmányok alapján készült el a MH 12. légvédelmi rakétadandár parancsnokának szervezési intézkedése, melyben az alakulat állományából kirendelt személyi állomány és technikai eszközök konkrét feladati, települési helyei (lásd: 1. ábra), valamint a készenlét ideje kerültek meghatározásra. A MH 12. légvédelmi rakétadandár szolgálati személyei 2005-ben megfelelően képesek voltak a 110

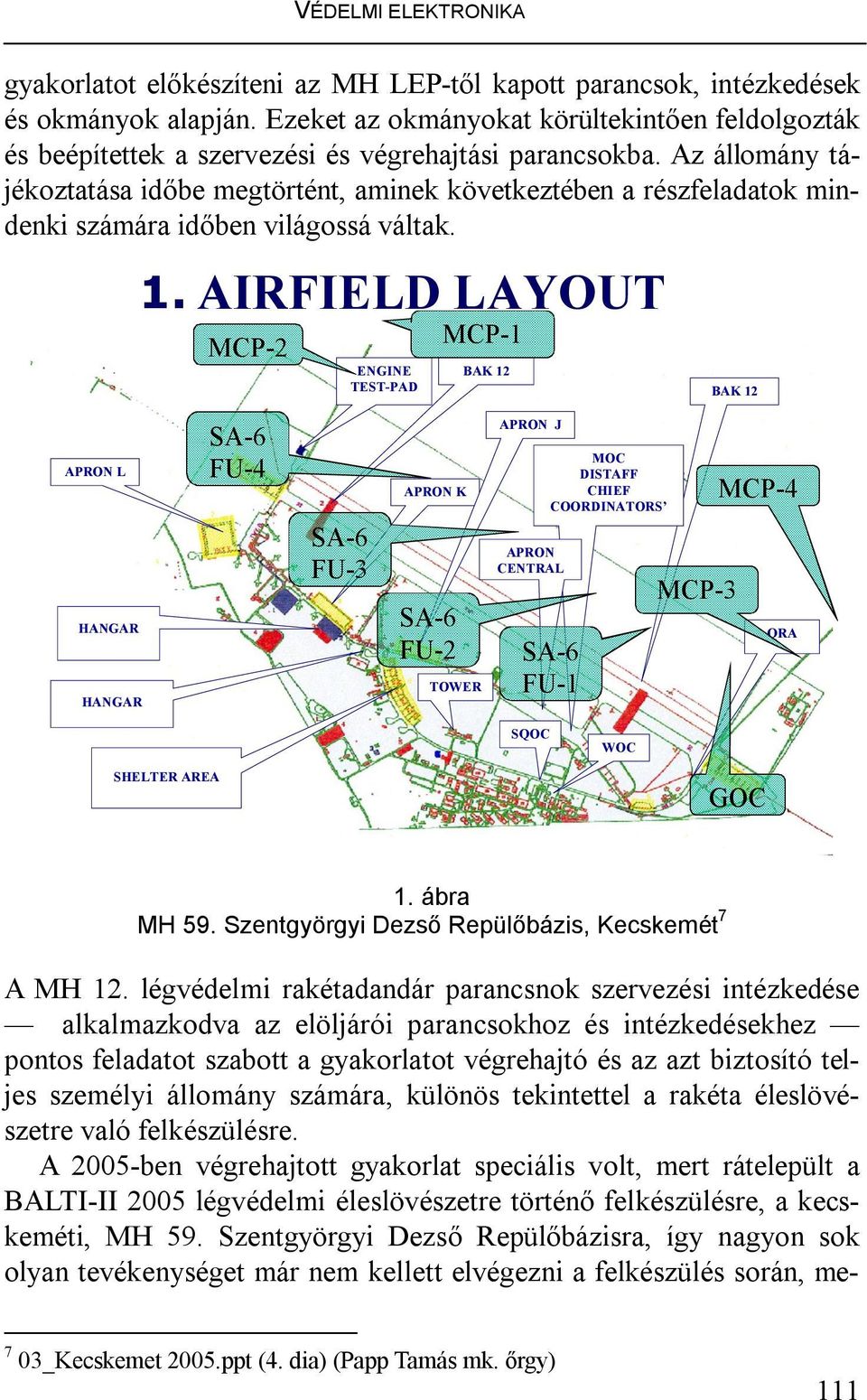

7 VÉDELMI ELEKTRONIKA gyakorlatot előkészíteni az MH LEP-től kapott parancsok, intézkedések és okmányok alapján. Ezeket az okmányokat körültekintően feldolgozták és beépítettek a szervezési és végrehajtási parancsokba. Az állomány tájékoztatása időbe megtörtént, aminek következtében a részfeladatok mindenki számára időben világossá váltak. 1. AIRFIELD LAYOUT MCP-1 MCP-2 ENGINE TEST-PAD BAK 12 BAK 12 APRON L HANGAR HANGAR SA-6 FU-4 SA-6 FU-3 APRON K SA-6 FU-2 TOWER APRON J APRON CENTRAL MOC DISTAFF CHIEF COORDINATORS SA-6 FU-1 MCP-3 MCP-4 QRA SQOC WOC SHELTER AREA GOC 1. ábra MH 59. Szentgyörgyi Dezső Repülőbázis, Kecskemét 7 A MH 12. légvédelmi rakétadandár parancsnok szervezési intézkedése alkalmazkodva az elöljárói parancsokhoz és intézkedésekhez pontos feladatot szabott a gyakorlatot végrehajtó és az azt biztosító teljes személyi állomány számára, különös tekintettel a rakéta éleslövészetre való felkészülésre. A 2005-ben végrehajtott gyakorlat speciális volt, mert rátelepült a BALTI-II 2005 légvédelmi éleslövészetre történő felkészülésre, a kecskeméti, MH 59. Szentgyörgyi Dezső Repülőbázisra, így nagyon sok olyan tevékenységet már nem kellett elvégezni a felkészülés során, me- 7 03_Kecskemet 2005.ppt (4. dia) (Papp Tamás mk. őrgy) 111

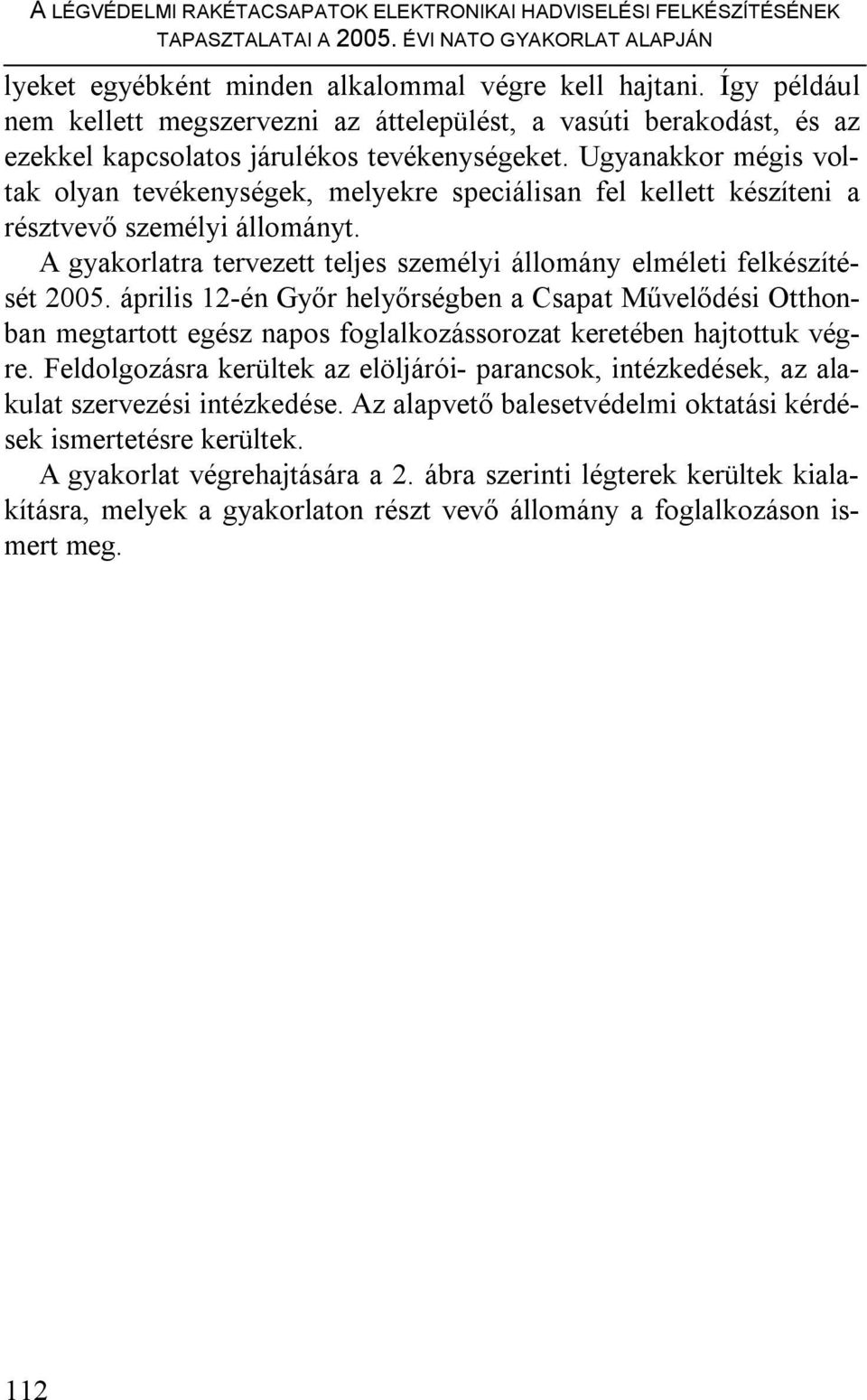

8 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN lyeket egyébként minden alkalommal végre kell hajtani. Így például nem kellett megszervezni az áttelepülést, a vasúti berakodást, és az ezekkel kapcsolatos járulékos tevékenységeket. Ugyanakkor mégis voltak olyan tevékenységek, melyekre speciálisan fel kellett készíteni a résztvevő személyi állományt. A gyakorlatra tervezett teljes személyi állomány elméleti felkészítését április 12-én Győr helyőrségben a Csapat Művelődési Otthonban megtartott egész napos foglalkozássorozat keretében hajtottuk végre. Feldolgozásra kerültek az elöljárói- parancsok, intézkedések, az alakulat szervezési intézkedése. Az alapvető balesetvédelmi oktatási kérdések ismertetésre kerültek. A gyakorlat végrehajtására a 2. ábra szerinti légterek kerültek kialakításra, melyek a gyakorlaton részt vevő állomány a foglalkozáson ismert meg. 112

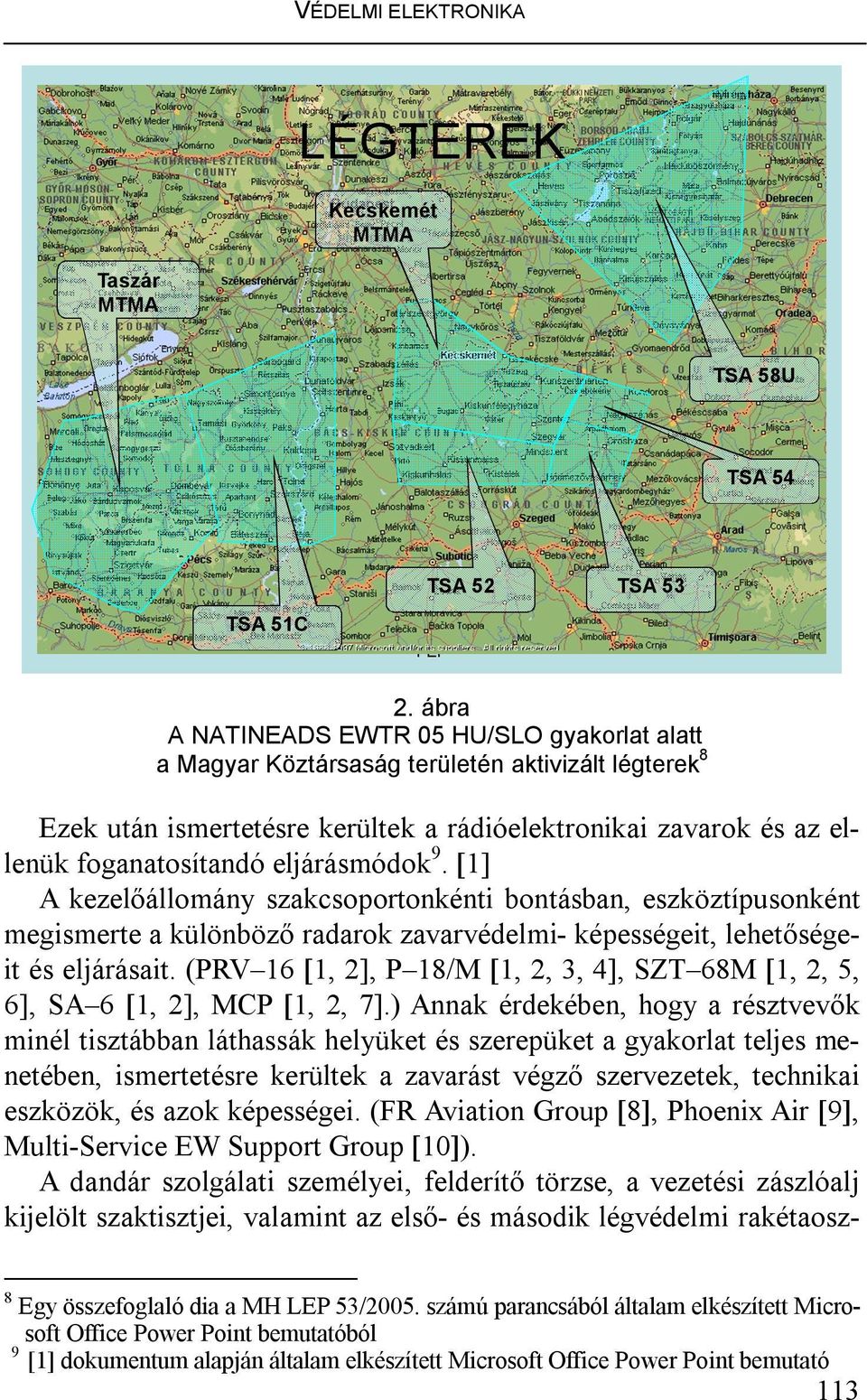

9 VÉDELMI ELEKTRONIKA LÉGTEREK Kecskemét MTMA Taszár MTMA TSA 58U TSA TSA 51C Bozsóki Attila alez. FEF TSA 52 TSA ábra A NATINEADS EWTR 05 HU/SLO gyakorlat alatt a Magyar Köztársaság területén aktivizált légterek 8 Ezek után ismertetésre kerültek a rádióelektronikai zavarok és az ellenük foganatosítandó eljárásmódok 9. 1] A kezelőállomány szakcsoportonkénti bontásban, eszköztípusonként megismerte a különböző radarok zavarvédelmi- képességeit, lehetőségeit és eljárásait. (PRV 16 1, 2], P 18/M 1, 2, 3, 4], SZT 68M 1, 2, 5, 6], SA 6 1, 2], MCP 1, 2, 7].) Annak érdekében, hogy a résztvevők minél tisztábban láthassák helyüket és szerepüket a gyakorlat teljes menetében, ismertetésre kerültek a zavarást végző szervezetek, technikai eszközök, és azok képességei. (FR Aviation Group 8, Phoenix Air 9, Multi-Service EW Support Group 10 ). A dandár szolgálati személyei, felderítő törzse, a vezetési zászlóalj kijelölt szaktisztjei, valamint az első- és második légvédelmi rakétaosz- 8 Egy összefoglaló dia a MH LEP 53/2005. számú parancsából általam elkészített Microsoft Office Power Point bemutatóból 9 [1] dokumentum alapján általam elkészített Microsoft Office Power Point bemutató 113

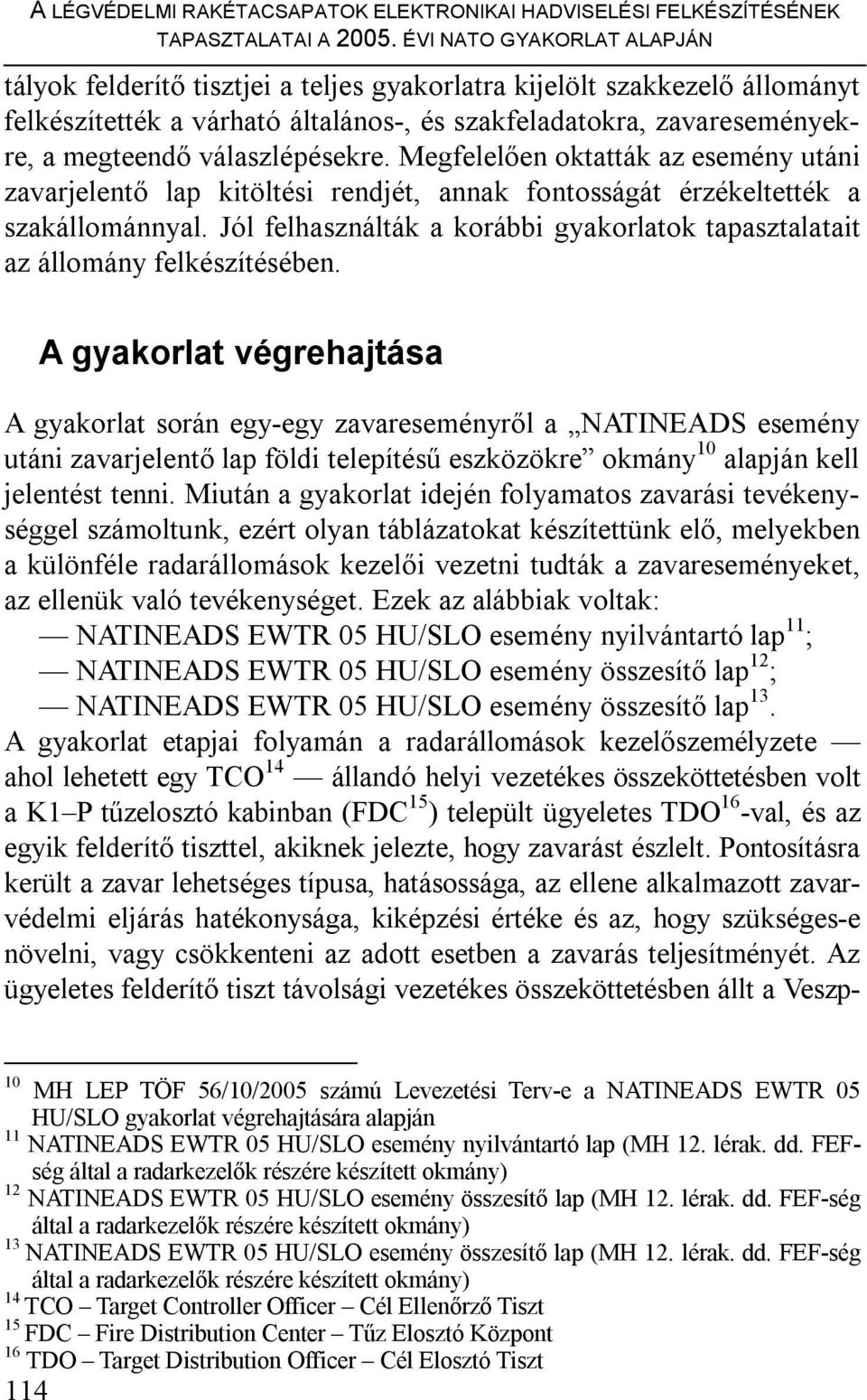

10 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN tályok felderítő tisztjei a teljes gyakorlatra kijelölt szakkezelő állományt felkészítették a várható általános-, és szakfeladatokra, zavareseményekre, a megteendő válaszlépésekre. Megfelelően oktatták az esemény utáni zavarjelentő lap kitöltési rendjét, annak fontosságát érzékeltették a szakállománnyal. Jól felhasználták a korábbi gyakorlatok tapasztalatait az állomány felkészítésében. A gyakorlat végrehajtása A gyakorlat során egy-egy zavareseményről a NATINEADS esemény utáni zavarjelentő lap földi telepítésű eszközökre okmány 10 alapján kell jelentést tenni. Miután a gyakorlat idején folyamatos zavarási tevékenységgel számoltunk, ezért olyan táblázatokat készítettünk elő, melyekben a különféle radarállomások kezelői vezetni tudták a zavareseményeket, az ellenük való tevékenységet. Ezek az alábbiak voltak: NATINEADS EWTR 05 HU/SLO esemény nyilvántartó lap 11 ; NATINEADS EWTR 05 HU/SLO esemény összesítő lap 12 ; NATINEADS EWTR 05 HU/SLO esemény összesítő lap 13. A gyakorlat etapjai folyamán a radarállomások kezelőszemélyzete ahol lehetett egy TCO 14 állandó helyi vezetékes összeköttetésben volt a K1 P tűzelosztó kabinban (FDC 15 ) települt ügyeletes TDO 16 -val, és az egyik felderítő tiszttel, akiknek jelezte, hogy zavarást észlelt. Pontosításra került a zavar lehetséges típusa, hatásossága, az ellene alkalmazott zavarvédelmi eljárás hatékonysága, kiképzési értéke és az, hogy szükséges-e növelni, vagy csökkenteni az adott esetben a zavarás teljesítményét. Az ügyeletes felderítő tiszt távolsági vezetékes összeköttetésben állt a Veszp- 10 MH LEP TÖF 56/10/2005 számú Levezetési Terv-e a NATINEADS EWTR 05 HU/SLO gyakorlat végrehajtására alapján 11 NATINEADS EWTR 05 HU/SLO esemény nyilvántartó lap (MH 12. lérak. dd. FEFség által a radarkezelők részére készített okmány) 12 NATINEADS EWTR 05 HU/SLO esemény összesítő lap (MH 12. lérak. dd. FEF-ség által a radarkezelők részére készített okmány) 13 NATINEADS EWTR 05 HU/SLO esemény összesítő lap (MH 12. lérak. dd. FEF-ség által a radarkezelők részére készített okmány) 14 TCO Target Controller Officer Cél Ellenőrző Tiszt 15 FDC Fire Distribution Center Tűz Elosztó Központ 16 TDO Target Distribution Officer Cél Elosztó Tiszt 114

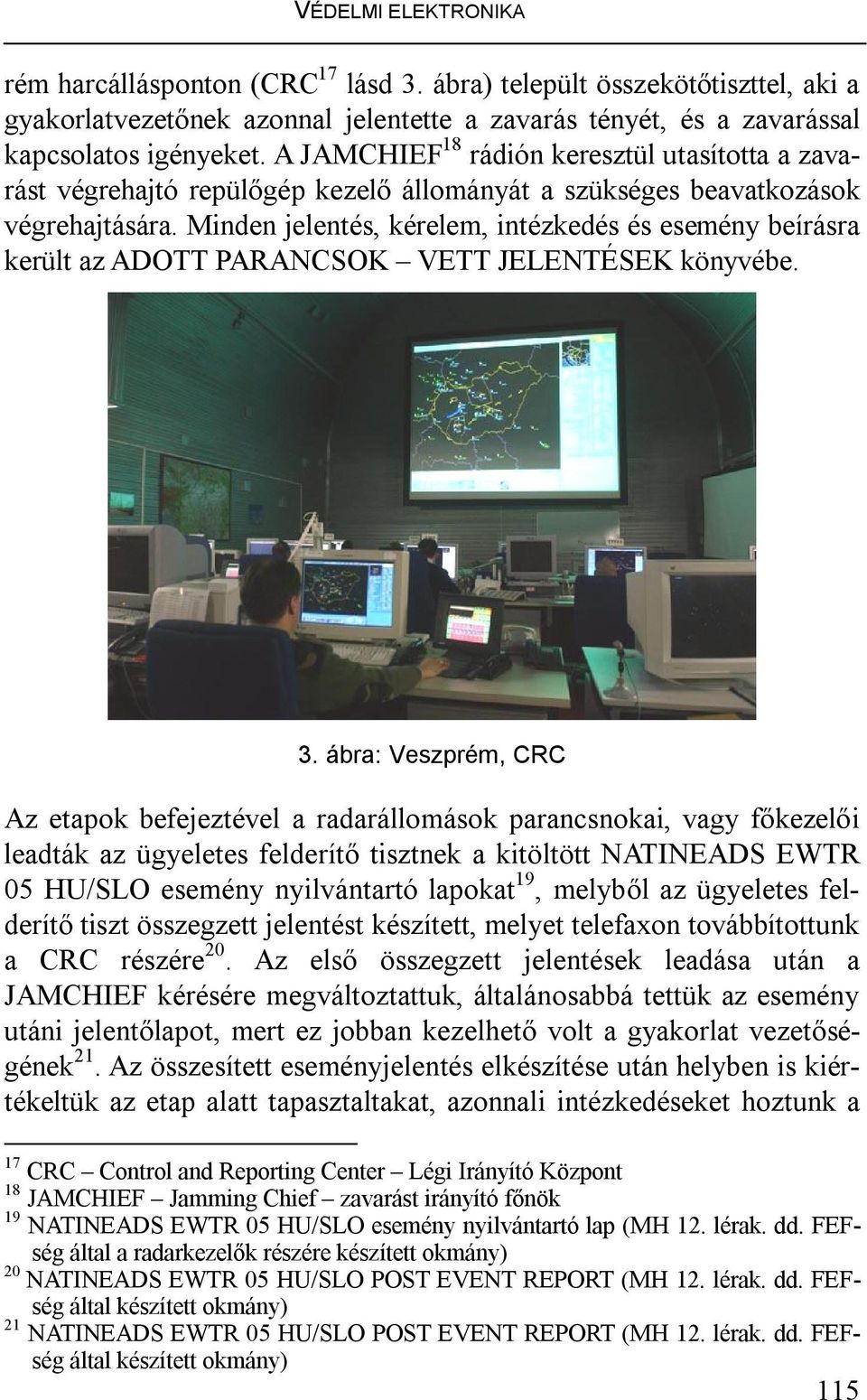

11 VÉDELMI ELEKTRONIKA rém harcállásponton (CRC 17 lásd 3. ábra) települt összekötőtiszttel, aki a gyakorlatvezetőnek azonnal jelentette a zavarás tényét, és a zavarással kapcsolatos igényeket. A JAMCHIEF 18 rádión keresztül utasította a zavarást végrehajtó repülőgép kezelő állományát a szükséges beavatkozások végrehajtására. Minden jelentés, kérelem, intézkedés és esemény beírásra került az ADOTT PARANCSOK VETT JELENTÉSEK könyvébe. 3. ábra: Veszprém, CRC Az etapok befejeztével a radarállomások parancsnokai, vagy főkezelői leadták az ügyeletes felderítő tisztnek a kitöltött NATINEADS EWTR 05 HU/SLO esemény nyilvántartó lapokat 19, melyből az ügyeletes felderítő tiszt összegzett jelentést készített, melyet telefaxon továbbítottunk a CRC részére 20. Az első összegzett jelentések leadása után a JAMCHIEF kérésére megváltoztattuk, általánosabbá tettük az esemény utáni jelentőlapot, mert ez jobban kezelhető volt a gyakorlat vezetőségének 21. Az összesített eseményjelentés elkészítése után helyben is kiértékeltük az etap alatt tapasztaltakat, azonnali intézkedéseket hoztunk a 17 CRC Control and Reporting Center Légi Irányító Központ 18 JAMCHIEF Jamming Chief zavarást irányító főnök 19 NATINEADS EWTR 05 HU/SLO esemény nyilvántartó lap (MH 12. lérak. dd. FEFség által a radarkezelők részére készített okmány) 20 NATINEADS EWTR 05 HU/SLO POST EVENT REPORT (MH 12. lérak. dd. FEFség által készített okmány) 21 NATINEADS EWTR 05 HU/SLO POST EVENT REPORT (MH 12. lérak. dd. FEFség által készített okmány) 115

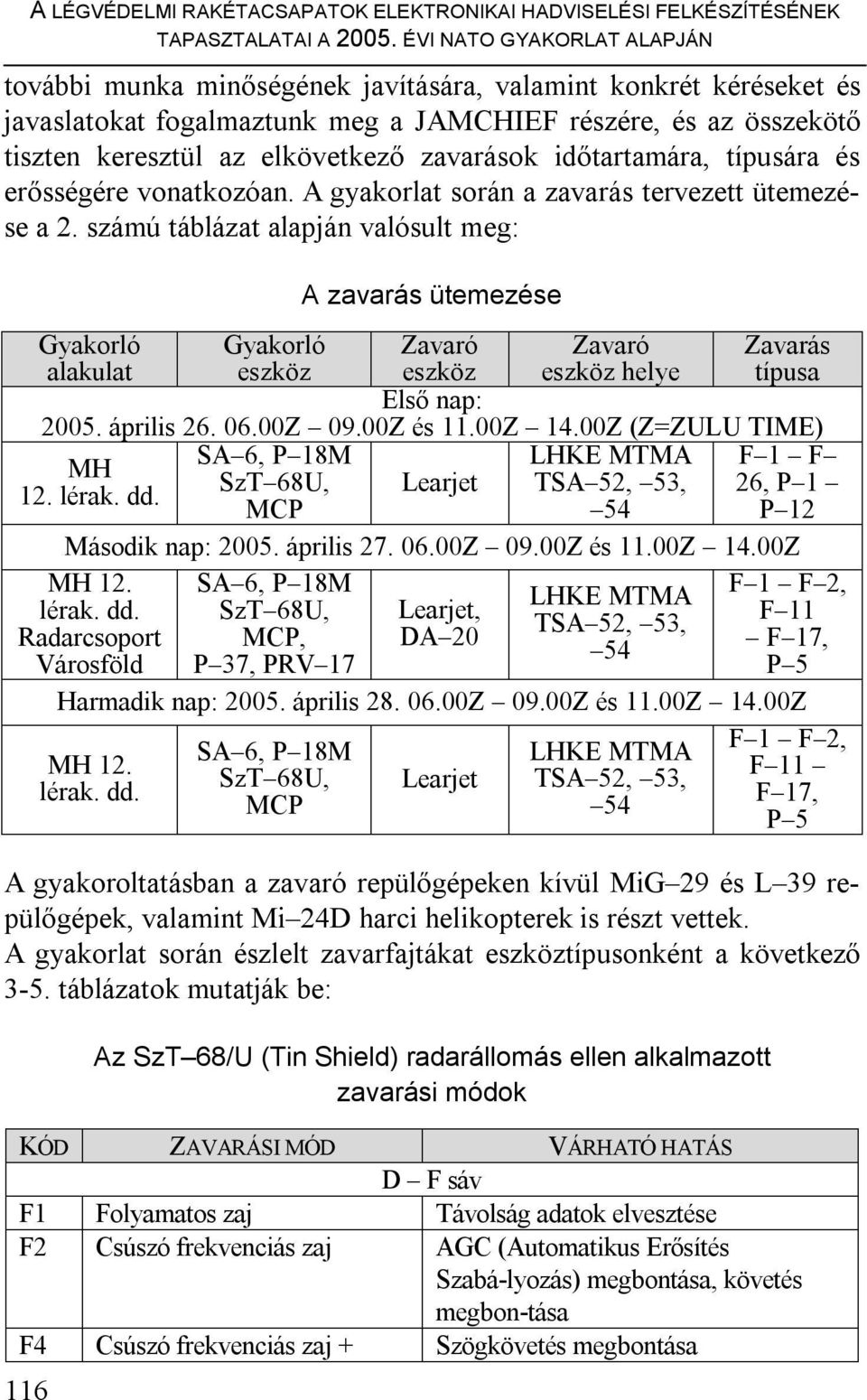

12 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN további munka minőségének javítására, valamint konkrét kéréseket és javaslatokat fogalmaztunk meg a JAMCHIEF részére, és az összekötő tiszten keresztül az elkövetkező zavarások időtartamára, típusára és erősségére vonatkozóan. A gyakorlat során a zavarás tervezett ütemezése a 2. számú táblázat alapján valósult meg: 116 A zavarás ütemezése Gyakorló alakulat Gyakorló eszköz Zavaró eszköz Zavaró eszköz helye Zavarás típusa Első nap: április Z 09.00Z és 11.00Z 14.00Z (Z=ZULU TIME) SA 6, P 18M LHKE MTMA F 1 F MH 12. lérak. dd. SzT 68U, Learjet TSA 52, 53, 26, P 1 MCP 54 P 12 Második nap: április Z 09.00Z és 11.00Z 14.00Z MH 12. lérak. dd. Radarcsoport Városföld SA 6, P 18M SzT 68U, MCP, P 37, PRV 17 Learjet, DA 20 LHKE MTMA TSA 52, 53, 54 F 1 F 2, F 11 F 17, P 5 Harmadik nap: április Z 09.00Z és 11.00Z 14.00Z MH 12. lérak. dd. SA 6, P 18M SzT 68U, MCP Learjet LHKE MTMA TSA 52, 53, 54 F 1 F 2, F 11 F 17, P 5 A gyakoroltatásban a zavaró repülőgépeken kívül MiG 29 és L 39 repülőgépek, valamint Mi 24D harci helikopterek is részt vettek. A gyakorlat során észlelt zavarfajtákat eszköztípusonként a következő 3-5. táblázatok mutatják be: Az SzT 68/U (Tin Shield) radarállomás ellen alkalmazott zavarási módok KÓD ZAVARÁSI MÓD VÁRHATÓ HATÁS D F sáv F1 Folyamatos zaj Távolság adatok elvesztése F2 Csúszó frekvenciás zaj AGC (Automatikus Erősítés Szabá-lyozás) megbontása, követés megbon-tása F4 Csúszó frekvenciás zaj + Szögkövetés megbontása

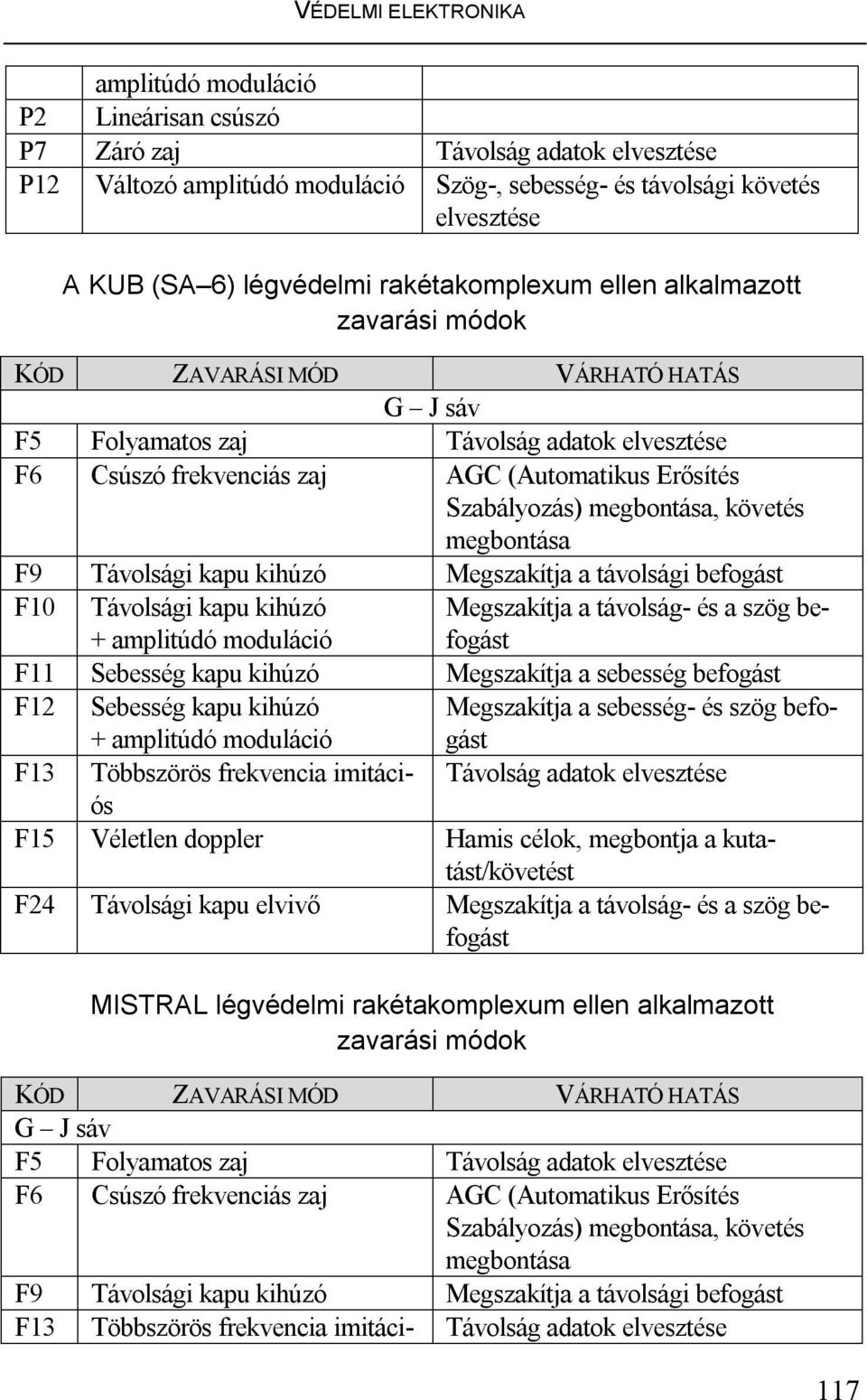

13 VÉDELMI ELEKTRONIKA amplitúdó moduláció P2 Lineárisan csúszó P7 Záró zaj Távolság adatok elvesztése P12 Változó amplitúdó moduláció Szög-, sebesség- és távolsági követés elvesztése A KUB (SA 6) légvédelmi rakétakomplexum ellen alkalmazott zavarási módok KÓD ZAVARÁSI MÓD VÁRHATÓ HATÁS G J sáv F5 Folyamatos zaj Távolság adatok elvesztése F6 Csúszó frekvenciás zaj AGC (Automatikus Erősítés Szabályozás) megbontása, követés megbontása F9 Távolsági kapu kihúzó Megszakítja a távolsági befogást F10 Távolsági kapu kihúzó + amplitúdó moduláció Megszakítja a távolság- és a szög befogást F11 Sebesség kapu kihúzó Megszakítja a sebesség befogást F12 Sebesség kapu kihúzó + amplitúdó moduláció Megszakítja a sebesség- és szög befogást F13 Többszörös frekvencia imitációs Távolság adatok elvesztése F15 Véletlen doppler Hamis célok, megbontja a kutatást/követést F24 Távolsági kapu elvivő Megszakítja a távolság- és a szög befogást MISTRAL légvédelmi rakétakomplexum ellen alkalmazott zavarási módok KÓD ZAVARÁSI MÓD VÁRHATÓ HATÁS G J sáv F5 Folyamatos zaj Távolság adatok elvesztése F6 Csúszó frekvenciás zaj AGC (Automatikus Erősítés Szabályozás) megbontása, követés megbontása F9 Távolsági kapu kihúzó Megszakítja a távolsági befogást F13 Többszörös frekvencia imitáci- Távolság adatok elvesztése 117

14 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN ós A P 18M radarállomás elleni zavarás kiváltására a repülőgépekre felszerelt zavaró konténerek nem alkalmazhatóak, frekvenciasávjuk eltérő. A PRV 16 radarállomás elleni zavarokat hatásaik alapján a kezelők nem tudták azonosítani. A továbbiakban a szemléletesség kedvéért a gyakorlaton a 12. légvédelmi rakétadandár felderítő főnökség által készített képek segítségével röviden bemutatom az alkalmazott zavaró repülőgépeket, a radarokon észlelt zavarok hatásait (lásd ábrák): 4. ábra FR Aviation, DA 20 Az FR Aviation, DA 20 repülőgépei (4. ábra) alapvetően az 59. Szentgyörgyi Dezső Repülőbázis MiG 29-es repülőgépeinek biztosított zavarást, de a bázis elhagyásakor és visszaérkezéskor rövid időre a dandár eszközeit is célba vette. Az 5. ábra az FR Aviation DA 20 kezelőpultját mutatja, amelyen ki lehet választani a zavarni kívánt frekvenciasávot, beállítani a zavarási módot, teljesítményt és egyéb paramétereket. 118

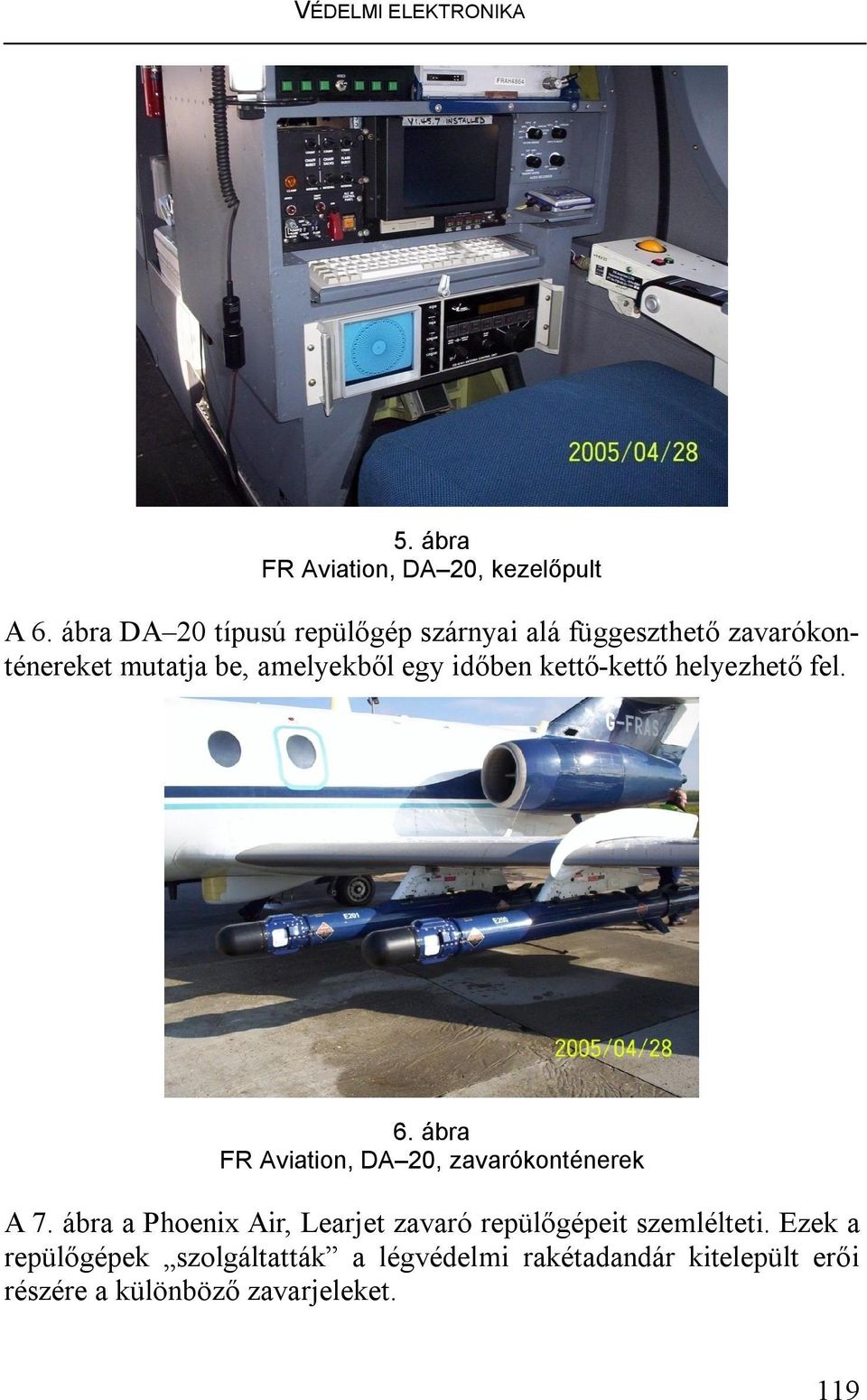

15 VÉDELMI ELEKTRONIKA 5. ábra FR Aviation, DA 20, kezelőpult A 6. ábra DA 20 típusú repülőgép szárnyai alá függeszthető zavarókonténereket mutatja be, amelyekből egy időben kettő-kettő helyezhető fel. 6. ábra FR Aviation, DA 20, zavarókonténerek A 7. ábra a Phoenix Air, Learjet zavaró repülőgépeit szemlélteti. Ezek a repülőgépek szolgáltatták a légvédelmi rakétadandár kitelepült erői részére a különböző zavarjeleket. 119

16 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN 7. ábra Phoenix Air, Learjet A napi feladatok megkezdése előtti eligazítás után a dandár felderítő főnökség és a zavarást végző állomány pontosította az aznapi feladatokat, az etapok végén kiértékelte a különböző zavarok és zavarvédelmi eljárások hatékonyságát. 8. ábra Phoenix Air, Learjet, kezelőpult 120

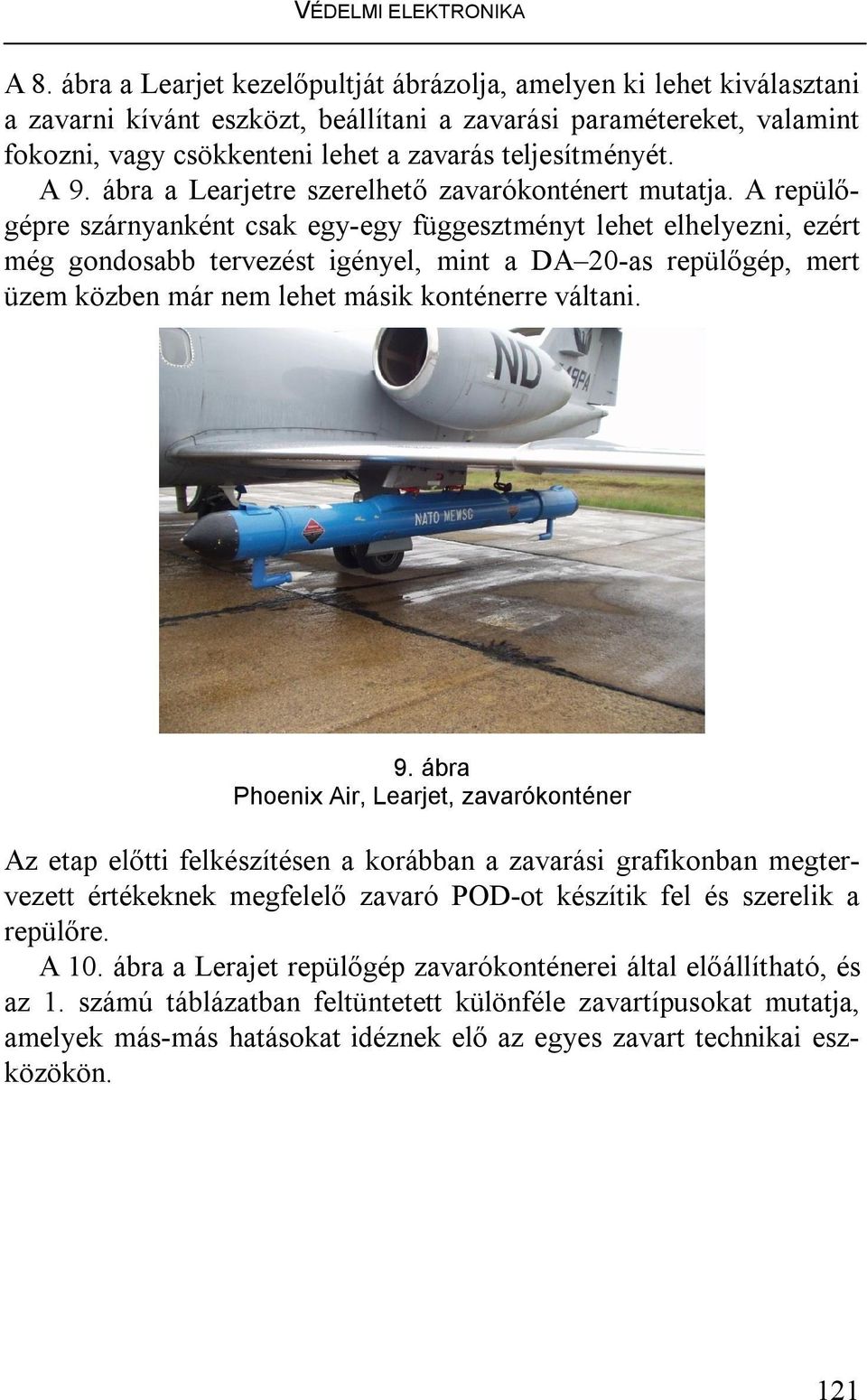

17 VÉDELMI ELEKTRONIKA A 8. ábra a Learjet kezelőpultját ábrázolja, amelyen ki lehet kiválasztani a zavarni kívánt eszközt, beállítani a zavarási paramétereket, valamint fokozni, vagy csökkenteni lehet a zavarás teljesítményét. A 9. ábra a Learjetre szerelhető zavarókonténert mutatja. A repülőgépre szárnyanként csak egy-egy függesztményt lehet elhelyezni, ezért még gondosabb tervezést igényel, mint a DA 20-as repülőgép, mert üzem közben már nem lehet másik konténerre váltani. 9. ábra Phoenix Air, Learjet, zavarókonténer Az etap előtti felkészítésen a korábban a zavarási grafikonban megtervezett értékeknek megfelelő zavaró POD-ot készítik fel és szerelik a repülőre. A 10. ábra a Lerajet repülőgép zavarókonténerei által előállítható, és az 1. számú táblázatban feltüntetett különféle zavartípusokat mutatja, amelyek más-más hatásokat idéznek elő az egyes zavart technikai eszközökön. 121

18 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN 10. ábra Phoenix Air, Learjet, zavarspektrumok ábra Zavaró repülőgép az MCP SHORAR berendezésen A 11. ábra az MCP SHORAR radar monitorát mutatja. A zavarjel hatására a radarállomástól távolabb elhelyezkedő korábban látható és kö-

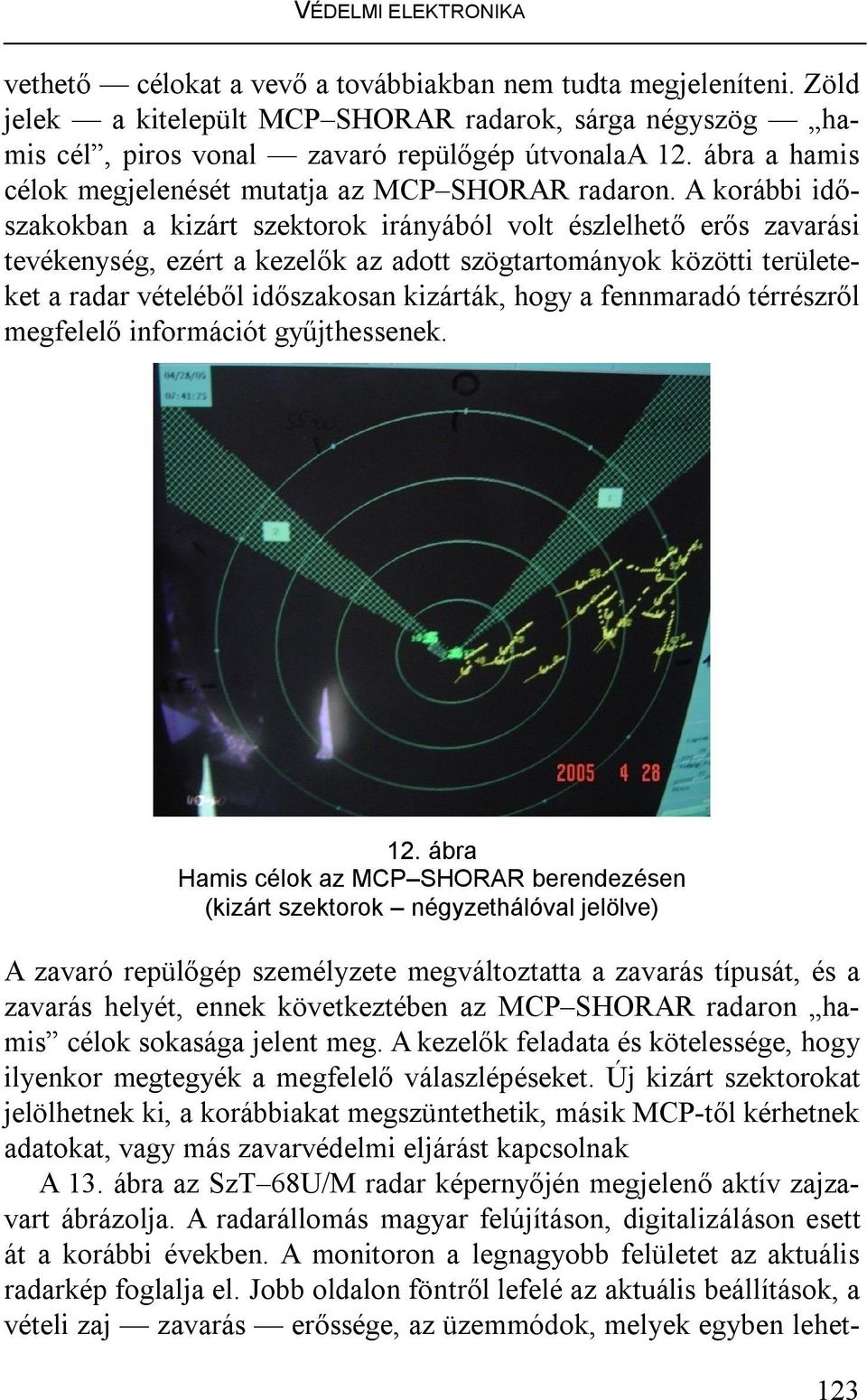

19 VÉDELMI ELEKTRONIKA vethető célokat a vevő a továbbiakban nem tudta megjeleníteni. Zöld jelek a kitelepült MCP SHORAR radarok, sárga négyszög hamis cél, piros vonal zavaró repülőgép útvonalaa 12. ábra a hamis célok megjelenését mutatja az MCP SHORAR radaron. A korábbi időszakokban a kizárt szektorok irányából volt észlelhető erős zavarási tevékenység, ezért a kezelők az adott szögtartományok közötti területeket a radar vételéből időszakosan kizárták, hogy a fennmaradó térrészről megfelelő információt gyűjthessenek. 12. ábra Hamis célok az MCP SHORAR berendezésen (kizárt szektorok négyzethálóval jelölve) A zavaró repülőgép személyzete megváltoztatta a zavarás típusát, és a zavarás helyét, ennek következtében az MCP SHORAR radaron hamis célok sokasága jelent meg. A kezelők feladata és kötelessége, hogy ilyenkor megtegyék a megfelelő válaszlépéseket. Új kizárt szektorokat jelölhetnek ki, a korábbiakat megszüntethetik, másik MCP-től kérhetnek adatokat, vagy más zavarvédelmi eljárást kapcsolnak A 13. ábra az SzT 68U/M radar képernyőjén megjelenő aktív zajzavart ábrázolja. A radarállomás magyar felújításon, digitalizáláson esett át a korábbi években. A monitoron a legnagyobb felületet az aktuális radarkép foglalja el. Jobb oldalon föntről lefelé az aktuális beállítások, a vételi zaj zavarás erőssége, az üzemmódok, melyek egyben lehet- 123

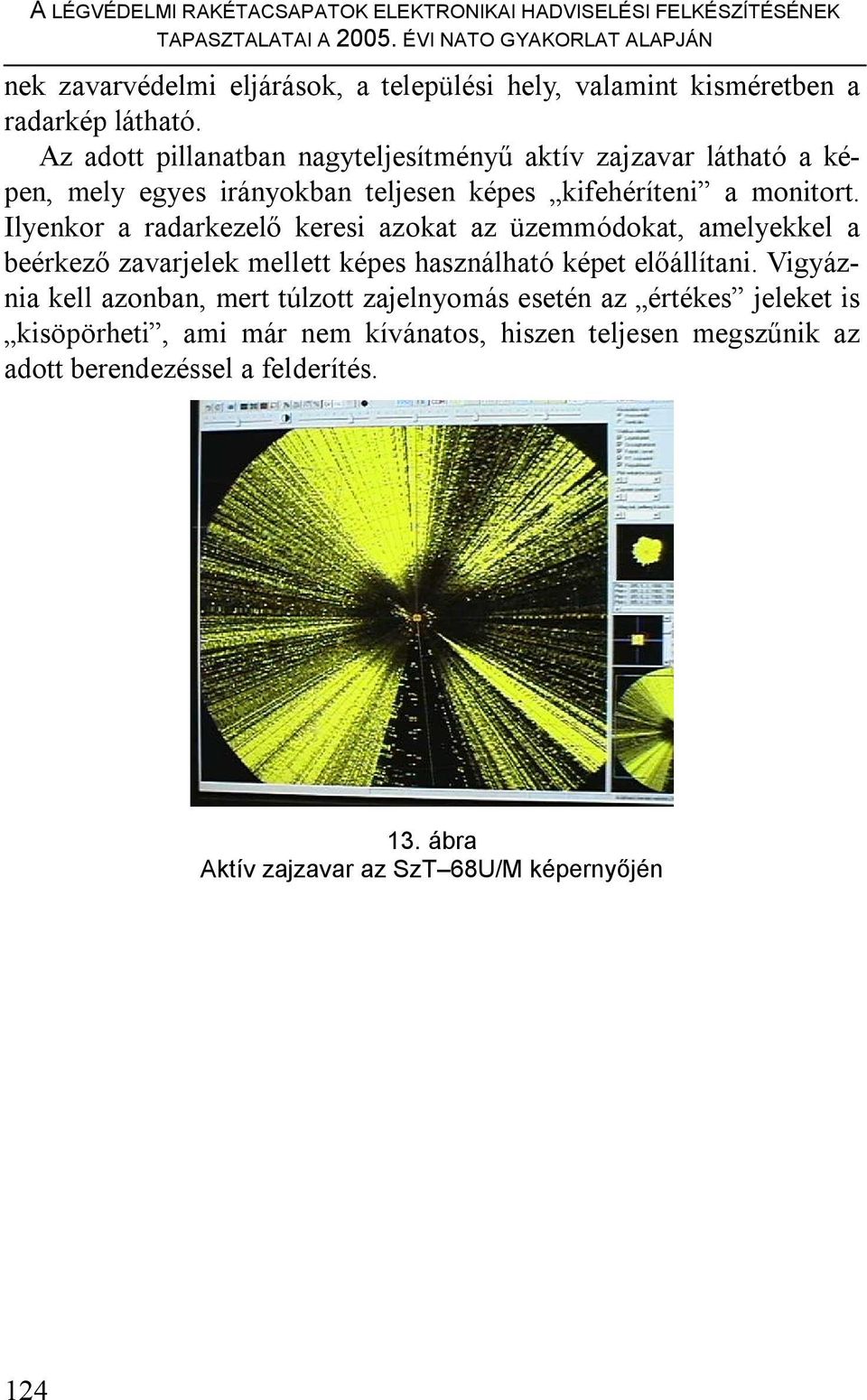

20 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN nek zavarvédelmi eljárások, a települési hely, valamint kisméretben a radarkép látható. Az adott pillanatban nagyteljesítményű aktív zajzavar látható a képen, mely egyes irányokban teljesen képes kifehéríteni a monitort. Ilyenkor a radarkezelő keresi azokat az üzemmódokat, amelyekkel a beérkező zavarjelek mellett képes használható képet előállítani. Vigyáznia kell azonban, mert túlzott zajelnyomás esetén az értékes jeleket is kisöpörheti, ami már nem kívánatos, hiszen teljesen megszűnik az adott berendezéssel a felderítés. 13. ábra Aktív zajzavar az SzT 68U/M képernyőjén 124

21 VÉDELMI ELEKTRONIKA 14. ábra Válaszimpulzus-zavarok az SzT 68U/M berendezésen (aszinkron) A 14. számú ábra az SzT 68U/M radar monitorán jelentkező nagyteljesítményű aszinkron válaszimpulzus-zavarokat mutatja. Jól látható, hogy a zavaró repülőgép a radarberendezés jeleit is felhasználva alakította ki saját zavaró válaszjeleit. 15. ábra Válaszimpulzus-zavarok az SzT 68U/M képernyőjén (szinkron) 125

22 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN A 15. számú ábra az SzT 68U/M radarberendezés monitorán mutatja a szinkron válaszimpulzus-zavarok megjelenését. Megfigyelhető, hogy a zavarást a radarállomás kisugárzott jeleinek periodicitása felhasználásával alakította ki a zavaró repülőgép. A gyakorlat tapasztalatai A gyakorlat első két napján 1 db Learjet, míg a harmadik napon a zavaró konténer meghibásodása miatt 1db Falcon DA 20 típusú repülőgép hajtott végre zavarást a dandár eszközei részére. A zavaró repülőgépek a tervezett útvonalakon, az eszközeink felderítési-követési lehetőségei szerint egyeztetett távolságokon kezdték meg a zavaró tevékenységet. Hasznos volt, hogy a gyakoroltatásban a zavaró repülőgépeken felül MiG 29, L 39 repülőgépek és Mi 24D helikopterek is részt vettek. A zavaró eszközök a zavarást a P 18/M radarállomás ellen az A sávban, az SZT 68U/M radarállomás ellen a D F sávban, míg a PRV 16 radarállomás, az KUB és a MISTRAL légvédelmi rakétarendszerek ellen a G J sávban hajtották végre. A digitalizált tűzelosztó kabinok (K 1P) jelentősen könnyítették a RAP 22 és a LAP 23 felhasználásával a zavarhelyzet értékelését, valamint a tűzalegységek tűzvezetését. SzT 68U/M (TIN SHIELD): a radarállomáson a zavarás során különböző erősségű és kiterjedésű, folyamatos és pulzáló aktív zajzavar; hamis célok (szinkron és aszinkron válaszimpulzus-zavar); fésűs spektrumú zavar (állandó és csúszó frekvenciás) volt érzékelhető. A berendezés a digitális jelfeldolgozásnak köszönhetően számos zavarvédelmi lehetőséggel rendelkezik, amik az esetek többségében %-os hatékonysággal voltak alkalmazhatók. P 18/M (SPOON REST): a radarállomáson a zavaró tevékenység eredményeként széles szektorban erős intenzitású zajzavar, célok elvesztése; nagy kiterjedésű álcázó zavar; válaszimpulzus-zavar, hamis célok és fésűs spektrumú zavar voltak tapasztalhatók. A gyakorlást negatívan befolyásolta, hogy az adott zavarfajta több esetben csak egy-két 22 RAP Recognised Air Picture Azonosított Légihelyzetkép 23 LAP Local Air Picture Helyi Légihelyzetkép 126

23 VÉDELMI ELEKTRONIKA körülfordulásig volt észlelhető. A zavarvédelmi eljárások hatékonysága többségében 5 45 % között volt. PRV 16 (THIN SKIN): a radarállomáson a zavarás során folyamatos és pulzáló aktív zajzavar; modulált zavarjelek; szinkron és aszinkron válaszimpulzus-zavarok, hamis célok; tripla idővonal volt megfigyelhető. A zavarvédelmi eljárások hatékonysága: %. KUB (SA 6): a légvédelmi rakétakomplexumokon a zavarás eredményei változó intenzitású folyamatos aktív zajzavar; aszinkron válaszimpulzus zavar; szinkron, távolságban elhúzó válaszimpulzus-zavar, hamis célok, adott irányban céljel sorozat; rakéta célvesztése, bizonytalan célkövetés. Zavarvédelmi eljárások hatékonysága: %. MISTRAL: a légvédelmi rakétakomplexumokon a zavarás következtében hamis célok (szinkron válaszimpulzusok), gyakran a zavarás irányával ellentétes oldalon, egy vonalon tömörülve; a berendezés által generált piros zavarirány-jel és redukált automatakutatás volt tapasztalható. Zavarvédelem hatásossága: %. 127

24 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN 128 Összegzés A résztvevő állomány felkészült a saját technikai eszközök kezeléséből, megértette a gyakorlat rendeltetését, célját és követelményeit, jó szinten felismerte a különböző típusú zavarokat és hatékonyan alkalmazta a védelmi rendszabályokat és eljárásokat. Jártasságot szerzett az elektronikai zavarviszonyok között folytatott célfelderítés és követés tevékenységben. Az FDC, SZT 68U/M, P 18/M és PRV 16 kezelői állománya jól hajtotta végre feladatát, de a rakétaosztályok SZURN és MCP kezelői is nagyon lelkiismeretesen tevékenykedtek. A zavarás elleni tevékenység felderítő tisztek általi megfigyelését nehezítette, hogy az FDC-ben felderítő munkahely nem került kialakításra. Ez a feladat a szakkezelők munkájának zavarása nélkül helyhiány miatt a felderítő és a tűzvezető radaroknál sem oldható meg. A gyakorlás során az alárendeltek részéről az adatszolgáltatás, illetve az FDC-ben az FDO és a CRC-ben levő összekötő tiszt közötti kapcsolattartás folyamatos volt. A tevékenységről fénykép- és video kontrol anyag készült, ami a feldolgozást követően nagymértékben segíti és segítheti a radarkezelők elektronikai hadviselési kiképzését, felkészítését. Az elkészült anyagok felhasználása, az ismeretek felelevenítése minden részvevő számára hasznos. A NATINEADS gyakorlat nagyon jól szolgálta a radarkezelő és légvédelmi beosztású szakállomány elektronikai hadviselés környezetben végrehajtandó szakfeladataira való felkészítését. A teljes resztvevő állomány megtapasztalhatta, hogy az egyes zavartípusoknak milyen hatása van, vagy lehet a különböző hullámtartományú radarokra. Gyakorlatot szerezhettek bonyolult körülmények között a légi célok követésében, megkülönböztetésében, zavar körülményei közötti tűzvezetésben, a zavarvédelmi eljárások begyakorlásában, és megtapasztalhatták, hogy technikai eszközeik ismerete és magas szintű jártassággal történő kezelése hozzásegíti őket feladataik maradéktalan ellátásához. Gyakorlatot és jártasságot szereztek a zavarok elhárításában, NATO követelményeknek megfelelő jelentésében.

25 VÉDELMI ELEKTRONIKA A felhalmozott tudásanyagot folyamatosan frissíteni kell, és azt alapvetően a 12 Arrabona légvédelmi rakétaezred, de tágabb értelemben a Magyar Honvédség állományának okulására terjeszteni kell. A megszerzett tapasztalatokat meg kell osztani a MH 59. Szentgyörgyi Dezső Repülőbázis GRIPEN (JAS 39) elektronikai hadviselési szakembereivel. Részt kell vállalni a GRIPEN-ek elektronikai hadviselési adatbázisának feltöltésében. A Zrínyi Miklós Nemzetvédelmi Egyetem oktatóinak rendelkezésre kell bocsátani az eddig elkészült összes anyagot, hogy be tudják építeni a légvédelmi-, és rádiótechnikai hallgatói állomány felkészítésébe. Az elkövetkező években is szükséges lesz az ilyen típusú gyakorlatok folytatása, melyen az újonnan rendszerbe lépő állományt is fel lehet készíteni az esetleges váratlan körülményekre. Amennyiben az ilyen típusú gyakorlatokon a rádiótechnikai és légvédelmi szakállomány nem tud megfelelő jártasságra szert tenni, akkor annak hiánya komolyan veszélyeztetheti egy NATO misszióba kitelepítésre kerülő csoportosítás veszteség nélküli hazatelepülésének esélyeit. 129

26 A LÉGVÉDELMI RAKÉTACSAPATOK ELEKTRONIKAI HADVISELÉSI FELKÉSZÍTÉSÉNEK TAPASZTALATAI A ÉVI NATO GYAKORLAT ALAPJÁN Felhasznált irodalom 1. Tandari Ferenc alez.: A rádiólokációs zavarok formái és az ellenük való tevékenység lehetőségei (MH LEP Veszprém, 2002) 2. Saját jegyzet a légvédelmi alegységek harci munkájához (Hajnal Zsigmond) 3. Műszaki leírás I. kötet, Léfe 287 / P-18 / 4. Üzemeltetési szakutasítás, Léfe 295 / P-18 / /0249 SzT-69U rádiólokátor állomás általános ismertetése /0234 Kézikönyv az SzT-68M rádiólokátor állomáskezelő sorállomány szaktechnikai kiképzéséhez 7. 16/342 SHORAR MCP equipment description operation 8. (2005) 9. (2005) htm (2005) 130
