1 Fázisjavító berendezések és kondenzátorok Termékkatalógus Energiaveszteség kizárva! Felhasználói információk 5.5

2 Üdvözlöm Önt, mint a KRL Kontrol katalógusának olvasóját. Kropkó László András ügyvezető igazgató Nagy örömömre szolgál, hogy köszönthetem régi és új partnereinket cégünk legújabb termékkatalógusának bevezetőjében. A KRL Kontrol közel 25 éves fennállása alatt a hazai fázisjavítás egyik legmeghatározóbb szereplő jévé vált. Kiváló minőségű fázisjavító beren de zéseket és kondenzátorokat kínálunk ügyfeleink számára versenyképes áron, emellett teljes körű, országos szerviz szolgáltatást is nyújtunk. A 2012-es évet követően berendezéseinket és szolgáltatásainkat az európai elvárásoknak megfelelően alakítottuk át. Ennek köszönhetően termékeink megfelelnek a legszigorúbb európai és magyar szabványoknak. Berendezéseink minősítést kaptak az EN :2011 és az EN :2011 szabványoknak való megfelelésről, kondenzátoraink pedig rendelkeznek az IEC 61921:2003 minősítéssel. Az elmúlt 3 év kitartó és következetes munkája meghozta az eredményét, szeptember 3-án a Parlament felsőházi termében ismét átvettük a Magyar Termék Nagydíjat. Cégünk immár másodszor részesült ebben a magas kitüntetésben. A KRL berendezései jelentősen segítik az ún. Európa 2020 stratégiát, melynek értelmében 2020-ra 20%-kal csökkenteni kell az üvegházhatást okozó gázok kibocsátásának mértékét, 20%-kal növelni kell a megújuló energiaforrások arányát, illetve 20%-kal növelni kell az energiahatékonyságot. Fázisjavító berendezéseink alkalmazásával ügyfeleink ezen közös célok elérését is támogatják. Új katalógusunkban bemutatjuk a legkorszerűbb kis- és középfeszültségű fázisjavítási módokat és berendezéseket. és közben már íródik a következő fejezet december Ügyfélszolgálatunk a kék számon helyi tarifával hívható az ország bármely pontjáról. A jö vő ben le gyen Ön is a part ne rünk! Hív jon, hogy se gít hes sünk!

3 Energiaveszteség kizárva! Tartalomjegyzék ELMÉLET (táblázatok) ÉPÍTŐELEMEK FÁZISJAVÍTÓ BERENDEZÉS BEKÖTÉSE RT TÍPUSÚ FÁZISJAVÍTÓ BERENDEZÉS, NORMÁL ÉS ALACSONYAN SZENNYEZETT HÁLÓZATRA FALISZEKRÉNYBEN MAGYAR TERMÉK NAGYDÍJ FS TÍPUSÚ FÁZISJAVÍTÓ BERENDEZÉS, NORMÁL ÉS ALACSONYAN SZENNYEZETT HÁLÓZATRA ÁLLÓSZEKRÉNYBEN FO7 TÍPUSÚ FOJTOTT FÁZISJAVÍTÓ BERENDEZÉS, ERŐSEN SZENNYEZETT HÁLÓZATRA ÁLLÓSZEKRÉNYBEN ElEcTRocoM NAGYDÍJ Fo TÍpus MAGYAR TERMÉK NAGYDÍJAT KApoTT 2015-bEN FO1 TÍPUSÚ FOJTOTT FÁZISJAVÍTÓ BERENDEZÉS, ERŐSEN SZENNYEZETT HÁLÓZATRA ÁLLÓSZEKRÉNYBEN ElEcTRocoM NAGYDÍJ FO TÍPUS MAGYAR TERMÉK NAGYDÍJAT KApoTT 2015-bEN FOT7 TÍPUSÚ FOJTOTT TIRISZTOROS FÁZISJAVÍTÓ BERENDEZÉS, ERŐSEN SZENNYEZETT HÁLÓZATRA ÁLLÓSZEKRÉNYBEN ElEcTRocoM NAGYDÍJ FOT1 TÍPUSÚ FOJTOTT TIRISZTOROS FÁZISJAVÍTÓ BERENDEZÉS, ERŐSEN SZENNYEZETT HÁLÓZATRA ÁLLÓSZEKRÉNYBEN ElEcTRocoM NAGYDÍJ FoTs7 FoJToTT MáGNEsKApcsolós És TiRiszToRos berendezés, ERŐSEN SZENNYEZETT HÁLÓZATRA FoTs1 FoJToTT MáGNEsKApcsolós És TiRiszToRos berendezés, ERŐSEN SZENNYEZETT HÁLÓZATRA FsM TÍpusú FázisJAvÍTó MoDul- NORMÁL ÉS ALACSONYAN SZENNYEZETT HÁLÓZATRA FoM TÍpusú FázisJAvÍTó MoDul- ERősEN SZENNYEZETT HÁLÓZATRA FOTM TÍPUSÚ TIRISZTOROS MODUL BERENDEZÉS, ERŐSEN SZENNYEZETT HÁLÓZATRA MÁR AZ FO FOJTÓZOTT BERENDÉSÜNK IS DÍJAZOTT! AKTÍV FELHARMONIKUS SZŰRŐ BERENDEZÉS ipar NApJAi NAGYDÍJ söntfojtók KApAciTÍv FoGYAszTás KoMpENzálásáRA TRK, TRK-Fo KoNDENzáToRoK K-TÍpus, TRANszFoRMáToRoK EGYEDi berendezések, MoToRoK EGYEDi KoMpENzálásA KözÉpFEszülTsÉGű KoNDENzáToRoK Az MsD öngyógyuló KoNDENzáToRoK KoNsTRuKciós JEllEMzői KülöNlEGEs KoNDENzáToRoK FoGYAszTásMÉRőK HÁROMFÁZISÚ MŰSZEREK ÉS HÁLÓZATI ANALIZÁTOROK ENERGiAMENEDzsMENT HőKAMERás vizsgálat ENERGETiKAi TANácsADás HÁLÓZATI ANALÍZIS, MÉRÉS országos szerviz szolgáltatás, KARbANTARTás TANÚSÍTVÁNYOK

4 A szükséges kompenzáció értéke táblázatból (tg j tg j1) ez a kis táblázat sokat segíthet Tényezők táblázata a kívánt cos j meghatározásához Adott Kívánt teljesítménytényező cosj 2 tgfi cosfi 0,83 0,84 0,85 0,86 0,87 0,88 0,89 0,9 0,91 0,92 0,93 0,94 0,95 0,96 0,97 0,98 0,99 1 1,73 0,5 1,06 1,09 1,11 1,14 1,17 1,19 1,22 1,25 1,28 1,31 1,34 1,37 1,4 1,44 1,48 1,53 1,59 1,73 1,68 0,51 1,02 1,04 1,07 1,09 1,12 1,15 1,18 1,2 1,23 1,26 1,29 1,32 1,36 1,4 1,44 1,48 1,54 1,69 1,64 0,52 0,97 1 1,02 1,05 1,08 1,1 1,13 1,16 1,19 1,22 1,25 1,28 1,31 1,35 1,39 1,44 1,5 1,64 1,6 0,53 0,93 0,95 0,98 1,01 1,03 1,06 1,09 1,12 1,14 1,17 1,21 1,24 1,27 1,31 1,35 1,4 1,46 1,6 1,56 0,54 0,89 0,91 0,94 0,97 0,99 1,02 1,05 1,08 1,1 1,13 1,16 1,2 1,23 1,27 1,31 1,36 1,42 1,56 1,52 0,55 0,85 0,87 0,9 0,93 0,95 0,98 1,01 1,04 1,06 1,09 1,12 1,17 1,19 1,23 1,27 1,32 1,38 1,52 1,48 0,56 0,81 0,83 0,86 0,89 0,91 0,94 0,97 1 1,02 1,05 1,09 1,12 1,15 1,19 1,23 1,28 1,34 1,48 1,44 0,57 0,77 0,8 0,82 0,85 0,88 0,9 0,93 0,96 0,99 1,02 1,05 1,08 1,11 1,15 1,19 1,24 1,3 1,44 1,41 0,58 0,73 0,76 0,79 0,81 0,84 0,87 0,89 0,92 0,95 0,98 1,01 1,04 1,08 1,11 1,15 1,2 1,26 1,41 1,36 0,59 0,7 0,72 0,75 0,78 0,8 0,83 0,86 0,89 0,91 0,94 0,97 1,01 1,04 1,08 1,12 1,17 1,23 1,37 1,33 0,6 0,66 0,69 0,71 0,74 0,77 0,79 0,82 0,85 0,88 0,91 0,94 0,97 1 1,04 1,08 1,13 1,19 1,33 1,3 0,61 0,63 0,65 0,68 0,71 0,73 0,76 0,79 0,82 0,84 0,87 0,9 0,94 0,97 1,01 1,05 1,1 1,16 1,3 1,27 0,62 0,59 0,62 0,65 0,67 0,7 0,73 0,75 0,78 0,81 0,84 0,87 0,9 0,94 0,97 1,02 1,06 1,12 1,27 1,23 0,63 0,56 0,59 0,61 0,64 0,67 0,69 0,72 0,75 0,78 0,81 0,84 0,87 0,9 0,94 0,98 1,03 1,09 1,23 1,2 0,64 0,53 0,56 0,58 0,61 0,63 0,66 0,69 0,72 0,75 0,78 0,81 0,84 0,87 0,91 0,95 1 1,06 1,2 1,17 0,65 0,5 0,52 0,55 0,58 0,6 0,63 0,66 0,69 0,71 0,74 0,77 0,81 0,84 0,88 0,92 0,97 1,03 1,17 1,14 0,66 0,47 0,49 0,52 0,55 0,57 0,6 0,63 0,65 0,68 0,71 0,74 0,78 0,81 0,85 0,89 0,94 1 1,14 1,11 0,67 0,44 0,46 0,49 0,52 0,54 0,57 0,6 0,62 0,65 0,68 0,71 0,75 0,78 0,82 0,86 0,91 0,97 1,11 1,08 0,68 0,41 0,43 0,46 0,49 0,51 0,54 0,57 0,59 0,62 0,65 0,68 0,72 0,75 0,79 0,83 0,88 0,94 1,08 1,05 0,69 0,38 0,4 0,43 0,46 0,48 0,51 0,54 0,57 0,59 0,62 0,65 0,69 0,72 0,76 0,8 0,85 0,91 1,05 1,02 0,7 0,35 0,37 0,4 0,43 0,45 0,48 0,51 0,54 0,56 0,59 0,63 0,66 0,69 0,73 0,77 0,82 0,88 1,02 0,99 0,71 0,32 0,35 0,37 0,4 0,43 0,45 0,48 0,51 0,54 0,57 0,6 0,63 0,66 0,7 0,74 0,79 0,85 0,99 0,96 0,72 0,29 0,32 0,34 0,37 0,4 0,42 0,45 0,48 0,51 0,54 0,57 0,6 0,64 0,67 0,71 0,76 0,82 0,96 0,94 0,73 0,26 0,29 0,32 0,34 0,37 0,4 0,42 0,45 0,48 0,51 0,54 0,57 0,61 0,64 0,69 0,73 0,79 0,94 0,91 0,74 0,24 0,26 0,29 0,32 0,34 0,37 0,4 0,43 0,45 0,48 0,51 0,55 0,58 0,62 0,66 0,71 0,77 0,91 0,89 0,75 0,21 0,24 0,26 0,29 0,32 0,34 0,37 0,4 0,43 0,46 0,49 0,52 0,55 0,59 0,63 0,68 0,74 0,88 0,86 0,76 0,18 0,21 0,24 0,26 0,29 0,32 0,34 0,37 0,4 0,43 0,46 0,49 0,53 0,56 0,6 0,65 0,71 0,86 0,83 0,77 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,37 0,4 0,43 0,47 0,5 0,54 0,58 0,63 0,69 0,83 0,8 0,78 0,13 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,38 0,41 0,44 0,47 0,51 0,55 0,6 0,66 0,8 0,78 0,79 0,1 0,13 0,16 0,18 0,21 0,24 0,26 0,29 0,32 0,35 0,38 0,41 0,45 0,48 0,53 0,57 0,63 0,78 0,75 0,8 0,08 0,1 0,13 0,16 0,18 0,21 0,24 0,27 0,29 0,32 0,36 0,39 0,42 0,46 0,5 0,55 0,61 0,75 0,72 0,81 0,05 0,08 0,1 0,13 0,16 0,18 0,21 0,24 0,27 0,3 0,33 0,36 0,4 0,43 0,47 0,52 0,58 0,72 0,7 0,82 0,03 0,05 0,08 0,11 0,13 0,16 0,19 0,21 0,24 0,27 0,3 0,34 0,37 0,41 0,45 0,5 0,56 0,7 0,67 0,83 0 0,03 0,05 0,08 0,11 0,13 0,16 0,18 0,22 0,25 0,28 0,31 0,34 0,38 0,42 0,47 0,53 0,67 0,65 0,84 0 0,03 0,05 0,08 0,11 0,13 0,16 0,19 0,22 0,25 0,28 0,32 0,35 0,4 0,44 0,5 0,65 0,62 0,85 0 0,03 0,05 0,08 0,11 0,14 0,16 0,19 0,23 0,26 0,29 0,33 0,37 0,42 0,48 0,62 0,59 0,86 0 0,03 0,05 0,08 0,11 0,14 0,17 0,2 0,23 0,26 0,3 0,34 0,39 0,45 0,59 0,57 0,87 0 0,03 0,06 0,08 0,11 0,14 0,17 0,2 0,24 0,28 0,32 0,36 0,42 0,57 0,54 0,88 0 0,03 0,06 0,08 0,11 0,15 0,18 0,21 0,25 0,29 0,34 0,4 0,54 0,51 0,89 0 0,03 0,06 0,09 0,12 0,15 0,18 0,22 0,26 0,31 0,37 0,51 0,46 0,9 0 0,03 0,06 0,09 0,12 0,16 0,19 0,23 0,28 0,34 0,48 0,45 0,91 0 0,03 0,06 0,09 0,13 0,16 0,21 0,25 0,31 0,46 0,42 0,92 0 0,03 0,06 0,1 0,13 0,18 0,22 0,28 0,43 0,39 0,93 0 0,03 0,07 0,1 0,14 0,19 0,25 0,4 0,36 0,94 0 0,03 0,07 0,11 0,16 0,22 0,36 0,33 0,95 0 0,04 0,08 0,13 0,19 0,33 0,29 0,96 0 0,04 0,09 0,15 0,29 0,25 0,97 0 0,05 0,11 0,25 0,2 0,98 0 0,06 0,2 Q P A fenti példa szerint ha 0,6 P A méretezéshez és típusválasztáshoz kérje mérnökeink ingyenes segítségét. 2

5 Energiaveszteség kizárva! Fix kompenzációk meghatározása A következőkben néhány méretezési útmutatót adunk az aszinkron motorok egyedi és a transzformátorok üresjárati kompenzációjához. Motor teljesítmény kw 2 pólus 3000/perc MOTOROK FIX KOMPENZÁCIÓJA Kondenzátor teljesítmény kvar (fordulatszám függvényében) 4 pólus 1500/perc 6 pólus 1000/perc 8 pólus 750/perc 12 pólus 500/perc 2,5 1,25 1,25 1,25 2,5 2,5 5 2,5 2,5 2,5 3,75 3,75 7,5 2,5 2,5 3, ,5 3, , ,25 7, , , , ,5 7, ,5 17, , ,5 12,5 17,5 17, , , , , , , , , , , , , , , , , ,5 67, SZÁRAZ TRANSZFORMÁTOROK FIX KOMPENZÁCIÓJA Transzformátor névleges teljesítménye kva Kondenzátor teljesítmény kvar , , ,5 olajos transzformátor esetén emelje az értéket 20%-al ,

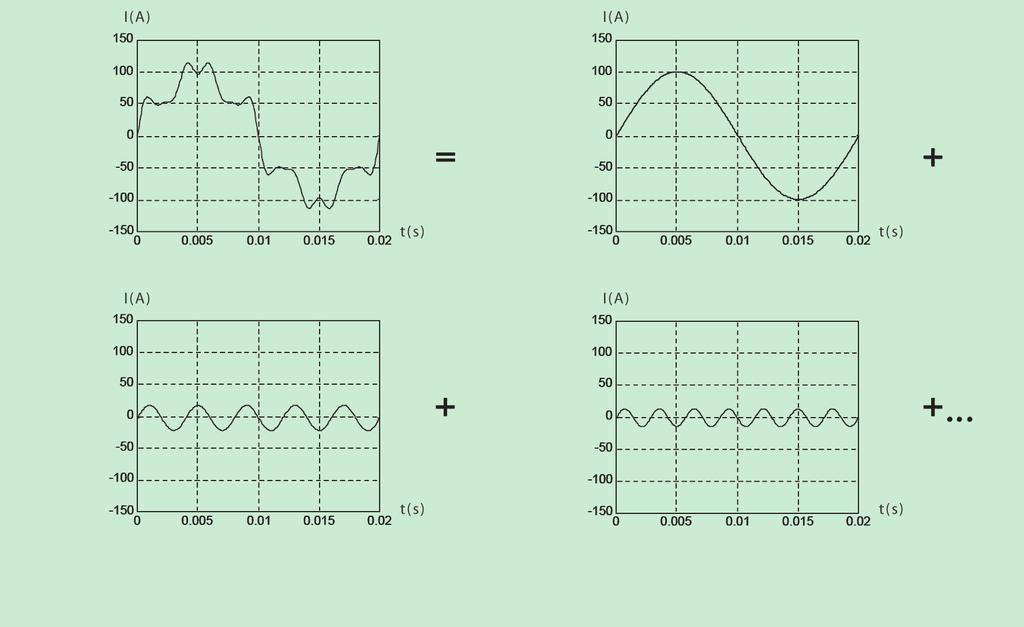

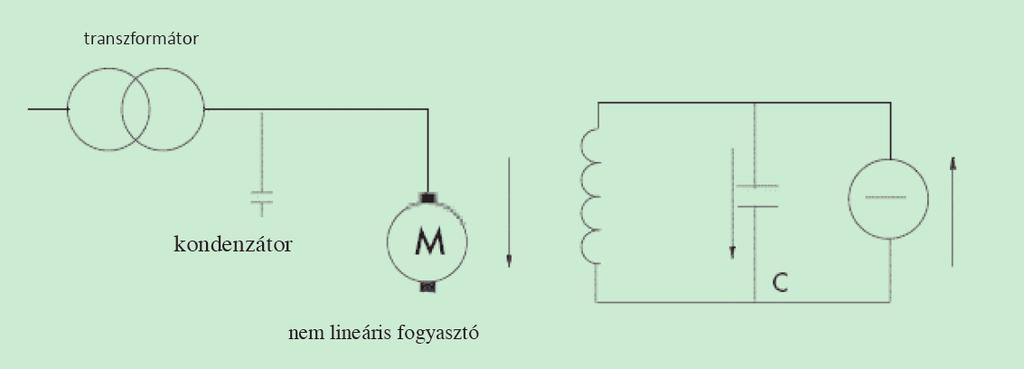

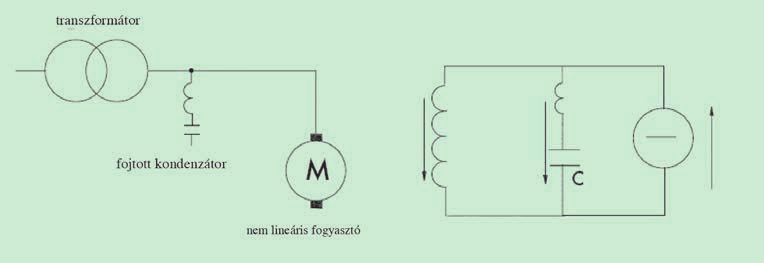

6 Kom pen zá lás fel har mo nikusokkal terhelt hálózatban A teljesítményelektronika fel tar tóz tat ha tat lan elterjedése követ kez té ben jelentősen megnőtt a nem li ne á ris fo gyasz tó k aránya. A nem li ne á ris fo gyasz tók a szi nu szos há ló za ti fe szült ség rá kap cso lása kor nem szi nu szos ára mot vesz nek fel a há ló zat ból. Ez a torzult áram Fou ri er transzformációval fel bont ha tó az 50 Hz frek ven ci á jú alap har mo ni kus ra és a rá ra kó dó fk = k x 50 Hz frekven ci á jú fel har mo ni ku sok ra. I = I 1 + I 2 + I I k A fogyasztó torzításának mértékére bevezetett mérőszám az áramra vonatkozó teljes harmonikus torzítás (THD I ), valamint az egyedi harmonikus torzítás (D I ): ahol: I 1 az alapharmonikus áram, I k a k. harmonikus áram Felharmonikusokat termelő berendezések: Időben állandó: telítődő vasmagot tartalmazó fogyasztók információ technológiai berendezések kompakt fénycső elektronikus előtéttel Lassan változó: fényerő szabályozó lámpák, fénymásolók tirisztorral szabályozott berendezések mikrohullámú sütők Gyorsan változó: fordulatszám szabályozott berendezések impulzusszélesség modulált inverteres hajtások hegesztőberendezések Felharmonikus vizsgálat, terhelés alatti mérés 5000A-ig, EN50160 szerint. 4

7 Energiaveszteség kizárva! A felharmonikusok által okozott káros hatások: téves védelmi működések (pl. bekapcsolási áramlökésre beindul a transzformátor differenciálvédelme), hálózati rezonancia egyes harmonikus rendszámokon (ez feszültség és áram túlterhelést okozhat), gyújtásszögvezérelt berendezések hibás vezérlése, hálózati elemek túlterhelődése, túlmelegedése (kábelek, transzformátorok, biztosító aljzatok stb.), fázisjavító kondenzátorok meghibásodása. Az üze mel te tő szá má ra legnagyobb veszélyt a melegedés, a biztosítók kiolvadása, a melegedési többletveszteség és a hálózati rezonancia kialakulása okozza, amely a hálózati reaktancia és a kondenzátor között keletkezik. L hl L hc L h L cc Hálózati rezonancia: ahol S z a hálózat zárlati teljesítménye Q c kondenzátor teljesítmény A rezonancia pont általában az 5. és 7. harmonikus körül alakul ki. A rezonancia elkerüléséhez fojtótekerccsel ellátott kondenzátor telep alkalmazása szükséges, amely a soros rezonancia pont alatt kapacitásként, felette pedig induktivitásként viselkedik, így nem erősíti a hálózaton jelenlévő harmonikusokat és ellátja a meddőenergia kompenzálást. Fontos, betartandó szabály: Ha a transzformátor névleges teljesítményének 30%-ánál több kondenzátor kell a kompenzá lás hoz, csak foj tott fázisjavító berendezés telepíthető. Nem javasolt nem fojtott fázisjavító berendezéseket fojtott berendezésekkel vagy szűrőkörökkel párhuzamosan ugyanazon transzformátoron üzemeltetni, mert ebben az esetben rezonan ciák alakulnak ki, a felerősödő felharmonikusok kritikus tartományba eshetnek. A felharmonikus áramok a hálózat ohmos elemein és főleg a transzformátoron jelentős wattos veszteséget hoznak létre. L f L hl L hc L h L cc A fojtott fázisjavító berendezések: kompenzálják az induktív meddő energiát elkerülik a felharmonikusokkal létrejöhető rezonanciajelenségeket hangfrekvenciás körvezérlő berendezésekhez is alkalmasak nem erősíti a hálózaton előforduló harmonikusokat A gyakorlatban használt fojtások: 7%-os fojtás ( 189 Hz) 14%-os fojtás (134 Hz) 5

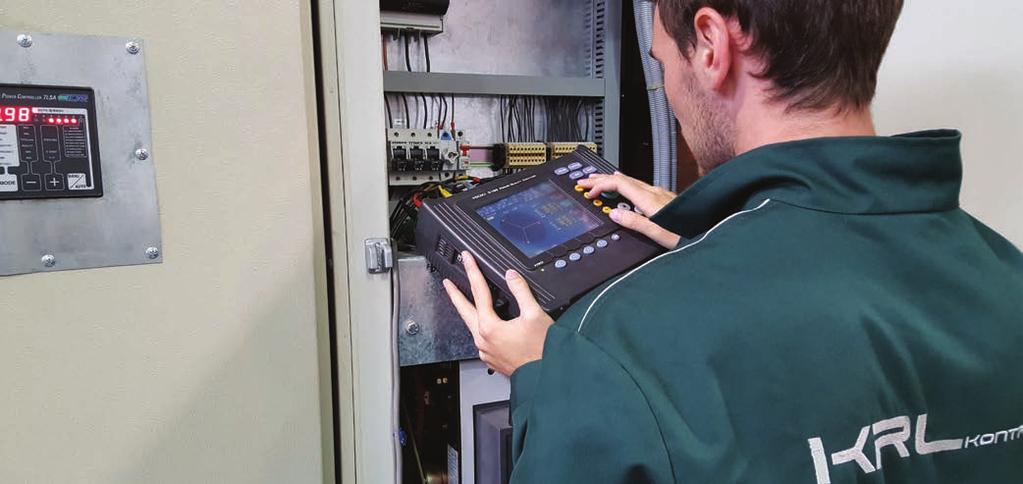

8 Projekttervezési útmutató 1. Határozza meg a szükséges meddő teljesítmény értékét, válassza ki a kívánt cosj eléréséhez szükséges kondenzátor mennyiséget. 2. Tervezze meg a kondenzátorok fokozatkiosztását olyan módon, hogy a legkisebb fokozat az összteljesítmény 10-15%-a körül legyen. A nagyon érzékeny fokozatkiosztás (5-10%) nem hasznos, mert ez túl sok kap csoláshoz vezetne, ami feleslegesen terheli a berendezést. 3. Próbálja úgy tervezni a kondenzátor fokozatot, hogy az szabványos kvar érték legyen és annak többszörösei. 4. Mérje meg a főbetáplálási ponton az áram harmonikus tartalmat kondenzátorok nélkül minden üzemállapotban (THD I ). 5. Mérje meg a feszültség harmonikus tartalmat (THD U ). 6. Az eredő harmonikusok közül a THD I > 20% vagy THD U > 3% (kondenzátor nélkül mérve)? Ha igen, akkor alkalmazzon fojtott fázisjavító berendezést. Ha nem, akkor alkalmazhat hagyományos fázisjavító berendezést, de ellenőrizze le a többi pontot is. 7. A 3. áram harmonikus I 3 > 0.2*I5? Ha igen, alkalmazzon 14%-osan fojtott fázisjavító berendezést. Ha nem, alkalmazzon 7%-osan fojtott fázisjavító berendezést. 8. Ha a THD U : 3-5% akkor alkalmazzon 7%-osan fojtott fázisjavító berendezést 5-10% akkor alkalmazzon 14%-osan fojtott fázisjavító berendezést >10% akkor kérjük, vegye fel velünk a kapcsolatot egy speciális felharmonikus szűrő méretezésére. 9. Válassza ki a megfelelő berendezést katalógusunkból a meddő teljesítmény, a feszültség és a hálózati frekvencia, valamint az előre meghatározott fojtási tényező függvényében. THD I THD I Ha kérdése van, kérje mérnökeink ingyenes segítségét. 6

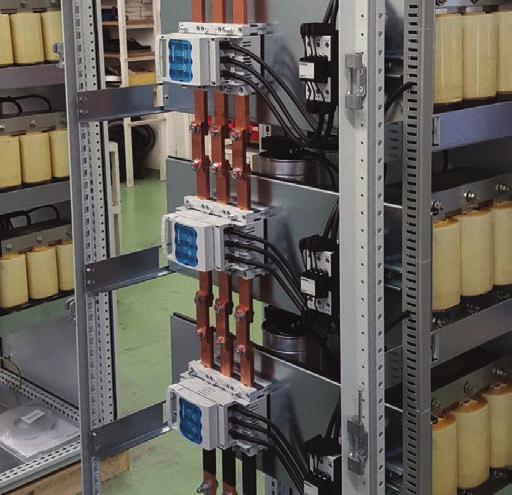

9 Energiaveszteség kizárva! Kompenzációs módok Egye di kom pen zá lás Az egye di kom pen zá lás nál az induktív med dő tel je sít mény köz vet le nül a fo gyasz tónál van kikompenzálva. A fogyasztó és a kondenzátor egy kapcsolási egységet képez. Ebben az esetben a hálózat minden része mentesül a meddő áramok veszteséget okozó hatásától, a tápvezetékek keresztmetszete csökkenthető. Az egye di kom pen zá lást fő leg aszink ron mo to rok hoz, transz for má to rok hoz, egyen irá nyí tós he gesz tők höz, va la mint ki sü lé ses fénycsövekhez hasz nál ják. a betáp kábel is tehermentesül a meddô áramoktól Transzformátor Fôkapcsoló Egye di kom pen zá lás Cso port kom pen zá lás A csoportkompenzáció esetében több, általában egymáshoz közel elhelyezkedő, egyidejűleg működő induktív fogyasztó van összefogva és egy fix kondenzátorral közösen kompenzálva. Ezt a kompenzációs módot például több motor vagy csoportos világító berendezések esetében alkalmazzák. Ügyelni kell arra, hogy az egyes fogyasztók és a kompenzáló berendezések közti vezetékszakaszok nem mentesülnek a meddő áramok hatásaitól, ezért ezek keresztmetszete nem csökkenthető az egyedi kompenzálásnál leírtaknak megfelelően. 3 M Fogyasztó Transzformátor Fôkapcsoló Fix kondenzátor Csoport kom pen zá lás Köz pon ti kom pen zá lás Nagy és összetett fogyasztási helyeken a főelosztóban lévő központi, és az alelosztókban csatlakoztatott automatikus kondenzátor csoportokkal gazdaságos megoldani a fázisjavítást. Ekkor a szabályozó automatika a szükséges mennyiségű kondenzátort kapcsolja a hálózatra. A köz pon ti kom pen zá ció elő nye az egy sze rű bő ví thetőség, karbantartás és felügyelet. Fix kondenzátor M M M Fogyasztók Transzformátor Központi kom pen zá lás Fôkapcsoló Áramválató egy jó és gazdaságos megoldás 3 M Fogyasztók Automatikus fázisjavító berendezés 7

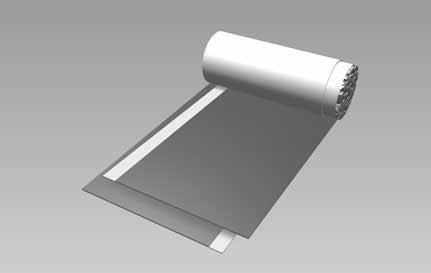

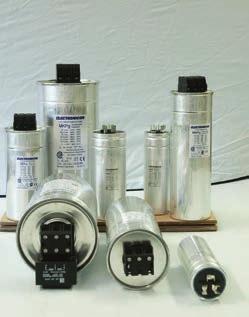

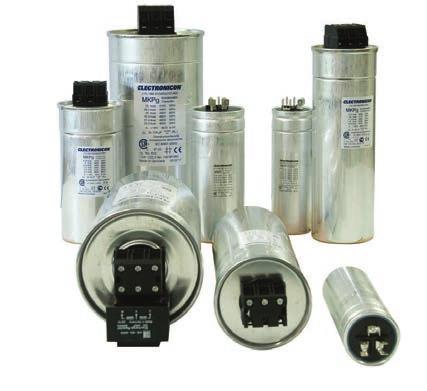

10 Fázisjavító kondenzátoraink különleges kialakítása MKP serlegkondenzátor, mint alapelem Felépítés Berendezéseink legfontosabb elemei a kondenzátorok, ezért nagy hangsúlyt fektetünk a legmagasabb minőségű eszközök alkalmazására. Kondenzátoraink kizárólagos beszállítója a német Electronicon GmbH, melynek csúcsminőségű kondenzátorait világszerte elismerik. Az általunk alkalmazott MKP és MKPg serlegkondenzátoroknál a fegyverzet műanyag fóliájára egyoldalasan felgőzölt alumínium vagy cink-oxid réteg található. A te kercselemek homlokfelületére fémszó rás sal felvitt ón réteg szolgál a fegy ver ze tek kivezetésére. A fegy ver zet te ker cseket egy fá zi sú vagy há rom fá zi sú egy sé gek ké tör té nő kap cso lás után be épí tik az alu mí ni um ser leg be. A le ve gő ká ros (io ni zá ci ós) ha tása i tól sem le ges gáz (N2) tér ki töl tés sel vé di meg a kon den zá torte ker cse ket. A vesz te sé gi tel je sít mény 0,2 W/kvar. Ez a ha gyományos, imp reg nált, pa pír di e lekt ri ku mos és alu fó lia elekt ró dás kon den zá to rok vesz te sé gi tel je sít mé nyé nek ti zed ré sze. Kü lön leges hűtés csak ma ga sabb vé del mi fo ko za tú kap cso ló szek ré nyeknél vagy fojtótekercsek be épí té se ese tén szük sé ge s. Túlnyomásos leszakadás-biztosítás Kü lön le ges elekt ro mos vagy ter mi kus túl ter he lé sek kö vet kez tében, ill. az élet tar tam vé gén gya ko rib bá vál nak az ön gyó gyu lá si fo lya ma tok. Ez ál tal a kon den zá tor ser leg bel se jé ben túl nyo más ke let ke zik. A ru gal mas fe dél fel pú po so dik, a rög zí tett fegy ver zette ker csek és a csat la ko zó kap csok kö zöt ti össze kö tő hu za lok egy re job ban meg fe szülnek, vé gül kri ti kus fe dél ki dom bo ro dás nál el- teljesítménye A kondenzátorok sza kad nak. A ki sza ba du ló nyo más olyan rö vid feszültség függô!! idő alatt ki tá gít ja a szét vá lás he lyét, hogy túl 400 V-on kell rövid az idő a ká ros vil la mos ív kialakulására. a teljesítmény! A le sza ka dá si fo lya mat után a kon den zá tor fegy ver zet te ker csé nek mind egyik pó lu sa lekapcsolódik a há ló zatról. Az MKPg ser leg kon den zá to rok a kör nye zet re néz ve sem le gesek, mi vel az al kal ma zott anya gok minimális kör nye ze ti ter he lést jelentenek. A fém há zak az élet tar tam vé gén új ra hasz no sít ha tók. 8 Biz ton sá gi be ren de zé sek, ön gyó gyu lás Az ön gyó gyu lás kö vet kez té ben az MKP ser leg kon den zá to rok rend kí vül hosszú éle tű ek. Az ön gyógyu lás rö vid ide jű túl fe szültsé gek nél lép fel. Az en nek so rán ke let ke ző át ütés vil la mos ívet hoz lét re, amely köz vet len kör nye ze té ben el pá ro log tat ja a fémré te get. A hi bás rész kö rül meg fe le lő nagy sá gú szi ge te lő fe lü let ma rad vissza. Az ön gyó gyu lás ál ta li ka pa ci tás csök ke nés rend kívül cse kély, 100 pf alatt mo zog. Az ön gyó gyu lá si fo lya mat csak né hány µs idő tar ta mú és a szük sé ges gyó gyu lá si ener gia csak pre cí zi ós mű sze rek kel mér he tő. Tekercs elem Fémezetlen margó Kondenzátor túlnyomásvédelem- működés előtti állapotban FEszülTsÉGsziNTEK TElJEsÍTMÉNYEK MKPg serlegkondenzátorok Szakadási pont Homlokfelület Egyoldalasan gőzölt polipropilén fólia Kondenzátor túlnyomásvédelem-működés utáni állapotban 400V 415V 440V 465V 525V 2,5 2,7 3,0 3,4 4,3 5 5,4 6,1 6,8 8, ,8 12,1 13,5 17,2 12,5 13,5 15,1 16,9 21, ,5 24,2 27,0 34, ,9 30,3 33,8 43,1 Figyelem! A kondenzátorok teljesítményét mindig az aktuális feszültségszinthez kell méretezni.

11 Energiaveszteség kizárva! A fázisjavító berendezés építőelemei Kondenzátor Az MKPg prémium kon den zá tor konst ruk ci ós jel lem zői: spe ci á lis fém gő zölt po lip ro pi lén di e lekt ri kum tér ki töl tés kör nye zet re sem le ges gáz zal (N2) ellenálló képesség a bekapcsolási hatásoknál, a gyakori túláramoknál, túlfeszültségeknél hosszú élet tar tam, nagy meg bíz ha tó ság kör nye zet ba rát ala csony vesz te ség belső szakadószálas kialakítás öngyó gyuló ké pes ség Általános információk: Gyártó: ELECTRONICON Gmbh Kivitel: Háromfázisú serlegkondenzátorok Bekötés: 5 kvar-ig csúszkás, 6.25 kvar-tól sorkapcsos Kapacitás tolerancia: % Max. megengedhető áram: x In Dielektrikum vesztesége: 0.2 W/kvar Teljes kondenzátor veszteség: W/kvar Várható élettartam: > óra Meghibásodási gyakoriság: 3 % Próbafeszültség a kivezetőkön: 800 V AC/2 sec Próbafeszültség a ház és a fegyverzetek között: 3000 V AC/2 sec Vonatkozó szabványok: MSZ EN 60831, IEC 60831, VDE /47, CSA C M1985, UL 810 MKP UHD kondenzátorok: 40 C-tól +70 C-ig; max. feszültség 580V; élettartam óra MKPg kondenzátorok: 20 kvar. 50 C-tól, D hőmérsékleti osztály >20 kvar 50 C-tól, D hőmérsékleti osztály MKP kondenzátorok: 40 C-tól; D hőmérsékleti osztály Megengedhető túlfeszültség, ha U n =400 V: 485 V h/nap 510 V perc/nap 530 V perc/200-szor 575 V perc/200-szor 1350 V.... max. csúcsérték KONDENZÁTOR PARAMÉTEREK: Megengedhető túlfeszültség, ha U n =415 V: 485 V h/nap 510 V perc/nap 530 V perc/200-szor 575 V perc/200-szor 1350 V.... max. csúcsérték Megengedhető túlfeszültség, ha U n =525 V: 580 V h/nap 600 V perc/nap 630 V perc/200-szor 680 V perc/200-szor 1600 V.... max. csúcsérték Q C U N (V) U max (V) f (Hz) C N (µf) I N I max Méretek (mm) Tömeg (kg) Kisütő modul 1, x x x x 151 0,3 nem beépített 2, x 17 3 x x x 151 0,3 nem beépített x 31 3 x x x 155 0,6 nem beépített 6, x 40 3 x x x 164 0,7 beépített x 62 3 x 14 3 x x beépített 12, x 77 3 x 17 3 x x 230 1,3 beépített x 92 3 x 21 3 x x 230 1,3 beépített 18, x 71 3 x 20 3 x x 230 2,1 nem beépített x x 35 3 x x 230 2,3 nem beépített 33, x x 40 3 x x 245 2,5 nem beépített x x 41 3 x x 280 2,6 nem beépített 9

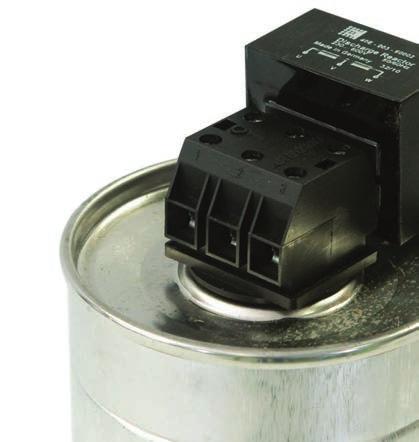

12 Gyorskisütő modul Ha a hagyományos kisütő ellenállások által elért kisülési idők nem elég rövidek, akkor az úgynevezett kisütő tekercs (gyorskisütő modul) alkalmazása indokolt lehet. Ezek alkalmazásával a kondenzátorok kisütési ideje biztonságosan 20 másodperc alá csökkenthető és lehetővé válik az ismételt visszakapcsolás (a megfelelő kapcsoló alkalmazása esetén). A gyorskisütő modul két vasmagos tekercsből áll, nem a megszokott ohmos ellenállásokból. Így sokkal alacsonyabb a hőfejlődés mértéke a berendezésen belül. Ennek eredményeképp a fázisjavító berendezéseknél alkalmazott ventilátoros kényszerhűtés alacsonyabbra méretezhető. Hagyományos kisütő ellenállás működés közben: Legfőbb alkalmazási területek: faipari üzemek vízművek, szennyvízátemelők üzemanyag töltő állomások sütőipari létesítmények Általános tulajdonságok a gyorsan változó terhelésekre Kimondottan kondenzátorok kapcsolására kialakított mágnes kapcsolók. A segédérintkező a fő érintkező előtt záródva előtölti a kondenzátorokat, így csökkenti a bekapcsolási áramlökéseket. Tisztán kapacitív terhelések kapcsolására kizárólag ilyen kialakítású mágneskapcsolók használhatók. Mágneskapcsoló Benedict&Jäger mágneskapcsolók Kompakt kivitel. Kalapsínre vagy panelra szerelhető. Típus Kapcsolható kondenzátor teljesítmény Csatlakozás K3-18k10 12,5 kvar 1,5-4 mm 2 K3-32k00 25 kvar 4-16 mm 2 K3-62k00 50 kvar 4-25 mm 2 K3-90k00 80 kvar 4-70 mm 2 10

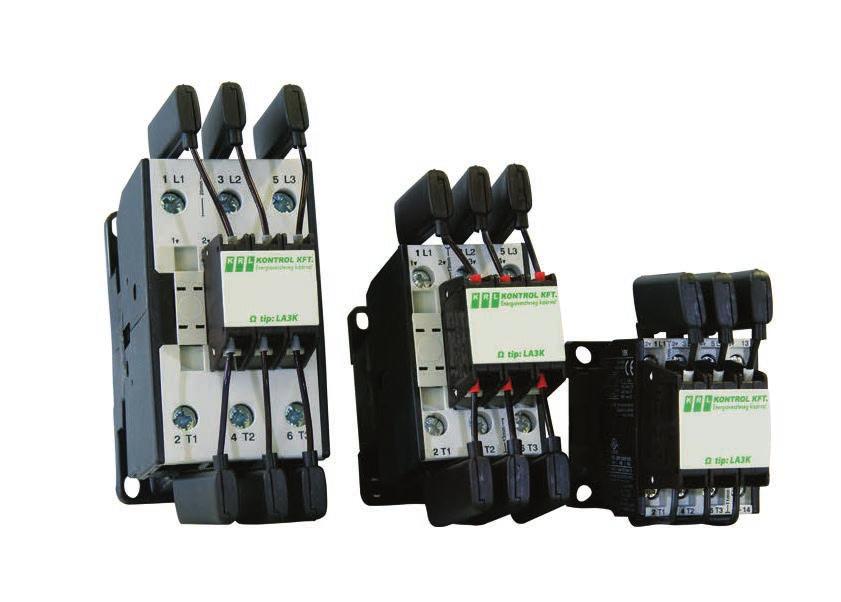

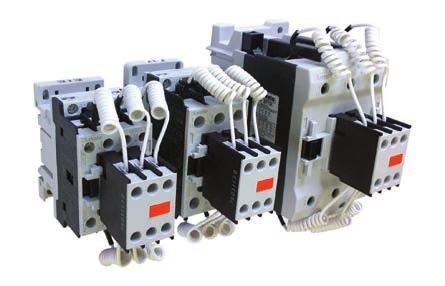

13 Energiaveszteség kizárva! Lovato mágneskapcsolók Robosztus kivitel. Kalapsínre vagy panelra szerelhető. Cserélhető behúzó tekerccsel. Típus BFK1210A230 BFK3200A230 Kapcsolható kondenzátor teljesítmény 12,5 kvar 25 kvar 11 BF70K kvar DCRL 3,5,8 típusú fázisjavító automatikák Csatlakozás villás saru 1-4 mm 2 villás saru 1-10 mm 2 villás saru 6-50 mm 2 bôvíthetô fokozatok 3, 5 (96x96mm) vagy 8 (144x144mm) beépített fokozat U és I THD mérés 15. harmonikusig EXP modulokkal bővíthető (RS-485, további fokozatok, digitális kimenetek...) ikonos LCD kijelző háttérvilágítással KIF, KÖF és feszülségváltós bekötéshez programozható az előlapi infra porton keresztül androidos telefon segítségével Közös jellemzők DCRL FÁZISJAVÍTÓ AUTOMATIKA Modul család Modul típus Funkció Bővíthető további EXP fokozatok két fokozat Digitális EXP relé C/0 be- és kimenet EXP USB Bővíthető RS485-ös interfésszel Optimalizált szabályozó és ventilátor vezérlés Algoritmus a kapcsolások számának csökkentésére Kommunikáció EXP RS-232 Harmonikus védelem EXP RS-485 Belső hőmérséklet érzékelő EXP bővítő modul 11

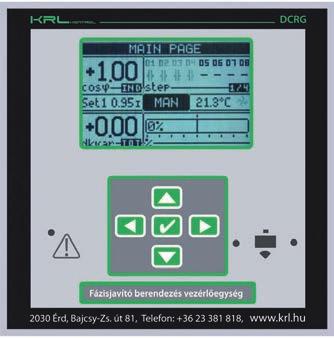

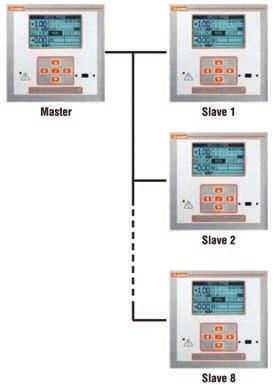

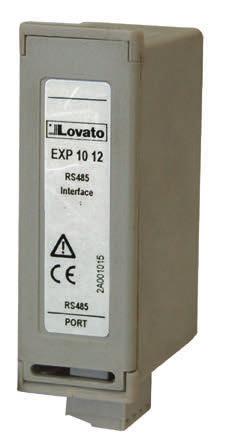

14 DcRG 8 fázisjavító automatika 8 beépített relés kimenet 4 bővíthető modul hely Grafikus LCD kijelző háttérvilágítással KIF és feszültségváltós alkalmazásokhoz Tirisztoros berendezésekhez 3 áramjel bemenet bôvíthetô 14 fokozatig 4 bővítőmodul hely EXP sorozatú bővítő modulokhoz. Hálózat analizátor funkciók Elérhető az EXP bővítőmodul 3 relé kimenettel Áram jelalak megjelenítés Tápfeszültség: V AC Mért feszültség: V Áramjel bemenetek: 3 db /5A vagy /1A Mért paraméterek: áram, feszültség (vonali és fázis), áram és feszültség THD és harmonikus összetevők 31. rendig. Hatásos, kapacitív és induktív teljesítmény és fogyasztás Ethernet RS-485 átjáró GSM modul SMS, riasztáshoz Ethernet kapcsolat RS-485 interface Tirisztoros fokozatok vezérlése Szabadon programozható hibajel logika Valós kondenzátorteljesítmény monitorozása, akár mindhárom fázisban Kis és középfeszültségű alkalmazásokhoz is A Master automatika a Slave automatikák kimeneteit is vezérli BŐVÍTŐ MODULOK Típus Funkció Max. db EXP relé kimenet 4 EXP tirisztor vezérlő kimenet 2 EXP USB 2 EXP RS EXP RS EXP Ethernet 1 EXP Profibus DP 1 EXP GSM+GPRS 1 Fém rögzítőelemek a stabil rögzítéshez. Kiegészítő szigeteléssel IP 54-es védelem kültéri berendezésekhez Előlapi infraport, melyre wi-fi-n vagy USB-n keresztül csatlakoztathat androidos eszközt vagy PC-t. rendszerbe illeszthetô EXP bemenet 2 EXP bemenet 2 kimenet 4 EXP relé kimenet NO/NC 4 EXP analóg bemenet 2 EXP analóg kimenet 2 EXP Kondenzátor harmonikus 4 védelem EXP relé kimenettel 2 12

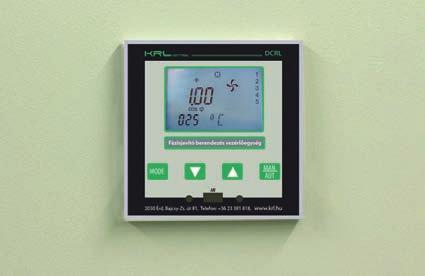

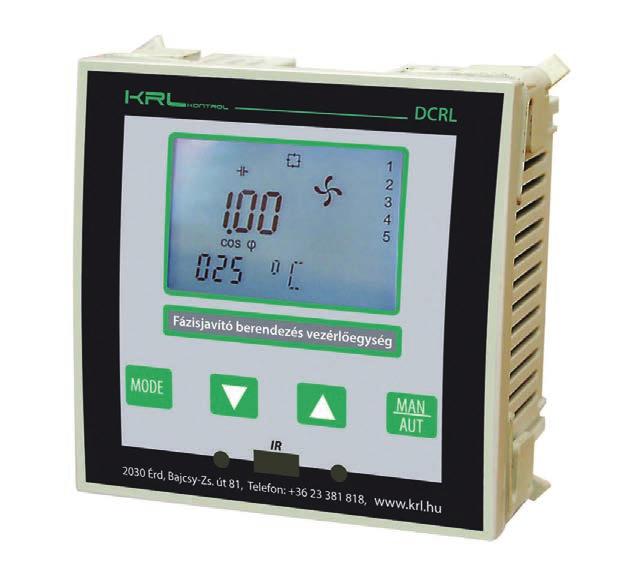

15 Energiaveszteség kizárva! Kezelő felület DCRL3/DCRL8 DcRG8 Kijelző típus Ikonos LCD kijelző háttérvilágítással Grafikus LCD kijelző, 128x80 pixel, háttérvilágítással Gombok 4 gomb 5 gomb LED-ek 1 hibajelző LED Bemenetek Feszültség 2f 3f + N Áram 1f 3 vagy 1f Áramváltó szekunder oldala /5 vagy /1 /5 vagy /1 4 kvadránsos működés n n Kis- és középfeszültségű alkalmazásokba n n Fokozatok Relés kimenetek 3, 5 vagy 8 beépített, 5, 7 vagy 10 az EXP1006-al Tirisztoros kimenetek n (EXP1001-el) Vegyes konfigurációk akár 8+8 Más funkciók Beépített hőmérséklet érzékelő n n Bemenet külső hőérzékelőnek EXP1004 vagy 1016-al Esemény naplózás n Master-slave funkció n Belső változók Küszöb és maximum értékek; Távolról megadható paraméterek; Felhasználói hibajelek; Fogyasztásmérők impulzusainak számlálása Cél értékek Cos fi n 3 cél cos fi Generátoros üzem cos fi-je n n Tan fi n Tokozás Méretek 144x144x44 mm (DCRL8) 144x144x44 mm Védettség IP 54 IP54 (IP65 opció) Működési hőmérséklet C C Tárolási hőmérséklet C C EXP modul kompatibilitás Kommunikációs interfészek EXP USB n n EXP 1011 RS232 n n EXP 1012 n n EXP 1013 Ethernet csak a DCRL8 n EXP 1014 Profibus DP n EXP 1015 GPRS/GSM modem n További fokozatok EXP relé kimenet n n EXP tirisztoros kimenet n EXP relé kimenet n n Digitális be/ki EXP relé NO vagy NC n n EXP bemenet n EXP bemenet, 2 tranzisztoros kimenet n Analóg be/ki n EXP analóg bemenet n EXP analóg kimenet n EXP 1016 Kondenzátorok Harmonikus védelme n régmúlt régmúlt múlt jelen jelen/jövő jelen/jövő 13

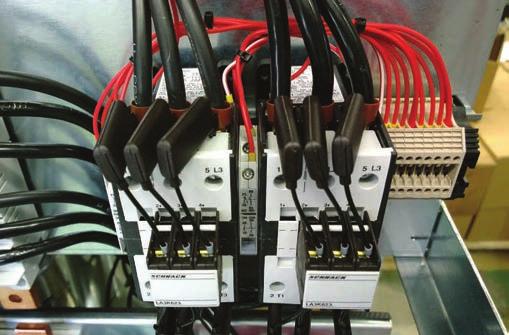

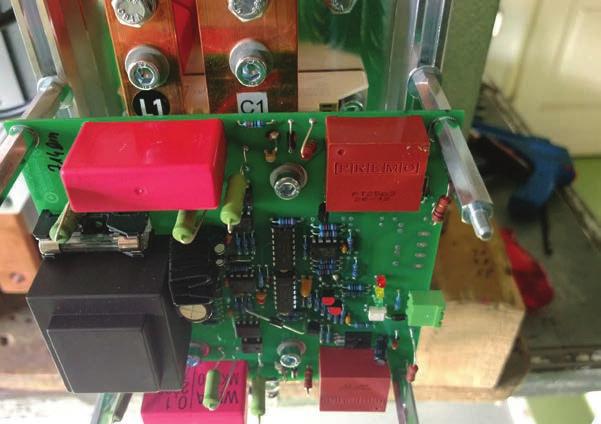

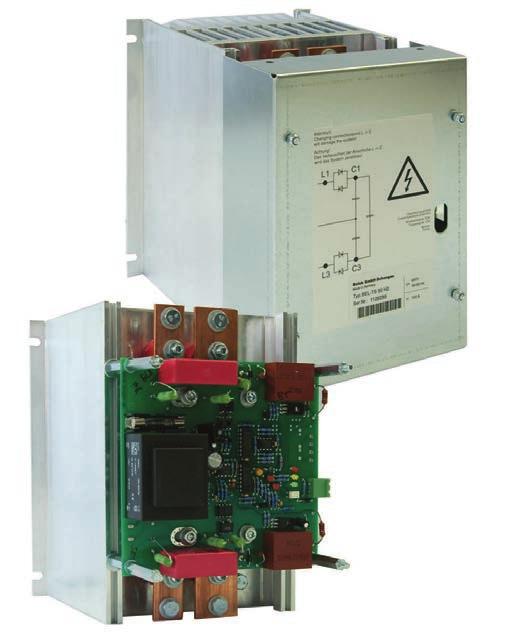

16 TIRISZTOROS KAPCSOLÓ Ha a kondenzátorfokozatok kapcsolása a terhelés dinamikus változása miatt hagyományos mágneskapcsolókkal nem megoldható, akkor tirisztoros kapcsolókat kell alkalmazni. Ezek a kapcsolók rendkívül gyorsan képesek lekövetni a hálózat meddő-teljesítmény igényét, akár 40 milliszekundum alatt képesek bekapcsolni egy fokozatot. További előnyük, hogy mozgó alkatrészeket nem tartalmaznak és nullátmenetnél kapcsolnak, tehát olyan helyeken is alkalmazhatóak, ahol a hagyományos mágneskapcsolók nem (pl. tűzveszélyes helyeken). Bekapcsolási áramlökésektől mentesen kapcsolják a hálózatra a kondenzátorokat, megnövelve azok élettartamát. FOJTÓTEKERCS Ala csony vesz te sé gű, vá ku um ban szá rí tott és imp reg nált réz vagy alumínium te ker cse lé sű, há rom fá zi sú foj tó te kercs el lenáll a csúcs fe szült sé gek nek és hosszú mű kö dé si időtar ta mot biz to sít. Amennyi ben a mű kö dé si hő mér sék let a 125 C fo kot meg ha lad ja, ak kor a be épí tett hő kap cso ló val a te kercs le kapcsol ha tó a há ló zat ról. Gyors kapcsolási folyamat A kondenzátorok tranziens-mentes kapcsolása Kapcsolható kondenzátor-fokozat : 25 kvar; 50 kvar Védettség: IP00 Kapcsolási idő: max. 40 milliszekundum, nullátmenetnél Tömeg: 5 kg Geometriai méretek: 200 x 160 x 210 mm (magasság x szélesség x mélység) Működési hőmérséklet tartomány: C Mű sza ki ada tok: Foj tott fo ko zat tel je sít mé nye: 3,125 6,25 12,5 2x12,5 25 2x kvar Név le ges fe szült ség UR: Frek ven cia: V 50 Hz Foj tá si té nye ző: 7/14% Ki vi tel: Vé dett ség: IP 00 Szi ge te lé si osz tály: Be kö tés: Szi ge te lé si szint: vas ma gos, vá ku u mimp re gnált gyan tá val T 40 E sor ka pocs vagy sín 3 kv In duk ti vi tás tű ré se: ± 3% Alap har mo ni kus ter he lés: I 1 = 1,06 I R Max. fe szült ség har mo ni ku sok: U 3 = 0,5% U R U 5 = 5,0% U R U 7 = 5,0% U R Ter mi kus ter he lés: I th = 1,5 I rms, I th = 1,68 I R Mág ne ses ter he lés: I th = 1,2 (I1+I5+I7), I th = 1,8 I R Vonatkozó szab vá nyok: IEC 96/104/CD, VDE

17 Energiaveszteség kizárva! Fázisjavító berendezés bekötése Fogyasztásmérés 0,4kV 0,4kV (az ábrán szekunder mérés látható) Áram vál tó el he lye zé se: az L1 fá zis ban le gyen, be kö té se 2,5 mm2 Cu. A táp ká be lek ke reszt met sze te (mm 2 ) Tel je sít mény (kvar/400v) Keresztmetszet (Cu) x x x185 Biz to sí tó mé re te zé se: a kvar ér ték két sze re sé re kell mé re tez ni (am per ben), lom ha ka rak te risz ti ka. Az erő sá ra mú táp ve ze ték áramterhelhetőségének meghatározásakor a be ren de zés kvar ér té két ket tő vel szo roz ni kell 400 V-os há ló zat ese tén. A ve ze ték ke reszt met szet ki vá lasz tá sá nál a szabvány sze rint kell el jár ni. A ve ze ték biz to sí tá sát a fen ti áram ter helés nek meg fe le lő lom ha biz to sí tó val cél sze rű meg ol da ni. Fá zis ja ví tó be ren de zé sek túl me le ge dés el le ni vé del me Az ál ta lunk gyár tott au to ma ti kus fá zis ja ví tók ve zér lé sé nek bekö té sé hez csak az áram vál tó (áram vál tó mi ni má lis tel je sít mé nye min. 5 VA) je lét kell kü lön be köt ni (2x2,5 mm 2 ), mert a ve zér lő au to ma ti ka mű kö dé sé hez szük sé ges fe szült sé ge ket a be ren dezés ből ve szi az L 2 és L 3 fá zis ból, így az áram vál tó nak az L 1 fá zis ban kell len nie. Az elekt ro ni kai al kat ré szek, fő leg a kon den zá to rok élet tar ta mát a kör nye ze ti hő mér sék let igen erő sen be fo lyá sol ja. A kondenzátor gyártók általános véleménye szerint a környezeti hőmérséklet 7 C-kal való megemelkedése a kondenzátorok élettartamát felére csökkenti. A gya kor la ti ta pasz ta la tok ezt teljes mér ték ben alá tá maszt ják. Ezért a fá zis ja ví tó be ren de zé sek ter mé sze tes vagy kény szer hű té sé re a konst ruk ció ki ala kí tá sa kor igen nagy gon dot kell for dí ta ni. Az ál ta lunk gyár tott foj tott fázisja ví tó ter mosz tát tal sze rel t, amely a be ál lí tott ha tár ér ték fe lett a szel lőz te tő ven ti lá tort in dít ja, il let ve túl me le ge dés ese tén a be ren de zést le kap csol ja. 15

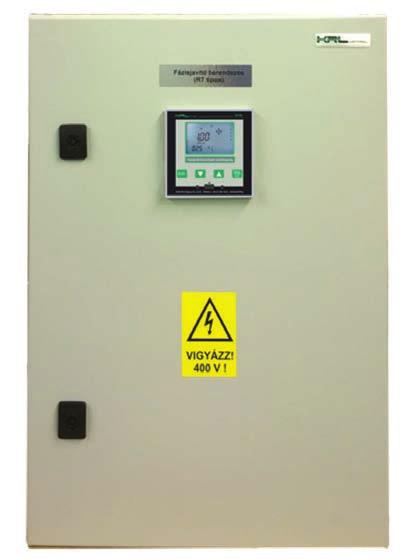

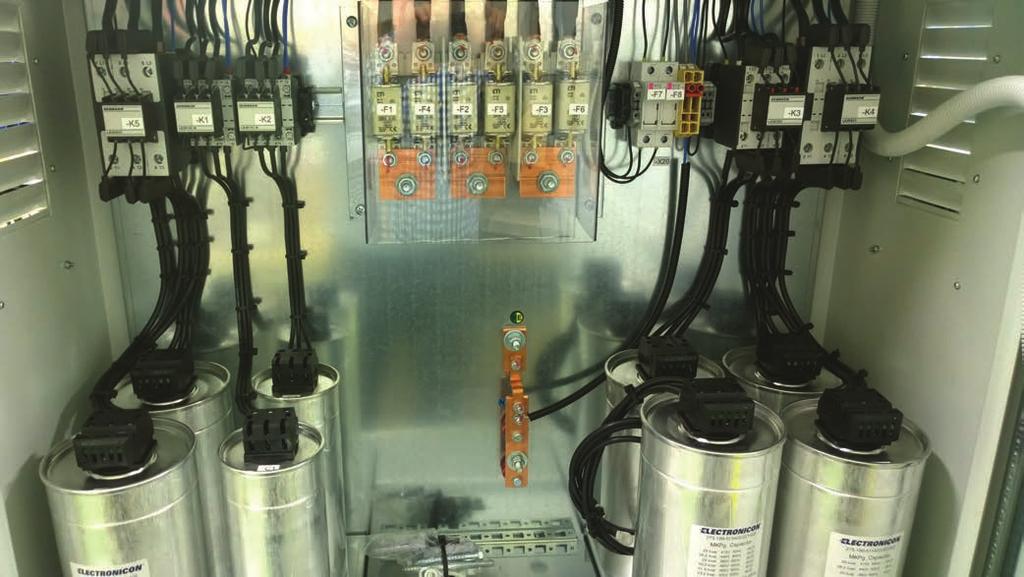

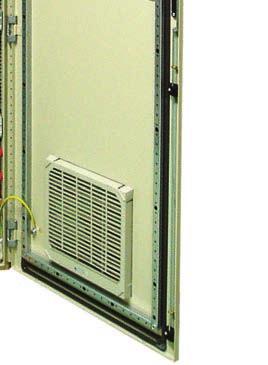

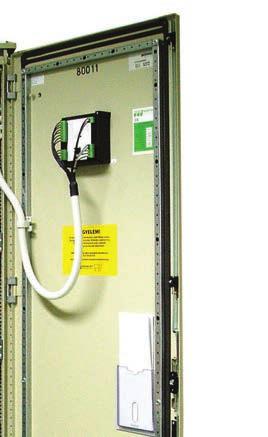

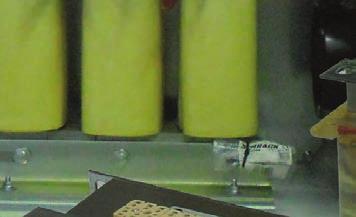

18 RT típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra faliszekrényben 2010 Az RT tí pu sú fá zis ja ví tó be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: Név le ges fe szült ség: Max. fe szült ség: 8,75 kvar-tól 150 kvar-ig 400 V 1,1 Un Max. áram tor zí tás: 20% Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: Kon den zá to rok: Ki sü tő el len ál lá sok: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Szek rény: Dielektrikum vesz te sé ge: Cél cosj: Áram vál tó jel: Fe szült ség jel: Vonatkozó szab vá nyok: C D hőmérséklet osztály Elect ro ni con gyárt má nyú, MKP 1,25 kvar, 2,5 kvar, 5 kvar, MKPg 10 kvar, 12,5 kvar, 25 kvar 3 fá zi sú, Un=415 V, PCB men tes be lül csat la koz tat va mik roprocesszor ve zér lé sű, fo lya ma tos di gi tá lis cosj ki jel zés sel speciális kondenzátor kapcsoló fa li szek rény, porszórt RAL 7035 világosszürke 0,2 W/kvar 0,5 ka pa ci tív és 0,5 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va TÜV tanúsítvány száma: MK MSZ EN ; /2011; IEC61921:2003; TÜV által bevizsgálva MEGFELELT kültéri kivitelben is rendelhetô! Kérje ajánlatunkat! 16

19 Energiaveszteség kizárva! Rendelési kód RT típusú fázisjavító berendezés faliszekrényben, normál és alacsonyan szennyezett hálózatra. THD I 20% Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység RT 8,75 kvar/400v 8,75 1,25+7,5+5 12,6 16 A x400x260 RT 13,75 kvar/400v 13,75 1,25+2, x400x260 RT 15 kvar/400v 15 2,5+5+7, x400x260 RT 17,5 kvar/400v 17,5 2, x400x260 RT 20 kvar/400v x400x260 RT 22,5 kvar/400v 22,5 2, x400x260 RT 25 kvar/400v x400x260 RT 27,5 kvar/400v 27,5 2, x400x260 RT 30 kvar/400v x400x260 RT 32,5 kvar/400v 32,5 2, x400x260 RT 35 kvar/400v x400x260 RT 37,5 kvar/400v 37,5 2, x400x260 RT 40 kvar/400v x400x260 RT 42,5 kvar/400v 42,5 2, x500x260 RT 45 kvar/400v x400x260 RT 47,5 kvar/400v 47,5 2, x500x260 RT 50 kvar/400v x400x260 RT 52,5 kvar/400v 52,5 2, x500x260 RT 55 kvar/400v x400x260 RT 60 kvar/400v x800x300 RT 70 kvar/400v x800x300 RT 75 kvar/400v x800x300 RT 80 kvar/400v x800x300 RT 90 kvar/400v x800x300 RT 100 kvar/400v ,5+12, x800x300 RT 125 kvar/400v , , x800x300 RT 150 kvar/400v ,5+12, x800x300 RTP típusú fázisjavító pótberendezés faliszekrényben (automatikát nem tartalmaz), normál és alacsonyan szennyezett hálózatra. THD I 20% Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység RTP 25 kvar/400v x400x260 RTP 50 kvar/400v x400x260 RTP 100 kvar/400v x800x300 RTP 150 kvar/400v x800x300 Igény ese tén el té rő fo ko zat-ki osz tá sú és kültéri kivitelű be ren de zé se ket is gyár tunk, egyedi igény szerinti kialakítás lehetséges. Figyelem! Kis fokozatteljesítményekkel nagyon finom szabályozás is kérhető. 17

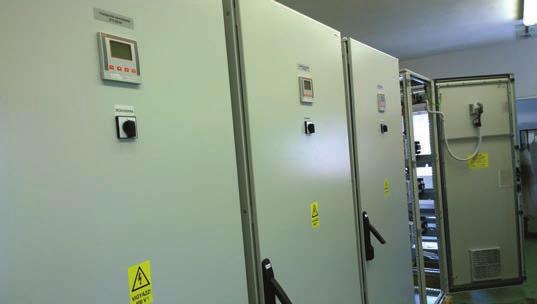

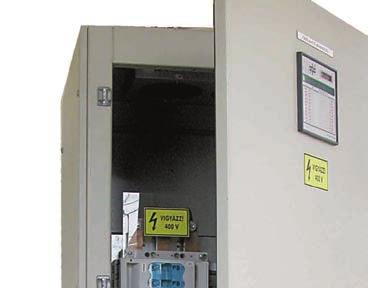

20 FS típusú fázisjavító berendezés, normál és alacsonyan szennyezett hálózatra állószekrényben Az FS tí pu sú fá zis ja ví tó be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: Mo dultel je sít mé ny: Név le ges fe szült ség: Max. fe szült ség: kvar-ig max. 100 kvar 400 V 1,1 Un Max. áram tor zí tás: 20% Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: Hű tés: Kon den zá to rok: Ki sü tő el len ál lá sok: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Szek rény: Dielektrikum vesz te ség: Cél cosj: Áram vál tó jel: C D hőmérséklet osztály beltéri kivitelnél természetes hűtés, kültéri kivitelnél ventilátoros kényszerhűtés Elect ro ni con gyárt má nyú, MKPg 12,5 kvar, 25 kvar, 3 fá zi sú, Un=415V, PCB men tes be lül csat la koz tat va mik roprocesszor ve zér lé sű fo lya ma tos di gi tá lis cosj ki jel zés sel speciális kondenzátor kapcsoló sor szek rény, por szórt RAL 7035 világosszürke 0,2 W/kvar 0,5 ka pa ci tív és 0,5 in duk tív között di gi tá li san ál lít ha tó CT /5A Vonatkozó szab vá nyok: MSZ EN ; /2011; 1; IEC61921:2003; TÜV által bevizsgálva MEGFELELT ELT TÜV tanúsítvány száma: MK kültéri kivitelben is rendelhetô! Kérje ajánlatunkat! 18

21 Energiaveszteség kizárva! ha a transzformátor teljesítményének 35%-nál több kondenzátor kell, már az FO típus javasolt Rendelési kód Teljesítmény FS típusú fázisjavító alapberendezés, normál és alacsonyan szennyezett hálózatra állószekrényben (THD I 20%) Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FS 100 kvar/400v/6, ,25+6,25+12, x600x600 FS 100 kvar/400v ,5+12, x600x600 FS 112,5 kvar/400v 112,5 12, x600x600 FS 118,75 kvar/400v 119 6,25+12, x600x600 FS 125 kvar/400v/6, ,25+6,25+12, x600x600 FS 125 kvar/400v ,5+12, x600x600 FS 137,5 kvar/400v 137,5 12, x600x600 FS 150 kvar/400v ,5+12,5+25+2x x600x600 FS 162,5 kvar/400v 162,5 12, x x600x600 FS 175 kvar/400v x x600x600 FS 187,5 kvar/400v 187,5 12,5+25+3x x600x600 FS 200 kvar/400v x x600x600 FS 212,5 kvar/400v 212,5 12, x x600x600 FS 225 kvar/400v x x600x600 FS 237,5 kvar/400v 237,5 12,5+25+4x x600x600 FS 250 kvar/400v x x600x600 FS 262,5 kvar/400v 262,5 12, x x600x600 FS 275 kvar/400v x x600x600 FS 287,5 kvar/400v 287,5 12,5+25+5x x x600x600 FS 300 kvar/400v x x x600x600 FS 325 kvar/400v x x x600x600 FS 350 kvar/400v x x x600x600 FS 375 kvar/400v x x400 2x x600x600 FS 400 kvar/400v x x400 2x x600x600 FS 425 kvar/400v x x400 2x x600x600 FS 450 kvar/400v x x x600x600 FS 475 kvar/400v x x x600x600 FS 500 kvar/400v x x x600x600 FS 550 kvar/400v x x x800x600 FS 600 kvar/400v x x630 4x x800x600 FSP típusú fázisjavító pótberendezés (automatikát nem tartalmaz), normál és alacsonyan szennyezett hálózatra (THD I 20%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FSP 100 kvar/400v 100 2x x600x600 FSP 200 kvar/400v 200 4x x600x600 FSP 300 kvar/400v 300 6x x x600x600 FSP 400 kvar/400v 400 8x x400 2x x600x600 FSP 500 kvar/400v x x x600x600 FSP 600 kvar/400v x x630 4x x800x600 Igény ese tén el té rő fo ko zat-ki osz tá sú és kültéri kivitelű be ren de zé se ket is gyár tunk. Az FSP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges. A 75 kvar fokozat is elérhető. 400 kvar felett a berendezések kettős betáppal rendelkeznek. 19

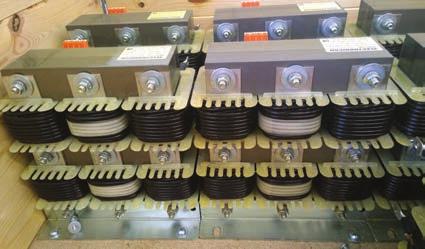

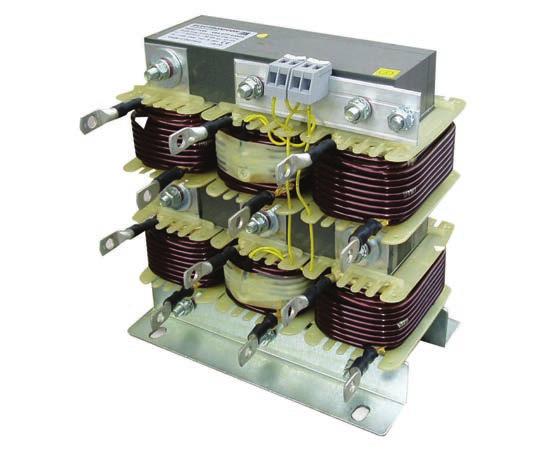

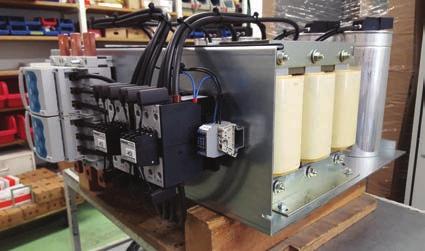

22 FO7 típusú fojtott fázisjavító berendezés erősen szennyezett hálózatra állószekrényben, kis fokozatteljesítménnyel, finom szabályozással Az FO7 tí pu sú fá zis ja ví tó be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: Név le ges fe szült ség: Max. fe szült ség: kvar-ig 400 V 1,1 Un Max. áram tor zí tás: 50% Há ló za ti frek ven cia: Foj tá si frek ven cia: 50 Hz 189 Hz (p=7%) Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: Hű tés: Túl me le ge dés vé de lem: Kon den zá to rok: Ki sü tő el len ál lá sok: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Szek rény: Foj tó te kercs: Dielektrikum vesz te ség: C D hőmérséklet osztály ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál a be ren de zés ter mosz tá tos vé de lem mel el lá tott Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% be lül csat la koz tat va mik roprocesszor ve zér lé sű fo lya ma tos di gi tá lis cosj ki jel zés sel speciális kondenzátor kapcsoló sor szek rény, porszórt vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett 0,2 W/kvar Foj tott fo ko zat vesz te sé ge: 5 W/kvar Cél cosj: Áram vál tó jel: Fe szült ség jel: 0,5 ka pa ci tív és 0,5 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va Vonatkozó szab vá nyok: EN , EN , IEC TÜV tanúsítvány száma: IEC 60831, VDE 560, IEC 439/1 2 MK , Bevizsgálva, megfelelt! Nagydíj % a 7% és a 14% között nagy különbség van Rendelhető leválasztó transzformátorral, 400V-os vezérlő feszültséggel (nincs szükség 0 vezetőre) 20

23 Energiaveszteség kizárva! FO7 típusú fojtott alap fázisjavító berendezés, erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FO7 25 kvar/400v/ ,125+3,125+6,25+12, x800x300 FO7 25 kvar/400v 25 6,25+6,25+12, x800x300 FO7 37,5 kvar/400v/ ,5 3,125+3,125+6,25+2x12, x800x400 FO7 37,5 kvar/400v 37,5 6,25+6,25+2x12, x800x400 FO kvar/400v ,125+6,25+6,25+2x12, x800x400 FO7 43,75 kvar/400v 43,75 6,25+12, x800x400 FO kvar/ 400V/ ,125+6,25+12, x800x400 FO7 50 kvar/400v/ ,125+3,125+6,25+12, x600x600 FO7 50 kvar/400v 50 6,25+6,25+12, x600x600 FO7 62,5 kvar/400v 62,5 6,25+6,25+12,5+12, x600x600 FO7 75 kvar/400v 75 6,25+6,25+12,5+2x x600x600 FO7 81,25 kvar/400v 81,25 6,25+12,5+12,5+2x x600x600 FO7 100 kvar/400v ,5+12, x600x600 FO7 112,5 kvar/400v 112,5 12, x600x600 FO7 125 kvar/400v ,5+12, x600x600 FO7 137,5 kvar/400v 137,5 12,5+25+2x x600x600 FO7 150 kvar/400v ,5+12,5+25+2x x600x600 FO7 162,5 kvar/400v 162,5 12, x600x600 FO7 175 kvar/400v x x600x600 FO7 200 kvar/400v x x600x600 FO7 212,5 kvar/400v 212,5 12, x x600x600 FO7 225 kvar/400v x x600x600 FO7 225 kvar/400v x600x600 FO7 237,5 kvar/400v 237,5 12,5+25+4x x600x600 FO7 237,5 kvar/400v 237,5 12, x600x600 FO7 250 kvar/400v x x600x600 FO7 275 kvar/400v x x800x600 FO7 287,5 kvar/400v 287,5 12,5+25+5x x x800x600 FO7 300 kvar/400v x x x800x600 FO7 300 kvar/400v 300 6x x x800x600 FO7 325 kvar/400v x x x800x600 FO7 350 kvar/400v x x x800x600 FO7 375 kvar/400v x x400 2x x800x600 FO7 400 kvar/400v x x400 2x x800x600 FO7 400 kvar/400v 400 8x x400 2x x800x600 Igény esetén eltérő fokozat-kiosztású és kültéri kivitelű berendezéseket is gyártunk, egyedi igény szerinti kialakítás lehetséges. A 75 kvar fokozat is elérhető. FOP típusú fojtott fázisjavító pótberendezés, erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOP7 100 kvar/400v 100 2x x600x600 FOP7 150 kvar/400v 150 3x x600x600 FOP7 200 kvar/400v 200 4x x600x600 FOP7 250 kvar/400v 250 5x x600x600 FOP7 300 kvar/400v 300 6x x x800x600 FOP7 350 kvar/400v 350 7x x x800x600 FOP7 400 kvar/400v 400 8x x400 2x x800x600 FOP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges, igény szerint kültéri kivitelben is. A 75 kvar fokozat is elérhető. 21

24 FO1 típusú fojtott fázisjavító berendezés erősen szennyezett hálózatra állószekrényben, kis fokozatteljesítménnyel, finom szabályozással Az FO1 tí pu sú fá zis ja ví tó be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: Név le ges fe szült ség: Max. fe szült ség: kvar-ig 400 V 1,1 Un Max. áram tor zí tás: 50% Há ló za ti frek ven cia: Foj tá si frek ven cia: 50 Hz 134 Hz (p=14%) Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: Hű tés: Túl me le ge dés vé de lem: Kon den zá to rok: Ki sü tő el len ál lá sok: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Szek rény: Foj tó te kercs: Dielektrikum vesz te ség: C D hőmérséklet osztály ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál a be ren de zés ter mosz tá tos vé de lem mel el lá tott Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% be lül csat la koz tat va mik roprocesszor ve zér lé sű fo lya ma tos di gi tá lis cosj ki jel zés sel speciális kondenzátor kapcsoló sor szek rény, porszórt vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett 0,2 W/kvar Foj tott fo ko zat vesz te sé ge: 5 W/kvar Cél cosj: Áram vál tó jel: Fe szült ség jel: 0,5 ka pa ci tív és 0,5 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va Vonatkozó szab vá nyok: EN , EN , IEC TÜV tanúsítvány száma: IEC 60831, VDE 560, IEC 439/1 2 MK , Bevizsgálva, megfelelt! a 7% és a 14% között nagy különbség van 14% Nagydíj 2011 Rendelhető leválasztó transzformátorral, 400V-os vezérlő feszültséggel (nincs szükség 0 vezetőre) 22

25 Energiaveszteség kizárva! FO1 típusú fojtott alap fázisjavító berendezés, erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FO1 25 kvar/400v/3, ,125+3,125+6,25+12, x800x300 FO1 25 kvar/400v 25 6,25+6,25+12, x800x300 FO1 37,5 kvar/400v/ ,5 3,125+3,125+6,25+2x12, x800x400 FO1 37,5 kvar/400v 37,5 6,25+6,25+2x12, x800x400 FO kvar/400v 40,625 3,125+6,25+6,25+2x12, x800x400 FO1 43,75 kvar/400v 43,75 6,25+12, x800x400 FO kvar/400v/ ,875 3,125+6,25+12, x800x400 FO1 50 kvar/ 400V/ ,125+3,125+6,25+12, x600x600 FO1 50 kvar/400v 50 6,25+6,25+12, x600x600 FO1 62,5 kvar/400v 62,5 6,25+6,25+12,5+12, x600x600 FO1 75 kvar/400v 75 6,25+6,25+12,5+2x x600x600 FO1 81,25 kvar/400v 81,25 6,25+12,5+12,5+2x x600x600 FO1 100 kvar/400v ,5+12, x600x600 FO1 112,5 kvar/400v 112,5 12, x600x600 FO1 125 kvar/400v ,5+12, x600x600 FO1 137,5 kvar/400v 137,5 12,5+25+2x x600x600 FO1 150 kvar/400v ,5+12,5+25+2x x600x600 FO1 175 kvar/400v x x600x600 FO1 200 kvar/400v x x600x600 FO1 212,5 kvar/400v 212,5 12, x x800x600 FO1 225 kvar/400v x x800x600 FO1 237,5 kvar/400v 237,5 12,5+25+4x x800x600 FO1 250 kvar/400v x x800x600 FO1 275 kvar/400v x x800x800 FO1 287,5 kvar/400v 287,5 12,5+25+5x x x800x800 FO1 300 kvar/400v x x x800x800 FO1 300 kvar/400v 300 6x x x800x800 FO1 325 kvar/400v x x x800x800 FO1 350 kvar/400v x x x800x800 FO1 375 kvar/400v x x400 2x x800x800 FO1 400 kvar/400v x x400 2x x800x800 FO1 400 kvar/400v 400 8x x400 2x x800x800 Igény esetén eltérő fokozat-kiosztású és kültéri kivitelű berendezéseket is gyártunk, egyedi igény szerinti kialakítás lehetséges. A 75 kvar fokozat is elérhető. FOP típusú fojtott fázisjavító pótberendezés, erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOP1 100 kvar/400v 100 2x x600x600 FOP1 150 kvar/400v 150 3x x600x600 FOP1 200 kvar/400v 200 4x x600x600 FOP1 250 kvar/400v 250 5x x600x600 FOP1 300 kvar/400v 300 6x x x800x800 FOP1 350 kvar/400v 350 7x x x800x800 FOP1 400 kvar/400v 400 8x x400 2x x800x800 FOP típus automatikát nem tartalmaz, egyedi igény szerinti kialakítás lehetséges, igény szerint kültéri kivitelben is. A 75 kvar fokozat is elérhető. 23

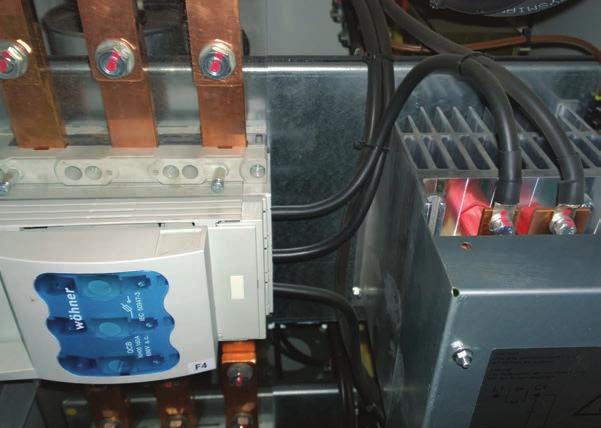

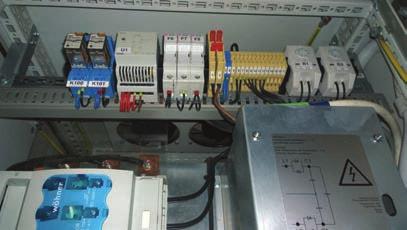

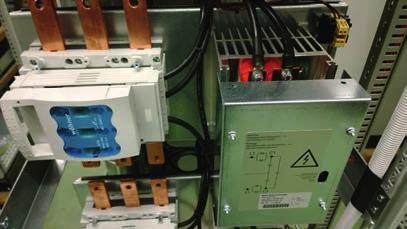

26 FOT7 típusú fojtott tirisztoros fázisjavító berendezés erősen szennyezett hálózatra állószekrényben, kis fokozatteljesítménnyel, finom szabályozással Az FOT típusú fázisjavító berendezés műszaki adatai: Név le ges tel je sít mény: kvar-ig Mo dul tel je sít mény: 12, kvar Név le ges fe szült ség: 400 V Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: C D hőmérséklet osztály Hű tés: ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál Kon den zá to rok: Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% Fo ko zat tel je sít mény: Dielektrikum vesz te ség: 3,125 6,25 12, kvar 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Ki sü tő el len ál lá sok: be lül csat la koz tat va Foj tó te kercs: Ve zér lő au to ma ti ka: Ti risz to ros kap cso ló: Kap cso lá si idő: Szekrény: Cél cosj: Áram vál tó jel: Fe szült ség jel: vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett mik roprocesszor ve zér lé sű, fo lya ma tos di gi tá lis cosj ki jel zés sel Beluk gyártmány 25, 50 kvar 40 mil li sze kun dum, nul lát me net nél sorszekrény, porszórt RAL 7035 világosszürke 0,8 ka pa ci tív és 0,8 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va Vonatkozó szab vá nyok: EN , EN , IEC IEC 60831, VDE 560, EN a gyorsan változó terhelésekre Nagydíj % 24

27 Energiaveszteség kizárva! FOT7 típusú fojtott tirisztoros fázisjavító alapberendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOT7 100 kvar/400v ,5+12, x600x600 FOT7 112,5 kvar/400v 112,5 12, x600x600 FOT7 125 kvar/400v ,5+12, x600x600 FOT7 137,5 kvar/400v 137,5 12,5+25+2x x600x600 FOT7 150 kvar/400v ,5+12,5+25+2x x600x600 FOT7 162,5 kvar/400v 162,5 12, x x600x600 FOT7 175 kvar/400v x x600x600 FOT7 187,5 kvar/400v 187,5 12,5+25+3x x600x600 FOT7 200 kvar/400v x x600x600 FOT7 225 kvar/400v x x600x600 FOTP típusú fojtott tirisztoros fázisjavító pótberendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOTP7 100 kvar/400v 100 2x x600x600 FOTP7 150 kvar/400v 150 3x x600x600 FOTP7 200 kvar/400v 200 4x x600x600 FOTP7 250 kvar/400v 250 5x x600x600 Igény ese tén el té rő fo ko zat-ki osz tá sú és kültéri kivitelű be ren de zé se ket is gyár tunk, akár 3,125 kvar fokozat-teljesítménnyel is. Az FOTP típus automatikát nem tartalmaz. Lépésszám (fokozat) optimalizálás céljából 75 kvar teljesítményű egység is elérhető. 25

28 FOT1 típusú fojtott tirisztoros fázisjavító berendezés erősen szennyezett hálózatra állószekrényben kis fokozatteljesítménnyel, finom szabályozással Az FOT típusú fázisjavító berendezés műszaki adatai: Név le ges tel je sít mény: kvar-ig Mo dul tel je sít mény: 12, kvar Név le ges fe szült ség: 400 V Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: C D hőmérséklet osztály Hű tés: ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál Kon den zá to rok: Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% Fo ko zat tel je sít mény: Dielektrikum vesz te ség: 3,125 6,25 12, kvar 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Ki sü tő el len ál lá sok: be lül csat la koz tat va Foj tó te kercs: Ve zér lő au to ma ti ka: Ti risz to ros kap cso ló: Kap cso lá si idő: Szekrény: Cél cosj: Áram vál tó jel: Fe szült ség jel: vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett mik roprocesszor ve zér lé sű, fo lya ma tos di gi tá lis cosj ki jel zés sel Beluk gyártmány 25, 50 kvar 40 mil li sze kun dum, nul lát me net nél sorszekrény, porszórt RAL 7035 világosszürke 0,5 ka pa ci tív és 0,5 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va Vonatkozó szab vá nyok: EN , EN , IEC IEC 60831, VDE 560, EN Nagydíj 2011 a gyorsan változó terhelésekre 14% 26

29 Energiaveszteség kizárva! FOT1 típusú fojtott tirisztoros fázisjavító alapberendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOT1 100 kvar/400v ,5+12, x600x600 FOT1 112,5 kvar/400v 112,5 12, x600x600 FOT1 125 kvar/400v ,5+12, x600x600 FOT1 137,5 kvar/400v 137,5 12,5+25+2x x600x600 FOT1 150 kvar/400v ,5+12,5+25+2x x600x600 FOT1 162,5 kvar/400v 162,5 12, x x600x600 FOT1 175 kvar/400v x x600x600 FOT1 187,5 kvar/400v 187,5 12,5+25+3x x600x600 FOT1 200 kvar/400v x x600x600 FOT1 225 kvar/400v x x600x600 FOTP típusú fojtott tirisztoros fázisjavító pótberendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOTP1 100 kvar/400v 100 2x x600x600 FOTP1 150 kvar/400v 150 3x x600x600 FOTP1 200 kvar/400v 200 4x x600x600 FOTP1 250 kvar/400v 250 5x x600x600 Igény ese tén el té rő fo ko zat-ki osz tá sú és kültéri kivitelű be ren de zé se ket is gyár tunk, akár 3,125 kvar fokozat-teljesítménnyel is. Az FOTP típus automatikát nem tartalmaz. Lépésszám (fokozat) optimalizálás céljából 75 kvar teljesítményű egység is elérhető. 27

30 FOTS7 fojtott mágneskapcsolós és tirisztoros berendezés erősen szennyezett hálózatra, kis fokozatteljesítménnyel, finom szabályozással Az FOTS fojtott mágneskapcsoló és tirisztoros be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: kvar-ig Mo dul tel je sít mény: 12, kvar Név le ges fe szült ség: 400 V Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: C D hőmérséklet osztály Hű tés: ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál Kon den zá to rok: Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% Fo ko zat tel je sít mény: Dielektrikum vesz te ség: 3,125 6,25 12, kvar 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Ki sü tő el len ál lá sok: Foj tó te kercs: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Ti risz to ros kap cso ló: Kap cso lá si idő: Szekrény: Cél cosj: Áram vál tó jel: Fe szült ség jel: Vonatkozó szab vá nyok: be lül csat la koz tat va vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett mik roprocesszor ve zér lé sű, fo lya ma tos di gi tá lis cosj ki jel zés sel, vegyes szabályozással speciális kondenzátor kapcsoló Beluk 25, 50 kvar 40 mil li sze kun dum, nul lát me net nél sorszekrény, porszórt RAL 7035 világosszürke 0,5 ka pa ci tív és 0,5 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va EN , EN , IEC 61921, IEC 60831, VDE 560, EN egy igazán jó megoldás! 7% 28

31 Energiaveszteség kizárva! FOTS7 fojtott mágneskapcsolós és tirisztoros berendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező FOTS7 100 kvar/400v ,5+12, FOTS7 112,5 kvar/400v 112,5 12, FOTS7 125 kvar/400v ,5+12, FOTS7 137,5 kvar/400v 137,5 12,5+25+2x FOTS7 150 kvar/400v ,5+12,5+25+2x FOTS7 162,5 kvar/400v 162,5 12, x FOTS7 175 kvar/400v x FOTS7 187,5 kvar/400v 187,5 12,5+25+3x FOTS7 200 kvar/400v x FOTS7 225 kvar/400v x FOTS7 250 kvar/400v x A tirisztoros és a mágneskapcsolós fokozatok viszonya hálózati mérések alapján dönthető el. Igény ese tén el té rő fo ko zat-ki osztá sú és kültéri kivitelű be ren de zé se ket is gyár tunk, egyedi igény szerinti kialakítás lehetséges. 29

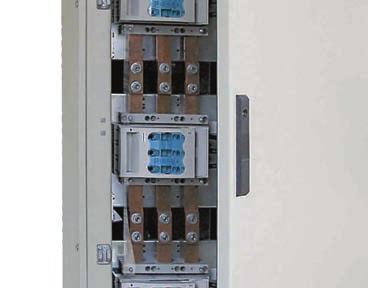

32 FOTS1 fojtott mágneskapcsolós és tirisztoros berendezés erősen szennyezett hálózatra, kis fokozatteljesítménnyel, finom szabályozással Az FOTS fojtott mágneskapcsoló és tirisztoros be ren de zés mű sza ki ada tai: Név le ges tel je sít mény: kvar-ig Mo dul tel je sít mény: 12, kvar Név le ges fe szült ség: 400 V Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 20, kültéri kivitel IP 54 Környezeti hő mér sék let: C D hőmérséklet osztály Hű tés: ven tilá to ros szel lő zés, 950 m 3 /h, környezeti hőmérséklet +7 C-ot garantál Kon den zá to rok: Elect ro ni con gyárt má nyú, MKPg 3 fá zi sú, ér té kük a te kercs hez il lesz tett, PCB men tes Un=440 V ha p=7%, Un=480 vagy 525 V ha p=14% Fo ko zat tel je sít mény: Dielektrikum vesz te ség: 3,125 6,25 12, kvar 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Ki sü tő el len ál lá sok: Foj tó te kercs: Ve zér lő au to ma ti ka: Mág nes kap cso ló: Ti risz to ros kap cso ló: Kap cso lá si idő: Szekrény: Cél cosj: Áram vál tó jel: Fe szült ség jel: Vonatkozó szab vá nyok: be lül csat la koz tat va vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett mik roprocesszor ve zér lé sű, fo lya ma tos di gi tá lis cosj ki jel zés sel, vegyes szabályozással speciális kondenzátor kapcsoló Beluk gyártmány 25,50 kvar 40 mil li sze kun dum, nul lát me net nél sorszekrény, porszórt RAL 7035 világosszürke 0,8 ka pa ci tív és 0,8 in duk tív di gi tá li san ál lít ha tó CT /5A bel ső leg csat la koz tat va EN , EN , IEC 61921, IEC 60831, VDE 560, EN egy igazán jó megoldás! 14% 30

33 Energiaveszteség kizárva! FOTS1 fojtott mágneskapcsolós és tirisztoros berendezés erősen szennyezett hálózatra (THD I 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező FOTS1 100 kvar/400v ,5+12, FOTS1 112,5 kvar/400v 112,5 12, FOTS1 125 kvar/400v ,5+12, FOTS1 137,5 kvar/400v 137,5 12,5+25+2x FOTS1 150 kvar/400v ,5+12,5+25+2x FOTS1 162,5 kvar/400v 162,5 12, x FOTS1 175 kvar/400v x FOTS1 187,5 kvar/400v 187,5 12,5+25+3x FOTS1 200 kvar/400v x FOTS1 225 kvar/400v x FOTS1 250 kvar/400v x A tirisztoros és a mágneskapcsolós fokozatok viszonya hálózati mérések alapján dönthető el. Igény ese tén el té rő fo ko zat-ki osztá sú és kültéri kivitelű be ren de zé se ket is gyár tunk, egyedi igény szerinti kialakítás lehetséges. 31

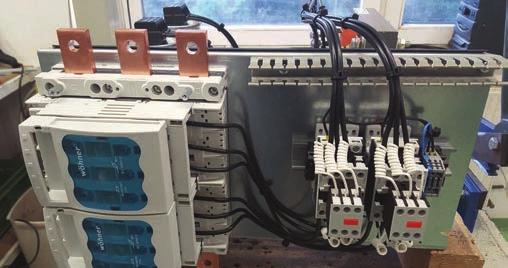

34 FSM típusú fázisjavító modul- normál és alacsonyan szennyezett hálózatra A Modul típusú fázisjavító berendezés műszaki adatai: Név le ges tel je sít mény: 6, kvar-ig Modul teljesítménye: max. 100 kvar Névleges feszültség: 400 V Max. feszültség: 1,1 Un Max. áramtorzítás: 20% Hálózati frekvencia: 50 Hz Védettség: IP 00 Környezeti hőmérséklet: C "D" hőmérséklet osztály Hűtés: természetes szellőzést kell biztosítani Kondenzátorok: Electronicon gyártmányú MKPg 6,25 kvar, 12,5 kvar, 25 kvar, 3 fázisú, Un=415V 440V, PCB mentes Kisütő ellenállások: belül csatlakoztatva Mágneskapcsoló: speciális kondenzátor kapcsoló Dielektrikum veszteség: 0,2 W/kvar Vonatkozó szabványok: EN , EN , EC 61921, IEC 60831, VDE 560, EN TÜV tanúsítvány száma: MK , Bevizsgálva, megfelelt! berendezés gyártók figyelem! 32 FSM típusú fázisjavító modul- normál és alacsonyan szennyezett hálózatra (THDI 20%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FSM 12.5 kvar/400v 12,5 12, x485x480 FSM kvar/400v 25 12, x485x480 FSM 25 kvar/400v x485x480 FSM kvar/400v 37,5 12, x485x480 FSM kvar/400v 50 12,5+12, x485x480 FSM kvar/400v x485x480 FSM 50 kvar/400v x485x480 FSM kvar/400v x485x480 FSM kvar/400v 87,5 12, x485x480 FSM kvar/400v x485x480 FSM kvar/400v x485x480 A megadott geometriai méretek tájékoztató jellegűek!

35 Energiaveszteség kizárva! FOM típusú fázisjavító modul- erősen szennyezett hálózatra A Modul típusú fázisjavító berendezés műszaki adatai: Névleges teljesítmény: 6, kvar-ig Modulteljesítmény: max. 100 kvar Névleges feszültség: 400 V Max. feszültség: 1,1 Un Max. áramtorzítás: 50% Hálózati frekvencia: 50 Hz Fojtási frekvencia: 189 Hz (p=7%), 134 Hz (p=14%) Védettség: IP 00 Környezeti hőmérséklet: C "D" hőmérséklet osztály Hűtés: ventilátoros szellőzést kell biztosítani Kondenzátorok: Electronicon gyártmányú, MKPg 3 fázisú, értékük a tekercshez illesztett, PCB men tes Un=440 V ha p=7% vagy Un=525 V ha p=14% Kisütő ellenállások: belül csatlakoztatva Mágneskapcsoló: speciális kondenzátor kapcsoló Fojtótekercs: vákuumban impregnált, melegedés érzékelővel védett Dielektrikum veszteség: 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar berendezés Vonatkozó szabványok: EN , EN , gyártók figyelem! EC 61921, IEC 60831, VDE 560, EN TÜV tanúsítvány száma: MK , Bevizsgálva, megfelelt! FOM típusú dinamikus fázisjavító modul- erősen szennyezett hálózatra (THDI 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOM7 12,5 kvar/400v 12,5 12, x485x480 FOM7 12,5+12,5 kvar/400v 25 12,5+12, x485x480 FOM7 25 kvar/400v x485x480 FOM7 12,5+25 kvar/400v 37,5 12, x485x480 FOM kvar/400v x485x480 FOM7 50 kvar/400v x485x480 FOM kvar/400v x690x480 FOM7 75 kvar/400v x485x480 FOM kvar/400v x690x480 FOM kvar/400v x690x480 FOM1 12,5 kvar/400v 12, x485x480 FOM1 12,5+12,5 kvar/400v 25 12,5+12, x485x480 FOM1 25 kvar/400v x485x480 FOM1 12,5+25 kvar/400v 37,5 12, x690x480 FOM kvar/400v x690x480 FOM kvar/400v x690x480 FOM1 50 kvar/400v x485x480 FOM kvar/400v x690x480 FOM kvar/400v x690x480 33

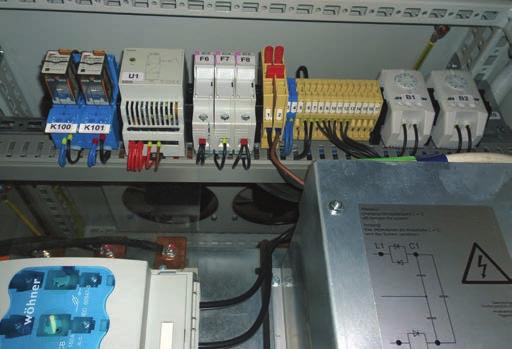

36 FOTM típusú tirisztoros modul berendezés, erősen szennyezett hálózatra A Modul típusú fázisjavító berendezés műszaki adatai: Névleges teljesítmény: 6,25 50 kvar-ig Modulteljesítmény: max. 50 kvar Névleges feszültség: 400 V Max. feszültség: 1,1 Un Max. áramtorzítás: 50% Hálózati frekvencia: 50 Hz Fojtási frekvencia: 189 Hz (p=7%), 134 Hz (p=14%) Védettség: IP 00 Környezeti hőmérséklet: C "D" hőmérséklet osztály Hűtés: ventilátoros szellőzést kell biztosítani Kondenzátorok: Electronicon gyártmányú, MKPg 3 fázisú, értékük a tekercshez il lesztett, PCB mentes Un=440 V ha p=7% vagy Un=525 V ha p=14% Kisütő ellenállások: belül csatlakoztatva Tirisztoros kapcsoló: System Electric/Beluk 25, 50 kvar Fojtótekercs: vákuumban impregnált, melegedés érzékelővel védett Dielektrikum veszteség: 0,2 W/kvar Fojtott fokozat vesztesége: 5 W/kvar Vonatkozó szabványok: EN , EN , EC 61921, IEC 60831, VDE 560, EN berendezés gyártók figyelem! FOTM típusú dinamikus fázisjavító modul- erősen szennyezett hálózatra (THDI 50%) Rendelési kód Teljesítmény Kondenzátor fokozat Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Fojtási tényező Tömeg (kg) Szekrény (mm) magasság x szélesség x mélység FOTM kvar / 400V 12,5 12, x520x485 FOTM7 25 kvar / 400V x520x485 FOTM7 50 kvar / 400V x520x485 FOTM kvar / 400V 12,5 12, x520x485 FOTM1 25 kvar / 400V x520x485 FOTM1 50 kvar / 400V x520x485 A megadott geometriai méretek tájékoztató jellegűek! 34

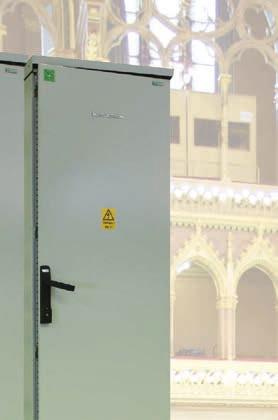

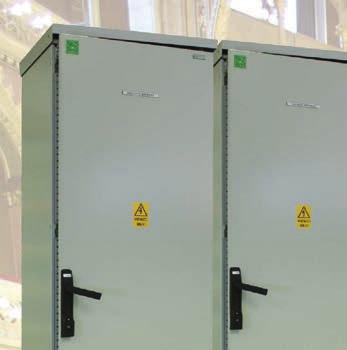

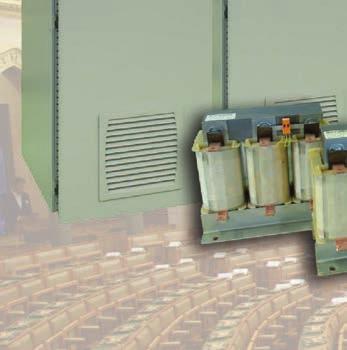

37 Energiaveszteség kizárva! Már az FO fojtózott berendésünk is díjazott! ben a kompakt RT típusú berendezés, 2015-ben pedig cégünk zászlós hajója, a fojtózott FO jelu fázisjavító berendezés kapta meg a nagydíjat! A Magyar Termék Nagydíj kitüntető cím azon termékek, szolgáltatások, gazdasági szervezetek elismerése, amelyek tevékenységük során bizonyíthatóan elkötelezettek a minőség ügye iránt, és kiemelt fontosságot tulajdonítanak a jó minőségű termékek előállításának, illetve szolgáltatások nyújtásának. A pályázat díjazottjai olyan példaértékű modelleket jelenítenek meg, amelyek hozzájárulnak a magyar gazdaság fejlesztéséhez. 35

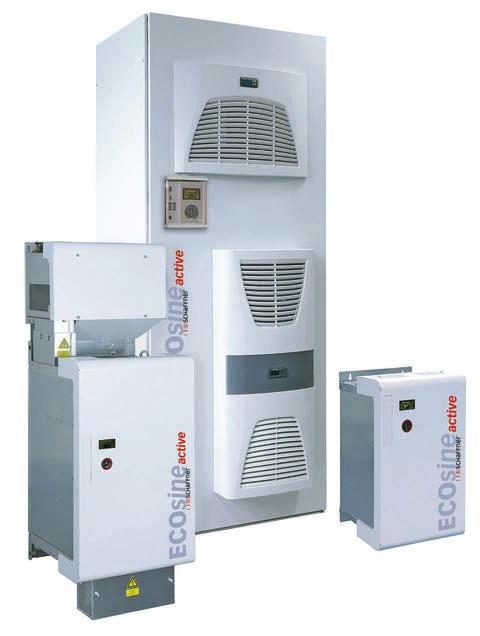

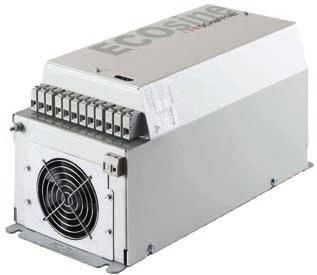

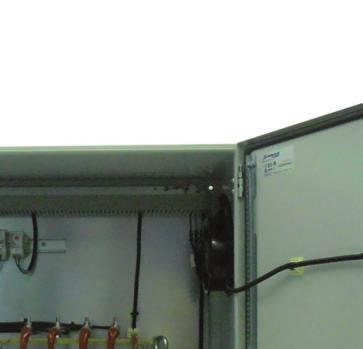

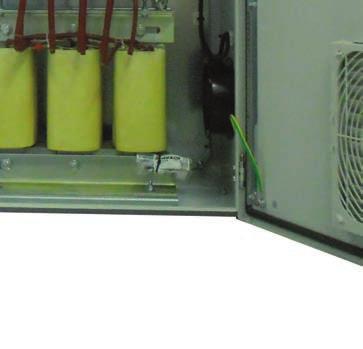

38 Aktív harmonikus szűrők Hatékony megoldás a hálózatminőség problémáira ECOsine sorozat Az ipari létesítményekben, irodaházakban, kereskedelmi központokban a villamos terhelés egyre nagyobb hányadát úgynevezett nemlineáris fogyasztók (pl. egyenirányítók, elektronikus hajtások, UPS, stb.) teszik ki, melyek szinuszos feszültségre kapcsolva nem szinuszos áramot vesznek fel a hálózatból. Ezek a torz jelalakok előállíthatók egy alapharmonikus (50Hz) frekvenciájú és annak egész számú többszörösein megjelenő jelek összegeként. Az utóbbiakat nevezzük felharmonikusoknak. A nem szinuszos áram visszahat a hálózati feszültségre, felharmonikus feszültséget ejtve a mögöttes hálózat impedanciáján és ezáltal felharmonikus feszültség torzulást hoz létre. A hálózati viszonyoktól függően a fázisjavító kondenzátorok akár súlyosbíthatják is a problémát, melyre a fojtózott berendezések sem adnak megoldást. Ez a termékünk NAGYDÍJ ELISMERÉSBEN RÉSZESÜLT A harmonikus torzítás által okozott problémák vezetékek melegedése, különös tekintettel a nullavezetőkre transzformátorok fokozott melegedése a villamos hálózat elemeinek fokozott öregedése, idő előtti tönkremenetele olvadóbiztosítók kiolvadása, megszakítók látható ok nélküli kioldása a feszültség hullámalak torzulása, feszültségminőségi problémák a nagy felharmonikus tartalom miatt a feszültség nullátmenetre érzékeny elektronikus berendezések zavarai fázisjavító kondenzátorok túlterhelődése, esetleg felrobbanása rezonancia miatti megnövelt harmonikus tartalom telekommunikációs berendezések zavarai Megoldás Az ECOsine-sorozatba tartozó aktív szűrők kiküszöbölik a fázisjavítók és a passzív szűrők problémáját, ugyanis hagyományos kondenzátorok helyett a legújabb technológiának megfelelően a harmonikusokat elektronikus úton állítja elő. Beépített tápjának köszönhetően az ECOsine-szűrők ellentétes szöggel rendelkező (180 -os fáziseltolás) harmonikusokat hoznak létre, majd ezeket betáplálják a hálózatba. Az ECOsine-szűrők egészen 2450 Hz-ig képesek kompenzálni vagy kioltani a harmonikusokat, ezáltal egyszerűen, de hatékonyan elvégzik a hálózat megtisztítását. Az ECOsine-sorozatba tartozó aktív szűrők kiküszöbölik a fázisjavítók és passzív szűrők problémáját, ugyanis hagyományos kondenzátorok helyett a legújabb technológiának megfelelően a harmonikusokat elektronikus úton állítja elő. Az ECOsine Active felharmonikus szűrők a mért árammal ellentétes fázisú (180 -os fáziseltolás) áramokat állítanak elő és injektálnak a hálózatba. Az ECOsine-szűrők egészen 2450 Hz-ig képesek kompenzálni a harmonikusokat, ezáltal egyszerűen, de hatékonyan elvégzik a hálózat megtisztítását. Az ECOsine szűrők tulajdonságai: Névleges kompenzáló áram: 30A 300A Gyors dinamikus válasz, ezáltal a harmonikusok gyors kompenzálása Akár 5 ECOsine-szűrő párhuzamos üzemeltetése Kompakt berendezés Könnyű beépítés már meglévő rendszerekbe Harmonikusok szűrése egészen az 50. felharmonikusig (2500 Hz) Sokszínű kommunikációs lehetőségek USB-csatlakozó (programozás, firmware változtatások, beállított paraméterek változtatása) RS-485 Szabadon programozható ki- és bemenetek (szigeteltek, állapotjelző LED-del) 4 digitális bemenet, 4 digitális kimenet 4 digitális ki/bemenet (programozható) 2 analóg bemenet, 2 analóg kimenet CAN-bus Ethernet-csatlakozó MMC memóriakártya adattároláshoz, hosszú távú rögzítéshez, firmware változtatáshoz, paraméterváltoztatáshoz (előkészületben) Kiegészítő interfész plug-in modulként (előkészületben) Harmonikus csökkentés: akár 97% A berendezés megfelel a nemzetközi energiaminőségi szabványoknak, pl. G5/4, IEEE 519, EN Zárthurkú vezérlés a nagyobb pontosságért Az ECOsine-szűrőt nem lehet túlterhelni és rezonanciának sincs kitéve Felhasználóbarát kijelző Meddőkompenzációs lehetőség Terhelés szimmetrizálás funkció 36

39 Energiaveszteség kizárva! Aktív felharmonikus szűrő berendezés A felharmonikus szűrés modern eszközének számító aktív szűrők a felharmonikus tartalom csökkentése mellett képesek az alapharmonikus meddőteljesítmény kompenzálására és a terhelés szimmetrizálására is. Az energiaminőség javítása révén kiküszöbölik a megmagyarázhatatlannak tűnő hibákat, üzemzavarokat, a várható élettartam lejárta előtti meghibásodásokat. Az aktív harmonikus szűrés gondolata régi, de a versenyképes árhoz szükséges technológia hiánya évekig meggátolta elterjedését. Napjainkban az IGBT (Insulated Gate Bipolar Transistor) és a DSP (Digitális Jelfeldolgozó Digital Signal Processor) széleskörű elterjedése az aktív harmonikus szűrést piacképessé tette. Aktív szűrő működése: Méri a felvett harmonikus áramot. A hálózatra párhuzamosan kapcsolt aktív szűrő egység a szükséges harmonikus áramot táplálja be a hálózatba, figyelembe véve a felvett harmonikusok nagyságát és fázisszögét. A táphálózat felől mindössze az 50 Hz-es alapharmonikus áram érkezik. Hálózat Kompenzáló áram Fogyasztó Az aktív harmonikus szűrő működési elve rendkívül egyszerű: Teljesítményelektronikai eszközök segítségével a mért harmonikusokkal egyező nagyságú, de ellentétes irányú áramokat állítunk elő és injektálunk a hálózatba. Ennek eredményeképpen a hálózat felé már csak a csökkentett harmonikus tartalmú áram folyik. Ennek megfelelően csökken a hálózati elemek harmonikus terhelése, a többletveszteség, valamint csökken a feszültség torzítás mértéke is. Az aktív szűrő kiválasztásához az adott hálózat felharmonikus viszonyainak ismerete elengedhetetlen és ettől függ az elérhető javulás mértéke is. Az ECOsine típusú berendezések főbb műszaki paraméterei: Hálózati frekvencia, feszültség: 50/60Hz, V, 600/690V Kompenzáló áram: 30A 300A Csatlakozás: 3 vagy 4 vezetős Védettség: IP 20 (igény esetén IP 54) Környezeti hőmérséklet: C (visszaminősített teljesítménnyel +55 C) Interfészek: MODBUS RTU (RS 485), MODBUS TCP/IP (Ethernet) Kapcsolási frekvencia: 16 khz Vezérlő: Digitális, FFT analízissel Szűrhető harmonikusok: 50. rendszámig (2500 Hz) Válaszidő: 300 µs Párhuzamos működés: Akár 5 berendezés Áramváltó: 50/ /5 Hűtés: Léghűtés, 200/250/300 A-es típusoknál léghűtés + folyadékhűtés 37

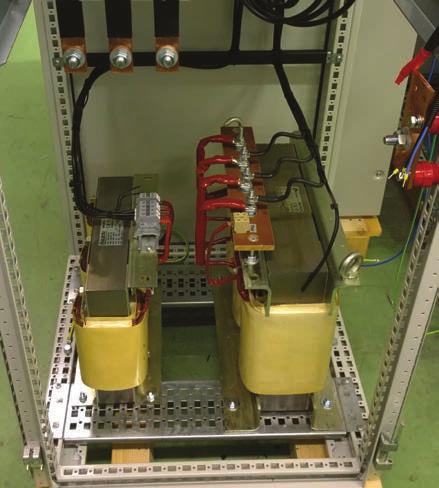

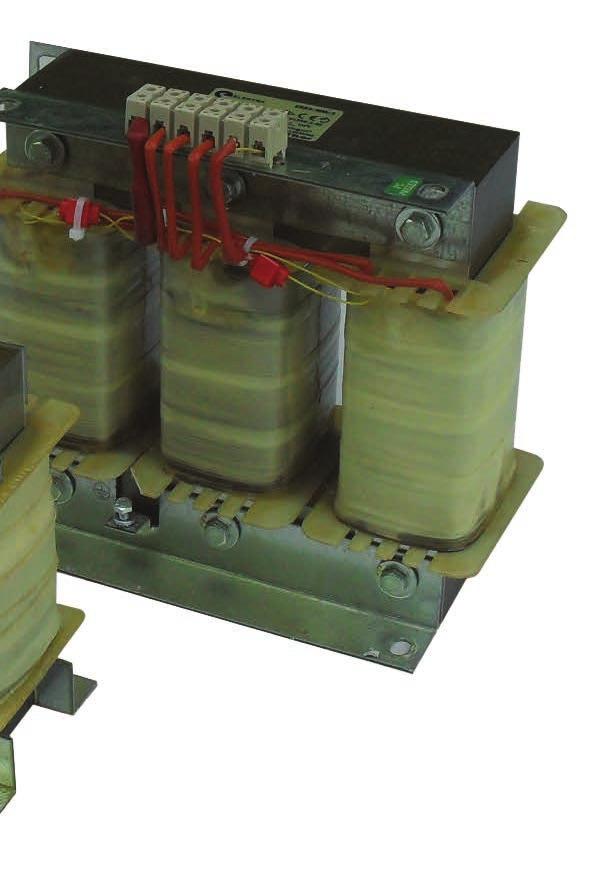

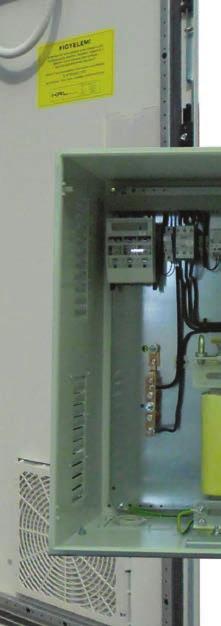

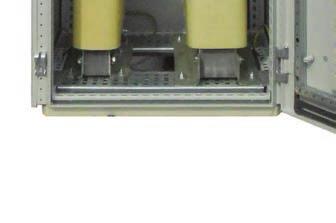

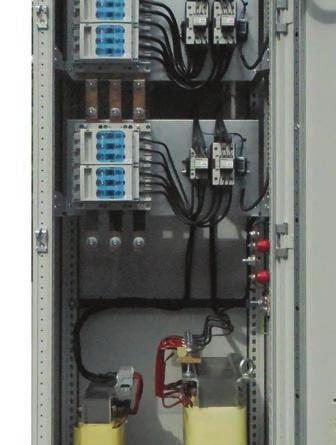

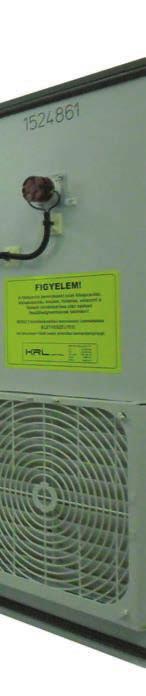

40 Söntfojtók kapacitív fogyasztás kompenzálására A napjainkban egyre inkább elterjedő egyenirányítót és simító kondenzátort tartalmazó szünetmentes tápegységek, frekvenciaváltók és világítás előtétek kapacitív jellegűek. Sok fogyasztási hely egész évben kapacitív a nyári időszakoktól eltekintve, amikor az üzemelő klímák induktívvá teszik a hálózatot. A kapacitív és induktív fogyasztású időszakok aránya és mértéke alapján söntfojtók és kondenzátorok hálózatra kapcsolására alkalmas automatikus berendezéseket is gyártunk, melyek szükség szerint kapcsolják a söntfojtókat vagy kondenzátorokat, egyedi tervezés alapján. Az állandóan kapacitív fogyasztási helyeken kézi kapcsolású söntfojtó is alkalmazható. 38

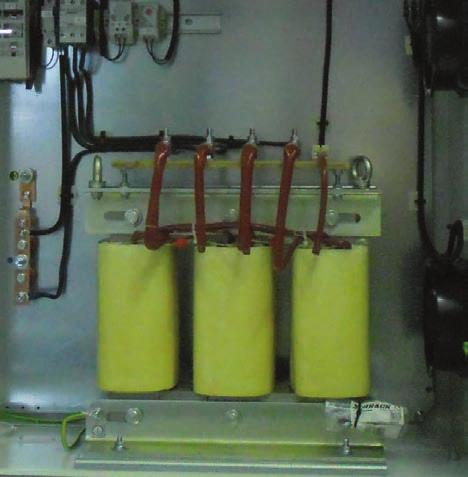

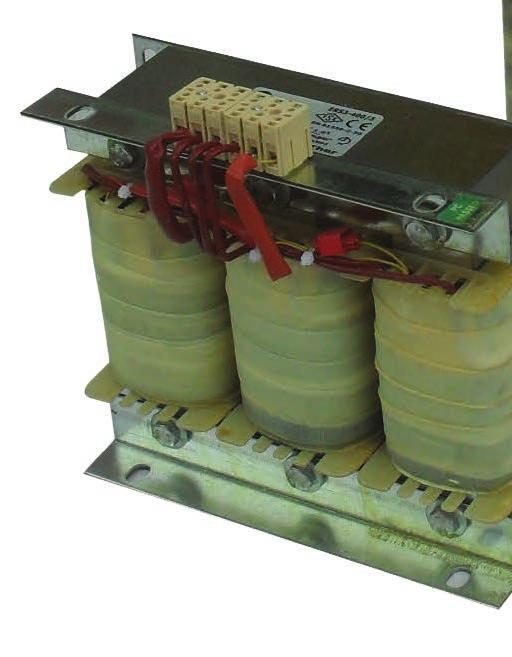

41 Energiaveszteség kizárva! Söntfojtók kapacitív fogyasztás kompenzálására SÖNTFOJTÓ Az ala csony vesz te sé gű, vá ku um ban szá rí tott és imp reg nált réz te ker cse lé sű, há rom fá zi sú foj tó te kercs el len áll a csúcs fe szült sé gek nek és hosszú mű kö dé si időtar ta mot biz to sít. Amennyi ben a mű kö dé si hő mér sék let a 132 C-ot meg ha lad ja, ak kor a be épí tett hő kap cso ló val a te kercs le kap csol ha tó a há ló zat ról. Mű sza ki ada tok: Foj tott fo ko zat tel je sít mé nye: Név le ges fe szült ség UR: Frek ven cia: Ki vi tel: 1-1,5-2-2, , kvar 400 V 50 Hz Vé dett ség: IP 00 Szi ge te lé si osz tály: Be kö tés: Szi ge te lé si szint: vas ma gos, vá ku u mimp re gnált gyan tá val T 40 E sor ka pocs vagy sín 3 kv In duk ti vi tás tű ré se: ± 5% Vonatkozó szab vá nyok: EN , EN

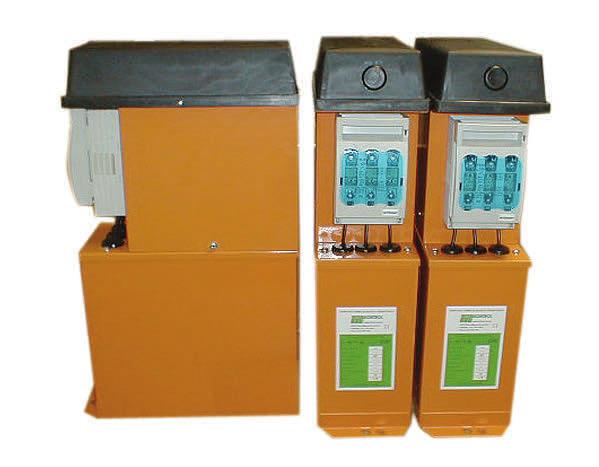

42 TRK típus, transzformátorok (üresjárati) és motorok egyedi kompenzációjához, normál hálózatra (főbiztosítóval) IP 10 Főbiztósítót tartalmaz. Mű sza ki ada tok: Név le ges fe szült ség: 400 V Max. fe szült ség: 1,1 Un Max. áram: 1,3 In Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 10, IP 54 Környezeti hő mér sék let: Ka pa ci tás tű rés: Túl ter he lés: Pró ba fe szült ség a ki ve ze tő kre: Pró ba fe szült ség a ház ra: Kon den zá tor te ker csek: Dielektrikum vesz te sé g: Ki sü tő el len ál lá sok: C D hőmérséklet osztály 5 10% 1,35 Un (8 óra na pon ta) 1,75 Un, 10 sec-ig 3 kv 50 Hz, 10 sec-ig Elect ro ni con MKPg, szá raz, kör nye zet ba rát 0,2 W/kvar Vonatkozó szab vá nyok: IEC TRK típusú fázisjavító kondenzátor, normál és alacsonyan szennyezett hálózatra (THD I 20%) be lül csat la koz tat va 50 kvar felettiek fali szekrényben Típus Teljesítmény Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Méret (mm) magasság x szélesség x mélység TRK 2,5 kvar/400v 2, , x335x145 TRK 5 kvar/400v , x335x145 TRK 7,5 kvar/400v 7, x335x145 TRK 10 kvar/400v x335x145 TRK 12,5 kvar/400v 12, x335x145 TRK 15 kvar/400v x335x145 TRK 20 kvar/400v x335x145 TRK 25 kvar/400v x335x145 TRK 30 kvar/400v x335x145 TRK 35 kvar/400v x335x145 TRK 40 kvar/400v x335x145 TRK 45 kvar/400v x335x145 TRK 50 kvar/400v x335x145 TRK 75 kvar/400v x600x260 TRK 100 kvar/400v x800x300 TRK 125 kvar/400v x800x300 TRK 150 kvar/400v x800x300 40

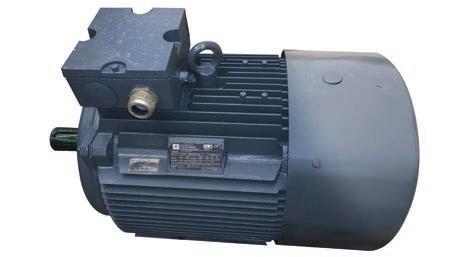

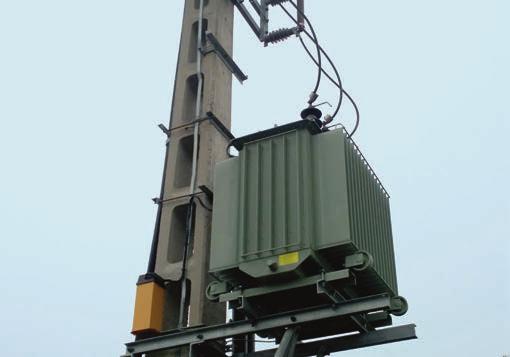

43 Energiaveszteség kizárva! TRK FO típus, transzformátorok (üresjárati) és motorok egyedi kompenzációjához, erősen szennyezett hálózatra (főbiztósítóval) mágneskapcsolós kivitel Mű sza ki ada tok: Név le ges fe szült ség: 400 V Max. fe szült ség: 1,1xUn Max. áram: 50% Há ló za ti frek ven cia: 50 Hz Fojtás frek ven cia: 134 Hz (p=14%), 189 Hz (p=7%) Vé dett ség: IP 20, IP 54 Környezeti hő mér sék let: C D hőmérséklet osztály Hűtés: ventilátoros szellőzés Túlmelegedés védelem: termosztátos védelemmel ellátva, hibajelzés, leoldás Kondenzátorok: Kisütő ellenállás: Szekrény: Fojtóte ker cs: Dielektrikum vesz te sé g: Fojtott fokozat vesz te sé g: Vonatkozó szab vá nyok: Elect ro ni con gyártmányú MKPg 3 fázisú, értékük a tekercshez illesztett 134 Hz Un = 480V vagy 525V 189 Hz Un = 440 V belül csatlakoztatva faliszekrény porszórt RAL 7035 világosszürke vá ku um ban imp reg nált, me le ge dés ér zé ke lő vel vé dett 0,2 W/kvar 5 W/kvar EN , EN , IEC 61921, IEC 60831, VDE 560, IEC 439/1-2 MEEI tanúsítvány száma: M TRK-FO típusú fázisjavító kondenzátor erősen szennyezett hálózatra (THD I 50%) Típus Teljesítmény Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Fojtási tényező (%) Méret (mm) magasság x szélesség x mélység TRK-FO kvar/400v 6, x400x260 TRK-FO kvar/400v 6, x400x260 TRK-FO kvar/400v 12, x500x260 TRK-FO kvar/400v 12, x600x260 TRK-FO7 25 kvar/400v x600x260 TRK-FO1 25 kvar/400v x800x300 TRK-FO7 50 kvar/400v x800x300 TRK-FO1 50 kvar/400v x800x300 TRK-FO7 75 kvar/400v x800x300 TRK-FO1 75 kvar/400v x800x400 41

44 K-típus, transzformátorok (üresjárati) és motorok egyedi kompenzációjához, normál hálózatra Mű sza ki ada tok: Név le ges fe szült ség: 400 V Max. fe szült ség: 1,1 Un Max. áram: 1,3 In Há ló za ti frek ven cia: 50 Hz Vé dett ség: IP 54 Környezeti hő mér sék let: C "D" hőmérséklet osztály Ka pa ci tás tű rés: 5 +10% Túl ter he lés: 1,35 Un (8 óra na pon ta) Pró ba fe szült ség a ki ve ze tő kre: 1,75 Un, 10 sec-ig Pró ba fe szült ség a ház ra: 3 kv 50 Hz, 10 sec-ig Kon den zá tor te ker csek: Elect ro ni con MKP, MKPg kör nye zet ba rát Dielektrikum vesz te sé g: 0,2 W/kvar Ki sü tő el len ál lá sok: be lül csat la koz tat va Ki ve ze tők: sk63, sk100 sor ka pocs Fes tés szí ne: RAL 2000 Cse re sza ba tos ság: A K tí pus a Me cha ni kai Mű vek által gyártott PCB-s kon den zá to rok kal cse re sza ba tos MEEI tanúsítvány száma: MEEI IP 54 K-típusú fázisjavító kondenzátor, normál és alacsonyan szennyezett hálózatra (THD I 20%) Típus Teljesítmény Áramfelvétel Fő biztosító értéke Erőátviteli kábel keresztmetszet (mm 2 Cu) Tömeg (kg) Méret (mm) magasság x szélesség x mélység K 2.5 / 400V 2, , x400x145 K 5 / 400V , x400x145 K 7.5 / 400V 7, x400x145 K 10 / 400V x400x145 K 12.5 / 400V 12, x400x145 K 15 / 400V x400x335 K 20 / 400V x400x145 K 25 / 400V x400x335 K 30 / 400V x400x335 K 35 / 400V x400x335 K 40 / 400V x400x335 K 45 / 400V x400x335 K 50 / 400V x400x335 42

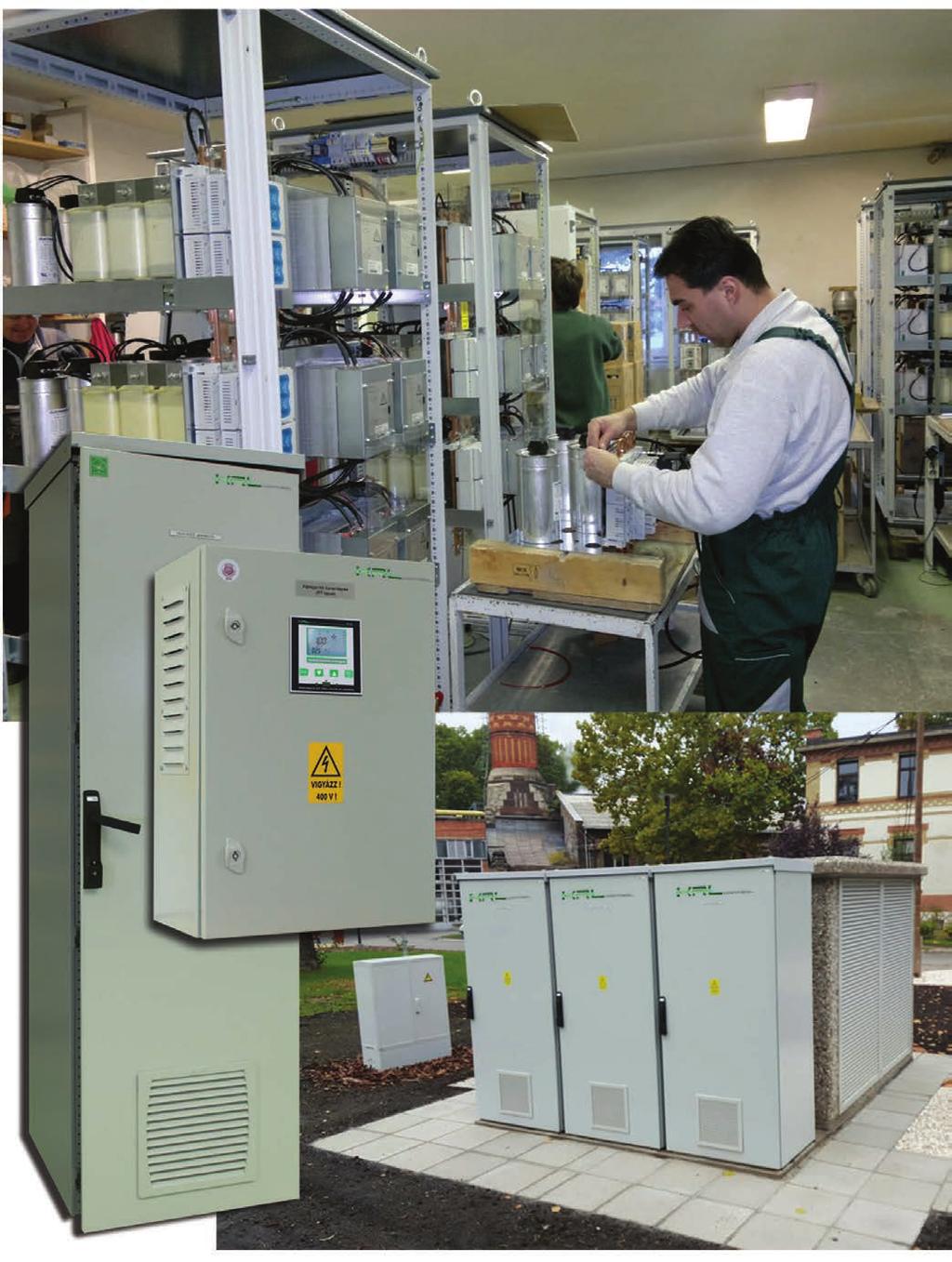

45 Energiaveszteség kizárva! Egyedi berendezések A vevőink egyedi igényei szerinti berendezéseket rövid határidővel legyártjuk. Kültéri kivitel, transzformátor mellé telepítve 43

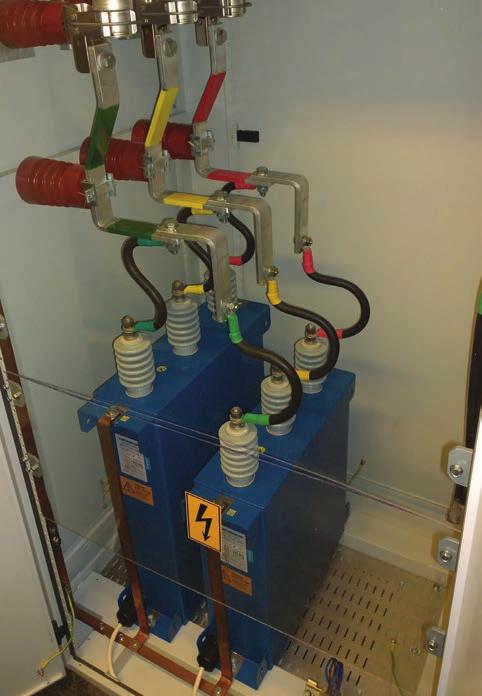

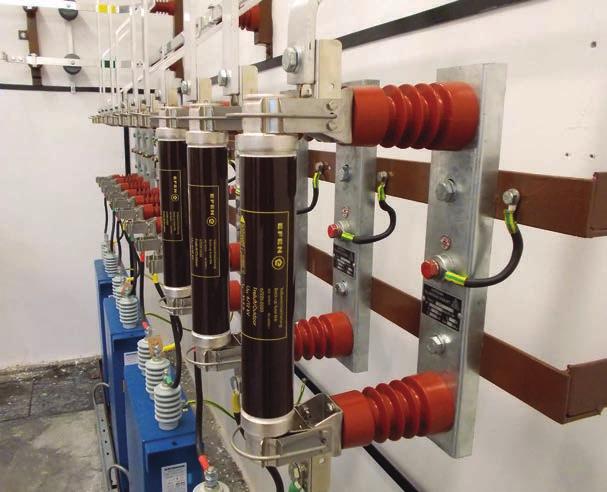

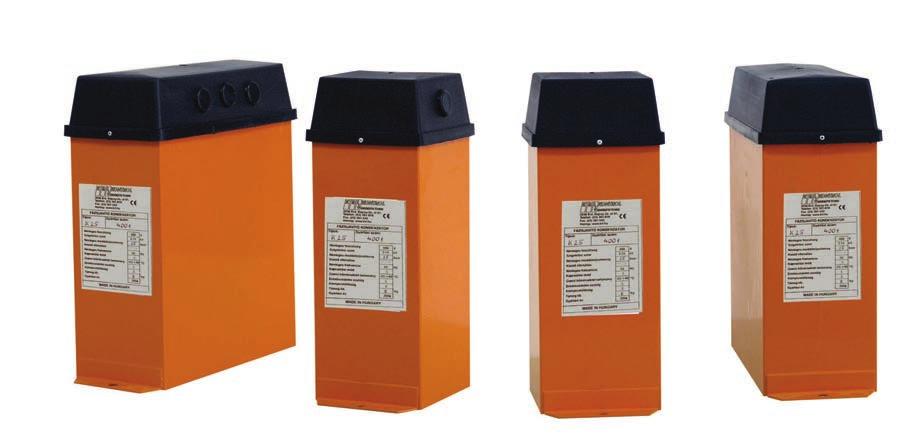

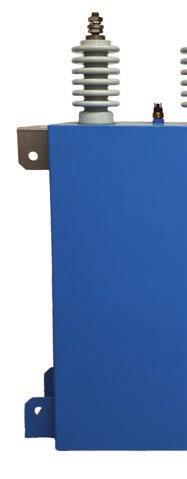

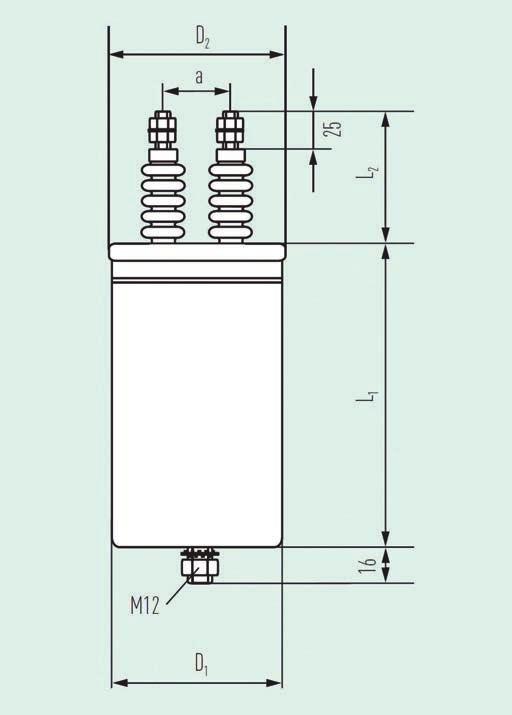

46 Középfeszültségű kondenzátorok ÚJ! Mű sza ki ada tok: Név le ges fe szült ség: Névleges teljesítmény: 1 22 kv kvar Kapacitás tűrés: 5%...+10% Névleges frekvencia: 50 vagy 60 Hz Veszteségi tényező: Hz-en 0, ,00015 Feszültségpróba: 2,15xUn, 10 sec. Szigetelésszint: kv, 50 Hz 1 min./75 kv...125kv BIL Belső kisütő ellenállás: egyedi megrendelésre Belső biztosító: egyedi megrendelésre Üzemi viszonyok: Hőmérsékleti osztály: Min. környezeti hőmérséklet: Elhelyezés: Megengedhető terhelések: Áram: Feszültség: Kondenzátorház: Anyag: Festés: Rögzítés: Kivezetés: B, C, D 20 C kül- és beltéren egyaránt 1,3xln 1,1xUn hosszú ideig 1,2xUn néhány óra acélház két réteg (alapozás+fedő réteg) lábakkal, függőleges helyzetben Szerkezeti felépítés: Acélházban elhelyezett lapos tekercsek, fedélen porcelán kivezetőkkel A tekercsek fegyverzete alumínium fólia, dielektrikuma több rétegű biaxiálisan orientált polipropilén film A kondenzátor kivezetők forrasztással vagy hegesztéssel vannak a házhoz (hermetikusan) illesztve Kivitele: egy vagy három fázis Elektromos jellemzők: Mind az egyfázisú, mind a háromfázisú kondenzátorokat a kis veszteségi tényező (tgδ), és kedvező részleges kisülési tulajdonság (magas gyújtási és kialvási feszültségek) jellemzik. Ezek a tulajdonságok a tiszta film dielektrikumnak köszönhetők. A szigetelés HAZY film, amelynek felülete durvított. Ez foltmentes impregnálást biztosít szívópapír alkalmazása nélkül is. Az impregnáló anyag PCB mentes, környezetbarát, alacsony viszkozitású és kedvező részleges kisülési tulajdonságú anyag, alacsony hőmérsékleten is. A tiszta film szigetelés jól ellenáll az impulzusszerű feszültséglökéseknek is, ami döntően fontos tulajdonság a középfeszültségű kondenzátoroknál. Szigetelők: Minőség-ellenőrzés: 2 vagy 3 átvezető a házhoz forrasztva vagy hegesztve Gyári darabpróba: feszültségpróba IEC 871 szerint, kisütő ellenállás ellenőrzés, veszteségi tényező ellenőrzés, kapacitás mérés 44

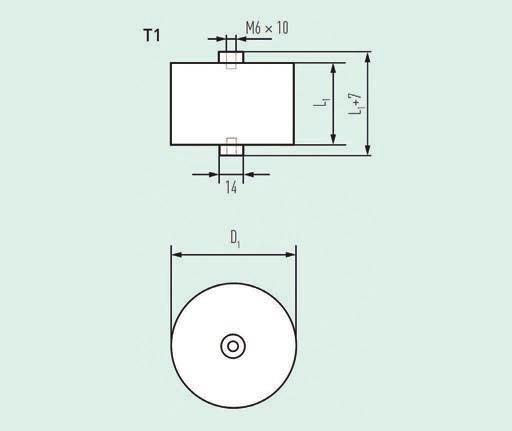

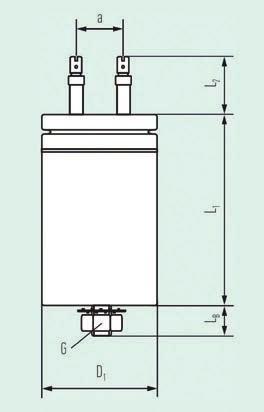

47 Energiaveszteség kizárva! Az MSD öngyógyuló kondenzátorok konstrukciós jellemzői Az MSD technológia a kisfeszültségű kondenzátoroknál már bevált öngyógyuló technológia továbbfejlesztésén alapul. Ez lehetővé teszi a középfeszültségű kondenzátorok gazdaságos gyártását gyúlékony és környezetkárosító olaj töltetek alkalmazása nélkül. A kondenzátor nagyszámú jó minőségű öngyógyuló MKP elemből áll, melyek rozsdamentes acélházban egymáshoz csatlakoznak. Az MSD kondenzátorok szilárd anyagokkal vannak megtöltve, azaz szárazak, ellentétben a csupafilm középfeszültségű kondenzátorok folyadéktöltetével. Meg kell jegyezni, hogy az MSD kondenzátorok mint bármely öngyógyuló kondenzátor nem produkálnak rövidzárlatot és ezért nem kapcsolódnak le a rendszerről. A védelmet egy beépített túlnyomáskapcsoló látja el. Az MSD technológia előnyei: Rövidzárási áramok nem jöhetnek létre az öngyógyuló dielektrikum magas ellenállású hiba karakterisztikája miatt. Speciális rövidzárási áramot korlátozó biztosítók nem szükségesek. Funkcionális kapcsoló berendezések elegendők a kioldáshoz. A figyelő áramkör költségei nagyon alacsonyak. Elegendő a kapcsoló kioldási funkcióját egy normál állapotban zárt kontaktusú nyomásfigyelővel vezérelni. Minden ház külön figyelhető. Bármilyen számú egyedi kondenzátor csoportosítható védelmi célokból. Az MSD kondenzátoroknak a csupafilm kondenzátorokhoz képest különböző részletörések (ionizáció) miatt a három fázis közötti aszimmetria kiküszöbölhető. Emiatt a csillagpont figyelés szükségtelen, ez jelentős költségcsökkenést eredményez. Olajgyűjtő edényre sincs szükség a száraz kivitel miatt, nincs olaj ami a helyi környezetet szennyezi. Nincs megsemmisítési probléma a hasznos élettartam végén. MSD kondenzátorok műszaki adatai: Gyártó: Névleges teljesítmény: Kivitel: Névleges feszültség: Megengedhető túlfeszültségek: Szigetelési szint: Névleges frekvencia: ELECTRONICON GmbH kvar IP00 védettségű, háromfázisú 3,3 6,6 10 kv 1,1*Un 8 óra/nap; 1.15*Un 30 perc/nap; 1,2*Un 5 perc, 200 alkalommal; 1,3*Un 1 perc, 200 alkalommal; 3,3 kv BIL 10/40 kv; 6,6 kv BIL 20/60 kv; 10 kv BIL 28/75 kv; 50 vagy 60 Hz Kapacitás tűrése: < ± 2,5% Hőmérséklet osztály: -40 C / B, C, D Max. megengedhető áram: 1,5 x IR Szigetelő vesztesége: < 0,2 W/kvar Kondenzátor vesztesége: < 0,25 W/kvar Várható élettartam: > h Próbafeszültség: AC 2,15*Un Túlnyomás kapcsoló: Morze 5A / 250 V AC Vonatkozó szabványok: IEC 871, VDE-EN...környezetbarát kivitel (száraz)... L1 L2 L3 F1-3 K1 MSD 3 fázisú kivitel 45

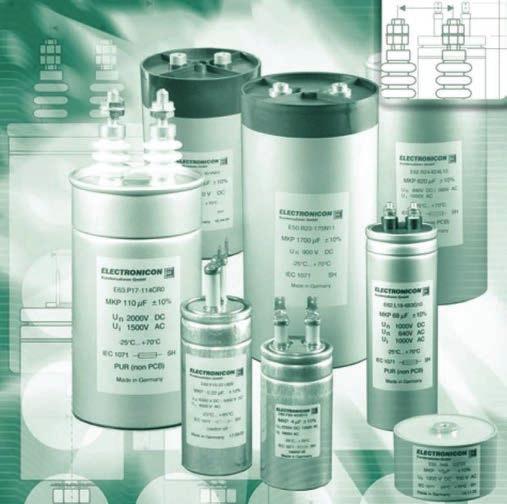

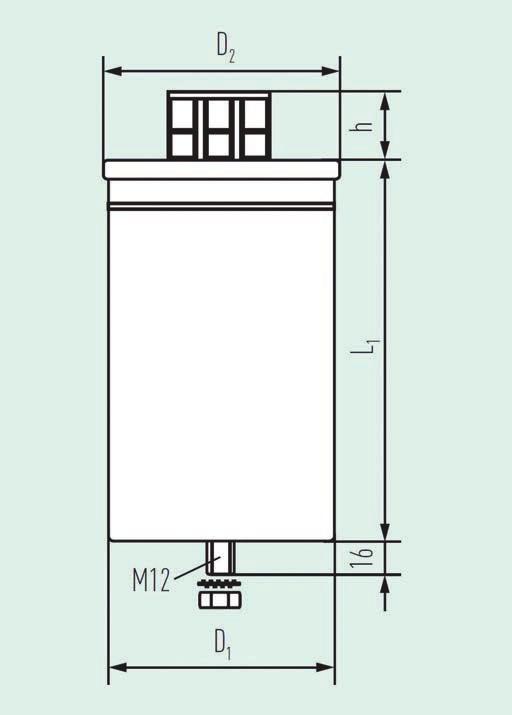

48 Különleges kondenzátorok Egyedi felhasználásra gyártott, különleges kondenzátorok is megtalálhatók termékpalettánkban. Az alábbiakban ezek rövid ismertetője található. Amennyiben valamelyik termék felkeltette érdeklődését, keressen meg minket bővebb tájékoztatásért! AC/DC kondenzátorok általános felhasználásra E62 Köszönhetően a nagy AC feszültségterhelhetőségüknek és nagy áramterhelhetőségüknek az E62 típusú kondenzátorok széles körűen alkalmazhatók a teljesítményelektronikában. Ezek a műgyantával töltött kondenzátorok kedvező kapacitás-térfogat aránnyal és nagyon jó öngyógyulási karakterisztikával rendelkeznek. A biztonságos működést a beépített túlnyomás védelem biztosítja. E62 E62, 3 fázisú E62 sorozat: V AC / V DC kapacitás tűrése: ±10% (opcionálisan: ±5%) többféle kivitelben 3 fázisú szűrőkondenzátorok (E62): 3 fázisú hálózat harmonikus szűrésére tervezve kis soros ellenállás és öninduktivitás delta kapcsolás nagy AC feszültség terhelhetőség V AC 46

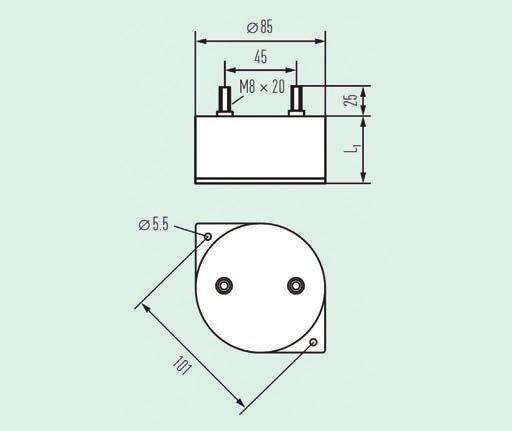

49 Energiaveszteség kizárva! E53 Radiális, kis induktivitású DC kondenzátorok E53 Az E53 sorozat kondenzátorai kis soros ellenállással és nagy impulzusállósággal, jó öngyógyító képességgel jellemezhetők V DC Axiális, kis induktivitású kondenzátor E51 Nagy feszültségük ellenére száraz technológiával és drága szigetelők nélkül készülnek. A kondenzátorelemeket műgyanta (PUR) veszi körül. Jellemzőjük az impulzusállóság, kedvező kapacitástérfogat arány és jó öngyógyító képesség V DC Axiális, kis induktivitású AC/DC kondenzátor E53 LI Jellemzőjük a kis soros ellenállás, kis öninduktivitás, nagy impulzusállóság, öngyógyító képesség. A kis induktivitásuk alkalmassá teszi őket nagy áramú alkalmazások számára közepes frekvenciákon V AC / V DC E56 E55 Kis induktivitású, nagy kapacitású DC kondenzátor E55 Az E55 jelű kondenzátoroknak különlegesen kicsi a soros ellenállásuk és nagy az impulzus állóságuk. Alkalmazásuk hasonló, mint az E53 sorozaté V DC Általános DC kondenzátor E63 A különleges dielektrikum és fegyverzet nagy áramterhelhetőséget eredményez. Ezek a műgyantával töltött kondenzátorok jó öngyógyulási képességgel, ka pacitástérfogat aránnyal, túlfeszültségállósággal és beépített túlnyomás védelemmel rendelkeznek V DC Kis induktivitású DC kondenzátor E50 PK16 Nagy energiasűrűségük miatt alkalmasak a sorba kötött elektrolit kondenzátorok és a hasáb házas fóliakondenzátorok kiváltására. Kompakt cilinderes kialakításúak, alumínium vagy műanyag házzal V DC Hasáb házas DC kondenzátor E56 A speciális fegyverzetnek és dielektrikumnak köszönhetően nagy áramterhelhetőséggel (akár 400A), kapacitással, kis öninduktivitással és kivételes túlfeszültség állósággal rendelkeznek. Alumínium vagy acél tokozással, műgyanta kitöltéssel készülnek. Magas működési hőmérséklet és sok öngyógyulási folyamat után is közel állandó marad a kapacitásuk. A biztonságos működést beépített túlnyomás védelem biztosítja V DC E63 47

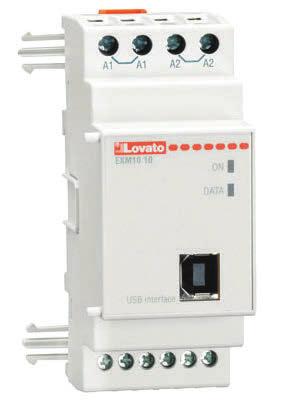

50 Fogyasztásmérők Egyfázisú fogyasztásmérők Közös tulajdonságok: Névleges tápfeszültség: 230 VAC ( 20,+15 %) Hatásos fogyasztás mérési pontossága: 1% (IEC/EN : 1. kat.) Direkt csatlakozás Plombálható kötéspontok DME M A-es direkt csatlakozású fogyasztásmérő Opcionális impulzuskimenettel MID tanúsítvánnyal is elérhető DME D110 T1 40 A-es direkt csatlakozású fogyasztásmérő 1 Programozható tranzisztoros kimenettel Multiméter* MID tanúsítvánnyal is elérhető DME D120 T1 63 A-es direkt csatlakozású MID tanúsítvánnyal is elérhető 1 Programozható tranzisztoros kimenettel Multiméter* DME D A-es direkt csatlakozású fogyasztásmérő 1 Programozható tranzisztoros kimenettel Multiméter* beépített RS-485 interfész DME D A-es direkt csatlakozású fogyasztásmérő 1 Programozható tranzisztoros kimenettel Multiméter* EXM modulokkal bővíthető Adatgyűjtő impulzus kimenetű fogyasztásmérőkhöz DMECD Bővíthető EXM modulokkal 8 bemenet ami 14 ig bővíthető Beépített RS-485 interfész Plombálható kötéspontok Programozható belső számolók A mérési csatornák között műveletek végezhetőek *Feszültség, áram, hatásos teljesítmény, meddőteljesítmény, teljesítmény tényező, frekvencia, átlagos hatásos teljesítmény (15 perces átlagolással), maximum teljesítmény. 48

51 Energiaveszteség kizárva! Háromfázisú fogyasztásmérők Közös tulajdonságok: Névleges tápfeszültség: 230 VAC ( 20,+15 %) Hatásos fogyasztás mérési pontossága: 1% (IEC/EN : 1.kat.) Direkt csatlakozás Plombálható kötéspontok DME D300 T2 Közvetlen fogyasztásmérő 63A-ig 2 programozható kimenettel impulzus gyűjtéshez, vagy a beállított hibajelzések kiadásához 1 programozható bemenettel tarifaváltáshoz DME D320 T2 DME D310 T2 5A-es áramváltó bemenet 2 programozható kimenettel impulzus gyűjtéshez, vagy a beállított hibajelzések kiadásához 1 programozható bemenettel tarifaváltáshoz EXM modulokkal bővíthető 5A-es áramváltó bemenet Bépített RS-485 interfész EXM modulokkal bővíthető EXM bővíthető modulok Típus Funkció EXM digitális bemenet, 2 digitális kimenet (tranzisztoros) EXM digitális bemenet, 2 digitális kimenet (relé 5 A) EXM 1010 Opto izolált USB interfész EXM 1011 Opto izolált RS-232 interfész EXM 1012 Opto izolált RS-485 interfész EXM 1013 Ethernet interfész EXM 1020 Opto izolált RS-485 interfész 2 db relés kimenet (5A) EXM 1030 Adat tárolás, RTC, tartalék akkumulátor adatrögzítéshez 49

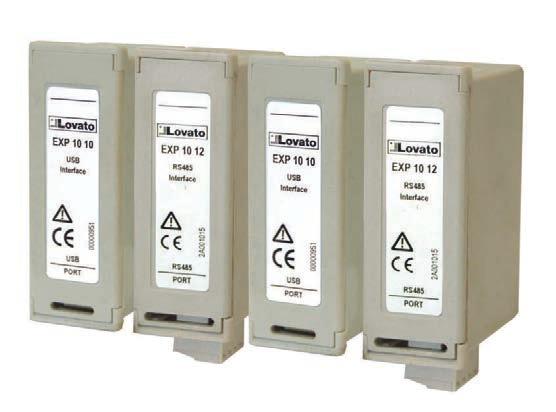

52 Háromfázisú műszerek és hálózat analizátorok Süllyesztett kivitelű műszerek Közös tulajdonságok: Tápfeszültség: V AC; V DC 4 EXP bővítő modul hely Mért villamos paraméterek: fázis és vonali feszültség, áram, fázisonkénti és 3 fázisú hatásos, meddő és látszólagos teljesítmény és fogyasztás (import és export), fázisonkénti teljesítménytényező, feszültség és áram THD, frekvencia 96x96-os süllyesztett beépítésű kivitel DMG 600 DMG 700 DMG 800 Pontossági osztály: áram, feszültség: ±0.5% teljesítmény: ±1% RS-485 interfésszel rendelkező változatban is kérhető (DMG 610) Pontossági osztály: áram, feszültség: ±0.5% teljesítmény: ±1% RS-485 interfésszel bővíthető Grafikus kijelző háttérvilágítással Pontossági osztály: áram, feszültség: ±0.2% teljesítmény: ±0.5% RS-485 és Ethernet interfésszel bővíthető Átjáró funkció (RS-485 és Ethernet között) Feszültség és áram harmonikus analízis 31. rendig. Áram és feszültség jelalak megjelenítés Típus Funkció EXP relé kimenet EXP tirisztor vezérlő kimenet EXP 1010 USB EXP 1011 RS-232 EXP 1012 RS-485 EXP 1013 Ethernet EXP 1014 Profibus DP EXP 1015 GSM+GPRS EXP bemenet EXP bemenet 2 kimenet EXP relé kimenet C/O-val EXP Analóg bemenet EXP analóg kimenet EXP 1030 Külső memória és RTC EXP 1031 Külső memória, 50

53 Energiaveszteség kizárva! DMG 900 Pontossági osztály: áram, feszültség: ±0.2%, teljesítmény: ±0.5% 4 feszültség és áram bemenet, méri a nullavezető áramát és feszültségét RS-485 és Ethernet interfésszel bővíthető Átjáró funkció (RS-485 és Ethernet között) Feszültség és áram harmonikus analízis 63. rendszámig Áram és feszültség jelalak megjelenítés Kalapsínre szerelhető műszerek Közös tulajdonságok: Tápfeszültség: V AC; V DC 4 modul széles Plombálható kötéspontok, és a fogyasztásmérést befolyásoló paraméterek nullázását megelőző kapcsoló a plombálható műanyag takaró lemez alatt Mért villamos paraméterek: fázis és vonali feszültség, áram, fázisonkénti és 3 fázisú hatásos, meddő és látszólagos teljesítmény és fogyasztás (import és export), fázisonkénti teljesítménytényező, feszültség és áram THD, frekvencia DMG 200 Pontossági osztály: áram, feszültség: ±0.5%, teljesítmény: ±1% RS-485 interfésszel rendelkező változatban is kérhető (DMG 210) DMG 300 Pontossági osztály: áram, feszültség: ±0.2%, teljesítmény: ±0.5% EXM modulokkal bővíthető (39. oldal) 51

54 ENERGiAMENEDzsMENT Egyfázisú fogyasztásmérők A VDI gazdasági megközelítésű definíciója szerint az energiamenedzsment egy proaktív és szisztematikus szervezési mód az energia előállítására, átalakítására, elosztására és felhasználására melynek célja a felállított gazdasági és környezetvédelmi céloknak való megfelelés. Az általunk forgalmazott szoftveres és hardveres eszközökkel olyan döntéstámogató rendszerek építhetőek ki melyek egyaránt elősegítik a gazdasági és minőségi megközelítésű energia opti- malizálást. Synergy szoftver megoldások Magyar nyelvû menü! A kapcsolóterekben és a termelési területeken telepített műszerek adatainak gyűjtésére, és megjelenítésére jelent megoldást. A szoftver két alapvető formában elérhető: A gyűjtött adatokkal meghatározhatóak az energiahatékonysághoz és a megfelelő energiaminőséghez szükséges fejlesztések. Az energiaminőség figyelésével a bekövetkező hibák okainak feltárása jelentősen könnyebb. A folyamatos riportálással könnyebben figyelemmel kísérhetőek a termeléssel összefüggő anyagi és villamos paraméterek változásai. A helyesen tervezett mérőrendszerrel meghatározható az egyes termékek előállításához szükséges energiamenynyiség. Nem villamos paraméterek mérésével meghatározhatóak a környezeti hatások. Az energia átalakítás be- és kimeneti oldalának figyelésével nyomon követhető a hatékonyság. Távoli szerver Lokális szerver A KRL Kontrol központi szerverén futó Synergy végzi a távoli műszerek adatainak gyűjtését, és megjelenítését. A megrendelő saját felhasználó nevével és jelszavával tud belépni a webes alapú felhasználói felületre melyre az összes nagyobb piaci részesedéssel bíró böngésző alkalmas. Itt megtekintheti az egyes műszerekhez létrehozott aktuális értékeket mutató oldalakat, illetve a historikus adatokat, melyeket le is tölthet további feldolgozás céljára. A megrendelő telephelyén lévő szerverre telepített Synergy látja el ugyanezeket a feladatokat / User: vendég Password: vendég 52

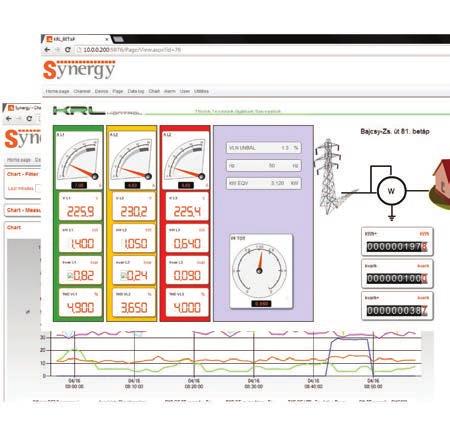

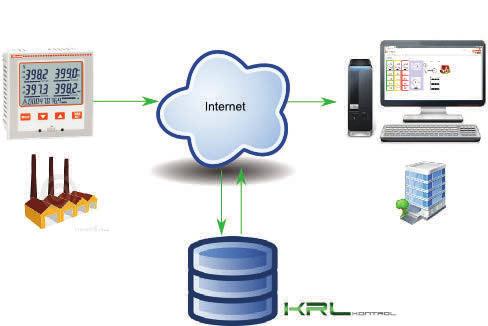

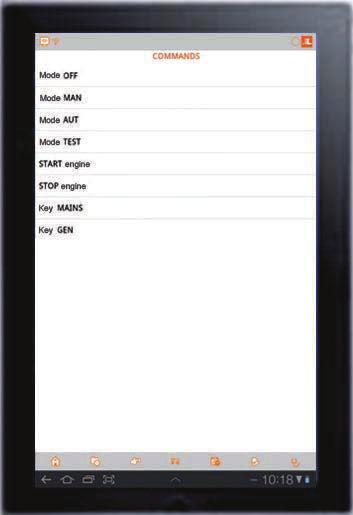

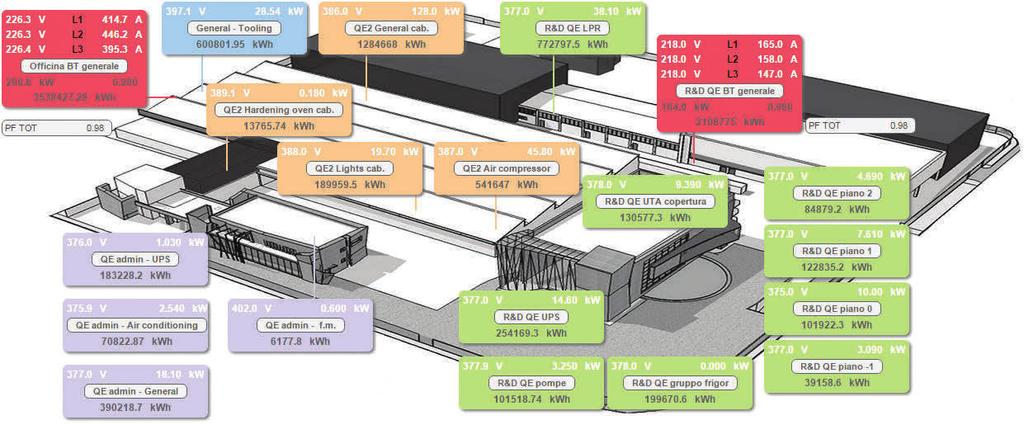

55 Energiaveszteség kizárva! ENERGiAMENEDzsMENT Egyszerű, testre szabható megjelenítés A Synergy weboldalon jeleníti meg az általa gyűjtött adatokat. Az egy vagy több műszer adatait megjelenítő oldalak igény szerint alakíthatók. Az egyes üzemcsarnokokhoz, vagy épületekhez, üzletekhez tartozó értékek áttekinthetővé tehetőek. Mérőhálózat A szoftver képes bármelyik kommunikációs interfésszel rendelkező Lovato műszer adatainak megjelenítésére, és rendszeres tárolására. A műszerek és a PC oldal közötti kommunikáció történhet etherneten, vagy RS-485: Modbus RTU/ASCII/TCP-n, átjárón keresztül. Az átjáró funkcióval rendelkező Lovato műszereket ajánljuk erre a célra. A Lovato műszerek bővíthetőségének köszönhetően egyszerű összeállítani a szükséges eszközök listáját. Az RS-485: Modbus RTU terepi busz felhasználásával minimálisra csökkenthetőek a vezetékezés kiépítésének költségei. RS-485 Ethernet SG B A TR SG B A TR SG B A TR Nem villamos mennyiségek mérése A bővítőmodulok segítségével gyűjthetőek impulzus jelek, 4-20mA-es távadók álltal közvetített mennyiségek, ill. PT100-as hőmérséklet szenzorok jelei. Így mérhetők és adatbázisba gyűjthetőek a termelés szempontjából lényeges adatok. 53

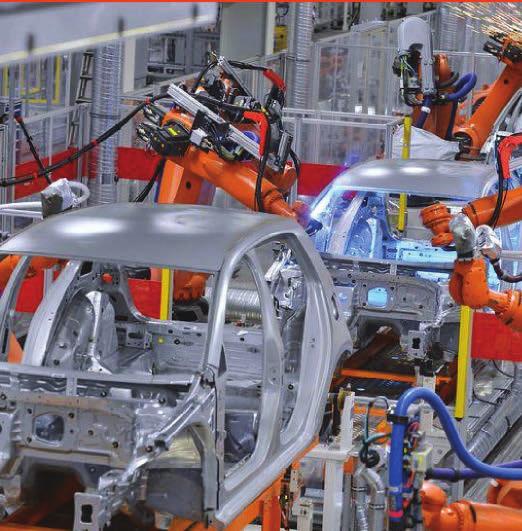

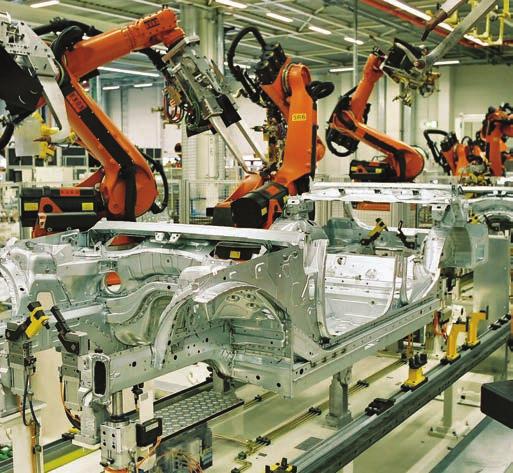

56 ENERGiAMENEDzsMENT ALKALMAZÁSI PÉLDÁK Ipari üzem Probléma: Ipari vállalkozások esetében egyre fontosabbá válik a villamos energia költségek és a hálózat minőségének átláthatósága. Ennek érdekében az egyes termelési lépésekhez és a végső termékekhez szükséges az energiaköltségek hozzárendelése az ármegállapítás érdekében. A nemlineáris fogyasztók (pl. frekvenciaváltók) alkalmazása miatt gyakran problémák lépnek fel az elektronikus berendezések és vezérlések esetében. A meddőkompenzáló rendszerek, fázisjavító kondenzátorok és harmonikus szűrők kiemelt szerepet játszanak és ezért gondos tervezést igényelnek. Egy intelligens terhelési-csúcs kezelő rendszer segítségével elkerülhetők a költséges és néha veszélyes terhelési csúcsok. Feladat: Egy autóipari beszállítónál a termelés helye megváltozott, és egy új üzem épült. A cél az új üzemben a hegesztőrobotok által felhasznált energia felügyeletének megvalósítása, illetve a szükséges sűrített levegő- és hőmennyiség-igény megállapítása, majd ezen adatok továbbítása a vezérlő-központ számára. Vizsgálni kellett a négy fő betáplálás villamos energia minőségét, és az ide tartozó meddőkompenzáló berendezéseket is csatlakoztatni kellett az energia-menedzsment rendszerhez. Tervbe volt véve egy csúcsterhelés-optimalizálás a nem kritikus terhelések, mint például a légkompresszorok, légkondicionálók rövid idejű kikapcsolásának segítségével, hogy ezáltal is csökkenjenek a villamos energia költségek. Megoldás: Energia- és költség menedzsment A felhasznált villamos energia mérésére a DME 310 használható, mely a mért mennyiségeket impulzusok segítségével adta tovább a DME CD adatgyűjtő berendezésnek. A hőmennyiség és a sűrített levegő felhasználás mérése is impulzus-kimenettel rendelkező berendezésekkel valósult meg, melyek az adataikat az impulzuskimenet segítségével szintén a DME CD adatgyűjtő egységnek továbbították. Energiaminőség ellenőrzés A 4 fő betáplálás energiaminőségének vizsgálatára DMG 900 műszerek kerültek beépítésre, melyek a kritikus szintek elérésekor vészjelet adnak, és leválasztják a nélkülözhető terheléseket. Energiaminőség javítási megoldások Ebben a projektben fontos szerepet játszott a harmonikus szűrés és a fázisjavítás. A hegesztő robotok illetve a gyorsan változó terhelés miatt dinamikus meddőteljesítmény kompenzáló berendezés beépítésére volt szükség. A vezérlési feladatokat a DCRG 8 vezérlő automatika látta el, mely képes az RS485 protokollon keresztüli kommunikációra. Az energiaköltség menedzsment, az energiaminőség ellenőrzés és az energiaminőség javítási megoldások a Synergy szoftver segítségével lettek integrálva és vizualizálva. A négy fő betáplálás kompenzáló berendezése úgynevezett vegyes üzemben működik. Ez azt jelenti, hogy az alapterhelést hagyományos módon, míg a terhelés gyorsan változó részét (például a hegesztő berendezések) tirisztoros berendezésekkel kompenzálják. Ez a vegyes működés a DCRG 8 vezérlő automatikák különlegessége, melynek köszönhetően csökkennek az ilyen jellegű kompenzációs megoldások költségei. A terhelési csúcs kezelés feladatait a főbetápokon lévő DMG 900-as műszerek látták el EXP bővítőmodulok segítségével. 54

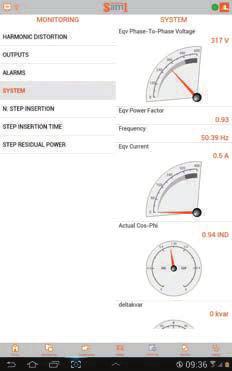

57 Energiaveszteség kizárva! ENERGiAMENEDzsMENT Magyar nyelvû menü! DMG 900 DMG 900 DMG 900 DMG 900 DCRG8 DCRG8 DCRG8 DCRG8 Fázisjavító Fázisjavító Fázisjavító Fázisjavító DME 310 DME 310 DME 310 DME 310 DME 310 DME 310 DME 310 DME 310 DMECD MÉRÉS MEGJELENÍTÉS SYNERGY PC ROUTER 55

58 ENERGiAMENEDzsMENT ALKALMAZÁSI PÉLDÁK Szupermarket Probléma: A gyakran hasonló kialakítás és fogyasztói struktúra ellenére az egyes fióküzletek fogyasztása és terhelésmenete jelentősen eltérhet. Ennek oka a különböző gyártmányú hűtőgépekben, világító és szellőztető berendezésekben rejlik, melyek nagyon eltérő energiahatékonysággal rendelkezhetnek. Az okok között szerepel még a fióküzletek esetében az eltérő elhelyezkedés (pl. eltérő időjárási viszonyok), a napi vásárlók száma és a dolgozók környezet-tudatossága. Továbbá a nemlineáris fogyasztók is jelentős villamos energia minőség romlást eredményeznek. Ezért érdekes tehát a fióküzletek fogyasztásának és terhelésmenetének megismerése, egymással való összehasonlítása. Feladat: Egy szupermarketlánc esetében a fióküzletek fogyasztását, teljesítményfelvételét és az energia minőségét kell mérni a főbetáplálások és egyes fontosabb leágazások esetében, majd az adatokat központilag egy PC segítségével kiértékelni. Ezen adatok segítségével ki kell választani a különösen nagy fogyasztású vagy terheléscsúccsal rendelkező üzleteket, és megtalálni a kiugró mérési eredmények okát. A terhelési csúcsok aztán egy csúcsterhelés optimalizálás segítségével redukálandók. Az energiaminőség ellenőrzésére az egyes leágazásokban kerül sor, figyelembe véve a felharmonikusokat, amiket például a mélyhűtők keltenek. Ráadásul mérni kell a gáz- és vízfelhasználást, hogy az adatok a menedzsment számára rendelkezésre álljanak. A kommunikáció céljaira a meglévő ISDN hálózatot lehet felhasználni. Megoldás: Fióküzlet Az üzletek fő betáplálási pontjára egy DMG 800 került beépítésre, mely egy router segítségével közvetlenül elérhető. A műszer felügyeli a teljes hálózat energiaminőségét és az EXP bővítőmodulok segítségével ellátja a csúcsterhelés optimalizálás feladatát is, 2 lekapcsolási csatornával. Továbbá időzítő segítségével a felesleges terhelések lekapcsoltathatók (pl. a világítás lekapcsolása zárás után). Igény esetén a feszültségletörések és egyéb események formájában (adatmelléklettel) elküldésre kerülhetnek. Az almérők RS485-ön keresztül csatlakoznak a DMG 800 hoz, mely átjáró funkciót is ellát. A négy fő leágazás (mélyhűtők, szellőztetés, kompresszorok, világítás) adatainak mérésére egy-egy DMG 700 került beépítésre. A víz és gázfogyasztás ellenőrzése az egyik DMG 700-as műszer segítségével történt, melyet EXP 1000-es bővítőmodulall tettünk alkalmassá impulzus jelek fogadására. Központ A KRL központi szervere az interneten keresztül éri el a műszereket és gyűjti az adatokat. Az üzlethálózat energetikusai webes felületen keresztül érhetik el a mért értékeket és hisztorikus adatokat. A fogyasztási és energiaminőség paraméterekről heti riportok készülnek automatikusan, melyeket ben kapnak meg. 56

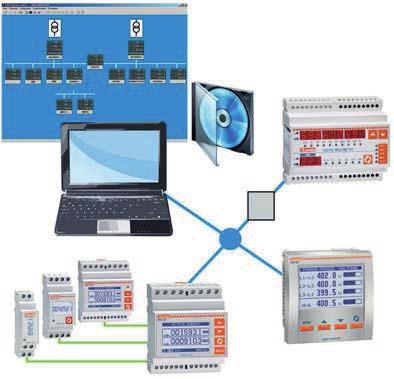

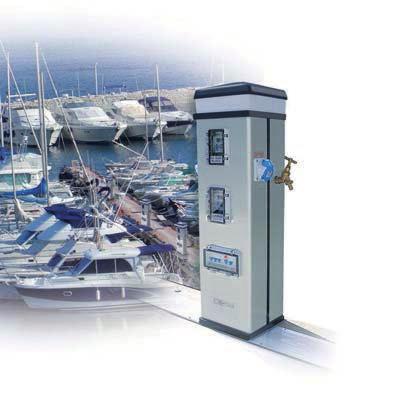

59 Energiaveszteség kizárva! ENERGiAMENEDzsMENT DMK SW szoftver DMK digitális multiméterek RS485/Ethernet konverter Ethernet hálózat DMG digitális multiméterek és hálozati analizátorok DME fogyasztásmérők DME CD adatgyűjtő LOVATO Electric szoftver Energiamenedzsment iroda Ethernet hálózat Villamosenergia hálozat Impulzus kimenetek DME CD Adatgyűjtő DME Digitális fogyasztásmérő DMG Digitális multiméter EGYEDI BOLT KÖZÖS SZOLGÁLTATÁSOK PARKOLÓ Ethernet DME CD DME CD DME M100 T1 DME D DMG DME D310 T2 DME M100 T1 DME D DME D310 T2 DME CD MÁSODIK EMELET DME CD DME M100 T1 DME D DMG DME D310 T2 DME M100 T1 DME D DME D310 T2 ELSŐ EMELET kw DMG DME PARKING LOT DMG 800 Transzformátor és elosztó egység 57

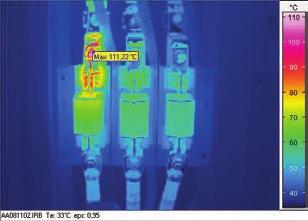

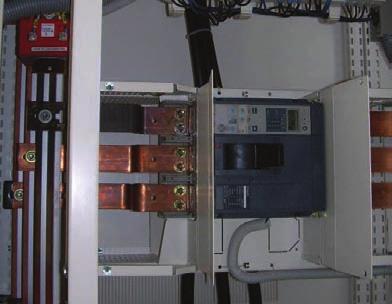

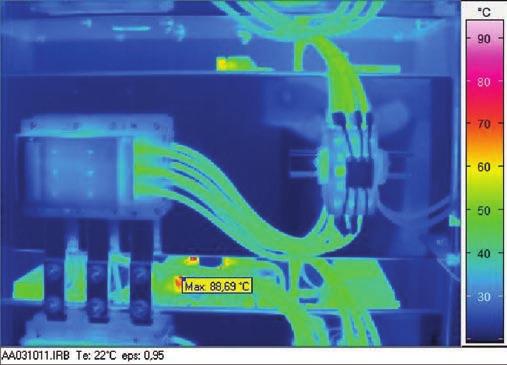

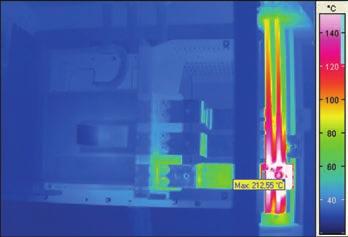

60 szolgáltatásaink Hőkamerás vizsgálat Főelosztó 1. mező A nyíllal jelölt biztosító felső kötéspontja megnövekedett átmeneti ellenállásra utaló hőképet mutat A hőkamerás vizsgálatokkal megelőzhetők a kábeleket károsító beégések, pl. a három fázis egyenlőtlen terhelésére visszavezethetően. Megvizsgálhatók az egyes kábelsaruk egymáshoz viszonyított hőmérsékletei és korai időpontban kimutathatók a helyi túlmelegedések, pl. az aszimmetrikus terhelésekből eredően. Ezek a vészjelzések még azelőtt adhatók, hogy a túlhevülő kábelcsatlakozásokról továbbterjedne a túlmelegedés a ká belekre és villamos tüzet okozna. A hőkamerás mérés után a karbantartásra szánt idő nagymértékben lerövidül, mivel a munkavégzés célirányosan csak a hibás kötésekre irányul. A mérési anyagot színes nyomtatásban és pdf file-ba szerkesztve is adjuk. A mérési jegyzőkönyv tartalma a mellékelt minta szerint épül fel. A VarioCam típusú hőkamera műszaki paraméterei Általános mérési paraméterek: HIBA AZONOSÍTÁSA: Az 1-es mező főkapcsolójának L1-es fázisa a jelölt pontban megnövekedett átmeneti ellenállásra utaló hőképet mutat. Közvetlen tűzveszély! Azonnali közbeavatkozás szükséges! Mérési tartomány: C Felbontás: ± 0,1 C Mérési pontosság: ± 2 C (100 C -ig) egyébként ± 1% Detektor típusa: mikrobolométer Optikai mező: 32 vízszintes 25 függőleges Mérési távolság: 0,2 m Kép felbontása: 360 x 240 képpont Képalkotási idő: 0,05 másodperc A/D átalakítás: 16 bit Kijelző: 4 -s színes LCD Környezeti hőmérséklet: C Tápellátás: akkumulátor A mérési dokumentációt elektronikus PDF formátumban szolgáltatjuk. Az irb kiterjesztésű file-ok a kamera eredeti felvételei, melyek csak a kamerához tartozó speciális programmal dolgoz hatók fel. Referenciahelyeink: Tetra Pak Zrt. BKV Zrt. Tyco Electronics Hungary Kft. Campona 99 Kft. Avon Cosmetics Kft Tredegar Kft. stb... országosan kb. 100 ügyfél! 58

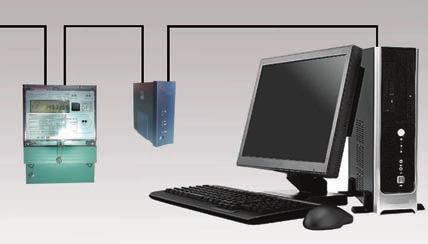

61 Energiaveszteség kizárva! szolgáltatásaink Villamos fogyasztásmérők helyszíni és távkiolvasása, tanácsadás Cégünk rendelkezik a fogyasztásmérők helyszíni és internetes ki ol va sására alkal mas eszközökkel, melyek segítségével további plusz szolgáltatásokat nyújtunk ügyfeleink részére. kw 140 Teljesítmény maximumok Teljesítmény maximumok takarékoskodjon a villamos energiával! április május június július augusztus szeptember október november december január február március Csúcs max. Csúcs k. max Az univerzális leolvasó kézi terminál az or szág ban alkalmazott összes villa mos fo gyasztásmérő adatainak optikai úton tör té nő helyszíni letöltéséhez és szá mí tó gépen történő kiértékeléshez ad le he tő sé get. Al kalmas a számlázási adatok és terhelési adatok kiolvasására, melyet diagram formá já ban továbbítunk ügyfeleink részére. Azoknál az ügyfeleinknél ahol a távleolvasás is ki van építve, a mé rő adatait saját kiolvasó rendszerünk segítségével ellenő rizzük, ezáltal karbantartott ügy fe leink nél az eset legesen szükséges beavatkozásokat teljesen automatikusan végezzük. kwh, kvarh Fogyasztási adatok Éves hatásos fogyasztás kwh április május június július augusztus szeptember október november december január február március Hatásos energia Meddô energia %-os meddô energia

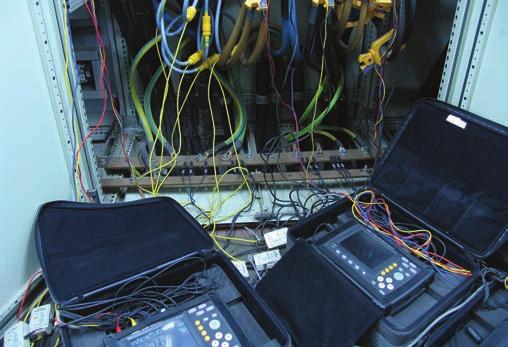

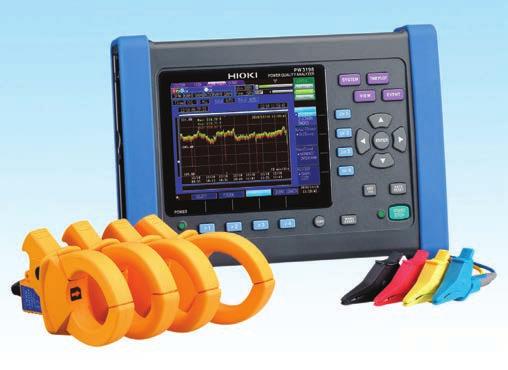

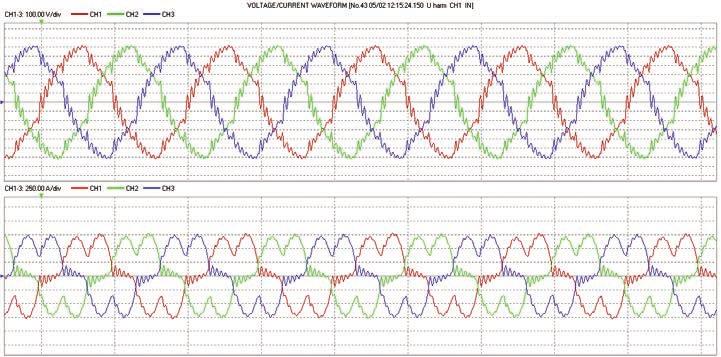

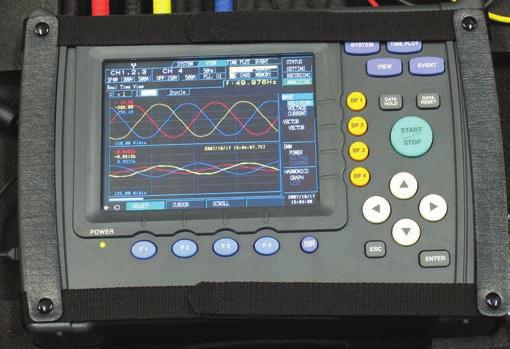

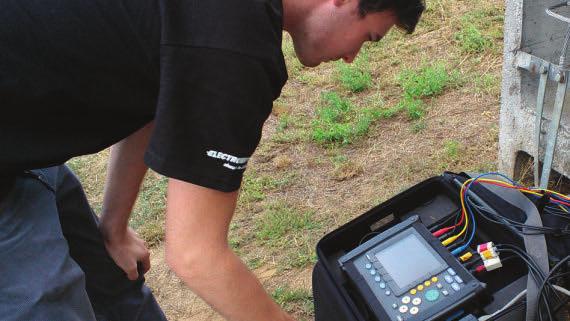

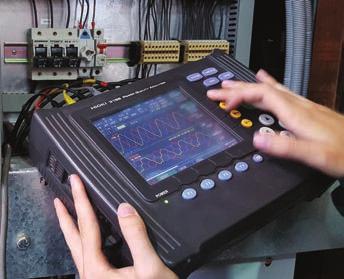

62 Hálózati analízis Villamos terhelések, felharmonikusok, flickerek mérése és eseményrögzítés Az energiaellátással kapcsolatos problémák száma napról napra növekszik, ahogy a villamosenergia-rendszerek egyre bonyolultabbá válnak, köszönhetően többek között a teljesítményelektronikai eszközök térnyerésének vagy az elosztott energiatermelés egyre növekvő arányának. Az ilyen problémák megoldásának kulcsa a helyzet gyors és pontos felmérésében rejlik, melyben nagy segítséget jelentenek a modern hálózat-analizátorainkkal végzett mérések. A mérésekről készített jegyzőkönyvek grafikonos formában ábrázolják a mérés során rögzített összes fontos villamos paraméter időbeni változását valamint a mérés során bekövetkezett események esetében a feszültségek és áramok jelalakját. A mért adatokat táblázatos formában is megrendelőink rendelkezésére bocsájtjuk. Általános mérési paraméterek: Tápfeszültség: 230V ±20%, 50/60 Hz Fogyasztás: max. 40W Mérési csatlakozás: 3 vagy 4 huzalos Árammérési tartomány: 1/5A 100/1000A lakatfogó 500/5000A flexibilis lakatfogó Feszültség tartomány: AC 600V RMS DC 600V Mérési kiegyensúlyozási idő: átlag 100 msec, max. 1 sec Mintavétel átlagszámításhoz: 2560 minta 10 ciklusból Regisztrálási időköz: 1 sec 2 óra Esemény regisztrálások száma: Max esemény (14 periódus eseményenként) Tranziensmérés: 2000V csúcs 4 csatornán minimum 0,5 µsec mintavétellel Harmonikus kiértékelési módszer: gyors Fourier transzformáció AC áramátalakító pontossága: szöghiba < 1 60

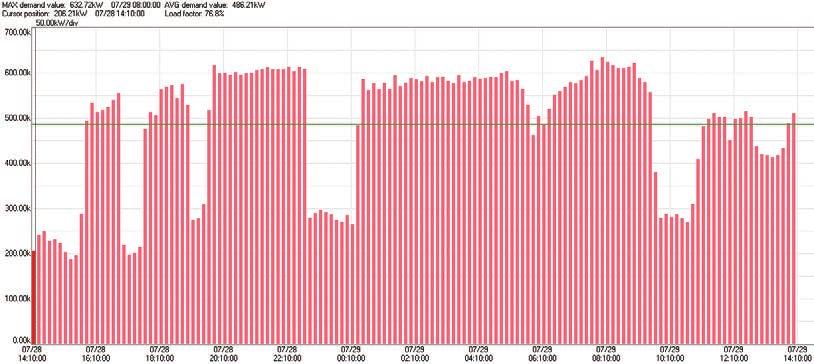

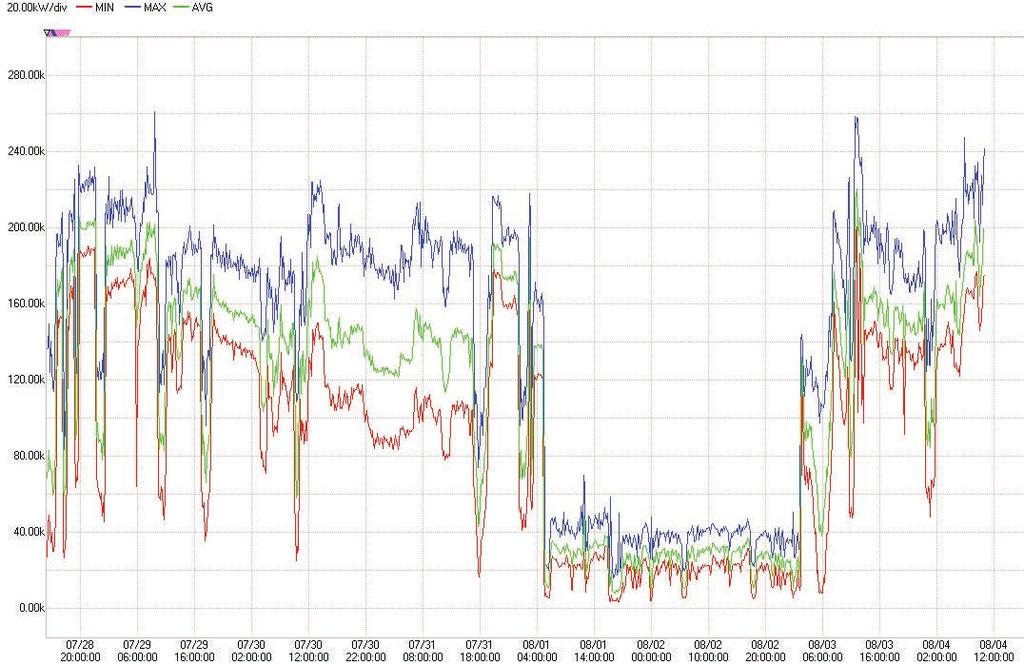

63 Energiaveszteség kizárva! Az első és legfontosabb lépés egy hatékony energiamenedzsment rendszer kialakítása és a fogyasztás ésszerűsítése felé az aktuális állapotok feltérképezése. Ebben is nagy segítséget jelenthetnek a HIOKI mérőműszerekkel végrehajtott mérések, melyek során hosszú ideig tudjuk rögzíteni az adott mérési pontok feszültségeit, áramait, fogyasztási adatait illetve hatásos és meddő teljesítményeit. Ezen adatok ismeretében beazonosíthatók az energiaigényes folyamatok, racionalizálható az energiafelhasználás, előnyösebb szerződés köthető a szolgáltatóval. Mindezek eredményeként jelentős megtakarítások érhetők el. Fázisfeszültség RMS értékének változása az idő függvényében Fogyasztói terhelési görbe Teljesítmény diagramok 61

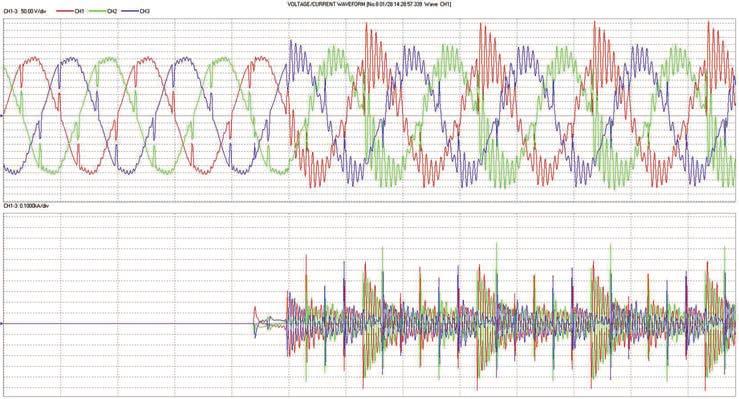

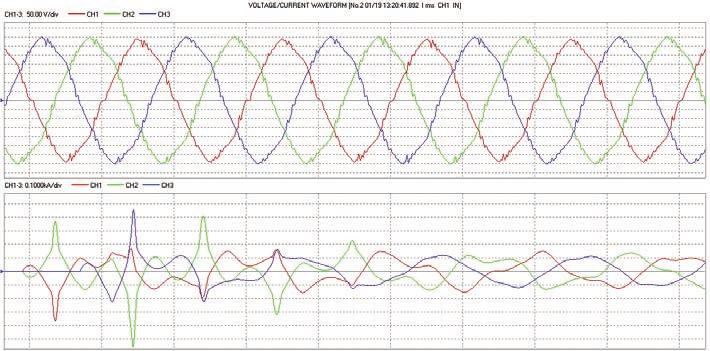

64 A műszer eseményrögzítő funkciójával regisztrálhatók és elemezhetők az olyan események, hálózati tranziensek, mint: feszültség letörés, emelkedés feszültség kiesés tranziens túlfeszültségek, hullámalak torzulások bekapcsolási áramlökések harmonikus határérték túllépések Kapcsolási tranziens Frekvenciaváltós hajtás Hálózati rezonancia 62

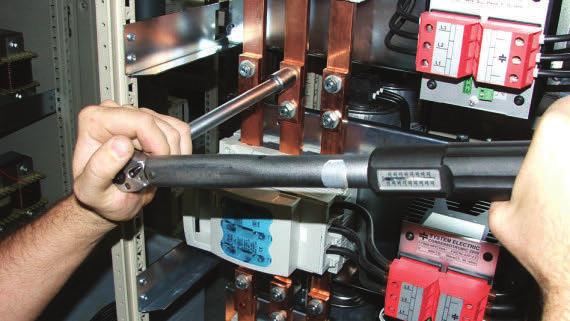

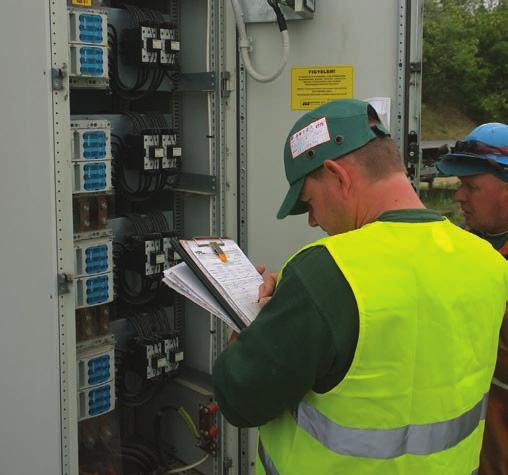

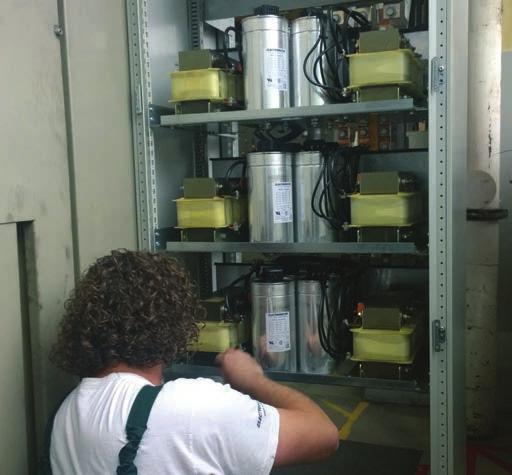

65 Energiaveszteség kizárva! Országos szerviz szolgáltatás Karbantartás Vállaljuk: Bizonytalan működésű, régi, elhanyagolt automatikus fázisjavító hosszútávú kapcsolatokat építünk berende zések hely színi felülvizsgálatát, szükség szerinti felújítását, üzemeltetését, egye dülálló mó don, felelősség átvállalással! Amennyiben Ön karbantartott ügy fe lünk, a villanyszámláján esetlegesen megjele nő in duk tív felárat ÁTVÁLLALJUK! Kiadó: KRL Kontrol Kft. Felelős: Kropkó László ügyvezető Grafika: Nagyszerű Reklámstúdió A fotók, képek illusztrációk. A műszaki változtatás jogát fenntartjuk, kérje részletes ajánlatunkat! 63

66 64

67 Energiaveszteség kizárva!

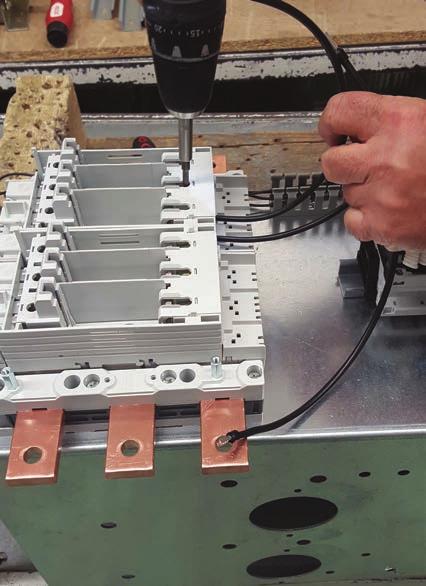

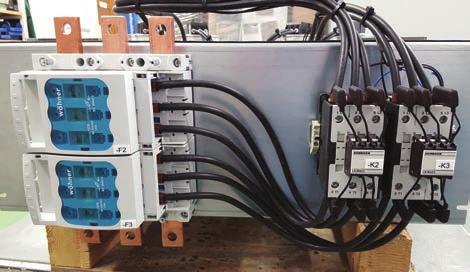

68 Mérünk Tervezünk Gyártunk Szervizelünk Szerelő műhelyünkben automatikus fázisjavító berendezéseket és kondenzátoros rendszereket gyártunk. Ügyfeleinknek üzembiztonságot és nyugalmat szállítunk. KRL Kontrol Kft., 2030 ÉRD Bajcsy-Zsilinszky út 81. Tel.: 23/ Fax: 23/
