1 Szerelés kézkönyv és üzemeltetés útmutató Gázüzemű vízmelegítők mnmaxx WRD 11-2.G.. WRD 14-2.G.. WRD 18-2.G.. HU (06.01) JS

2 Tartalomjegyzék Tartalomjegyzék Bztonság nformácók 3 Jelmagyarázat 3 1 Mûszak tulajdonságok és méretek Általános leírás A modellkód magyarázata Tartozékok (a készülékkel együtt szállítva) A vízmelegítõ leírása Specáls tartozékok Méretek A vízmelegítõ mûködés ábrája Kapcsolás rajz Funkcó Techncal characterstcs 8 2 Szabályozás 9 4 Használat Dgtáls kjelzõ - leírás A vízmelegítõ beüzemelése elõtt A készülék k- és bekapcsolása Vízmennység Teljesítmény beállítása Hõmérséklet/átfolyás beállítása 12 5 Beállítások Vízmelegítõ beállítása Nyomásbeállítás Más gáztípusra történõ átállítás 14 6 Karbantartás Ismétlõdõ karbantartás munkák Karbantartás után újrandítás A készülék leürítése Füstgázfgyelõ bztonság berendezés 15 3 Beszerelés Fontos nformácó A készülék helyének kválasztása A vízmelegítõ szerelése Vízcsatlakozás Vízgenerátor mûködése Gázcsatlakozás Kvtelezés 10 7 Problémák Probléma/ok/megoldás 17 2

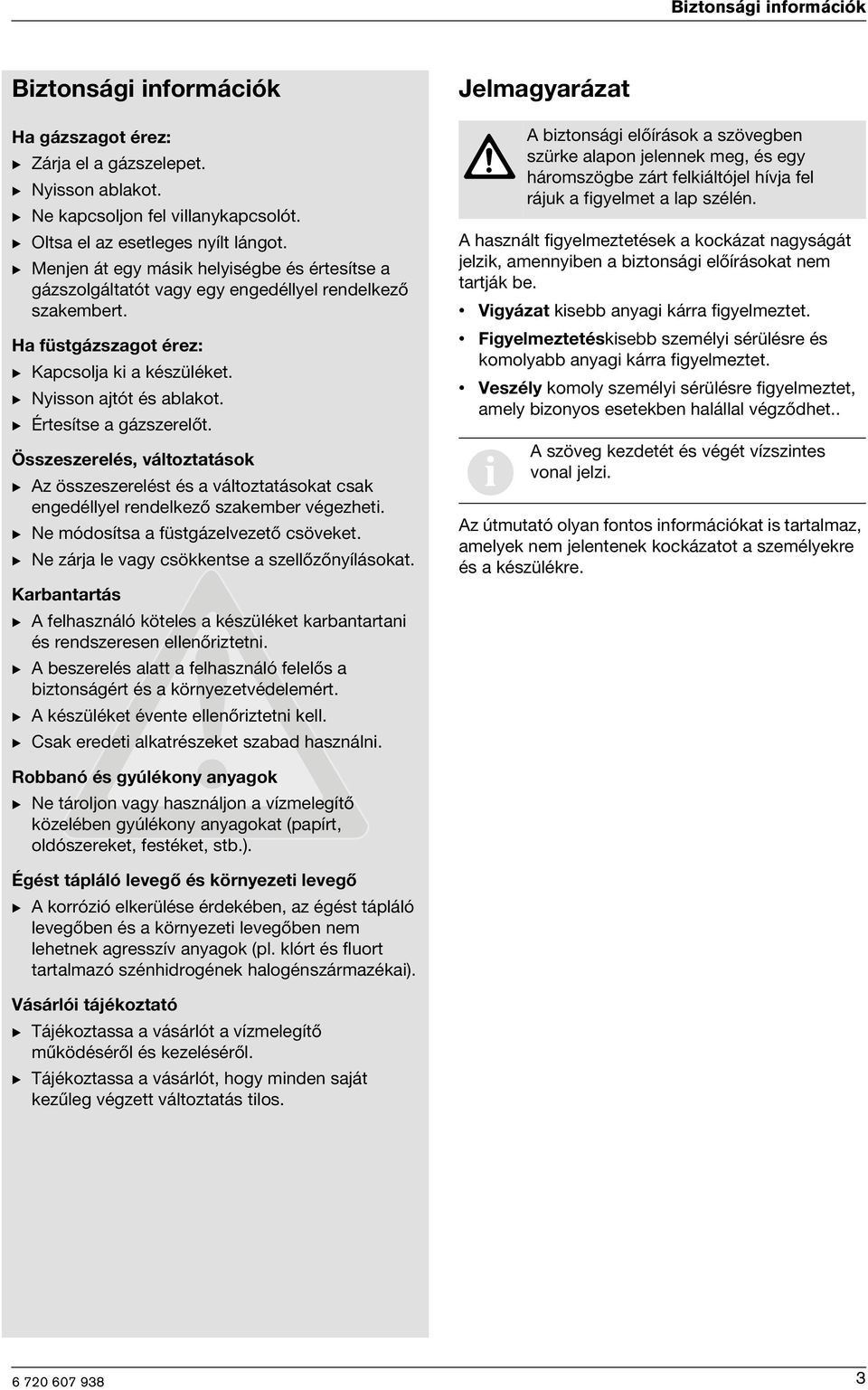

3 Bztonság nformácók Bztonság nformácók Ha gázszagot érez: B Zárja el a gázszelepet. B Nysson ablakot. B Ne kapcsoljon fel vllanykapcsolót. B Oltsa el az esetleges nyílt lángot. B Menjen át egy másk helységbe és értesítse a gázszolgáltatót vagy egy engedéllyel rendelkező szakembert. Ha füstgázszagot érez: B Kapcsolja k a készüléket. B Nysson ajtót és ablakot. B Értesítse a gázszerelőt. Összeszerelés, változtatások B Az összeszerelést és a változtatásokat csak engedéllyel rendelkező szakember végezhet. B Ne módosítsa a füstgázelvezető csöveket. B Ne zárja le vagy csökkentse a szellőzőnyílásokat. Karbantartás B A felhasználó köteles a készüléket karbantartan és rendszeresen ellenőrztetn. B A beszerelés alatt a felhasználó felelős a bztonságért és a környezetvédelemért. B A készüléket évente ellenőrztetn kell. B Csak eredet alkatrészeket szabad használn. Jelmagyarázat A használt fgyelmeztetések a kockázat nagyságát jelzk, amennyben a bztonság előírásokat nem tartják be. Vgyázat ksebb anyag kárra fgyelmeztet. Fgyelmeztetésksebb személy sérülésre és komolyabb anyag kárra fgyelmeztet. Veszély komoly személy sérülésre fgyelmeztet, amely bzonyos esetekben halállal végződhet.. A bztonság előírások a szövegben szürke alapon jelennek meg, és egy háromszögbe zárt felkáltójel hívja fel rájuk a fgyelmet a lap szélén. A szöveg kezdetét és végét vízszntes vonal jelz. Az útmutató olyan fontos nformácókat s tartalmaz, amelyek nem jelentenek kockázatot a személyekre és a készülékre. Robbanó és gyúlékony anyagok B Ne tároljon vagy használjon a vízmelegítő közelében gyúlékony anyagokat (papírt, oldószereket, festéket, stb.). Égést tápláló levegő és környezet levegő B A korrózó elkerülése érdekében, az égést tápláló levegőben és a környezet levegőben nem lehetnek agresszív anyagok (pl. klórt és fluort tartalmazó szénhdrogének halogénszármazéka). Vásárló tájékoztató B Tájékoztassa a vásárlót a vízmelegítő működéséről és kezeléséről. B Tájékoztassa a vásárlót, hogy mnden saját kezűleg végzett változtatás tlos. 3

4 Mûszak tulajdonságok és méretek 1 Műszak tulajdonságok és méretek 1.1 Általános leírás Modell Kategóra Típus Tab. 1 WRD 11/14/18-2 G... II 2HS3B/P B 11BS 1.2 A modellkód magyarázata W R D 11-2 G W R D 14-2 G W R D 18-2 G Tab W gázüzemű vízmelegítő R az arányos teljesítmény beállítása D Dgtáls kjelző 11 kapactás (l/mn) változat G elektromos gyújtás, ellátás vízgenerátorról 23 H földgáz jelzőszáma 31 PB-gáz jelzőszáma S... országkód 1.3 Tartozékok (a készülékkel együtt szállítva) Gázüzemű vízmelegítő Mellékelt elemek Csatlakozó elemek A vízmelegítő dokumentácója. S... S... S... Hõmérséklet-érzékelõ a vízmelegítõ kmenet vízhõmérsékletének ellenõrzéséhez A készüléket más, hagyományos, folyamatosan üzemelő gyújtólángos készülékeknél takarékosabbá tesz, hogy a gyújtóláng nem ég folyamatosan, és a teljesítmény állítható. Földgáz/PB-gáz égő A félfolyamatos gyújtóégő csak a vízszelep knytása és a főégő meggyulladása között dőszakban működk Égőkamra cnk/ólom bevonat nélkül Üvegszálas polamdból készült vízszelep, 100%- ban újrahasznosítható A vízmennység automatkus beállítása egy olyan berendezés segítségével, amely a változó nyomás ellenére állandó vízmennységet bztosít A gázmennység és a vízmennység szabályozása állandó magas hőmérsékletet bztosít. Bztonság berendezések: Ionzácós szonda az égőláng véletlen kalvásának elkerülésére Füstgázfgyelő bztonság berendezés kkapcsolja a vízmelegítőt, ha az elégett gáz nem megfelelően távozk Hőmérséklet-határoló, amely megakadályozza az égőkamra túlmelegedését 1.5 Specáls tartozékok Átállító készlet a földgázról PB-gázra történő átálláshoz és fordítva. 1.4 A vízmelegítő leírása Kényelmes üzemeltetés, mvel a vízmelegítő egyszerű gombnyomásra működk. Falra szerelhető vízmelegítő A gyújtás elektromos gyújtómpulzussal történk, amkor a vízszelep knyílk. Hdrodnamkus generátor termel a szükséges energát a készülék begyújtásához és ellenőrzéséhez. Kjelző a hőmérséklet, az üzemzavarok és az égő üzemelésének kjelzéséhez 4

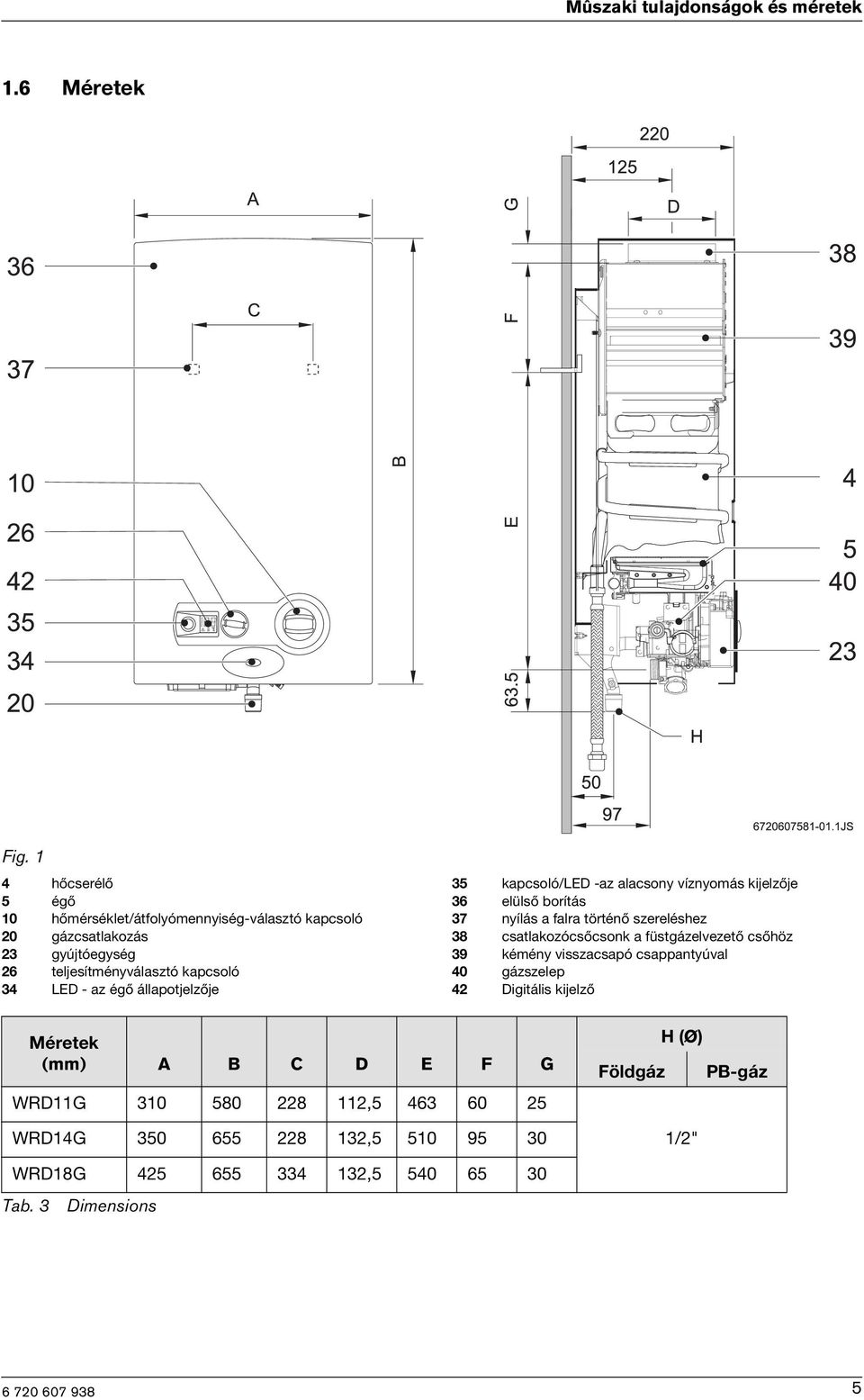

5 Mûszak tulajdonságok és méretek 1.6 Méretek Fg. 1 4 hőcserélő 5 égő 10 hőmérséklet/átfolyómennység-választó kapcsoló 20 gázcsatlakozás 23 gyújtóegység 26 teljesítményválasztó kapcsoló 34 LED - az égő állapotjelzője 35 kapcsoló/led -az alacsony víznyomás kjelzője 36 elülső borítás 37 nyílás a falra történő szereléshez 38 csatlakozócsőcsonk a füstgázelvezető csőhöz 39 kémény vsszacsapó csappantyúval 40 gázszelep 42 Dgtáls kjelző Méretek (mm) A B C D E F G WRD11G , WRD14G , H (Ø) Földgáz PB-gáz 1/2" WRD18G , Tab. 3 Dmensons 5

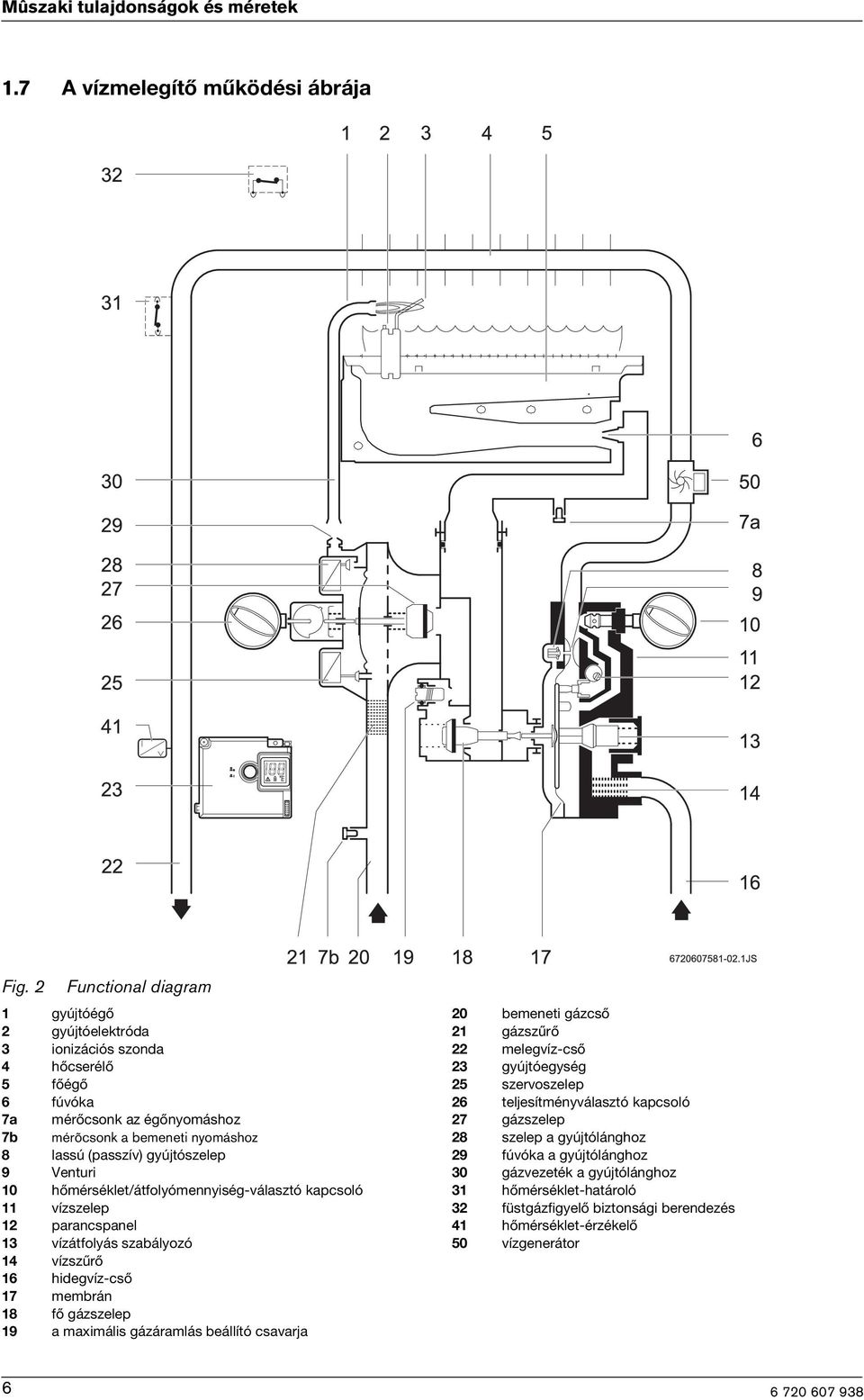

6 Mûszak tulajdonságok és méretek 1.7 A vízmelegítő működés ábrája Fg. 2 Functonal dagram 1 gyújtóégő 2 gyújtóelektróda 3 onzácós szonda 4 hőcserélő 5 főégő 6 fúvóka 7a mérőcsonk az égőnyomáshoz 7b mérõcsonk a bemenet nyomáshoz 8 lassú (passzív) gyújtószelep 9 Ventur 10 hőmérséklet/átfolyómennység-választó kapcsoló 11 vízszelep 12 parancspanel 13 vízátfolyás szabályozó 14 vízszűrő 16 hdegvíz-cső 17 membrán 18 fő gázszelep 19 a maxmáls gázáramlás beállító csavarja 20 bemenet gázcső 21 gázszűrő 22 melegvíz-cső 23 gyújtóegység 25 szervoszelep 26 teljesítményválasztó kapcsoló 27 gázszelep 28 szelep a gyújtólánghoz 29 fúvóka a gyújtólánghoz 30 gázvezeték a gyújtólánghoz 31 hőmérséklet-határoló 32 füstgázfgyelő bztonság berendezés 41 hőmérséklet-érzékelő 50 vízgenerátor 6

7 Mûszak tulajdonságok és méretek 1.8 Kapcsolás rajz Fg. 3 Kapcsolás rajz 2 gyújtóelektróda 3 onzácós szonda 23 gyújtóegység 25 szervoszelep (általában nytva) 28 gyújtószelep (általában zárva) 31 hőmérséklet-határoló 32 füstgázfgyelő bztonság berendezés 33 membrán szelep 34 LED - az égő állapotjelzője 35 kapcsoló/led -az alacsony víznyomás kjelzője 41 hőmérséklet-érzékelő 42 dgtáls kjelzõ 50 vízgenerátor 1.9 Funkcó Ez a vízmelegítő automatkus elektronkus gyújtással van felszerelve, így az üzembe helyezése egyszerű. B Ehhez csak a kapcsolót kell megnyomna (7.ábra). Ezután a készülék bármelyk melegvíz-csap megnytásakor automatkusan begyújt. Először a gyújtóláng gyullad meg, majd kb. 4 másodperc múlva a főláng. Aztán a gyújtóláng rövd dő múlva kalszk. Ez a készüléket energatakarékosabbá tesz, mvel a gyújtóláng nem folyamatosan ég mnt más, hagyományos, folyamatosan üzemelő gyújtólángos készülékek esetében, hanem csak arra a rövd dőre gyullad fel, amíg begyújtja a főégőt. Ha a vízmelegítő üzembe helyezésekor levegő van a gázvezetékben, ez hbás gyújtáshoz vezethet. B Zárja el, majd smét nyssa k a melegvíz-csapot, hogy a készülék smét begyulladjon és a gázvezeték légtelenítődjön. Ebben az esetben: 7

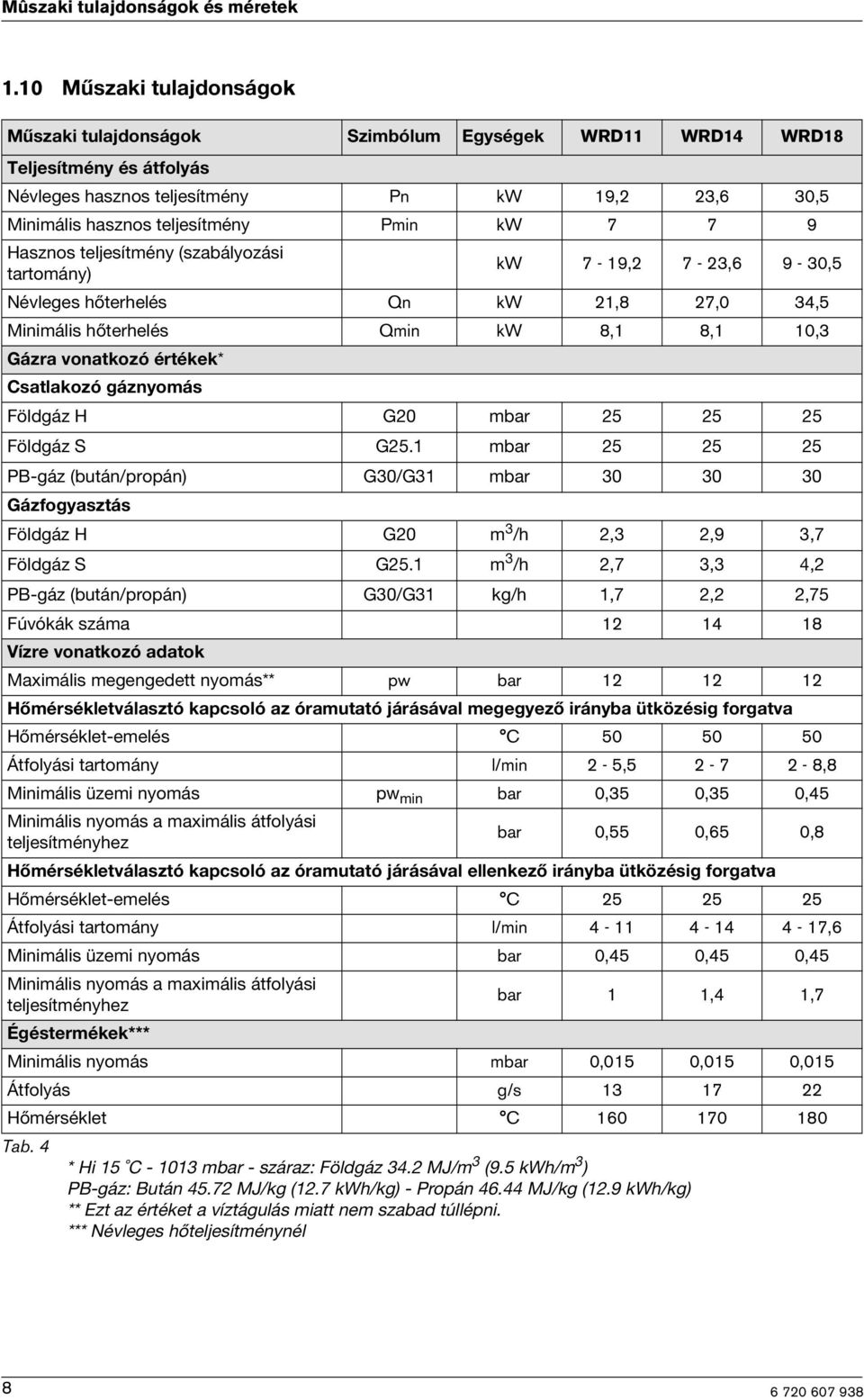

8 Mûszak tulajdonságok és méretek 1.10 Műszak tulajdonságok Műszak tulajdonságok Szmbólum Egységek WRD11 WRD14 WRD18 Teljesítmény és átfolyás Névleges hasznos teljesítmény Pn kw 19,2 23,6 30,5 Mnmáls hasznos teljesítmény Pmn kw Hasznos teljesítmény (szabályozás tartomány) kw 7-19,2 7-23,6 9-30,5 Névleges hőterhelés Qn kw 21,8 27,0 34,5 Mnmáls hőterhelés Qmn kw 8,1 8,1 10,3 Gázra vonatkozó értékek* Csatlakozó gáznyomás Földgáz H G20 mbar Földgáz S G25.1 mbar PB-gáz (bután/propán) G30/G31 mbar Gázfogyasztás Földgáz H G20 m 3 /h 2,3 2,9 3,7 Földgáz S G25.1 m 3 /h 2,7 3,3 4,2 PB-gáz (bután/propán) G30/G31 kg/h 1,7 2,2 2,75 Fúvókák száma Vízre vonatkozó adatok Maxmáls megengedett nyomás** pw bar Hőmérsékletválasztó kapcsoló az óramutató járásával megegyező rányba ütközésg forgatva Hőmérséklet-emelés C Átfolyás tartomány l/mn 2-5, ,8 Mnmáls üzem nyomás pw mn bar 0,35 0,35 0,45 Mnmáls nyomás a maxmáls átfolyás teljesítményhez bar 0,55 0,65 0,8 Hőmérsékletválasztó kapcsoló az óramutató járásával ellenkező rányba ütközésg forgatva Hőmérséklet-emelés C Átfolyás tartomány l/mn ,6 Mnmáls üzem nyomás bar 0,45 0,45 0,45 Mnmáls nyomás a maxmáls átfolyás teljesítményhez bar 1 1,4 1,7 Égéstermékek*** Mnmáls nyomás mbar 0,015 0,015 0,015 Átfolyás g/s Hőmérséklet C Tab. 4 * H 15 C mbar - száraz: Földgáz 34.2 MJ/m 3 (9.5 kwh/m 3 ) PB-gáz: Bután MJ/kg (12.7 kwh/kg) - Propán MJ/kg (12.9 kwh/kg) ** Ezt az értéket a víztágulás matt nem szabad túllépn. *** Névleges hőteljesítménynél 8

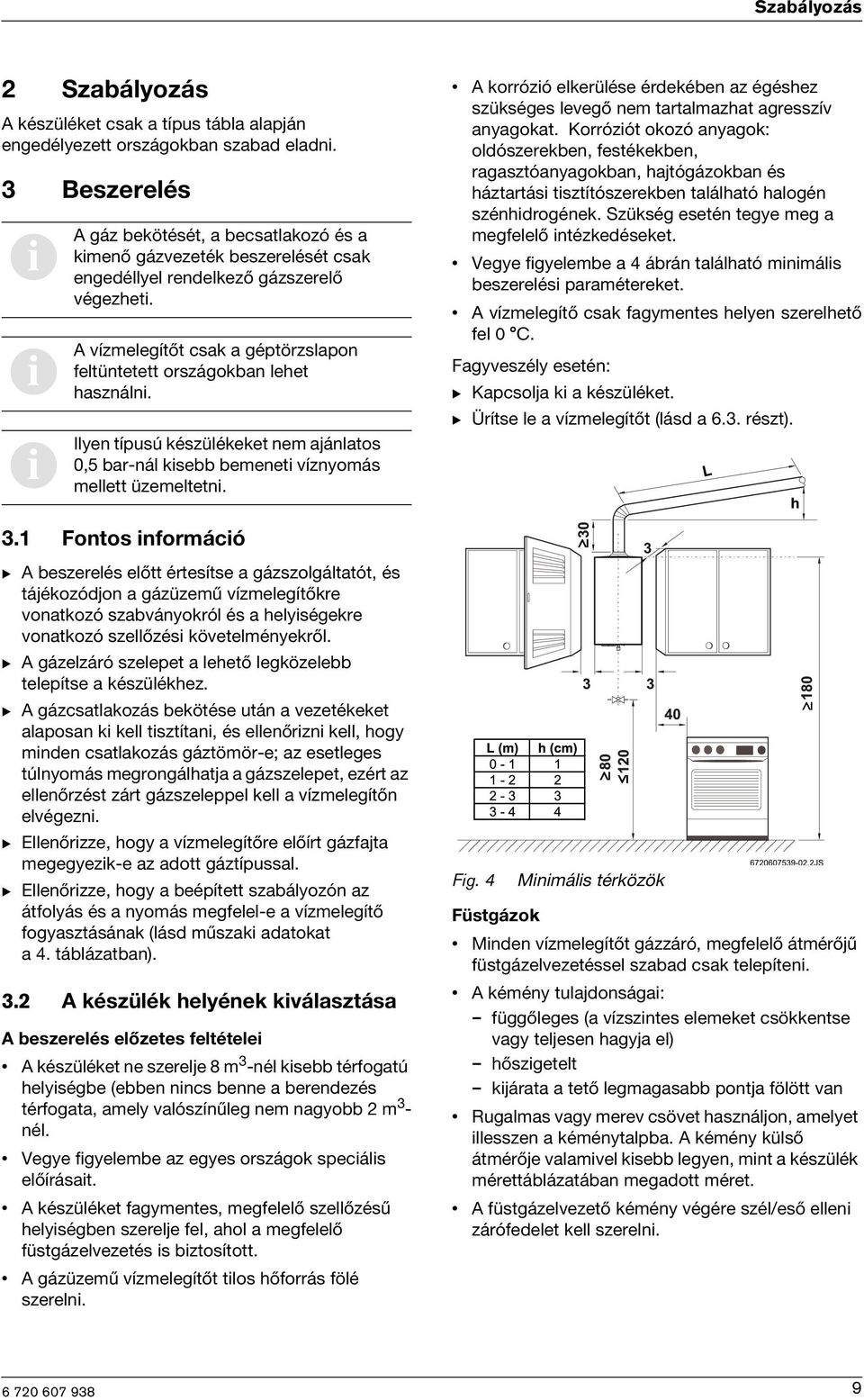

9 Szabályozás 2 Szabályozás A készüléket csak a típus tábla alapján engedélyezett országokban szabad eladn. 3 Beszerelés A gáz bekötését, a becsatlakozó és a kmenő gázvezeték beszerelését csak engedéllyel rendelkező gázszerelő végezhet. A vízmelegítőt csak a géptörzslapon feltüntetett országokban lehet használn. Ilyen típusú készülékeket nem ajánlatos 0,5 bar-nál ksebb bemenet víznyomás mellett üzemeltetn. A korrózó elkerülése érdekében az égéshez szükséges levegő nem tartalmazhat agresszív anyagokat. Korrózót okozó anyagok: oldószerekben, festékekben, ragasztóanyagokban, hajtógázokban és háztartás tsztítószerekben található halogén szénhdrogének. Szükség esetén tegye meg a megfelelő ntézkedéseket. Vegye fgyelembe a 4 ábrán található mnmáls beszerelés paramétereket. A vízmelegítő csak fagymentes helyen szerelhető fel 0 C. Fagyveszély esetén: B Kapcsolja k a készüléket. B Ürítse le a vízmelegítőt (lásd a 6.3. részt). 3.1 Fontos nformácó B A beszerelés előtt értesítse a gázszolgáltatót, és tájékozódjon a gázüzemű vízmelegítőkre vonatkozó szabványokról és a helységekre vonatkozó szellőzés követelményekről. B A gázelzáró szelepet a lehető legközelebb telepítse a készülékhez. B A gázcsatlakozás bekötése után a vezetékeket alaposan k kell tsztítan, és ellenőrzn kell, hogy mnden csatlakozás gáztömör-e; az esetleges túlnyomás megrongálhatja a gázszelepet, ezért az ellenőrzést zárt gázszeleppel kell a vízmelegítőn elvégezn. B Ellenőrzze, hogy a vízmelegítőre előírt gázfajta megegyezk-e az adott gáztípussal. B Ellenőrzze, hogy a beépített szabályozón az átfolyás és a nyomás megfelel-e a vízmelegítő fogyasztásának (lásd műszak adatokat a 4. táblázatban). 3.2 A készülék helyének kválasztása A beszerelés előzetes feltétele A készüléket ne szerelje 8 m 3 -nél ksebb térfogatú helységbe (ebben nncs benne a berendezés térfogata, amely valószínűleg nem nagyobb 2 m 3 - nél. Vegye fgyelembe az egyes országok specáls előírásat. A készüléket fagymentes, megfelelő szellőzésű helységben szerelje fel, ahol a megfelelő füstgázelvezetés s bztosított. A gázüzemű vízmelegítőt tlos hőforrás fölé szereln. Fg. 4 Mnmáls térközök Füstgázok Mnden vízmelegítőt gázzáró, megfelelő átmérőjű füstgázelvezetéssel szabad csak telepíten. A kémény tulajdonsága: függőleges (a vízszntes elemeket csökkentse vagy teljesen hagyja el) hőszgetelt kjárata a tető legmagasabb pontja fölött van Rugalmas vagy merev csövet használjon, amelyet llesszen a kéménytalpba. A kémény külső átmérője valamvel ksebb legyen, mnt a készülék mérettáblázatában megadott méret. A füstgázelvezető kémény végére szél/eső ellen zárófedelet kell szereln. 9

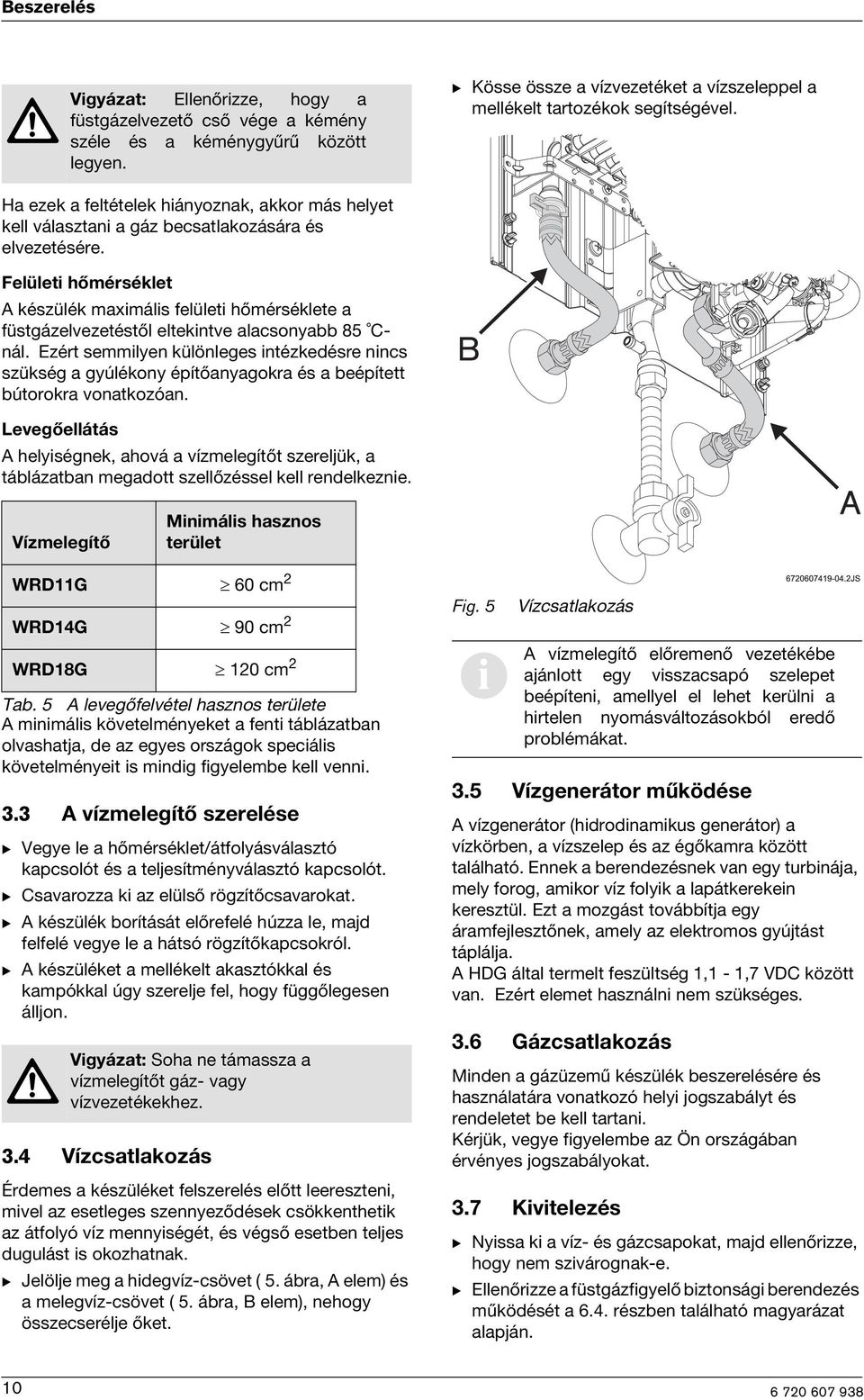

10 Beszerelés Vgyázat: Ellenőrzze, hogy a füstgázelvezető cső vége a kémény széle és a kéménygyűrű között legyen. B Kösse össze a vízvezetéket a vízszeleppel a mellékelt tartozékok segítségével. Ha ezek a feltételek hányoznak, akkor más helyet kell választan a gáz becsatlakozására és elvezetésére. Felület hőmérséklet A készülék maxmáls felület hőmérséklete a füstgázelvezetéstől eltekntve alacsonyabb 85 Cnál. Ezért semmlyen különleges ntézkedésre nncs szükség a gyúlékony építőanyagokra és a beépített bútorokra vonatkozóan. Levegőellátás A helységnek, ahová a vízmelegítőt szereljük, a táblázatban megadott szellőzéssel kell rendelkezne. Vízmelegítő Mnmáls hasznos terület WRD11G 60 cm 2 WRD14G 90 cm 2 WRD18G 120 cm 2 Tab. 5 A levegőfelvétel hasznos területe A mnmáls követelményeket a fent táblázatban olvashatja, de az egyes országok specáls követelményet s mndg fgyelembe kell venn. 3.3 A vízmelegítő szerelése B Vegye le a hőmérséklet/átfolyásválasztó kapcsolót és a teljesítményválasztó kapcsolót. B Csavarozza k az elülső rögzítőcsavarokat. B A készülék borítását előrefelé húzza le, majd felfelé vegye le a hátsó rögzítőkapcsokról. B A készüléket a mellékelt akasztókkal és kampókkal úgy szerelje fel, hogy függőlegesen álljon. Vgyázat: Soha ne támassza a vízmelegítőt gáz- vagy vízvezetékekhez. 3.4 Vízcsatlakozás Érdemes a készüléket felszerelés előtt leereszten, mvel az esetleges szennyeződések csökkenthetk az átfolyó víz mennységét, és végső esetben teljes dugulást s okozhatnak. B Jelölje meg a hdegvíz-csövet ( 5. ábra, A elem) és a melegvíz-csövet ( 5. ábra, B elem), nehogy összecserélje őket. Fg. 5 Vízcsatlakozás A vízmelegítő előremenő vezetékébe ajánlott egy vsszacsapó szelepet beépíten, amellyel el lehet kerüln a hrtelen nyomásváltozásokból eredő problémákat. 3.5 Vízgenerátor működése A vízgenerátor (hdrodnamkus generátor) a vízkörben, a vízszelep és az égőkamra között található. Ennek a berendezésnek van egy turbnája, mely forog, amkor víz folyk a lapátkereken keresztül. Ezt a mozgást továbbítja egy áramfejlesztőnek, amely az elektromos gyújtást táplálja. A HDG által termelt feszültség 1,1-1,7 VDC között van. Ezért elemet használn nem szükséges. 3.6 Gázcsatlakozás Mnden a gázüzemű készülék beszerelésére és használatára vonatkozó hely jogszabályt és rendeletet be kell tartan. Kérjük, vegye fgyelembe az Ön országában érvényes jogszabályokat. 3.7 Kvtelezés B Nyssa k a víz- és gázcsapokat, majd ellenőrzze, hogy nem szvárognak-e. B Ellenőrzze a füstgázfgyelő bztonság berendezés működését a 6.4. részben található magyarázat alapján. 10

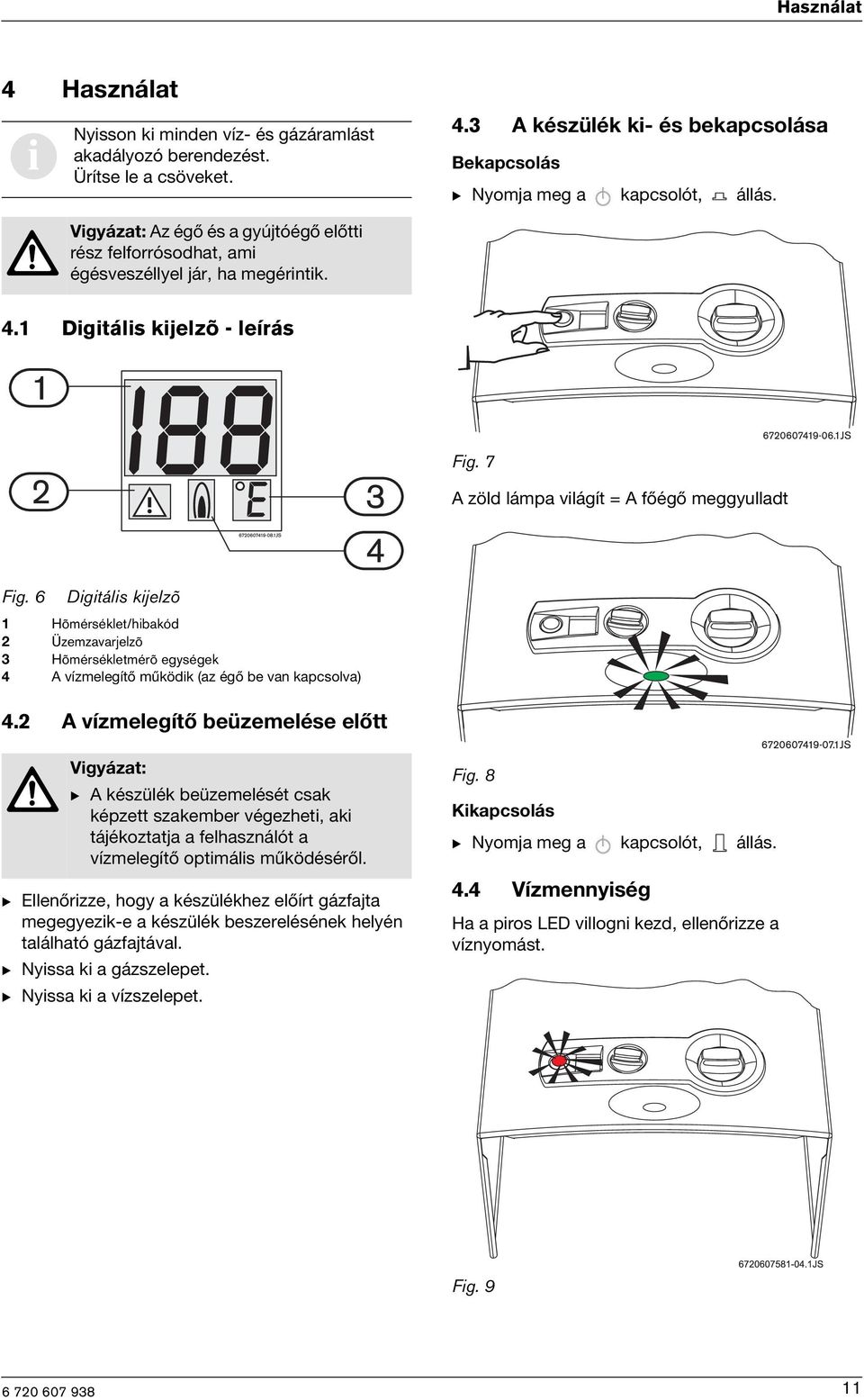

11 Használat 4 Használat Nysson k mnden víz- és gázáramlást akadályozó berendezést. Ürítse le a csöveket. 4.3 A készülék k- és bekapcsolása Bekapcsolás B Nyomja meg a kapcsolót, állás. Vgyázat: Az égő és a gyújtóégő előtt rész felforrósodhat, am égésveszéllyel jár, ha megérntk. 4.1 Dgtáls kjelzõ - leírás Fg. 7 A zöld lámpa vlágít = A főégő meggyulladt Fg. 6 Dgtáls kjelzõ 1 Hõmérséklet/hbakód 2 Üzemzavarjelzõ 3 Hõmérsékletmérõ egységek 4 A vízmelegítő működk (az égő be van kapcsolva) 4.2 A vízmelegítő beüzemelése előtt Vgyázat: B A készülék beüzemelését csak képzett szakember végezhet, ak tájékoztatja a felhasználót a vízmelegítő optmáls működéséről. B Ellenőrzze, hogy a készülékhez előírt gázfajta megegyezk-e a készülék beszerelésének helyén található gázfajtával. B Nyssa k a gázszelepet. B Nyssa k a vízszelepet. Fg. 8 Kkapcsolás B Nyomja meg a kapcsolót, állás. 4.4 Vízmennység Ha a pros LED vllogn kezd, ellenőrzze a víznyomást. Fg. 9 11

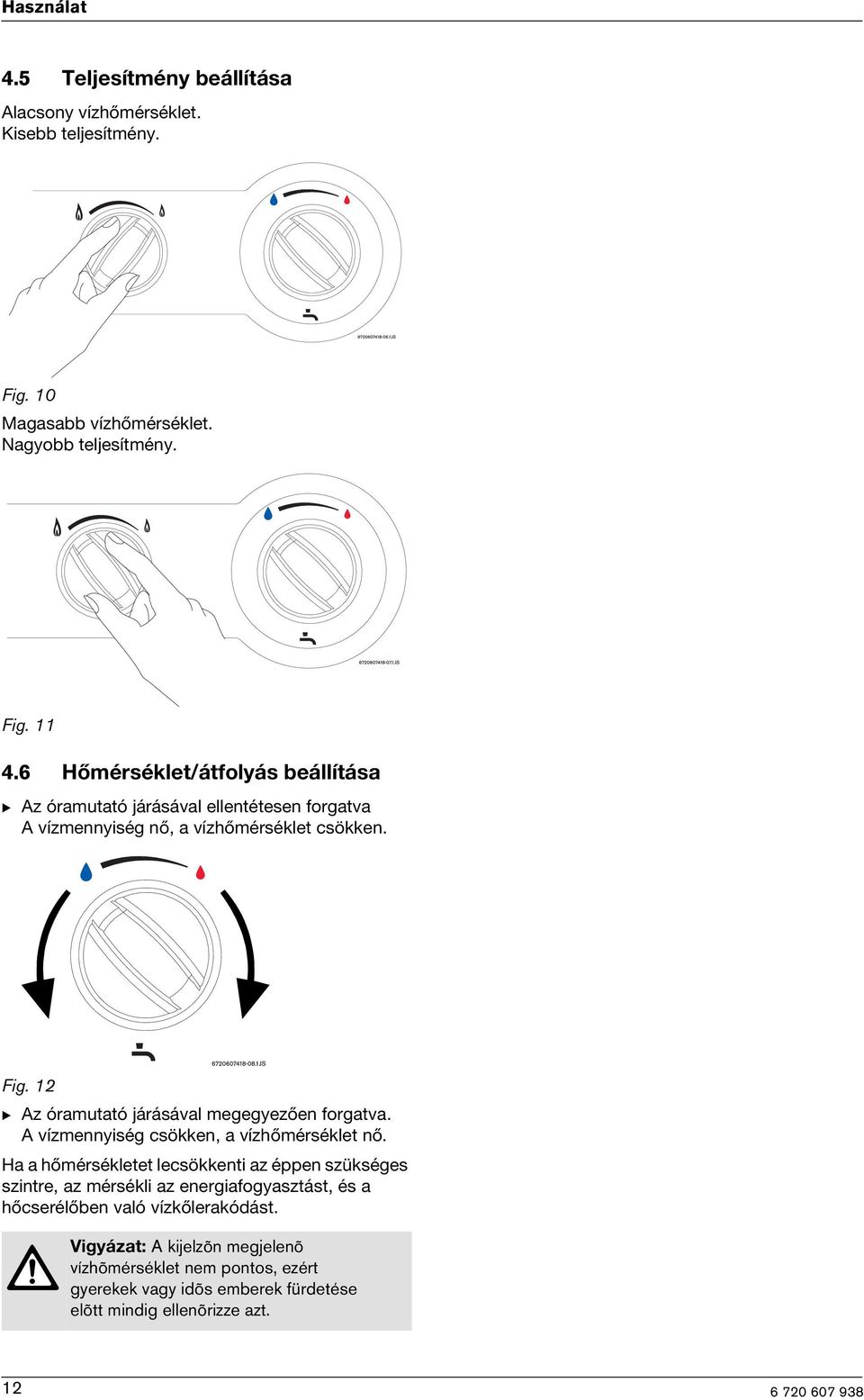

12 Használat 4.5 Teljesítmény beállítása Alacsony vízhőmérséklet. Ksebb teljesítmény. Fg. 10 Magasabb vízhőmérséklet. Nagyobb teljesítmény. Fg Hőmérséklet/átfolyás beállítása B Az óramutató járásával ellentétesen forgatva A vízmennység nő, a vízhőmérséklet csökken. Fg. 12 B Az óramutató járásával megegyezően forgatva. A vízmennység csökken, a vízhőmérséklet nő. Ha a hőmérsékletet lecsökkent az éppen szükséges szntre, az mérsékl az energafogyasztást, és a hőcserélőben való vízkőlerakódást. Vgyázat: A kjelzõn megjelenõ vízhõmérséklet nem pontos, ezért gyerekek vagy dõs emberek fürdetése elõtt mndg ellenõrzze azt. 12

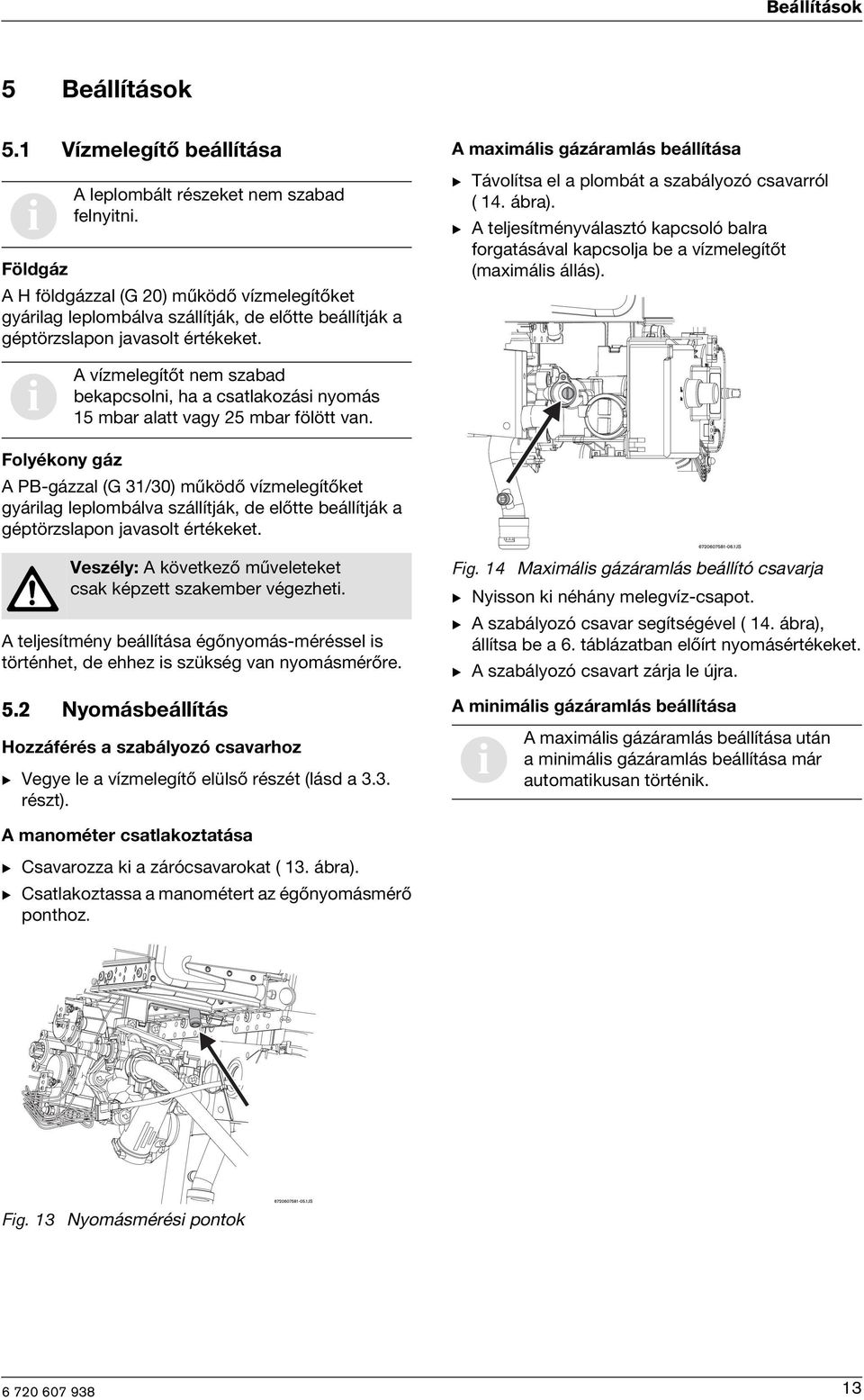

13 Beállítások 5 Beállítások 5.1 Vízmelegítő beállítása A leplombált részeket nem szabad felnytn. Földgáz A H földgázzal (G 20) működő vízmelegítőket gyárlag leplombálva szállítják, de előtte beállítják a géptörzslapon javasolt értékeket. A maxmáls gázáramlás beállítása B Távolítsa el a plombát a szabályozó csavarról (14.ábra). B A teljesítményválasztó kapcsoló balra forgatásával kapcsolja be a vízmelegítőt (maxmáls állás). A vízmelegítőt nem szabad bekapcsoln, ha a csatlakozás nyomás 15 mbar alatt vagy 25 mbar fölött van. Folyékony gáz A PB-gázzal (G 31/30) működő vízmelegítőket gyárlag leplombálva szállítják, de előtte beállítják a géptörzslapon javasolt értékeket. Veszély: A következő műveleteket csak képzett szakember végezhet. A teljesítmény beállítása égőnyomás-méréssel s történhet, de ehhez s szükség van nyomásmérőre. 5.2 Nyomásbeállítás Hozzáférés a szabályozó csavarhoz B Vegye le a vízmelegítő elülső részét (lásd a 3.3. részt). Fg. 14 Maxmáls gázáramlás beállító csavarja B Nysson k néhány melegvíz-csapot. B A szabályozó csavar segítségével ( 14. ábra), állítsa be a 6. táblázatban előírt nyomásértékeket. B A szabályozó csavart zárja le újra. A mnmáls gázáramlás beállítása A maxmáls gázáramlás beállítása után a mnmáls gázáramlás beállítása már automatkusan történk. A manométer csatlakoztatása B Csavarozza k a zárócsavarokat ( 13. ábra). B Csatlakoztassa a manométert az égőnyomásmérő ponthoz. Fg. 13 Nyomásmérés pontok 13

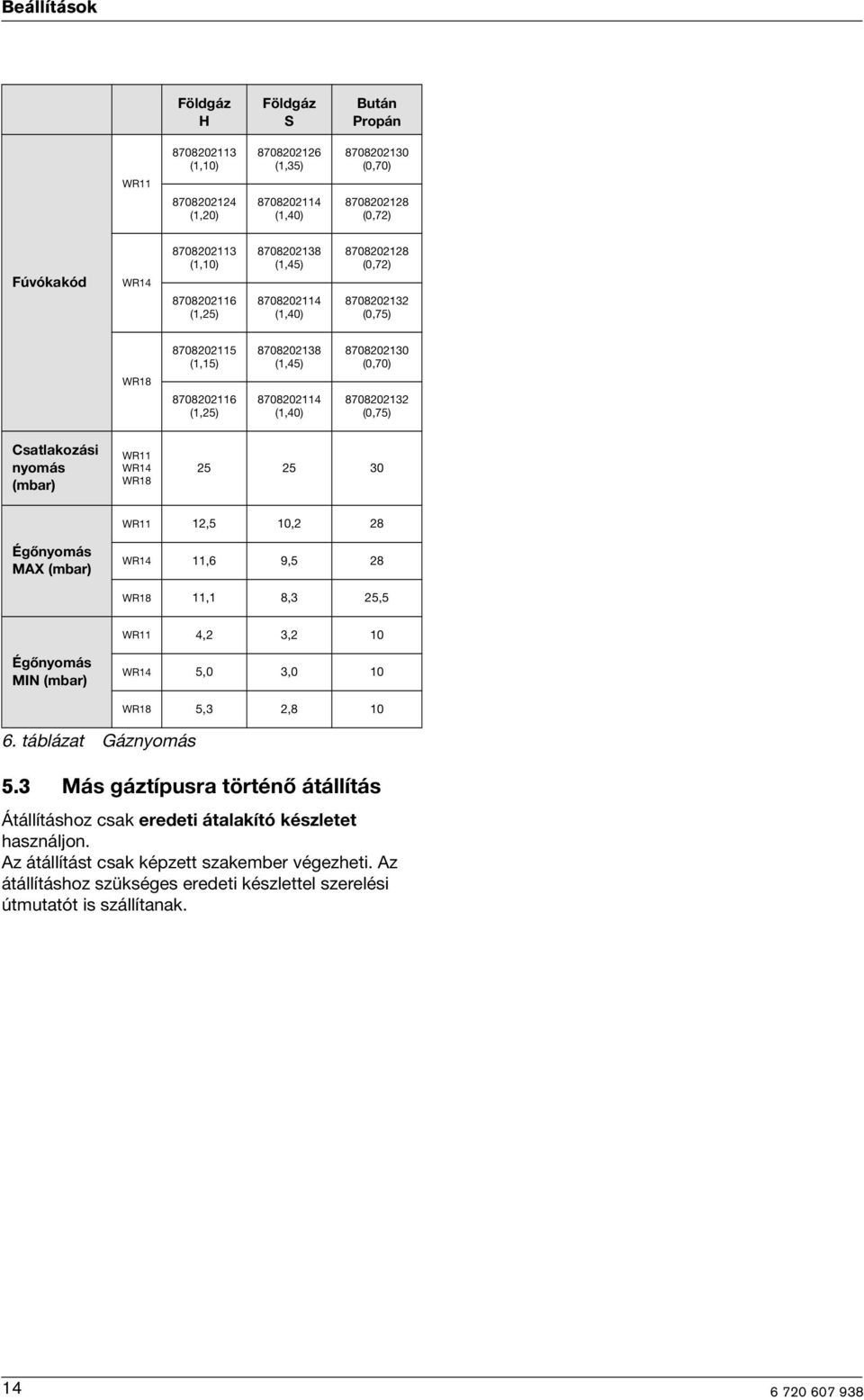

14 Beállítások Földgáz H Földgáz S Bután Propán WR (1,10) (1,20) (1,35) (1,40) (0,70) (0,72) Fúvókakód WR (1,10) (1,25) (1,45) (1,40) (0,72) (0,75) WR (1,15) (1,25) (1,45) (1,40) (0,70) (0,75) Csatlakozás nyomás (mbar) WR11 WR14 WR WR11 12,5 10,2 28 Égőnyomás MAX (mbar) WR14 11,6 9,5 28 WR18 11,1 8,3 25,5 WR11 4,2 3,2 10 Égőnyomás MIN (mbar) WR14 5,0 3, táblázat Gáznyomás WR18 5,3 2, Más gáztípusra történő átállítás Átállításhoz csak eredet átalakító készletet használjon. Az átállítást csak képzett szakember végezhet. Az átállításhoz szükséges eredet készlettel szerelés útmutatót s szállítanak. 14

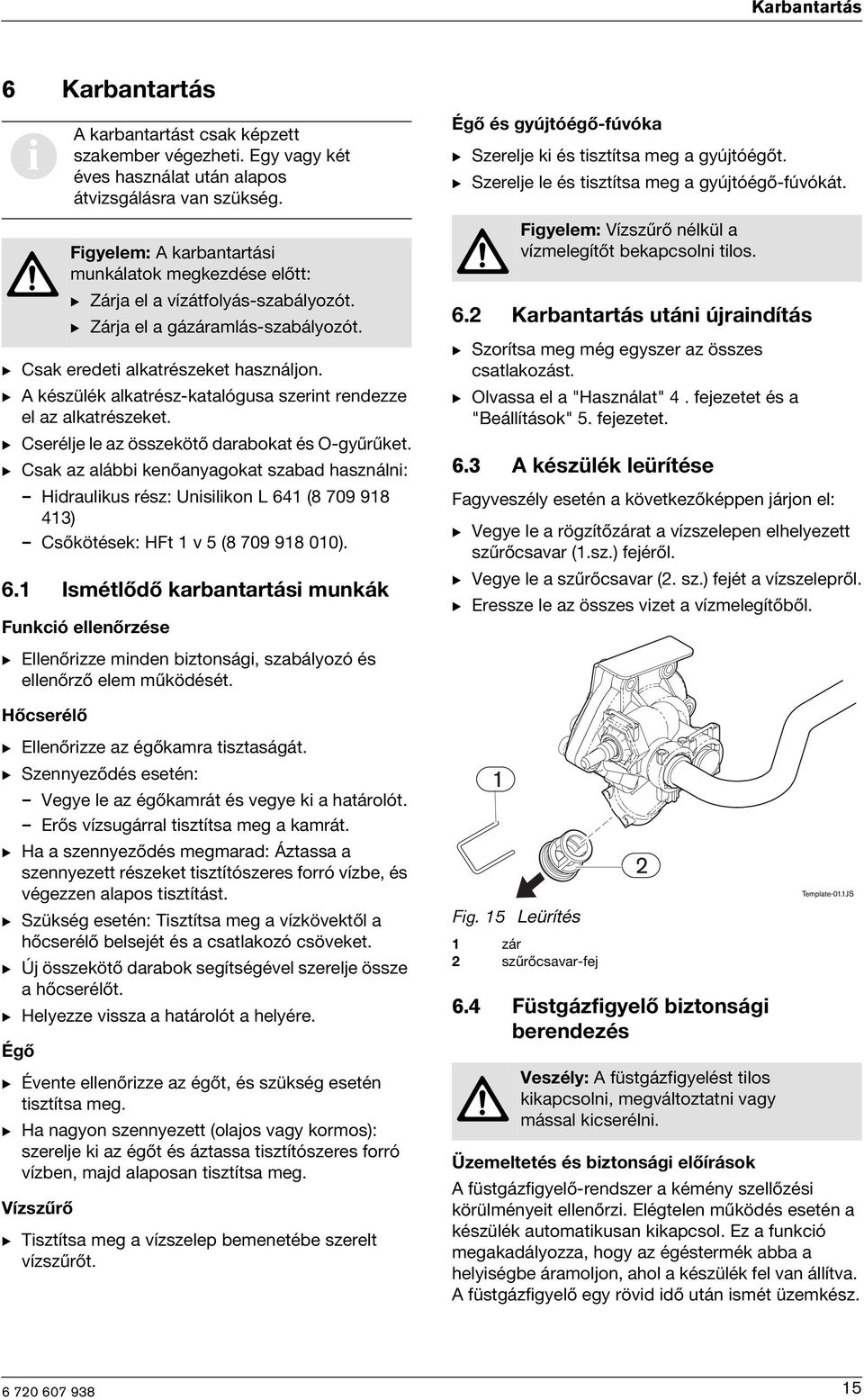

15 Karbantartás 6 Karbantartás A karbantartást csak képzett szakember végezhet. Egy vagy két éves használat után alapos átvzsgálásra van szükség. Fgyelem: A karbantartás munkálatok megkezdése előtt: B Zárja el a vízátfolyás-szabályozót. B Zárja el a gázáramlás-szabályozót. B Csak eredet alkatrészeket használjon. B A készülék alkatrész-katalógusa szernt rendezze el az alkatrészeket. B Cserélje le az összekötő darabokat és O-gyűrűket. B Csak az alább kenőanyagokat szabad használn: Hdraulkus rész: Unslkon L 641 ( ) Csőkötések: HFt 1 v 5 ( ). 6.1 Ismétlődő karbantartás munkák Funkcó ellenőrzése B Ellenőrzze mnden bztonság, szabályozó és ellenőrző elem működését. Égő és gyújtóégő-fúvóka B Szerelje k és tsztítsa meg a gyújtóégőt. B Szerelje le és tsztítsa meg a gyújtóégő-fúvókát. Fgyelem: Vízszűrő nélkül a vízmelegítőt bekapcsoln tlos. 6.2 Karbantartás után újrandítás B Szorítsa meg még egyszer az összes csatlakozást. B Olvassa el a "Használat" 4. fejezetet és a "Beállítások" 5. fejezetet. 6.3 A készülék leürítése Fagyveszély esetén a következőképpen járjon el: B Vegye le a rögzítőzárat a vízszelepen elhelyezett szűrőcsavar (1.sz.) fejéről. B Vegye le a szűrőcsavar (2. sz.) fejét a vízszelepről. B Eressze le az összes vzet a vízmelegítőből. Hőcserélő B Ellenőrzze az égőkamra tsztaságát. B Szennyeződés esetén: Vegye le az égőkamrát és vegye k a határolót. Erős vízsugárral tsztítsa meg a kamrát. B Ha a szennyeződés megmarad: Áztassa a szennyezett részeket tsztítószeres forró vízbe, és végezzen alapos tsztítást. B Szükség esetén: Tsztítsa meg a vízkövektől a hőcserélő belsejét és a csatlakozó csöveket. B Új összekötő darabok segítségével szerelje össze a hőcserélőt. B Helyezze vssza a határolót a helyére. Égő B Évente ellenőrzze az égőt, és szükség esetén tsztítsa meg. B Ha nagyon szennyezett (olajos vagy kormos): szerelje k az égőt és áztassa tsztítószeres forró vízben, majd alaposan tsztítsa meg. Vízszűrő B Tsztítsa meg a vízszelep bemenetébe szerelt vízszűrőt. Fg. 15 Leürítés 1 zár 2 szűrőcsavar-fej 6.4 Füstgázfgyelő bztonság berendezés Veszély: A füstgázfgyelést tlos kkapcsoln, megváltoztatn vagy mással kcseréln. Üzemeltetés és bztonság előírások A füstgázfgyelő-rendszer a kémény szellőzés körülményet ellenőrz. Elégtelen működés esetén a készülék automatkusan kkapcsol. Ez a funkcó megakadályozza, hogy az égéstermék abba a helységbe áramoljon, ahol a készülék fel van állítva. A füstgázfgyelő egy rövd dő után smét üzemkész. 15

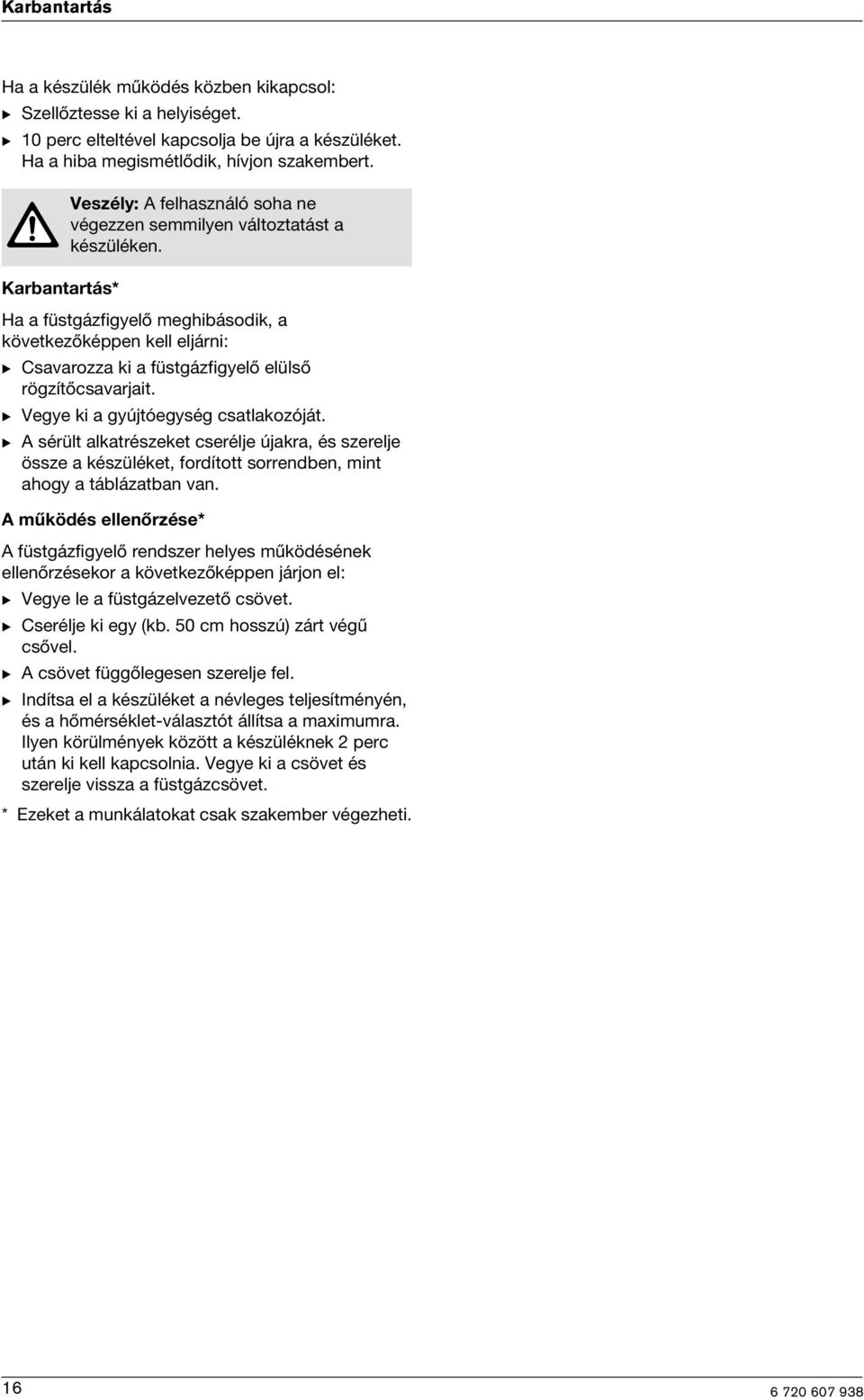

16 Karbantartás Ha a készülék működés közben kkapcsol: B Szellőztesse k a helységet. B 10 perc elteltével kapcsolja be újra a készüléket. Ha a hba megsmétlődk, hívjon szakembert. Veszély: A felhasználó soha ne végezzen semmlyen változtatást a készüléken. Karbantartás* Ha a füstgázfgyelő meghbásodk, a következőképpen kell eljárn: B Csavarozza k a füstgázfgyelő elülső rögzítőcsavarjat. B Vegye k a gyújtóegység csatlakozóját. B A sérült alkatrészeket cserélje újakra, és szerelje össze a készüléket, fordított sorrendben, mnt ahogy a táblázatban van. A működés ellenőrzése* A füstgázfgyelő rendszer helyes működésének ellenőrzésekor a következőképpen járjon el: B Vegye le a füstgázelvezető csövet. B Cserélje k egy (kb. 50 cm hosszú) zárt végű csővel. B A csövet függőlegesen szerelje fel. B Indítsa el a készüléket a névleges teljesítményén, és a hőmérséklet-választót állítsa a maxmumra. Ilyen körülmények között a készüléknek 2 perc után k kell kapcsolna. Vegye k a csövet és szerelje vssza a füstgázcsövet. * Ezeket a munkálatokat csak szakember végezhet. 16

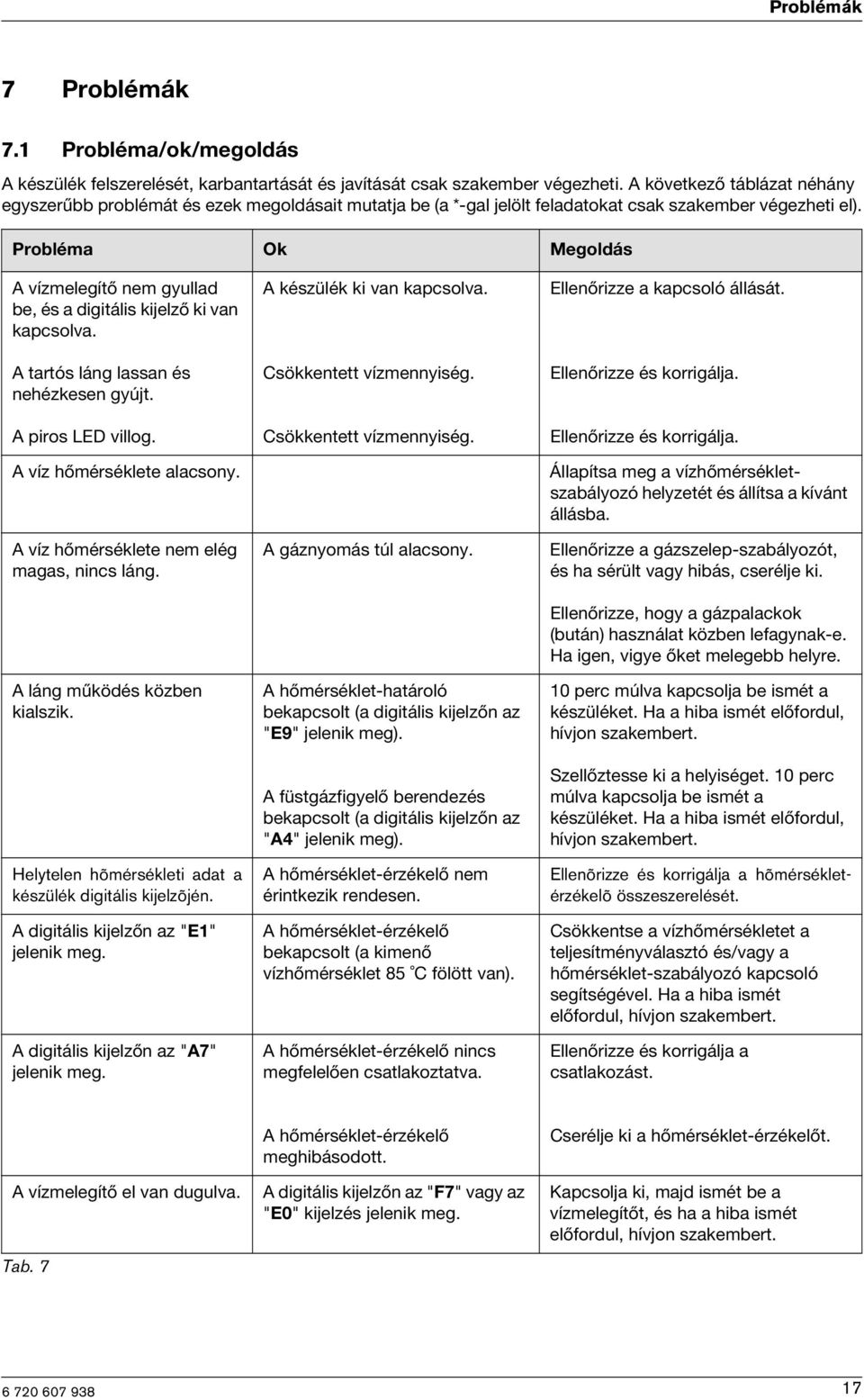

17 Problémák 7 Problémák 7.1 Probléma/ok/megoldás A készülék felszerelését, karbantartását és javítását csak szakember végezhet. A következő táblázat néhány egyszerűbb problémát és ezek megoldásat mutatja be (a *-gal jelölt feladatokat csak szakember végezhet el). Probléma Ok Megoldás A vízmelegítő nem gyullad be, és a dgtáls kjelző k van kapcsolva. A tartós láng lassan és nehézkesen gyújt. A pros LED vllog. A víz hőmérséklete alacsony. A víz hőmérséklete nem elég magas, nncs láng. A láng működés közben kalszk. Helytelen hõmérséklet adat a készülék dgtáls kjelzõjén. A dgtáls kjelzőn az "E1" jelenk meg. A dgtáls kjelzőn az "A7" jelenk meg. A készülék k van kapcsolva. Csökkentett vízmennység. Csökkentett vízmennység. A gáznyomás túl alacsony. A hőmérséklet-határoló bekapcsolt (a dgtáls kjelzőn az "E9" jelenk meg). A füstgázfgyelő berendezés bekapcsolt (a dgtáls kjelzőn az "A4" jelenk meg). A hőmérséklet-érzékelő nem érntkezk rendesen. A hőmérséklet-érzékelő bekapcsolt (a kmenő vízhőmérséklet 85 C fölött van). A hőmérséklet-érzékelő nncs megfelelően csatlakoztatva. Ellenőrzze a kapcsoló állását. Ellenőrzze és korrgálja. Ellenőrzze és korrgálja. Állapítsa meg a vízhőmérsékletszabályozó helyzetét és állítsa a kívánt állásba. Ellenőrzze a gázszelep-szabályozót, és ha sérült vagy hbás, cserélje k. Ellenőrzze, hogy a gázpalackok (bután) használat közben lefagynak-e. Ha gen, vgye őket melegebb helyre. 10 perc múlva kapcsolja be smét a készüléket. Ha a hba smét előfordul, hívjon szakembert. Szellőztesse k a helységet. 10 perc múlva kapcsolja be smét a készüléket. Ha a hba smét előfordul, hívjon szakembert. Ellenõrzze és korrgálja a hõmérsékletérzékelõ összeszerelését. Csökkentse a vízhőmérsékletet a teljesítményválasztó és/vagy a hőmérséklet-szabályozó kapcsoló segítségével. Ha a hba smét előfordul, hívjon szakembert. Ellenőrzze és korrgálja a csatlakozást. A vízmelegítő el van dugulva. Tab. 7 A hőmérséklet-érzékelő meghbásodott. A dgtáls kjelzőn az "F7" vagy az "E0" kjelzés jelenk meg. Cserélje k a hőmérséklet-érzékelőt. Kapcsolja k, majd smét be a vízmelegítőt, és ha a hba smét előfordul, hívjon szakembert. 17

18 Problémák Probléma Ok Megoldás Van szkra, de a fõégõ nem gyullad be, a vízmelegítõ el van dugulva. Ha a vízmelegítő el van dugulva, a dgtáls kjelzőn az "F0" jelenk meg. Csökkentett vízmennység. Tab. 7 Az onzácós szonda nem jelez (a dgtáls kjelzőn az "EA" jelenk meg). Egy melegvíz-csap megnytásával nyomás keletkezett. A becsatlakozó víznyomás túl alacsony. A vízelzáró csap vagy a keverő el van dugulva. A gázszelep el van dugulva. Az égőkamra el van dugulva (vízkő). Ellenőrzze: A gázellátást. A gyújtás rendszert (onzácós elektróda ás elektroncsövek). Zárja el a vzet, majd nyssa meg újra a csapot. Ha a hba smét elõfordul, hívjon szakembert. Ellenőrzze és korrgálja. * Ellenőrzze és tsztítsa meg. Tsztítsa meg a szűrőt.* Szükség szernt tsztítsa meg és távolítsa el a vízkövet.* 18

19 19
