1 M SZAKI ADATOK ÉS SZERVIZ ALKATRÉSZ JEGYZÉK A gyártási számában W jelet tartalmazó gázf készülékhez A M szaki adatokban leírtak, a F É G K ONVEKTORGYÁRTÓ Z RT. termékeinek javítására kiképzett gázszerel k számára készült. A készülékek m szaki beállítását a fogyasztónak elvégeznie T I L O S! FÉG K ONVEKTORGYÁRTÓ Z ÁRTKÖR EN M KÖD R ÉSZVÉNYTÁRSASÁG 2364 Ócsa Kiss J. utca M AGYARORSZÁG

2 TARTALOMJEGYZÉK TARTALOMJEGYZÉK A KÉSZÜLÉK ADATAI... 3 szaki adatok... 3 Tartozékok A KÉSZÜLÉK ROBBANTOTT ÁBRÁI ÉS TÉTELJEGYZÉKEI... 4 euro FK 25 gázf készülék burkolatának robbantott ábrája és szervíz alkatrész jegyzéke... 4 euro FK 25 gázf készülék h hasznosítójának robbantott ábrája szervíz alkatrész jegyzéke... 4 Szerelt ég cs robbantott ábrája... 5 Szerelt ég cs alkatrész jegyzéke SZERELT EGYSÉGEK... 5 szerelt egységek... 5 Gázszelepen cserélhet egységek... 5 Megfelel ségi nyilatkozat, tanúsítvány

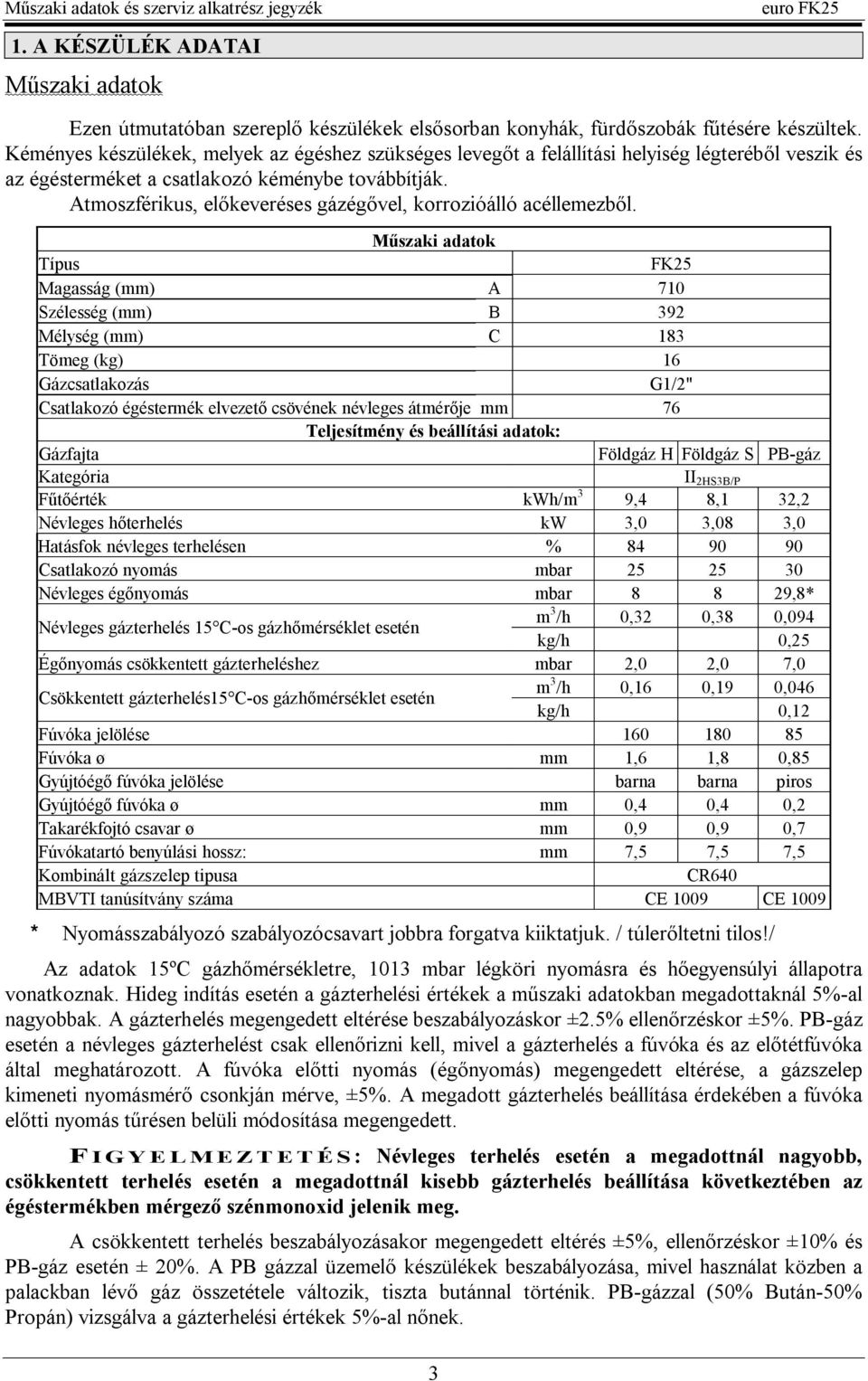

3 1. A KÉSZÜLÉK ADATAI szaki adatok Ezen útmutatóban szerepl készülékek els sorban konyhák, fürd szobák f tésére készültek. Kéményes készülékek, melyek az égéshez szükséges leveg t a felállítási helyiség légteréb l veszik és az égésterméket a csatlakozó kéménybe továbbítják. Atmoszférikus, el keveréses gázég vel, korrozióálló acéllemezb l. szaki adatok Típus FK25 Magasság (mm) A 710 Szélesség (mm) B 392 Mélység (mm) C 183 Tömeg (kg) 16 Gázcsatlakozás G1/2" Csatlakozó égéstermék elvezet csövének névleges átmér je mm 76 Teljesítmény és beállítási adatok: Gázfajta Földgáz H Földgáz S PB-gáz Kategória II 2HS3B/P érték kwh/m 3 9,4 8,1 32,2 Névleges h terhelés kw 3,0 3,08 3,0 Hatásfok névleges terhelésen % Csatlakozó nyomás mbar Névleges ég nyomás mbar ,8* Névleges gázterhelés 15 C-os gázh mérséklet esetén m 3 /h 0,32 0,38 0,094 kg/h 0,25 Ég nyomás csökkentett gázterheléshez mbar 2,0 2,0 7,0 Csökkentett gázterhelés15 C-os gázh mérséklet esetén m 3 /h 0,16 0,19 0,046 kg/h 0,12 Fúvóka jelölése Fúvóka ø mm 1,6 1,8 0,85 Gyújtóég fúvóka jelölése barna barna piros Gyújtóég fúvóka ø mm 0,4 0,4 0,2 Takarékfojtó csavar ø mm 0,9 0,9 0,7 Fúvókatartó benyúlási hossz: mm 7,5 7,5 7,5 Kombinált gázszelep tipusa CR640 MBVTI tanúsítvány száma CE 1009 CE 1009 * Nyomásszabályozó szabályozócsavart jobbra forgatva kiiktatjuk. / túler ltetni tilos!/ Az adatok 15ºC gázh mérsékletre, 1013 mbar légköri nyomásra és h egyensúlyi állapotra vonatkoznak. Hideg indítás esetén a gázterhelési értékek a m szaki adatokban megadottaknál 5%-al nagyobbak. A gázterhelés megengedett eltérése beszabályozáskor ±2.5% ellen rzéskor ±5%. PB-gáz esetén a névleges gázterhelést csak ellen rizni kell, mivel a gázterhelés a fúvóka és az el tétfúvóka által meghatározott. A fúvóka el tti nyomás (ég nyomás) megengedett eltérése, a gázszelep kimeneti nyomásmér csonkján mérve, ±5%. A megadott gázterhelés beállítása érdekében a fúvóka el tti nyomás t résen belüli módosítása megengedett. F IGYELMEZTETÉS: Névleges terhelés esetén a megadottnál nagyobb, csökkentett terhelés esetén a megadottnál kisebb gázterhelés beállítása következtében az égéstermékben mérgez szénmonoxid jelenik meg. A csökkentett terhelés beszabályozásakor megengedett eltérés ±5%, ellen rzéskor ±10% és PB-gáz esetén ± 20%. A PB gázzal üzemel készülékek beszabályozása, mivel használat közben a palackban lév gáz összetétele változik, tiszta butánnal történik. PB-gázzal (50% Bután-50% Propán) vizsgálva a gázterhelési értékek 5%-al n nek. 3

4 Tartozékok Beszerelési és javítási el írás Üzemeltetési és használati el írás szaki adatok és szervíz alkatrész jegyzék Jótállási jegy Szervizhálózati címjegyzék Külön tasakban: o 3 db df. tm. facsavar 5x70 o 3 db m anyag tipli Ø10x44 o 1-1 db balos és jobbos rögzítö o 2 db sasszeg 2.5x25 2 A KÉSZÜLÉK ROBBANTOTT ÁBRÁI ÉS TÉTELJEGYZÉKEI euro FK 25 gázf készülék burkolatának robbantott ábrája és szervíz alkatrész jegyzéke EAN-kód Megnevezés barna Betétlemez beige fehér Behúzólemez Teljes mells sugárzásvéd barna Szerelt burkolat beige fehér euro FK 25 gázf készülék h hasznosítójának robbantott ábrája szervíz alkatrész jegyzéke EAN-kód Megnevezés Teljes mells doboz Ponthegesztett hátsó doboz φ barna Teljes hátlap beige fehér Égéstermék elvezet csonk Szigetelés Zárótárcsa 4

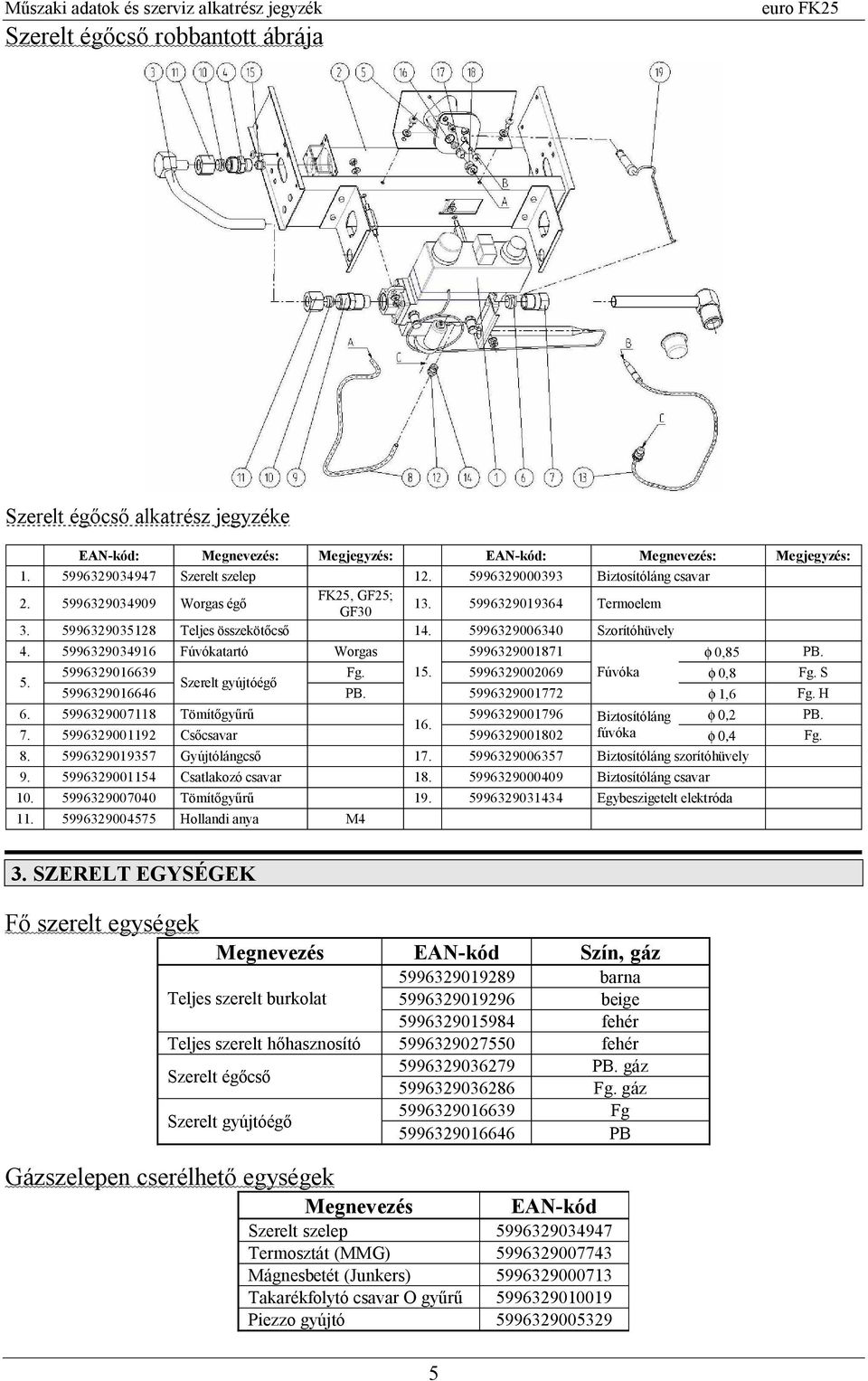

5 Szerelt ég cs robbantott ábrája Szerelt ég cs alkatrész jegyzéke EAN-kód: Megnevezés: Megjegyzés: EAN-kód: Megnevezés: Megjegyzés: Szerelt szelep Biztosítóláng csavar Worgas ég FK25, GF25; GF Termoelem Teljes összeköt cs Szorítóhüvely Fúvókatartó Worgas φ 0,85 PB Fg Fúvóka φ 0,8 Fg. S Szerelt gyújtóég PB φ 1,6 Fg. H Tömít gy Biztosítóláng φ 0,2 PB Cs csavar fúvóka φ 0,4 Fg Gyújtólángcs Biztosítóláng szorítóhüvely Csatlakozó csavar Biztosítóláng csavar Tömít gy Egybeszigetelt elektróda Hollandi anya M4 3. SZERELT EGYSÉGEK szerelt egységek Megnevezés EAN-kód Szín, gáz barna Teljes szerelt burkolat beige fehér Teljes szerelt h hasznosító fehér Szerelt ég cs PB. gáz Fg. gáz Szerelt gyújtóég Fg PB Gázszelepen cserélhet egységek Megnevezés EAN-kód Szerelt szelep Termosztát (MMG) Mágnesbetét (Junkers) Takarékfolytó csavar O gy Piezzo gyújtó

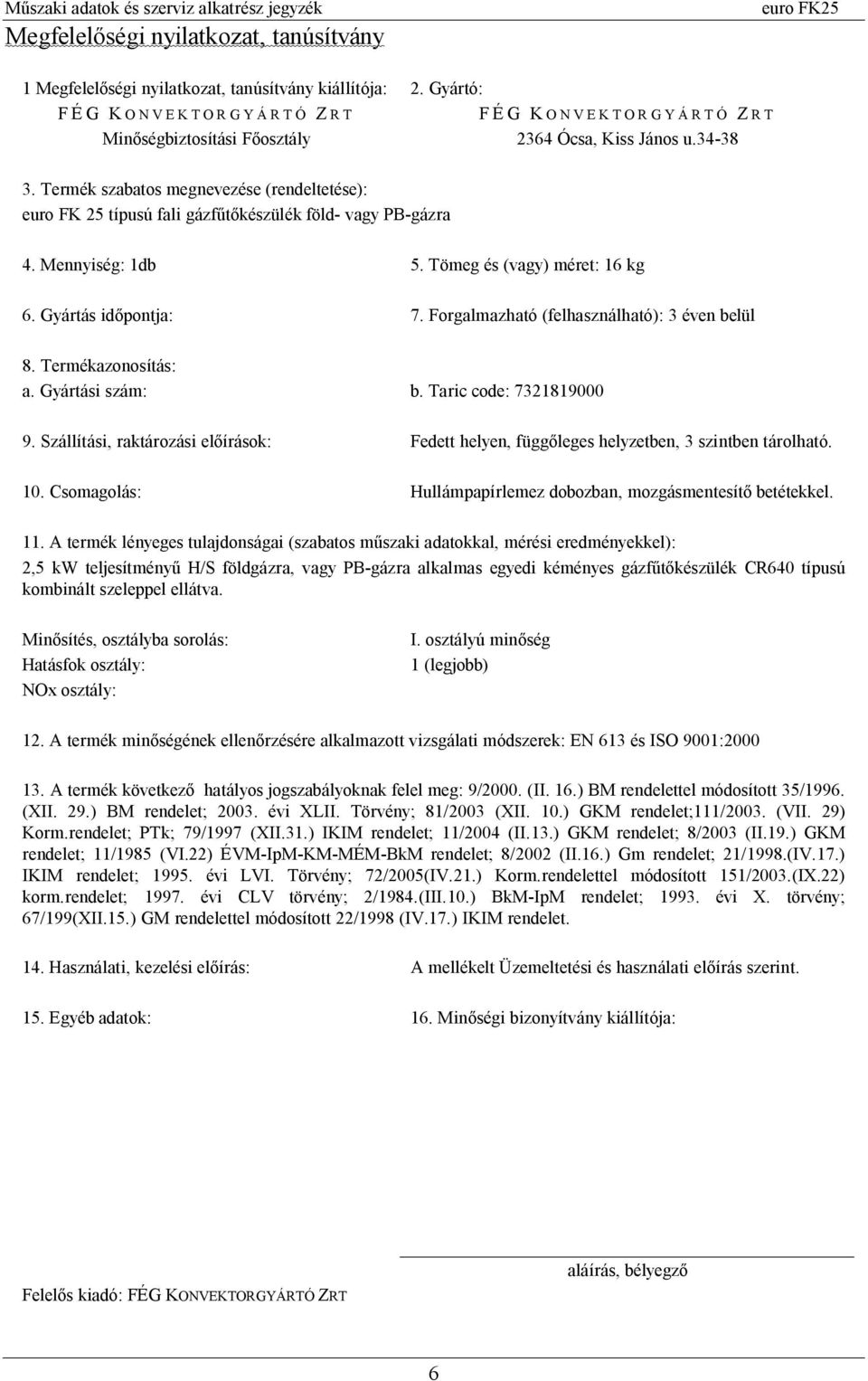

6 Megfelel ségi nyilatkozat, tanúsítvány 1 Megfelel ségi nyilatkozat, tanúsítvány kiállítója: 2. Gyártó: FÉG K ONVEKTORGYÁRTÓ Z RT FÉG K ONVEKTORGYÁRTÓ Z RT Min ségbiztosítási F osztály 2364 Ócsa, Kiss János u Termék szabatos megnevezése (rendeltetése): euro FK 25 típusú fali gázf készülék föld- vagy PB-gázra 4. Mennyiség: 1db 5. Tömeg és (vagy) méret: 16 kg 6. Gyártás id pontja: 7. Forgalmazható (felhasználható): 3 éven belül 8. Termékazonosítás: a. Gyártási szám: b. Taric code: Szállítási, raktározási el írások: Fedett helyen, függ leges helyzetben, 3 szintben tárolható. 10. Csomagolás: Hullámpapírlemez dobozban, mozgásmentesít betétekkel. 11. A termék lényeges tulajdonságai (szabatos m szaki adatokkal, mérési eredményekkel): 2,5 kw teljesítmény H/S földgázra, vagy PB-gázra alkalmas egyedi kéményes gázf készülék CR640 típusú kombinált szeleppel ellátva. Min sítés, osztályba sorolás: Hatásfok osztály: NOx osztály: I. osztályú min ség 1 (legjobb) 12. A termék min ségének ellen rzésére alkalmazott vizsgálati módszerek: EN 613 és ISO 9001: A termék következ hatályos jogszabályoknak felel meg: 9/2000. (II. 16.) BM rendelettel módosított 35/1996. (XII. 29.) BM rendelet; évi XLII. Törvény; 81/2003 (XII. 10.) GKM rendelet;111/2003. (VII. 29) Korm.rendelet; PTk; 79/1997 (XII.31.) IKIM rendelet; 11/2004 (II.13.) GKM rendelet; 8/2003 (II.19.) GKM rendelet; 11/1985 (VI.22) ÉVM-IpM-KM-MÉM-BkM rendelet; 8/2002 (II.16.) Gm rendelet; 21/1998.(IV.17.) IKIM rendelet; évi LVI. Törvény; 72/2005(IV.21.) Korm.rendelettel módosított 151/2003.(IX.22) korm.rendelet; évi CLV törvény; 2/1984.(III.10.) BkM-IpM rendelet; évi X. törvény; 67/199(XII.15.) GM rendelettel módosított 22/1998 (IV.17.) IKIM rendelet. 14. Használati, kezelési el írás: A mellékelt Üzemeltetési és használati el írás szerint. 15. Egyéb adatok: 16. Min ségi bizonyítvány kiállítója: Felel s kiadó: FÉG KONVEKTORGYÁRTÓ ZRT aláírás, bélyegz 6
