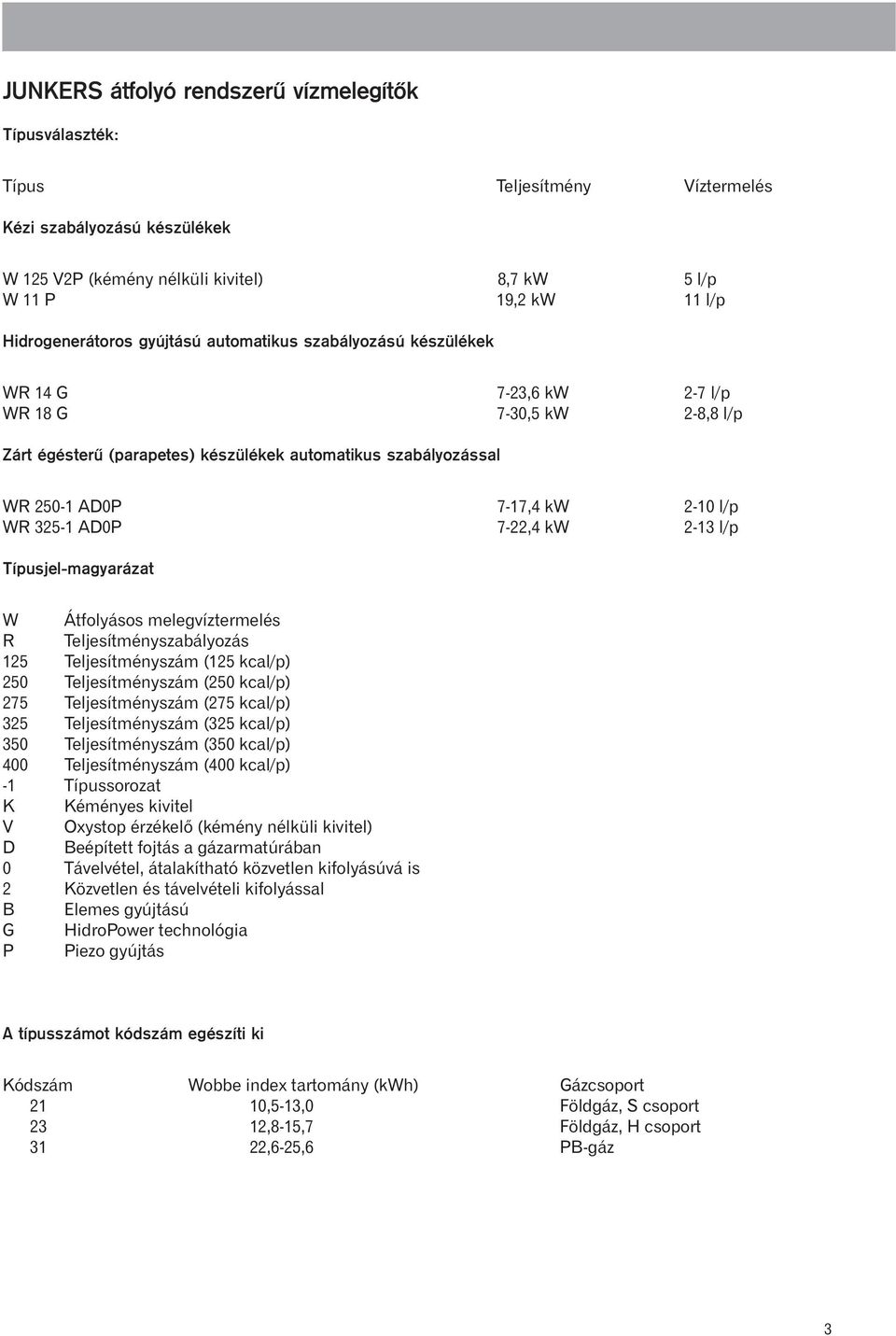

3 JUNKERS átfolyó rendszerû vízmelegítõk Típusválaszték: Típus Teljesítmény Víztermelés Kézi szabályozású készülékek W 125 V2P (kémény nélküli kivitel) 8,7 kw 5 l/p W 11 P 19,2 kw 11 l/p Hidrogenerátoros gyújtású automatikus szabályozású készülékek WR 14 G 7-23,6 kw 2-7 l/p WR 18 G 7-30,5 kw 2-8,8 l/p Zárt égésterû (parapetes) készülékek automatikus szabályozással WR AD0P 7-17,4 kw 2-10 l/p WR AD0P 7-22,4 kw 2-13 l/p Típusjel-magyarázat W Átfolyásos melegvíztermelés R Teljesítményszabályozás 125 Teljesítményszám (125 kcal/p) 250 Teljesítményszám (250 kcal/p) 275 Teljesítményszám (275 kcal/p) 325 Teljesítményszám (325 kcal/p) 350 Teljesítményszám (350 kcal/p) 400 Teljesítményszám (400 kcal/p) -1 Típussorozat K Kéményes kivitel V Oxystop érzékelõ (kémény nélküli kivitel) D Beépített fojtás a gázarmatúrában 0 Távelvétel, átalakítható közvetlen kifolyásúvá is 2 Közvetlen és távelvételi kifolyással B Elemes gyújtású G HidroPower technológia P Piezo gyújtás A típusszámot kódszám egészíti ki Kódszám Wobbe index tartomány (kwh) Gázcsoport 21 10,5-13,0 Földgáz, S csoport 23 12,8-15,7 Földgáz, H csoport 31 22,6-25,6 PB-gáz 3

4

5 Kézi szabályozású készülékek Készülék típusok Mûszaki adatok W 125 V2P W 11 P Teljesítmény Egység Névleges hõteljesítmény kw 8,7 19,2 Legkisebb hõteljesítmény kw - 7,0 A névleges hõteljesítmény manuális beállítási tartománya kw - 7,0-19,2 Névleges hõterhelés kw 10,5 21,8 Legkisebb hõterhelés kw - 8,1 Csatlakozási gáznyomás Földgáz H (G20) mbar 25,0 20 Bután (G30)/Propán (G31) mbar 30,0 28/37 Gázcsatlakozási értékek* Földgáz (G20) m 3 /h 1,1 2,3 Bután (G30)/Propán (G31) kg/h 0,8 1,7 Fúvókák száma 8 12 Vízmennyiség beállító ütközésig balra Legnagyobb vízmennyiség l/min 5 4,0-11,0 Hõmérséklet emelkedés ºC Legkisebb víznyomás bar 0,6 0,6 Vízmennyiség beállító ütközésig jobbra Legnagyobb vízmennyiség l/min 2,3 2,0-5,5 Hõmérséklet emelkedés ºC Legkisebb víznyomás bar 0,18 0,18 Maximális víznyomás** bar Füstgáz értékek*** Huzatszükséglet mbar 0,015 0,015 Tömegáram g/s - 13 Hõmérséklet ºC Füstgáz csatlakozási méret mm * Hi15 C-1013 mbar-száraz: földgáz 34,2 MJ/m 3 (9,5 kwh/m 3 ) cseppfolyós gáz: bután 45,7 MJ/kg (12,7 kwh/kg) propán 46,4 MJ/kg (12,9 kwh/kg) ** A maximális névleges hõteljesítménynél *** Ezt az értéket a víztágulás miatt nem szabad átlépni 5

6 Felépítés W 125 V2P 1. ábra W 125 V2P Oxystoppos kivitel 41 Mágnesszelep 51 Termoelem 52 Gyújtó elektróda 55 Hõcserélõ 76 Oxystop pipa 77 Gyújtóláng Oxystop védelemmel szerelt készülék A készülék egy Oxystop berendezéssel van felszerelve, amely a készüléket kikapcsolja, ha a helyiség levegõjének széndioxid tartalma megnövekszik. Ha mûködés közben a gyújtóláng kialszik, vagy a készülék kikapcsol, anélkül, hogy a készüléket kikapcsoltuk volna, akkor biztonsági kikapcsolásról van szó. A helyiség megfelelõ szellõztetése után a készüléket ismét üzembe lehet helyezni. 6

7 A készülék méretei W 125 V2P 2. ábra 1 Füstgázterelõ lemez 2 Kémlelõnyílás 3 Burkolat 4 Teljesítménybeállító kar 5 A víz kifolyócsonkja 6/1 Melegvíz csap 6/2 Hidegvíz csap 7 Hõmérséklet beállító 8 Piezo gyújtó 9 Vízarmatúra 11 Gázarmatúra 12 Hõcserélõ Csatlakozási méretek: gáz ½ víz ½ A készülék leírása Kézi szabályozású, kémény nélküli fali átfolyós vízmelegítõ, mely alkalmas egy vízvételi hely kiszolgálására max. 5 liter/perc melegvíz mennyiséggel. A készülék gázüzemû, alapfelszereltsége: piezoelektromos gyújtás, termoelektromos lángõrzés, hõcserélõ-túlmelegedés elleni védelem és füstgázfelügyelet (Oxystop). A készülék gyárilag helyi vízvételre van felszerelve. Elõírások A készülék felszerelésénél és üzembe helyezésénél maradéktalanul eleget kell tenni a Magyarországon érvényes rendelkezéseknek és szabványoknak (OÉSZ, GOMBSZ, MSZ1600). Felszerelés elõtt be kell szerezni a Gázszolgáltató és a Kéményseprõ Vállalat engedélyét. Be kell tartani a helyi vízmûvek és az építésügyi hatóság vonatkozó rendelkezéseit. A készülék felszerelését, gáz- és füstgázoldali csatlakozását, üzembehelyezését és javítását csak a forgalmazó által meghatározott márkaszerviz végezheti. 7

8 A felállítás helye A készüléket olyan helyre kell felszerelni, amely védett az idõjárási, környezeti tényezõktõl, elemi károktól (esõ, fagy, szennyezett levegõ stb.). A korrózió elkerülése érdekében ügyeljünk arra, hogy az égési levegõ agresszív anyagokat ne tartalmazzon. A korróziót különösen elõsegítõ anyagoknak számítanak a halogénezett szénhidrogének (klór és fluorvegyületeket tartalmaznak), amelyeket oldószerek, festékek, ragasztó anyagok, hajtógázok, különféle háztartási és tisztítószerek (pl. hajlakk) tartalmaznak. Szükség esetén megfelelõ intézkedéseket kell tenni. Szekrénybe történõ beépítés esetén a 3. ábrán feltüntetett méreteket kell betartani. A készülék maximális felületi hõmérséklete 85 C alatt van (kivéve az égéstermék elvezetõ hõmérsékletét), így normál üzemeltetési körülmények között nincs szükség az általános meghaladó védõintézkedésre az építési anyagok és a beépített bútorok védelme érdekében. A karbantartási munkák elvégezhetõsége érdekében javasoljuk a min. 10 cm oldal- és a min. 30 cm födémtávolság betartását. Biztosítani kell a szabványos égéshez szükséges levegõáramlást és pótolni kell szellõzõ nyílásokon keresztül a friss levegõt. Gondoskodni kell a megfelelõ szellõzésrõl. Légmentesen záró ablak esetén gondoskodjunk megfelelõ pótszellõzésrõl. A felállítás helyiségének fagymentesnek kell lennie. A mûködéshez ideális környezeti hõmérséklet: 9 35 C. Vízoldali csatlakozás A gázkészülék felszerelése elõtt ajánlatos az összes vízvezetéket átmosni, hogy ne kerülhessen homok vagy egyéb szennyezõdés a készülékbe, amely a késõbbiekben befolyásolja a készülék teljesítményét. Gyõzõdjön meg arról, hogy a vízszelep el van-e látva vízszûrõvel. Szilárd lebegõ anyagokat tartalmazó víznél elõszûrõt kell beépíteni. A vízszûrõt rendszeresen tisztítani kell. A készülék felszerelése elõtt tájékozódni kell a helyi vízszolgáltatónál a vízkeménységet illetõen. Az átlagos értéket (15-17nk ) meghaladó vízkeménység esetén vízlágyító berendezés beépítése javasolt, mivel a vízkövesedésbõl adódó meghibásodások nem tekinthetõk garanciális jellegûnek. A hibás csatlakozás elkerülése érdekében meg kell jelölni a hideg- és melegvíz-csövet. A vízcsöveket csak a megfelelõ szerelvényekkel szabad csatlakoztatni a készülékhez. A hirtelen víznyomásesésbõl származó esetleges károsodások elkerülése érdekében ajánlatos a hideg víz vezetékbe egy visszacsapó szelepet építeni. A hidegvíz rendszerhez való csatlakoztatáskor a bemenetnél záró szelepet kell beépíteni. Mûanyag csövek használatakor a hideg- és melegvíz oldalon 1,5 m-es fémes csõkötést kell készíteni. Bekötéskor kerülni kell a szûkítéseket (sarokszelepeket) a vezetékekben. A hideg és melegvíz vezetékeket úgy kell elhelyezni, hogy fagyveszély esetén a fali gázkészülék és a csatlakozó vezetékek a csaptelepeken keresztül teljesen leüríthetõk legyenek. A hidegvíz-hálózat maximális üzemi nyomása 12 bar lehet, amennyiben a hálózat nyomása meghaladja ezt az értéket, nyomáscsökkentõt kell beépíteni. Gázoldali csatlakozás A berendezés gázoldali bekötéséhez kiviteli tervet kell készíteni, amelynek jóváhagyására a helyi gázszolgáltató jogosult. Az üzembehelyezést csak az illetékes hatósági engedélyek birtokában lehet elvégezni. A tervezésnél és telepítésnél a GOMBSZ és a helyi gázszolgáltató társaság elõírásai az irányadók. Ügyelni kell a gázvezeték tisztaságára. Gázelzáró csapot kell felszerelni a készülék közvetlen közelébe. Meg kell gyõzõdni arról, hogy a készülék típustábláján megadott gázfajta megegyezik-e a gázszolgáltató vállalat által szállított gázfajtával. Nyomásszabályozó beépítése javasolt! 3. ábra 8

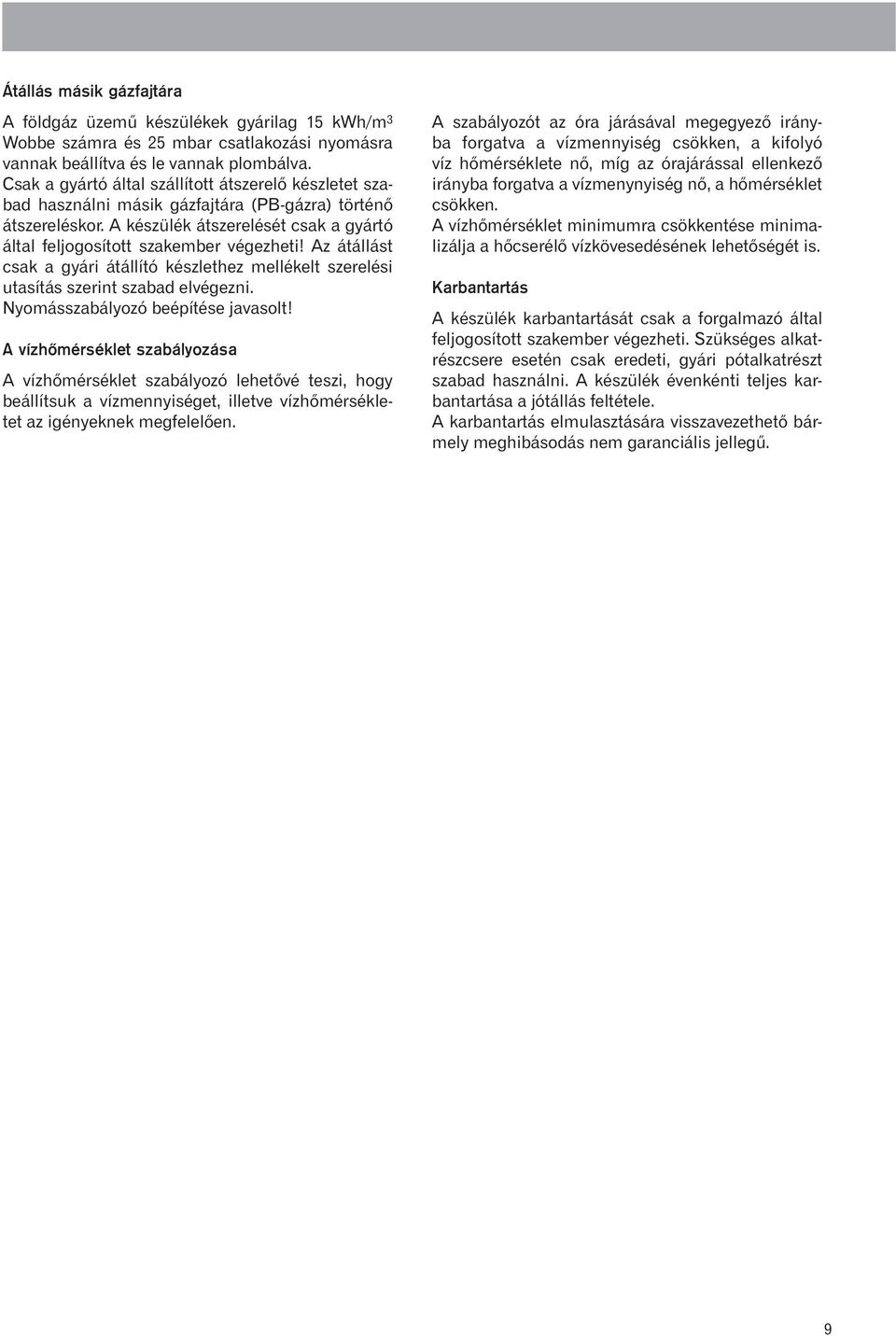

9 Átállás másik gázfajtára A földgáz üzemû készülékek gyárilag 15 kwh/m 3 Wobbe számra és 25 mbar csatlakozási nyomásra vannak beállítva és le vannak plombálva. Csak a gyártó által szállított átszerelõ készletet szabad használni másik gázfajtára (PB-gázra) történõ átszereléskor. A készülék átszerelését csak a gyártó által feljogosított szakember végezheti! Az átállást csak a gyári átállító készlethez mellékelt szerelési utasítás szerint szabad elvégezni. Nyomásszabályozó beépítése javasolt! A vízhõmérséklet szabályozása A vízhõmérséklet szabályozó lehetõvé teszi, hogy beállítsuk a vízmennyiséget, illetve vízhõmérsékletet az igényeknek megfelelõen. A szabályozót az óra járásával megegyezõ irányba forgatva a vízmennyiség csökken, a kifolyó víz hõmérséklete nõ, míg az órajárással ellenkezõ irányba forgatva a vízmenynyiség nõ, a hõmérséklet csökken. A vízhõmérséklet minimumra csökkentése minimalizálja a hõcserélõ vízkövesedésének lehetõségét is. Karbantartás A készülék karbantartását csak a forgalmazó által feljogosított szakember végezheti. Szükséges alkatrészcsere esetén csak eredeti, gyári pótalkatrészt szabad használni. A készülék évenkénti teljes karbantartása a jótállás feltétele. A karbantartás elmulasztására visszavezethetõ bármely meghibásodás nem garanciális jellegû. 9

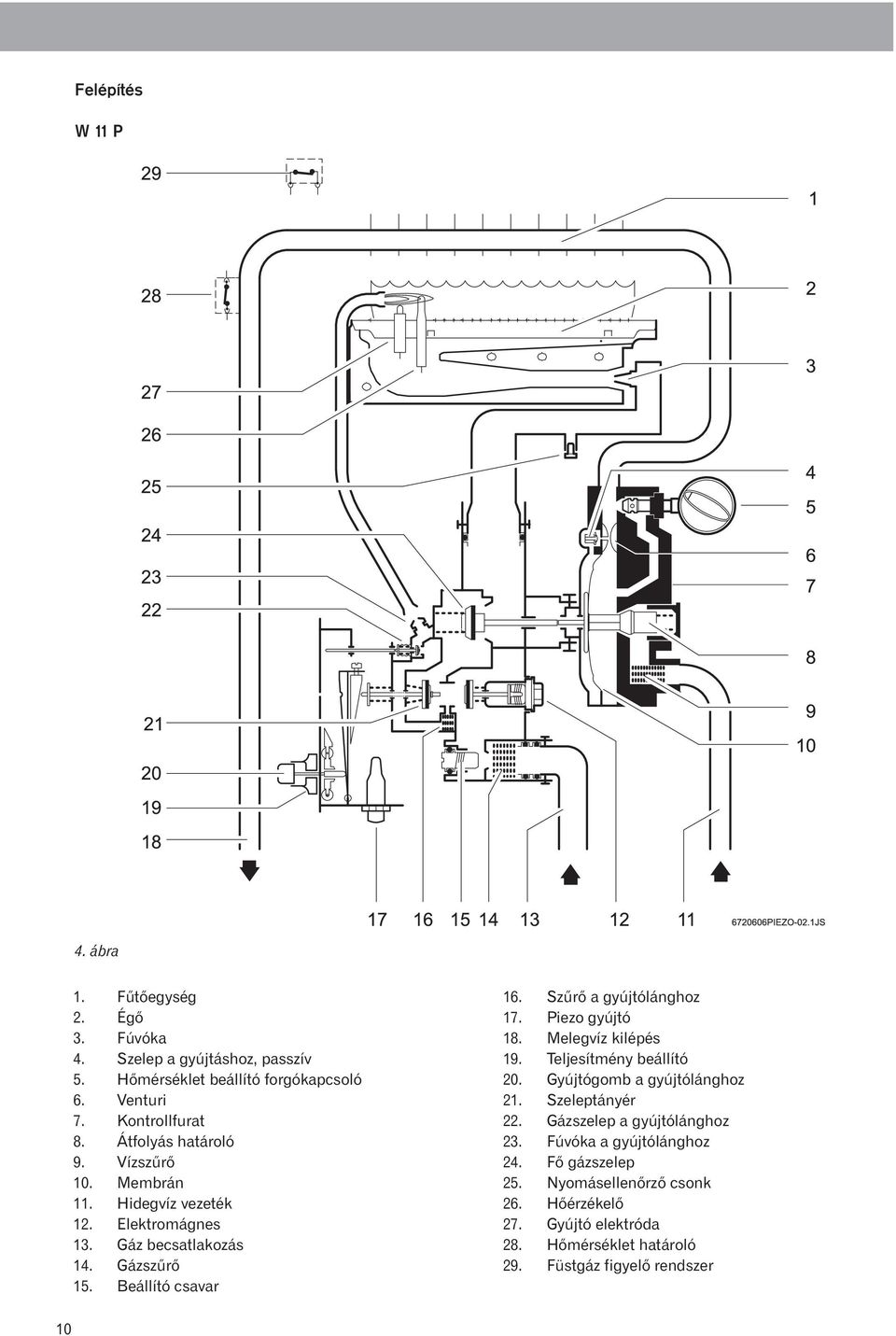

10 Felépítés W 11 P 4. ábra 1. Fûtõegység 2. Égõ 3. Fúvóka 4. Szelep a gyújtáshoz, passzív 5. Hõmérséklet beállító forgókapcsoló 6. Venturi 7. Kontrollfurat 8. Átfolyás határoló 9. Vízszûrõ 10. Membrán 11. Hidegvíz vezeték 12. Elektromágnes 13. Gáz becsatlakozás 14. Gázszûrõ 15. Beállító csavar 16. Szûrõ a gyújtólánghoz 17. Piezo gyújtó 18. Melegvíz kilépés 19. Teljesítmény beállító 20. Gyújtógomb a gyújtólánghoz 21. Szeleptányér 22. Gázszelep a gyújtólánghoz 23. Fúvóka a gyújtólánghoz 24. Fõ gázszelep 25. Nyomásellenõrzõ csonk 26. Hõérzékelõ 27. Gyújtó elektróda 28. Hõmérséklet határoló 29. Füstgáz figyelõ rendszer 10

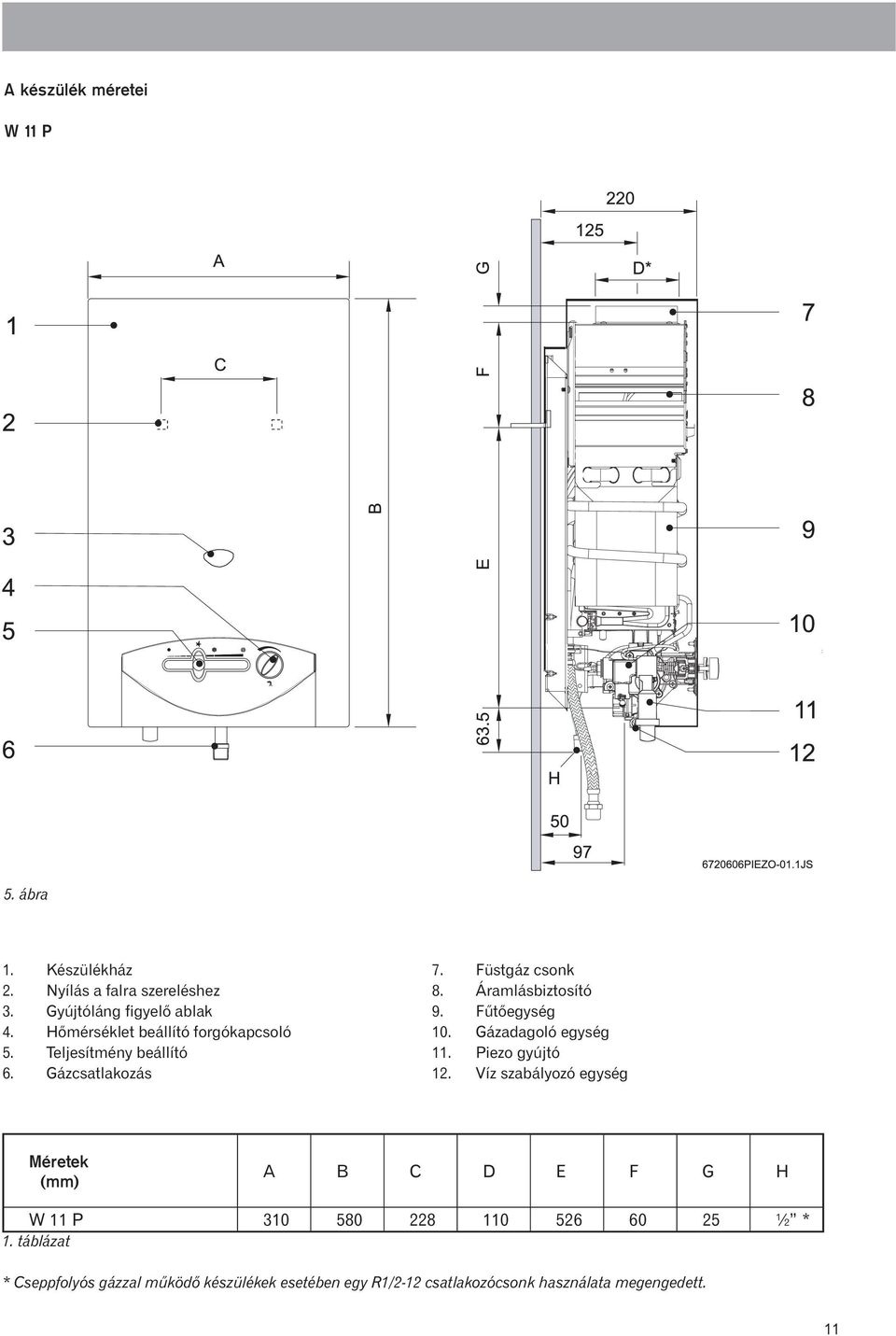

11 A készülék méretei W 11 P 5. ábra 1. Készülékház 2. Nyílás a falra szereléshez 3. Gyújtóláng figyelõ ablak 4. Hõmérséklet beállító forgókapcsoló 5. Teljesítmény beállító 6. Gázcsatlakozás 7. Füstgáz csonk 8. Áramlásbiztosító 9. Fûtõegység 10. Gázadagoló egység 11. Piezo gyújtó 12. Víz szabályozó egység Méretek (mm) A B C D E F G H W 11 P ½ * 1. táblázat * Cseppfolyós gázzal mûködõ készülékek esetében egy R1/2-12 csatlakozócsonk használata megengedett. 11

12 A készülék leírása Kézi szabályozású, kéményes fali átfolyós vízmelegítõ, mely alkalmas egy vízvételi hely kiszolgálására max. 11 liter/perc melegvíz mennyiséggel. A készülék gázüzemû, alapfelszereltsége: piezoelektromos gyújtás, termoelektromos lángõrzés, hõcserélõtúlmelegedés elleni védelem és füstgázfelügyelet. A készülék gyárilag helyi vízvételre van felszerelve. Mûködés Piezo gyújtású gyújtólángos készülék. A biztonságot a következõ funkciók garantálják: -a gyújtólángot ellenõrzõ és az égõ gázcsapját vezérlõ hõérzékelõ. -füstgáz figyelés a megfelelõ füstgáz elvezetés érdekében. -hõmérséklet határoló, mely védi az égõkamrát a túlmelegedéstõl. -Ólommentes réz hõcserélõ. A vízarmatúra anyaga üvegszál erõsítésû poliamid, 100 %-ban újrahasznosítható. Automatikus, a melegvíz igényléstõl függõ teljesítményvezérlés, manuálisan állítható szabályozási tartománnyal. Automatikus vízmennyiség szabályozás a csatlakozó nyomás ingadozásainak kiegyenlítésére. Az égõ fûtésteljesítménye állítható. A korrózió elkerülése érdekében ügyeljünk arra, hogy az égési levegõ agresszív anyagokat ne tartalmazzon. A korróziót különösen elõsegítõ anyagoknak számítanak a halogénezett szénhidrogének (klór és fluorvegyületeket tartalmaznak), amelyeket oldószerek, festékek, ragasztó anyagok, hajtógázok, különféle háztartási és tisztítószerek (pl. hajlakk) tartalmaznak. Szükség esetén megfelelõ intézkedéseket kell tenni. Szekrénybe történõ beépítés esetén a 6. ábrán feltüntetett méreteket kell betartani. A készülék maximális felületi hõmérséklete 85 C alatt van (kivéve az égéstermék elvezetõ hõmérsékletét), így normál üzemeltetési körülmények között nincs szükség az általános meghaladó védõintézkedésre az építési anyagok és a beépített bútorok védelme érdekében. A karbantartási munkák elvégezhetõsége érdekében javasoljuk a min. 10 cm oldal- és a min. 30 cm födémtávolság betartását. Biztosítani kell a szabványos égéshez szükséges levegõáramlást és pótolni kell szellõzõ nyílásokon keresztül a friss levegõt. Gondoskodni kell a megfelelõ szellõzésrõl. Légmentesen záró ablak esetén gondoskodjunk megfelelõ pótszellõzésrõl. A felállítás helyiségének fagymentesnek kell lennie. A mûködéshez ideális környezeti hõmérséklet: 9 35 C. Elõírások A készülék felszerelésénél és üzembe helyezésénél maradéktalanul eleget kell tenni a Magyarországon érvényes rendelkezéseknek és szabványoknak (OÉSZ, GOMBSZ, MSZ1600). Felszerelés elõtt be kell szerezni a Gázszolgáltató és a Kéményseprõ Vállalat engedélyét. Be kell tartani a helyi vízmûvek és az építésügyi hatóság vonatkozó rendelkezéseit. A készülék felszerelését, gáz- és füstgázoldali csatlakozását, üzembehelyezését és javítását csak a forgalmazó által meghatározott márkaszerviz végezheti. A felállítás helye A készüléket olyan helyre kell felszerelni, amely védett az idõjárási, környezeti tényezõktõl, elemi károktól (esõ, fagy, szennyezett levegõ stb.). 6. ábra 12

13 Vízoldali csatlakozás A gázkészülék felszerelése elõtt ajánlatos az összes vízvezetéket átmosni, hogy ne kerülhessen homok vagy egyéb szennyezõdés a készülékbe, amely a késõbbiekben befolyásolja a készülék teljesítményét. Gyõzõdjön meg arról, hogy a vízszelep el van-e látva vízszûrõvel. Szilárd lebegõ anyagokat tartalmazó víznél elõszûrõt kell beépíteni. A vízszûrõt rendszeresen tisztítani kell. A készülék felszerelése elõtt tájékozódni kell a helyi vízszolgáltatónál a vízkeménységet illetõen. Az átlagos értéket (15-17nk ) meghaladó vízkeménység esetén vízlágyító berendezés beépítése javasolt, mivel a vízkövesedésbõl adódó meghibásodások nem tekinthetõk garanciális jellegûnek. A hibás csatlakozás elkerülése érdekében meg kell jelölni a hideg- és melegvíz-csövet. A vízcsöveket csak a megfelelõ szerelvényekkel szabad csatlakoztatni a készülékhez. A hirtelen víznyomásesésbõl származó esetleges károsodások elkerülése érdekében ajánlatos a hideg víz vezetékbe egy visszacsapó szelepet építeni. A hidegvíz rendszerhez való csatlakoztatáskor a bemenetnél záró szelepet kell beépíteni. Mûanyag csövek használatakor a hideg- és melegvíz oldalon 1,5 m-es fémes csõkötést kell készíteni. Bekötéskor kerülni kell a szûkítéseket (sarokszelepeket) a vezetékekben. A hideg és melegvíz vezetékeket úgy kell elhelyezni, hogy fagyveszély esetén a fali gázkészülék és a csatlakozó vezetékek a csaptelepeken keresztül teljesen leüríthetõk legyenek. A hidegvíz-hálózat maximális üzemi nyomása 12 bar lehet, amennyiben a hálózat nyomása meghaladja ezt az értéket, nyomáscsökkentõt kell beépíteni. Gázoldali csatlakozás A berendezés gázoldali bekötéséhez kiviteli tervet kell készíteni, amelynek jóváhagyására a helyi gázszolgáltató jogosult. Az üzembehelyezést csak az illetékes hatósági engedélyek birtokában lehet elvégezni. A tervezésnél és telepítésnél a GOMBSZ és a helyi gázszolgáltató társaság elõírásai az irányadók. Ügyelni kell a gázvezeték tisztaságára. Gázelzáró csapot kell felszerelni a készülék közvetlen közelébe. Meg kell gyõzõdni arról, hogy a készülék típustábláján megadott gázfajta megegyezik-e a gázszolgáltató vállalat által szállított gázfajtával. Nyomásszabályozó beépítése javasolt! Füstgáz elvezetés A csövek átmérõjét és emelkedését tekintve be kell tartani a hatályos helyi jogszabályokat. A füstgáz csõ belsõ átmérõjének meg kell egyeznie a füstgáz csonk csatlakozó átmérõjével. A megfelelõ füstgáz elvezetés biztosítása érdekében úgy a füstgáz elvezetés és a csatlakozó csonk átmérõjének illesztése, mind az adott normák és elõírások betartása különösen fontos. Átállás másik gázfajtára A földgáz üzemû készülékek gyárilag 15 kwh/m 3 Wobbe számra és 25 mbar csatlakozási nyomásra vannak beállítva és le vannak plombálva. Csak a gyártó által szállított átszerelõ készletet szabad használni másik gázfajtára (PB-gázra) történõ átszereléskor. A készülék átszerelését csak a gyártó által feljogosított szakember végezheti! Az átállást csak a gyári átállító készlethez mellékelt szerelési utasítás szerint szabad elvégezni. Nyomásszabályozó beépítése javasolt! A vízhõmérséklet szabályozása A vízhõmérséklet szabályozó lehetõvé teszi, hogy beállítsuk a vízmennyiséget, illetve vízhõmérsékletet az igényeknek megfelelõen. A szabályozót az óra járásával megegyezõ irányba forgatva a vízmenynyiség csökken, a kifolyó víz hõmérséklete nõ, míg az órajárással ellenkezõ irányba forgatva a vízmenynyiség nõ, a hõmérséklet csökken. A vízhõmérséklet minimumra csökkentése minimalizálja a hõcserélõ vízkövesedésének lehetõségét is. Karbantartás A készülék karbantartását csak a forgalmazó által feljogosított szakember végezheti. Szükséges alkatrészcsere esetén csak eredeti, gyári pótalkatrészt szabad használni. A készülék évenkénti teljes karbantartása a jótállás feltétele. A karbantartás elmulasztására visszavezethetõ bármely meghibásodás nem garanciális jellegû. Tartozékok (a készülékkel szállítva) - fali csatlakozó elemek és záró csap. - 2 Dübel és 2 fali akasztó a készülék rögzítéséhez. 13

14 14 JEGYZETEK

15 Hidrogenerátoros gyújtású automatikus szabályozású készülékek Készülék típusok Mûszaki adatok WR 14 G WR 18 G Teljesítmény Egység Névleges hõteljesítmény kw 23,6 30,5 Legkisebb hõteljesítmény kw 7,0 7,0 Leadott teljesítmény (szabályozási tartomány) kw 7,0-23,6 7,0-30,5 Névleges hõterhelés kw 27,0 34,5 Legkisebb hõterhelés kw 8,1 8,1 Csatlakozási gáznyomás Földgáz (G20) mbar Bután (G30)/Propán (G31) mbar 30/37 30/37 Gázcsatlakozási értékek* Földgáz (G20) m 3 /h 2,9 3,7 Bután (G30)/Propán (G31) kg/h 2,2 2,75 Fúvókák száma Vízmennyiség beállító ütközésig balra Átfolyási tartomány l/min 2,0-7,0 2,0-8,8 Hõmérséklet emelés ºC 50,0 50,0 Legkisebb üzemi nyomás bar 0,35 0,45 Legkisebb nyomás a maximális átfolyási teljesítményhez bar 0,65 0,9 Vízmennyiség beállító ütközésig jobbra Átfolyási tartomány l/min 4,0-14,0 4,0-17,6 Hõmérséklet emelés ºC Legkisebb üzemi nyomás bar 0,45 0,45 Legkisebb nyomás a maximális átfolyási teljesítményhez bar 1,4 1,7 Maximális víznyomás** bar Füstgáz értékek*** Huzatszükséglet mbar 0,015 0,015 Átfolyási mennyiség g/s Hõmérséklet ºC * Hi15 C-1013 mbar-száraz: földgáz 34,2 MJ/m 3 (9,5 kwh/m 3 ) cseppfolyós gáz: bután 45,7 MJ/kg (12,7 kwh/kg) propán 46,4 MJ/kg (12,9 kwh/kg) ** A maximális névleges hõteljesítménynél *** Ezt az értéket a víztágulás miatt nem szabad átlépni 15

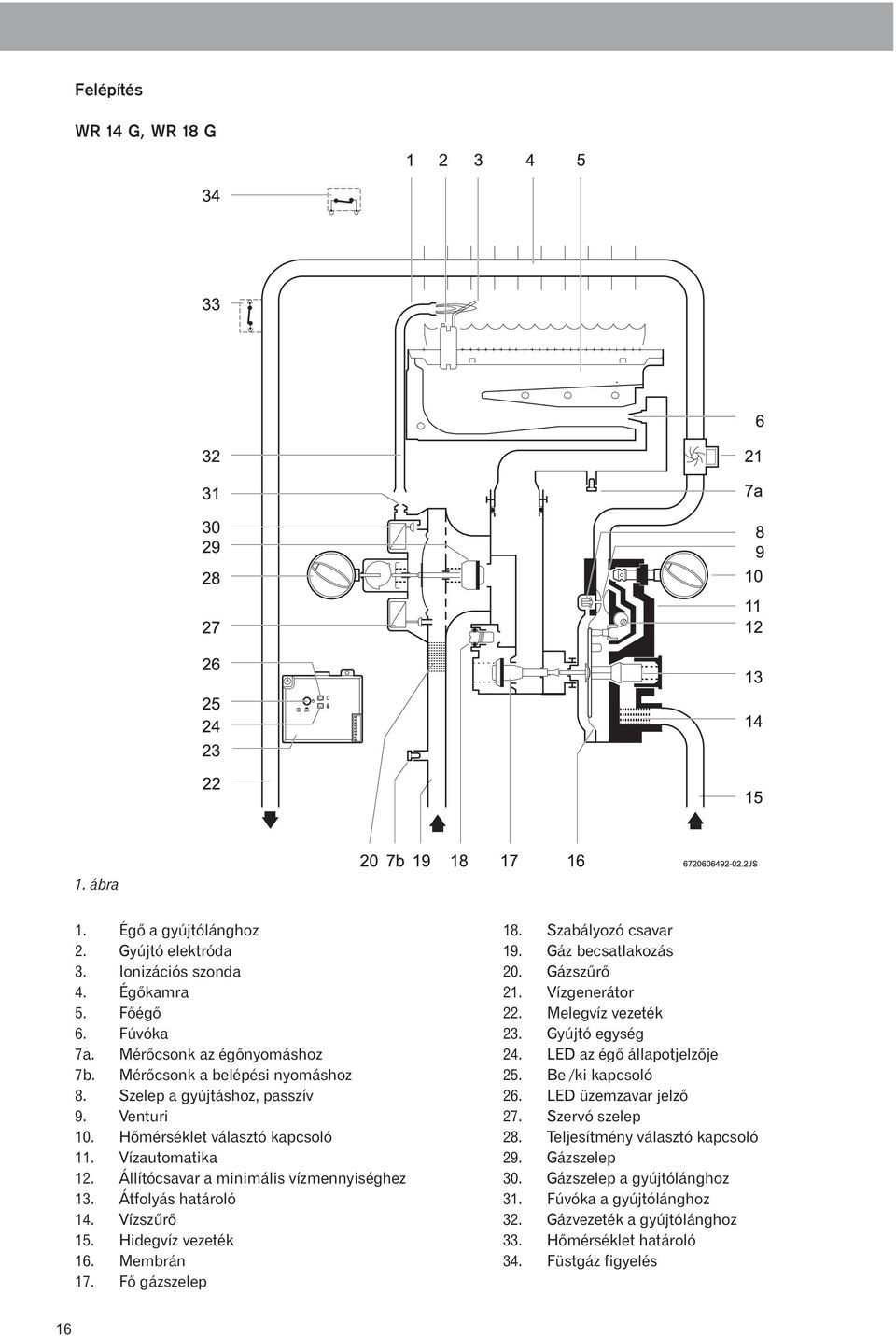

16 Felépítés WR 14 G, WR 18 G 1. ábra 1. Égõ a gyújtólánghoz 2. Gyújtó elektróda 3. Ionizációs szonda 4. Égõkamra 5. Fõégõ 6. Fúvóka 7a. Mérõcsonk az égõnyomáshoz 7b. Mérõcsonk a belépési nyomáshoz 8. Szelep a gyújtáshoz, passzív 9. Venturi 10. Hõmérséklet választó kapcsoló 11. Vízautomatika 12. Állítócsavar a minimális vízmennyiséghez 13. Átfolyás határoló 14. Vízszûrõ 15. Hidegvíz vezeték 16. Membrán 17. Fõ gázszelep 18. Szabályozó csavar 19. Gáz becsatlakozás 20. Gázszûrõ 21. Vízgenerátor 22. Melegvíz vezeték 23. Gyújtó egység 24. LED az égõ állapotjelzõje 25. Be /ki kapcsoló 26. LED üzemzavar jelzõ 27. Szervó szelep 28. Teljesítmény választó kapcsoló 29. Gázszelep 30. Gázszelep a gyújtólánghoz 31. Fúvóka a gyújtólánghoz 32. Gázvezeték a gyújtólánghoz 33. Hõmérséklet határoló 34. Füstgáz figyelés 16

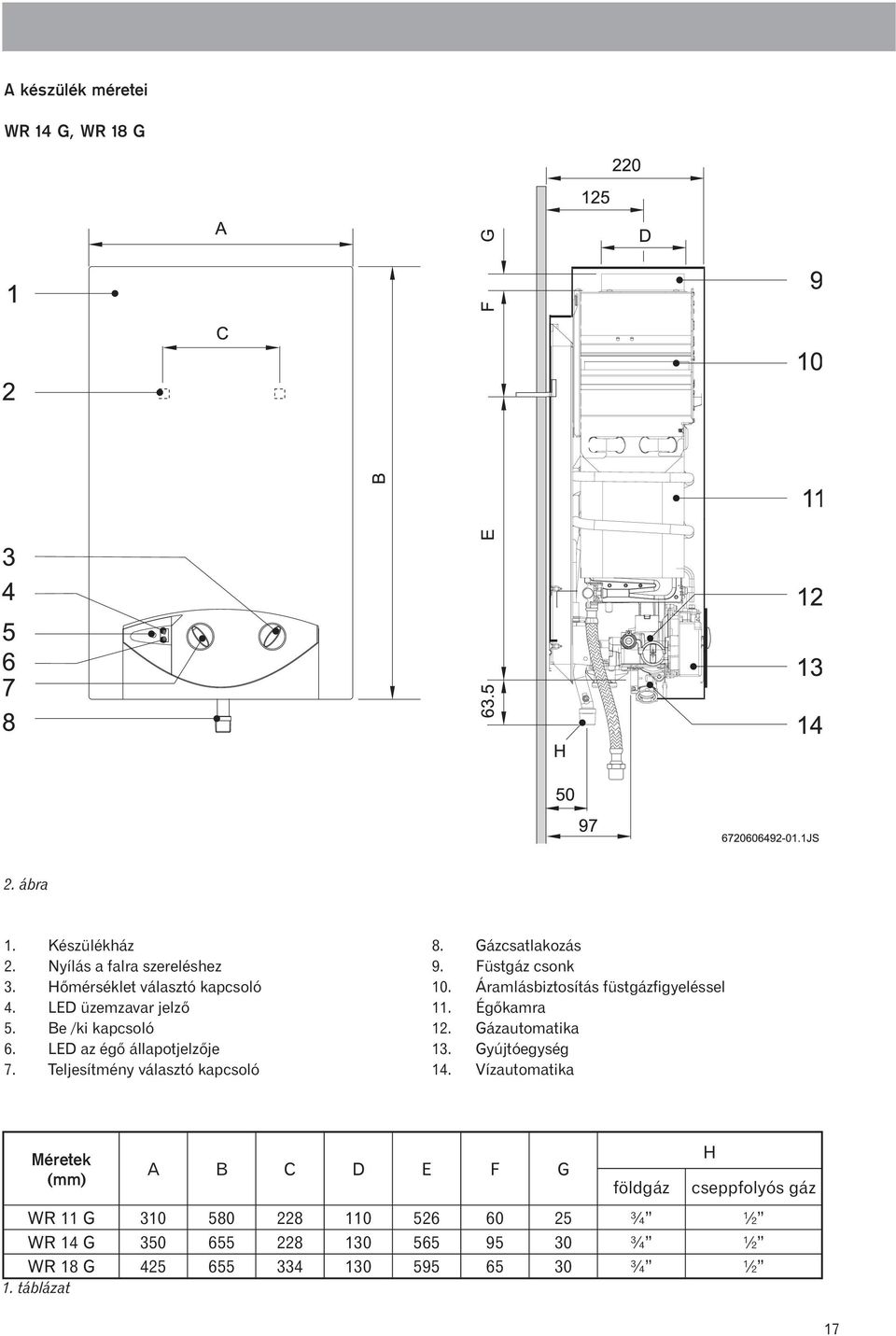

17 A készülék méretei WR 14 G, WR 18 G 2. ábra 1. Készülékház 2. Nyílás a falra szereléshez 3. Hõmérséklet választó kapcsoló 4. LED üzemzavar jelzõ 5. Be /ki kapcsoló 6. LED az égõ állapotjelzõje 7. Teljesítmény választó kapcsoló 8. Gázcsatlakozás 9. Füstgáz csonk 10. Áramlásbiztosítás füstgázfigyeléssel 11. Égõkamra 12. Gázautomatika 13. Gyújtóegység 14. Vízautomatika Méretek (mm) A B C D E F G földgáz H cseppfolyós gáz WR 11 G ¾ ½ WR 14 G ¾ ½ WR 18 G ¾ ½ 1. táblázat 17

18 A készülék leírása Automatikus szabályozású, kéményes fali átfolyós vízmelegítõ hidrogenerátoros gyújtással és beépített áramlásbiztosítóval. A berendezés alkalmas több vízvételi helynek egyidejû kiszolgálására max ,6 liter/perc melegvíz mennyiséggel. A készülék gázüzemû, alapfelszereltsége: hidrogenerátor, mágnesszelep, elektronikus gyújtás ionizációs lángõrzés, hõmérséklet határoló és füstgázfelügyelet. A teljesítményszabályozás automatikusan történik, folyamatos gázszabályozással. A készülék különösen ajánlott termosztatikus keverõ csaptelepekhez és egykaros keverõ csapokhoz. Alacsonyabb víznyomás esetén is megbízható a mûködése. A készülék gyárilag távoli vízvételre van felszerelve. Mûködés A készülék kezelése kényelmes, mivel gombnyomásra üzemkész. A biztonságot a következõ funkciók garantálják: -gázzáró ionizációs szonda, mely nem enged át gázt, ha nem ég a láng. -füstgáz figyelés, mely lekapcsolja a készüléket, ha a füstgáz elvezetés nem megfelelõen mûködik. -hõmérséklet határoló, mely védi az égõkamrát a túlmelegedéstõl. Az elektromos gyújtást a vízszelep megnyitása szabályozza. A teljesítmény-moduláció és a folyamatos gyújtóláng hiánya miatt ez a készülék takarékosabb a többi készüléknél. Hidrodinamikus generátor termeli a szükséges energiát a készülék begyújtásához és ellenõrzéséhez. A félfolyamatos gyújtóláng csak a vízszelep kinyitása és a fõégõ begyulladása közötti idõszakban mûködik. Az égõkamra cink vagy ólom bevonattal nem rendelkezik. A vízarmatúra anyaga üvegszál erõsítésû poliamid, 100 %-ban újrahasznosítható. A vízátfolyás automata szabályozása változó víznyomás esetén is folyamatos vízátfolyást garantál. A gáz- és vízmennyiség szabályozás folyamatos hõmérséklet emelkedést eredményez. Az égõ mûködését LED (zöld) jelzi és nem hagyományos figyelõablak. érvényes rendelkezéseknek és szabványoknak (OÉSZ, GOMBSZ, MSZ1600). Felszerelés elõtt be kell szerezni a Gázszolgáltató és a Kéményseprõ Vállalat engedélyét. Be kell tartani a helyi vízmûvek és az építésügyi hatóság vonatkozó rendelkezéseit. A készülék felszerelését, gáz- és füstgázoldali csatlakozását, üzembehelyezését és javítását csak a forgalmazó által meghatározott márkaszerviz végezheti. A felállítás helye A készüléket olyan helyre kell felszerelni, amely védett az idõjárási, környezeti tényezõktõl, elemi károktól (esõ, fagy, szennyezett levegõ stb.). A korrózió elkerülése érdekében ügyeljünk arra, hogy az égési levegõ agresszív anyagokat ne tartalmazzon. A korróziót különösen elõsegítõ anyagoknak számítanak a halogénezett szénhidrogének (klór és fluorvegyületeket tartalmaznak), amelyeket oldószerek, festékek, ragasztó anyagok, hajtógázok, különféle háztartási és tisztítószerek (pl. hajlakk) tartalmaznak. Szükség esetén megfelelõ intézkedéseket kell tenni. Szekrénybe történõ beépítés esetén a 3. ábrán feltüntetett méreteket kell betartani. A készülék maximális felületi hõmérséklete 85 C alatt van (kivéve az égéstermék elvezetõ hõmérsékletét), így normál üzemeltetési körülmények között nincs szükség az általános meghaladó védõintézkedésre az építési anyagok és a beépített bútorok védelme érdekében. A karbantartási munkák elvégezhetõsége érdekében javasoljuk a min. 10 cm oldal- és a min. 30 cm födémtávolság betartását. Biztosítani kell a szabványos égéshez szükséges levegõáramlást és pótolni kell szellõzõ nyílásokon keresztül a friss levegõt. Gondoskodni kell a megfelelõ szellõzésrõl. Légmentesen záró ablak esetén gondoskodjunk megfelelõ pótszellõzésrõl. A felállítás helyiségének fagymentesnek kell lennie. A mûködéshez ideális környezeti hõmérséklet: 9 35 C. Hidrogenerátor (HDG) A hidrogenerátor a vízkörben, a vízarmatúra és az égõkamra között található. Ennek a berendezésnek van egy turbinája, mely forog, mikor víz folyik a lapátkerekein keresztül. Ezt a mozgást továbbítja egy áramfejlesztõnek, mely az elektromos gyújtást és a fûtéskontrollt táplálja. A HDG által termelt feszültség 1,1-1,7 V DC között van. Ezért kiegészítõ elemet használni nem szükséges. Elõírások A készülék felszerelésénél és üzembe helyezésénél maradéktalanul eleget kell tenni a Magyarországon 3. ábra 18

19 Vízoldali csatlakozás A gázkészülék felszerelése elõtt ajánlatos az összes vízvezetéket átmosni, hogy ne kerülhessen homok vagy egyéb szennyezõdés a készülékbe, amely a késõbbiekben befolyásolja a készülék teljesítményét. Gyõzõdjön meg arról, hogy a vízszelep el van-e látva vízszûrõvel. Szilárd lebegõ anyagokat tartalmazó víznél elõszûrõt kell beépíteni. A vízszûrõt rendszeresen tisztítani kell. A készülék felszerelése elõtt tájékozódni kell a helyi vízszolgáltatónál a vízkeménységet illetõen. Az átlagos értéket (15-17nk ) meghaladó vízkeménység esetén vízlágyító berendezés beépítése javasolt, mivel a vízkövesedésbõl adódó meghibásodások nem tekinthetõk garanciális jellegûnek. A hibás csatlakozás elkerülése érdekében meg kell jelölni a hideg- és melegvíz-csövet. A vízcsöveket csak a megfelelõ szerelvényekkel szabad csatlakoztatni a készülékhez. A hirtelen víznyomásesésbõl származó esetleges károsodások elkerülése érdekében ajánlatos a hideg víz vezetékbe egy visszacsapó szelepet építeni. A hidegvíz rendszerhez való csatlakoztatáskor a bemenetnél záró szelepet kell beépíteni. Mûanyag csövek használatakor a hideg- és melegvíz oldalon 1,5 m-es fémes csõkötést kell készíteni. Bekötéskor kerülni kell a szûkítéseket (sarokszelepeket) a vezetékekben. A hideg és melegvíz vezetékeket úgy kell elhelyezni, hogy fagyveszély esetén a fali gázkészülék és a csatlakozó vezetékek a csaptelepeken keresztül teljesen leüríthetõk legyenek. A hidegvíz-hálózat maximális üzemi nyomása 12 bar lehet, amennyiben a hálózat nyomása meghaladja ezt az értéket, nyomáscsökkentõt kell beépíteni. Gázoldali csatlakozás A berendezés gázoldali bekötéséhez kiviteli tervet kell készíteni, amelynek jóváhagyására a helyi gázszolgáltató jogosult. Az üzembehelyezést csak az illetékes hatósági engedélyek birtokában lehet elvégezni. A tervezésnél és telepítésnél a GOMBSZ és a helyi gázszolgáltató társaság elõírásai az irányadók. Ügyelni kell a gázvezeték tisztaságára. Gázelzáró csapot kell felszerelni a készülék közvetlen közelébe. Meg kell gyõzõdni arról, hogy a készülék típustábláján megadott gázfajta megegyezik-e a gázszolgáltató vállalat által szállított gázfajtával. Nyomásszabályozó beépítése javasolt! Átállás másik gázfajtára A földgáz üzemû készülékek gyárilag 15 kwh/m 3 Wobbe számra és 25 mbar csatlakozási nyomásra vannak beállítva és le vannak plombálva. Csak a gyártó által szállított átszerelõ készletet szabad használni másik gázfajtára (PB-gázra) történõ átszereléskor. A készülék átszerelését csak a gyártó által feljogosított szakember végezheti! Az átállást csak a gyári átállító készlethez mellékelt szerelési utasítás szerint szabad elvégezni. Nyomásszabályozó beépítése javasolt! 1 4. ábra 19

20 Füstgázoldali csatlakozás Minden kéményes gázkészüléket csak megfelelõ méretû és jól tömített füstgázcsõbe szabad bekötni. A gáztüzelésû berendezéseket azon az emeleten kell bekötni a kéménybe, ahol felszerelésre kerültek, a füstgázelvezetõ csövet nem szabad átvezetni elválasztó födémen. A kéményhez vezetõ összekötõ csövet a lehetõ legrövidebbre kell kialakítani, ezért a készüléket olyan közel kell elhelyezni a kéményhez, amennyire csak lehet. A készülékbõl történõ füstgázelvezetést a gyári mérettõl kisebbre szûkíteni tilos! A készülék üzembehelyezéséhez érvényes, pozitív kéményseprõi szakvélemény szükséges. A füstgázcsõ készülhet galvanizált acélból, alumíniumból vagy rozsdamentes acélból. A vízhõmérséklet szabályozása A vízhõmérséklet szabályozó lehetõvé teszi, hogy beállítsuk a vízmennyiséget, illetve vízhõmérsékletet az igényeknek megfelelõen. A szabályozót az óra járásával megegyezõ irányba forgatva a vízmenynyiség csökken, a kifolyó víz hõmérséklete nõ, míg az órajárással ellenkezõ irányba forgatva a vízmenynyiség nõ, a hõmérséklet csökken. A vízhõmérséklet minimumra csökkentése minimalizálja a hõcserélõ vízkövesedésének lehetõségét is. Kapcsolási rajz 5. ábra 1. Szervo szelep (általában nyitva) 2. Membrán szelep 3. Fõ szelep (általában zárva) 4. Ionizációs elektróda 5. Gyújtó elektróda 6. Füstgáz figyelés 7. Hõmérséklet határoló 8. Gyújtó egység 9. LED üzemzavar jelzõ 10. LED az égõ állapotjelzõje 11. Be /ki kapcsoló 12. Vízgenerátor Karbantartás A készülék karbantartását csak a forgalmazó által feljogosított szakember végezheti. Szükséges alkatrészcsere esetén csak eredeti, gyári pótalkatrészt szabad használni. A készülék évenkénti teljes karbantartása a jótállás feltétele. A karbantartás elmulasztására visszavezethetõ bármely meghibásodás nem garanciális jellegû. Tartozékok (a készülékkel szállítva) - gázcsõ tartó (cseppfolyós gázzal mûködõ készülékeknél). - tartozék a gázcsatlakozáshoz (földgázzal mûködõ készülékeknél). - akasztók és kampók a falra szereléshez. 20

21 JEGYZETEK 21

22

23 Zárt égésterû (parapetes) készülékek automatikus szabályozással Készülék típusok Mûszaki adatok WR A WR A Teljesítmény Egység Névleges hõteljesítmény kw 17,4 21,4 Legkisebb hõteljesítmény kw 7,0 7,0 A névleges hõteljesítmény manuális beállítási tartománya kw 7,0-17,4 7,0-21,4 Névleges hõterhelés kw 20,0 25,5 Csatlakozási gáznyomás Földgáz H, S mbar 25,0 25,0 PB-gáz mbar 30,0 30,0 Gázcsatlakozási értékek Földgáz, H (HUB=9,5 kwh/m 3 ) m 3 /h 2,1 2,7 Földgáz, S (HUB=8,5 kwh/m 3 ) m 3 /h 2,4 3,0 PB-gáz (HUB=12,8 kwh/kg) kg/h 1,6 2,1 Vízmennyiség beállító ütközésig balra Legnagyobb vízmennyiség l/min Hõmérséklet emelkedés ºC Legkisebb víznyomás bar 0,2 0,2 Legkisebb víznyomás a legnagyobb vízmennyiséghez bar 0,6 0,6 Vízmennyiség beállító ütközésig jobbra Legnagyobb vízmennyiség l/min Hõmérséklet emelkedés ºC Legkisebb víznyomás bar 0,1 0,1 Legkisebb víznyomás a legnagyobb vízmennyiséghez bar 0,25 0,35 Maximális víznyomás bar Füstgáz értékek Huzatszükséglet mbar 0,015 0,015 Tömegáram g/s Hõmérséklet ºC

24 Felépítés 1. ábra PB-gáz üzemû készülék vázlata 14 Gyújtó gázcsõ 17 Gázszelep 20 Fõ gázszelep 22 Gázgyújtó gomb 23 Tolókapcsoló 24 Piezogyújtó 25 Vízszûrõ 26 Melegvíz csap 27 Hidegvíz csap 28 Melegvíz csõ (kilépés) 29 Hidegvíz csõ (belépés) 30 Közvetlen kifolyócsonk 31 Vízmennyiség szabályozó 32 Vízmennyiség választó gomb 35 Gáz betápláló csõ 36 Leeresztõ szelep 37 Mérõcsonk 38 Membrán 39 Venturi 40 Lassú gyújtószelep 41 Mágnesszelep 42 Gázszûrõ 43 Gyújtógáz szelep 44 Gyújtógáz szûrõ 46 Gázbeállító csavar 47 Mérõcsonk 49 Injektor fúvóka 50 Égõ 51 Termoelem 52 Gyújtó elektróda 53 Gyújtóégõ 54 Nagyfeszültségû gyújtóvezeték 55 Hõcserélõ 99 Füstgázvisszaáramlás érzékelõ 100 Korrigáló csavar a minimális vízmennyiség számára 111 Elzáró dugó 119 Hõmérséklet határoló 24

25 A készülék méretei 2. ábra 1 Tömítés 2 Füstgáz könyök 3 Belsõ frisslevegõ vezeték 4 Külsõ frisslevegõ vezeték 5 Burkolat 6 Szélárnyékoló védõrács 7 Külsõ füstgázcsõ 8 Hõcserélõ 9 Gázarmatúra 10 Vízmennyiség-választó gomb 11 Vízarmatúra 13 Gázcsatlakozás 13/1 Csavaros hüvely (burkolat rögzítõ) 13/2 Leeresztõ szelep és biztonsági szelep 13/3 Melegvíz csatlakozás 13/4 Hidegvíz csatlakozás G Földgáz R 1 PB-gáz Ermeto 12 mm * A faláttörés minimális mérete ** Szerelési méret a készüléktartó csapok közepétõl a vízvezeték közepé A készülék leírása Automatikus szabályozású, kéménytõl független, külsõ falra szerelhetõ átfolyós vízmelegítõ, mely alkalmas egy, vagy maximum két vízvételi helynek egyidejû kiszolgálására. A maximális kifolyó melegvíz mennyiség 10 liter/perc, illetve 13 liter/perc. A készülék gázüzemû, alapfelszereltsége: piezoelektromos gyújtás, termoelektromos lángõr, hõcserélõ túlmelegedés elleni védelem és füstgázkönyök. A teljesítmény szabályozás automatikusan történik, folyamatos gázszabályozással. A készülék különösen ajánlott termosztatikus keverõ csaptelepekhez és egykaros keverõ csapokhoz. Alacsonyabb víznyomás esetén is megbízható a mûködése. A készülék gyárilag távoli vízvételre van felszerelve. Elõírások A készülék felszerelésénél és üzembe helyezésénél maradéktalanul eleget kell tenni a Magyarországon érvényes rendelkezéseknek és szabványoknak (OÉSZ, GOMBSZ, MSZ1600). Felszerelés elõtt be kell szerezni a Gázszolgáltató és a Kéményseprõ Vállalat engedélyét. Be kell tartani a helyi vízmûvek és az építésügyi hatóság vonatkozó rendelkezéseit. A készülék felszerelését, gáz- és füstgázoldali csatlakozását, üzembehelyezését és javítását csak a forgalmazó által meghatározott márkaszerviz végezheti. 25

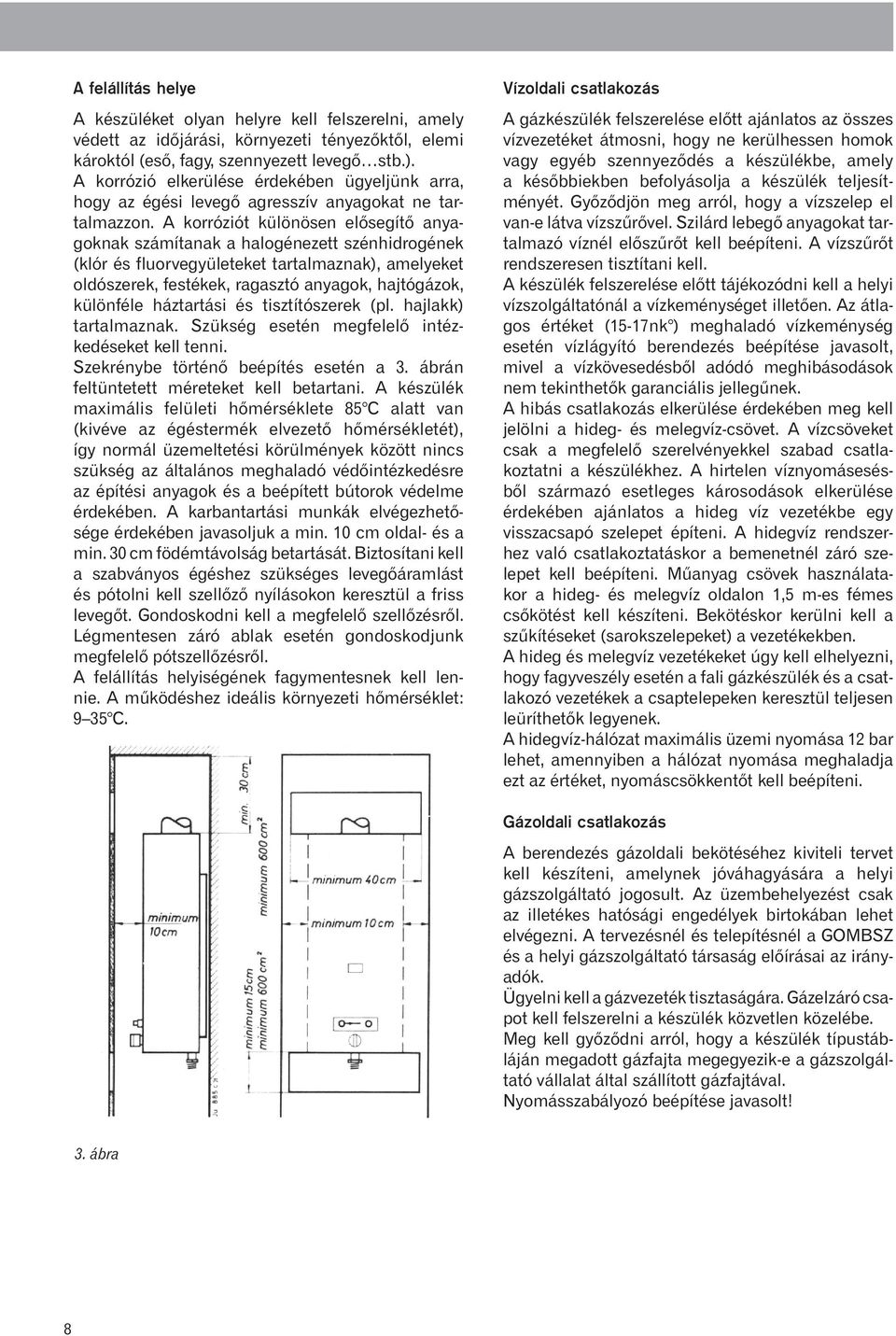

26 A felállítás helye A készüléket olyan helyre kell felszerelni, amely védett az idõjárási, környezeti tényezõktõl, elemi károktól (esõ, fagy, szennyezett levegõ stb.). A korrózió elkerülése érdekében ügyeljünk arra, hogy az égési levegõ agresszív anyagokat ne tartalmazzon. A korróziót különösen elõsegítõ anyagoknak számítanak a halogénezett szénhidrogének (klór és fluorvegyületeket tartalmaznak), amelyeket oldószerek, festékek, ragasztó anyagok, hajtógázok, különféle háztartási és tisztítószerek (pl. hajlakk) tartalmaznak. Szükség esetén megfelelõ intézkedéseket kell tenni. Szekrénybe történõ beépítés esetén a 3. ábrán feltüntetett méreteket kell betartani. A készülék maximális felületi hõmérséklete 85 C alatt van (kivéve az égéstermék elvezetõ hõmérsékletét), így normál üzemeltetési körülmények között nincs szükség az általános meghaladó védõintézkedésre az építési anyagok és a beépített bútorok védelme érdekében. A karbantartási munkák elvégezhetõsége érdekében javasoljuk a min. 10 cm oldal- és a min. 30 cm födémtávolság betartását. Biztosítani kell a szabványos égéshez szükséges levegõáramlást és pótolni kell szellõzõ nyílásokon keresztül a friss levegõt. Gondoskodni kell a megfelelõ szellõzésrõl. Légmentesen záró ablak esetén gondoskodjunk megfelelõ pótszellõzésrõl. A felállítás helyiségének fagymentesnek kell lennie. A mûködéshez ideális környezeti hõmérséklet: 9 35 C. A felállítás helyisége A készüléket csak külsõ falra szabad felszerelni. A tartópilléreket (támasztó gerendákat) semmi esetre sem szabad gyengíteni. A készülék burkolata és a beépítés közötti távolságot a szabvány elõírásai szerint kell méretezni. A távoli vízvételezés átépítése közvetlen vízvételre A készüléket a Nr. 434 számú tartozékkal lehet közvetlenül vízvételû készülékké átalakítani (4. ábra). 4. ábra A Nr. 434 ( ) tartozék segítségével a készülék átépíthetõ közvetlen vízvételezéshez Fali kivezetés A fali kivezetõ készlet háromfajta kialakításban kapcsolható a különbözõ falvastagságokhoz: BL 54/13 falvastagság: mm BL 54/14 falvastagság: mm BL 54/17 falvastagság: mm A fali kivezetés felépítése A fali kivezetés a következõkbõl áll: - Szélárnyékoló védõrács külsõ frisslevegõ vezetékkel (260) - Belsõ frisslevegõ vezeték (263) - Külsõ frisslevegõ vezeték - Füstgázcsõ (293) A frisslevegõ vezeték két része teleszkópszerûen széthúzható. A maximális felületi hõmérséklet - a füstgázvezeték kivételével - nem éri el a 85 o C-ot, ezért nincs szükség különleges óvintézkedésekre az éghetõ építõanyagok és beépített bútorok számára. 3. ábra A fali kivezetés befalazása A fali vízmelegítõ felakasztására szolgáló csapokat vízszintbe kell állítani. Ügyeljünk a fali kivezetés jelölésére. A vakolatlan falú új épületekben figyelembe kell venni a tervezett vakolat és az esetleges kiugró csempeburkolat vastagságát. A külsõ frisslevegõ vezetéket úgy kell befalazni, hogy ne juthasson nedvesség a falba. A két frisslevegõ vezeték közötti hézagot alul tömören ki kell fugázni. A habarcsot és a törmeléket el kell távolítani. 26

27 Fali kivezetés lerövidítése A frisslevegõ vezetékei, a füstgáz csõ a kialakítási fajtáknál megadott falvastagsághoz illenek. Kisebb falvastagság esetén a következõképpen lehet ezeket lerövidíteni (5. ábra). Külsõ frisslevegõ vezeték: L1 hossz = S falvastagság (vakolattal) mínusz 60 mm Belsõ frisslevegõ vezeték: L2 hossz = S falvastagság (vakolattal) mínusz 60 mm Füstgáz csõ: L3 hossz = S falvastagság (vakolattal) mínusz 50 mm (A füstgázcsövet nem szabad a kitágított oldalon lerövidíteni.) A vágási éleket korrózióvédõ festékkel be kell festeni. A lerövidített füstgázcsövet a bordáig kell betolni a szélárnyékoló védõrács (260) csõcsonkjába. Feszítõ csavarok A falvastagságnak megfelelõen le kell rövidíteni (bemetszések) és meg kell húzni a feszítõ csavarokat. A fali kivezetés és a szélárnyékoló védõrács ezzel szilárdan rögzítve vannak a falban. 5. ábra 259 Fali kivezetés 260 Szélárnyékoló védõrács külsõ frisslevegõ vezetékkel 263 Belsõ frisslevegõ vezeték 293 Füstgázcsõ 296 Feszítõ csavarok * Minimális faláttörés (325mm x 224mm) 27

28 Vízoldali csatlakozás A gázkészülék felszerelése elõtt ajánlatos az összes vízvezetéket átmosni, hogy ne kerülhessen homok vagy egyéb szennyezõdés a készülékbe, amely a késõbbiekben befolyásolja a készülék teljesítményét. Gyõzõdjön meg arról, hogy a vízszelep el van-e látva vízszûrõvel. Szilárd lebegõ anyagokat tartalmazó víznél elõszûrõt kell beépíteni. A vízszûrõt rendszeresen tisztítani kell. A készülék felszerelése elõtt tájékozódni kell a helyi vízszolgáltatónál a vízkeménységet illetõen. Az átlagos értéket (15-17nk ) meghaladó vízkeménység esetén vízlágyító berendezés beépítése javasolt, mivel a vízkövesedésbõl adódó meghibásodások nem tekinthetõk garanciális jellegûnek. A hibás csatlakozás elkerülése érdekében meg kell jelölni a hideg- és melegvíz-csövet. A vízcsöveket csak a megfelelõ szerelvényekkel szabad csatlakoztatni a készülékhez. A hirtelen víznyomásesésbõl származó esetleges károsodások elkerülése érdekében ajánlatos a hideg víz vezetékbe egy visszacsapó szelepet építeni. A hidegvíz rendszerhez való csatlakoztatáskor a bemenetnél záró szelepet kell beépíteni. Mûanyag csövek használatakor a hideg- és melegvíz oldalon 1,5 m-es fémes csõkötést kell készíteni. Bekötéskor kerülni kell a szûkítéseket (sarokszelepeket) a vezetékekben. A hideg és melegvíz vezetékeket úgy kell elhelyezni, hogy fagyveszély esetén a fali gázkészülék és a csatlakozó vezetékek a csaptelepeken keresztül teljesen leüríthetõk legyenek. A hidegvíz-hálózat maximális üzemi nyomása 12 bar lehet, amennyiben a hálózat nyomása meghaladja ezt az értéket, nyomáscsökkentõt kell beépíteni. Gázoldali csatlakozás A berendezés gázoldali bekötéséhez kiviteli tervet kell készíteni, amelynek jóváhagyására a helyi gázszolgáltató jogosult. Az üzembehelyezést csak az illetékes hatósági engedélyek birtokában lehet elvégezni. A tervezésnél és telepítésnél a GOMBSZ és a helyi gázszolgáltató társaság elõírásai az irányadók. Ügyelni kell a gázvezeték tisztaságára. Gázelzáró csapot kell felszerelni a készülék közvetlen közelébe. Meg kell gyõzõdni arról, hogy a készülék típustábláján megadott gázfajta megegyezik-e a gázszolgáltató vállalat által szállított gázfajtával. A füstgázcsõ készülhet galvanizált acélból, alumíniumból vagy rozsdamentes acélból. Átállás másik gázfajtára A földgáz üzemû készülékek gyárilag 15 kwh/m 3 Wobbe számra és 25 mbar csatlakozási nyomásra vannak beállítva és le vannak plombálva. Csak a gyártó által szállított átszerelõ készletet szabad használni másik gázfajtára (PB-gázra) történõ átszereléskor. A készülék átszerelését csak a gyártó által feljogosított szakember végezheti! Az átállást csak a gyári átállító készlethez mellékelt szerelési utasítás szerint szabad elvégezni. 6. ábra A vízhõmérséklet szabályozása A vízhõmérséklet szabályozó lehetõvé teszi, hogy beállítsuk a vízmennyiséget, illetve vízhõmérsékletet az igényeknek megfelelõen. A szabályozót az óra járásával megegyezõ irányba forgatva a vízmenynyiség csökken, a kifolyó víz hõmérséklete nõ, míg az órajárással ellenkezõ irányba forgatva a vízmenynyiség nõ, a hõmérséklet csökken. A vízhõmérséklet minimumra csökkentése minimalizálja a hõcserélõ vízkövesedésének lehetõségét is. 7. ábra Karbantartás A készülék karbantartását csak a forgalmazó által feljogosított szakember végezheti. Szükséges alkatrészcsere esetén csak eredeti, gyári pótalkatrészt szabad használni. A készülék évenkénti teljes karbantartása a jótállás feltétele. A karbantartás elmulasztására visszavezethetõ bármely meghibásodás nem garanciális jellegû. 1 28

29 Tartozékok Nr. 25 Vízbekötõ készlet vakolat alatti szereléshez. Hidegés melegvíz csatlakozó ív elzáró szelepekkel. Nr. 52 Vízcsap vakolat alatti szereléshez (W 125) Nr. 27 Vízbekötõ készlet vakolat feletti szereléshez. Hidegés melegvíz csatlakozó ív elzáró szelepekkel. Nr. 53 Vízcsap vakolat feletti szereléshez (W 125) Átszerelõ készlet távcsapolásos kivitelbõl közvetlen csapolásos kivitelre történõ átszereléshez. Két elzáró szelep fogantyúval. Nr. 552, Nr. 434 Nr Kéményes készülékhez Nr zárt égésterû készülékekhez Nr. 301 Kifolyó csõ kézi zuhanykészlet, krómozott váltókarból, kézi zuhanyrózsából fémtömlõvel és lengõcsõbõl áll. Nr. 371 Krómozott 150 mm-es lengõcsõ Nr. 373 Krómozott 350 mm-es lengõcsõ 29
