Készülék típus HT80 K HT120 K, HT150 K HT80 KN, Ht120 KN, HT150 KN PBgáz 4,1 4,7 5,5 4,8 87/85 29,5 0,15 0,4 6 12,1 0,58 12,1 0,68 1,1 2,0

Átírás

1 FIGYELEM! Ebben a Beszerelési és Javítási Elõírásban leírt mûveleteket csak gázszerelõi igazolvánnyal rendelkezõ szerzõdéses partnereink végezhetik el. Változás a készüléken - az elõírástól eltérõ beépítés, a beállításnak nem megfelelõ gáz alkalmazása - TILOS és annak a személynek vagy társaságnak a felelõssége, aki a módosítást elvégezte. TARTALOMJEGYZÉK 1. A készülék adatai...3 Mûszaki adatok...3 Geometriai és csatlakozási méretek A készülék szerkezete...4 Tartály...4 Gázszelep...4 Gázégõ...4 Burkolat...4 Égéstermék áramlásbiztosító...4 A készülék méretei és bekötése A készülék felszerelése...5 Gázbekötés A készülék üzembe helyezése A készülék átállítása más gázfajtára.... A készülék karbantartása...7 Csere alkatrészek rendelése...7 A gázszelepen cserélhetõ alkatrészek jegyzéke...7 A szerelt égõcsõ ábrája és tételjegyzéke

2 1. A KÉSZÜLÉK ADATAI Mûszaki adatok Közvetlen célország: HU (Magyarország) Kategrória: II 2HS3B/P Készülék kategória: A 1AS, B 11AS Futoérték Csatl. nyomás Névleges teljesítmény Névleges hoterhelés Hatásfok névl. terh. Névl. égonyomás Névl. gázterhelés Maximális víznyomás Fofúvóka átméroje Fofúvóka jelölése Légtéror típus Torlasz karika furat átméroje Kéményes Kémény nélküli Készülék típus HT80 K HT120 K, HT150 K HT80 KN, Ht120 KN, HT150 KN Gázfajta Földgáz H Földgáz S PBgáz Földgáz H Földgáz S PBgáz Földgáz H Földgáz S PBgáz 9,45 8,14 32,2 9,45 8,14 32,2 9,45 8,14 32,2 mbar kw kw % mbar m 3 /h kg/h bar 4,2 5, , NG 808 NG 8031* 0 4,5 5, ,5 2, ,1 4,8 8 29,5 0,15 0,4 1,1 110 LPG ,7 5,5 87/85 12,1 0, ,7 5,5 87/85 12,1 0,8 2,3 230 NG 808 NG 8031* 5 5 4,7 5,5 88/85 29,5 0,17 0,4 1,2 120P LPG , ,21 1,2 120N NG , ,25 1,4 140 NG 8031* 35 1, ,5 0,02 0,17 0,7 70 LPG A mûszaki adatok 15 C gázhõmérsékletre, 1013,25 mbar légköri nyomásra és hõegyensúlyi állapotra vonatkoznak. A gázterhelés megengedett eltérése beszabályozáskor ±2,5 %, ellenõrzéskor ±5 %. A fúvóka elõtti nyomás (a gázszelep kimeneti nyomásmérõ csonkján mérve) megengedett eltérése ±10 %. A megadott gázterhelés beállítása érdekében a fúvóka elõtti nyomás tûrésmezõn belüli módosítása megengedett. Figyelmeztetés! A megadottnál nagyobb gázterhelés beállítása következtében az égéstermékben szénmonoxid jelenik meg. Ha csatlakozási nyomás nagyobb, mint a táblázatban szereplõ névleges nyomások ill. MSZEN 437 szerinti tûréseik, akkor a készülék elé gáznyomáscsökkentõ beépítése szükséges

3 Geometriai és csatlakozási méretek: Készülék típusa A készülék magassága A készülék külso átméroje Üres tömeg Víztérfogat Égéstermék elvezeto cso Gázcsatlakozás Hidegvíz cso, melegvíz cso 2. A készülék szerkezete kg liter HT80 HT120 HT Ø100 Ø100 Ø100 R/ 2 R/ 2 R/ 2 R/ R/ R/ Tartály: Anyaga acéllemez, a vízzel érintkezõ felülete zománcozva, rozsdásodás ellen Mg-anóddal védve. Szigetelése 35 vastag poliuterán, habosítva. Gázszelep: Szabályozó kisautomatika, amely termoelektromos égésbiztosítóval automatikus vízhõmérséklet-szabályozóval és hõkorlátozóval, piezoelektromos gyújtóval és, nyomásszabályozóval ellátott. A homérséklet szabályozó szabályozási tartománya Biztonsági kikapcsolás Két szomszédos jel (szám) homérséklet különbsége Égésbiztosító maximális nyitási ideje Égésbiztosító maximális zárási ideje ºC ºC ºC sec sec ± Gázégõ: Korrózióálló acéllemezbõl készült lemezégõ. Atmoszférikus, elõkeveréses kivitelû. Burkolat: Festett acéllemez. Égéstermék áramlásbiztosító: Festett acéllemez. Kémény hibájából eredõ, égéstermék kiáramlás elleni védelemrõl légtérõr gondoskodik

4 A készülék méretei és bekötése 1. Égéstermék áramlásbiztosító 2. Zománcozott, szigetelt tartály 3. CR gázszelep 4. Gáz csatlakozó csonk 1/2 5. Melegvíz csonk 1/2. Hidegvíz csonk 1/2 7. Készüléktartó 8. Hidegvíz elzárócsap (gömbcsap) 9. Nyomáscsökkentõ (csak 5 bar hálózati víznyomás felett szükséges) 10. BSz- biztonsági szelep 11. Gáz fõcsap 12. Fenéklemez 13. Hõmérõ 3. A KÉSZÜLÉK FELSZERELÉSE A készüléket a tartozékként mellékelt készülék tartó csavarokra lehet felszerelni. A készüléket tartó falba - a tervezett elhelyezési magasságnak megfelelõen - fúrjunk 2 db Ø 12 -es furatot a csavaroknak kb. 125 mélyen, a készülék függesztõ furat távolságának (350 ) figyelembevételével. Üssük be a csavarokat a furatokba és 1:3 cement homok keverékkel vagy gipsszel töltsük ki a fal és a csavarok között esetleg meglévõ hézagot. Figyelem! A készülék égéstermék áramlásbiztosítójának távolsága a mennyezettõl KN típusú készüléknél minimum 400 legyen. Kéményes kivitelû készülék égéstermék áramlás biztosítóját legalább 3D (300 ) hosszú függõleges szakaszú füstcsõvel indítva kössük be a kéménybe. Akasszuk fel a kiálló végekre a készüléket és az alátétekkel valamint az anyával rögzítsük azt. Ha a fal nem függõleges, akkor a fal és a készüléktámasztó között faékkel biztosítsuk a készülék függõleges helyzetét. A víz oldali bekötést az 1. ábra szerint kell elvégezni. A javítás illetve a szerelhetõség végett, a készülék elõtt a vízcsõvezetékbe egy elzáró csapot kell beépíteni. Ha a hálózati víznyomás 5 bar-nál nagyobb, akkor nyomáscsökkentõt kell beépíteni, mert a víz a tartályba maximum 5 bar nyomással érkezhet. Ezt a nyomást biztosítja a nyomáscsökkentõ. A melegítése során táguló víz a kombinált biztonsági szelepen távozik. A biztonsági szelep (BSz- ),5±0,2 bar-nál nyit. Lásd még a Kombinált biztonsági szelep Mûszerkönyvét! A kémény nélküli készülékre is szereljük fel az égéstermék áramlásbiztosítót, ezzel megakadályozva az égéstermék elvezetõ akaratlan torlasztását

5 A készülékhez mellékelt hõmérõ beszereléséhez távolítsuk el a szigetelõanyagot és a hõmérõt pattintsuk be a burkolat-palást arra kiképzett furatába. (Ügyeljünk arra, hogy hõmérõ fémesen érintkezzen a tartály-palásttal.) Gázbekötés: A készülék elõtt a gázvezetékbe elzáró csapot kell beépíteni a szerelhetõség és javíthatóság céljából. A gázcsatlakoztatás minõsített, gázra alkalmas flexibilis csõvel is elvégezhetõ. 4. A KÉSZÜLÉK ÜZEMBE HELYEZÉSE Az üzembe helyezés nem garanciális tevékenység! Az üzembe helyezést csak a FÉG Konvektorgyártó Rt-vel szerzõdéses partnerei végezhetik, ez a jótállás érvényesítésének feltétele. A készülék szakszerû felszerelésének és a területileg illetékes gázszolgáltató vállalat törvényes megbízottja által végzett tömörségi ellenõrzés után lehet a készüléket üzembe helyezni. Ellenõrizze a telepítési elõírások betartását, különös tekintettel az alábbiakra: a készülék elõtti elzárócsap meglétét, a tûzvédelmi elõírások betartását, a felállítási helyiség térfogatát, a szellõztetési lehetõség meglétét, kéménybe köthetõ készülék esetén az égéstermék elvezetés kivitelezését, a kéményseprõ szakvélemény meglétét, a vízoldali biztonsági szelep szakszerû beszereltségét, a hálózati víz nyomást, és a vízoldali tömörséget, a vízoldali biztonsági szelep elõtt az elzáró csap meglétét valamint az 1.ábra szerinti helyes vízoldali bekötést, felfûtéskor a biztonsági szelepbõl csepegõ víz elvezetését, hogy a szolgáltatott gáz és a készüléken - az adattábla szerint - beállított gázfajta csoportja és a célország megegyezik-e. Nyissa ki a készülék elõtti gázcsapot, így a gáz eljut a kombinált gázszelepig. Különösen új szerelés után a gázvezetékben levegõ lehet, ezt a készülék bekapcsolásánál figyelembe kell venni. Ellenõrizze a gáz tömörséget, a gázterhelést (a lakásban lévõ gázmérõvel a többi fogyasztó kikapcsolása mellett), a gyújtó- és fõégõ helyes lángképét, a vízoldali termosztát helyes mûködését, az égéstermék maradéktalan eltávozását, PB-gáz alkalmazása esetén a vonatkozó elõírások betartását. Oktassa ki a készülék használóját a készülék kezelésére, üzemeltetésére és gyõzõdjön meg arról, hogy a gyakorlatban azt képes alkalmazni. 5. A KÉSZÜLÉK ÁTÁLLÍTÁSA MÁS GÁZFAJTÁRA A készülék átállítását más gázfajtára csak szerzõdött szervizpartnereink végezhetik. Átállításhoz csak szervizpartnereink által igényelt, a készülékgyártó által szállított, az átállító. készletben található alkatrészeket használja. 1. Ellenõrizze, hogy a szolgáltatott gáz és a beállítandó gázfajta csoportja és csatlakozási nyomása megegyezik-e. 2. Zárja el a készülék elõtti gázcsapot. 3. Szerelje le a fenéklemezt 3 db lemezcsavar megbontásával. 4. Szerelje ki a szerelt égõcsövet 3 db lemezcsavar és a gázcsatlakozás megbontásával. 5. Szerelje ki a fõfúvókát (29) és szerelje be a gázfajtának megfelelõt a Mûszaki adatok szerint. (A fõfúvóka cseréjéhez a rögzítõ rugó (30) eltávolítása után az égõcsövet (31) le kell emelni.) 105

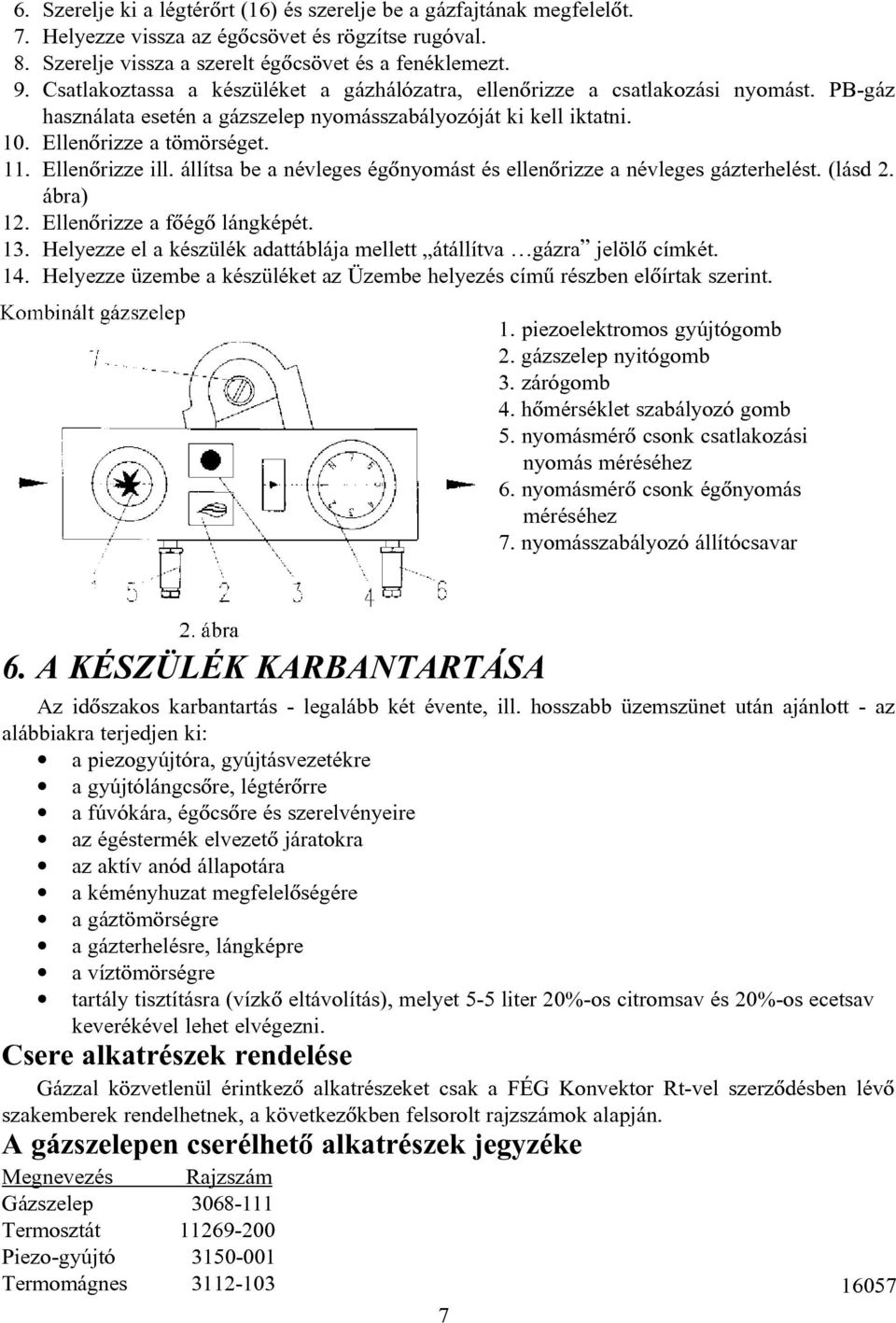

6 Szerelje ki a légtérõrt (1) és szerelje be a gázfajtának megfelelõt. Helyezze vissza az égõcsövet és rögzítse rugóval. Szerelje vissza a szerelt égõcsövet és a fenéklemezt. Csatlakoztassa a készüléket a gázhálózatra, ellenõrizze a csatlakozási nyomást. PB-gáz használata esetén a gázszelep nyomásszabályozóját ki kell iktatni. Ellenõrizze a tömörséget. Ellenõrizze ill. állítsa be a névleges égõnyomást és ellenõrizze a névleges gázterhelést. (lásd 2. ábra) Ellenõrizze a fõégõ lángképét. Helyezze el a készülék adattáblája mellett átállítva gázra jelölõ címkét. Helyezze üzembe a készüléket az Üzembe helyezés címû részben elõírtak szerint. 1. piezoelektromos gyújtógomb 2. gázszelep nyitógomb 3. zárógomb 4. hõmérséklet szabályozó gomb 5. nyomásmérõ csonk csatlakozási nyomás méréséhez. nyomásmérõ csonk égõnyomás méréséhez 7. nyomásszabályozó állítócsavar. A KÉSZÜLÉK KARBANTARTÁSA Az idõszakos karbantartás - legalább két évente, ill. hosszabb üzemszünet után ajánlott - az alábbiakra terjedjen ki: a piezogyújtóra, gyújtásvezetékre a gyújtólángcsõre, légtérõrre a fúvókára, égõcsõre és szerelvényeire az égéstermék elvezetõ járatokra az aktív anód állapotára a kéményhuzat megfelelõségére a gáztömörségre a gázterhelésre, lángképre a víztömörségre tartály tisztításra (vízkõ eltávolítás), melyet 5-5 liter 20%-os citromsav és 20%-os ecetsav keverékével lehet elvégezni. Csere alkatrészek rendelése Gázzal közvetlenül érintkezõ alkatrészeket csak a FÉG Konvektor Rt-vel szerzõdésben lévõ szakemberek rendelhetnek, a következõkben felsorolt rajzszámok alapján. A gázszelepen cserélhetõ alkatrészek jegyzéke Megnevezés Rajzszám Gázszelep Termosztát Piezo-gyújtó Termomágnes

7 A szerelt égõcsõ ábrája és tételjegyzéke Tétel- Rajzszám Megnevezés Tétel- Rajzszám Megnevezés szám szám Gázszelep Csatlakozó csavar Menettömítõ lakk Teljes összekötõcsõ Tömítõ gyûrû Hollandi anya Teljes bekötõcsõ Menetvédõ Tömítõ gyûrû Csõcsavar Távtartó Alátét M4 Hl. anya Heg.szerelvénytartó Gyújtólángcsõ Légtérõr 808 fg.h Légtérõr 8031m fg.s Légtérõr 8324 PB gáz Bizt. láng csavar Biztosítóláng csavar Szorító hüvely Szerelt megszakító Szorító hüvely Szigetelt PEPI kapcsoló Hõkorlátozó tartó Sorkapocs 2 elemes Rugó Anya Alátét M1 Fúvóka helyezõ Fúvóka Ø1,2 HT120K, 150K PB-gáz Fúvóka Ø0,7 HT KN PB-gáz Fúvóka Ø1,1 HT80K PB-gáz Fúvóka Ø HT K fg.h Fúvóka Ø2,3 HT K fg.s Fúvóka Ø1,2 HT KN fg.h Fúvóka Ø1,4 HT KN fg.s Ph. égõcsõ D-fejû lemezcsavar 4,2x9,5 Szerelt gyújtásvezeték 1058

8 1. Égéstermék huzatmegszakító (kéményes változatánál) 1a. Védõkosár (kémény nélküli változatnál) 2. Zománcozott szigetelt tartály 3. CR automatikus gázszelep 4. Gázcsatlakozó csonk 1/2 5. Melegvíz csonk Alsó bekötésnél 1/2 Felsõ bkötésnél 3/4. Hidegvíz csonk Alsó bekötésnél 1/2 Felsõ bkötésnél 3/4 7. Készüléktartó 8. Hidegvíz elzáró csap (gömbcsap) 9. Nyomáscsökkentõ szelep (csak bar hálózati víznyomás felett) 10. BSZ Biztonsági szelep G 1/2 (MMG) 10a. ZB 8 Biztonsági szelep G 3/4 11. Gáz fõcsap 12. Fenéklemez 13. Hõmérõ 14. Cirkulációs csont 3/4 belsõ menet 15. Láb A B H HT HT HT
