Összeállította: Nagy Lajos október

Átírás

1

2 Összeállította: Nagy Lajos október

3 Átfolyós vízmelegítés elve ÁTFOLYÓS VÍZMELEGÍTŐ Füstgáz / víz hőcserélő A víz felmelegítése akkor történik meg, amikor átfolyik a füstgáz-víz hőcserélőn Kombinált gáz-víz armatúra Égő Csap Gáz szelep Áramlás érzékelő

4 Hőfok emelés (Kelvin) 21, ill. 19 kw fűtőteljesítmény teljesítő-képessége 10 lit/p 13 lit/p kw kw Átfolyás (liter/perc) Figyelem! A diagram adott fűtőteljesítmény és adott átfolyás mellett nem a kapott vízhőfokot, hanem a hőfok emelés nagyságát mutatja! Pl.: 21kW, 13 lit/p esetén a hőfok emelés kb. 23 K. Amennyiben a bejövő vízhőfok 10 C, úgy a felmelegített víz 33 C lesz.

5 Kémény csatlakozás Huzatmegszakító Füstgáz visszaáramlás érzékelő 95 C Túlfűtés érzékelő 95C Füstgáz-víz hőcserélő Termoelem Gyújtó elektróda Égő Fúvóka Őrláng fúvóka Vízarmatúra Gáz Gázarmatúra Hideg víz Meleg víz

6 GW40B

7 G40A-SP2013 GW40A GW40B G40A-SP1610

8 Hofokemelés [K] MERTIK-MAXITROL szelep Értéktartó hőmérséklet szabályozása 50 Forró víz Langyos víz Térfogatáram [l/min]

9 Gyútóvezeték Szűrő Gyújtásfék Membrán Termomágnes GW40 funkció-metszet Gázcsatlakzás Őrláng csatl. Gázkúp Venturi Folytócsavar aut. by-pass Vízhőfok szabályzó Nyomásmérő csonk Őrl. szab. Forgó tárcsa Piezo-gyújtó egység Membrán Nyom.szab. csavar Emelőkar Szűrő Hidegvíz csatlakozás Záró csavar Mennyiség határoló rugó Hasított vezető gyűrű Vízarmatúra Gázgomb Gázarmatúra

10 MV-21 vízmelegítő átállítása földgázról PB gázra 2.11 Rögzítőkapocs 2.5 Szeleptányér 3. G40-Z... Gázkúp 2.10 Szelepülék 2.23 "O" gyűrű Átalakító készlet azonosító cimke mertik MAXITROL G40-ZSV ,0L / min UNGARN , LPG G40-SP17115 Hőmérséklet választó " O" gyűrűvel szerelve,11,5 l / perc. Sárga PB Gázjelzés Nyomásszabályozó állítócsavart óramutatójárással egyező irányban ütközésig becsavarni! 1.8 Fedél 2. Orláng fúvóka Fúvóka Fúvóka alátét Gázjelzés PB G40-ZSV0676 Cserélni kell: 1. Főégő fúvókáit (14db átm.0,68) + fúvóka alátéteket 2. Őrláng fúvókát (1 db átm.0,2) 3. Gázkúpot (G40-ZSV0676) 4. Vízmennyiség szabályzót (G40/G40B-SP17115) 5. Gázjelzést (PB) Át kell állítani: 6. Nyomás-szabályzót

11 mm MV vízmelegítő telepítése A - A Fal Gáz BE 27 G 1/2 Alul nézet Melegvíz KI G 1/2 Hideg víz BE 29 G 1/2 100 min O G1/2 G 1/2 Elöl nézet 4 2 Gáz bevezetés Hideg víz bevezetés Vízmennyiség szab. gomb Gáz gomb 6 5 A G 1/2 240 Oldal nézet 18 A Melegvíz kivezetés Felfüggesztő Füstgáz kivezetés

12 MV-... -típusjelű vízmelegítők SPECIALITÁSAI: M...V-... VÍZMELEGÍTO Max. üzemi nyomás 10 bar Ha a hidegvíz csatlakozásba nyomáscsökkentő, vagy visszacsapó szelep van beépítve, akkor be kell építeni: Biztonsági lefúvató szelepet (10 bar), vagy Tágulási tartályt (2 lit.) 10bar HMV EGYEDI TERVEZŐI FELADATOK: GÁZ Tágulási lehetőség! HIDEG VÍZ Légellátás tervezése ( B kategóriájú készülékek esetén, GMBSZ szerint) Füstgázelvezés tervezése ( B kategóriájú készülékek esetén, GMBSZ szerint) Őrláng gázfogyasztása: 1 1,2 m3/3nap ( liter gáz/24 óra)

13 Vízmennyiség szabályzók a GW40A / GW50A típusú, réz vízarmatúra-házú szelepekhez Rajzszám G40-SP175 G40-SP176 G40-SP1710 G40-SP17115 G40-SP1713 G40-SP1714 G40-SP1716 Vízmennyiség szabályzó 5lit/perc (vörös) 6lit/perc (zöld) 10lit/perc (fehér) 11,5lit/perc (sárga) 13lit/perc (fekete) 14lit/perc (szürke) 16lit/perc (kék) A vízmennyiség szabályzókhoz tartozik egy 6x2 O -gyűrű Vízmennyiség szabályzók a GW40B / GW50B típusú, műanyag vízarmatúra-házú szelepekhez Rajzszám G40B-SP175 5lit/perc (vörös) Vízmennyiség szabályzó G40B-SP lit/perc (zöld) rés + furat G40B-SP17115 G40B-SP1713 G40B-SP1714 G40B-SP ,5lit/perc (fehér) 13lit/perc (sárga) 14lit/perc (fekete) 16lit/perc (szürke) A vízmennyiség szabályzókhoz tartozik egy 6x2 O -gyűrű, egy clip, és egy müa. prersely

14 G40A-SP2013 G40A-SP1610 G40-SP01 G40-SP10

15 G40-SP12 G40-SP041 G40-ZSV0676 PB-re átalakító G40-ZSV0631 Földgázra visszaalakító

16 GW50B

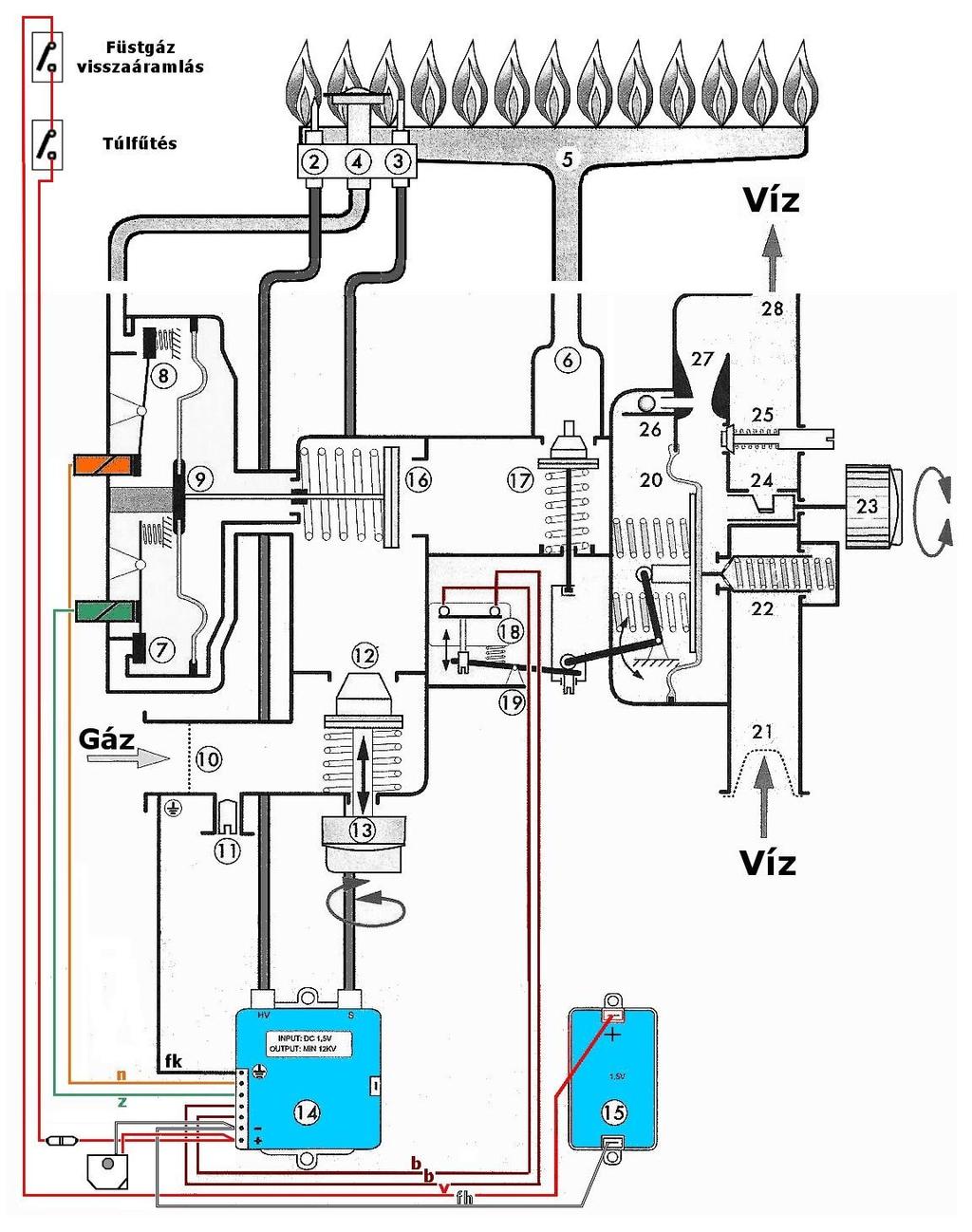

17 GW50 B 2. Gyújtó elektróda 3. Lángőr elektróda 4. Gyújtóégő 5. Főégő 6. Égő csatlakozás 7. Szervo fő-gázszelephez 8. Gyújtóláng szelep 9. Gáz membrán 10. Gázbevezetés szűrő 11. Gáz be nyomásmérő csonk 12. Gáz kézi fokozatszelep 13. Gáz fokozatszelep gomb 14. Elektronikus egység 15. Elemtartó 16. Fő-gázszelep 17. Gáz szabályzó szelep 18. Mikro kapcsoló 19. Nyitási pont állító 20. Víz membrán 21. Víz bevezetés (szűrő) 22. Vízmennyiség korlátozó 23. Vízmennyiség állító 24. Vízmennyiség állító gomb 25. Venturi nyílás állító 26. Begyújtás késleltető (gyújtásfék) 27. Venturi 28. Víz kimenet

18 Lángőr elektróda Gyújtó elektróda GW50 B Vízmennyiség állító gomb Gáz fokozat szelep gombja Nyomáscsökkentő (RV48 LM)

19 GW50 B Átállító készlet

20 GW50 B elé nyomáscsökkentő beépítése Pbe= 10kPa Pki= 0,25-3kPa RV47LM 2,2 m3/h Pbe= 10kPa Pki= 0,25-3kPa RV48LM 4,8 m3/h

21 Beállítási adatok Földgáz Készülék típus Égőnyomás Névleges fogyasztás Fúvóka furat átmérő Fúvóka db. Őrláng fúv. átmérő Nyomás csökkentő MV-21(E) 9,5 mbar 2,74 m3/h 1,28 mm 14 db 0,3 mm (RV48LM) MV-19(E) 11,7 mbar 1,95 m3/h 1,18 mm 12 db 0,3 mm (RV47LM) PB-gáz Készülék típus Égőnyomás Névleges fogyasztás Fúvóka furat átmérő Fúvóka db. Őrláng fúv. átmérő Nyomás csökkentő MV-21(E) 29 mbar 0,79 m3/h 0,68 mm 14 db 0,2 mm palackon MV-19(E) 28 mbar 0,54 m3/h 0,65 mm 12 db 0,2 mm palackon E típusjelzésű vízmelegítő elektromos szikragyújtású. A GW50B gáz-víz armatúra beépített nyomáscsökkentővel nem rendelkezik, ezért földgáz tüzelés esetén az armatúra elé nyomáscsökkentőt kell felszerelni! PB-gáz tüzelés esetén a palackon levő nyomáscsökkentő segítségével állítjuk be a megfelelő égőnyomást.

22 G50-ZE262 G50-ZBD27 GW50B-ZLED29 YL06

23 Szünet

24 1 bar = Pa Ezerszeres = 100 kpa Ezred rész 1 mbar = 100 Pa = 1 hpa 10 x 10 mbar = Pa = 1 kpa

25 Gázkészülék által felvett teljesítmény meghatározása A mérés menete az alábbi: 1. Kapcsoljuk be, működtessük a készüléket. 2. Mérjük meg, hogy 1 perc alatt hány m3 gázt fogyaszt. Például: A mérőállás az 1 perc leteltekor: 01034,531 A mérőállás az 1 perc kezdetekor: 01034,494 A különbség, az 1 perc alatti gázfogyasztás: 0,037 m3 3.Számítsuk ki a felvett teljesítményt (kw), hajtsuk végre az alábbi számítást: 16,66 szorozva az 1 perc alatti gázfogyasztással (m3),tovább szorozva a gáz fűtőértékével (MJ/m3) (A 16,66 egy állandó szám) Például: 16,66 x 0,037 x 34,4 = 21, 2, azaz 21,2 kw-ot vesz fel a gázkészülék (a kazán) a hálózatból. (Amennyiben a kapott eredményt még megszorozzuk a hatásfokkal (pl. 0,92-vel) is, akkor a készülék által leadott teljesítményt kapjuk meg. Pl.: 21,2 x 0,92 = 19,5 kw)
