Gázüzemű vízmelegítők CELSIUS PLUS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Gázüzemű vízmelegítők CELSIUS PLUS"

Átírás

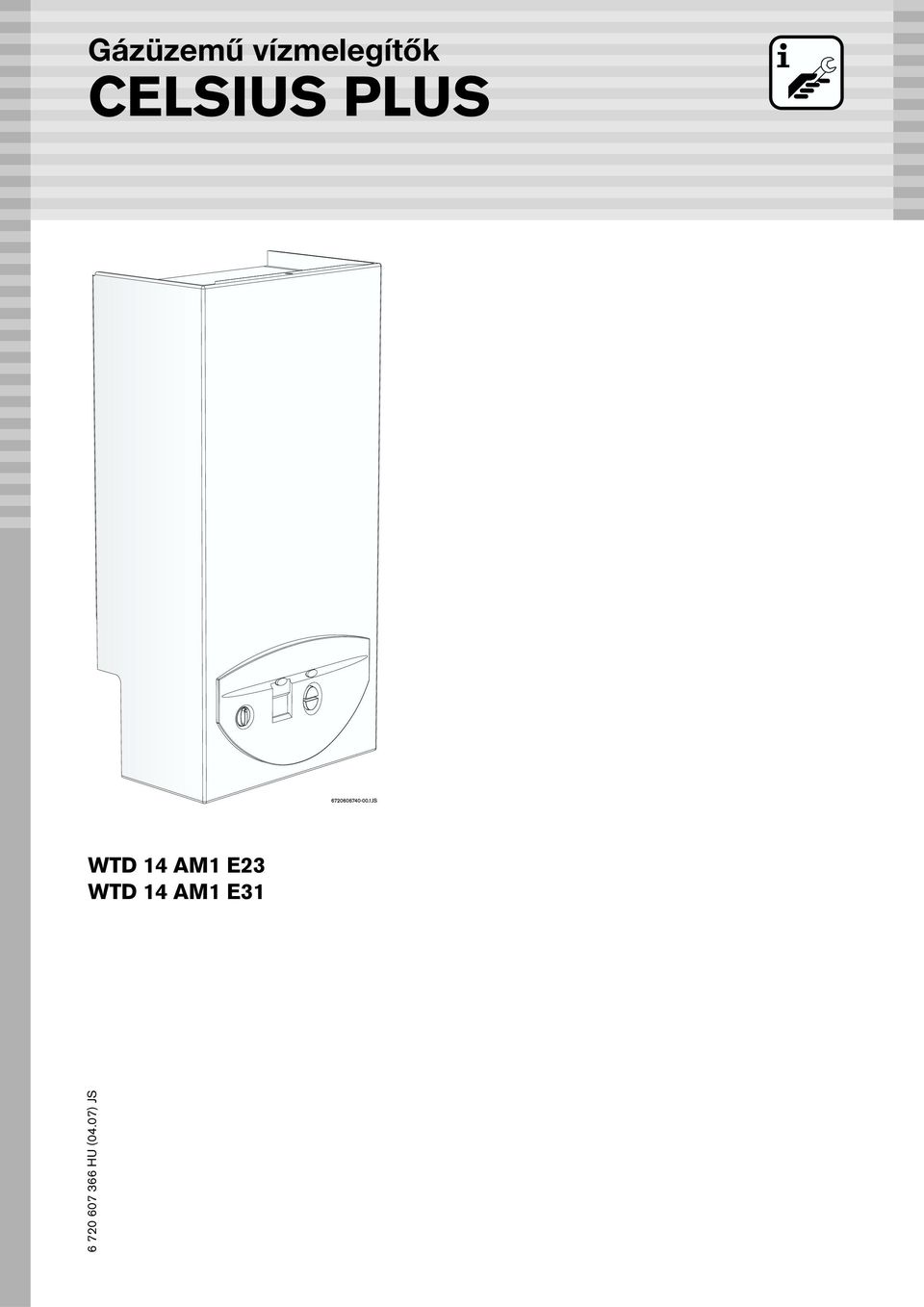

1 Gázüzemű vízmelegítők CELSIUS PLUS WTD 14 AM1 E23 WTD 14 AM1 E31 HU (04.07) JS

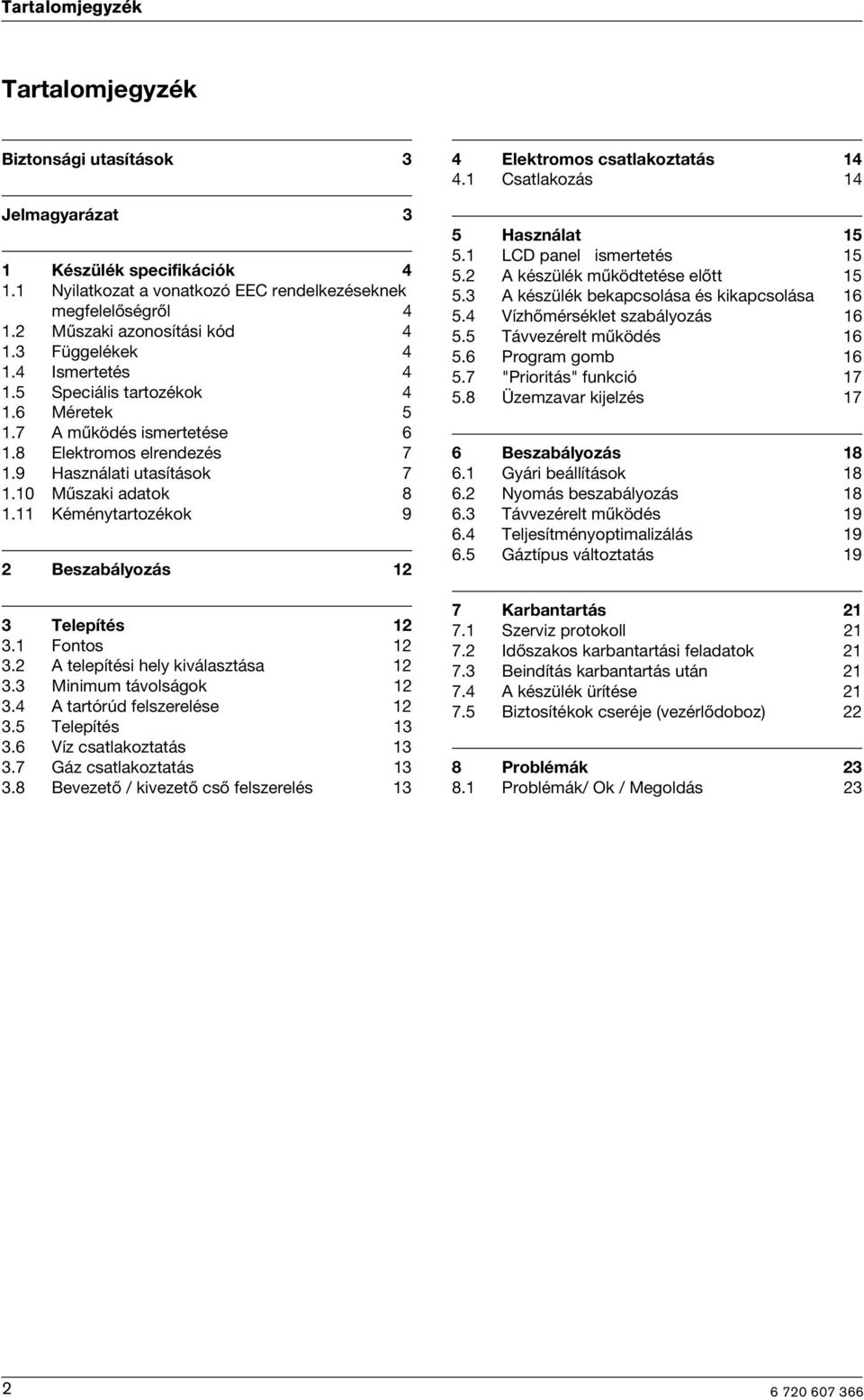

2 Tartalomjegyzék Tartalomjegyzék Bztonság utasítások 3 Jelmagyarázat 3 1 Készülék specfkácók Nylatkozat a vonatkozó EEC rendelkezéseknek megfelelőségről Műszak azonosítás kód Függelékek Ismertetés Specáls tartozékok Méretek A működés smertetése Elektromos elrendezés Használat utasítások Műszak adatok Kéménytartozékok 9 2 Beszabályozás 12 3 Telepítés Fontos A telepítés hely kválasztása Mnmum távolságok A tartórúd felszerelése Telepítés Víz csatlakoztatás Gáz csatlakoztatás Bevezető / kvezető cső felszerelés 13 4 Elektromos csatlakoztatás Csatlakozás 14 5 Használat LCD panel smertetés A készülék működtetése előtt A készülék bekapcsolása és kkapcsolása Vízhőmérséklet szabályozás Távvezérelt működés Program gomb "Prortás" funkcó Üzemzavar kjelzés 17 6 Beszabályozás Gyár beállítások Nyomás beszabályozás Távvezérelt működés Teljesítményoptmalzálás Gáztípus változtatás 19 7 Karbantartás Szervz protokoll Időszakos karbantartás feladatok Bendítás karbantartás után A készülék ürítése Bztosítékok cseréje (vezérlődoboz) 22 8 Problémák Problémák/ Ok / Megoldás 23 2

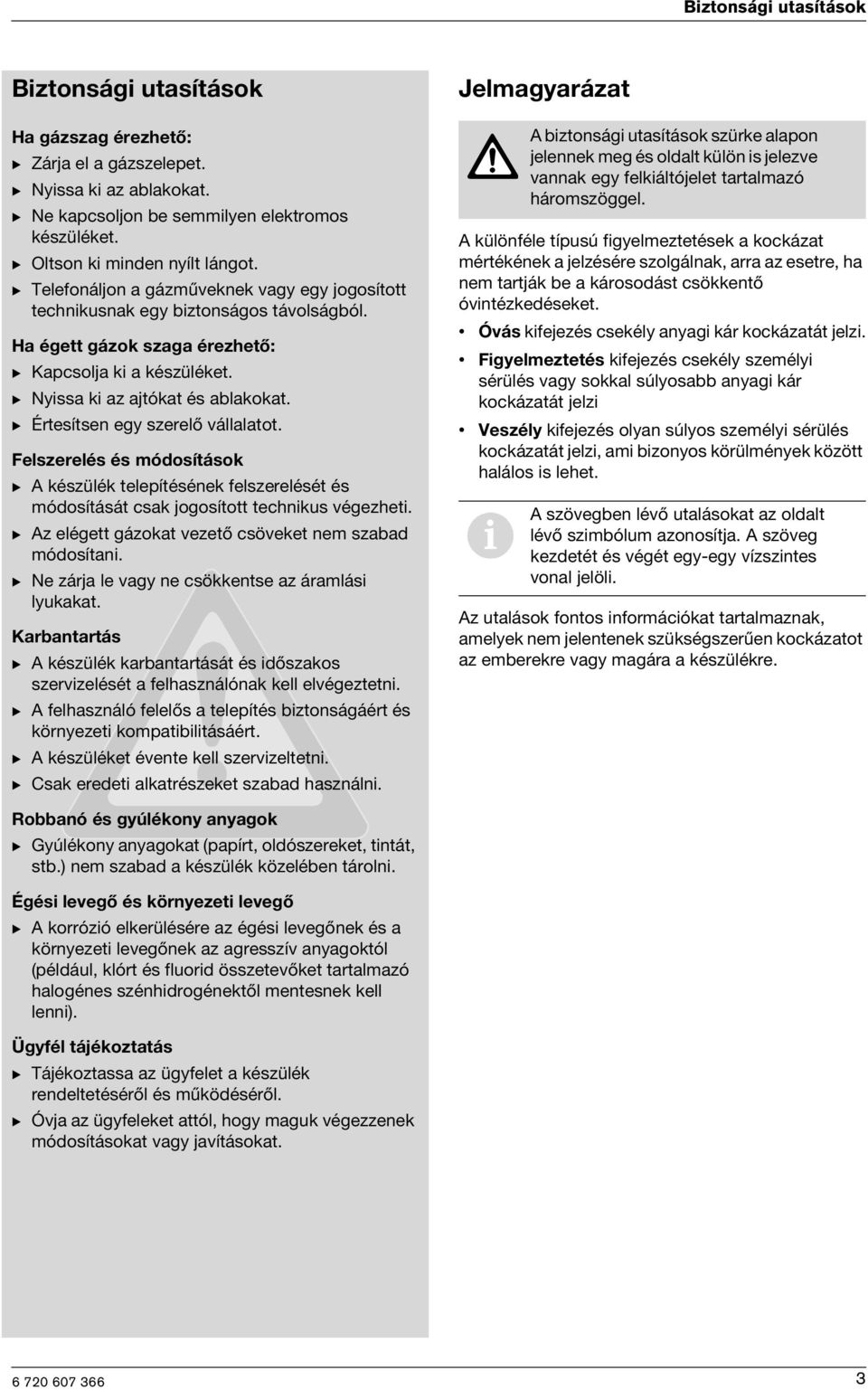

3 Bztonság utasítások Bztonság utasítások Ha gázszag érezhető: B Zárja el a gázszelepet. B Nyssa k az ablakokat. B Ne kapcsoljon be semmlyen elektromos készüléket. B Oltson k mnden nyílt lángot. B Telefonáljon a gázműveknek vagy egy jogosított technkusnak egy bztonságos távolságból. Ha égett gázok szaga érezhető: B Kapcsolja k a készüléket. B Nyssa k az ajtókat és ablakokat. B Értesítsen egy szerelő vállalatot. Felszerelés és módosítások B A készülék telepítésének felszerelését és módosítását csak jogosított technkus végezhet. B Az elégett gázokat vezető csöveket nem szabad módosítan. B Ne zárja le vagy ne csökkentse az áramlás lyukakat. Karbantartás B A készülék karbantartását és dőszakos szervzelését a felhasználónak kell elvégeztetn. B A felhasználó felelős a telepítés bztonságáért és környezet kompatbltásáért. B A készüléket évente kell szervzeltetn. B Csak eredet alkatrészeket szabad használn. Jelmagyarázat A különféle típusú fgyelmeztetések a kockázat mértékének a jelzésére szolgálnak, arra az esetre, ha nem tartják be a károsodást csökkentő óvntézkedéseket. Óvás kfejezés csekély anyag kár kockázatát jelz. Fgyelmeztetés kfejezés csekély személy sérülés vagy sokkal súlyosabb anyag kár kockázatát jelz Veszély kfejezés olyan súlyos személy sérülés kockázatát jelz, am bzonyos körülmények között halálos s lehet. A bztonság utasítások szürke alapon jelennek meg és oldalt külön s jelezve vannak egy felkáltójelet tartalmazó háromszöggel. A szövegben lévő utalásokat az oldalt lévő szmbólum azonosítja. A szöveg kezdetét és végét egy-egy vízszntes vonal jelöl. Az utalások fontos nformácókat tartalmaznak, amelyek nem jelentenek szükségszerűen kockázatot az emberekre vagy magára a készülékre. Robbanó és gyúlékony anyagok B Gyúlékony anyagokat (papírt, oldószereket, tntát, stb.) nem szabad a készülék közelében tároln. Égés levegő és környezet levegő B A korrózó elkerülésére az égés levegőnek és a környezet levegőnek az agresszív anyagoktól (például, klórt és fluord összetevőket tartalmazó halogénes szénhdrogénektől mentesnek kell lenn). Ügyfél tájékoztatás B Tájékoztassa az ügyfelet a készülék rendeltetéséről és működéséről. B Óvja az ügyfeleket attól, hogy maguk végezzenek módosításokat vagy javításokat. 3

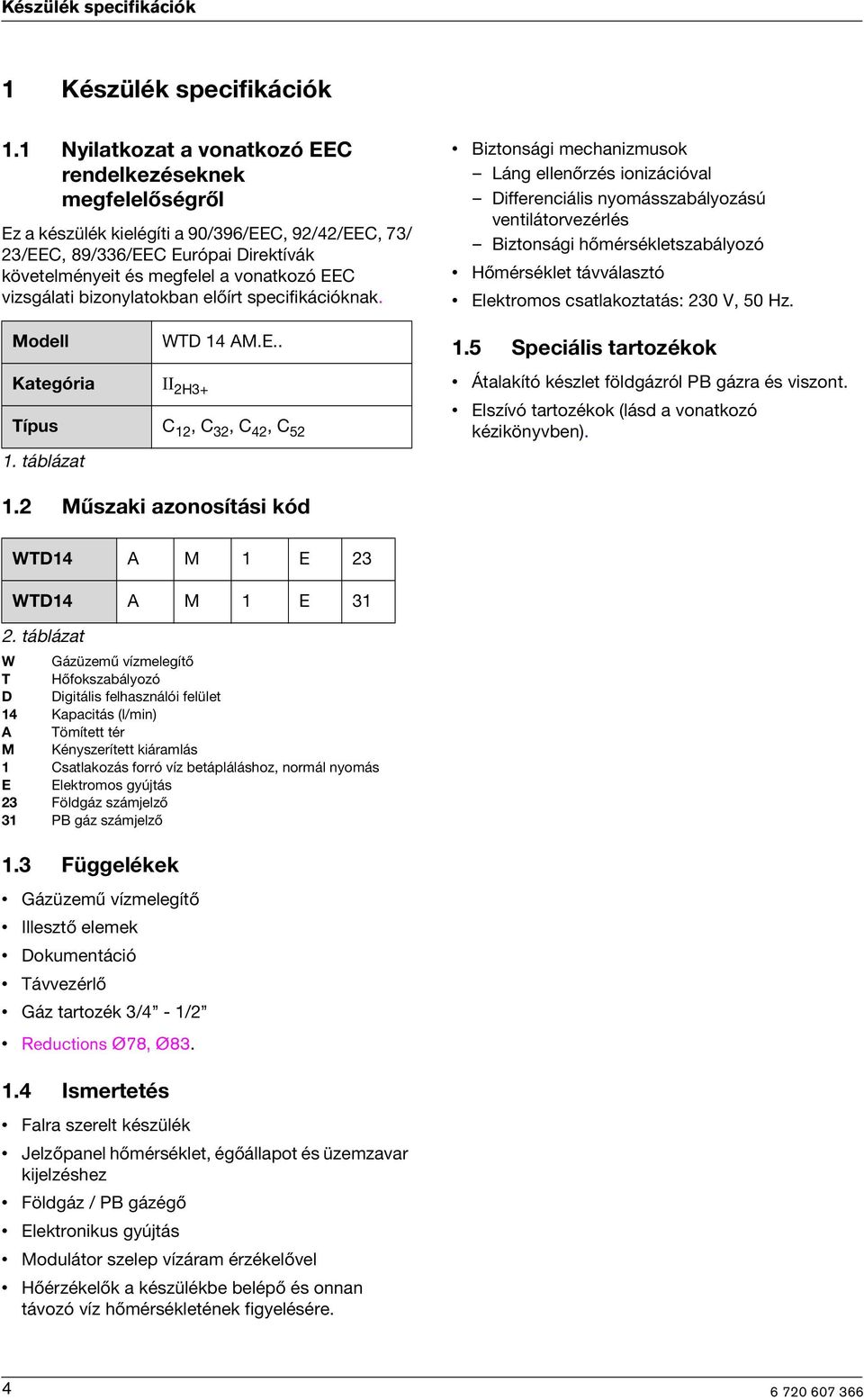

4 Készülék specfkácók 1 Készülék specfkácók 1.1 Nylatkozat a vonatkozó EEC rendelkezéseknek megfelelőségről Ez a készülék kelégít a 90/396/EEC, 92/42/EEC, 73/ 23/EEC, 89/336/EEC Európa Drektívák követelményet és megfelel a vonatkozó EEC vzsgálat bzonylatokban előírt specfkácóknak. Modell Kategóra II 2H3+ WTD 14 AM.E.. Típus C 12, C 32, C 42, C táblázat Bztonság mechanzmusok Láng ellenőrzés onzácóval Dfferencáls nyomásszabályozású ventlátorvezérlés Bztonság hőmérsékletszabályozó Hőmérséklet távválasztó Elektromos csatlakoztatás: 230 V, 50 Hz. 1.5 Specáls tartozékok Átalakító készlet földgázról PB gázra és vszont. Elszívó tartozékok (lásd a vonatkozó kézkönyvben). 1.2 Műszak azonosítás kód WTD14 A M 1 E 23 WTD14 A M 1 E táblázat W Gázüzemű vízmelegítő T Hőfokszabályozó D Dgtáls felhasználó felület 14 Kapactás (l/mn) A Tömített tér M Kényszerített káramlás 1 Csatlakozás forró víz betápláláshoz, normál nyomás E Elektromos gyújtás 23 Földgáz számjelző 31 PB gáz számjelző 1.3 Függelékek Gázüzemű vízmelegítő Illesztő elemek Dokumentácó Távvezérlő Gáz tartozék 3/4-1/2 Reductons Ø78, Ø Ismertetés Falra szerelt készülék Jelzőpanel hőmérséklet, égőállapot és üzemzavar kjelzéshez Földgáz / PB gázégő Elektronkus gyújtás Modulátor szelep vízáram érzékelővel Hőérzékelők a készülékbe belépő és onnan távozó víz hőmérsékletének fgyelésére. 4

5 Készülék specfkácók 1.6 Méretek 1 ábra 1 Front cover 2 Mrror 3 On/off swtch 4 Fan 5 Heat exchanger 6 Burner 7 Control box 8 Fxng bracket 9 Hot water outlet 10 Cold water nlet 11 Gas connecton 5

6 Készülék specfkácók 1.7 A működés smertetése 2 ábra Funkconáls smertetés 4 Elektronkus vezérlődoboz 5a Inlet Heat sensor 5b Outlet Heat sensor 6 Vízáram érzékelő 17 Fő gázszelep 25 Vízszűrő 28 Melegvíz cső 29 Hdegvíz cső 35 Gázbevezető cső 42 Gázszűrő 49 Fúvóka 50 Égő 55 Hőcserélő 82 Motoros vízvezérlő szelep 92 Gázszelep 117 Gyújtó elektróda 118 Ionzácós elektróda 119 Hőmérséklet ellenőrzés 200 Mnmum gázáram beállító csavar 201 Maxmum gázáram beállító 210 Gázvezérlő szelep 221 Beömlő / kömlő cső 222 Kömlő gázgyűjtő 224 Dfferencáls nyomásmérő 226 Ventlátor 228 Dfferencáls nyomásszabályozó 229 Tömített doboz 6

7 Készülék specfkácók 1.8 Elektromos elrendezés 1.9 Használat utasítások Forró víz Nyssa k a gáz és vízcsapokat és győződjön meg arról, hogy valamenny kötés légmentesen záródó-e. Helyezze a főkapcsolót ( 9. ábra, 3. poz.) üzem helyzetbe ( 5.3 fejezet), hogy a készülék gyorsan üzemkész legyen. Amkor a melegvíz csapot nytjuk, a vízáram érzékelő ( 3 ábra, 6. poz.) jelet küld a vezérlő egységnek. Ez a jel az alább műveleteket kezdeményez: A ventlátor működn kezd Egydejűleg a készülék szkrákat állít elő és a gázszelep ( 3. ábra, 92. poz.) knyt. Az égő begyújt. Az onzácós elektróda ( 3. ábra, 118. poz.) ellenőrz a láng állapotát. A víz hőmérsékletének vezérlését az érzékelők/ vezérlők automatkusan végzk, a választott hőmérsékletnek megfelelően. Bztonság kkapcsolás a bztonság dőszak elteltével Ha az előírt bztonság dőszakon belül (15 mp) nem jön létre láng, akkor bztonság kkapcsolás keletkezk. Levegő jelenléte a gázbevezető csőben (például hosszabb üzemszünet után) késleltethet a gyújtást. Ebben az esetben, ha a gyújtás kísérletek túl soká tartanak, akkor a bztonság mechanzmus megakadályozza a működést. Bztonság kkapcsolás túlzott vízfűtés matt A vezérlőegység érzékel a fűtés hőmérsékletet a forró víz kvezető csőben elhelyezett NTC (negatív hőmérséklet együtthatójú) ellenállás és a hőcserélőben elhelyezett hőmérsékletkorlátozó útján. Ha túlzott hőmérsékletet érzékel, akkor bztonság kkapcsolást déz elő. 3 ábra Elektromos elrendezés 5a Inlet Heat sensor 5b Oulet Heat sensor 6 Vízáram érzékelő 82 Motoros vízvezérlő 92 Gázszelep 94 Communcaton panel (remote control) 117 Gyújtó elektróda 118 Ionzácós elektróda 119 Hőmérséklethatároló 226 Ventlátor 228 Dfferencáls nyomásszabályozó Bztonság kkapcsolás elégtelen elszívás állapotok matt (nyomásszabályozó) A nyomásszabályozó érzékel a nyomáskülönbségeket a ventlátoron kívül, és bztonság kkapcsolást okoz, amkor elégtelen elszívás állapotokat érzékel. Újra ndítás bztonság kkapcsolás után A készüléknek bztonság kkapcsolás után újra ndításához: B Nyomja meg a nullázó (reset) gombot. 7

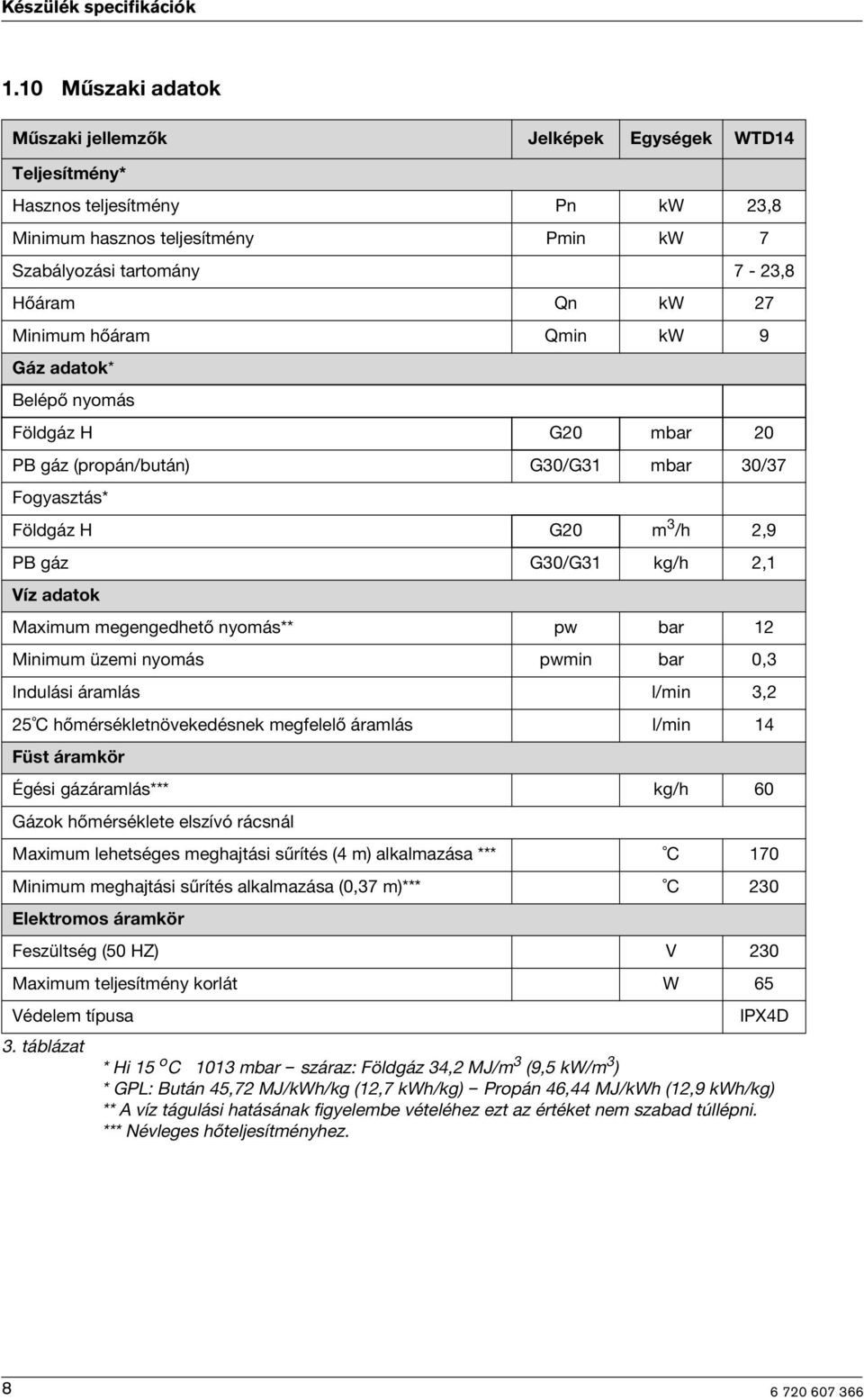

8 Készülék specfkácók 1.10 Műszak adatok Műszak jellemzők Jelképek Egységek WTD14 Teljesítmény* Hasznos teljesítmény Pn kw 23,8 Mnmum hasznos teljesítmény Pmn kw 7 Szabályozás tartomány 7-23,8 Hőáram Qn kw 27 Mnmum hőáram Qmn kw 9 Gáz adatok* Belépő nyomás Földgáz H G20 mbar 20 PB gáz (propán/bután) G30/G31 mbar 30/37 Fogyasztás* Földgáz H G20 m 3 /h 2,9 PB gáz G30/G31 kg/h 2,1 Víz adatok Maxmum megengedhető nyomás** pw bar 12 Mnmum üzem nyomás pwmn bar 0,3 Indulás áramlás l/mn 3,2 25 C hőmérsékletnövekedésnek megfelelő áramlás l/mn 14 Füst áramkör Égés gázáramlás*** kg/h 60 Gázok hőmérséklete elszívó rácsnál Maxmum lehetséges meghajtás sűrítés (4 m) alkalmazása *** C 170 Mnmum meghajtás sűrítés alkalmazása (0,37 m)*** C 230 Elektromos áramkör Feszültség (50 HZ) V 230 Maxmum teljesítmény korlát W 65 Védelem típusa IPX4D 3. táblázat * H 15 o C 1013 mbar száraz: Földgáz 34,2 MJ/m 3 (9,5 kw/m 3 ) * GPL: Bután 45,72 MJ/kWh/kg (12,7 kwh/kg) Propán 46,44 MJ/kWh (12,9 kwh/kg) ** A víz tágulás hatásának fgyelembe vételéhez ezt az értéket nem szabad túllépn. *** Névleges hőteljesítményhez. 8

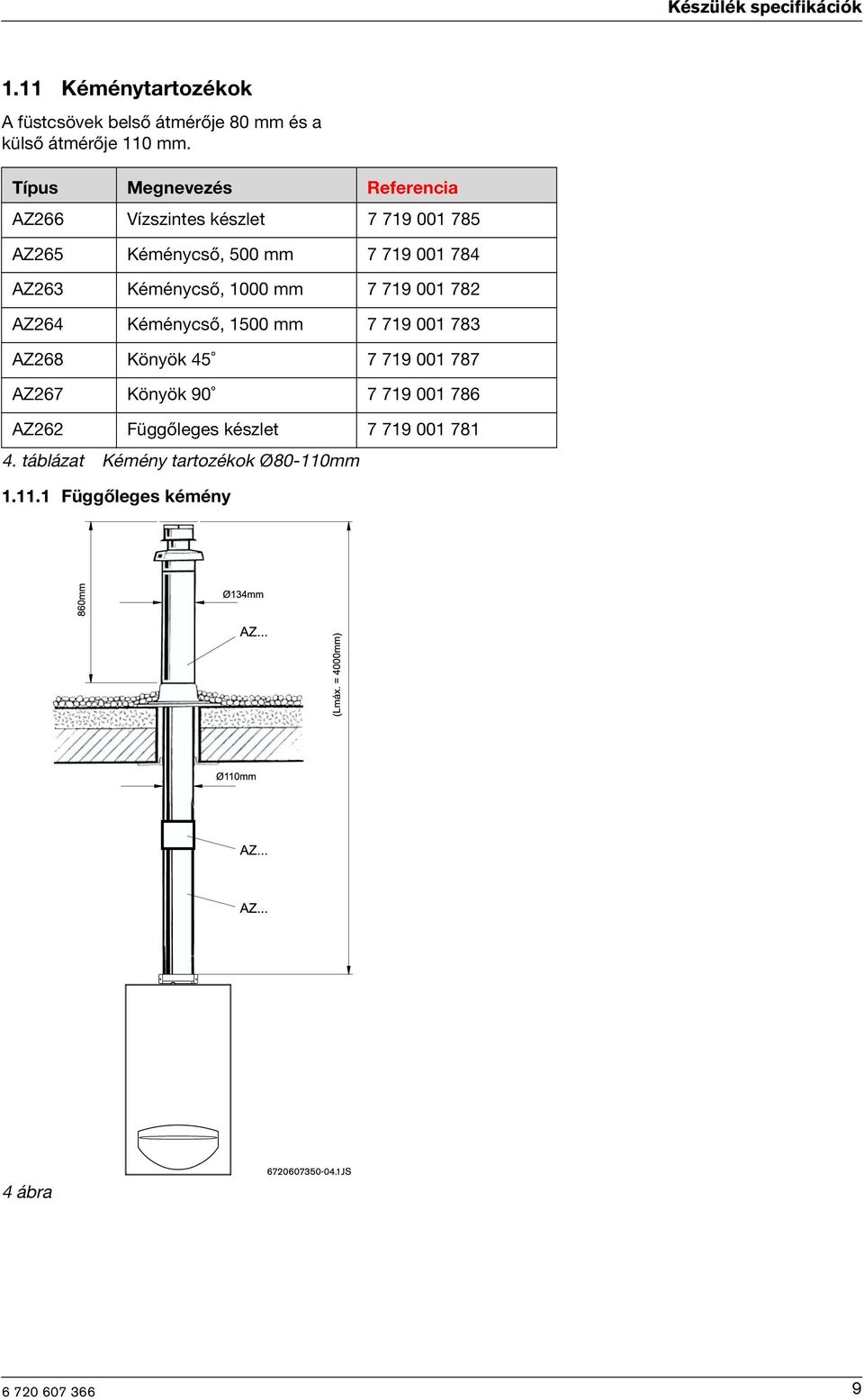

9 Készülék specfkácók 1.11 Kéménytartozékok A füstcsövek belső átmérője 80 mm és a külső átmérője 110 mm. Típus Megnevezés Referenca AZ266 Vízszntes készlet AZ265 Kéménycső, 500 mm AZ263 Kéménycső, 1000 mm AZ264 Kéménycső, 1500 mm AZ268 Könyök AZ267 Könyök AZ262 Függőleges készlet táblázat Kémény tartozékok Ø80-110mm Függőleges kémény 4 ábra 9

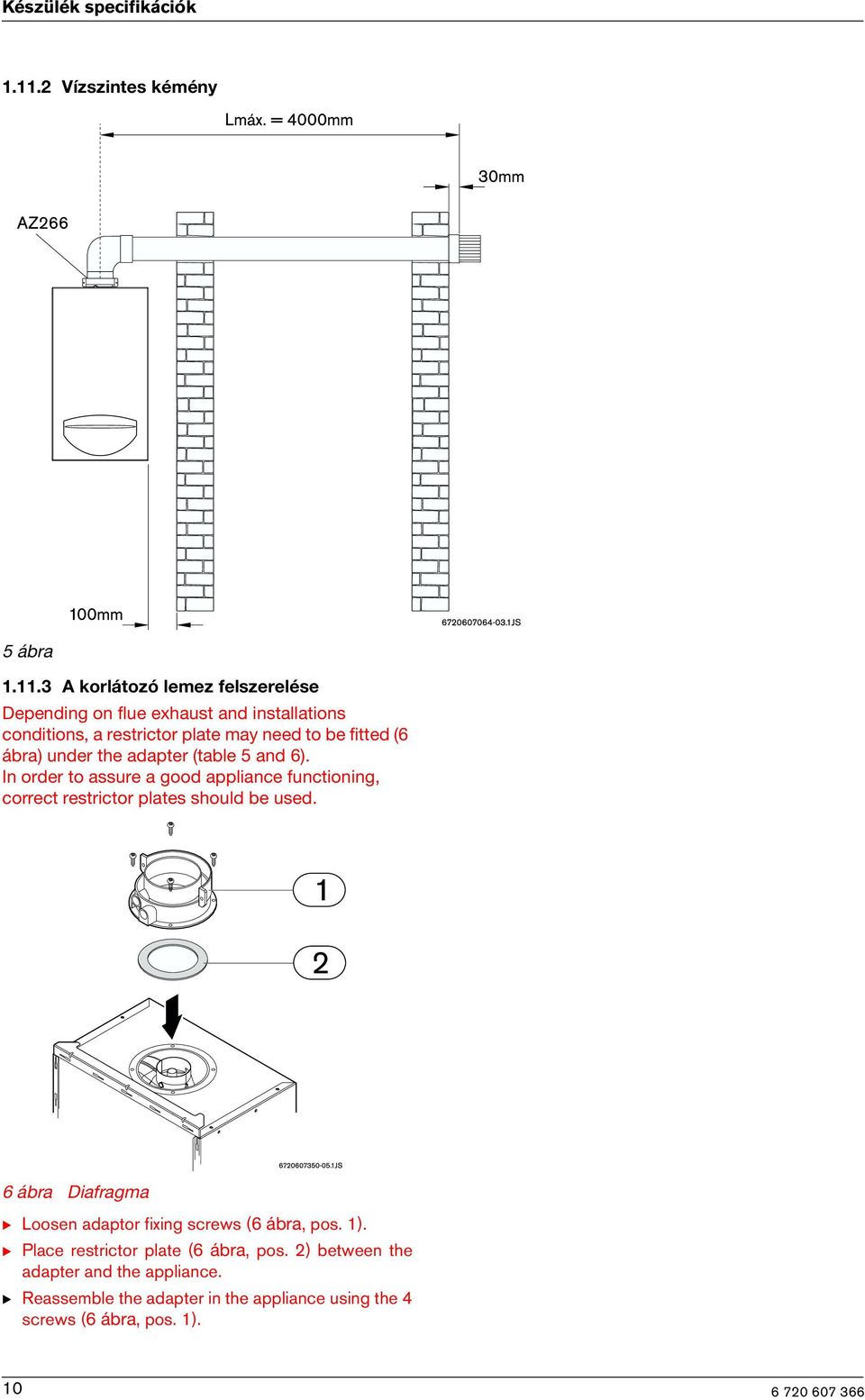

10 Készülék specfkácók Vízszntes kémény 5 ábra A korlátozó lemez felszerelése Dependng on flue exhaust and nstallatons condtons, a restrctor plate may need to be ftted (6 ábra) under the adapter (table 5 and 6). In order to assure a good applance functonng, correct restrctor plates should be used. 6 ábra Dafragma B Loosen adaptor fxng screws (6 ábra, pos. 1). B Place restrctor plate (6 ábra, pos. 2) between the adapter and the applance. B Reassemble the adapter n the applance usng the 4 screws (6 ábra, pos. 1). 10

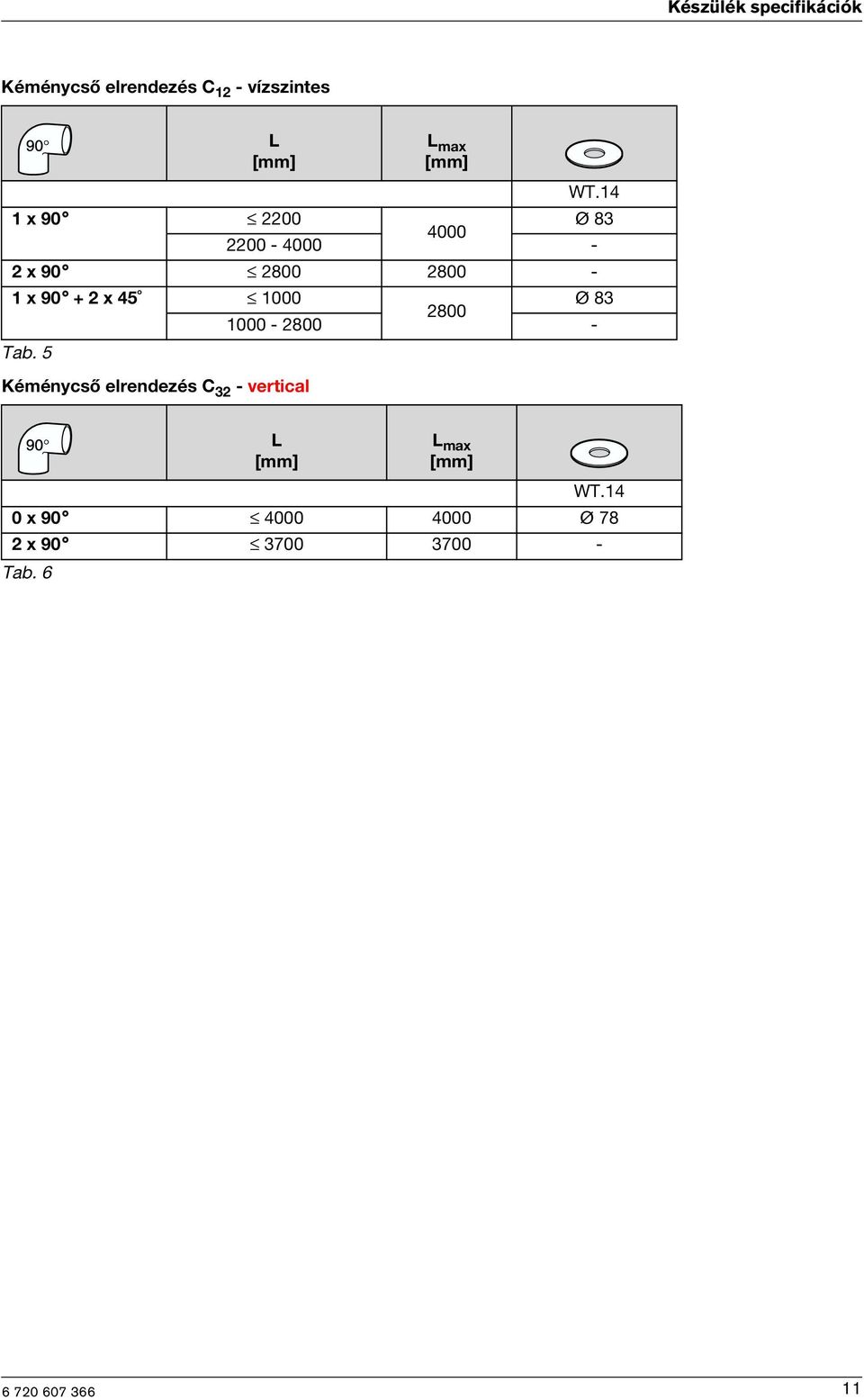

11 Készülék specfkácók Kéménycső elrendezés C 12 - vízszntes L [mm] Kéménycső elrendezés C 32 - vertcal L max [mm] WT.14 1 x Ø x x x Ø Tab. 5 L [mm] L max [mm] WT.14 0 x Ø 78 2 x Tab. 6 11

12 Beszabályozás 2 Beszabályozás Az érvényben lévő Portugál szabványokat fgyelembe kell venn. A készülék telepítését D.G.E. által jogosított személynek kell végezn, az 1989 augusztus 17. Törvényerejű Rendeletnek megfelelően. 3 Telepítés 3.1 Fontos A telepítést, az elektromos csatlakozásokat, a gázszerelést, a bevezető és elszívó csövek csatlakozásat és a kezdet bendítást kzárólag csak jogosított személy végezhet. Bztosítsa, hogy a készülékbe belépő víz hőmérséklete ne haladja meg a 60 C értéket, például, amkor a készülék napenergás támogatással van telepítve. B A telepítés előtt konzultáljon a gázszolgáltatóval és vegye fgyelembe a gázkészülékekre és a helyszín szellőztetésére vonatkozó hatályos rendelkezéseket. B Szereljen fel egy gázelzáró csapot a készülékhez lehető legközelebb helyre. B A gázhálózathoz való csatlakoztatás után a készüléket gondosan k kell tsztítan és meg kell vzsgáln szvárgás szempontjából. Az automatkus gázszabályozóban túlzott nyomás matt keletkező károsodás elkerülésére ezt a műveletet lezárt gázcsap mellett kell elvégezn. B Győződjön meg arról, hogy a felszerelt készülék alkalmas a rendelkezésre álló gáztípushoz. B Győződjön meg arról, hogy a felszerelt szabályozóhoz az áramlás és a nyomások egyeznek-e a készülék fogyasztására jelzett értékekkel (lásd muszak adatok a 3 táblázatban). 3.2 A telepítés hely kválasztása Az elhelyezésre vonatkozó megfontolások B Elégítse k az adott országban érvényes követelményeket. B A vízmelegítőt nem szabad hőforrás fölé szereln. B Vegye fgyelembe a 7. ábrán látható mnmum szerelés méreteket. B A készüléket nem szabad olyan helyre felszereln, ahol a környezet hőmérséklet 0 C érték alá csökkenhet. Ahol fagyveszély van, kapcsolja k és ürítse le a készüléket ( 20. ábra). Égés levegő B A levegő beeresztő rácsot jól szellőzött területen kell felszereln. B A korrózó elkerülésére az olyan termékeket, mnt az oldószereket, tntákat, gyúlékony gázokat, ragasztót vagy halogénes szénhdrogéneket vagy bármely más olyan terméket, am korrózót okozhat, nem szabad a levegő beeresztő rács közelében tároln. Ahol ezeknek a feltételeknek a kelégítése lehetetlen, ott másk helyet kell választan a gáz bevezetésére és elszívására. Felület hőmérséklet A készülék maxmum felület hőmérséklete 85 C alatt van. A gyúlékony építőanyagok vagy a házak számára nncs szükség specáls védőntézkedésekre. 3.3 Mnmum távolságok A telepítés helyének meghatározásához az alább korlátozásokat kell fgyelembe venn: B Valamenny kálló alkatrész, pl. tömlők és csövek, stb. maxmáls elkülönítése. B Kellő hozzáférés karbantartás munkák céljára, a 7. ábrán látható mnmum távolságok fgyelembe vételével. 7 ábra Mnmum távolságok A B Elöl 2 cm, oldalt 1 cm 40 cm 3.4 A tartórúd felszerelése A tartórúd felszerelés előtt gyoződjön meg arról, hogy a víz / gáz / elszívó csatlakozások bztosítva vannak-e. B Rögzítse a tartórudat a kválasztott szerelés pontra. 12

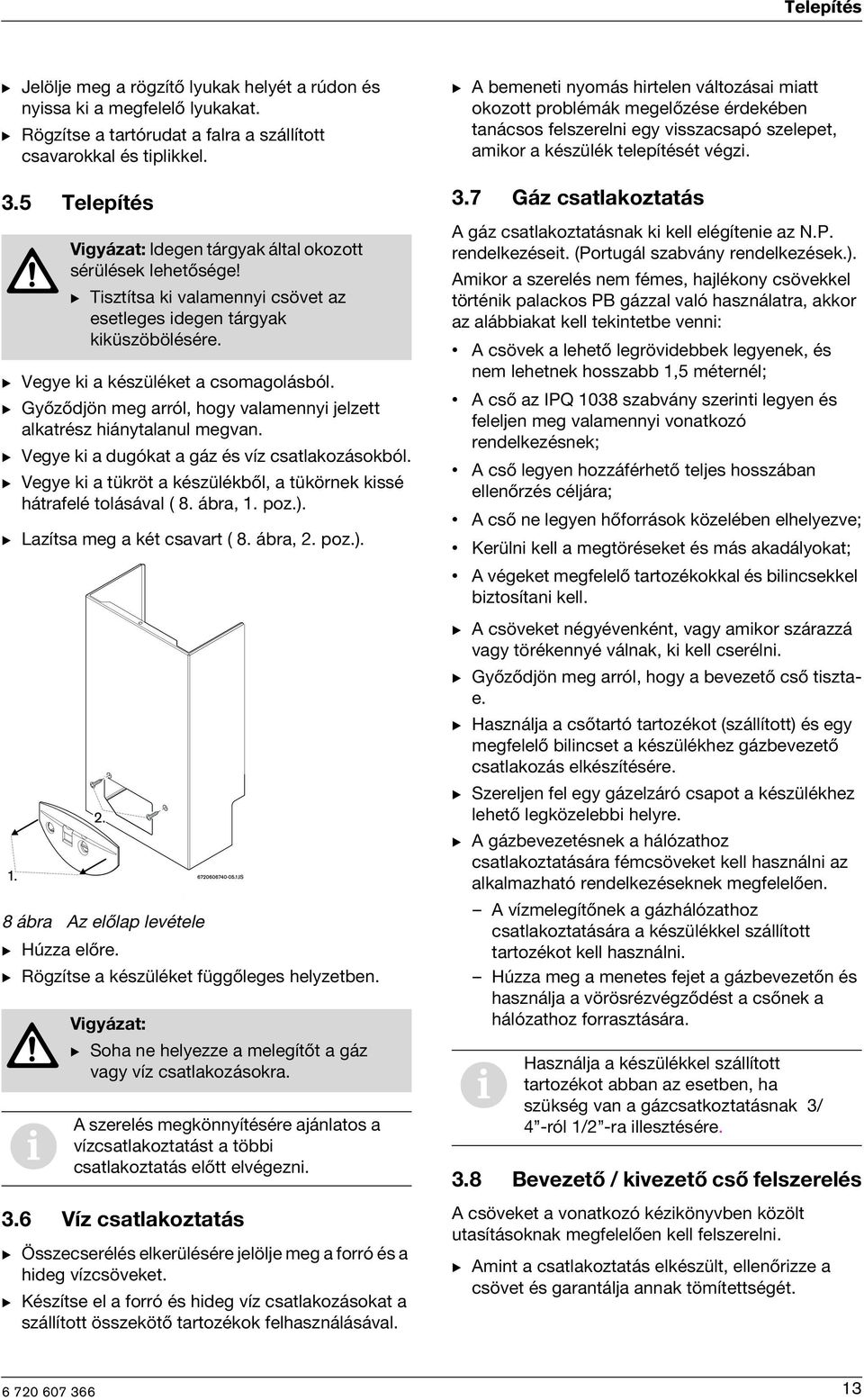

13 Telepítés B Jelölje meg a rögzítő lyukak helyét a rúdon és nyssa k a megfelelő lyukakat. B Rögzítse a tartórudat a falra a szállított csavarokkal és tplkkel. 3.5 Telepítés B Vegye k a készüléket a csomagolásból. B Győződjön meg arról, hogy valamenny jelzett alkatrész hánytalanul megvan. B Vegye k a dugókat a gáz és víz csatlakozásokból. B Vegye k a tükröt a készülékből, a tükörnek kssé hátrafelé tolásával ( 8. ábra, 1. poz.). B Lazítsa meg a két csavart ( 8. ábra, 2. poz.). 8 ábra Az előlap levétele B Húzza előre. B Rögzítse a készüléket függőleges helyzetben. Vgyázat: Idegen tárgyak által okozott sérülések lehetősége! B Tsztítsa k valamenny csövet az esetleges degen tárgyak kküszöbölésére. Vgyázat: B Soha ne helyezze a melegítőt a gáz vagy víz csatlakozásokra. A szerelés megkönnyítésére ajánlatos a vízcsatlakoztatást a több csatlakoztatás előtt elvégezn. 3.6 Víz csatlakoztatás B Összecserélés elkerülésére jelölje meg a forró és a hdeg vízcsöveket. B Készítse el a forró és hdeg víz csatlakozásokat a szállított összekötő tartozékok felhasználásával. B A bemenet nyomás hrtelen változása matt okozott problémák megelőzése érdekében tanácsos felszereln egy vsszacsapó szelepet, amkor a készülék telepítését végz. 3.7 Gáz csatlakoztatás A gáz csatlakoztatásnak k kell elégítene az N.P. rendelkezéset. (Portugál szabvány rendelkezések.). Amkor a szerelés nem fémes, hajlékony csövekkel történk palackos PB gázzal való használatra, akkor az alábbakat kell tekntetbe venn: A csövek a lehető legrövdebbek legyenek, és nem lehetnek hosszabb 1,5 méternél; A cső az IPQ 1038 szabvány szernt legyen és feleljen meg valamenny vonatkozó rendelkezésnek; A cső legyen hozzáférhető teljes hosszában ellenőrzés céljára; A cső ne legyen hőforrások közelében elhelyezve; Kerüln kell a megtöréseket és más akadályokat; A végeket megfelelő tartozékokkal és blncsekkel bztosítan kell. B A csöveket négyévenként, vagy amkor szárazzá vagy törékennyé válnak, k kell cseréln. B Győződjön meg arról, hogy a bevezető cső tsztae. B Használja a csőtartó tartozékot (szállított) és egy megfelelő blncset a készülékhez gázbevezető csatlakozás elkészítésére. B Szereljen fel egy gázelzáró csapot a készülékhez lehető legközelebb helyre. B A gázbevezetésnek a hálózathoz csatlakoztatására fémcsöveket kell használn az alkalmazható rendelkezéseknek megfelelően. A vízmelegítőnek a gázhálózathoz csatlakoztatására a készülékkel szállított tartozékot kell használn. Húzza meg a menetes fejet a gázbevezetőn és használja a vörösrézvégződést a csőnek a hálózathoz forrasztására. Használja a készülékkel szállított tartozékot abban az esetben, ha szükség van a gázcsatkoztatásnak 3/ 4 -ról 1/2 -ra llesztésére. 3.8 Bevezető / kvezető cső felszerelés A csöveket a vonatkozó kézkönyvben közölt utasításoknak megfelelően kell felszereln. B Amnt a csatlakoztatás elkészült, ellenőrzze a csövet és garantálja annak tömítettségét. 13

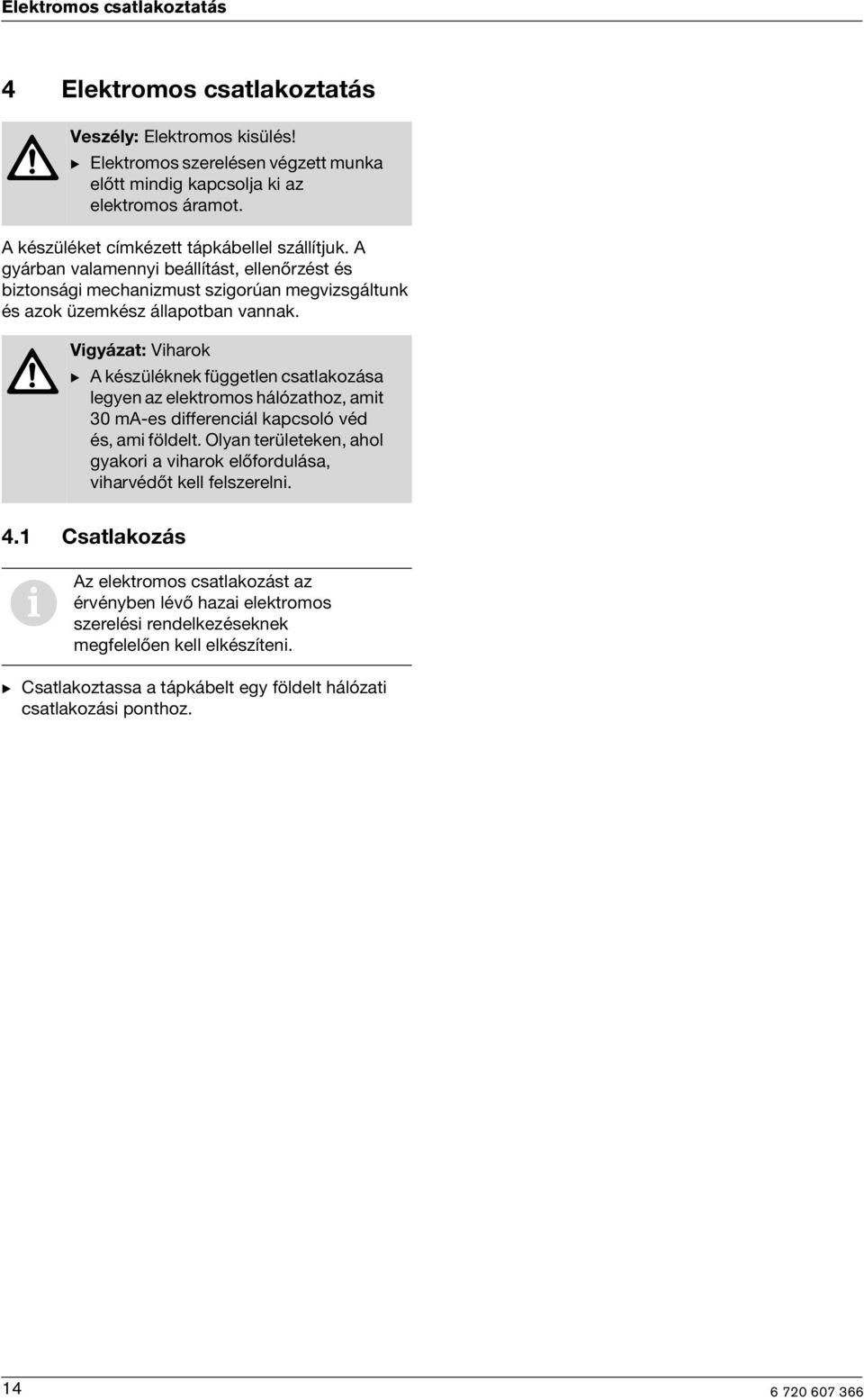

14 Elektromos csatlakoztatás 4 Elektromos csatlakoztatás Veszély: Elektromos ksülés! B Elektromos szerelésen végzett munka előtt mndg kapcsolja k az elektromos áramot. A készüléket címkézett tápkábellel szállítjuk. A gyárban valamenny beállítást, ellenőrzést és bztonság mechanzmust szgorúan megvzsgáltunk és azok üzemkész állapotban vannak. Vgyázat: Vharok B A készüléknek független csatlakozása legyen az elektromos hálózathoz, amt 30 ma-es dfferencál kapcsoló véd és, am földelt. Olyan területeken, ahol gyakor a vharok előfordulása, vharvédőt kell felszereln. 4.1 Csatlakozás Az elektromos csatlakozást az érvényben lévő haza elektromos szerelés rendelkezéseknek megfelelően kell elkészíten. B Csatlakoztassa a tápkábelt egy földelt hálózat csatlakozás ponthoz. 14

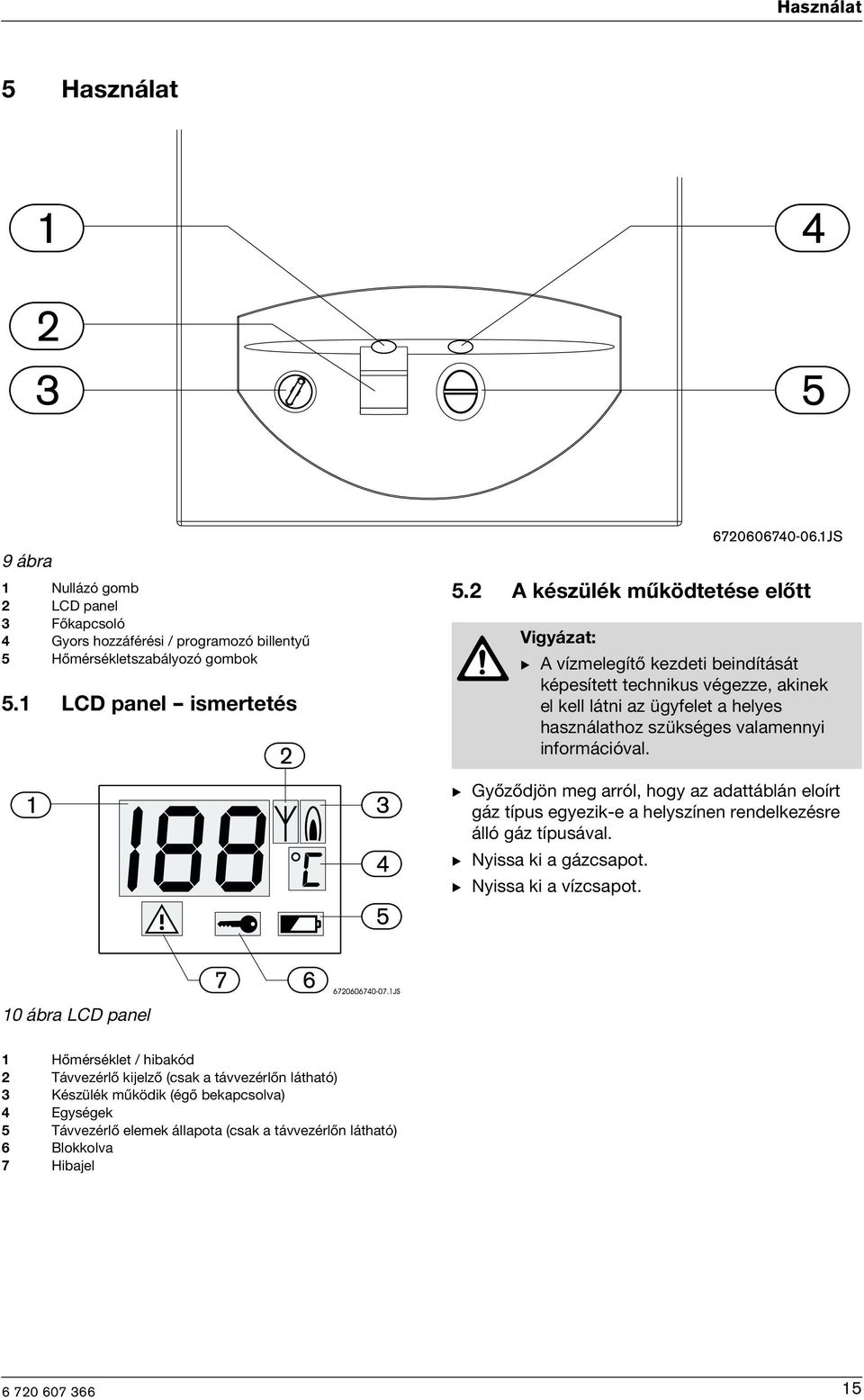

15 Használat 5 Használat 9 ábra 1 Nullázó gomb 2 LCD panel 3 Főkapcsoló 4 Gyors hozzáférés / programozó bllentyű 5 Hőmérsékletszabályozó gombok 5.1 LCD panel smertetés 5.2 A készülék működtetése előtt Vgyázat: B A vízmelegítő kezdet bendítását képesített technkus végezze, aknek el kell látn az ügyfelet a helyes használathoz szükséges valamenny nformácóval. B Győződjön meg arról, hogy az adattáblán eloírt gáz típus egyezk-e a helyszínen rendelkezésre álló gáz típusával. B Nyssa k a gázcsapot. B Nyssa k a vízcsapot. 10 ábra LCD panel 1 Hőmérséklet / hbakód 2 Távvezérlő kjelző (csak a távvezérlőn látható) 3 Készülék működk (égő bekapcsolva) 4 Egységek 5 Távvezérlő elemek állapota (csak a távvezérlőn látható) 6 Blokkolva 7 Hbajel 15

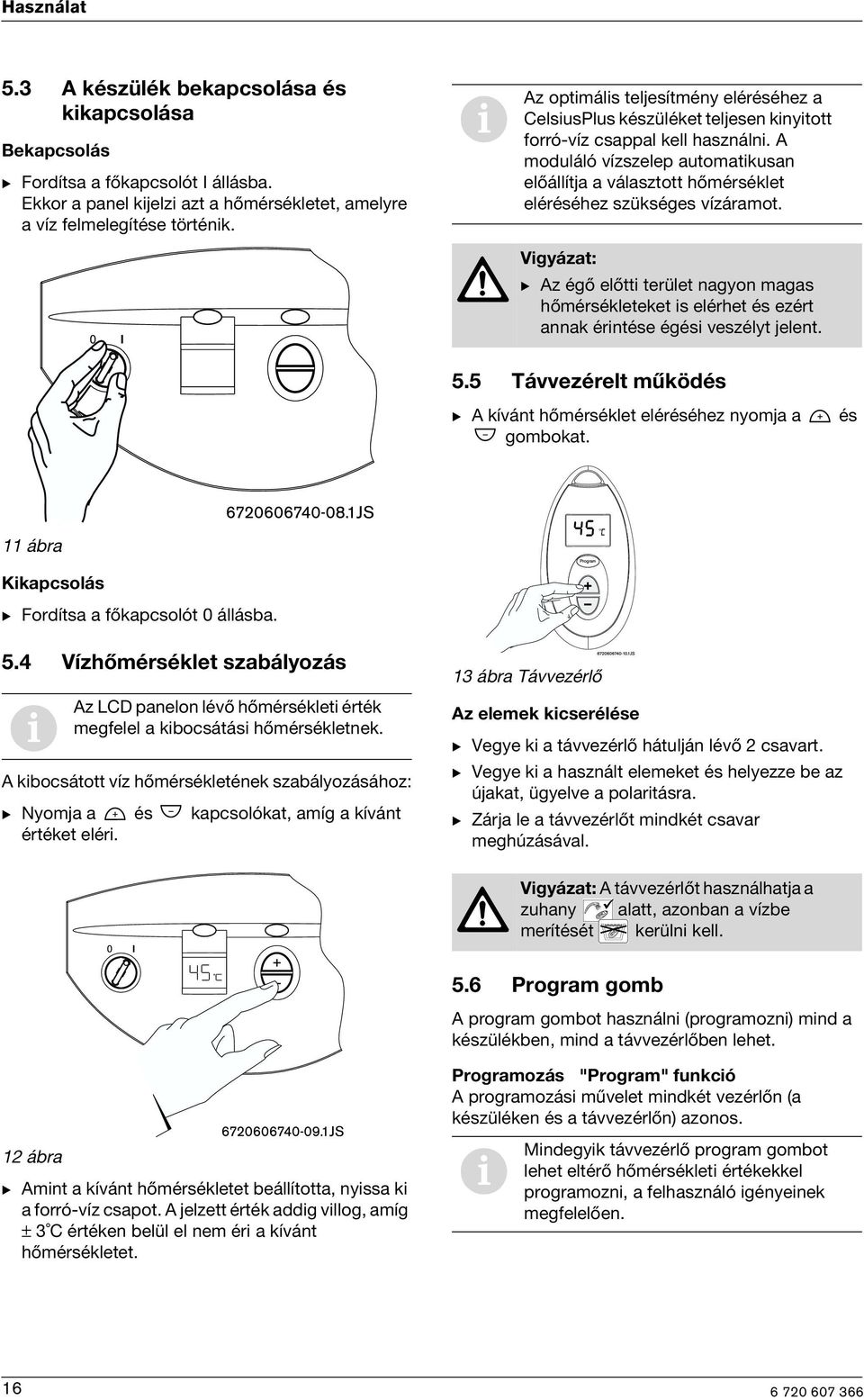

16 Használat 5.3 A készülék bekapcsolása és kkapcsolása Bekapcsolás B Fordítsa a főkapcsolót I állásba. Ekkor a panel kjelz azt a hőmérsékletet, amelyre a víz felmelegítése történk. Az optmáls teljesítmény eléréséhez a CelsusPlus készüléket teljesen knytott forró-víz csappal kell használn. A moduláló vízszelep automatkusan előállítja a választott hőmérséklet eléréséhez szükséges vízáramot. Vgyázat: B Az égő előtt terület nagyon magas hőmérsékleteket s elérhet és ezért annak érntése égés veszélyt jelent. 5.5 Távvezérelt működés B A kívánt hőmérséklet eléréséhez nyomja a gombokat. és 11 ábra Kkapcsolás B Fordítsa a főkapcsolót 0 állásba. 5.4 Vízhőmérséklet szabályozás Az LCD panelon lévő hőmérséklet érték megfelel a kbocsátás hőmérsékletnek. A kbocsátott víz hőmérsékletének szabályozásához: B Nyomja a és kapcsolókat, amíg a kívánt értéket elér. 13 ábra Távvezérlő Az elemek kcserélése B Vegye k a távvezérlő hátulján lévő 2 csavart. B Vegye k a használt elemeket és helyezze be az újakat, ügyelve a polartásra. B Zárja le a távvezérlőt mndkét csavar meghúzásával. Vgyázat: A távvezérlőt használhatja a zuhany alatt, azonban a vízbe merítését kerüln kell. 5.6 Program gomb A program gombot használn (programozn) mnd a készülékben, mnd a távvezérlőben lehet. 12 ábra B Amnt a kívánt hőmérsékletet beállította, nyssa k a forró-víz csapot. A jelzett érték addg vllog, amíg ± 3 C értéken belül el nem ér a kívánt hőmérsékletet. Programozás "Program" funkcó A programozás művelet mndkét vezérlőn (a készüléken és a távvezérlőn) azonos. Mndegyk távvezérlő program gombot lehet eltérő hőmérséklet értékekkel programozn, a felhasználó gényenek megfelelően. 16

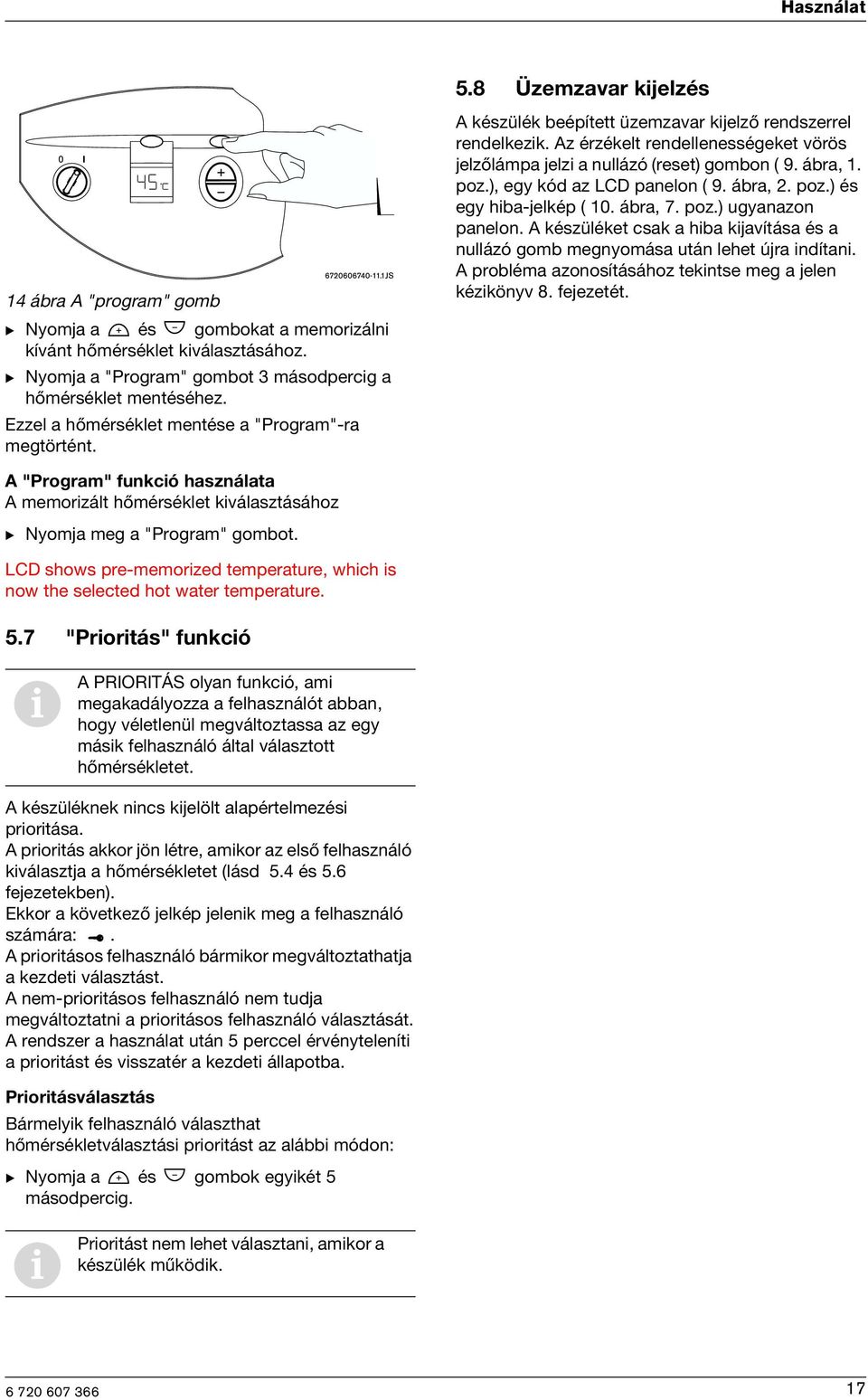

17 Használat 5.8 Üzemzavar kjelzés 14 ábra A "program" gomb B Nyomja a és gombokat a memorzáln kívánt hőmérséklet kválasztásához. B Nyomja a "Program" gombot 3 másodpercg a hőmérséklet mentéséhez. Ezzel a hőmérséklet mentése a "Program"-ra megtörtént. A készülék beépített üzemzavar kjelző rendszerrel rendelkezk. Az érzékelt rendellenességeket vörös jelzőlámpa jelz a nullázó (reset) gombon ( 9. ábra, 1. poz.), egy kód az LCD panelon ( 9. ábra, 2. poz.) és egy hba-jelkép ( 10. ábra, 7. poz.) ugyanazon panelon. A készüléket csak a hba kjavítása és a nullázó gomb megnyomása után lehet újra ndítan. A probléma azonosításához tekntse meg a jelen kézkönyv 8. fejezetét. A "Program" funkcó használata A memorzált hőmérséklet kválasztásához B Nyomja meg a "Program" gombot. LCD shows pre-memorzed temperature, whch s now the selected hot water temperature. 5.7 "Prortás" funkcó A PRIORITÁS olyan funkcó, am megakadályozza a felhasználót abban, hogy véletlenül megváltoztassa az egy másk felhasználó által választott hőmérsékletet. A készüléknek nncs kjelölt alapértelmezés prortása. A prortás akkor jön létre, amkor az első felhasználó kválasztja a hőmérsékletet (lásd 5.4 és 5.6 fejezetekben). Ekkor a következő jelkép jelenk meg a felhasználó számára:. A prortásos felhasználó bármkor megváltoztathatja a kezdet választást. A nem-prortásos felhasználó nem tudja megváltoztatn a prortásos felhasználó választását. A rendszer a használat után 5 perccel érvénytelenít a prortást és vsszatér a kezdet állapotba. Prortásválasztás Bármelyk felhasználó választhat hőmérsékletválasztás prortást az alább módon: B Nyomja a és gombok egykét 5 másodpercg. Prortást nem lehet választan, amkor a készülék működk. 17

18 Beszabályozás 6 Beszabályozás 6.1 Gyár beállítások A tömített alkatrészeket nem szabad megbolygatn. B Amnt a vezérlődoboz kvétele megtörtént, helyezze el azt a 16 ábrán látható módon. Földgáz A "H" jelű földgázra (G20) tervezett vízmelegítőket a gyárban szállításra tömítettük, mután ellenőrztük az adattáblán szereplő értékeket. A melegítőket nem szabad begyújtan, amkor a csatlakozás nyomás kevesebb, mnt 15 mbar vagy több mnt 25 mbar. PB gáz A propán/bután gázra (G31/G30) tervezett vízmelegítőket a gyárban szállításra tömítettük, mután ellenőrztük az adattáblán szereplő értékeket. Veszély: B Az alább műveleteket csak képesített technkus végezhet. 16 ábra Vezérlődoboz gáz beállítás helyzet Nyomásmérő csatlakoztatás B Lazítsa meg a reteszcsavart (1). B Csatlakoztassa az U-csöves nyomásmérőt az égőnyomás mérés pontra. A teljesítmény beállítást az égőnyomás folyamatnak megfelelően kell végezn, amelyhez U-alakú csatlakozó csöves nyomásmérőre van szükség. Ajánlatos a leggyorsabb égőnyomás folyamatot választan. 6.2 Nyomás beszabályozás Hozzáférés az állítócsavarhoz B Vegye le a készülék előlapját (lásd 13 oldal). B Nyomja meg mndkét fület (A) egyszerre és húzza k a vezérlődobozt. 15 ábra A vezérlődoboz kvétele 17 ábra Nyomásmérés pontok 1 Égőnyomás mérés pont 2 Mnmum gázáram állító csavar 3 Mnmum gázáram beállító 4 Gáz tápnyomás mérés pont Maxmum gázáram beállítás Főkapcsoló 0 helyzetben. B Nyomja meg a programozó gombot ( 9. ábra, 4. poz.), helyezze a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. A készülék maxmum áramlásra van beállítva. B Nyssa k a forró-víz csapot. B A beállító használatával ( 17. ábra, 3. poz.) szabályozza be a nyomást úgy, hogy elérje a 7. táblázatban jelzett értékeket. Mnmum gázáram beállítás Főkapcsoló 0 helyzetben. 18

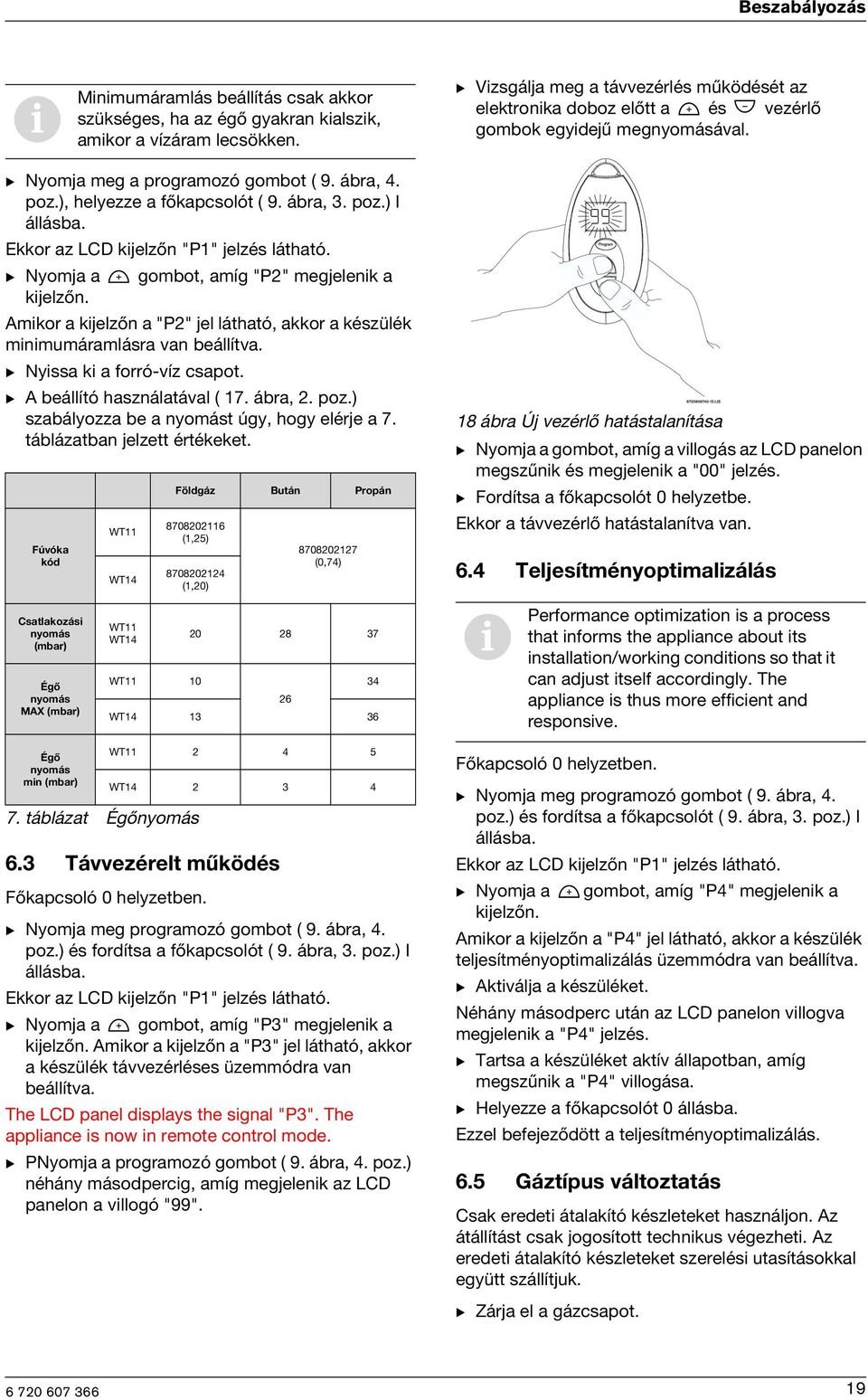

19 Beszabályozás Mnmumáramlás beállítás csak akkor szükséges, ha az égő gyakran kalszk, amkor a vízáram lecsökken. B Vzsgálja meg a távvezérlés működését az elektronka doboz előtt a és vezérlő gombok egydejű megnyomásával. B Nyomja meg a programozó gombot ( 9. ábra, 4. poz.), helyezze a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. B Nyomja a gombot, amíg "P2" megjelenk a kjelzőn. Amkor a kjelzőn a "P2" jel látható, akkor a készülék mnmumáramlásra van beállítva. B Nyssa k a forró-víz csapot. B A beállító használatával ( 17. ábra, 2. poz.) szabályozza be a nyomást úgy, hogy elérje a 7. táblázatban jelzett értékeket. Fúvóka kód Csatlakozás nyomás (mbar) Égő nyomás MAX (mbar) Égő nyomás mn (mbar) WT11 WT14 WT11 WT Távvezérelt működés Földgáz Bután Propán (1,25) (1,20) WT táblázat Égőnyomás (0,74) WT WT WT Főkapcsoló 0 helyzetben. B Nyomja meg programozó gombot ( 9. ábra, 4. poz.) és fordítsa a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. B Nyomja a gombot, amíg "P3" megjelenk a kjelzőn. Amkor a kjelzőn a "P3" jel látható, akkor a készülék távvezérléses üzemmódra van beállítva. The LCD panel dsplays the sgnal "P3". The applance s now n remote control mode. B PNyomja a programozó gombot ( 9. ábra, 4. poz.) néhány másodpercg, amíg megjelenk az LCD panelon a vllogó "99" ábra Új vezérlő hatástalanítása B Nyomja a gombot, amíg a vllogás az LCD panelon megszűnk és megjelenk a "00" jelzés. B Fordítsa a főkapcsolót 0 helyzetbe. Ekkor a távvezérlő hatástalanítva van. 6.4 Teljesítményoptmalzálás Performance optmzaton s a process that nforms the applance about ts nstallaton/workng condtons so that t can adjust tself accordngly. The applance s thus more effcent and responsve. Főkapcsoló 0 helyzetben. B Nyomja meg programozó gombot ( 9. ábra, 4. poz.) és fordítsa a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. B Nyomja a gombot, amíg "P4" megjelenk a kjelzőn. Amkor a kjelzőn a "P4" jel látható, akkor a készülék teljesítményoptmalzálás üzemmódra van beállítva. B Aktválja a készüléket. Néhány másodperc után az LCD panelon vllogva megjelenk a "P4" jelzés. B Tartsa a készüléket aktív állapotban, amíg megszűnk a "P4" vllogása. B Helyezze a főkapcsolót 0 állásba. Ezzel befejeződött a teljesítményoptmalzálás. 6.5 Gáztípus változtatás Csak eredet átalakító készleteket használjon. Az átállítást csak jogosított technkus végezhet. Az eredet átalakító készleteket szerelés utasításokkal együtt szállítjuk. B Zárja el a gázcsapot. 19

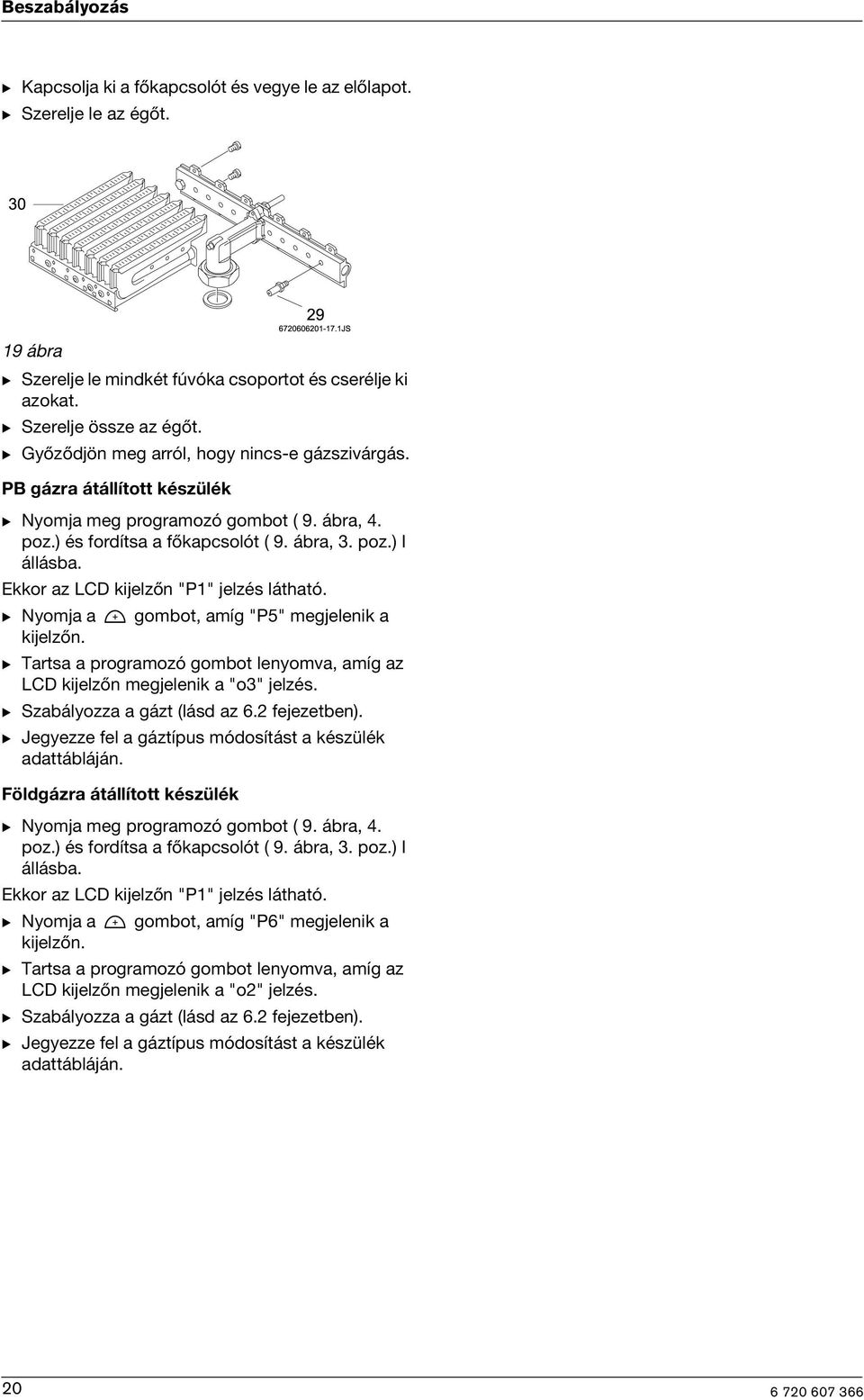

20 Beszabályozás B Kapcsolja k a főkapcsolót és vegye le az előlapot. B Szerelje le az égőt. 19 ábra B Szerelje le mndkét fúvóka csoportot és cserélje k azokat. B Szerelje össze az égőt. B Győződjön meg arról, hogy nncs-e gázszvárgás. PB gázra átállított készülék B Nyomja meg programozó gombot ( 9. ábra, 4. poz.) és fordítsa a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. B Nyomja a gombot, amíg "P5" megjelenk a kjelzőn. B Tartsa a programozó gombot lenyomva, amíg az LCD kjelzőn megjelenk a "o3" jelzés. B Szabályozza a gázt (lásd az 6.2 fejezetben). B Jegyezze fel a gáztípus módosítást a készülék adattábláján. Földgázra átállított készülék B Nyomja meg programozó gombot ( 9. ábra, 4. poz.) és fordítsa a főkapcsolót ( 9. ábra, 3. poz.) I állásba. Ekkor az LCD kjelzőn "P1" jelzés látható. B Nyomja a gombot, amíg "P6" megjelenk a kjelzőn. B Tartsa a programozó gombot lenyomva, amíg az LCD kjelzőn megjelenk a "o2" jelzés. B Szabályozza a gázt (lásd az 6.2 fejezetben). B Jegyezze fel a gáztípus módosítást a készülék adattábláján. 20

21 Karbantartás 7 Karbantartás B Az Ön készülékének szervzelését csak a Junkers Műszak Segélyszolgálat kküldöttje végezhet. B Csak eredet tartalék alkatrészeket és tartozékokat használjon. B Rendeljen tartalék alkatrészeket a készülékkel együtt szállított lstából. B Helyettesítse a leszerelt kötőelemeket és O- gyűrűket újakkal. B Csak az alább kenőanyagokat szabad használn: Hdraulka alkatrészeken: Unslkon L 641 ( ) Menetes kötőelemeken: HFt 1 v 5 ( ). 7.1 Szervz protokoll A készülék szervz protokollal rendelkezk, am lehetővé tesz a hozzáférést az alább funkcókhoz. P1 P2 Veszély: Elektromos ksülés! B Elektromos szerelésen végzett munka előtt mndg kapcsolja k az elektromos áramot (bztosíték, bztonság hálózat kapcsoló). Maxmum gázáram szabályozás Maxmum gázáram szabályozás Lásd 6.2 fejezetben Lásd 6.2 fejezetben P3 Távvezérlés Lásd 6.3 fejezetben P4 Teljesítményoptmalzálás Lásd 6.4 fejezetben P5 PB gáz választás Lásd 6.5 fejezetben P6 Földgáz választás Lásd 6.5 fejezetben 8. táblázat Szervz protokoll A fent funkcókhoz hozzáféréshez kövesse az alább eljárást. B Fordítsa a főkapcsolót ( 9. ábra, 3. poz.) 0 állásba. B Nyomja meg a "Program" gombot ( 9. ábra, 4. poz.). B Fordítsa a főkapcsolót 1 állásba, mközben lenyomva tartja a "Program" gombot. Ekkor az LCD kjelzőn "P1" jelzés látható. B Más funkcókhoz való hozzáférésre nyomja meg a gombot. 7.2 Időszakos karbantartás feladatok Funkconáls ellenőrzések B Győződjön meg arról, hogy valamenny bztonság, szabályozó és ellenorző elem jó műszak állapotban van-. Hőcserélő B Ellenőrzze a hőcserélőt. B Ha pszkos: Szerelje le a kamrát és vegye k a szabályozót. Tsztítsa meg a kamrát nagynyomású vízsugárral. B Ha a szennyeződés ellenáll: áztassa forró vízben tsztítószerrel és tsztítsa meg gondosan a szennyezett alkatrészeket. B Ha szükséges: tsztítsa meg a vízkőtől a hőcserélő belsejét és a csatlakozó csöveket. B Szerelje össze a hőcserélőt új kötőelemek használatával. B Szerelje vssza a szabályozót a tartójára. Égő B Ellenőrzze az égőt évente és tsztítsa amnt szükséges. B Ha az nagyon pszkos (zsír, korom): Szerelje le az égőt és áztassa forró vízben tsztítószerrel és tsztítsa meg gondosan. Vízszűrő B Zárja el a víz bevezetést. B Szerelje le a hdeg-víz bevezető csövet. B Tsztítsa meg a vízszűrőt. 7.3 Bendítás karbantartás után B Nyssa k az összes csatlakozást. B Olvassa el a "Használat" című 5. fejezetet és/vagy a "Gáz beszabályozás" című 6 fejezetet. B Ellenőrzze a gázszabályozót (égőnyomás). B Ellenőrzze az elszívó csöveket a kémény előtt. B Győződjön meg arról, hogy nncs-e gázszvárgás. 7.4 A készülék ürítése Fagyveszély esetén kövesse az alább eljárást: B Lazítsa meg a víz bevezető csövön lévő ürítő csavart ( 20. ábra). B Engedje le az összes vzet a készülékből. 21

22 Karbantartás 20 ábra Ürítő csavar 7.5 Bztosítékok cseréje (vezérlődoboz) Ha az LCD nem működk, amkor a készüléket bekapcsoljuk, akkor valószínűleg kégett egy bztosíték. Ha ez a helyzet, akkor kövesse az alább eljárást: B Vegye k a bztosítékokat a dobozból ( 21.ábra, 1. poz.) és vegye le a sapkát. 21 ábra A vezérlődoboz B Cserélje k a bztosítékokat ( 21. ábra, 2. poz.). B Ha a probléma továbbra s fennáll, cserélje k a vezérlődobozt. 22

23 Problémák 8 Problémák 8.1 Problémák/ Ok / Megoldás Probléma Ok Megoldás Készülék nem gyújt és vezérlődoboz kkapcsolva. Készülék blokkolva. Készülék nem gyújt ndításkor. Elektromos áramellátás hánya. Vezérlődoboz sérült vagy bztosíték kégett. Helytelenül csatlakoztatott hőérzékelők. (LCD kjelzés "A7"). LCD kjelzés: "F7", "FA", "E0". Helytelenül csatlakoztatott: Vízáram érzékelő Ellenőrzze a tápfeszültséget. Cseréljen bztosítékot vagy vezérlődobozt (lásd 7.5 fejezetben).* Ellenőrzn a hőérzékelő csatlakoztatásokat. Nullázn a készüléket (reset). Kkapcsoln és újra bekapcsoln. Ha a probléma fennmarad, jogosított technkust hívn. Csatlakoztatásokat ellenőrzn. Nullázn a készüléket (reset). Szkra van de, az égő nem gyújt be és a készülék blokkolva van. (LCD kjelzés: EA). A készülék csak többször kísérlet után gyújt be. Hőmérsékletkorlátozó (LCD kjelzés: "E9") Nyomásszabályozó (LCD kjelzés: "C4"). Jelhány az onzáló elektródától. Várn 10 percg és újra bekapcsoln a készüléket. Ha a probléma fennmarad, jogosított technkust hívn. Ellenőrzn: gáz bevezetést. gyújtó rendszert (onzácós elektróda és elektromos szelepek). Levegő van a gázcsőben. Küríten a gázcsövet. * Működés közben az égő kalszk, és a készülék leáll. A nyomásszabályozó működésbe lépett. (LCD kjelzés: "C2", "C6") Ellenőrzn a gáz kvezető vezetéket. Eltávolítan a szennyeződést vagy bármely akadályt az elszívás korrgálására. Ellenőrzn a nyomásszabályozó csatlakozásokat A hőérzékelő helytelenül van felszerelve. (LCD kjelzés: "A9"). A hőérzékelő túlmelegedést érzékel. (LCD kjelzés: "E1"). Ellenőrzn a felszerelést. Lehűten a készülék és újra próbáln az ndítást. Ha a probléma továbbra s fennáll, futtassa le újra a teljesítményoptmalzálás programot (lásd 6.4 fejezet). 9. táblázat Megjegyzés: A telepítés, karbantartás és javítás műveleteket csak képesített technkus végezhet. A fent táblázatban a lehetséges problémák megoldásat smertettük (a * karakterrel jelzett megoldások műveletet csak képesített technkus végezhet). 23

24 JUNKERS Robert Bosch Kft. Fűtéstechnka Üzletág H-1103 Budapest, Gyömrő út
