3 UltraGas Kezelés útmutató elolvasása - Optmáls fűtés! 1. Kezelés útmutató elolvasása - Optmáls fűtés! Ebben az útmutatóban Ön megkap mnden nformácót, amvel fűtőberendezését optmálsan üzemeltethet. Egy megfelelően beállított fűtés nemcsak sok örömet szerezhet Önnek, hanem jelentős pénzt s megtakarít. 1.1 Fontos címek és telefonszámok Fűtésszerelő: Szanter-szerelő: Vllanyszerelő: Kéményseprő: Tüzelőanyag beszállító: Jelmagyarázat Kezelés utasítás: Eredmény: Utalás: Bztonság tudnvalók: Óvntézkedés tudnvalók: Az tt leírtakat Önnek kell elvégezne Megmutatja beavatkozásának eredményét Itt fontos nformácókat kap Az ember megóvására Az ember és a berendezés megóvására ENERGIA Energamegtakarítás ötlet: Energamegtakarításra kap nformácót 3

4 1. Kezelés útmutató olvasása - Optmáls fűtés! UltraGas A berendezés adata A fűtésszerelő tölt k! Rendelés száma:... Kazán típusa:... Fűtés szvattyú típusa:... Fűtésszabályozó típusa:... Keverőszelep típusa:... HMV-termelő típusa:... HMV-érzékelő: gen nem Termosztát: gen nem Gázfajta: földgáz H földgáz L PB-gáz Semlegesítő berendezés: gen nem Kondenzszvattyú: gen nem Külsőhőmérséklet érzékelő: gen nem Helységhőmérséklet érzékelő: gen nem Helységlevegő-függő üzem: gen nem Helységlevegő-független üzem: gen nem Fűtés körök száma: Fűtés kör DK =... Fűtés kör KK1 =... Fűtés kör KK2 =... Fűtés jelleggörbe értéke DK =... Fűtés jelleggörbe értéke KK1 =... Fűtés jelleggörbe értéke KK2 = Számítás alapadatok Legalacsonyabb külső hőmérséklet:... C Hőgény:... kw Maxmáls előremenő hőmérséklet:... C 4

5 UltraGas Bztonság tudnvalók 2. Bztonság tudnvalók Veszély esetén! Szakítsa meg a gáz- és áramellátást Gázszag esetén! Dohányozn tlos! Tűzgyújtás tlos! Kerülje a szkraképződést! Vllany vagy más elektromos készülék bekapcsolása tlos! Az ajtókat és ablakokat nyssa k! Gázcsapot zárja el! A szakszervz munkatársát / kvtelezőt értesítse! A gázmérőre vonatkozó bztonság előírásokat tartsa be! A fűtőkazánra vonatkozó gyár bztonság előírásokat tartsa be! Füstgázszag esetén! A berendezést kapcsolja k! Az ajtókat és ablakokat nyssa k! A szakszervz munkatársát értesítse! Levegőnyílások A levegő be- és káramlás nyílásat nem szabad elzárna, mert a nem megfelelő égés mérgezéshez vezethet. Kvétel: a helységlevegő-független üzemnél - lásd 4. oldal A berendezés első üzembe helyezését csak szakember végezhet az 5-ös fejezetben leírtak maradéktalan végrehajtásával. 2.1 Óvntézkedés tudnvalók Víznyomás ellenőrzése - lásd 8. fejezet A kazán helységét mndg tartsa tsztán. Takarítás előtt az égőt kapcsolja le, mvel a portartalmú égéslevegő zavarokat okozhat. Korrózóvédelem: Ne tartson és ne használjon a készülék közelében oldószert, festéket, spray-t, klórtartalmú tsztítószereket, ragasztóanyagokat, stb., mert ezek az anyagok a kazánt és a füstgázrendszert károsíthatják! 2.2 Alkalmazás tudnvalók Az Ultragas kazánok csak a műszak leírásban/szerelés útmutatóban megadott tüzelőanyaggal üzemeltethetők. Az előállított hőt a fűtővíznek kell elszállítana. Az üzemelés deje alatt a kazán mnden nyílása legyen zárva. 5

6 3. vevőszolgálat UltraGas Vevőszolgálat Az alábbakat még az üzembe helyezés előtt feltétlenül olvassa el! Igen tsztelt vevő! Önnek a Hoval UltraGas kazánnal egy olyan termék van a brtokában, amely a legújabb technkával, a legjobb tudással és a legmagasabb mnőségben lett legyártva. Kérem ellenőrzze le, hogy a szállítmány a megrendelésének megfelelő és komplett-e. Ha esetleges szállítás sérülést tapasztal, úgy jelentse ezt a vevőszolgálatnak. Az utólagos reklamácók sajnos bztosítástechnka okokból már nem kezelhetőek. Az Ön Hoval UltraGas kazánjának rendeltetésszerű szerelése és üzemeltetése céljából ügyeljen a vonatkozó törvények, előírások és szabványok betartására. Kérdése esetén forduljon a kvtelezőjéhez vagy a Hoval vevőszolgálathoz. A fűtőkazán beszerelését csak képzett szakemberek végezhetk. Üzembe helyezés előtt a szerelést szakszervzzel ellenőrztesse le. Hoval kazánját ennek az útmutatónak a segítségével működtesse, a bztos és zavarmentes üzemelés érdekében. A kazán csak az alkalmazásnak megfelelő és a Hoval által jóváhagyott tüzelőanyaggal üzemeltethető. Ne végezzen átalakításokat a készüléken. A gázkazán tökéletes és bztonságos működése, valamnt az optmáls hatásfok és a tszta égés csak akkor szavatolt, ha évente legalább egy alkalommal karbantartást és tsztítást végeztet rajta. Üzemzavar esetén a szükséges javításoknál kérjen nformácót a Hoval vevőszolgálattól, de a készüléket feltétlenül helyezze üzemen kívül, hogy az ne károsodhasson. Hoval készülék megvásárlásával Ön egy összefoglalt garancavédelemhez s jut a készülék kezelés útmutatójában megfogalmazottak szernt. Ez a garanca tartalmazza a kezelés- és szerelés utasításokat, valamnt az érvényes hatóság előírásokat. A keretfeltételek be nem tartása esetén garancáls gény a Hoval felé nem érvényesíthető. Helyes kezelés mellett a Hoval kazán Önnek sok örömet és mndenek előtt egy megbízható gázfűtéses otthont teremt. Hoval vevőszolgálat Kérem lépjen kapcsolatba a Hoval vevőszolgálattal, ha a Hoval kazánja működtetésével bármféle kérdése merül fel, vagy akár a legksebb működés zavart tapasztalja. Leggyakrabban egy telefonhívás s elegendő a ks problémák megoldásához. Képzett munkatársank a legjobb tudásuk szernt segítenek Önnek. Amenynyben a hba ly módon nem orvosolható, akkor valamelyk szervztechnkusunk meglátogatja Önt. Kérjük megértését, hogy a sürgős esetek kvételével ez nem mndg lehetséges azonnal. A Hoval vevőszolgálat ajánlatát tekntse a Hoval kazán élettartamának meghosszabbításaként, és érdeklődjön az átalánydíjas karbantartás megállapodásról. Vevőszolgálat kapcsolattartója szívesen tájékoztatja Önt. Elérhetőségünket az utolsó oldalon találja. 6

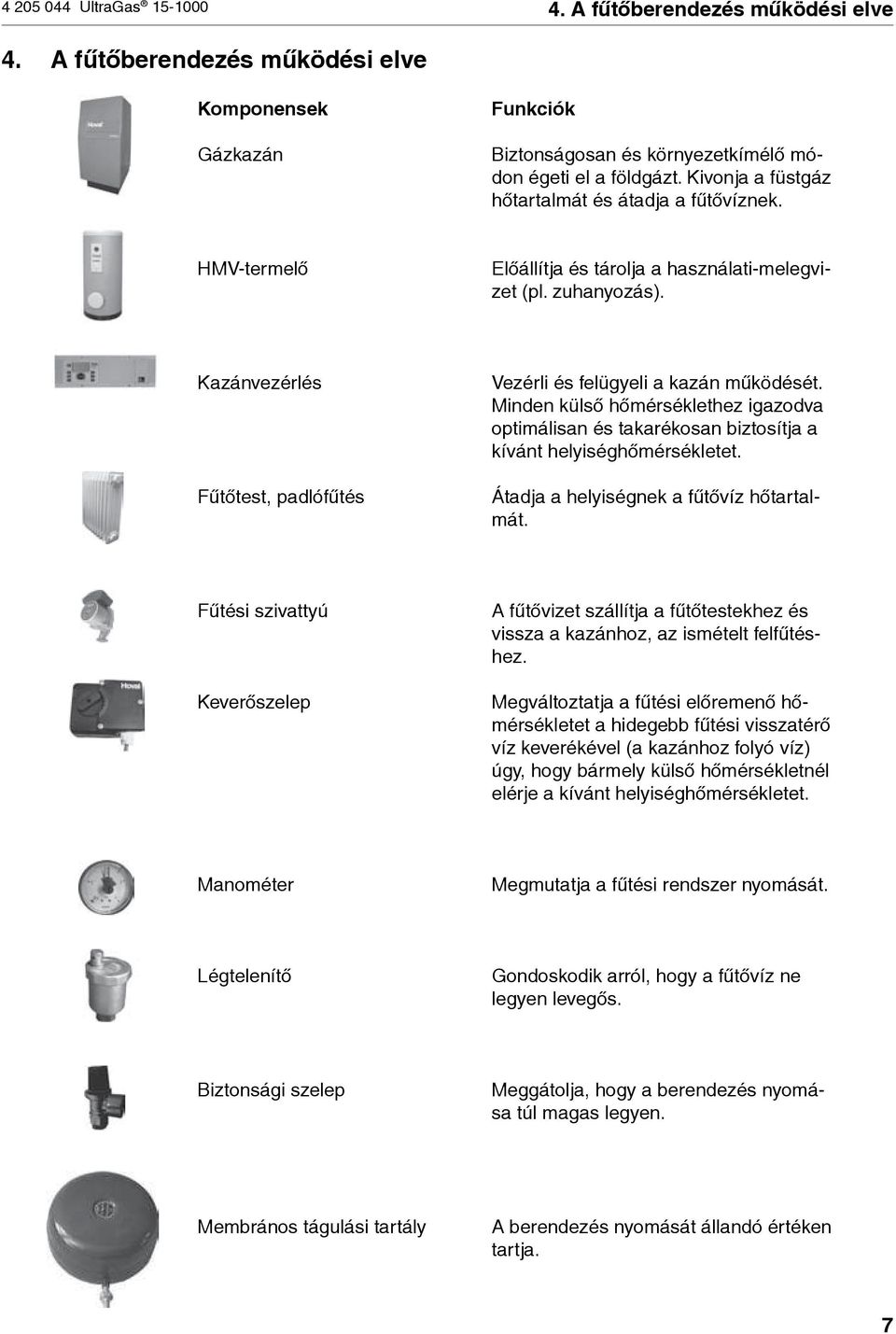

7 UltraGas A fűtőberendezés működés elve 4. A fűtőberendezés működés elve Komponensek Gázkazán Funkcók Bztonságosan és környezetkímélő módon éget el a földgázt. Kvonja a füstgáz hőtartalmát és átadja a fűtővíznek. HMV-termelő Előállítja és tárolja a használat-melegvzet (pl. zuhanyozás). Kazánvezérlés Fűtőtest, padlófűtés Vezérl és felügyel a kazán működését. Mnden külső hőmérséklethez gazodva optmálsan és takarékosan bztosítja a kívánt helységhőmérsékletet. Átadja a helységnek a fűtővíz hőtartalmát. Fűtés szvattyú Keverőszelep A fűtővzet szállítja a fűtőtestekhez és vssza a kazánhoz, az smételt felfűtéshez. Megváltoztatja a fűtés előremenő hőmérsékletet a hdegebb fűtés vsszatérő víz keverékével (a kazánhoz folyó víz) úgy, hogy bármely külső hőmérsékletnél elérje a kívánt helységhőmérsékletet. Manométer Megmutatja a fűtés rendszer nyomását. Légtelenítő Gondoskodk arról, hogy a fűtővíz ne legyen levegős. Bztonság szelep Meggátolja, hogy a berendezés nyomása túl magas legyen. Membrános tágulás tartály A berendezés nyomását állandó értéken tartja. 7

8 4. A fűtőberendezés működés elve / 5. üzembe helyezés UltraGas A választott fűtés rendszertől függően tovább komponensek s lehetnek. Szakemberünk smertet Önnel fűtés rendszerét. Kémény, füstgázberendezés Fűtőtest, esetleg padlófűtés Keverőszelep Fűtés szvattyú HMV-termelő Kazán A kazán által felforrósított fűtővíz a fűtőtestekbe áramlk, vagy a használat-melegvíz felfűtésére szolgál (HMV-termelő). 5. Üzembe helyezés 5.1 Bekapcsolás előtt ellenőrzés 5.2 Bekapcsolás 8 Az első üzembe helyezést csak szakember végezhet. Az üzembe helyezés ellenőrzést teljes egészében le kell folytatn. - Kapcsolja a főkapcsolót a 0 állásba. - Nyssa k a fűtés előremenő és vsszatérő elzárószelepet. - Nyssa k a gázvezeték kazánhoz menő zárócsapját. - Kapcsolja be a kazánházon kívül főkapcsolót (ha van). A fűtőberendezésen gyakran van egy kegészítő vészkapcsoló s, amely csak a gázégőt kapcsolja le. - UltraGas kazánnál üzembe helyezés előtt a kondenzátum-elvezetés szfonját vízzel töltse fel. Ellenőrzze a fűtés rendszer víznyomását. A fűtés rendszer teljesen feltöltött és levegőtlen legyen. A fagyálló folyadékra és a vízkezelésre vonatkozó előírásokat vegye fgyelembe! Nyssa k a fűtés előremenő és vsszatérő elzárószelepet. Ellenőrzze a fűtőberendezés égéslevegő bevezetését. Ellenőrzze az üzemmódok beállításat. A gázcsapot nyssa k. A főkapcsolót kapcsolja be. A kazánszabályozást a kívánt üzemmódra és hőmérsékletre állítsa be.

9 UltraGas A fűtés vezérlése 6. A fűtés szabályozása 6.1 Mre szolgál a TopTronc T kazánszabályozás A kazánszabályozás a hozzá csatlakoztatott hőmérséklet-érzékelőkkel az alább fontos feladatokat látja el: - mndenkor külső hőmérsékletnél gondoskodk a kívánt helységhőmérsékletről - csak akkor fűt a lakást, ha Ön kívánja - csak akkor készít használat-melegvzet (pl. zuhanyozáshoz), ha Ön kívánja - kjelz a szükséges nformácókat Tovább funkcók: - a kívánt hőmérsékletek és üzemmódok programozásának lehetősége - a hőtermelő BE/KI kapcsolása - a hőmérsékletek felügyelete Az üzembe helyezés során a Hoval szakembere a fűtés paramétereket beállítják. Csak akkor változtassa meg, ha elutazk, vagy ha a lakásában túl hdeg, túl meleg van. A gyakran feltett kérdésekről és válaszokról a 11. és 16. oldalon talál áttekntést. ENERGIA 6.2 Így takaríthat meg energát Önnek s, és a környezetnek s kfzetődk Az energa hatékony khasználása, a szükségtelen veszteségek elkerülése: az a kevés befektetés, amelyet fűtőberendezésének optmáls üzemeltetésére fordít, az Ön nyereségévé válk. Kfzetődő fűtés - smételt kkapcsolással a melegebb ősz napokon Ezzel elkerülhet, hogy az Ön fűtése a reggel alacsonyabb külső hőmérsékletnél szükségtelen meleget előállítva túlfűtse a lakást. A fűtés dőjáráshoz gazított be- és kkapcsolása a legkfzetődőbb energamegtakarítás tényező. Ha emellett Ön a kazánházg (pncég) vezető utat s meg kívánja takarítan, akkor fűtését a lakószobából a Hoval távvezérlőjével kényelmesen kezelhet és szabályozhatja. 6.3 Alapkjelzés Az alapkjelzőn a nap, a dátum, a pontos dő, az aktuáls kazánhőmérséklet, lletve a hőtermelő hőmérséklete vagy más hőmérséklet (berendezésfüggő) jelenk meg. 9

10 6. A fűtés vezérlése UltraGas Kezelő- és kjelző szervek Kezelőszervek funkcó A kezelés egyszerű és átteknthető a központ forgató-nyomógombbal és a szmbólumokkal jelölt nyomógombokkal. Forgató-nyomógomb: értékek beállításához és tárolásához Funkcó-nyomógombok Funkcó-nyomógombok Alapvető műveletek a beállítások módosításához Egy példa A kívánt funkcó kválasztása A forgató-nyomógombbal válaszsza k a kívánt paramétert (a szavak és a számok vllognak), lletve változtassa meg Az nformácós gomb megnyomásával mndg vssza lehet térn a korábban eltárolt értékhez A forgató-nyomógomb megnyomásával a beállított érték tárolódk A tárolás a kválasztott funkcónyomógomb megnyomásával s lehetséges 10

11 UltraGas A fűtés vezérlése Mt tegyek, ha... A következő utasítások a gyakran előforduló helyzetekhez nyújtanak segítséget. Megállapítás Fázom Melegem van Mostantól nappal és éjszaka folymatosan azonos hőmérsékletet akarok Megoldás A helységhőmérsékletet a nyomógomb és a forgatógomb segítségével állítsa magasabb értékre. (14. oldal) A helységhőmérsékletet a nyomógomb és a forgatógomb segítségével állítsa alacsonyabb értékre, vagy az üzemmódot állítsa a -ra. (14. oldal) Az üzemmódot a nyomógombbal állítsa a FŰTÉS üzemre. (16,19. oldal) Ma este hosszabb deg szeretnék meleget Az üzemmódot a nyomógombbal állítsa a VENDÉGSÉG üzemre, és állítsa be a kívánt dőt. (16,18. oldal) Különösen sok használatmelegvízre van szükségem A nyomógombot nyomja 3 mp-g és állítsa be az utántöltés dőt. (29. oldal) Mostantól nem akarok fűten, de használat-melegvízre szükségem van Az üzemmódot a nyomógombbal állítsa a NYÁR üzemre (fűtés kkapcsol, csak használatmelegvíz-készítés). (16, 19. oldal) Hrtelen nncs sem fűtés, sem használat-melegvíz, fázom A szabályozókészülék zavarjelzését vzsgálja meg, és adott esetben kérje k a szakember tanácsát. (12. oldal) A kívánt helységhőmérsékletet gyakran kell beállítan, mert egyszer túl meleg van, egyszer túl hdeg Változtassa meg a beállított fűtés meredekséget. (27, 28. oldal) A fűtés meredekség megváltoztatása nem javasolt, ha az Ön berendezése rendelkezk helységérzékelővel (RS-T, RS-OT vagy RFF-T) és külső érzékelővel. A fűtés meredekség ekkor automatkusan a helyes értékre van beállítva. Ma napközben több órán keresztül távol leszek Az üzemmódot a nyomógombbal állítsa a TÁVOLLÉT -IG üzemre és a vsszatérés dejét állítsa be. ( oldal) Rövd dőre elutazom (pl. 3 napra) Az üzemmódot a nyomógombbal állítsa a SZABADSÁG-IG üzemre és a vsszatérés dejét állítsa be (a fűtés és a HMV-készítés fagyvédelemre állítva). ( oldal) Bzonytalan dőre elutazom Az üzemmódot a nyomógombbal állítsa a CSÖKKENTETT üzemre. Vsszatéréskor a nyomógombbal állítsa az üzemmódot AUTOMATI- KUS üzemre. (16, 17, 19. oldal) Nyáron fázom, vagy túl melegem van. A jel láttán felsmerhető, hogy a nyár átkapcsolás aktív-e. Ha túl hdeg van, a nyomógombbal állítsa az üzemmódot üzemre. (16, 19. oldal) 11

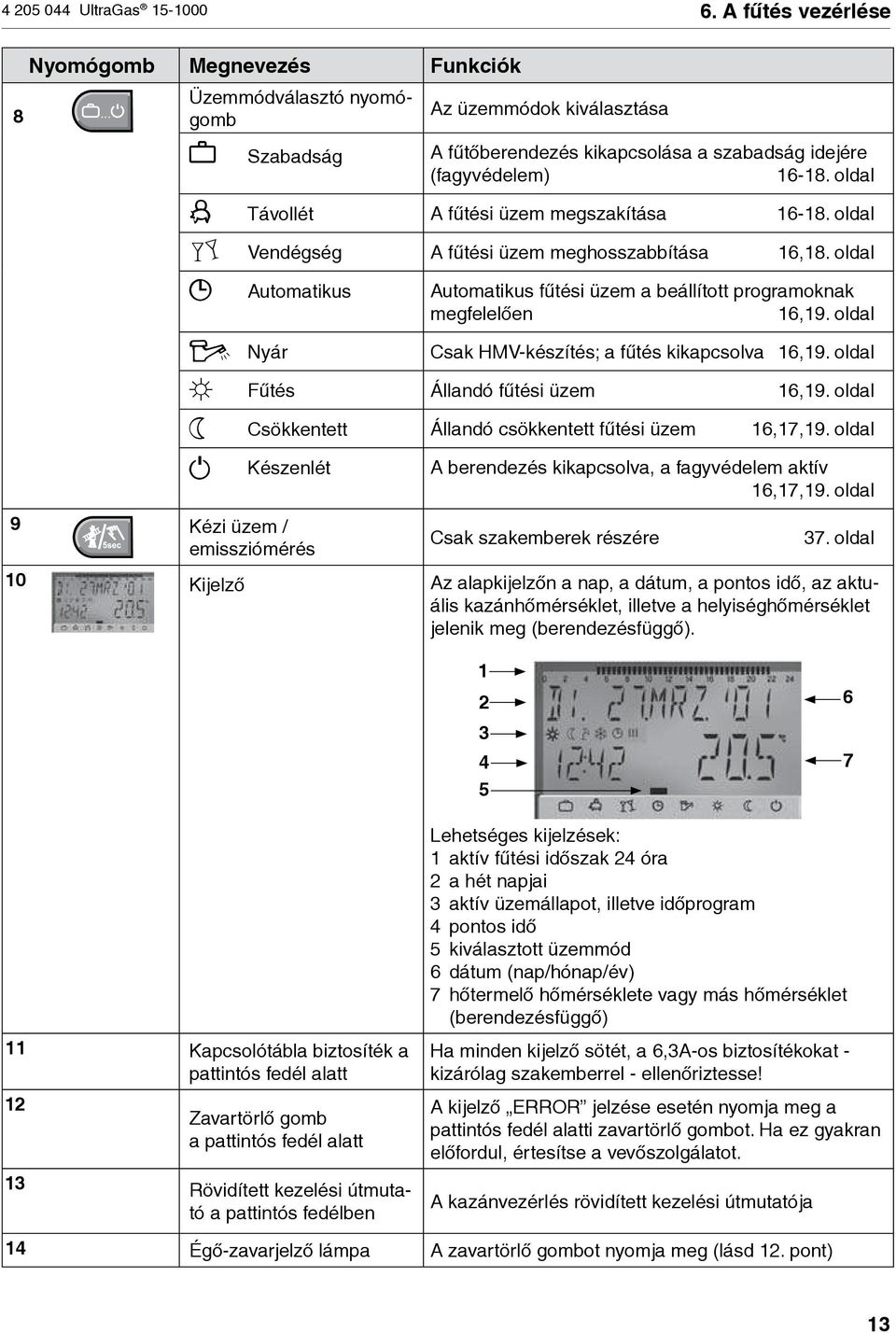

12 6. A fűtés vezérlése UltraGas Kazán kapcsolómező kezelőszerve Kívánságra de egy 2. elektronkus fűtésszabályozó építhető be (egy másk lakáshoz) Nyomógomb Megnevezés Funkcók 1 Főkapcsoló 2 Nappal helységhőmérséklet 3 Csökkentett helységhőmérséklet 4 Használatmelegvízhőmérséklet 5 6 Forgató-nyomógomb Informácós nyomógomb 7 Fűtés jelleggörbe beállítás I = Be - a kazán üzemben 0 = K - a kazán és az égő üzemen kívül! Fgyelem: nncs fagyvédelem A nappal helységhőmérséklet beállítása 14. oldal Éjszaka helységhőmérséklet beállítása (lletve csökkentett fűtés üzem) 15. oldal HMV-hőmérséklet beállítása, kéz HMV-utántöltés 28, 29. oldal Az érték beállítása elforgatással. A beállított érték megerősítése a gomb megnyomásával. Funkcókválasztás a gomb megnyomásával és elforgatásával. Üzem adatok megjelenítése a kjelzőn Vsszatérés az alapkjelzőhöz tárolás nélkül például 41. oldal A fűtés jelleggörbe beállítása 27, 28. oldal 12

13 UltraGas A fűtés vezérlése Nyomógomb Megnevezés Funkcók 8 Üzemmódválasztó nyomógomb Szabadság Az üzemmódok kválasztása A fűtőberendezés kkapcsolása a szabadság dejére (fagyvédelem) oldal Távollét A fűtés üzem megszakítása oldal Vendégség A fűtés üzem meghosszabbítása 16,18. oldal Automatkus Automatkus fűtés üzem a beállított programoknak megfelelően 16,19. oldal Nyár 9 Kéz üzem / emsszómérés Csak HMV-készítés; a fűtés kkapcsolva 16,19. oldal Fűtés Állandó fűtés üzem 16,19. oldal Csökkentett Állandó csökkentett fűtés üzem 16,17,19. oldal Készenlét A berendezés kkapcsolva, a fagyvédelem aktív 16,17,19. oldal Csak szakemberek részére 37. oldal 10 Kjelző Az alapkjelzőn a nap, a dátum, a pontos dő, az aktuáls kazánhőmérséklet, lletve a helységhőmérséklet jelenk meg (berendezésfüggő) Kapcsolótábla bztosíték a pattntós fedél alatt 12 Zavartörlő gomb a pattntós fedél alatt 13 Rövdített kezelés útmutató a pattntós fedélben Lehetséges kjelzések: 1 aktív fűtés dőszak 24 óra 2 a hét napja 3 aktív üzemállapot, lletve dőprogram 4 pontos dő 5 kválasztott üzemmód 6 dátum (nap/hónap/év) 7 hőtermelő hőmérséklete vagy más hőmérséklet (berendezésfüggő) Ha mnden kjelző sötét, a 6,3A-os bztosítékokat - kzárólag szakemberrel - ellenőrztesse! A kjelző ERROR jelzése esetén nyomja meg a pattntós fedél alatt zavartörlő gombot. Ha ez gyakran előfordul, értesítse a vevőszolgálatot. A kazánvezérlés rövdített kezelés útmutatója 14 Égő-zavarjelző lámpa A zavartörlő gombot nyomja meg (lásd 12. pont) 13

14 6. A fűtés vezérlése 6.5 A legfontosabb beállítások UltraGas Ezeket a beállításokat egy beltér egységen s elvégezhet Helységhőmérséklet megváltoztatása A kívánt nappal helységhőmérséklet beállítása Kndulás - alapkjelzés 1 A kívánt nappal helységhőmérséklet gombot nyomja meg. 2 A kívánt helységhőmérséklet vllogva jelenk meg. A KK1 felrat megjelenésekor először a megfelelő fűtés kört válassza k. (Lakása fűtés körenek kosztását a 4. oldalon találja). 3 a kívánt helységhőmérsékletet állítsa be. Beállítás tartomány: 5-30 C (Gyár beállítás: 20 C) 4 A kjelzőn megjelenk a beállított kívánt nappal helységhőmérséklet. 5 6 A beállított hőmérséklet tárolásához nyomja meg a kívánt nappal helységhőmérséklet gombot. 14

15 UltraGas A fűtés vezérlése A kívánt csökkentett (éjszaka) hőmérséklet beállítása Kndulás - alapkjelzés 1 A kívánt csökkentett helységhőmérséklet gombot nyomja meg. 2 A kívánt helységhőmérséklet vllogva jelenk meg. A KK1 felrat megjelenésekor először a megfelelő fűtés kört válassza k. (Lakása fűtés körenek kosztását a 4. oldalon találja). 3 a kívánt helységhőmérsékletet állítsa be. Beállítás tartomány: 5-30 C (Gyár beállítás: 16 C) 4 A kjelzőn megjelenk a beállított kívánt csökkentett helységhőmérséklet. 5 6 A beállított hőmérséklet tárolásához nyomja meg a kívánt csökkentett helységhőmérséklet gombot. 15

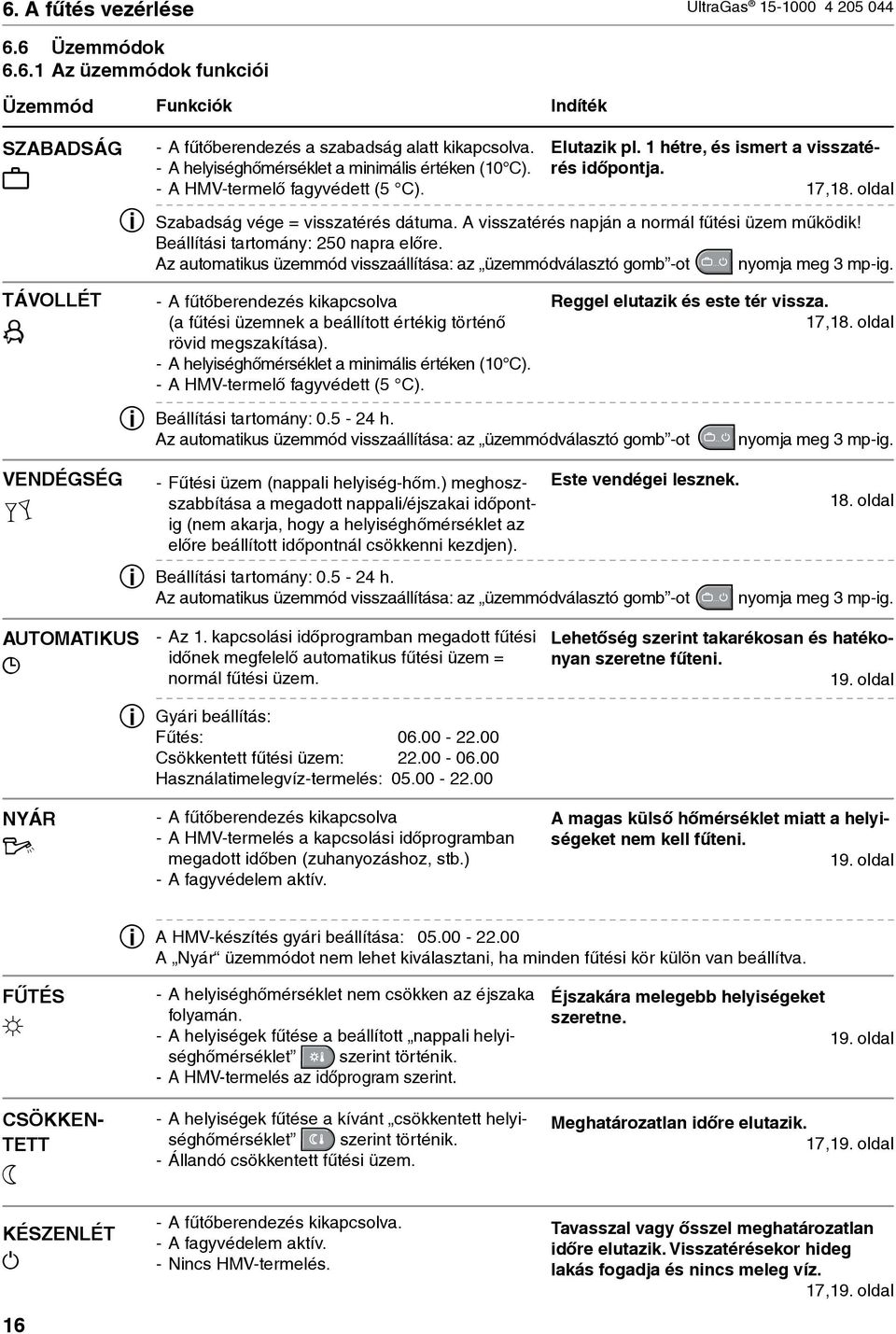

16 6. A fűtés vezérlése UltraGas Üzemmódok Az üzemmódok funkcó Üzemmód Funkcók Indíték SZABADSÁG - A fűtőberendezés a szabadság alatt kkapcsolva. - A helységhőmérséklet a mnmáls értéken (10 C). - A HMV-termelő fagyvédett (5 C). Elutazk pl. 1 hétre, és smert a vsszatérés dőpontja. 17,18. oldal Szabadság vége = vsszatérés dátuma. A vsszatérés napján a normál fűtés üzem működk! Beállítás tartomány: 250 napra előre. Az automatkus üzemmód vsszaállítása: az üzemmódválasztó gomb -ot nyomja meg 3 mp-g. TÁVOLLÉT - A fűtőberendezés kkapcsolva (a fűtés üzemnek a beállított értékg történő rövd megszakítása). - A helységhőmérséklet a mnmáls értéken (10 C). - A HMV-termelő fagyvédett (5 C). Reggel elutazk és este tér vssza. 17,18. oldal Beállítás tartomány: h. Az automatkus üzemmód vsszaállítása: az üzemmódválasztó gomb -ot nyomja meg 3 mp-g. VENDÉGSÉG - Fűtés üzem (nappal helység-hőm.) meg hoszszabbítása a megadott nappal/éjszaka dő pontg (nem akarja, hogy a helységhőmérséklet az előre beállított dőpontnál csökkenn kezdjen). Este vendége lesznek. Beállítás tartomány: h. Az automatkus üzemmód vsszaállítása: az üzemmódválasztó gomb -ot 18. oldal nyomja meg 3 mp-g. AUTOMATIKUS NYÁR - Az 1. kapcsolás dőprogramban megadott fűtés dőnek megfelelő automatkus fűtés üzem = normál fűtés üzem. Gyár beállítás: Fűtés: Csökkentett fűtés üzem: Használatmelegvíz-termelés: A fűtőberendezés kkapcsolva - A HMV-termelés a kapcsolás dőprogramban megadott dőben (zuhanyozáshoz, stb.) - A fagyvédelem aktív. Lehetőség szernt takarékosan és hatékonyan szeretne fűten. 19. oldal A magas külső hőmérséklet matt a helységeket nem kell fűten. 19. oldal A HMV-készítés gyár beállítása: A Nyár üzemmódot nem lehet kválasztan, ha mnden fűtés kör külön van beállítva. FŰTÉS CSÖKKEN- TETT KÉSZENLÉT 16 - A helységhőmérséklet nem csökken az éjszaka folyamán. - A helységek fűtése a beállított nappal helységhőmérséklet szernt történk. - A HMV-termelés az dőprogram szernt. - A helységek fűtése a kívánt csökkentett helységhőmérséklet szernt történk. - Állandó csökkentett fűtés üzem. - A fűtőberendezés kkapcsolva. - A fagyvédelem aktív. - Nncs HMV-termelés. Éjszakára melegebb helységeket szeretne. 19. oldal Meghatározatlan dőre elutazk. 17,19. oldal Tavasszal vagy ősszel meghatározatlan dőre elutazk. Vsszatérésekor hdeg lakás fogadja és nncs meleg víz. 17,19. oldal

17 UltraGas A fűtés vezérlése Melyk üzemmód a szabadsághoz és a távolléthez? Attól függően, hogy Ön menny deg van távol, és mlyen komfortgénye vannak, különböző üzemmódokat alkalmazhat a fűtés üzem megszakításához, lletve csökkentéséhez. Mnden esetben energát és ezáltal pénzt takarít meg, hsz távolléte alatt a helységek vagy nncsenek, vagy csökkentett hőmérsékleten vannak fűtve. A következő táblázat megmutatja, mkor melyk üzemmódot kell beállítana: Indíték Üzemmód Funkcók Elutazk pl. 1 hétre, és smert a vsszatérés dőpontja. SZABADSÁG-IG A fűtés és a HMV-készítés a szabadság deje alatt kkapcsolva. - A fűtőberendezés kkapcsolva / a HMV-termelő fagyvédett (5 C) - A helységhőmérséklet a mnmáls értéken (10 C) Beállítás tartomány: az aktuáls dátumtól 250 napra előre! Szabadság vége = vsszatérés dátuma. A vsszatérés napján a normál fűtés üzem működk! Idő előtt vsszatérés: a gomb 3 mp-g történő megnyomása után a program az AUTOMATIKUS üzemmódra vált (16,18. oldal). Reggel elutazk és este tér vssza. TÁVOLLÉT-IG A fűtés üzem megszakítva A fűtés üzemnek a beállított deg történő rövd megszakítása. Beállítás tartomány: h Meghatározatlan dőre elutazk és vsszatérésekor megelégszk a csökkentett hőmérséklettel. CSÖKKENTETT Állandó csökkentett fűtés üzem Állandó csökkentett fűtés és HMV-üzem szünet nélkül (csökkentett üzem beállítása, lásd a 30, 31. oldalon). Tavasszal vagy ősszel meghatározatlan dőre elutazk, és nem baj, ha vsszatérésekor hdeg lakás fogadja. KÉSZENLÉT A berendezés kkapcsolva - a fagyvédelem aktív Az összes fűtőberendezés fagyvédett kkapcsolása. A HMV-termelő fagyvédett! Az üzemmódok beállításának részletesebb leírását a következő oldalakon találja. a gomb 3 mp-g történő megnyomása után mndg vssza tud térn az AUTOMATIKUS (normál fűtés üzem) üzemmódra. 17

18 6. A fűtés vezérlése UltraGas Üzemmód megváltoztatása - SZABADSÁG, TÁVOLLÉT és VENDÉGSÉG végég Előzetesen a SZABADSÁG-IG, TÁVOLLÉT-IG, vagy VENDÉGSÉG-IG üzemmódokat kell aktválna. 1 Az üzemmódválasztó gombot nyomja meg. A kjelzőn rövd deg megjelenk az ÜZEMMÓD felrat. 2 Végezetül a pllanatnylag aktív üzemmód vllogva megjelenk. A kjelző alján egy fekete négyzet mutatja a megfelelő szmbólumot! 3 a kívánt üzemmódot állítsa be: SZABADSÁG-IG, TÁVOLLÉT-IG vagy VENDÉGSÉG-IG. 4 A kválasztott üzemmód (pl. SZABADSÁG-IG ) vllogva megjelenk a kjelzőn. 5 6 A kválasztott üzemmód tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllog a nap dátum ( SZABADSÁG-IG ), vagy a pllanatny dő ( TÁVOL- LÉT-IG, VENDÉGSÉG-IG ) A forgató-nyomógomb elfordításával válasszon az alábbak közül: A beállítás tárolásához nyomja meg a forgató-nyomógomb -ot. - SZABADSÁG-IG esetén a szabadságról történő vsszatérés dátumát. - TÁVOLLÉT-IG esetén a vsszatérés dőpontját (maxmum 24 órán belül). - VENDÉGSÉG-IG esetén a vendégség előrelátható végét. 18

19 UltraGas A fűtés vezérlése Üzemmód megváltoztatása - AUTOMATIKUS, NYÁR, FŰTÉS, CSÖKKENTETT és KÉSZENLÉT üzemmódokhoz Előzetesen az AUTOMATIKUS, a NYÁR, a FŰTÉS, a CSÖKKENTETT és a KÉSZENLÉT üzemmódokat kell aktválna. Végezze el a Üzemmód meg változtatása fejezet 1-3. pontjának lépéset (18. oldal)! 4 a kívánt üzemmódot állítsa be: AUTOMATIKUS, NYÁR, FŰTÉS, CSÖKKENTETT vagy KÉSZENLÉT. A kválasztott üzemmód (pl. CSÖKKENTETT ) vllogva megjelenk a kjelzőn. 5 6 A beállítás tárolásához nyomja meg a forgató-nyomógomb -ot. 19

20 6. A fűtés vezérlése UltraGas Kapcsolás (fűtés) dőzónák Ezzel a funkcóval tetszőleges kapcsolás dőprogramokat állíthat be a fűtéshez és a HMV-termeléshez. A gyár beállítások felülíródnak, de problémamentesen vsszaállíthatók. (lásd 35, 36. oldal). Naponta maxmum 3 fűtés dőzóna lehetséges. A kapcsolás dők csak AUTOMATIKUS üzemmódban aktívak Gyár dőprogram Kör Nap Fűtés üzem Mnden fűtőkör (DK,KK-1,KK-2) H-Szo HMV-kör (meleg víz) H-Szo Táblázat tetszőleges beállításokhoz Kapcsolás dőprogram... lakáshoz (KK1) Nap Hé Ke Se Cs Pe So Va Cklus 1 Cklus 2 Cklus 3 -tól -g -tól -g -tól -g Kapcsolás dőprogram... lakáshoz (KK2) Nap Hé Ke Se Cs Pe So Va Cklus 1 Cklus 2 Cklus 3 -tól -g -tól -g -tól -g Kapcsolás dőprogram... lakáshoz (DK) Nap Hé Ke Se Cs Pe So Va Cklus 1 Cklus 2 Cklus 3 -tól -g -tól -g -tól -g Kapcsolás dőprogram... HMV-termelőhöz (meleg víz) Nap Hé Ke Se Cs Pe So Va Cklus 1 Cklus 2 Cklus 3 -tól -g -tól -g -tól -g A tovább alapprogramokat kérésére a Hoval szervz beállítja, lletve a programozást szabaddá tesz (P1-P3) - lásd a 23. oldalon. Naponta maxmum 3 fűtés dőzóna lehetséges, pl.: naponta pro Tag... pro naponta Tag... naponta pro Tag 11 Hezzyklus! fűtés cklus 2 Hezzyklen! fűtés cklus 3 fűtés Hezzyklen! cklus

21 UltraGas A fűtés vezérlése Kapcsolás (fűtés) dőzónák megváltoztatása Kndulás - alapkjelzés 1 2 Nyomja meg a forgató-nyomógomb -ot mnmum 3 mp-g. A kjelzőn vllogva megjelenk az IDŐPROGRAM felrat. 3 4 A kválasztott üzemmód tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllogva megjelenk a DK (drekt kör) felrat. 5 válassza k a kívánt fűtés kört. Lakása fűtés körenek kosztását a 4. oldalon találja 6 pl. A P1, P2 vagy P3 kapcsolás dőprogram kválasztása s lehetséges - lásd 23. oldal 7 Nyomja meg a forgató-nyomógomb -ot a kválasztott fűtőkör megerősítéséhez. 21

22 6. A fűtés vezérlése UltraGas A kjelzőn vllogva megjelenk a hét első napja. Forgassa el a forgató-nyomógomb -ot míg a kívánt nap a kjelzőn meg nem jelenk. A kjelölt vllogó érték módosítása a forgató-nyomógomb elfordításával. Megerősítés a forgató-nyomógomb megnyomásával. Vsszalépés az előző műveletre az gombbal. Indítás a gombbal, vagy 60 mp után automatkusan. 9 A kválasztott nap vllogva jelenk meg a kjelzőn. 10 Nyomja meg a forgató-nyomógomb -ot a nap megerősítéséhez. 11 A fűtés üzem ndításának dőpontja vllogva jelenk meg. 12 a fűtés üzem kívánt ndítás dőpontját állíthatja be. 13 Nyomja meg a forgató-nyomógomb -ot a beállított ndítás dő tárolásához. 14 A fűtés üzem befejezésének dőpontja vllogva jelenk meg. 15 állítsa be a fűtés üzem kívánt befejezés dőpontját

23 UltraGas A fűtés vezérlése 17 Nyomja meg a forgató-nyomógomb -ot a beállított befejezés dő megerősítéséhez. 18 A befejezés dő megerősítése után a hét napja smételten vllogn kezd. állítson be egy másodk fűtés kört (HE-2-). 19 A kapcsolás dőpontok beállítása az előzőekben leírtak szernt. 20 A következő nap kjelöléséhez forgas sa el a forgató-nyomógomb -ot. A kapcsolás dőpontok beállítása úgy, mnt az előző napoknál. A kapcsolás dőpontokat át s másolhatja más napokról (24, 25. oldal) Az üzemmódok gombot nyomja meg a beírt adatok tárolásához. Ha a kjelzőn a P1 megjelenk, tovább normál fűtés dőprogramok válnak szabaddá. Ha nem, akkor a P2-es és P3-as dőprogramokat a Hoval szervz tudja hozzáférhetővé tenn. Gyár beállítás: Kapcsolás dőprogram P2 Kör Nap Fűtés üzem Gyár beállítás: Kapcsolás dőprogram P3 Mnden fűtőkör (DK,KK-1,KK-2) HMV-kör (meleg víz) H-Cs P Szo-V H-Cs P Szo-V Kör Nap Fűtés üzem Mnden fűtőkör (DK,KK-1,KK-2) HMV-kör (meleg víz) H-P Szo-V H-P Szo-V csökkentett csökkentett 23

24 6. A fűtés vezérlése UltraGas Kapcsolás dő másolása 10 Végezze el a Kapcsolás dő megváltoztatása fejezet 1-8 pontjának lépéset ( oldal)! válassza k az IDŐPRG. MÁSOL, NAP felratot. A beállítások vllogva jelennek meg a kjelzőn A beállítás tárolásához nyomja meg a forgató-nyomógomb -ot. A kválasztott beállítás érték vllogva jelenk meg a kjelzőn. válassza k a másolandó napot. Mnden vllogó értéket gény szernt a forgató-nyomógomb elfordításával módosíthat és rövd megnyomásával tárolhat. Vsszalépés az előző műveletre az gombbal. Indítás a gombbal, vagy 60 mp után automatkusan A nap megerősítéséhez nyomja meg a forgató-nyomógomb -ot. A célnap(ok) vllogva jelennek meg a kjelzőn. Felső cella = másolandó érték Alsó cella = cél válassza k a kívánt értéket. A hét napja: HÉ, KE, SE, CS, PÉ, SO, VA Egész hét: 1-7 Munkanapok: 1-5 Hétvége:

25 UltraGas A fűtés vezérlése 18 A beállítás tárolásához nyomja meg rövden a forgató-nyomógomb -ot. A másolás megtörtént. 19 A következő másolás eljárás célterülete vllogva jelenk meg a kjelzőn. A célterületre az az érték kerül átmásolásra, mnt az előző műveletnél! 20 jelölje k a következő másolás területet. 21 A következő másolás eljárás célterülete vllogva jelenk meg a kjelzőn. Ha tovább másolás szükséges, azonos másolás séma szernt kell eljárna Az üzemmódválasztó gombot nyomja meg a beírt adatok tárolásához. A kjelzőn az alapkjelzés jelenk meg. 25

26 6. A fűtés vezérlése UltraGas Fűtés jelleggörbe Fűtés jelleggörbe (meredekség) A fűtés jelleggörbe a fűtés előremenő hőmérsékletét mutatja a külső hőmérséklet függvényében. A fűtés jelleggörbe beállítását a Hoval szervz végz*. A helységhőmérséklet rövd változtatása a nappal helységhőmérséklet, lletve a csökkentett hőmérséklet beállításán keresztül történk. A fűtés jelleggörbe beállításán csak akkor kell változtatn, ha a kívánt helységhőmérséklet hosszabb fűtés peródus alatt sem érhető el. Javasolt beállítások: Padlófűtés: 0,3-0,8 Radátoros fűtés: 1,0-2,0 Konvektoros fűtés: 1,4-2,0 Fűtés előremenő hőmérséklet Fűtés jelleggörbék meredeksége Külső hőmérséklet Példa: Egy radátoros fűtéshez 1,0-es fűtés jelleggörbe van beállítva. Ebből adódk, hogy -12 C-os külső hőmérsékletnél kb. 52 C-os az előremenő hőmérséklet, amely a kívánt 20 C-ot előállítja. * Informácó : A közvetlen kör fűtés görbéje gyárlag k van kapcsolva. Egy érték beállításával automatkusan aktválódk a közvetlen fűtés kör. 26

27 UltraGas A fűtés vezérlése Fűtés jelleggörbe (meredekség) megváltoztatása Kndulás - alapkjelzés 1 2 A fűtés jelleggörbe - beállítás gombot nyomja meg. 3 4 A FŰTÉSI GÖRBE - felrat jelenk meg; DK vllog. válassza k a kívánt fűtés kört. A Berendezés adata -nál. 5 A tároláshoz nyomja meg a forgató-nyomógomb -ot. 6 7 A kjelzőn a fűtés jelleggörbe meredeksége és a KI felrat vllogva megjelenk, ha a kválasztott fűtés kör nncs csatlakoztatva. A forgató-nyomógomb elforgatásával válassza k a kívánt fűtés jelleggörbét (meredekséget). 8 9 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn megjelenk a kválasztott fűtés jelleggörbe (meredekség). 27

28 6. A fűtés vezérlése UltraGas tovább fűtőkörök állíthatók be... 1 A FŰTÉSI GÖRBE felrat jelenk meg smét. Például KK (vllogva). 2 3 Az üzemmódválasztó gombot nyomja meg a beírt adatok tárolásához. A kjelzőn az alapkjelzés jelenk meg. 6.9 Használat-melegvíz HMV-hőmérséklet beállítása Kndulás - alapkjelzés 1 2 Nyomja meg a kívánt HMV-hőmérséklet gombot. A kjelzőn vllogva jelenk meg a pllanatnylag beállított HMV-hőmérséklet. 3 állítsa be a kívánt melegvízhőmérsékletet. Beállítás tartomány: C Gyár beállítás: 60 C 4 A kívánt HMV-hőmérséklet vllogva jelenk meg. 5 6 A beállított hőmérséklet tárolásához nyomja meg a kívánt HMVhőmérséklet gombot. 28

29 UltraGas A fűtés vezérlése Kéz HMV-utántöltés Nagyobb használatmelegvíz-gény esetén a HMV-termelő rövd dő alatt felfűthető. Az utántöltés a beállított nappal HMV-hőmérsékleten történk. Kndulás - alapkjelzés 1 2 A kívánt HMV-hőmérséklet gombot nyomja meg mnmum 3 mp-g. A HMV utántöltés dő megjelenk a kjelzőn; a percjelző vllog. 3 állítsa be a kívánt utántöltés dőt. Beállítás tartomány: perc. 4 5 A beállítás tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn megjelenk a kválasztott utántöltés dő. Az utántöltés befejezésekor a kjelzés eltűnk. 6 29

30 6. A fűtés vezérlése UltraGas Takarékos HMV-üzem (csökkentett hőmérséklet) Kndulás - alapkjelzés 1 Nyomja meg a forgató-nyomógomb -ot mnmum 3 mp-g. 2 A kjelzőn vllogva megjelenk az IDŐPROGRAM felrat. 3 válassza k a HMV felratot. Beállítás tartomány: perc. 4 A HMV felrat vllogva jelenk meg a képernyőn. 5 6 Kválasztáshoz nyomja meg a forgató-nyomógomb -ot. A HMV felrat még egyszer vllogva megjelenk. A kjelzett hőmérséklet azonos a beállított csökkentett HMV-hőmérséklettel. 7 8 Továbblépéshez nyomja meg a forgató-nyomógomb -ot 30

31 UltraGas A fűtés vezérlése A kjelzőn vllog az éjszaka csökkentett HMV-hőmérséklet. 9 válassza k a kívánt hőmérsékletet. 10 A beállítás tárolásához nyomja meg a forgató-nyomógomb -ot. 11 Nyomja meg az üzemmódválasztó gombot. A kjelző az alapkjelzésre vált

32 6. A fűtés vezérlése UltraGas Tovább beállítások Pontos dő beállítása Végezze el a Csökkentett HMV-hőmérséklet fejezet 1-3 pontjának lépéset a 30. oldalról! válassza k az dő-dátum -ot. 4 A kjelzőn vllogva megjelenk az IDŐ-DÁTUM felrat. 5 6 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllogva megjelenk az IDŐ felrat. 7 8 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A pontos dő vllogva jelenk meg. 9 válassza k a pontos dőt A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. Vsszatérés az nduláshoz és a beállított érték tárolása a nyomógombbal. Tovább beállítások előhívása a forgató-nyomógomb elfordításával.

33 UltraGas A fűtés vezérlése Dátum beállítása 12 Az ÉV felrat vllogva jelenk meg a kjelzőn - nyomja meg a forgatónyomógomb -ot. Az évszám módosítása a forgató-nyomógomb elforgatásával - nyomja meg. A Pontos dő beállítása fejezet folytatása (32.oldal) 13 A NAP..HÓNAP felrat megjelenk vllogva - nyomja meg. módosítsa a napot, hónapot - majd nyomja meg. Vsszatérés az nduláshoz és a beállított érték tárolása a nyomógombbal. Tovább beállítások előhívása a forgató-nyomógomb elfordításával Átváltás nyár/tél dőszámításra 14 A TÉL/NYÁR IDŐ felrat vllogva jelenk meg a kjelzőn - nyomja meg a forgató-nyomógomb -ot. A T/Ny (tél-nyár) átváltás (BE, KI) a forgató-nyomógomb elforgatásával történk - nyomja meg. A Dátum beállítása fejezet folytatása (33.oldal) 15 Az üzemmódválasztó gombot nyomja meg a beállított nyár/tél dőszámítás megerősítéséhez és az alapkjelzésre történő vsszatéréshez. 33

34 6. A fűtés vezérlése UltraGas Nyelv beállítása Végezze el a Csökkentett HMV-hőmérséklet fejezet 1-3. pontjának lépéset (30. oldal)! A szabályozórendszer már az első be kapcsolásnál rákérdez a használn kívánt nyelvre, amely az üzem deje alatt s átállítható. 4 válassza k a kjelzőn a RENDSZER felratot. A kjelzőn vllogva megjelenk a RENDSZER felrat. 5 6 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllogva megjelenk a NYELV felrat. 7 8 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot A kjelzőn a nyelvválasztás mellett megjelenk a nyelv vllogó rövdítése s. válassza k a kívánt nyelvet, és megnyomásával tárolja az értéket. CZ = cseh H = magyar PL = lengyel RO = román Az üzemmódválasztó gombot nyomja meg a beállítások végleges tárolásához és az alapkjelzésre történő vsszatéréshez.

35 UltraGas A fűtés vezérlése Gyár beállítások vsszaállítása - saját programok törlése Ezzel a funkcóval az összes gyár beállítás vsszaállítható. Végezze el a Csökkentett HMV-hőmérséklet fejezet 1-3. pontjának lépéset a 30. oldalon leírtak szernt! 4 A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllogva jelennek meg a DK betűk. 5 válassza k a gyár programok felratot. 6 A gyár program felrat vllogva jelenk meg a kjelzőn. 7 Kválasztáshoz nyomja meg a forgató-nyomógomb -ot. 8 A kjelzőn vllogva jelenk meg a DK felrat. 9 válassza k a kívánt fűtés kört

36 6. A fűtés vezérlése UltraGas A kválasztott értékek tárolásához nyomja meg a forgató-nyomógomb -ot. A RESET / DK felrat jelenk meg a kjelzőn. 12 Nyomja meg a forgató-nyomógomb -ot mnmum 3 mp-g. 13 Megerősítésként a RESET / OK felrat jelenk meg a kjelzőn Nyomja meg az üzemmód vá lasztó gombot a gyár beállítások vszszaállításához és az alapkjelzésre történő vsszatéréshez. 36

37 UltraGas A fűtés vezérlése Kéz üzem A következő nformácók csak fűtés szakemberek részére szolgálnak Ez a nyomógomb az emsszóméréshez s alkalmas, ha csak rövd deg nyomja meg. - lásd: Szerelés útmutató; Tüzelésellenőrző A legtöbb szvattyú behatárolás nélkül üzemel. A rendelkezésre álló szelepek segédenerga nélkül kapcsolnak és a hőgénynek megfelelően kézzel működtethetők. Fgyelem: - A HMV-hőmérséklet elérhet a beállított kazánhőmérsékletet. Túl magas beállított hőmérséklet esetén forrázás veszély! - A padlófűtés rendszer kéz üzem alatt túlfűtés védelmére tegye meg a megfelelő bztonság lépéseket (pl.: merülőtermosztát a szvattyú lekapcsolásához). Kéz üzem Nyomja > 5 mp-g azonnal befejezés Reakcók kéz üzemnél - A kívánt kazánhőmérséklet a forgató-nyomógomb elforgatásával állítsa be! - Mnden fűtés szvattyú BE - A keverő árammentes kéz beállítás szükséges! - Ügyeljen a felület fűtés maxmálsan megengedett hőmérsékletére! - A HMV-hőmérséklet elér a beállított maxmáls HMV-hőmérsékletet (szervzsznt standard 65 C). Utalás: Az üzemmódválasztó gomb rövd megnyomásával mnd a kéz üzemmód, mnd az emsszómérés-mód bármkor elhagyható (vsszaugrás az alapkjelzéshez). 37

38 6. A fűtés vezérlése UltraGas Zavarjelzések A szabályozókészülék bármely üzemzavart egy hozzá tartozó hbakóddal jelez. A víznyomás alacsony Ha a kjelzőn ez a kód jelenk meg, sürgősen töltsön vzet a rendszerbe, amíg a kazán még üzemképes. Víz utántöltése Ha a kjelzőn ez a kód jelenk meg, sürgősen töltsön vzet a rendszerbe, lletve értesítse fűtésszerelőjét (8. fejezet) (lásd pont) Kapcsolótáblabztosíték Hálózat kapcsoló és égő-zavarjelző lámpa Zavartörlő Pattntós fedél a rövdített kezelés útmutatóval Ha a kjelzőn az ERROR felrat megjelenk, nyomja meg a pattntós fedél alatt zavartörlő gombot. Ha ez gyakran előfordul, értesítse a vevőszolgálatot. Példa érzékelő-zavarjelzéséhez (rövdzár vagy szakadás) Hbakód 10-20, ndex 0 vagy 1 Példa hőtermelés-zavarjelzésekhez (kapcsolás állapot) Hbakód 30-40, ndex 2-5 Példa logka zavarjelzésekhez (szabályozás funkcók) Hbakód 50-60, ndex 2-4 Példa adatbusz-zavarjelzésekhez (címhbás adatbusz) Hbakód 70, ndex 0 vagy 1 38

39 UltraGas A fűtés vezérlése A maxmáls kazánhőmérséklet megváltoztatása A maxmáls kazánhőmérséklet megváltoztatását csak szakember végezhet. Kndulás - alapkjelzés 1 2 Nyomja meg a forgató-nyomógomb -ot mnmum 3 mp-g. A kjelzőn vllogva megjelenk az dőprogram felrat. 3 4 Forgassa el a forgató-nyomógomb -ot a TÜZELŐAUTOM. felrat megjelenéség. A TÜZELŐAUTOM. felrat vllogva jelenk meg a kjelzőn. 5 6 Nyomja meg a forgató-nyomógomb -ot a kválasztott értékek tárolásához. Az INFORMÁCIÓ felrat vllogva jelenk meg. 7 Forgassa el a forgató-nyomógomb -ot a PARAMÉTER felrat megjelenéség. 8 39

40 6. A fűtés vezérlése UltraGas A PARAMÉTER felrat vllogva jelenk meg a képernyőn Nyomja meg a forgató-nyomógomb -ot a kválasztott értékek tárolásához. 11 A kjelzőn vllogva megjelenk a PARAMÉTER 02 felrat. A beállított maxmáls hőmérséklet leolvasása. 12 A kválasztott érték megváltoztatásához nyomja meg a forgató-nyomógomb -ot. A kjelzőn vllogva megjelenk a beállított hőmérséklet. 13 Változtassa meg az értéket. 14 Tárolja

41 UltraGas A fűtés vezérlése 6.11 Berendezés-nformácók Hőmérsékletekre és fűtőkörökre vonatkozó nformácós nyomógomb Valós értékek Külső hőmérséklet Kazán bekapcsolások (1-es fokozat) balra tekerve jobbra tekerve Kazánhőmérséklet Kazán üzemórák (1-es fokozat) Füstgáz A kjelzett hőmérsékletértékek a pllanatny valós értékek. A mndenkor beállított értékek kjelzése a forgató-nyomógomb nyomva tartásával jelennek meg. Modulácó Víznyomás Meghatározott esetekben a kjelzőn járulékos nformácók s megjeleníthetők. Csak helységérzékelővel szerelt rendszernél: - helységhőmérséklet közvetlen fűtés kör - helységhőmérséklet 1-es kevertkör - helységhőmérséklet 2-es kevertkör Ha csak 2-fokozatú üzemmód van: - hőtermelés üzemórák (2-es fokozat) - hőtermelés bekapcsolások (2-es fokozat) Előremenő hőmérséklet HMVhőmérséklet Vssza az alapkjelzéshez: az gombot rövden nyomja meg 41

42 6. A fűtés vezérlése UltraGas Egyed kjelzések Jégkrstály-szmbólum: berendezés-fagyvédelem aktív Napernyő-szmbólum: nyár lekapcsolás aktív (a fűtés kkapcsolva, a használat-melegvíz a program szernt) Tartozékok kívánság szernt Beltér egység RS-T A fűtőkörönként csatlakoztatható RS-T beltér egységgel a körönként decentralzált felügyelet és beavatkozhatóság a kezelés komfortot jelentősen megnövel. Ebből kfolyólag a központ készülék vezérlő és szabályozó funkcó csak a beltér egységgel aktválhatók. Ide tartoznak többek között: - optmalzálás funkcók - fűtés jelleggörbék automatkus adaptácója. A berendezés-specfkus hőmérsékletadatok és kapcsolás dők a kezelőszervek által lehívhatók, megváltoztathatók és egyén berendezésprogramok készíthetők. A beltér egység és a kazánvezérlés kezelése megegyezk. RFF-T távvezérlő készülék helység-érzékelővel Ez a kegészítő készülék mér az aktuáls helységhőmérsékletet és lehetővé tesz a kívánt helységhőmérséklet korrekcóját. A beépített üzemmódkapcsolók a folyamatos, lletve a csökkentett fűtést vagy a központ készüléken beállított dőprogram szernt automatkus üzemet teszk lehetővé. 42

43 UltraGas Csekklsta esetleges zavaroknál 7. Csekklsta esetleges zavaroknál Zavar Ellenőrzés/ok Kezelés oldal Gázkazán - Van-e áram - Ellenőrzze a bztosítékokat nem ndul Kapcsolja be a főkapcsolót - Nytva van-e a gázcsap - Nyssa k - Vlágít-e a pros zavarjelző lámpa - Nyomja meg a zavartörlő gombot 13 - Értesítse a vevőszolgálatot 12-es pont - Van-e gáz - Érdeklődjön a gázműveknél - Túl alacsony vagy 38 túl magas-e a víznyomás es fejezet Radátorok - A reteszek a fűtés előremenőben - Nyssa k nem és vsszatérőben nytva vannak-e melegek - A főkapcsoló be van-e - Kapcsolja be 12 kapcsolva 1-es pont - A TopTronc T dőprogramja - Ellenőrzze a fűtésszabályozó 20 helyesen lett-e beállítva kezelés útmutatója szernt - A vízsznt és a víznyomás - Töltse után a rendszert és légtelenítsen 8 megfelelő-e 5.1-es fejezet - A radátorszelepek nytva vannak-e - Nyssa k - A fűtés kerngtető szvattyú - A zárócsavart vegye le nem működk A tengelyvéget csavarhúzóval erőteljesen forgassa meg a forgás benduláság - A keverőszelep nem nyt - Kézzel nyssa k; Értesítse a vevőszolgálatot automatkusan Nncs - A töltőszvattyú nem működk - A zárócsavart vegye le használat- A tengelyvéget csavarhúzóval erőteljesen melegvíz forgassa meg a forgás benduláság - Levegős-e a rendszer - Esetlegesen légtelenítsen kézzel - Az automatkus légtelenítőt kézzel hozza működésbe Fgyeljen a következőkre! Az üzemzavarok ellenőrzésekor mndg tanulmányozza át a fent csekklstát. Ha a hbát nem tudja kezeln, akkor hívja fel fűtésszerelőjét vagy a Hoval-szervzt. 43

44 10. Víznyomás ellenőrzése UltraGas Víznyomás ellenőrzése Túl alacsony víznyomás esetén (a manométeren leolvasható) értesítse a fűtésszerelőt, lletve töltsön vzet a rendszerbe. A fűtés utántöltése A fűtőberendezés fel- és utántöltéséhez használt víz mnősége a 13. fejezetben rögzített vízmnőség rányelvnek feleljen meg. Amennyben a rendelkezésre álló vezetékes víz a VDI 2035 szernt nem alkalmas a berendezés fel-, lletve utántöltésére (nagyon korrózív vagy túl magas vízkőtartalmú), forduljon szakpar céghez. A garanca egyk feltétele a vízmnőség előírások betartása. Utántöltés Állítsa a főkapcsolót O -ra. A fűtés előremenő és vsszatérő elzárószelepeket nyssa k. A kazán elülső burkolatának levételével a töltő és ürítőcsapokat tegye szabaddá. A töltőcsapot tömlővel csatlakoztassa a vízcsaphoz: - a tömlőt előzőleg töltse fel vízzel, hogy ne vgyen be levegőt a rendszerbe - feltöltés után a tömlőt távolítsa el. A feltöltést lassan végezze, a víznyomást a hdrométeren, lletve a manométeren ellenőrzze. Feltöltés után a légtelenítő szelepet rövd deg nyssa k, amíg az összes levegő el nem távozk a rendszerből. 44
