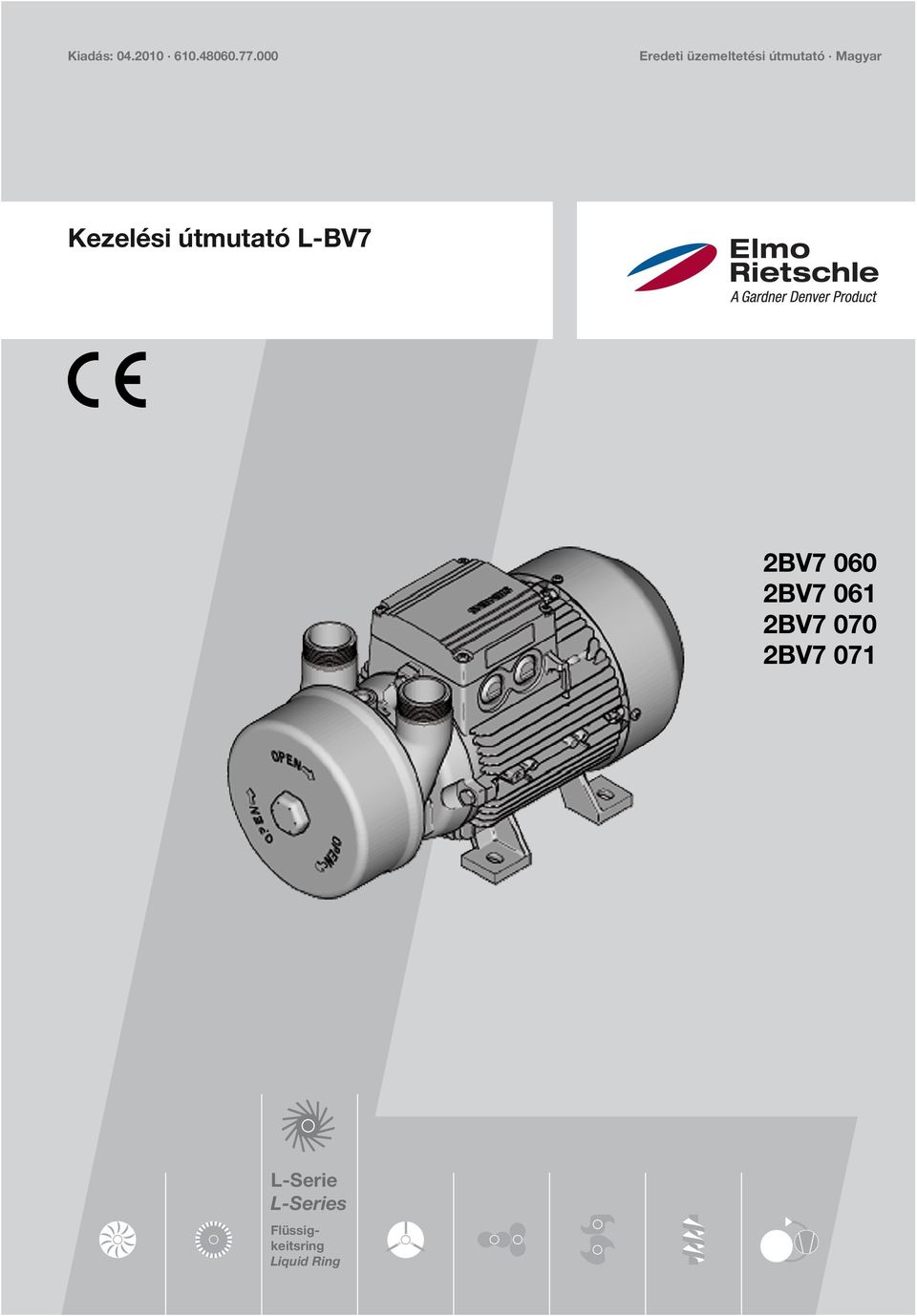

Kezelési útmutató L-BV7 2BV BV BV BV L-Serie L-Series. Flüssigkeitsring. Liquid Ring

Átírás

1 Kiadás: Eredeti üzemeltetési útmutató Magyar Kezelési útmutató L-BV7 2BV BV BV BV7 071 L-Serie L-Series Flüssigkeitsring Liquid Ring

2 2010 Gardner Denver Deutschland GmbH Industriestraße Bad Neustadt Germany Ennek a dokumentumnak a továbbadása valamint sokszorosítása, kiegészítése és / vagy feldolgozása, értékesítése és tartalmának közlése tilos, amennyiben azt kifejezetten nem engedélyezzük. Ezen tiltást sértõ cselekmények kártérítési kötelezettséget vonnak maguk után. A szabadalom bejegyzésre, használati mintaoltalom- vagy ipar/kereskedelmi mintára vonatkozó bejegyzés joga fenntartva.

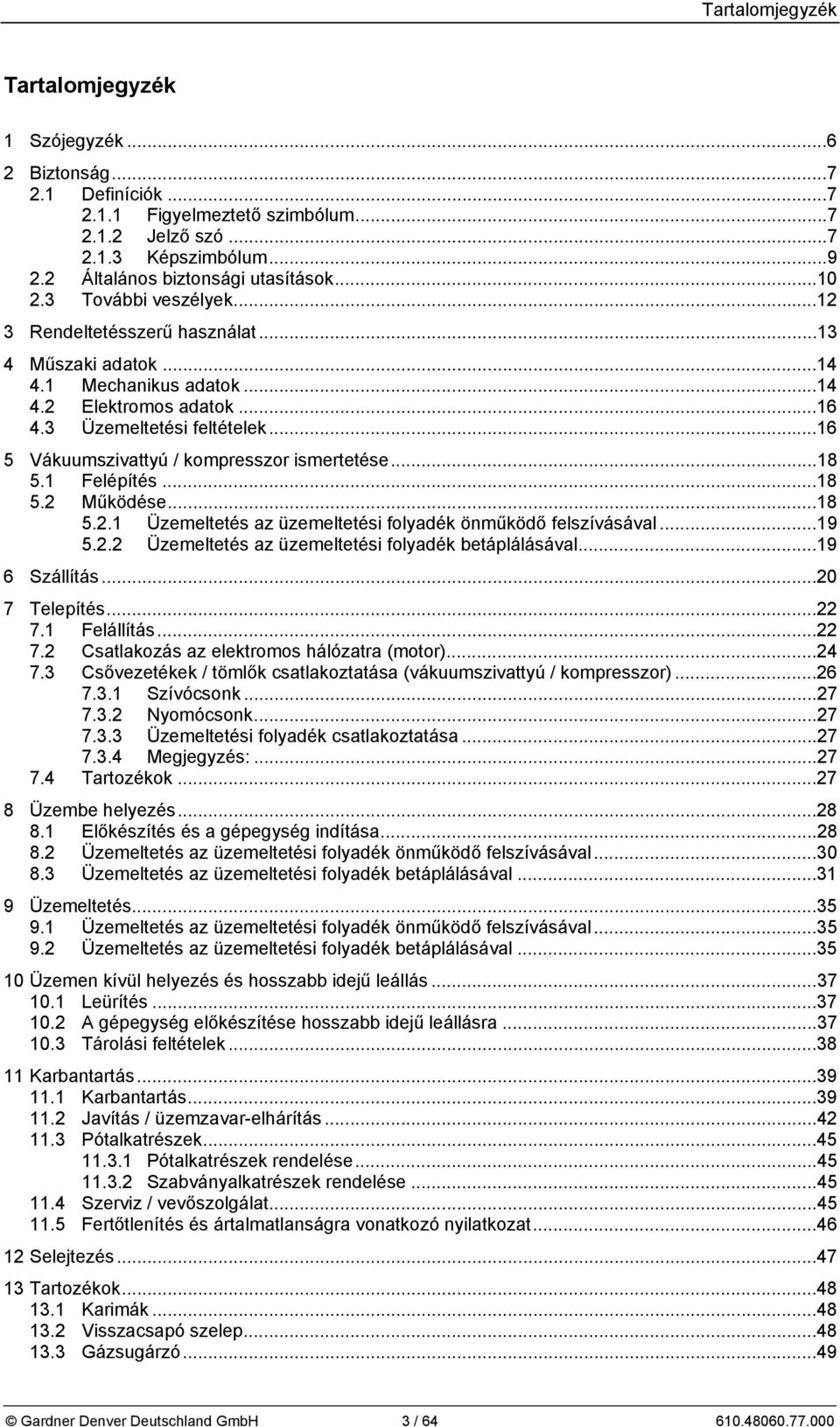

3 Tartalomjegyzék Tartalomjegyzék 1 Szójegyzék Biztonság Definíciók Figyelmeztető szimbólum Jelző szó Képszimbólum Általános biztonsági utasítások További veszélyek Rendeltetésszerű használat Műszaki adatok Mechanikus adatok Elektromos adatok Üzemeltetési feltételek Vákuumszivattyú / kompresszor ismertetése Felépítés Működése Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Üzemeltetés az üzemeltetési folyadék betáplálásával Szállítás Telepítés Felállítás Csatlakozás az elektromos hálózatra (motor) Csővezetékek / tömlők csatlakoztatása (vákuumszivattyú / kompresszor) Szívócsonk Nyomócsonk Üzemeltetési folyadék csatlakoztatása Megjegyzés: Tartozékok Üzembe helyezés Előkészítés és a gépegység indítása Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Üzemeltetés az üzemeltetési folyadék betáplálásával Üzemeltetés Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Üzemeltetés az üzemeltetési folyadék betáplálásával Üzemen kívül helyezés és hosszabb idejű leállás Leürítés A gépegység előkészítése hosszabb idejű leállásra Tárolási feltételek Karbantartás Karbantartás Javítás / üzemzavar-elhárítás Pótalkatrészek Pótalkatrészek rendelése Szabványalkatrészek rendelése Szerviz / vevőszolgálat Fertőtlenítés és ártalmatlanságra vonatkozó nyilatkozat Selejtezés Tartozékok Karimák Visszacsapó szelep Gázsugárzó...49 Gardner Denver Deutschland GmbH 3 /

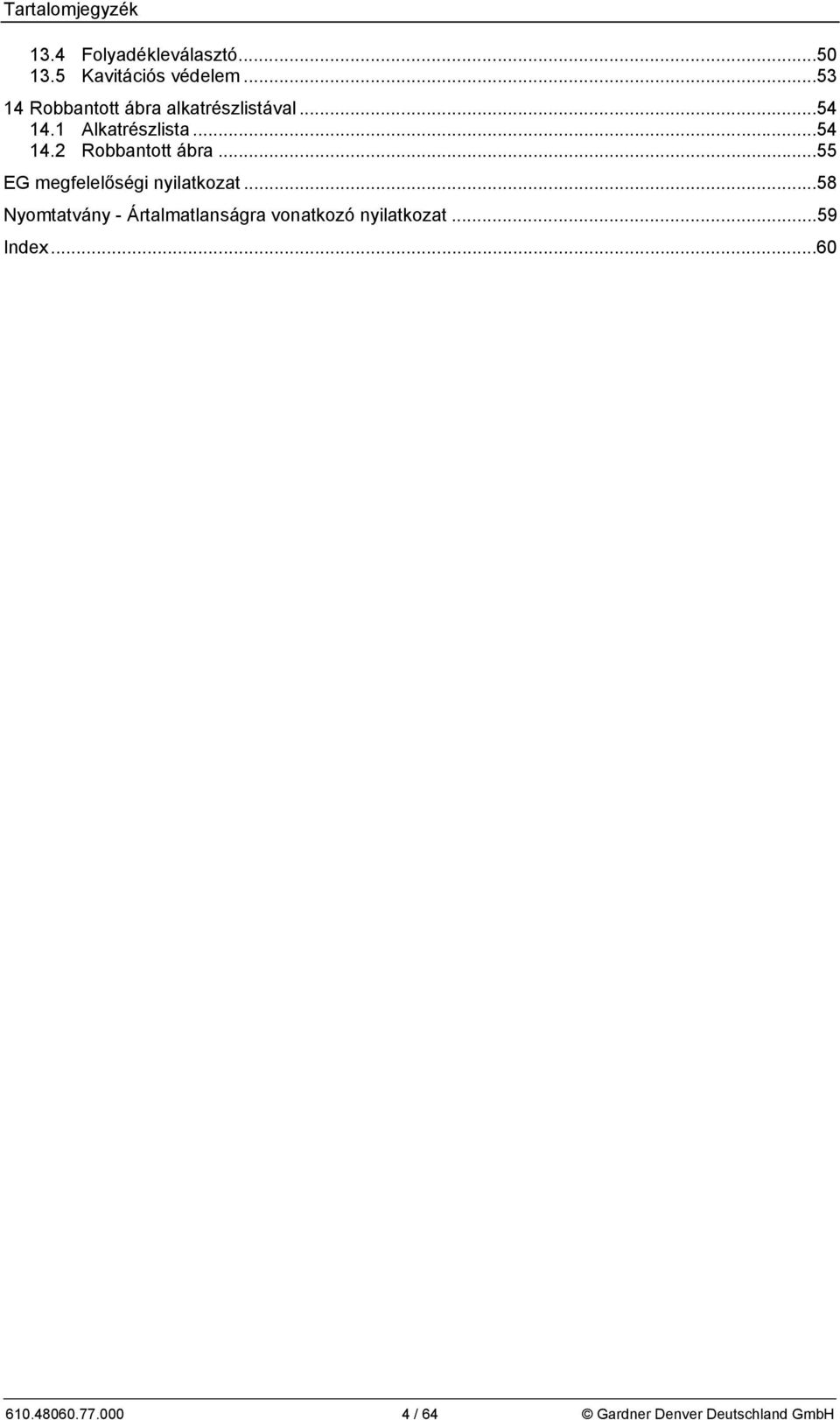

4 Tartalomjegyzék 13.4 Folyadékleválasztó Kavitációs védelem Robbantott ábra alkatrészlistával Alkatrészlista Robbantott ábra...55 EG megfelelőségi nyilatkozat...58 Nyomtatvány - Ártalmatlanságra vonatkozó nyilatkozat...59 Index / 64 Gardner Denver Deutschland GmbH

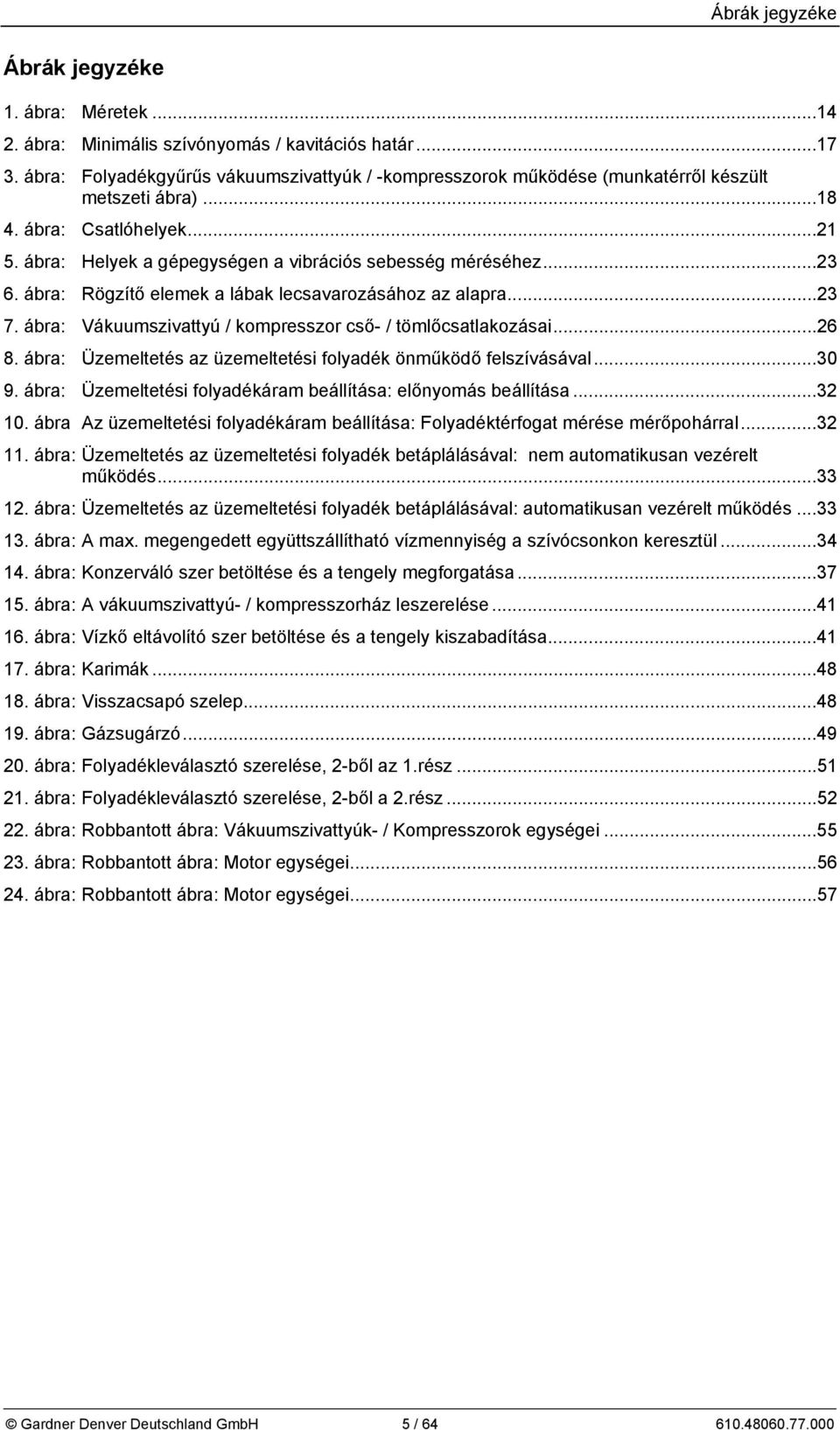

5 Ábrák jegyzéke Ábrák jegyzéke 1. ábra: Méretek ábra: Minimális szívónyomás / kavitációs határ ábra: Folyadékgyűrűs vákuumszivattyúk / -kompresszorok működése (munkatérről készült metszeti ábra) ábra: Csatlóhelyek ábra: Helyek a gépegységen a vibrációs sebesség méréséhez ábra: Rögzítő elemek a lábak lecsavarozásához az alapra ábra: Vákuumszivattyú / kompresszor cső- / tömlőcsatlakozásai ábra: Üzemeltetés az üzemeltetési folyadék önműködő felszívásával ábra: Üzemeltetési folyadékáram beállítása: előnyomás beállítása ábra Az üzemeltetési folyadékáram beállítása: Folyadéktérfogat mérése mérőpohárral ábra: Üzemeltetés az üzemeltetési folyadék betáplálásával: nem automatikusan vezérelt működés ábra: Üzemeltetés az üzemeltetési folyadék betáplálásával: automatikusan vezérelt működés ábra: A max. megengedett együttszállítható vízmennyiség a szívócsonkon keresztül ábra: Konzerváló szer betöltése és a tengely megforgatása ábra: A vákuumszivattyú- / kompresszorház leszerelése ábra: Vízkő eltávolító szer betöltése és a tengely kiszabadítása ábra: Karimák ábra: Visszacsapó szelep ábra: Gázsugárzó ábra: Folyadékleválasztó szerelése, 2-ből az 1.rész ábra: Folyadékleválasztó szerelése, 2-ből a 2.rész ábra: Robbantott ábra: Vákuumszivattyúk- / Kompresszorok egységei ábra: Robbantott ábra: Motor egységei ábra: Robbantott ábra: Motor egységei...57 Gardner Denver Deutschland GmbH 5 /

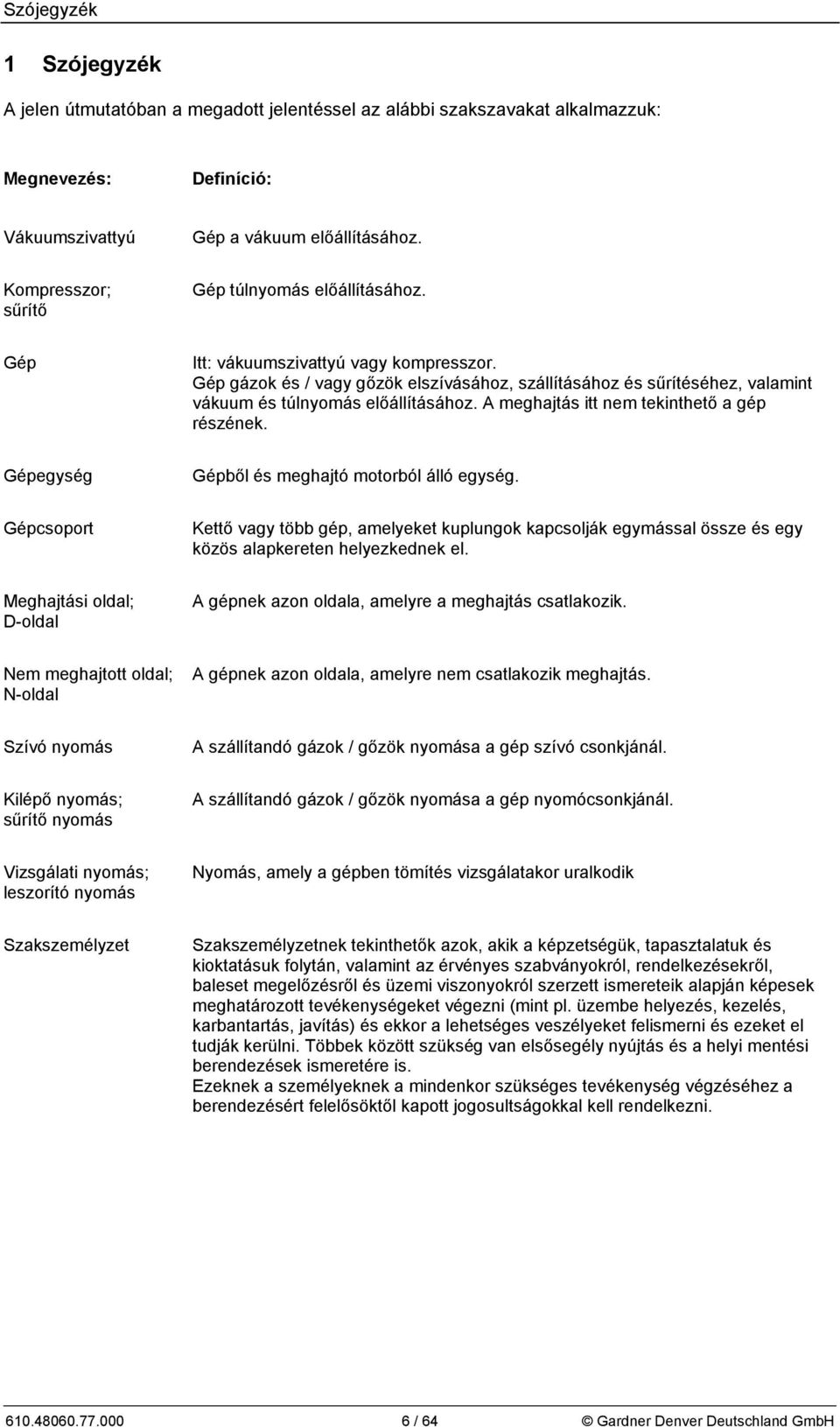

6 Szójegyzék 1 Szójegyzék A jelen útmutatóban a megadott jelentéssel az alábbi szakszavakat alkalmazzuk: Megnevezés: Definíció: Vákuumszivattyú Gép a vákuum előállításához. Kompresszor; sűrítő Gép túlnyomás előállításához. Gép Itt: vákuumszivattyú vagy kompresszor. Gép gázok és / vagy gőzök elszívásához, szállításához és sűrítéséhez, valamint vákuum és túlnyomás előállításához. A meghajtás itt nem tekinthető a gép részének. Gépegység Gépből és meghajtó motorból álló egység. Gépcsoport Kettő vagy több gép, amelyeket kuplungok kapcsolják egymással össze és egy közös alapkereten helyezkednek el. Meghajtási oldal; D-oldal A gépnek azon oldala, amelyre a meghajtás csatlakozik. Nem meghajtott oldal; N-oldal A gépnek azon oldala, amelyre nem csatlakozik meghajtás. Szívó nyomás A szállítandó gázok / gőzök nyomása a gép szívó csonkjánál. Kilépő nyomás; sűrítő nyomás A szállítandó gázok / gőzök nyomása a gép nyomócsonkjánál. Vizsgálati nyomás; leszorító nyomás Nyomás, amely a gépben tömítés vizsgálatakor uralkodik Szakszemélyzet Szakszemélyzetnek tekinthetők azok, akik a képzetségük, tapasztalatuk és kioktatásuk folytán, valamint az érvényes szabványokról, rendelkezésekről, baleset megelőzésről és üzemi viszonyokról szerzett ismereteik alapján képesek meghatározott tevékenységeket végezni (mint pl. üzembe helyezés, kezelés, karbantartás, javítás) és ekkor a lehetséges veszélyeket felismerni és ezeket el tudják kerülni. Többek között szükség van elsősegély nyújtás és a helyi mentési berendezések ismeretére is. Ezeknek a személyeknek a mindenkor szükséges tevékenység végzéséhez a berendezésért felelősöktől kapott jogosultságokkal kell rendelkezni / 64 Gardner Denver Deutschland GmbH

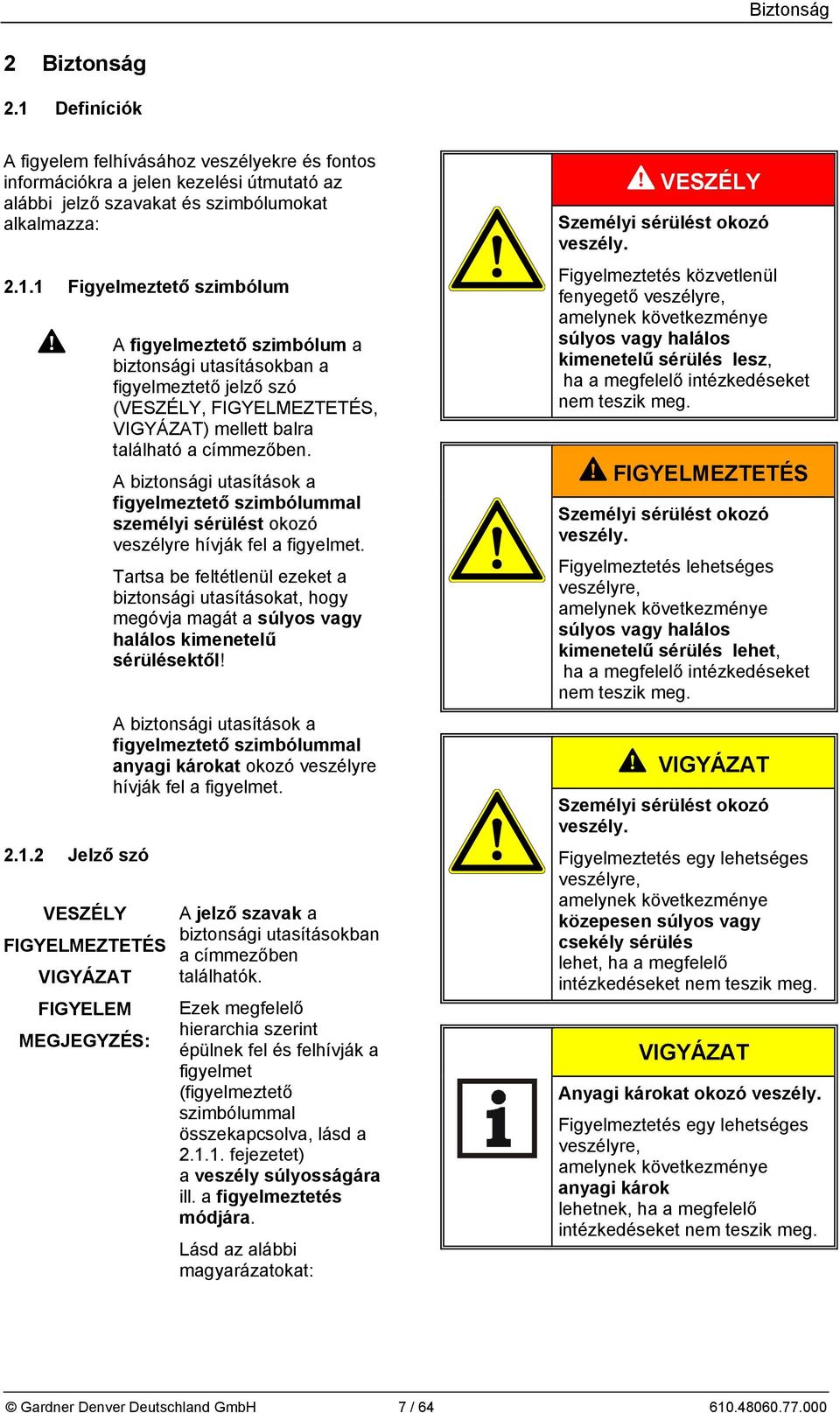

7 Biztonság 2 Biztonság 2.1 Definíciók A figyelem felhívásához veszélyekre és fontos információkra a jelen kezelési útmutató az alábbi jelző szavakat és szimbólumokat alkalmazza: Figyelmeztető szimbólum Jelző szó VESZÉLY VIGYÁZAT FIGYELEM MEGJEGYZÉS: A figyelmeztető szimbólum a biztonsági utasításokban a figyelmeztető jelző szó (VESZÉLY,, VIGYÁZAT) mellett balra található a címmezőben. A biztonsági utasítások a figyelmeztető szimbólummal személyi sérülést okozó veszélyre hívják fel a figyelmet. Tartsa be feltétlenül ezeket a biztonsági utasításokat, hogy megóvja magát a súlyos vagy halálos kimenetelű sérülésektől! A biztonsági utasítások a figyelmeztető szimbólummal anyagi károkat okozó veszélyre hívják fel a figyelmet. A jelző szavak a biztonsági utasításokban a címmezőben találhatók. Ezek megfelelő hierarchia szerint épülnek fel és felhívják a figyelmet (figyelmeztető szimbólummal összekapcsolva, lásd a fejezetet) a veszély súlyosságára ill. a figyelmeztetés módjára. Lásd az alábbi magyarázatokat: VESZÉLY Személyi sérülést okozó veszély. Figyelmeztetés közvetlenül fenyegető veszélyre, amelynek következménye súlyos vagy halálos kimenetelű sérülés lesz, ha a megfelelő intézkedéseket nem teszik meg. Személyi sérülést okozó veszély. Figyelmeztetés lehetséges veszélyre, amelynek következménye súlyos vagy halálos kimenetelű sérülés lehet, ha a megfelelő intézkedéseket nem teszik meg. VIGYÁZAT Személyi sérülést okozó veszély. Figyelmeztetés egy lehetséges veszélyre, amelynek következménye közepesen súlyos vagy csekély sérülés lehet, ha a megfelelő intézkedéseket nem teszik meg. VIGYÁZAT Anyagi károkat okozó veszély. Figyelmeztetés egy lehetséges veszélyre, amelynek következménye anyagi károk lehetnek, ha a megfelelő intézkedéseket nem teszik meg. Gardner Denver Deutschland GmbH 7 /

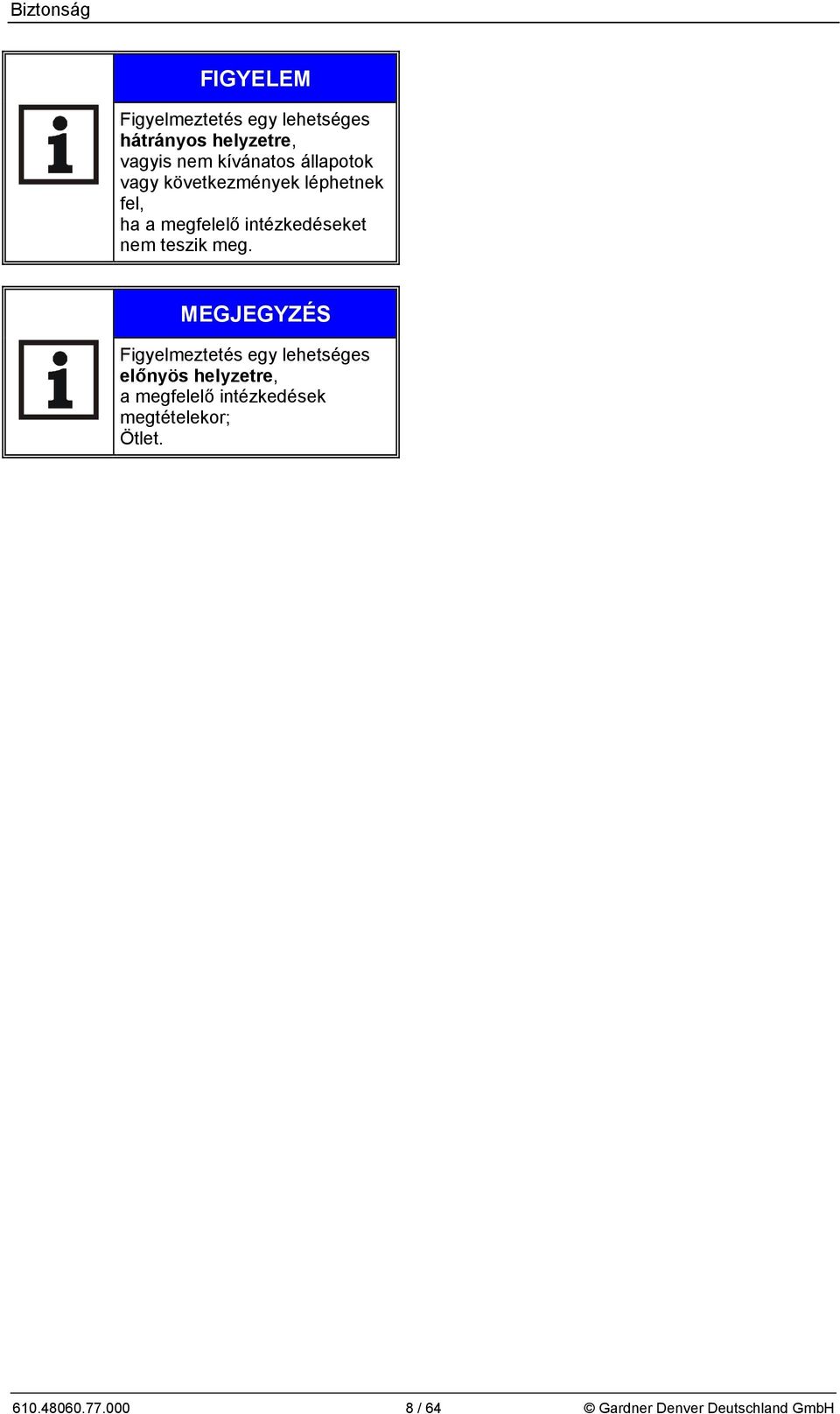

8 Biztonság FIGYELEM Figyelmeztetés egy lehetséges hátrányos helyzetre, vagyis nem kívánatos állapotok vagy következmények léphetnek fel, ha a megfelelő intézkedéseket nem teszik meg. MEGJEGYZÉS Figyelmeztetés egy lehetséges előnyös helyzetre, a megfelelő intézkedések megtételekor; Ötlet / 64 Gardner Denver Deutschland GmbH

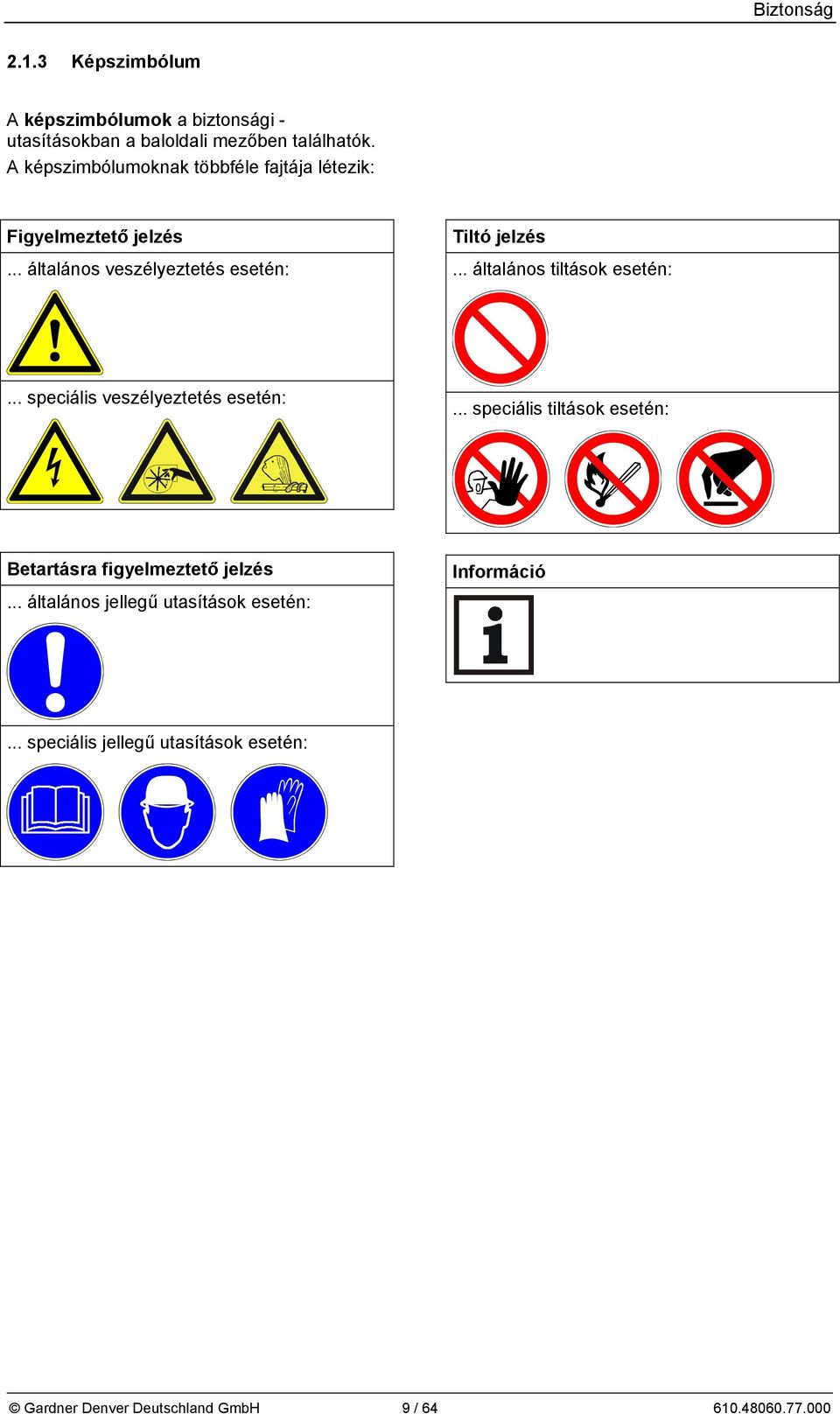

9 Biztonság Képszimbólum A képszimbólumok a biztonsági - utasításokban a baloldali mezőben találhatók. A képszimbólumoknak többféle fajtája létezik: Figyelmeztető jelzés... általános veszélyeztetés esetén: Tiltó jelzés... általános tiltások esetén:... speciális veszélyeztetés esetén:... speciális tiltások esetén: Betartásra figyelmeztető jelzés... általános jellegű utasítások esetén: Információ... speciális jellegű utasítások esetén: Gardner Denver Deutschland GmbH 9 /

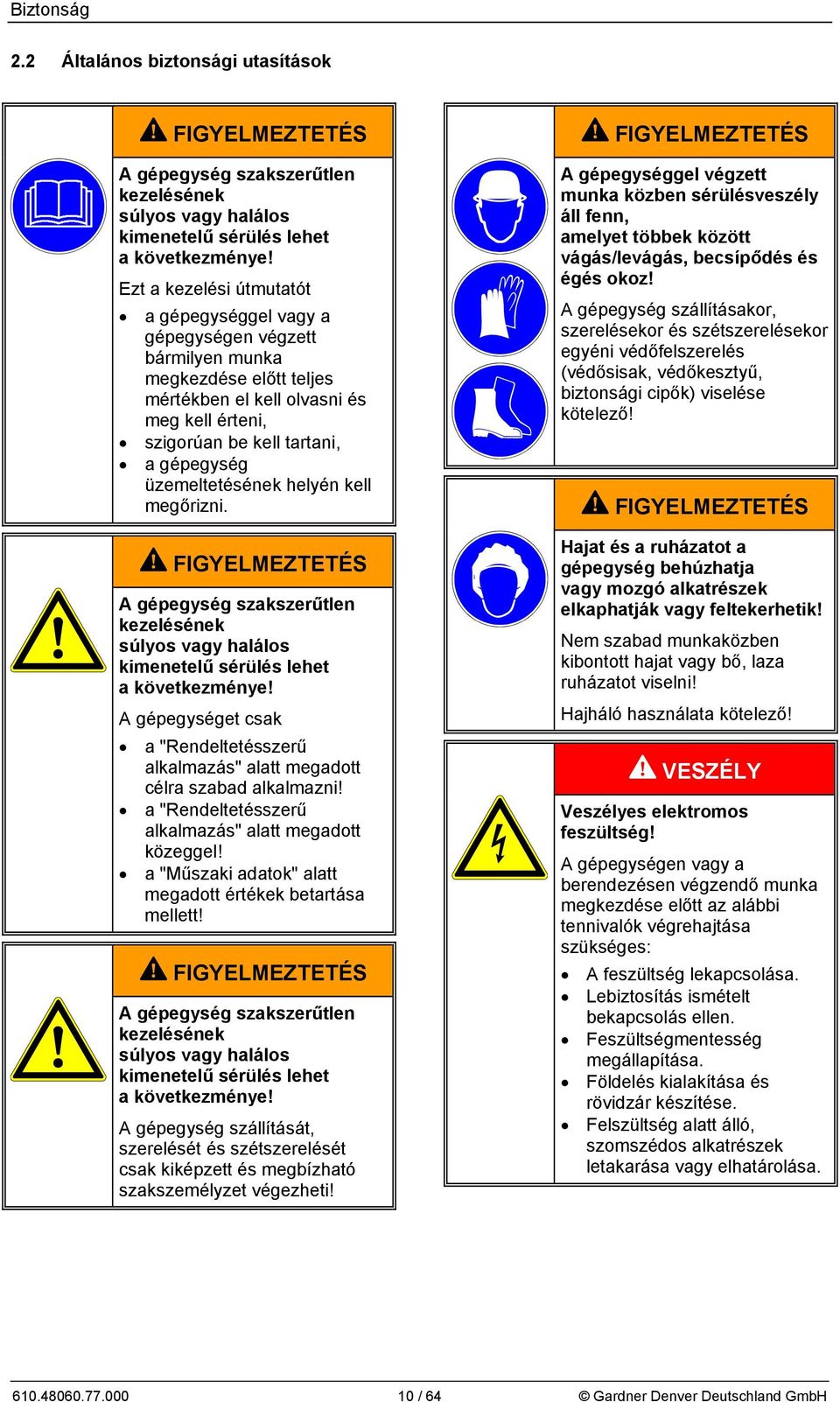

10 Biztonság 2.2 Általános biztonsági utasítások A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! Ezt a kezelési útmutatót a gépegységgel vagy a gépegységen végzett bármilyen munka megkezdése előtt teljes mértékben el kell olvasni és meg kell érteni, szigorúan be kell tartani, a gépegység üzemeltetésének helyén kell megőrizni. A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! A gépegységet csak a "Rendeltetésszerű alkalmazás" alatt megadott célra szabad alkalmazni! a "Rendeltetésszerű alkalmazás" alatt megadott közeggel! a "Műszaki adatok" alatt megadott értékek betartása mellett! A gépegység szakszerűtlen kezelésének súlyos vagy halálos kimenetelű sérülés lehet a következménye! A gépegység szállítását, szerelését és szétszerelését csak kiképzett és megbízható szakszemélyzet végezheti! A gépegységgel végzett munka közben sérülésveszély áll fenn, amelyet többek között vágás/levágás, becsípődés és égés okoz! A gépegység szállításakor, szerelésekor és szétszerelésekor egyéni védőfelszerelés (védősisak, védőkesztyű, biztonsági cipők) viselése kötelező! Hajat és a ruházatot a gépegység behúzhatja vagy mozgó alkatrészek elkaphatják vagy feltekerhetik! Nem szabad munkaközben kibontott hajat vagy bő, laza ruházatot viselni! Hajháló használata kötelező! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása / 64 Gardner Denver Deutschland GmbH

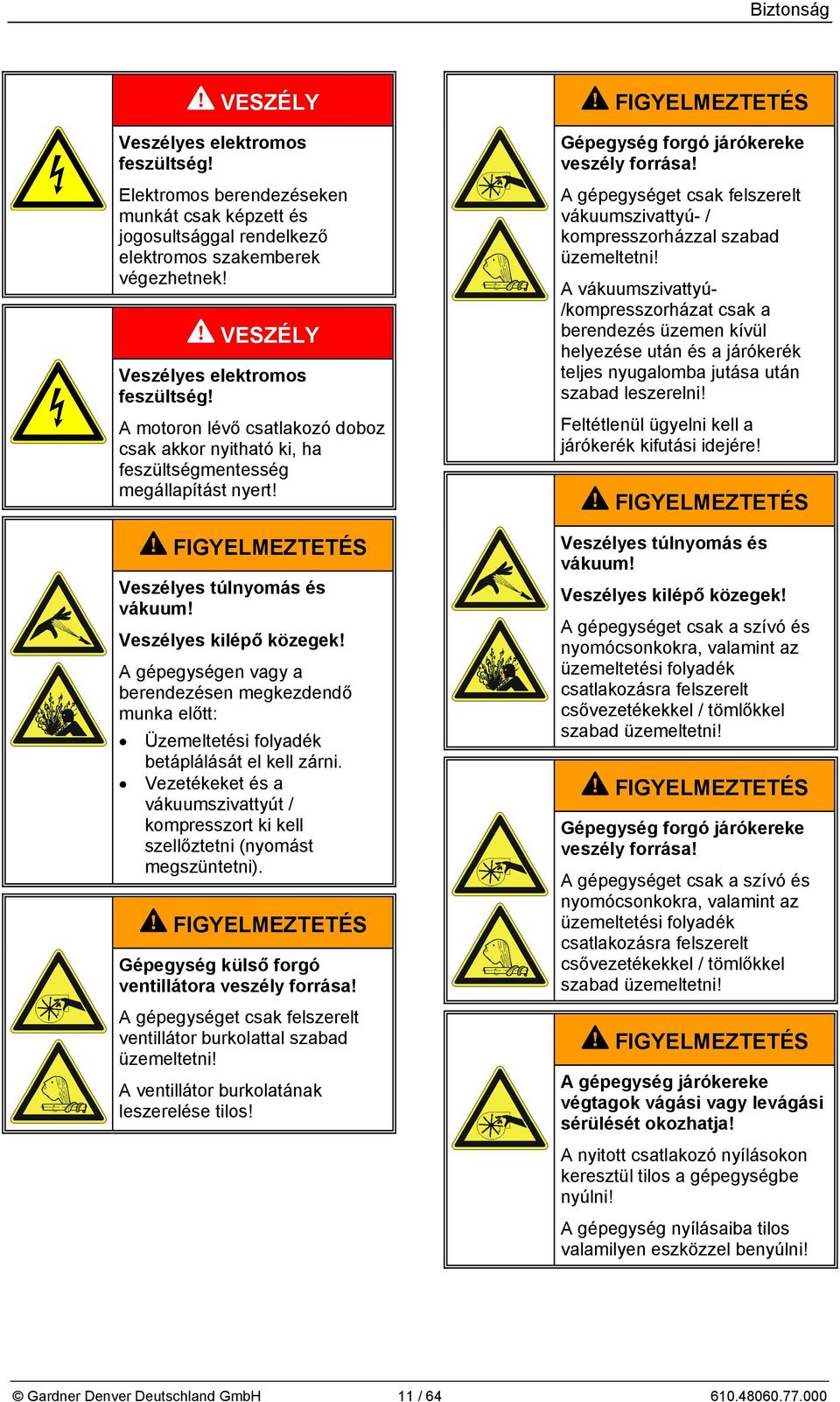

11 Biztonság VESZÉLY Veszélyes elektromos feszültség! Elektromos berendezéseken munkát csak képzett és jogosultsággal rendelkező elektromos szakemberek végezhetnek! VESZÉLY Veszélyes elektromos feszültség! A motoron lévő csatlakozó doboz csak akkor nyitható ki, ha feszültségmentesség megállapítást nyert! Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A gépegységen vagy a berendezésen megkezdendő munka előtt: Üzemeltetési folyadék betáplálását el kell zárni. Vezetékeket és a vákuumszivattyút / kompresszort ki kell szellőztetni (nyomást megszüntetni). Gépegység külső forgó ventillátora veszély forrása! A gépegységet csak felszerelt ventillátor burkolattal szabad üzemeltetni! A ventillátor burkolatának leszerelése tilos! Gépegység forgó járókereke veszély forrása! A gépegységet csak felszerelt vákuumszivattyú- / kompresszorházzal szabad üzemeltetni! A vákuumszivattyú- /kompresszorházat csak a berendezés üzemen kívül helyezése után és a járókerék teljes nyugalomba jutása után szabad leszerelni! Feltétlenül ügyelni kell a járókerék kifutási idejére! Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A gépegységet csak a szívó és nyomócsonkokra, valamint az üzemeltetési folyadék csatlakozásra felszerelt csővezetékekkel / tömlőkkel szabad üzemeltetni! Gépegység forgó járókereke veszély forrása! A gépegységet csak a szívó és nyomócsonkokra, valamint az üzemeltetési folyadék csatlakozásra felszerelt csővezetékekkel / tömlőkkel szabad üzemeltetni! A gépegység járókereke végtagok vágási vagy levágási sérülését okozhatja! A nyitott csatlakozó nyílásokon keresztül tilos a gépegységbe nyúlni! A gépegység nyílásaiba tilos valamilyen eszközzel benyúlni! Gardner Denver Deutschland GmbH 11 /

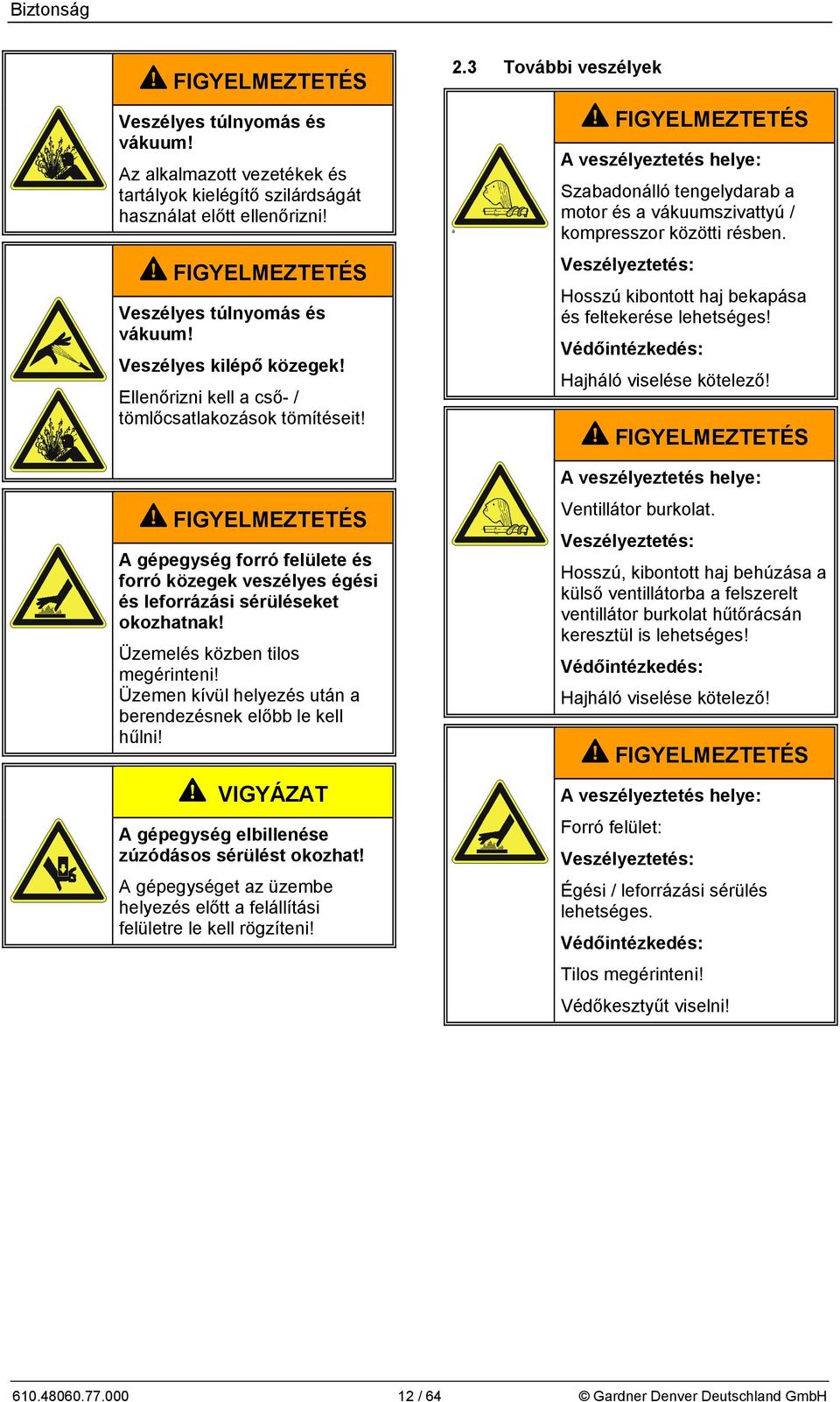

12 Biztonság Veszélyes túlnyomás és vákuum! Az alkalmazott vezetékek és tartályok kielégítő szilárdságát használat előtt ellenőrizni! Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! Ellenőrizni kell a cső- / tömlőcsatlakozások tömítéseit! A gépegység forró felülete és forró közegek veszélyes égési és leforrázási sérüléseket okozhatnak! Üzemelés közben tilos megérinteni! Üzemen kívül helyezés után a berendezésnek előbb le kell hűlni! VIGYÁZAT A gépegység elbillenése zúzódásos sérülést okozhat! A gépegységet az üzembe helyezés előtt a felállítási felületre le kell rögzíteni! 2.3 További veszélyek a A veszélyeztetés helye: Szabadonálló tengelydarab a motor és a vákuumszivattyú / kompresszor közötti résben. Veszélyeztetés: Hosszú kibontott haj bekapása és feltekerése lehetséges! Védőintézkedés: Hajháló viselése kötelező! A veszélyeztetés helye: Ventillátor burkolat. Veszélyeztetés: Hosszú, kibontott haj behúzása a külső ventillátorba a felszerelt ventillátor burkolat hűtőrácsán keresztül is lehetséges! Védőintézkedés: Hajháló viselése kötelező! A veszélyeztetés helye: Forró felület: Veszélyeztetés: Égési / leforrázási sérülés lehetséges. Védőintézkedés: Tilos megérinteni! Védőkesztyűt viselni! / 64 Gardner Denver Deutschland GmbH

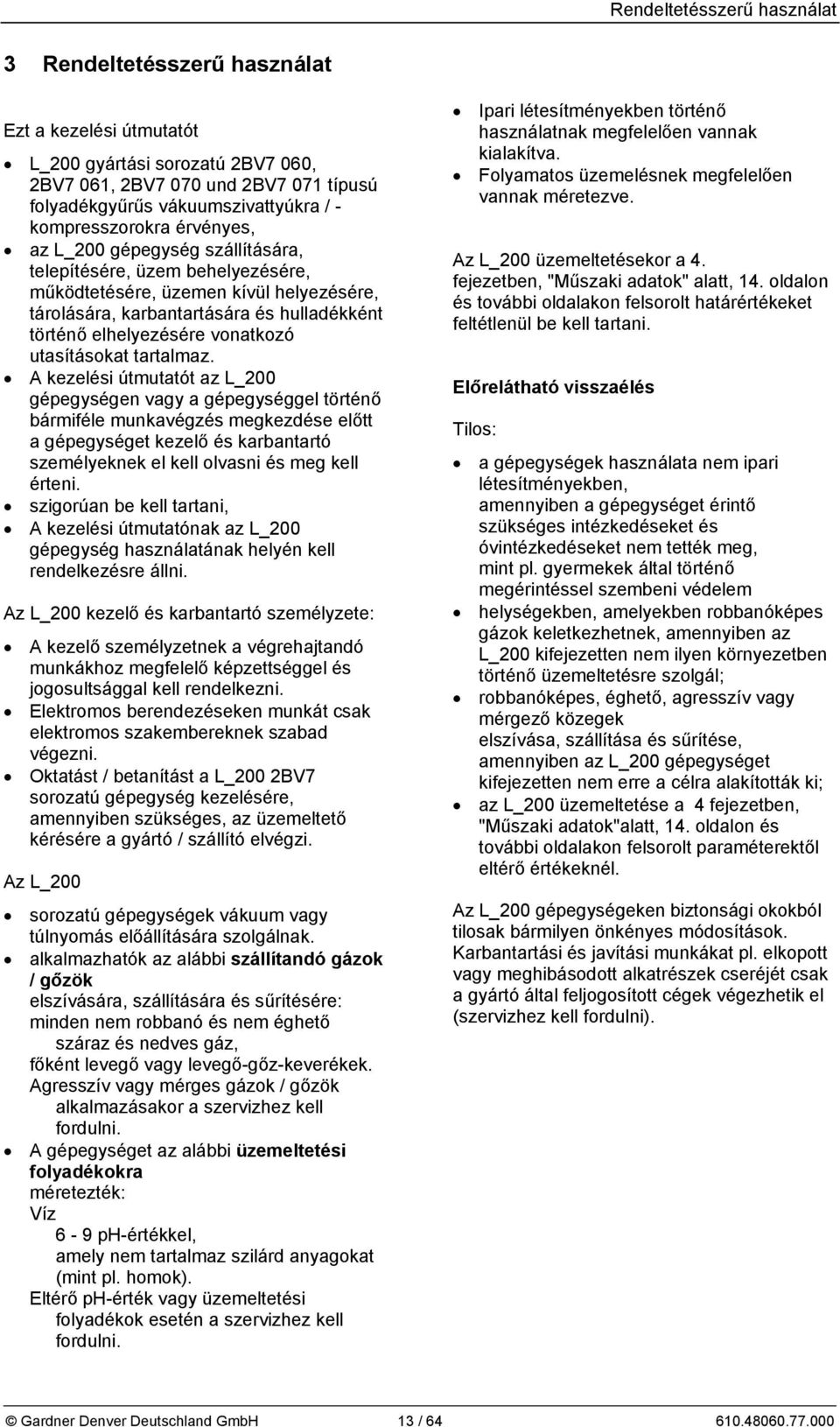

13 Rendeltetésszerű használat 3 Rendeltetésszerű használat Ezt a kezelési útmutatót L_200 gyártási sorozatú 2BV7 060, 2BV7 061, 2BV7 070 und 2BV7 071 típusú folyadékgyűrűs vákuumszivattyúkra / - kompresszorokra érvényes, az L_200 gépegység szállítására, telepítésére, üzem behelyezésére, működtetésére, üzemen kívül helyezésére, tárolására, karbantartására és hulladékként történő elhelyezésére vonatkozó utasításokat tartalmaz. A kezelési útmutatót az L_200 gépegységen vagy a gépegységgel történő bármiféle munkavégzés megkezdése előtt a gépegységet kezelő és karbantartó személyeknek el kell olvasni és meg kell érteni. szigorúan be kell tartani, A kezelési útmutatónak az L_200 gépegység használatának helyén kell rendelkezésre állni. Az L_200 kezelő és karbantartó személyzete: A kezelő személyzetnek a végrehajtandó munkákhoz megfelelő képzettséggel és jogosultsággal kell rendelkezni. Elektromos berendezéseken munkát csak elektromos szakembereknek szabad végezni. Oktatást / betanítást a L_200 2BV7 sorozatú gépegység kezelésére, amennyiben szükséges, az üzemeltető kérésére a gyártó / szállító elvégzi. Az L_200 sorozatú gépegységek vákuum vagy túlnyomás előállítására szolgálnak. alkalmazhatók az alábbi szállítandó gázok / gőzök elszívására, szállítására és sűrítésére: minden nem robbanó és nem éghető száraz és nedves gáz, főként levegő vagy levegő-gőz-keverékek. Agresszív vagy mérges gázok / gőzök alkalmazásakor a szervizhez kell fordulni. A gépegységet az alábbi üzemeltetési folyadékokra méretezték: Víz 6-9 ph-értékkel, amely nem tartalmaz szilárd anyagokat (mint pl. homok). Eltérő ph-érték vagy üzemeltetési folyadékok esetén a szervizhez kell fordulni. Ipari létesítményekben történő használatnak megfelelően vannak kialakítva. Folyamatos üzemelésnek megfelelően vannak méretezve. Az L_200 üzemeltetésekor a 4. fejezetben, "Műszaki adatok" alatt, 14. oldalon és további oldalakon felsorolt határértékeket feltétlenül be kell tartani. Előrelátható visszaélés Tilos: a gépegységek használata nem ipari létesítményekben, amennyiben a gépegységet érintő szükséges intézkedéseket és óvintézkedéseket nem tették meg, mint pl. gyermekek által történő megérintéssel szembeni védelem helységekben, amelyekben robbanóképes gázok keletkezhetnek, amennyiben az L_200 kifejezetten nem ilyen környezetben történő üzemeltetésre szolgál; robbanóképes, éghető, agresszív vagy mérgező közegek elszívása, szállítása és sűrítése, amennyiben az L_200 gépegységet kifejezetten nem erre a célra alakították ki; az L_200 üzemeltetése a 4 fejezetben, "Műszaki adatok"alatt, 14. oldalon és további oldalakon felsorolt paraméterektől eltérő értékeknél. Az L_200 gépegységeken biztonsági okokból tilosak bármilyen önkényes módosítások. Karbantartási és javítási munkákat pl. elkopott vagy meghibásodott alkatrészek cseréjét csak a gyártó által feljogosított cégek végezhetik el (szervizhez kell fordulni). Gardner Denver Deutschland GmbH 13 /

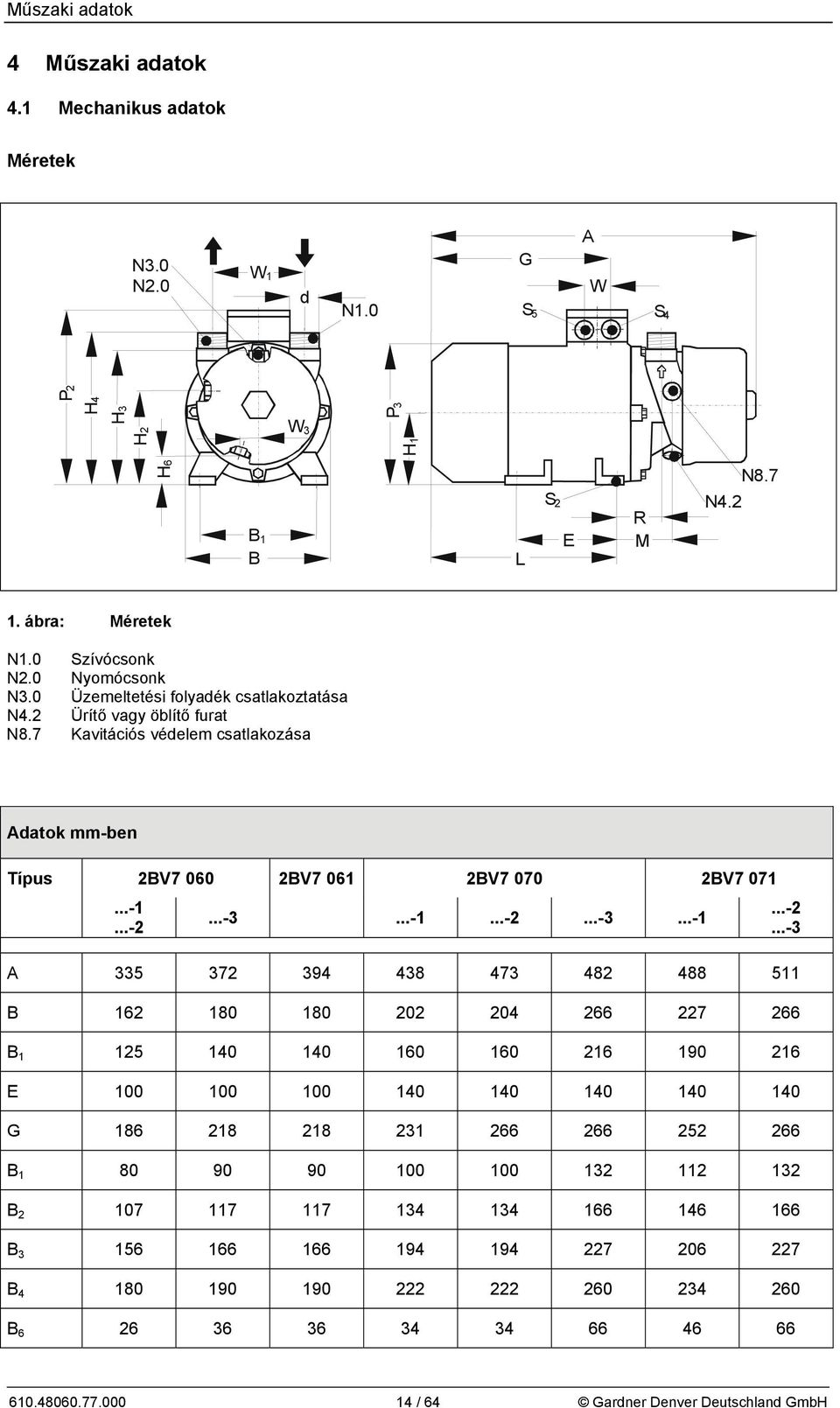

14 Műszaki adatok 4 Műszaki adatok 4.1 Mechanikus adatok Méretek N3.0 N2.0 W 1 d N1.0 G S 5 A W S 4 P2 H4 H3 H2 W 3 P3 H1 H6 B 1 B L N8.7 S 2 R N4.2 E M 1. ábra: Méretek N1.0 Szívócsonk N2.0 Nyomócsonk N3.0 Üzemeltetési folyadék csatlakoztatása N4.2 Ürítő vagy öblítő furat N8.7 Kavitációs védelem csatlakozása Adatok mm-ben Típus 2BV BV BV BV A B B E G B B B B B / 64 Gardner Denver Deutschland GmbH

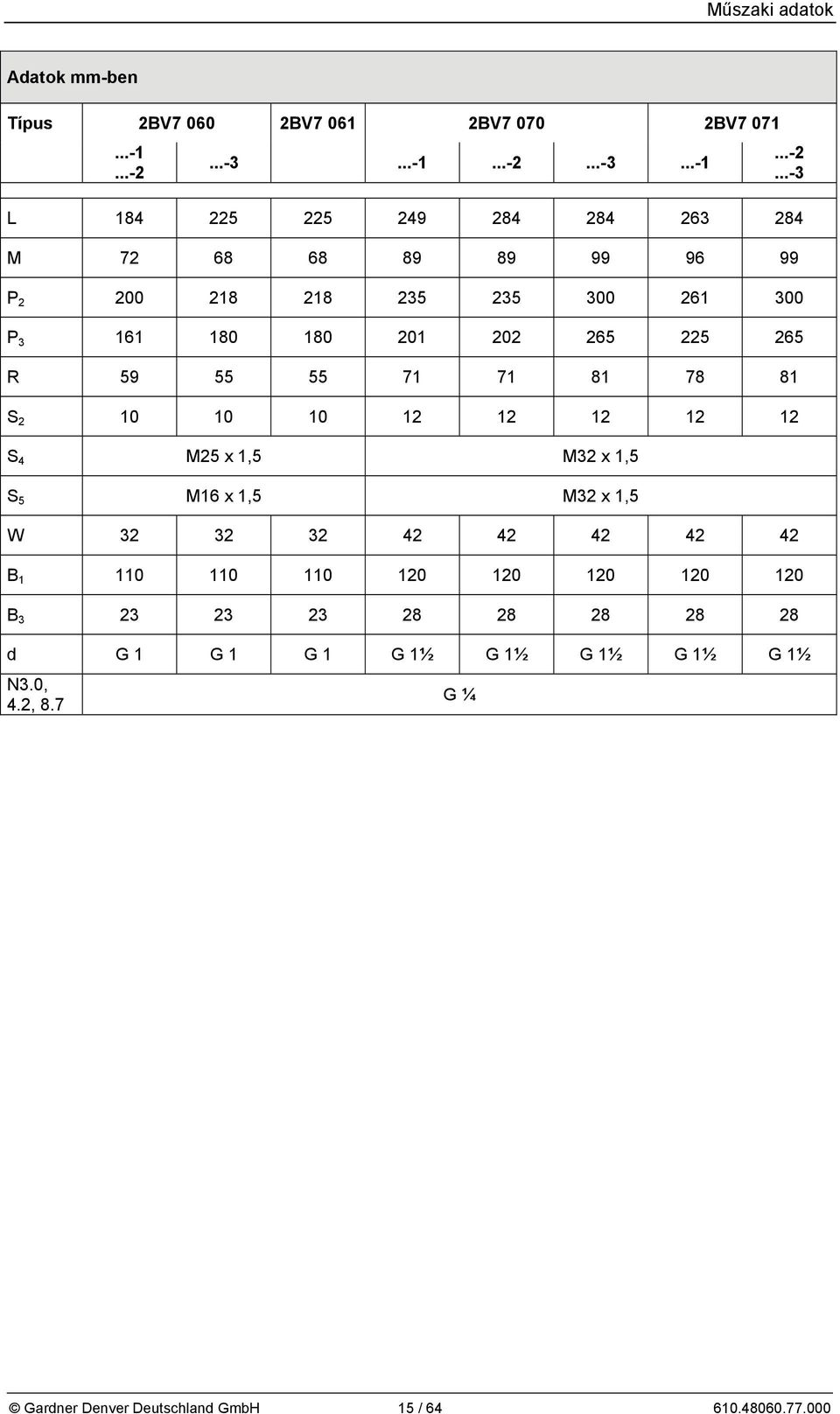

15 Műszaki adatok Adatok mm-ben Típus 2BV BV BV BV L M P P R S S 4 M25 x 1,5 M32 x 1,5 S 5 M16 x 1,5 M32 x 1,5 W B B d G 1 G 1 G 1 G 1½ G 1½ G 1½ G 1½ G 1½ N3.0, 4.2, 8.7 G ¼ Gardner Denver Deutschland GmbH 15 /

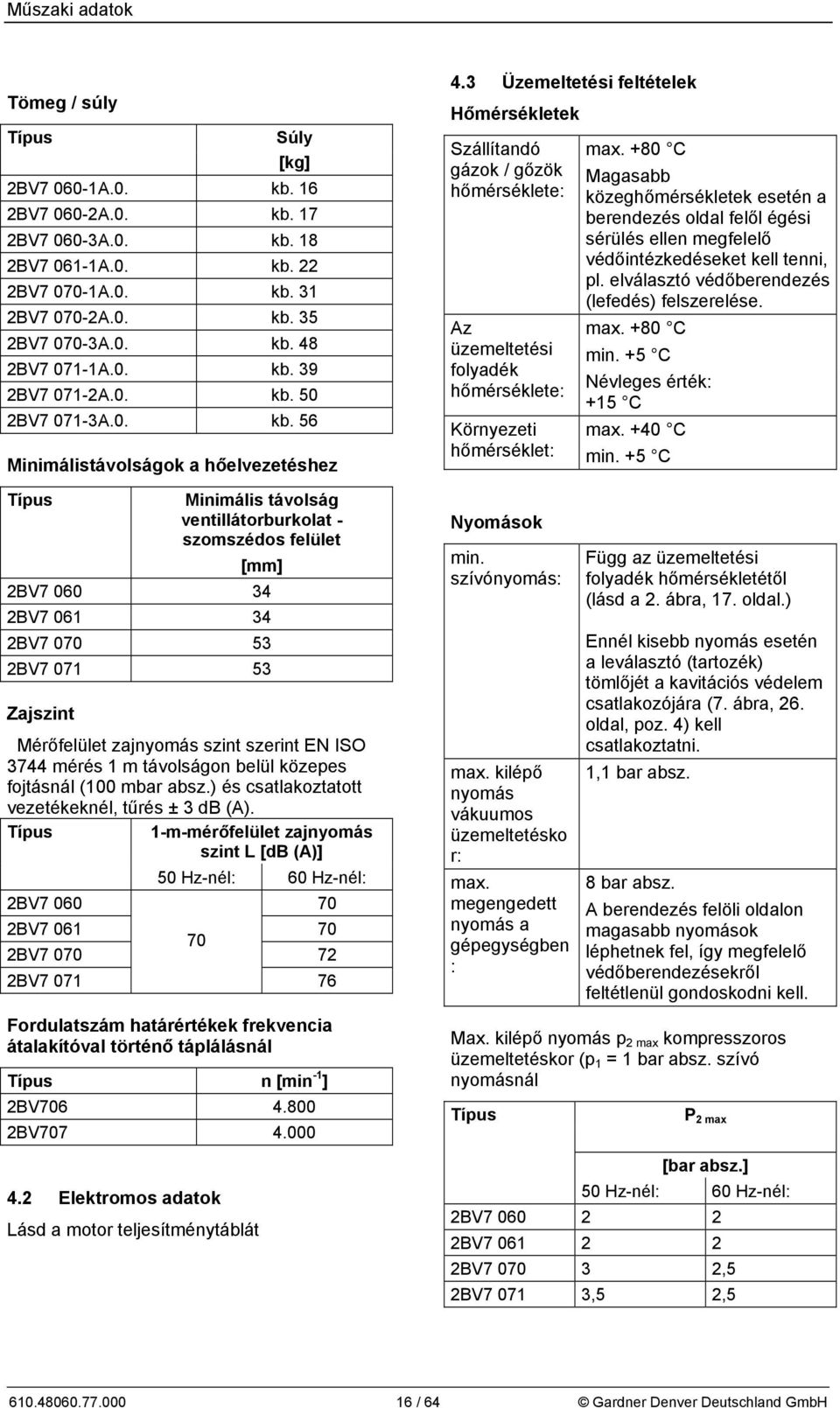

16 Műszaki adatok Tömeg / súly Típus Súly [kg] 2BV A.0. kb. 16 2BV A.0. kb. 17 2BV A.0. kb. 18 2BV A.0. kb. 22 2BV A.0. kb. 31 2BV A.0. kb. 35 2BV A.0. kb. 48 2BV A.0. kb. 39 2BV A.0. kb. 50 2BV A.0. kb. 56 Minimálistávolságok a hőelvezetéshez Típus Minimális távolság ventillátorburkolat - szomszédos felület [mm] 2BV BV BV BV Zajszint Mérőfelület zajnyomás szint szerint EN ISO 3744 mérés 1 m távolságon belül közepes fojtásnál (100 mbar absz.) és csatlakoztatott vezetékeknél, tűrés ± 3 db (A). Típus 1-m-mérőfelület zajnyomás szint L [db (A)] 50 Hz-nél: 60 Hz-nél: 2BV BV BV BV Fordulatszám határértékek frekvencia átalakítóval történő táplálásnál Típus n [min -1 ] 2BV BV Elektromos adatok Lásd a motor teljesítménytáblát 4.3 Üzemeltetési feltételek Hőmérsékletek Szállítandó gázok / gőzök hőmérséklete: Az üzemeltetési folyadék hőmérséklete: max. +80 C Magasabb közeghőmérsékletek esetén a berendezés oldal felől égési sérülés ellen megfelelő védőintézkedéseket kell tenni, pl. elválasztó védőberendezés (lefedés) felszerelése. max. +80 C min. +5 C Névleges érték: +15 C max. +40 C Környezeti hőmérséklet: min. +5 C Nyomások min. szívónyomás: max. kilépő nyomás vákuumos üzemeltetésko r: max. megengedett nyomás a gépegységben : Függ az üzemeltetési folyadék hőmérsékletétől (lásd a 2. ábra, 17. oldal.) Ennél kisebb nyomás esetén a leválasztó (tartozék) tömlőjét a kavitációs védelem csatlakozójára (7. ábra, 26. oldal, poz. 4) kell csatlakoztatni. 1,1 bar absz. 8 bar absz. A berendezés felöli oldalon magasabb nyomások léphetnek fel, így megfelelő védőberendezésekről feltétlenül gondoskodni kell. Max. kilépő nyomás p 2 max kompresszoros üzemeltetéskor (p 1 = 1 bar absz. szívó nyomásnál Típus P 2 max [bar absz.] 50 Hz-nél: 60 Hz-nél: 2BV BV BV ,5 2BV ,5 2, / 64 Gardner Denver Deutschland GmbH

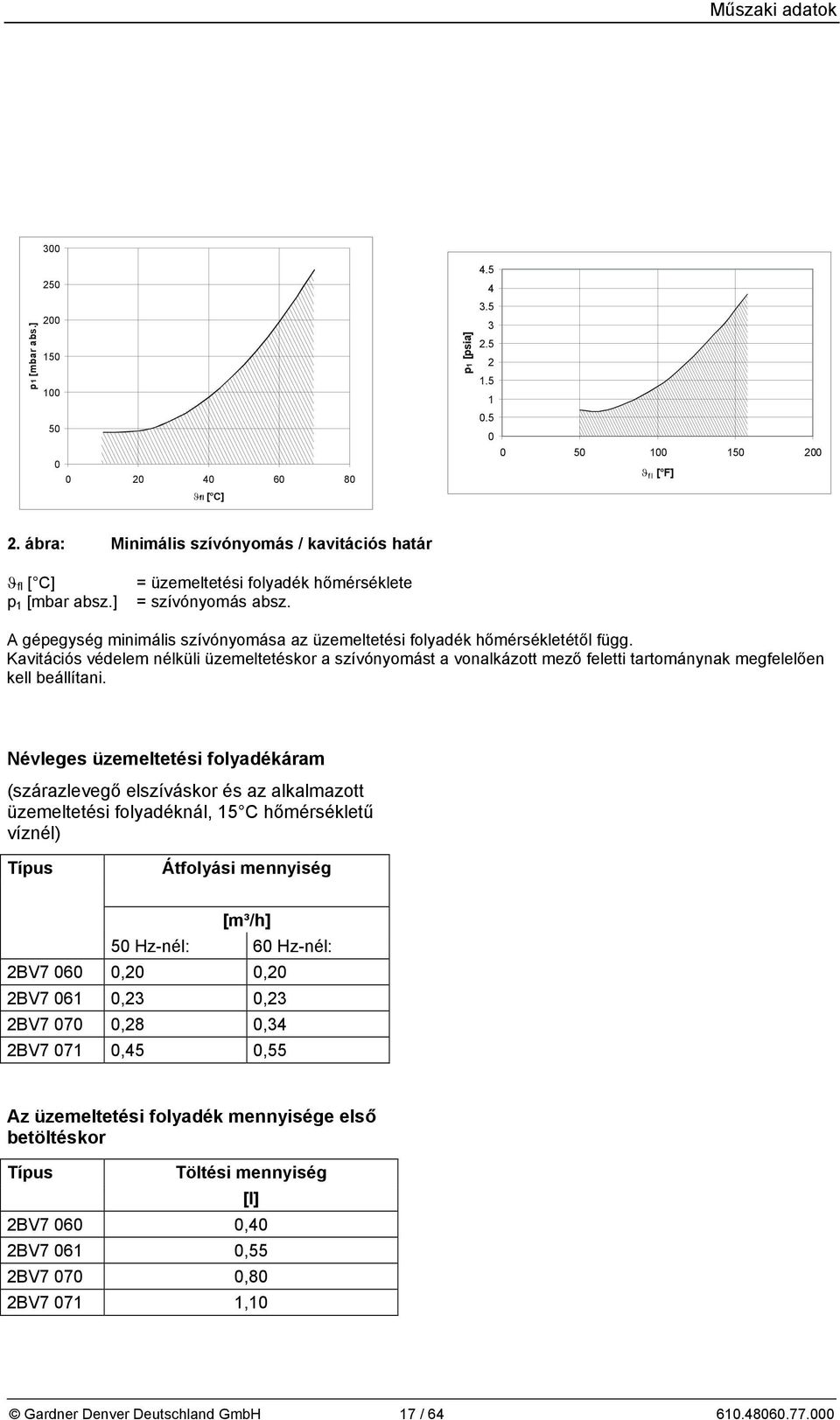

17 Műszaki adatok 300 p1 [mbar abs.] fl [ C] p1 [psia] fl [ F] 2. ábra: Minimális szívónyomás / kavitációs határ fl [ C] p 1 [mbar absz.] = üzemeltetési folyadék hőmérséklete = szívónyomás absz. A gépegység minimális szívónyomása az üzemeltetési folyadék hőmérsékletétől függ. Kavitációs védelem nélküli üzemeltetéskor a szívónyomást a vonalkázott mező feletti tartománynak megfelelően kell beállítani. Névleges üzemeltetési folyadékáram (szárazlevegő elszíváskor és az alkalmazott üzemeltetési folyadéknál, 15 C hőmérsékletű víznél) Típus Átfolyási mennyiség [m³/h] 50 Hz-nél: 60 Hz-nél: 2BV ,20 0,20 2BV ,23 0,23 2BV ,28 0,34 2BV ,45 0,55 Az üzemeltetési folyadék mennyisége első betöltéskor Típus Töltési mennyiség [l] 2BV ,40 2BV ,55 2BV ,80 2BV ,10 Gardner Denver Deutschland GmbH 17 /

18 Vákuumszivattyú / kompresszor ismertetése 5 Vákuumszivattyú / kompresszor ismertetése ábra: Folyadékgyűrűs vákuumszivattyúk / -kompresszorok működése (munkatérről készült metszeti ábra) 1 Nyomócsonk 2 Üzemeltetési folyadék csatlakoztatása 3 Szívócsonk 4 Járókerék 5 Ház 6 Nyomórés 7 Szívórés 8 Üzemeltetési folyadék Felépítés Az L_200 2BV7 típusú gépegységek folyadékgyűrűs vákuumszivattyúk / kompresszorok. Ezek magából a vákuumszivattyúból / kompresszorból és egy meghajtó elektromotorból épülnek fel. Részletes felépítést lásd a 3. ábra, 18. oldal. A gépegység a szállítandó gázokat / gőzöket a szívócsonkon (3) keresztül szívja be és a nyomócsonkon (1) keresztül nyomja ki. A henger alakú házban (5) található a járókerék (4) a járó lapátokkal. A járókerék házhoz viszonyított elhelyezkedése excentrikus. A ház tartalmazza továbbá az üzemeltetési folyadékot (8). Ez az üzemeltetési folyadék csatlakozásán (2) keresztül jut a gépegységbe és a szállítandó gázokkal / gőzökkel együtt a nyomócsonkon (1) keresztül nyomódik ki a gépegységből. 5.2 Működése Forgó járókerék az üzemeltetési folyadékot mozgásba hozza és felgyorsítja. Ezáltal egy együttfutó folyadékgyűrű alakul ki. A centrifugális erő miatt ez a házhoz képest koncentrikusan és a járókerékhez képest excentrikusan helyezkedik el. A járókerék egy körbe fordulásakor a következő történik: Az üzemeltetési folyadék a járókerék cellák legmagasabb pontját teljesen kitölti. Az első fél fordulatnál a folyadékgyűrű elemelkedik a járókerék agytól. A cellákban a tér megnövekedik úgy, hogy a gázokat / gőzöket a szívórés (7) felszívja. Az alsó tetőpontban a cellákban a tér a legnagyobb, mivel ez mentes az üzemeltetési folyadéktól. A második félfordulatnál a folyadékgyűrű ismét a járókerék agy felé közelit. A cellákban a tér lecsökken, a szállítandó gázok / gőzök összenyomódnak és a nyomórésen (6) keresztül kinyomódnak / 64 Gardner Denver Deutschland GmbH

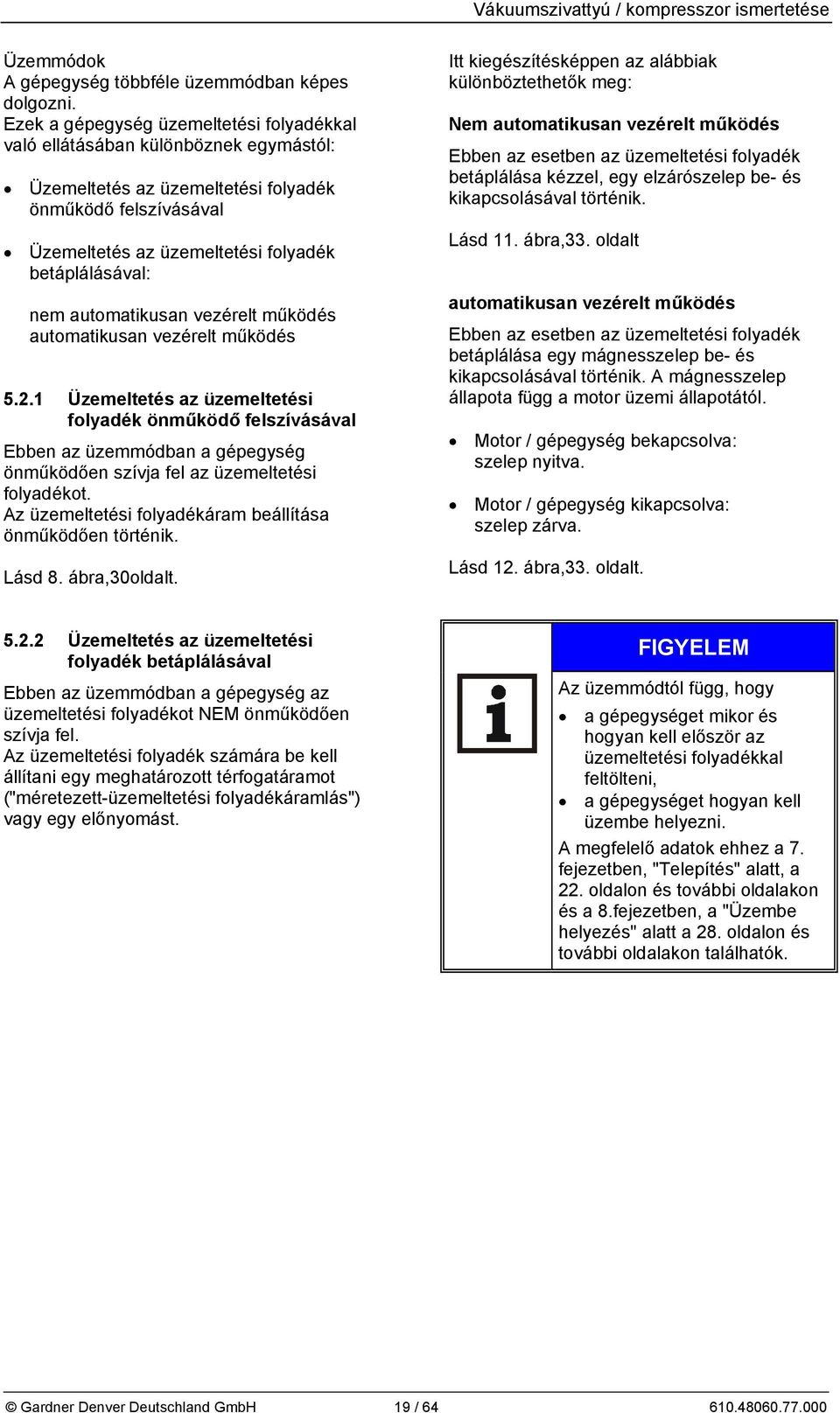

19 Vákuumszivattyú / kompresszor ismertetése Üzemmódok A gépegység többféle üzemmódban képes dolgozni. Ezek a gépegység üzemeltetési folyadékkal való ellátásában különböznek egymástól: Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Üzemeltetés az üzemeltetési folyadék betáplálásával: nem automatikusan vezérelt működés automatikusan vezérelt működés Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Ebben az üzemmódban a gépegység önműködően szívja fel az üzemeltetési folyadékot. Az üzemeltetési folyadékáram beállítása önműködően történik. Lásd 8. ábra,30oldalt. Itt kiegészítésképpen az alábbiak különböztethetők meg: Nem automatikusan vezérelt működés Ebben az esetben az üzemeltetési folyadék betáplálása kézzel, egy elzárószelep be- és kikapcsolásával történik. Lásd 11. ábra,33. oldalt automatikusan vezérelt működés Ebben az esetben az üzemeltetési folyadék betáplálása egy mágnesszelep be- és kikapcsolásával történik. A mágnesszelep állapota függ a motor üzemi állapotától. Motor / gépegység bekapcsolva: szelep nyitva. Motor / gépegység kikapcsolva: szelep zárva. Lásd 12. ábra,33. oldalt Üzemeltetés az üzemeltetési folyadék betáplálásával Ebben az üzemmódban a gépegység az üzemeltetési folyadékot NEM önműködően szívja fel. Az üzemeltetési folyadék számára be kell állítani egy meghatározott térfogatáramot ("méretezett-üzemeltetési folyadékáramlás") vagy egy előnyomást. FIGYELEM Az üzemmódtól függ, hogy a gépegységet mikor és hogyan kell először az üzemeltetési folyadékkal feltölteni, a gépegységet hogyan kell üzembe helyezni. A megfelelő adatok ehhez a 7. fejezetben, "Telepítés" alatt, a 22. oldalon és további oldalakon és a 8.fejezetben, a "Üzembe helyezés" alatt a 28. oldalon és további oldalakon találhatók. Gardner Denver Deutschland GmbH 19 /

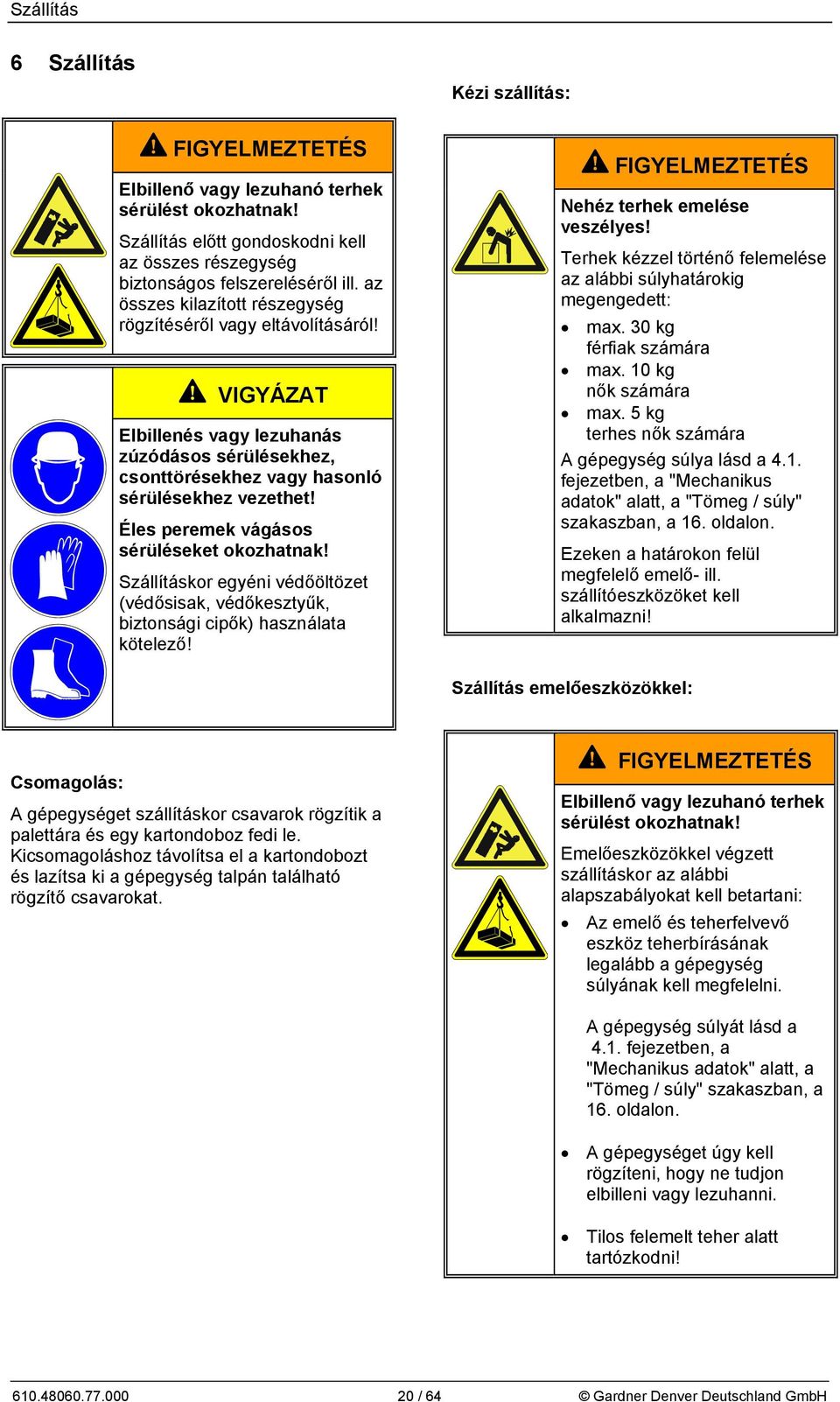

20 Szállítás 6 Szállítás Kézi szállítás: Elbillenő vagy lezuhanó terhek sérülést okozhatnak! Szállítás előtt gondoskodni kell az összes részegység biztonságos felszereléséről ill. az összes kilazított részegység rögzítéséről vagy eltávolításáról! VIGYÁZAT Elbillenés vagy lezuhanás zúzódásos sérülésekhez, csonttörésekhez vagy hasonló sérülésekhez vezethet! Éles peremek vágásos sérüléseket okozhatnak! Szállításkor egyéni védőöltözet (védősisak, védőkesztyűk, biztonsági cipők) használata kötelező! Nehéz terhek emelése veszélyes! Terhek kézzel történő felemelése az alábbi súlyhatárokig megengedett: max. 30 kg férfiak számára max. 10 kg nők számára max. 5 kg terhes nők számára A gépegység súlya lásd a 4.1. fejezetben, a "Mechanikus adatok" alatt, a "Tömeg / súly" szakaszban, a 16. oldalon. Ezeken a határokon felül megfelelő emelő- ill. szállítóeszközöket kell alkalmazni! Szállítás emelőeszközökkel: Csomagolás: A gépegységet szállításkor csavarok rögzítik a palettára és egy kartondoboz fedi le. Kicsomagoláshoz távolítsa el a kartondobozt és lazítsa ki a gépegység talpán található rögzítő csavarokat. Elbillenő vagy lezuhanó terhek sérülést okozhatnak! Emelőeszközökkel végzett szállításkor az alábbi alapszabályokat kell betartani: Az emelő és teherfelvevő eszköz teherbírásának legalább a gépegység súlyának kell megfelelni. A gépegység súlyát lásd a 4.1. fejezetben, a "Mechanikus adatok" alatt, a "Tömeg / súly" szakaszban, a 16. oldalon. A gépegységet úgy kell rögzíteni, hogy ne tudjon elbilleni vagy lezuhanni. Tilos felemelt teher alatt tartózkodni! / 64 Gardner Denver Deutschland GmbH

21 Szállítás A gépegység szállítását daruval és emelő hevederekkel végezni. Elbillenő terhek veszélyesek! Tartsa magát feltétlenül az emelő hevederek 4. ábra. oldalon látható 21 szerinti, elhelyezésére akkor is, ha a motorra olyan csatlóhelyek vannak felszerelve mint például szállító fülek vagy szemcsavarok. Ezek csupán csak a motor szállítására vannak méretezve és nem a felszerelt vákuumszivattyú / kompresszor miatt adódó eltérő súlyelosztásra, amely miatt gépegység megbillenhet! 4. ábra: Csatlóhelyek Emelő hevederek elhelyezése a 4. ábra szerint, lásd a 21. oldalt: Használjon kettő darab emelő hevedert, az egyiket a vákuumszivattyú / kompresszorház alá és másikat pedig a ventillátor burkolata alá helyezze fel. Úgy helyezze el az emelő hevedereket, hogy a gépegység ne tudjon kicsúszni. Az emelő hevedereknek elegendő hosszúsággal kell rendelkezni (terpesz szög 90 -nál kisebb). Ügyeljen arra, hogy a felszerelt szerelvények ne sérüljenek meg. Gardner Denver Deutschland GmbH 21 /

22 Telepítés 7 Telepítés 7.1 Felállítás VIGYÁZAT A gépegység elbillenése zúzódásos sérülést okozhat! A gépegység szereletlen állapotban a súlyelosztás miatt könnyen elbillenhet! Használjon védőkesztyűt és viseljen biztonsági cipőket! Megfelelő óvatossággal bánjon a gépegységgel! VIGYÁZAT Botlás- és elesésveszély! Ügyeljen arra, hogy a gépegység ne legyen botlásveszély forrása! VIGYÁZAT A gépegység károsodásának veszélye túlhevülésekor! A gépegységet úgy kell felállítani, hogy a meleg levegő elvezetése és a hűtőlevegő bevezetése akadálymentes legyen. A 4.1. fejezetben, a"mechanikus adatok" alatt, a "Minimálistávolságok a hőelvezetéshez" szakaszban, a 16. oldalon megadott minimális távolságokat feltétlenül be kell tartani. A gépegység más gépegységekből távozó levegőt közvetlenül ismét nem szívhatja be! Veszélyes elektromos feszültség! A gépegységet úgy kell telepíteni, hogy ne okozzon károsodást elektromos berendezéseknél! Különösen a kábeleket kell biztonságosan elhelyezni, pl. kábelcsatornákban vagy a padlóban. VIGYÁZAT Szétrepülő alkatrészek veszélyes sérülést okozhatnak! A gépegység felállítását úgy kell megválasztani, hogy a külső ventillátor törésekor a szellőző rácson keresztül kirepülő alkatrészei személyeket ne találhassanak el! A helyigényt és a gépegység felállításához és rögzítéséhez szükséges furatok elrendezését a 1. ábra mutatja a 14. oldalon. Minimális távolságok a hőelvezetéshez és a hűtőlevegő bevezetéshez: lásd a 4.1. fejezetben, a "Mechanikus adatok" alatt, a "Minimálistávolságok a hőelvezetéshez" szakaszban, a 16. oldalon. A gépegységet a következőképpen kell felállítani: sík felületre, vízszintes helyzetű tengellyel, rögzített felületre vagy szerkezeti elemre, a tengerszint felett max m magasságig. A gépegység felállításakor a következőkre kell ügyelni: Az alaplap ill. a gépalap teherbírását legalább a gépegység súlyának megfelelően kell méretezni. Feltétlenül figyelembe kell venni a vibrációs viszonyokat a telepítés helyén. A gépegység összvibrációja a következő tényezőktől függ: / 64 Gardner Denver Deutschland GmbH

23 Telepítés a gépegység saját vibrációja, a gépegység felállítása és helyzetének beállítása, a hordozó felület tulajdonsága (vibrációs viselkedése), más egységek és beépített részegységektől eredő vibráció hatása (külső vibráció). A gépegység lábait megfelelő rögzítő elemekkel csavarozza le az alapra, ahogy azt a 6. ábra a 23. oldalon mutatja. A vibráció maximális megengedett értéke v eff = 4,5 mm/s. A gépegység kifogástalan működésének és hosszú élettartamának biztosítása érdekében ezt az értéket nem szabad túllépni. Ennek az értéknek a betartásához nem szükséges különleges gépalapozás és speciális alaplap kialakítása. A vibrációs sebesség mérési helyeit a gépegységen 5. ábra. ábra mutatja a 23. oldalon. 6. ábra: Rögzítő elemek a lábak lecsavarozásához az alapra 2BV7 06: M = 4 x M BV7 07: M = 4 x M ábra: Helyek a gépegységen a vibrációs - sebesség méréséhez Ettől eltérő felállítás esetén, pl. függőleges helyzetű tengellyel, kérjük, forduljon a szervizhez. Gardner Denver Deutschland GmbH 23 /

24 Telepítés 7.2 Csatlakozás az elektromos hálózatra (motor) Az elektromos csatlakozást a következőképpen kell végrehajtani: a megfelelő VDE ill. nemzeti előírások szerint, a mindenkori érvényes nemzeti, helyi és berendezésspecifikus rendelkezések és követelmények szerint, a szolgáltató vállalat felállítási helyen érvényes előírásai szerint. VESZÉLY Veszélyes elektromos feszültség! Szakszerűtlen magatartás súlyos személyi és anyagi károkat okozhat! VESZÉLY Veszélyes elektromos feszültség! A gépegység elektromos csatlakoztatását csak képzett és a feladatra jogosult elektromos szakemberek végezhetik el! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt: Üzemeltetési folyadék betáplálását el kell zárni. Vezetékeket és a vákuumszivattyút / kompresszort ki kell szellőztetni (nyomást megszüntetni). VIGYÁZAT A motor helytelen csatlakoztatása a gépegység károsodásához vezethet! Tartsa be a motoron található teljesítménytábla adatait. Az üzemeltetéshez szükséges feltételeknek a gépegység felállítási helyén feltétlenül meg kell egyezni a teljesítménytábla adataival. Teljesítménycsökkenést nem eredményező eltérések: ±5% feszültségeltérés ±2% frekvenciaeltérés A csatlakozást végezze a csatlakozó dobozban található kapcsolási rajz szerint. Csatlakoztassa a védővezetőt. Ehhez használjon megfelelő kábelsarut. Az elektromos kapcsolatnak tartósan biztonságosnak kell lenni. Meghúzási nyomatékok a csatlakozó kapcsoknál: Csavarmenet M4 M5 Meghúzási nyomaték [Nm] 0,8... 1,2 1,8... 2, / 64 Gardner Denver Deutschland GmbH

25 Telepítés Veszélyes elektromos feszültség! Légtávolságok csupasz, feszültség alatt álló alkatrészeknél egymás között és a föld felé: legalább 5,5 mm (U N 690V névleges feszültségnél) Elálló huzalvég nem lehet! VIGYÁZAT A gépegység szárazfutásakor a csúszógyűrűs tömítés két másodpercen belül tönkremegy. TILOS a gépegységet addig bekapcsolni, amíg az üzemeltetési folyadék nincs betöltve! Veszélyes elektromos feszültség! A csatlakozó doboznak mentesnek kell lenni idegen tárgyaktól, szennyeződéstől, nedvességtől. A csatlakozó doboz fedelét és a kábelbevezetés nyílásait por- és vízmentesen kell lezárni. A tömörséget rendszeresen kell ellenőrizni. A motor túlterhelődése elleni védelemre: motorvédő kapcsolókat kell alkalmazni. Ezeket a teljesítménytáblán megadott névleges áramra kell beállítani. Táplálás frekvencia átalakítóról: Nagyfrekvenciás áram és feszültség felharmonikusok a motor tápkábeleiben elektromágneses zavarjelek kibocsátásához vezetnek. Árnyékolt tápkábeleket kell alkalmazni, az árnyékolást mindkét oldalon be kell kötni. Fordulatszám határérték lásd a lásd a 4.2. fejezetet, "Elektromos adatok" alatt, a 16. oldalon Gardner Denver Deutschland GmbH 25 /

26 Telepítés 7.3 Csővezetékek / tömlők csatlakoztatása (vákuumszivattyú / kompresszor) Üzemeltetési folyadék betöltése: Hogy a gépegységet mikor és hogyan kell először az üzemeltetési folyadékkal feltölteni, az függ az üzemmódtól: Az üzemeltetési folyadék önműködő felszívása esetén: a telepítés ideje alatt. Az üzemeltetési folyadék betáplálása esetén: a telepítés befejezése után. Az üzemeltetési folyadék önműködő beszívása üzemmódban töltse be az üzemeltetési folyadékot a gépegység munkaterébe mielőtt a csővezetékeket / tömlőket a gépegységre felszereli. A betöltéshez öntse az üzemeltetési folyadékot a nyitott szívócsonkba, nyomócsonkba vagy az üzemeltetési folyadék csatlakozási nyílásába. A helyes töltési mennyiséget lásd a 4.3. fejezetben, a "Üzemeltetési feltételek" alatt, a "Az üzemeltetési folyadék mennyisége első betöltéskor" szakaszban, a 17. oldalon. 7. ábra: Vákuumszivattyú / kompresszor cső- / tömlőcsatlakozásai 1 Üzemeltetési folyadék csatlakozása G ¼" 2 Nyomócsonk 3 Szívócsonk 4 Kavitációs védelem csatlakozása G ¼" 5 Leürítő furat G ¼" Idegen tárgyak bejutásának megakadályozására a szállításkor a nyílásokban záró dugók találhatók. Ezeket a záródugókat csak közvetlenül a csővezetékek / tömlők csatlakoztatása előtt szabad eltávolítani. A cső- és tömlőcsatlakozások elhelyezkedését a 7. ábra mutatja a 26. oldalon. A szállítandó gázokat / gőzöket a gépegység a szívócsonkon keresztül (lásd a fejezetet, a 27. oldalon) szívja be és a nyomócsonkon keresztül (lásd a fejezetet a 27. oldalon) nyomja ki. Az üzemeléshez a gépegységet folyamatosan el kell látni üzemeltetési folyadékkal. Ennek betáplálása gépegységbe az üzemeltetési folyadék csatlakozásán (lásd a fejezetet a 27. oldalon) keresztül történik és a szállítandó gázokkal / gőzökkel együtt a nyomócsonkon hagyja el a gépegységet. Ezt követően szerelje fel a csővezetékeket / tömlőket a gépegységre az alábbiakban leírt módon. Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A csatlakoztatott vezetékekben és tartályokban működés közben vákuum uralkodik vagy nyomás alatt állnak! Gondoskodjon arról, hogy a csatlakozások tömítései kifogástalanok legyenek! Az alkalmazott csöveknek és tartályoknak elegendő szilárdsággal kell rendelkezni! FIGYELEM Ügyelni kell arra, hogy a csövek / tömlők a felszereléskor mechanikus feszültségtől mentesek legyenek. Csöveket / tömlőket alá kell támasztani / 64 Gardner Denver Deutschland GmbH

27 Telepítés Szívócsonk A szívócsonk(7. ábra, a 26. oldalon, poz. 3) egy lefelé mutató nyíllal ( ) van megjelölve. Ide csatlakoztassa a szívóvezetéket. Ezen keresztül szívja be a gépegység a szállítandó gázokat / gőzöket. VIGYÁZAT A szívó és nyomócsonkon a csőcsatlakozások meghúzási nyomatéka nem lépheti túl a 100 Nm [73,8 láb lbs] értéket! Nyomócsonk A nyomócsonk (7. ábra, a 26. oldalon, poz. 2) egy lefelé mutató nyíllal ( ) van megjelölve. Ide csatlakoztassa a nyomóvezetéket. Ezen a csonkon keresztül távoznak a gépegységből a szállítandó gázok / gőzök valamint az üzemeltetési folyadék. VIGYÁZAT A szívó és nyomócsonkon a csőcsatlakozások meghúzási nyomatéka nem lépheti túl a 100 Nm értéket! Üzemeltetési folyadék csatlakoztatása Az üzemeltetési folyadék csatlakozása (7. ábra, 26. oldal, poz. 1) a nyomó és szívócsonk között helyezkedik el. Ide csatlakoztassa az üzemeltetési folyadék betápláló vezetékét Megjegyzés: 7.4 Tartozékok FIGYELEM Szennyezett üzemeltetési folyadék esetén: Adott esetben a betápláló vezetékbe szűrő, szita vagy leválasztó berendezés beszerelése szükséges. FIGYELEM Erősen vízköves üzemeltetési folyadék esetén: az üzemeltetési folyadék lágyítása VAGY a gépegység rendszeres vízkőmentesítése (lásd a fejezetet, "Karbantartás" alatt, a 39. oldalon) szükséges. FIGYELEM A telepítésből eredő maradványok (pl. megdermedt hegesztőfém cseppek) gépegységbe való bejutásának megakadályozására, javasoljuk az első 100 üzemóra idejére a szívóvezetékbe egy indulási szűrő beépítését. Az alábbi tartozékok katalógus alapján szállíthatók. Folyadékleválasztó Visszacsapó szelep Csatlakozó és ellenkarimák Gázsugárzó. Lásd ehhez a 13. fejezetet "Tartozékok" alatt, a 48. oldalon. Gardner Denver Deutschland GmbH 27 /

28 Üzembe helyezés 8 Üzembe helyezés Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! Veszélyes forgó alkatrészek! A gépegységet csak akkor szabad üzembe helyezni, ha a következő feltételek teljesültek: Ventillátor burkolat és a vákuumszivattyú- / kompresszorház fel van szerelve. Vezetékek a nyomócsonkra, szívócsonkra és az üzemeltetési csatlakozásra fel vannak szerelve. A vezetékek és csatlakozások szilárdságának és tömítéseinek ellenőrzése megtörtént. VIGYÁZAT A gépegység szárazfutásakor a csúszógyűrűs tömítés két másodpercen belül tönkremegy. TILOS a gépegységet addig bekapcsolni, amíg az üzemeltetési folyadék nincs betöltve! 8.1 Előkészítés és a gépegység indítása VIGYÁZAT Amennyiben a nyomó oldalon távozó szállítandó gázok / gőzök továbbításra kerülnek, gondoskodni kell arról, hogy a maximális kilépő nyomsás 1,1 bar abszolút értéket ne lépje túl! FIGYELEM A max. megengedett szállítható vízmennyiség a szívócsonkon keresztül: lásd a 13. ábra, a 34. oldalon. Ha a nyomócsonkra egy elzáró szerkezet van felszerelve: Gondoskodjon arról, hogy a gépegységet NE lehessen elzárt elzáró szerkezettel üzemeltetni. Üzemeltetési folyadék betöltése: Üzemmódtól függ, hogy a gépegységet mikor és hogyan kell először az üzemeltetési folyadékkal feltölteni. Az üzemeltetési folyadék önműködő felszívása esetén: a telepítés ideje alatt. Az üzemeltetési folyadék betáplálása esetén: a telepítés befejezése után. A gépegység üzemeltetési folyadék betáplálásával történő üzemeltetése esetén töltse be a most az üzemeltetési folyadékot a gépegység munkaterébe. Nyissa ki ahhoz a mindenkor meglévő elzáró szelepet kb. 20 másodpercre: Nem automatikus vezérelt üzemmód esetén: elzáró szelep (11. ábra, 33. oldal, poz. 4). Automatikusan vezérelt üzemmódnál: elzáró szelep a párhuzamos (bypass) vezetékben (12. ábra, 33. oldal, poz. 4a) / 64 Gardner Denver Deutschland GmbH

29 Üzembe helyezés Ezt követően folytassa az üzembe helyezést az alább ismertetett módon. A csővezeték- / tömlőcsatlakozások tömítéseinek ellenőrzése: Forgásirány ellenőrzése: A szállítandó gázok / gőzök áramlásának irányát a szívó- és nyomócsonkon nyilak jelzik. A tengely előírt forgásirányát a szívó- és nyomócsonk között a házon, valamint a ventillátor burkolatán egy nyíl jelzi. A gépegységet nem szabad szárazon járatni! Töltött a gépegységbe korábban (a telepítés idején vagy utána) üzemeltetési folyadékot? Lásd a "Üzemeltetési folyadék betöltése". szakaszokat a 26 és a 28. oldalon Kapcsolja be rövid időre a gépegységet. Hasonlítsa össze a külső ventillátor forgásirányát a tengely előírt forgásirányával a megadott nyíl jelzéseknek megfelelően. Kapcsolja ki ismét a gépegységet. Adott esetben a motor forgásirányát meg kell cserélni. VESZÉLY Veszélyes elektromos feszültség! A gépegység elektromos csatlakoztatását csak képzett és a feladatra jogosult elektromos szakemberek végezhetik el! VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt: Üzemeltetési folyadék betáplálását el kell zárni. Vezetékeket és a vákuumszivattyút / kompresszort ki kell szellőztetni (nyomást megszüntetni). A további tennivalók a gépegységen a gépegység üzemmódjának függvényei: Gardner Denver Deutschland GmbH 29 /

30 Üzembe helyezés 8.2 Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Lásd 8. ábra, a 30. oldalon. Ekkor a következőkre kell ügyelni: A gépegységen a szívóoldalon előfojtást kell alkalmazni. Vagyis a gépegység bekapcsolásakor a szívóvezetékben (poz. B.) min. 900 mbar abszvákuumnak kell uralkodni. A gépegység elindítása: Kapcsolja be a gépegységet. A gépegység felszívja az üzemeltetési folyadékot. A bekapcsoláskor a folyadékszintnek a betápláló vezetékben (poz. A.) ill. a tároló tartályban a gépegység tengelyközepének (poz.1) kell lenni. Üzemközben a tároló tartályban (poz. C.) a folyadékszint nem csökkenhet le kb. 1 m alá a gépegység (poz.1.) tengelyközepe alatt. A 900 mbar abs 13.1 psia B 1 1 m 3.28 ft 2 C 8. ábra: Üzemeltetés az üzemeltetési folyadék önműködő felszívásával A Üzemeltetési folyadék betápláló vezeték B Szívó vezeték C Üzemeltetési folyadék tároló tartály 1 A szükséges folyadékszint a bekapcsoláskor 2 Minimális folyadékszint üzemeltetéskor / 64 Gardner Denver Deutschland GmbH

31 Üzembe helyezés 8.3 Üzemeltetés az üzemeltetési folyadék betáplálásával Lásd a 9. ábra, a 32. oldalon; és a 10. ábra, a 32.oldalon, valamint a 11. ábra, a 33. oldalon, és a 12. ábra, a 33. oldalon. A tennivalók a következők: Módszer A: 1) Üzemeltetési folyadék előnyomás beállítása (9. ábra, 32.oldal): Állítsa be p A előnyomást az üzemeltetési folyadék betápláló vezetékében (poz. A) 1 bar] körüli értékre a szívóvezetékben (poz. B.) lévő p B szívónyomás fölött. 2) A gépegység elindítása: Nem automatikusan vezérelt üzemmód (11. ábra, 33. oldal): Nyissa ki kézzel az elzáró szelepet (poz.4.) Az üzemeltetési folyadék betáplálása végrehajtódik. Kapcsolja be a gépegységet. Automatikusan vezérelt üzemmódnál (12. ábra, 33. oldal): Kapcsolja be a gépegységet. A mágnesszelep (poz. 4) kinyit, és az üzemeltetési folyadék betáplálása végrehajtódik. Módszer B: 1) A gépegység elindítása: Nem automatikusan vezérelt üzemmód (11. ábra, 33. oldal): Nyissa ki kézzel az elzáró szelepet (poz. 4) Az üzemeltetési folyadék betáplálása végrehajtódik. Kapcsolja be a gépegységet. Automatikusan vezérelt üzemmódnál (12. ábra, 33. oldal): Kapcsolja be a gépegységet. A mágnesszelep (poz. 4) kinyit, és az üzemeltetési folyadék betáplálása végrehajtódik. 2) Az üzemeltetési folyadék áramlásának mérése: átfolyásmérővel (11. ábra, 33. oldal és 12. ábra, 33. oldal, poz. 2.) VAGY az időegység alatt a nyomócsonkon kilépő üzemeltetési folyadék térfogat mérésével egy mérőpohár segítségével (10. ábra, 32. oldal) 3) Az üzemeltetési folyadékáramlás beállítás / korrigálása: beállító szeleppel (11. ábra, 33. oldal, és 12. ábra, 33. oldal, poz.3) A névleges üzemeltetési folyadékáram: névleges értéket lásd a 4.3. fejezetben, a "Üzemeltetési feltételek" alatt, a "Névleges üzemeltetési folyadékáram" szakaszban, a 17. oldalon. Gardner Denver Deutschland GmbH 31 /

32 Üzembe helyezés p A = p B + 1 bar p = p psi A B B A A B 9. ábra: Üzemeltetési folyadékáram beállítása: előnyomás beállítása A Üzemeltetési folyadék betápláló vezeték B Szívó vezeték 10. ábra Az üzemeltetési folyadékáram beállítása: Folyadéktérfogat mérése mérőpohárral A Üzemeltetési folyadék betápláló vezeték B Üzemeltetési folyadék elvezető vezeték / 64 Gardner Denver Deutschland GmbH

33 Üzembe helyezés ábra: Üzemeltetés az üzemeltetési folyadék betáplálásával: nem automatikusan vezérelt működés 1 Gépegység 2 Átfolyásmérő 3 Beállító szelep 4 Elzáró szelep 5 Szűrő 6 Üzemeltetési folyadék betápláló vezeték a 12. ábra: Üzemeltetés az üzemeltetési folyadék betáplálásával: automatikusan vezérelt működés 1 Gépegység 2 Átfolyásmérő 3 Beállító szelep 4 Mágnesszelep, motorcsatolással 4a Párhuzamos (bypass) vezeték elzáró szeleppel (első feltöltéshez) 5 Szűrő 6 Üzemeltetési folyadék betápláló vezeték Gardner Denver Deutschland GmbH 33 /

34 Üzembe helyezés 4x 3x t = A 8x 7x t = 2 s B 13. ábra: A max. megengedett együttszállítható vízmennyiség a szívócsonkon keresztül A Folyamatos működéskor: B Rövid ideig (max. 2 másodpercig): üzemeltetési folyadékáram 3-szoros mennyisége üzemeltetési folyadékáram 7-szeres mennyisége / 64 Gardner Denver Deutschland GmbH

35 Üzemeltetés 9 Üzemeltetés Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! Veszélyes forgó alkatrészek! A gépegységet csak akkor szabad üzembe helyezni, ha a következő feltételek teljesültek: Ventillátor burkolat és a vákuumszivattyú- / kompresszorház fel van szerelve. Vezetékek a nyomócsonkra, szívócsonkra és az üzemeltetési csatlakozásra fel vannak szerelve. A vezetékek és csatlakozások szilárdságának és tömítéseinek ellenőrzése megtörtént. VIGYÁZAT A gépegység szárazfutásakor a csúszógyűrűs tömítés két másodpercen belül tönkremegy. TILOS a gépegységet addig bekapcsolni, amíg az üzemeltetési folyadék nincs betöltve! A gépegység forró felülete és forró közegek veszélyes égési és leforrázási sérüléseket okozhatnak! Üzemelés közben tilos megérinteni! Üzemen kívül helyezés után a berendezésnek előbb le kell hűlni! 9.1 Üzemeltetés az üzemeltetési folyadék önműködő felszívásával Kövesse a 8.2. fejezetben, a "Üzemeltetés az üzemeltetési folyadék önműködő felszívásával" alatt, a. 30. oldalon ehhez az üzemmódhoz felsorolt utasításokat. 9.2 Üzemeltetés az üzemeltetési folyadék betáplálásával Gépegység indítása: Nem automatikusan vezérelt üzemmód (11. ábra, 33. oldal): Nyissa ki kézzel az elzáró szelepet (poz. 4.) Az üzemeltetési folyadék betáplálása végrehajtódik. Kapcsolja be a gépegységet. Automatikusan vezérelt üzemmódnál (12. ábra, 33. oldal): Kapcsolja be a gépegységet. A mágnesszelep (poz. 4.) kinyit, és az üzemeltetési folyadék betáplálása végrehajtódik. A gépegység üzemen kívül helyezése: Nem automatikusan vezérelt üzemmód (11. ábra, 33. oldal): A gépegység kikapcsolása. Zárja el kézzel az elzáró szelepet (poz. 4) Az üzemeltetési folyadék betáplálása megszűnik. Az üzemeltetési folyadék áramának beállításához a beállító szelepre (poz. 3) érvényes: Az üzemelés megszakításakor a szelep beállítása (vagyis a szelep állása ill. a nyitott szelep keresztmetszete) nem változik. FIGYELEM A max. megengedett együttszállítható vízmennyiség a szívócsonkon keresztül: lásd a 13. ábra, a 34. oldalon. Gardner Denver Deutschland GmbH 35 /

36 Üzemeltetés Automatikusan vezérelt üzemmódnál (12. ábra, 33. oldal): A gépegység kikapcsolása. A mágnesszelep (poz. 4) bezár, és az üzemeltetési folyadék betáplálása megszűnik. Az üzemeltetési folyadék áramának beállításához a beállító szelepre (poz. 3) érvényes: Az üzemelés megszakításakor a szelep beállítása (vagyis a szelep állása ill. a nyitott szelep keresztmetszete) nem változik / 64 Gardner Denver Deutschland GmbH

37 Üzemen kívül helyezés és hosszabb idejű leállás 10 Üzemen kívül helyezés és hosszabb idejű leállás 10.1 Leürítés VESZÉLY Veszélyes elektromos feszültség! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt az alábbi tennivalók végrehajtása szükséges: A feszültség lekapcsolása. Lebiztosítás ismételt bekapcsolás ellen. Feszültségmentesség megállapítása. Földelés kialakítása és rövidzár készítése. Felszültség alatt álló, szomszédos alkatrészek letakarása vagy elhatárolása. Veszélyes túlnyomás és vákuum! Veszélyes kilépő közegek! A gépegységen vagy a berendezésen végzendő munka megkezdése előtt: Üzemeltetési folyadék betáplálását el kell zárni. Vezetékeket és a vákuumszivattyút / kompresszort ki kell szellőztetni (nyomást megszüntetni) A gépegység előkészítése hosszabb idejű leállásra Hosszabb idejű leállás előtt (kb. 4 hétnél több) vagy fagyási veszély esetén a tennivalók a következők: Ürítse le a gépegységet a fejezetben, a "Leürítés" alatt, a 37. oldalon leírt módon. Távolítsa el a csővezetéket / tömlőt a szívóvagy nyomócsonkról. Töltsön ½ l konzerváló szert (rozsdagátló olaj, pl. Mobilarma 247 gyártó Mobil Oil) a nyitott szívó- vagy nyomóscsonkba. Zárja le a szívó- és nyomócsonkot, valamint az üzemelési folyadék csatlakozást ill. szerelje fel ismét az eltávolított csővezetékeket / tömlőket. Dugjon be egy elegendő hosszúságú M6 vagy M8 méretű csavart (típustól függően) a központi nyíláson keresztül a ventillátor burkolatába és csavarja be a tengelyvégbe a külső ventillátor oldalon (lásd 14. ábra, 37. oldal). Forgassa meg a csavar segítségével kézzel a tengelyt. Távolítsa el az M6 vagy M8 csavart. A gépegység hosszab idejű leállására két lehetőség van: Vagy marad a gépegység a berendezésben, vagy a gépegységet kiszerelik a berendezésből és raktárban tárolják. A gépegység kikapcsolása. A fentnevezett biztonsági intézkedéseket a gépegységen vagy a berendezésen végzett munkánál végre kell hajtani. Gondoskodjon a megfelelő felfogó edényről a vákuumszivattyú- / kompresszorház alatt. Nyissa ki a lezáró csavart (7. ábra, 26. oldal, poz. 5). Engedje le a folyadékot. Zárja el az elzáró csavart, meghúzási nyomaték M A = Nm. 14. ábra: Konzerváló szer betöltése és a tengely megforgatása Gardner Denver Deutschland GmbH 37 /
