1 QGIS tanfolyam (ver.2.0) VI. Digitalizálás január-február Összeállította: Bércesné Mocskonyi Zsófia Duna-Ipoly Nemzeti Park Igazgatóság

2 Digitalizálás eszközei Az ArcView 3.3-hoz hasonlóan, a QGIS-ben is mindig az aktív témával végezzük az egyes műveleteket, így a digitalizálást is. FONTOS!! Nem jelölhető ki szerkesztésre az Digitalizálás eszköztára: a réteg, amelynél a szűrő funkciót használunk. Szerkesztés ki/be kapcsolása Módosítások mentése Elem hozzáadás Elemek mozgatása Csomópont eszköz Szelektáltak törlése Elemek kivágása Elemek másolása Elemek beillesztése Az eszköztárnak ez az eleme a fedvény típusának (pont, vonal, felület) függvényében változik Haladó digitalizálás eszköztára:

3 Digitalizálás előkészítése Feladat: Feladat:Tanösvény Tanösvénynyomvonal nyomvonalés ésismertető ismertetőtáblák táblákdigitalizálása digitalizálásaaanagy-szénáson. Nagy-Szénáson. 1. A Budai_Nat2000 réteg és az EOV_10 csoport legyenek bekapcsolva és nagyítsunk az EOV_10 rétegcsoportra! 2. Keressük meg a Nagy-Szénás csúcsot és nagyítsunk rá az alábbiaknak megfelelően!

4 Digitalizálás/shape fájl létrehozása Feladat: Hozzunk létre létre egy egy új új vonal vonal típusú típusú shape shape fájlt fájlt tanosveny néven néven a QGIS_Tanfolyam2014/Fedvények/Digi mappába! Hasonló módon hozzunk létre egy pont típusú fedvényt is tablak néven a QGIS_Tanfolyam/Fedvények/ Digi mappába!

5 Digitalizálás/beállítások A digitalizálás megkezdése előtt érdemes módosítani az alap beállításokon. Az alapbeállítás szerint minden egyes elem digitalizálása után egy felugró ablakban kitölthetőek az attribútum oszlopok. Ennek letiltásával a digitalizálási folyamat egyszerűsíthető. A letiltás a Beállítások menü/beállítások ablak Digitalizálás fülén lehetséges! A Tárgyraszter valójában a snappelést jelenti: digitalizáláskor a beállított távolságon belülre kattintva az új pont az adott szakaszhoz vagy törésponthoz ugrik.

6 Vonal digitalizálás Tegyük szerkeszthetővé a kijelölt réteget! A szerkesztést az aktívvá váló Elem hozzáadás gombbal tudjuk megkezdeni! Digitalizálás közben nyugodtan használhatjuk a térképnavigációs eszközöket (nagyítás, kicsinyítés, eltolás)!! 1. Jelöljük ki a szerkesztendő réteget és állítsunk be valamilyen feltűnő színt! 4. Digitalizáljunk egy tanösvény nyomvonalat az ábrának megfelelően! Rosszul lerakott pontot a Backspace gombbal lehet visszavonni. 5. Mentsük el a Befejezni az egér jobb gombjával lehet. változtatásokat!

7 Pont fedvény digitalizálása Az előbbiekhez hasonlóan jelöljük ki a tanösvénytáblák helyét! 1. Tegyük szerkeszthetővé a tablak fedvényt és digitalizáljuk 8-10 pontot! 2. Mentsük el a létrehozott pontfedvényt, zárjuk le a szerkesztést! 3. Válasszuk valamilyen feltűnő szimbólumot a tanösvénytábláknak! 4. Mentsük el a projektet!

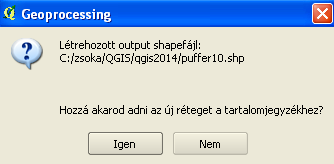

8 Pufferzóna létrehozása Feladat: Válogassuk le le azokat azokat a védett védett fajadatokat, melyek melyek a tanösvény méteres méteres körzetébe esnek! esnek! Ehhez először létre kell hozni a tanosveny fedvény 10 m-es pufferzónáját! A Vektor menü/geoprocessing eszközök/övezet(ek) parancsát használjuk! A felnyíló ablakban kell kiválasztani a réteget, amire az övezet készül, a távolságot (méterben). Mivel a művelet egy új fedvényt hoz létre, meg kell adni a kimeneti réteg nevét és helyét is!

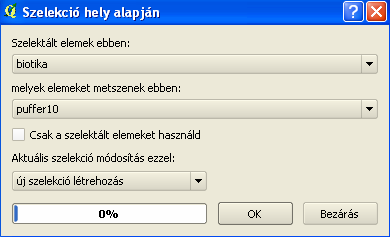

9 Pufferzóna/Szelekció létrehozása/szelekció Feladat: Válogassuk le le azokat azokat a fajadatokat, melyek melyek a tanösvény méteres körzetébe esnek! esnek! Második lépésként válogassuk le a 10 m-es pufferzónába eső pontokat a biotika rétegből! Ehhez kapcsoljuk be a biotika réteget és a Vektor menü/kutató eszközök/szelekció pozíció alapján parancs segítségével végezzük el a leválogatást! Nyissuk meg a táblázatot és nézzük meg a kiszelektált fajok adatait!

10 Szelekció a szelekcióban Feladat: A szelektált rekordokon belül belül keressük a HD HD II,IV II,IV listán listán szereplő fajadatokat!

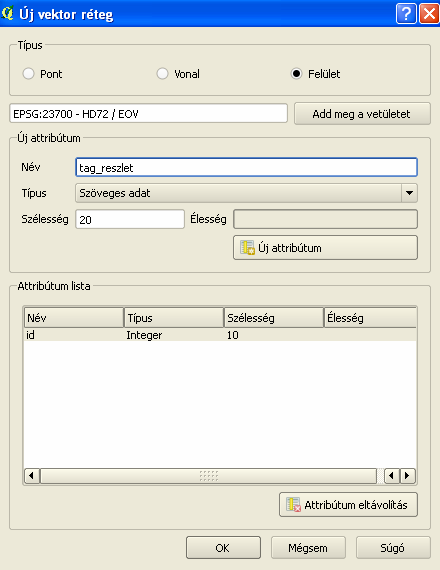

11 Poligon digitalizálás előkészítése Feladat: Készítsük el el a tanösvény által által érintett érintett erdőrészletek fedvényét! 1. Adjuk a projekthez a QGIS_Tanfolyam2014/Fedvények/Digi mappából az erdoreszletek.jpg rasztert, húzzuk a tanosveny réteg alá és nagyítsunk rá! A többi réteget kapcsoljuk ki! 2. Hozzunk létre egy új felület típusú shape fájt, erdoreszletek néven! Adjuk hozzá az attribútum táblázathoz egy új oszlopot is tag_reszlet névvel (szöveges típus, szélesség: 20 karakter)! 3. A Beállítások menü/beállítások ablak Digitalizálás fülén aktiváljuk újra a Felbukkanó ablak tiltása az egyes elemek létrehozása után funkciót! Így lehetővé válik, hogy minden poligon megrajzolása után megadjuk a tag_reszlet attribútumot is!

12 Poligon digitalizálás előkészítése Állítsuk be a toleranciát és a topológikus szerkesztést! 1. Megnyitjuk a Tárgyraszter beállítások ablakot! 2. Beállíthatjuk a toleranciát, vagyis, hogy milyen távolságon belül szeretnénk létező törésponthoz igazítani az új töréspontot! 3. A Nincs metszés segítségével úgy lehet poligonokat rajzolni, hogy nem lesz köztük átfedés (elmetszi az átfedő részt). Ez a metszés lehetséges más behívott réteggel (rétegekkel) is.

13 Poligon digitalizálás 1. Tegyük 50%-ban átlátszóvá az erdoreszletek fedvényt, hogy digitalizáláskor látható maradjon alatta a raszter réteg! 2. Tetszőleges nagyítás mellett kezdjük meg a poligon fedvény digitalizálását! 3. Elkészült poligont az utolsó töréspont lerakása után, jobb egérgombbal tudjuk lezárni! 4. A felugró ablakban a tag_reszlet oszlopba írjuk be az attribútum értéket!

14 Poligon digitalizálás Csatolt poligonok létrehozása: bőséges átfedéssel érdemes rajzolni, és a határon le fogja vágni őket, így pontosan fognak illeszkedni. Közös határvonalat soha ne digitalizáljuk kétszer! Gyakran mentsük a szerkesztés!
