1 GyRDin-11 p. 1/19 Gyártórendszerek Dinamikája Irányítástechnikai alapfogalmak Werner Ágnes Villamosmérnöki és Információs Rendszerek Tanszék

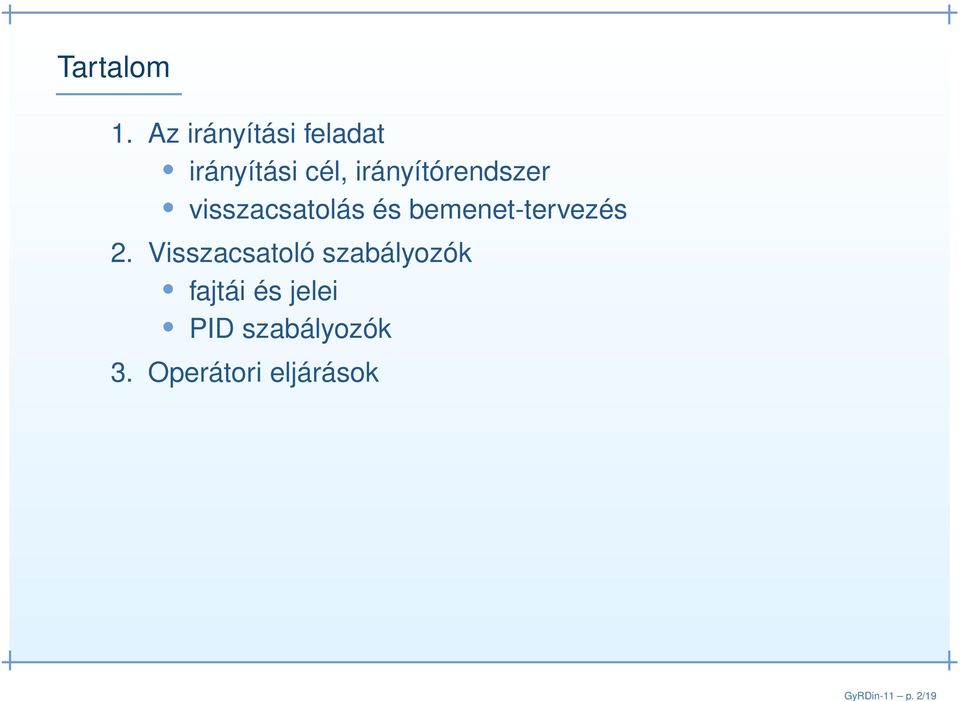

2 GyRDin-11 p. 2/19 Tartalom 1. Az irányítási feladat irányítási cél, irányítórendszer visszacsatolás és bemenet-tervezés 2. Visszacsatoló szabályozók fajtái és jelei PID szabályozók 3. Operátori eljárások

3 Az irányítási feladat GyRDin-11 p. 3/19

4 GyRDin-11 p. 4/19 Tervezési és irányítási feladatok 2 (ism) Gyártósor szinten 3. Ütemezés rendszeres időközönként felhasználva a megrendeléseket, gyártási terveket és a gyártósor rendelkezésre állását gyártási ütemterv beszállítói megrendelések (nyersanyagok, félkész termékek)

Ütemezés rendszeres időközönként felhasználva a megrendeléseket,

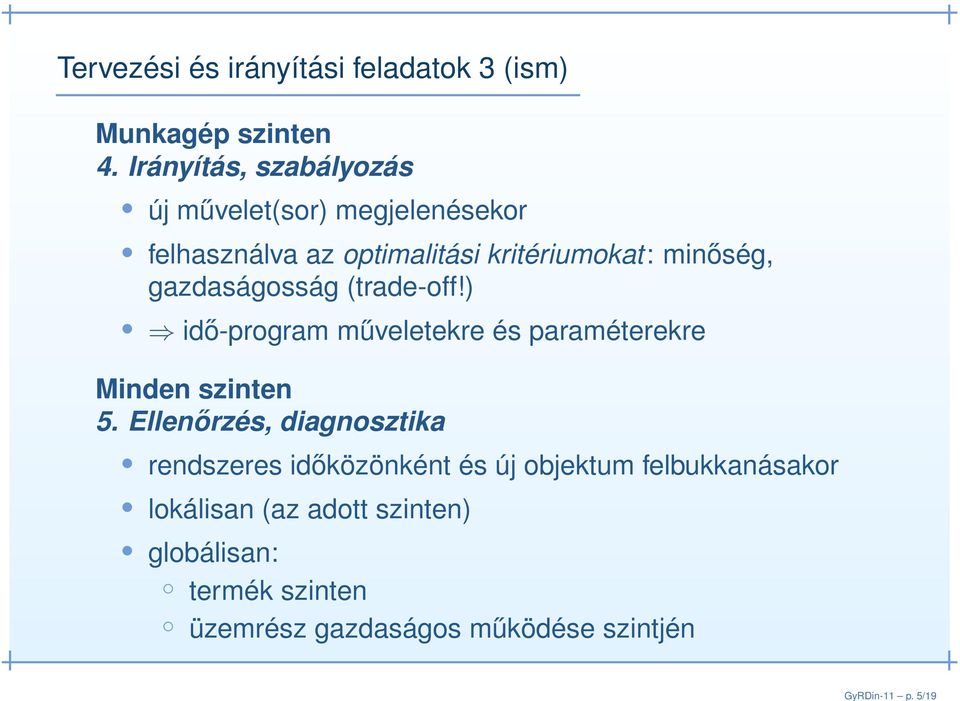

5 GyRDin-11 p. 5/19 Tervezési és irányítási feladatok 3 (ism) Munkagép szinten 4. Irányítás, szabályozás új művelet(sor) megjelenésekor felhasználva az optimalitási kritériumokat: minőség, gazdaságosság (trade-off!) idő-program műveletekre és paraméterekre Minden szinten 5. Ellenőrzés, diagnosztika rendszeres időközönként és új objektum felbukkanásakor lokálisan (az adott szinten) globálisan: termék szinten üzemrész gazdaságos működése szintjén

gazdaságosság (trade-off!) idő-program műveletekre és paraméterekre Minden szinten 5.

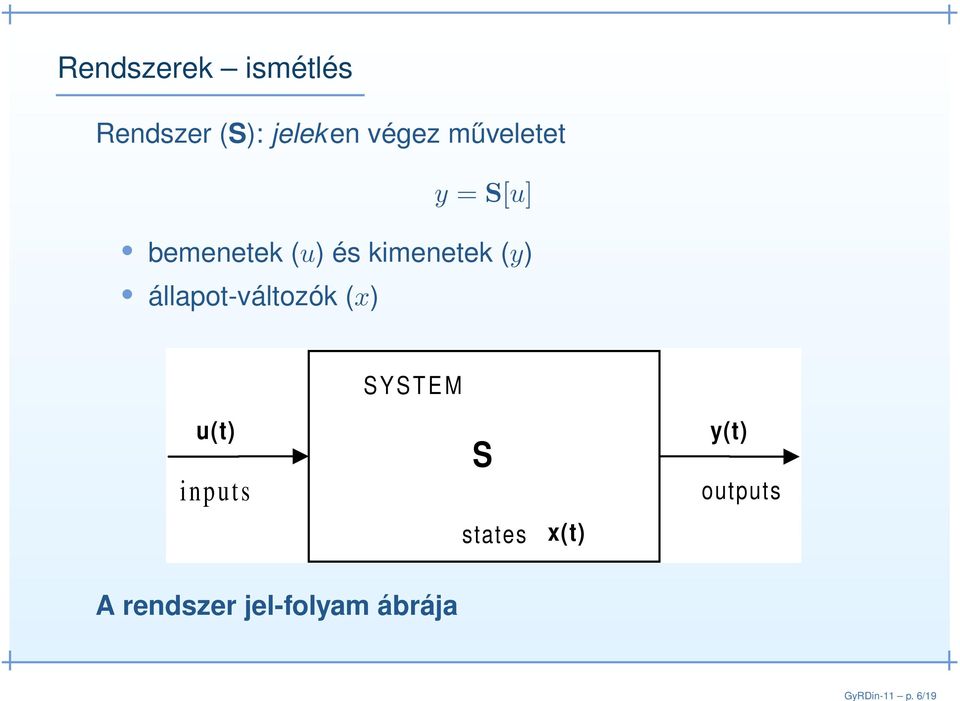

6 GyRDin-11 p. 6/19 Rendszerek ismétlés Rendszer (S): jelek en végez műveletet y = S[u] bemenetek (u) és kimenetek (y) állapot-változók (x) SYSTEM u(t) inputs S states x(t) y(t) outputs A rendszer jel-folyam ábrája

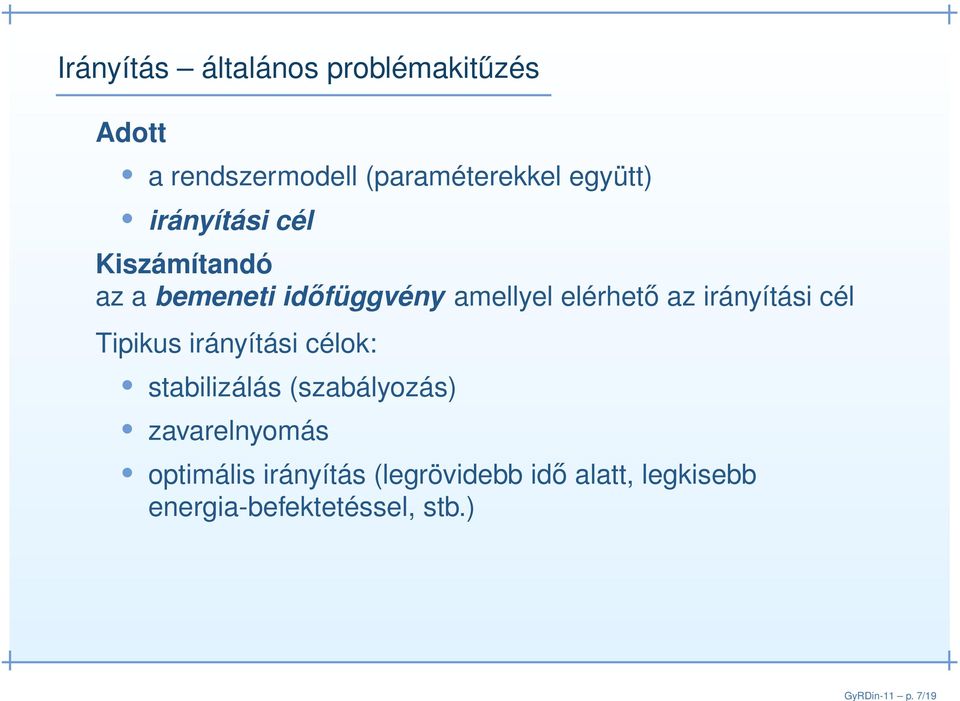

7 GyRDin-11 p. 7/19 Irányítás általános problémakitűzés Adott a rendszermodell (paraméterekkel együtt) irányítási cél Kiszámítandó az a bemeneti időfüggvény amellyel elérhető az irányítási cél Tipikus irányítási célok: stabilizálás (szabályozás) zavarelnyomás optimális irányítás (legrövidebb idő alatt, legkisebb energia-befektetéssel, stb.)

együtt) irányítási cél Kiszámítandó az a bemeneti időfüggvény amellyel elérhető az

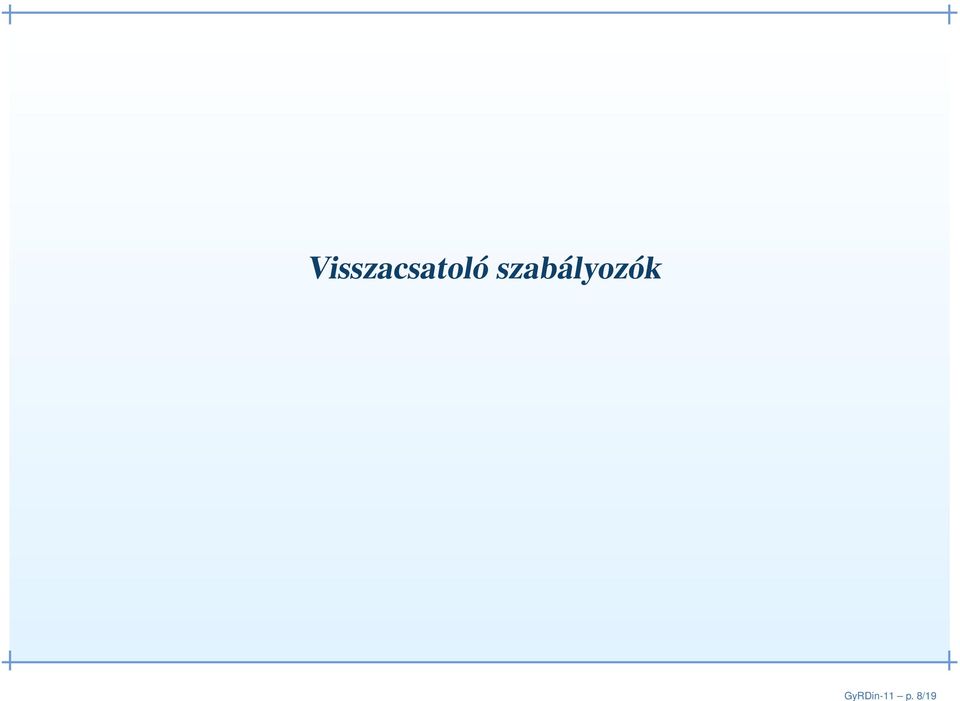

8 Visszacsatoló szabályozók GyRDin-11 p. 8/19

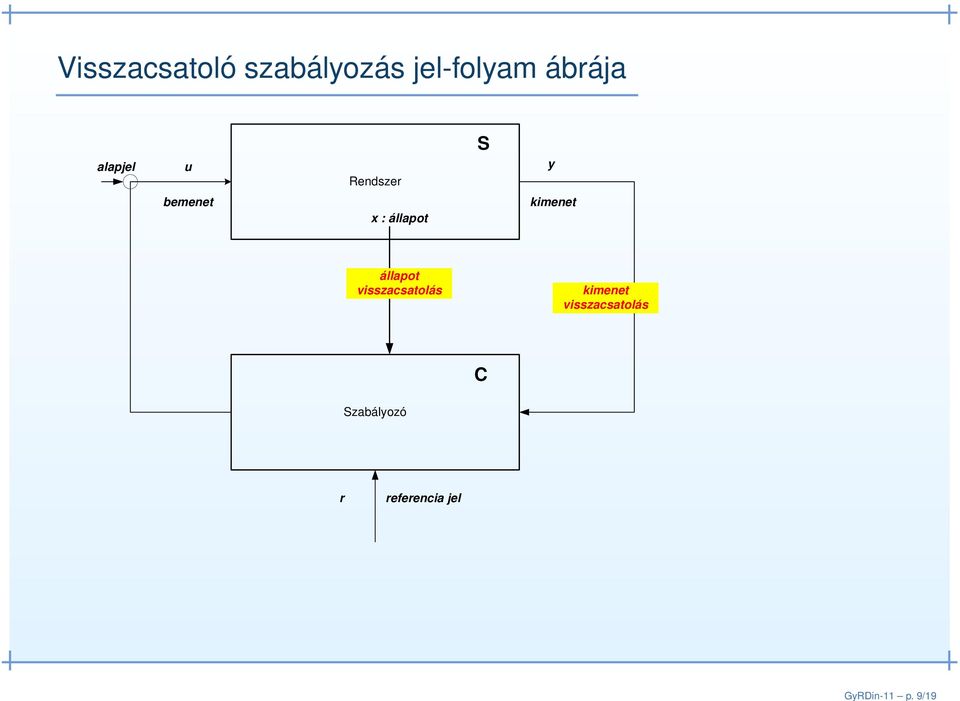

9 GyRDin-11 p. 9/19 Visszacsatoló szabályozás jel-folyam ábrája alapjel u Rendszer S y bemenet x : állapot kimenet állapot visszacsatolás kimenet visszacsatolás C Szabályozó r referencia jel

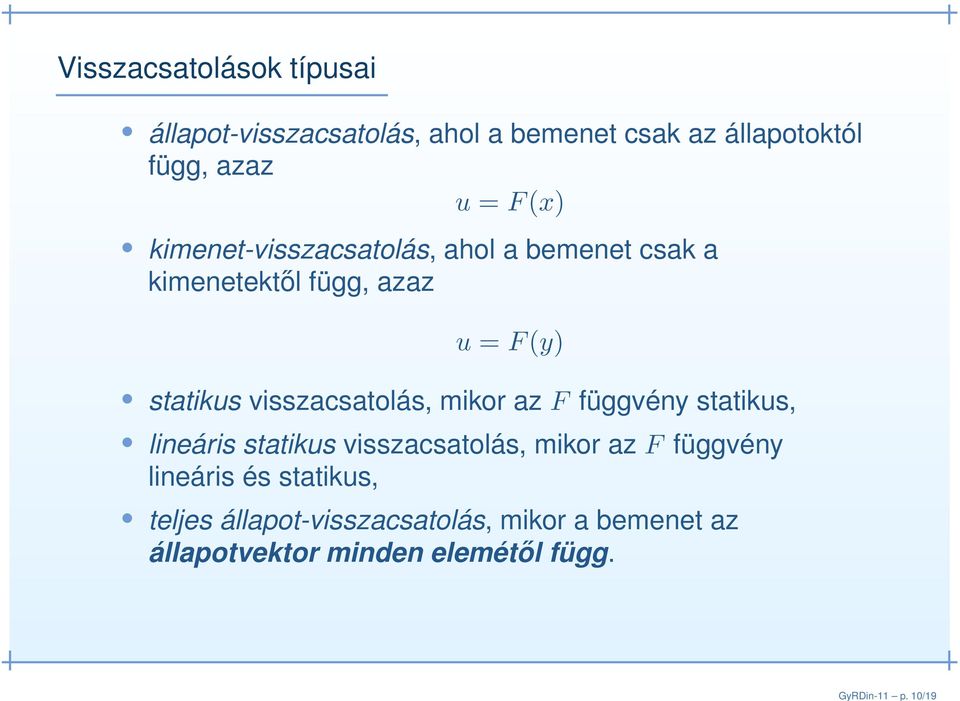

10 GyRDin-11 p. 10/19 Visszacsatolások típusai állapot-visszacsatolás, ahol a bemenet csak az állapotoktól függ, azaz u = F(x) kimenet-visszacsatolás, ahol a bemenet csak a kimenetektől függ, azaz u = F(y) statikus visszacsatolás, mikor az F függvény statikus, lineáris statikus visszacsatolás, mikor az F függvény lineáris és statikus, teljes állapot-visszacsatolás, mikor a bemenet az állapotvektor minden elemétől függ.

= F(x) kimenet-visszacsatolás, ahol a bemenet csak a kimenetektől függ, azaz u = F(y) statikus

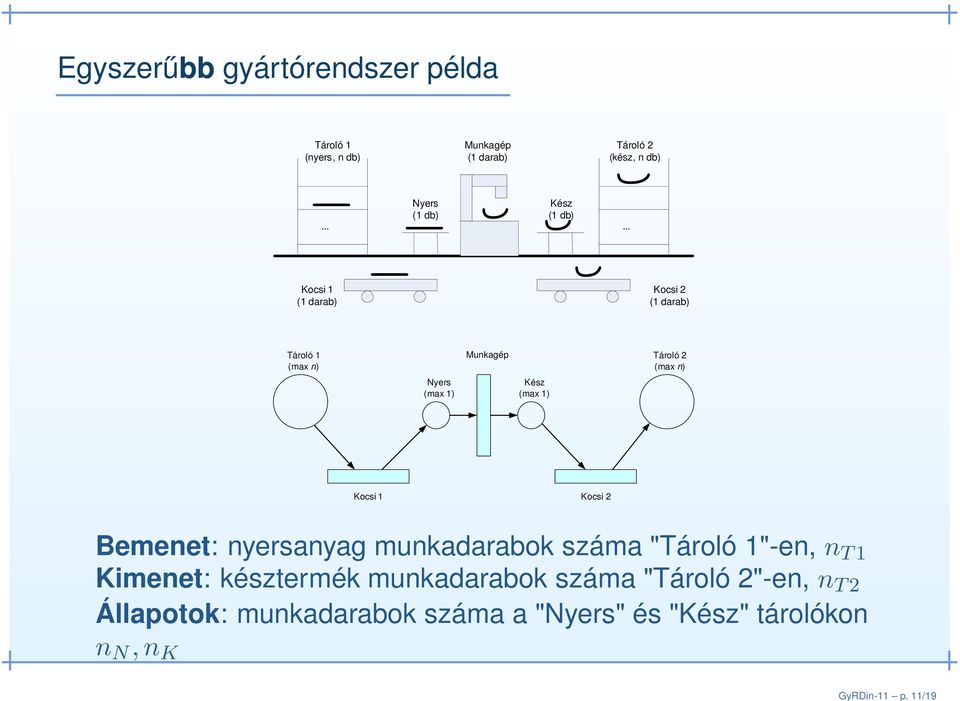

11 GyRDin-11 p. 11/19 Egyszerűbb gyártórendszer példa Tároló 1 (nyers, n db) Munkagép (1 darab) Tároló 2 (kész, n db) Nyers (1 db) Kész (1 db) Kocsi 1 (1 darab) Kocsi 2 (1 darab) Tároló 1 (max n) Munkagép Tároló 2 (max n) Nyers (max 1) Kész (max 1) Kocsi 1 Kocsi 2 Bemenet: nyersanyag munkadarabok száma "Tároló 1"-en, n T1 Kimenet: késztermék munkadarabok száma "Tároló 2"-en, n T2 Állapotok: munkadarabok száma a "Nyers" és "Kész" tárolókon n N,n K

db) Kész (1 db) Kocsi 1 (1 darab) Kocsi 2 (1 darab) Tároló 1 (max n) Munkagép Tároló 2 (max n) Nyers (max 1)

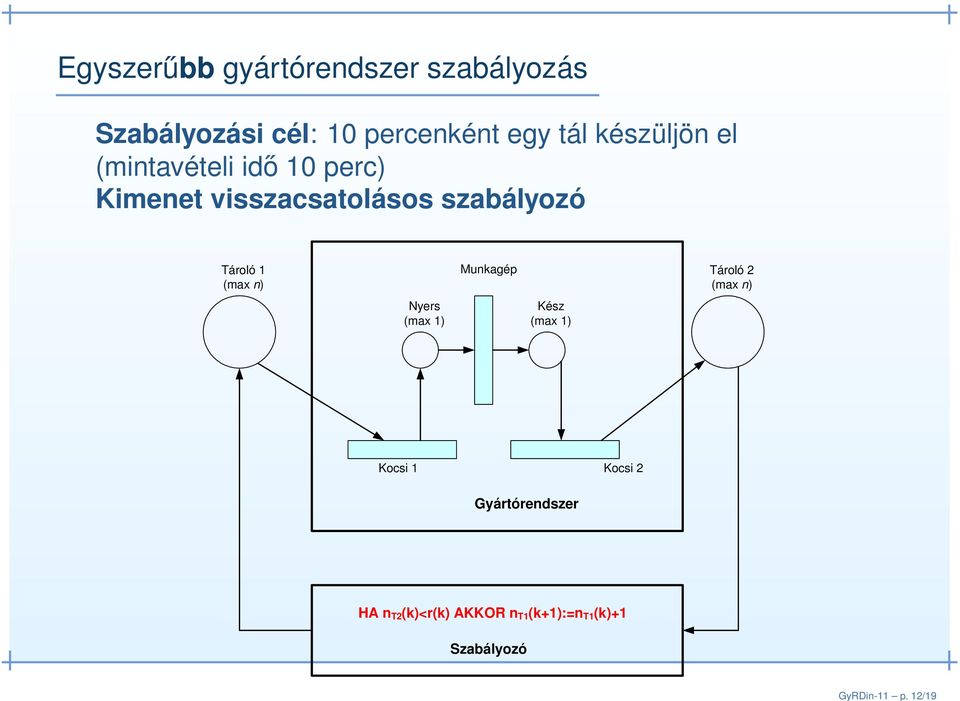

12 GyRDin-11 p. 12/19 Egyszerűbb gyártórendszer szabályozás Szabályozási cél: 10 percenként egy tál készüljön el (mintavételi idő 10 perc) Kimenet visszacsatolásos szabályozó Tároló 1 (max n) Nyers (max 1) Munkagép Kész (max 1) Tároló 2 (max n) Kocsi 1 Kocsi 2 Gyártórendszer HA n T2 (k)<r(k) AKKOR n T1 (k+1):=n T1 (k)+1 Szabályozó

tál készüljön el (mintavételi idő 10 perc) Kimenet visszacsatolásos szabályozó

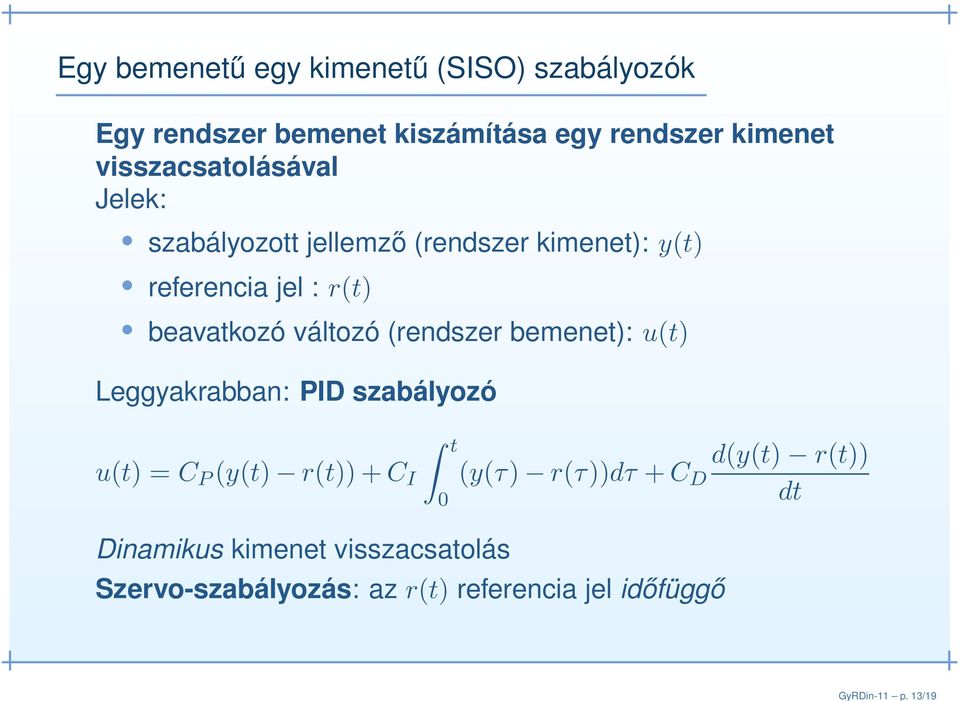

13 GyRDin-11 p. 13/19 Egy bemenetű egy kimenetű (SISO) szabályozók Egy rendszer bemenet kiszámítása egy rendszer kimenet visszacsatolásával Jelek: szabályozott jellemző (rendszer kimenet): y(t) referencia jel : r(t) beavatkozó változó (rendszer bemenet): u(t) Leggyakrabban: PID szabályozó u(t) = C P (y(t) r(t)) + C I t Dinamikus kimenet visszacsatolás 0 (y(τ) r(τ))dτ + C D d(y(t) r(t)) dt Szervo-szabályozás: az r(t) referencia jel időfüggő

visszacsatolásával Jelek: szabályozott jellemző (rendszer kimenet): y(t) referencia jel : r(t) beavatkozó

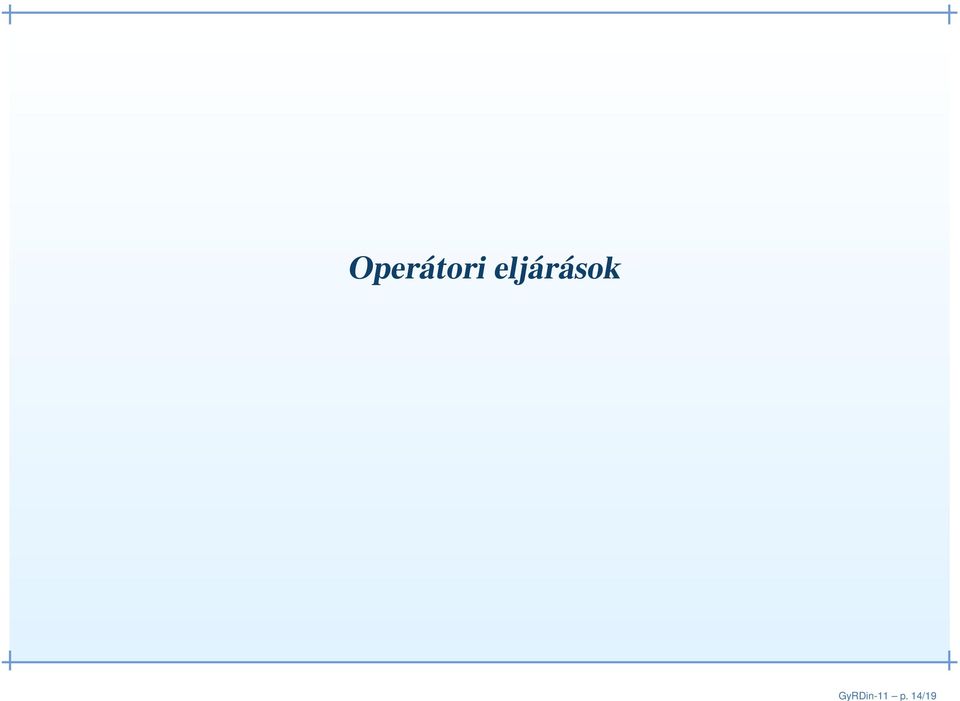

14 Operátori eljárások GyRDin-11 p. 14/19

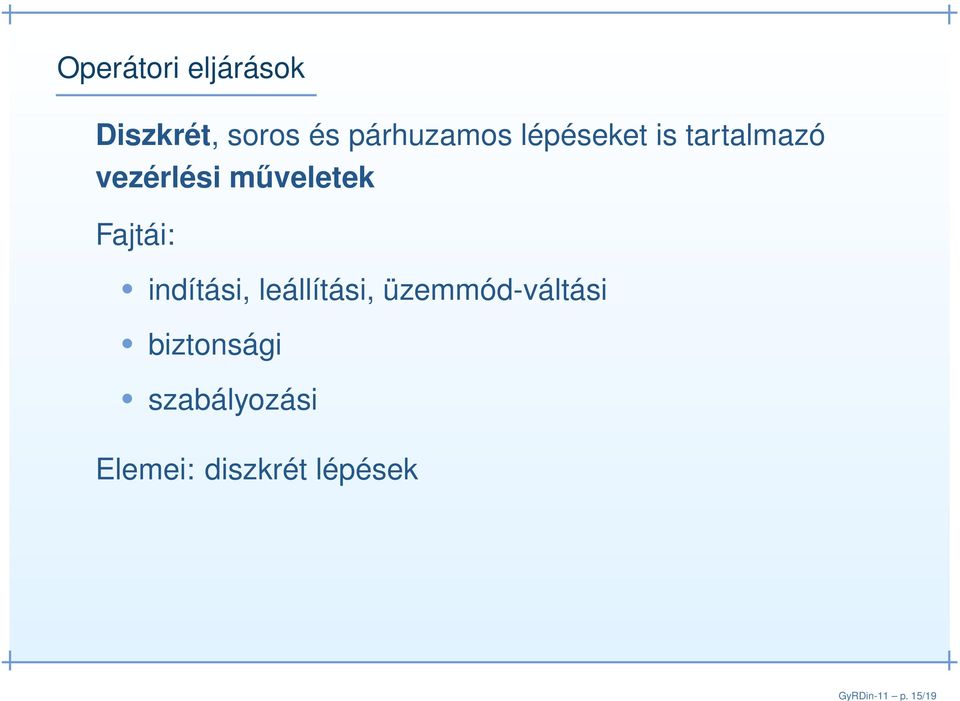

15 GyRDin-11 p. 15/19 Operátori eljárások Diszkrét, soros és párhuzamos lépéseket is tartalmazó vezérlési műveletek Fajtái: indítási, leállítási, üzemmód-váltási biztonsági szabályozási Elemei: diszkrét lépések

16 GyRDin-11 p. 16/19 Egy egyszerű operátori eljárás VA LI NOT TA empty START Operator Close VA [VA is open] Close VA TA VB [elapsed_time > 20] [VA closed] [VA is failed to closed orelse VA opened] Procedure Empty the tank TA for maintenance ALARM Timeout VA closed Failed ALARM Steps: 1. Close valve VA 2. Open valve VB 3. Check level decreasing in every 30 timestep (i.e. wait for emptying) 4. If tank TA is empty, close valve VB * If anything goes wrong ring an ALARM [VB closed] Open VB [elapsed_time > 20] ALARM Timeout Open VB [VB is open] VB opened [VB is failed to opened orelse VB closed] Failed ALARM NOT TA empty Do nothing (wait) Wait for emptying [elapsed_time > 250] [TA empty] [NOT level decreasing] ALARM Timeout TA empty Failed Wait for emptying VB is open

Empty the tank TA for maintenance ALARM Timeout VA closed Failed ALARM Steps: 1. Close valve VA 2. Open valve VB 3. Check level decreasing in every 30 timestep (i.e. wait for emptying) 4.

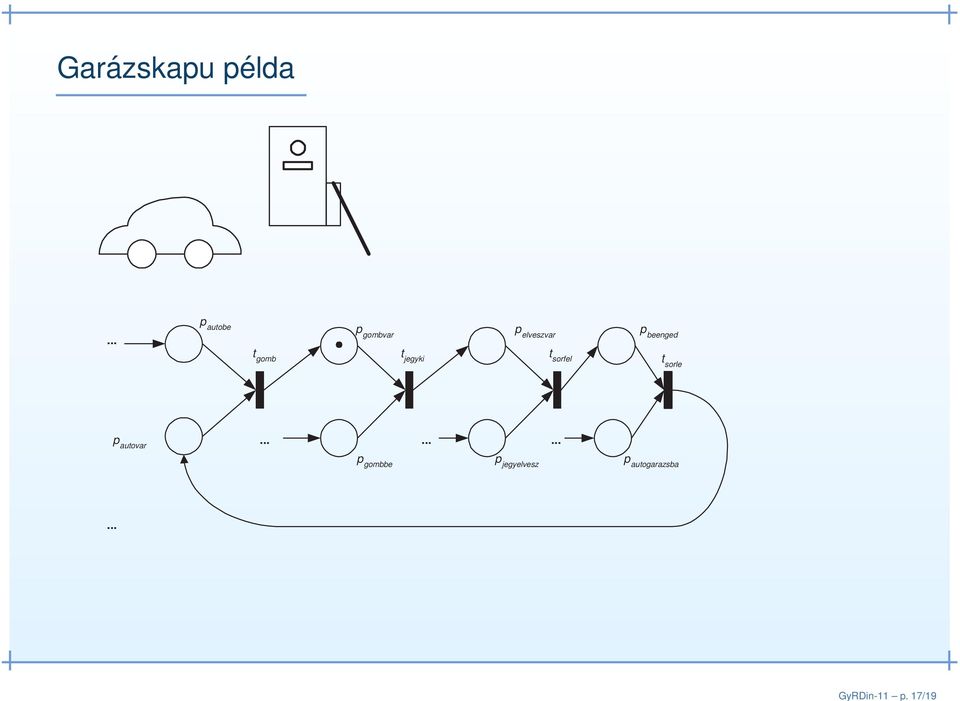

17 GyRDin-11 p. 17/19 Garázskapu példa p autobe p gombvar p elveszvar p beenged t gomb t jegyki t sorfel t sorle p autovar p gombbe p jegyelvesz p autogarazsba

18 Garázskapu operátori eljárással GyRDin-11 p. 18/19

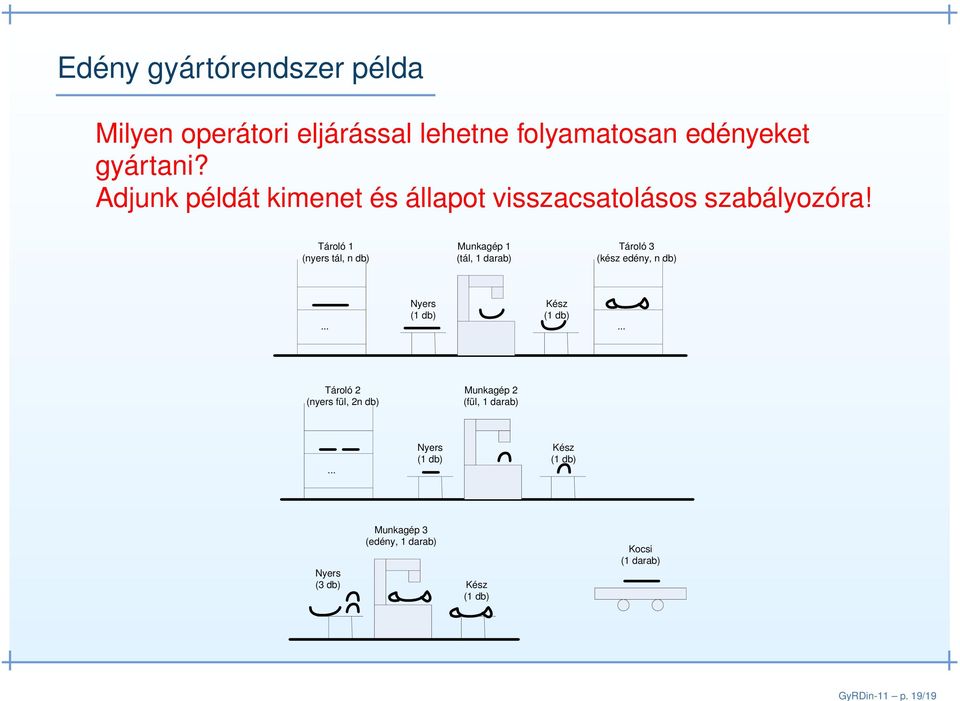

19 GyRDin-11 p. 19/19 Edény gyártórendszer példa Milyen operátori eljárással lehetne folyamatosan edényeket gyártani? Adjunk példát kimenet és állapot visszacsatolásos szabályozóra! Tároló 1 (nyers tál, n db) Munkagép 1 (tál, 1 darab) Tároló 3 (kész edény, n db) Nyers (1 db) Kész (1 db) Tároló 2 (nyers fül, 2n db) Munkagép 2 (fül, 1 darab) Nyers (1 db) Kész (1 db) Munkagép 3 (edény, 1 darab) Nyers (3 db) Kész (1 db) Kocsi (1 darab)

Adjunk példát kimenet és állapot visszacsatolásos szabályozóra!
