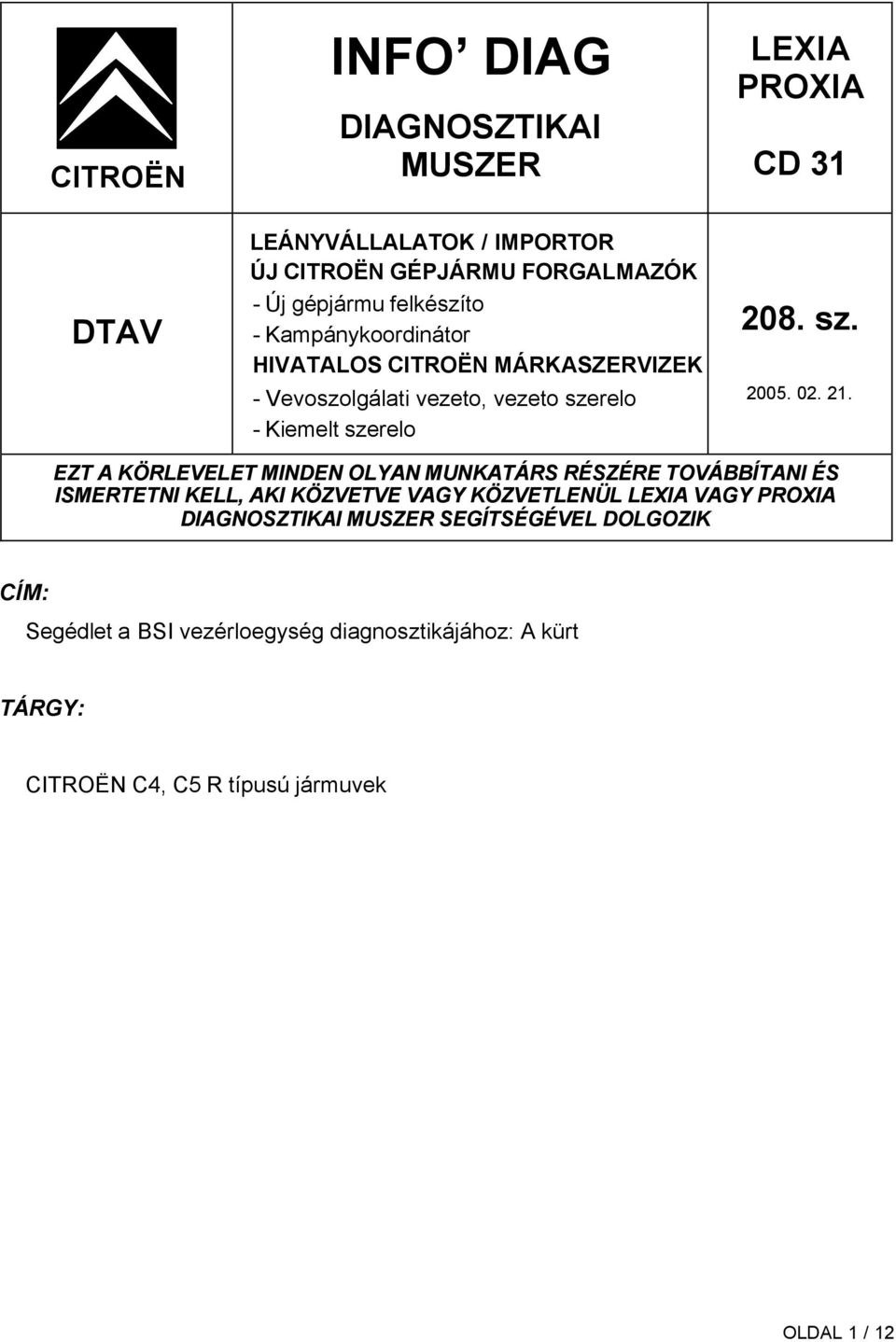

1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI MUSZER LEÁNYVÁLLALATOK / IMPORTOR ÚJ CITROËN GÉPJÁRMU FORGALMAZÓK - Új gépjármu felkészíto - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZEK - Vevoszolgálati vezeto, vezeto szerelo - Kiemelt szerelo LEXIA PROXIA CD sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MUSZER SEGÍTSÉGÉVEL DOLGOZIK CÍM: Segédlet a BSI vezérloegység diagnosztikájához: A kürt TÁRGY: CITROËN C4, C5 R típusú jármuvek OLDAL 1 / 12

2 Segédlet a BSI vezérloegység diagnosztikájához (G02) Kürt Alkalmazás a következo típusú CITROËN jármuvekhez: C4 C5 R Kezelt ügyféltünetek - A kürt nem muködik vagy muködése nem megfelelo. OLDAL 2 / 12

3 Tartalomjegyzék 1 A szükséges szerszámok 4 2 Garancia 4 3 Kapcsolatfelvétel a muszaki tanácsadóval BEVEZETÉS PÉLDA A KÖZLENDO INFORMÁCIÓKRA 4 4 Javaslatok, óvintézkedések 4 5 Muködési elvek, emlékezteto 5 6 A funkció diagnosztikája ÁLTALÁNOS ISMERTETÉS [G02][S00] A BSI VEZÉRLOEGYSÉG ELOZETES ELLENORZÉSE [G02][S01] A VEZETO ÁLTAL ELVÉGZETT KAPCSOLÁSOK VÉTELÉNEK ELLENORZÉSE Citroën C4: Citroën C5R: [G02][S02] A KÜRT ELLENORZÉSE 12 OLDAL 3 / 12

4 1 A szükséges szerszámok Diagnosztikai muszer 2 Garancia FIGYELEM: A BSI vezérloegység cseréjének költségvállalásához a muszaki tanácsadóval történt egyeztetés és a megnyitott javítási dosszié szükséges. 3 Kapcsolatfelvétel a muszaki tanácsadóval 3.1 Bevezetés A muszaki tanácsadóval történo kapcsolatfelvételt megelozoen kérjük, készítse elo a következo információkat: az áttanulmányozott dokumentáció vagy dokumentációk száma (G01 - G11), az alkalmazott fejezet száma (S0x), annak a szakasznak a száma, ameddig a hibakeresés során eljutott (ez utóbbi opcionális, függ az alkalmazott dokumentációtól). 3.2 Példa a közlendo információkra Áttanulmányozta a G10 sz. dokumentációt (ablaktörlo), az S06 fejezetet("ablaktörlo funkció diagnosztikája") és végül eljutott a hibafa 2.1 sz. szakaszához. A muszaki tanácsadó számára a következoket kell jeleznie: G10 - S Javaslatok, óvintézkedések Minden beavatkozás elott, következetesen ellenorizni kell: az akkumulátor feszültségét, a biztosítékokat, a BSI vezérloegységben található sönt megfelelo helyzetét (a söntnek "ügyfél" helyzetben kell lennie), azt, hogy a BSI vezérloegység nincs-e vészüzemmódban (lásd a BSI vezérloegység elozetes ellenorzésérol szóló dokumentációt). OLDAL 4 / 12

5 5 Muködési elvek, emlékezteto Kormánykerék alatti kapcsolómodul A vezeto manuális beavatkozása CAN Carrosserie (karosszéria) BSI vezérloegység BSM vezérloegység Vezetékes Kürt A " kürt muködtetésének kérelme" információ fogadása a kormánykerék alatti kapcsolómodulban (vagy a fix agyú kormánykeréknél). Az információ a BSI vezérloegységbe továbbítódik, amely utasítja a BSM vezérloegységet a kürt muködtetésére. A kürt elektromos kapcsolását a BSM vezérloegység hajtja végre. A BSI vezérloegységnek nincs vezetékes elektromos kimenete a kürt kapcsolásához. FIGYELEM: A kürt részleges vagy teljes muködésképtelenségével kapcsolatos hiba esetén a BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 5 / 12

6 6 A funkció diagnosztikája 6.1 Általános ismertetés Vészüzemmód gyanúja esetén tanulmányozza át a [G02][S00] fejezetet. Amennyiben a kürt elszigetelt muködési rendellenességét észleli, a hibakeresést a következo elemekre koncentrálva folytassa: a diagnosztikai muszer segítségével ellenorizze a kürtmuködtetés kérelmének figyelembevételét (amelyet a kormánykerék alatti vagy a fix agyú kormánykerék végez el), a diagnosztikai muszer segítségével ellenorizze a kürt muködését (amelyet a BSM vezérloegység aktivál), végezze el az alapellenorzéseket (biztosítékok, az elektromos vezetékek folytonossága). Ebben a következo tesztfejezetek nyújtanak segítséget [G02][S00], [G02][S01], [G02][S02] OLDAL 6 / 12

7 6.2 [G02][S00] A BSI vezérloegység elozetes ellenorzése 1. szakasz A vészüzemmódban lévo BSI vezérloegység azonosítása: - Az elso eset: amikor a gyújtás ráadásakor a világításkapcsoló «0» helyzetében, a jármu helyzetjelzo lámpái (az elsok vagy a hátsók, vagy mindegyik) kigyulladnak. - A második eset: muködo motornál a jármu tompított fényszórói kigyulladnak, és az ablaktörlo szakaszos ütemben vagy alacsony sebességfokozatban muködik. 2. szakasz A BSI vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? 4. szakasz Ellenorizze a biztosítékokat, a BSI vezérloegység tápellátásait és amennyiben szükséges javítsa meg azokat. 3. szakasz A ellenorzési dokumentáció vége 5. szakasz Diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, válassza ki az «Azonosítás» menüt. Ki tudja-e olvasni a BSI vezérloegység programjának kiadási számát? A kiadási szám megfelel-e a program szokásos kiadási számának (a program kiadási számának szigorúan fölött kell lennie)? A BSI vezérloegység nem válaszol a diagnosztikai muszer lekérdezésére 5.1 szakasz Az ellenorzési dokumentáció vége Ellenorizze a diagnosztikai muszer és a diagnosztikai csatlakozó közötti összeköttetést, a különbözo csatlakozások állapotát, a diagnosztikai muszer kommunikációs interfészének (ICC) muködését. Ha mindezek jó állapotban vannak a BSI vezérloegység leszerelése engedélyezett. Lépjen át a 6. szakaszba Lépjen át a 10. szakaszba OLDAL 7 / 12

8 6. szakasz A BSI vezérloegység új, és ha igen, az alkatrész-forgalmazásból származik-e? 8. szakasz A BSI vezérloegység ezt megelozoen fel volt-e már töltve? 7. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Lépjen át a 10. szakaszba 9. szakasz Legalább háromszor ismételje meg a BSI vezérloegység feltöltését. A harmadik sikertelen feltöltés után a BSI vezérloegység leszerelése engedélyezett. OLDAL 8 / 12

9 10. szakasz 1) A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel. Válassza ki a «PROGRAMOZÁS» menüt, majd az «Ügyfél opciók» menüpontot és a «nappali lámpák típusa» paramétert programozza «nincs nappali lámpa» értékure. 2) Kapcsolja ki a «nappali lámpák» és a «lámpák» automatikus bekapcsolása funkciókat az egyéni menü használatával (MENÜ nyomógomb a kormánykerék feletti kapcsolómodulon vagy az autórádión). 3) Adja rá a gyújtást (+APC). Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablakatörlok muködését. Az elso és a hátsó helyzetjelzo lámpák felgyulladtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik. 11. szakasz Muködtesse az elakadásjelzo nyomógombot. A nyomógomb megnyomásakor a gomb világító diódája felgyulladt-e? 13. szakasz A diagnosztikai muszerrel lépjen kapcsolatba a légzsák-vezérloegységgel. Válassza ki az «Azonosítás» menüt. Ki tudja olvasni a légzsák-vezérloegység azonosítási képernyojének elemeit? szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy a fix agyú kormánykerék (VCCF)) és a CAN Carrosserie (karroszéria) hálózat irányába. Ha a CAN Carrosserie (karosszéria) hálózat jó állapotban van, a BSI vezérloegység leszerelése engedélyezett. A következo két feltétel egyike nem teljesül: Az elso és a hátsó helyzetjelzo lámpák felgyulladtak Lépjen át a 14. szakaszba 12. szakasz A BSI meghibásodott A BSI vezérloegység leszerelése engedélyezett Az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik szakasz Ha a kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között jó állapotban van, akkor cserélje ki a kormánykerék vagy a fix agyú kormánykerék (VCCF) alatti kapcsolómodult (kormánykerék alatti kapcsolómodul). A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 9 / 12

10 14. szakasz Adja rá a gyújtást. Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlo muködését. Az alábbi két feltétel egyike nem teljesül : az elso és a hátsó helyzetjelzo lámpák kialszanak az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik Az elso és a hátsó helyzetjelzo lámpák kialszanak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik szakasz A BSM vezérloegység hibásodott meg. A hibakeresést ebbe az irányba folytassa. FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. 16. szakasz Adja rá a gyújtást. Az elso helyzetjelzo lámpák felgyulladtak és a hátsó helyzetjelzo lámpák kialudtak? szakasz A BSI vezérloegység leszerelése engedélyezett szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy fix agyú kormánykerék (VCCF)) és a BSM vezérloegység közötti kapcsolatra és magára a BSM vezérloegységre FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. OLDAL 10 / 12

11 6.3 [G02][S01] A vezeto által elvégzett kapcsolások vételének ellenorzése Citroën C4: A diagnosztikai muszer segítségével lépjen kapcsolatba a fix agyú kormánykerékkel (VCCF) és válassza ki a "Paramétermérés", majd a "különbözo kapcsolók" menüt. Ellenorizze a "kürt kapcsolása" paraméter állapotát a kürtkapcsoló megnyomásakor. Ha a "kürt kapcsolása" paraméter állapota a kapcsoló manuális muködtetésekor nem változik, ellenorizze a fix agyú kormánykereket (VCCF). Amennyiben szükséges, végezze el a javításokat. Ha a paraméter állapota változik, úgy a fix agyú kormánykerék (VCCF) nem lehet hibás és a hibakeresést folytassa a BSM vezérloegység környezetében. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos Citroën C5R: A diagnosztikai muszer segítségével lépjen kapcsolatba a kormánykerék alatti kapcsolómodullal és válassza ki a "Paramétermérés", majd a "kürtkapcsoló" menüt. A kürtkapcsoló megnyomásakor ellenorizze a "kürt kapcsolása" paraméter állapotát. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 11 / 12

12 6.4 [G02][S02] A kürt ellenorzése A diagnosztikai muszer segítségével lépjen kommunikációs kapcsolatba a BSM vezérloegységgel. Válassza ki a "MUKÖDTETOK TESZTELÉSE", majd a VILÁGÍTÁS / JELZÉSEK" menüt. Végezze el a kürt funkcióval kapcsolatos muködtetok tesztelését. Ha a kürt nem muködött vagy csak részlegesen muködött, ellenorizze: a BSM vezérloegységet, a BSM vezérloegység és a kürt közötti vezetéket, a kürtöt. FIGYELEM: A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 12 / 12
