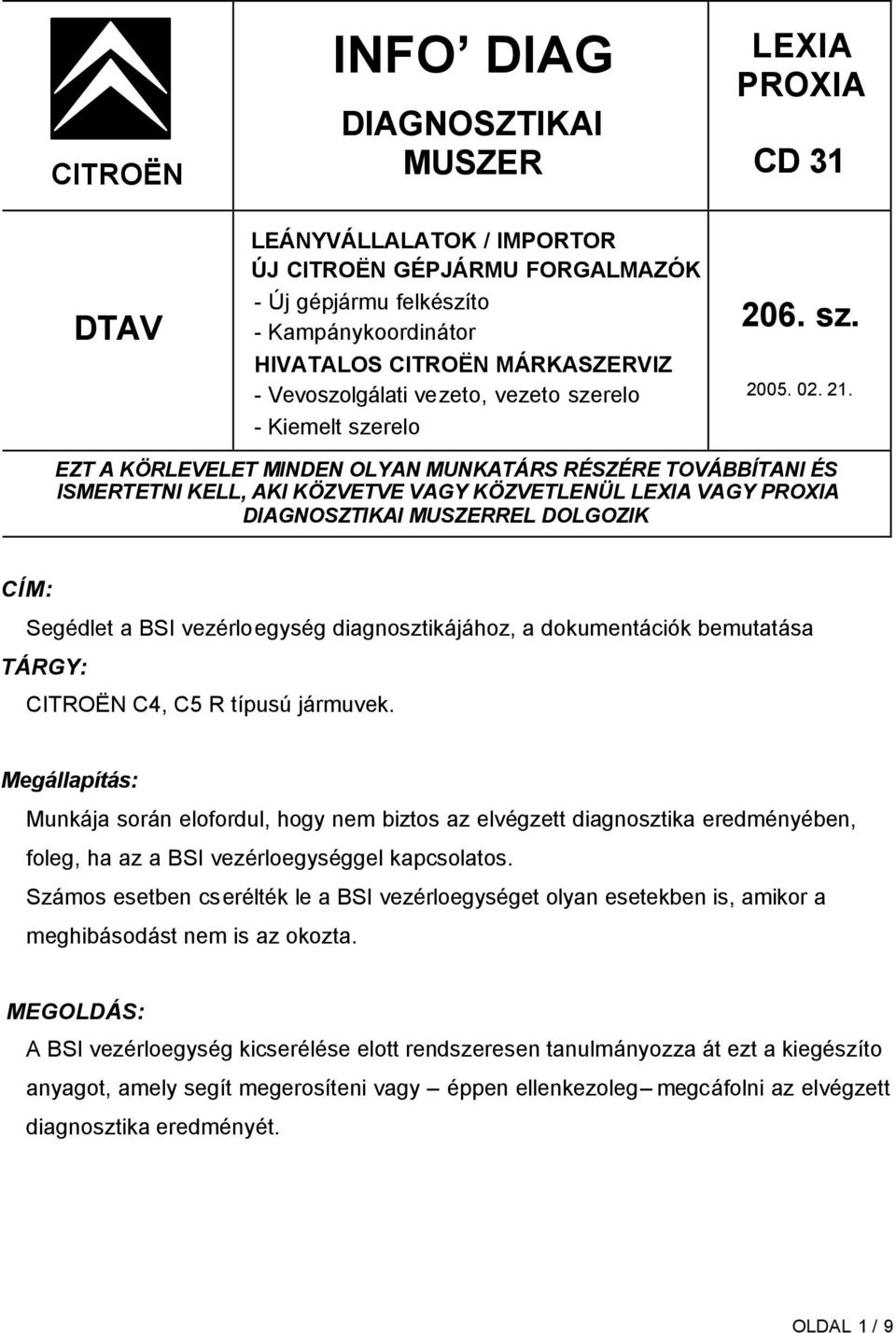

1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI MUSZER LEÁNYVÁLLALATOK / IMPORTOR ÚJ CITROËN GÉPJÁRMU FORGALMAZÓK - Új gépjármu felkészíto - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZ - Vevoszolgálati vezeto, vezeto szerelo - Kiemelt szerelo LEXIA PROXIA CD sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MUSZERREL DOLGOZIK CÍM: Segédlet a BSI vezérloegység diagnosztikájához, a dokumentációk bemutatása TÁRGY: CITROËN C4, C5 R típusú jármuvek. Megállapítás: Munkája során elofordul, hogy nem biztos az elvégzett diagnosztika eredményében, foleg, ha az a BSI vezérloegységgel kapcsolatos. Számos esetben cserélték le a BSI vezérloegységet olyan esetekben is, amikor a meghibásodást nem is az okozta. MEGOLDÁS: A BSI vezérloegység kicserélése elott rendszeresen tanulmányozza át ezt a kiegészíto anyagot, amely segít megerosíteni vagy éppen ellenkezoleg megcáfolni az elvégzett diagnosztika eredményét. OLDAL 1 / 9

2 1 Célkituzések Hogy segítsük önt a BSI vezérloegységek diagnosztizálásában, tizenegy BSI vezérloegység diagnosztikai segédletet készítettünk, amelyeket Info Diag formájában adunk közre. Minden egyes dokumentáció a jármu egy vagy több funkciójához kapcsolódik, az alábbiak szerint: A kezelt funkciók A dokumentáció száma Az Info Diag száma Világítás G Kürt G Fedélzeti számítógép G Indítás G Az ajtók reteszelése G Muszercsoport G Ablakemelok G Motorolajszint-méro G Üzemanyagszint-méro G Ablaktörlok G Irányjelzo lámpa, elakadásjelzo lámpa G Supprimé :. 2 Milyen esetekben kell a dokumentációt használni? Azt követoen, hogy elvégezte a multiplexelt hálózatú jármu diagnosztikáját és e diagnosztika során arra a következtetésre jutott, hogy ki kellene cserélni a BSI vezérloegységet. Ilyen esetekben kérjük, hogy tanulmányozza át a diagnosztika eredményét megerosíto dokumentációt. FIGYELEM: Ez a dok umentáció nem helyettesíti a klasszikus hibakeresési módszereket, amelyeket a BSI vezérloegység ellenorzése során alkalmazni szokott. OLDAL 2 / 9

3 3 A megfelelo dokumentáció kiválasztása és áttanulmányozása 3.1 A dokumentáció kiválasztása Ezek a dokumentációk egyetlen ügyfélpanaszból kiindulva készültek, és nem alkalmazhatók abban az esetben, ha a jármuvön egyidoben több hiba is jelen van. Több hiba egyideju jelenléte esetén javasoljuk, hogy a javítást kezdje a legsúlyosabb hibával, majd haladjon a kevésbé súlyos hibajelenségek felé. Az áttanulmányozandó dokumentációt az ügyfélpanasz függvényében válassza ki. A dokumentációk alkalmazása között nincs prioritási sorrend, kivéve az ajtók reteszelésével (ide számítva a nagyfrekvenciás távvezérlot is), illetve az indításgátlással összefüggo meghibásodások esetét, amikor a hibakeresést a reteszelés funkciónál kell kezdeni, majd azt az indításgátló funkcióval kell folytatni. FIGYELEM: Az elvégzett diagnosztika eredményének megerosítéséhez nem szükséges az összes dokumentum áttanulmányozása. 3.2 Példa Ügyfele panaszkodik, hogy C5R típusú jármuvén nem muködik az elso ablaktörlo. Öna megszokott módon elvégzi a hibakeresést és arra a következtetésre jut, hogy ki kell cserélni a BSI vezérloegységet. Mielott megrendelné az új BSI vezérloegységet, kérjük, hogy tanulmányozza át az idevonatkozó dokumentációt annak érdekében, hogy meggyozodjön a diagnosztika eredményének helyességérol. Ebben az esetben a G10 sz. dokumentációt kell használni, amely a 216. sz. Info Diag-ban található. OLDAL 3 / 9

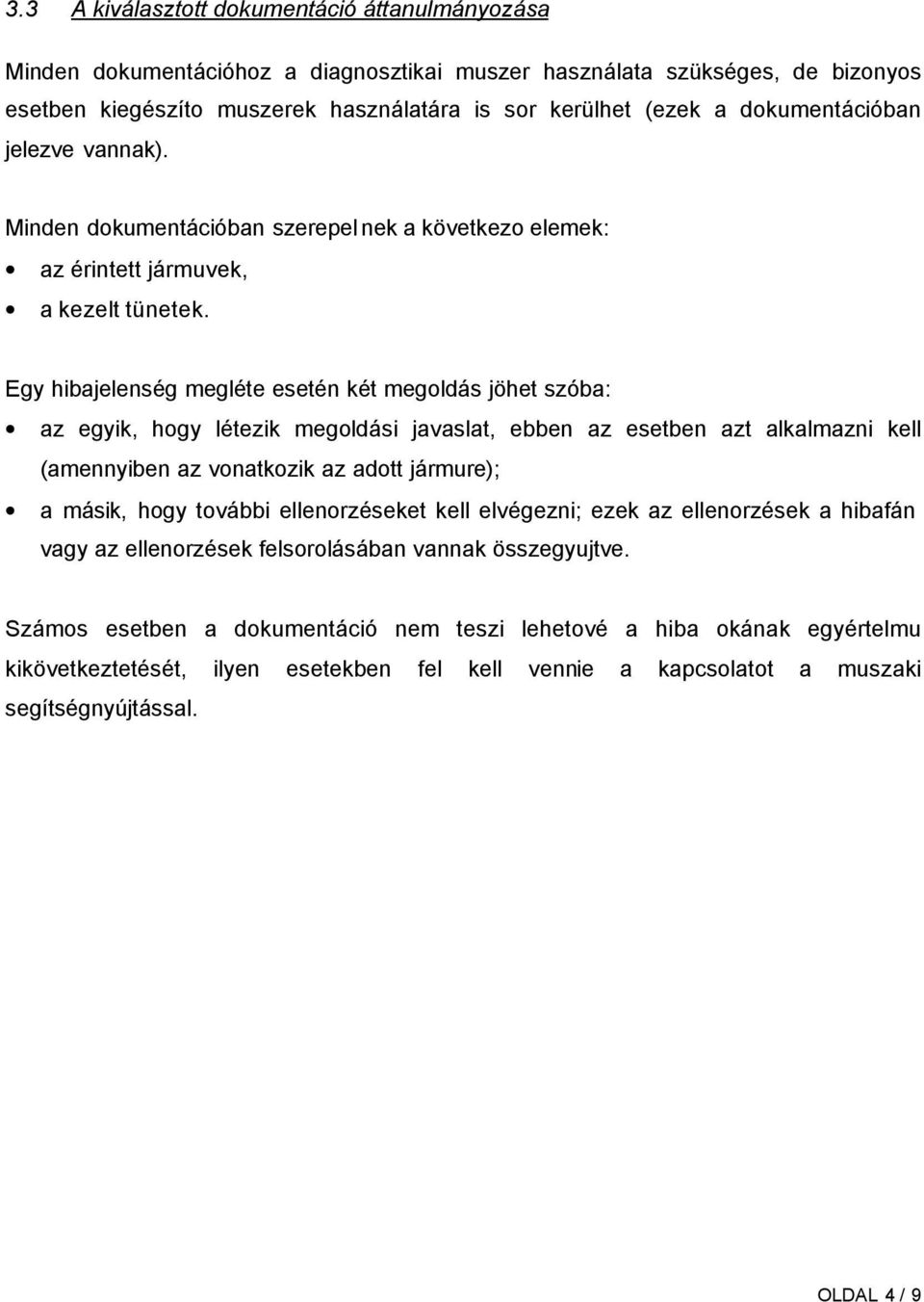

4 3.3 A kiválasztott dokumentáció áttanulmányozása Minden dokumentációhoz a diagnosztikai muszer használata szükséges, de bizonyos esetben kiegészíto muszerek használatára is sor kerülhet (ezek a dokumentációban jelezve vannak). Minden dokumentációban szerepel nek a következo elemek: az érintett jármuvek, a kezelt tünetek. Egy hibajelenség megléte esetén két megoldás jöhet szóba: az egyik, hogy létezik megoldási javaslat, ebben az esetben azt alkalmazni kell (amennyiben az vonatkozik az adott jármure); a másik, hogy további ellenorzéseket kell elvégezni; ezek az ellenorzések a hibafán vagy az ellenorzések felsorolásában vannak összegyujtve. Számos esetben a dokumentáció nem teszi lehetové a hiba okának egyértelmu kikövetkeztetését, ilyen esetekben fel kell vennie a kapcsolatot a muszaki segítségnyújtással. OLDAL 4 / 9

5 4 Garancia FIGYELEM: A BSI vezérloegység cseréjének költségvállalásához a muszaki tanácsadóval történt egyeztetés és a megnyitott javítási dosszié száma szükséges. 5 Kapcsolatfelvétel a muszaki tanácsadóval 5.1 Bevezetés A muszaki tanácsadóval történo kapcsolatfelvételt megelozoen, kérjük, hogy gyujtse össze a következo elemeket: az áttanulmányozott dokumentáció vagy dokumentációk száma (G01 - G11), az alkalmazott fejezet száma (S0x), annak a szakasznak a száma, ameddig a hibakeresés során eljutott (ez utóbbi opcionális, és függ az alkalmazott dokumentációtól). 5.2 Példa a közlendo információkra Áttanulmányozta a G10 sz. dokumentációt (ablaktörlo), az S06 fejezetet (ablaktörlo funkció diagnosztikája"), és végül eljutott a hibafa 2.1 sz. szakaszához. A muszaki tanácsadóval a következoket kell közölnie: G10 - S Javaslatok, óvintézkedések 6.1 Javaslataink Minden beavatkozás elott, következetesen ellenorizni kell: az akkumulátor feszültségét, a biztosítékokat, a BSI vezérloegységben található sönt megfelelo helyzetét (a söntnek "ügyfél" helyzetben kell lennie), azt, hogy a BSI vezérloegység nincs -e vészüzemmódban (lásd a BSI vezérloegység elozetes ellenorzésérol szóló dokumentációt). OLDAL 5 / 9

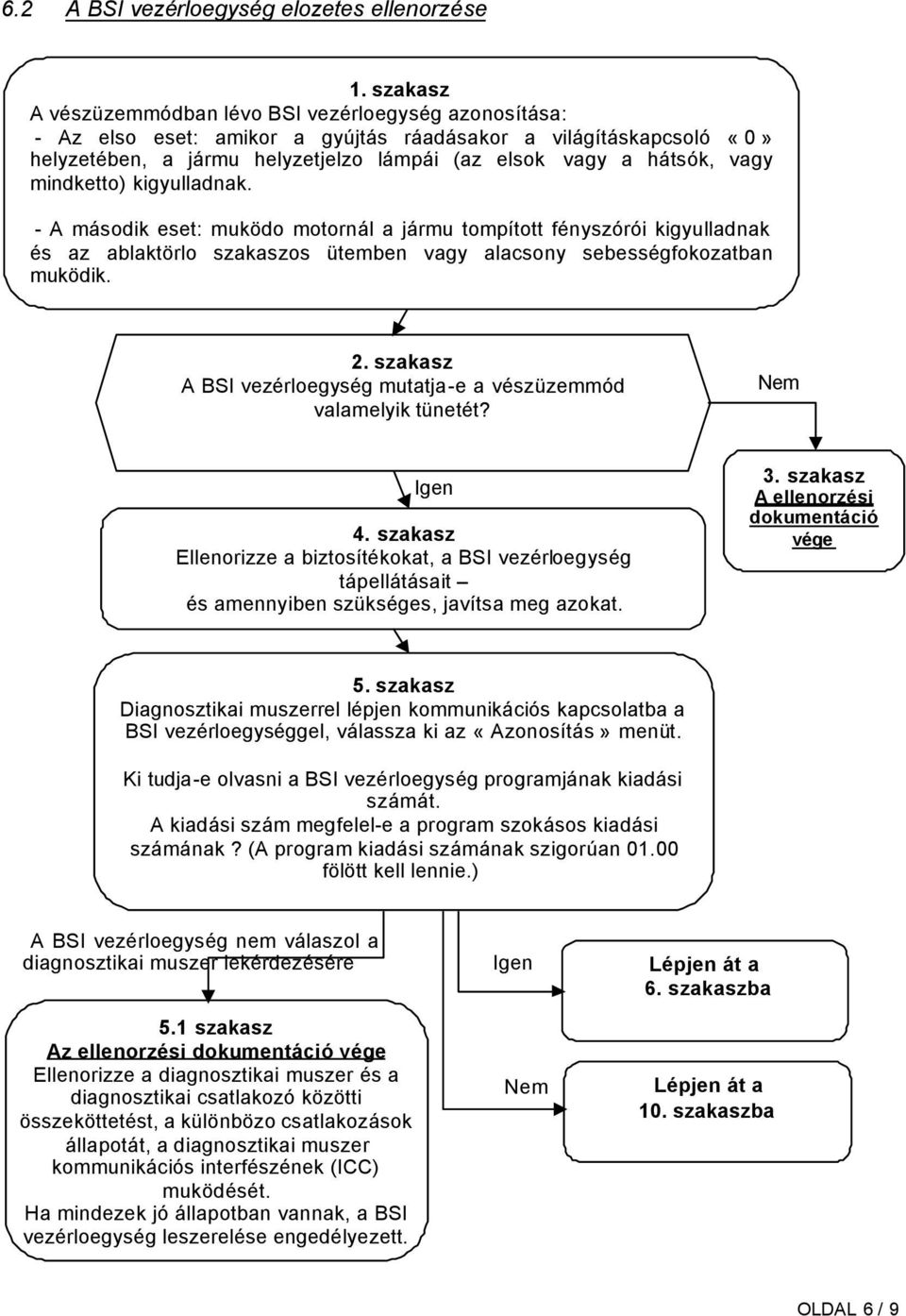

6 6.2 A BSI vezérloegység elozetes ellenorzése 1. szakasz A vészüzemmódban lévo BSI vezérloegység azonosítása: - Az elso eset: amikor a gyújtás ráadásakor a világításkapcsoló «0» helyzetében, a jármu helyzetjelzo lámpái (az elsok vagy a hátsók, vagy mindketto) kigyulladnak. - A második eset: muködo motornál a jármu tompított fényszórói kigyulladnak és az ablaktörlo szakaszos ütemben vagy alacsony sebességfokozatban muködik. 2. szakasz A BSI vezérloegység mutatja-e a vészüzemmód valamelyik tünetét? 4. szakasz Ellenorizze a biztosítékokat, a BSI vezérloegység tápellátásait és amennyiben szükséges, javítsa meg azokat. 3. szakasz A ellenorzési dokumentáció vége 5. szakasz Diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel, válassza ki az «Azonosítás» menüt. Ki tudja-e olvasni a BSI vezérloegység programjának kiadási számát. A kiadási szám megfelel-e a program szokásos kiadási számának? (A program kiadási számának szigorúan fölött kell lennie.) A BSI vezérloegység nem válaszol a diagnosztikai muszer lekérdezésére 5.1 szakasz Az ellenorzési dokumentáció vége Ellenorizze a diagnosztikai muszer és a diagnosztikai csatlakozó közötti összeköttetést, a különbözo csatlakozások állapotát, a diagnosztikai muszer kommunikációs interfészének (ICC) muködését. Ha mindezek jó állapotban vannak, a BSI vezérloegység leszerelése engedélyezett. Lépjen át a 6. szakaszba Lépjen át a 10. szakaszba OLDAL 6 / 9

7 6. szakasz A BSI vezérloegység új? (az alkatrész-forgalmazásból származik-e) 8. szakasz A BSI vezérloegység ezt megelozoen fel volt-e már töltve? 7. szakasz Az ellenorzési dokumentáció vége A BSI vezérloegység leszerelése engedélyezett Lépjen át a 10. szakaszba 9. szakasz Legalább háromszor ismételje meg a BSI vezérloegység feltöltését. A harmadik sikertelen feltöltés után a BSI vezérloegység leszerelése engedélyezett. OLDAL 7 / 9

8 10. szakasz 1) A diagnosztikai muszerrel lépjen kommunikációs kapcsolatba a BSI vezérloegységgel. Válassza ki a «PROGRAMOZÁS» menüt, majd az «Ügyfél opciók» menüpontot és a «nappali lámpák típusa» paramétert programozza «nincs nappali lámpa» értékure. 2) Kapcsolja ki a nappali lámpák és a lámpák automatikus bekapcsolása funkciókat az egyéni menü használatával (MENÜ nyomógomb a kormánykerék feletti kapcsolómodulon vagy az autórádión). 3) Adja rá a gyújtást (+APC). Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablakatörlok muködését. Az elso és a hátsó helyzetjelzo lámpák felgyulladtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik. 11. szakasz Muködtesse az elakadásjelzo nyomógombot. A nyomógomb megnyomásakor a gomb világító diódája felgyulladt-e? 13. szakasz A diagnosztikai muszerrel lépjen kapcsolatba a légzsák-vezérloegységgel. Válassza ki az «Azonosítás» menüt Ki tudja olvasni a légzsák-vezérloegység azonosítási képernyojének elemeit? szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy a fix agyú kormánykerék (VCCF)) és a CAN Carrosserie (karosszéria) hálózat irányába. Ha a CAN Carrossérie hálózat jó állapotban van, a BSI vezérloegység leszerelése engedélyezett. A következo két feltétel egyike nem teljesül: Az elso és a hátsó helyzetjelzo lámpák felgyulladtak Lépjen át a 14. szakaszba 12. szakasz A BSI meghibásodott A BSI vezérloegység leszerelése engedélyezett Az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebességu szakaszos ütemben muködik szakasz Ha a kapcsolat a BSI vezérloegység és a kormánykerék alatti kapcsolómodul között jó állapotban van, akkor cserélje ki a kormánykerék vagy a fix agyú kormánykerék (VCCF) alatti kapcsolómodult (kormánykerék alatti kapcsolómodul). A BSI vezérloegység nem hibás, leszerelése tilos. OLDAL 8 / 9

9 14. szakasz Adja rá a gyújtást. Figyelje meg az elso és a hátsó helyzetjelzo lámpák, valamint az elso ablaktörlo muködését. Az alábbi két feltétel egyike nem teljesül : az elso és a hátsó helyzetjelzo lámpák kilaudtak az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik Az elso és a hátsó helyzetjelzo lámpák kialudtak és az elso ablaktörlo alacsony sebességi fokozatban vagy alacsony sebeségu szakaszos ütemben muködik szakasz A BSM vezérloegység hibásodott meg. A hibakeresést ezirányba folytassa. FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. 16. szakasz Adja rá a gyújtást. Az elso helyzetjelzo lámpák felgyulladtak és a hátsó helyzetjelzo lámpák kialudtak? szakasz A BSI vezérloegység leszerelése engedélyezett szakasz Irányítsa a hibakeresést a kormánykerék alatti kapcsolómodul (vagy fix agyú kormánykerék (VCCF)) és a BSM vezérloegység közötti kapcsolatra és magára a BSM vezérloegységre FIGYELEM: a BSI vezérloegységben a «nappali lámpák típusa» paramétert az eredeti értékure programozza. OLDAL 9 / 9
