1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: ábra 3. ábra ábra) 1.4 A billentyuzet (lásd 3. és 4. ábra) SKR301 készülék ellenorzése és beállítása 3.1 Vízszintes ellenorzés és kalibrálás (X és Y tengely) Vízszintes ellenorzés Vízszintes kalibrálás Függoleges ellenorzés és kalibrálás (Z tengely) Függoleges ellenorzés Függoleges kalibrálás 4. A készülék ápolása és kezelése 5. GARANCIA 6. Tartozékok 6.1 LDR180 detektor / távirányító Az LDR180 használata detektorként Az LDR180 használata távirányítóként Az elem cseréje 6.2 Távirányító (opcionális) 6.3 Szereloelemek Univerzális szereloelem Ferde szerelovas Háromlábú állványok 6.4 További tartozékok A jelen használati útmutatóban szereplo tartozékok nem feltétlenül leszállított tartozékok! A leszállított tartozékokról kérem érdeklodjön viszonteladóinknál! Habár az SKR301 készülék használata igen egyszeru, mégis javasoljuk, hogy a lézer használata elott olvassa el ezt az útmutatót. 1. Általános tudnivalók 1.1 Leírás Az SKR301 készülék látható lézert generáló automata berendezés, melyet szintezéshez, vonalba igazításhoz, víz - és gázvezeték-szereléshez, illetve derékszögezéshez lehet használni. Alkalmazási területei: álmennyezetek felszerelése, padlóburkolatok lerakása, válaszfalak építése és számos szabadban végzendo vonalba igazítási munka. Az SKR301 lézer az alábbi fejlett szolgáltatásokat nyújtja: Automatikus szintezés vízszintes és függoleges irányban. Választható fénysugár-forma: forgó sík, pásztázás, egyenes vonal (krétavonal), egy pont vagy állandó derékszög Egyszeru elektronikus kalibrálás Balra-jobbra állítható derékszögu fénysugár VIGYÁZAT! Az SKR301 készülék Class II, illetve (az USA-változat esetében) Class IIIR kategóriájú lézersugarat bocsát ki, és megfelel az IEC 285 nemzetközi biztonsági szabványnak. Habár a kibocsátott fénysugár teljesítménye nem haladja meg az 1 mw-ot (II kategória), illetve a 2 mw-ot (IIIR kategória), mégis az alábbi óvintézkedések betartását javasoljuk: Tilos közvetlenül belenézni a lézersugárba Muszaki adatok 1000 láb (300 m) átméroju körben, detektorral 0,010% (+/- 1/8", 100 lábon, +/-10 mm 100 m -en) +/- 8% 3 34 max. 635 nm Európai változat: 1 mw, II. kategória USA-változat: 2 mw, IIIR kategória 2 alkáli elem (LR20 vagy D), illetve újratöltheto elemek 15 óra 40 óra (újratöltheto elemekkel) 160 óra (alkáli elemekkel) 6" 6 1/2" 6 3/4" ( cm) 3 font / 1,3 kg ford/perc Eso- és porálló (IP 65) Javasolt felhasználási távolság (átméro) Szintezési pontosság Szintezési tartomány Szkennelési tartomány Lézerdióda Teljesítmény Töltési ido Az akkumulátor élettartama Méret Forgási sebesség Idojárás-állóság Az áttekinto ábrák magyarázata (1. és 2. ábra) Forgófej A függoleges vagy derékszögu lézersugár nyílása A lézersugár nyílása (Pont/Pot üzemmód) Az egyenes vonalú lézersugár nyíl ása Nyíl (a 90 -os jelhez kell igazítani) 90 -os jelhez (a négybol egy) Behúzható láb a függoleges beállításhoz Szabályozható láb a függoleges beállításhoz Elemek (újratöltheto vagy alkáli) Az elemtölto aljzata (csak az újratöltheto elemes modelleken) 5/8 11 szerelési pont Felso fedél A vízszintezo függoleges beállító ablaka A billentyuzet (lásd 3. és 4. ábra) A lézer forgásának szabályozása bal felé + fordulatszám -szabályozó A kalibrálási adatok elmentése A lézer forgásának szabályozása jobb felé + fordulatszám-szabályozó A kalibrálási tengely megváltoztatása A derékszögu fény jobbra mozgatása / a fénysugár leengedése A derékszögu fény balra mozgatása / a fénysugár felemelése Vevoablak a távirányító számára A kézi üzemmód fénye / a Z tengely kalibrálásjelzoje A kézi / automata üzemmód H.I. riasztófény / az Y tengely kalibrálás-jelzoje H. I. riasztás (billenés),,az elem töltése gyenge" jelzofény / az X tengely kalibrálás-jelzoje Be/kikapcsolás A dolt betus szöveg a kalibrálási üzemmódban érvényes jelzéseket és gombokat mutatja Az SKR301 lézer használata A borító belso oldalán található a lézer és a billentyuzet áttekintése. Bekapcsoláskor a készülék önellenorzést végez.

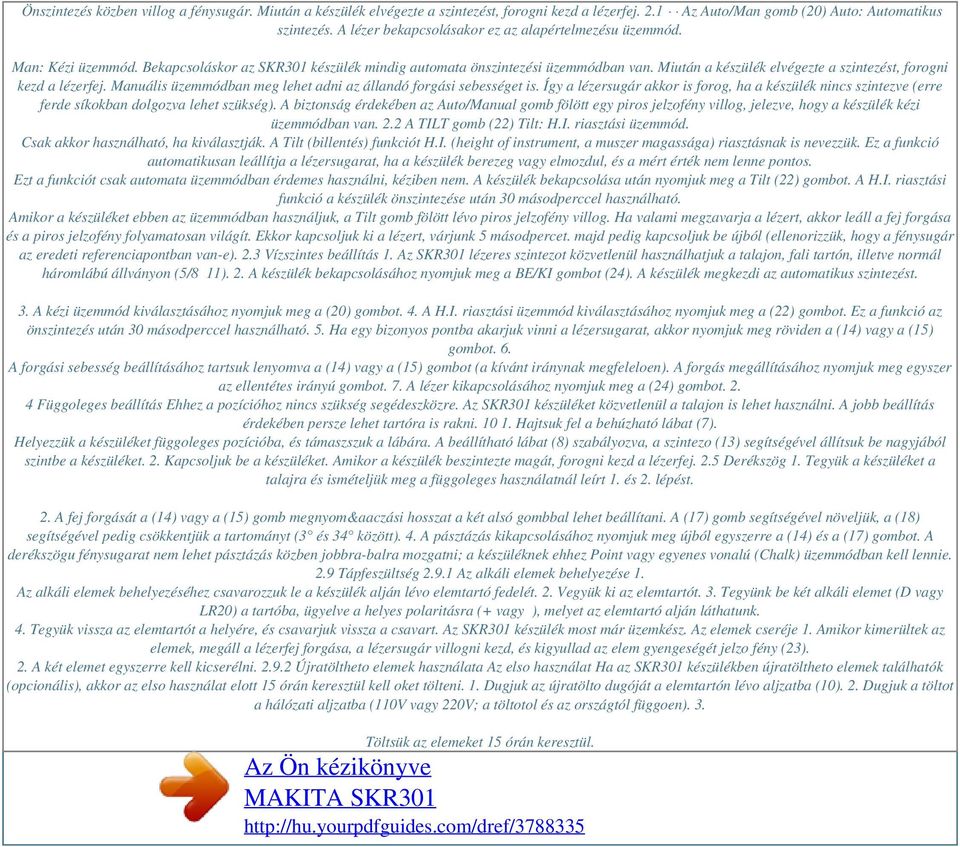

3 Önszintezés közben villog a fénysugár. Miután a készülék elvégezte a szintezést, forogni kezd a lézerfej. 2.1 Az Auto/Man gomb (20) Auto: Automatikus szintezés. A lézer bekapcsolásakor ez az alapértelmezésu üzemmód. Man: Kézi üzemmód. Bekapcsoláskor az SKR301 készülék mindig automata önszintezési üzemmódban van. Miután a készülék elvégezte a szintezést, forogni kezd a lézerfej. Manuális üzemmódban meg lehet adni az állandó forgási sebességet is. Így a lézersugár akkor is forog, ha a készülék nincs szintezve (erre ferde síkokban dolgozva lehet szükség). A biztonság érdekében az Auto/Manual gomb fölött egy piros jelzofény villog, jelezve, hogy a készülék kézi üzemmódban van. 2.2 A TILT gomb (22) Tilt: H.I. riasztási üzemmód. Csak akkor használható, ha kiválasztják. A Tilt (billentés) funkciót H.I. (height of instrument, a muszer magassága) riasztásnak is nevezzük. Ez a funkció automatikusan leállítja a lézersugarat, ha a készülék berezeg vagy elmozdul, és a mért érték nem lenne pontos. Ezt a funkciót csak automata üzemmódban érdemes használni, kéziben nem. A készülék bekapcsolása után nyomjuk meg a Tilt (22) gombot. A H.I. riasztási funkció a készülék önszintezése után 30 másodperccel használható. Amikor a készüléket ebben az üzemmódban használjuk, a Tilt gomb fölött lévo piros jelzofény villog. Ha valami megzavarja a lézert, akkor leáll a fej forgása és a piros jelzofény folyamatosan világít. Ekkor kapcsoljuk ki a lézert, várjunk 5 másodpercet. majd pedig kapcsoljuk be újból (ellenorizzük, hogy a fénysugár az eredeti referenciapontban van-e). 2.3 Vízszintes beállítás 1. Az SKR301 lézeres szintezot közvetlenül használhatjuk a talajon, fali tartón, illetve normál háromlábú állványon (5/8 11). 2. A készülék bekapcsolásához nyomjuk meg a BE/KI gombot (24). A készülék megkezdi az automatikus szintezést. 3. A kézi üzemmód kiválasztásához nyomjuk meg a (20) gombot. 4. A H.I. riasztási üzemmód kiválasztásához nyomjuk meg a (22) gombot. Ez a funkció az önszintezés után 30 másodperccel használható. 5. Ha egy bizonyos pontba akarjuk vinni a lézersugarat, akkor nyomjuk meg röviden a (14) vagy a (15) gombot. 6. A forgási sebesség beállításához tartsuk lenyomva a (14) vagy a (15) gombot (a kívánt iránynak megfeleloen). A forgás megállításához nyomjuk meg egyszer az ellentétes irányú gombot. 7. A lézer kikapcsolásához nyomjuk meg a (24) gombot Függoleges beállítás Ehhez a pozícióhoz nincs szükség segédeszközre. Az SKR301 készüléket közvetlenül a talajon is lehet használni. A jobb beállítás érdekében persze lehet tartóra is rakni Hajtsuk fel a behúzható lábat (7). Helyezzük a készüléket függoleges pozícióba, és támaszszuk a lábára. A beállítható lábat (8) szabályozva, a szintezo (13) segítségével állítsuk be nagyjából szintbe a készüléket. 2. Kapcsoljuk be a készüléket. Amikor a készülék beszintezte magát, forogni kezd a lézerfej. 2.5 Derékszög 1. Tegyük a készüléket a talajra és ismételjük meg a függoleges használatnál leírt 1. és 2. lépést. 2. A fej forgását a (14) vagy a (15) gomb megnyom&aaczási hosszat a két alsó gombbal lehet beállítani. A (17) gomb segítségével növeljük, a (18) segítségével pedig csökkentjük a tartományt (3 és 34 között). 4. A pásztázás kikapcsolásához nyomjuk meg újból egyszerre a (14) és a (17) gombot. A derékszögu fénysugarat nem lehet pásztázás közben jobbra-balra mozgatni; a készüléknek ehhez Point vagy egyenes vonalú (Chalk) üzemmódban kell lennie. 2.9 Tápfeszültség Az alkáli elemek behelyezése 1. Az alkáli elemek behelyezéséhez csavarozzuk le a készülék alján lévo elemtartó fedelét. 2. Vegyük ki az elemtartót. 3. Tegyünk be két alkáli elemet (D vagy LR20) a tartóba, ügyelve a helyes polaritásra (+ vagy ), melyet az elemtartó alján láthatunk. 4. Tegyük vissza az elemtartót a helyére, és csavarjuk vissza a csavart. Az SKR301 készülék most már üzemkész. Az elemek cseréje 1. Amikor kimerültek az elemek, megáll a lézerfej forgása, a lézersugár villogni kezd, és kigyullad az elem gyengeségét jelzo fény (23). 2. A két elemet egyszerre kell kicserélni Újratöltheto elemek használata Az elso használat Ha az SKR301 készülékben újratöltheto elemek találhatók (opcionális), akkor az elso használat elott 15 órán keresztül kell oket tölteni. 1. Dugjuk az újratölto dugóját a elemtartón lévo aljzatba (10). 2. Dugjuk a töltot a hálózati aljzatba (110V vagy 220V; a töltotol és az országtól függoen). 3. Töltsük az elemeket 15 órán keresztül.

4 Az elemeket újra kell hasznosítani. Késobbi újratöltések Az SKR301 készüléket munka közben is lehet tölteni. Ha van villamos áram a munkavégzés helyén, akkor csak be kell dugni a töltot, és lehet tovább dolgozni a készülékkel. A töltéshez ki is lehet venni az elemeket a készülékbol, és a töltés idejére a munka folytatásához be lehet rakni alkáli elemeket. 14 Tilos a szemétbe dobni az elemeket! Az elemek optimális élettartama érdekében ne töltsük oket 20 óránál hosszabb ideig. Nedves környezetben megsérülhetnek az elemek, illetve a tölto. A készüléket mindig száraz, fedett helyen kell tárolni és tölteni. 3. Az SKR301 készülék ellenorzése és beállítása AZ ALÁBBI RÉSZ NAGYON FONTOS: Az alábbiakban ismertetjük, hogyan kell egyszeruen ellenorizni az SKR301 készülék kalibrálását. Ne felejtse el, hogy precíziós muszerrol van szó, ezért nagyon fontos, hogy a készülék mindig kalibrált és megfelelo állapotban legyen. A felhasználó felel a saját munkája pontosságáért, ezért rendszeresen ellenorizni kell a muszert, különösen fontosabb munkák elott. A kalibrálás ellenorzése elott kapcsolja a készüléket,,point" üzemmódba, és állítsa le a forgást. Az alábbiakban megmutatjuk, hogyan kell ellenorizni az egyes tengelyek kalibrálását. Ha kalibrálni kell a lézert, akkor járjon el az alábbi utasítások szerint, vagy pedig vigye a készüléket szakszervizbe. 3.1 Vízszintes ellenorzés és kalibrálás (X és Y tengely) Vízszintes ellenorzés 1. Tegyük a készüléket sík felületre, 50 vagy 100 láb (30 m) távolságra a faltól. Állítsuk úgy, hogy az x1 nyílás mutasson a fal felé. 2. Kapcsoljuk be a lézert. Miután beszintezte magát, állítsuk meg a forgását, hogy a fénysugár egy pontba mutasson 3. Jelöljük meg a fénypont helyét. 4. Forgassuk el a lézert 180 fokkal. 90 másodperc után jelöljük be a fénypont helyét az elso jel közelében. 5. A két mérésnek ugyanabba a pontba kell esnie. 100 láb (30 m) távolságról a jelek nem lehetnek 1/8"-nél, 50láb-nál 1/16" nagyobb távolságra egymástól. 30 méter távolságról a jeleknek nem szabad 6 mmnél távolabb lenniük egymástól. Ez felel meg a +/- 0,010% szintezési pontosságnak. 6. Ha a két jel elég közel van egymáshoz, akkor az X tengely helyesen van kalibrálva. Ezután a második tengelyt kell ellenorizni (Y). Lásd a 7. lépést. 7. Az Y tengely ellenorzéséhez forgassuk el a lézert a fenti 4. lépésben 90 fokkal, úgy hogy az y1 nyílás mutasson a fal felé. Ismételjük meg a fenti lépéseket; jelöljük be az Y fénypontot, forgassuk el 180 fokkal és jelöljük be újból. Ha a két jel 9 mm-nél nagyobb távolságra van egymástól (30 méterrol mérve), akkor újra kell kalibrálni az Y tengelyt Vízszintes kalibrálás A lézert azért kell kalibrálni, hogy a fénysugár újból a két jel közepére kerüljön (lásd a 4. lépést a pontban). A kalibrálást könnyen el lehet végezni a készülék segítségével. Az X tengely kalibrálása meg egyszerre a két gombot: ON/OFF és AUTO/MAN. Villogni kezd az x LED (23), majd pedig az y LED (21). Engedjük fel az AUTO/MAN gombot. 4. Most gyorsabban kezd villogni az x LED (23), jelezve, hogy a lézer készen áll a kalibrálásra az x tengely mentén. Ha nem mozdítottuk el a lézert, akkor felhasználhatjuk a pont (vízszintes ellenorzés) 3. és 4. lépésében kijelölt pontokat. 5. Jelöljük be a két jel között, a tolük egyenlo távolságra lévo pontot Fordítsuk az x2-t a jelek felé, és mozgassuk a fénysugarat fel vagy le a középso jelre a billentyuzet (16) vagy (17) gombjával, vagy pedig a detektor vagy távirányító (2) vagy (3) gombjával. 7. Ezután ellenorizzük az y tengelyt a középso jelhez képest. Fordítsuk el a lézert 90 fokkal, úgy hogy az y2 nézzen a fal felé. Ha a fénysugár nincs a középso jelen, akkor kalibráljuk be az y tengelyt. Ha az y rendben van, akkor lásd az alábbi,,a kalibrálás elmentése" címu részt. Az Y tengely kalibrálása 1. Az Y tengely kalibrálásának megváltoztatásához nyomjuk meg a (15) gombot a készüléken, vagy pedig a (4) gombot a detektoron vagy a távirányítón. Most gyorsan villog az y LED, jelezve, hogy a lézer készen áll az y tengely Kapcsoljuk be Függoleges kalibrálás meg egyszerre a két gombot: ON/OFF és AUTO/MAN. Villogni kezd az x LED (23), majd pedig az y LED (21). Engedjük fel az AUTO/MAN @@@@1. Az SKR301 precíziós muszer, ezért óvatosan kell vele bánni. Nem szabad ütögetni vagy rázni. A készüléket és a tartozékait mindig a tartótáskában kell tárolni és szállítani. 2. Habár a készülék idojárásálló, ennek ellenére használat után szárazon és tisztán kell elrakni.

5 Ennek köszönhetoen hosszabb lesz az elemek élettartama. 3. Nem szabad a készüléket -4 F-nál (-20 C) foknál alacsonyabb, illetve 176 F (80 C) foknál magasabb homérsékleten tárolni, mert károsodhatnak az elektronikai alkatrészek. 4. Tilos a készülék a táskájában tárolni, ha a táska vagy a készülék nedves, mert ekkor vízpára csapódhat le a készülék belsejében. 5. A lézer pontosságának megorzése érdekében rendszeresen kell ellenorizni és beszabályozni. 6. A (2) és (3) nyílásokon lévo lencséket tisztán kell tartani. Puha ruhával és üvegtisztító folyadékkal kell oket tisztítani. 7. Az elemeket ajánlatos rendszeresen tölteni (a töltheto változat esetén). Ennek ellenére csak akkor töltsük fel oket, amikor teljesen vagy majdnem teljesen lemerültek. Ha félig lemerült elemeket töltenek fel, akkor lerövidül az élettartamuk GARANCIA Az SKR301 készülékekre egyéves garanciát vállalunk a gyártási hibákkal kapcsolatban. Rendellenes használat esetén, illetve ha a készüléket ütés éri, a garancia érvényét veszíti. A gyártó felelosége semmikor nem haladhatja meg a készülék javítási vagy csereköltségét. Ha a muszert nem szakképzett szerelok szerelik szét, a garancia érvényét veszíti. A muszaki adatok külön értesítés nélkül változhatnak. 6. Biztonsági eloírások 6.1. Alapveto biztonsági szempontok Az egyes fejezetek biztonsági tudnivalói mellett nagyon fontos, hogy a következo utasításokat pontosan betartsa Rendeltetésszeru készülék használat A készülék vízszintes m agasságvonalak, függoleges és dolt síkok, derékszögek meghatározására és kituzésére / ellenorzésére szolgál: - alappontok és magassági pontok kijelölése - derékszögek meghatározása falaknál - függoleges beigazítás referenciaponthoz - dolések meghatározása A készülék optimális kihasználása érdekében különféle tartozékokat kínálunk. A készülék és tartozékai könnyen veszélyt okozhatnak, ha nem kiképzett személy dolgozik velük, vagy nem az eloírásoknak megfeleloen használják oket. A sérülés veszélyének csökkentése érdekében csak Makita szerszámokat és kiegészítoket használjon. A készülék átalakítása tilos. Tartsa be a használatra, ápolásra vonatkozó tanácsokat. Ne hatástalanítsa a biztonsági berendezéseket és ne távolítsa el a tájékoztató és figyelmezteto feliratokat. A gyermekeket tartsa távol a lézerkészülékektol. Csak Makita szervizzel javíttassa a készüléket. A készülék szakszerutlen felcsavarozása esetén a 2. ill. 3. lézerosztályt meghaladó lézersugárzás keletkezhet. Vegye figyelembe a környezeti viszonyokat. Ne használja a készüléket olyan helyen, ahol tuz- és robbanásveszély áll fenn A munkahely szakszeru kialakítása Biztosítsa a mérés helyét és a készülék felállításakor ügyeljen arra, hogy a sugarat ne irányítsa más személyekre vagy önmagára. A létrán végzett beállítási munkáknál kerülje az abnormális testtartást. Mindig biztonságos, stabil helyzetben dolgozzon, ügyeljen az egyensúlyára. Az üvegtáblán vagy más tárgyakon keresztül végzett mérés meghamisíthatja a mérés eredményét. 22 Ügyeljen arra, hogy a készüléket sík, stabil alapra állítsa (rezgésmentes helyre). Csak a meghatározott alkalmazási korlátokon belül használja a készüléket Elektromágneses összeférhetoség Jóllehet a készülék teljesíti a vonatkozó irányelvek szigorú követelményeit, a Makita nem zárhatja ki teljesen, hogy a készülék: Más készülékeket zavarjon (pl. repülok navigációs rendszerét) vagy Eros sugárzás zavaró hatására tévesen muködjön. Ebben az esetben vagy más bizonytalanság esetén végezzen ellenorzo méréseket Lézerosztályozás 3A osztályú készülékekre Az eladott változattól függoen a készülék megfelel a 3. osztálynak, a CFR (FDA) szabvány alapján. Ezeket a készülékeket további óvintézkedések nélkül lehet használni. Ne nézzen a lézersugárba, és ne irányítsa a sugarat emberekre. Az IEC825/EN :2003 szabványokon alapuló lézerveszély-figyelmeztetések és a CFR (FDA) USA-szabványokon alapuló lézerveszélyfigyelmeztetések: Ez a lézer-termék megfelel a 21CFR 1040 szabványnak, így felhasználható. Információ A 3A lézerosztályba tartozó készülékeket csak képzett személyek üzemeltethetik.

6 A felhasználási területet lézerveszély-figyelmeztetéssel kell jelölni. A lézersugárnak messze a szemmagasság felett vagy alatt kell haladnia. Tegye meg a megfelelo óvintézkedéseket, hogy a lézersugár ne essen véletlenül olyan felületre, ami tükörként visszaverné. Tegye meg a szükséges óvintézkedéseket, hogy az emberek ne nézzenek közvetlenül a sugárba. A lézersugár útja ne haladjon felügyelet nélküli területen át. A használatlan lézert olyan helyen kell tárolni, ahol illetéktelenek nem férhetnek hozzá Általános biztonsági intézkedések Használat elott ellenorizze a készüléket. Amennyiben a készülék sérült, javíttassa meg a Makita szervizben. 24 Ha a készüléket leejtették vagy más mechanikai kényszerhatásnak tették ki, akkor a pontosságát ellenorizni kell. Amikor alacsony homérsékletu helyrol egy melegebb homérsékletu helyre viszi a készüléket vagy fordítva, akkor bekapcsolás elott hagyja a készüléket a környezet homérsékletéhez igazodni. Amikor adaptereket használ, mindig gyozodjön meg arról hogy a készüléket biztonságosan rögzítette. A pontatlan mérések elkerülése végett mindig tartsa tisztán a lézersugár kilépo ablakát. Jóllehet a készüléket építkezéseken való használatra tervezték, mint bármilyen más optikai vagy elektronikai berendezést (távcsövet, szemüveget, fényképezogépet), ezt is odafigyeléssel kell kezelni. A készüléket mindig törölje szárazra mielott a szállítótáskába helyezi. Fontos mérések elott ellenorizze a készüléket. A használat során többször ellenorizze a pontosságot Elektromos veszélyek Az elemek gyermekek elol elzárva tartandók. Az elemeket ne hagyja túlmelegedni, és ne dobja oket tuzbe. Az elemek felrobbanhatnak vagy mérgezo anyagok juthatnak a szabadba. Az elemeket ne töltse újra. Ne forrassza be az elemeket a készülékbe. Ne süsse ki az elemeket rövidre zárva oket, mert túlmelegedhetnek és égési hólyagokat okozhatnak. Az elemeket ne nyissa fel, és ne tegye ki oket túlzott mértéku mechanikus terhelésnek. 7. Tartozékok Lézer célzó szemüveg Ez nem lézer- védoszemüveg és nem védi a szemet lézersugárzástól. Használhatósági szempontból szuri a vörös fényt. A szemüveget a színlátás korlátozása miatt tilos a közúti közlekedésben használni. A formaterv-szabadalmak bejelentés alatt állnak. 7.1 LDR180 detektor / távirányító Ha nehéz észrevenni a lézersugarat (pl. a szabadban, eros fényben stb.), célszeru detektort használni. Az LDR180 detektorként való használata elott fontos, hogy a lézert,,laser point" üzemmódba kapcsoljuk (el kell fordítani a felso fedelet). A vevoegység nem tudja észlelni a fénysugarat egyenes vonalas (chalk line) üzemmódban Az LDR180 használata detektorként 1. Kapcsoljuk be a detektort az ON/Off gombbal Válasszuk ki az észlelési üzemmódot a (2) gombbal: finom (fine) vagy durva (coarse). Az LCD kijelzo jobb vagy bal oldalán egy jel mutatja, hogy melyik üzemmódot választottuk ki. 3. A Sound gombbal (3) válasszuk ki a hangjelzés erejét (halk, normál, hangos). Az alapérték a halk, ezt nem jelzi a kijelzon ikon. A normál hangero kiválasztásakor villog a hangjelzo ikon a kijelzon, a hangos hangjelzés kiválasztásakor pedig folyamatosan látható. 4. Fordítsuk a jelfogó ablakot (7) a lézersugár felé, és mozgassuk fel vagy le a detektort, az LCD kijelzon látható jelzés szerint. Ha a nyíl lefelé mutat a kijelzon, akkor lefelé kell mozdítani a detektort. Ha pedig felfelé mutat a nyíl, akkor felfelé kell mozdítani a detektort. Amikor a vízszintes vonal jelenik meg a kijelzon, akkor a detektor egy szintben van a lézersugárral. 5. A két bevágás (13) segítségével jelöljük be a szintet (lásd az LDR180 készülék oldalnézeti ábráját). 6. Ugyanezt az információt a detektor hátoldalán lévo LCD képernyon is láthatjuk. 7. Kapcsoljuk ki a detektort az ON/OFF gombbal. Ha nem használjuk a detektort, akkor 5 perc után magától is kikapcsol. 8. A detektorban mágneses tartó is található (8), amelynek segítségével rögzíteni lehet a mennyezeti rácsokhoz vagy válaszfalakhoz. Ha a detektort hosszabbító pálcával használjuk, akkor csúsztassuk a pálcát a (6) nyílásokba. 9. A jelfogó ablakot (7) tisztán kell tartani, a tisztításhoz használjunk puha rongyot és üvegtisztító folyadékot. 28 Gom b 1 2 Észlelési üzemmód ON/OFF (be/ki) Durva/finom Távirányítási üzemmód Átváltás távirányító üzemmódba Indulás minimális forgási sebességen, bal felé A derékszögu fény mozgatása bal felé (függoleges) Indulás minimális forgási sebességen, jobb felé A derékszögu fény mozgatása jobb felé (függoleges) Pásztázás (szkennelés ) A pásztázási tartomány növelése 3 Hang be/ki A pásztázási tartomány csökkentése LCD kijelzo Az elem helye A tartókeret aljzatai Jelfogó ablak Mágnes Buborékos nézoablak Forgás - és fordulatszám-szabályozó, balra Forgás - és fordulatszám-szabályozó, jobbra A pásztázás elmozdítása bal felé A pásztázás elmozdítása jobb felé A pásztázás be/kikapcsolása Bevágások, a szint megjelölésére A detektor használata a kalibráláshoz: lásd

7 Powered by TCPDF ( oldal LCD kijelzo Az elem cseréje Egy úgy 9V (LR6) elem behelyezése: nyissuk fel a detektor hátoldalán lévo elemtartót. Elo-os ször a fedél bal oldalát emeljük fel, majd a jobb oldalát, és emeljük ki az elemet. Ügyeljünk a helyes polaritásra (lásd az elemtartó belsejét). Az LR180 muködési tartománya Jelfogó ablak Hangjelzés Detektorként: 575 láb (180 m) Távvezérloként: 100 láb (30 m) 1 1/2" (4 cm) 2 különbözo hangszín (magas, normál) és néma Kijelzok LCD (elol és hátul) Tápfeszültség Alkáli elem, 9V (LR6 típusú) Az akkumulátor élettartama 50 óra Méretek 3" 6" 1" ( cm) Súly 1/2 font (300 gr) 7.2 Távirányító (opcionális) A távirányító segítségével megállíthatjuk és elindíthatjuk a lézer forgását, illetve megváltoztathatjuk a forgási irányát, valamint elmozdíthatjuk a derékszögu fénysugarat balra vagy jobbra. Irányíthatjuk vele a pásztázást és a kalibrálást is. Egy AA alkáli elem (1,5V) segítségével 50 órán keresztül képes folyamatosan muködni. Az elemtartó felnyitásához nyomjuk fel a tetején lévo fület a nyíl irányában (csavarhúzóval). Fénysugaras vagy krétavonalas üzemmód 1 2 A forgás indítása, minimális fordulatszámon, balra A derékszögu fény elmozdítása bal felé A forgás indítása, minimális fordulatszámon, jobbra A derékszögu fény elmozdítása jobb felé Forgás - és fordulatszám -szabályozó, balra Forgás - és fordulatszám -szabályozó, jobbra AA elem Pásztázás Pásztázás be/ki A pásztázási tartomány növelése 3 A pásztázási tartomány csökkentése A pásztázás elmozdítása bal felé A pásztázás elmozdítása jobb felé A távirányító használata kalibráláshoz: lásd oldal Szereloelemek Univerzális szereloelem Az univerzális szereloelem használható fali tartóként, illetve függoleges összeállításban háromlábú állványon. A szereloelem masszív, teljesen fémbol készült szerkezet, rugós muködteto mechanikával, amelynek segítségével könnyen és gyorsan lehet változtatni a magasságot. Az alján finombeállító csavar is található, amely a precíz pozícionálást teszi lehetové. Fali szerelvényként csatlakoztatható az álmennyezet rácsozatához. A szereloelemet oldalra fordítva is lehet használni, illetve háromlábú állványhoz is csatlakoztatható (5/8-11), hogy függoleges pozícióban tartsa a lézeres készüléket Ferde szerelovas A beállítható lejtos felszerelés segítségével ferde síkokat lehet kijelölni (pl. katedrális mennyezetek) A lézernek manuális üzemmódban kell lennie, ha a ferde szerelovasat használjuk Háromlábú állványok A lézeres készüléket 5/8-11 méretu, laposfeju háromlábú állványra is lehet szerelni. Az állványt emelooszloppal is lehet használni, a lézer megfelelo magasságának beállítására. 7.4 További tartozékok A lézerfokozó lencsék javítják a fénysugár láthatóságát eros környezeti fényben. A CB60 piros színu mágneses céltárgy javítja a lézersugár láthatóságát eros környezeti fényben. Egyszeruen csatlakoztatható bármilyen fémes felülethez. EC- MEGFELELOSÉGI NYILATKOZAT 34 Felelosségünk tudatában kijelentjük, hogy a termékünk megfelel az alábbi szabványok vagy szabványnak minosülo dokumentumok követelményeinek: EN összhangban a 89/336/EEC európa-tanácsi irányelvvel. Yasuhiko Kanzaki, CE 2001 igazgató MAKITA INTERNATIONAL EUROPE LTD. Michigan Drive, Tongwell, Milton Keynes, Bucks MK 15 8JD, ANGLIA Hulladékkezelés: Az elektromos kéziszerszámokat, tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfeleloen kell újrafelhasználásra leadni. Csak az EU- tagországok számára: Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EG európai irányelvnek és a megfelelo országos törvényekbe való átültetésnek megfeleloen a már nem használható elektromos kéziszerszámokat külön össze kell gyujteni és a környezetvédelmi szempontoknak megfeleloen kell újrafelhasználásra leadni. 36.
