1 CITROËN DTAV INFO DIAG DIAGNOSZTIKAI DIAGNOSZTIKA LEÁNYVÁLLALATOK / IMPORTŐR ÚJ CITROËN gépjármű FORGALMAZÓK - Új gépjármű felkészítő - Kampánykoordinátor HIVATALOS CITROËN MÁRKASZERVIZEK - Vevőszolgálati vezető, vezető szerelő - Kiemelt szerelő LEXIA PROXIA Minden CD 365. sz EZT A KÖRLEVELET MINDEN OLYAN MUNKATÁRS RÉSZÉRE TOVÁBBÍTANI ÉS SZÁMÁRA ISMERTETNI KELL, AKI KÖZVETVE VAGY KÖZVETLENÜL LEXIA VAGY PROXIA DIAGNOSZTIKAI MŰSZERREL DOLGOZIK Ez az INFO DIAG érvényteleníti és helyettesíti a i 327. sz. INFO DIAG -ot CÍM: Diagnosztikai segédlet a Valéo és Sagem gyártmányú benzinbefecskendező rendszer motoros pillangószelepének diagnosztikájához. ÉRINTETT EGYSÉG: A következő motortípusokkal szerelt CITROËN járművek rendelkeznek Valéo és Sagem gyártmányú (J34P vagy S2000 PM1 PM2 vezérlőegységek) benzinbefecskendező rendszerrel: TU1A, TU3A, TU3JP és EW7J4. MEGÁLLAPÍTÁS: Az elmúlt időszakban megfigyelhető volt a motoros pillangószelepek indokolatlan kiszerelése illetve kicserélése. MEGOLDÁS: Mielőtt a motoros pillangószelep leszerelésétbe fogna, kérjük rendszeresen, tanulmányozza át a következő dokumentációt. A szükséges szerszámok: Oldal 1 / 8

2 Lexia/Proxia vagy PROXIA diagnosztikai műszer. A befecskendező vezérlőegység diagnosztikájához alkalmas "Y" diagnosztikai kábel. EMLÉKEZTETŐ: A motoros pillangószelep kikötésekor, a csatlakozó elszennyeződésének veszélye miatt határozottan tilos bármiféle súrlódáscsökkentő vagy csavarlazító anyag használata. Határozottan tilos a csatlakozóba, bármiféle szerszámmal belenyúlni. Oldal 2 / 8

3 1. szakasz A diagnosztikai műszerrel végezzen hibaolvasást. Van-e tárolt hiba, amelyik kapcsolatban van a motoros pillangószelep meghibásodásával? A vonatkozó hibakódok felsorolása : P0121 à P0123, P1152, P1153, P1157, P1158, P1161, P1280, P1632, P2101, P szakasz Az ellenörzési A motoros pillangószelep kicserélése tilos. 3. szakasz Jelen van-e «Hibás akkumulátor feszültség» hibakód? 4. szakasz Az ellenőrzési. Elsődlegesen ezt a hibát kezelje. 5.szakasz A vezérlőegység J34P tipusú? Lépjen át a 11. szakaszba 6. szakasz Ne kössön ki semmit se. A diagnosztikai műszerrel végezze el a motoros pillangószelepház működtető tesztelését. Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? Lépjen át a 11. szakaszba Lépjen át a 7. szakaszba Oldal 3 / 8

4 7. szakasz A diagnosztikai műszerrel végezze el ismét a motoros pillangószelepház működtető tesztelését. A teszt alatt, a csatlakozótól kb. 10 cm-re megfogva gyengén mozgassa a vezetékköteget (2-3 ütem másodpercenként). A vezetéket a csatlakozó irányába ne húzza meg! Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? 9. szakasz Végezze el a motoros pillangószelepház 3. működtető tesztelését. A teszt alatt, a csatlakozótól kb. 10 cm-re megfogva gyengén mozgassa a vezetékköteget (2-3 ütem másodpercenként. A vezetéket a csatlakozó irányába ne húzza meg! Ellenőrizze a motoros pillangószelep elmozdulását (halk kattanás). A teszt eredménye megfelelő-e? 11. szakasz Ellenőrizze a következő pontokat: - A motoros pillangószelepház csatlakozójának megfelelő rögzitése.. - A tápvezetéknek megfelelően rögzitve kell lennie: az alábbi képek alapján ellenőrizzea vezetékköteg megfelelő rögzitését.. 8. szakasz Az ellenőrzési Javitsa meg a vezetékköteget vagy a csatlakozót. A pontosabb hibafeltárás érdekében végezzen hibaolvasást. 10. szakasz Az ellenőrzési Javitsa meg a vezetékköteget vagy a csatlakozót. A pontosabb hibafeltárás érdekében végezzen hibaolvasást. Oldal 4 / 8

5 TU1A (HFX) típusú motor: Citroën C3 R / Citroën C2 full CAN. TU3A (K6E/K6V) típusú motor:citroën C3 R / Citroën C2 full CAN / Citroën C3 Pluriel full CAN. TU3JP (KFV) típusú motor: Citroën C2 / Citroën C2 full CAN / Citroën C3 / Citroën C3 Pluriel. Kaniszter mágnesszelep (02V_MR) Szívótorok nyomásérzékelő (04V_GR) A mágnesszelep tápvezetékének, minden körülmények között a kaniszter csöve előtt kell elhelyezkednie. Olajgőzcsapda előmelegítő ellenállás (02V_NR) Gyújtótrafó (04V_GR) A vezetékköteg fehér jelzését a gyújtótrafó zárólemezének közepére állítsa be. Motoros pillangószelep (06V_NR) Oldal 5 / 8

6 TU3A (KFW/K6F) TU3JP (K6D/KFX/KFW) típusú motorok: Berlingo2. Szívótorok nyomásérzékelő (04V_GR) Gyújtótrafó (04V_GR) Motoros pillangószelep (06V_NR) Olajgőzcsapda előmelegítő ellenállás (02V_NR) A vezetékköteg fehér jelzését a gyújtótrafó zárólemezének közepére állítsa be. Oldal 6 / 8

7 EW7J4 (6FZ) típusú motor: Xsara Picasso / Citroën C5 / Citroën C5 R. Motortéri kábelköteg védőcső Motoros pillangószelep helyzetérzékelő Beszívott levegő hőmérséklet-érzékelő Szívótorok nyomásérzékelő Motoros pillangószelep előmelegítés érzékelő Oldal 7 / 8

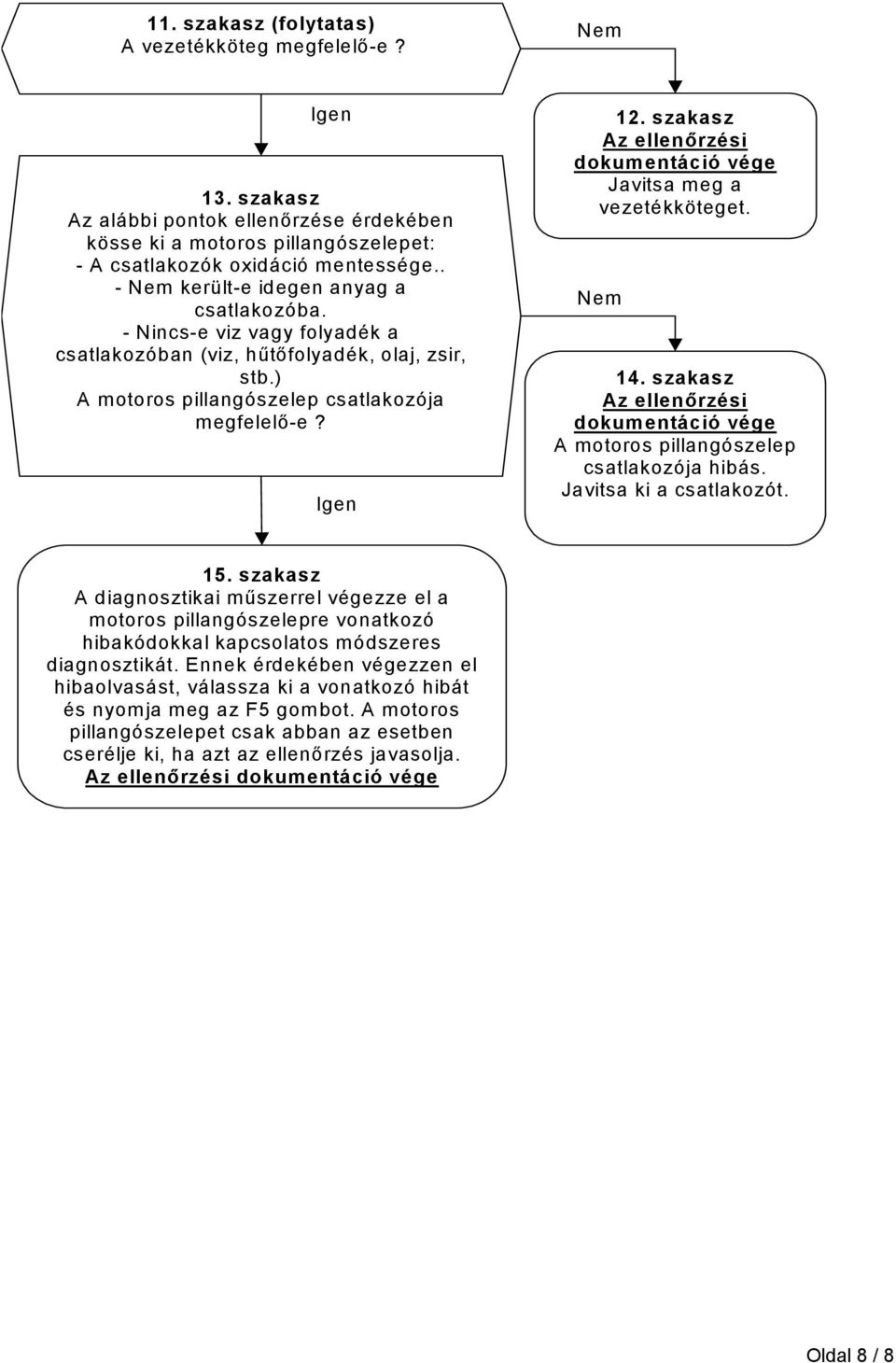

8 11. szakasz (folytatas) A vezetékköteg megfelelő-e? 13. szakasz Az alábbi pontok ellenőrzése érdekében kösse ki a motoros pillangószelepet: - A csatlakozók oxidáció mentessége.. - került-e idegen anyag a csatlakozóba. - Nincs-e viz vagy folyadék a csatlakozóban (viz, hűtőfolyadék, olaj, zsir, stb.) A motoros pillangószelep csatlakozója megfelelő-e? 12. szakasz Az ellenőrzési Javitsa meg a vezetékköteget. 14. szakasz Az ellenőrzési A motoros pillangószelep csatlakozója hibás. Javitsa ki a csatlakozót. 15. szakasz A diagnosztikai műszerrel végezze el a motoros pillangószelepre vonatkozó hibakódokkal kapcsolatos módszeres diagnosztikát. Ennek érdekében végezzen el hibaolvasást, válassza ki a vonatkozó hibát és nyomja meg az F5 gombot. A motoros pillangószelepet csak abban az esetben cserélje ki, ha azt az ellenőrzés javasolja. Az ellenőrzési Oldal 8 / 8
