BA 625, BA 725, BA 825

Átírás

1 BA 625, BA 725, BA 825 Návod na používanie Návod k obsluze Instrukcja obsługi Használati útmutató Nilfisk Models: (625), (725) (725C), (825) 1/07 revised 10/08 FORM NO A-Slovensky B-Česky C-Polski D-Magyar

2 A-2 / SLOVENSKY OBSAH Strana Úvod... A-3 Diely a servis... A-3 Továrenský štítok... A-3 Vybalenie zariadenia... A-3 Upozornenia a výstrahy... A-4 Oboznámenie sa so zariadením...a-6 A-7 Ovládací panel... A-8 Príprava zariadenia na používanie Akumulátory... A-9 Inštalácia kief... A-10 Naplnenie nádrže s roztokom... A-11 Inštalácia stierača... A-11 Systém s čistiacim prostriedkom (EDS )...A-12 A-13 Prevádzka zariadenia Mokré čistenie...a-14 A-15 Mokré vysávanie...a-14 A-15 Po použití zariadenia... A-16 Plán údržby zariadenia... A-16 Servis motora vysávača... A-16 Mazanie zariadenia... A-16 Údržba Nabíjanie akumulátorov (Mokré)... A-17 Nabíjanie akumulátorov (Gél)... A-17 Servis stierača... A-18 Úprava stierača... A-18 Servis spínačov záchytného zásobníka... A-19 Úprava výšky obruby diskovej plošiny... A-20 Odstraňovanie problémov Vypínanie ističov... A-21 Nedostatočné nasávanie vody... A-21 Nedostatočná činnosť stierača... A-21 Vírivé značky... A-21 Žiadny prietok roztoku... A-21 Zdvíhanie plošiny počas čistenia (cylindrické modely)... A-21 Žiadny Prietok Čistiaceho Prostriedku (EDS )... A-21 Technické údaje... A-22 A-2 - FORM NO BA 625, BA 725, BA 825

3 SLOVENSKY / A-3 ÚVOD Táto príručka vám umožní dokonale využiť automatické čistiace/sušiace zariadenie Nilfisk. Predtým než začnete zariadenie používať, dôkladne si prečítajte túto príručku. Poznámka: Čísla napísané tučným písmom v zátvorkách označujú položku vyobrazenú na stranách 6-8 (pokiaľ nie je uvedené inak). Tento výrobok je určený len na komerčné používanie. DIELY A SERVIS Opravy na zariadení by malo vykonávať autorizované servisné centrum Nilfisk, ktoré zamestnáva odborne vyškolený servisný personál a disponuje originálnymi náhradnými dielmi a príslušenstvom spoločnosti Nilfisk. V prípade potreby opráv alebo servisného zásahu sa obráťte na spoločnosť Nilfisk. Pri kontaktovaní nezabudnite, prosím, uviesť model a sériové číslo zariadenia. (Upozornenie pre dílerov: sem nalepte servisný štítok.) TOVÁRENSKÝ ŠTÍTOK Číslo modelu a Sériové číslo sú uvedené na továrenskom štítku, ktorý sa nachádza v priestore pre akumulátor. Tieto informácie sú potrebné pri objednávaní náhradných dielov zariadenia. Do nižšie uvedeného priestoru si, prosím, poznačte číslo modelu a sériové číslo pre prípad budúcej potreby. Model Sériové číslo VYBALENIE ZARIADENIA Po doručení zariadenia dôkladne skontrolujte prepravný obal a zariadenie, či na nich nedošlo k poškodeniu. Ak je poškodenie zjavné, uschovajte prepravný obal, aby ho bolo možné podrobiť kontrole. Za účelom registrácie škody sa v čo najkratšom čase spojte s Oddelením služieb zákazníkom spoločnosti Nilfisk. Po odstránení prepravného kartónu odrežte plastové popruhy a odstráňte drevené bloky vedľa kolies. Pri presune zariadenia z palety na povrch použite šikmú plochu (rampu). FORM NO BA 625, BA 725, BA A-3

4 A-4 / SLOVENSKY UPOZORNENIA A VÝSTRAHY SYMBOLY Spoločnosť Nilfisk používa na označenie potenciálne nebezpečných situácií nižšie uvedené symboly. Tieto informácie si vždy dôkladne prečítajte a vykonajte všetky potrebné kroky na ochranu osôb a majetku. NEBEZPEČENSTVO! Tento symbol sa používa na varovanie pred okamžitým rizikom, ktoré by mohlo spôsobiť vážne zranenia osôb alebo smrť. VÝSTRAHA! Tento symbol sa používa na označenie situácie, ktorá by mohla spôsobiť vážne zranenia osôb. UPOZORNENIE! Tento symbol označuje situáciu, ktorá by mohla spôsobiť menej závažné zranenia osôb, poškodenie zariadenia, alebo iného majetku. Pre použitím zariadenia si vždy prečítajte všetky príslušné pokyny. VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY Súčasťou príručky sú aj Špecifické upozornenia a Výstrahy, ktoré varujú pred potenciálnym poškodením zariadenia alebo úrazom. VÝSTRAHA! * Toto zariadenie môžu používať len správne a riadne vyškolené a oprávnené osoby. * Ak ste so zariadením na šikmej ploche alebo v stúpaniach, vyvarujte sa náhlych zastavení. Vyvarujte sa náhlych ostrých zatočení. Ak so zariadením idete dole kopcom, zariadenie riaďte pomalou rýchlosťou. Zariadenie čistite iba ak je umiestnené na šikmej ploche (rampe). * Zariadenia vydávajúce iskry, plameň a dymiace zariadenia neuchovávajte spolu s akumulátormi. V priebehu bežnej prevádzky sa výbušné plyny odvetrávajú. * Pri nabíjaní akumulátorov vzniká vysoko výbušný vodíkový plyn. Akumulátor nabíjajte len v dobre vetraných priestoroch mimo dosahu otvoreného plameňa. Pri nabíjaní akumulátorov nefajčite. * Ak pracujete v blízkosti elektrických komponentov, odložte všetky šperky a bižutériu. * Predtým, než budete vykonávať servis elektrických komponentov, zariadenie vypnite pomocou hlavného vypínania (poloha 0) a odpojte akumulátory. * Nikdy nepracujte pod zariadením bez toho, aby ste predtým zariadenie nezaistili bezpečnostnými blokmi alebo stojanmi. * V blízkosti zariadenia nepoužívajte horľavé čistiace prostriedky a zariadenie nepoužívajte v priestoroch kde sa vyskytujú takéto čistiace prostriedky alebo iné horľavé kvapaliny. * Toto zariadenie nečistite pomocou tlakového čističa. * Toto zariadenie nepoužívajte na rampách alebo v sklonoch s vyššou než 2-percentnou stúpavosťou. * Používajte len kefy dodané so zariadením alebo tie, ktoré sú uvedené v prevádzkovej príručke. Používanie iných kief môže ohroziť bezpečnosť. UPOZORNENIE! * Toto zariadenie nie je schválené na používanie na verejných cestách alebo komunikáciách. * Toto zariadenie nie je vhodné na vysávanie nebezpečného prachu. * Pri používaní rozrývacích diskov a brúsnych kameňov buďte opatrní. Spoločnosť Nilfisk nezodpovedá za žiadne povrchové škody spôsobené rozrývačmi alebo brúsnymi kameňmi. * Pri prevádzkovaní tohto zariadenia sa ubezpečte, že nedochádza k ohrozeniu tretích osôb - najmä detí. * Predtým, než budete vykonávať akékoľvek servisné činnosti si pozorne prečítajte všetky inštrukcie týkajúce sa konkrétnej servisnej činnosti. * Zariadenie neponechávajte bez dozoru bez toho, aby ste predtým nevypli zapaľovanie (O), nevytiahli zo zariadenia kľúč a nezabezpečili zariadenie proti pohybu. * Predtým, než budete vymieňať kefy a pred otvorením akéhokoľvek prístupového panela prepnite vypínač zariadenia do polohy OFF (O) a vytiahnite kľúč. * Dbajte, aby sa do pohyblivých častí zariadenia nezachytili vlasy, šperky alebo voľné oblečenie. * V prípade prevádzkovania tohto zariadenia pri teplotách pod bodom mrazu buďte opatrní. Voda v roztoku, v záchytných zásobníkoch, v zásobníkoch s čistiacim prostriedkom, alebo v hadicovom systéme by mohla zmrznúť, čím by mohlo dôjsť k poškodeniu ventilov a spojovacích dielov. Zariadenie vyplachujte s roztokom určeným na umývanie predných skiel. * Predtým, než sa zariadenie zabalí do prepravného obalu, je potrebné vybrať akumulátory. Akumulátory likvidujte bezpečným spôsobom v súlade s miestnymi environmentálnymi predpismi. * Zariadenie nepoužívajte na svahoch presahujúcich stúpavosť uvedenú na zariadení. * Predtým, než budete zariadenie používať, ubezpečte sa, že všetky dvere a kryty sú v polohách uvedených v prevádzkovej príručke. * Ďalšie špecifické výstrahy týkajúce sa akumulátorov sú uvedené v produktovej príručke OEM pre nabíjačku akumulátorov. TIETO POKYNY SI USCHOVAJTE A-4 - FORM NO BA 625, BA 725, BA 825

5 SLOVENSKY / A-5 FORM NO BA 625, BA 725, BA A-5

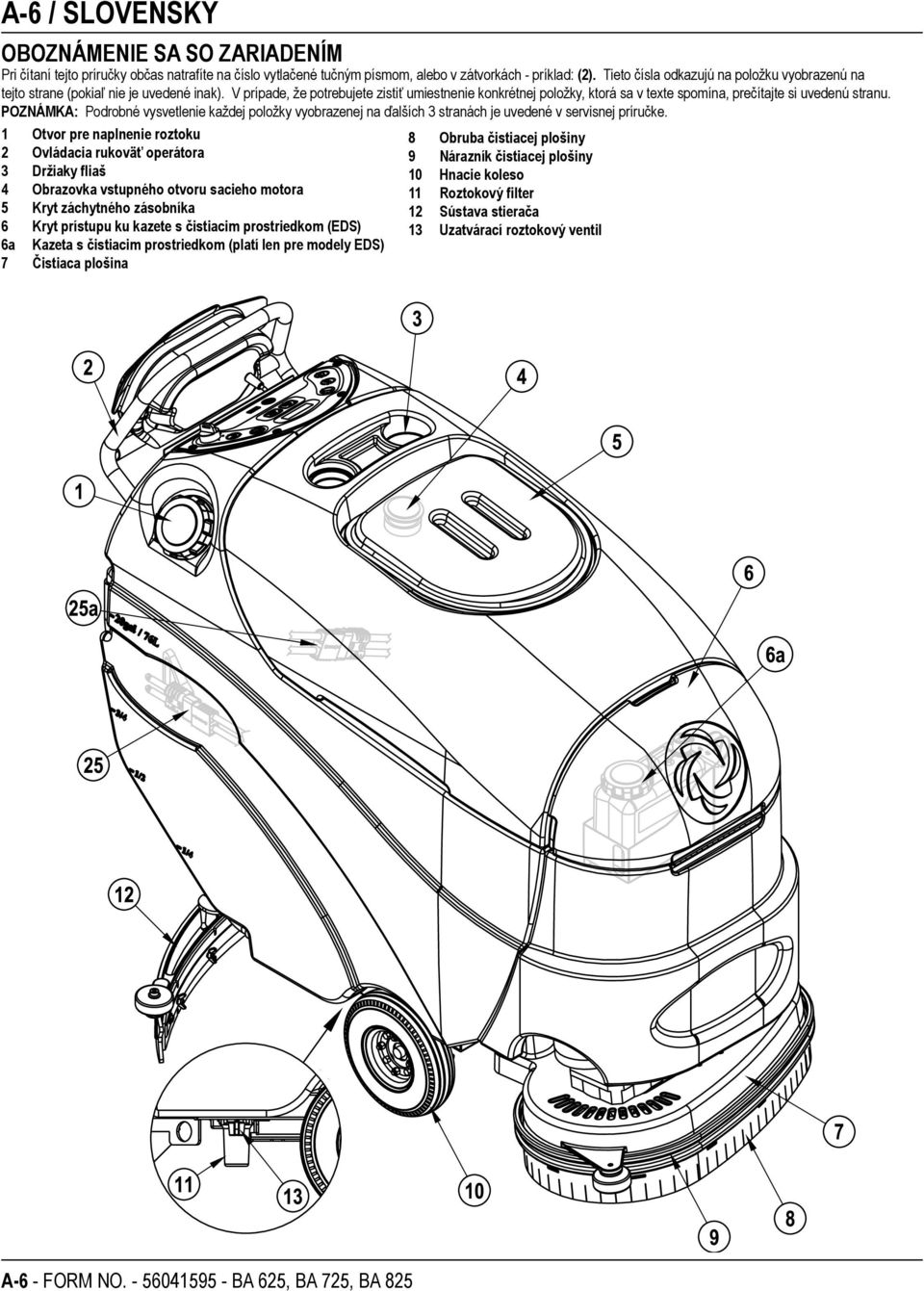

6 A-6 / SLOVENSKY OBOZNÁMENIE SA SO ZARIADENÍM Pri čítaní tejto príručky občas natrafíte na číslo vytlačené tučným písmom, alebo v zátvorkách - príklad: (2). Tieto čísla odkazujú na položku vyobrazenú na tejto strane (pokiaľ nie je uvedené inak). V prípade, že potrebujete zistiť umiestnenie konkrétnej položky, ktorá sa v texte spomína, prečítajte si uvedenú stranu. POZNÁMKA: Podrobné vysvetlenie každej položky vyobrazenej na ďalších 3 stranách je uvedené v servisnej príručke. 1 Otvor pre naplnenie roztoku 2 Ovládacia rukoväť operátora 3 Držiaky fliaš 4 Obrazovka vstupného otvoru sacieho motora 5 Kryt záchytného zásobníka 6 Kryt prístupu ku kazete s čistiacim prostriedkom (EDS) 6a Kazeta s čistiacim prostriedkom (platí len pre modely EDS) 7 Čistiaca plošina 8 Obruba čistiacej plošiny 9 Nárazník čistiacej plošiny 10 Hnacie koleso 11 Roztokový filter 12 Sústava stierača 13 Uzatvárací roztokový ventil A-6 - FORM NO BA 625, BA 725, BA 825

7 OBOZNÁMENIE SA SO ZARIADENÍM 14 Výpustná roztoková hadica/indikátor hladiny 15 Páka na zdvihnutie/spustenie stierača 16 Zabudovaná nabíjačka akumulátorov (netvorí súčasť všetkých modelov) 17 Istič pohonu kolies 18 Istič ovládacieho okruhu 19 Poistka radlice stierača 20 Montážna krídlová matica stierača 21 Nastavovací regulátor stierača 22 Výpustná hadica záchytného zásobníka 23 Násypný kôš na nečistoty (platí len pre cylindrické modely) 24 Vodiaca klapka (platí len pre cylindrické modely) SLOVENSKY / A-7 25 Konektor zväzku akumulátorov (platí len pre modely bez zabudovanej nabíjačky) 25a Konektor zväzku akumulátorov (platí len pre modely so zabudovanou nabíjačkou) 26 Napínací popruh radlice stierača 27 Zarovnávacie čapy radlice stierača 28 Hadica záchytného zásobníka 29 Ovládací panel 30 Tlačidlo pohonu 31 Ovládací regulátor rýchlosti 32 Vypínač vysávania 33 Predĺžený čistiaci filter (voliteľné) 34 Roztokové potrubie (platí len pre cylindrické modely) FORM NO BA 625, BA 725, BA A-7

8 A-8 / SLOVENSKY OBOZNÁMENIE SA SO ZARIADENÍM A B C D E F G H I Kľúčový prepínač (hlavný vypínač) Roztokový spínač Spínač vysávania Zobrazovací panel D1 Indikátor prietoku roztoku D2 Indikátor porúch D3 Merač času prevádzky zariadenia (v hodinách) D4 Indikátor EDS D5 Indikátor akumulátora D6 Indikátor tlaku čistenia D7 Indikátor NAPLNENIA záchytného zásobníka D8 Indikátor slabého akumulátora Spínač externej trubice (voliteľná položka nainštalovaná dílerom) Systém s čistiacim prostriedkom (platí len pre modely EDS) Predĺžený systém čistenia (voliteľná položka nainštalovaná dílerom) Čistenie VYPNUTÉ Čistenie ZAPNUTÉ D8 D7!! D D3 D4 D5 D2 Ø.4 D1 D6 Normálne Dôkladné Extrémne Normálne Dôkladné Extrémne čistenie čistenie čistenie čistenie čistenie čistenie (raz stlačte) (dvakrát stlačte) (pridržte 5 s) D E C F B G A H I A-8 - FORM NO BA 625, BA 725, BA 825

9 AKUMULÁTORY SLOVENSKY / A-9 Ak sa zariadenie dodáva s nainštalovanými akumulátormi, vykonajte nasledovné kroky: Skontrolujte, či sú akumulátory pripojené k zariadeniu (25 alebo 25a). Zapnite kľúčový prepínač (A) a skontrolujte indikátor akumulátora (D5). Ak je merač plný, akumulátory sú pripravené na použitie. Ak je merač plný menej než spolovice, akumulátory treba pred použitím nabiť. Pozri časť Nabíjanie akumulátorov. DÔLEŽITÉ!: AK JE ZARIADENIE VYBAVENÉ ZABUDOVANOU NABÍJAČKOU AKUMULÁTOROV, POKYNY TÝKAJÚCE SA NASTAVENIA NABÍJAČKY VZHĽADOM NA TYP AKUMULÁTORA SÚ UVEDENÉ V OEM PRODUKTOVEJ PRÍRUČKE (POZRI TABUĽKU). Pozrite si TSBUS , kde sú uvedené algoritmy najnovšej nabíjačky batérií. Ak sa zariadenie nedodáva s nainštalovanými akumulátormi, vykonajte nasledovné kroky: Informácie o odporúčaných akumulátoroch vám podá autorizovaný predajca Nilfisk. Podľa nižšie uvedených pokynov nainštalujte akumulátory. Do zariadenia NEINŠTALUJTE dva 12-voltové akumulátory. V opačnom prípade môže dôjsť k ohrozeniu stability zariadenia. DÔLEŽITÉ!: AK JE ZARIADENIE VYBAVENÉ ZABUDOVANOU NABÍJAČKOU AKUMULÁTOROV, POKYNY TÝKAJÚCE SA NASTAVENIA NABÍJAČKY VZHĽADOM NA TYP AKUMULÁTORA SÚ UVEDENÉ V OEM PRODUKTOVEJ PRÍRUČKE (POZRI TABUĽKU). Pozrite si TSBUS , kde sú uvedené algoritmy najnovšej nabíjačky batérií. VÝSTRAHA! Pri práci s akumulátormi buďte veľmi opatrní. Kyselina sírová môže pri kontakte s pokožkou alebo očami spôsobiť vážne zranenie. Zvnútra akumulátorov sa odvetráva výbušný vodíkový plyn prostredníctvom otvorov vo viečkach článkov akumulátorov. Tento plyn sa môže v dôsledku pôsobenia elektrických iskier alebo otvoreného plameňa vznietiť. Olovené akumulátory neinštalujte do uzatvorenej nádoby alebo puzdra. Vodíkový plyn vznikajúci pri prebíjaní akumulátora sa musí odvetrávať. Pri údržbe akumulátora... * Odložte všetku bižutériu a šperky * Nefajčite * Používajte ochranné okuliare, gumovú zásteru a gumové rukavice * Pracujte len v dobre vetraných priestoroch * Dbajte, aby sa nástroje súčasne nedotýkali viac než jednej svorky akumulátora * Pri výmene akumulátorov VŽDY najskôr odpojte záporný kábel (uzemnenie) - predídete tým tvorbe iskier. * Pri inštalácii akumulátora pripájajte záporný kábel VŽDY ako posledný. UPOZORNENIE! V prípade, že akumulátor nenainštalujete a nepripojíte správne, môže dôjsť k vážnemu poškodeniu elektrických komponentov tohto zariadenia. Inštaláciu akumulátora by mal vykonať zástupca spoločnosti Nilfisk, kvalifikovaný elektrikár, alebo výrobca akumulátora. 1 Vybaľte akumulátory z prepravného obalu a dôkladne ich prezrite, či na nich počas prepravy nedošlo k poškodeniu. Ak poškodenie nastalo, s reklamáciou sa obráťte na prepravcu, ktorý zabezpečoval prepravu akumulátorov, na výrobcu akumulátora. 2 Zariadenie vypnite pomocou hlavného vypínača zapaľovania (A) a vytiahnite kľúč. 3 Odklopte záchytný zásobník do strany (zaistená poloha). Zvnútra priestoru pre akumulátor odpojte káble akumulátora. 4 Zariadenie je skonštruované tak, že disponuje dostatkom káblov na osadenie šiestich 6-voltových akumulátorov. Opatrne zdvihnite akumulátory do priestoru pre akumulátory a nainštalujte ich v súlade s postupom, uvedeným na OBRÁZKU 1. Akumulátory dôkladne zasuňte k zadnej časti zariadenia. 5 Podľa vyobrazenia nainštalujte káble akumulátora. Káble uložte tak, aby sa dali v prípade potreby servisného zásahu ľahko odmontovať uzávery článkov akumulátora. 6 Opatrne dotiahnite skrutku na každej svorke akumulátora tak, aby sa svorka nedala viac dotiahnuť. Dbajte, aby ste svorky nedoťahovali príliš, pretože v prípade servisného zásahu ich bude obtiažne demontovať. 7 Nastriekajte svorky špeciálnym sprejom na svorky (tento prípravok je dostať v mnohých predajniach automobilových súčiastok). 8 Na každú svorku akumulátora umiestnite gumový chránič a pripojte konektor zväzku akumulátorov (25 alebo 25a). OBRÁZOK 1 revised 10/08 FORM NO BA 625, BA 725, BA A-9

10 A-10 / SLOVENSKY INŠTALÁCIA KIEF (DISKOVÝ SYSTÉM) UPOZORNENIE! Predtým než budete vymieňať kefy a pred otvorením akéhokoľvek prístupového panela prepnite vypínač zariadenia do polohy OFF (O) a vytiahnite kľúč. 1 Skontrolujte, či sa čistiaca plošina (7) nachádza v ZDVIHNUTEJ polohe. Skontrolujte, či je vypínač zapaľovania (A) vypnutý (O). 2 Ak používate držiaky vložiek, nainštalujte do nich vložky. 3 Pozri Obrázok 2. Pri montáži kief (AA) (alebo držiakov vložiek) zarovnajte zarážky (BB) na kefe s otvormi na montážnej plošine a pootočením kefu umiestnite na správne miesto (pootočte vonkajší kraj kefy smerom k zadnej časti zariadenia v súlade s vyobrazením (CC)). OBRÁZOK 2 INŠTALÁCIA KIEF (CYLINDRICKÝ SYSTÉM) UPOZORNENIE! Predtým než budete vymieňať kefy a pred otvorením akéhokoľvek prístupového panela prepnite vypínač zariadenia do polohy OFF (O) a vytiahnite kľúč. 1 Skontrolujte, či sa čistiaca plošina nachádza v ZDVIHNUTEJ polohe. Skontrolujte, či je vypínač zapaľovania (A) vypnutý (O). 2 Pozri Obrázok 3. Ak chcete získať prístup ku kefám, uvoľnite čierne nastavovacie skrutky (na každej strane) na vrchnej strane vodiacej klapky (24) a klapku odpojte. Zasuňte kefu na miesto, mierne ju podvihnite, zatlačte a pootočte s ňou, až pokiaľ pevne nezapadne do správnej polohy. Znova nainštalujte sústavu vodiacej klapky. OBRÁZOK 3 A-10 - FORM NO BA 625, BA 725, BA 825

11 SLOVENSKY / A-11 NAPĹŇANIE ZÁSOBNÍKA S ROZTOKOM Do roztokového zásobníka nalejte maximálne 20 galónov (76 l) čistiaceho roztoku. Nenapĺňajte roztokový zásobník nad úroveň 7,5 cm (3 palce) od spodnej časti otvoru pre napĺňanie roztoku (1). Roztok musí byť zmesou vody a príslušnej čistiacej chemikálie. Na štítku nádoby s chemikáliou si prečítajte informácie o riedení. POZNÁMKA: Zariadenia EDS sa môžu používať konvenčným spôsobom (čistiaci prostriedok sa rozmieša v zásobníku), alebo sa môže použiť dávkovací systém čistiaceho prostriedku EDS. Keď používate dávkovanie čistiaceho prostriedku EDS, nemiešajte čistiaci prostriedok v zásobníku - musí sa použiť čistá voda. UPOZORNENIE! Používajte len nepenivé a nehorľavé kvapalné čistiace prostriedky určené na používanie v čistiacich zariadeniach. Teplota vody nesmie presiahnuť 130 stupňov Fahrenheita (54,4 stupňov Celzia) INŠTALÁCIA STIERAČA 1 Pozri Obrázok 4. Zasuňte stierač (12) na montážnu konzolu a dotiahnite montážne skrutky stierača (20). 2 Ku vstupnému otvoru stierača pripojte záchytnú hadicu (28). 3 Spustite stierač nižšie, posuňte zariadenie smerom vpred a nastavte sklon stierača pomocou nastavovacieho regulátora stierača (21) tak, aby sa radlica zadného stierača rovnomerne dotýkala podlahy po celej svojej dĺžke a aby bol ej sklon v súlade s vyobrazením. OBRÁZOK 4 FORM NO BA 625, BA 725, BA A-11

12 A-12 / SLOVENSKY SYSTÉM S ČISTIACIM PROSTRIEDKOM (EDS) - PRÍPRAVA A POUŽÍVANIE VŠEOBECNÉ POKYNY: Ak chcete použiť iný než predtým použitý čistiaci prostriedok, systém sa musí vyčistiť. SERVISNÁ POZNÁMKA: Počas procesu vypúšťania presuňte zariadenie nad podlahový výpust (počas čistenia dôjde k úniku malého množstva čistiaceho prostriedku). Čistenie pri výmene chemikálií: 1 Odpojte a demontujte kazetu na čistiaci prostriedok. 2 Prepnite kľúč zapaľovania (A) do polohy ON a stlačte tlačidlo čistiaceho prostriedku (F) a roztokové tlačidlo (B) a pridržte ich stlačené po dobu najmenej 2 sekúnd. POZNÁMKA: Po aktivovaní sa spustí proces čistenia, ktorý trvá približne 10 sekúnd. Charakteristiku kontroliek systému s čistiacim prostriedkom nájdete na vyobrazení na ďalšej strane. Na vyčistenie systému stačí spravidla použiť jeden čistiaci cyklus. Týždenné čistenie: 1 Odpojte a demontujte kazetu na čistiaci prostriedok. Nainštalujte a pripojte kazetu naplnenú čistou vodou 2 Prepnite kľúč zapaľovania (A) do polohy ON a stlačte tlačidlo čistiaceho prostriedku (F) a roztokové tlačidlo (B) a pridržte ich stlačené po dobu najmenej 2 sekúnd. POZNÁMKA: Po aktivovaní sa spustí proces čistenia, ktorý trvá približne 10 sekúnd. Charakteristiku kontroliek systému s čistiacim prostriedkom nájdete na vyobrazení na ďalšej strane. Na vyčistenie systému stačí spravidla použiť jeden čistiaci cyklus. Keď sa kazeta na čistiaci prostriedok takmer vyprázdni, rozsvieti sa indikátor zobrazovacieho panela (D). Indikátor signalizujúci nízku hladinu čistiaceho prostriedku ostane svietiť dovtedy, kým neuskutočníte anulovanie systému. Po rozsvietení tohto indikátora by sa do kazety mal dať naliať celý galón čistiaceho prostriedku bez toho, aby ste museli sledovať meranie hladiny. POZNÁMKA: Systém anulujte len v prípade, ak je kazeta naplnená. Pri výmene kaziet má signalizácia nízkej hladiny čistiaceho prostriedku zmysel len vtedy, ak sa v náhradnej kazete nachádza rovnaká hladina prostriedku, ako vo vymieňanej kazete. Anulovanie: 1 Prepnite kľúč zapaľovania (A) do polohy ON a stlačte a pridržte tlačidlo čistiacej látky (F) stlačené po dobu 2 sekúnd. Charakteristiku kontroliek systému s čistiacim prostriedkom nájdete na vyobrazení na ďalšej strane. ŠPECIFICKÉ POKYNY PRE KAZETU NA JEDNO POUŽITIE: Odpojte viečko (AA) a kazetu umiestnite do skrinky na čistiaci prostriedok. Podľa vyobrazenia nainštalujte uzatváraciu zátku (BB). ŠPECIFICKÉ POKYNY KAZETU NA VIACERO POUŽITÍ: Do kazety s čistiacim prostriedkom naplňte maximálne 1,25 galónu (4,73 l) čistiaceho roztoku. SERVISNÁ POZNÁMKA: Pred plnením vyberte kazetu s čistiacim prostriedkom zo skrinky pre kazetu, čím zabránite rozliatiu čistiaceho prostriedku na zariadenie. Odporúčame, aby ste pre každý čistiaci prostriedok, ktorý plánujete použiť, použili osobitnú kazetu. Kazety na čistiaci prostriedok disponujú bielym štítkom, tzn. na tento štítok môžete napísať názov čistiaceho prostriedku a vyhnúť sa tak ich pomiešaniu. Kazeta na čistiaci prostriedok má na jednej strane magnetický posúvač (CC), ktorý sa musí nastaviť na správny roztokový pomer v súlade s pokynmi na riedenie, uvedenými výrobcom na fľaši. Posuňte magnetický posúvač (CC) do požadovanej polohy na štítku pomeru miešania čistiaceho prostriedku (DD). Pri inštalácii novej kazety odpojte viečko (AA) a kazetu umiestnite do skrinky na čistiaci prostriedok. Podľa vyobrazenia nainštalujte uzatváraciu zátku (BB). A-12 - FORM NO BA 625, BA 725, BA 825

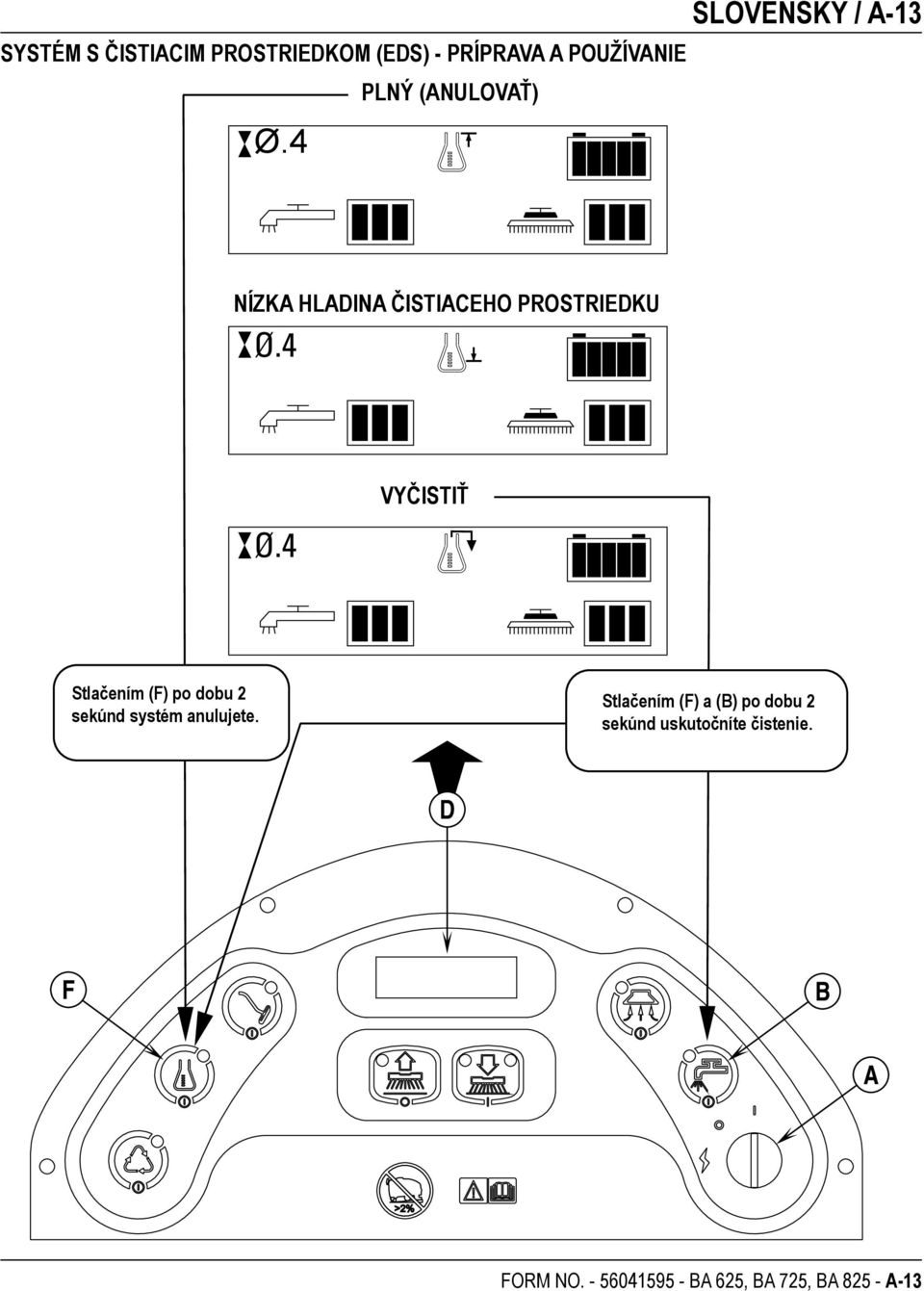

13 SYSTÉM S ČISTIACIM PROSTRIEDKOM (EDS) - PRÍPRAVA A POUŽÍVANIE PLNÝ (ANULOVAŤ) Ø.4 SLOVENSKY / A-13 NÍZKA HLADINA ČISTIACEHO PROSTRIEDKU Ø.4 Ø.4 VYČISTIŤ Stlačením (F) po dobu 2 sekúnd systém anulujete. Stlačením (F) a (B) po dobu 2 sekúnd uskutočníte čistenie. D F B A FORM NO BA 625, BA 725, BA A-13

14 A-14 / SLOVENSKY MOKRÉ ČISTENIE VÝSTRAHA! Uistite sa, že rozumiete ovládacím prvkom operátora a ich funkciám. Ak ste so zariadením na šikmej ploche alebo v stúpaniach, vyvarujte sa náhlych zastavení. Vyvarujte sa náhlych ostrých zatočení. Ak so zariadením idete dole kopcom, zariadenie riaďte pomalou rýchlosťou. Zariadenie čistite iba ak je umiestnené na šikmej ploche (rampe). 1 Pri príprave zariadenia na používanie sa riaďte inštrukciami uvedenými v časti príručky s názvom Príprava zariadenia na použitie. 2 Hlavný vypínač (A) pootočte do polohy ON (I). Na displeji (D) Zobrazia sa indikátory ovládacieho panela, indikátor akumulátora a počítadlo prevádzkového času zariadenia v hodinách. 3 Ak sa chcete so zariadením presunúť do oblasti výkonu prác, stlačte pohonný pedál (30) smerom vpred (zariadenie sa pohne smerom vpred), alebo zatiahnite pohonný pedál (30) smerom vzad, čím sa zariadenie začne pohybovať smerom vzad. Zmenou tlaku na pohonný pedál (30) dosiahnete požadovanú rýchlosť. POZNÁMKA: Regulátor ovládania rýchlosti (13) sa používa na ovládanie maximálnej rýchlosti smerom vpred alebo vzad. 4 Stlačením a pridržaním tlačidla čistiaceho prostriedku (B) po dobu 5 sekúnd navlhčíte čistený povrch. POZNÁMKA: Túto činnosť musíte uskutočniť predtým, než stlačíte tlačidlo pre spustenie čistenia (I). 5 Jedným stlačením tlačidla pre spustenie čistenia (I) sa spustí režim normálneho čistenia a dvojnásobným stlačením tohto tlačidla sa spustí režim dôkladného čistenia. Ak toto tlačidlo pridržíte stlačené po dobu 5 sekúnd, spustí sa režim extrémneho čistenia. Roztokový systém a systéme s čistiacim prostriedkom (modely EDS) majú nastavené tri predvoľby prietoku, ktoré sa zhodujú s 3 režimami čistenia (pozri ovládací panel). POZNÁMKA: K dispozícii máte aj funkciu preskočenia nastaveného objemu prietoku čistiaceho prostriedku, pomocou ktorej môžete zvýšiť prietok roztoku bez toho, aby ste zvyšovali tlak čistenia. Pridržte roztokové tlačidlo (B) stlačené po dobu 3 sekúnd (indikátor čistiaceho prostriedku začne blikať) a následne ho pustite. K dispozícii máte 3 sekundy na nastavenie odlišnej miery prietoku - opakovane stláčajte roztokové tlačidlo (B), až pokiaľ sa na indikátore prietoku čistiaceho prostriedku (D1) nezobrazí hodnota, ktorú požadujete (normálne, dôkladné alebo extrémne čistenie/pozri ovládací panel). Každá následná úprava tlaku čistenia nastaví hodnotu prietoku čistiaceho prostriedku na predvolenú úroveň. POZNÁMKA: Roztokové, nasávacie systémy a systémy s čistiacim prostriedkom (modely EDS) sa automaticky aktivujú po stlačení tlačidla pre spustenie čistenia (I). Nevyžaduje sa žiadna iná činnosť, len spustenie stierača (15). Každý jednotlivý systém možno kedykoľvek počas čistenia vypnúť a opätovne zapnúť - stačí stlačiť príslušné tlačidlo. Ak ste nainštalovali rozšírenú čistiacu súpravu, táto súprava sa automaticky neaktivuje. Ak chcete aktivovať tento systém, musíte stlačiť recyklačné tlačidlo (G). Recyklačný systém sa nespustí dovtedy, kým sa v záchytnom zásobníku nedosiahne určitá hladina. 6 Pomocou páky na zdvihnutie/spustenie stierača (15) spustite stierač do pracovnej polohy. 7 Ak sa pedál pohonu (30) nachádza v neutrálnej polohe, režimy čistenia, vysávania, roztoku a čistiaceho prostriedku (modely EDS) sa aktivujú, avšak nebudú bežať. Uchopte ovládaciu rukoväť operátora (2) a zatlačte pohonný pedál (30) smerom vpred, čím sa spustí čistenie, vysávanie, prietok roztoku a čistiaceho prostriedku (modely EDS) a zariadenie sa pohne smerom vpred. V záujme dosiahnutia najlepších výsledkov sa so zariadením posúvajte pomalou rýchlosťou. V ostrých zatáčkach raz stlačte roztokové tlačidlo (B), čím sa tento systém vypne. Zatiahnutím za pohonný pedál (30) smerom vzad sa zariadenie bude pohybovať smerom vzad. Počas cúvania sa budú kefy točiť, avšak nedôjde k dávkovaniu roztoku a chemikálií. UPOZORNENIE! Poškodeniu povrchu predídete tým, že počas rotácie kief bude zariadenie v pohybe. 8 V prípade mimoriadne znečistených povrchov nebude jedno čistenie pravdepodobne stačiť a je možné, že tieto povrchy budete musieť čistiť dvakrát. Táto operácia je rovnaká, ako jedno čistenie s tým, že pri prvom čistení sa stierač bude nachádzať v zdvihnutej polohe. Čistiaci roztok ostane na povrchu, čím dosiahnete jeho vyšší účinok. Záverečné čistenie sa vykonáva na rovnakom priestore, pričom stierač je potrebné spustiť do pracovnej polohy, aby zotrel čistiaci roztok. 9 Záchytný zásobník disponuje automatickým uzatváracím spínačom, ktorý v prípade, že sa záchytný zásobník naplní, VYPNE VŠETKY systémy s výnimkou hnacieho systému. Akonáhle sa tento spínač aktivuje, záchytný zásobník treba vyprázdniť. Ak je tento spínač aktivovaný, zariadenie nebude nasávať vodu a nebude sa uskutočňovať čistenie. POZNÁMKA: Po aktivovaní tohto prepínača sa všetky ostatné indikátory stratia a na zobrazovacom paneli sa rozsvieti indikátor NAPLNENIA záchytného zásobníka (FF). 10 Ak operátor potrebuje zastaviť čistenie alebo dôjde k naplneniu záchytného zásobníka, je potrebné raz stlačiť tlačidlo vypnutia systému čistenia (H). Týmto sa automaticky zastavia čistiace kefy a prietok roztoku a čistiaca plošina sa zdvihne smerom HORE. POZNÁMKA: Vysávanie sa zastaví približne o 10 sekúnd. Je tomu tak preto, aby bolo možné nasať všetku zvyšnú vodu bez nutnosti opätovného zapínania sacieho systému. 11 Zdvihnite stierač a zamierte so zariadením k LIKVIDAČNEJ LOKALITE, určenej na likvidáciu znečistenej vody, a záchytný zásobník vyprázdnite. Vytiahnite výpustnú hadicu záchytného zásobníka (22) z držiaka a odpojte zátku (koniec hadice držte nad úrovňou hladiny vody v zásobníku, aby nedošlo k neočakávanému vytečeniu znečistenej vody). Výpustnú hadicu záchytného zásobníka (22) možno stlačiť, čím sa reguluje prietok. Doplňte zásobník s roztokom a pokračujte v čistení. POZNÁMKA: Skontrolujte, či sú kryt záchytného zásobníka (5) a viečko výpustnej hadice záchytného zásobníka (22) správne v zariadení nainštalované - v opačnom prípade zariadenie nebude správne nasávať vodu. Ak akumulátory vyžadujú nabitie, indikátor nízkeho nabitia akumulátora (GC) sa rozsvieti a sací motor sa o 30 sekúnd vypne. Dopravte zariadenie do servisnej oblasti a v súlade s pokynmi obsiahnutými v časti tejto príručky s názvom Akumulátor nabite akumulátor. MOKRÉ VYSÁVANIE K zariadeniu pripojte voliteľné príslušenstvo určené na mokré vysávanie. 1 Odpojte hadicu záchytného zásobníka (28) od stierača (12). 2 K hadici pripojte vhodné nástroje určené na mokré vysávanie (k dispozícii od spoločnosti Nilfisk). 3 Hlavný vypínač (A) pootočte do polohy ON. 4 Raz stlačte tlačidlo externej trubice (E), čím zapnete motor vysávača. SERVISNÁ POZNÁMKA: Informácie o možnosti programovania voliteľných možností a podrobnú funkčnú charakteristiku všetkých ovládacích prvkov nájdete v servisnej príručke. A-14 - FORM NO BA 625, BA 725, BA 825

15 H SLOVENSKY / A-15 D I E B FF! G A GG! FORM NO BA 625, BA 725, BA A-15

16 A-16 / SLOVENSKY PO POUŽITÍ ZARIADENIA 1 Zdvihnite kefy (alebo vložky) a zdvihnite stierač. Presuňte sa so zariadením do servisnej oblasti. 2 Zariadenie vypnite pomocou hlavného vypínača zapaľovania (A) a vytiahnite kľúč. 3 Ak chcete vypustiť zásobník s roztokom, stiahnite výpustnú hadicu roztoku (14) z ohybu. Nasmerujte hadicu do podlahového výpustu alebo do vedra. Zásobník vypláchnite čistou vodou. Skontrolujte roztokové hadice - ak sú zalomené alebo inak poškodené, vymeňte ich. 4 Ak chcete vypustiť záchytný zásobník, vytiahnite výpustnú hadicu záchytného zásobníka (22) z držiaka a odpojte zátku (koniec hadice držte nad úrovňou hladiny vody v zásobníku, aby nedošlo k neočakávanému vytečeniu znečistenej vody). Výpustnú hadicu záchytného zásobníka (22) možno stlačiť, čím sa reguluje prietok. Vypláchnite zásobník a tlačidlá záchytného zásobníka (32) čistou vodou. Skontrolujte hadice záchytného zásobníka a nasávania - ak sú zalomené alebo inak poškodené, vymeňte ich. SERVISNÁ POZNÁMKA: Dbajte, aby sa počas čistenia nedostala na prepážku vstupného otvoru motora nasávania (4). 4a 4b POZNÁMKA: Ak máte nainštalovanú možnosť rozšíreného čistenia, systém sa musí vyčistiť. Po každom použití vypustite a dôkladne vyčistite záchytný zásobník a potom ho naplňte do 1/3 čistou vodou. Na 3 sekundy stlačte a pridržte tlačidlo rozšíreného čistenia (G) (indikátor sa rozsvieti na zeleno), čím spustíte funkciu čistenia. Čistenie bude trvať približne 20 sekúnd. POZNÁMKA: Tento postup slúži na odstránenie všetkých nečistôt zo systému. Ak tento postup nebudete uskutočňovať, rozšírené čerpadlo a/alebo elektromagnetický ventil sa upchajú nečistotami. 5 Odpojte kefy alebo držiaky vložiek. Opláchnite kefy alebo vložky v teplej vode a potom ich zaveste, aby vyschli. Pred opätovným použitím leštiacich vložiek ich ponechajte dôkladne vyschnúť. POZNÁMKA: Kefy môžete odpojiť manuálne alebo automaticky stlačením a pridržaním tlačidla VYPNUTIA čistenia (H) po dobu 5 sekúnd (platí len pre diskové modely). 6 Odpojte stierač, opláchnite ho v teplej vode a zaveste ho na príslušné miesto, aby vyschol. 7 Skontrolujte nižšie uvedený rozvrh údržby a predtým, než zariadenie uskladníte, vykonajte potrebnú údržbu PLÁN ÚDRŽBY ZARIADENIA PREDMET ÚDRŽBY Denne Týždenne Mesačne Ročne Nabitie akumulátorov X Kontrola/vyčistenie zásobníkov a hadíc (vyčistenie tlačidiel záchytného zásobníka a prepážky vstupného otvoru vysávania) X Kontrola/vyčistenie/rotácia čistiacich kief/vložiek X Kontrola/vyčistenie stierača X Vyčistenie násypného koša (pri cylindrických systémoch) X Vyčistite systém rozšíreného čistenia (ak je nainštalovaný) X Kontrola hladiny vody v každom článku akumulátora (neplatí pre akumulátory s gélovými článkami) X Kontrola obrúb čistiacej jednotky X Kontrola a vyčistenie roztokového filtra X Vyčistenie roztokového potrubia (pri cylindrickom systéme) X Vyčistenie systému s čistiacim prostriedkom (platí len pre modely EDS) X Mazanie zariadenia X * Kontrola uhlíkových kief X ** Požiadajte obchodného zástupcu spoločnosti Nilfisk o zabezpečenie kontroly uhlíkových kief motora vysávača minimálne raz ročne alebo po 300 hodinách prevádzky. Kontrolu kief a uhlíkových kief hnacieho motora vykonajte po každých 500 hodinách prevádzky alebo minimálne raz ročne. POZNÁMKA: Informácie o údržbe a servisných opravách sú uvedené v servisnej príručke. 8 Zariadenie uskladňujte v čistých a suchých priestoroch. 9 Hlavný vypínač (A) pootočte do polohy OFF (poloha O) a vytiahnite kľúč. SERVIS MOTORA VYSÁVAČA Požiadajte obchodného zástupcu spoločnosti Nilfisk o zabezpečenie kontroly uhlíkových kief motora minimálne raz ročne alebo po 300 hodinách prevádzky. DÔLEŽITÉ! Na poškodenie motora, ktoré vzniklo v dôsledku nedodržania pravidiel kontroly a výmeny uhlíkových kief, sa záruka nevzťahuje. Pozri Prehlásenie o obmedzenej záruke. MAZANIE ZARIADENIA Raz mesačne použite ľahký strojový olej na namazanie: Všeobecných prípojných bodov pripojenia stierača (A). Závitu nastavovacej skrutky pre nastavenie uhla sklonu stierača (B). Koncových koliesok stierača (C). Všeobecných prípojných bodov pripojenia kefy (D). Nárazníkové kolieska čistiacej plošiny. Raz za štvrťrok namažte nasledovnú položku Otočné čapy zadného kolieska (E). A-16 - FORM NO BA 625, BA 725, BA 825

17 SLOVENSKY / A-17 NABÍJANIE MOKRÝCH AKUMULÁTOROV Akumulátory nabíjajte vždy, keď sa zariadenie používa alebo vtedy, keď sa na indikátore akumulátora (D) zobrazuje menej než polovičná úroveň nabitia. VÝSTRAHA! Pred nabíjaním akumulátory nenapĺňajte. Akumulátory nabíjajte len v dobre vetraných priestoroch. Pri servisných úkonoch s akumulátormi nefajčite. Pri údržbe akumulátora... * Odložte všetku bižutériu a šperky * Nefajčite * Používajte ochranné okuliare, gumovú zásteru a gumové rukavice * Pracujte len v dobre vetraných priestoroch * Dbajte, aby sa nástroje súčasne nedotýkali viac než jednej svorky akumulátora * Pri výmene akumulátorov VŽDY najskôr odpojte záporný kábel (uzemnenie) - predídete tým tvorbe iskier. * Pri inštalácii akumulátora pripájajte záporný kábel VŽDY ako posledný. Ak sa zariadenie dodáva s nainštalovanou nabíjačkou akumulátora, vykonajte nasledovné kroky: Hlavný vypínač (A) pootočte do polohy OFF. Rozviňte elektrický kábel zo strany zabudovanej nabíjačky a pripojte ho do správne uzemnenej zásuvky. Podrobnejšie prevádzkové informácie sú v OEM produktovej príručke. Ak sa zariadenie dodáva bez nainštalovanej nabíjačky akumulátora, vykonajte nasledovné kroky: Odpojte akumulátory zo zariadenia a pripojte konektor nabíjačky do konektora zväzku akumulátorov (25). Postupujte podľa inštrukcií uvedených na nabíjačke. SERVISNÁ POZNÁMKA: Nabíjačku akumulátorov pripájajte do konektora len s pripojenou rukoväťou. UPOZORNENIE! Poškodeniu povrchov zabránite tak, že po nabití akumulátorov vždy zotriete zvyšky vody a kyseliny z vrchnej časti akumulátorov. KONTROLA HLADINY VODY V AKUMULÁTORE Najmenej raz týždenne skontrolujte stav vody v akumulátoroch. Po nabití akumulátorov odstráňte viečka článkov a v každom článku akumulátora skontrolujte stav vody. Destilovanú alebo demineralizovanú vodu dolievajte do akumulátorov pomocou zariadenia na plnenie akumulátorov (k dispozícii vo väčšine predajní s automobilovými súčiastkami) - každý článok dolejte do výšky indikátora hladiny (alebo 10 mm nad vrchnú časť prepážok). Akumulátory NEPREPĹŇAJTE! UPOZORNENIE! V prípade preplnenia akumulátorov sa kyselina môže roztiecť po povrchu. Dotiahnite uzávery článkov akumulátora. Vrchnú časť akumulátorov vyčistite roztokom sódy na pečenie a vody (2 polievkové lyžice sódy na pečenie na 1 liter vody). NABÍJANIE GÉLOVÝCH (VRLA) AKUMULÁTOROV Akumulátory nabíjajte vždy, keď sa zariadenie používa alebo vtedy, keď sa na indikátore akumulátora (D) zobrazuje menej než polovičná úroveň nabitia. VÝSTRAHA! Akumulátory nabíjajte len v dobre vetraných priestoroch. Pri servisných úkonoch s akumulátormi nefajčite. Pri servise akumulátora... * Odložte všetku bižutériu a šperky * Nefajčite * Používajte ochranné okuliare, gumovú zásteru a gumové rukavice * Pracujte len v dobre vetraných priestoroch * Dbajte, aby sa nástroje súčasne nedotýkali viac než jednej svorky akumulátora * Pri výmene akumulátorov VŽDY najskôr odpojte záporný kábel (uzemnenie) - predídete tým tvorbe iskier. * Pri inštalácii akumulátora pripájajte záporný kábel VŽDY ako posledný. UPOZORNENIE! Olovený akumulátor s reguláciou napätia (VRLA) bude fungovať správne len v prípade, AK SA SPRÁVNE DOBÍJA! Nedostatočné nabitie alebo prebitie skracuje životnosť akumulátora a znižuje jeho výkon. Riaďte sa SPRÁVNYMI POKYNMI NA NABÍJANIE! NEPOKÚŠAJTE SA TENTO AKUMULÁTOR OTVÁRAŤ! Po otvorení VRLA akumulátora dôjde k strate tlaku a ku kontaminácii prepážok kyslíkom. PO OTVORENÍ AKUMULÁTORA STRATÍ ZÁRUKA PLATNOSŤ. Ak sa zariadenie dodáva s nainštalovanou nabíjačkou akumulátora, vykonajte nasledovné kroky: Hlavný vypínač (A) pootočte do polohy OFF. Rozviňte elektrický kábel zo strany zabudovanej nabíjačky a pripojte ho do správne uzemnenej zásuvky. Podrobnejšie prevádzkové informácie sú v OEM produktovej príručke. Ak sa zariadenie dodáva bez nainštalovanej nabíjačky akumulátora, vykonajte nasledovné kroky: Odpojte akumulátory zo zariadenia a pripojte konektor nabíjačky do konektora zväzku akumulátorov (25). Postupujte podľa inštrukcií uvedených na nabíjačke. SERVISNÁ POZNÁMKA: Nabíjačku akumulátorov pripájajte do konektora len s pripojenou rukoväťou. DÔLEŽITÉ: Skontrolujte, či na nabíjanie akumulátorov s gélovými článkami disponujete vhodnou nabíjačkou. Používajte výlučne nabíjačky s možnosťou regulácie napätia alebo obmedzenia napätia. Štandardné nabíjačky s konštantným prúdom alebo s nábehovým prúdom sa NESMÚ používať. Odporúča sa použitie nabíjačky so snímačom teploty, keďže manuálne úpravy nie sú nikdy presné a môžu poškodiť VRLA akumulátor. FORM NO BA 625, BA 725, BA A-17

18 A-18 / SLOVENSKY SERVIS STIERAČA V prípade, že stierač za sebou zanecháva rovné pruhy vody, radlice stierača môžu byť špinavé alebo poškodené. Odpojte stierač, opláchnite ho pod teplou vodou a skontrolujte radlice. Otočte alebo vymeňte radlice, ak sú pretrhnuté, zvlnené alebo opotrebované. Otočenie alebo výmena radlice zadného stierača... 1 Pozri Obrázok 5. Zdvihnite stierač smerom nahor z povrchu a potom odklopte stredovú poistku (19) stierača. 2 Odpojte napínacie popruhy (26). 3 Zo zarovnávacích kolíkov (27) zosuňte zadnú radlicu. 4 Stierač má 4 funkčné kraje. Pootočte radlicou tak, aby čistý a nepoškodený okraj smeroval k prednej časti zariadenia. Radlicu vymeňte, ak sú všetky 4 okraje zodraté, potrhané alebo opotrebované. 5 Opačným postupom ako pri demontáži nainštalujte radlicu a nastavte sklon stierača. Otočenie alebo výmena radlice predného stierača... 1 Zdvihnite stierač z podlahy, povoľte (2) krídlové matice (20), odpojte záchytnú hadicu (28) a odpojte sústavu stierača (12) z konzoly. 2 Najskôr odstráňte oba zadné napínacie popruhy (26). 3 Odstráňte všetky krídlové matice, ktoré upevňujú prednú radlicu a potom odstráňte napínací popruh a radlicu. 4 Stierač má 4 funkčné kraje. Pootočte radlicou tak, aby čistý a nepoškodený okraj smeroval k prednej časti zariadenia. Radlicu vymeňte, ak sú všetky 4 okraje zodraté, potrhané alebo opotrebované. 5 Opačným postupom ako pri demontáži nainštalujte radlicu a nastavte sklon stierača. NASTAVENIE STIERAČA Vždy po otočení alebo výmene radlice nastavte uhol sklonu - učiňte tak aj v prípade, že pri stieraní za stieračom neostáva suchá plocha. Nastavenie uhla sklonu stierača... 1 Zaparkujte zariadenie na rovnom povrchu a stierač spustite do dolnej polohy. 2 Pri pomalom posune zariadenia smerom vpred otáčajte nastavovacím regulátorom stierača (21) dovtedy, kým sa radlica stierača nezahne po celej svojej dĺžke (pozri vyobrazenie nižšie). OBRÁZOK 5 A-18 - FORM NO BA 625, BA 725, BA 825

19 SLOVENSKY / A-19 SERVIS SPÍNAČOV ZÁCHYTNÉHO ZÁSOBNÍKA Ak sa prietokové spínače záchytného zásobníka znečistia, môže dôjsť k ich nesprávnej funkcii. Znečistené spínače uzatvorenia vysávania môžu spôsobiť nefunkčnosť motora vysávania, alebo sa v prípade naplnenia zásobníka nezatvoria. Znečistené spínače rozšíreného čistiaceho systému môžu spôsobiť nesprávne fungovanie voliteľného rozšíreného čistiaceho systému. Ak je denné čistenie záchytného zásobníka vzhľadom na čistotu spínačov nedostatočné, je nevyhnutné tieto spínače rozobrať a vyčistiť. Dbajte, aby ste ich pri montáži správne namontovali - v opačnom prípade môže dôjsť k ich nesprávnemu fungovaniu. Správna orientácia plavákových ramien je uvedená na Obrázku 6. Podrobné pokyny o demontáži a čistení sú uvedené v servisnej príručke. A - (Otvorené) Vypnuté satie B - (Zavreté) Zapnuté satie C - (Zavreté) Vypnuté satie D - (Otvorené) Zapnuté satie Plavák vo VRCHNEJ časti. Pôvodný smer Normálne zavreté Súčasný smer Normálne otvorené OBRÁZOK 6 Plavák v SPODNEJ časti. ZAPNUTÉ ZAPNUTÉ VYPNUTÉ Smer kĺzania pozri vyššie. V továrni namontovaný spínač uzatvorenia vysávania. Spúšťací spínač voliteľného rozšíreného čistiaceho systému. Plavák v SPODNEJ časti. Zastavovací spínač voliteľného rozšíreného čistiaceho systému. Plavák v SPODNEJ časti. Plavák by sa mal voľne pohybovať smerom nahor a nadol. revised 10/08 FORM NO BA 625, BA 725, BA A-19

20 A-20 / SLOVENSKY ÚPRAVA VÝŠKY DISKOVEJ PLOŠINOVEJ OBRUBY UPOZORNENIE! Predtým než budete vymieňať kefy a pred otvorením akéhokoľvek prístupového panela prepnite kľúč zapaľovania (A) do polohy OFF (O) a vytiahnite kľúč. Je možné, že z hľadiska opotrebovania bude nevyhnutné nastaviť výšku diskovej plošinovej obruby. Úprava výšky diskovej plošinovej obruby... 1 Zdvihnite čistiacu plošinu (7), otočte kľúčom zapaľovania (A) do polohy OFF a kľúč vyberte. 2 Pozri obrázok 7. Vytiahnite nárazník čistiacej plošiny (9) NAHOR smerom k hornému okraju čistiacej plošiny tak, aby obruba nebola upevnená (pozri vyobrazenie). POZNÁMKA: Pred odpojením obruby čistiacej plošiny (8) si zaznamenajte otvory (3 rôzne úrovne), v ktorých bola obruba nainštalovaná. Niektoré zariadenia disponujú veľkou svorkou, ktorú pred odpojením nárazníka treba povoliť a odpojiť. 3 Ak chcete obrubu spustiť nižšie, posuňte ju smerom nadol do nižších otvorov. Servisná poznámka: Obrubu nainštalujte tak, že začnete s prvým zarovnávacím kolíkom na pravej strane (pozri vyobrazenie) a postupne ju budete pripájať proti smeru chodu hodinových ručičiek tak, aby sa následne nachádzala na všetkých zarovnávacích kolíkoch. 4 Stiahnite nárazník (9) smerom nadol ponad obrubu (8). POZNÁMKA: Skontrolujte, či sú zarovnávacie kolíky obruby zasunuté do spodného vnútorného kanála nárazníka a skontrolujte, či sa obruba nezosunula zo žiadneho zo zarovnávacích kolíkov. OBRÁZOK 7 PREDNÝ POHĽAD Prierez nárazníka Zarovnávacie kolíky obruby by sa mali nachádzať v spodnom otvore nárazníka. 9 Ak chcete obrubu znížiť, posuňte ju do nižšej úrovne otvorov. 8 Obrubu inštalujte tak, že začnete prvým zarovnávacím kolíkom napravo. PREDNÁ ČASŤ Obrubu upevňujte proti smeru chodu hodinových ručičiek. A-20 - FORM NO BA 625, BA 725, BA 825

21 SLOVENSKY / A-21 VYPÍNANIE ISTIČOV Ističe chránia elektrické okruhy a motory pred poškodením v dôsledku preťaženia. Ak dôjde k vypnutiu ističa, zariadenie vypnite pomocou hlavného vypínača zapaľovania (A) a vytiahnite kľúč. Následne sa pokúste zistiť príčinu tohto stavu. Po vyriešení problému obnovte činnosť ističa - stlačte tlačidlo ističa. Ak tlačidlo neostane stlačené, počkajte 5 minút a tento krok zopakujte. Ak istič opakovane vypína, obráťte sa na servisné stredisko Nilfisk za účelom dohodnutia servisnej opravy. Možné príčiny vypínania ističa ovládacieho systému (18): 1 Skrat vo vedení - požiadajte technika Nilfisk o servis zariadenia Možné príčiny vypínania ističa pohonného kolesa (17): 1 Okolo osi hnacieho kolesa je namotaná špina. 2 Opotrebované ložiská hnacieho motora. 3 Trvalé používanie v sklonoch. NEDOSTATOČNÉ VYSÁVANIE VODY 1 Záchytný zásobník je plný, aktivoval sa spínač pre uzatvorenie vysávania (alebo je znečistený) 2 Zablokovaný systém vysávania (stierač a hadice) 3 Odpojené alebo poškodené sacie hadice 4 Nesprávne nastavený stierač 5 Tesnenie krytu záchytného zásobníka je poškodené ZA STIERAČOM OSTÁVAJÚ PRUHY VODY 1 Pod radlicou stierača je zachytená špina 2 Opotrebovaná alebo potrhaná radlica stierača 3 Nesprávne nastavený stierač VÍRIVÉ ZNAČKY 1 Používanie zariadenia so suchými kefami alebo vložkami (bez čistiaceho roztoku) 2 Nesprávne použité kefy alebo vložky z hľadiska vykonávanej práce 3 Kefy alebo vložky sú znečistené ŽIADNY PRIETOK ROZTOKU 1 Uzatvárací roztokový ventil (13) je zatvorený. 2 Roztokový filter (11) je upchatý. 3 Pokazené roztokové čerpadlo. ZDVÍHANIE PLOŠINY POČAS ČISTENIA (CYLINDRICKÉ MODELY) 1 Medzi kefami a krytmi kief sa nachádza špina. 2 Chyba ložiska motora pohonu kief. ŽIADNY PRIETOK ČISTIACEHO PROSTRIEDKU (EDS) 1 Kazeta s čistiacim prostriedkom je prázdna. 2 Upchaté alebo zalomené vedenie čistiaceho roztoku. 3 Vedenie čerpadla pre čistiaci roztok je odpojené alebo je nesprávne zapojené. 4 Uzatváracia zátka na kazete s čistiacim prostriedkom nie je uzatvorená. FORM NO BA 625, BA 725, BA A-21

22 A-22 / SLOVENSKY TECHNICKÉ ÚDAJE (podľa nainštalovaných a testovaných súčastí na zariadení) Model BA 625 BA 725 BA 725C Číslo Modelu Napätie, Akumulátory V 24V 24V Kapacita Akumulátora Ah Trieda Ochrany IPX3 IPX3 Hladina Akustického Tlaku (Iso 11201) db(a) Hladina akustického výkonu (ISO 3744) db(a) Lwa 87.6 Lwa 87.6 Hmotnosť Brutto Libry /Kg 780 / / 354 Vibrácie Ručných Ovládacích Prvkov (ISO ) m/s 2.23m/s 2.23m/s 2 Stúpavosť Model BA 825 Číslo Modelu Napätie, Akumulátory V 24V Kapacita Akumulátora Ah 238 Trieda Ochrany IPX3 Hladina Akustického Tlaku (Iso 11201) db(a) 70 Hladina akustického výkonu (ISO 3744) db(a) Lwa 87.6 Hmotnosť Brutto Libry /Kg 780 / 354 Vibrácie Ručných Ovládacích Prvkov (ISO ) m/s 2.23m/s 2 Stúpavosť EDS = EDS (vstrekovanie chemikálie) (IE: BA 725 EDS) C = Cylindrické modely (IE: BA 725C) 2% (1 0 ) 2% (1 0 ) 2% (1 0 ) A-22 - FORM NO BA 625, BA 725, BA 825

23

24 B-2 / ČESKY OBSAH Strana Úvod... B-3 Náhradní díly a servis... B-3 Typový štítek... B-3 Rozbalení stroje... B-3 Upozornění a výstrahy... B-4 Poznej svůj stroj... B-6 B-7 Ovládací panel... B-8 Příprava stroje k použití Baterie... B-9 Instalace kartáčů... B-10 Naplnění nádrže s roztokem... B-11 Instalace stěrky... B-11 Systém přívodu saponátu (EDS )... B-12 B-13 Ovládání stroje Mokré mytí... B-14 B-15 Mokré vysávání... B-14 B-15 Po použití stroje... B-16 Plán údržby... B-16 Servis motoru vysávání... B-16 Mazání stroje... B-16 Údržba Nabíjení baterií (mokré)... B-17 Nabíjení baterií (gelové)... B-17 Servis stěrky... B-18 Nastavení stěrky... B-18 Servis spínačů sběrací nádrže... B-19 Seřízení výšky zástěrek plošiny kotoučů... B-20 Odstraňování závad Vypadnutí jističů... B-21 Nedostatečné odsávání vody... B-21 Stopy za stěrkou... B-21 Spirálové stopy... B-21 Nulový přítok roztoku... B-21 Mycí plošina se zvedá během mytí (válcové provedení)... B-21 Nulový Přítok Roztoku (EDS )... B-21 Technické údaje... B-22 B-2 - FORM NO BA 625, BA 725, BA 825

25 ČESKY / B-3 ÚVOD Tato příručka vám pomůže využívat automatický mycí/sušicí stroj Nilfisk nejvhodnějším způsobem. Důkladně si ji prostudujte, než stroj uvedete do provozu. Poznámka: Čísla uvedená tučnými písmeny v závorkách označují položky nakreslené na stranách 6-8, pokud není uvedeno jinak. Tento výrobek je určen pouze pro profesionální použití. NÁHRADNÍ DÍLY A SERVIS Opravy by v případě potřeby měly být prováděny výhradně v oprávněném servisním centru společnosti Nilfisk, které k tomuto účelu zaměstnává vyškolený personál a udržuje si zásobu originálních náhradních dílů a příslušenství Nilfisk. V případě potřeby požadujte služby a náhradní díly od servisního střediska Nilfisk. Specifikujte model a sériové číslo stroje, pokud servisní centrum kontaktujete. (Pro dodavatele zde přilepte servisní štítek.) TYPOVÝ ŠTÍTEK Model stroje a sériové číslo jsou uvedeny na typovém štítku stroje v prostoru pro baterie. Tyto informace budete potřebovat při objednávání náhradních součástí pro údržbu stroje. Využijte místa níže pro zaznamenání modelu a sériového čísla stroje pro budoucí použití. Model Sériové číslo ROZBALENÍ STROJE Po doručení stroje si důkladně prohlédněte obal, ve kterém byl dodán, a samotný stroj, zda nevykazují známky poškození. Pokud je poškození zřejmé, uložte přepravní obal tak, aby mohl být později prohlédnut. Zákaznické servisní oddělení společnosti Nilfisk kontaktujte ihned poté, abyste mohli poškození reklamovat. Po sejmutí přepravního obalu odřízněte plastikové pásky a vyjměte dřevěné bloky vedle kol stroje. Použijte skloněnou plošinou a pomalu sjeďte se strojem dolů na podlahu. FORM NO BA 625, BA 725, BA B-3

26 B-4 / ČESKY UPOZORNĚNÍ A VÝSTRAHY SYMBOLY Společnost Nilfisk používá následující symboly k označení potenciálně nebezpečných podmínek a situací. Přečtěte si tyto informace velmi pečlivě a učiňte všechna potřebná opatření k ochraně osob a majetku. NEBEZPEČÍ! Používá se k varování o bezprostředně hrozícím nebezpečí, které může způsobit závažné zranění osob nebo úmrtí. VÝSTRAHA! Používá se k upozornění na situaci, která by mohla způsobit závažné zranění osob. UPOZORNĚNÍ! Používá se k upozornění na situaci, která by mohla způsobit lehčí zranění osob nebo poškození majetku. Před použitím stroje si pročtěte všechny pokyny. VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY V textu jsou obsaženy specifická upozornění a výstrahy s cílem varovat vás před potenciálním nebezpečím, vedoucím k poškození stroje nebo fyzickému zranění osob. VÝSTRAHA! * Tento stroj by měl být používán pouze řádně vyškoleným a oprávněným personálem. * V případě naložení stroje při jízdě na rampách nebo skloněných plochách se vyhněte náhlému zastavování. Vyhněte se ostrým zatáčkám. Při jízdě ze svahu jeďte nízkou rychlostí. Pokud čistíte na skloněné ploše, provádějte to pouze při vyjíždění (směr vzhůru). * Udržujte baterie mimo dosah jisker, otevřeného ohně a materiálů vydávajících kouř. Během normálního provozu z baterií vycházejí výbušné plyny. * Nabíjení baterií produkuje vysoce výbušný vodík. Baterie nabíjejte pouze v dostatečně větraném prostoru, mimo dosah otevřených plamenů. Při nabíjení baterií nekuřte. * Při práci na elektrickém zařízení nebo v jeho blízkosti odložte všechny šperky a ozdobné předměty. * Před servisním zásahem na elektrických součástech vypněte hlavní spínač stroje (0) a odpojte baterie. * Nikdy nepracuje pod strojem bez zabezpečovacích bloků nebo stojanů, které by stroj podpíraly. * Nikdy v blízkosti stroje nemanipulujte s hořlavými mycími kapalinami, nepoužívejte je ve stroji při práci, ani nepracujte se strojem v prostorách, kde jsou tyto prostředky uskladněny. * Nečistěte tento stroj tlakovou vodou. * Nepoužívejte stroj na rampách nebo plošinách se sklonem větším, než 2 procenta. * Používejte pouze kartáče dodané se zařízením nebo ty, které jsou popsané v uživatelské příručce. Použití jiných kartáčů může nepříznivě ovlivnit bezpečnost stroje. UPOZORNĚNÍ! * Tento stroj není určen pro použití na veřejných cestách nebo silnicích. * Tento stroj není vhodný pro sběr nebezpečného prachu. * Při použití rozrývacích kotoučů nebo brusných kamenů pracujte opatrně. Společnost Nilfisk nebude zodpovědná za jakékoliv škody vzniklé na povrchu podlah při použití rozrývačů nebo brusných kamenů. * Při používání tohoto stroje se ujistěte, že jiné osoby, obzvláště děti, nejsou ohroženy jeho provozem. * Před prováděním jakéhokoliv servisního zásahu na stroji si pečlivě prostudujte všechny pokyny, které se příslušného servisního zásahu týkají. * Neponechávejte stroj bez dozoru, aniž byste předtím nevypnuli hlavní spínač (0), vytáhli klíček ze spínací skříňky a nezajistili stroj. * Před výměnou kartáčů nebo otevřením přístupových panelů vypněte hlavní spínač stroje (0) a odpojte baterie. * Učiňte všechna bezpečnostní opatření, aby nedošlo k zachycení vlasů, šperků nebo volných částí oblečení pohyblivými součástmi stroje. * Pracujte vždy opatrně, pokud stroj používáte při teplotách pod bodem mrazu. Jakákoliv voda v roztoku nebo ve sběrací nádrži nebo nádrži saponátu v potrubním vedení by mohla zmrznout a způsobit tak poškození ventilů a armatur. Propláchněte systém kapalinou pro plnění ostřikovačů. * Baterie musí být demontovány ze stroje v případě, že jej hodláte vyřadit. Likvidace baterií musí být provedena bezpečným způsobem, v souladu s místními ekologickými předpisy. * Nepoužívejte stroj na skloněných plochách se sklonem vyšším, než je maximální hodnota vyznačená na stroji. * Před uvedením stroje do provozu musí být všechny kryty a panely v takové poloze, jak je vyznačeno v uživatelské příručce. * Viz také návod k obsluze nabíječky baterií OEM, kde jsou uvedeny další pokyny a výstrahy, specifické pro nabíječku baterie UCHOVEJTE SI TYTO POKYNY PRO POZDĚJŠÍ POUŽITÍ B-4 - FORM NO BA 625, BA 725, BA 825
