1 Mire és hogyan alkalmazhatjuk a LEDeket? Molnár Károly Zsolt Óbudai Egyetem KVK MTI molnar.karoly@kvk.uni-obuda.hu 1/ 26

2 TARTALOM 1. Szkeptikusok és rajongók 2. Fényforrások csoportosítása és jellemzőik 3. A LEDek értékelése (jellemzőik alapján) 4. LEDes világítási megoldások Retrofit termékek Új bornak új tömlőkell 5. Összefoglalás 2/ 26

3 SZKEPTIKUSOK ÉS RAJONGÓK A LED-ben valakiknek nagy üzlet van, csak ezért nyomatják. Fele sem igaz mindannak, amit a LEDekről mondanak. Az izzóknál jobb fényű lámpát soha nem fognak tudni kitalálni. Ezek a csodalámpák csak arra jók, hogy hamarabb elpatkoljunk. Lehet, hogy drágák, de rohamosan csökken az áruk, ráadásul örökéletűek, és alig fogyasztanak áramot. Néhány éve talán még lehettek gondok vele, de ma már kenterbe vernek minden lámpát. Végre egy lámpa, ami visszaadja a Nap fényét. Nincs semmilyen sugárzásuk. A méregzöldek csak a fejlődést akadályozzák. 3/ 26

Lehet, hogy drágák, de rohamosan csökken az áruk, ráadásul örökéletűek, és alig fogyasztanak áramot.

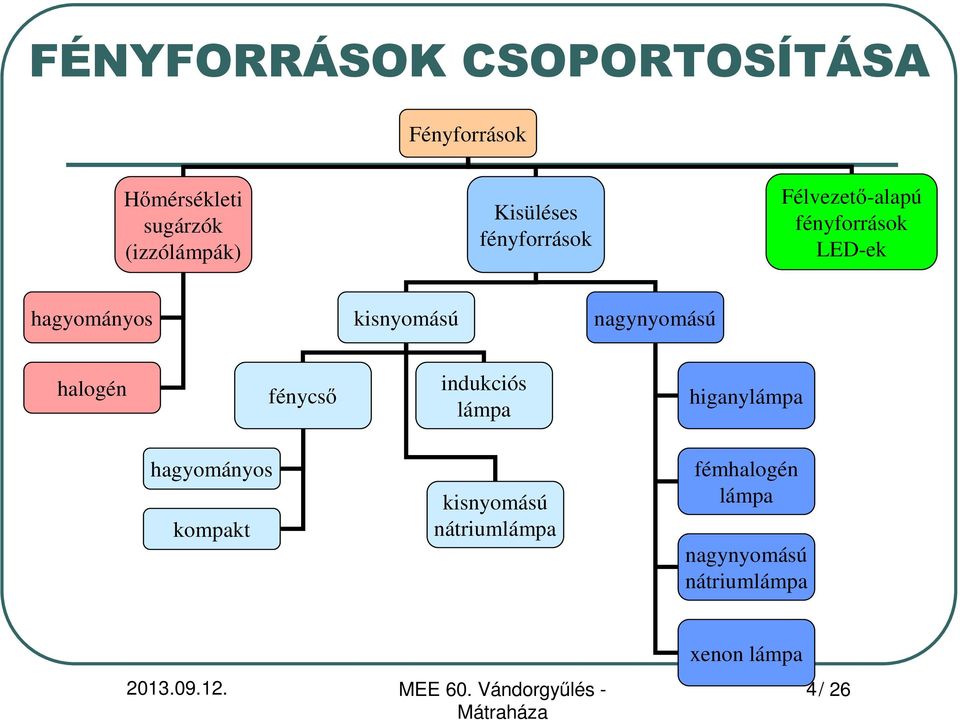

4 FÉNYFORRÁSOK CSOPORTOSÍTÁSA Fényforrások Hőmérsékleti sugárzók (izzólámpák) Kisüléses fényforrások Félvezető-alapú fényforrások LED-ek hagyományos kisnyomású nagynyomású halogén fénycső indukciós lámpa higanylámpa hagyományos kompakt kisnyomású nátriumlámpa fémhalogén lámpa nagynyomású nátriumlámpa xenon lámpa 4/ 26

kisnyomású nagynyomású halogén fénycső indukciós lámpa higanylámpa hagyományos

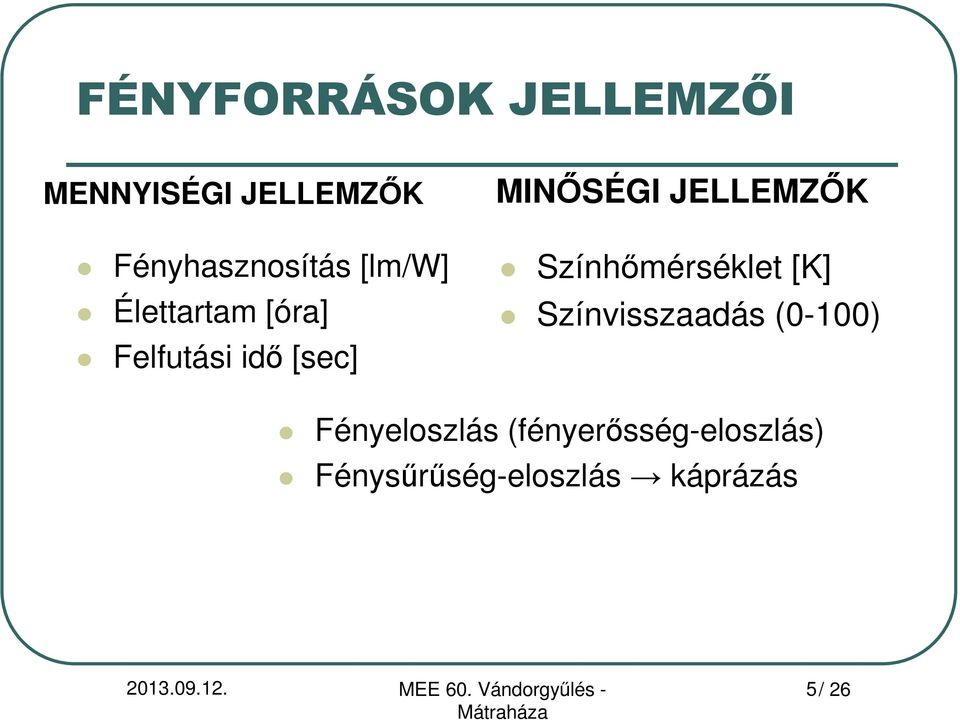

5 FÉNYFORRÁSOK JELLEMZŐI MENNYISÉGI JELLEMZŐK Fényhasznosítás [lm/w] Élettartam [óra] Felfutási idő [sec] MINŐSÉGI JELLEMZŐK Színhőmérséklet [K] Színvisszaadás (0-100) Fényeloszlás (fényerősség-eloszlás) Fénysűrűség-eloszlás káprázás 5/ 26

JELLEMZŐK Színhőmérséklet [K] Színvisszaadás (0-100)

6 Fényforrások jellemzői Fényforrás Élettartam [óra] [lm/w] [K] Fényhasznosítás Színhőmérséklet Színvisszaadás Felfutási idő Hagyományos izzó Rövid Halogénizzó Rövid Fénycső ezer > 80 Közepes Kompakt fénycső 6 12 ezer > 80 Hosszú Kisnyomású Na ezer ~200 ~2000 < 0 Hosszú Higanylámpa ezer ~ Hosszú Nagynyomású Na ezer ~ Hosszú Fémhalogén 4 12 ezer Hosszú LED > > > 70 Rövid 6/ 26

fénycső 6 12 ezer 40 60 2700 6500 > 80 Hosszú Kisnyomású Na 12 14 ezer ~200 ~2000 < 0 Hosszú Higanylámpa 12 16 ezer 40 50 ~4500 40 60 Hosszú

7 Világítótestek testek szerkezete Világítótest = Fényforrás + Lámpatest és a LEDeknél? 7/ 26

8 Termikus kérdk rdések Hűteni hűteni hűteni! 8/ 26

9 Méret lumen / kg? 9/ 26

10 Fényeloszlás Mélysugárzó Keskenyen sugárzó Szórt 10/ 26

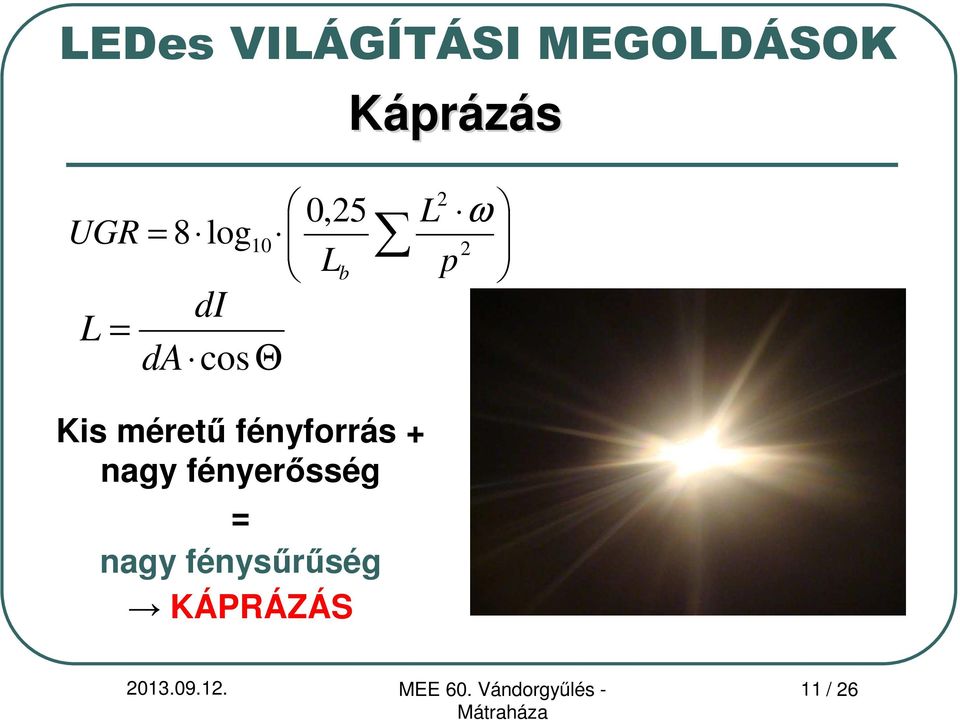

11 Kis méretű fényforrás + nagy fényerősség = nagy fénysűrűség KÁPRÁZÁS Káprázás 2 0,25 L ω UGR = 8 log 2 10 Lb p L = di da cos Θ 11 / 26

12 Elektromos táplt plálás 12 / 26

13 Elektromos táplt plálás harmonic rate number of harmonic felharmónikus mértéke felharmónikus száma 13 / 26

900 800 felharmónikus mértéke 700 600 500 400 300 200 100 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

14 RETROFIT TERMÉKEK Retrofit: Valamilyen alkatrész helyettesítése újabb, modernebb eszközzel. 14 / 26

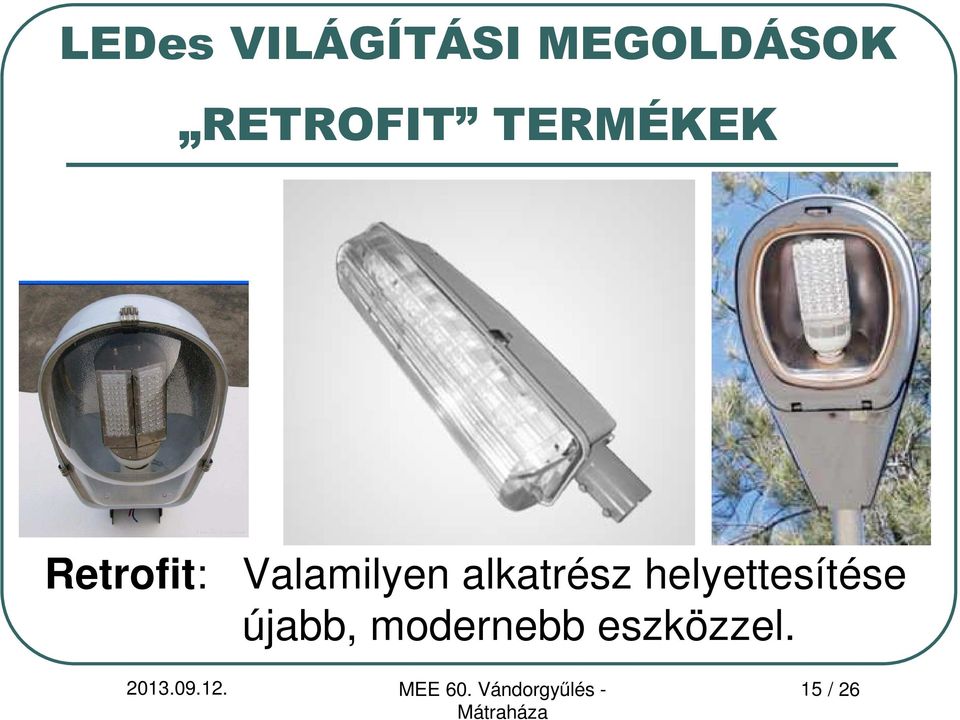

15 RETROFIT TERMÉKEK Retrofit: Valamilyen alkatrész helyettesítése újabb, modernebb eszközzel. 15 / 26

16 RETROFIT TERMÉKEK LED-cső A lámpatest biztonságtechnikai minősítése érvényét veszti!!! Retrofit: Valamilyen alkatrész helyettesítése újabb, modernebb eszközzel. 16 / 26

17 A retrofit megoldások előnyei és hátrányai Előnyök Kis szerelési igény Költséghatékony Hátrányok Fényeloszlás módosul Nem növeli a világítótest műszaki színvonalát Elektromos bekötési anomáliák Megszűnik a lámpatest biztonsági minősítése 17 / 26

módosul Nem növeli a világítótest műszaki színvonalát

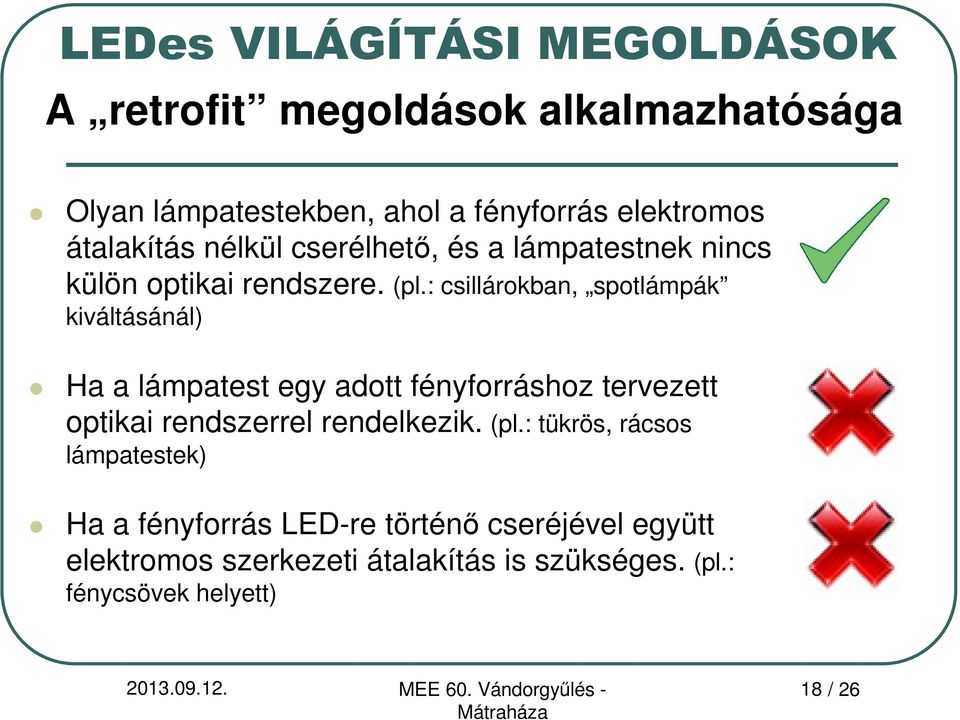

18 A retrofit megoldások alkalmazhatósága Olyan lámpatestekben, ahol a fényforrás elektromos átalakítás nélkül cserélhető, és a lámpatestnek nincs külön optikai rendszere. (pl.: csillárokban, spotlámpák kiváltásánál) Ha a lámpatest egy adott fényforráshoz tervezett optikai rendszerrel rendelkezik. (pl.: tükrös, rácsos lámpatestek) Ha a fényforrás LED-re történő cseréjével együtt elektromos szerkezeti átalakítás is szükséges. (pl.: fénycsövek helyett) 18 / 26

: csillárokban, spotlámpák kiváltásánál) Ha a lámpatest egy adott fényforráshoz tervezett optikai rendszerrel

19 ÚJ BORNAK ÚJ TÖMLŐ KELL! Optikailag LED-re tervezett lámpatestek 19 / 26

20 ÚJ BORNAK ÚJ TÖMLŐ KELL! Köztes megoldások 20 / 26

21 ÚJ BORNAK ÚJ TÖMLŐ KELL! LEDes élvilágítás (Edge light) 21 / 26

22 ÚJ BORNAK ÚJ TÖMLŐ KELL! 22 / 26

23 ÚJ BORNAK ÚJ TÖMLŐ KELL! 23 / 26

24 ÚJ BORNAK ÚJ TÖMLŐ KELL! Dekoratív világítás / 26

25 ÖSSZEFOGLALÁS A LED mint fényforrás egyre jobb műszaki paraméterekkel rendelkezik. A retrofit megoldások olcsóbbak, de csak korlátozottan használhatók. Az optikai rendszert a LED-re kell tervezni. A LED előnyei számos új világítótest és világítási megoldást kínálnak. A műszaki jellemzőkre (fényeloszlás, hőmérséklet, elektromos paraméterek) ügyelni kell. 25 / 26

26 Köszönöm a megtisztelő figyelmet! 26
