NAPELEMES LED utcai világítás GAIASOLAR

Átírás

1 NAPELEMES LED utcai világítás GAIASOLAR II. Autonom világítási rendszerek Rendszer ismertetés és minta ajánlatok

2

3 Előtte utána LED köztéri világítás - parkoló

4 Solar LED térvilágítás

5

6

7 Lámpaoszlopok

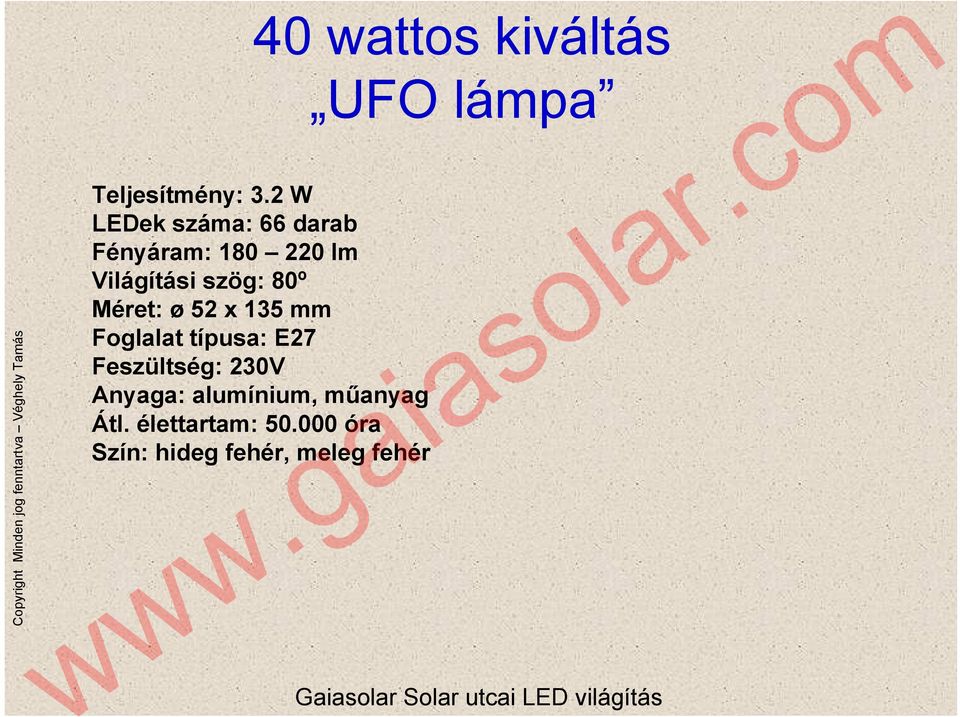

8 40 wattos kiváltás UFO lámpa Teljesítmény: 3.2 W LEDek száma: 66 darab Fényáram: lm Világítási szög: 80º Méret: ø 52 x 135 mm Foglalat típusa: E27 Feszültség: 230V Anyaga: alumínium, műanyag Átl. élettartam: óra Szín: hideg fehér, meleg fehér

9 60 Wattos kiváltás Teljesítmény: 8 W LEDek száma: 54 darab SMD Fényáram: lm Világítási szög: 270º Méret: ø 52 x 118mm Foglalat típusa: E27 Feszültség: 230V Anyaga: alumínium, műanyag Átl. élettartam: óra Szín: hideg fehér, meleg fehér

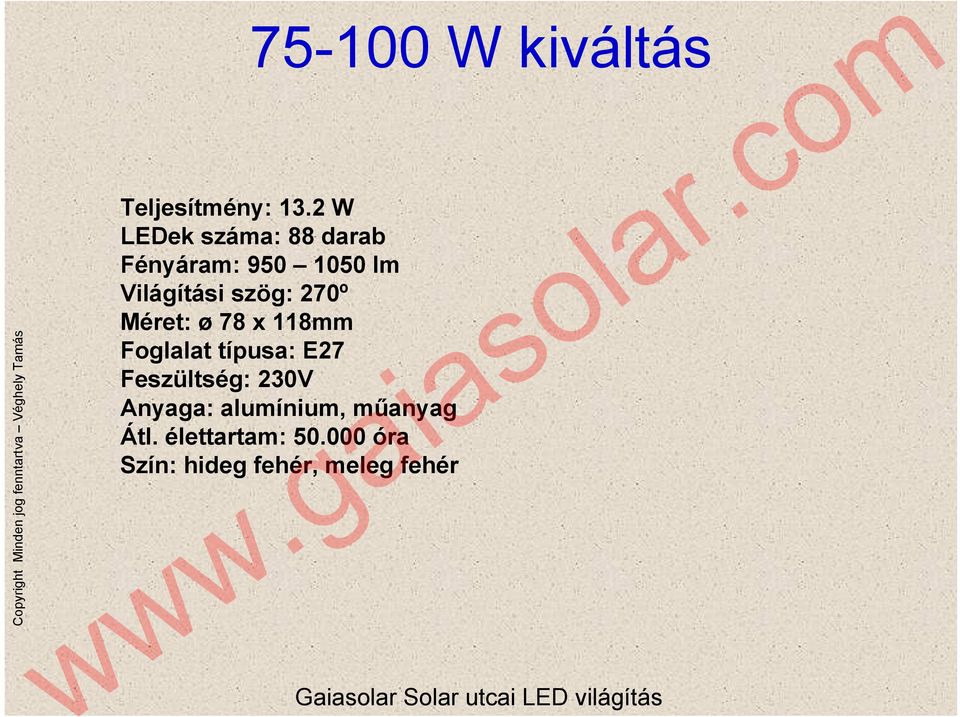

10 W kiváltás Teljesítmény: 13.2 W LEDek száma: 88 darab Fényáram: lm Világítási szög: 270º Méret: ø 78 x 118mm Foglalat típusa: E27 Feszültség: 230V Anyaga: alumínium, műanyag Átl. élettartam: óra Szín: hideg fehér, meleg fehér

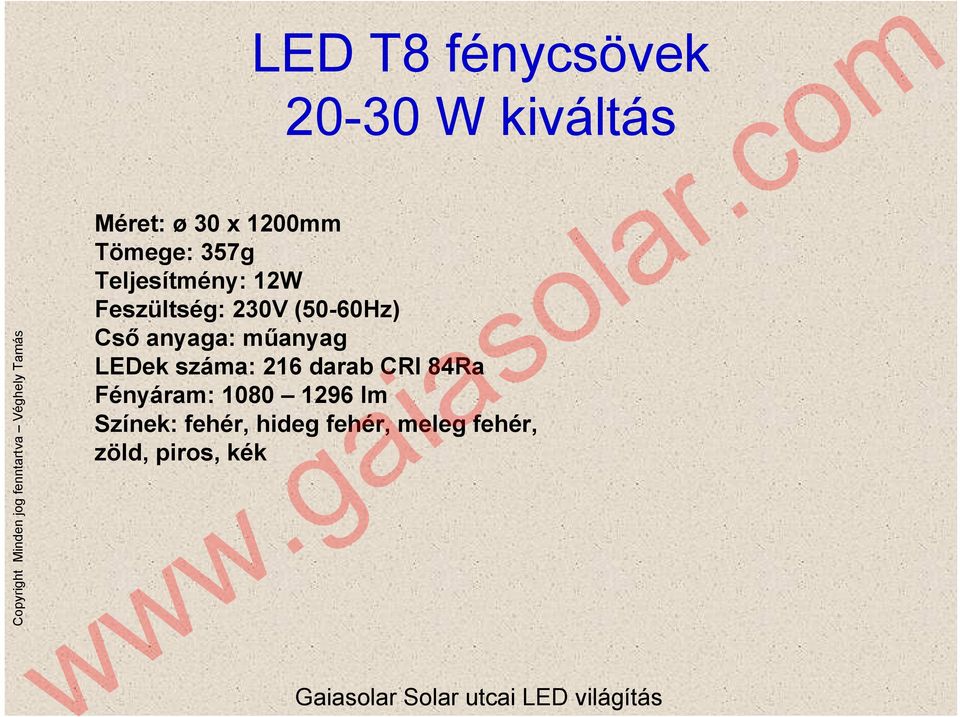

11 LED T8 fénycsövek W kiváltás Méret: ø 30 x 1200mm Tömege: 357g Teljesítmény: 12W Feszültség: 230V (50-60Hz) Cső anyaga: műanyag LEDek száma: 216 darab CRI 84Ra Fényáram: lm Színek: fehér, hideg fehér, meleg fehér, zöld, piros, kék

12 30-40 kiváltás Méret: ø 30 x 1200mm Tömege: 370g Teljesítmény: 15W Feszültség: 230V (50-60Hz) Cső anyaga: műanyag LEDek száma: 300 darab CRI 84Ra Fényáram: lm Színek: fehér, hideg fehér, meleg fehér, zöld, piros, kék

13 40-50 W kiváltás Méret: ø 30 x 1200mm Tömege: 408g Teljesítmény: 18W Feszültség: 230V (50-60Hz) Cső anyaga: műanyag LEDek száma: 348 darab CRI 84Ra Fényáram: lm Színek: fehér, hideg fehér, meleg fehér, zöld, piros, kék

14 50-60 W kiváltás Méret: ø 30 x 1500mm Tömege: 499g Teljesítmény: 20W Feszültség: 230V (50-60Hz) Cső anyaga: műanyag LEDek száma: 420 darab CRI 84Ra Fényáram: lm Színek: fehér, hideg fehér, meleg fehér, zöld, piros, kék

15

16

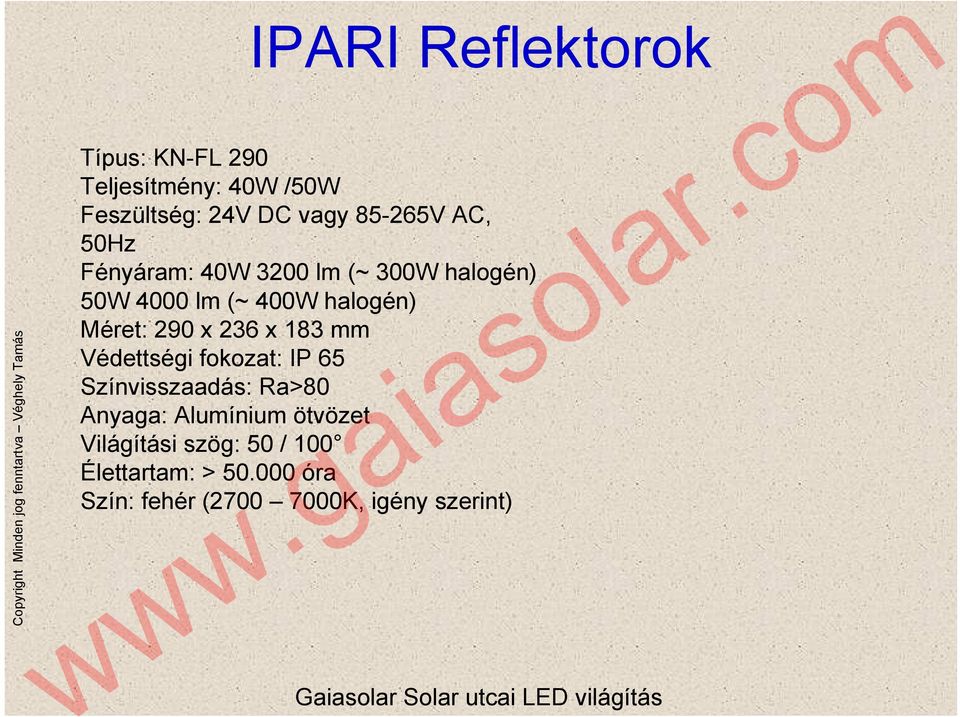

17 IPARI Reflektorok Típus: KN-FL 290 Teljesítmény: 40W /50W Feszültség: 24V DC vagy V AC, 50Hz Fényáram: 40W 3200 lm (~ 300W halogén) 50W 4000 lm (~ 400W halogén) Méret: 290 x 236 x 183 mm Védettségi fokozat: IP 65 Színvisszaadás: Ra>80 Anyaga: Alumínium ötvözet Világítási szög: 50 / 100 Élettartam: > óra Szín: fehér ( K, igény szerint)

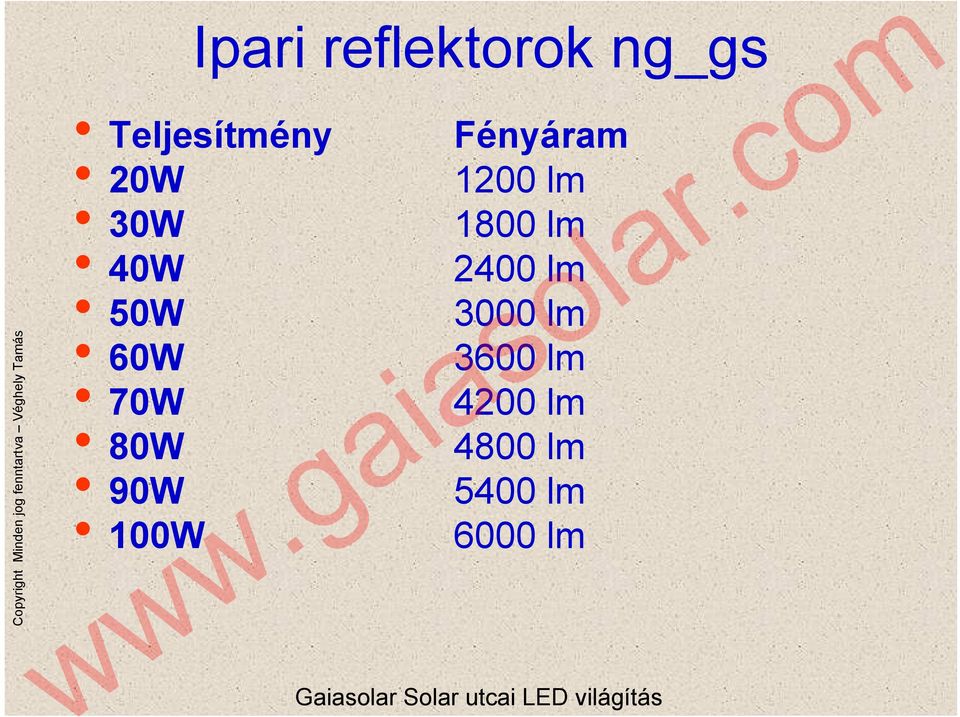

18 Ipari reflektorok ng_gs Teljesítmény 20W 30W 40W 50W 60W 70W 80W 90W 100W Fényáram 1200 lm 1800 lm 2400 lm 3000 lm 3600 lm 4200 lm 4800 lm 5400 lm 6000 lm

19 Korszerű csarnokvilágítás

20

21

22 Utcai fényforrások ng_gs Teljesítmény: 35W (28W + 7W) Feszültség: V AC vagy 24V DC (50-60Hz) Anyaga: alumínium + műanyag LED: 28 darab high power LED Világítási szög: 120º Szín visszaadás: Ra >75 Működési hőmérséklet tart.: -30 ~ +60ºC Fényáram: lm Szín: meleg fehér, normál fehér, hideg fehér Méret: 90 x 275 mm Tömeg: 1.2 kg Átl. élettartam: óra

23

24 Komplett térvilágítások

25

26

27

28

29 tt_gs lamps

30 tt-nap szél

31

32

33 Gazdag választék

34 Hazai fejlesztés

35

36 500 db STK 96/40/3P típ. 4 m-es kúpos, talpas, erősített tüzihorg. Acéloszlop ,-Ft/db+ÁFA500 db Alapkosár (M24x1200mm) komplett csavarzat, állítólappal, kupakos zárt anyákkal ,-Ft/db+ÁFA 2.Gyártási, szállítási határidő: alapok rend.számított 2.héttől-4.hétig, oszlopok 5.héttől 8.hétig 3.Szállítási költség: 260,-Ft/km+ÁFA. Az áru fogadása, lerakása minden esetben a megrendelő feladata. A fenti tételek 2-3 nagy fuvarrakománnyal szállíthatók.

37 Napelem ár: 500 db os tételben: 2 Euro/Wp, 165Wp = Ft+afa Akkumulátor: Ft/ db +afa Rendszerár 500 db os tételben Oszlop Ft +afa NE Ft+afa Akku: Ft/ db +afa Töltő: Ft +afa Szekrény: Ft +afa Kábel: 4000 Ft +afa Szerelvény: Ft +Afa Összesen: Ft Afa

38 II. sz. ajánlat 2010 Aug Autonom napelemes LED világítás 6 m oszlopra tervezve oszlop nélkül

39 Autonom világítási rendszerek Az autonom világítási rendszerek lényege, hogy a fényforrás energiáját hálózat független megújuló energiaforrások biztosítják, akkumulátorban tárolt energiával A rendszer ezért nem igényel hálózati kábelezést Bárhova telepíthető Bármikor áthelyezhető Energiatakarékos Környezetbarát

40 Energia forrás A leggyakoribb energia forrás a napenergia napelemek segítségével Gyakori megoldás kisebb szélgenerátor alkalmazás A legbiztonságosabb eredményt a hibrid (napelem-szél) kombináció biztosítja

41 Működés - vezérlés A rendszereket többnyire egyedi feladatokra alkalmazzuk ezért tervezésük is egyedi igények szerint történik A tervezés előzetes adatszolgáltatás alapján történik A vezérlés lehet kézi kapcsolás Automata (processor vezérelt) távvezérelhető

42 Alkalmazási területek Közvilágítás (általános) Díszvilágítás (tér, sétány) Utcai világítás (általános Közúti világítás Terek világítása A közlekedésben: veszélyes útszakaszok (veszélye hegyi kanyarok, elhagyott területek, építési területek) időszakos kivilágítása. Többnyire közelítéskapcsolóval javasolt

43 A rendszer főbb elemei ENERGIA FORRÁS(OK) FÉNYFORRÁS(OK) VEZÉRLÉS ENERGIA TÁROLÓ OPCIÓK Távvezérlés Közelítés kapcsoló Naplózás, adattárolás

44 Müszaki adatok Világítótest és fényforrás 30 W LED (legújabb fejlesztés)

45 Megvilágítás erőssége

46 Fényforrás adatok Teljesítmény: 30W (integrált multi-chip LED technológia) Teljesítmény tényező: 0.95 Feszültség: VAC (300mA), 47-63Hz Színhőmérséklet: 5500K (+/- 500K) Fényáram: 1950 lumen, Színvisszaadási érték: CRI >80Ra Világítási szög: 120º, Begyújtási idő: < 1 sec. Anyaga: alumínium ötvözet, üveg Átlagos élettartam: > óra Fényerő csökkenés: < 5%, 3000 óra működésnél Védettség: IP Működési hőm. tart.: -25 C +50 C (max. RPT 90%) Méret: 420 (L) x 230 (W) x 137 (H)mm --- Tömeg: 2.8 kg

47 Töltés-szabályozó vezérlő A napelem energiájával tölti az akkumulátort és vezérli a világítást. Mikroprocesszoros egységgel készült. Programozható, távvezérelhető Advanced MPPT algortithm, multiple battery regulation mode, Fully user configurable via RS 232, save-load configuration via PC, datalogging storage 400 days, data direct export to EXcel vis CSP file system, Lightning protection, solar reverse polarity protection, Battery reverse protection, moisture resistant, useful for hard environmaental conditions as well. --- MULTI FUNCTION:::: 1 Light on dusk to dawn; 2 light on for set time after dark; 3 light on for set time after dark and before dawn; ---- illuminate foot paths, local councils/minings property developer, military application

48

49 Akkumulátor Gondozásmentes, VRLA, zárt Várható üzemidő 5-8 év környezeti körülményektől függően

50 Tájékoztató árajánlat Lámpatest 30V fényforrással Napelem ( Wp) Akkumulátor 12V 150Ah Akku szekrény Töltésvezérlő automata vezérlő RS232 port Kábelezés (alap) Oszlopot nem tartalmaz (opcióban) Szerelést kivitelezést szállítást nem tartalmaz Mindösszesen: eft +afa * az ajánlattevő a változtatás jogát fenntartja

51 Eurosolar Hungary díjaink

52 Elérhetőségeink Bemutató terem: 2040 Budaörs Domb u 9. Központ: 2821 Gyermely Tatai út 25. Iroda Tel.: Iroda Fax.: gsinfo@gaiasolar.com Mobil: Mobil:
