1 LED alkalmazások a világítástechnikában Előadó: Vass László Percept Kft. ügyvezető 1
2 Tartalom Hatékony fénykeltés LED-el (Oleddel) Fénytechnikai tulajdonságok LED elektromos, és hőtechnikai tulajdonságai Érzékeny szerkezet, műszaki kihívások Meghajtás, tápegységek Mechanikus rögzítés, befoglalás Készülékek Minőség: Élettartam, költségek Fehér fény: út az általános világítás felé: várható eredmények a közeli jövőben Jelzéstechnika Világítástechnika Megoldások az általános világítás számára 2
3 Hatékony fénykeltés LED-el 3
4 LED fényhasznosításának fejlődése Hatékony fénykeltés LED-el év Fehér LED Fényhaszn. [lm/w]

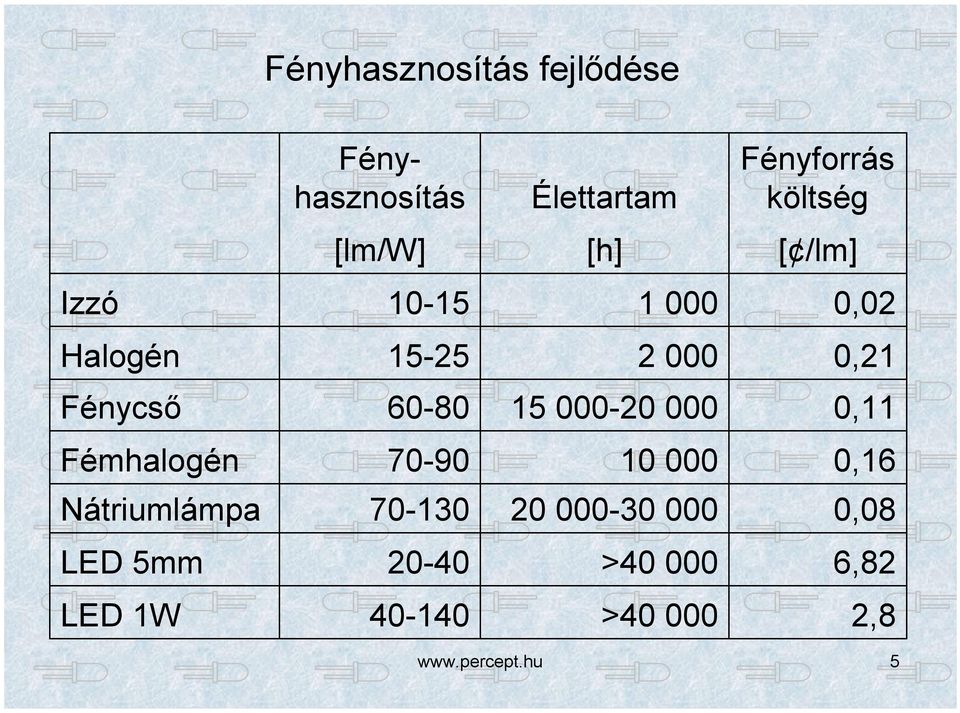

5 Fényhasznosítás fejlődése Fényhasznosítás Élettartam Fényforrás költség [lm/w] [h] [ /lm] Izzó ,02 Halogén ,21 Fénycső ,11 Fémhalogén ,16 Nátriumlámpa ,08 LED 5mm > ,82 LED 1W > ,8 5
6 LED elektromos, és hőtechnikai tulajdonságai A LED elektromos szempontból dióda Minden alkalmazásban külső soros áramkorlátozó impedanciát igényel! Maximális zárófeszültség 5V! A fény arányos az árammal kb 5 nagyságrendben és a szín szinte egyáltalán nem változik 6
7 Tápegységek Törpefeszültségű Ellenállás (akár gombelem belső ellenállása) Aktív áramkorlátozó Analóg áramgenerátor (áteresztő tranzisztoros) Kapcsolóüzemű áramgenerátor (LM2574) 7
8 Munkapont beállítás LED helyettesítő képe 8
9 9

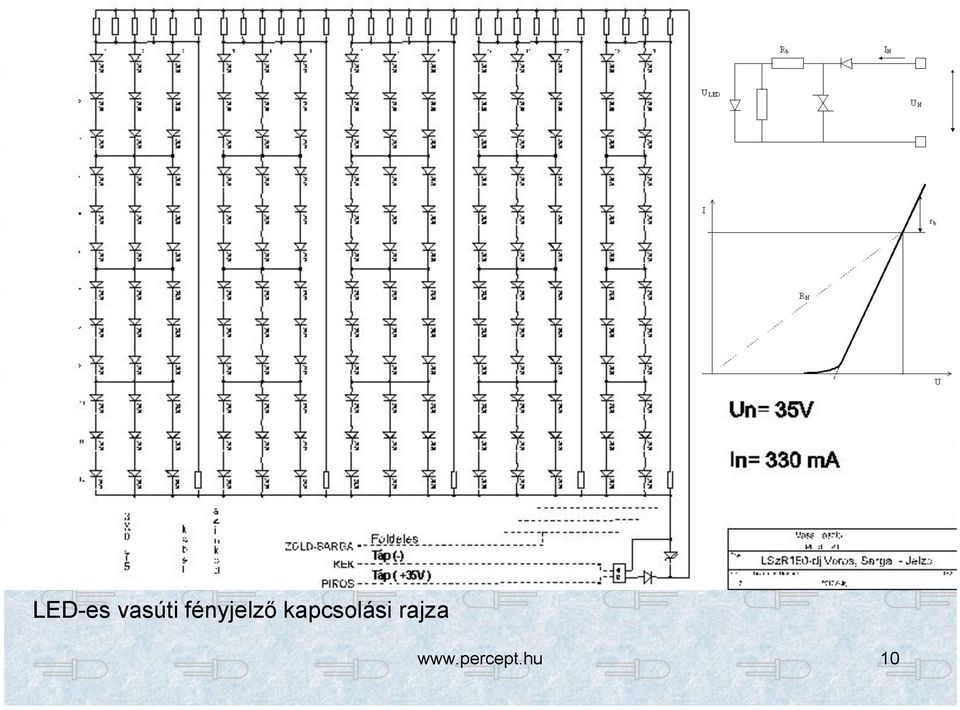

10 LED-es vasúti fényjelző kapcsolási rajza 10
11 Áteresztő tranzisztoros kapcsolás, LSzR V 80mA 11
12 LSzR-120 Zárvéglámpa, kapcsolóüzemű LM2574 felhasználásával 12
13 Tápegységek Középfeszültségű Soros ellenállás (teljesítményre méretezve) Analóg áramkorlátozó (IXCP10M) Kapcsolóüzemű áramszabályozás Tirisztoros kapcsolás nem igazán jó PWM (lnk304) 13

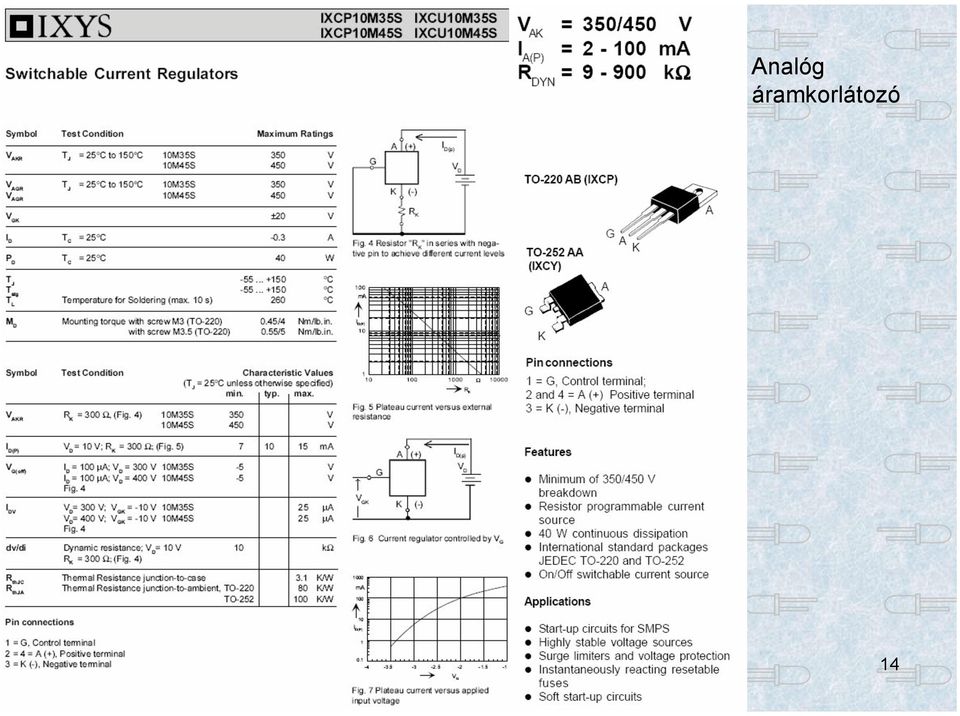

14 Analóg áramkorlátozó 14
15 Kapcsolóüzemű LED meghajtó Lnk304 integrált áramkörrel Takács Gábor LED alapú világítás
16 Acriche 16

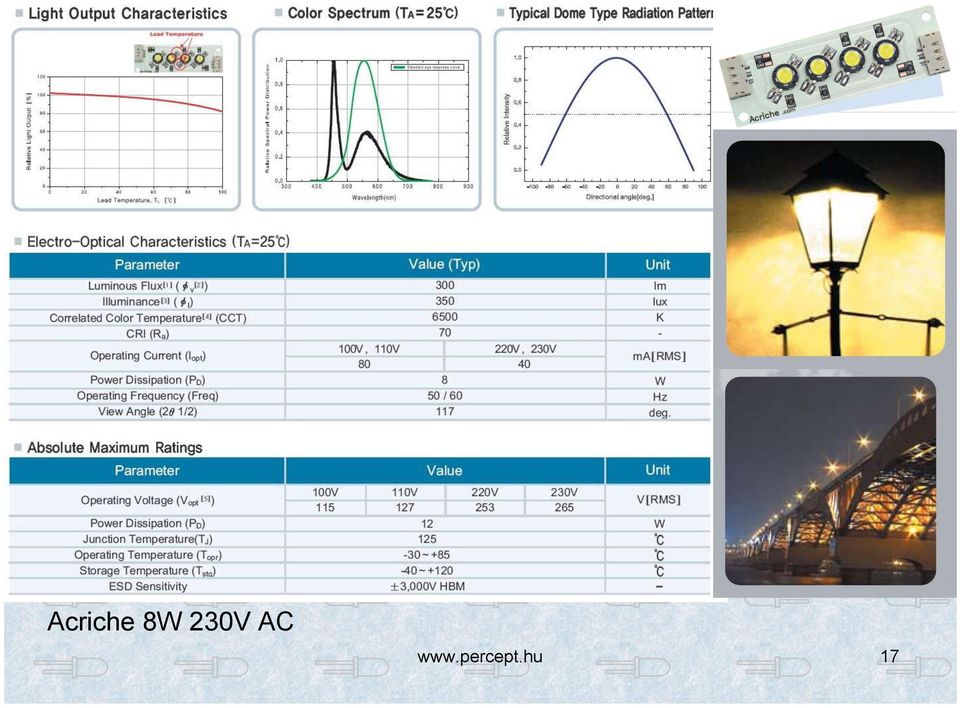

17 Acriche 8W 230V AC 17
18 Mechanikus rögzítés, befoglalás Percept Kft.-nél folyó fejlesztés Ez már jó megoldás 18
19 LED hőtechnikai tulajdonságai A maximális kristályhőmérsélet fontos Kisteljesítményű ledeknél C Nagyteljesítményű ledeknél C Lumiled K2 típusnál 140 C ( 2006 ) A hőellenállás alapvetően a tokozástól függ Kisteljesítményű ledeknél ~220 C/W Fluxledeknél ~80 C/W Nagyteljesítményű ledeknél 6 20 C/W 19
20 LED tokozás fejlődése 20
21 Különböző célú tokozások Közvetlenül ~230V-ra kapcsolható 8W 10W 14V 380lm 100W 35V 5000lm 21
22 LED hőtechnikai tulajdonságai 22
23 Kristály: 1W Hőellenállás: 10 /W ΔT j =10 C LED-tok Hőellenállás a hűtőbordához 2 C/W ΔT c =2 C Hűtőborda - környezet: 40 /W ΔT b =40 C ΔT Σ =52 C Hő kicsatolása a LED-ből 25 C 77 C 67 C 25 C környezeti hőmérséklet esetén a réteghőmérséklet 25+52=77 C Fény: 0,2W Hő: 1W 65 C 23
24 Utcai világítás kísérlet LED-del 24
25 Nevetséges adatok 25
26 Tévhitek és hamis információk Élettartam Nehezen mérhető. Fő paraméter a hőmérséklet! Megfelelő meghajtás és hőelvezetés esetén óra. ( 5 10 év ) A mi terepi tapasztalataink nem mindenben igazolják a laboratóriumi öregítési méréseket. 26
27 27
28 Mechanikus rögzítés, befoglalás Jellegzetes zsákutca Ennek van valamennyi értelme 28
29 Készülékek Percept Kft.-nél folyó fejlesztés Rengeteg helyen folyik intenzív fejlesztés 29
30 Utcai világítás Cree Luxeon 30
31 31
32 Ami nagyon fontos: költség Hamarosan a készülékgyártás költsége lesz a döntő, a LED ára ehhez képest kicsi lesz. Most még ez nem igaz! 32
33 A költségek folyamatosan csökkennek név fényerő [cd] ár [$] fényáram [lm] $/lm 1998 Nichia fehér 5mm 0,4 2 0, taiwani 5mm kínai 5mm 20 0,7 4 0, Lumiled 1W , taiwani (100W modul) , Cree 1W , SSC 9W ,
34 Fajlagos költségek a különböző fényforrásoknál Fényhasznosítás Élettartam Fényforrás költség [lm/w] [h] [ /lm] Izzó ,02 Halogén ,21 Fénycső ,11 Fémhalogén ,16 Nátriumlámpa ,08 LED 5mm > ,82 LED 1W > ,8 34
35 Élettartam, öregedés 35
36 Világítástechnika Percept fejlesztések 100 W 5000 lm (modul) 24 W 800 lm (1W Star) 25 W 620 lm (Flux) 13 W/m 320 lm/m 18W 630lm (1W Star) 36
37 Percept lámpák 230V-os lámpák: ACRICHE-ből Flux ledből 37
38 Utcai világítás 180db teljesítményledből áll 45 modulban IP67es, 3000K színhőmérsékletű világító egységek 38
39 Jelzéstechnika A jelzések tiszta színeket kívánnak A legtöbb LED kb 20 nm sáv-szélességű, amit a szem eléggé monokromatikusnak lát. Nagy távolságból sem változik a szín, mert diszperzió ( a levegő fény-elnyelése igen erősen függ a hullámhossztól ) nem tudja színárnyalatot megváltoztatni. 39
40 Jellegzetes LED spektrumok 40
41 CIE 1931 színdiagram 41
42 42
43 Dekorációs világítás 230V 7W / 14W Díszvilágítás 43
44 Megoldások a világítás számára A LED jól vezérelhető, illeszkedik a félvezetős rendszerekhez DALI épületvillamossági vezérlőrendszer EIB épületvillamossági vezérlőrendszer DMX színháztechnikai vezérlőrendszer RGB LED modul 44
45 Távlati cél: OLED Organikus LED fejlesztése Osram 46lm/W fényhasznosítás 5000 óra élettartam 1000 cd/m2 fénysűrűség 45
46 Összefoglalás Új szemlélet Nincs izzó vagy fénycső csere. Nemcsak az armatúra, a LED is kialakíthatja a fényeloszlást. Szinte korlátlan fényerő és szín állítási lehetőség. Beleértve az időosztást is. ( 5 10 Mhz ) Hőelvezetés Profi tervezésnél, alkalmazásnál az egyik legfontosabb szempont. Folyamatos fejlődés Jelenleg nem látszik a vége, talán az elméleti határok. 46
47 Irodalomjegyzék ELTE TTK Szilárdtestfizikai tanszék, Világítódióda lámpatestek fejlesztése Kutatói jelentések Varga Károly - Mérési módszer kifejlesztése LED-ek ellenörző vizsgálatához 2003 szakdolgozat Takács Gábor - LED alapú világítás szakdolgozat 2007 szakdolgozat Poppe Kornélné - Világítástechnikai eszközök, és rendszerek I. jegyzet Dr. Borsányi János Várkonyi László : Világítástechnikai eszközök, és rendszerek II. jegyzet Poppe Kornélné - Dr. Borsányi János : Világítástechnika I. jegyzet Arató András - Dr. Borsányi János Dr. Kovács Károly Dr. Majoros András Molnár Károly: Világítástechnika II. jegyzet Szabó Gergely LED-es közvilágítás szakdolgozat
48 Köszönöm figyelmüket LED alkalmazások a világítástechnikában Előadó: Vass László Percept Kft. ügyvezető 48
