2 A TECHNIKAI KIHÍVÁS Magyarországon a közvilágítás túlnyomó része már rég elavult, energiapazarló és alacsony hatásfokú, ami jelentős anyagi terhet jelent a tulajdonosoknak és a fenntartóknak. Innovatív magyar fejlesztők egy speciális LED technológiájú közvilágítási rendszert hoztak létre közvetlen online kapcsolattal és egyedi fényerő-szabályzási lehetőségekkel annak érdekében, hogy a megrendelői elvárásokat a lehető legmagasabb szinten lehessen kiszolgálni. Az alábbiakban az ALEDIN lámpatest képességei, funkciói és műszaki paraméterei kerülnek bemutatásra. EGY HOSSZÚ FEJLESZTÉS RÖVID TÖRTÉNETE 2004-ben még csak egy modern, LED-es lámpatest fejlesztéseként indult el a projekt, melynek 2012-re - az újabb és újabb funkciók beépítésével - már egy önálló, intelligens közvilágítási rendszer lett az eredménye. A következő képen látható a lámpatest mai formája, mely egy sikeres GOPpályázat által támogatott és befejezett fejlesztés során jött létre. A tesztek és az egyéb fejlesztések elvégzésében az alábbi főiskolák kutatólaboratóriumai vettek részt: Szegedi Tudomány Egyetem: optimalizálási tesztek, Kandó Kálmán Műszaki Főiskola: fénytechnikai mérések, Dunaújváros Főiskola: hőtechnikai mérések, AZ ELKÉSZÜLT LÁMPATEST A lámpatest által kibocsátott fényt a piacon az egyik legjobb fényhasznosítással rendelkező LED-típus, az amerikai gyártmányú Cree LED-ek biztosítják. A lámpatest egyik legfontosabb különlegessége, hogy az általa megvilágított felületen egyenletes fényerőt biztosít. Az egyenletes világítási kép eléréséhez minden egyes LED az optimalizálási eljárás eredményeképpen megadott szögbe van beállítva, hogy a lehető legalacsonyabb energia-felhasználással valósítsa meg a szabvány és az üzemeltető által megkövetelt világítási képet.

3 KÖLTSÉGHATÉKONYSÁGA Rendszerünk bekerülési költsége ugyan magasabb, mint a hagyományos közvilágítási rendszereké, de összességében az ALEDIN technológia a rendkívül környezetbarát megoldást kínálunk. 100%-os teljesítménynél 8 méter magasból egy 34*7 méteres felületen téglalap alakban, egyenletes fényerőt biztosít a teljes megvilágított felületen. Az egyenletes fényeloszlás következtében az így megjelenő ún. fény-szőnyeg megszünteti a lámpák alatt túlvilágított foltokat és a lámpák közötti sötét helyszínek kellemetlen váltakozását. teljes élettartam során rendkívül költséghatékony megoldást kínál. Az ALEDIN rendszer által biztosított megtakarítások: elsődleges Az alacsony teljesítményű LED-ek használatával ~55%-os megtakarítás adódik, másodlagos Egy jól átgondolt fényerőszabályzás segítségével még további 15-20% is elérhető, harmadlagos A LED-technológia szükségtelenné teszi az izzócserét, de az üzemeltetés és a karbantartás költségeit tovább csökkenti, hogy a felügyeletnek köszönhetően csak akkor kell a helyszínen ellenőrizni a lámpát, ha az ténylegesen helyszíni beavatkozást igényel. Az ALEDIN egy saját, szabadalmaztatott optimalizálási eljárást használ, mellyel minden egyes LED a lámpatestben egy komplex matematikai eljárás következtében pontosan oda világít, ahova szükséges, hogy világítson. Ez az eljárás egyúttal megszünteti a fényszennyezést is. A LED technológia alkalmazásával jelentősen alacsonyabb energiaköltség jelentkezik. Ezáltal költséghatékony és

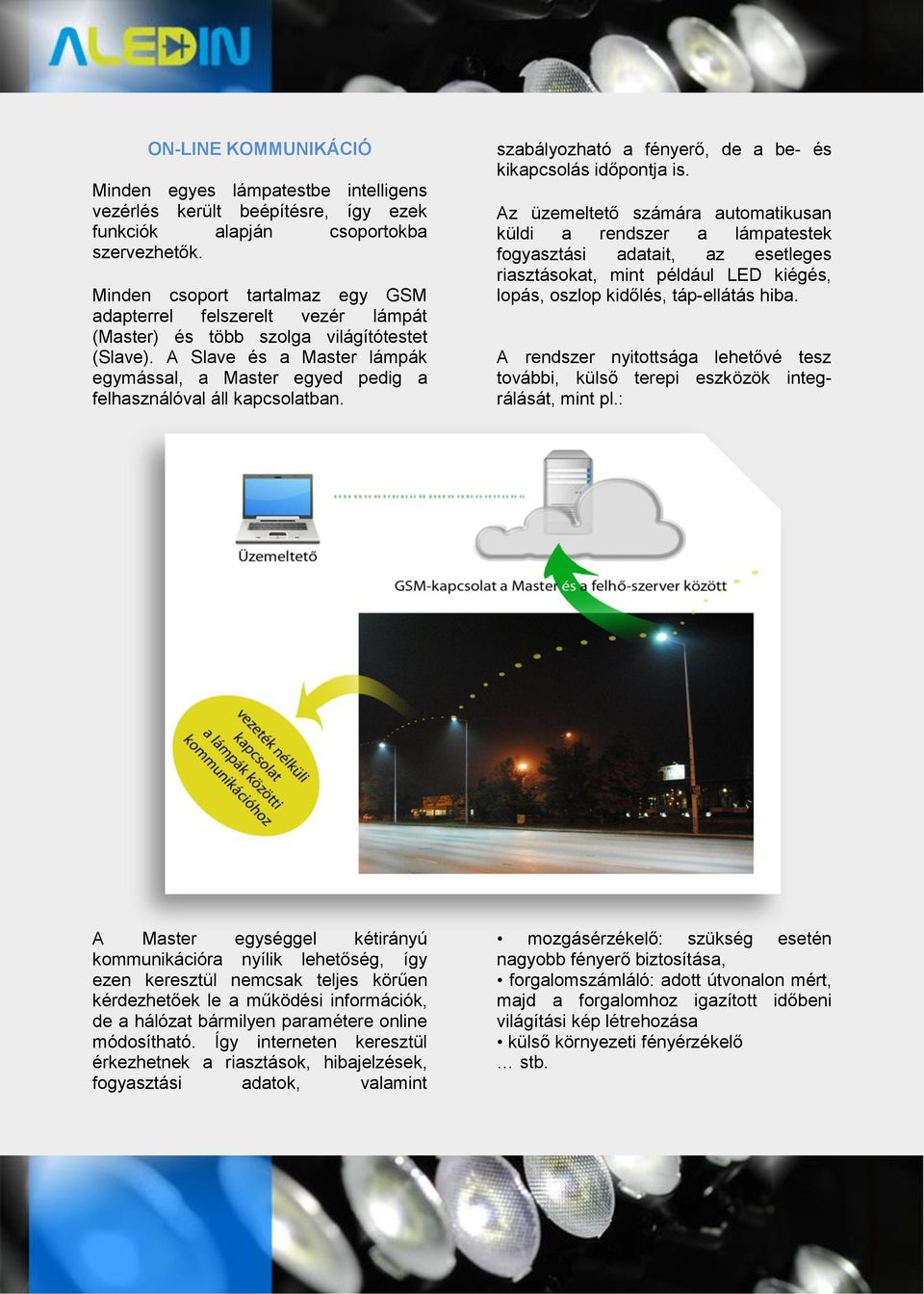

4 ON-LINE KOMMUNIKÁCIÓ Minden egyes lámpatestbe intelligens vezérlés került beépítésre, így ezek funkciók alapján csoportokba szervezhetők. Minden csoport tartalmaz egy GSM adapterrel felszerelt vezér lámpát (Master) és több szolga világítótestet (Slave). A Slave és a Master lámpák egymással, a Master egyed pedig a felhasználóval áll kapcsolatban. szabályozható a fényerő, de a be- és kikapcsolás időpontja is. Az üzemeltető számára automatikusan küldi a rendszer a lámpatestek fogyasztási adatait, az esetleges riasztásokat, mint például LED kiégés, lopás, oszlop kidőlés, táp-ellátás hiba. A rendszer nyitottsága lehetővé tesz további, külső terepi eszközök integrálását, mint pl.: A Master egységgel kétirányú kommunikációra nyílik lehetőség, így ezen keresztül nemcsak teljes körűen kérdezhetőek le a működési információk, de a hálózat bármilyen paramétere online módosítható. Így interneten keresztül érkezhetnek a riasztások, hibajelzések, fogyasztási adatok, valamint mozgásérzékelő: szükség esetén nagyobb fényerő biztosítása, forgalomszámláló: adott útvonalon mért, majd a forgalomhoz igazított időbeni világítási kép létrehozása külső környezeti fényérzékelő stb.

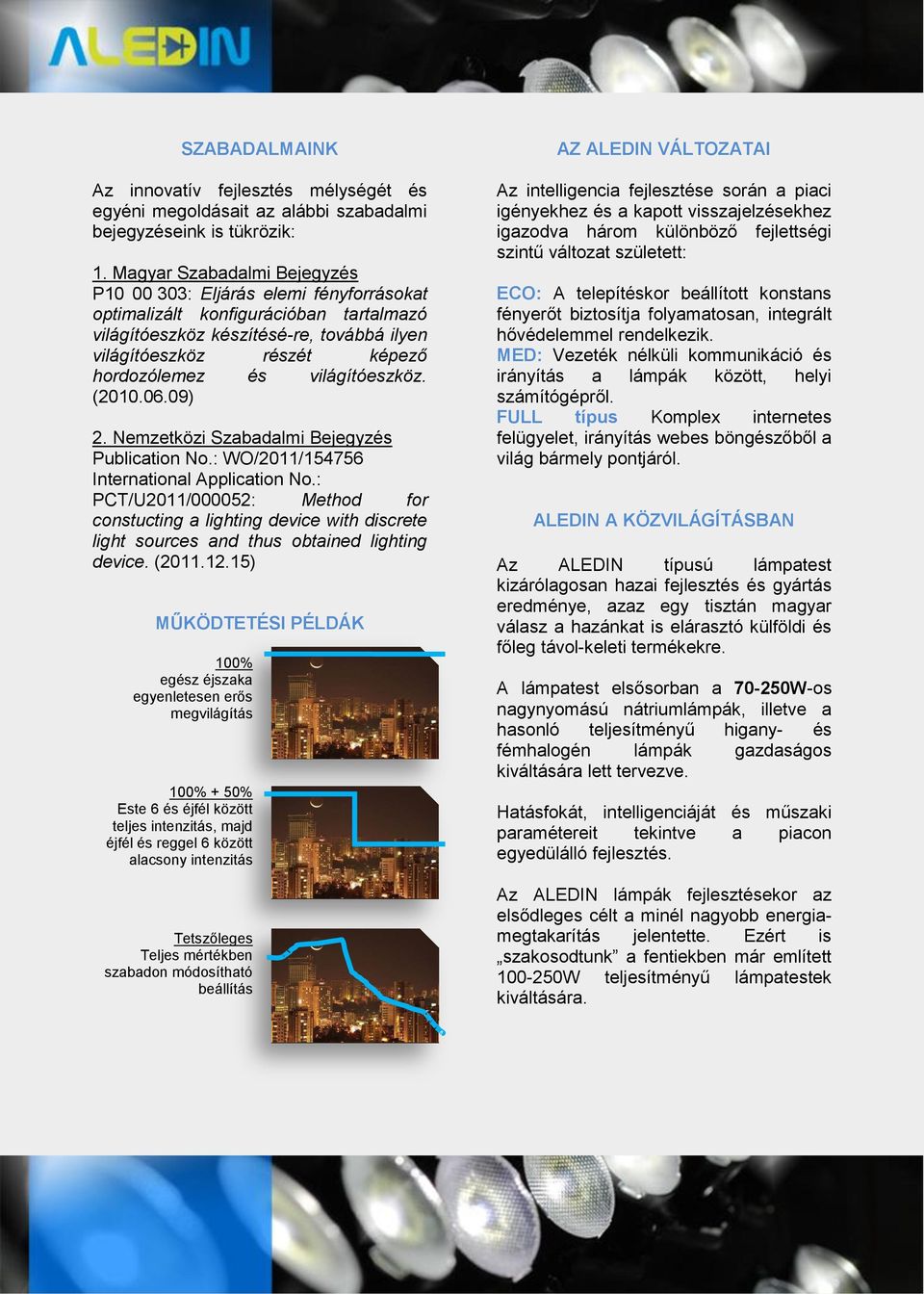

5 SZABADALMAINK Az innovatív fejlesztés mélységét és egyéni megoldásait az alábbi szabadalmi bejegyzéseink is tükrözik: 1. Magyar Szabadalmi Bejegyzés P : Eljárás elemi fényforrásokat optimalizált konfigurációban tartalmazó világítóeszköz készítésé-re, továbbá ilyen világítóeszköz részét képező hordozólemez és világítóeszköz. ( ) 2. Nemzetközi Szabadalmi Bejegyzés Publication No.: WO/2011/ International Application No.: PCT/U2011/000052: Method for constucting a lighting device with discrete light sources and thus obtained lighting device. ( ) MŰKÖDTETÉSI PÉLDÁK 100% egész éjszaka egyenletesen erős megvilágítás 100% + 50% Este 6 és éjfél között teljes intenzitás, majd éjfél és reggel 6 között alacsony intenzitás Tetszőleges Teljes mértékben szabadon módosítható beállítás AZ ALEDIN VÁLTOZATAI Az intelligencia fejlesztése során a piaci igényekhez és a kapott visszajelzésekhez igazodva három különböző fejlettségi szintű változat született: ECO: A telepítéskor beállított konstans fényerőt biztosítja folyamatosan, integrált hővédelemmel rendelkezik. MED: Vezeték nélküli kommunikáció és irányítás a lámpák között, helyi számítógépről. FULL típus Komplex internetes felügyelet, irányítás webes böngészőből a világ bármely pontjáról. ALEDIN A KÖZVILÁGÍTÁSBAN Az ALEDIN típusú lámpatest kizárólagosan hazai fejlesztés és gyártás eredménye, azaz egy tisztán magyar válasz a hazánkat is elárasztó külföldi és főleg távol-keleti termékekre. A lámpatest elsősorban a W-os nagynyomású nátriumlámpák, illetve a hasonló teljesítményű higany- és fémhalogén lámpák gazdaságos kiváltására lett tervezve. Hatásfokát, intelligenciáját és műszaki paramétereit tekintve a piacon egyedülálló fejlesztés. Az ALEDIN lámpák fejlesztésekor az elsődleges célt a minél nagyobb energiamegtakarítás jelentette. Ezért is szakosodtunk a fentiekben már említett W teljesítményű lámpatestek kiváltására.

6

7 AZ ALEDIN-72 LÁMPATEST MŰSZAKI PARAMÉTEREI Világítási kép Az ALEDIN kültéri lámpatest 1 W-os, 135 lm/w fényhasznosítású, amerikai Cree gyártmányú LED-eket tartalmaz. A minél egyenletesebb világítási kép eléréséhez a tervezők által kifejlesztett és jogvédelem alá helyezett komplex matematikai optimalizálási eljárás minden egyes LEDnek meghatározza a világítás szögét, valamint a világítás szögéhez igazodva a szükséges szórású lencse típusát. Fényerőszabályzás (dimmelés) A lámpa képes a teljes (0-100%) fényerőszabályzásra, mely - típustól függően - helyi vagy központi programozással állítható be az egyéni igények alapján. Ezzel jelentős, további költségmegtakarítás érhető el ott, ahol nem igény az egész éjszakai maximális teljesítményű világítás. A számítógépes szabályzással lehetőség nyílik saját világítási programok létrehozására is, azaz a lámpák vagy lámpa-csoportok egy előre meghatározott program alapján világítanak. Felszerelhetőség Az oszlophoz történő csatlakozást saját tervezésű rögzítő-konzol biztosítja, mely a hely adottságaitól függően vízszintesen, illetve függőlegesen is csatlakoztatható a lámpatest házához. Ezen túlmenően a csatlakozás további 12,5-12,5 -os elfordítási, korrigálási lehetőséget biztosít az oszlopkarok esetleges kedvezőtlen geometriai adottságainak kiküszöbölésére.

8 ALAPVETŐ MŰSZAKI ADATOK Bemeneti feszültség V Frekvencia Hz Működési hőmérséklet C Led teljesítmény 0-73,08 W Teljesítmény (100%-on) 81 W Átl. megvilágítás (12m-ről) 17,5 lux Átl. megvilágítás (9m-ről) 19,8 lux Megvilágított ter. (8m-ről) 34*7m Minősítések TÜV, CE, IP65 Méretek (mm) 600x335x260 M. aerodinamikai felület 0,0767 m 2 Tömeg 11,8 kg Élettartam A LED-kristályok élettartama katalógusuk szerint ~ óra. Ez az érték a LEDek számára normál üzemi hőmérsékletű működésre vonatkozik minden LED-es lámpa esetében, de az ALEDINlámpákba beépített egyedi hővédelemmel, fényerőszabályzással és hőleadás-sal ez az érték jelentősen növelhető. Hővédelem A lámpatest képes ellenőrizni saját működését, azaz állandó jelleggel figyeli saját üzemi hőmérsékletét, s extrém külső hőteher esetén azonnal beavatkozik. Hőleadás Az egyedi konstrukció eredménye a 29,7 C-os hőlépcső, mely a legmelegebb nyári éjszakákon is biztosítja a Cree típusú LEDek számára a kellemes üzemi közeget. Szellőzés Az ALEDIN lámpatest tervezésekor egyedi megoldással sikerült kiküszöbölni a lámpáknál jelentkező trópusi légzés okozta problémát, mely az üzemszerű működéskor létrejövő nyomás és pára elvezetését biztosítja. Fényszennyezés A lámpatest kiképzésének geometriájából adódóan gyakorlatilag nincs fényszennyezés. (lásd: előző oldal, legalsó kép) LED-kiégés A világítótér 8 külön áramkörre van tagolva. Az egyedi PCB-konstrukció biztosítja, hogy 1 db LED esetleges kiégése esetén - a sorba kötöttség révén - az adott áramkör többi eleme, semmi esetre se essen ki a működésből.

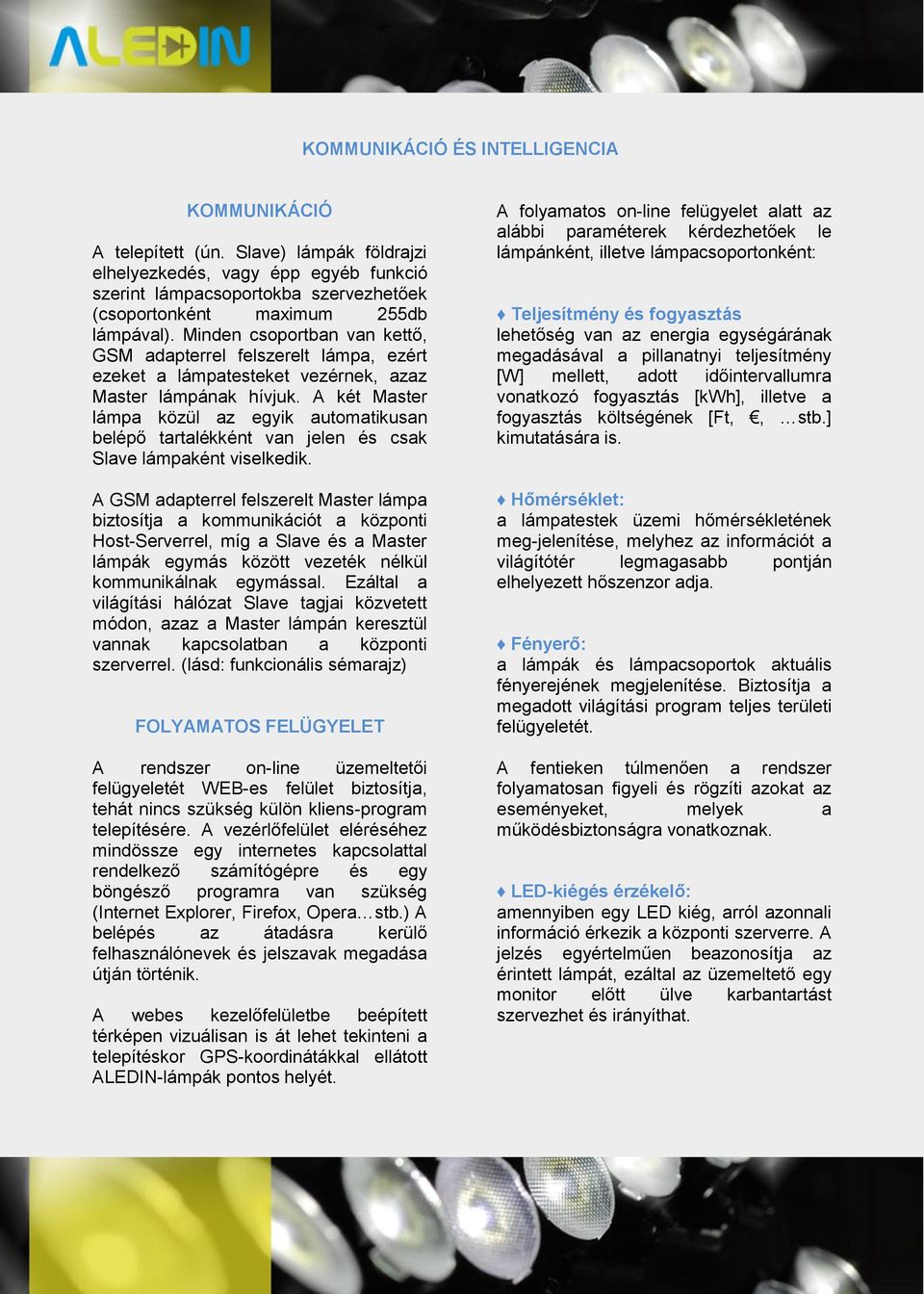

9 KOMMUNIKÁCIÓ ÉS INTELLIGENCIA KOMMUNIKÁCIÓ A telepített (ún. Slave) lámpák földrajzi elhelyezkedés, vagy épp egyéb funkció szerint lámpacsoportokba szervezhetőek (csoportonként maximum 255db lámpával). Minden csoportban van kettő, GSM adapterrel felszerelt lámpa, ezért ezeket a lámpatesteket vezérnek, azaz Master lámpának hívjuk. A két Master lámpa közül az egyik automatikusan belépő tartalékként van jelen és csak Slave lámpaként viselkedik. A GSM adapterrel felszerelt Master lámpa biztosítja a kommunikációt a központi Host-Serverrel, míg a Slave és a Master lámpák egymás között vezeték nélkül kommunikálnak egymással. Ezáltal a világítási hálózat Slave tagjai közvetett módon, azaz a Master lámpán keresztül vannak kapcsolatban a központi szerverrel. (lásd: funkcionális sémarajz) FOLYAMATOS FELÜGYELET A rendszer on-line üzemeltetői felügyeletét WEB-es felület biztosítja, tehát nincs szükség külön kliens-program telepítésére. A vezérlőfelület eléréséhez mindössze egy internetes kapcsolattal rendelkező számítógépre és egy böngésző programra van szükség (Internet Explorer, Firefox, Opera stb.) A belépés az átadásra kerülő felhasználónevek és jelszavak megadása útján történik. A webes kezelőfelületbe beépített térképen vizuálisan is át lehet tekinteni a telepítéskor GPS-koordinátákkal ellátott ALEDIN-lámpák pontos helyét. A folyamatos on-line felügyelet alatt az alábbi paraméterek kérdezhetőek le lámpánként, illetve lámpacsoportonként: Teljesítmény és fogyasztás lehetőség van az energia egységárának megadásával a pillanatnyi teljesítmény [W] mellett, adott időintervallumra vonatkozó fogyasztás [kwh], illetve a fogyasztás költségének [Ft,, stb.] kimutatására is. Hőmérséklet: a lámpatestek üzemi hőmérsékletének meg-jelenítése, melyhez az információt a világítótér legmagasabb pontján elhelyezett hőszenzor adja. Fényerő: a lámpák és lámpacsoportok aktuális fényerejének megjelenítése. Biztosítja a megadott világítási program teljes területi felügyeletét. A fentieken túlmenően a rendszer folyamatosan figyeli és rögzíti azokat az eseményeket, melyek a működésbiztonságra vonatkoznak. LED-kiégés érzékelő: amennyiben egy LED kiég, arról azonnali információ érkezik a központi szerverre. A jelzés egyértelműen beazonosítja az érintett lámpát, ezáltal az üzemeltető egy monitor előtt ülve karbantartást szervezhet és irányíthat.

10 Szabotázs-kapcsoló: a lámpa felnyitásáról automatikus jelzés érkezik a szerverre, mely alapján könnyen beazonosítható az idegenkezűség, illetve az engedély nélküli helyszíni beavatkozás. Gyorsulás-érzékelő: külső hatásból fakadó elmozdulások jelzése. (pl. ütközés, oszlopdöntés) Napra kész analitika: a szerver folyamatosan rögzíti a bekövetkezett eseményeket és a működési paramétereket (pl. fogyasztás), így biztosítja az üzemeltető és a tulajdonos számára visszamenőlegesen is azokat az információkat, melyek alapján követhetővé válik a világítási költségek alakulása. PROGRAMOZHATÓSÁG Fényerőszabályzás: a LED-technológiából adódó ~55%-os megtakarításon felül egy megfelelően átgondolt fényerőszabályzással további 15-20% megtakarítás is elérhető, ha a gyérebb forgalmú időszakokban (pl. 23 órától hajnali 4-ig) alacsonyabb értékekre állítjuk a lámpa fényerejét, mely időszak majdnem a fele a Magyarországon átlagosan 10,93 óra hosszú éjszakai világításnak. BŐVÍTHETŐSÉG A rendszer nyitottsága révén lehetőség van külső terepi eszközök integrálására is, melyek tovább képesek fokozni a hatékonyságot, és csökkenteni az emberi és anyagi ráfordításokat. Mozgásérzékelő: a későéjszakai idő-szakokban a fényerőt mozgás hatására megnöveli, s meghatározott ideig a magasabb értéken hagyja, majd visszacsökkenti a program által megadott értékre. Forgalomszámláló: városi közvilágításnál lehetőség van az éjszakai kihasználtság mérésére, melynek eredményei alapján a rendszer önállóan hozza létre azt az időbeni világítási képét, melyet az önálló fényerőszabályzáshoz a mérés utáni időszakban alapul vesz.
