1 ROBOTTECHNIKA FEJLŐDÉSTÖRTÉNET, ALKALMAZÁSOK, ROBOT FOGALMA 1. előadás Dr. Pintér József 1

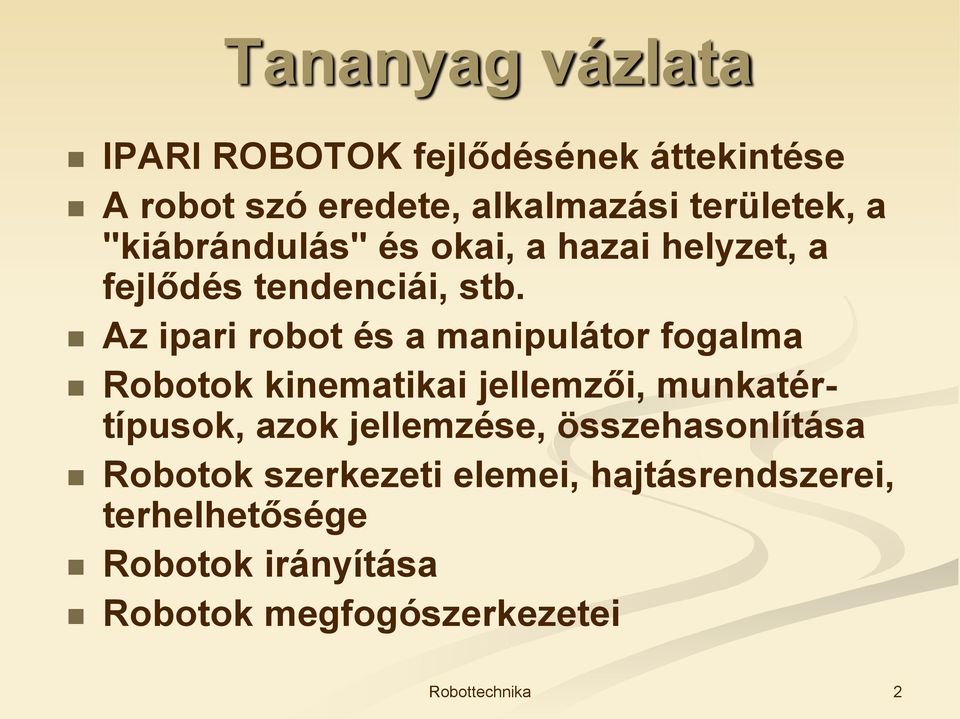

2 Tananyag vázlata IPARI ROBOTOK fejlődésének áttekintése A robot szó eredete, alkalmazási területek, a "kiábrándulás" és okai, a hazai helyzet, a fejlődés tendenciái, stb. Az ipari robot és a manipulátor fogalma Robotok kinematikai jellemzői, munkatértípusok, azok jellemzése, összehasonlítása Robotok szerkezeti elemei, hajtásrendszerei, terhelhetősége Robotok irányítása Robotok megfogószerkezetei 2

3 FEJLŐDÉSTÖRTÉNET Löw rabbi GÓLEM " Sem ha foras varázsige "programlapocska" információ hordozó Kempelen Farkas ( ) sakkozógépe (1769) ROBOT szláv eredetű szó "rabota" igás v. kézi napszám,... Karel Capek R.U.R. (Rossum univerzális robotjai színdarab) 1923-ban lefordítják angol nyelvre (Itt a robotok gépi szörnyek, androidok, amelyek az emberek ellen fordulva elpusztították őket, és átvették a hatalmat). 3

4 FEJLŐDÉSTÖRTÉNET A VDI 2860 irányelv (1981) szerint: Az ipari robot univerzálisan állítható többtengelyű mozgó automata, melynek mozgás-egymásutánisága (utak és szögek) szabadon - mechanikus beavatkozás nélkül programozható és adott esetben szenzorral vezetett, megfogóval, szerszámmal vagy más gyártóeszközzel felszerelhető, anyagkezelési és technológiai feladatra felhasználható 4

5 FEJLŐDÉSTÖRTÉNET Előzmények: NC-technika, USA, M.I.T. Térbeli felület marógéppel való megmunkálása, egyszerre 3 irányban távműködtetésű manipulátorok, USA, Georg DEVOL szabadalma, Joe Engleberger (a robotika atyja ) 1961-ben megalapítja az UNIMATE céget General Motors részére robot (számjegyes vezérlés, hidraulikus hajtás) 5

6 FEJLŐDÉSTÖRTÉNET Anglia USA robotokat vásárol Kifejlesztik a Stanford kart, amely egy tisztán villamos hajtású kisrobot, a PUMA sorozat előfutára Az Unimation PUMA sorozatának a bevezetése Világméretben elkezdődik az autonóm mobil robotoknak a fejlesztése. 6

7 FEJLŐDÉSTÖRTÉNET 7

8 Robotok alkalmazása Alkalmazási területek (1980-as években): ponthegesztés 28% ívhegesztés 20% festés 11% szerelés 7%!!! munkadarab kezelés 24% kutatás, oktatás 10% 8

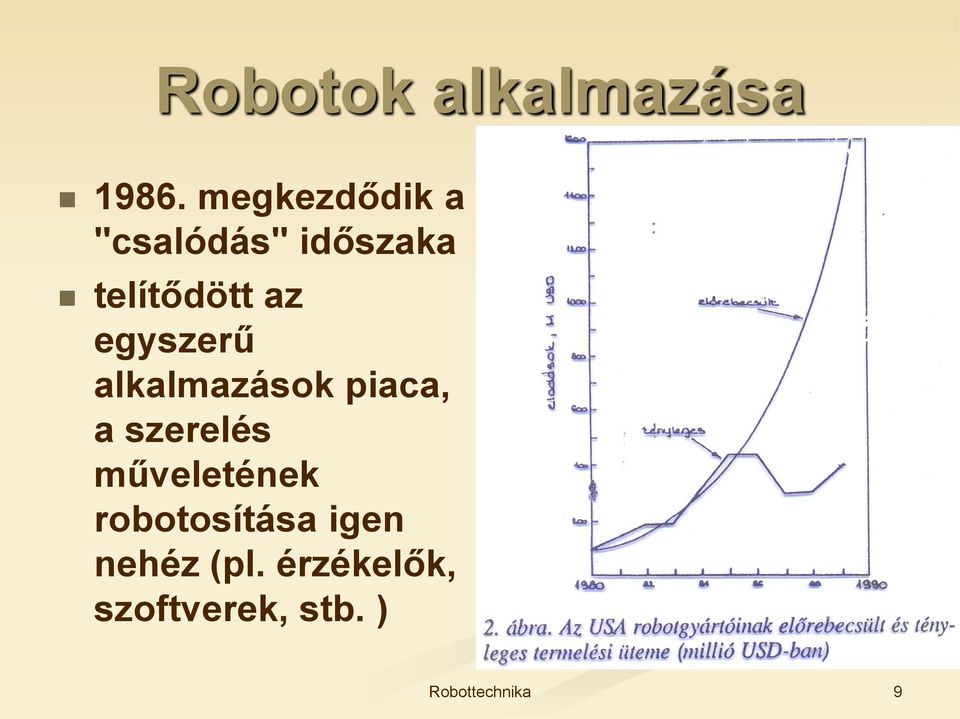

9 Robotok alkalmazása megkezdődik a "csalódás" időszaka telítődött az egyszerű alkalmazások piaca, a szerelés műveletének robotosítása igen nehéz (pl. érzékelők, szoftverek, stb. ) 9

10 Robotok alkalmazása Alkalmazási területek (1990-es években): anyagmozgatás 25% hegesztés (pont- és ívh.) 15% festés 10% szerelés 35%!!! egyéb 15% 10

11 Robotok alkalmazása Anyagmozgató robotok 11

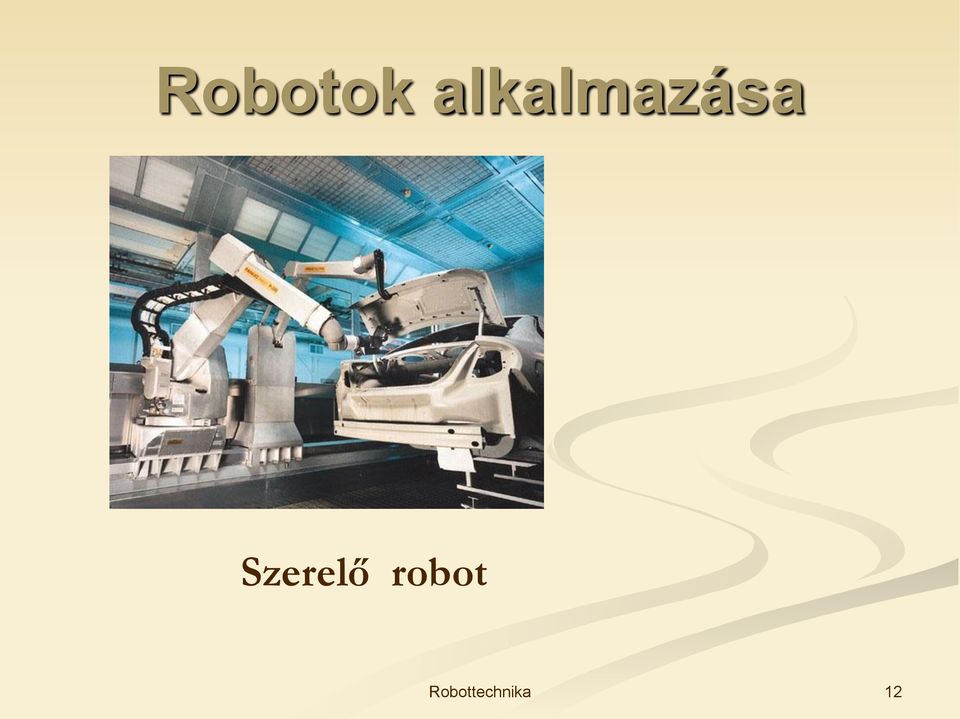

12 Robotok alkalmazása Szerelő robot 12

13 Robotok alkalmazása Festő robotok 13

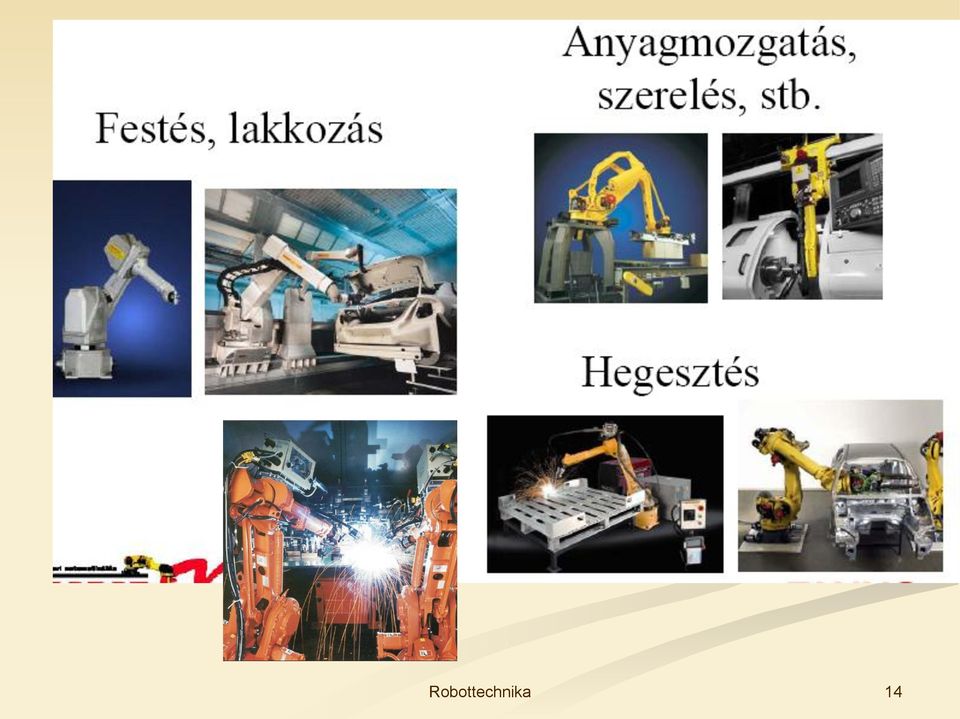

14 Robotok alkalmazása 14

15 Robotok alkalmazása Asimo a humanoid 15

16 Robotok alkalmazása 16

17 Robotok alkalmazása Alkalmazási területek M.on. (1990-es évek): présgépkiszolgálás 25% hegesztés (pont- éls ívh.) 25% festés 5% szerelés 3%? Szerszámgépkiszolgálás 20% oktatás 17% fémöntés és egyéb 5% Hegesztő robot Szerelő robot Hegesztő robot Festőrobot 17

18 Robotok alkalmazása FANUC ROBOT SCARA robot 18

19 Robotok alkalmazása Érdekes a WORLD INDUSTRIAL ROBOTS 1994 Statistics and Forecasts to 1997 összeállítása: alkalmazási gyakorisági sorrend:: ív és ponthegesztés, szerelés, fröccsöntés, szerszámgép kiszolgálás, elembeültetés, különleges munkadarab- és szerszámmanipulálás, palettázás, festékek és vegyszerek adagolása, mérés és ellenőrzés, présgépkiszolgálás, vágás (vízsugaras, plazma és lézeres), forgácsolás, sorjázás, polírozás, festés, bevonatolás, besajtolás, szegecselés, ragasztás, forrasztás, oktatás, kutatás, fejlesztés, egyéb (tömítés, elszívás, stb. ). 19

20 Robotok alkalmazása 20

21 Robotok alkalmazása Beruházási javak Fogyasztási javak Alapanyagok és fémek Autóipar 21

22 Robotpiac A nehezen beinduló robotpiac 5,4 milliárd dollárosra nőtt, és egyes elemzők szerint ez 2010-re mintegy17 milliárdra emelkedett. 22

23 Robotpiac 23

24 Robot fejlődési trendek 5. évenként 25%-os robotigény növekedés Növekszik a speciális alkalmazások részaránya Beállási pontosság nő (kisebb mint 1 µm) A legnagyobb teherbírás eléri az 5000 kg-ot A programozható pont sebessége eléri a m/s -ot, a gyorsulás 5-7 G-re nő Az önsúly a jelenlegi 25%-ára, a teljesítményigény 20%-ára csökken Bővül a számítógépes alkalmazások köre Elterjednek az optikai eszközök (pl. lézer) Vezérlésekben megjelenik a CISC és a RISC, a neurális hálózatok, a FUZZY LOGIC megjelenése 24

25 Manipulátor: Ipari robot fogalma Kézzel, vagy gépi úton vezérelt anyagmozgató szerkezet, mely tárgyak megfogását, térbeli helyzetének megváltoztatását, vagy megtartását, majd elengedését biztosítja. 25

26 Ipari robot fogalma Ipari robot: Ujraprogramozható, többcélú manipulátor, amely anyag, alkatrész, szerszám, vagy különleges eszköz változtatható program szerinti mozgatását végzi számos feladatvariáció végrehajtására. Tehát a robot is manipulátor. 26

27 Ipari robot fogalma A robot fogalmának megfogalmazása a VDI 2860 (VDI - Verein Deutscher Ingenieure: Német Mérnök Egyesület) irányelv (1981) szerint: Az ipari robot univerzálisan állítható többtengelyű mozgó automata, melynek mozgás-egymásutánisága (utak és szögek) szabadon - mechanikus beavatkozás nélkül programozható és adott esetben szenzorral vezetett, megfogóval, szerszámmal vagy más gyártóeszközzel felszerelhető, anyagkezelési és technológiai feladatra felhasználható. 27

28 Ipari robot fogalma Egy másik megfogalmazás szerint az ipari robot: mechatronikai szerkezet, amely (nyílt) kinematikai láncú mechanizmust és (intelligens) vezérlést tartalmaz, irányított mozgásokra képes, automatikus működésre képes, előírt programozható feladatokat végez, együttműködik a környezetével. 28

29 Ipari robot fogalma Főbb jellemzői: aktív mesterséges ágens, aminek környezete a teljes fizikai világ, teljes egészében ember készítette szerkezet, mozogni tud, és több szabadságfokkal (több olyan tengellyel, amelyek egymástól függetlenül mozogni képesek) rendelkezik, tevékenységét részben vagy teljesen önállóan irányítja (autonóm). A robotika két okból is kihívást jelentő terület, mert a robotoknak a fizikai világban kell tevékenykedniük, ami sokkal bonyolultabb, mint a legtöbb szimulált szoftvervilág, és olyan hardvert (érzékelőket és beavatkozókat) igényel, amelyek valóban működnek, ezért a robotika gyakorlatilag a mesterséges intelligencia valamennyi összetevőjét igényli. 29

30 Ipari robot fogalma Kézi vezérlésű manipulátor közvetlenül a kezelő által vezérelt szerkezet. A mozgatás a kezelő mozgató erejének mechanikus átvitelével, vagy távvezérléssel lehetséges (master-slave, mester-szolga szerkezetek). Hat szabadságfokú közvetett kézi vezérlésű Manipulátor (Master-slave-System) 30

31 Ipari robot fogalma Hajtásszabályozás blokkdiagramja Mesterkar Tiny-Micro Mark-1 (Japán) mikromanipulátor 31

32 Ipari robot fogalma Exoskeleton Master-slave (mester-szolga) rendszer JET Propulsion Laboratory, USA 32

33 Ipari robot fogalma Robotgenerációk: 1. Generációs robotok: Csak vezérléssel működtethetők A környezet meghatározott Egyszerű feladat Gyorsaság, pontosság jellemzi Nincs alkalmazkodó képessége, nem érzékeli a környezet változásait 33 33

34 Ipari robot fogalma 2. Generációs robotok: Nem egyértelműen meghatározott a tárgyak helyzete, Környezetüket szenzorokkal vizsgálják, A számítógép bármikor képes módosítani a robot mozgását (pl. váratlan akadály), Döntően szerelő robotok, Kikerüli a váratlanul elébe került akadályt, megkeresi és megfogja az elcsúszott tárgyat

35 Ipari robot fogalma 3. Generációs robotok: Mesterséges intelligenciával rendelkeznek (intelligens robotnak is nevezik), s így messzemenően alkalmazkodni tudnak a környezet változásaihoz, Jól alkalmazkodnak a környezet változásaihoz, Alakokat és helyzeteket ismernek fel, Önálló döntéseket hoznak 35 35

36 Ipari robot fogalma 3. Generációs robotok: (Folytatás) Önálló döntéseket hoznak, A környezetből információt szereznek, és ez alapján képesek saját programot írni, szükség esetén módosítja a betáplált programot, tanulási képesség Bonyolult feladatok elvégzésére lehet alkalmas 36 36

37 Robotok alkalmazása ABB robot család ABB IRB 140-es robot 37

38 Robotok alkalmazása Két huzalos eljárással dolgozó hegesztő robot (igm) 38

39 Köszönöm a figyelmet! 39
