Marógépek, megmunkáló központok

Átírás

1 1 Marógépek, megmunkáló központok Készült években a Marcali, Barcs, Kadarkút, Nagyatád Szakképzés Szervezési Társulás részére a TÁMOP / azonosítószámú projekt keretében

2 HAGYOMÁNYOS MARÓGÉPEK Konzolos marógépek Szerszámmarógépek Vízszintes fúró-marómű Állványos marógépek Portál marógép

3 KONZOLOS MARÓGÉPEK A függőleges B - vízszintes

4 KONZOLOS MARÓGÉPEK Nevüket az állvány függőleges homlokvezetékén mozgó egységről kapták A főorsó és a főhajtómű az álló állványban van Kisebb munkadarabok általános célú marására alkalmasak

5 KONZOLOS MARÓGÉPEK vízszintes főorsó, gerenda + marótengely egyetemes

6 SZERSZÁMMARÓGÉP Alkalmazási terület: ferde helyzetű felületek

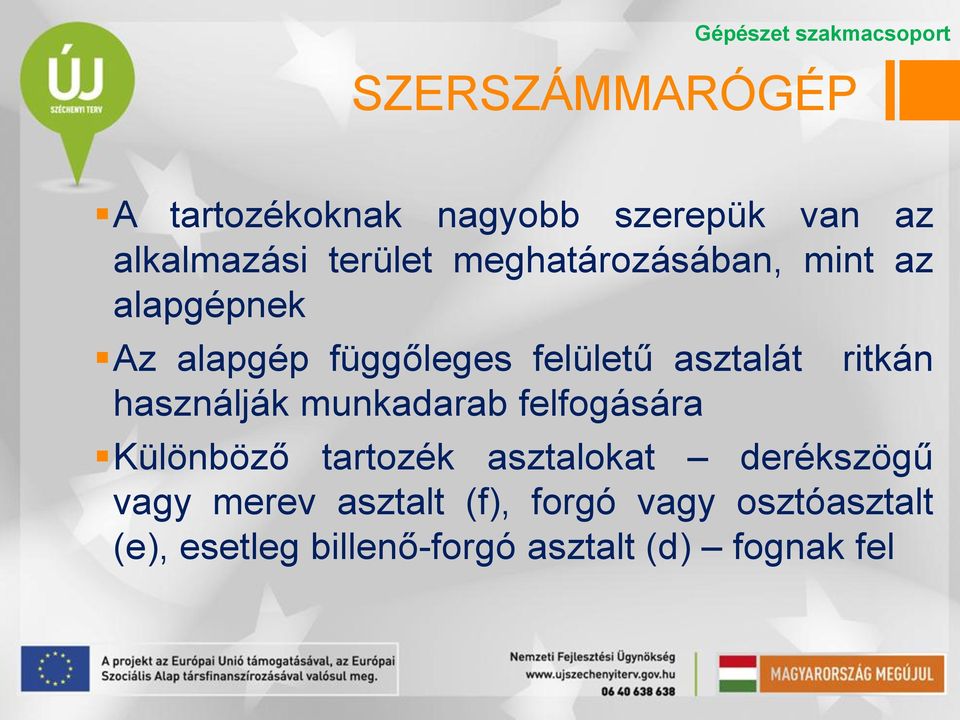

7 SZERSZÁMMARÓGÉP A tartozékoknak nagyobb szerepük van az alkalmazási terület meghatározásában, mint az alapgépnek Az alapgép függőleges felületű asztalát használják munkadarab felfogására ritkán Különböző tartozék asztalokat derékszögű vagy merev asztalt (f), forgó vagy osztóasztalt (e), esetleg billenő-forgó asztalt (d) fognak fel

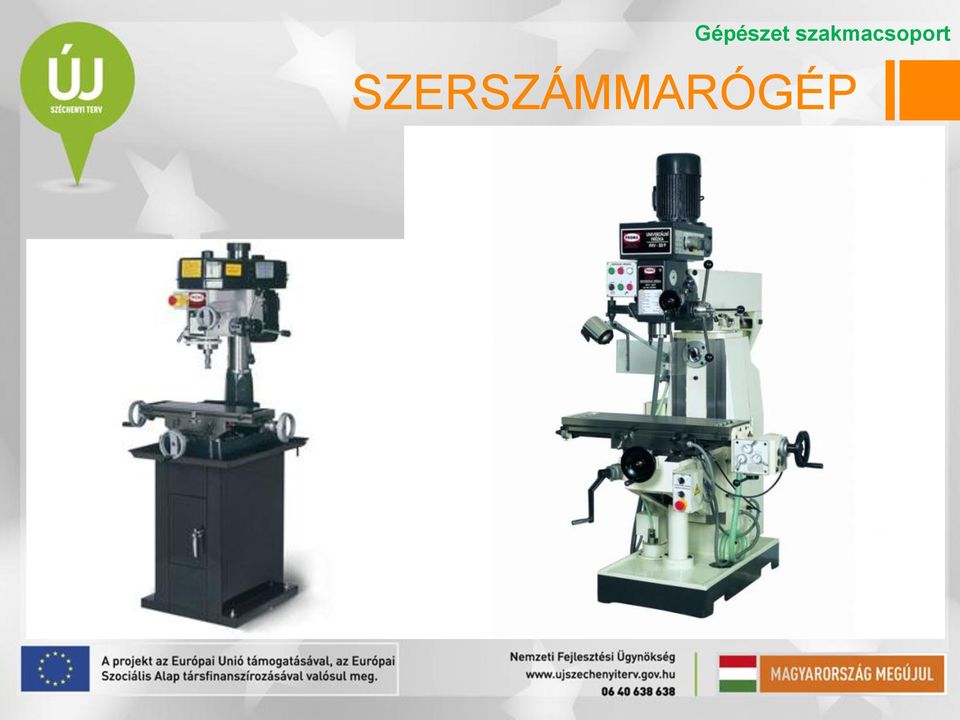

8 SZERSZÁMMARÓGÉP

9 VÍZSZINTES FÚRÓ-MARÓMŰ a orsóhüvely b síktárcsa c síktárcsa szán d osztó asztal Gépészet szakmacsoport

10 VÍZSZINTES FÚRÓ-MARÓMŰ Alkalmazási terület: közepes és nagyméretű szekrényes alkatrészek készítése Jellemzője, hogy a főorsó Z irányban előtolható orsóhüvelyben van A síktárcsa szánra fogott egyélű esztergáló szerszámmal készíthetők a főorsó tengelyre merőleges síkfelületek, és a főorsóval egytengelyű forgásfelületek is

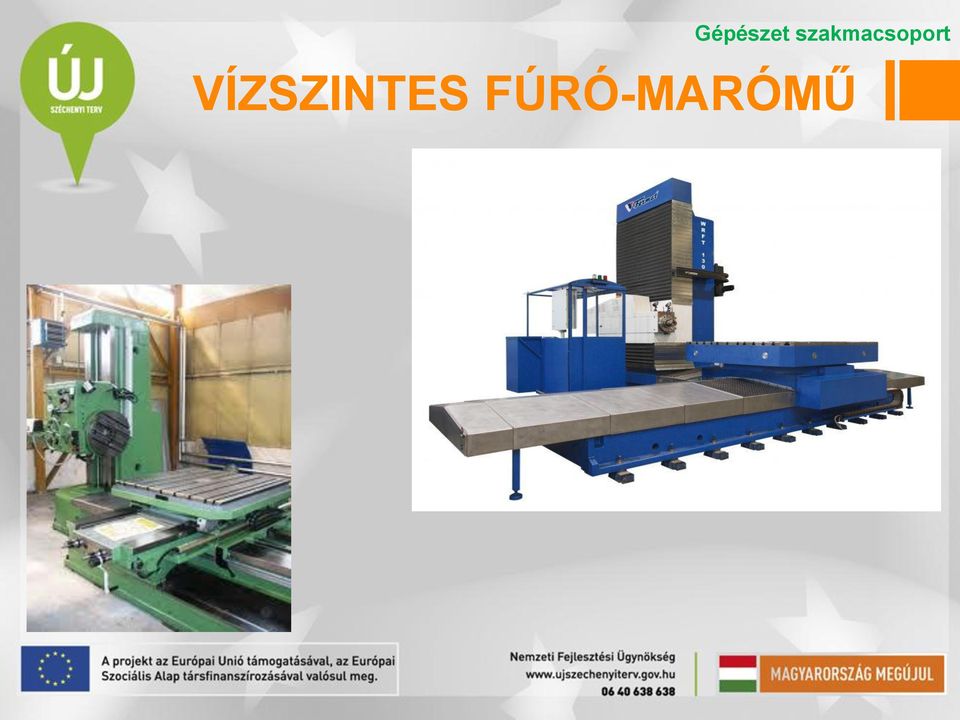

11 VÍZSZINTES FÚRÓ-MARÓMŰ

12 ÁLLVÁNYOS MARÓGÉPEK a főorsó szán b állvány c koordináta asztal

13 ÁLLVÁNYOS MARÓGÉPEK Alkalmazási terület: közepes nagyságú munkadarabok A koordináta asztal végzi a vízszintes mozgást Nagyméretű munkadarabok álló asztalon vannak és az álló térben a szerszám végez miden mozgást

14 ÁLLVÁNYOS MARÓGÉPEK

15 PORTÁL MARÓGÉPEK Álló portálos gép Több főorsószán

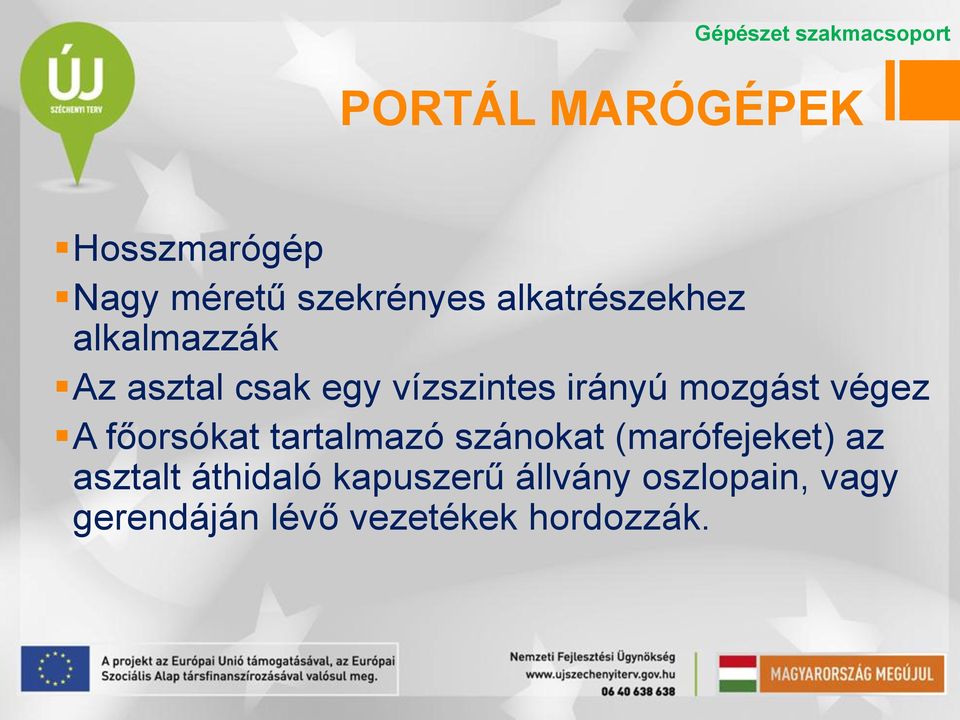

16 PORTÁL MARÓGÉPEK Hosszmarógép Nagy méretű szekrényes alkatrészekhez alkalmazzák Az asztal csak egy vízszintes irányú mozgást végez A főorsókat tartalmazó szánokat (marófejeket) az asztalt áthidaló kapuszerű állvány oszlopain, vagy gerendáján lévő vezetékek hordozzák.

17 PORTÁL MARÓGÉPEK

18 CNC MARÓGÉPEK konzolos egyetemes marógép felépítések

19 Fúró-maró megmunkáló központok Forgó szerszámos CNC szerszámgép Soros (egymásra épülő) szánelrendezés Automatikus szerszámcsere, palettacsere Egyszerűbb, olcsóbb és gyorsabb a bonyolult megmunkálások megtervezése, rogramozása, felszerszámozása, ellenőrzése Hátrány: bonyolultabb a munkadarab befogókészülék

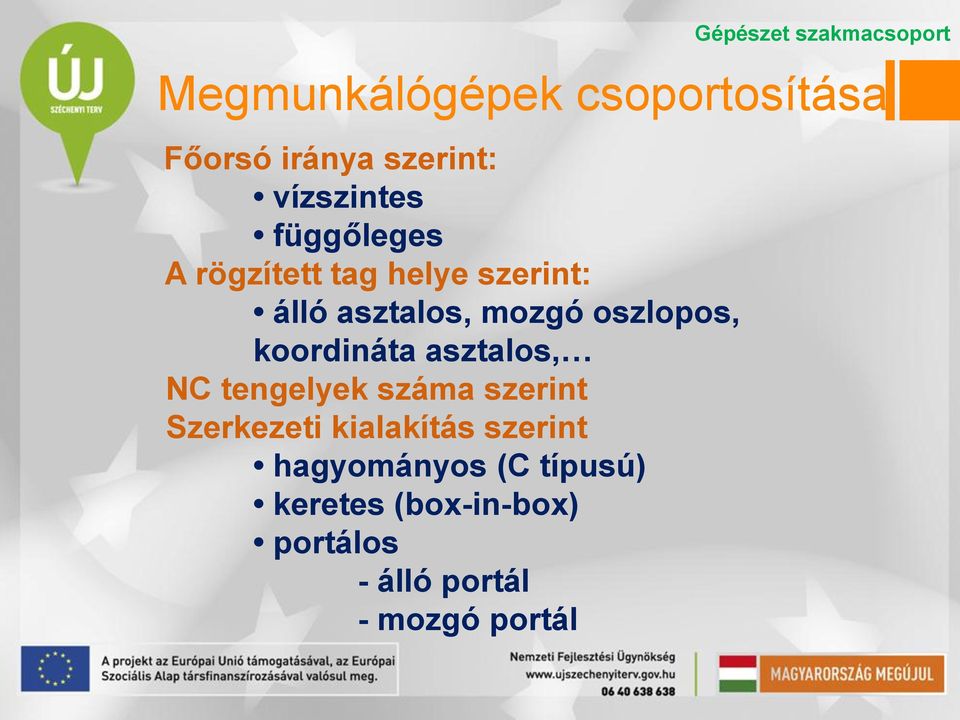

20 Megmunkálógépek csoportosítása Főorsó iránya szerint: vízszintes függőleges A rögzített tag helye szerint: álló asztalos, mozgó oszlopos, koordináta asztalos, NC tengelyek száma szerint Szerkezeti kialakítás szerint hagyományos (C típusú) keretes (box-in-box) portálos - álló portál - mozgó portál Gépészet szakmacsoport

21 Hagyományos vs. keretes felépítés hagyományos (C típus) felépítés keretes (box-in-box) felépítés

22 Függőleges megmunkáló központok Álló asztalos (forgószínpadszerű asztallal) A nagysebességű (HSC) gépek két típusa (portálos építés)

23 Függőleges megmunkáló központok Portálos kivitel MAZAK AJV

24 Vízszintes megmunkáló központok Mozgó oszlopos változat MAZAK Mazatech H- 800

25 Nagyméretű megmunkáló központok X: 3-19 m Y: 2 m MOM Jet Five

26 Öttengelyes megmunkáló központok Billenő fej (2 forgó tengely) Billenő asztal (2 forgó tengely)

27 Öttengelyes megmunkáló központok DECKEL MAHO DMU 70

28 Vízszintes/függőleges osztófej MAZAK Mazatech HV sorozat HECKERT CWK sorozat Hirth fogazású tárcsapár Heckert: indexelt (osztó) forgatás 3 másodpercen belül, hidraulikus henger emeli szét és szorítja össze a Hirth-fogazású tárcsákat.

29 Automatikus szerszámcsere Lényege: kétirányú automatikus szerszámszállítás a főorsó és a tár hely között. Osztályozás: közvetlen (mozgás megosztás a tár és a főorsószán között) közvetett (kétkarú, egykarú, átrakós, különleges megoldások) Szerszámtárak: tár tok, tár szerkezet változatok Cserélő kar szerkezetek, mozgatások Gépészet szakmacsoport

30 Példák szerszámcserélőre (1) Kétkarú cserélő Közvetlen (cserélőkar nélküli) elrendezés dobtárral

31 Példák szerszámcserélőre (2) CHIRON FZ sorozat Forgácsolástól forgácsolásig idő 1,9-2,2 másodperc (ez az idő magában foglalja a főorsó munkadarabtól való eltávolítását, a főorsó leállítását, a szerszám cseréjét, a főorsó felgyorsítását a szükséges fordulatszámra és a munkadarab megközelítését!).

32 Szerszámtárak Lineáris (méhsejt) Dob Lánc

33 Vízszintes megmunkáló központ dobtárral Szerszámtár (dobtár) Palettacserélő Álló gépváz (beton is lehet) A szerszámtár Z irányú mozgást is végez

34 Palettacserélők Áttoló Emelő - átfordító

35 Fúró-maró megmunkáló cella Fúró-maró megmunkáló központ (automata szerszámcsere) Paletta cserélő Paletta tároló

36 Maró megmunkáló cella HECKERT CWK sorozat

37 Cella emeletes palettatárral

38 Robotos kiszolgálás, gyártó cellák Készítette: Szakács Ibolya Megmunkáló központ humanoid robottal
