1 Üdvözöljük Önöket!

2

3 Kiindulási helyzet Új szabványok és rendelkezések érvényesek a fűtési rendszerek kialakítására: - DIN EN dinamikus felfűtési viselkedés - DIN EN épületek fűtési rendszerei - VDI 6030 hőkomfort - DIN energetikai értékelés, radiátorok hőhasznosítási tényezője Szigorúbb szigetelési előírások érvényesek az új és a felújított épületekre: - Csökken a hőszükséglet - Új anyagokat alkalmaznak Változó végfelhasználói és vásárlói szempontok - Az energiatakarékosság fontos szempont a vásárlási döntés során - A fűtés komfortérzetet is adjon

4 Következmények A DIN EN következményei: Dinamikus felfűtési viselkedés>> Ha valamely helyiségben a fűtés időnként szünetel, akkor a helyiség használójával egyeztetett felfűtési tényezőt kell megállapítani Következmény: A beépítendő fűtési teljesítményt a szükséges felfűtési teljesítménnyel növelni kell. Ez kedvezőtlenül befolyásolja a részterheléses üzemmódot, és ezáltal a radiátor sugárzóhő-arányát. A DIN EN következményei: -A fűtő-berendezések tervezését, szerelését és üzemeltetését egyetlen szabvány rendezi - A fűtő-felületek megállapításakor figyelembe kell venni egyrészt a helyiség-hőmérséklet szabályozására gyakorolt hatást, másrészt a komfortérzést.

5 Következmények A VDI 6030 szabvány következményei: - Az optimális komfortérzet sok sugárzó hővel érhető el - A radiátor csekély átfolyás (részleges terhelés) esetén is maximális sugárzási teljesítményt adjon le A DIN következményei: - A fűtőberendezés elemeinek energetikai hatékonyságát EnEV minősítési eljárás keretében hasznosítási tényezőkkel adják meg

6 Gyakorlati példa Lakószoba új épületben, vagy korszerűsített régi épületben, teljes szigetelés Felület: 31,5 m 2 1. ablak: 1,3 m 2 2. ablak: 1,3 m 2 1. bejárati ajtó: 2,3 m 2 2. bejárati ajtó: 2,3 m 2 Családi ház Épülettömeg: Fekvés: Légtömörség: Helyszín: Szabvány külső hőmérséklet: Évi átlaghőmérséklet: nehéz mérsékelt árnyékolás nagyon jó Metten (D) -18 o C 6,3 o C Lakószoba Felület: 31,5 m 2

7 Gyakorlati példa A helyiség hőigénye Frisslevegő felfűtési hőigény, Φ V : Transzmissziós hőigény, Φ T : Összes hőigény, Φ HL, Nettó : 508 W W W Radiátor-tervezés a DIN szerint Hőszükséglet, Φ HL, Nettó : További fűtési teljesítmény, Φ R,H : Szabvány szerinti terhelés, Φ HL : *) Ez az érték a következő feltételezéseken alapul: W 794 W W n= 0,5 l/h, újrafelfűtési idő = 2 h, hőmérséklet-csökkenés a fűtésszünet során = 2,2 K, épülettömeg nehéz >> ΦRH = 25,2 W/m2; ΦRH = Ai * ΦRH = 31,5 m2 * 25,2 W/m2 = 794 W Belső hőforrások Személyek Audió-TV Világítás Radiátor-tervezés a DIN szerint Hőszükséglet, Φ HL, Nettó : 200 W 400 W 180 W További fűtési teljesítmény, Φ R,H : Szabvány szerinti terhelés, Φ HL : W 794 W W Belső hőforrások Személyek 200 W (2 x 100 W) Audió-TV 400 W Világítás 180 W (3 x 60 W) Hőnyereség 780 W = Φ HL 31,5 %-a Szükséges hő, Φ erf. 902 W

8 Gyakorlati példa A radiátor üzemi pontja Hőterhelés, Φ HL Szükséges hő, Φ erf W 902 W Teljesítményarány Φ erf. / Φ HL 36% Tömegáram-arány, m erf. /m HL 15% A radiátornak az átfolyást kb. 15 %-ra kell csökkentenie Az átlagos felületi hőmérséklet jelentősen csökken A felhasználónak az a benyomása, hogy a radiátor nem üzemel Komfortérzet-csökkenés, hideg radiátor miatti reklamáció Hőteljesítmény, % A vízáram és a teljesítmény-leadás összefüggése ( típus) Tömegáram-arány, m erf. /m HL

9 A megoldás: párhuzamos helyett soros A többrétegű lapradiátorok elülső lapját a hátsó lemezzel sorba kapcsolják, és ezért először az elülső lapon áramlik át a víz Szokásos üzemmódban az elülső lemez teljesítménye elegendő, a hátsó lemez alig melegszik fel A teljesítményigény növekedtével meleg vizet kapnak a hátsó lemezek, és a nagy konvekciós teljesítményükkel elősegítik a helyiség gyors felfűtését

10 A felfűtési időszakok összehasonlítása Szokványos síkradiátor Therm X2 az elülső lemez gyorsabban reagál az elülső lemez hőmérséklete magasabb a felfűtési időszakban és stacionárius üzem esetén kisebb hőleadás a fal/ablak irányába Kb. 25 %-kal rövidebb felfűtési idő Idő (perc) 10 %-os tömegáramnál

11 Az átlagos felületi hőmérséklet összehasonlítása Példa:33-as típus, 600 / 1000 Előremenő hőmérséklet: kb. 50 C Idő (perc) Tömegáram (%) Átlagos felületi hőmérséklet ( C) 10 után kb. 40 kb után 20 után kb. 43 kb. 45 kb. 32 kb. 33 Kb. 100 %-kal magasabb sugárzási részarány Szokványos lapradiátor Therm X2 lapradiátor

12 Állandóan teljes komfortérzet A Therm X2 nagy sugárzó teljesítményével kompenzálja az ablakfelület hideg sugárzását Komfortérzet a radiátorok teljes és részleges terhelésénél! Összehasonlítás részleges terhelésnél Szokványos lapradiátor Részleges sugárzás-kiegyenlítés csökkent komfortérzet Therm X2 lapradiátor Teljes sugárzás-kiegyenlítés maximális komfortérzet

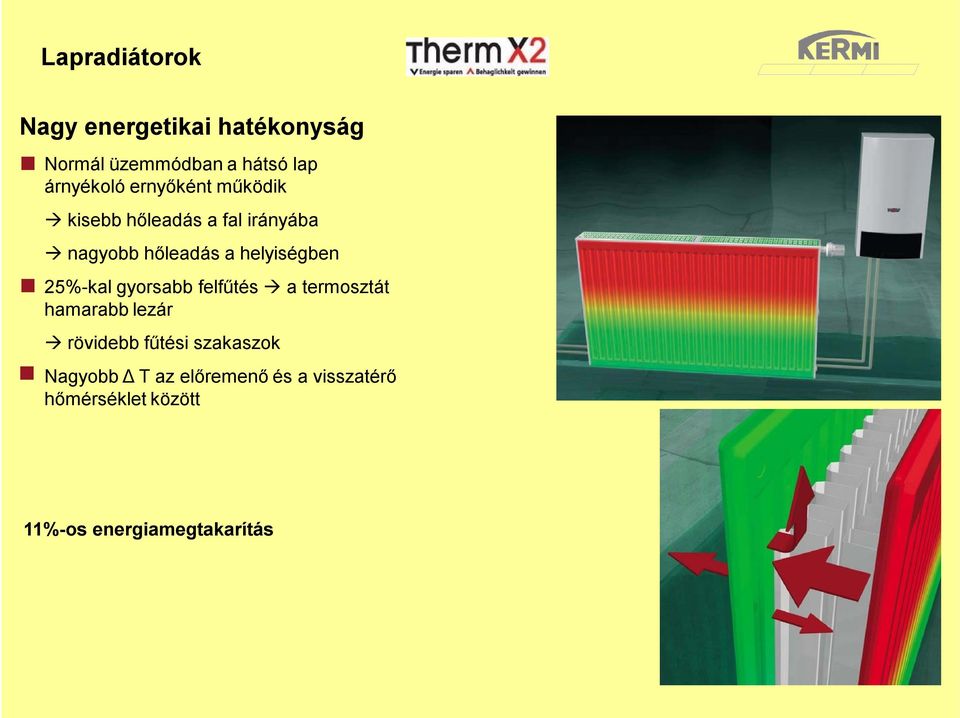

13 Nagy energetikai hatékonyság Normál üzemmódban a hátsó lap árnyékoló ernyőként működik kisebb hőleadás a fal irányába nagyobb hőleadás a helyiségben 25%-kal gyorsabb felfűtés a termosztát hamarabb lezár rövidebb fűtési szakaszok Nagyobb Δ T az előremenő és a visszatérő hőmérséklet között 11%-os energiamegtakarítás

14 A jövő radiátora: Therm X2 Optimális dinamikus viselkedés Maximális sugárzási teljesítmény a helyiségben minden üzemállapotban Kedvező viselkedés szokásos részterhelésnél Nagyobb energetikai hatásfok

15 Minősítés Ezen jelzés igazolja RAL Gütegemeinschaft Heizkörper aus Stahl e.v.tagságot E jel a garantált minőség és biztonság szimbóluma. Csak azok a lapradiátorok kapják meg, amelyek egy szigorúminőségellenőrzésnek vetik alá magukat Ha ezzel a jellel ellátott terméket vásárolnak, biztosak lehetnek abban, hogy minden számításba jövő DIN szabvány garantált E termékek gyártása állandó saját és semleges felügyelet alatt történik Minden 100-ik példányt roncsolásos anyagvizsgálatnak vetik alá ÉMI minősítés: ÉME A-733/2004 A leírt adatok pontosan egyeznek az adott radiátor adataival, ezt garantálja adeutsche Gütegemeinschaft Stahlradiatoren e.v.

16 A radiátorok kivitele és csatlakoztatása Típuskínálat: Típusok: 10/11/12 / 22 / 33 Magasság: 300 / 400 / 500 / 600 / 900 mm Hosszúság: mm (16 féle) Csatlakozási lehetőségek: Beépített szelepes: alsó jobb- vagy baloldali, illetve középső csatlakozás -2 x ¾ KM eurokónusz, alul -3 x ½ BM oldalt Kompakt: -4 x ½ BM oldalt Festés: Kermi fehér (RAL 9016-hoz hasonló), igény esetén más színek Gyárilag beállított k v-értékekkel szállított szelepgarnitúrák

17 Tekintsük át még egyszer! A Kermi Therm X2 radiátor a hagyományos lapradiátort több szempontból is felülmúlja Sokkal gyorsabban eléri a kívánt hőmérsékletet Kellemesebb hőérzet, mindenkor maximális kényelem A fűtés során jobban érvényesül a sugárzási hő Energiamegtakarítás, fűtési költség megtakarítás Kisebb hőveszteség a hideg fal, vagy az ablak irányába Több mint 40 éves gyártási tapasztalat a már ismert német precizitással A sima bevonattal ellátott elülső lemeztől a profillemezes külalakig, akár egyedi színválasztékkal is Zárt fűtési rendszerbe történő beépítés esetén 10 év szavatossági idő Széles méret- és típusválaszték Horganyozással és speciális festéssel is kezelt borítólemezek Minden egyes fűtőtest tömítettségének egyedi ellenőrzése Gyárilag előbeállított szabályozószelep által ideális hidraulikai kapcsolat a fűtéstechnikai rendszerben A fűtési rendszer szivattyúinak energiafelhasználása kb. 20%-kal csökkenthető Szerelést biztosító csomagolás a szennyeződések és sérülések kivédésére

18 Importőr: Plan Kereskedelmi Zrt 6000 Kecskemét, Kuruc krt Köszönöm a figyelmüket!
