1 GC Fűtéstechnika GIENGER - Épületgépészet felsőfokon CosmoCELL KOMBI puffer tároló Tartály a tartályban kivitel - KOMBI 2 (1 hőcserélős) - KOMBI 3 (2 hőcserélős) 09

2 CosmoCELL KOMBI puffer tároló Hőtermelés Gázkazán KOMBI PUFFER TÁROLÓ Felhasználás Melegvíz Napkollektor Vízteres kandalló Radiátor fűtés Vegyes kazán Padlós fűtés Hőszivattyú Műszaki információ A kombi tároló egyesíti a klasszikus fűtési puffer tárolót a használati melegvíz tárolóval. A kombináció révén kevesebb helyet foglal és a hőveszteség is lecsökken. A beépített tároló szénacélból készült Polywarm bevonattal. Ez a bevonat egy különleges műgyanta keverék, melyet a tartály gyártó cég fejlesztett ki. A hőtágulásból eredő hossz és térfogat változásokat rugalmasan tudja követni ezért kevesebb a belső tartály felületi meghibásodáa. Felhasználás A kombi tároló zárt fűtési rendszerre használható egy vagy több hőtermelő mint olaj-, gázkazán, fatüzelésű kazán, hőszivattyú hőenergiáinak egyesítésére. A napkollektor rendszerhez 1 vagy 2 nagyfelületű hőcserélő áll rendel-kezésre. Szigetelés Polyuretán lágyszivacs 100mm vastagsában, hőátbocsá-tási tényező 0,038 W/m2K Hőcserélők 1 vagy 2 db behegesztett szénacél csőből készült nagyfelületű hőcserélő Külső burkolat Műbör burkolat ezüst szürke színben, kompletten a kemény műanyag tetőburkolattal és karima fedéssel. Katódvédelem A használati melegvíz tárolóban egy magnézium anód van a felső karimába becsavarva. Az anód cserélhető és tanácsos minden második évben megvizsgálni. Garancia tárolóra 2év, Használati melegvíz tárolóra 5 év Gépkönyvben leírt beépítési feltételeknek megfelelően! Figyelem! A feltöltési sorrendnél először a használati víztárolót (V2) kell feltölteni és utána a puffer tárolót (V1), hogy a puffer tároló nyomása ne lépje túl a megengedett mértéket. 2

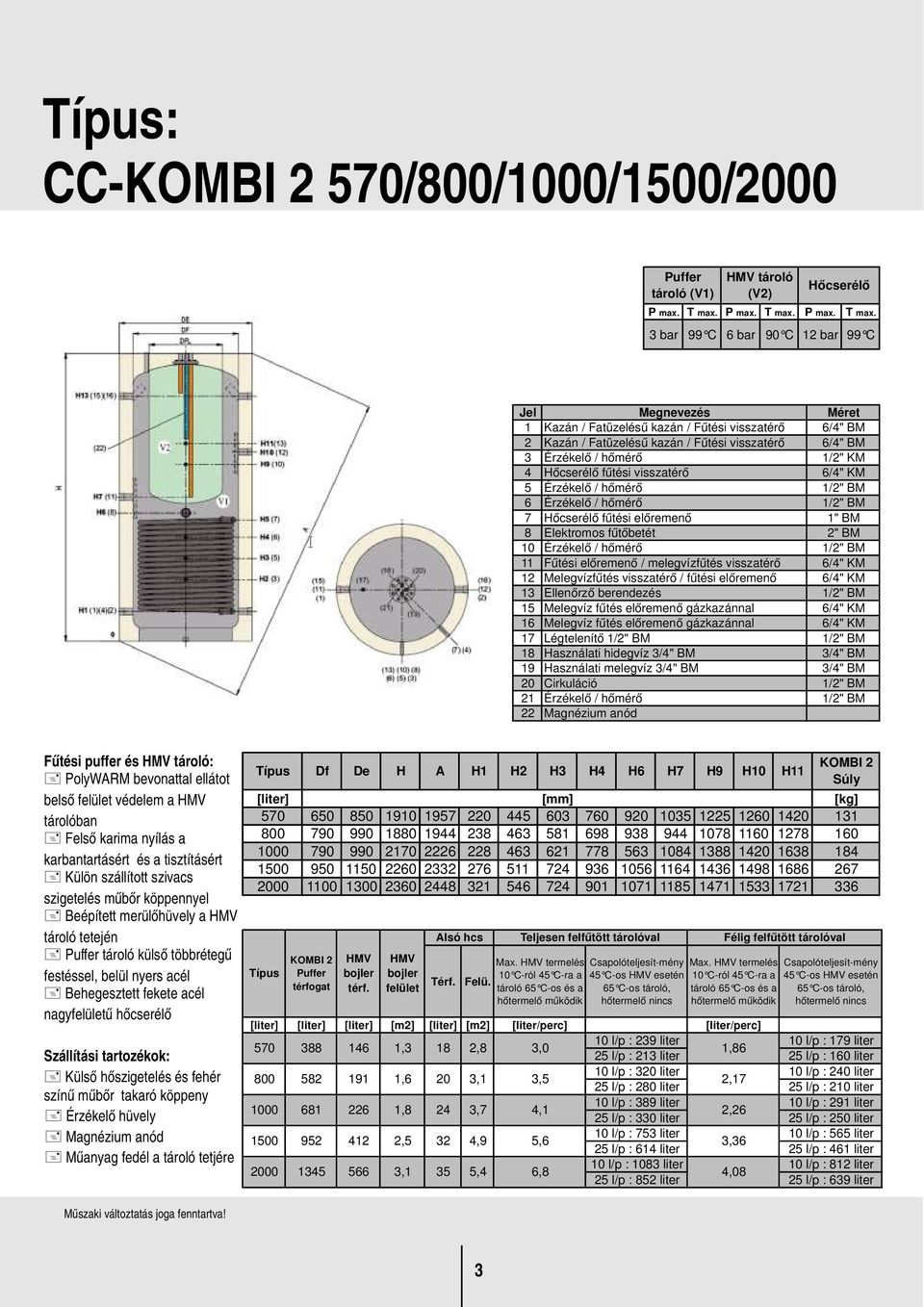

3 Típus: CC-KOMBI 2 570/800/1000/1500/00 tároló (V1) tároló (V2) Hőcserélő P max. T max. P max. T max. P max. T max. 3 bar 99 C 6 bar 90 C 12 bar 99 C Jel Megnevezés Méret 1 Kazán / Fatüzelésű kazán / Fűtési visszatérő 6/4" BM 2 Kazán / Fatüzelésű kazán / Fűtési visszatérő 6/4" BM 3 Érzékelő / hőmérő 1/2" KM 4 Hőcserélő fűtési visszatérő 6/4" KM 5 Érzékelő / hőmérő 1/2" BM 6 Érzékelő / hőmérő 1/2" BM 7 Hőcserélő fűtési előremenő 1" BM 8 Elektromos fűtőbetét 2" BM 10 Érzékelő / hőmérő 1/2" BM 11 Fűtési előremenő / melegvízfűtés visszatérő 6/4" KM 12 Melegvízfűtés visszatérő / fűtési előremenő 6/4" KM 13 Ellenőrző berendezés 1/2" BM 15 Melegvíz fűtés előremenő gázkazánnal 6/4" KM 16 Melegvíz fűtés előremenő gázkazánnal 6/4" KM 17 Légtelenítő 1/2" BM 1/2" BM 18 Használati hidegvíz 3/4" BM 3/4" BM 19 Használati melegvíz 3/4" BM 3/4" BM Cirkuláció 1/2" BM 21 Érzékelő / hőmérő 1/2" BM 22 Magnézium anód Fűtési puffer és tároló: PolyWARM bevonattal ellátot belső felület védelem a tárolóban Felső karima nyílás a karbantartásért és a tisztításért Külön szállított szivacs szigetelés műbőr köppennyel Beépített merülőhüvely a tároló tetején tároló külső többrétegű festéssel, belül nyers acél Behegesztett fekete acél nagyfelületű hőcserélő Szállítási tartozékok: Külső hőszigetelés és fehér színű műbőr takaró köppeny Érzékelő hüvely Magnézium anód Műanyag fedél a tároló tetjére Típus Df De H A H1 H2 H3 H4 H6 H7 H9 H10 [mm] [kg] Típus KOMBI 2 térfogat térf. felület Alsó hcs Térf. Felü. Teljesen felfűtött tárolóval Max. termelés 10 C-ról 45 C-ra a tároló 65 C-os és a hőtermelő működik Csapolóteljesít-mény 45 C-os esetén 65 C-os tároló, Félig felfűtött tárolóval Max. termelés 10 C-ról 45 C-ra a tároló 65 C-os és a hőtermelő működik KOMBI 2 Súly Csapolóteljesít-mény 45 C-os esetén 65 C-os tároló, ,3 1,6 1,8 2, ,8 3,7 4,9 5,4 3,0 5,6 6,8 10 l/p : 239 liter 10 l/p : 179 liter 1,86 25 l/p : 213 liter 25 l/p : 160 liter 10 l/p : 3 liter 10 l/p : 240 liter 2,17 25 l/p : 280 liter 25 l/p : 210 liter 10 l/p : 389 liter 10 l/p : 291 liter 2,26 25 l/p : 330 liter 25 l/p : 250 liter 10 l/p : 753 liter 10 l/p : 565 liter 3,36 25 l/p : 614 liter 25 l/p : 461 liter 10 l/p : 1083 liter 10 l/p : 812 liter 4,08 25 l/p : 852 liter 25 l/p : 639 liter H11 Műszaki változtatás joga fenntartva! 3

4 Típus: CC-KOMBI 3 570/800/1000/1500/00 tároló (V1) tároló (V2) Hőcserélő P max. T max. P max. T max. P max. T max. 3 bar 99 C 6 bar 90 C 12 bar 99 C Jel Megnevezés Méret 1 Kazán / Fatüzelésű kazán / Fűtési visszatérő 6/4" BM 2 Kazán / Fatüzelésű kazán / Fűtési visszatérő 6/4" BM 3 Érzékelő / hőmérő 1/2" KM 4 Hőcserélő fűtési visszatérő 6/4" KM 5 Érzékelő / hőmérő 1/2" BM 6 Érzékelő / hőmérő 1/2" BM 7 Hőcserélő fűtési előremenő 1" BM 8 Elektromos fűtőbetét 2" BM 10 Érzékelő / hőmérő 1/2" BM 11 Fűtési előremenő / melegvízfűtés visszatérő 6/4" KM 12 Melegvízfűtés visszatérő / fűtési előremenő 6/4" KM 13 Ellenőrző berendezés 1/2" BM 15 Melegvíz fűtés előremenő gázkazánnal 6/4" KM 16 Melegvíz fűtés előremenő gázkazánnal 6/4" KM 17 Légtelenítő 1/2" BM 1/2" BM 18 Használati hidegvíz 3/4" BM 3/4" BM 19 Használati melegvíz 3/4" BM 3/4" BM Cirkuláció 1/2" BM 21 Érzékelő / hőmérő 1/2" BM 22 Magnézium anód Fűtési puffer és tároló: PolyWARM bevonattal ellátot belső felület védelem a tárolóban Felső karima nyílás a karbantartásért és a tisztításért Külön szállított szivacs szigetelés műbőr köppennyel Beépített merülőhüvely a tároló tetején tároló külső többrétegű festéssel, belül nyers acél 2 db behegesztett fekete acél nagyfelületű hőcserélő Szállítási tartozékok: Külső hőszigetelés és fehér színű műbőr takaró köppeny Érzékelő hüvely Magnézium anód Műanyag fedél a tároló tetjére Típus Df De H A H1 H2 H3 H4 H6 H7 H9 H10 H11 KOMBI 3 Súly [mm] [kg] Típus KOMBI 3 térfogat térf. felület Alsó hcs Felső hcs Térf. Felü. Térf. Felü. Teljesen felfűtött tárolóval Max. termelés 10 C-ról 45 C-ra a tároló 65 C-os és a hőtermelő működik Csapolóteljesítmény 45 C-os esetén 65 Cos tároló, Félig felfűtött tárolóval Max. termelés 10 Cról 45 C-ra a tároló 65 C-os és a hőtermelő működik Csapolóteljesítmény 45 C-os esetén 65 Cos tároló, ,3 1,6 1,8 2, ,8 3,7 4,9 5, ,9 2,4 3,0 5,6 6,8 10 l/p : 239 liter 10 l/p : 179 liter 1,86 25 l/p : 213 liter 25 l/p : 160 liter 10 l/p : 3 liter 10 l/p : 240 liter 2,17 25 l/p : 280 liter 25 l/p : 210 liter 10 l/p : 389 liter 10 l/p : 291 liter 2,26 25 l/p : 330 liter 25 l/p : 250 liter 10 l/p : 753 liter 10 l/p : 565 liter 3,36 25 l/p : 614 liter 25 l/p : 461 liter 10 l/p : 1083 liter 10 l/p : 812 liter 4,08 25 l/p : 852 liter 25 l/p : 639 liter Műszaki változtatás joga fenntartva! 4

5 GIENGER Épületgépész Nagykereskedelem Az igazi partneri viszony jegyében A mi hozzájárulásunk a sikeres együtt működéshez ezt jelenti: Kompetencia, partneri viszony és az értékesítési útvonal abszolút tisztelete! A GIENGER partnerei közösen és rugalmasan dolgoznak, mindegyik önálló vállalatként inteligens együttműködésben. Csaknem mindenütt az Ön személyes szolgálatára áll a piros-sárga négyszög, az igazi partneri kapcsolat jele. Kizárólag ellenőrzött termékek - gyakran kizárólagos értékesítési joggal - rövid szállítási határidők és aktív támogatásunk a szakemberek részére világosan tükrözik célunkat: a legjobbnak lenni az iparágban. A fogyasztó elégedettségét eközben mindig szem előtt tartjuk. Ezért csak szakosodott cégen keresztűl szállítunk, és javasoljuk a szakember által történő beszerelést. Csak ez nyújt garanciát a kiváló minőségű termékek tökéletes Ipar Termék & Minőség Fogyasztó Elégedettség Szakmai cég Tanácsadás és szerelés Műszaki, gyártási, ár és modell változtatási jog fenntartva! A nyomtatási színek a valóságtól eltérhetnek! Termék választékunk nagyobb mint a raktárunk. A prospektuban ábrázolt termékek részben kapható, részben megrendelhető rövid idejű szállítással.
