1 7. EaSzámítási eljárások folyt. Lámpatestek BME_VIK 1

2 Ismétlés 1. (3. gyakorlat) Számítási eljárások Hatásfok módszerek: jellemző reflexiójú terek esetén. Alap E definíciós egyenlete. Pont módszer: jellemzően reflexió mentes tereknél. Alap a távolság törvény Gépi-számítások BME_VIK 2

3 Ismétlés 2. Belső tér esetén a szükséges fényáram ill. lámpatest darabszám: Φ = p * E * A n n = p * E n * A η *η R L η R *ηη L * Φ L Becslések! η η = η R L v BME_VIK 3

4 Ismétlés 3. Tervezési tényező beltéren: p = E E 0 = m Avulási tényező: 1 MF E 0 =kezdeti érték E m =karbantartási érték MF=RSFM*LLMF*LMF*LSF RSFM=RoomSurfaceMaintenanceFactor(helyiség avulási tényezője) LLMF=LampLuminanceMaintenaceFactor(fényforrás avulási tényezője) LMF=LuminaireMaintenanceFactor(lámpatest avulási tényezője) LSF=Lamp Survival Factor(fényforrás túlélési tényezője) Ld. még CIE BME_VIK 4

érték MF=RSFM*LLMF*LMF*LSF RSFM=RoomSurfaceMaintenanceFactor(helyiség avulási tényezője)

5 Avulási tényező kültéren: MF = a karbantartás előtti legkisebb érték / újkori érték ahol LLMF = a fényforrás avulási tényezője LSF = a fényforrás túlélési tényezője LMF = a lámpatest avulási tényezője *SMF = az útfelület avulási tényezője, ahol helyénvaló (pl. gyalogos közlekedési zónák) Ld. Még CIE 154: BME_VIK 5

tényezője LMF = a lámpatest avulási tényezője *SMF = az útfelület avulási

6 A karbantartási folyamat hatása Forrás: CIE 154-es publikáció BME_VIK 6

7 Forrás: CIE 154-es publikáció BME_VIK 7

8 Forrás: CIE 154-es publikáció BME_VIK 8

9 Szennyezettség foka: kicsi:<150 µg/m 3 Közepes : <600 µg/m 3 Nagy:ködös, füstös területek Forrás: CIE 154-es publikáció BME_VIK 9

10 Működési időkre példák Forrás: CIE 154-es publikáció BME_VIK 10

11 Gépi számítások Hatásfok módszerek Pontmódszer Interflexiós módszer Példa: 5 x 6 x 3m helyiség esetén 1 x1 m hálópont kijelölése 94 pontot jelent! Reflexió figyelembe vétele: 1 szeres reflexió esetén 1 lpt 8742 pont! BME_VIK 11

12 Számítások hibái, Metodikai hibák Reflexió hiba=(pontos-számított)/pontos Hatásfok módszernél: ha ρ= 0,5 akkor egyszeres reflexió esetén 50 %; 5-szörös reflexió esetén 1,5625 %! Előbbi példa szerint ez közel pont! 1 lpt esetén!!! BME_VIK 12

akkor egyszeres reflexió esetén 50 %; 5-szörös reflexió esetén

13 Metodikai hiba nem pontszerű ff esetén l h h/l H % BME_VIK 13

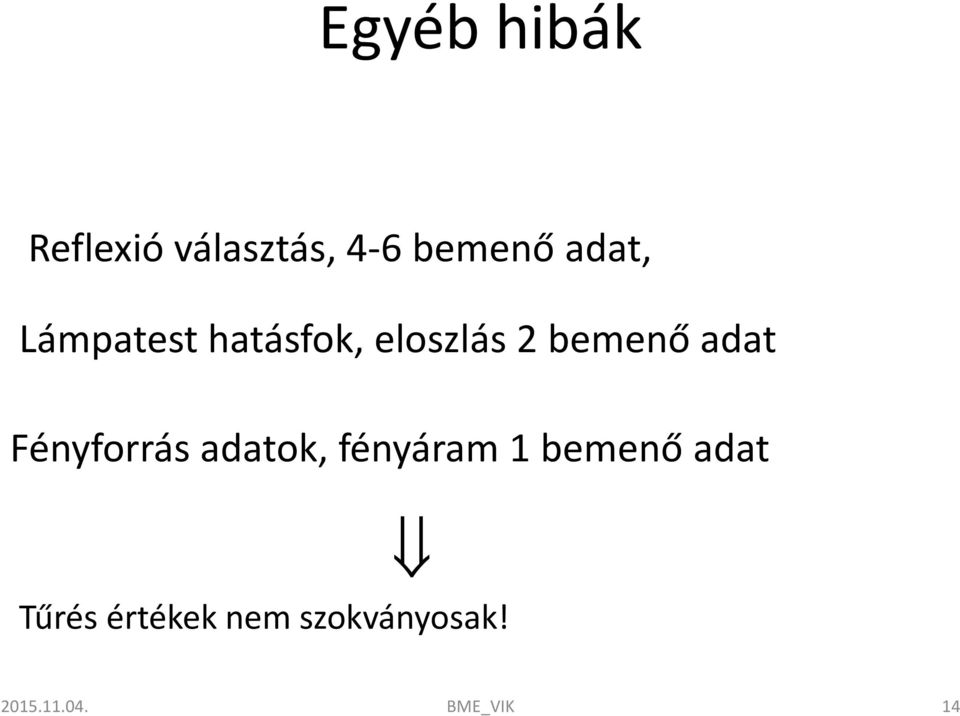

14 Egyéb hibák Reflexió választás, 4-6 bemenő adat, Lámpatest hatásfok, eloszlás 2 bemenő adat Fényforrás adatok, fényáram 1 bemenő adat Tűrés értékek nem szokványosak! BME_VIK 14

15 Lámpatestek Esztergomi Ferenc és Schwarcz Péter diáinak felhasználásával BME_VIK 15

16 Lámpatestek Lámpatest definíciója Lámpatest jellemzők fényeloszlás hatásfok Védettségek: IP érintésvédelem jelölések Vizsgálatok (következő gyakorlaton) BME_VIK 16

17 Lámpatest definíció: az a szerkezet, amely biztosítja a fényforrás fényének elosztását, szűrését, szórását, átalakítását és egyúttal megoldja a hálózati csatlakozás és mechanikai tartás, védelem problémáját is. Világítótest: a lámpatest és fényforrás együtt. MSZ EN Lámpatestek. 1. rész: Általánoskövetelményekés vizsgálatok (IEC :2008, modositva) BME_VIK 17

tartás, védelem problémáját is. Világítótest: a lámpatest és fényforrás együtt.

18 Csoportosítás Fényforrás szerint Alkalmazás helye szerint belsőtér: kommunális középületek ipari szabadtér: köz- és közlekedés világítás sport világítás ipari világítás díszvilágítás BME_VIK 18

szabadtér: köz- és közlekedés világítás sport

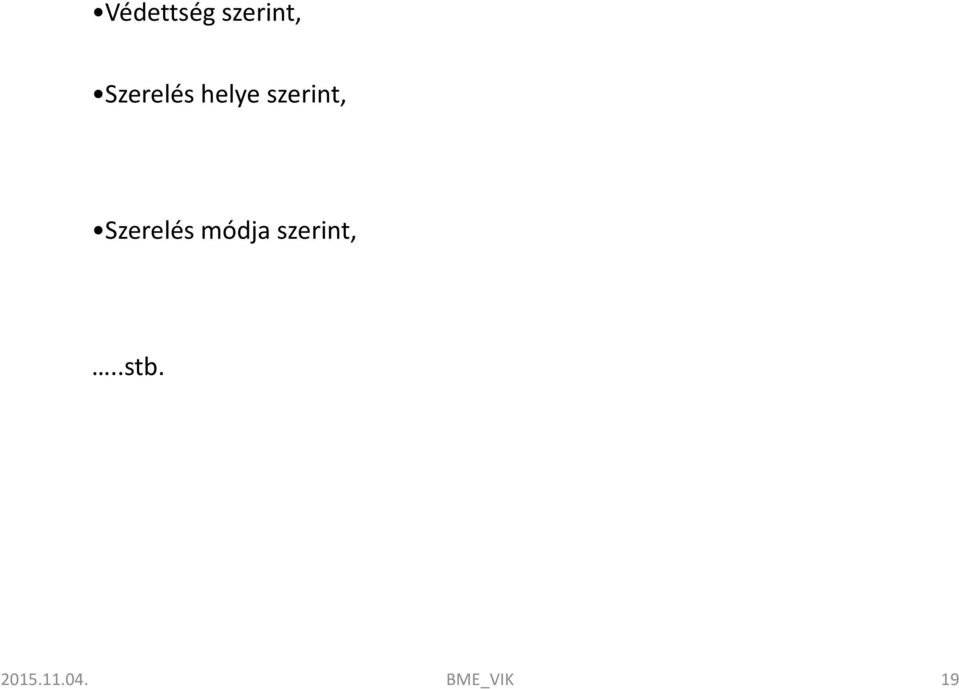

19 Védettség szerint, Szerelés helye szerint, Szerelés módja szerint,..stb BME_VIK 19

20 A lámpatest főbb részei BME_VIK 20

21 Lámpatest részei Szerelvénytér Előtét Gyújtó Kondenzátor Kismegszakító BME_VIK 21

22 Fényeloszlás BME_VIK 22

23 Schwarcz Péter előadásából BME_VIK 23

24 Fényeloszlás felvétele 1. Optikai tengely = y tengely BME_VIK 24

25 1. Optikai tengely =x BME_VIK 25

26 1. Optikai tengely = z BME_VIK 26

27 Schwarcz Péter előadásából BME_VIK 27

28 Hatásfok Optikai hatásfok=lámpatestből kilépő fényáram / lámpatestben működő összes fényáram Itt névleges fényárammal Fénytechnikai hatásfok= Lámpatestből kilépő fényáram / referencia fényforrás fényárama Itt a referencia fényforrás lpt kívül mérve referencia körülmények között BME_VIK 28

29 VÉDETTSÉGI CÉL Fő környezeti behatások: Rezgések UV Hő Ember Porbehatolás IP.. Nedvességbehatolás IP.. Villamos, mágneses, sztatikus hatások BME_VIK 29

30 SZABVÁNYKÖVETELMÉNYEK Megfelelőség (CE) MSZ EN BME_VIK 30

31 MECHANIKAI JELLEMZŐK Valamennyi elem biztonságos rögzítése Környezetállóság biztosítása Fémek- korrózióvédelem Műanyagok- öregedés, törés, melegedés BME_VIK 31

32 VILLAMOS JELLEMZŐK Névleges villamos paraméterek melletti működés Élet és vagyonbiztonság Szigetelések biztonságossága Megérintés elleni védelem Szabványkövetelmények BME_VIK 32

33 Védettségek IP XX Az első számjegy a mechanikai behatás elleni védettséget jelzi A második számjegy a víz behatolása elleni védettséget jelzi I International P Protection 0 Védelem nélküli kivitel 0 Védelem nélküli kivitel 1 >50 mm átmérőjű testek behatolása ellen védett 1 Csepegő víz ellen védett 2 >12 mm átmérőjű testek behatolása ellen védett os eső ellen védett MSZ EN Villamos gyártmányok burkolatai által nyújtott védettségi fokozatok 3 >2,5 mm átmérőjű testek behatolása ellen védett os freccsenő víz behatolása ellen védett 4 >1 1 mm átmérőjű testek 4 Freccsenő víz behatolása ellen védett behatolása ellen védett 5 Por ellen védett (1) 5 Vízsugár behatolása ellen védett 6 Por behatolása ellen védett 6 Nagynyomású vízsugár behatolása ellen védett, Viharos tenger, (víz még nyomokban sem lehet a belsőtérben) Vízbemerítés esetén vízbehatolása ellen védett Tartósan vízbemerített üzem esetén vízbehatolás ellen védett BME_VIK 33

34 IP védettség (International Protection) Szilárdtest behatolás elleni védelem Nedvesség behatolás elleni védelem IP X3 IP 5X IP X4 IP X5 IP 6X IP X7 IP X BME_VIK 34

35 BME_VIK 35

36 Villamos védettség: I. Érintésvédelmi osztály normál használat, fényforrás, gyújtócsere (akkor is ha szerszámmal) Kivétel: Edison-foglalat II. Érintésvédelmi osztály Alapszigetelésű részek fényforrás cserekor megérinthetők lehetnek Lámpacserekor levett üvegbura nem számít kiegészítő szigetelésnek! III. Érintésvédelmi osztály Csak biztonsági transzformátor!!! BME_VIK 36

37 HŐTECHNIKAI JELLEMZŐK Működés közben egyik alkatrész hőmérséklete sem lépi túl a megengedett értéket Szabványkövetelmények Megengedett értékek túllépése esetén??? BME_VIK 37

38 SZERELHETŐSÉG KARBANTARTHATÓSÁG Lehetőleg soha, illetve kizárólag fényforráscsere Lehetőleg szerszám nélkül Lehetőleg pillanatok alatt BME_VIK 38

39 SZERELŐVÉDELEM Nyitáskor automatikus feszültség leválasztás Biztosítónál kétsarkú megszakítás BME_VIK 39

40 A BERENDEZÉS ÁLTAL OKOZOTT KÖRNYEZETI HATÁSOK Fotobiológiai hatás Villamos visszahatások Elektromágneses hatások Fényszennyezés BME_VIK 40

41 FÉNYSZENNYEZÉS Egy lehetséges megfogalmazása a fényszennyezésnek: A mesterséges fényforrásokból származó bármilyen fény, amely kívül jut azon a területen, ahova szánták, különös tekintettel azokra az esetekre, amikor a fény a horizont síkja fölé irányul BME_VIK 41

42 BME_VIK 42

43 Síkbura alkalmazása BME_VIK 43

44 BME_VIK 44

45 Megvilágított felület és lpt minimális távolsága Hideg tükrös ff tilalma Közönségesen gyúlékony felületre szerelhető Kedvezőtlen körülmények közötti alkalmazásra Hőálló vezeték (csatlakozó, belső, összekötő) BME_VIK 45

46 Kommunális hulladékba nem tehető Lpt külső gyújtós lámpához Lpt belső gyújtós lámpához Lpt tetőtükrös lámpához BME_VIK 46

47 Energiahatékonyság Főleg fényforrásnál, de minden villamos készülékre, villamos alkatrészekre is (előtét, gyújtó, stb.) MSZ EN : A, B, C, D, (E); A legkedvezőbb, (E) legkedvezőtlenebb. D osztályú lámpatest nem gyártható C osztály 2005-től nem gyártható BME_VIK 47

48 Schwarcz Péter előadásából BME_VIK 48

49 BME_VIK 49

50 CE jelölés ENEC= European Norms Electrical Certification A gyártó állítása szerint megfelel az európai normáknak. EU szabványoknak megfelelő villamos tanúsítás de nincs mögötte mérés! Nem minőséget, csak biztonságot jelent. Feltétele, hogy a gyártó rendelkezzen ISO minősítéssel BME_VIK 50
