MODERN MEGKÖZELÍTÉS A RÉSZLEGES KISÜLÉS KÜLÖNBÖZETI MÉRÉSÉNEK DIAGNOSZTIKÁJÁHOZ
|
|
- Márk Bodnár
- 8 évvel ezelőtt
- Látták:
Átírás
1 MODERN MEGKÖZELÍTÉS A RÉSZLEGES KISÜLÉS KÜLÖNBÖZETI MÉRÉSÉNEK DIAGNOSZTIKÁJÁHOZ DIAGNOSZTIKA KONFERENCIA, SIKONDA Sauer Máriusz / Sebastian Absenger október 29.

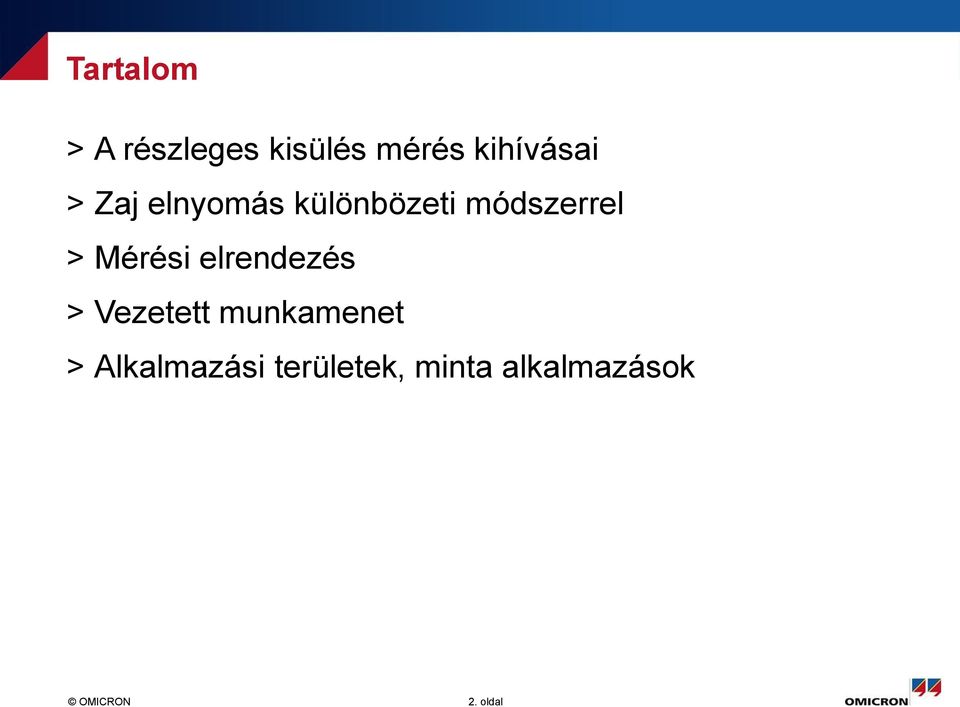

2 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 2. oldal
3 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 3. oldal

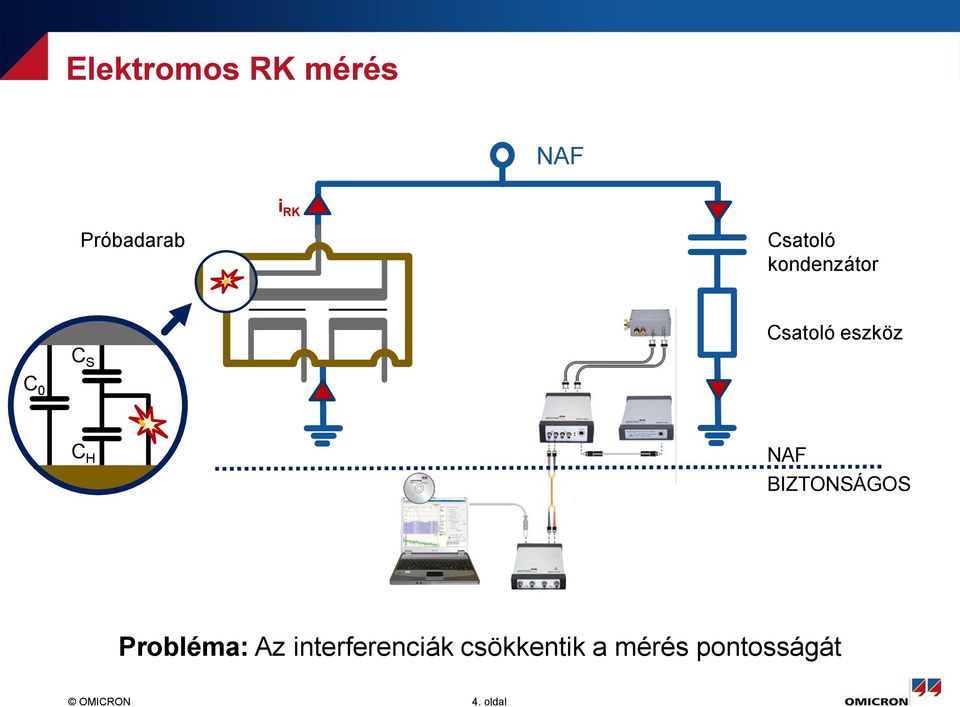

4 Elektromos RK mérés NAF i RK Próbadarab Csatoló kondenzátor Csatoló eszköz C S C 0 C H NAF BIZTONSÁGOS Probléma: Az interferenciák csökkentik a mérés pontosságát 4. oldal
5 Zajcsökkentő módszerek > Zavarforrás kikapcsolása > Vizsgálat árnyékolt térben > Szűrés nagyfrekvenciás sávszűrő > Zavarmentes frekv.sáv kiválasztás > Gating: hw v. sw. jelkitakarás > RK leválasztás 3CFRD (frekv.) / 3PARD (3 mérőhely) módszerrel > Különbözeti mérés (Mérőhíd vagy IEC60270 néven) 5. oldal
6 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 6. oldal
7 Különbözeti RK mérési módszer > A különbözeti módszer a RK mérés kezdete óta ismert > Kreuger disszertációja jövőbemutató munka volt: KREUGER, Frederik Hendrik: Detection and location of discharges In particular in plastic-insulated high-voltage cables. Technische Hogeschool te Delft 1961, Dissertation > A híd elrendezés az IEC ben javasolt alapkapcsolás 7. oldal

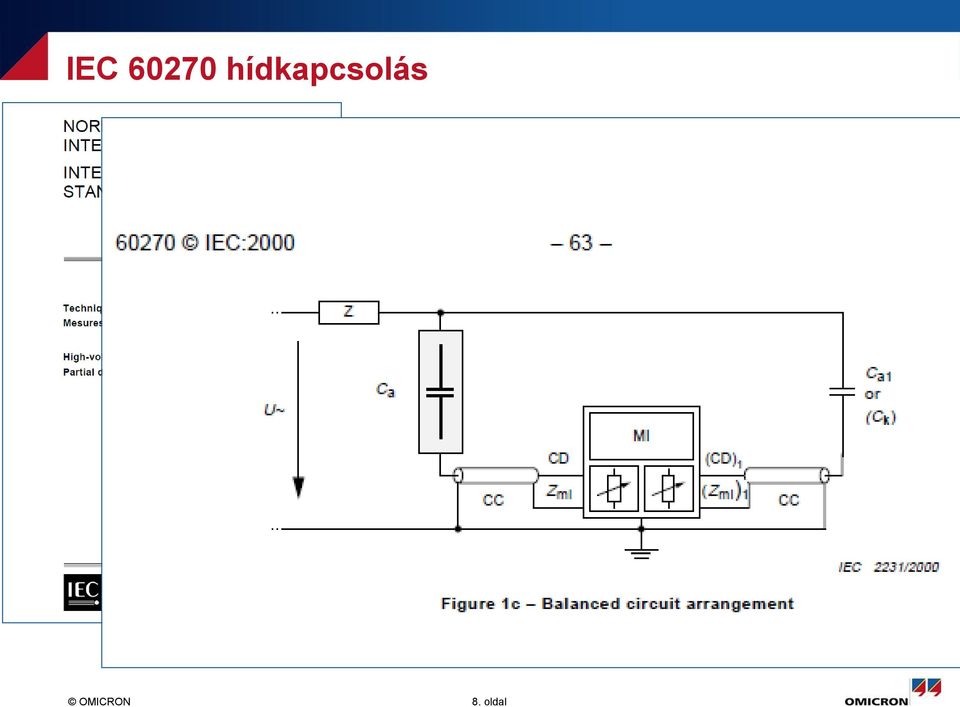

8 IEC hídkapcsolás 8. oldal
9 A különbözeti RK mérés elve Kiegyenlítetlen állapot U DIFF = U CD1 U CD2 C Pt > C cs i zavar i RK Próbatárgy (Pt) C csatoló t U DIFF t U CD1 csatoló eszköz mérőimpedancia U CD2 t Probléma: a zavarok az ágak impedanciájának megfelelően oszlanak meg 9. oldal
10 A különbözeti RK mérés elve Kiegyenlített állapot U DIFF = U CD1 U CD2 C Pt > C cs i zavar i RK Pt 1 C cs /Pt 2 t U DIFF t U CD1 U CD2 t MBB1: 1:13 arány egyenlíthető ki 10. oldal
11 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 11. oldal
12 Mérési elrendezés A RK jel és a szinkronozó fesz (V) normál csatoló készülékkel (CD) leválasztva A RK jelek számítógép vezérelt kiegyenlíthető hídkapcsolással lesznek beszabályozva és kivonva (balanceable measuring bridge: MBB) Az MBB kimenő jele kerül a RK mérőre (PD measuring system: PDMS) Kétirányú adatáramlás az MBB és a PDMS vezérlő szoftver között A teljes mérési elrendezés a NAF potenciálon valósítható meg 12. oldal

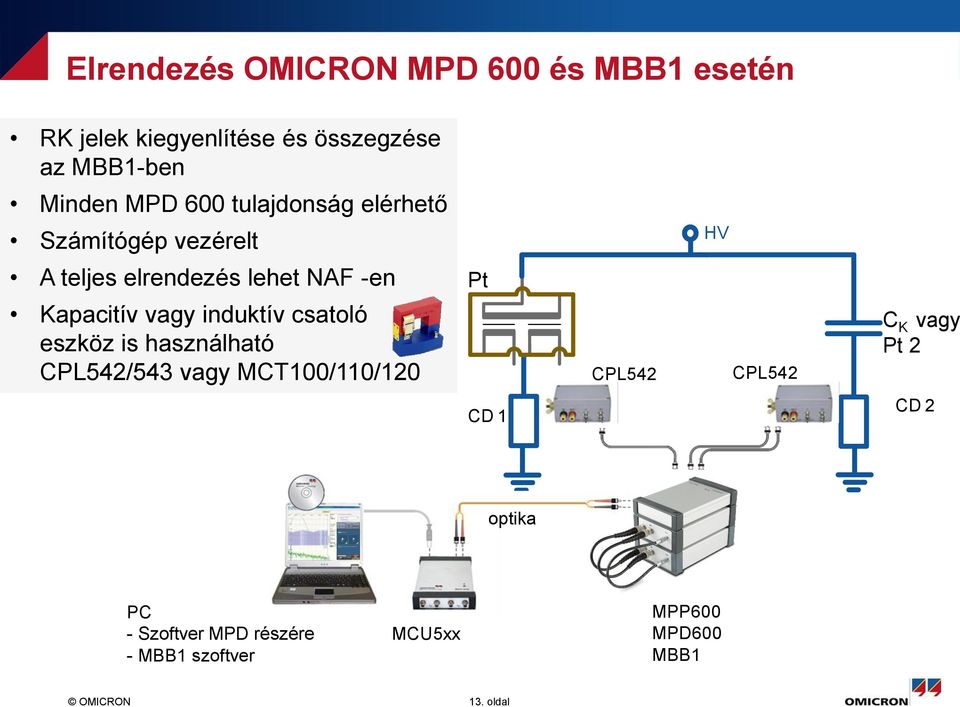

13 Elrendezés OMICRON MPD 600 és MBB1 esetén RK jelek kiegyenlítése és összegzése az MBB1-ben Minden MPD 600 tulajdonság elérhető Számítógép vezérelt HV A teljes elrendezés lehet NAF -en Pt Kapacitív vagy induktív csatoló eszköz is használható CPL542/543 vagy MCT100/110/120 CPL542 CPL542 C K vagy Pt 2 CD 1 CD 2 optika PC - Szoftver MPD részére - MBB1 szoftver MCU5xx MPP600 MPD600 MBB1 13. oldal
14 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 14. oldal

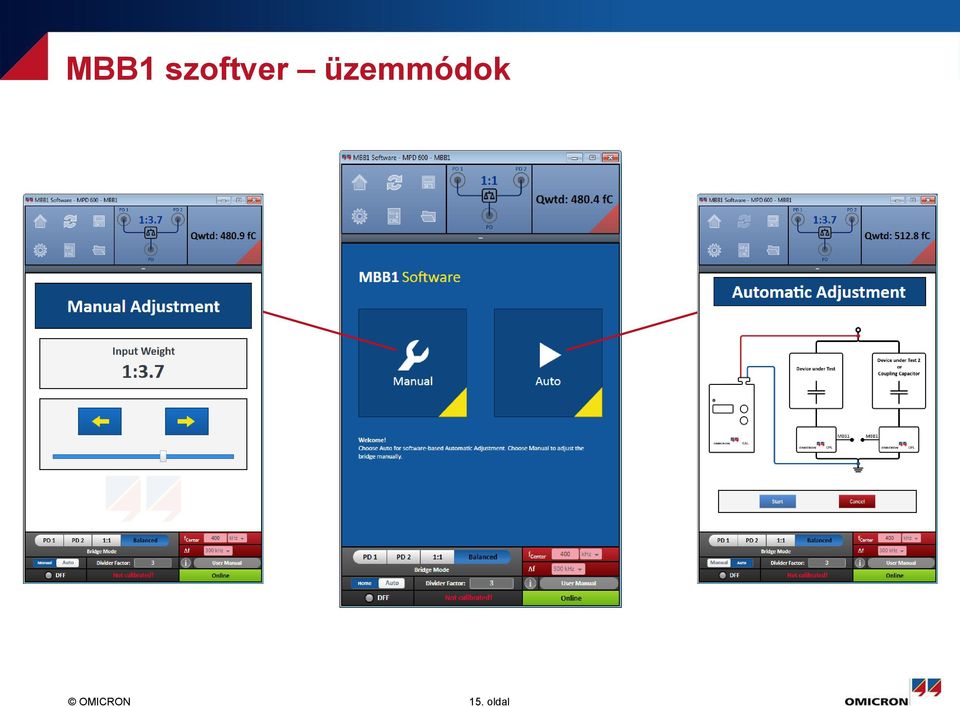

15 MBB1 szoftver üzemmódok 15. oldal

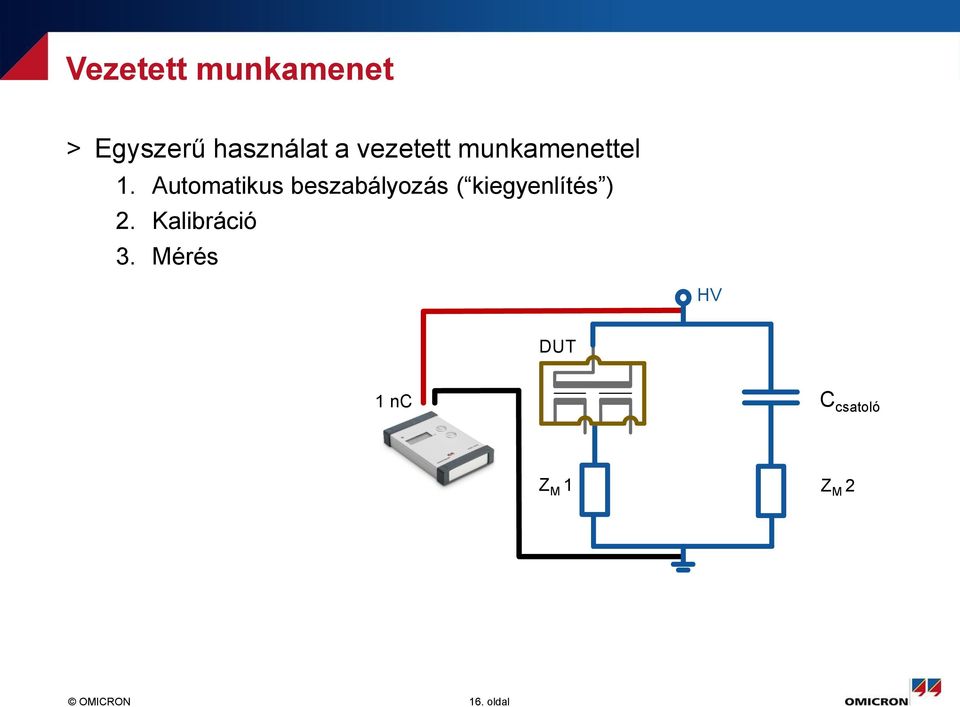

16 Vezetett munkamenet > Egyszerű használat a vezetett munkamenettel 1. Automatikus beszabályozás ( kiegyenlítés ) 2. Kalibráció 3. Mérés HV DUT 1 nc C csatoló Z M 1 Z M oldal
17 Vezetett munkamenet automatikus beszabályozás > Töltés kalibrátor használata a közös módú jelforrásként a kiegyenlítéshez HV DUT 1 nc Z M oldal

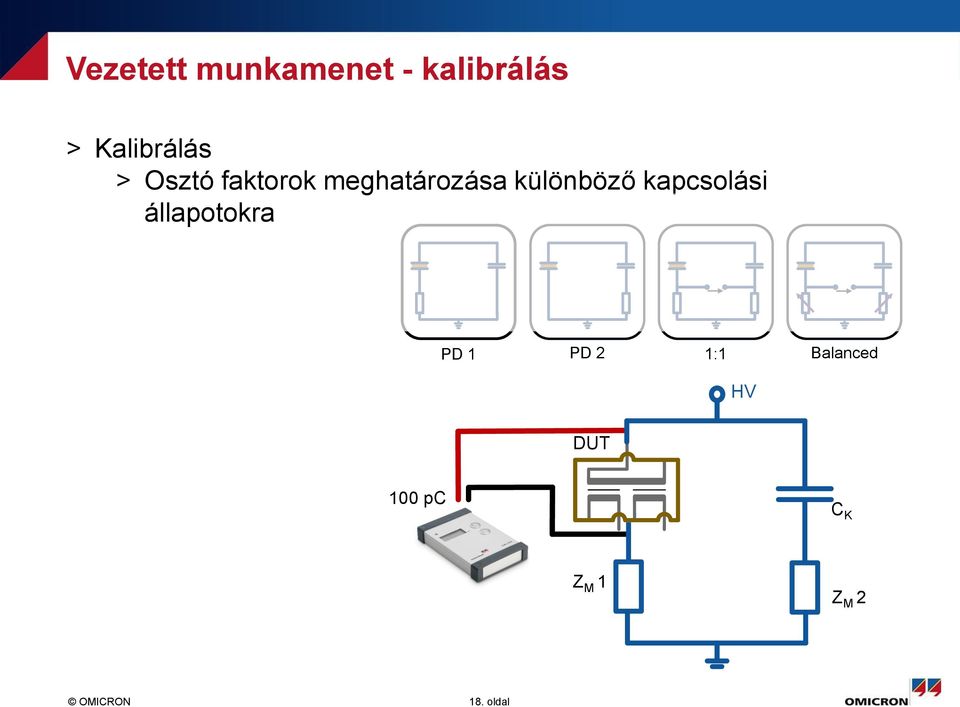

18 Vezetett munkamenet - kalibrálás > Kalibrálás > Osztó faktorok meghatározása különböző kapcsolási állapotokra PD 1 PD 2 1:1 Balanced HV DUT 100 pc C K Z M 1 Z M oldal

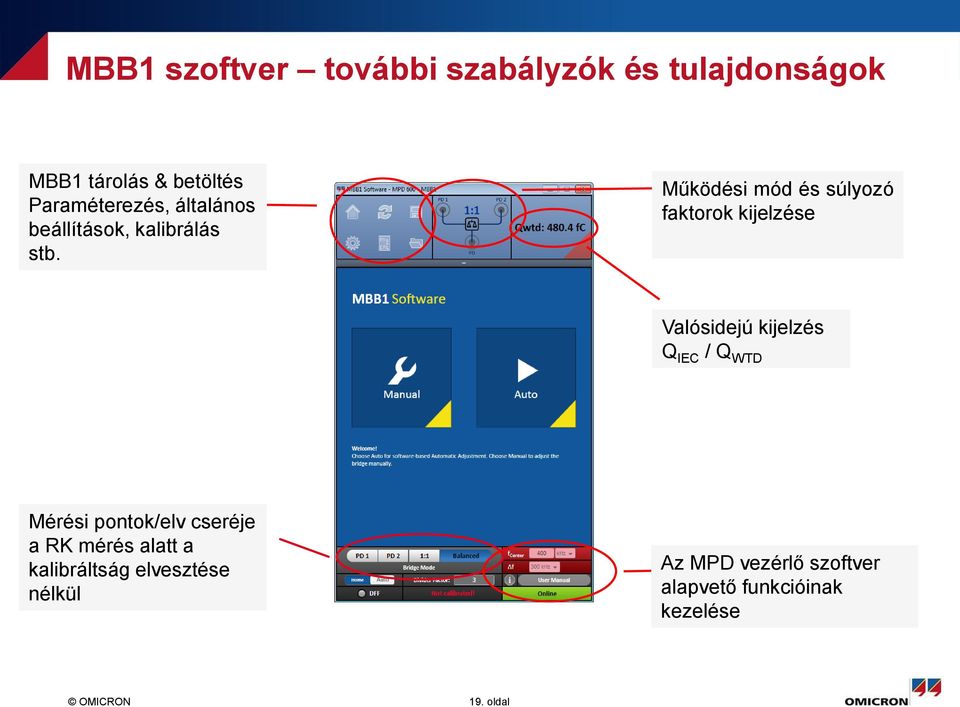

19 MBB1 szoftver további szabályzók és tulajdonságok MBB1 tárolás & betöltés Paraméterezés, általános beállítások, kalibrálás stb. Működési mód és súlyozó faktorok kijelzése Valósidejú kijelzés Q IEC / Q WTD Mérési pontok/elv cseréje a RK mérés alatt a kalibráltság elvesztése nélkül Az MPD vezérlő szoftver alapvető funkcióinak kezelése 19. oldal

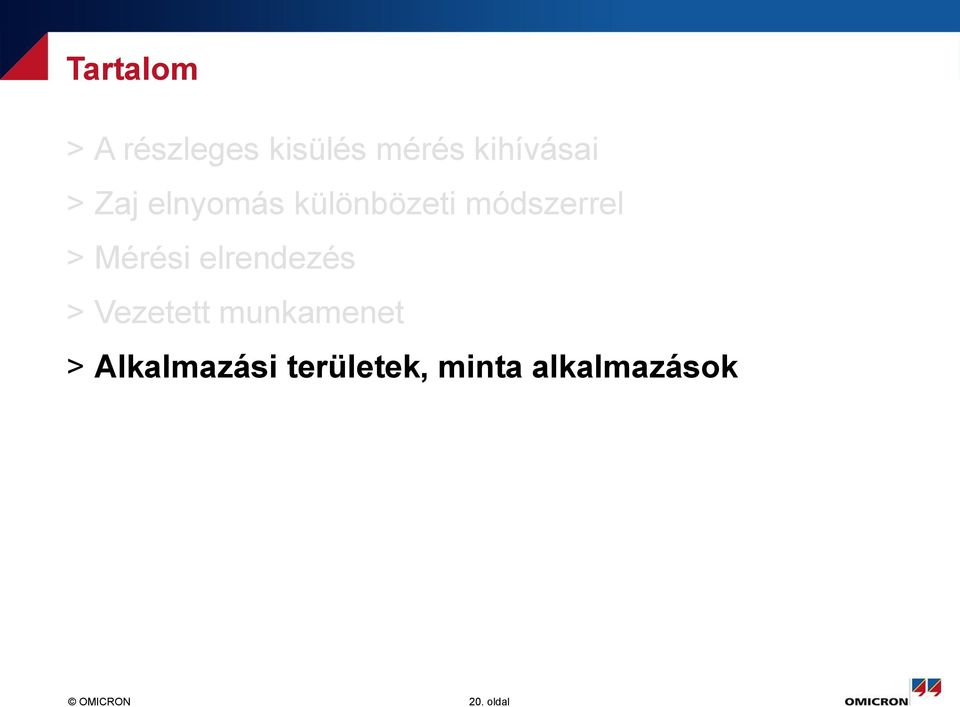

20 Tartalom > A részleges kisülés mérés kihívásai > Zaj elnyomás különbözeti módszerrel > Mérési elrendezés > Vezetett munkamenet > Alkalmazási területek, minta alkalmazások 20. oldal
21 Alkalmazási területek > Általános: > Mindenfajta mérendő tárgyon használhatő > 3 fázisú eszközök: az MBB1-el csak egyfázisú vizsgálat (vagy 2 fázis vagy 1 fázis és egy csatoló kondenzátor) > Példák: > Átvezetők AC > Átvezetők DC > Kábelek > Kábelkötések > Kondenzátorok > Forgógépek > Mérőváltók 21. oldal
22 Alkalmazási területek Zajelnyomás feltételei hídkapcsolásban Zajfojtás csak közös módú zavarok (pl. külső zajforrás) esetén lehetséges A helyes működéshez bizonyos szimmetria szükséges az elrendezésben (kapacitás, tan delta, méret, földelés...) A helyes működéshez a mérőkör működését jól kell ismerni, főleg a kapacitás arányt Zajfojtási arány alig kiszámítható 22. oldal
23 Minta alkalmazások > Forgógépek helyszíni vizsgálata > AC átvezető gyári vizsgálata > Kábel vizsgálat 23. oldal

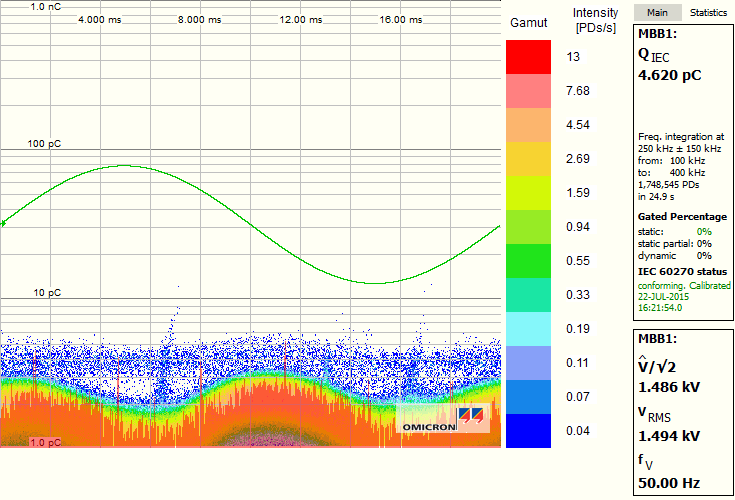

24 1. eset: forgógép RK mérése 24. oldal
25 2. eset: AC átvezető RK mérése 25. oldal
26 2. eset: AC átvezető RK mérése RK1 Kiegyenlítve 26. oldal
27 3. eset: RK mérés két kábelmintán 27. oldal
28 Köszönöm figyelmüket! Sauer Máriusz Siemens Zrt. Sebastian Absenger Omicron GmbH
