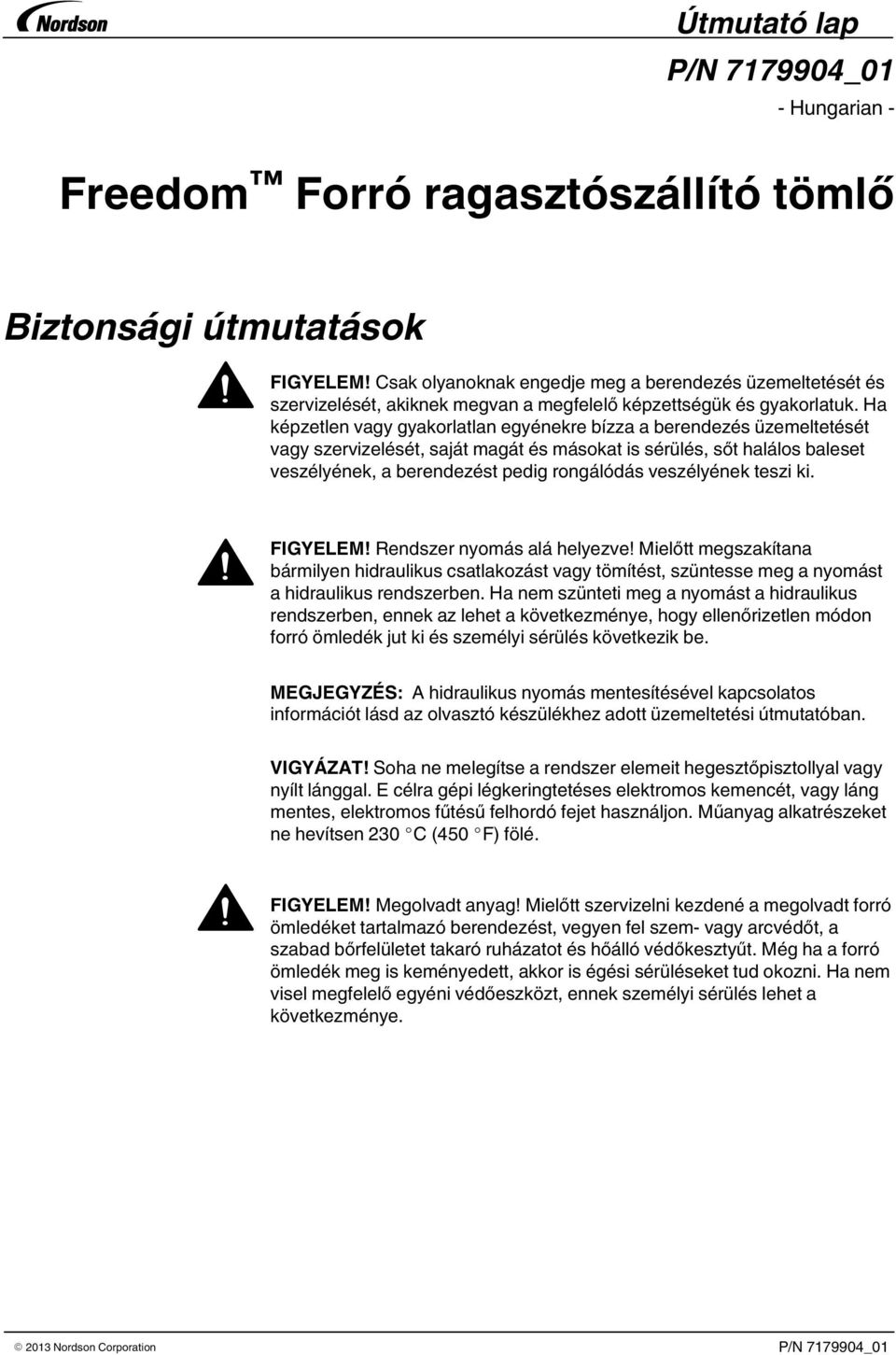

1 Útmutató lap - Hungarian - Freedom Forró ragasztószállító tömlő Biztonsági útmutatások FIGYELEM! Csak olyanoknak engedje meg a berendezés üzemeltetését és szervizelését, akiknek megvan a megfelelő képzettségük és gyakorlatuk. Ha képzetlen vagy gyakorlatlan egyénekre bízza a berendezés üzemeltetését vagy szervizelését, saját magát és másokat is sérülés, sőt halálos baleset veszélyének, a berendezést pedig rongálódás veszélyének teszi ki. FIGYELEM! Rendszer nyomás alá helyezve! Mielőtt megszakítana bármilyen hidraulikus csatlakozást vagy tömítést, szüntesse meg a nyomást a hidraulikus rendszerben. Ha nem szünteti meg a nyomást a hidraulikus rendszerben, ennek az lehet a következménye, hogy ellenőrizetlen módon forró ömledék jut ki és személyi sérülés következik be. MEGJEGYZÉS: A hidraulikus nyomás mentesítésével kapcsolatos információt lásd az olvasztó készülékhez adott üzemeltetési útmutatóban. VIGYÁZAT! Soha ne melegítse a rendszer elemeit hegesztőpisztollyal vagy nyílt lánggal. E célra gépi légkeringtetéses elektromos kemencét, vagy láng mentes, elektromos fűtésű felhordó fejet használjon. Műanyag alkatrészeket ne hevítsen 230 C (450 F) fölé. FIGYELEM! Megolvadt anyag! Mielőtt szervizelni kezdené a megolvadt forró ömledéket tartalmazó berendezést, vegyen fel szem- vagy arcvédőt, a szabad bőrfelületet takaró ruházatot és hőálló védőkesztyűt. Még ha a forró ömledék meg is keményedett, akkor is égési sérüléseket tud okozni. Ha nem visel megfelelő egyéni védőeszközt, ennek személyi sérülés lehet a következménye.

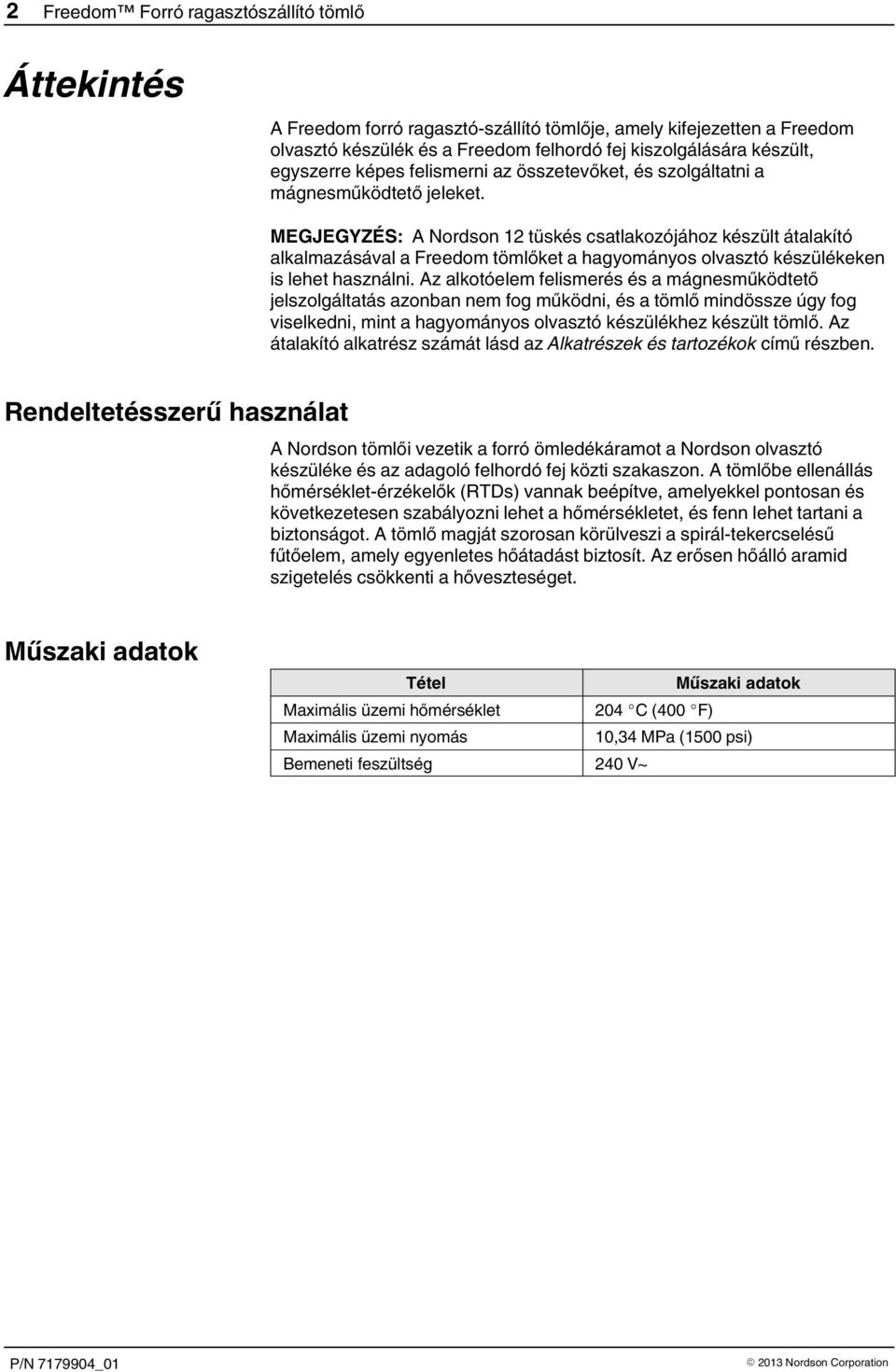

2 2 Freedom Forró ragasztószállító tömlő Áttekintés A Freedom forró ragasztó-szállító tömlője, amely kifejezetten a Freedom olvasztó készülék és a Freedom felhordó fej kiszolgálására készült, egyszerre képes felismerni az összetevőket, és szolgáltatni a mágnesműködtető jeleket. MEGJEGYZÉS: A Nordson 12 tüskés csatlakozójához készült átalakító alkalmazásával a Freedom tömlőket a hagyományos olvasztó készülékeken is lehet használni. Az alkotóelem felismerés és a mágnesműködtető jelszolgáltatás azonban nem fog működni, és a tömlő mindössze úgy fog viselkedni, mint a hagyományos olvasztó készülékhez készült tömlő. Az átalakító alkatrész számát lásd az Alkatrészek és tartozékok című részben. Rendeltetésszerű használat A Nordson tömlői vezetik a forró ömledékáramot a Nordson olvasztó készüléke és az adagoló felhordó fej közti szakaszon. A tömlőbe ellenállás hőmérséklet-érzékelők (RTDs) vannak beépítve, amelyekkel pontosan és következetesen szabályozni lehet a hőmérsékletet, és fenn lehet tartani a biztonságot. A tömlő magját szorosan körülveszi a spirál-tekercselésű fűtőelem, amely egyenletes hőátadást biztosít. Az erősen hőálló aramid szigetelés csökkenti a hőveszteséget. Műszaki adatok Tétel Műszaki adatok Maximális üzemi hőmérséklet 204 C (400 F) Maximális üzemi nyomás 10,34 MPa (1500 psi) Bemeneti feszültség 240 V~

3 Freedom Forró ragasztószállító tömlő 3 Telepítés VIGYÁZAT! Győződjék meg róla, hogy a fonott (vízzel nem mosható) bevonat nem tud átnedvesedni. Ha a tömlő átnedvesedik, azonnal cserélje le és szüntesse meg a nedvesedés okát. VIGYÁZAT! A tömlő lehetőleg ne kerüljön érintkezésbe hideg padlókkal, hideg támtartókkal vagy egyéb felületekkel. A hideggel való érintkezés korlátozza a ragasztóanyag áramlását a tömlőben, és ezért üzemelés alatt problémákat okozhat. A régi tömlő eltávolítása 1. Szüntesse meg az olvasztó készülék hidraulikus nyomását. Lásd az olvasztó készülék gépkönyvét. 2. Állítsa le az olvasztó készüléket és kösse le az áramforrásáról. 3. Kapcsolja ki a felhordó fej/kézi pisztoly indítókészülékeit vagy meghajtóit, ha vannak. Ha helyénvaló, kapcsolja ki a felhordó fej levegőellátását. 4. Húzza ki a tömlő elektromos csatlakozóit vagy vezetékeit az olvasztó készülékből és felhordó fejből. 5. Kapcsolja szét a tömlő forgószerelvényeit az olvasztó készülék és felhordó fej végi átalakító szerelvényeken. 6. Alkalmas módon ártalmatlanítsa a tömlőt. Régi tömlő lecserélése előzőleg használt újjal Abban az esetben, ha a régi tömlőt előzőleg már használt tömlővel cseréli le, feltétlenül tegye meg az alábbi lépéseket, mielőtt a később ismertetett Az új tömlő bekötése 2. lépésével folytatná a munkát. VIGYÁZAT! Ne forgassa el az anyát a tömlőn, ha a belsejében megszilárdult ragasztó van. Ennek a tömlőmag megrongálódása lehet az eredménye. Ha a tömlővégre rákeményedett a ragasztó, a rögzített anya elforgatásakor az alkotóelemek szétnyílhatnak egyes tömlőmagokon. VIGYÁZAT! Szervizelés közben ne fektesse le a tömlőt a padlóra. Ha így tesz, hőszórás és tömlőrongálódás következhet be. 1. Melegítse a végszerelvényeket hőlégfúvóval, hogy a forgócsuklóban megolvadhasson a ragasztó és csak utána próbálja elforgatni az anyát. 2. Mihelyt a tömlő elkezd ráduzzadni az ellenszerelvényre, hagyja, hogy a szerelvénnyel való érintkezésből származó hő tovább puhítsa a ragasztót a tömlő végében. Az anya forgatása közben gyakoroljon rá enyhe nyomást, hogy az olvadás tovább folytatódjon egészen addig, amíg az anyát teljesen meg lehet szorítani.

4 4 Freedom Forró ragasztószállító tömlő Az új tömlő bekötése 1. Óvatosan tekerje le az új tömlőt, vigyázva, hogy ne hajlítsa meg. 2. Vezesse be az új tömlőt az olvasztó készülék és a felhordó fej közé. A további információt lásd a Tömlő beszerelési útmutatások alatt. 3. Csatlakoztassa rá az olvasztó készülék-végi forgócsuklót az olvasztó készüléken található átalakító szerelvényre. Nézze meg a Alkatrészek és tartozékok alatt, hogy milyen egyéb átalakító szerelvények használhatók. MEGJEGYZÉS: A Freedom tömlőknek 1/4 in. belső átmérőjük van, de a tömlőknél nagyobb 9 / JIC szerelvényekkel rendelkeznek, amelyeknek belső átmérője 5 / 16 in.. 4. Dugja be az olvasztó készülék-végi elektromos csatlakozót az olvasztó készülék megfelelő dugaszolóaljzatába. 5. Állítsa helyre az olvasztó készülék áramellátását. Vigye az olvasztó készüléket és a tömlőt üzemi hőmérsékletre. 6. Áramoltasson át ragasztót a tömlőn, és eressze le a felfogó teknőbe, hogy minden szennyeződést kitisztítson a tömlőből. 7. Állítsa le az olvasztó készüléket. 8. Csatlakoztassa rá a felhordó fej-végi forgócsuklót a felhordó fejen található átalakító szerelvényre. 9. Dugja be a felhordó fej-végi elektromos csatlakozót a felhordó fejbe, vagy huzalozza össze a tömlőt a felhordó fejjel úgy, ahogyan a felhordó fej üzemeltetési útmutatójában olvasható. A használható tömlőhuzalozással kapcsolatos információt lásd a Tömlőhuzalozás alatt. 10. Állítsa helyre az olvasztó készülék és minden elhordófej-indító készülék vagy meghajtó áramellátását. Működtesse az olvasztó készüléket a rendes módon. 11. Húzza meg ismét a tömlőcsatlakozókat, és ellenőrizze, hogy nem szivárognak-e. 12. Szigetelje el a szabadon álló tömlőcsatlakozókat. A szigetelő karmantyú alkatrész számát lásd aalkatrészek és tartozékok alatt.

5 Freedom Forró ragasztószállító tömlő 5 Tömlő beszerelési útmutatások Rögzítse a tömlőket alkalmas tartókarokkal. Ne használjon olyan bilincseket, amelyek korlátozzák az áramlást, vagy megrongálják a tömlőket. X Tartson legalább 12,7 mm (0,5 in.) távolságot a tömlők között, hogy fenntarthassa a hőmérsékletet. Ha nem így tesz, a ragasztó túlmelegedhet és kérgesedést, égési sérüléseket vagy tüzet okozhat. A tömlők csatlakoztatásához 45 vagy 90 -os szerelvényeket használjon. Ha nem így tesz, a ragasztó túlmelegedhet és kérgesedést, égési sérüléseket vagy tüzet okozhat. Ne lépje túl a 165 mm (6,5 in.) hajlítási sugarat 1 / 4 in.-es tömlőnél Ha nem így tesz, a ragasztó túlmelegedhet és kérgesedést, égési sérüléseket vagy tüzet okozhat. P/N A tömlőket megfelelő módon támassza alá, nehogy korlátozva legyen a szabad áramlás. Két csavarkulcs segítségével szerelje be a tömlőcsatlakozókat. Ábra 1: Tömlő beszerelési útmutató

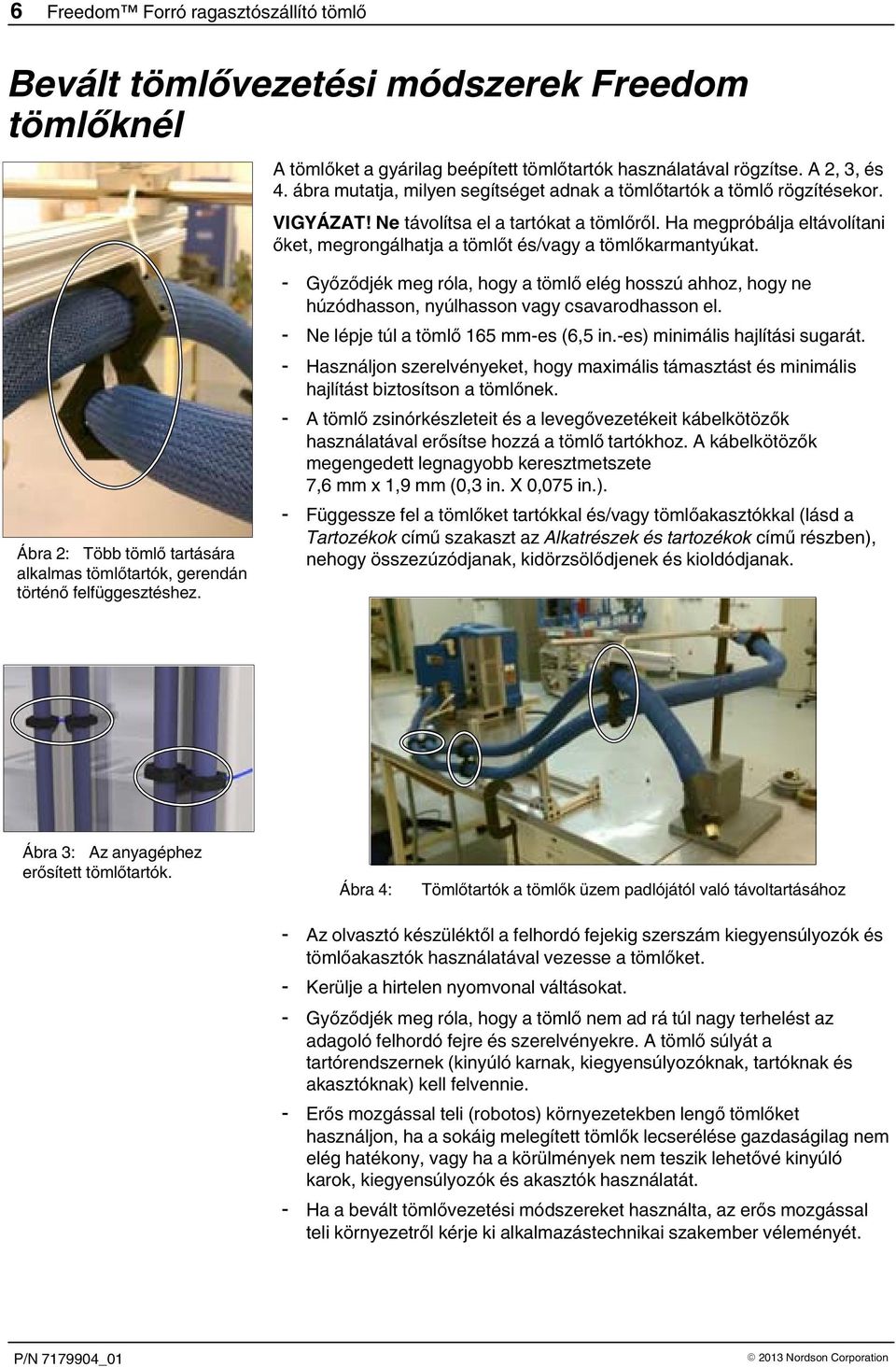

6 6 Freedom Forró ragasztószállító tömlő Bevált tömlővezetési módszerek Freedom tömlőknél A tömlőket a gyárilag beépített tömlőtartók használatával rögzítse. A 2, 3, és 4. ábra mutatja, milyen segítséget adnak a tömlőtartók a tömlő rögzítésekor. VIGYÁZAT! Ne távolítsa el a tartókat a tömlőről. Ha megpróbálja eltávolítani őket, megrongálhatja a tömlőt és/vagy a tömlőkarmantyúkat. Ábra 2: Több tömlő tartására alkalmas tömlőtartók, gerendán történő felfüggesztéshez. Győződjék meg róla, hogy a tömlő elég hosszú ahhoz, hogy ne húzódhasson, nyúlhasson vagy csavarodhasson el. Ne lépje túl a tömlő 165 mm-es (6,5 in.-es) minimális hajlítási sugarát. Használjon szerelvényeket, hogy maximális támasztást és minimális hajlítást biztosítson a tömlőnek. A tömlő zsinórkészleteit és a levegővezetékeit kábelkötözők használatával erősítse hozzá a tömlő tartókhoz. A kábelkötözők megengedett legnagyobb keresztmetszete 7,6 mm x 1,9 mm (0,3 in. X 0,075 in.). Függessze fel a tömlőket tartókkal és/vagy tömlőakasztókkal (lásd a Tartozékok című szakaszt az Alkatrészek és tartozékok című részben), nehogy összezúzódjanak, kidörzsölődjenek és kioldódjanak. Ábra 3: Az anyagéphez erősített tömlőtartók. Ábra 4: Tömlőtartók a tömlők üzem padlójától való távoltartásához Az olvasztó készüléktől a felhordó fejekig szerszám kiegyensúlyozók és tömlőakasztók használatával vezesse a tömlőket. Kerülje a hirtelen nyomvonal váltásokat. Győződjék meg róla, hogy a tömlő nem ad rá túl nagy terhelést az adagoló felhordó fejre és szerelvényekre. A tömlő súlyát a tartórendszernek (kinyúló karnak, kiegyensúlyozóknak, tartóknak és akasztóknak) kell felvennie. Erős mozgással teli (robotos) környezetekben lengő tömlőket használjon, ha a sokáig melegített tömlők lecserélése gazdaságilag nem elég hatékony, vagy ha a körülmények nem teszik lehetővé kinyúló karok, kiegyensúlyozók és akasztók használatát. Ha a bevált tömlővezetési módszereket használta, az erős mozgással teli környezetről kérje ki alkalmazástechnikai szakember véleményét.

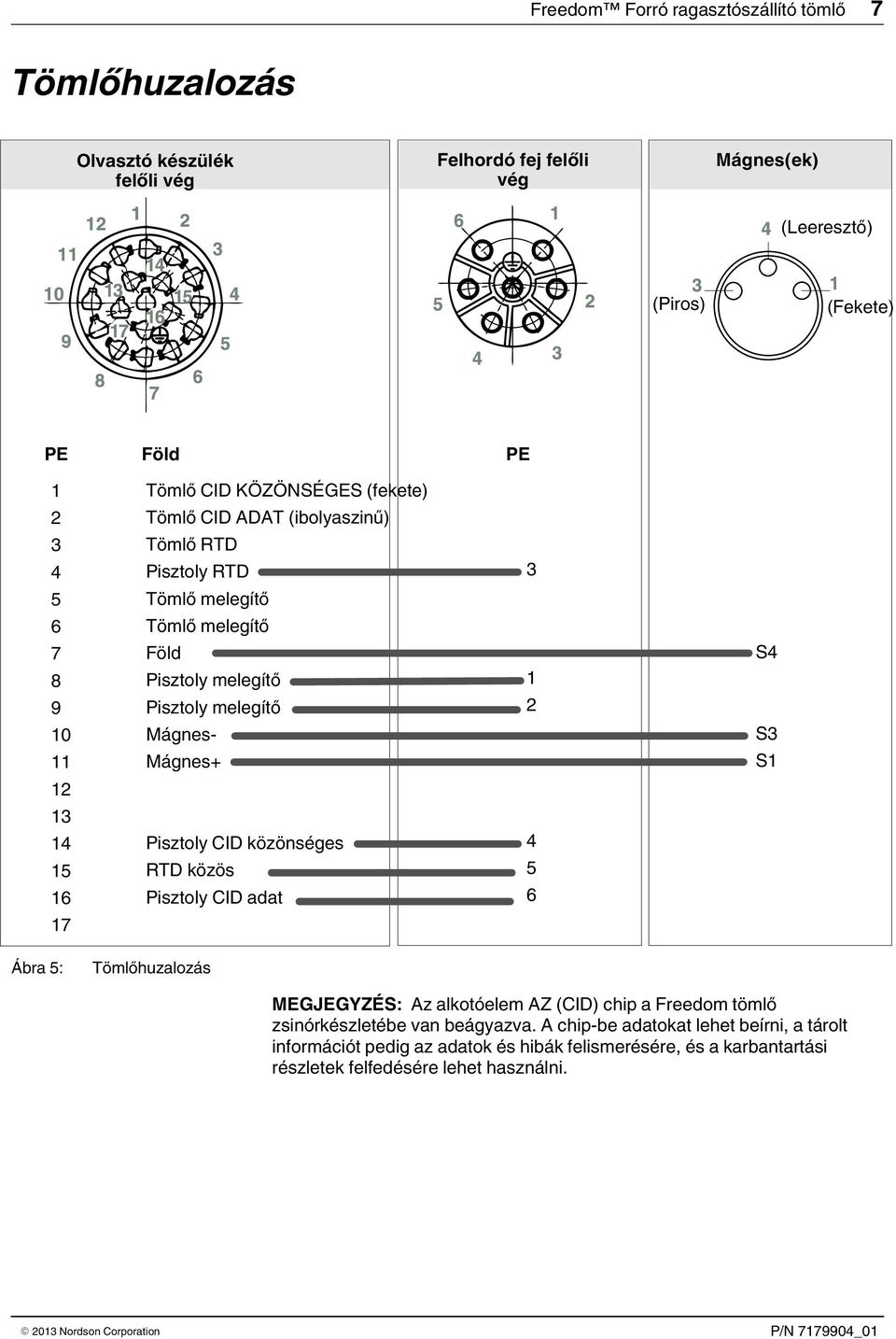

7 Freedom Forró ragasztószállító tömlő 7 Tömlőhuzalozás Olvasztó készülék felőli vég Felhordó fej felőli vég Mágnes(ek) (Leeresztő) (Piros) (Fekete) PE Föld PE 1 Tömlő CID KÖZÖNSÉGES (fekete) 2 Tömlő CID ADAT (ibolyaszinű) 3 4 Tömlő RTD Pisztoly RTD 3 5 Tömlő melegítő Tömlő melegítő Föld Pisztoly melegítő Pisztoly melegítő Mágnes- Mágnes+ 1 2 S4 S3 S Pisztoly CID közönséges RTD közös Pisztoly CID adat Ábra 5: Tömlőhuzalozás MEGJEGYZÉS: Az alkotóelem AZ (CID) chip a Freedom tömlő zsinórkészletébe van beágyazva. A chip-be adatokat lehet beírni, a tárolt információt pedig az adatok és hibák felismerésére, és a karbantartási részletek felfedésére lehet használni.

8 8 Freedom Forró ragasztószállító tömlő Hibakeresés Tömlővel kapcsolatos dolgok Probléma Lehetséges ok Elhárítás 1. Tömlő nem vagy elégtelen módon melegszik 2. Kevés vagy semmi ragasztó kilépés (olvasztó készülék rendben) 3. Tömlő szivárgás az olvasztó készülék vagy pisztoly csatlakozási helyén Nincs bemenő feszültség Hiányzó érintkezőtüské(k), vagy megrongálódott elektromos csatlakozó Hibás melegítő vagy érzékelő Helytelen tömlővezetés Eltömődött tömlő Lazítsa meg a tömlőcsatlakozókat Megrongálódott O-gyűrű, tömlőátalakítóó csatlakozó, vagy forgó tömlőcsatlakozóó Ellenőrizze, hogy bekapcsolta-e az olvasztó készüléket, biztonságosan érintkeznek-e a tömlő elektromos csatlakozói, és hogy a csatorna a helyes hőmérsékletre van-e beállítva. Az érintkezőtüské(ke)t javítsa meg, vagy a tömlőt cserélje le. Csatlakoztassa rá a tömlőt köztudottan jó csatornára Ha a tömlő melegszik, rossz az eredeti csatorna. Ha a tömlő nem melegszik, cserélje le a tömlőt. A tömlő lehetőleg ne kerüljön érintkezésbe hideg padlókkal, hideg támtartókkal vagy egyéb felületekkel. A hideggel való érintkezés korlátozza a ragasztóanyag áramlását a tömlőben, és ezért üzemelés alatt problémákat okozhat. Ellenőrizze a tömlőt: 1. Kösse le a tömlőt a pisztolyról. 2. Kapcsolja be a szivattyút, és ellenőrizze, hogy teljes-e a ragasztó áramlás. 3. Cserélje le a tömlőt, ha elégtelen, vagy nulla mennyiségben áramlik a ragasztó. 4. Cserélje le a fonott borítású tömlőt, ha átnedvesedik. VIGYÁZAT! Győződjék meg róla, hogy a fonott (vízzel nem mosható) bevonat nem tud átnedvesedni. Ha a tömlő átnedvesedik, azonnal cserélje le és szüntesse meg a nedvesedés okát. Biztosítsa, hogy az olvasztó készülék és tömlő üzemi hőmérsékleten legyen, és azután húzza meg a csatlakozót. Cserélje le az O-gyűrűt vagy az átalakító csatlakozót. Lásd az Alkatrészek és tartozékok című részt. Vagy Cserélje le a tömlőt, ha mindkét forgó csatlakozó megrongálódott.

9 Freedom Forró ragasztószállító tömlő 9 Rendszerrel kapcsolatos egyéb dolgok Ha a rendszerrel kapcsolatos egyéb témákban kell hibakeresést végeznie, a részleteket a Freedom olvasztó készülék üzemeltetési útmutatójában olvashatja el. Alkatrészek és tartozékok Tartozékok Hőállóó védőkesztyű Szerviz készlet Spiráli tartó Tömlő védő Tömlőpánt Szigetelő karmantyú P/N P/N P/N P/N P/N in. P/N in. Forró ömledékszállító tömlők szervizelésekor történő használatra Fröccsöntött gégecső és bilincsek tömlők lerögzítésére Felhasználás célja: egyenletesen alátámasztani a tömlőt egyetlen felfüggesztési pont használatával Spirál-burkolatú dörzsölődés védő Felhasználás célja: egyenletesen alátámasztani a tömlőt több felfüggesztési pont használatával P/N ,5 in. (64 mm) P/N in. (51 mm) P/N ,75 in. (44 mm) Tömlőcsatlakozók szigetelésére használjuk Tömlőelválasztó készlet P/N Biztosítja a két tömlő közti távolságot, hogy a hőátadás hatásfoka maximális legyen Tömlőakasztó készlet P/N

10 10 Freedom Forró ragasztószállító tömlő Átalakító szerelvények és O-gyűrű ( 5 / 16 in. tömlő, hosszú testű) P/N P/N P/N P/N Kábelátalakító, 12P-F18S P/N : A CE Nyilatkozathoz lásd az olvasztó készülék gépkönyvét. Kiadás 02/13 - Fordítás eredeti szövegből - A szerzői jog keletkezésének eredeti dátuma: Nordson és Nordson logo a Nordson Corporation bejegyzett védjegyei.
