Jahn Teller-effektus Cs 3 C 60 -ban. Pergerné Klupp Gyöngyi. Matus Péter, Kamarás Katalin MTA SZFKI

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Jahn Teller-effektus Cs 3 C 60 -ban. Pergerné Klupp Gyöngyi. Matus Péter, Kamarás Katalin MTA SZFKI"

Átírás

1 Jahn Teller-effektus Cs 3 C 60 -ban Pergerné Klupp Gyöngyi Matus Péter, Kamarás Katalin MTA SZFKI

2 Jahn Teller-effektus Cs 3 C 60 -ban Tartalom 2 Bevezetés az A 3 C 60 (A = K, Rb, Cs) alkálifém-fulleridekről A Cs 3 C 60 hőmérsékletfüggő IR spektruma Jahn Teller-effektus Cs 3 C 60 -ban Konklúziók

3 Motiváció 3 Jelenségek a Cs 3 C 60 -ban: fémes vezetés szupravezetés mágnesesség Mott-átmenet Jahn Teller-effektus IR spektroszkópia: szimmetriára érzékeny lokális időskálája gyors Alapállapot: mágneses Mott Jahn Teller-szigetelő A.Y. Ganin, Y. Takabayashi, Y.Z. Khimyak, S. Margadonna, A. Tamai, M.J. Rosseinsky, K. Prassides: Nature Materials, 7:367, M. Capone, M. Fabrizio, C. Castellani, E. Tosatti: Rev. Mod. Phys. 81, 943 (2009).

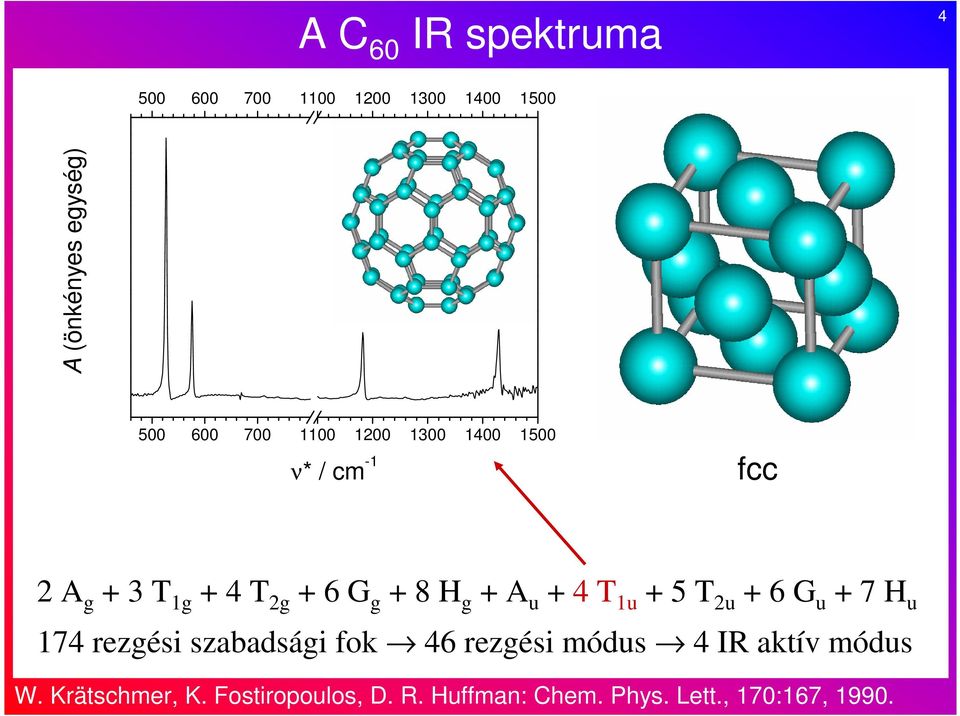

4 A C 60 IR spektruma A (önkényes egység) ν* / cm -1 fcc 2 A g + 3 T 1g + 4 T 2g + 6 G g + 8 H g + A u + 4 T 1u + 5 T 2u + 6 G u + 7 H u 174 rezgési szabadsági fok 46 rezgési módus 4 IR aktív módus W. Krätschmer, K. Fostiropoulos, D. R. Huffman: Chem. Phys. Lett., 170:167, 1990.

5 A C 60 molekulapályái 5 E MO t 1u R. C. Haddon: Acc. Chem. Res. 25:127, 1992.

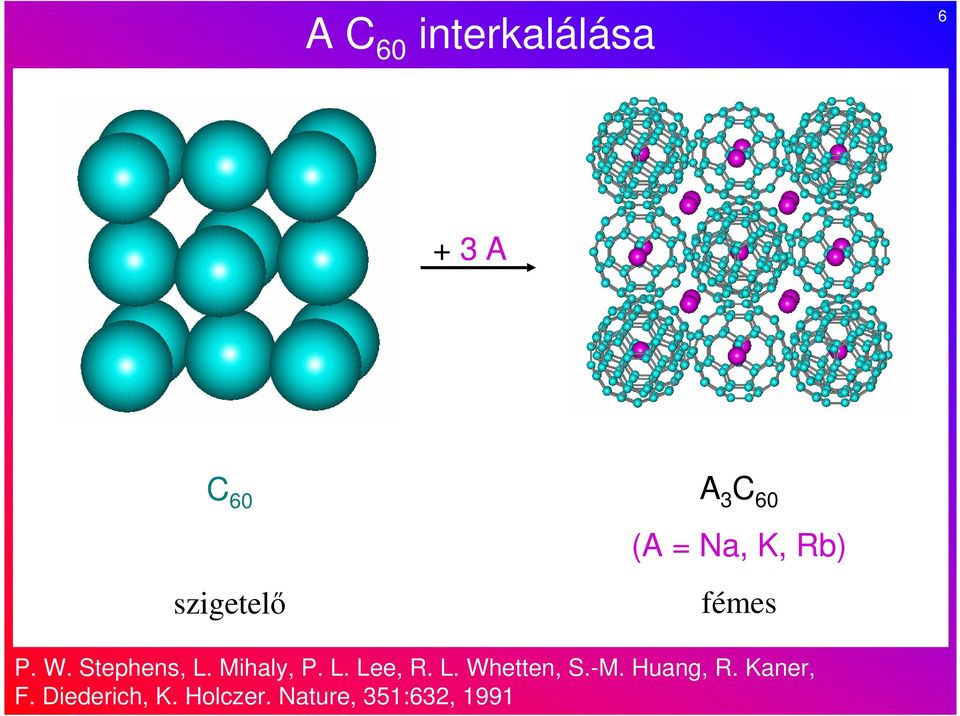

6 A C 60 interkalálása A C 60 szigetelő A 3 C 60 (A = Na, K, Rb) fémes P. W. Stephens, L. Mihaly, P. L. Lee, R. L. Whetten, S.-M. Huang, R. Kaner, F. Diederich, K. Holczer. Nature, 351:632, 1991

7 Szupravezetés 7 R. M. Fleming, A. P. Ramirez, M. J. Rosseinsky, D. W. Murphy, R. C. Haddon, S. M. Zahurak, A. V. Makhija: Nature 352:787 (1991)

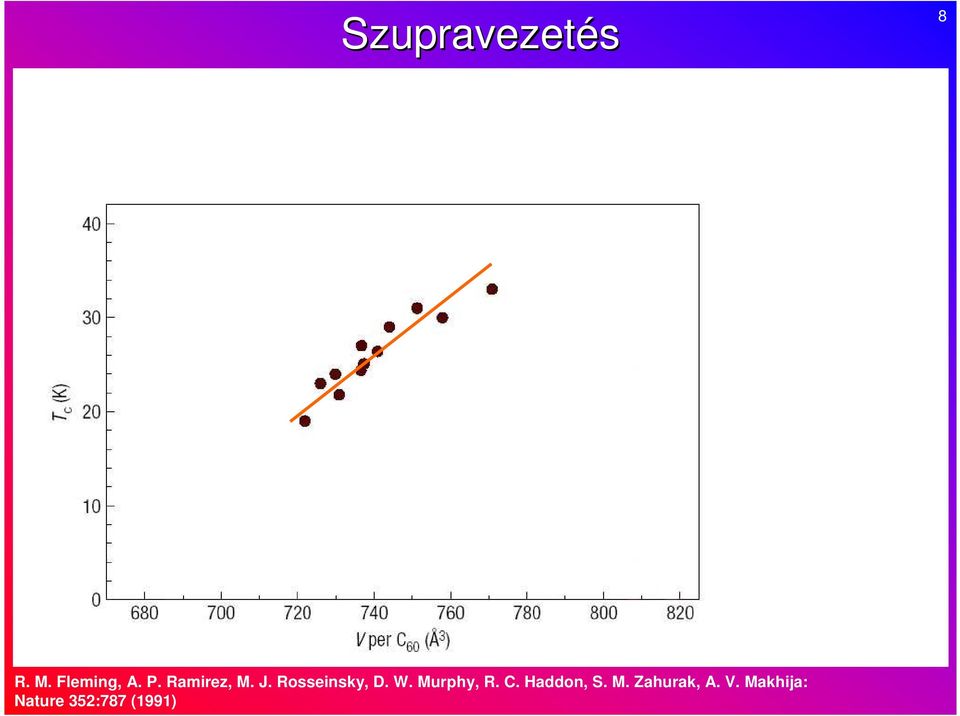

8 Szupravezetés 8 R. M. Fleming, A. P. Ramirez, M. J. Rosseinsky, D. W. Murphy, R. C. Haddon, S. M. Zahurak, A. V. Makhija: Nature 352:787 (1991)

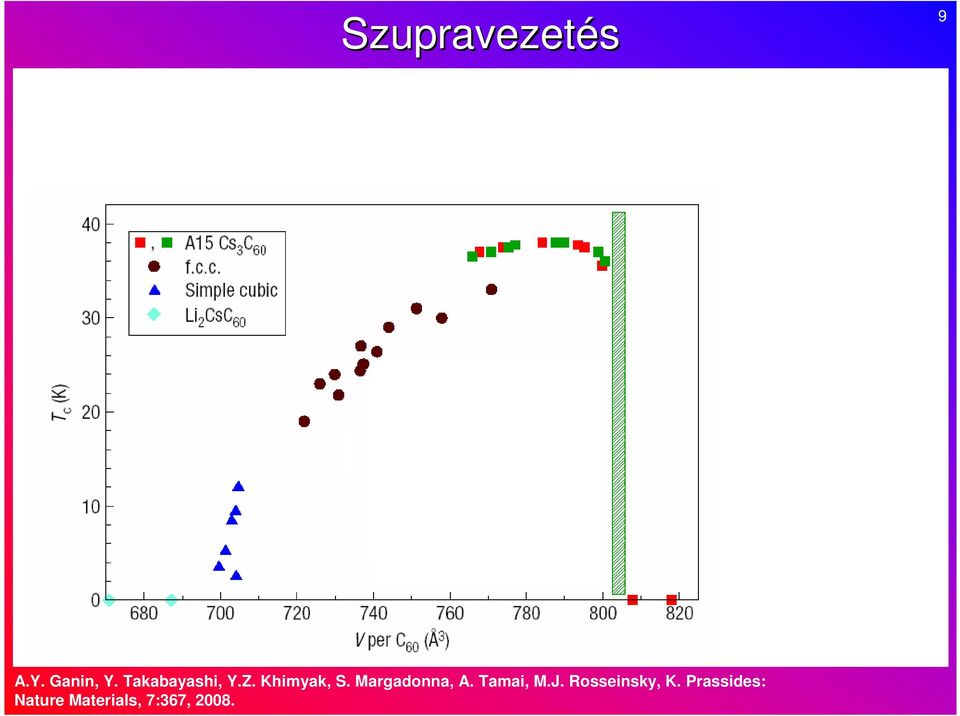

9 Szupravezetés 9 A.Y. Ganin, Y. Takabayashi, Y.Z. Khimyak, S. Margadonna, A. Tamai, M.J. Rosseinsky, K. Prassides: Nature Materials, 7:367, 2008.

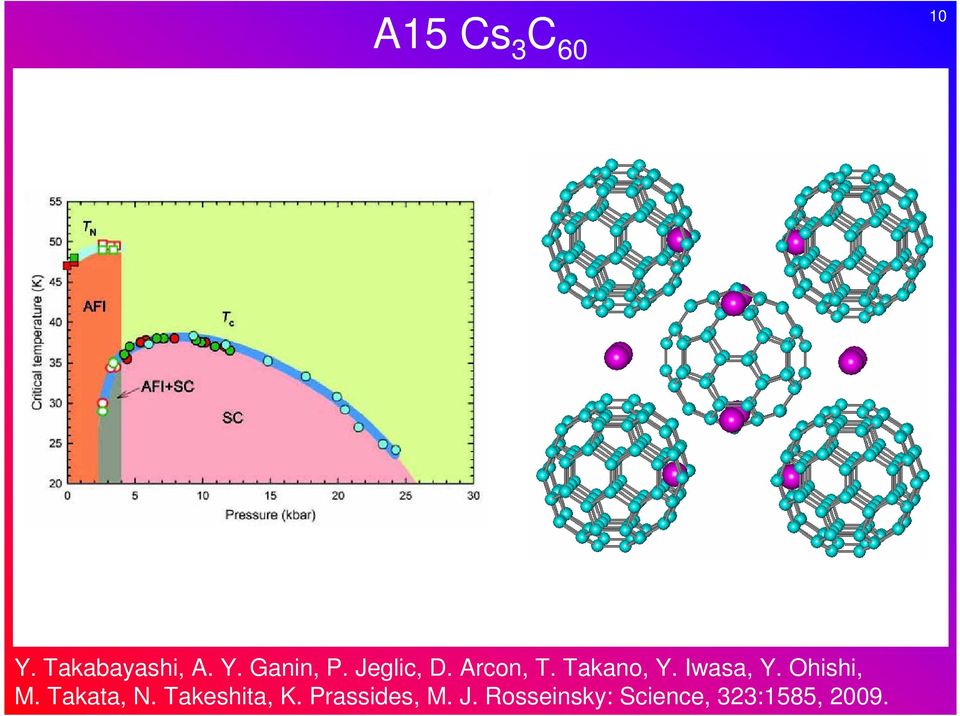

10 A15 Cs 3 C Y. Takabayashi, A. Y. Ganin, P. Jeglic, D. Arcon, T. Takano, Y. Iwasa, Y. Ohishi, M. Takata, N. Takeshita, K. Prassides, M. J. Rosseinsky: Science, 323:1585, 2009.

11 fcc Cs 3 C SC A. Y. Ganin, Y. Takabayashi, P. Jeglic, D. Arcon, A. Potocnik, P. J. Baker, Y. Ohishi, M. T. McDonald, M. D. Tzirakis, A. McLennan, G. R. Darling, M. Takata, M. J. Rosseinsky, K. Prassides: Nature, 466:221, 2010 Y. Ihara, H. Alloul, P. Wzietek, D. Pontiroli, M. Mazzani, M. Ricco: Phys. Rev. Lett. 104:256402, 2010.

12 Jahn Teller-effektus Cs 3 C 60 -ban Tartalom 12 Bevezetés az A 3 C 60 alkálifém-fulleridekről A Cs 3 C 60 hőmérsékletfüggő IR spektruma Jahn Teller-effektus Cs 3 C 60 -ban Konklúziók

13 A Cs 3 C 60 IR spektruma A (önk. e.) fcc 28 K fcc 300 K A15 28 K A K Hullámszám (cm -1 ) új csúcsok felhasadás szimmetria csökken

14 A felhasadás hőmérsékletfüggése 15 fcc Cs 3 C 60 A15 Cs 3 C T 1u (2) G u (6) +T 1u (4) 400 K A (önk. e.) K 28 K ~80 K A (önk. e.) 180 K 28 K ~300 K ~80 K Hullámszám (cm -1 ) Hullámszám (cm -1 ) Fokozatos átmenet, nincs fázisátalakulás

15 Jahn Teller-effektus Cs 3 C 60 -ban Tartalom 16 Bevezetés az A 3 C 60 alkálifém-fulleridekről A Cs 3 C 60 hőmérsékletfüggő IR spektruma Jahn Teller-effektus Cs 3 C 60 -ban Konklúziók

16 Kristálytér 17 Az IR időskálán nem forog a molekula. fcc Cs 3 C 60 I h T h T 1u (IR) T 1u (IR) G u A 1u +T 1u (IR) A15 Cs 3 C 60 I h T h, 2C 3-60 /primitív cella T 1u (IR) T 1u (IR) + T 2u G u A 1u +A 2u +T 1u (IR)+T 2u A. Y. Ganin, Y. Takabayashi, P. Jeglic, D. Arcon, A. Potocnik, P. J. Baker, Y. Ohishi, M. T. McDonald, M. D. Tzirakis, A. McLennan, G. R. Darling, M. Takata, M. J. Rosseinsky, K. Prassides: Nature, 466:221, 2010 P. Jeglič, D. Arcon, A. Potocnik, A. Y. Ganin, Y. Takabayashi, M. J. Rosseinsky, K. Prassides: Phys. Rev. B, 80:195424, 2009

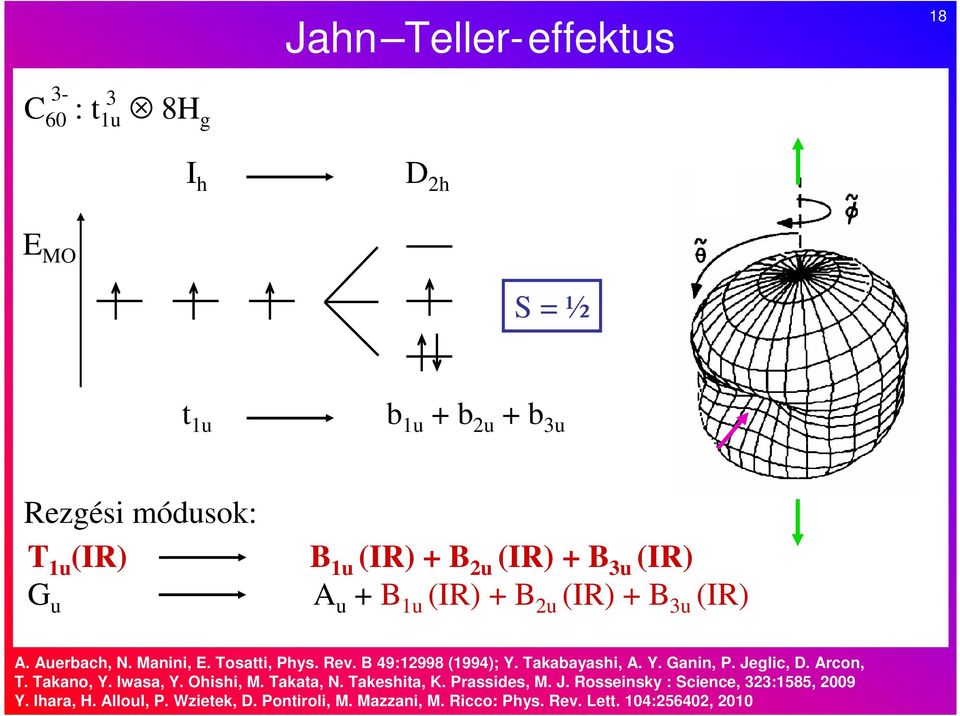

17 Jahn Teller-effektus C 60 : t 1u 8H g I h D 2h E MO S = ½ t 1u b 1u + b 2u + b 3u Rezgési módusok: T 1u (IR) G u B 1u (IR) + B 2u (IR) + B 3u (IR) A u + B 1u (IR) + B 2u (IR) + B 3u (IR) A. Auerbach, N. Manini, E. Tosatti, Phys. Rev. B 49:12998 (1994); Y. Takabayashi, A. Y. Ganin, P. Jeglic, D. Arcon, T. Takano, Y. Iwasa, Y. Ohishi, M. Takata, N. Takeshita, K. Prassides, M. J. Rosseinsky : Science, 323:1585, 2009 Y. Ihara, H. Alloul, P. Wzietek, D. Pontiroli, M. Mazzani, M. Ricco: Phys. Rev. Lett. 104:256402, 2010

18 Pszeudorotáció 19 szabad pszeudorotáció: I h szimmetria gátolt pszeudorotáció: IR mérés időskáláján statikus lehet statikus torzulás I. B. Bersuker: The Jahn-Teller Effect, Cambridge University Press 2006

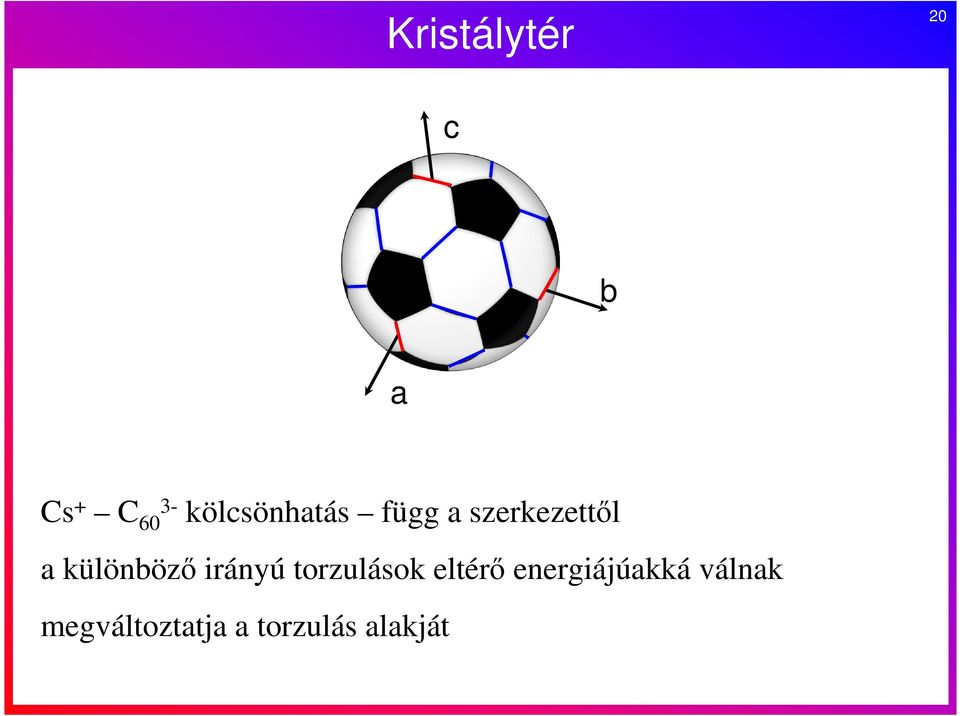

19 Kristálytér 20 c b a Cs + C kölcsönhatás függ a szerkezettől a különböző irányú torzulások eltérő energiájúakká válnak megváltoztatja a torzulás alakját

20 Hőmérsékletfüggő konformerek 21 c b a E pot E pot Q Q T

21 Konklúziók 22 A Jahn Teller-torzulás egyértelműen kimutatható mindkét polimorfban K tartományban. A kristálytér csak módosít a torzulásokon, a hőmérsékletfüggésért és a kristályszerkezettől való függésért felelős. Szobahőmérsékleten a pszeudorotáció gátolt, a torzulás az IR mérés időskáláján minden hőmérsékleten statikus.

22 Köszönetnyilvánítás 23 MTA SZFKI A. Y. Ganin, A. McLennan, M. J. Rosseinsky University of Liverpool Y. Takabayashi, M. T. McDonald, K. Prassides University of Durham

23 Anyagok és módszerek fcc Cs 3 C 60 A15 Cs 3 C 60 A.Y. Ganin, A. McLennan, M.J. Rosseinsky, Y. Takabayashi, M.T. McDonald, K. Prassides cm -1 ; K G. Klupp, P. Matus, K. Kamarás

24 A Cs 3 C 60 és a K 3 C 60 IR spektruma A 0.8 fcc K 3 C fcc Cs 3 C Hullámszám (cm -1 ) A Cs 3 C 60 mindkét polimorfja szigetelő. Y. Iwasa, T. Kaneyasu, Phys. Rev. B 51:3678, 1995 Y. Takabayashi, A. Y. Ganin, P. Jeglic, D. Arcon, T. Takano, Y. Iwasa, Y. Ohishi, M. Takata, N. Takeshita, K. Prassides, M. J. Rosseinsky : Science, 323:1585, 2009

25 Több fázis jelenléte 86% fcc Cs 3 C % A15 Cs 3 C % bco Cs 4 C % CsC 60 14% fcc Cs 3 C % A15 Cs 3 C % bco Cs 4 C 60 A (önk. e.) ~90K 100% fcc fcc-ben gazdag A (önk. e.) ~90K 100% A15 A15-ben gazdag Hullámszám (cm -1 ) Hullámszám (cm -1 ) A (önk. e.) 300 K 100% fcc fcc-ben gazdag A (önk. e.) 300 K 100% A15 A15-ben gazdag Hullámszám (cm -1 ) Hullámszám (cm -1 )

26 Kooperatív Jahn Teller-effektus C 3-60 C 3-60 kölcsönhatás megszabja a torzulás irányát függ a molekulák relatív orientációjától függ a szerkezettől hőmérséklet növelésével eltűnik a torzulás alakja változatlan spektrum változatlan I. B. Bersuker: The Jahn-Teller Effect, Cambridge University Press 2006

A hőterjedés dinamikája vékony szilikon rétegekben. Gambár Katalin, Márkus Ferenc. Tudomány Napja 2012 Gábor Dénes Főiskola

A hőterjedés dinamikája vékony szilikon rétegekben. Gambár Katalin, Márkus Ferenc. Tudomány Napja 2012 Gábor Dénes Főiskola A hőterjedés dinamikája vékony szilikon rétegekben Gambár Katalin, Márkus Ferenc Tudomány Napja 2012 Gábor Dénes Főiskola Miről szeretnék beszélni: A kutatás motivációi A fizikai egyenletek (elméleti modellek)

Részletesebben

Egzotikus elektromágneses jelenségek alacsony hőmérsékleten Mihály György BME Fizikai Intézet Hall effektus Edwin Hall és az összenyomhatatlan elektromosság Kvantum Hall effektus Mágneses áram anomális

Részletesebben

Zárójelentés az OTKA K60365 pályázathoz

Zárójelentés az OTKA K60365 pályázathoz Bevezet Zárójelentés az OTKA K60365 pályázathoz Kutatócsoportunk létrehozása óta molekulaszerkezet kutatással foglalkozik. Meghonosítottuk a gázfázisú elektrondiffrakciós (ED) módszert és kifejlesztettük

Részletesebben

OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16

OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16 OH ionok LiNbO 3 kristályban (HPC felhasználás) Lengyel Krisztián MTA SZFKI Kristályfizikai osztály 2011. november 14. OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16 Tartalom A LiNbO 3 kristály és

Részletesebben

dinamikai tulajdonságai

dinamikai tulajdonságai Szilárdtest rácsok statikus és dinamikai tulajdonságai Szilárdtestek osztályozása kötéstípusok szerint Kötések eredete: elektronszerkezet k t ionok (atomtörzsek) tö Coulomb- elektronok kölcsönhatás lokalizáltak

Részletesebben

Mágnesség és elektromos vezetés kétdimenziós

Mágnesség és elektromos vezetés kétdimenziós Mágnesség és elektromos vezetés kétdimenziós molekulakristályokban Jánossy András Budapesti Műszaki és Gazdaságtudományi Egyetem Fizikai Intézet, Fizika Tanszék Kondenzált Anyagok MTA-BME Kutatócsoport

Részletesebben

ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén

ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén A paraméterek anizotrópiája egykristályok rögzített tengely körüli forgatásakor

Részletesebben

NA61/SHINE: Az erősen kölcsönható anyag fázisdiagramja

NA61/SHINE: Az erősen kölcsönható anyag fázisdiagramja NA61/SHINE: Az erősen kölcsönható anyag fázisdiagramja László András Wigner Fizikai Kutatóintézet, Részecske- és Magfizikai Intézet 1 Kivonat Az erősen kölcsönható anyag és fázisai Megfigyelések a fázisszerkezettel

Részletesebben

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte:

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte: Modern Fizika Labor A mérés dátuma: 2005.10.26. A mérés száma és címe: 12. Infravörös spektroszkópia Értékelés: A beadás dátuma: 2005.11.09. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során egy

Részletesebben

Kémia az abszolút nullától több ezer fokig. Magyarfalvi Gábor Alkímia ma február 23.

Kémia az abszolút nullától több ezer fokig. Magyarfalvi Gábor Alkímia ma február 23. Kémia az abszolút nullától több ezer fokig Magyarfalvi Gábor Alkímia ma 2012. február 23. A kémikusokat az összekapcsolódó atomok viselkedése érdekli, amit a hőmérséklet nagyban befolyásol Mit befolyásol

Részletesebben

Koherens lézerspektroszkópia adalékolt optikai egykristályokban

Koherens lézerspektroszkópia adalékolt optikai egykristályokban Koherens lézerspektroszkópia adalékolt optikai egykristályokban Kis Zsolt MTA Wigner Fizikai Kutatóközpont H-1121 Budapest, Konkoly-Thege Miklós út 29-33 2015. június 8. Hogyan nyerjünk információt egyes

Részletesebben

Normális, szimmetriasértő és szimmetriát nem sértő, mégsem normális elektronrendszerek szilárd testekben Sólyom Jenő MTA Wigner FK és ELTE

Normális, szimmetriasértő és szimmetriát nem sértő, mégsem normális elektronrendszerek szilárd testekben Sólyom Jenő MTA Wigner FK és ELTE Normális, szimmetriasértő és szimmetriát nem sértő, mégsem normális elektronrendszerek szilárd testekben Sólyom Jenő MTA Wigner FK és ELTE Ortvay-kollokvium, Budapest, 2011. szeptember 22. SZFKI szeminárium,

Részletesebben

Mágneses módszerek a műszeres analitikában

Mágneses módszerek a műszeres analitikában Mágneses módszerek a műszeres analitikában NMR, ESR: mágneses momentummal rendelkező anyagok minőségi és mennyiségi meghatározására alkalmas Atommag spin állapotok közötti energiaátmenetek: NMR (magmágneses

Részletesebben

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6.

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6. Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia Értékelés: A beadás dátuma: 28. május 13. A mérést végezte: 1/5 A mérés célja A mérés célja az

Részletesebben

ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával. www.chem.elte.hu/pr

ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával. www.chem.elte.hu/pr ALKÍMIA MA Az anyagról mai szemmel, a régiek megszállottságával www.chem.elte.hu/pr Kvíz az előző előadáshoz Programajánlatok december 18. 16:00 ELTE Kémiai Intézet 065-ös terem Róka András: karácsonyi

Részletesebben

Szén nanoszerkezetek előállítása és spektroszkópiás vizsgálata

Szén nanoszerkezetek előállítása és spektroszkópiás vizsgálata Szén nanoszerkezetek előállítása és spektroszkópiás vizsgálata munkabeszámoló Németh Katalin Témavezető: Kamarás Katalin 2011. június 9. Áttekintés Szén nanocsövek - kovalens oldalfal-funkcionalizálás

Részletesebben

Tarczay György, Góbi Sándor, Magyarfalvi Gábor, Vass Elemér. ELTE Kémiai Intézet

Tarczay György, Góbi Sándor, Magyarfalvi Gábor, Vass Elemér. ELTE Kémiai Intézet Tarczay György, Góbi Sándor, Magyarfalvi Gábor, Vass Elemér ELTE Kémiai Intézet KMOP-4.2.1/B-10-2011-0002 Rezgési optikai aktivitás Abszolút konfiguráció meghatározása és konformációanalízis A gyógyszerkutatás

Részletesebben

Az elektromágneses hullámok

Az elektromágneses hullámok 203. október Az elektromágneses hullámok PTE ÁOK Biofizikai Intézet Kutatók fizikusok, kémikusok, asztronómusok Sir Isaac Newton Sir William Herschel Johann Wilhelm Ritter Joseph von Fraunhofer Robert

Részletesebben

Spektroszkópiai módszerek 2.

Spektroszkópiai módszerek 2. Spektroszkópiai módszerek 2. NMR spektroszkópia magspinek rendeződése külső mágneses tér hatására az eredő magspin nem nulla, ha a magot alkotó nukleonok közül legalább az egyik páratlan a szerves kémiában

Részletesebben

MAGYAR TUDOMÁNYOS AKADÉMIA SZILÁRDTESTFIZIKAI ÉS OPTIKAI KUTATÓINTÉZET (MTA SZFKI)

MAGYAR TUDOMÁNYOS AKADÉMIA SZILÁRDTESTFIZIKAI ÉS OPTIKAI KUTATÓINTÉZET (MTA SZFKI) MTA SZFKI Fémkutatási Osztály (1972: Fémfizikai O.) Tudományos osztályvezető (1995 óta): BAKONYI Imre (MTA Doktora) Fő tevékenység: szilárdtestfizikai és anyagtudományi kísérleti alapkutatás fémek, fémhidridek,

Részletesebben

Fizikai kémia Részecskék mágneses térben, ESR spektroszkópia. Részecskék mágneses térben. Részecskék mágneses térben

Fizikai kémia Részecskék mágneses térben, ESR spektroszkópia. Részecskék mágneses térben. Részecskék mágneses térben 06.08.. Fizikai kémia. 3. Részecskék mágneses térben, ESR spektroszkópia Dr. Berkesi Ottó SZTE Fizikai Kémiai és Anyagtudományi Tanszéke 05 Részecskék mágneses térben A részecskék mágneses térben ugyanúgy

Részletesebben

Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában

Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában 1. Motiváció ELM-keltés folyamatának vizsgálata 2. Kísérleti elrendezés Diagnosztika Szepesi Tamás MTA KFKI RMKI Kálvin S., Kocsis

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria abszorpció A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2013. január Elektromágneses hullám Transzverzális hullám elektromos térerősségvektor hullámhossz E B x mágneses térerősségvektor

Részletesebben

Bordács Sándor doktorjelölt. anyagtudományban. nyban. Dr. Kézsmárki István Prof. Yohinori Tokura Prof. Ryo Shimano

Bordács Sándor doktorjelölt. anyagtudományban. nyban. Dr. Kézsmárki István Prof. Yohinori Tokura Prof. Ryo Shimano Bordács Sándor doktorjelölt Túl l a távoli t infrán: THz spektroszkópia pia az anyagtudományban nyban Dr. Kézsmárki István Prof. Yohinori Tokura Prof. Ryo Shimano Terahertz sugárz rzás THz tartomány: frekvencia:

Részletesebben

Hogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata

Hogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata ogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata Foszfolipid kettősréteg a sejtben Foszfolipid kettősréteg felhasználása Liposzóma:gyógyszerek bejuttatása a szervezetbe (pl.: rák

Részletesebben

Mézerek és lézerek. Berta Miklós SZE, Fizika és Kémia Tsz. 2006. november 19.

Mézerek és lézerek. Berta Miklós SZE, Fizika és Kémia Tsz. 2006. november 19. és lézerek Berta Miklós SZE, Fizika és Kémia Tsz. 2006. november 19. Fény és anyag kölcsönhatása 2 / 19 Fény és anyag kölcsönhatása Fény és anyag kölcsönhatása E 2 (1) (2) (3) E 1 (1) gerjesztés (2) spontán

Részletesebben

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n. 2008. április 29.

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n. 2008. április 29. Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n Értékelés: A beadás dátuma: 2008. május 6. A mérést végezte: 1/5 A mérés célja A mérés célja az

Részletesebben

Szilárdtestek mágnessége. Mágnesesen rendezett szilárdtestek

Szilárdtestek mágnessége. Mágnesesen rendezett szilárdtestek Szilárdtestek mágnessége Mágnesesen rendezett szilárdtestek 2 Mágneses anyagok Permanens atomi mágneses momentumok: irány A kétféle spin-beállású elektronok betöltöttsége különbözik (spin-polarizáció)

Részletesebben

Arany katalizátorokon lejátszódó heterogén katalitikus folyamatok IR és XPS vizsgálata

Arany katalizátorokon lejátszódó heterogén katalitikus folyamatok IR és XPS vizsgálata OTKA Zárójelentés: T043251 Arany katalizátorokon lejátszódó heterogén katalitikus folyamatok IR és XPS vizsgálata A kutatás eredményeinek ismertetése Számos heterogén katalitikus folyamatban fémtartalmú

Részletesebben

Bevezetés a lézeres anyagmegmunkálásba

Bevezetés a lézeres anyagmegmunkálásba Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok

Részletesebben

Mérés és adatgyűjtés

Mérés és adatgyűjtés Mérés és adatgyűjtés 7. óra Mingesz Róbert Szegedi Tudományegyetem 2013. április 11. MA - 7. óra Verzió: 2.2 Utolsó frissítés: 2013. április 10. 1/37 Tartalom I 1 Szenzorok 2 Hőmérséklet mérése 3 Fény

Részletesebben

CD-spektroszkópia. Az ORD spektroskópia alapja

CD-spektroszkópia. Az ORD spektroskópia alapja CD-spektroszkópia Az ORD spektroskópia alapja - A XIX. század elején Biot megfigyelte, hogy bizonyos, a természetben előforduló szerves anyagok a lineárisan polarizált fény síkját elforgatják. - 1817-ben

Részletesebben

Pályázat Györgyi Géza-díjra

Pályázat Györgyi Géza-díjra Pályázat Györgyi Géza-díjra beadó: Dr. Németh Zoltán, tudományos munkatárs MTA Wigner FK RMI Femtoszekundumos spektroszkópia és röntgenspektroszkópiai kutatócsoport 1. Témafelvetés: nanoméretű fázisszétválás

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria abszorpció Abszorpciós fotometria Spektroszkópia - Színképvizsgálat Spektro-: görög; jelente kép/szín -szkópia: görög; néz/látás/vizsgálat Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2012. február Vizsgálatok

Részletesebben

Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia

Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia Vizsgálati módszerek az anyagtudományban Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia Vizsgálati módszerek az anyagtudományban IR spektroszkópia szeptember 24: előadás szeptember 27:

Részletesebben

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete Doktori disszertáció Tézisei PTE TTK Fizika Doktori Iskola Nemlineáris optika és spektroszkópia program MTA Wigner FK SZFI Témavezető: Kovács

Részletesebben

Raman spektroszkópia. Történet Két leirás: Eldines, kvantumos Kiválasztási szabályok Szimmetriák Raman Intenzitás Rezonáns Raman

Raman spektroszkópia. Történet Két leirás: Eldines, kvantumos Kiválasztási szabályok Szimmetriák Raman Intenzitás Rezonáns Raman Raman spektroszkópia Történet Két leirás: Eldines, kvantumos Kiválasztási szabályok Szimmetriák Raman Intenzitás Rezonáns Raman Speciális Raman esetek elektronikus SERS, tip enh. ROA near-field Kisérleti

Részletesebben

Kémiai reakciók mechanizmusa számítógépes szimulációval

Kémiai reakciók mechanizmusa számítógépes szimulációval Kémiai reakciók mechanizmusa számítógépes szimulációval Stirling András stirling@chemres.hu Elméleti Kémiai Osztály Budapest Stirling A. (MTA Kémiai Kutatóközpont) Reakciómechanizmus szimulációból 2007.

Részletesebben

Műszeres analitika. Abrankó László. Molekulaspektroszkópia. Kémiai élelmiszervizsgálati módszerek csoportosítása

Műszeres analitika. Abrankó László. Molekulaspektroszkópia. Kémiai élelmiszervizsgálati módszerek csoportosítása Abrankó László Műszeres analitika Molekulaspektroszkópia Minőségi elemzés Kvalitatív Cél: Meghatározni, hogy egy adott mintában jelen vannak-e bizonyos ismert komponensek. Vagy ismeretlen komponensek azonosítása

Részletesebben

KRISTÁLYOK GEOMETRIAI LEÍRÁSA

KRISTÁLYOK GEOMETRIAI LEÍRÁSA KRISTÁLYOK GEOMETRIAI LEÍRÁSA Kristály Bázis Pontrács Ideális Kristály: hosszútávúan rendezett hibamentes, végtelen szilárd test Kristály Bázis: a kristály legkisebb, ismétlœdœ atomcsoportja Rácspont:

Részletesebben

Ultrahideg atomok topológiai fázisai

Ultrahideg atomok topológiai fázisai Ultrahideg atomok topológiai fázisai Szirmai Gergely MTA SZFKI 2011. június 14. Szirmai Gergely (MTA SZFKI) Ultrahideg atomok topológiai fázisai 2011. június 14. 1 / 1 Kvantum fázisátalakulások I (spontán

Részletesebben

Szalay Péter (ELTE, Kémia Intézet) Szentjánosbogár, trópusi halak, sarki fény Mi a közös a természet fénytüneményeiben?

Szalay Péter (ELTE, Kémia Intézet) Szentjánosbogár, trópusi halak, sarki fény Mi a közös a természet fénytüneményeiben? Szalay Péter (ELTE, Kémia Intézet) Szentjánosbogár, trópusi halak, sarki fény Mi a közös a természet fénytüneményeiben? Boronkay György Műszaki Középiskola és Gimnázium Budapest, 2011. október 27. www.meetthescientist.hu

Részletesebben

Raman spektroszkópia. Spektroszkópiai módszerek

Raman spektroszkópia. Spektroszkópiai módszerek Raman spektroszkópia Dégi Júlia MTA SZFKI julia.degi@gmail.com Spektroszkópiai módszerek összefoglalása A Raman effektus Raman spektrumok értelmezése A Raman mikroszkóp felépítése Geológiai alkalmazások

Részletesebben

DOKTORI (PhD) ÉRTEKEZÉS TÉZISEI. Szintay Gergely. Veszprémi Egyetem. Általános és Szervetlen Kémia Tanszék

DOKTORI (PhD) ÉRTEKEZÉS TÉZISEI. Szintay Gergely. Veszprémi Egyetem. Általános és Szervetlen Kémia Tanszék A CINK(II)- ÉS A RÉZ(II)- TETRAFENIL- ÉS OKTAETIL- PORFIRINEK FOTOFIZIKAI SAJÁTSÁGAI, KOMPLEXKÉPZÉSÜK ÉS KIOLTÁSUK NITROGÉN- TARTALMÚ DONOR MOLEKULÁKKAL DOKTORI (PhD) ÉRTEKEZÉS TÉZISEI Szintay Gergely

Részletesebben

Monte Carlo módszerek a statisztikus fizikában. Az Ising modell. 8. előadás

Monte Carlo módszerek a statisztikus fizikában. Az Ising modell. 8. előadás Monte Carlo módszerek a statisztikus fizikában. Az Ising modell. 8. előadás Démon algoritmus az ideális gázra időátlag fizikai mennyiségek átlagértéke sokaságátlag E, V, N pl. molekuláris dinamika Monte

Részletesebben

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 5. mérés: Elektronspin rezonancia. 2008. március 18.

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 5. mérés: Elektronspin rezonancia. 2008. március 18. Modern Fizika Labor Fizika BSc A mérés dátuma: 28. március 18. A mérés száma és címe: 5. mérés: Elektronspin rezonancia Értékelés: A beadás dátuma: 28. március 26. A mérést végezte: 1/7 A mérés leírása:

Részletesebben

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév

FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév FOK Fogorvosi anyagtan fizikai alapjai tárgy kolokviumi kérdései 2012/13-es tanév I. félév A kollokviumon egy-egy tételt kell húzni az 1-10. és a 11-20. kérdések közül. 1. Atomi kölcsönhatások, kötéstípusok.

Részletesebben

különböző mértékben (y = 0..0,3) tartalmazó kobalt perovszkitokat 57 Fe transzmissziós Mössbauer-spektroszkópiával,

különböző mértékben (y = 0..0,3) tartalmazó kobalt perovszkitokat 57 Fe transzmissziós Mössbauer-spektroszkópiával, Zárójelentés I. A mágneses ellenállás (vagyis egy anyag elektromos ellenállásának megváltozása külső mágneses tér hatására) kutatása napjainkra mind a tudományos alapkutatás, mind a gyakorlati felhasználás

Részletesebben

Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata

Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata ELFT Vákuumfizikai, -technológiai és Alkalmazásai Szakcsoport szemináriuma, Balázsi Katalin (balazsi.katalin@ttk.mta.hu) Titán alapú biokompatibilis vékonyrétegek: előállítása és vizsgálata Vékonyrétegfizika

Részletesebben

Bipoláris tranzisztoros erősítő kapcsolások vizsgálata

Bipoláris tranzisztoros erősítő kapcsolások vizsgálata Mérési jegyzõkönyv A mérés megnevezése: Mérések Microcap Programmal Mérõcsoport: L4 Mérés helye: 14 Mérés dátuma: 2010.02.17 Mérést végezte: Varsányi Péter A Méréshez felhasznált eszközök és berendezések:

Részletesebben

Tartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban A fény; Abszorpciós spektroszkópia

Tartalomjegyzék. Emlékeztetõ. Emlékeztetõ. Spektroszkópia. Fényelnyelés híg oldatokban A fény;  Abszorpciós spektroszkópia Tartalomjegyzék PÉCS TUDOMÁNYEGYETEM ÁLTALÁNOS ORVOSTUDOMÁNY KAR A fény; Abszorpciós spektroszkópia Elektromágneses hullám kölcsönhatása anyaggal; (Nyitrai Miklós; 2015 január 27.) Az abszorpció mérése;

Részletesebben

Kvantumszimulátorok. Szirmai Gergely MTA SZFKI. Graphics: Harald Ritsch / Rainer Blatt, IQOQI

Kvantumszimulátorok. Szirmai Gergely MTA SZFKI. Graphics: Harald Ritsch / Rainer Blatt, IQOQI Kvantumszimulátorok Szirmai Gergely MTA SZFKI Graphics: Harald Ritsch / Rainer Blatt, IQOQI A kvantummechanika körülvesz tranzisztor számítógép, mobiltelefon A kvantummechanika körülvesz tranzisztor számítógép,

Részletesebben

Kamarás Katalin. Minden optikai spektroszkópiai mérés lényege fényintenzitás meghatározása a frekvencia

Kamarás Katalin. Minden optikai spektroszkópiai mérés lényege fényintenzitás meghatározása a frekvencia Bevezetés Fourier-transzformációs infravörös spektroszkópia Kamarás Katalin MTA Szilárdtestfizikai Kutató Intézet Minden optikai spektroszkópiai mérés lényege fényintenzitás meghatározása a frekvencia

Részletesebben

A vízfelvétel és - visszatartás (hiszterézis) szerepe a PM10 szabványos mérésében

A vízfelvétel és - visszatartás (hiszterézis) szerepe a PM10 szabványos mérésében A vízfelvétel és - visszatartás (hiszterézis) szerepe a PM10 szabványos mérésében Imre Kornélia 1, Molnár Ágnes 1, Gelencsér András 2, Dézsi Viktor 3 1 MTA Levegőkémia Kutatócsoport 2 Pannon Egyetem, Föld-

Részletesebben

Milyen nehéz az antiproton?

Milyen nehéz az antiproton? Milyen nehéz az antiproton? avagy: (sok)minden, amit az ASACUSA* kísérletről tudni akartál Barna Dániel Tokyoi Egyetem MTA Wigner FK Sótér Anna Max Planck Institut, Garching Horváth Dezső MTA Wigner FK

Részletesebben

Ricz Sándor. MTA Atommagkutató Intézete. SZFKI, Budapest 2013. 12. 10

Ricz Sándor. MTA Atommagkutató Intézete. SZFKI, Budapest 2013. 12. 10 Aszimmetrikus fotoelektron emisszió foton- atom és foton-h molekula kölcsönhatásban Ricz Sánor MTA Atommagkutató Intézete SZFKI, Buapest 013. 1. 10 Tartalom I. Fotoelektronok ifferenciális hatáskeresztmetszete

Részletesebben

Hőtan I. főtétele tesztek

Hőtan I. főtétele tesztek Hőtan I. főtétele tesztek. álassza ki a hamis állítást! a) A termodinamika I. főtétele a belső energia változása, a hőmennyiség és a munka között állaít meg összefüggést. b) A termodinamika I. főtétele

Részletesebben

ω mennyiségek nem túl gyorsan változnak

ω mennyiségek nem túl gyorsan változnak Licenszvizsga példakérdések Fizika szak KVANTUMMECHANIKA Egy részecskére felírt Schrödinger egyenlet szétválasztható a három koordinátatengely irányában levő egydimenziós egyenletre ha a potenciális energiára

Részletesebben

2. (d) Hővezetési problémák II. főtétel - termoelektromosság

2. (d) Hővezetési problémák II. főtétel - termoelektromosság 2. (d) Hővezetési problémák II. főtétel - termoelektromosság Utolsó módosítás: 2015. március 10. Kezdeti érték nélküli problémák (1) 1 A fél-végtelen közeg a Az x=0 pontban a tartományban helyezkedik el.

Részletesebben

Bevezetés az anyagtudományba II. előadás

Bevezetés az anyagtudományba II. előadás Bevezetés az anyagtudományba II. előadás 010. febuá 11. Boh-féle atommodell 1914 Niels Henik David BOHR 1885-196 Posztulátumai: 1) Az elekton a mag köül köpályán keing. ) Az elektonok számáa csak bizonyos

Részletesebben

Numerikus módszerek. 9. előadás

Numerikus módszerek. 9. előadás Numerikus módszerek 9. előadás Differenciálegyenletek integrálási módszerei x k dx k dt = f x,t; k k ' k, k '=1,2,... M FELADAT: meghatározni x k t n x k, n egyenletes időlépés??? t n =t 0 n JELÖLÉS: f

Részletesebben

A Mössbauer-effektus vizsgálata

A Mössbauer-effektus vizsgálata A Mössbauer-effektus vizsgálata Tóth ence fizikus,. évfolyam 006.0.0. csütörtök beadva: 005.04.0. . A mérés célja három minta: lágyvas, nátrium-nitroprusszid és rozsdamentes acél Mössbauereffektusának

Részletesebben

ATOMMODELLEK, SZÍNKÉP, KVANTUMSZÁMOK. Kalocsai Angéla, Kozma Enikő

ATOMMODELLEK, SZÍNKÉP, KVANTUMSZÁMOK. Kalocsai Angéla, Kozma Enikő ATOMMODELLEK, SZÍNKÉP, KVANTUMSZÁMOK Kalocsai Angéla, Kozma Enikő RUTHERFORD-FÉLE ATOMMODELL HIBÁI Elektromágneses sugárzáselmélettel ellentmondásban van Mivel: a keringő elektronok gyorsulnak Energiamegmaradás

Részletesebben

Némethné Vidovszky Ágens 1 és Schanda János 2

Némethné Vidovszky Ágens 1 és Schanda János 2 Némethné Vidovszky Ágens 1 és Schanda János 2 1.Budapesti Műszaki Egyetem; 2 Pannon Egyetem 1 Áttekintés A fotometria két rendszere: Vizuális teljesítmény alapú Világosság egyenértékű fénysűrűség alapú

Részletesebben

KISFESZÜLTSÉGŰ KÁBELEK

KISFESZÜLTSÉGŰ KÁBELEK BME Villamos Energetika Tanszék Nagyfeszültségű Technika és Berendezések Csoport Budapesti Műszaki és Gazdaságtudományi Egyetem KISFESZÜLTSÉGŰ KÁBELEK DIAGNOSZTIKÁJA TELJES FESZÜLTSÉGVÁLASZ MÓDSZERREL

Részletesebben

Célkitűzés/témák Fehérje-ligandum kölcsönhatások és a kötődés termodinamikai jellemzése

Célkitűzés/témák Fehérje-ligandum kölcsönhatások és a kötődés termodinamikai jellemzése Célkitűzés/témák Fehérje-ligandum kölcsönhatások és a kötődés termodinamikai jellemzése Ferenczy György Semmelweis Egyetem Biofizikai és Sugárbiológiai Intézet Biokémiai folyamatok - Ligandum-fehérje kötődés

Részletesebben

Bevezetés a modern fizika fejezeteibe. 4. (a) Kvantummechanika. Utolsó módosítás: november 15. Dr. Márkus Ferenc BME Fizika Tanszék

Bevezetés a modern fizika fejezeteibe. 4. (a) Kvantummechanika. Utolsó módosítás: november 15. Dr. Márkus Ferenc BME Fizika Tanszék Bevezetés a modern fizika fejezeteibe 4. (a) Kvantummechanika Utolsó módosítás: 2015. november 15. 1 Előzmények Az atomok színképe (1) A fehér fény komponensekre bontható: http://en.wikipedia.org/wiki/spectrum

Részletesebben

Abszorpciós spektroszkópia

Abszorpciós spektroszkópia Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses

Részletesebben

9. Fotoelektron-spektroszkópia

9. Fotoelektron-spektroszkópia 9/1 9. Fotoelektron-spektroszkópia 9.1. ábra. Fotoelektron-spektroszkópiai módszerek 9.2. ábra. UP-spektrométer vázlata 9/2 9.3. ábra. N 2 -fotoelektron-spektrum 9.4. ábra. 2:1 mólarányú CO-CO 2 gázelegy

Részletesebben

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja

HŐMÉRSÉKLETMÉRÉS. Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja. 961,93 C Ezüst dermedéspontja. 444,60 C Kén olvadáspontja Hőmérsékletmérés HŐMÉRSÉKLETMÉRÉS Elsődleges etalonok / fix pontok / 1064,00 C Arany dermedéspontja 961,93 C Ezüst dermedéspontja 444,60 C Kén olvadáspontja 0,01 C Víz hármaspontja -182,962 C Oxigén forráspontja

Részletesebben

12. Infravörös spektroszkópia

12. Infravörös spektroszkópia 12. Infravörös spektroszkópia Czirók András 2013. április Tartalomjegyzék 1. Bevezetés 2 2. A kétutas spektrométer működési elve 3 2.1. A berendezés fényútja............................ 3 2.2. Fényforrás...................................

Részletesebben

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Folyadékkristályok vizsgálata.

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Folyadékkristályok vizsgálata. Modern Fizika Labor A mérés dátuma: 2005.11.16. A mérés száma és címe: 17. Folyadékkristályok vizsgálata Értékelés: A beadás dátuma: 2005.11.30. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során

Részletesebben

Kémiai Intézet Kémiai Laboratórium. F o t o n o k k e r e s z tt ü z é b e n a D N S

Kémiai Intézet Kémiai Laboratórium. F o t o n o k k e r e s z tt ü z é b e n a D N S Szalay SzalayPéter Péter egyetemi egyetemi tanár tanár ELTE, ELTE,Kémiai Kémiai Intézet Intézet Elméleti ElméletiKémiai Kémiai Laboratórium Laboratórium F o t o n o k k e r e s z tt ü z é b e n a D N S

Részletesebben

A kovalens kötés polaritása

A kovalens kötés polaritása Általános és szervetlen kémia 4. hét Kovalens kötés A kovalens kötés kialakulásakor szabad atomokból molekulák jönnek létre. A molekulák létrejötte mindig energia csökkenéssel jár. A kovalens kötés polaritása

Részletesebben

Biofizika. Csik Gabriella. Mi a biofizika tárgya? Mi a biofizika tárgya? A biológiában és orvostudományban alkalmazott fizikai módszerek tárgyalása

Biofizika. Csik Gabriella. Mi a biofizika tárgya? Mi a biofizika tárgya? A biológiában és orvostudományban alkalmazott fizikai módszerek tárgyalása Biofizika Csik Gabriella Eötvös Loránd kora diákjait tréfásan jellemzi : határozott céllal jön az egyetemre, ügyvéd, politikus vagy orvos akar lenni. Amint az egyetembe lép, kritizálja tanárait, s az egész

Részletesebben

Bevezetés a nehéz-ion fizikába

Bevezetés a nehéz-ion fizikába Bevezetés a nehéz-ion fizikába Zoltán Fodor KFKI RMKI CERN Zoltán Fodor Bevezetés a nehéz ion fizikába 2 A világmindenség fejlődése A Nagy Bummnál minden anyag egy pontban sűrűsödött össze, ami azután

Részletesebben

Tantárgycím: Szerkezeti kémia

Tantárgycím: Szerkezeti kémia Szerkezeti kémia Eötvös Loránd Tudományegyetem Természettudományi Kar Kémia alapszak TANTÁRGYI ADATLAP és tantárgyi követelmények 2008. Tantárgycím: Szerkezeti kémia 2. Tantárgy kódja Szemeszter Követelmény

Részletesebben

KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK

KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK ÓBUDAI EGYETEM ANYAGTUDOMÁNYI SZEMINÁRIUMOK, 2014. MÁJUS 12. PEKKER SÁNDOR MTA WIGNER SZFI KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK I. FULLERÉNEK KONJUGÁLT KÖTÉSŰ POLIMEREK ÉS SZÉN-NANOSZERKEZETEK

Részletesebben

Cikloalkánok és származékaik konformációja

Cikloalkánok és származékaik konformációja 1 ikloalkánok és származékaik konformációja telített gyűrűs szénhidrogének legegyszerűbb képviselője a ciklopropán. Gyűrűje szabályos háromszög alakú, ennek megfelelően szénatomjai egy síkban helyezkednek

Részletesebben

SZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL

SZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL SZENNYVÍZKEZELÉS NAGYHATÉKONYSÁGÚ OXIDÁCIÓS ELJÁRÁSSAL Kander Dávid Környezettudomány MSc Témavezető: Dr. Barkács Katalin Konzulens: Gombos Erzsébet Tartalom Ferrát tulajdonságainak bemutatása Ferrát optimális

Részletesebben

Infravörös, spektroszkópia

Infravörös, spektroszkópia Infravörös, Raman és CD spektroszkópia Spektroszkópia Az EM sugárzás abszorbcióján alapszik: látható (leggyakrabban kvantitatív) UV IR (inkább kvalitatív) RAMAN ESR (mikrohullám) NMR (rádióhullám) Fény

Részletesebben

Mágneses magrezonancia (NMR) spektroszkópiák

Mágneses magrezonancia (NMR) spektroszkópiák 1 A szerves vegyületek szerkezetének meghatározására kezdetben az elemi analízist és az analógiákon alapuló szerkezetbizonyító szintézist illetve lebontást alkalmazták. Bonyolultabb vegyületek szerkezetének

Részletesebben

A kovalens kötés elmélete. Kovalens kötésű molekulák geometriája. Molekula geometria. Vegyértékelektronpár taszítási elmélet (VSEPR)

A kovalens kötés elmélete. Kovalens kötésű molekulák geometriája. Molekula geometria. Vegyértékelektronpár taszítási elmélet (VSEPR) 4. előadás A kovalens kötés elmélete Vegyértékelektronpár taszítási elmélet (VSEPR) az atomok kötő és nemkötő elektronpárjai úgy helyezkednek el a térben, hogy egymástól minél távolabb legyenek A központi

Részletesebben

Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél

Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél Fémgőz és plazma Buza Gábor, Bauer Attila Messer Innovation Forum 2016. december

Részletesebben

Szélesség (cm) 60 x 60. Magasság (cm) 60. Mélység (cm) 30. Felső sarok ferde konyhabútor elem. Ajtó típus ÁR kulcsrakész ÁR lapraszerelt

Szélesség (cm) 60 x 60. Magasság (cm) 60. Mélység (cm) 30. Felső sarok ferde konyhabútor elem. Ajtó típus ÁR kulcsrakész ÁR lapraszerelt Magasság (cm) 60 22 936 Ft 17 404 Ft 24 763 Ft 19 231 Ft 24 984 Ft 19 200 Ft 25 368 Ft 19 584 Ft 26 101 Ft 20 317 Ft 28 505 Ft 22 721 Ft 27 960 Ft 22 177 Ft 29 305 Ft 23 521 Ft 26 286 Ft 20 502 Ft 26 905

Részletesebben

Szélesség (cm) 60 x 60. Magasság (cm) 60. Mélység (cm) 30. Felső sarok L konyhabútor elem. Ajtó típus ÁR kulcsrakész ÁR lapraszerelt

Szélesség (cm) 60 x 60. Magasság (cm) 60. Mélység (cm) 30. Felső sarok L konyhabútor elem. Ajtó típus ÁR kulcsrakész ÁR lapraszerelt Magasság (cm) 60 34 301 Ft 26 090 Ft 37 250 Ft 29 038 Ft 37 131 Ft 28 541 Ft 37 707 Ft 29 117 Ft 38 806 Ft 30 217 Ft 42 411 Ft 33 822 Ft 41 595 Ft 33 006 Ft 43 612 Ft 35 022 Ft 39 083 Ft 30 494 Ft 40 463

Részletesebben

Mikrohullámú abszorbensek vizsgálata 4. félév

Mikrohullámú abszorbensek vizsgálata 4. félév Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Szerzők: Előzmények: OTKA-6875: MÁGNESES FÁZISÁTALAKULÁS A FÖLDKÉREGBEN ÉS GEOFIZIKAI KÖVETKEZMÉNYEI

Szerzők: Előzmények: OTKA-6875: MÁGNESES FÁZISÁTALAKULÁS A FÖLDKÉREGBEN ÉS GEOFIZIKAI KÖVETKEZMÉNYEI Szerzők: 1. Szarka László, MTA, Geodéziai és Geofizikai Kutató Intézet, Sopron 2. Kiss János, Magyar Állami Eötvös Loránd Geofizikai Intézet, Budapest 3. Prácser Ernő, Magyar Állami Eötvös Loránd Geofizikai

Részletesebben

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő G04 előadás Napelem technológiák és jellemzőik Kristályos szilícium napelem keresztmetszete negatív elektróda n-típusú szennyezés pozitív elektróda p-n határfelület p-típusú szennyezés Napelem karakterisztika

Részletesebben

Műszertechnikai és Automatizálási Intézet MÉRÉSTECHNIKA LABORATÓRIUMI MÉRÉSEK ÚTMUTATÓ

Műszertechnikai és Automatizálási Intézet MÉRÉSTECHNIKA LABORATÓRIUMI MÉRÉSEK ÚTMUTATÓ Óbudai Egyetem Kandó Kálmán Villamosmérnöki Kar Műszertechnikai és Automatizálási Intézet MÉRÉSTECHNIKA LABORATÓRIUMI MÉRÉSEK ÚTMUTATÓ 20/3. sz. mérés Villamos mennyiségek mérése Mágneses mennyiségek Hall

Részletesebben

Gránásy László. Szül.: 1955. febr. 15. Budapest ELTE TTK fizikus szak 1979 MTA Doktora (2004) Választott tag: Academia Europaea (London, 2014 )

Gránásy László. Szül.: 1955. febr. 15. Budapest ELTE TTK fizikus szak 1979 MTA Doktora (2004) Választott tag: Academia Europaea (London, 2014 ) 1p Gránásy László Szül.: 1955. febr. 15. Budapest ELTE TTK fizikus szak 1979 MTA Doktora (2004) Választott tag: Academia Europaea (London, 2014 ) Jelenleg: Tud. Tanácsadó az MTA Wigner Fizikai Kutatóközpont,

Részletesebben

Lengyel Krisztián. OH rezgések abszorpciójának vizsgálata oxidkristályokban

Lengyel Krisztián. OH rezgések abszorpciójának vizsgálata oxidkristályokban Lengyel Krisztián OH rezgések abszorpciójának vizsgálata oxidkristályokban MTA SZFKI Budapest Témavezető: Kovács László 1/34 SZTE TTK, 25. március 1. Tartalom: Bevezetés Fázisátalakulás vizsgálata LaGaO

Részletesebben

Síkban polarizált hullámok síkban polarizált lineárisan polarizált Síkban polarizált hullámok szuperpozíciója cirkulárisan polarizált

Síkban polarizált hullámok síkban polarizált lineárisan polarizált Síkban polarizált hullámok szuperpozíciója cirkulárisan polarizált Síkban polarizált hullámok Tekintsünk egy z-tengely irányában haladó fénysugarat. Ha a tér egy adott pontjában az idő függvényeként figyeljük az elektromos (ill. mágneses) térerősség vektorokat, akkor

Részletesebben

Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban

Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban ELTE TTK, Ásványtani Tanszék Az opakásványok infravörös-mikroszkópos sajátosságai és ezek jelentősége a fluidzárvány vizsgálatokban Takács Ágnes & Molnár Ferenc 6. Téli Ásványtudományi Iskola, Balatonfüred

Részletesebben

Az A 2 -probléma eliminálása a rezonátoros kvantumelektrodinamikából

Az A 2 -probléma eliminálása a rezonátoros kvantumelektrodinamikából Az A 2 -probléma eliminálása a rezonátoros kvantumelektrodinamikából Vukics András MTA Wigner FK, SzFI, Kvantumoptikai és Kvantuminformatikai Osztály SzFI szeminárium, 2014. február 25. Tartalom Az A 2

Részletesebben

Szentmiklósi László BEVEZETÉS IDŐFÜGGŐ FOLYAMATOK ALKALMAZÁSA. Ph. D. ÉRTEKEZÉS TÉZISEI. A PROMPT-γ AKTIVÁCIÓS ANALÍZISBEN

Szentmiklósi László BEVEZETÉS IDŐFÜGGŐ FOLYAMATOK ALKALMAZÁSA. Ph. D. ÉRTEKEZÉS TÉZISEI. A PROMPT-γ AKTIVÁCIÓS ANALÍZISBEN Ph. D. ÉRTEKEZÉS TÉZISEI BEVEZETÉS Szentmiklósi László IDŐFÜGGŐ FOLYAMATOK ALKALMAZÁSA A PROMPT-γ AKTIVÁCIÓS ANALÍZISBEN Témavezető: Dr. Révay Zsolt MTA Izotópkutató Intézet Egyetemi konzulens: Dr. Nagyné

Részletesebben

Fermi Dirac statisztika elemei

Fermi Dirac statisztika elemei Fermi Dirac statisztika elemei A Fermi Dirac statisztika alapjai Nagy részecskeszámú rendszerek fizikai jellemzéséhez statisztikai leírást kell alkalmazni. (Pl. gázokra érvényes klasszikus statisztika

Részletesebben

Alapvető bimolekuláris kémiai reakciók dinamikája

Alapvető bimolekuláris kémiai reakciók dinamikája Alapvető bimolekuláris kémiai reakciók dinamikája Czakó Gábor Emory University (008 011) és ELTE (011. december ) Szedres, 01. október 13. A Polanyi szabályok Haladó mozgás (ütközési energia) vs. rezgő

Részletesebben

Automaták. bemenet: pénz, kiválasztó gombok stb. állapot: standby, pénz van behelyezve stb. kimenet: cola, sprite, visszajáró

Automaták. bemenet: pénz, kiválasztó gombok stb. állapot: standby, pénz van behelyezve stb. kimenet: cola, sprite, visszajáró 12. előadás Automaták egyszerű eszközök tulajdonságok: véges számú állapota van átmenet egyik állapotból a másikba érzékeli a környezetet esetleg megváltoztatja a környezetet új állapotba megy át kóla

Részletesebben

Kémiai kötések. Kémiai kötések. A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011

Kémiai kötések. Kémiai kötések. A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 Kémiai kötések A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 1 Cl + Na Az ionos kötés 1. Cl + - + Na Klór: 1s 2 2s 2 2p 6 3s 2 3p 5 Kloridion: 1s2 2s2 2p6 3s2 3p6 Nátrium: 1s 2 2s

Részletesebben
