OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16"

Átírás

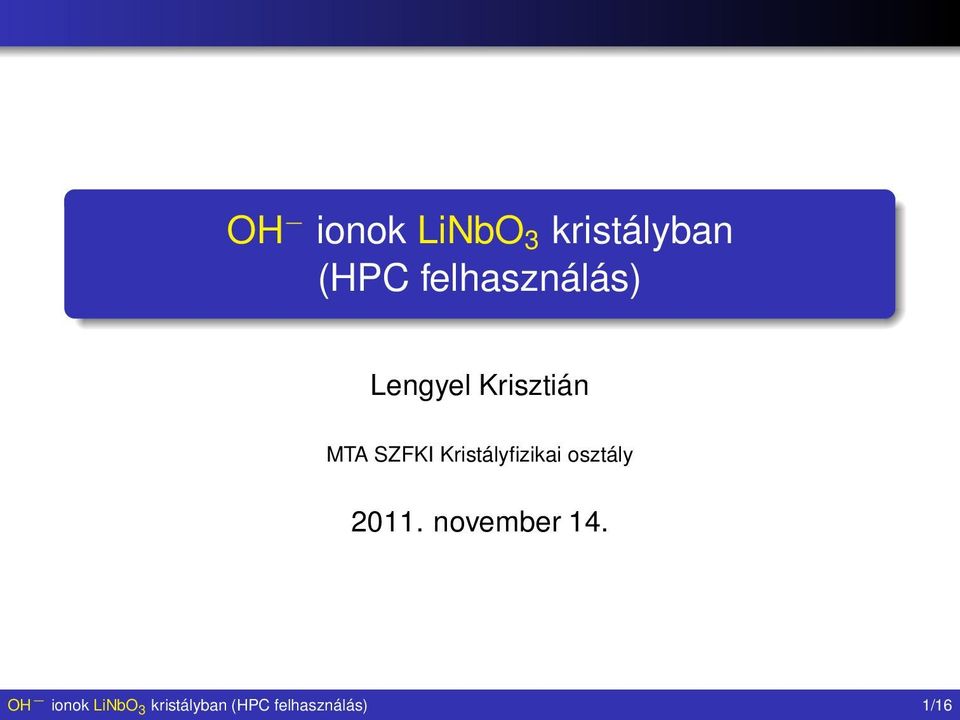

1 OH ionok LiNbO 3 kristályban (HPC felhasználás) Lengyel Krisztián MTA SZFKI Kristályfizikai osztály november 14. OH ionok LiNbO 3 kristályban (HPC felhasználás) 1/16

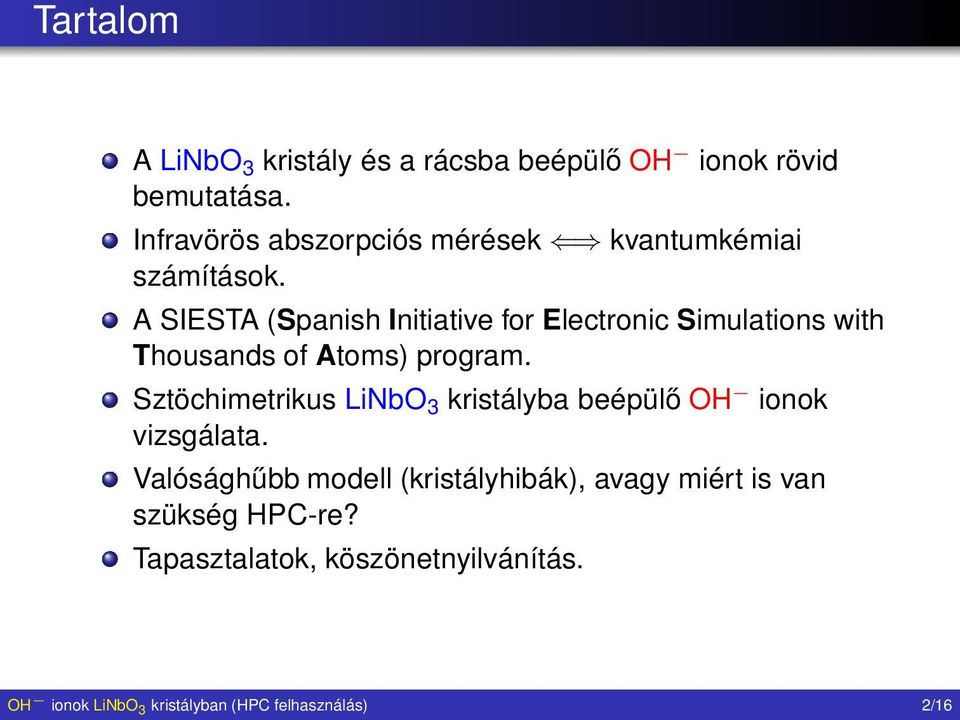

2 Tartalom A LiNbO 3 kristály és a rácsba beépülő OH ionok rövid bemutatása. Infravörös abszorpciós mérések kvantumkémiai számítások. A SIESTA (Spanish Initiative for Electronic Simulations with Thousands of Atoms) program. Sztöchimetrikus LiNbO 3 kristályba beépülő OH ionok vizsgálata. Valósághűbb modell (kristályhibák), avagy miért is van szükség HPC-re? Tapasztalatok, köszönetnyilvánítás. OH ionok LiNbO 3 kristályban (HPC felhasználás) 2/16

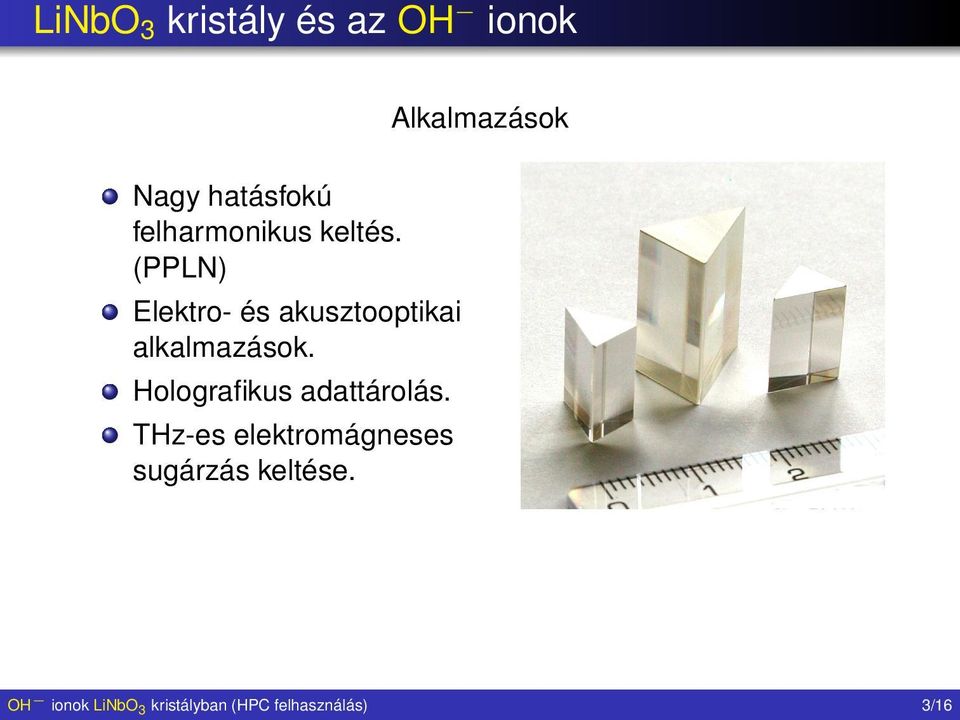

3 LiNbO 3 kristály és az OH ionok Alkalmazások Nagy hatásfokú felharmonikus keltés. (PPLN) Elektro- és akusztooptikai alkalmazások. Holografikus adattárolás. THz-es elektromágneses sugárzás keltése. OH ionok LiNbO 3 kristályban (HPC felhasználás) 3/16

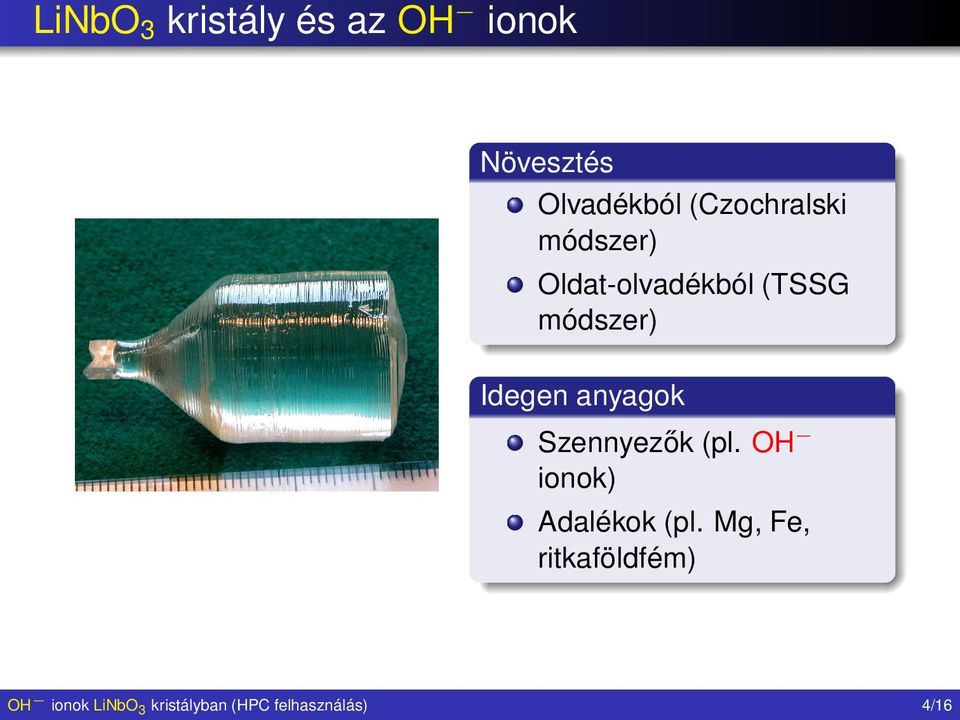

4 LiNbO 3 kristály és az OH ionok Növesztés Olvadékból (Czochralski módszer) Oldat-olvadékból (TSSG módszer) Idegen anyagok Szennyezők (pl. OH ionok) Adalékok (pl. Mg, Fe, ritkaföldfém) OH ionok LiNbO 3 kristályban (HPC felhasználás) 4/16

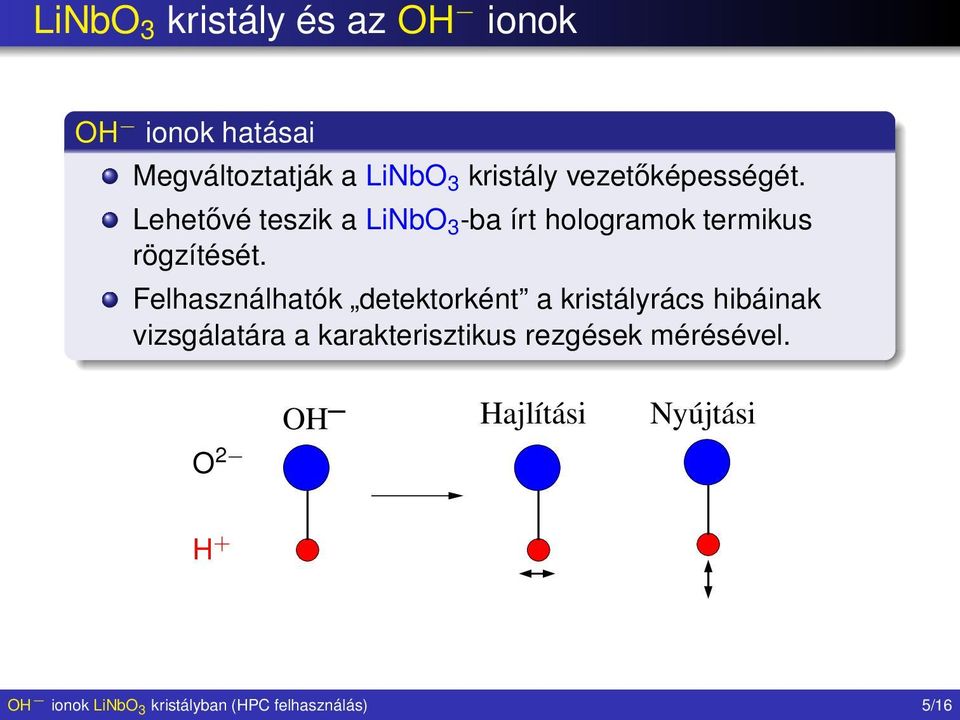

5 LiNbO 3 kristály és az OH ionok OH ionok hatásai Megváltoztatják a LiNbO 3 kristály vezetőképességét. Lehetővé teszik a LiNbO 3 -ba írt hologramok termikus rögzítését. Felhasználhatók detektorként a kristályrács hibáinak vizsgálatára a karakterisztikus rezgések mérésével. O 2 OH Hajlítási Nyújtási H + OH ionok LiNbO 3 kristályban (HPC felhasználás) 5/16

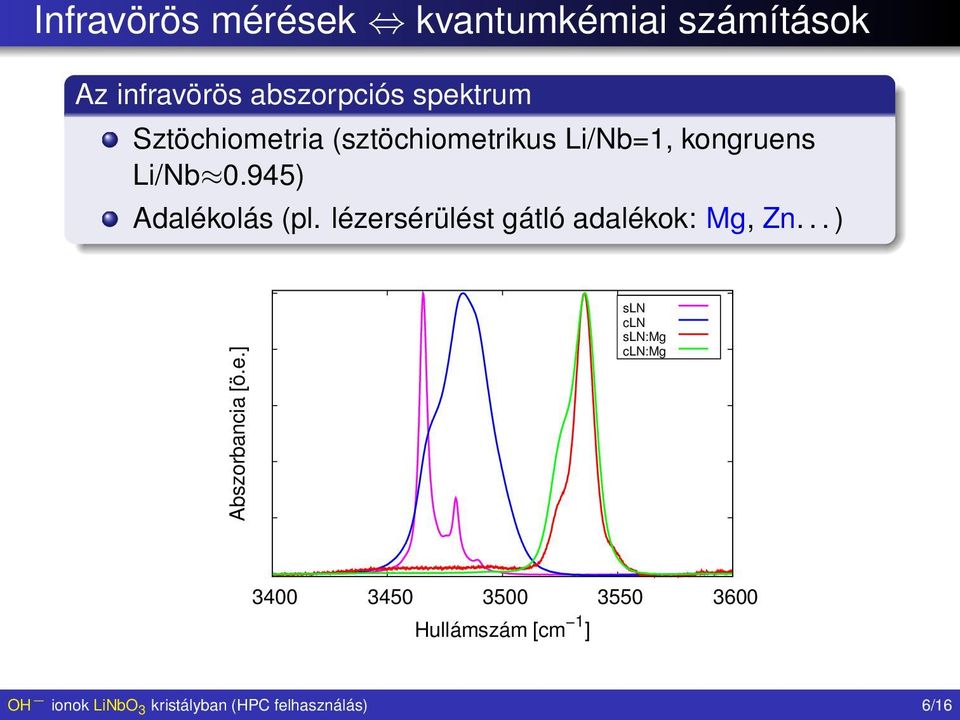

6 Infravörös mérések kvantumkémiai számítások Az infravörös abszorpciós spektrum Sztöchiometria (sztöchiometrikus Li/Nb=1, kongruens Li/Nb 0.945) Adalékolás (pl. lézersérülést gátló adalékok: Mg, Zn... ) Abszorbancia [ö.e.] sln cln sln:mg cln:mg Hullámszám [cm 1 ] OH ionok LiNbO 3 kristályban (HPC felhasználás) 6/16

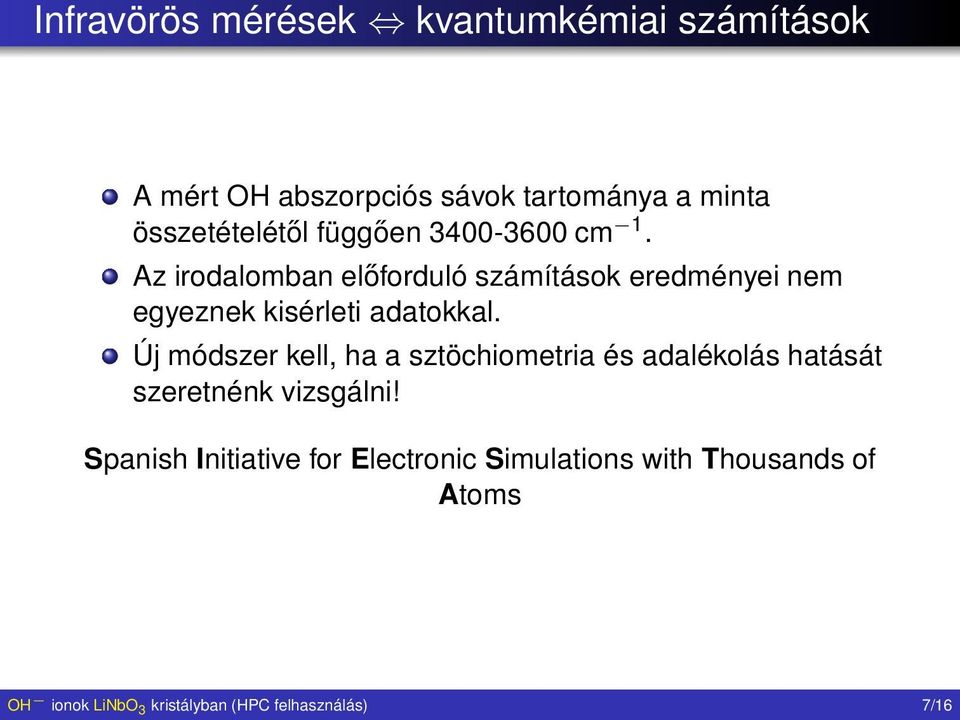

7 Infravörös mérések kvantumkémiai számítások A mért OH abszorpciós sávok tartománya a minta összetételétől függően cm 1. Az irodalomban előforduló számítások eredményei nem egyeznek kisérleti adatokkal. Új módszer kell, ha a sztöchiometria és adalékolás hatását szeretnénk vizsgálni! Spanish Initiative for Electronic Simulations with Thousands of Atoms OH ionok LiNbO 3 kristályban (HPC felhasználás) 7/16

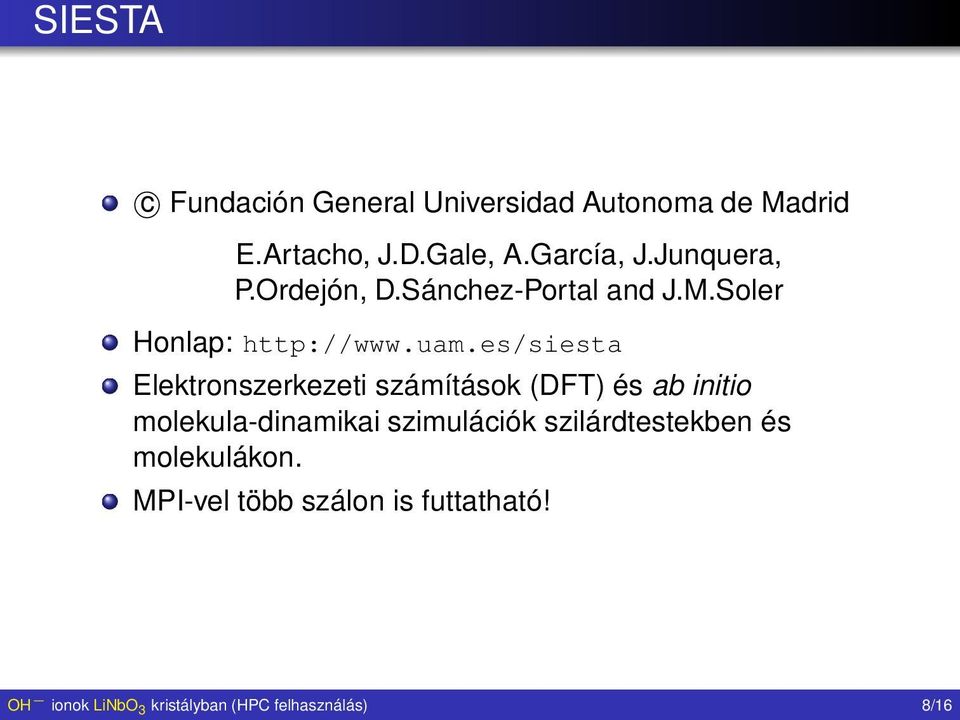

8 SIESTA c Fundación General Universidad Autonoma de Madrid E.Artacho, J.D.Gale, A.García, J.Junquera, P.Ordejón, D.Sánchez-Portal and J.M.Soler Honlap: Elektronszerkezeti számítások (DFT) és ab initio molekula-dinamikai szimulációk szilárdtestekben és molekulákon. MPI-vel több szálon is futtatható! OH ionok LiNbO 3 kristályban (HPC felhasználás) 8/16

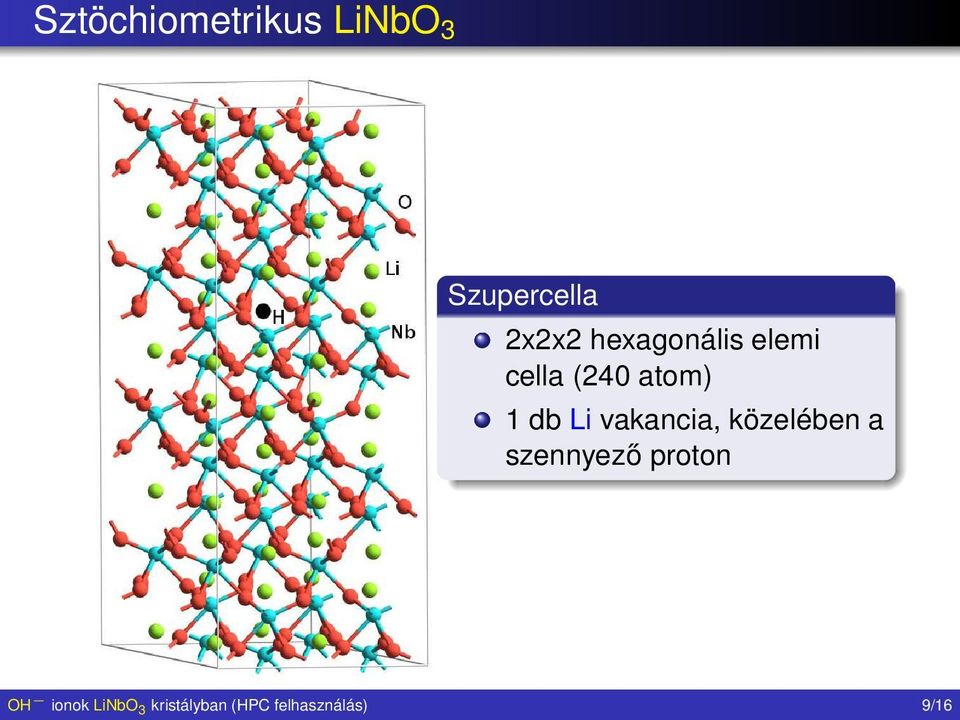

9 Sztöchiometrikus LiNbO 3 Szupercella 2x2x2 hexagonális elemi cella (240 atom) 1 db Li vakancia, közelében a szennyező proton OH ionok LiNbO 3 kristályban (HPC felhasználás) 9/16

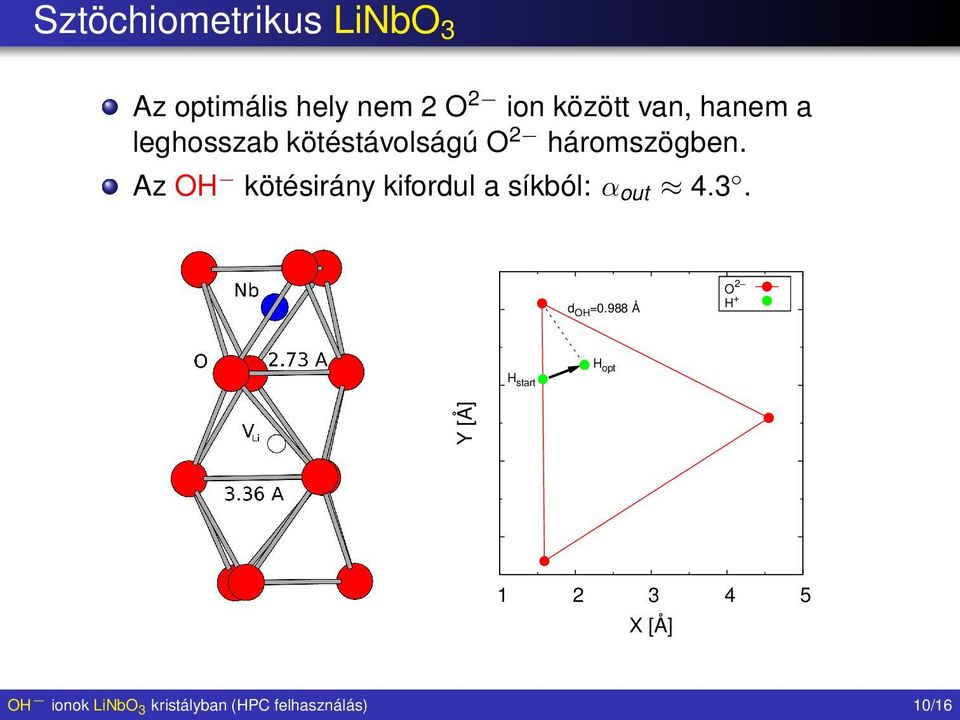

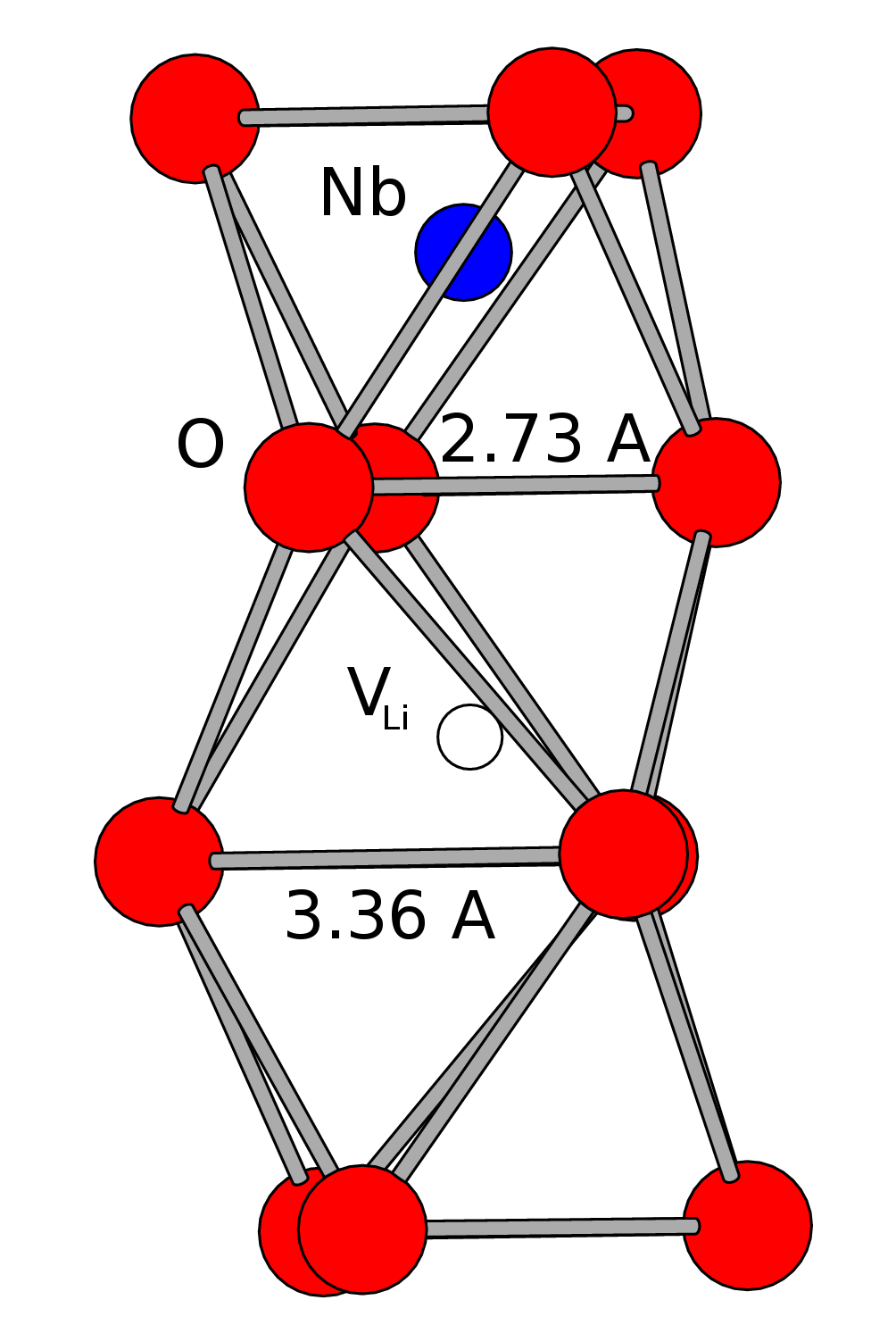

10 Sztöchiometrikus LiNbO 3 Az optimális hely nem 2 O 2 ion között van, hanem a leghosszab kötéstávolságú O 2 háromszögben. Az OH kötésirány kifordul a síkból: α out 4.3. d OH =0.988 Å O 2 H + H opt H start Y [Å] X [Å] OH ionok LiNbO 3 kristályban (HPC felhasználás) 10/16

11 Sztöchiometrikus LiNbO 3 Potenciálfelület Rögzített, optimális LiNbO 3 szerkezet Proton helye: 1.2x1.2x1.2 Å 3 térfogat 0.1 Å lépésköz 2197 pont ev z [Å] x [Å] y [Å] OH ionok LiNbO 3 kristályban (HPC felhasználás) 11/16

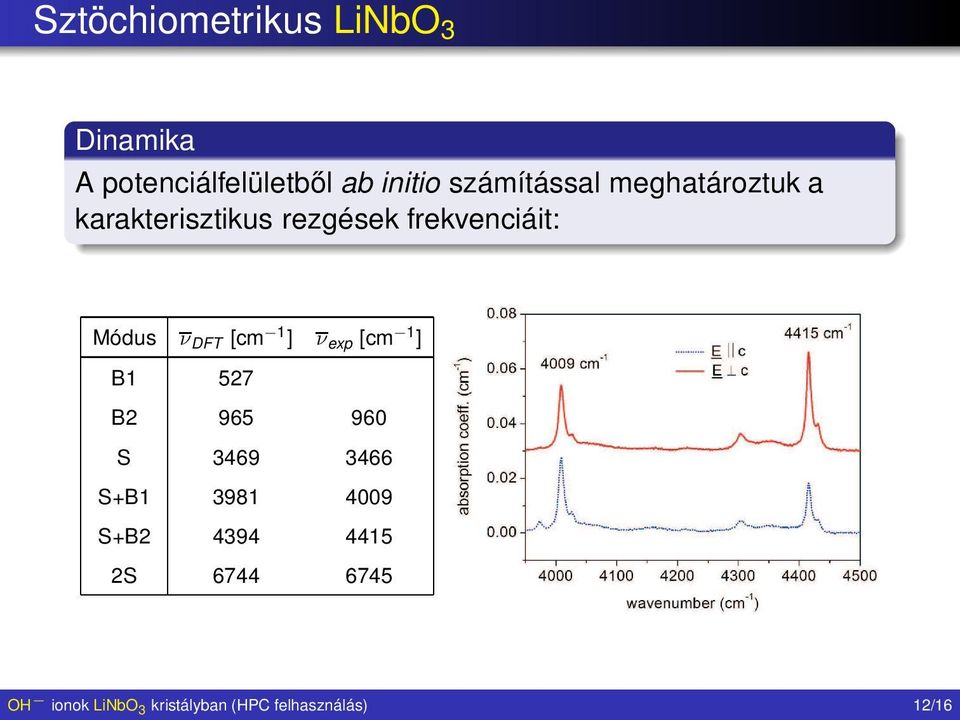

12 Sztöchiometrikus LiNbO 3 Dinamika A potenciálfelületből ab initio számítással meghatároztuk a karakterisztikus rezgések frekvenciáit: Módus ν DFT [cm 1 ] ν exp [cm 1 ] B1 527 B S S+B S+B S Fig. 1. (Color online) Infrared absorption spectra of a 2 cm OH ionok LiNbO 3 kristályban (HPC felhasználás) 12/16

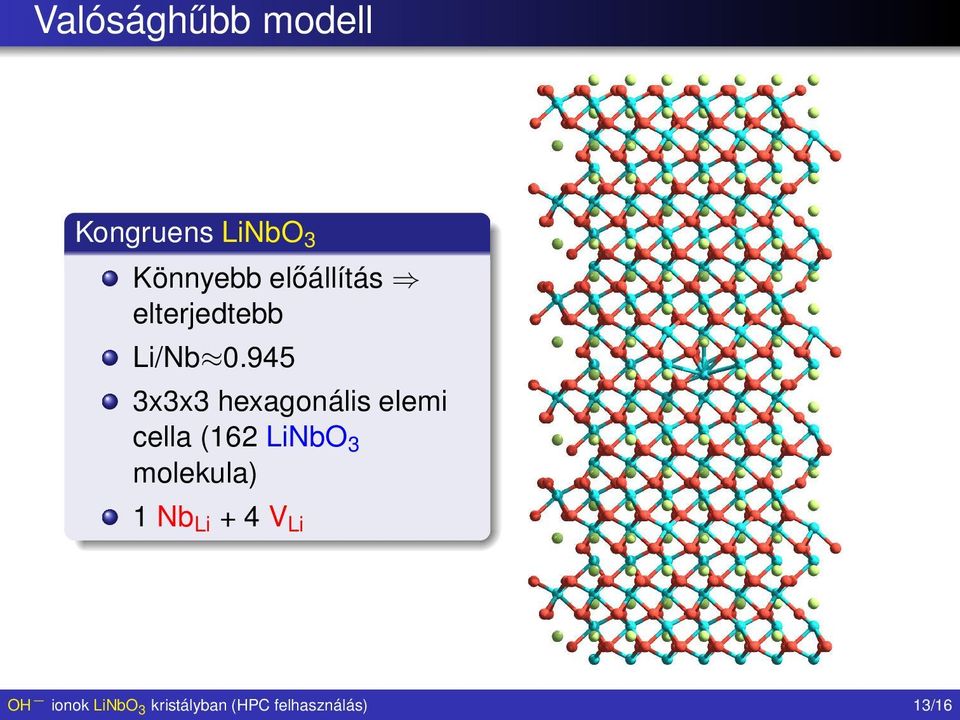

13 Valósághűbb modell Kongruens LiNbO 3 Könnyebb előállítás elterjedtebb Li/Nb x3x3 hexagonális elemi cella (162 LiNbO 3 molekula) 1 Nb Li + 4 V Li OH ionok LiNbO 3 kristályban (HPC felhasználás) 13/16

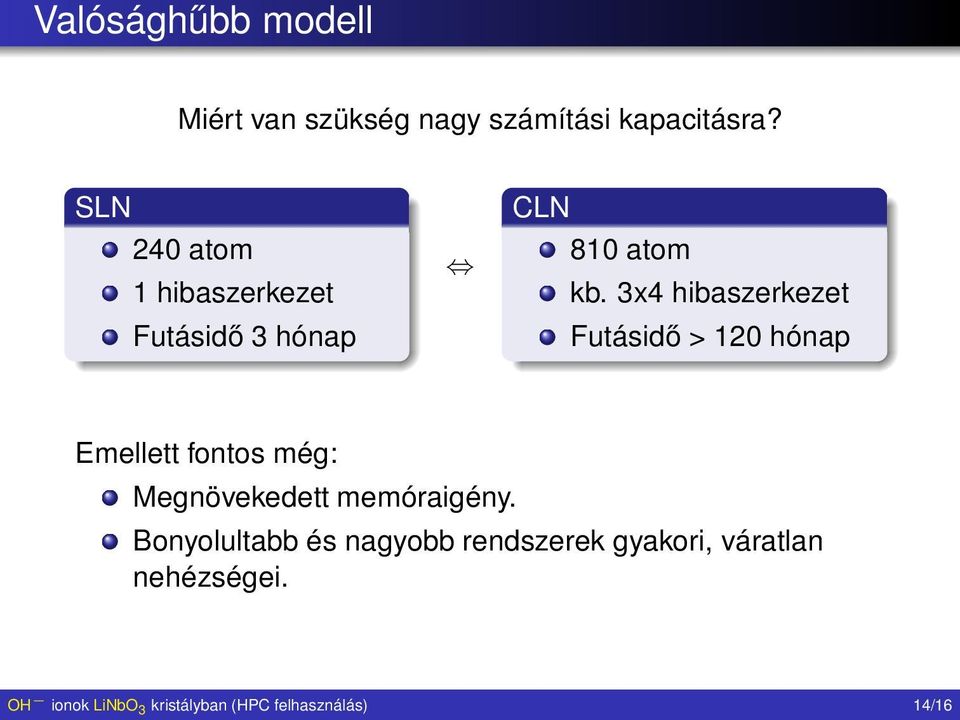

14 Valósághűbb modell Miért van szükség nagy számítási kapacitásra? SLN 240 atom 1 hibaszerkezet Futásidő 3 hónap CLN 810 atom kb. 3x4 hibaszerkezet Futásidő > 120 hónap Emellett fontos még: Megnövekedett memóraigény. Bonyolultabb és nagyobb rendszerek gyakori, váratlan nehézségei. OH ionok LiNbO 3 kristályban (HPC felhasználás) 14/16

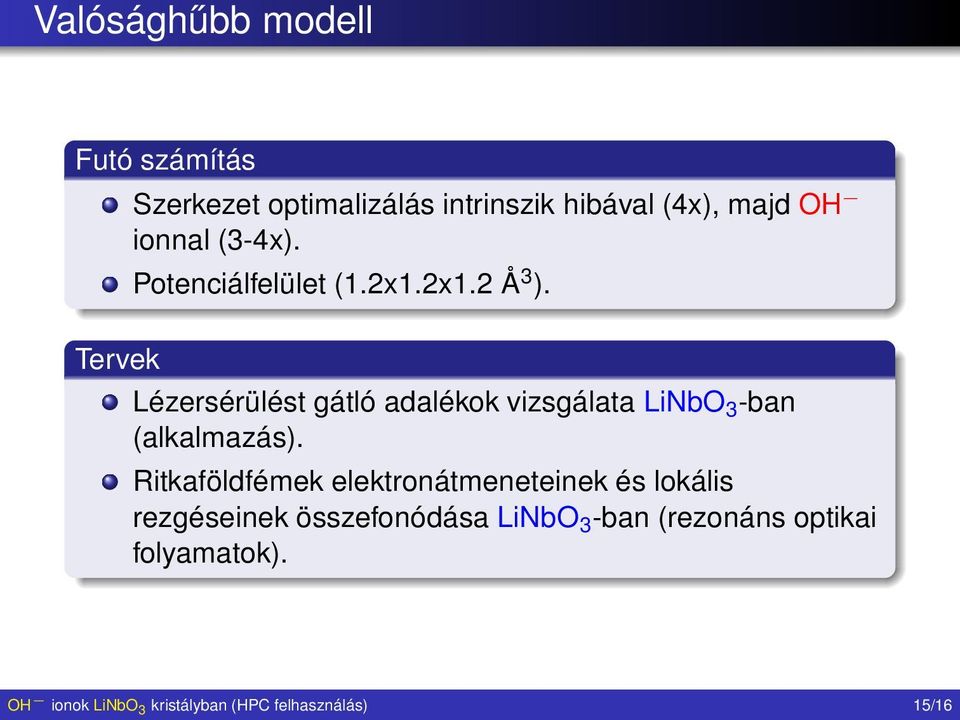

15 Valósághűbb modell Futó számítás Szerkezet optimalizálás intrinszik hibával (4x), majd OH ionnal (3-4x). Potenciálfelület (1.2x1.2x1.2 Å 3 ). Tervek Lézersérülést gátló adalékok vizsgálata LiNbO 3 -ban (alkalmazás). Ritkaföldfémek elektronátmeneteinek és lokális rezgéseinek összefonódása LiNbO 3 -ban (rezonáns optikai folyamatok). OH ionok LiNbO 3 kristályban (HPC felhasználás) 15/16

16 Tapasztalat, köszönetnyilvánítás Tapasztalat NIIF regisztráció (GRID, HPC) Job management: GRID (glite) HPC (qsub, qdel... ) Köszönetnyilvánítás MTA SZFKI Kvantumoptika Osztály, NIIF, RMKI GRID, HPC OH ionok LiNbO 3 kristályban (HPC felhasználás) 16/16

Lengyel Krisztián. OH rezgések abszorpciójának vizsgálata oxidkristályokban

Lengyel Krisztián. OH rezgések abszorpciójának vizsgálata oxidkristályokban Lengyel Krisztián OH rezgések abszorpciójának vizsgálata oxidkristályokban MTA SZFKI Budapest Témavezető: Kovács László 1/34 SZTE TTK, 25. március 1. Tartalom: Bevezetés Fázisátalakulás vizsgálata LaGaO

Részletesebben

Koherens lézerspektroszkópia adalékolt optikai egykristályokban

Koherens lézerspektroszkópia adalékolt optikai egykristályokban Koherens lézerspektroszkópia adalékolt optikai egykristályokban Kis Zsolt MTA Wigner Fizikai Kutatóközpont H-1121 Budapest, Konkoly-Thege Miklós út 29-33 2015. június 8. Hogyan nyerjünk információt egyes

Részletesebben

Optikai kristályok spektroszkópiája

Optikai kristályok spektroszkópiája SOKSZÍNŰ OPTIKA: NYÁRI ISKOLA Szeged, 2011. augusztus 24-26 Kovács László Kristályfizikai Osztály Tartalom Optikai kristályok Spektroszkópia Optikai kristályok Széles tiltottsávú, szigetelő anyagok, oxidok

Részletesebben

PÉCSI TUDOMÁNYEGYETEM. Oxidkristályok lineáris terahertzes spektroszkópiai vizsgálata. Unferdorben Márta

PÉCSI TUDOMÁNYEGYETEM. Oxidkristályok lineáris terahertzes spektroszkópiai vizsgálata. Unferdorben Márta PÉCSI TUDOMÁNYEGYETEM Fizika Doktori Iskola Nemlineáris optika és spektroszkópia program Oxidkristályok lineáris terahertzes spektroszkópiai vizsgálata PhD értekezés Unferdorben Márta Témavezető: Dr. Pálfalvi

Részletesebben

PÉCSI TUDOMÁNYEGYETEM. Oxidkristályok lineáris terahertzes. spektroszkópiai vizsgálata. Unferdorben Márta

PÉCSI TUDOMÁNYEGYETEM. Oxidkristályok lineáris terahertzes. spektroszkópiai vizsgálata. Unferdorben Márta PÉCSI TUDOMÁNYEGYETEM Fizika Doktori Iskola Nemlineáris optika és spektroszkópia program Oxidkristályok lineáris terahertzes spektroszkópiai vizsgálata PhD értekezés Unferdorben Márta Témavezető: Dr. Pálfalvi

Részletesebben

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete 2011. 06. 14. 1/29 A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete Hajdara Ivett PTE TTK, Ph.D MTA SZFKI Kristályfizikai Osztály Témavezető: Kovács László 2011. június 14. Tartalom 2011.

Részletesebben

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete

A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete A kálium-lítium-niobát kristály tulajdonságai és hibaszerkezete Doktori disszertáció Tézisei PTE TTK Fizika Doktori Iskola Nemlineáris optika és spektroszkópia program MTA Wigner FK SZFI Témavezető: Kovács

Részletesebben

Műszeres analitika. Abrankó László. Molekulaspektroszkópia. Kémiai élelmiszervizsgálati módszerek csoportosítása

Műszeres analitika. Abrankó László. Molekulaspektroszkópia. Kémiai élelmiszervizsgálati módszerek csoportosítása Abrankó László Műszeres analitika Molekulaspektroszkópia Minőségi elemzés Kvalitatív Cél: Meghatározni, hogy egy adott mintában jelen vannak-e bizonyos ismert komponensek. Vagy ismeretlen komponensek azonosítása

Részletesebben

Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia

Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia Vizsgálati módszerek az anyagtudományban Rezgési spektroszkópiák Infravörös (IR) és Raman spektroszkópia Vizsgálati módszerek az anyagtudományban IR spektroszkópia szeptember 24: előadás szeptember 27:

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria abszorpció Abszorpciós fotometria Spektroszkópia - Színképvizsgálat Spektro-: görög; jelente kép/szín -szkópia: görög; néz/látás/vizsgálat Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2012. február Vizsgálatok

Részletesebben

Hogyan bírhatjuk szóra a molekulákat, avagy mi is az a spektroszkópia?

Hogyan bírhatjuk szóra a molekulákat, avagy mi is az a spektroszkópia? Hogyan bírhatjuk szóra a molekulákat, avagy mi is az a spektroszkópia? Prof. Túri László (ELTE, Kémiai Intézet) turi@chem.elte.hu 2012. november 19. Szent László Gimnázium Önképzőkör 1 Kapcsolódási pontok

Részletesebben

NANORENDSZEREK ÁLTALÁNOS TULAJDONSÁGAI ÉS ORVOSI ALKALMAZÁSAI

NANORENDSZEREK ÁLTALÁNOS TULAJDONSÁGAI ÉS ORVOSI ALKALMAZÁSAI NANORENDSZEREK ÁLTALÁNOS TULAJDONSÁGAI ÉS ORVOSI ALKALMAZÁSAI (Bóta Attila, MTA TTK Molekuláris Farmakológiai Intézet, Biológiai Nanokémia Osztály) Berényi Szilvia, Deák Róbert, Holló Gábor, Kiss Teréz,

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria abszorpció A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai Intézet 2013. január Elektromágneses hullám Transzverzális hullám elektromos térerősségvektor hullámhossz E B x mágneses térerősségvektor

Részletesebben

ZÁRÓJELENTÉS. Kutatási eredmények

ZÁRÓJELENTÉS. Kutatási eredmények Kutatási eredmények OTKA szám: T 034262, futamidő 2001-2005. Adatkezelésre alkalmas kristályos és üveges rendszerek vizsgálata és optimalizálása Témavezető: Corradi Gábor A kutatások a szerződésben kijelölt

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai ntézet 2011. szeptember 15. E B x x Transzverzális hullám A fény elektromos térerősségvektor hullámhossz Az elektromos a mágneses térerősség

Részletesebben

A fény tulajdonságai

A fény tulajdonságai Spektrofotometria A fény tulajdonságai A fény, mint hullámjelenség (lambda) (nm) hullámhossz (nű) (f) (Hz, 1/s) frekvencia, = c/ c (m/s) fénysebesség (2,998 10 8 m/s) (σ) (cm -1 ) hullámszám, = 1/ A amplitúdó

Részletesebben

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte:

Modern Fizika Labor. A mérés száma és címe: A mérés dátuma: Értékelés: Infravörös spektroszkópia. A beadás dátuma: A mérést végezte: Modern Fizika Labor A mérés dátuma: 2005.10.26. A mérés száma és címe: 12. Infravörös spektroszkópia Értékelés: A beadás dátuma: 2005.11.09. A mérést végezte: Orosz Katalin Tóth Bence 1 A mérés során egy

Részletesebben

Fázisegyensúlyok vizsgálata az X 2 O-Li 2 O-Nb 2 O 5 (X = Na, Rb, Cs) hármas rendszerekben, LiNbO 3 egykristály növesztése és vizsgálata

Fázisegyensúlyok vizsgálata az X 2 O-Li 2 O-Nb 2 O 5 (X = Na, Rb, Cs) hármas rendszerekben, LiNbO 3 egykristály növesztése és vizsgálata Fázisegyensúlyok vizsgálata az X 2 O-Li 2 O-Nb 2 O 5 (X = Na, Rb, Cs) hármas rendszerekben, LiNbO 3 egykristály növesztése és vizsgálata Doktori (Ph. D.) értekezés tézisei Dravecz Gabriella Magyar Tudományos

Részletesebben

Folyékony mikrominták analízise kapacitívan csatolt mikroplazma felhasználásával

Folyékony mikrominták analízise kapacitívan csatolt mikroplazma felhasználásával Folyékony mikrominták analízise kapacitívan csatolt mikroplazma felhasználásával DARVASI Jenő 1, FRENTIU Tiberiu 1, CADAR Sergiu 2, PONTA Michaela 1 1 Babeş-Bolyai Tudományegyetem, Kémia és Vegyészmérnöki

Részletesebben

Szójabab és búza csírázási folyamatainak összehasonlítása NIR spektrumok segítségével

Szójabab és búza csírázási folyamatainak összehasonlítása NIR spektrumok segítségével Szójabab és búza csírázási folyamatainak összehasonlítása NIR spektrumok segítségével Bartalné Berceli Mónika BME VBK ABÉT NIR Klub, Budapesti Corvinus Egyetem, 2015. október 6. 2. Búza összetétele (sz.a.)

Részletesebben

Röntgen-gamma spektrometria

Röntgen-gamma spektrometria Röntgen-gamma spektrométer fejlesztése radioaktív anyagok elemi összetétele és izotópszelektív radioaktivitása egyidejű meghatározására Szalóki Imre, Gerényi Anita, Radócz Gábor Nukleáris Technikai Intézet

Részletesebben

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési

Részletesebben

Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában

Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában Deutérium pelletekkel keltett zavarok mágnesesen összetartott plazmában 1. Motiváció ELM-keltés folyamatának vizsgálata 2. Kísérleti elrendezés Diagnosztika Szepesi Tamás MTA KFKI RMKI Kálvin S., Kocsis

Részletesebben

Modern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21.

Modern Fizika Labor. 11. Spektroszkópia. Fizika BSc. A mérés dátuma: dec. 16. A mérés száma és címe: Értékelés: A beadás dátuma: dec. 21. Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. dec. 16. A mérés száma és címe: 11. Spektroszkópia Értékelés: A beadás dátuma: 2011. dec. 21. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin

Részletesebben

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic Abszorpciós spektroszkópia Abszorpciós spektrofotometria 29.2.2. Az abszorpciós spektroszkópia a fényabszorpció jelenségét használja fel híg oldatok minőségi és mennyiségi vizsgálatára. Abszorpció Az elektromágneses

Részletesebben

Jahn Teller-effektus Cs 3 C 60 -ban. Pergerné Klupp Gyöngyi. Matus Péter, Kamarás Katalin MTA SZFKI

Jahn Teller-effektus Cs 3 C 60 -ban. Pergerné Klupp Gyöngyi. Matus Péter, Kamarás Katalin MTA SZFKI Jahn Teller-effektus Cs 3 C 60 -ban Pergerné Klupp Gyöngyi Matus Péter, Kamarás Katalin MTA SZFKI Jahn Teller-effektus Cs 3 C 60 -ban Tartalom 2 Bevezetés az A 3 C 60 (A = K, Rb, Cs) alkálifém-fulleridekről

Részletesebben

A projekt eredetileg kért időtartama: 2002 február 1. 2004. december 31. Az időtartam meghosszabbításra került 2005. december 31-ig.

A projekt eredetileg kért időtartama: 2002 február 1. 2004. december 31. Az időtartam meghosszabbításra került 2005. december 31-ig. Szakmai zárójelentés az Ultrarövid infravörös és távoli infravörös (THz-es) fényimpulzusok előállítása és alkalmazása című, T 38372 számú OTKA projekthez A projekt eredetileg kért időtartama: 22 február

Részletesebben

1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4.

1. változat. 4. Jelöld meg azt az oxidot, melynek megfelelője a vas(iii)-hidroxid! A FeO; Б Fe 2 O 3 ; В OF 2 ; Г Fe 3 O 4. 1. változat z 1-től 16-ig terjedő feladatokban négy válaszlehetőség van, amelyek közül csak egy helyes. Válaszd ki a helyes választ és jelöld be a válaszlapon! 1. Melyik sor fejezi be helyesen az állítást:

Részletesebben

OH rezgések abszorpciójának vizsgálata oxidkristályokban

OH rezgések abszorpciójának vizsgálata oxidkristályokban OH rezgések abszorpciójának vizsgálata oxidkristályokban PhD dolgozat MTA SZFKI SZTE TTK Fizika Doktori Iskola Témavezető: Kovács László Lengyel Krisztián 2004. augusztus 23. Tartalomjegyzék 1. Bevezetés

Részletesebben

41. ábra A NaCl rács elemi cellája

41. ábra A NaCl rács elemi cellája 41. ábra A NaCl rács elemi cellája Mindkét rácsra jellemző, hogy egy tetszés szerint kiválasztott pozitív vagy negatív töltésű iont ellentétes töltésű ionok vesznek körül. Különbség a közvetlen szomszédok

Részletesebben

Modern Fizika Labor. 12. Infravörös spektroszkópia. Fizika BSc. A mérés dátuma: okt. 04. A mérés száma és címe: Értékelés:

Modern Fizika Labor. 12. Infravörös spektroszkópia. Fizika BSc. A mérés dátuma: okt. 04. A mérés száma és címe: Értékelés: Modern Fizika Labor Fizika BSc A mérés dátuma: 011. okt. 04. A mérés száma és címe: 1. Infravörös spektroszkópia Értékelés: A beadás dátuma: 011. dec. 1. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin

Részletesebben

ő á ö é é í í ó ű á ő é é ő á á á é á é á é é é é ő é á á é é é é ö ö ú é íí ü é é ú ő ő é ó í é é é é ó í é é é ü ö ö á é ó é ő ó é á í ó é í ü é é á é é í é é ü é é á í ó í é ü ö ö é é ó ó é ó ó é á

Részletesebben

Ü Á É É í Ő É Ő Á Ü Ó í Á É Ü Á É É í ŐÉ Ő Á Ü ü Ó Ó ö ő ö ö ö ő ó Ó ö ű ö ő ó Ó Ó ö ö Ó í ő ü ü ü Ü Á É í ő ő ü ú í ú Ü ű ö ü ö ü ü ú Ü í í ó ó É Ö ü ő ü ö ú Ü ö ö ü ő ő í ő Á Ó Ó í Ó ú ő ó í Ö Ó ö ö

Részletesebben

ó ö ó őé é ü ő É ö ó ő é ű Ü ú é ü é ő ó ó ó é ő ó é é ó ö ó őé é Ü ő ó ő ú ó é ű Ü ú é ü é ó ó ö é ő ó é ó é ó ó ó ö ó ó őé é ü ő ő őé ü é ó ó ő é ű ü ú é ü é ő ó ö ó é ó é é ó ó Ó Á Á Á é é é ő ő é é

Részletesebben

Í Á ÓÉ Ú Á ö ú ö ó ö ü ö ó ö ü ö ó ö ú ú ö ú ó ó ö ó ó ó ö ó ó ű ó ö ó ö ö ú ó ó ú ö Ö ó ö Ö ö ó ó ó ö ö ú ó ö ú ó ó ó ü ó ú ó ö ö ú ó ó Á Á ú ó ü ö Ö ó ö ö ó ö ú Á ö ú ö ö ö ö ö ú ö ú ü ö ú ű ö ö ó ó

Részletesebben

ő ö é Ü ü é Ó é é ú ü ö ű é é é é í Ü Ö ö ö ö ü ö é é Ó é é ő é ű í ű ő ő é é é ő é é é Ü Ü Ö Ö ő Ö é ü ö ü ő é é é ő ő é ü í ő é ő ő é é é é é é é é ő í ö é ö ő é ő é é ő é ü ő é é é é ú ő é é ő ő é é

Részletesebben

Í Í Á Í Á Ü Ö ü Á ü ó Í ó ű ó ü ó ó ó ú ű ó ó ü ű ó ó ű ó ü ü ü ű Í ű ü ü ű ó ű ü ó ű ü ű ű ü ű óé ű ü ó ű ű ü ü ó ú ü ű ó ü ü É ü ó ó ű ó ó ó ú ó ü ó ü ű ü ó ü ú ó Í ó ó ó ó ó ü ü ó ó ú ó ű ü ú ú ó ü

Részletesebben

ö ö É Ú Á í ö í ö ö öé ö í ö ö Ö Ö Ö ó ó ó ö Ö í í í ó ó Ö í Ö ű í ö ő í ő ü Ö ű í í Ö ó í ű Ö ó í í ó ó ö í Ö Ö Ö ű ó ó ő ő ő ő í ó ó í ó ű ó Ö Ö ű í ő ú ó ő Ö Ö ö Ö ü Ő ö ü ó ó í í ö ü ő Ö ü í ú ó ó

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 3. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Szerves kémiai analízis TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ

Szerves kémiai analízis TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ BSC ANYAGMÉRNÖK SZAK VEGYIPARI TECHNOLÓGIAI SZÁMÁRA KÖTELEZŐ TANTÁRGYI KOMMUNIKÁCIÓS DOSSZIÉ MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR KÉMIAI INTÉZET Miskolc, 2016 1 Tartalomjegyzék 1. Tantárgyleírás,

Részletesebben

Mérési jegyzőkönyv. 1. mérés: Abszorpciós spektrum meghatározása. Semmelweis Egyetem, Elméleti Orvostudományi Központ Biofizika laboratórium

Mérési jegyzőkönyv. 1. mérés: Abszorpciós spektrum meghatározása. Semmelweis Egyetem, Elméleti Orvostudományi Központ Biofizika laboratórium Mérési jegyzőkönyv 1. mérés: Abszorpciós spektrum meghatározása A mérés helyszíne: Semmelweis Egyetem, Elméleti Orvostudományi Központ Biofizika laboratórium A mérés időpontja: 2012.02.08. A mérést végezte:

Részletesebben

Szakképesítés-ráépülés: 55 524 03 Műszeres analitikus Szóbeli vizsgatevékenység A vizsgafeladat megnevezése: Analitikai elemző módszerek

Szakképesítés-ráépülés: 55 524 03 Műszeres analitikus Szóbeli vizsgatevékenység A vizsgafeladat megnevezése: Analitikai elemző módszerek A vizsgafeladat ismertetése: A szóbeli központilag összeállított vizsga kérdései a 4. Szakmai követelmények fejezetben megadott modulhoz tartozó témakörök mindegyikét tartalmazzák. Amennyiben a tétel kidolgozásához

Részletesebben

Abszorpciós spektroszkópia

Abszorpciós spektroszkópia Tartalomjegyzék Abszorpciós spektroszkópia (Nyitrai Miklós; 2011 február 1.) Dolgozat: május 3. 18:00-20:00. Egész éves anyag. Korábbi dolgozatok nem számítanak bele. Felmentés 80% felett. A fény; Elektromágneses

Részletesebben

Villamos tulajdonságok

Villamos tulajdonságok Villamos tulajdonságok A vezetés s magyarázata Elektron függıleges falú potenciálgödörben: állóhullámok alap és gerjesztett állapotok Több elektron: Pauli-elv Sok elektron: Energia sávok Sávelméletlet

Részletesebben

Mikrohullámú abszorbensek vizsgálata 4. félév

Mikrohullámú abszorbensek vizsgálata 4. félév Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata 4. félév Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok. Folyadékok folyékony nincs saját alakja szilárd van saját alakja (deformálás után úgy marad, nem (deformálás után visszaalakul, mert ébrednek benne visszatérítő nyíróerők) visszatérítő nyíróerők léptek

Részletesebben

GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban

GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban GaInAsP/InP LED-ek kutatása és spektroszkópiai alkalmazása a közeli infravörös tartományban LED-ek fejlesztése nagy víztartalmú szerves anyagok, biológiai minták optikai vizsgálatára NÁDAS JÓZSEF TÉMAVEZETŐ:

Részletesebben

On-line és off-line helyszíni hibagáz analízis. Czikó Zsolt MaxiCont Kft. 2009/10/16 1

On-line és off-line helyszíni hibagáz analízis. Czikó Zsolt MaxiCont Kft. 2009/10/16 1 On-line és off-line helyszíni hibagáz analízis Czikó Zsolt MaxiCont Kft. 2009/10/16 1 Előadás vázlata: Oldott gáz analízis (DGA) Off-line On-line Foto-akusztikus eljárás GE Energy DGA eszközei Készülékek

Részletesebben

Hangfrekvenciás mechanikai rezgések vizsgálata

Hangfrekvenciás mechanikai rezgések vizsgálata KLASSZIKUS FIZIKA LABORATÓRIUM 3. MÉRÉS Hangfrekvenciás mechanikai rezgések vizsgálata Mérést végezte: Enyingi Vera Atala ENVSAAT.ELTE Mérés időpontja: 2011. november 23. Szerda délelőtti csoport 1. A

Részletesebben

Műszeres analitika II. (TKBE0532)

Műszeres analitika II. (TKBE0532) Műszeres analitika II. (TKBE0532) 4. előadás Spektroszkópia alapjai Dr. Andrási Melinda Debreceni Egyetem Természettudományi és Technológiai Kar Szervetlen és Analitikai Kémiai Tanszék A fény elektromágneses

Részletesebben

Hogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata

Hogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata ogyan épül fel a sejtmembrán? Egyszerű modellek felépítése és vizsgálata Foszfolipid kettősréteg a sejtben Foszfolipid kettősréteg felhasználása Liposzóma:gyógyszerek bejuttatása a szervezetbe (pl.: rák

Részletesebben

Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft

Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft Dr. JUVANCZ ZOLTÁN Óbudai Egyetem Dr. FENYVESI ÉVA CycloLab Kft Atom- és molekula-spektroszkópiás módszerek Módszer Elv Vizsgált anyag típusa Atom abszorpciós spektrofotometria (AAS) A szervetlen Lángfotometria

Részletesebben

Az elektromágneses hullámok

Az elektromágneses hullámok 203. október Az elektromágneses hullámok PTE ÁOK Biofizikai Intézet Kutatók fizikusok, kémikusok, asztronómusok Sir Isaac Newton Sir William Herschel Johann Wilhelm Ritter Joseph von Fraunhofer Robert

Részletesebben

A diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában

A diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában A diffúz reflektancia spektroszkópia (DRS) módszerének alkalmazhatósága talajok ásványos fázisának rutinvizsgálatában Készítette: Ringer Marianna Témavezető: Szalai Zoltán 2015.06.16. Bevezetés Kutatási

Részletesebben

XI. Fémorganikus fotokémia. A cisz-cr(co) 4 (CH 3 CN) 2 előállítása és reaktivitása

XI. Fémorganikus fotokémia. A cisz-cr(co) 4 (CH 3 CN) 2 előállítása és reaktivitása XI. Fémorganikus fotokémia. A cisz-cr(co) 4 (CH 3 CN) 2 előállítása és reaktivitása 1. BEVEZETÉS Az átmenetifémek karbonil komplexeinek egyik legfontosabb reakciója a ligandum-helyettesítési reakció. A

Részletesebben

Röntgendiffrakció, tömegspektrometria, infravörös spektrometria.

Röntgendiffrakció, tömegspektrometria, infravörös spektrometria. A biomolekuláris szerkezet és dinamika vizsgálómódszerei: Röntgendiffrakció, tömegspektrometria, infravörös spektrometria. Smeller László A molekuláris szerkezet és dinamika vizsgáló módszereinek áttekintése

Részletesebben

Az infravörös spektroszkópia analitikai alkalmazása

Az infravörös spektroszkópia analitikai alkalmazása Az infravörös spektroszkópia analitikai alkalmazása Egy molekula nemcsak haladó mozgást végez, de az atomjai (atomcsoportjai) egymáshoz képest is állandó mozgásban vannak. Tételezzünk fel egy olyan mechanikai

Részletesebben

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6.

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia. 2008. május 6. Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 12. mérés: Infravörös spektroszkópia Értékelés: A beadás dátuma: 28. május 13. A mérést végezte: 1/5 A mérés célja A mérés célja az

Részletesebben

KÉMIAI ANYAGSZERKEZETTAN

KÉMIAI ANYAGSZERKEZETTAN KÉMIAI ANYAGSZERKEZETTAN (Ábragyűjtemény) / tanév /. BEVEZETÉS.. ábra. A Fraunhofer-vonalak a Nap színképében Minta omorú holografikus rács Rések Fényforrás Fotódiódatömb.. ábra. Egyutas UV-látható abszorpciós

Részletesebben

ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén

ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén ESR-spektrumok különbözı kísérleti körülmények között A számítógépes értékelés alapjai anizotróp kölcsönhatási tenzorok esetén A paraméterek anizotrópiája egykristályok rögzített tengely körüli forgatásakor

Részletesebben

Vázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok

Vázlatos tartalom. Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok Szilárdtestfizika Kondenzált Anyagok Fizikája Vázlatos tartalom Szerkezet jellemzése és vizsgálata Szilárdtestek elektronszerkezete Rácsdinamika Transzportjelenségek Mágneses tulajdonságok 2 Szerkezet

Részletesebben

Előtétszó Jele Szorzó milli m 10-3 mikro 10-6 nano n 10-9 piko p 10-12 femto f 10-15 atto a 10-18

Előtétszó Jele Szorzó milli m 10-3 mikro 10-6 nano n 10-9 piko p 10-12 femto f 10-15 atto a 10-18 1 Az anyagmennyiség, a periódusos rendszer Előtétszavak (prefixumok) Előtétszó Jele Szorzó milli m 10-3 mikro 10-6 nano n 10-9 piko p 10-12 femto f 10-15 atto a 10-18 Az anyagmennyiség A részecskék darabszámát

Részletesebben

Anyagvizsgálati módszerek

Anyagvizsgálati módszerek Anyagvizsgálati módszerek tételsor 1. A TOC (total organic carbon) meghatározás, az egyes méréseknek mi az elve? 2. Mi a Soxhlet extraktor működési elve, mire használják? 3. Kőszenek kénmegoszlása és mi

Részletesebben

Szigetelők Félvezetők Vezetők

Szigetelők Félvezetők Vezetők Dr. Báder Imre: AZ ELEKTROMOS VEZETŐK Az anyagokat elektromos erőtérben tapasztalt viselkedésük alapján két alapvető csoportba soroljuk: szigetelők (vagy dielektrikumok) és vezetők (vagy konduktorok).

Részletesebben

Műszeres analitika II. (TKBE0532)

Műszeres analitika II. (TKBE0532) Műszeres analitika II. (TKBE0532) 7. előadás NMR spektroszkópia Dr. Andrási Melinda Debreceni Egyetem Természettudományi és Technológiai Kar Szervetlen és Analitikai Kémiai Tanszék NMR, Nuclear Magnetic

Részletesebben

Fogorvosi anyagtan fizikai alapjai 2.

Fogorvosi anyagtan fizikai alapjai 2. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Víz és nyál Kristályok - apatit Polimorfizmus Kristályhibák

Részletesebben

Tematika. Az atomok elrendeződése Kristályok, rácshibák

Tematika. Az atomok elrendeződése Kristályok, rácshibák Anyagtudomány 2013/14 Kristályok, rácshibák Dr. Szabó Péter János szpj@eik.bme.hu Tematika 1. hét: Bevezetés. 2. hét: Kristályok, rácshibák. 3. hét: Ötvözetek. 4. hét: Mágneses és elektromos anyagok. 5.

Részletesebben

DIELEKTROMOS JELLEMZÔK MEGHATÁROZÁSA A THZ-ES FREKVENCIATARTOMÁNYBAN

DIELEKTROMOS JELLEMZÔK MEGHATÁROZÁSA A THZ-ES FREKVENCIATARTOMÁNYBAN Elektronforrásként lézerplazma-gyorsítót használva, az általunk javasolt berendezés annyiban módosul az 1. ábrán bemutatott elrendezéshez képest, hogy a moduláló undulátor elé egy chicane-t kell betenni.

Részletesebben

Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Molekulák, folyadékok, szilárd anyagok, folyadékkristályok

Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Molekulák, folyadékok, szilárd anyagok, folyadékkristályok Molekulák energiaállapotai E molekula E elektron E (A tankönyvben nem található téma!) vibráció E rotáció pl. vibráció 1 ev 0,1 ev 0,01 ev Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti

Részletesebben

Modern Fizika Laboratórium Fizika és Matematika BSc 12. Infravörös spektroszkópia

Modern Fizika Laboratórium Fizika és Matematika BSc 12. Infravörös spektroszkópia Modern Fizika Laboratórium Fizika és Matematika BSc 1. Infravörös spektroszkópia Mérést végezték: Bodó Ágnes Márkus Bence Gábor Kedd délelőtti csoport Mérés ideje: 03/0/01 Beadás ideje: 03/4/01 Érdemjegy:

Részletesebben

Klasszikus analitikai módszerek:

Klasszikus analitikai módszerek: Klasszikus analitikai módszerek: Azok a módszerek, melyek kémiai reakciókon alapszanak, de az elemzéshez csupán a tömeg és térfogat pontos mérésére van szükség. A legfontosabb klasszikus analitikai módszerek

Részletesebben

1. mérés: Benzolszármazékok UV spektrofotometriás vizsgálata

1. mérés: Benzolszármazékok UV spektrofotometriás vizsgálata 1. mérés: Benzolszármazékok UV spektrofotometriás vizsgálata A vegyi anyagok (atomok és molekulák) és az elektromágneses sugárzás kölcsönhatásának vizsgálata jelentős szerepet játszik ezen anyagok mind

Részletesebben

Optika és Relativitáselmélet II. BsC fizikus hallgatóknak

Optika és Relativitáselmélet II. BsC fizikus hallgatóknak Optika és Relativitáselmélet II. BsC fizikus hallgatóknak 10. Elektrooptika, nemlineáris optika, kvantumoptika, lézerek Cserti József, jegyzet, ELTE, 2007. Az elektrooptika, a nemlineáris optikai és az

Részletesebben

Molekulaspektroszkópiai módszerek UV-VIS; IR

Molekulaspektroszkópiai módszerek UV-VIS; IR Molekulaspektroszkópiai módszerek UV-VIS; IR Fény és anyag kölcsönhatása! Optikai módszerek Fényelnyelés mérése (Abszorpción alapul) Fénykibocsátás mérése (Emisszión alapul) Atomspektroszkópiai módszerek

Részletesebben

LEHET-E TÖKÉLETES NANOELEKTRONIKAI ESZKÖZÖKET KÉSZÍTENI TÖKÉLETLEN GRAFÉNBÔL?

LEHET-E TÖKÉLETES NANOELEKTRONIKAI ESZKÖZÖKET KÉSZÍTENI TÖKÉLETLEN GRAFÉNBÔL? LEHET-E TÖKÉLETES NANOELEKTRONIKAI ESZKÖZÖKET KÉSZÍTENI TÖKÉLETLEN GRAFÉNBÔL? Márk Géza, Vancsó Péter, Biró László Péter MTA TTK Műszaki Fizikai és Anyagtudományi Kutatóintézet A grafén a grafit egyetlen

Részletesebben

Abszorpciós spektrometria összefoglaló

Abszorpciós spektrometria összefoglaló Abszorpciós spektrometria összefoglaló smétlés: fény (elektromágneses sugárzás) tulajdonságai, kettős természet fény anyag kölcsönhatás típusok (reflexió, transzmisszió, abszorpció, szórás) Abszorpció

Részletesebben

dinamikai tulajdonságai

dinamikai tulajdonságai Szilárdtest rácsok statikus és dinamikai tulajdonságai Szilárdtestek osztályozása kötéstípusok szerint Kötések eredete: elektronszerkezet k t ionok (atomtörzsek) tö Coulomb- elektronok kölcsönhatás lokalizáltak

Részletesebben

Terahertz spektroszkópiai mérések

Terahertz spektroszkópiai mérések 0 Terahertz spektroszkópiai mérések Orvos és gyógyszerész hallgatóknak szerző: Dr. Orbán József oktatási intézmény: Pécsi Tudományegyetem Általános Orvosi Kar Biofizikai Intézet kutatóhely: MTA TKI Nagy

Részletesebben

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n. 2008. április 29.

Modern Fizika Labor. Fizika BSc. Értékelés: A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n. 2008. április 29. Modern Fizika Labor Fizika BSc A mérés dátuma: A mérés száma és címe: 13. mérés: Molekulamodellezés PC-n Értékelés: A beadás dátuma: 2008. május 6. A mérést végezte: 1/5 A mérés célja A mérés célja az

Részletesebben

HEVESY GYÖRGY ORSZÁGOS KÉMIAVERSENY

HEVESY GYÖRGY ORSZÁGOS KÉMIAVERSENY MAGYAR TERMÉSZETTUDOMÁNYI TÁRSULAT HEVESY GYÖRGY ORSZÁGOS KÉMIAVERSENY Országos döntő Az írásbeli forduló feladatlapja 7. osztály A versenyző jeligéje:... Megye:... Elért pontszám: 1. feladat:... pont

Részletesebben

AZ ÉGÉSGÁTLÁS KÖRNYEZETI HATÁSAINAK VIZSGÁLATA

AZ ÉGÉSGÁTLÁS KÖRNYEZETI HATÁSAINAK VIZSGÁLATA Bevezető AZ ÉGÉSGÁTLÁS KÖRNYEZETI HATÁSAINAK VIZSGÁLATA A műanyagok felhasználási területe egyre bővül, így mennyiségük is rohamosan növekszik. Elhasználódás után csekély hányaduk kerül csak újrahasznosításra,

Részletesebben

-A homogén detektorok közül a gyakorlatban a Si és a Ge egykristályból készültek a legelterjedtebbek.

-A homogén detektorok közül a gyakorlatban a Si és a Ge egykristályból készültek a legelterjedtebbek. Félvezető detektorok - A legfiatalabb detektor család; a 1960-as évek közepétől kezdték alkalmazni őket. - Működésük bizonyos értelemben hasonló a gáztöltésű detektorokéhoz, ezért szokták őket szilárd

Részletesebben

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI

SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI SZAKÁLL SÁNDOR, ÁsVÁNY- És kőzettan ALAPJAI 30 Műszeres ÁSVÁNYHATÁROZÁS XXX. Műszeres ÁsVÁNYHATÁROZÁs 1. BEVEZETÉs Az ásványok természetes úton, a kémiai elemek kombinálódásával keletkezett (és ma is keletkező),

Részletesebben

Kémiai alapismeretek 11. hét

Kémiai alapismeretek 11. hét Kémiai alapismeretek 11. hét Horváth Attila Pécsi Tudományegyetem, Természettudományi Kar, Kémia Intézet, Szervetlen Kémiai Tanszék 2011. május 3. 1/8 2009/2010 II. félév, Horváth Attila c Elektród: Fémes

Részletesebben

Ponthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával

Ponthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával Ponthibák azonosítása félvezető szerkezetekben hiperfinom tenzor számításával (munkabeszámoló) Szász Krisztián MTA Wigner SZFI, PhD hallgató 2013.05.07. Szász Krisztián Ponthibák azonosítása 1/ 13 Vázlat

Részletesebben

Infravörös, spektroszkópia

Infravörös, spektroszkópia Infravörös, Raman és CD spektroszkópia Spektroszkópia Az EM sugárzás abszorbcióján alapszik: látható (leggyakrabban kvantitatív) UV IR (inkább kvalitatív) RAMAN ESR (mikrohullám) NMR (rádióhullám) Fény

Részletesebben

VÍZ. Egy különleges folyadék biofizikája. Talián Csaba Gábor Biofizika előadások, PTE ÁOK október 27.

VÍZ. Egy különleges folyadék biofizikája. Talián Csaba Gábor Biofizika előadások, PTE ÁOK október 27. VÍZ Egy különleges folyadék biofizikája Talián Csaba Gábor Biofizika előadások, PTE ÁOK 2010. október 27. Az Eagle Rock középiskola diákja nyerte el az első díjat az április 26-án megrendezett Idaho Falls

Részletesebben

A csillagközi anyag. Interstellar medium (ISM) Bonyolult dinamika. turbulens áramlások MHD

A csillagközi anyag. Interstellar medium (ISM) Bonyolult dinamika. turbulens áramlások MHD A csillagközi anyag Interstellar medium (ISM) gáz + por Ebből jönnek létre az újabb és újabb csillagok Bonyolult dinamika turbulens áramlások lökéshullámok MHD Speciális kémia porszemcsék képződése, bomlása

Részletesebben

Kémiai anyagszerkezettan

Kémiai anyagszerkezettan Kémiai anyagszerkezettan Előadó: Kubinyi Miklós tel: 21-37 kubinyi@mail.bme.hu Grofcsik András tel: 14-84 agrofcsik@mail.bme.hu Tananyag az intraneten (tavalyi): http://oktatas.ch.bme.hu/oktatas/ konyvek/fizkem/kasz/

Részletesebben

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok.

Folyadékok. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok. Folyadékok folyékony szilárd Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Apatit Kristályhibák és

Részletesebben

Jegyzőkönyv. hangfrekvenciás mechanikai rezgések vizsgálatáról (3)

Jegyzőkönyv. hangfrekvenciás mechanikai rezgések vizsgálatáról (3) Jegyzőkönyv a hangfrekvenciás mechanikai rezgések vizsgálatáról () Készítette: Tüzes Dániel Mérés ideje: 2008-11-19, szerda 14-18 óra Jegyzőkönyv elkészülte: 2008-11-26 A mérés célja A feladat két anyag

Részletesebben

Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek. fémek

Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek. fémek Kémiai kötések Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek fémek Fémek Szürke színűek, kivétel a színesfémek: arany,réz. Szilárd halmazállapotúak, kivétel a higany. Vezetik az

Részletesebben

Kutatási terület. Szervetlen és szerves molekulák szerkezetének ab initio tanulmányozása

Kutatási terület. Szervetlen és szerves molekulák szerkezetének ab initio tanulmányozása Kutatási terület zervetlen és szerves molekulák szerkezetének ab initio tanulmányozása Cél: a molekulák disszociatív ionizációja során keletkező semleges és ionizált fragmentumok energetikai paramétereinek

Részletesebben

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35

Periódusosság. Általános Kémia, Periódikus tulajdonságok. Slide 1 of 35 Periódusosság 11-1 Az elemek csoportosítása: a periódusos táblázat 11-2 Fémek, nemfémek és ionjaik 11-3 Az atomok és ionok mérete 11-4 Ionizációs energia 11-5 Elektron affinitás 11-6 Mágneses 11-7 Az elemek

Részletesebben

Lu 2-x Y x SiO 5 (LYSO) nanoporok előállítása és vizsgálata. Laczai Nikoletta

Lu 2-x Y x SiO 5 (LYSO) nanoporok előállítása és vizsgálata. Laczai Nikoletta Lu 2-x Y x SiO 5 (LYSO) nanoporok előállítása és vizsgálata Laczai Nikoletta Bemutatkozás Debreceni Egyetem 2010 június Diplomamunka: Erőművi porminták analitikai és morfológiai vizsgálata Posta József

Részletesebben

Egykristályok mint a kvantumtechnológia fotonforrásai

Egykristályok mint a kvantumtechnológia fotonforrásai Egykristályok mint a kvantumtechnológia fotonforrásai Tichy-Rács Éva Wigner FK SZFI Kristályfizikai Osztály ELTE TTK Kémia Doktori Iskola Témavezető: Lengyel Krisztián, Polgár Katalin Wigner FK SZFI munkabeszámoló

Részletesebben

RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN

RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN RADIOAKTÍV HULLADÉKOK MINŐSÍTÉSE A PAKSI ATOMERŐMŰBEN Bujtás T., Ranga T., Vass P., Végh G. Hajdúszoboszló, 2012. április 24-26 Tartalom Bevezetés Radioaktív hulladékok csoportosítása, minősítése A minősítő

Részletesebben

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők:

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők: A Szerb Köztársaság Oktatási Minisztériuma Szerbiai Kémikusok Egyesülete Köztársasági verseny kémiából Kragujevac, 2008. 05. 24.. Teszt a középiskolák I. osztálya számára Név és utónév Helység és iskola

Részletesebben

Vezetési jelenségek, vezetőanyagok

Vezetési jelenségek, vezetőanyagok Anyagszerkezettan és anyagvizsgálat 2015/16 Vezetési jelenségek, vezetőanyagok Dr. Szabó Péter János szpj@eik.bme.hu Elektromos vezetési folyamatban töltést továbbító (elmozdulni képes) részecskék: Vezetők

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria 2013 január Abszorpciós fotometria Elektron-spektroszkópia alapjai Biofizika. szemeszter Orbán József PTE ÁOK Biofizikai ntézet Definíciók, törvények FÉNYTAN ALAPOK SMÉTLÉS - Elektromágneses sugárzás,

Részletesebben
