1 Használati útmutató Navodila za uporabo LI-ION AKKUMULÁTOROS CSAVAROZÓ 18 V LI-IONSKI AKUMULATORSKI VIJAČNIK 18 V Magyar...02 Slovensko...26 Eredeti használati útmutató Originalna navodila za uporabo 79734_Anleitung_HU_SLO.indb :27:39

2 QR-kódokkal gyorsan és egyszerűen célba ér V Mindegy, hogy termékinformációkra, pótalkatrészekre vagy tartozékokra van szüksége, a gyártói garanciával vagy szervizekkel kapcsolatos információkat keres vagy egy videós használati utasítást szeretne megtekinteni, QR-kódjaink segítségével könnyen elérheti célját. Mik azok a QR-kódok? A QR-kódok (QR = Quick Response, gyorsválasz) olyan grafikus kódok, melyek az okostelefon kamerájának segítségével beolvashatók és például egy weboldalra mutató hivatkozást vagy kapcsolati adatokat tartalmazhatnak. Előnye: Nem kell hosszasan begépelni az internet-címeket vagy kapcsolati adatokat! Ilyen egyszerű A QR-kódok beolvasásához egy okostelefonra, egy QR-kód olvasó alkalmazásra illetve internet-kapcsolatra van szükség. A QR-kód olvasó alkalmazások széles választéka letölthető okostelefonjának alkalmazás-áruházából. Próbálja ki most Csak olvassa be okostelefonjával az alábbi QR-kódot és tudjon meg többet újonnan vásárolt Hofer-termékéről. A Hofer-szervizportál A fenti információk az interneten, a Hofer-szervizportálon is elérhetők a címen. A QR-kód olvasó futtatásakor az Ön tartifájától függetlenül az internetkapcsolat miatt felmerülhetnek költségek _Anleitung_HU_SLO.indb :27:39

3 Tartalomjegyzék A csomag tartalma / Alkatrészek megnevezése...5 Általános tudnivalók... 7 Olvassa el és őrizze meg a használati útmutatót...7 Jelmagyarázat...7 Biztonság...8 Rendeltetésszerű használat...8 Egyéb kockázatok...9 Általános biztonsági útmutatások elektromos szerszámokhoz...9 Biztonsági utasítások a fúrógéphez és a csavarozóhoz...13 Biztonsági utasítások a töltőkészülékekhez...13 Használat előtt...14 Ellenőrizze az akkus csavarozót és a szállítási terjedelmet...14 Akkumulátor behelyezése / cseréje...14 Töltse fel az akkumulátort...15 Fúró vagy bittartó használata...15 Használat...16 Be-/ kikapcsolás...16 LED-munkavilágítás...16 Fokozatkapcsolás...16 Forgásirány átkapcsolása (jobbra/balra)...17 Csavar behajtása...17 Munkavégzési tudnivalók...18 Tanácsok fémben történő fúráshoz...18 Tanácsok fában történő fúráshoz:...18 Tanácsok csavarozáshoz:...18 Karbantartás, tisztítás, tárolás és szállítás...19 Karbantartás...19 Tisztítás...19 Tárolás...19 Szállítás...20 Hibakeresés _Anleitung_HU_SLO.indb :27:39

4 Műszaki adatok...21 Li-Ion akkumulátoros csavarozó...21 Akkumulátor...21 Töltőkészülék...21 Zaj- és rezgésszint információ...22 Zajkibocsátási értékek...22 Vibrációs érték...22 Ártalmatlanítás A csomagolás ártalmatlanítása...24 Az akkus csavarozó eltávolítása...24 EK-megfelelőségi nyilatkozat _Anleitung_HU_SLO.indb :27:39

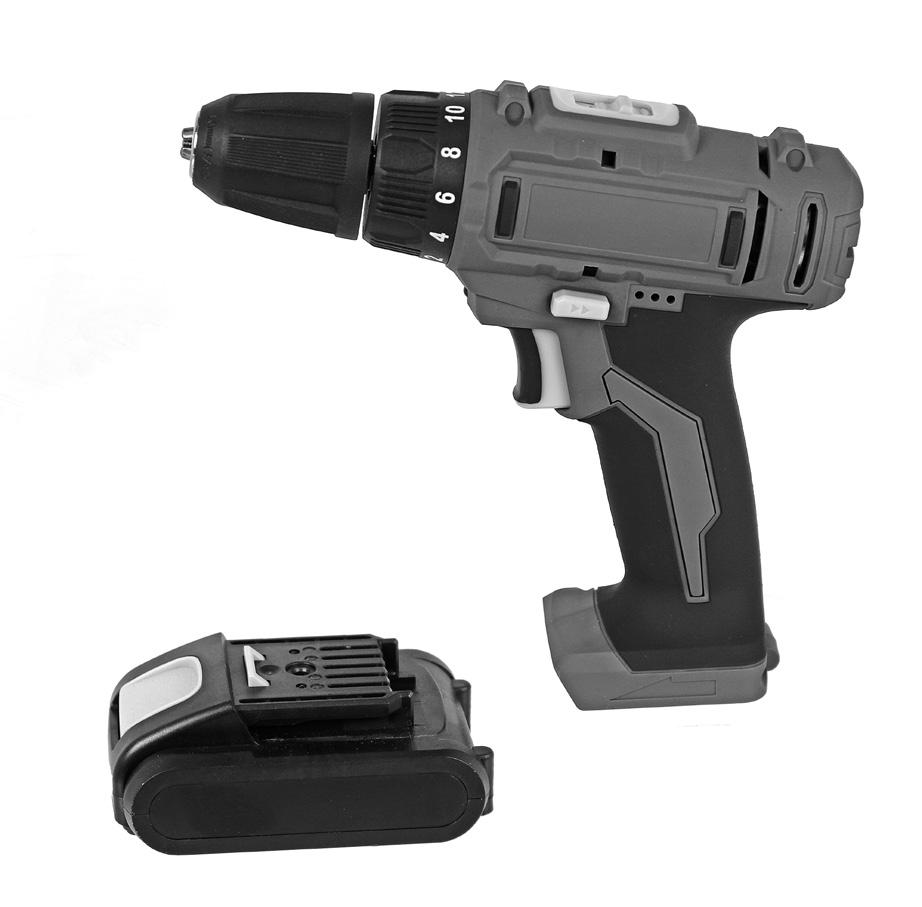

5 A csomag tartalma / Alkatrészek megnevezése A csomag tartalma / Alkatrészek megnevezése 1. Sebességváltó (1./2. fokozat) 2. Akkumulátor töltöttségi szint jelző 3. Forgásirányváltó kapcsoló (jobbra/balra) 4. Fogantyú 5. Akkumulátor 6. Akkumulátorblokk kioldója 7. Be-/kikapcsoló és elektromos fordulatszám-szabályozás 8. LED-munkavilágítás 9. Gyorsbefogó fúrótokmányhoz 10. Forgatónyomaték beállító gyűrű 11. Beállító jelzés _Anleitung_HU_SLO.indb :27:39

6 A csomag tartalma / Alkatrészek megnevezése 12. Töltőkészülék 13. A töltőkészülék csatlakozója 14. Mágneses betét tartó 15. 8x 25 mm Bitek db fúró _Anleitung_HU_SLO.indb :27:40

7 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Ez a használati utasítás ehhez a 18 V-os Li-ion akkumulátoros fúrógéphez (a továbbiakban akkus csavarozónak nevezve) tartozik. Fontos információkat tartalmaz a biztonsággal, használattal és ápolással kapcsolatban. Alaposan olvassa el a használati útmutatót, mielőtt az akkumulátoros csavarozót használatba veszi. Különösen ügyeljen a biztonsági útmutatásokra és figyelmeztetésekre. A használati útmutatóban foglalt utasítások figyelmen kívül hagyása súlyos sérülésekhez vagy az akkus csavarozó meghibásodásához vezethet. Ha az akkus csavarozót harmadik fél részére átadja, mellékelje hozzá ezt a használati útmutatót. Jelen használati útmutatót őrizze meg későbbi referencia gyanánt biztonságos helyen. Jelmagyarázat Az alábbi szimbólumokat és jelzőszavakat a használati utasításban, az akkus csavarozó és a csomagoláson használják. VIGYÁZAT! MEGJEGYZÉS! Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, halált vagy súlyos sérülést eredményezhet. A lehetséges anyagi károkra figyelmeztet. Ez a szimbólum az összeszereléshez vagy a használathoz szükséges kiegészítő információkat tartalmazza. Az ezzel a szimbólummal megjelölt termékek megfelelnek az európai gazdasági területen érvényes közösségi előírásoknak. Olvassa el a használati utasítást. Ne tárolja az akkus csavarozót és az akkumulátort 40 C feletti környezeti hőmérsékleten. Védje az az akkus csavarozót és az akkumulátort a közvetlen napfénytől. Az akkumulátort ne merítse vízbe. Védje a víztől és a nedvességtől. Az akkumulátort ne dobja tűzbe _Anleitung_HU_SLO.indb :27:40

8 Biztonság A töltőkészülék 2. védelmi osztályú. A tápegységet kizárólag beltérben használja. Egyenfeszültség. Pozitív polaritás A GS szimbólum az ellenőrzött biztonságot jelöli. Az ilyen jelöléssel ellátott termékek megfelelnek a német termékbiztonsági törvény (ProdSG) előírásainak. Biztonság Rendeltetésszerű használat Az akkus csavarozó az alábbi felhasználási célokra lett tervezve: csavarozáshoz, fába, műanyagba és fémekbe történő fúráshoz. Minden egyéb célra történő felhasználás kifejezetten tilos és nem rendeltetésszerű használatnak minősül. A gyártó vagy a kereskedő semmilyen felelősséget nem vállal a nem rendeltetésszerű vagy hibás felhasználásból eredő sérülésekért, veszteségért vagy károkért. Nem rendeltetésszerű vagy hibás felhasználásnak minősül többek között: Az akkus csavarozót eredetitől eltérő célra történő használata; A használati utasításban szereplő biztonsági utasítások és figyelmeztetések, illetve szerelési, használati, karbantartási és tisztítási utasítások figyelmen kívül hagyása; Az akkus csavarozó használatával kapcsolatos specifikus és/vagy általánosan érvényes baleset-megelőzési, orvos-egészségügyi és biztonságtechnikai előírások figyelmen kívül hagyása; Az akkus csavarozóhoz nem illeszkedő tartozékok és pótalkatrészek használata; Az akkus csavarozón végzett módosítások; Az akkus csavarozó gyártón vagy szakemberen kívüli más személyek által történő javítása; _Anleitung_HU_SLO.indb :27:41

9 Biztonság Az akkus csavarozó kereskedelmi, kézműipari vagy ipari célú felhasználása; Az akkus csavarozó olyan személyek által történő használata vagy karbantartása, akik nem jártasak a hőmérő használatában és/vagy nem értik a lehetséges veszélyeket. Egyéb kockázatok A rendeltetésszerű használat ellenére a nem nyilvánvaló maradék kockázatot nem lehet teljesen kizárni. Az akkus csavarozó fajtájából következően az alábbi veszélyek fordulhatnak elő: A szétrepülő részek vagy az eltört szerszámbetét okozta sérülések vagy anyagi kár. Mérgező vagy egészségkárosító anyagokkal (pl. azbeszt) végzett munka által okozott egészségkárosodás. Rezgés kibocsájtásából eredő egészségkárosodás, ha a készüléket hosszú időn keresztül használják illetve nem megfelelően helyezik üzembe és tartják karban. Általános biztonsági útmutatások elektromos szerszámokhoz VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A felsorolt biztonsági útmutatások és utasítások be nem tartása áramütést, tüzet és/ vagy súlyos sérülést okozhat. Az összes biztonsági előírást és rendelkezést gondosan őrizze meg. A biztonsági előírásokban használt "elektromos eszköz" fogalom a hálózatról (hálózati tápkábellel) és akkumulátorról (hálózati tápkábel nélkül) üzemeltetett elektromos eszközökre vonatkozik. 1) Biztonság a munkahelyen a) Munkahelyét mindig tartsa tisztán és kellően kivilágítva. A rendetlenség és a megvilágítatlan munkaterület balesethez vezethet. b) Ne dolgozzon az elektromos szerszámmal robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy por található. Az elektromos szerszámok szikrákat vetnek, amelyek meggyújthatják a port vagy a gőzöket _Anleitung_HU_SLO.indb :27:41

10 Biztonság c) Az elektromos szerszám használata közben tartsa távol a gyerekeket és más személyeket. Figyelemelterelés esetén elveszítheti a készülék fölötti uralmat. 2) Elektromos biztonság a) Az elektromos szerszám csatlakozó dugójának illeszkednie kell az aljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Ne használjon adapter csatlakozót védőföldelésű elektromos szerszámmal együtt. A változtatás nélküli csatlakozók és az illeszkedő aljzatok csökkentik az áramütés veszélyét. b) Kerülje el, hogy a teste földelt felületekkel mint pl. csövekkel, fűtéssel, tűzhelyekkel vagy hűtőszekrénnyel érintkezzék. Megnő az áramütés kockázata, ha a teste földelve van. c) Óvja az elektromos szerszámot esőtől vagy más nedvességtől. A víz elektromos szerszámba történő bejutása növeli az áramütés kockázatát. d) Ne használja a vezetéket más célra, például az elektromos szerszám hordozására, felakasztására vagy a csatlakozó kihúzására az aljzatból. Tartsa távol a vezetéket forróságtól, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát. e) Ha az elektromos szerszámmal a szabadban dolgozik, csak külső használatra alkalmas hosszabbító vezetékeket használjon. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés veszélyét. f) Ha az elektromos szerszám nedves környezetben történő használata elkerülhetetlen, használjon hibaáram-védőkapcsolót. A hibaáramvédőkapcsoló alkalmazása csökkenti az áramütés veszélyét. 3) Személyi biztonság a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszámmal történő munkavégzés esetén gondolja át a teendőit. Ne használjon elektromos szerszámot, ha fáradt vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata közben akár egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b) Mindig viselje a személyi biztonsági felszerelést és a védőszemüveget. A személyes védőfelszerelés, például az elektromos szerszám fajtájának és használatának megfelelő védőmaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő viselése csökkenti a sérülések kockázatát _Anleitung_HU_SLO.indb :27:41

11 Biztonság c) Kerülje el a készülék véletlen bekapcsolását. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt csatlakoztatná az áramellátáshoz és/vagy az akkuhoz, fölveszi, vagy hordozza. Ha az elektromos szerszám szállítása közben az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, balesetet okozhat. d) Távolítsa el a beállító szerszámokat vagy csavarkulcsokat, mielőtt bekapcsolná az elektromos szerszámot. Egy forgó géprészben maradt szerszám vagy kulcs sérüléseket okozhat. e) Kerülje a természetellenes testtartást. Gondoskodjon saját stabilitásáról, és mindenkor tartsa meg az egyensúlyát. Ezáltal jobban tudja kontrollálni az elektromos szerszámot váratlan helyzetekben. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszert. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g) Ha porelszívó és felfogó berendezéseket lehet felszerelni, győződjék meg róla, hogy ezek csatlakoztatva vannak és helyesen használják őket. A porelszívó használata csökkentheti a por általi veszélyeztetettséget. 4) Az elektromos szerszám használata és kezelése a) Ne terhelje túl a készüléket. A munkájához a megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott teljesítményterületen. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Veszélyes lehet az elektromos szerszám, amelyet már nem lehet be- vagy kikapcsolni, és ezért meg kell javítani. c) Húzza ki a csatlakozót a konnektorból és/vagy távolítsa el az akkut, mielőtt beállításokat végezne a készüléken, tartozékokat cserélne vagy a készüléket elrakná. Ezzel a biztonsági óvintézkedéssel megakadályozza az elektromos szerszám véletlen elindítását. d) A használaton kívüli elektromos szerszámokat úgy tárolja, hogy gyermekek ne tudjanak hozzáférni. Ne engedje a készülék használatát arra jogosulatlan személyeknek, illetve olyanoknak, akik nem olvasták ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlanul használják azokat. e) Mindig gondosan ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek tökéletesen működnek-e, nem szorulnak-e, _Anleitung_HU_SLO.indb :27:41

12 Biztonság nem töröttek-e egyes részei, illetve sérültek-e annyira, hogy az elektromos szerszám nem működik tökéletesen. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet okoznak a nem megfelelően karbantartott elektromos szerszámok. f) A vágószerszámok legyenek mindig élesek és tiszták. A gondosan ápolt éles pengéjű vágószerszámok kevésbé szorulnak be, és könnyebben irányíthatóak. g) Az elektromos szerszámokat, a tartozékokat, a behelyezési szerszámokat, stb. ezen utasítások szerint használja. Vegye figyelembe továbbá az alkalmazási feltételeket és a végrehajtandó tevékenységet is. Az elektromos szerszámoknak az előírt használattól eltérő alkalmazása veszélyes helyzeteket teremthet. 5) Az akkumulátoros szerszám használata és kezelése a) Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekben töltse fel. A csak egy bizonyos akkumulátorhoz alkalmas töltőkészülék esetében, ha más akkumulátorokkal használják, tűzveszély fordulhat elő. b) Elektromos szerszámokban csak az erre a célra szolgáló akkumulátorokat használja. Más akkumulátorok használata balesetet és tűzveszélyt okozhat. c) A használaton kívüli akkumulátorokat tartsa távol iratkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat. d) Helytelen használat esetén folyadék léphet ki az akkumulátorból. Kerülje el az ezzel való érintkezést. Véletlen érintkezés esetén öblítse le vízzel a folyadékot. Ha a folyadék a szembe kerül, vegye igénybe ezen kívül orvos segítségét is. A kijutott akkumulátorfolyadék a bőrt ingerlését vagy kimaródását okozhatja. 6) Szerviz a) Az elektromos szerszámokat csak képzett szakemberrel és eredeti alkatrészek felhasználásával javíttassa meg. Ezzel a készülék biztonsága továbbra is garantálva marad _Anleitung_HU_SLO.indb :27:41

13 Biztonsági utasítások a fúrógéphez és a csavarozóhoz a) A gépet a szigetelt fogantyú felületeknél fogva tartsa meg, ha a géppel olyan munkát végez, ahol a betétszerszám elrejtett áramvezetékeket vagy a gép saját tápvezetékét eltalálhatja. A feszültség alatt álló vezetékhez való hozzáérés a gép fémrészeit is feszültség alá helyezheti és áramütést okozhat. Biztonság Biztonsági utasítások a töltőkészülékekhez a) Soha ne csatlakoztasson repedt vagy bármilyen más módon sérült akkumulátort a töltőkészülékhez. Fennáll az áramütés veszélye. b) Ne használja a töltőkészüléket az előírttól eltérő célra! A töltőeszöz csak az LY770X-Li-20V-S, mah típusú akkumulátor csomag töltésére szolgál. Az előírttól eltérő célra történő használata tüzet vagy halálos áramütést okozhat. c) VIGYÁZAT! Soha ne töltsön nem újratölthető akkumulátorokat. Az előírás figyelmen kívül hagyása veszélyekhez vezet. d) A töltőkészülék hálózati csatlakozója nem cserélhető. A vezeték sérülése esetén a töltőt le kell selejtezni. e) A töltőkészüléket (az akkus csavarhúzót nem) 8 év alatti és afölötti gyerekek, valamint csökkent fizikai, érzékelési vagy szellemi képességű, vagy tapasztalat és tudás hiányában szenvedő személyek akkor használhatják, ha felügyelik őket vagy a készülék biztonságos használatára ki lettek oktatva és az abból eredő veszélyeket megértették. Gyerekeknek tilos a készülékkel játszani. A tisztítást és felhasználói karbantartást nem szabad gyerekeknek felügyelet nélkül végezni _Anleitung_HU_SLO.indb :27:41

14 Használat előtt Használat előtt Ellenőrizze az akkus csavarozót és a szállítási terjedelmet Vegye ki az akkumulátoros csavarhúzót és tartozékait a csomagolásból. Ellenőrizze, hogy a szállítási terjedelem teljes körű-e (lásd a Szállítási terjedelem / Alkatrészek megnevezése fejezetet). Ellenőrizze, hogy az akkumulátoros csavarhúzó vagy tartozékai sérültek-e. Amennyiben sérülést észlel vagy bizonyos részek hiányoznak, ne használja az akkumulátoros csavarhúzót. Értesítse a garanciajegyen szereplő, gyártó által megadott szervizek egyikét. Akkumulátor behelyezése / cseréje Helyezze be az akkumulátort 5 a kézi fogantyúba, amíg az be nem akad. Az akkumulátor eltávolításához nyomja be az akkumulátoregység kioldóját (A) 6 és húzza ki az akkumulátort a markolatból _Anleitung_HU_SLO.indb :27:41

15 Használat előtt Töltse fel az akkumulátort MEGJEGYZÉS! Az akkumulátoros csavarhúzó töltésekor és erős igénybevétel esetén az akkumulátor felmelegszik. A feltöltés után vagy előtt először mindig hagyja az akkumulátort szobahőmérsékletre lehűlni. Helyezze a töltőkészülék csatlakozóját az 13 akkumulátorba 5. Csatlakoztassa a töltőkészüléket 12 az aljzatába. Az akkun lévő töltésjelző pirosan világít. Nagyjából egy óra múlva a töltés ellenőrző lámpája zöld fényre vált. A zöld töltési folyamatot jelző lámpa felgyullad amikor a töltési folyamat befejeződik. Húzza ki a töltőeszköz csatlakozóját az akkumulátorból. A töltési folyamat befejezése után válassza le a töltőkészüléket a hálózati csatlakozóról Fúró vagy bittartó használata Csavarja a fúrót 9 óramutató járásával ellentétesen, ennek kinyitásához és egy fúrófej vagy bittartó behelyezéséhez. Válasszon ki - egy megfelelő fúrófejet és tegye be a fúróba. - bittartót és tegye be azt egy hatélű lap segítségével egy fúróba. 9 Csavarja erősen a fúrót az óramutató járásával megegyező irányban. Amennyiben egy bittartót alkalmaz, helyezzen be egy megfelelő bitet _Anleitung_HU_SLO.indb :27:42

16 Használat Használat Be-/ kikapcsolás Bekapcsolás: Nyomja meg a be-/kikapcsoló gombot 7. Kikapcsolás: Engedje el a be-/kikapcsoló gombot. 7 A fordulatszámot a Ki/Be kapcsolóra gyakorolt nyomás által fokozatmentesen lehet változtatni. LED-munkavilágítás Az akkus csavarozó egy LED-munkalámpával 8 van felszerelve, amely egyszerűvé teszi a nehezen hozzáférhető, sötét helyeken végzett munkát. A LED-munkalámpa a Be-/kikapcsoló megnyomásakor azonnal bekapcsol és a kapcsoló elengedésekor azonnal kialszik. 8 Fokozatkapcsolás MEGJEGYZÉS! Csak akkor nyomja meg a fokozatkapcsolót, ha a fúróorsó áll. (meghibásodhat a hajtás) Ügyeljen arra, hogy a sebességváltó 1 mindig rögzüljön az 1. vagy 2. állásban _Anleitung_HU_SLO.indb :27:42

17 Használat Fokozatkapcsoló 1. állásban: 1. Fokozat: min-1 Fokozatkapcsoló 2. állásban: 2. Fokozat: min-1 H L Forgásirány átkapcsolása (jobbra/balra) MEGJEGYZÉS! Csak akkor váltson forgásirányt, ha a gép áll. Válassza ki előre a forgásirányt az átkapcsoló 3 megnyomásával. A kapcsolási reteszelés miatt az átkapcsolót csak akkor tudja kapcsolni, ha nem nyomta meg a Be/ Ki kapcsolót. 9 Csavar behajtása MEGJEGYZÉS! A csavarozáshoz ne használja a Fúrás állást. (túlterhelésveszély). A felület síkjával egybeeső csavarozáshoz a forgatónyomatékot a forgatónyomaték beállító gyűrűn 10 lehet kiválasztani. Állítsa a forgatónyomaték állító gyűrűt a kívánt forgatónyomaték fokozatra (1-19). Használja ehhez a beállító jelölést 11. A forgatónyomaték beállító gyűrű érzékelhetően bekattan _Anleitung_HU_SLO.indb :27:43

18 Munkavégzési tudnivalók Munkavégzési tudnivalók Rendszeresen húzza ki a fúrót a furatból, hogy a fúró lehűlhessen. Tanácsok fémben történő fúráshoz Jelölje be a fúrási helyeket egy pontozóval. Feszítse meg a lemezt és helyezzen alá egy fatömböt a deformálódásook elkerülése érdekében. Használjon HSS-spirálfúrót. Nagyobb átmérőjű furatok esetén végezzen előfúrást egy kisebb átmérőjű fúróval. Kenőanyag használata: Acél: Alumínium: Sárgeréz, vörösréz, öntöttvas: Olaj Terpentin, parafin nem kell kenőanyag (A lehűtés céljából gyakran húzza ki a fúrót a furatból) Tanácsok fában történő fúráshoz: Jelölje be a fúrási helyeket egy pontozóval. Helyezzen egy fatömböt a fadarab alá vagy végezzen fúrást két oldalról, elkerülve ezzel, hogy a fa az áttörés során eltörljön. Tanácsok csavarozáshoz: Puhafa esetén a csavarok előfúrás néélkül becsavarozhatók. Keményfa illetve nagyobb átmérőjű csavarok esetén végezzen előfúrást. Süllyesztett csavarok használata esetén süllyessze be a furatot. A nem teljesen menetes szárú facsavarok esetében kb. fél csavarhossznyit elő kell fúrni. A beállított forgatónyomaték elérésekoor a csúszókuplung reteszeli a fúrótokmány forgását _Anleitung_HU_SLO.indb :27:43

19 Karbantartás, tisztítás, tárolás és szállítás Karbantartás, tisztítás, tárolás és szállítás Valamennyi beállítás, javítás vagy karbantartás előtt távolítsa el az akkumulátort. Karbantartás Az akkus csavarozó messzemenően nem igényel karbantartást. Csak a gyártó ill. engedélyezett szakműhelyek által gyártott pótalkatrészeket / tartozékokat használjon. Javításokat csak szakembernek vagy felhatalmazott szervízműhelynek szabad elvégezni. Szakembernek az olyan személyek tekinthetők, akik rendelkeznek a megfelelő szakképzettséggel és tapasztalattal, ismerik az árucikk felépítésével és kialakításával kapcsolatos követelményeket és képesek megérteni a biztonsági intézkedéseket. Tisztítás VIGYÁZAT! MEGJEGYZÉS! Az akkus csavarozót SOHA ne merítse vízbe vagy egyéb folyadékba. Az akkus csavarozót rendszeresen tisztítsa meg egy száraz törlőkendő segítségével. Semmi esetre se használjon éles és/vagy karcoló tisztító- vagy oldószert. Ezt követően hagyja, hogy az alkatrészek teljesen megszáradjanak. Ügyeljen arra, hogy ne jusson víz az akkus csavarozóba. Az akkumulátor és a töltőkészülék érintkezési felületeit tartsa tisztán. Valamennyi tisztítási munkálat előtt válassza le a töltőkészüléket azáltal, hogy a hálózati csatlakozót kihúzza az áramellátásból. Az akkus csavarozó tisztítása előtt távolítsa el az akkumulátort. Gondoskodjon arról, hogy a szellőzőnyílások nyitva maradjanak, és rendszeresen tisztítsa meg a készülék házát puha kendővel. Tárolás Tárolás előtt tisztítsa meg az akkumulátoros csavarhúzót. Az akkumulátoros csavarhúzót biztonságos, hűvös, száraz és jól szellőztetett helyen tárolja, amikor nem használja, ahol gyermekek nem férhetnek hozzá _Anleitung_HU_SLO.indb :27:43

20 Hibakeresés Szállítás Az akkus csavarhúzót ütődésektől és rezgésektől védve, az eredeti csomagolásban tárolja. Hibakeresés Hiba Lehetséges okok Megszüntetés Az akkumulátoros csavarhúzó nem indul meg Működik a gép, de az akkus csavarhúzó nem forog. Nem töltődik az akkumulátor Üres az akkumulátor. Hiba az akkumulátor érintkezőjénél. Forgásirány kapcsoló középállásban. A sebességváltó nem kattant be. Meghibásodott a töltőkészülék. Töltse fel az akkumulátort. Tolja be az akkumulátort a z akkus csavarozó fogódarabján a menetbe. Az akkumulátornak észrevehetően a helyére kell kattintania. Nyomja be a jobbra/balra tekerhető átkapcsolót 3 teljesen a kívánt irányba. A sebességváltónak 1 mindig 1 vagy 2 állásba kell bekattannia. Cserélje ki a töltőkészüléket _Anleitung_HU_SLO.indb :27:43

21 Műszaki adatok Műszaki adatok Li-Ion akkumulátoros csavarozó Modell Forgatónyomaték fokozatok Üresjárati fordulatszám Fúrótokmány nyílási tartománya Védelmi osztály LCD799-2S fúrás 1. Fokozat: min-1 2. Fokozat: min-1 0,8-10 mm III Akkumulátor Modell Feszültség Teljesítmény Típus LY799-Li-18V 18 V 1500 mah Lítium-ion-akkumulátor (Li-Ion) Töltőkészülék Modell IVP áramütés veszélye V~ / 50/60Hz, 0,8 A Kimenő feszültség 22 V / 1200 ma Töltési idő kb. 60 perc II. védelmi osztály _Anleitung_HU_SLO.indb :27:44

22 Zaj- és rezgésszint információ Zaj- és rezgésszint információ Zajkibocsátási értékek EN szerint mérve. A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomás szintje: L pa 82,4 db(a) Hangteljesítmény szintje: L wa 93,4 db(a) Bizonytalanság: K=3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és emissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek a munkahelyen a mindenkori zajkibocsátási szintet befolyásolni képesek, magukban foglalják a munkahelyre és környezetére vonatkozó specifikációt, a hatásidőtartamot, más zajforrásokat, többek között. Kérjük, vegye figyelembe munkahelyre vonatkozó megbízható értékeknél eltérések lehetnek a nemzeti szabályozásokban. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot. Vibrációs érték Fúrás: a h, D = 1,707 m/s 2 Csavarbehajtás a h = 0,707 m/s 2 Bizonytalanság: K=1,5 m/s2 FIGYELEM: A fent nevezett rezgéskibocsátási érték (vibrációs érték) az EN ben lefektetett mérési folyamatnak megfelelően lett mérve és felhasználható egy elektromos szerszámnak egy másikhoz való összehasonlítása során. Alkalmas a lengési terhelés ideiglenes kiszámítására is. VIGYÁZAT! A tényleges lengés-kibocsátási érték az alkalmazás módjától függően eltérhet az alábbiak szerint: Jó állapotban van-e az akkumulátoros csavarhúzó illetve szakszerűen lett-e karbantartva. Miként és milyen anyaghoz történik az akkus csavarozó felhasználása _Anleitung_HU_SLO.indb :27:44

23 A megfelelő tartozékok használata és azok kifogástalan állapota Az akkus csavarozó szilárd tartása a felhasználó révén Zaj- és rezgésszint információ Az akkumulátoros csavarhúzó felhasználása a kezelési útmutatóban leírtak szerint rendeltetésszerűen történik-e Nem megfelelő használat esetén az akkus csavarozó vibráció okozta egészségkárosodást idézhet elő FIGYELEM: A felhasználástól és a felhasználási feltételektől függően a felhasználó védelme érdekében az alábbi biztonsági intézkedéseket kell hozni: Kerülje a vibrációt, amennyire lehetséges Csak kifogástalan állapotú tartozékot használjon Használjon vibrációt csillapító kesztyűt, ha ezt az akkumulátoros csavarhúzót használja. Az akkus csavarozó ápolását, és karbantartását ezen útmutató szerint végezze Ne használja az akkus csavarozót 10 C alatti hőmérséklet esetén Úgy tervezze a munkalépéseket, hogy az erősen vibráló készüléket ne kelljen több napon át használnia _Anleitung_HU_SLO.indb :27:44

24 Ártalmatlanítás Ártalmatlanítás A csomagolás ártalmatlanítása A csomagolást fajtánként külön ártalmatlanítsa. Helyezze a papírt és a kartonpapírt a papírhulladékba, a fóliát pedig a műanyag-gyűjtőbe. Az akkus csavarozó eltávolítása Ez a szimbólum arra utal, hogy ezt a terméket az alkalmazott elektromos és elektronikus készülékekre vonatkozó irányelv (2012/19/EU) és a nemzeti törvények szerint nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Ezt a terméket egy erre rendszeresített gyűjtőhelyre kell leadni. éldául visszaadhatja egy hasonló termék vásárlásakor, vagy leadhatja egy elhasználódott elektromos és elektronikus készülékek újrafeldolgozására felhatalmazott gyűjtőhelyen. Az elhasználódott készülékek szakszerűtlen kezelése a potenciálisan veszélyes anyagok miatt - amelyek gyakran előfordulnak elhasználódott elektromos és elektronikus készülékekben - káros hatással lehet a környezetre és az emberek egészségére. Ennek a terméknek a szakszerű megsemmisítése által ezen kívül Ön hozzájárul a természetes erőforrások effektív hasznosításához. Az elhasználódott készülékek gyűjtőhelyeire vonatkozó információkat az önkormányzatnál, az ártalmatlanításért felelős közhivatalnál, az elhasználódott elektromos és elektronikus készülékek ártalmatlanítására felhatalmazott helyeken vagy a szemétszállítónál szerezheti be. Helyezze a termék csomagolását is környezettudatosan a kihelyezett gyűjtőkbe. Li-ion Ezért kérjük, a használt akkumulátorokat ne a normál háztartási hulladékba dobja, hanem adja le az erre a célra szolgáló gyűjtőhelyen (szakkereskedésben, hulladékgyűjtő udvarban) _Anleitung_HU_SLO.indb :27:44

25 EK-megfelelőségi nyilatkozat EK-megfelelőségi nyilatkozat _Anleitung_HU_SLO.indb :27:45

26 S kodo QR hitro in preprosto na cilj Ne glede na to, ali potrebujete informacije o izdelku, nadomestne dele ali opremo iščete podatke o proizvajalčevih garancijah ali servisnih mestih, ali bi si radi udobno ogledali video navodila z našo kodo QR boste zlahka prišli na cilj. Kaj so kode QR Kode QR (QR = Quick Response =hitri odgovor) so grafične kode, ki se lahko preberejo s kamero pametnega telefona in vsebujejo npr. povezavo do internetne strani ali podatkov o možnostih stika. Vaša prednost: odpade nadležno tipkanje spletnih naslovov ali podatkov za stik! In tako gre Za optično branje kode QR potrebujete le pametni telefon, nameščeni bralnik kod QR in internetno povezavo. Bralni kod QR je praviloma brezplačen in ga lahko najdete v trgovini s programčki za vaš pametni telefon. Poskusite zdaj S svojim pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedeli boste nekaj več o izdelku, ki ste ga kupili pri podjetju Hofer.* Vaš servisni portal Hofer Vse zgornje informacije boste dobili tudi na spletu prek servisnega portala Hofer, ki je na naslovu Ob uporabi bralnika kode QR lahko nastanejo stroški za povezavo z internetom, ki so odvisni od vaših tarifnih stroškov _Anleitung_HU_SLO.indb :27:45

27 Kazalo Obseg dobave / oznake sestavni delov...29 Splošno...31 Preberite navodila in jih shranite...31 Razlaga znakov...31 Varnost...32 Predvidena uporaba...32 Ostanki tveganj...33 Splošni varnostni napotki za električna orodja...33 Varnostni napotki za vrtalni stroj in vijačnik...36 Varnostna opozorila za polnilnike...37 Pred uporabo...38 Preverjanje akumulatorskega vijačnika in obsega dobave...38 Vstavljanje / zamenjava akumulatorja...38 Napolnite akumulator...39 Vstavljanje svedra ali držala nastavkov...39 Uporaba...40 Vklop / izklop...40 Delovna LED lučka...40 Prestavljanje stopenj...40 Preklopnik za desni/levi tek...41 Privijanje vijakov...41 Napotki za delo...42 Nasveti za vrtanje v kovino...42 Nasveti za vrtanje v les...42 Nasveti za vijačenje...42 Vzdrževanje, čiščenje, shranjevanje in transport...43 Vzdrževanje...43 Čiščenje...43 Shranjevanje...43 Transport...44 Iskanje napak _Anleitung_HU_SLO.indb :27:45

28 Tehnični podatki...45 Litij-ionski akumulatorski vijačnik...45 Akumulator...45 Polnilnik...45 Informacija o hrupu in tresljajih...46 Vrednosti emisije hrupa...46 Vrednost tresljajev...46 Odstranjevanje med odpadke...48 Odstranjevanje embalaže med odpadke...48 Odstranitev akumulatorskega vijačnika med odpadke...48 Izjava CE o skladnosti _Anleitung_HU_SLO.indb :27:45

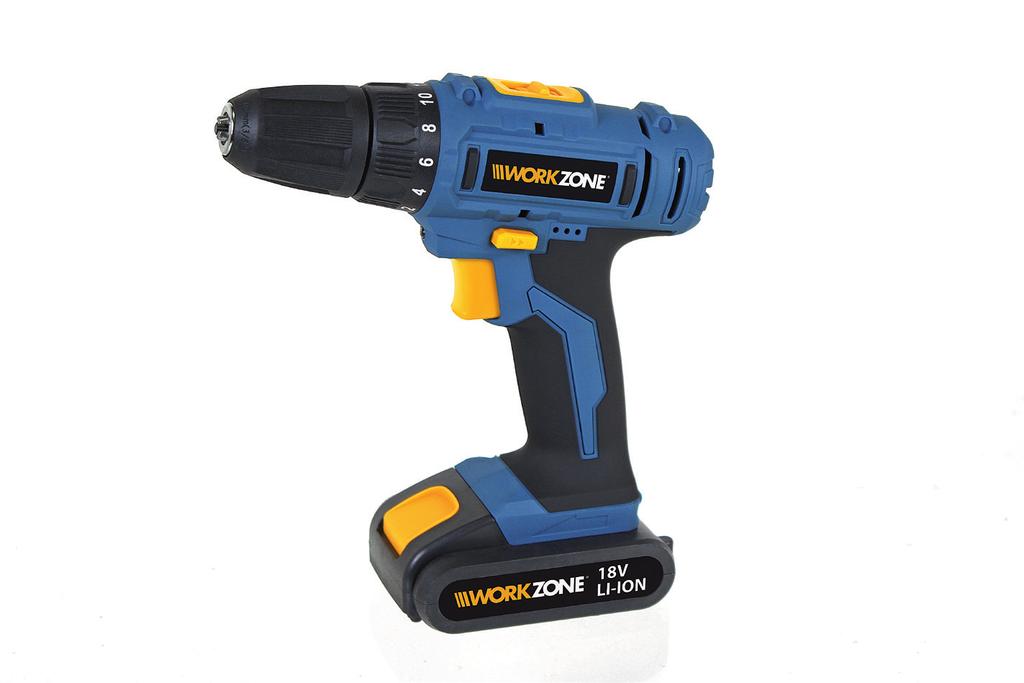

29 Obseg dobave / oznake sestavni delov 1. Stikalo za prestave (1./2. prestava) 2. Prikaz napolnjenosti baterije 3. Preklopno stikalo (desni/levi tek) 4. Ročaj 5. Akumulator 6. Sprostitev akumulatorskega bloka 7. Stikalo vklop/izklop in elektronsko uravnavanje števila vrtljajev 8. Delovna LED lučka 9. Hitro-vpenjalna vrtalna glava 10. Nastavni obroč za vrtilni moment 11. Oznaka nastavitve Obseg dobave / oznake sestavni delov _Anleitung_HU_SLO.indb :27:45

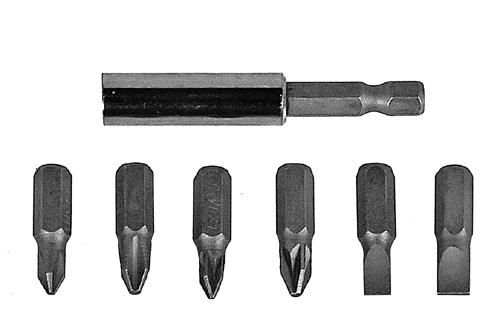

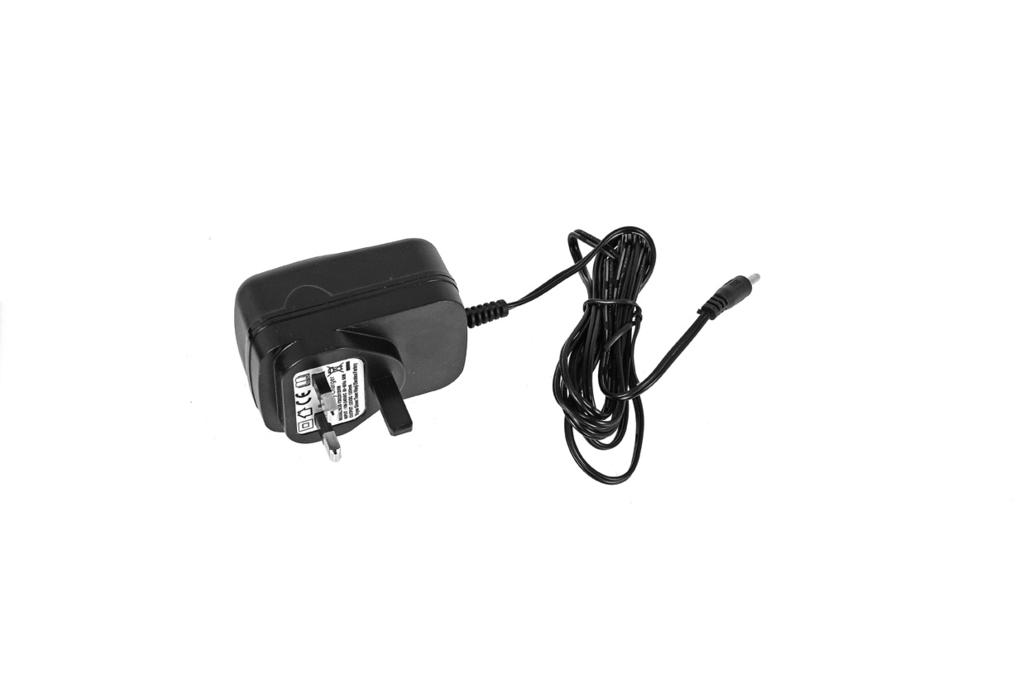

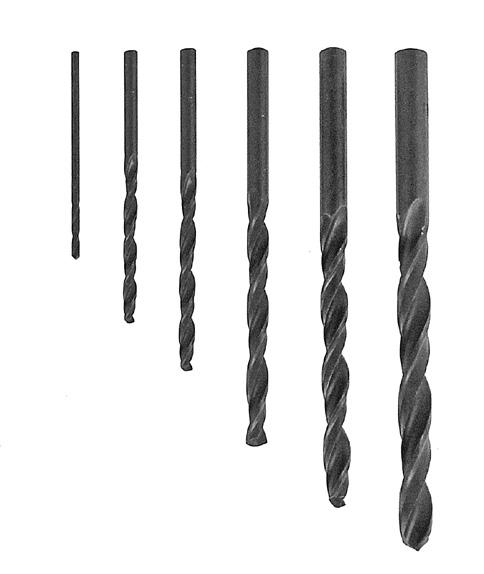

30 Obseg dobave / oznake sestavni delov 12. Polnilnik 13. Vtič polnilnika 14. Magnetni nosilec nastavkov vijačnih nastavkov 25 mm svedrov _Anleitung_HU_SLO.indb :27:46

31 Splošno Splošno Preberite navodila in jih shranite Ta navodila za uporabo sodijo k temu litij-ionskem akumulatorskem vrtalnem vijačniku 18 V (v nadaljevanju le»akumulatorski vijačnik«) Vsebujejo pomembne informacije za varnost, uporabo in nego. Preden začnete uporabljati akumulatorski vijačnik morate natančno prebrati navodila za uporabo. Še posebej pazite na varnostne napotke in opozorila. Neupoštevanje teh navodil za uporabo lahko povzroči hude telesne poškodbe ali poškoduje akumulatorski vijačnik. Če boste akumulatorski vijačnik izročili tretjim, jim obvezno priložite tudi za navodila za uporabo. Ta navodila za uporabo shranite na varnem mestu za poznejšo referenco. Razlaga znakov V teh navodilih za uporabo, udarnega vrtalnika ali na embalaži se uporabljajo naslednji simboli in signalne besede. OPOZORILO! NAPOTEK! Označuje ogrožanje, ki lahko povzroči smrt ali hude poškodbe, če ga ne preprečite. Svari pred morebitno gmotno škodo. Ta simbol napotuje na koristne dodatne informacije za sestavljanje ali uporabo. Izdelki, označeni s tem simbolom, izpolnjujejo vse predpise skupnosti Evropskega gospodarskega prostora, ki jih je treba uporabljati. Preberite navodila za uporabo. Akumulatorskega vijačnika in akumulatorja ne shranjujte pri temperaturi okolja več kot 40 C. Akumulatorski vijačnik in akumulator zaščitite zoper sončne žarke. Akumulatorja ne mečite v vodo. Zaščitite ga zoper vodo in vlago. Akumulatorja ne mečite v ogenj _Anleitung_HU_SLO.indb :27:46

32 Varnost Polnilnik ustreza razredu zaščite 2. Polnilnik uporabljajte le v notranjih prostorih. Enosmerna napetost. Pozitivna polariteta Simbol "GS" pomeni "Geprüfte Sicherheit - Preverjena varnost". Izdelki, ki so označeni s tem znakom, ustrezajo zahtevam nemškega Zakona o varnosti izdelkov (ProdSG). Varnost Predvidena uporaba Akumulatorski vijačnik je bil konstruiran za naslednjo uporabo: za privijanje za vrtanje v les, umetne snovi in kovino. Vsaka drugačna uporaba je izrecno prepovedana in velja kot nenamenska uporaba. Proizvajalec ali trgovec ne prevzemata nobenega jamstva za poškodbe, izgube ali škodo, ki je nastala zaradi uporabe v nasprotju s predpisi ali napačne uporabe. Možni primeri za uporabo v nasprotju s predpisi ali napačno uporabo so: uporaba akumulatorskega vijačnika v druge namene, kot je do določeno; neupoštevanje varnostnih navodil in opozoril ter navodil za montažo, obratovanje, vzdrževanje in čiščenje, ki so v teh navodilih za uporabo; neupoštevanje morebitnih specifičnih in/ali splošno veljavnih predpisov za preprečevanje nesreč, predpisov delovne medicine ali varnostno-tehničnih predpisov, ki so specifični za akumulatorske vijačnike; uporaba opreme in nadomestnih delov, ki niso predvideni za ta akumulatorski vijačnik; spreminjanje akumulatorskega vijačnika; popravila akumulatorskega vijačnika, ki jih izvajajo tretji in ne proizvajalec ali strokovnjak; _Anleitung_HU_SLO.indb :27:46

33 obrtna, rokodelska ali industrijska uporaba akumulatorskega vijačnika; upravljanje ali vzdrževanje akumulatorskega vijačnika s strani tretje osebe, ki ni seznanjena z uporabo akumulatorskega vijačnika in/ali nevarnostmi, ki so povezane s tem. Ostanki tveganj Kljub predvideni uporabi ni mogoče v celoti izključiti očitnega ostanka tveganj. Pogojeno z vrsto akumulatorskega vijačnika lahko pride do naslednjih ogrožanj: Varnost telesnih poškodb ali gmotne škode, ki jo povzročijo leteči delci ali odlomljeni nastavki orodja; okvare zdravja, do katere pride pri delu s strupenimi ali zdravju škodljivimi materiali (npr. azbest). okvare zdravja, ki izhajajo iz tresljajev, če napravo uporabljate dalj časa, ali če je ne vodite pravilno in je ne vzdržujete; Splošni varnostni napotki za električna orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in / ali hude poškodbe. Varnostna navodila in napotke skrbno shranite za morebitno poznejšo rabo. Pojem "Električno orodje", ki se uporablja v varnostnih opozorilih, se nanaša na električna orodja na električni pogon (z električnim kablom) in na električna orodja, s pogonom na akumulatorje (brez električnega kabla). 1) Varnost delovnega mesta a) Vaše delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered na delovnem območju in neustrezna osvetlitev imata za posledico nesreče. b) Z električnim orodjem ne delajte v okolici, kjer obstaja nevarnost eksplozije in kjer se nahajajo gorljive tekočine, plini ali prah. Električna orodja se iskrijo, iskre pa lahko vžgejo prah ali hlape _Anleitung_HU_SLO.indb :27:46

34 Varnost c) Med uporabo električnega orodja ne puščajte v bližino otrok ali drugih ljudi. Če odvrnete pozornost, lahko izgubite kontrolo nad orodjem. 2) Električna varnost a) Priključni vtič električnega orodja se mora ujemati z električno vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Adapterskih vtičev ne uporabljajte skupaj z električnim orodjem z ozemljitveno zaščito. Nespremenjeni vtiči in ustrezne vtičnice zmanjšajo tveganje električnega udara. b) Preprečite telesni stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Če je vaše telo ozemljeno, obstaja povečana nevarnost zaradi električnega udara. c) Električno orodje hranite stran od dežja ali vlage. Vdor vode v električno orodje poveča tveganje električnega udara. d) Kabla ne uporabljajte za nošenje ter obešanje električnega orodja ali vlečenje vtiča iz vtičnice. Kabel zaščitite proti vročini, olju in ga ne vodite prek ostrih robov in premikajočih se delov naprave. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara. e) Če delate z električnim orodjem na prostem, uporabljajte samo podaljške, ki so dovoljeni za delo na prostem. Uporaba kabelskih podaljškov, ki so primerni za uporabo na prostem, zmanjšuje tveganje električnega udara. f) Če se uporabi električnega orodja v vlažnem okolju ne morete izogniti, uporabljajte varnostno stikalo okvarjenega toka. Uporaba zaščitnega stikala na diferenčni tok zmanjša tveganje električnega udara. 3) Varnost oseb a) Bodite pozorni in pazite, kaj delate ter pri delu z električnim orodjem ravnajte s pametjo. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči hude poškodbe. b) Zmeraj nosite osebno zaščitno opremo in zaščitna očala. Uporaba osebne zaščitne opreme, kot so maske proti prahu; zaščitni čevlji, ki ne drsijo, zaščitna čelada ali ščitnik sluha - odvisno od načina in uporabe električnega orodja - zmanjšajo nevarnost pred poškodbami. c) Preprečite nenameren vklop. Preden boste električno orodje priklopili na električno omrežje ali akumulator, ga prijeli v roke ali nosili, se prepričajte, da je izklopljeno. Če imate med nošnjo električnega orodja _Anleitung_HU_SLO.indb :27:46

35 Varnost prst na stikalu za vklop, ali napravo priklopljeno na električno omrežje in je vklopljena, lahko to povzroči nesrečo. d) Odstranite orodje za nastavljanje ali vijačne ključe, preden vklopite električno napravo. Orodja ali ključi, ki so na vrtečih se delih orodja, lahko povzročijo poškodbe. e) Izogibajte se nenaravne drže telesa. Zagotovite si varen položaj in vedno vzdržujte ravnotežje. S tem lahko električno orodje bolje kontrolirate v nepričakovanih situacijah. f) Uporabljajte primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice imejte v varni razdalji pred gibajočimi se deli. Gibljivi sestavni deli lahko zagrabijo ohlapna oblačila, nakit in dolge lase. g) Če lahko namestite naprave za sesanje in zbiranje prahu, se prepričajte, ali so priključene in pravilno uporabljene. Uporaba sesalnika prahu zmanjšuje ogrožanje zaradi prahu. 4) Uporaba električnega orodja in ravnanje z njim a) Ne preobremenite orodja. Za delo uporabljajte le električno orodje, ki je določeno za to. Z ustreznim električnim orodjem boste delali bolje in varneje v navedenem območju moči. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ne morete vklopiti ali izklopiti, je nevarno in ga morate popraviti. c) Preden napravo nastavljate, menjujete dodatno opremo ali jo odložite, izvlecite vtič iz vtičnice in/ali odstranite akumulator. Ti previdnosti ukrepi preprečujejo nehoten zagon električnega orodja. d) Neuporabljeno električno orodje hranite izven dosega otrok. Ljudem, ki niso seznanjeni z orodjem, ali niso prebrali teh navodil, ne dovolite delati z njim. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Električno orodje skrbno negujte. Kontrolirajte, če vsi premični deli brezhibno delujejo in se ne zatikajo, če so deli morebiti zlomljeni ali poškodovani, da bi lahko negativno vplivalo na funkcijo električnega orodja. Pred uporabo izdelka zahtevajte popravilo poškodovanih delov. Vzrok za mnoge nesreče, je slabo vzdrževanje električnih orodij. f) Rezila naj bodo vedno ostra in čista. Skrbno negovana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje voditi. g) Uporabljajte električno orodje, opremo, obdelovalno orodje itd. skladno s temi navodili. Pri tem upoštevajte pogoje uporabe in _Anleitung_HU_SLO.indb :27:46

36 Varnost dejavnost, ki jo morate opraviti. Uporaba električnih orodij v drugačne namene, kot je predvideno, lahko vodi do nevarnih situacij. 5) Uporaba akumulatorskega orodja in ravnanje z njim a) Akumulatorje polnite le s polnilniki, ki jih je priporočil proizvajalec. Za polnilnik, ki ustreza določeni vrsti akumulatorjev, obstaja nevarnost požara, če ga uporabljate za polnjenje drugih akumulatorjev. b) Uporabljajte samo za to predvidene akumulatorje v električnem orodju. Uporaba drugih akumulatorjev lahko povzroči poškodbe in požar. c) Akumulatorje, ki jih ne uporabljate, ne hranite v bližini pisarniških sponk, kovancev, ključev, žebljev, vijakov in drugih malih kovinskih predmetov, ki lahko povzročijo premostitev stikov. Kratki stik med stiki akumulatorja ima lahko za posledico opekline ali požar. d) Pri napačni uporabi lahko iz akumulatorja izteče tekočina. Izogibajte se stiku z njo. Če po naključju pride do kontakta, izperite z vodo. Če pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Iztekajoča tekočina lahko povzroči draženje kože ali opekline. 6) Servis a) Električna orodja naj popravljajo izključno strokovno kvalificirane osebe, ki uporablja originalne nadomestne dele. Na ta način je zagotovljeno, da se bo ohranila tudi varnost aparata. Varnostni napotki za vrtalni stroj in vijačnik a) Če izvajate dela, pri kateri bi obdelovalna orodja lahko zadela ob skrito električno napeljavo ali lasten električni kabel, držite napravo le za izoliran ročaj. Stik z napeljavo pod električno napetostjo lahko povzroči napetost na kovinskih delih električnega orodja, kar ima za posledico električni udar _Anleitung_HU_SLO.indb :27:46

37 Varnost Varnostna opozorila za polnilnike a) Nikoli ne povežite počenega ali na kakršen koli drugi način poškodovanega akumulatorskega paketa s polnilnikom. Sicer obstaja nevarnost udara elektrike. b) Polnilnika ne uporabljajte v namene, za katere ni konstruiran! Polnilnik je namenjen le za polnjenje akumulatorskega paketa mod. LY770X-Li-20V-S, mah. Uporaba, ki je v nasprotju z namenom, lahko vodi do požara ali smrtnega udara elektrike. c) OPOZORILO! Ne polnite baterij, ki niso polnilne. Kršenje tega napotka lahko povzroči stanje ogrožanja. d) Električnega kabla tega polnilnika ni mogoče zamenjati. Pri poškodbi voda je treba polnilnik uničiti. e) Polnilnik, ne pa tudi akumulatorski vijačnik, lahko uporabljajo otroci, stari nad 8 let starosti in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali ki nimajo zadostnih izkušenj in znanja, če so pod nadzorom ali so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki izhajajo iz uporabe te naprave. Otroci se ne smejo igrati z napravo. Otroci ne smejo čistiti ali vzdrževati naprave brez nadzora _Anleitung_HU_SLO.indb :27:46

38 Pred uporabo Pred uporabo Preverjanje akumulatorskega vijačnika in obsega dobave Vzemite akumulatorski vijačnik in opremo iz embalaže Preverite, ali je paket popoln (glejte poglavje:»obseg dobave / oznake delov«). Preverite ali akumulatorski vijačnik in posamezni deli niso poškodovani. Akumulatorskega vijačnika ne uporabljajte, če je poškodovana ali manjkajo sestavni deli. Prek servisne delavnice, navedene na garancijski kartici se obrnite se na proizvajalca. Vstavljanje / zamenjava akumulatorja Akumulator 5 vstavite v ročaj aparata, dokler se ne zaskoči. Za odstranitev akumulatorja pritisnite sočasno oba gumba za sprostitev akumulatorskega bloka 6 in izvlecite akumulator iz ročaja aparata _Anleitung_HU_SLO.indb :27:47

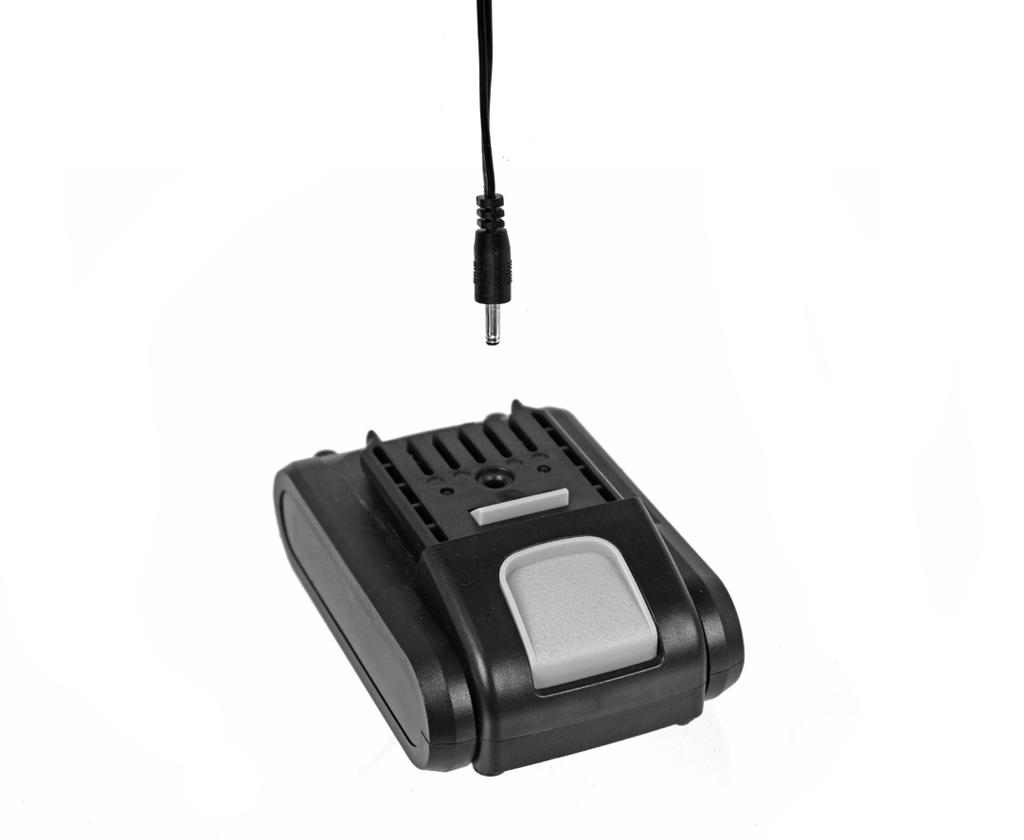

39 Napolnite akumulator Pred uporabo NAPOTEK! Pri polnjenju ter močni obremenitvi akumulatorskega vijačnika se akumulator segreje. Pred polnjenjem ali po njem, ohladite akumulator na sobno temperaturo. Vtič polnilnika 13 vtaknite v akumulator 5. Polnilnik 12 vtaknite v električno vtičnico. Prikazovalnik na akumulatorju zasveti rdeče Po približno 1 uri začne svetiti kontrolna lučka polnjenja zeleno. Ko je polnjenje končano zasveti zelena kontrolna lučka polnjenja. Vtič polnilnika izvlecite iz akumulatorja. Ko je polnjenje končano, ločite polnilnik od električne vtičnice Vstavljanje svedra ali držala nastavkov Vpenjalno glavo 9 obračajte v nasprotni smeri gibanja urinega kazalca, da bi vstavili sveder ali držalo nastavkov. Izberite - primerni sveder in ga vstavite v vpenjalno glavo; - držalo nastavkov in ga vstavite s šestrobno stranjo v vpenjalno glavo. 9 Vpenjalno glavo zategnite tako, da jo obračate v smeri gibanja urinega kazalca. Če ste vstavili držalo nastavkov vstavite še primerni nastavek _Anleitung_HU_SLO.indb :27:47

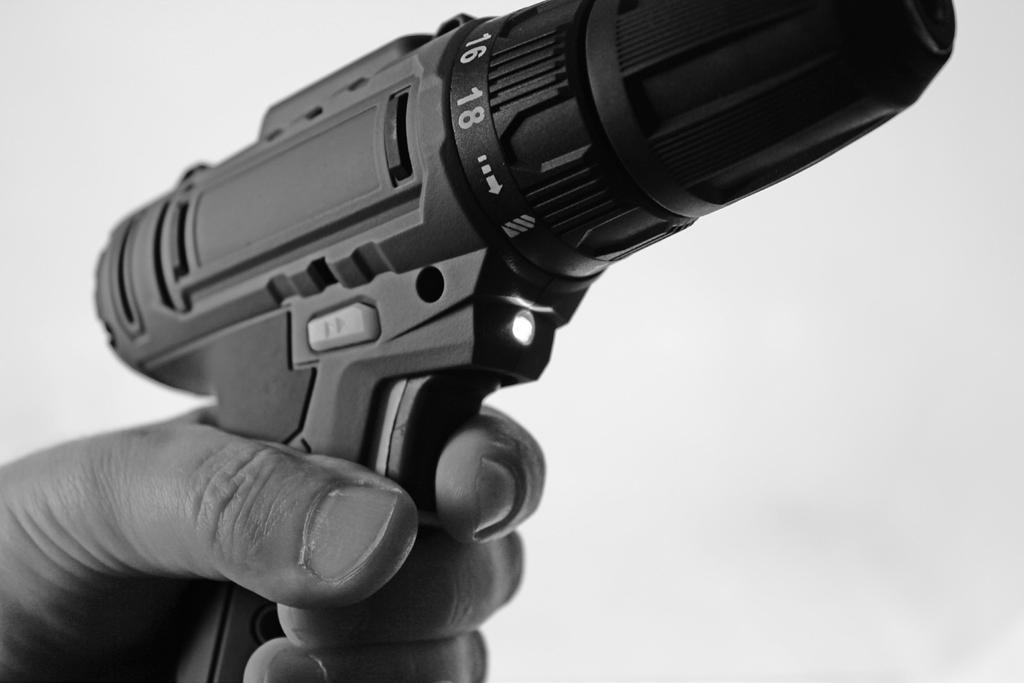

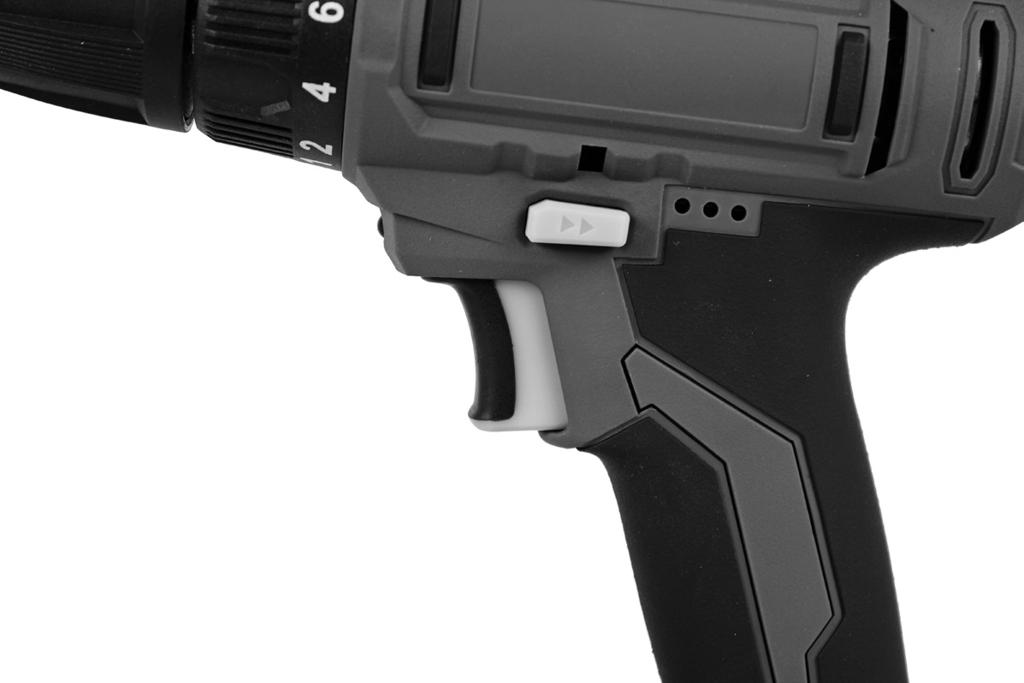

40 Uporaba Uporaba Vklop / izklop Vklop: pritisnite stikalo vklop/izklop 7. Izklop: Spustite stikalo za vklop/izklop. 7 Število vrtljajev lahko nastavite brezstopenjsko glede na pritisk na stikalo za vklop/izklop. Delovna LED lučka Akumulatorski vijačnik ima LED delovno lučko, 8 ki poenostavlja delo v nedostopnih temnih mestih. LED delovna lučka zasveti takoj, ko pritisnete stikalo vklop/izklop in ugasne takoj, ko stikalo znova spustite. 8 Prestavljanje stopenj NAPOTEK! Stopnje prestavljajte le v mirovanju vrtalnega vretena. (poškodbe gonila) Zagotovite, da bo stikalo za stopnje 1 trdno zaskočeno v položaju 1 ali _Anleitung_HU_SLO.indb :27:48

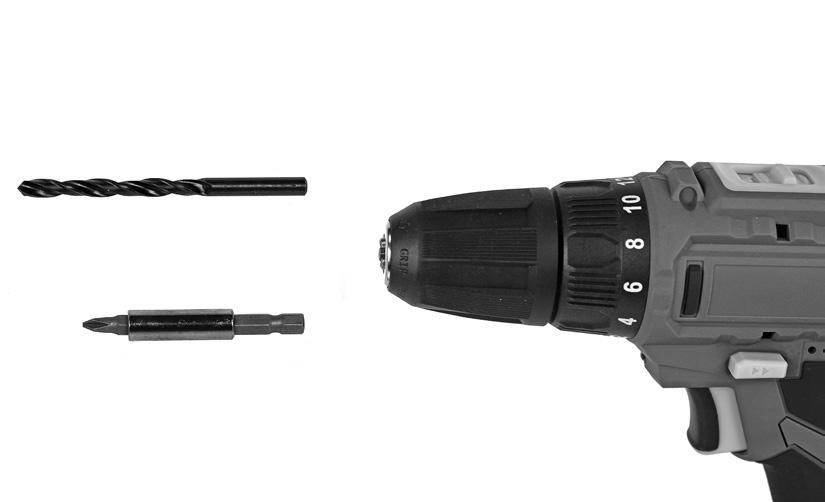

41 Uporaba Stikalo stopenj v položaju 1: 1. prestava min-1 Stikalo stopenj v položaju 2: 2. prestava min-1 H L Preklopnik za desni/levi tek NAPOTEK! Smer vrtenja menjajte le v mirovanju. Smer vrtenja izberite s pritiskom na preklopno stikalo 3. Z zaporo vklopa lahko preklopno stikalo preklopite le, če stikalo za vklop/izklop ni pritisnjeno. 9 Privijanje vijakov NAPOTEK! Za privijanje ne uporabljajte položaja Vrtanje. (nevarnost preobremenitve). Za vijačenje vijakov tako, da so poravnani s površino, lahko potrebni navor izberete predhodno na obroču za nastavitev navora 10. Obroč za nastavitev navora nastavite na želeno stopnjo navora (1-19). Za nastavitev uporabite oznako za nastavitev 11. Začutite lahko, ko se obroč za nastavitev navora zaskoči _Anleitung_HU_SLO.indb :27:49

42 Napotki za delo Napotki za delo Sveder redno izvlecite iz izvrtine, da bi ohladili sveder. Nasveti za vrtanje v kovino Na označenih mestih za izvrtine uporabite najprej točkalo. Vpnite pločevino in pod njega podstavite leseni blok, da bi preprečili deformacije. Uporabite spiralni sveder iz trde litine. Pri vrtanju s svedrom z večjim premerom najprej navrtajte z manjšimi svedri. Uporabljajte maziva: Jeklo: Aluminij: medenina, baker, lito železo: olje terpentin, parafin brez maziva (zaradi hlajenja izvlecite sveder večkrat iz izvrtine). Nasveti za vrtanje v les Na označenih mestih za izvrtine uporabite najprej točkalo. Leseni blok postavite pod kos lesa ali izvrtajte na obeh straneh, da bi preprečili, da se les odlomi, ko ga prevrtate. Nasveti za vijačenje Pri mehkem letu lahko vijake privijate brez predhodnega vrtanja. Ob privijanju večjih vijakov v trdi les ga najprej navrtajte. Ugrezne vijake ugreznite v izvrtino. Pri vijakih za les z neprehodnim navojem navrtajte vrtino, globoko pribl. polovico vijaka. Ko je dosežen nastavljeni navor, blokira drsna sklopka obračanje vpenjalne glave _Anleitung_HU_SLO.indb :27:49

43 Vzdrževanje, čiščenje, shranjevanje in transport Vzdrževanje, čiščenje, shranjevanje in transport Pred vsakim nastavljanjem, servisiranjem ali popravili odstranite akumulator. Vzdrževanje Akumulatorskega vijačnika skoraj ni treba vzdrževati. Uporabljajte le proizvajalčeve nadomestne dele / opremo oz. tisto pooblaščenih specializiranih proizvajalcev. Popravila naj izvaja le strokovnjak ali pooblaščeni servis. Strokovnjaki so osebe z ustrezno strokovno izobrazbo in izkušnjami, ki poznajo zahteve glede sestave in oblike izdelka in se spoznajo na varnostne predpise. Čiščenje Akumulatorskega vijačnika NIKOLI ne potopite v vodo ali druge tekočine. OPOZORILO! NAPOTEK! Akumulatorski vijačnik očistite z vlažno krpo. Nikakor ne uporabljajte ostrih sredstev in/ali sredstev za čiščenje, ki praskajo, ali razredčil. Počakajte, da se vsi sestavni deli popolnoma posušijo Pazite, da v notranjost akumulatorskega vijačnika ne vdre voda. Mesta stikov na akumulatorji in polnilniku morajo biti vedno čista. Pred vsakim čiščenjem ločite polnilnik tako, da izvlečete električni vtič iz vtičnice. Pred čiščenjem akumulatorskega vijačnika odstranite akumulator. Poskrbite, da bodo reže za zračenje odprte in redno čistite ohišje stroja z mehko krpo. Shranjevanje Preden boste akumulatorski vijačnik shranili, ga očistite. Če akumulatorskega vijačnika ne uporabljate, ga shranite na varnem, hladnem, suhem in dobro prezračevanem mestu, izven dosega otrok _Anleitung_HU_SLO.indb :27:49
