1 Használati útmutató Navodila za uporabo 20 V LI-ION AKKUS FÚRÓ- CSAVAROZÓ LITIJ-IONSKI AKUMULATORSKI VRTALNI VIJAČNIK 20 V Magyar...02 Slovensko...26 Eredeti használati útmutató Originalna navodila za uporabo 96072_HU_SLO.indb :43:35

2 QR kódokkal gyorsan és egyszeruen célba érni Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetoség adatokat tartalmaznak. Elonyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetoség adatokat! Hogyan muködik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következo QR kódot és tudjon meg többet a megvásárolt ALDI termékrol. A ALDI-szerviz oldala Minden itt megadott információ elérheto a ALDI-szerviz oldaláról is; amelyet a következo weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerzodés szerint fizetnie kell _HU_SLO.indb :43:35

3 Tartalomjegyzék A csomag tartalma / Alkatrészek megnevezése...5 Általános tudnivalók...6 Olvassa el és őrizze meg a használati útmutatót...6 Jelmagyarázat...6 Biztonság... 7 Rendeltetésszerű használat...7 Általános biztonsági útmutatások elektromos szerszámokhoz...8 Egyéb kockázatok...8 Biztonsági utasítások a fúrógéphez és a csavarozóhoz...12 Biztonsági utasítások a töltőkészülékekhez...12 Használat előtt...13 Ellenőrizze az akkus csavarozót és a csomag tartalmát...13 Akkumulátor behelyezése / cseréje...13 Töltse fel az akkumulátort...14 Fúró vagy bittartó használata...14 Használat...15 Be-és kikapcsolás...15 LED-munkavilágítás...15 Fokozatkapcsolás...15 Forgásirány átkapcsolása (jobbra/balra)...16 Csavar behajtása...16 Fúrás...17 Munkavégzési tudnivalók...17 Tanácsok fémben történő fúráshoz...17 Tanácsok fában történő fúráshoz:...18 Tanácsok csavarozáshoz:...18 Karbantartás, tisztítás, tárolás és szállítás...18 Karbantartás...18 Tisztítás...18 Tárolás...19 Szállítás _HU_SLO.indb :43:35

4 Hibakeresés...19 Műszaki adatok...20 Zaj- és rezgésszint információ...21 Zajkibocsátási értékek...21 Rezgésinformáció...21 Újrahasznosítás...23 A csomagolás ártalmatlanítása...23 Az akkus csavarozó eltávolítása...23 EK-megfelelőségi nyilatkozat _HU_SLO.indb :43:35

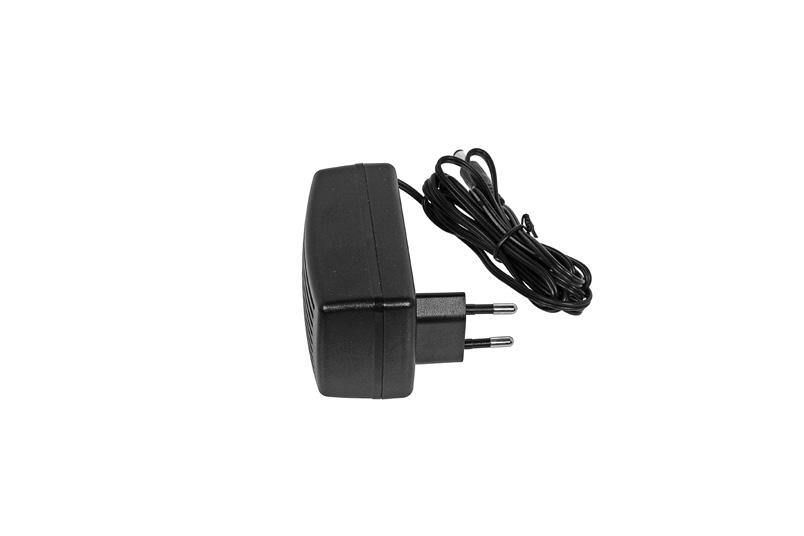

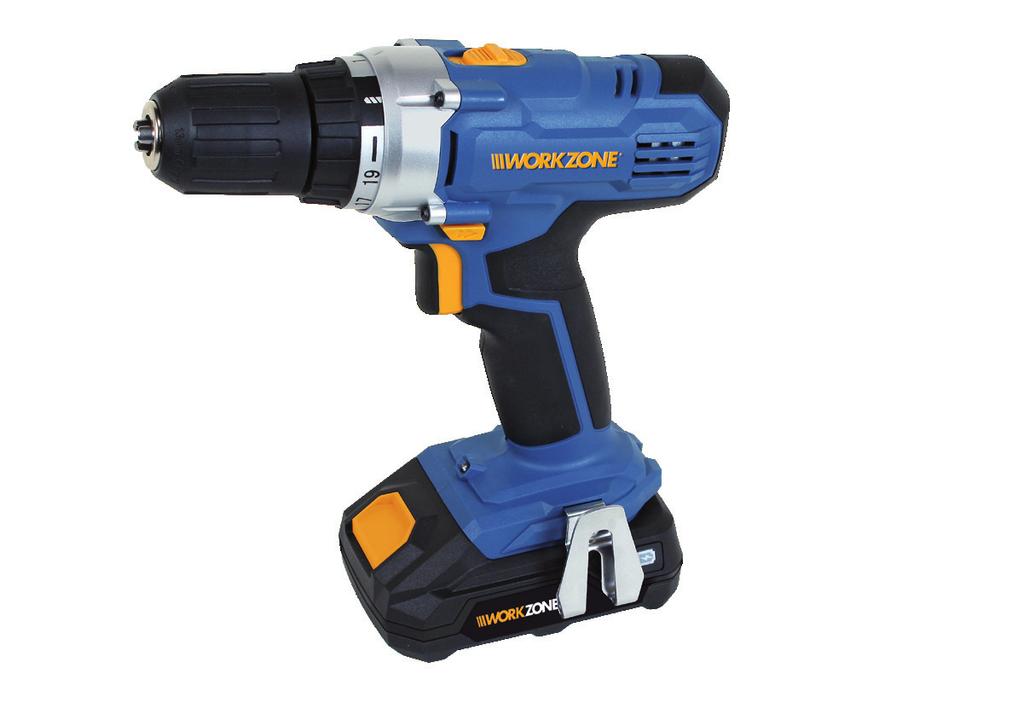

5 A csomag tartalma / Alkatrészek megnevezése A csomag tartalma / Alkatrészek megnevezése 1. Forgatónyomaték beállító gyűrű 2. Beállító jelzés 3. Sebességváltó (1./2. fokozat) 4. Forgásirány váltó kapcsoló (jobbra/ balra) 5. Fogantyú 6. Övcsipesz 7. Akkumulátor töltöttségi szint jelző 8. Akkumulátor 9. Akkumulátorblokk kioldója 10. LED-munkavilágítás 11. Be/Ki kapcsoló és elektromos fordulatszám-szabályozás 12. Gyorsbefogó fúrótokmány 13. Töltőkészülék 14. Töltés ellenőrző lámpa 15. Tartozékkészlet: 8x fúró 8x 25mm 1x mágnes bittartó _HU_SLO.indb :43:37

6 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Ez a használati utasítás ehhez a 20 V Li-ion akkus fúró-csavarozó (a továbbiakban akkus csavarozónak nevezve) tartozik. Fontos információkat tartalmaz a biztonsággal, használattal és ápolással kapcsolatban. Alaposan olvassa el a használati útmutatót, mielőtt az akkumulátoros csavarozót használatba veszi. Különösen ügyeljen a biztonsági útmutatásokra és figyelmeztetésekre. A használati útmutatóban foglalt utasítások figyelmen kívül hagyása súlyos sérülésekhez vagy az akkus csavarozó meghibásodásához vezethet. Ha az akkus csavarozót harmadik fél részére átadja, mellékelje hozzá ezt a használati útmutatót. Jelen használati útmutatót őrizze meg későbbi referencia gyanánt biztonságos helyen. Jelmagyarázat Az alábbi szimbólumokat és jelzőszavakat a használati utasításban, az akkus csavarozó és a csomagoláson használják. VIGYÁZAT! VIGYÁZAT! MEGJEGYZÉS! Olyan veszélyes helyzetet jelöl, amely ha nem kerülik el, halált vagy súlyos sérülést eredményezhet. Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, kisebb vagy közepes sérülést eredményezhet. A lehetséges anyagi károkra figyelmeztet. Ez a szimbólum az összeszereléshez vagy a használathoz szükséges kiegészítő információkat tartalmazza. Az ezzel a szimbólummal megjelölt termékek megfelelnek az európai gazdasági területen érvényes közösségi előírásoknak. A GS szimbólum az ellenőrzött biztonságot jelöli. Az ilyen jelöléssel ellátott termékek megfelelnek a német termékbiztonsági törvény (ProdSG) előírásainak. Ez a szimbólum azt jelzi, hogy a termék működését, tartósságát és kezelhetőségét az SLG tesztelte _HU_SLO.indb :43:37

7 Biztonság Olvassa el a használati utasítást. A töltőkészülék 2. védelmi osztályú. A tápegységet kizárólag beltérben használja. Egyenfeszültség. Pozitív polaritás. Rövidzárbiztos transzformátor Kapcsolóüzemű tápegység Ne tárolja az akkus csavarozót és az akkumulátort 45 C feletti környezeti hőmérsékleten. Védje az akkus csavarozót és az akkumulátort a közvetlen napfénytől. Az akkumulátort ne merítse vízbe. Védje a víztől és a nedvességtől. Az akkumulátort ne dobja tűzbe. Biztonság Rendeltetésszerű használat Az akkus csavarozó az alábbi felhasználási célokra lett tervezve: csavarozáshoz, fába, műanyagba és fémekbe történő fúráshoz. Az akkus csavarozót csak a megadott módon, rendeltetésszerűen szabad használni. Minden további, ezt meghaladó használat tilos! A nem rendeltetésszerű használatból eredő bármilyen kár vagy sérülés esetén a felhasználó/kezelő felel. Csak az akkus csavarozóhoz való tartozékot szabad felhasználni. A rendeltetésszerű használat részét képezi a biztonságtechnikai útmutató valamint a szerelési útmutató és a kezelési útmutatóban szereplő üzemeltetési útmutató figyelembevétele. Az olyan személyeknek, akik az akkus csavarozót kezelik, rajta karbantartási _HU_SLO.indb :43:37

8 Biztonság tevékenységet végeznek, ezeket meg kell ismerniük és a lehetséges veszélyekről tudomást kell szerezniük. Ezen túlmenően az érvényes balesetvédelmi óvórendszabályokat a lehető legpontosabban be kell tartani. Figyelembe kell venni a munkaegészségtani és biztonságtechnikai terület egyéb általános előírásait is. Az akkus csavarozón végrehajtott változtatások kizárják a gyártó felelősségét és az az abból eredő károkat. Az akkus csavarozó nem az ipari vagy kisipari alkalmazásokra készült, hanem a magánfelhasználó számára otthonra és barkácsmunkákhoz. Minden egyéb célra történő felhasználás kifejezetten tilos és nem rendeltetésszerű használatnak minősül. Egyéb kockázatok A rendeltetésszerű használat ellenére a nem nyilvánvaló maradék kockázatot nem lehet teljesen kizárni. Az akkumulátoros csavarhúzó fajtájából következően az alábbi veszélyek fordulhatnak elő: Rezgés kibocsájtásából eredő egészségkárosodás, ha az akkus csavarozó hosszú időn keresztül használják illetve nem megfelelően helyezik üzembe és tartják karban. A szétrepülő részek vagy az eltört szerszámbetét okozta sérülések vagy anyagi kár. Mérgező vagy egészségkárosító anyagokkal (pl. azbeszt) végzett munka által okozott egészségkárosodás. Általános biztonsági útmutatások elektromos szerszámokhoz VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A felsorolt biztonsági útmutatások és utasítások be nem tartása áramütést, tüzet és/ vagy súlyos sérülést okozhat. Az összes biztonsági előírást és rendelkezést gondosan őrizze meg. A biztonsági előírásokban használt "elektromos eszköz" fogalom a hálózatról (hálózati tápkábellel) és akkumulátorról (hálózati tápkábel nélkül) üzemeltetett elektromos eszközökre vonatkozik _HU_SLO.indb :43:37

9 1) Biztonság a munkahelyen Biztonság a) Munkahelyét tartsa tisztán és kellően kivilágítva. A rendetlenség és a megvilágítatlan munkaterület balesethez vezethet. b) Ne dolgozzon az elektromos szerszámmal robbanásveszélyes környezetben, amelyben gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat vetnek, amelyek meggyújthatják a port vagy a gőzöket. c) Az elektromos szerszám használata közben tartsa távol a gyerekeket és más személyeket. Figyelemelterelés esetén elveszítheti a készülék fölötti uralmat. 2) Elektromos biztonság a) Az elektromos szerszám csatlakozódugójának illeszkednie kell az aljzatba. A csatlakozódugót semmilyen módon sem szabad módosítani. Ne használjon adapter csatlakozót védőföldelésű elektromos szerszámmal együtt. A változtatás nélküli csatlakozók és az illeszkedő aljzatok csökkentik az áramütés veszélyét. b) Ne érintse meg a földelt felületeket, például a csöveket, fűtőtesteket, tűzhelyeket és hűtőszekrényeket. Megnő az áramütés kockázata, ha a teste földelve van. c) Óvja az elektromos szerszámokat esőtől vagy más nedvességtől. A víz elektromos szerszámba történő bejutása növeli az áramütés kockázatát. d) Ne használja a vezetéket más célra, például az elektromos szerszám hordozására, felakasztására vagy a csatlakozó kihúzására az aljzatból. Tartsa távol a vezetéket forróságtól, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek megnövelik az áramütés kockázatát. e) Ha az elektromos szerszámmal a szabadban dolgozik, csak külső használatra alkalmas hosszabbító vezetékeket használjon. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés veszélyét. f) Ha az elektromos szerszám nedves környezetben történő használata elkerülhetetlen, használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés veszélyét. 3) Személyi biztonság a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszámmal történő munkavégzés esetén gondolja át a teendőit _HU_SLO.indb :43:37

10 Biztonság Ne használjon elektromos szerszámot, ha fáradt vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata közben akár egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet. b) Mindig viseljen személyi védőfelszerelést és védőszemüveget. A személyes védőfelszerelés, például az elektromos szerszám fajtájának és használatának megfelelő védőmaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő viselése csökkenti a sérülések kockázatát. c) Akadályozza meg a készülék véletlen bekapcsolását. Győződjön meg róla, hogy az elektromos szerszám ki van kapcsolva, mielőtt csatlakoztatná az áramellátáshoz és/vagy az akkuhoz, fölveszi, vagy hordozza. Ha az elektromos szerszám szállítása közben az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, balesetet okozhat. d) Távolítsa el a beállító szerszámokat vagy csavarkulcsokat, mielőtt bekapcsolná az elektromos szerszámot. Egy forgó géprészben maradt szerszám vagy kulcs sérüléseket okozhat. e) Kerülje a természetellenes testtartást. Gondoskodjon saját stabilitásáról, és mindenkor tartsa meg az egyensúlyát. Ezáltal jobban tudja kontrollálni az elektromos szerszámot váratlan helyzetekben. f) Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszert. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek. g) Ha van lehetőség porelszívó vagy -gyűjtő berendezések felszerelésére, győződjön meg arról, hogy azok csatlakoztatva vannak-e, és azokat megfelelően használják-e. A porelszívó használata csökkentheti a por általi veszélyeztetettséget. 4) Az elektromos szerszám használata és kezelése a) Ne terhelje túl a készüléket. A munkájához a megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott teljesítményterületen. b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Veszélyes lehet az elektromos szerszám, amelyet már nem lehet be- vagy kikapcsolni, és ezért meg kell javítani. c) Húzza ki a csatlakozót a konnektorból és/vagy távolítsa el az akkut, mielőtt beállításokat végezne a készüléken, tartozékokat cserélne _HU_SLO.indb :43:37

11 vagy a készüléket elrakná. Ezzel a biztonsági óvintézkedéssel megakadályozza az elektromos szerszám véletlen elindítását. Biztonság d) A használaton kívüli elektromos szerszámokat gyermekektől távol tárolja. Ne engedje a készülék használatát arra jogosulatlan személyeknek, illetve olyanoknak, akik nem olvasták ezeket az utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlanul használják azokat. e) Mindig gondosan ápolja az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek tökéletesen működnek-e, nem szorulnak-e, nem töröttek-e egyes részei, illetve sérültek-e annyira, hogy az elektromos szerszám nem működik tökéletesen. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet okoznak a nem megfelelően karbantartott elektromos szerszámok. f) A vágószerszámokat tartsa élesen és tisztán. A gondosan ápolt éles pengéjű vágószerszámok kevésbé szorulnak be, és könnyebben irányíthatóak. g) Az elektromos szerszámokat, a tartozékokat, a behelyezési szerszámokat, stb. ezen utasítások szerint használja. Vegye figyelembe továbbá az alkalmazási feltételeket és a végrehajtandó tevékenységet is. Az elektromos szerszámoknak az előírt használattól eltérő alkalmazása veszélyes helyzeteket teremthet. 5) Az akkumulátoros szerszám használata és kezelése a) Az akkumulátorokat csak a gyártó által ajánlott töltőkészülékekben töltse fel. A csak egy bizonyos akkumulátorhoz alkalmas töltőkészülék esetében, ha más akkumulátorokkal használják, tűzveszély fordulhat elő. b) Elektromos szerszámokban csak az erre a célra szolgáló akkumulátorokat használja. Más akkumulátorok használata balesetet és tűzveszélyt okozhat. c) A használaton kívüli akkumulátorokat tartsa távol iratkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat égési sérülést vagy tüzet okozhat. d) Helytelen használat esetén folyadék léphet ki az akkumulátorból. Kerülje el az ezzel való érintkezést. Véletlen érintkezés esetén öblítse le vízzel a folyadékot. Ha a folyadék a szembe _HU_SLO.indb :43:37

12 Biztonság kerül, vegye igénybe ezen kívül orvos segítségét is. A kijutott akkumulátorfolyadék a bőrt ingerlését vagy kimaródását okozhatja. 6) Szerviz a) Az elektromos szerszámokat csak képzett szakemberrel és eredeti alkatrészek felhasználásával javíttassa meg. Ezzel a készülék biztonsága továbbra is garantálva marad. Biztonsági utasítások a fúrógéphez és a csavarozóhoz a) A gépet a szigetelt fogantyú felületeknél fogva tartsa meg, ha a géppel olyan munkát végez, ahol a betétszerszám elrejtett áramvezetékeket vagy a gép saját tápvezetékét eltalálhatja. A feszültség alatt álló vezetékhez való hozzáérés a gép fémrészeit is feszültség alá helyezheti és áramütést okozhat. Biztonsági utasítások a töltőkészülékekhez a) Soha ne csatlakoztasson repedt vagy bármilyen más módon sérült akkumulátort a töltőkészülékhez. Fennáll az áramütés veszélye. b) Ne használja a töltőkészüléket az előírttól eltérő célra! A töltőeszöz csak az LY770X-Li-20V-S, mah típusú akkumulátor csomag töltésére szolgál. Az előírttól eltérő célra történő használata tüzet vagy halálos áramütést okozhat. c) VIGYÁZAT! Soha ne töltsön nem újratölthető akkumulátorokat. Az előírás figyelmen kívül hagyása veszélyekhez vezet. d) A töltőkészülék hálózati csatlakozója nem cserélhető. A vezeték sérülése esetén a töltőt le kell selejtezni. e) A töltőkészüléket 8 év alatti és afölötti gyerekek, valamint csökkent fizikai, érzékelési vagy szellemi képességű, vagy tapasztalat és tudás hiányában szenvedő személyek akkor használhatják, ha felügyelik őket vagy a készülék biztonságos használatára ki lettek oktatva és az abból eredő veszélyeket megértették. Gyerekeknek tilos a készülékkel játszani. A tisztítást és felhasználói karbantartást nem szabad gyerekeknek felügyelet nélkül végezni _HU_SLO.indb :43:37

13 Használat előtt Használat előtt Ellenőrizze az akkus csavarozót és a csomag tartalmát. Vegye ki az akkumulátoros csavarhúzót és tartozékait a csomagolásból. Ellenőrizze, hogy a szállítási terjedelem teljes körű-e (lásd csomag tartalma / Alkatrészek megnevezése fejezet). Ellenőrizze, hogy az akkumulátoros csavarhúzó vagy tartozékai sérültek-e. Amennyiben sérülést észlel vagy bizonyos részek hiányoznak, ne használja az akkumulátoros csavarhúzót. Ez esetben keresse fel a vásárlás helyszínét, vagy amennyiben az kényelmesebb, úgy értesítse a garanciajegyen szereplő, gyártó által megadott szervizek egyikét. Akkumulátor behelyezése / cseréje Helyezze be az akkumulátort 8 a kézi fogantyúba, amíg az be nem akad. Az akkumulátor eltávolításához nyomja be az akkumulátoregység kioldóját (A) 9 és húzza ki az akkumulátort a markolatból _HU_SLO.indb :43:37

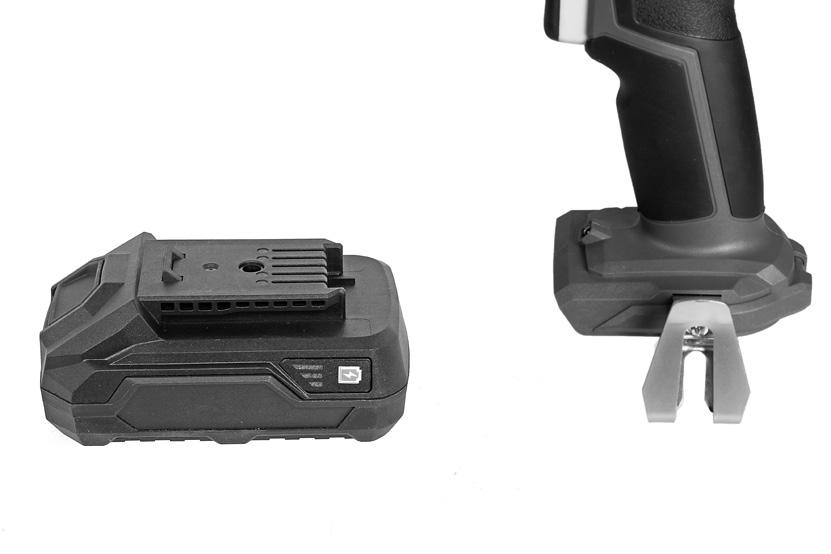

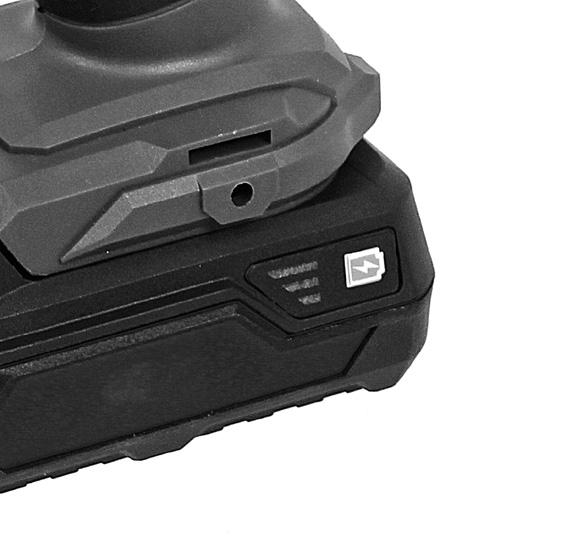

14 Használat előtt Töltse fel az akkumulátort MEGJEGYZÉS! Az akkumulátoros olló töltésekor és erős igénybevétel esetén az akkumulátor felmelegszik. A feltöltés után vagy előtt először mindig hagyja az akkumulátort szobahőmérsékletre lehűlni. Nyomja meg az akkumulátor blokkreteszelőt 9 az akkun 8 és húzza el előre az akkut a fúró csavarozótól. Helyezze a töltőeszköz csatlakozóját az 13 akkumulátorba. Helyezze be a töltőadaptert egy megfelelő hálózati csatlakozó aljzatba. A piros töltési ellenőrzőfény kigyullad Kb. 3-5 perc elteltével a töltés ellenőrző lámpája zöld fényre vált. A zöld töltési folyamatot jelző lámpa felgyullad amikor a töltési folyamat befejeződik. Húzza ki a töltőeszköz csatlakozóját az akkumulátorból. A töltési folyamat befejezése után válassza le a töltőkészüléket a hálózati csatlakozóról. Fúró vagy bittartó használata Csavarja a fúrót 12 óramutató járásával ellentétesen, ennek kinyitásához és egy fúrófej vagy bittartó behelyezéséhez. Válasszon ki - egy megfelelő fúrófejet és tegye be a fúróba. - bittartót és tegye be azt egy hatélű lap segítségével egy fúróba. Csavarja erősen a fúrót az óramutató járásával megegyező irányban. Amennyiben egy bittartót alkalmaz, helyezzen be egy megfelelő bitet _HU_SLO.indb :43:38

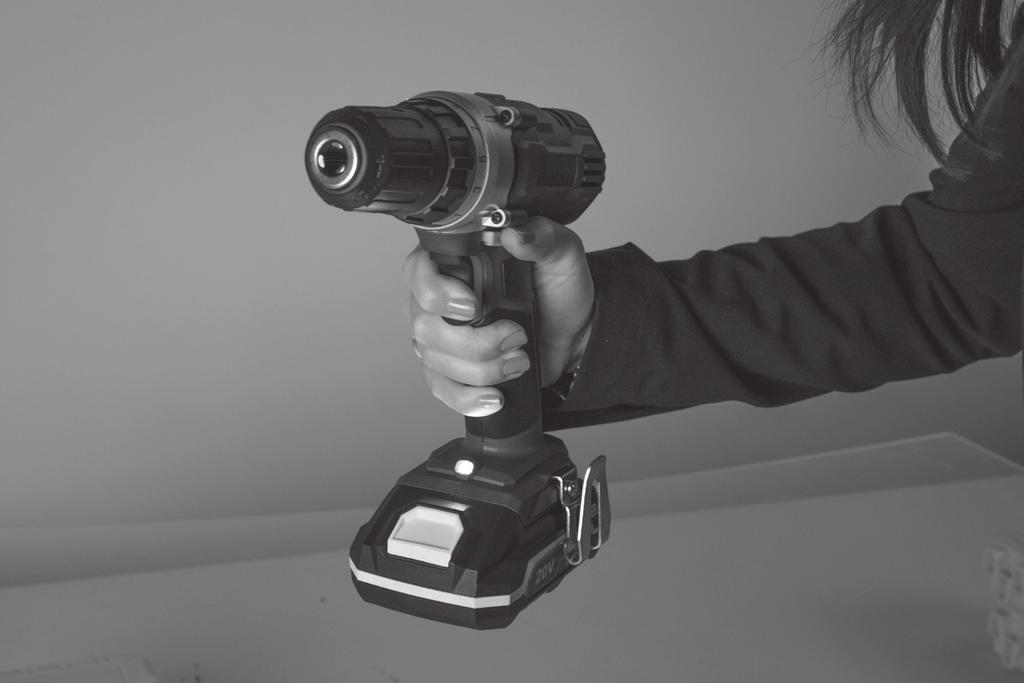

15 Használat Használat Be-és kikapcsolás Bekapcsolás: Nyomja meg a be-/kikapcsoló gombot 11. Kikapcsolás: Engedje el a be-/kikapcsoló gombot. 11 A fordulatszámot a Ki/Be kapcsolóra gyakorolt nyomás által fokozatmentesen lehet változtatni. LED-munkavilágítás Az akkus csavarozó egy LED-munkalámpával 10 van felszerelve, amely egyszerűvé teszi a nehezen hozzáférhető, sötét helyeken végzett munkát. A LED-munkalámpa a Be-/kikapcsoló megnyomásakor azonnal bekapcsol és a kapcsoló elengedésekor azonnal kialszik. 10 Fokozatkapcsolás MEGJEGYZÉS! Csak akkor nyomja meg a fokozatkapcsolót, ha a fúróorsó áll. (meghibásodhat a hajtás) Ügyeljen arra, hogy a sebességváltó 3 mindig rögzüljön az 1. vagy 2. állásban _HU_SLO.indb :43:39

16 Használat Fokozatkapcsoló 1. állásban: 1. Fokozat: min -1 Fokozatkapcsoló 2. állásban: Fokozat: min -1 3 Forgásirány átkapcsolása (jobbra/balra) MEGJEGYZÉS! Csak akkor váltson forgásirányt, ha a gép áll. Válassza ki előre a forgásirányt az átkapcsoló 4 megnyomásával. A kapcsolási reteszelés miatt az átkapcsolót csak akkor tudja kapcsolni, ha nem nyomta meg a Be/Ki kapcsolót. 4 Csavar behajtása MEGJEGYZÉS! A csavarozáshoz ne használja a Fúrás állást. (Túlterhelés veszélye). A felület síkjával egybeeső csavarozáshoz a forgatónyomatékot a forgatónyomaték beállító gyűrűn 1 lehet kiválasztani _HU_SLO.indb :43:40

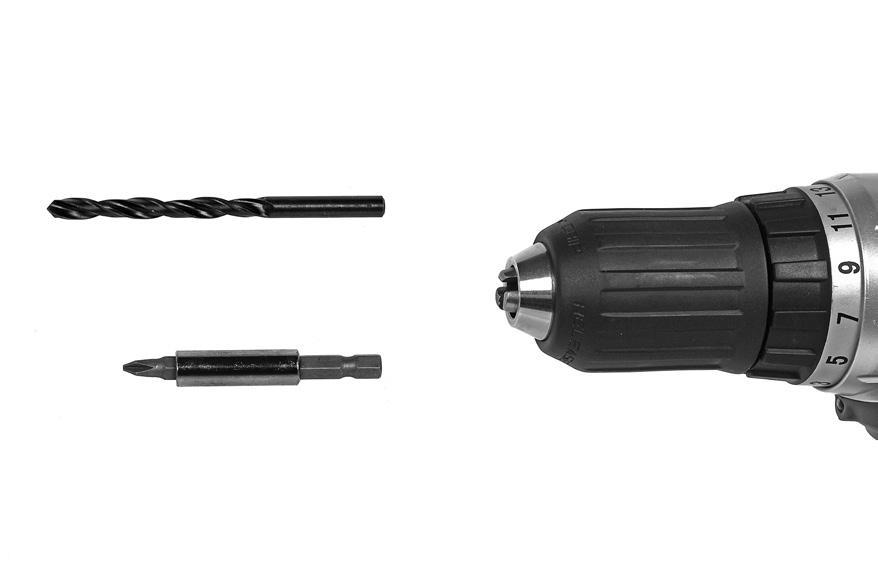

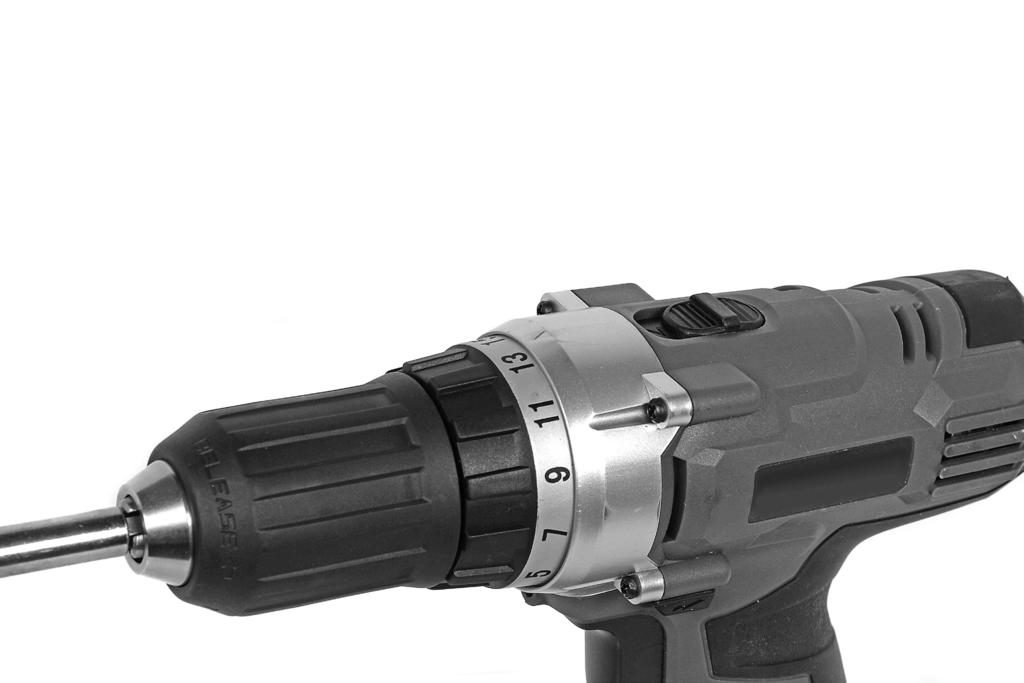

17 Munkavégzési tudnivalók Állítsa a forgatónyomaték állító gyűrűt a kívánt forgatónyomaték fokozatra (1-19). Használja ehhez a beállító jelölést 2. A forgatónyomaték beállító gyűrű érzékelhetően bekattan. 1 2 Fúrás A fúrás funkció kiválasztásához fordítsa el forgatónyomaték beállító gyűrűt 1 annyira, hogy a fúrás szimbólum a jelöléssel egy beállítási vonalba 2 kerüljön. 1 2 Munkavégzési tudnivalók Tanácsok fémben történő fúráshoz A megjelölt fúrási helyeket pontozóval be kell pontozni. A fémlemezt mindig be kell fogni. A vékony fémek alá egy fadarabot kell helyezni az eldeformálódás elkerülésére. Használjon HSS-spirálfúrót. Nagyobb fúróátmérő esetén kisebb fúróval elő kell fúrni. Helyezzen be egy, az anyagnak megfelelő hűtő-/kenőeszközt _HU_SLO.indb :43:41

18 Karbantartás, tisztítás, tárolás és szállítás Tanácsok fában történő fúráshoz: A megjelölt fúrási helyet egy pontozóval vagy szöggel be kell pontozni. Az átfúráskor történő szálkaképződés megakadályozására helyezzen alá hulladékfát vagy kétoldalról készítse a furatot. A maximális fúróátmérőt csak erdészfúróval lehet elérni. Tanácsok csavarozáshoz: Alakjában és méretében megfelelő csavarhúzó betéteket kell használni. Puhafába az alkalmas csavarokat (Spax) előfúrás nélkül is be lehet csavarozni. Keményfában vagy nagyobb csavar-ø esetében javasolt az előfúrás. Süllyesztett fejű csavarok esetében a furatot be kell süllyeszteni. A nem teljesen menetes szárú facsavarok esetében kb. fél csavar hosszat elő kell fúrni. Karbantartás, tisztítás, tárolás és szállítás Húzza ki a töltőeszköz hálózati csatlakozóját és távolítsa el az akkus csavarozó akkumulátorát minden beállítás, karbantartás vagy javítás esetén. Karbantartás Az akkus csavarozó messzemenően nem igényel karbantartást. Csak a gyártó ill. engedélyezett szakműhelyek által gyártott pótalkatrészeket / tartozékokat használjon. Javításokat csak szakembernek vagy felhatalmazott szervízműhelynek szabad elvégezni. Szakembernek az olyan személyek tekinthetők, akik rendelkeznek a megfelelő szakképzettséggel és tapasztalattal, ismerik az árucikk felépítésével és kialakításával kapcsolatos követelményeket és képesek megérteni a biztonsági intézkedéseket. Tisztítás 18 VIGYÁZAT! VIGYÁZAT! Az akkus csavarozót SOHA ne merítse vízbe vagy egyéb folyadékba _HU_SLO.indb :43:41

19 Hibakeresés Az akkus csavarozót rendszeresen tisztítsa meg egy száraz törlőkendő segítségével. Semmi esetre se használjon éles és/vagy karcoló tisztító- vagy oldószert. Ezt követően hagyja, hogy az alkatrészek teljesen megszáradjanak. Ügyeljen arra, hogy ne jusson víz az akkus csavarozóba. Az akkumulátor és a töltőkészülék érintkezési felületeit tartsa tisztán. Valamennyi tisztítási munkálat előtt válassza le a töltőkészüléket azáltal, hogy a hálózati csatlakozót kihúzza az áramellátásból. Az akkus csavarozó tisztítása előtt távolítsa el az akkumulátort. Gondoskodjon arról, hogy a szellőzőnyílások nyitva maradjanak, és rendszeresen tisztítsa meg a készülék házát puha kendővel. Tárolás Tárolás előtt tisztítsa meg az akkumulátoros csavarhúzót. Az akkumulátoros csavarhúzót biztonságos, hűvös, száraz és jól szellőztetett helyen tárolja, amikor nem használja, ahol gyermekek nem férhetnek hozzá. Szállítás A csempevágót ütődésektől és rezgésektől védve, az eredeti csomagolásban tárolja. Hibakeresés Hiba Lehetséges okok Megszüntetés Nem indul el a Üres az akkumulátor. Töltse fel az akkumulátort. gép. Működik a gép, de a fúró nem forog. Nem töltődik az akkumulátor. Hiba az akkumulátor érintkezőjénél. Forgásirány kapcsoló középállásban. A sebességváltó nem kattant be. Meghibásodott a töltőkészülék. Tolja be az akkumulátort a fúró csavarozó fogódarabján a menetbe. Az akkumulátornak észrevehetően a helyére kell kattintania. Nyomja be a jobbra-/balra tekerhető átkapcsolót 4 teljesen a kívánt irányba. A sebességváltónak 3 mindig 1 vagy 2 állásba kell bekattannia. Cserélje ki a töltőkészüléket _HU_SLO.indb :43:41

20 Műszaki adatok Műszaki adatok Li-Ion akkumulátoros csavarozó Modell Mérési feszültség Tokmány befogótartomány WWS-AKS20 20 V Ø max. 13 mm Üresjárati fordulatszám 1. Fokozat perc Fokozat: min -1 Forgatónyomaték fokozatok 19 + fúrás Töltőkészülék Modell XH WG áramütés veszélye V~ / 50/60 Hz, 0,8 A Kimenő feszültség 22 V / 1500 ma Töltési időtartam perc Akkumulátor Modell Feszültség Teljesítmény Típus LY770X-Li-20V-S 20 V 2000 mah Lítium-ion-akkumulátor (Li-Ion) _HU_SLO.indb :43:41

21 Zaj- és rezgésszint információ Zaj- és rezgésszint információ Zajkibocsátási értékek EN szerint mérve. A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomásszint L pa 84 db(a) Hangteljesítmény szint L wa 95 db(a) Bizonytalanság K 3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és imissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek a munkahelyen a mindenkori zajkibocsátási szintet befolyásolni képesek, magukban foglalják a munkahelyre és környezetére vonatkozó specifikációt, a hatásidőtartamot, más zajforrásokat, többek között. Kérjük, vegye figyelembe munkahelyre vonatkozó megbízható értékeknél eltérések lehetnek a nemzeti szabályozásokban. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot. Rezgésinformáció Vibrációs érték: A h,d 1,552 m/s 2 Bizonytalanság: K 1,5 m/s 2 FIGYELEM: A fent nevezett rezgéskibocsátási érték (vibrációs érték) az EN ben lefektetett mérési folyamatnak megfelelően lett mérve és felhasználható egy elektromos szerszámnak egy másikhoz való összehasonlítása során. Alkalmas a lengési terhelés ideiglenes kiszámítására is. VIGYÁZAT! A tényleges lengés-kibocsátási érték az alkalmazás módjától függően eltérhet az alábbiak szerint: Jó állapotban van-e az akkumulátoros csavarhúzó illetve szakszerűen lett-e karbantartva Miként és milyen anyaghoz történik az akkus csavarozó felhasználása _HU_SLO.indb :43:41

22 Zaj- és rezgésszint információ A megfelelő tartozékok használata és azok kifogástalan állapota Az akkus csavarozó szilárd tartása a felhasználó révén Az akkumulátoros csavarhúzó felhasználása a kezelési útmutatóban leírtak szerint rendeltetésszerűen történik-e Nem megfelelő használat esetén az akkus csavarozó vibráció okozta egészségkárosodást idézhet elő Nem megfelelő használat esetén az akkus csavarozó vibráció FIGYELEM: A felhasználástól és a felhasználási feltételektől függően a felhasználó védelme érdekében az alábbi biztonsági intézkedéseket kell hozni: Kerülje a vibrációt, amennyire lehetséges Csak kifogástalan állapotú tartozékot használjon Használjon vibrációt csillapító kesztyűt, ha ezt az akkumulátoros csavarhúzót használja. Az akkus csavarozó ápolását, és karbantartását ezen útmutató szerint végezze Ne használja az akkus csavarozót 10 C alatti hőmérséklet esetén Úgy tervezze a munkalépéseket, hogy az erősen vibráló készüléket ne kelljen több napon át használnia _HU_SLO.indb :43:41

23 Újrahasznosítás Újrahasznosítás A csomagolás ártalmatlanítása A csomagolást fajtánként külön ártalmatlanítsa. Helyezze a papírt és a kartonpapírt a papírhulladékba, a fóliát pedig a műanyag-gyűjtőbe. Az akkus csavarozó eltávolítása Ez a szimbólum arra utal, hogy ezt a terméket az alkalmazott elektromos és elektronikus készülékekre vonatkozó irányelv (2012/19/EU) és a nemzeti törvények szerint nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Ezt a terméket egy erre rendszeresített gyűjtőhelyre kell leadni. Például visszaadhatja egy hasonló termék vásárlásakor, vagy leadhatja egy elhasználódott elektromos és elektronikus készülékek újrafeldolgozására felhatalmazott gyűjtőhelyen. Az elhasználódott készülékek szakszerűtlen kezelése a potenciálisan veszélyes anyagok miatt - amelyek gyakran előfordulnak elhasználódott elektromos és elektronikus készülékekben - káros hatással lehet a környezetre és az emberek egészségére. Ennek a terméknek a szakszerű megsemmisítése által ezen kívül Ön hozzájárul a természetes erőforrások effektív hasznosításához. Az elhasználódott készülékek gyűjtőhelyeire vonatkozó információkat az önkormányzatnál, az ártalmatlanításért felelős közhivatalnál, az elhasználódott elektromos és elektronikus készülékek ártalmatlanítására felhatalmazott helyeken vagy a szemétszállítónál szerezheti be. Helyezze a termék csomagolását is környezettudatosan a kihelyezett gyűjtőkbe. Li-ion Ezért kérjük, a használt akkumulátorokat ne a normál háztartási hulladékba dobja, hanem adja le az erre a célra szolgáló gyűjtőhelyen (szakkereskedésben, hulladékgyűjtő udvarban) _HU_SLO.indb :43:42

24 EK-megfelelőségi nyilatkozat EK-megfelelőségi nyilatkozat _HU_SLO.indb :43:42

25 96072_HU_SLO.indb :43:42 25

26 Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili s kodami QR boste zlahka na cilju. Kaj so kode QR? Kode QR (QR = Quick Response oziroma hiter odziv) so grafične kode, ki jih je mogoče prebrati s kamero pametnega telefona in na primer vsebujejo povezavo do spletne strani ali kontaktne podatke. Prednost za vas: Ni več nadležnega prepisovanja spletnih naslovov ali kontaktnih podatkov! Postopek: Za optično branje kode QR potrebujete le pametni telefon, nameščen program (bralnik) za branje kod QR ter povezavo z internetom. Bralniki kod QR so praviloma na voljo za brezplačen prenos iz spletne trgovine s programi (aplikacijami) vašega pametnega telefona. Preizkusite zdaj S pametnim telefonom preprosto optično preberite naslednjo kodo QR in izvedite več o Hoferjevem izdelku, ki ste ga kupili. Hoferjev storitveni portal Vse zgoraj navedene informacije so na voljo tudi na Hoferjevem storitvenem portalu na spletnem naslovu Pri uporabi bralnika kod QR lahko nastanejo stroški povezave z internetom, kar je odvisno od vrste vaše naročnine _HU_SLO.indb :43:42

27 Kazalo Obseg dobave / Oznake sestavnih delov...29 Splošno...30 Preberite navodila in jih shranite...30 Razlaga znakov...30 Varnost...31 Predvidena uporaba...31 Splošni varnostni napotki za električna orodja...32 Ostanki tveganj...32 Varnostni napotki za vrtalni stroj in vijačnik...35 Varnostna opozorila za polnilnike...36 Pred uporabo...37 Preverjanje akumulatorskega vijačnika in obsega dobave...37 Vstavljanje / zamenjava akumulatorja...37 Napolnite akumulator...38 Vstavljanje svedra ali držala nastavkov...38 Uporaba...39 Vklop in izklop...39 Delovna LED lučka...39 Prestavljanje stopenj...39 Preklopnik za desni/levi tek...40 Privijanje vijakov...40 Vrtanje...41 Način dela...41 Nasveti za vrtanje v kovino...41 Nasveti za vrtanje v les...42 Nasveti za vijačenje...42 Vzdrževanje, čiščenje, shranjevanje in transport...42 Vzdrževanje...42 Čiščenje...42 Shranjevanje...43 Transport _HU_SLO.indb :43:42

28 Iskanje napak...43 Tehnični podatki...44 Informacija o hrupu in tresljajih...45 Vrednosti emisije hrupa...45 Informacije o tresljajih...45 Reciklaža...47 Odstranjevanje embalaže med odpadke...47 Odstranitev spenjalnika...47 Izjava CE o skladnosti _HU_SLO.indb :43:42

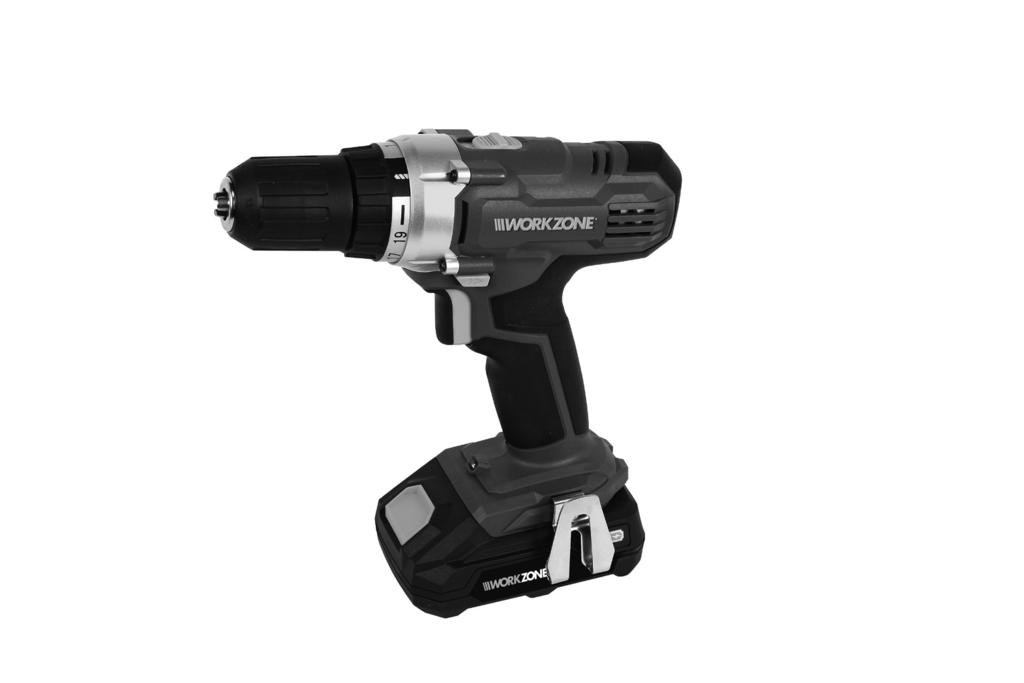

29 Obseg dobave / Oznake sestavnih delov Obseg dobave / Oznake sestavnih delov 1. Obroč za nastavitev navora 2. Oznaka nastavitve 3. Stikalo za prestave (1./2. prestava) 4. Preklopno stikalo (desni/levi tek) 5. Ročaj 6. Sponka za pas 7. Prikaz napolnjenosti akumulatorja 8. Akumulator 9. Odpahnitev akumulatorskega bloka 10. Stikalo vklop/izklop in elektronsko uravnavanje števila vrtljajev 11. Delovna LED lučka 12. Hitro vpenjalna glava 13. Polnilnik 14. Kontrolna lučka polnjenja 15. Komplet opreme: 8x svedri 8x 25 mm vijačni nastavki 1x magnetno držalo nastavkov _HU_SLO.indb :43:44

30 Splošno Splošno Preberite navodila in jih shranite Ta navodila za uporabo sodijo k temu litij-ionskem akumulatorskem vrtalnem vijačniku 20 V (v nadaljevanju akumulatorski vijačnik) Vsebujejo pomembne informacije za varnost, uporabo in nego. Preden začnete uporabljati akumulatorski vijačnik morate natančno prebrati navodila za uporabo. Še posebej pazite na varnostne napotke in opozorila. Neupoštevanje teh navodil za uporabo lahko povzroči hude telesne poškodbe ali poškoduje akumulatorski vijačnik. Če boste akumulatorski vijačnik izročili tretjim, jim obvezno priložite tudi za navodila za uporabo. Ta navodila za uporabo shranite na varnem mestu za poznejšo referenco. Razlaga znakov V teh navodilih za uporabo, udarnega vrtalnika ali na embalaži se uporabljajo naslednji simboli in signalne besede. OPOZORILO! PREVIDNOST! NAPOTEK! Označuje nevarno stanje, ki lahko povzroči smrt ali hude poškodbe, če ga ne preprečite. Označuje ogrožanje, ki lahko povzroči manjše ali zmerne poškodbe, če ga ne preprečite. Svari pred morebitno gmotno škodo. Ta simbol napotuje na koristne dodatne informacije za sestavljanje ali uporabo. izdelki, označeni s tem simbolom, izpolnjujejo vse predpise skupnosti Evropskega gospodarskega prostora, ki jih je treba uporabljati. Simbol "GS" pomeni "Geprüfte Sicherheit - Preverjena varnost". Izdelki, ki so označeni s tem znakom, ustrezajo zahtevam nemškega Zakona o varnosti izdelkov (ProdSG). Ta simbol opozarja, da je ta izdelek testiral SLG glede funkcionalnosti, obstojnosti in uporabe _HU_SLO.indb :43:44

31 Varnost Preberite navodila za uporabo. Polnilnik ustreza razredu zaščite 2. Polnilnik uporabljajte le v notranjih prostorih. Enosmerna napetost. Pozitivni pol Transformator, odporen proti kratkemu stiku Preklopni polnilnik Udarnega vrtalnega vijačnika in akumulatorja ne shranjujte pri temperaturi okolja več kot 45 C. Vrtalni vijačnik in akumulator zaščitite pred soncem. Akumulatorja ne mečite v vodo. Zaščitite ga zoper vodo in vlago. Akumulatorja ne mečite v ogenj. Varnost Predvidena uporaba Akumulatorski vijačnik je bil konstruiran za naslednjo uporabo: za privijanje za vrtanje v les, umetne snovi in kovino. Akumulatorski vijačnik je dovoljeno uporabljati le v predvidene namene. Prepovedana je vsaka druga uporaba, ki presega navedeno! Uporabnik/upravljavec jamči za škodo ali poškodbe vseh vrst, ki izhajajo iz nenamenske uporabe. Uporabljati je dovoljeno le opremo, namenjeno izključno za akumulatorski vijačnik. Sestavni del predvidene uporabe je tudi upoštevanje varnostnih navodil ter navodil za montažo in način uporabe, ki so opisani v navodilih za uporabo. Osebe, ki uporabljajo akumulatorski vijačnik in ga vzdržujejo, morajo biti z vsem navedenim _HU_SLO.indb :43:44

32 Varnost seznanjene in biti poučene o morebitnih nevarnostih. Ob tem morate zelo natančno upoštevati veljavne predpise za preprečevanje nesreč. Upoštevati je treba tudi ostale splošne varnostno-tehnične predpise in predpise s področja delovne medicine. Spreminjanje akumulatorskega vijačnika povzročijo izključitev jamstva izdelovalca za škodo, ki je nastala zaradi tega. Akumulatorski vijačnik ni konstruiran za obrtno, rokodelsko ali industrijsko uporabo ampak le za zasebnike, ki ga uporabljajo za domača dela in pri ljubiteljskih opravilih. Vsaka drugačna uporaba je izrecno prepovedana in velja kot nenamenska uporaba. Ostanki tveganj Kljub namenski uporabi ni mogoče v celoti izključiti očitnega ostanka tveganj. Pogojeno z vrsto akumulatorskega vijačnika, lahko pride do naslednjih ogrožanj: okvare zdravja, ki izhajajo iz emisij tresljajev, če akumulatorski vijačnik uporabljate dalj časa, ali če ga ne vodite pravilno in ga ne vzdržujete; telesnih poškodb ali gmotne škode, ki jo povzročijo leteči delci ali odlomljeni nastavki orodja; okvare zdravja, do katere pride pri delu s strupenimi ali zdravju škodljivimi materiali (npr. azbest). Splošni varnostni napotki za električna orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in / ali hude poškodbe. Varnostna navodila in napotke skrbno shranite za morebitno poznejšo rabo. Pojem "Električno orodje", ki se uporablja v varnostnih opozorilih, se nanaša na električna orodja na električni pogon (z električnim kablom) in na električna orodja, s pogonom na akumulatorje (brez električnega kabla) _HU_SLO.indb :43:44

33 1) Varnost delovnega mesta Varnost a) Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered na delovnem območju in neustrezna osvetlitev imata za posledico nesreče. b) Z električnim orodjem ne delajte v okolju, ki je eksplozijsko ogroženo, v katerem se nahajajo vnetljive tekočine, plini ali prah. Električna orodja se iskrijo, iskre pa lahko vžgejo prah ali hlape. c) Med uporabo ne dovolite otrokom ali drugim osebam v bližino električnega orodja. Če odvrnete pozornost, lahko izgubite kontrolo nad orodjem. 2) Električna varnost a) Priključni vtič električnega orodja se mora ujemati z električno vtičnico. Vtiča ni dovoljeno spreminjati na noben način. Adapterskih vtičev ne uporabljajte skupaj z električnim orodjem z ozemljitveno zaščito. Nespremenjeni vtiči in ustrezne vtičnice zmanjšajo tveganje lektričnega udara. b) Izogibajte se stiku telesa z ozemljenimi površinami, kot so cevi, grelci, štedilniki ali hladilniki. Če je vaše telo ozemljeno, obstaja povečana nevarnost zaradi električnega udara. c) Zavarujte električno orodje pred dežjem ali vlago. Vdor vode v električno orodje poveča tveganje električnega udara. d) Kabla ne uporabljajte za nošnjo električnega orodja, obešanje ali, da izvlečete vtič iz vtičnice. Zavarujte kabel pred vročino, oljem, ostrimi robovi in premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečajo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte kabelski podaljšek le, če je primeren za uporabo na prostem. Uporaba kabelskih podaljškov, ki so primerni za uporabo na prostem, zmanjšuje tveganje električnega udara. f) Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabljajte zaščitno stikalo na diferenčni tok (RCD). Uporaba zaščitnega stikala na diferenčni tok zmanjša tveganje električnega udara. 3) Varnost oseb a) Bodite pozorni in pazite, kaj delate ter pri delu z električnim orodjem ravnajte s pametjo. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja lahko povzroči hude _HU_SLO.indb :43:44

34 Varnost 34 poškodbe. b) Uporabljajte osebno zaščitno opremo in vedno tudi zaščitna očala. Uporaba osebne zaščitne opreme, kot so maske proti prahu; zaščitni čevlji, ki ne drsijo, zaščitna čelada ali ščitnik sluha - odvisno od načina in uporabe električnega orodja - zmanjšajo nevarnost pred poškodbami. c) Preprečite nehoteni zagon. Preden boste električno orodje priklopili na električno omrežje ali akumulator, ga prijeli v roke ali nosili, se prepričajte, da je izklopljeno. Če imate med nošnjo električnega orodja prst na stikalu za vklop, ali napravo priklopljeno na električno omrežje in je vklopljena, lahko to povzroči nesrečo. d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali izvijač. Orodja ali ključi, ki so na vrtečih se delih orodja, lahko povzročijo poškodbe. e) Izogibajte se nenormalni drži telesa. Zagotovite si varen položaj in vedno vzdržujte ravnotežje. S tem lahko električno orodje bolje kontrolirate v nepričakovanih situacijah. f) Uporabljajte primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice imejte v varni razdalji pred gibajočimi se deli. Gibljivi sestavni deli lahko zagrabijo ohlapna oblačila, nakit in dolge lase. g) Če je možno montirati napravo za odsesavanje in prestrezanje prahu, se morate prepričati, da sta ti tudi priključeni in se pravilno uporabljata. Uporaba sesalnika prahu zmanjšuje ogrožanje zaradi prahu. 4) Uporaba in ravnanje z električnim orodjem a) Ne preobremenjujte naprave. Za delo uporabljajte le električno orodje, ki je določeno za to. Z ustreznim električnim orodjem boste delali bolje in varneje v navedenem območju moči. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ne morete vklopiti ali izklopiti, je nevarno in ga morate popraviti. c) Preden boste spreminjali nastavitve orodja, zamenjali dele pribora ali orodje odložili, izvlecite vtič vtičnice. Ti previdnosti ukrepi preprečujejo nehoten zagon električnega orodja. d) Neuporabljeno električno orodje hranite izven dosega otrok. Ljudem, ki niso seznanjeni z orodjem, ali niso prebrali teh navodil, ne dovolite delati z njim. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe _HU_SLO.indb :43:44

35 Varnost e) Električno orodje skrbno negujte. Kontrolirajte, če vsi premični deli brezhibno delujejo in se ne zatikajo, če so deli morebiti zlomljeni ali poškodovani, da bi lahko negativno vplivalo na funkcijo električnega orodja. Pred uporabo izdelka zahtevajte popravilo poškodovanih delov. Vzrok za mnoge nesreče, je slabo vzdrževanje električnih orodij. f) Rezila naj bodo vedno ostra in čista. Skrbno negovana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje voditi. g) Uporabljajte električno orodje, opremo, obdelovalno orodje itd. skladno s temi navodili. Ob tem upoštevajte pogoje uporabe in dejavnost, ki jo morate opraviti. Uporaba električnih orodij v drugačne namene, kot je predvideno, lahko vodi do nevarnih situacij. 5) Uporaba akumulatorskega orodja in ravnanje z njim a) Akumulatorje polnite le s polnilniki, ki jih je priporočil proizvajalec. Za polnilnik, ki ustreza določeni vrsti akumulatorjev, obstaja nevarnost požara, če ga uporabljate za polnjenje drugih akumulatorjev. b) V električnih orodjih uporabljajte le akumulatorje, ki so predvideni za njih. Uporaba drugih akumulatorjev lahko povzroči poškodbe in požar. c) Akumulatorjev, ki jih ne uporabljate, ne hranite v bližini pisarniških sponk, kovancev, ključev, žebljev, vijakov in drugih malih kovinskih predmetov, ki lahko povzročijo premostitev stikov. Kratki stik med stiki akumulatorja ima lahko za posledico opekline ali požar. d) Ob napačni uporabi lahko iz akumulatorja izteka tekočina. Izogibajte se stiku z njo. Če po naključju pride do kontakta, izperite z vodo. Če pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Izstekajoča tekočina lahko povzroči draženje kože ali opekline. 6) Servis a) Električno orodje naj popravljajo izključno strokovno kvalificirane osebe, ki uporablja originalne nadomestne dele. Na ta način je zagotovljeno, da se bo ohranila tudi varnost aparata. Varnostni napotki za vrtalni stroj in vijačnik a) Če izvajate dela, pri kateri bi obdelovalna orodja lahko zadela ob skrito električno napeljavo ali lasten električni kabel, držite napravo le za izoliran ročaj. Stik z napeljavo pod električno napetostjo lahko povzroči napetost na kovinskih delih električnega orodja, kar ima za posledico električni udar _HU_SLO.indb :43:44

36 Varnost Varnostna opozorila za polnilnike a) Nikoli ne povežite počenega ali na kakršen koli drugi način poškodovani akumulatorski paket s polnilnikom. Sicer obstaja nevarnost udara elektrike. b) Polnilnika ne uporabljajte v namene, za katere ni konstruiran! Polnilnik je namenjen le za polnjenje akumulatorskega paketa mod. LY770X-Li-20V-S, mah. Uporaba, ki je v nasprotju z namenom, lahko vodi do požara ali smrtnega udara elektrike. c) OPOZORILO! Ne polnite baterij, ki niso polnilne. Kršenje tega napotka lahko povzroči stanje ogrožanja. d) Električnega kabla tega polnilnika ni mogoče zamenjati. Pri poškodbi voda je treba polnilnik uničiti. e) Polnilnik, ne pa tudi vrtalnega vijačnika, lahko uporabljajo otroci nad 8 let starosti in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali ki nimajo zadostnih izkušenj in znanja, če so pod nadzorom ali so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki izhajajo iz uporabe te naprave. Otroci se ne smejo igrati z napravo. Otroci ne smejo čistiti ali vzdrževati naprave brez nadzora _HU_SLO.indb :43:44

37 Pred uporabo Pred uporabo Preverjanje akumulatorskega vijačnika in obsega dobave Vzemite akumulatorski vijačnik in opremo iz embalaže Preverite, ali je paket popoln (glejte poglavje: OBSEG DOBAVE /OZNAKE SESTAVNIH DELOV). Preverite ali akumulatorski vijačnik če posamezni deli niso poškodovani. Akumulatorskega vijačnika ne uporabljajte, če je poškodovana ali manjkajo sestavni deli. Prek servisne delavnice, navedene na garancijski kartici se obrnite se na proizvajalca. Vstavljanje / zamenjava akumulatorja Akumulator 8 vstavite v ročaj aparata, dokler se ne zaskoči. Za odstranitev akumulatorja pritisnite sočasno oba gumba za sprostitev akumulatorskega bloka 9 in izvlecite akumulator iz ročaja aparata _HU_SLO.indb :43:44

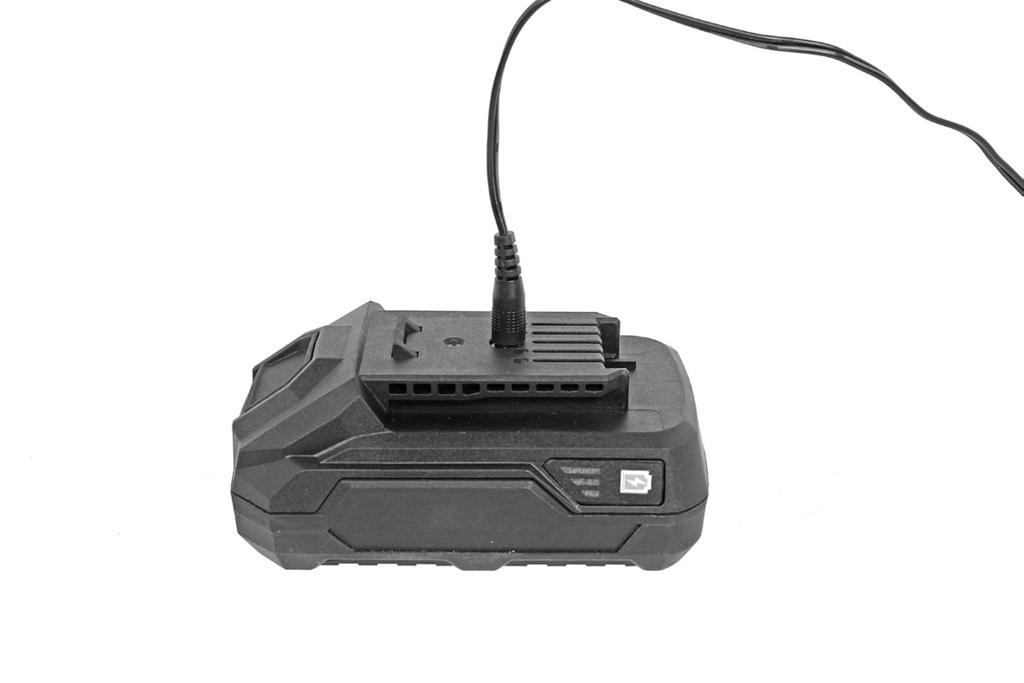

38 Pred uporabo Napolnite akumulator NAPOTEK! Pri polnjenju ter močni obremenitvi stroja se akumulator segreje. Pred polnjenjem ali po njem, ohladite akumulator na sobno temperaturo. Pritisnite odpahnitev akumulatorskega bloka 9 na akumulatorju 8 in povlecite akumulator naprej iz vrtalnega vijačnika. Vtič polnilnika 13 vtaknite v akumulator. Polnilnik vtaknite v pravilno ozemljeno električno vtičnico. Zasveti rdeča kontrolna lučka za napajanje Po približno min. začne svetiti kontrolna lučka zelene barve. Ko je polnjenje končano zasveti zelena kontrolna lučka polnjenja. Vtič polnilnika izvlecite iz akumulatorja. Ko je polnjenje končano, ločite polnilnik od električne vtičnice. Vstavljanje svedra ali držala nastavkov Vpenjalno glavo 12 obračajte v nasprotni smeri gibanja urinega kazalca, da bi vstavili sveder ali držalo nastavkov. Izberite - primerni sveder in ga vstavite v vpenjalno glavo; - držalo nastavkov in ga vstavite s šestrobno stranjo v vpenjalno glavo. Vpenjalno glavo zategnite tako, da jo obračate v smeri gibanja urinega kazalca. Če ste vstavili držalo nastavkov vstavite še primerni nastavek _HU_SLO.indb :43:45

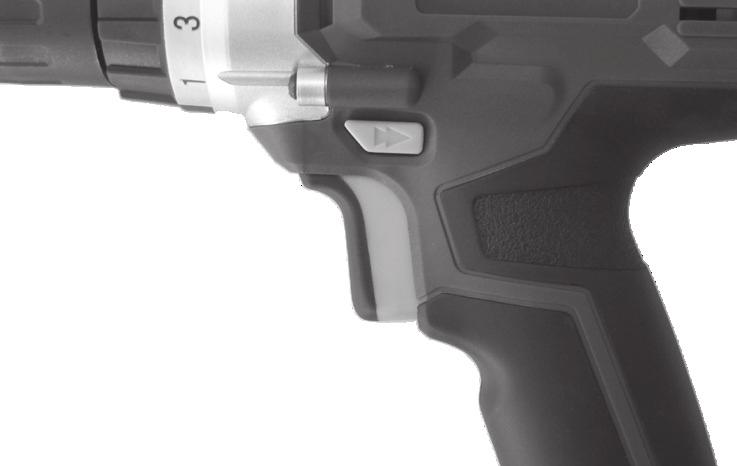

39 Uporaba Uporaba Vklop in izklop Vklop: pritisnite stikalo vklop/izklop 11. Izklop: Spustite stikalo za vklop/izklop. Število vrtljajev lahko nastavite brezstopenjsko glede na pritisk na stikalo za vklop/izklop. 11 Delovna LED lučka Akumulatorski vijačnik ima LED delovno lučko, 10 ki poenostavlja delo v nedostopnih temnih mestih. LED delovna lučka zasveti takoj, ko pritisnete stikalo vklop/izklop in ugasne takoj, ko stikalo znova spustite. 10 Prestavljanje stopenj NAPOTEK! Stopnje prestavljajte le, ko miruje vrtalno vreteno. (poškodbe gonila) Zagotovite, da bo stikalo za stopnje 3 trdno zaskočeno v položaju 1 ali _HU_SLO.indb :43:46

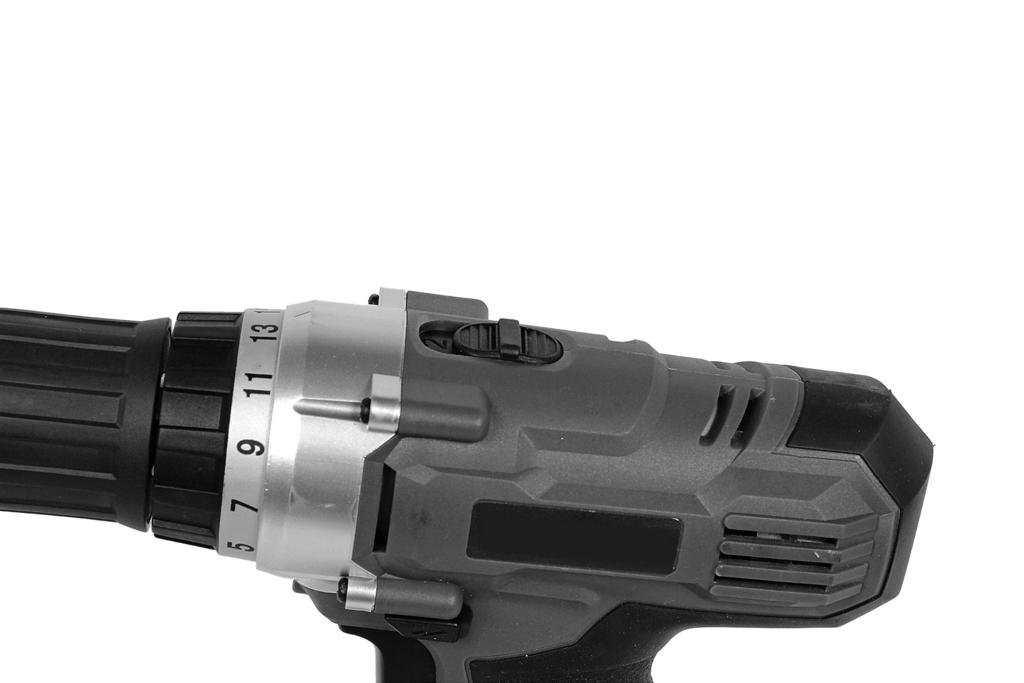

40 Uporaba Stikalo stopenj v položaju 1: 1. prestava min -1 Stikalo stopenj v položaju 2: 2. prestava min Preklopnik za desni/levi tek NAPOTEK! Smer vrtenja menjajte le v mirovanju. Smer vrtenja izberite s pritiskom na preklopno stikalo 4. Z zaporo vklopa lahko preklopno stikalo preklopite le, če stikalo za vklop/izklop ni pritisnjeno. 4 Privijanje vijakov NAPOTEK! Za privijanje ne uporabljajte položaja Vrtanje (nevarnost preobremenitve). Za vijačenje vijakov tako, da so poravnani s površino, lahko potrebni navor izberete predhodno na obroču za nastavitev navora _HU_SLO.indb :43:47

41 Način dela Obroč za nastavitev navora nastavite na želeno stopnjo navora (1-19). Za nastavitev uporabite oznako za nastavitev 2. Začutite lahko, ko se obroč za nastavitev navora zaskoči. 1 2 Vrtanje Za izbiro funkcije vrtanja obračajte obroč za nastavitev navora 1, dokler simbol svedra ni poravnan z oznako za nastavitev Način dela Nasveti za vrtanje v kovino Na označenih mestih vrtanja naredite s točkalom začetno točko. Pločevino vedno vpnite. Tanko kovino podložite z lesom, da ne spremeni oblike. Uporabljajte spiralne svedre HSS. Pri večjem premeru svedra predhodno izvrtajte z manjšim svedrom. Uporabite eno od hladilnih sredstev/maziv primerno za uporabljeni material _HU_SLO.indb :43:48

42 Vzdrževanje, čiščenje, shranjevanje in transport Nasveti za vrtanje v les Označena mesta vrtanja točkajte s točkalom ali žebljem. Da bi pri prevrtanju preprečili drobljenje, podložite odpadni les ali vrtajte z obeh strani. Maksimalen premer svedra dosežete le s svedrom Forstner. Nasveti za vijačenje Uporabite obliko in ustrezno velikost nastavka za vijačenje. V mehek les lahko ustrezne vijake (Spax) privijete brez navrtanja. V trd les ali pri večjem premeru vijaka je predhodno vrtanje velika prednost. Pri ugreznih vijakih nekoliko posnemite izvrtino. Pri vijakih za les z neprehodnim navojem zvrtajte vrtino, globoko pribl. polovico vijaka. Vzdrževanje, čiščenje, shranjevanje in transport Pred vsakim nastavljanjem, servisiranjem ali popravili izvlecite električni vtič polnilnika in odstranite akumulator akumulatorskega vijačnika. Vzdrževanje Akumulatorskega vijačnika skoraj ni treba vzdrževati. Uporabljajte le proizvajalčeve nadomestne dele / opremo oz. tisto pooblaščenih specializiranih proizvajalcev. Popravila naj izvaja le strokovnjak ali pooblaščeni servis. Strokovnjaki so osebe z ustrezno strokovno izobrazbo in izkušnjami, ki poznajo zahteve glede sestave in oblike izdelka in se spoznajo na varnostne predpise. Čiščenje OPOZORILO! PREVIDNOST! Akumulatorskega vijačnika NIKOLI ne potopite v vodo ali druge tekočine _HU_SLO.indb :43:48
