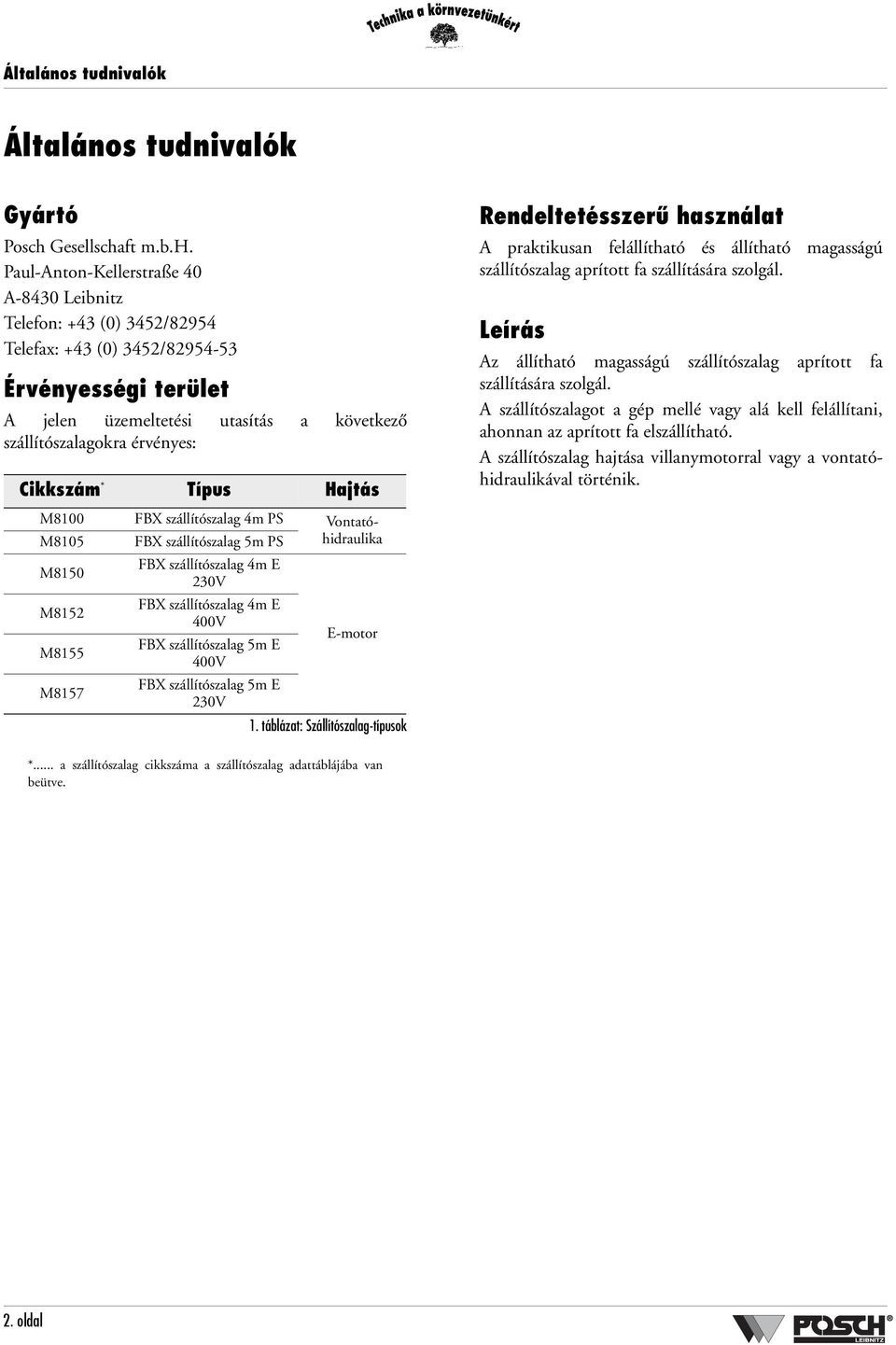

4 Általános tudnivalók Általános tudnivalók Gyártó Posch Gesellschaft m.b.h. Paul-Anton-Kellerstraße 40 A-8430 Leibnitz Telefon: +43 (0) 3452/82954 Telefax: +43 (0) 3452/ Érvényességi terület A jelen üzemeltetési utasítás a következő szállítószalagokra érvényes: Cikkszám * Típus Hajtás M8100 FBX szállítószalag 4m PS Vontatóhidraulika M8105 FBX szállítószalag 5m PS M8150 M8152 M8155 M8157 FBX szállítószalag 4m E 230V FBX szállítószalag 4m E 400V FBX szállítószalag 5m E 400V E-motor FBX szállítószalag 5m E 230V 1. táblázat: Szállítószalag-típusok Rendeltetésszerű használat A praktikusan felállítható és állítható magasságú szállítószalag aprított fa szállítására szolgál. Leírás Az állítható magasságú szállítószalag aprított fa szállítására szolgál. A szállítószalagot a gép mellé vagy alá kell felállítani, ahonnan az aprított fa elszállítható. A szállítószalag hajtása villanymotorral vagy a vontatóhidraulikával történik. *... a szállítószalag cikkszáma a szállítószalag adattáblájába van beütve. 2. oldal

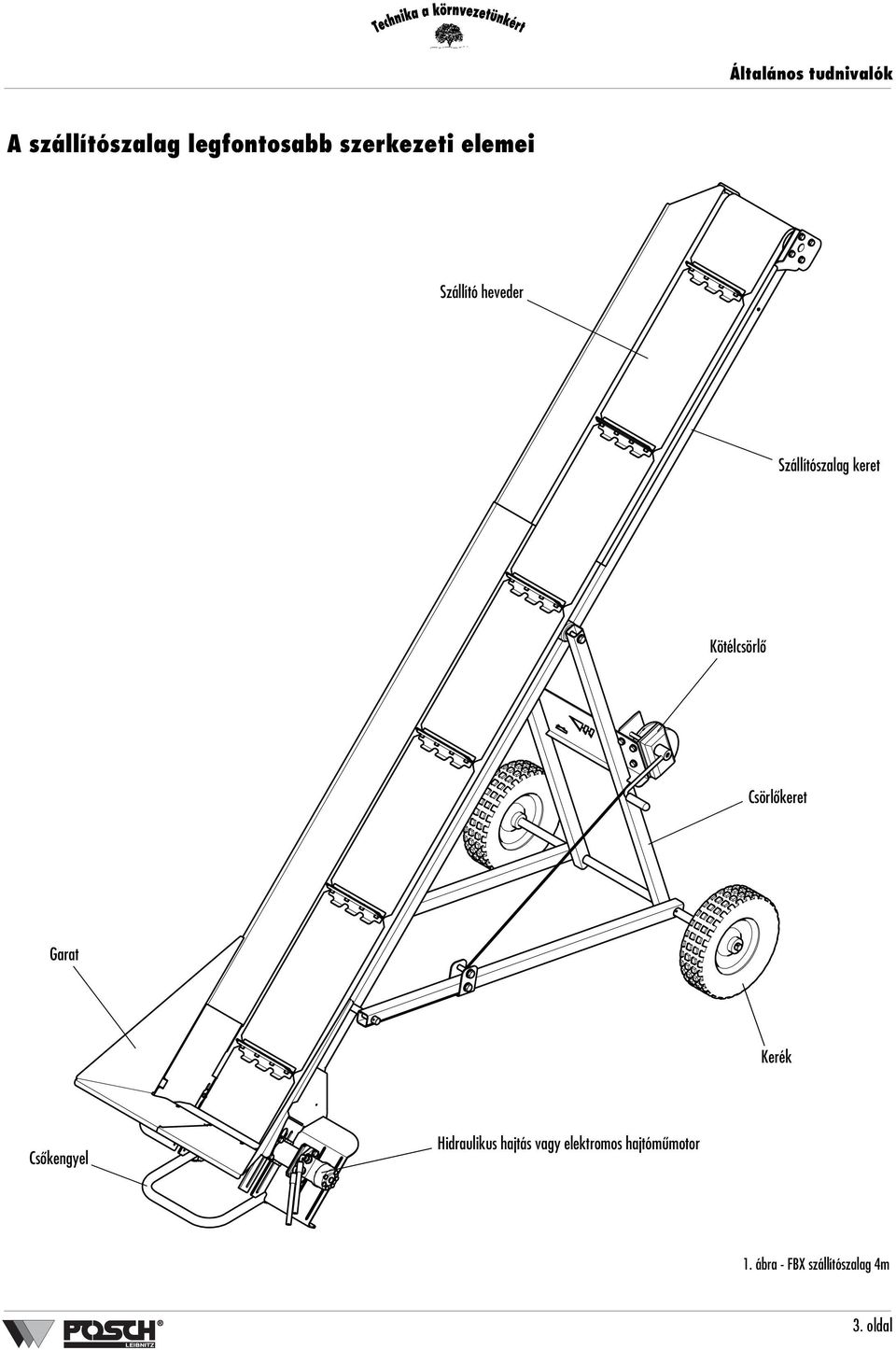

5 Általános tudnivalók A szállítószalag legfontosabb szerkezeti elemei Szállító heveder Szállítószalag keret Kötélcsörlő Csörlőkeret Garat Kerék Csőkengyel Hidraulikus hajtás vagy elektromos hajtóműmotor 1. ábra - FBX szállítószalag 4m 3. oldal

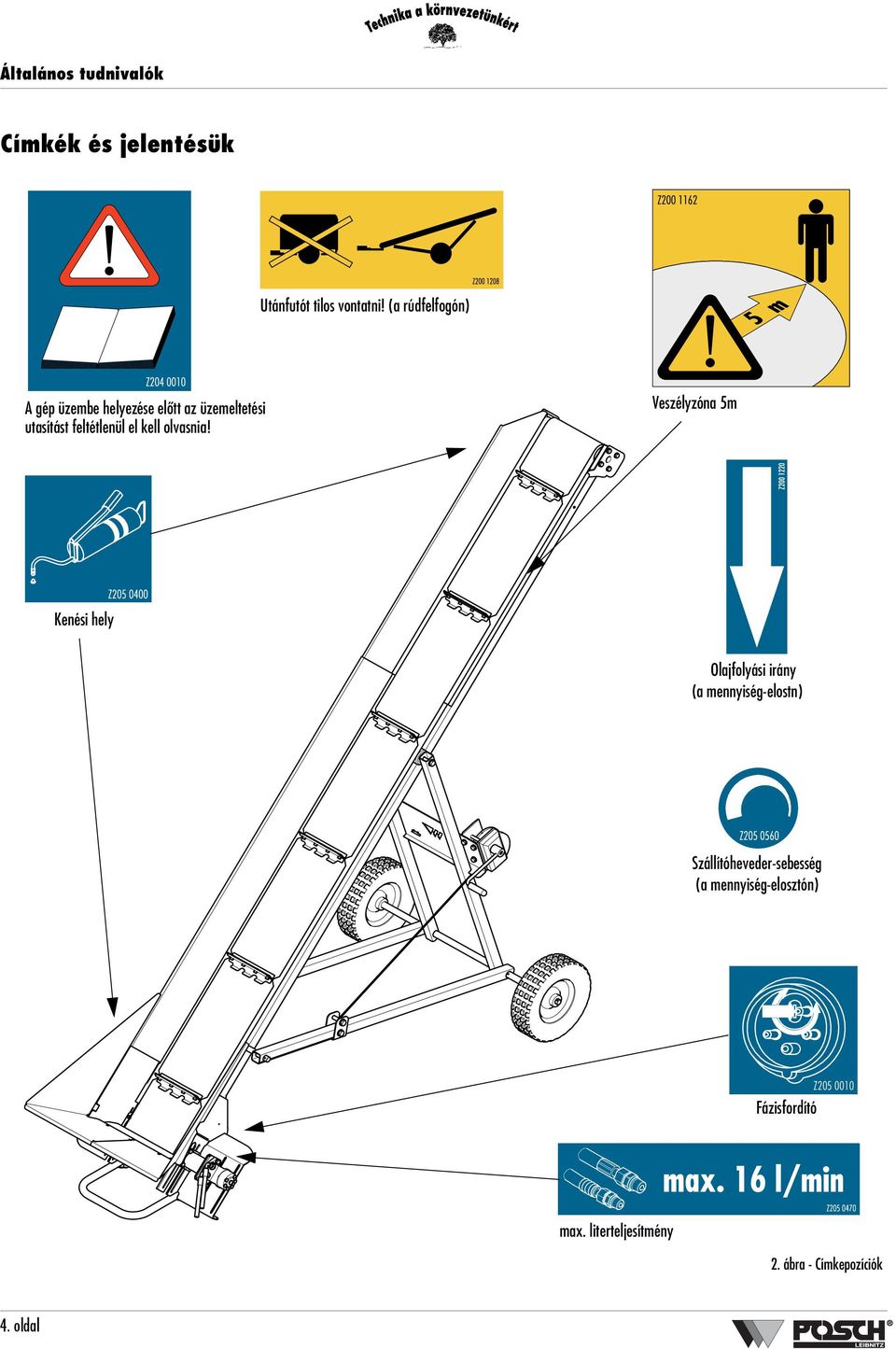

6 Általános tudnivalók Címkék és jelentésük Utánfutót tilos vontatni! (a rúdfelfogón) A gép üzembe helyezése előtt az üzemeltetési utasítást feltétlenül el kell olvasnia! Veszélyzóna 5m Kenési hely Olajfolyási irány (a mennyiség-elostn) Szállítóheveder-sebesség (a mennyiség-elosztón) Fázisfordító Z max. literteljesítmény 2. ábra - Címkepozíciók 4. oldal

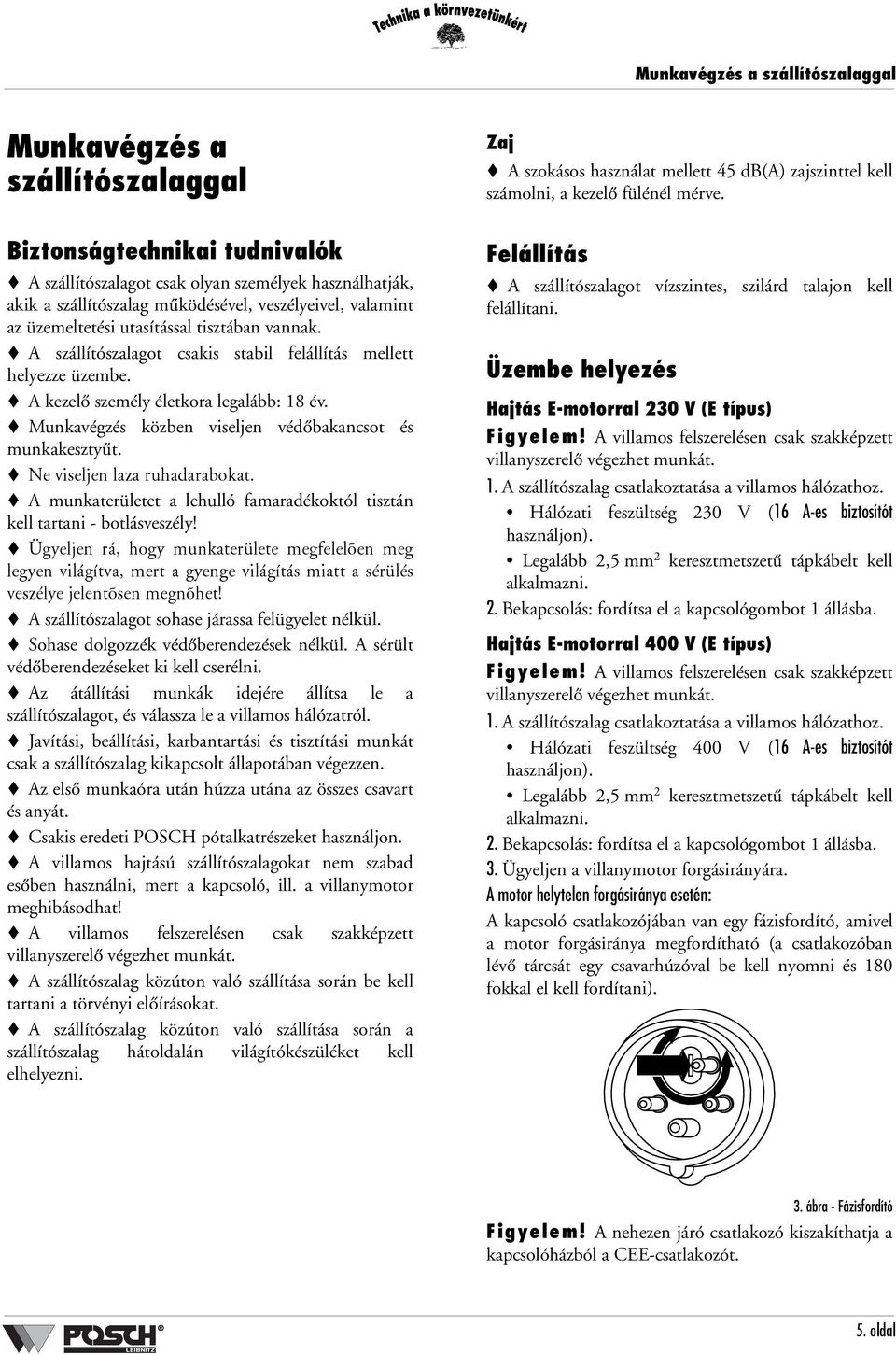

7 Munkavégzés a szállítószalaggal Munkavégzés a szállítószalaggal Biztonságtechnikai tudnivalók A szállítószalagot csak olyan személyek használhatják, akik a szállítószalag működésével, veszélyeivel, valamint az üzemeltetési utasítással tisztában vannak. A szállítószalagot csakis stabil felállítás mellett helyezze üzembe. A kezelő személy életkora legalább: 18 év. Munkavégzés közben viseljen védőbakancsot és munkakesztyűt. ké=îáëéäàéå=ä~ò~=êìü~ç~ê~äçâ~ík A munkaterületet a lehulló famaradékoktól tisztán kell tartani - botlásveszély! ÖóÉäàÉå= ê I= ÜçÖó= ãìåâ~íéêωäéíé= ãéöñéäéäπéå= ãéö äéöóéå=îáä Ö íî~i=ãéêí=~=öóéåöé=îáä Ö í ë=ãá~íí=~=ë êωä ë îéëò äóé=àéäéåíπëéå=ãéöåπüéí> A szállítószalagot sohase járassa felügyelet nélkül. Sohase dolgozzék védőberendezések nélkül. A sérült védőberendezéseket ki kell cserélni. Az átállítási munkák idejére állítsa le a szállítószalagot, és válassza le a villamos hálózatról. Javítási, beállítási, karbantartási és tisztítási munkát csak a szállítószalag kikapcsolt állapotában végezzen. Az első munkaóra után húzza utána az összes csavart és anyát. Csakis eredeti POSCH pótalkatrészeket használjon. A villamos hajtású szállítószalagokat nem szabad esőben használni, mert a kapcsoló, ill. a villanymotor meghibásodhat! A villamos felszerelésen csak szakképzett villanyszerelő végezhet munkát. A szállítószalag közúton való szállítása során be kell tartani a törvényi előírásokat. A szállítószalag közúton való szállítása során a szállítószalag hátoldalán világítókészüléket kell elhelyezni. Zaj A szokásos használat mellett 45 db(a) zajszinttel kell számolni, a kezelő fülénél mérve. Felállítás A szállítószalagot vízszintes, szilárd talajon kell felállítani. Üzembe helyezés Hajtás E-motorral 230 V (E típus) Figyelem! A villamos felszerelésen csak szakképzett villanyszerelő végezhet munkát. 1. A szállítószalag csatlakoztatása a villamos hálózathoz. Hálózati feszültség 230 V (16 A-es biztosítót használjon). Legalább 2,5 mm 2 keresztmetszetű tápkábelt kell alkalmazni. 2. Bekapcsolás: fordítsa el a kapcsológombot 1 állásba. Hajtás E-motorral 400 V (E típus) Figyelem! A villamos felszerelésen csak szakképzett villanyszerelő végezhet munkát. 1. A szállítószalag csatlakoztatása a villamos hálózathoz. Hálózati feszültség 400 V (16 A-es biztosítót használjon). Legalább 2,5 mm 2 keresztmetszetű tápkábelt kell alkalmazni. 2. Bekapcsolás: fordítsa el a kapcsológombot 1 állásba. 3. Ügyeljen a villanymotor forgásirányára. A motor helytelen forgásiránya esetén: A kapcsoló csatlakozójában van egy fázisfordító, amivel a motor forgásiránya megfordítható (a csatlakozóban lévő tárcsát egy csavarhúzóval be kell nyomni és 180 fokkal el kell fordítani). 3. ábra - Fázisfordító Figyelem! A nehezen járó csatlakozó kiszakíthatja a kapcsolóházból a CEE-csatlakozót. 5. oldal

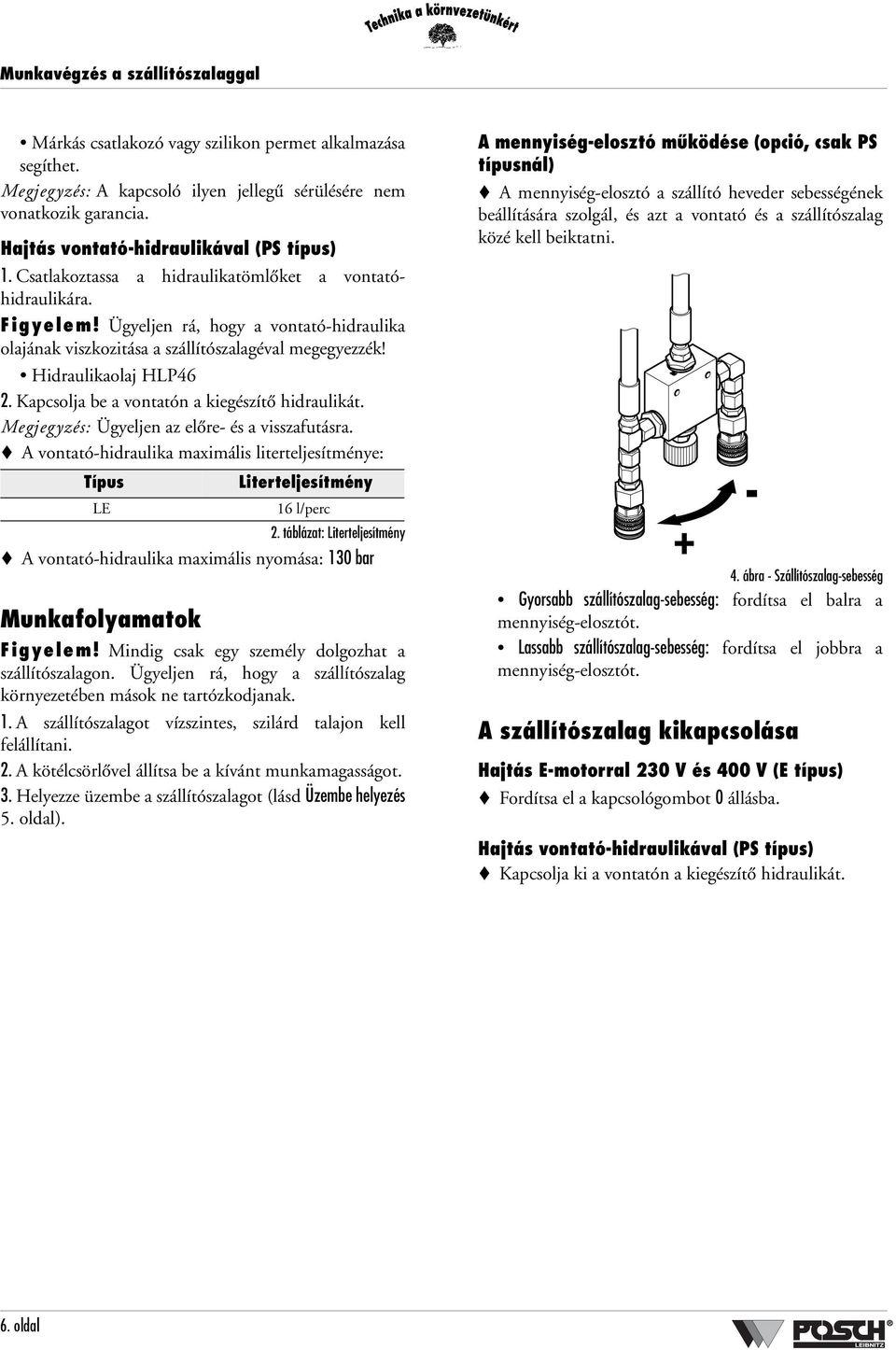

8 Munkavégzés a szállítószalaggal Márkás csatlakozó vagy szilikon permet alkalmazása segíthet. Megjegyzés: A kapcsoló ilyen jellegű sérülésére nem vonatkozik garancia. Hajtás vontató-hidraulikával (PS típus) 1. Csatlakoztassa a hidraulikatömlőket a vontatóhidraulikára. Figyelem! Ügyeljen rá, hogy a vontató-hidraulika olajának viszkozitása a szállítószalagéval megegyezzék! Hidraulikaolaj HLP46 2. Kapcsolja be a vontatón a kiegészítő hidraulikát. Megjegyzés: Ügyeljen az előre- és a visszafutásra. A vontató-hidraulika maximális literteljesítménye: Típus Literteljesítmény LE 16 l/perc 2. táblázat: Literteljesítmény + A vontató-hidraulika maximális nyomása: 130 bar Munkafolyamatok Figyelem! Mindig csak egy személy dolgozhat a szállítószalagon. Ügyeljen rá, hogy a szállítószalag környezetében mások ne tartózkodjanak. 1. A szállítószalagot vízszintes, szilárd talajon kell felállítani. 2. A kötélcsörlővel állítsa be a kívánt munkamagasságot. 3. Helyezze üzembe a szállítószalagot (lásd Üzembe helyezés 5. oldal). A mennyiség-elosztó működése (opció, csak PS típusnál) A mennyiség-elosztó a szállító heveder sebességének beállítására szolgál, és azt a vontató és a szállítószalag közé kell beiktatni ábra - Szállítószalag-sebesség Gyorsabb szállítószalag-sebesség: fordítsa el balra a mennyiség-elosztót. Lassabb szállítószalag-sebesség: fordítsa el jobbra a mennyiség-elosztót. A szállítószalag kikapcsolása Hajtás E-motorral 230 V és 400 V (E típus) Fordítsa el a kapcsológombot 0 állásba. Hajtás vontató-hidraulikával (PS típus) Kapcsolja ki a vontatón a kiegészítő hidraulikát. 6. oldal

9 Munkavégzés a szállítószalaggal Szállítás Szállítás kézzel Segédeszköz nélkül: Emelje meg a szállítószalagot a csőkengyelnél fogva, és tolja el. Szállítás a vontatóval (opció) 1. Húzza ki a beszúrócsapot a kocsirúdból. 2. Vezesse át a kocsirúd csövét a csőkengyel alatt, és akassza be a szállítószalag alsó végén található felfogóba. 3. Biztosítsa a csőkengyelt a beszúrócsappal. Szállítási segédeszköz Kocsirúd Felfogó Csőkengyel 5. ábra - Szállítás kézzel Szállítási segédeszközzel (opció): Tolja a szállítási segédeszközt a csőkengyel alá, lábával tartson ellen, majd emelje meg a szállítószalagot. Tolja el a szállítószalagot a kívánt helyzetbe. Csőkengyel 6. ábra - Szállítás vontatóval 4. Kapcsolja össze a kocsirudat a vontatóval. Közúton való szállítás során a közlekedésrendészeti szabályokat be kell tartani. A gép hátoldalán világítókészüléket kell elhelyezni. A maximális szállítási sebesség 10 km/h! 7. oldal

10 Ellenőrzések és karbantartás Ellenőrzések és karbantartás Figyelem! Ellenőrzési és karbantartási munkák előtt a gép hajtását le kell állítani! Csavarok és anyák Az első üzemóra után minden csavart és anyát utána kell húzni. Minden további 100 üzemóra után a csavarokat és anyákat utána kell húzni. Az elveszett csavarokat és anyákat pótolni kell. Ellenőrizze az összes hidraulikus csavarkötés tömítettségét és szoros illeszkedését. Biztonságtechnikai tudnivalók Sohase dolgozzék védőeszközök nélkül. Karbantartási munkák után szerelje fel az összes védőeszközt. Csakis eredeti POSCH pótalkatrészeket használjon. A villamos felszerelésen csak szakképzett villanyszerelő végezhet munkát. A szállító heveder megfeszítése 3. Lazítsa meg a két feszítőcsavar (3) ellenanyáit (2). 4. A két feszítőcsavar (3) egyenletes forgatásával feszítse elő a szállítószalag alsó részét. 5. Ha a szállítószalag heveder kellően meg van feszítve, az ellenanyákkal kontrázza le ismét a feszítőcsavarokat. 6. Húzza meg ismét mindkét oldalon a rögzítőcsavarokat. A futásközpontosság beállítása Ha a szállító heveder nem fut a hajtó-, ill. terelődob közepén, a futásirány utánállítására van szükség. 1. Lazítsa meg kissé a rögzítőcsavarokat (1) a szállítószalag mindkét oldalán. 2. Lazítsa meg a két feszítőcsavar (3) ellenanyáit (2). 3. A két feszítőcsavar (3) elforgatásával igazítsa be a hajtódobot. 4. Húzza meg ismét a rögzítőcsavarokat (1) és az ellenanyákat (2). A szállítószalaggal kapcsolatos tudnivalók Figyelem! Ellenőrizze a szállító heveder középen futását. A szállító heveder menesztői nem léphetnek működésbe. Ellenkező esetben a hevedert a hajtás, ill. a terelődob állításával középre kell állítani. Megjegyzés: Távolítsa el időnként a szállítószalag alatt felgyülemlett anyagot, mert különben a szállítóheveder menesztői megsérülhetnek ábra - A szállító heveder megfeszítése A szállító heveder idővel az igénybevétel következtében meglazulhat. Ebben az esetben utána kell húzni a hevedert. Ehhez a következő lépéseket kell elvégezni: 1. Vigye munkahelyzetbe a szállítószalagot. 2. Lazítsa meg kissé a rögzítőcsavarokat (1) a szállítószalag mindkét oldalán. 8. oldal

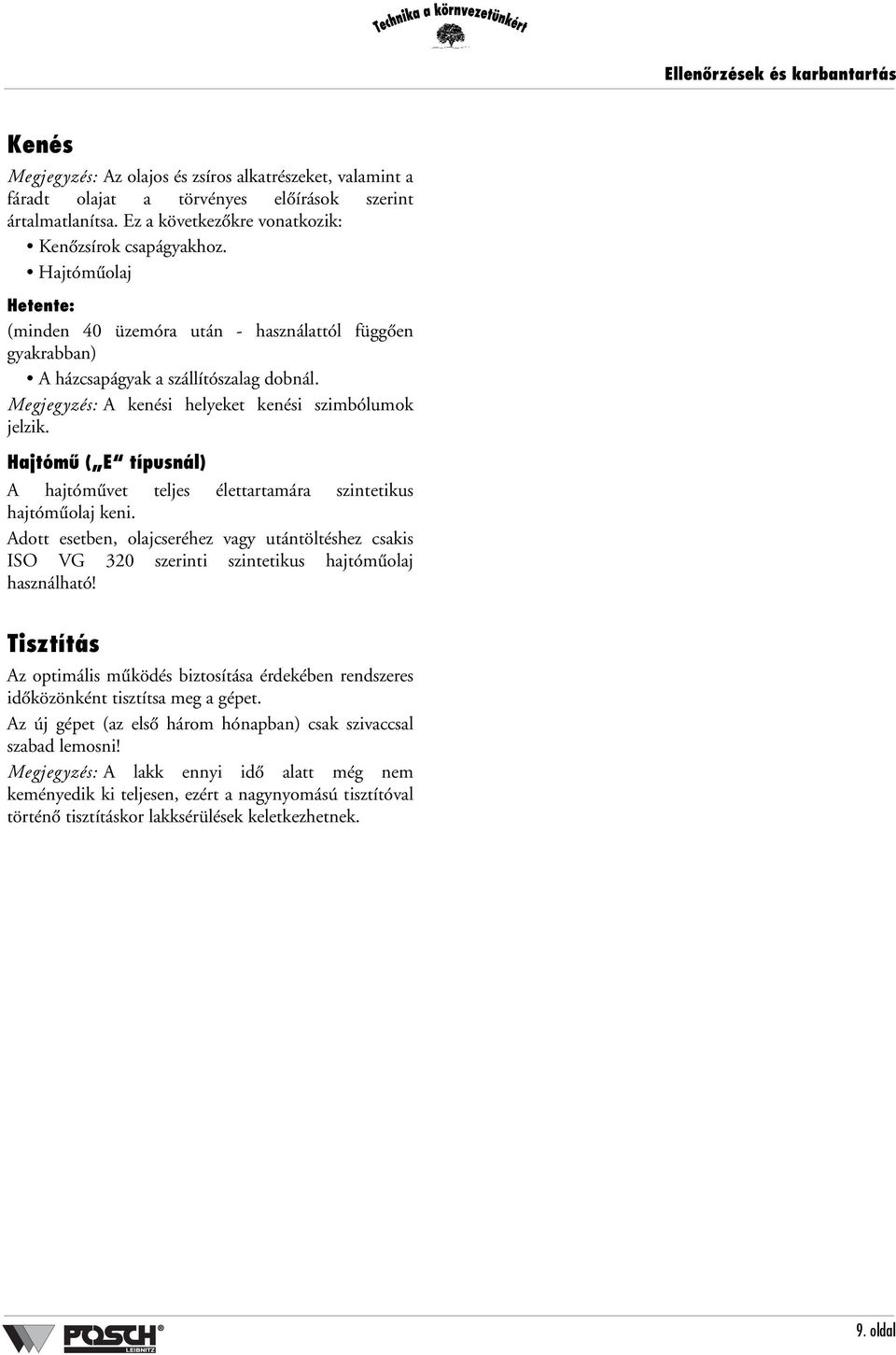

11 Ellenőrzések és karbantartás Kenés Megjegyzés: Az olajos és zsíros alkatrészeket, valamint a fáradt olajat a törvényes előírások szerint ártalmatlanítsa. Ez a következőkre vonatkozik: Kenőzsírok csapágyakhoz. Hajtóműolaj Hetente: (minden 40 üzemóra után - használattól függően gyakrabban) A házcsapágyak a szállítószalag dobnál. Megjegyzés: A kenési helyeket kenési szimbólumok jelzik. Hajtómű ( E típusnál) A hajtóművet teljes élettartamára szintetikus hajtóműolaj keni. Adott esetben, olajcseréhez vagy utántöltéshez csakis ISO VG 320 szerinti szintetikus hajtóműolaj használható! Tisztítás Az optimális működés biztosítása érdekében rendszeres időközönként tisztítsa meg a gépet. Az új gépet (az első három hónapban) csak szivaccsal szabad lemosni! Megjegyzés: A lakk ennyi idő alatt még nem keményedik ki teljesen, ezért a nagynyomású tisztítóval történő tisztításkor lakksérülések keletkezhetnek. 9. oldal

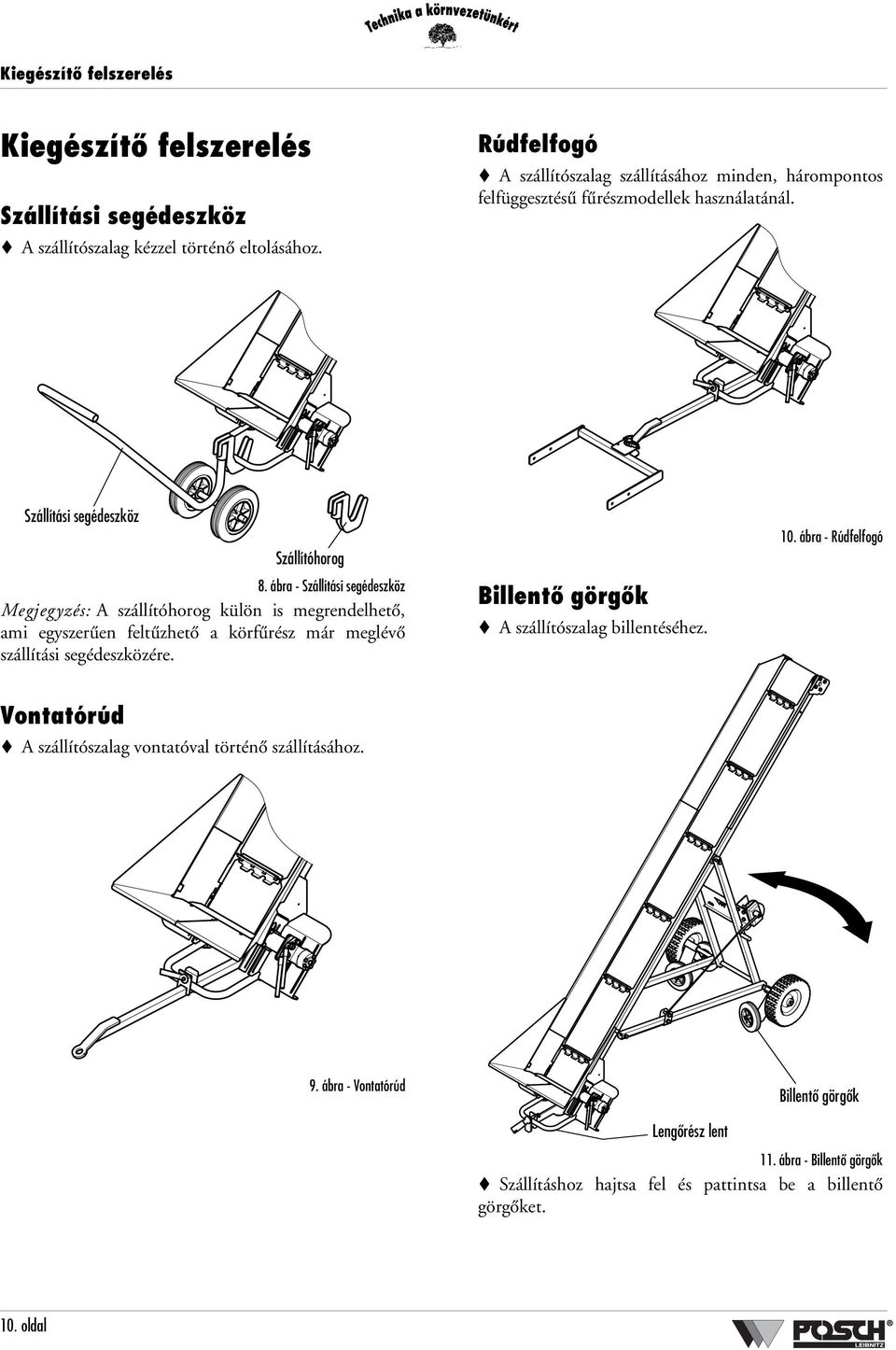

12 Kiegészítő felszerelés Kiegészítő felszerelés Szállítási segédeszköz A szállítószalag kézzel történő eltolásához. Rúdfelfogó A szállítószalag szállításához minden, hárompontos felfüggesztésű fűrészmodellek használatánál. Szállítási segédeszköz Szállítóhorog 8. ábra - Szállítási segédeszköz Megjegyzés: A szállítóhorog külön is megrendelhető, ami egyszerűen feltűzhető a körfűrész már meglévő szállítási segédeszközére. Billentő görgők A szállítószalag billentéséhez. 10. ábra - Rúdfelfogó Vontatórúd A szállítószalag vontatóval történő szállításához. 9. ábra - Vontatórúd Lengőrész lent Billentő görgők 11. ábra - Billentő görgők Szállításhoz hajtsa fel és pattintsa be a billentő görgőket. 10. oldal

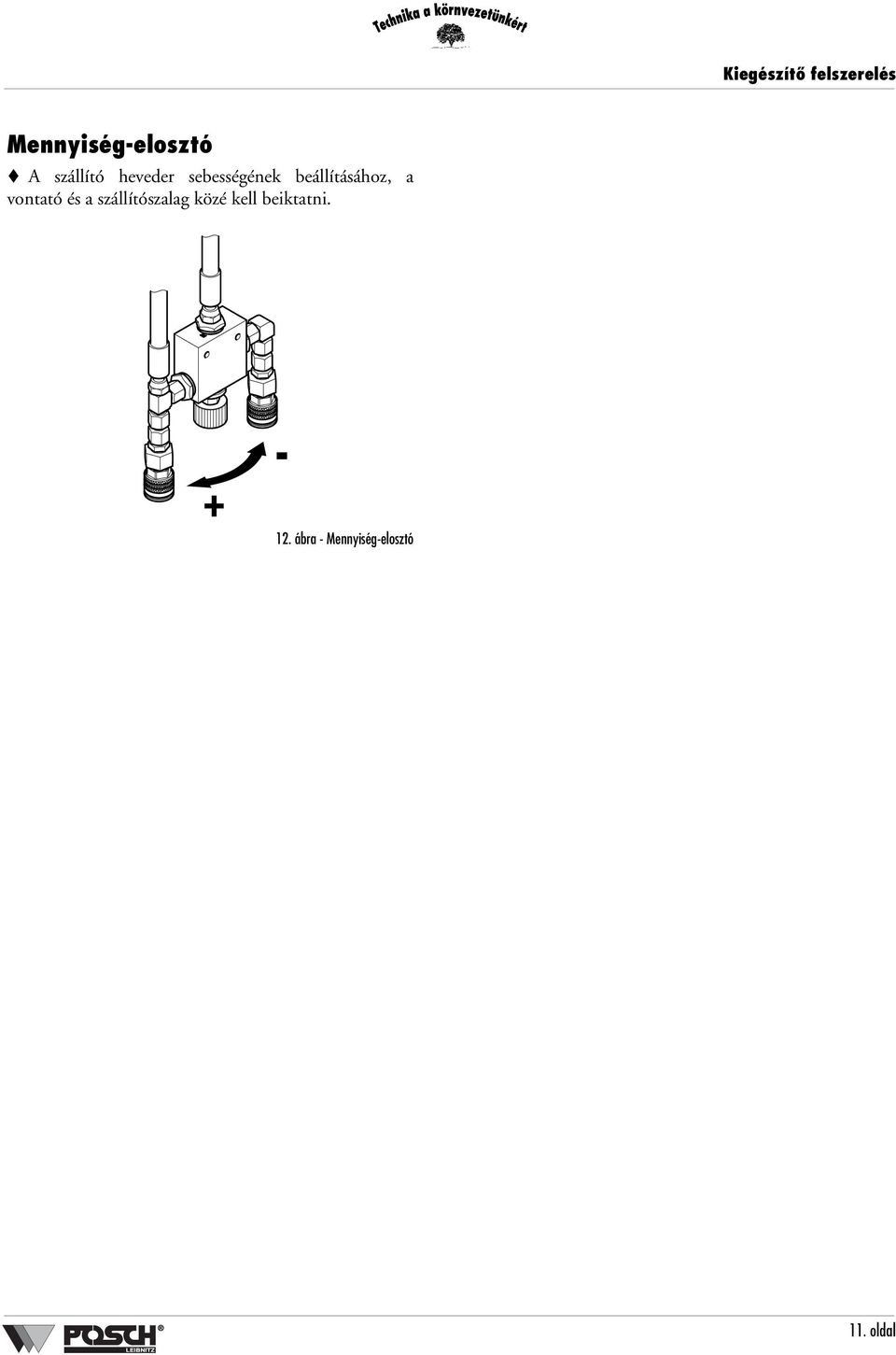

13 Kiegészítő felszerelés Mennyiség-elosztó A szállító heveder sebességének beállításához, a vontató és a szállítószalag közé kell beiktatni ábra - Mennyiség-elosztó 11. oldal

14 Hiba - Lehetséges ok - Elhárítás Hiba - Lehetséges ok - Elhárítás Hiba Lehetséges ok Elhárítás Szakasz A villanymotor nem indul vagy gyakran kikapcsolódik hibás tápkábel Biztosító kiolvadt - tápkábel biztosítója túl gyenge. Motorvédelem megszólal rossz forgásirány Villanyszerelő ellenőrizze a tápkábelt helyes értékű biztosítót használjon Túl gyenge a tápkábel cseréljen fel két fázist (5. oldal) a szállító heveder megáll nincs eléggé megfeszítve a szállító heveder A szállító heveder megfeszítése (8. oldal) 3. táblázat: Hiba - Lehetséges ok - Elhárítás 12. oldal

15 Műszaki adatok Műszaki adatok Hajtás Típus PS 4m PS 5m E 4m E 5m Hajtási mód Vontató-hidraulika E-motor Teljesítmény, ill. erőszükséglet kw 15 0,75 Feszültség V max. literteljesítmény liter/ perc 16 - max. üzemi nyomás bar Szállítási adatok min. szállítási magasság cm max. szállítási magasság cm Dőlés Fok Hevederszélesség cm 30 Méretek ** Hossz cm Szélesség cm 120 Magasság cm Súly kg táblázat: Műszaki adatok **...a megadott méretek és súlyok irányadó értékek (szállítási helyzetben - szállítószalag lent) 13. oldal

16 Műszaki adatok 14. oldal

17 Pótalkatrészek Pótalkatrészek Tisztelt Ügyfelünk! A jelen pótalkatrész jegyzéket azért állítottuk össze, hogy az Ön POSCH gépéhez szükséges pótalkatrészek szállítását egyszerűen és gyorsan le lehessen bonyolítani. Kérjük, hogy a pótalkatrészek megrendelésénél közöljék az alábbi adatokat: a gép cikkszáma (az adattáblán látható) a gép sorozatszáma (az adattáblán látható) a kívánt pótalkatrész cikkszáma, megnevezése és darabszáma kívánt feladási mód (posta, postai expressz,...) az Ön szállítási címe Kérjük, hogy a megrendelést az Ön POSCH - kereskedőjének címezze! 15. oldal

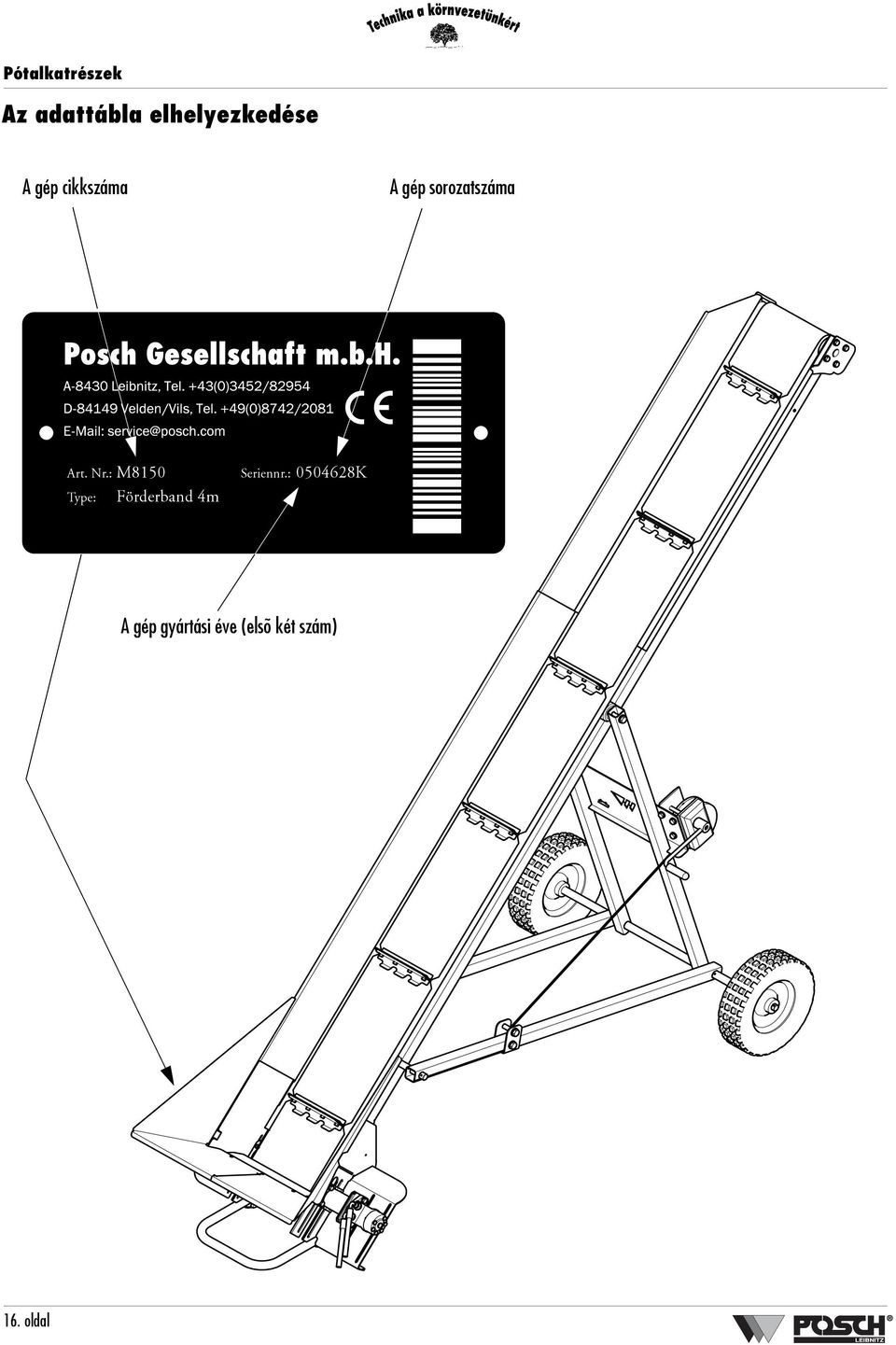

18 Pótalkatrészek Az adattábla elhelyezkedése A gép cikkszáma A gép sorozatszáma ^êík=kêkw junrm qóééw c êçéêä~åç=qã péêáéååêkw MRMQSOUh A gép gyártási éve (elsõ két szám) 16. oldal

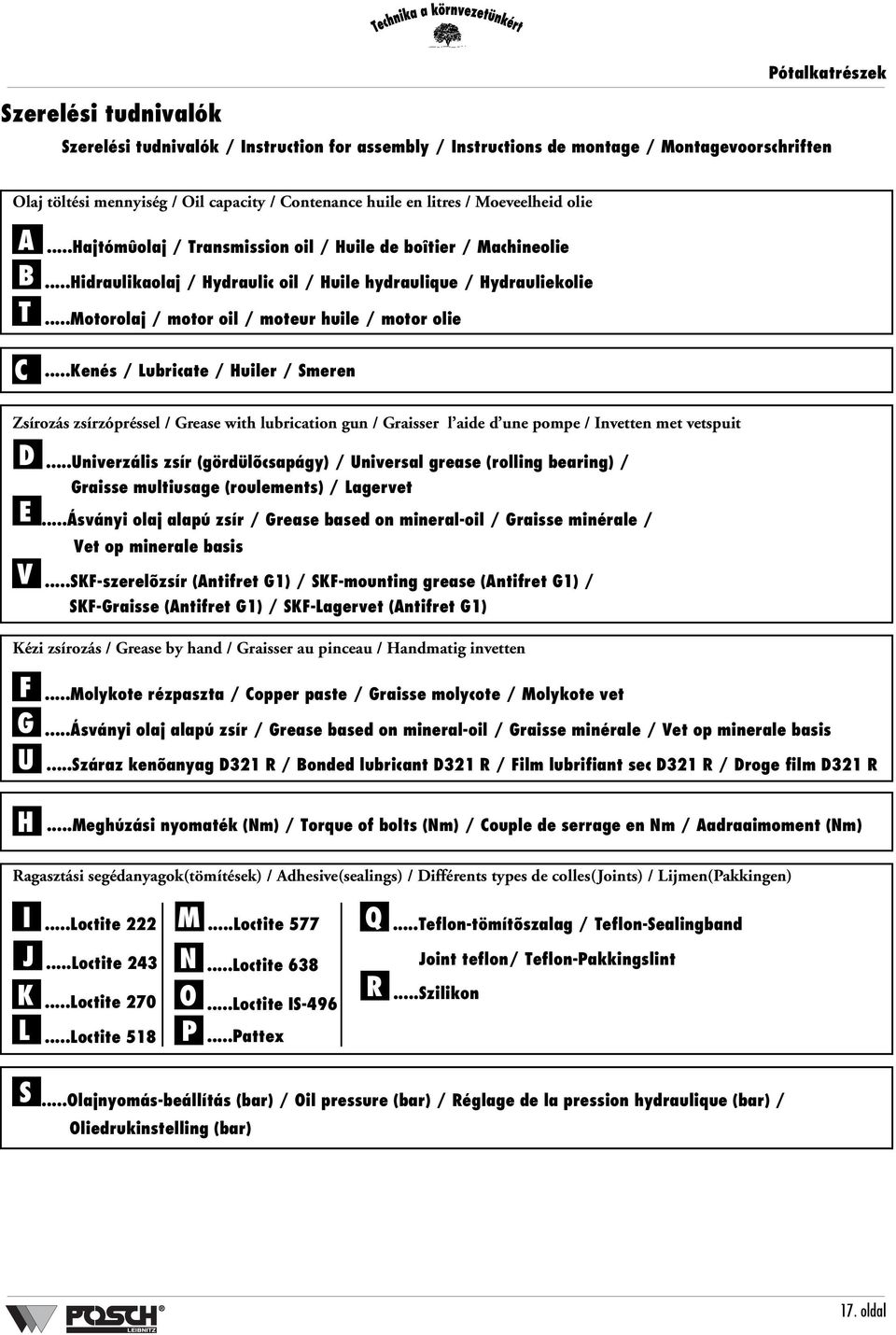

19 Szerelési tudnivalók Pótalkatrészek Szerelési tudnivalók / Instruction for assembly / Instructions de montage / Montagevoorschriften Olaj töltési mennyiség / Oil capacity / Contenance huile en litres / Moeveelheid olie A...Hajtómûolaj / Transmission oil / Huile de boîtier / Machineolie B...Hidraulikaolaj / Hydraulic oil / Huile hydraulique / Hydrauliekolie T...Motorolaj / motor oil / moteur huile / motor olie C...Kenés / Lubricate / Huiler / Smeren Zsírozás zsírzópréssel / Grease with lubrication gun / Graisser l aide d une pompe / Invetten met vetspuit D...Univerzális zsír (gördülõcsapágy) / Universal grease (rolling bearing) / Graisse multiusage (roulements) / Lagervet E...Ásványi olaj alapú zsír / Grease based on mineral-oil / Graisse minérale / Vet op minerale basis V...SKF-szerelõzsír (Antifret G1) / SKF-mounting grease (Antifret G1) / SKF-Graisse (Antifret G1) / SKF-Lagervet (Antifret G1) Kézi zsírozás / Grease by hand / Graisser au pinceau / Handmatig invetten F...Molykote rézpaszta / Copper paste / Graisse molycote / Molykote vet G...Ásványi olaj alapú zsír / Grease based on mineral-oil / Graisse minérale / Vet op minerale basis U...Száraz kenõanyag D321 R / Bonded lubricant D321 R / Film lubrifiant sec D321 R / Droge film D321 R H...Meghúzási nyomaték (Nm) / Torque of bolts (Nm) / Couple de serrage en Nm / Aadraaimoment (Nm) Ragasztási segédanyagok(tömítések) / Adhesive(sealings) / Différents types de colles(joints) / Lijmen(Pakkingen) I...Loctite 222 J...Loctite 243 K...Loctite 270 L...Loctite 518 M...Loctite 577 N...Loctite 638 O...Loctite IS-496 P...Pattex Q...Teflon-tömítõszalag / Teflon-Sealingband Joint teflon/ Teflon-Pakkingslint R...Szilikon S...Olajnyomás-beállítás (bar) / Oil pressure (bar) / Réglage de la pression hydraulique (bar) / Oliedrukinstelling (bar) 17. oldal

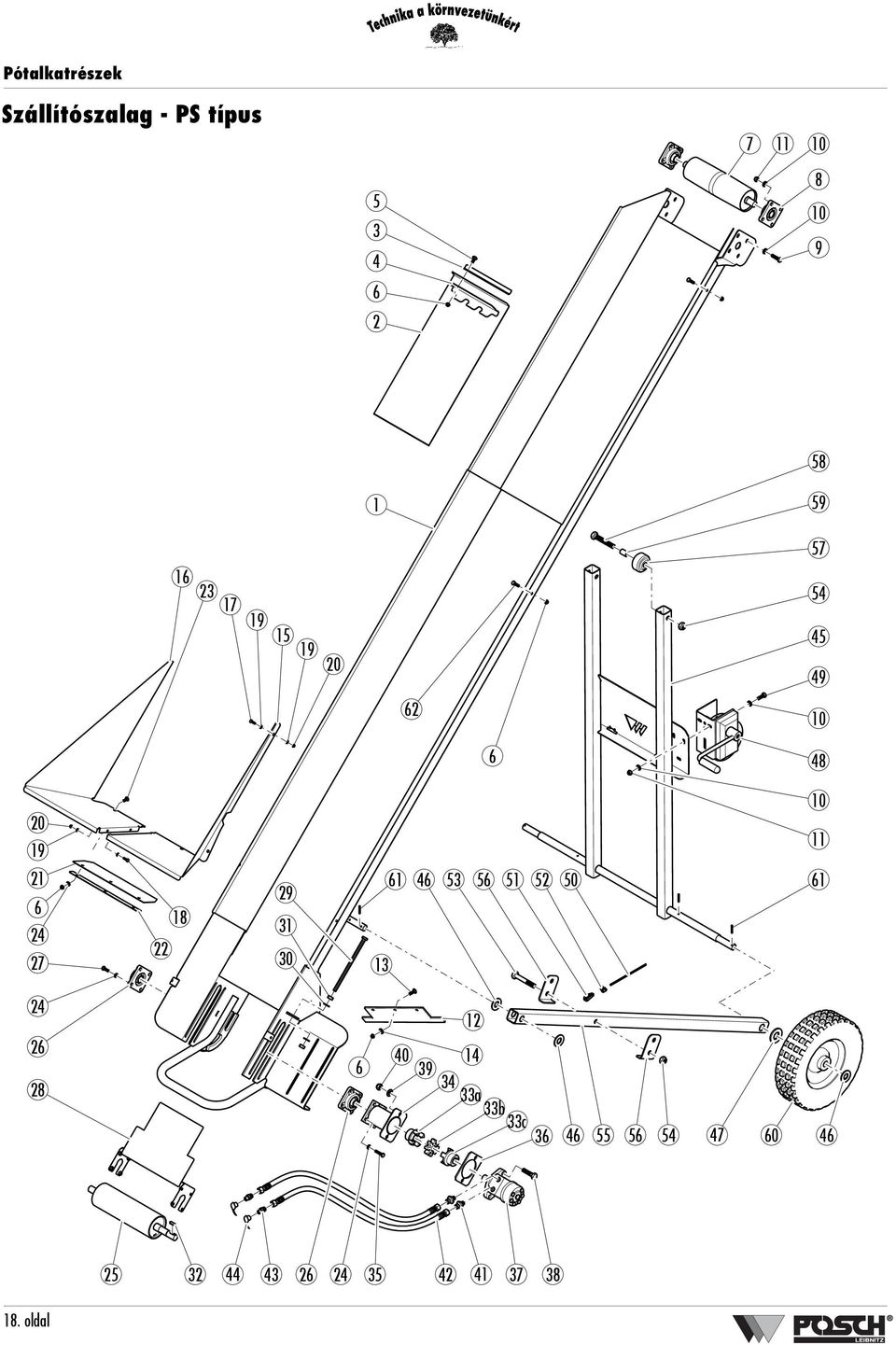

20 Pótalkatrészek Szállítószalag - PS típus a 33b 33c oldal

21 Pótalkatrészek Szállítószalag - PS típus Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N dêìåçê~üãéå=qã cnmm=rspq PO m~ ÑÉÇÉê=^UñTñOR=afkSUUR knvm=otnm N N dêìåçê~üãéå=rã cnmm=rstq PP hìééäìåö=oçíéñ=ou wnsm=mrsm N O c êçéêöìêíjwìëåüåáíí=tnrñpmmño=(bei 4m) NO PQ jçíçêñä~åëåü cnmm=rsst N wopm=murn c êçéêöìêíjwìëåüåáíí=tnrñpmmño=(bei 5m) NR PR péåüëâ~åíëåüê~ìäé=juñqm=afkvpp knvm=moss Q P häéããäéáëíé=(bei 4m) NO PS wéåíêáéêääéåü comm=pqps N comm=umsu häéããäéáëíé=(bei 5m) NR PT eóçê~ìäáâãçíçê=aensm wnsm=mpnv N Q jáíåéüãéêääéåü=(bei 4m) NO PU péåüëâ~åíëåüê~ìäé=jnoñqr=afkvpn knvm=mtpm O comm=umst jáíåéüãéêääéåü=(bei 5m) NR PV páåüéêìåöëëåüéáäé=jno=_knpovo knvm=onnm O R qçêä~åçëåüê~ìäé=juñom=afksmp knvm=norv SM QM péääëíëák=péåüëâ~åíãìííéê=jno=afkvur knvm=nsrm O S péääëíëák=péåüëâ~åíãìííéê=ju=afkvur knvm=nrrm SS QN bl=udb=nm=milonlojba wnsv=mqvn O T rãäéåâíêçããéä cnmm=qmru N QO báåñ~åüjiéáíìåö=aku=nmilqmmm wntt=mqmn O U déü ìëéä~öéê=or womm=mqpm O QP eóçê~ìäáâëíéåâéê=jooñnir=_dp wnsm=mstm O V péåüëâ~åíëåüê~ìäé=jnmñpm=afkvpp knvm=mpvm U QQ pí~ìäâ~ééé=nlo=_dp wnsm=msum O NM páåüéêìåöëëåüéáäé=jnm=_knpovo knvm=onmm OO QR táåçéåê~üãéå cnmm=rspt N NN péääëíëák=péåüëâ~åíãìííéê=jnm=afkvur knvm=nsmm NN QS påüéáäé=joq=afknorl^ knvm=omnm S NO ^ÄëíêÉáÑÉê conm=nopv N QT påüéáäé=jpm=afknorl^ knvm=ompn O NP qçêä~åçëåüê~ìäé=juñor=afksmp knvm=nosm P QU péáäïáåçé=qóé=vmn wopm=nmop N NQ påüéáäé=ju=afkqqm knvm=nuvm P QV péåüëâ~åíëåüê~ìäé=jnmñor=afkvpp knvm=mptm P NR qêáåüíéêääéåü=êéåüíë conm=nost N RM aê~üíëéáä=r=afkpmsm womm=mnsm Pã NS qêáåüíéêääéåü=äáåâë conm=nosu N RN péáäâ~ìëåüé=s womm=mnrn N NT péåüëâ~åíëåüê~ìäé=jsñns=afkvpp knvm=mmsm Q RO péáäâäéããé=r=afktqn womm=mnqm P NU péåüëâ~åíëåüê~ìäé=jsñom=afkvpp knvm=mmum O RP péåüëâ~åíëåüê~ìäé=jnsñum=afkvpn knvm=mvuo O NV páåüéêìåöëëåüéáäé=js=_knpovo knvm=omsm NO RQ péääëíëák=péåüëâ~åíãìííéê=jns=afkvur knvm=nsvm S OM péääëíëák=péåüëâ~åíãìííéê=js=afkvur knvm=nqtm S RR oçüê=ìåíéå conm=noum O ON déïéäéä~éééå womm=nmos N RS péáäïáåâéä conm=noun O OO häéããäéáëíé comm=vpmm N RT oçääé conm=nopr O OP fååéåëéåüëâ~åíëåüê~ìäé=juñom=_knnoro knvm=nnsn P RU péåüëâ~åíëåüê~ìäé=jnsñnmm=afkvpp knvm=mvut O OQ páåüéêìåöëëåüéáäé=ju=_knpovo knvm=omum NN RV oçääéåä~öéêêçüê conm=nops O OR ^åíêáéäëíêçããéä cnmm=noun N SM o~ç=qmmñnmmjorñtr wopm=mvnm O OS déü ìëéä~öéê=~åöéäçüêí comm=pqqo O SN pé~ååëíáñí=rñqm=afknqun knvm=oqqm U OT péåüëâ~åíëåüê~ìäé=juñpm=afkvpp knvm=mopm Q SO péåüëâ~åíëåüê~ìäé=juñom=afkvpp knvm=mnum Q OU påüãìíòëåüìíò cnmm=qmvv N c êçéêöìêí=qã=îçêãçåíáéêí=emçëk=o=j=sf cqmm=nqvn OV péåüëâ~åíëåüê~ìäé=jnoñoqm=afkvpp knvm=mvnp O c êçéêöìêí=rã=îçêãçåíáéêí=emçëk=o=j=sf cqmm=nsoo PM påüéáäé=jno=afknorl^ knvm=nvpm Q c êçéêä~åç=qã=mp=îçêãçåíáéêí=emçëk=n=j=qqf cqmm=nsnq PN péåüëâ~åíãìííéê=jno=afkvpq knvm=nspm Q c êçéêä~åç=rã=mp=îçêãçåíáéêí=emçëk=n=j=qqf cqmm=nsop 19. oldal

22 Pótalkatrészek Szállítószalag - E típus Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N ^åíêáéäëíêçããéä=b cnmm=rspv N V påü~äíéêääéåü conm=nopu N O m~ ÑÉÇÉê=^UñTñOR=afkSUUR knvm=otnm N NM péåüëâ~åíëåüê~ìäé=juñom=afkvpp knvm=mnum O P déíêáéäéãçíçê=mitrât=(bei 230V) wopm=mpmn N NN påü~äíéê=mitr=ât=(bei 230V) wopm=mpsp déíêáéäéãçíçê=mitrât=(bei 400V) wopm=mpmo påü~äíéê=mitr=ât=(bei 400V) wopm=mpso N Q ^ìëöäéáåüëääéåü conm=noss O c êçéêä~åç=qã=b=opms=îçêãk=emçëk=n=j=opf cqmm=nsou R qçêä~åçëåüê~ìäé=juñqm=afksmp knvm=nosp Q c êçéêä~åç=qã=b=qmms=îçêãk=emçëk=n=j=opf cqmm=nsnp S påüéáäé=ju=afkqqm knvm=nuvm Q c êçéêä~åç=rã=b=opms=îçêãk=emçëk=n=j=opf cqmm=nsov T péääëíëák=péåüëâ~åíãìííéê=ju=afkvur knvm=nrrm S c êçéêä~åç=rã=b=qmms=îçêãk=emçëk=n=j=opf cqmm=nson U páåüéêìåöëëåüéáäé=ju=_knpovo knvm=omum S (lásd Szállítószalag - PS típus 18. oldal) 20. oldal

23 Pótalkatrészek Szállítási segédeszköz A körfûrészek meglévõ szállítási segédeszközeire is feltûzhetõ! Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N qê~åëéçêíüáäñéê~üãéå cnmm=pqrr N Q qê~åëéçêíüáäñé=j=e~âéå cnmm=rsts N O o~ç=ommñrm wopm=muum O qê~åëéçêíüáäñéê~üãéå=îçêãçåík=emçëk=n=j=pf cqmm=nots P påüåéäääéñéëíáöéê=pil=oosjom womm=ompp O qê~åëéçêíüáäñé=âçãéäéíí cmmm=opom 21. oldal

24 Pótalkatrészek Rúdfelfogók és vontatórúd Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N aéáåüëéä~ìñå~üãé=ñωê=p ÖÉ=łc cnmm=rstu N NP aéáåüëéä cnmm=rspr N O PJmìåâíÄçäòÉå=ìåíÉå comm=vsmp N NQ ^ÄëíÉÅâÄçäòÉå cnmm=pnts N P hä~ééëíéåâéê=ãáí=héííé womm=omrn O NR dêáññ=pmñr wopm=nmmr N Q péåüëâ~åíëåüê~ìäé=jsñns=afkvpp knvm=mmsm O NS céçéêëíéåâéê=q=afknnmoq womm=omqm N R péääëíëák=péåüëâ~åíãìííéê=js=afkvur knvm=nqtm Q NT aêéáéåâêωåâëíê~üäéê=êçí womm=mttu O S péåüëâ~åíëåüê~ìäé=jnmñum=afkvpn knvm=msnm Q NU méåçéäü~äíéê=ñωê=oωåâëíê~üäéê womm=mtun O T péääëíëák=péåüëâ~åíãìííéê=jnm=afkvur knvm=nsmm Q NV péåüëâ~åíëåüê~ìäé=jsñom=afkvpp knvm=mmum O U påüéáäé=jnm=afknorl^ knvm=nvmm U OM påüéáäé=js=afknorl^ knvm=nusm O V aéáåüëéä~ìñå~üãé=ñωê=p ÖÉ=łd cnmm=rstt N aéáåüëéä~ìñå~üãé=ñωê=p ÖÉ=łc =EmçëK=NJUF cmmm=opot NM péääëíëák=péåüëâ~åíãìííéê=jno=afkvur knvm=nsrm O aéáåüëéä~ìñåk=ñωê=p ÖÉ=łd =EmçëK=OJRI=VJNOF cmmm=opos NN péåüëâ~åíëåüê~ìäé=jnoñtm=afkvpn knvm=mupm O qê~âíçêçéáåüëéä=âçãéäéíí=emçëk=ri=npjomf cmmm=opnm NO påüéáäé=jno=afknorl^ knvm=nvpm O 22. oldal

25 Pótalkatrészek Billentő görgők Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N påüïéåâíéáä=êéåüíë cnmm=rvmv N T pé~ååëíáñí=rñqm=afknqun knvm=oqqm O O påüïéåâíéáä=äáåâë cnmm=rvnm N U ^ÄëíÉÅâÄçäòÉå cnmm=pnts N P påüïéåâíéáä=ìåíéå cnmm=rvnn N V dêáññ=pmñr wopm=nmmr N Q o~ç=ormñrm wopm=muum Q NM céçéêëíéåâéê=q=afknnmoq womm=omqm N R påüåéäääéñéëíáöéê=pil=om womm=ompp Q påüïéåâêçääéåéáåë~íò=âçãéäéíí cmmm=oqtm S aêìåâñéçéê=oiorñppitñnvt wnom=mmoq O 23. oldal

26 Pótalkatrészek Mennyiség-elosztó (csak PS típushoz) Hely Megnevezés Cikkszám Db. Hely Megnevezés Cikkszám Db. N jéåöéåíéáäéê=socl`klps wnsm=movr N T bl=ubq=nmjmi wnsv=mqqn N O bl=udb=nm=milonlojba wnsv=mqvn P U pí~ìäâ~ééé=nlo=_dp=êçí wnsm=msum O P báåñ~åüjiéáíìåö=aku=nmilqmm wntt=mmqm O V bl=dw=nm=i wnsv=mqpr O Q eóçê~ìäáâãìññé=jooñnir=_dp wnsm=msvm O NM pí~ìäëíéåâéê=pshnlo=êçí wnsm=mtmm O R eóçê~ìäáâëíéåâéê=jooñnir=_dp wnsm=mstm O NN bl=ubt=nmjmi wnsv=mqqm N S bl=uoba=nrlnm=mi wntm=mmrq Q jéåöéåíéáäéê=ñωê=łmp =âçãéäéíí= cmmm=opou 24. oldal

27 Pótalkatrészek Feljegyzések 25. oldal

28 Pótalkatrészek Feljegyzések 26. oldal
