Üzemeltetési útmutató

Átírás

1 Cikkszám Tartalom 1. Előszó Szállítási terjedelem Az oldalütés-vizsgáló készülék felszerelése A kuplungtárcsa felszerelése A mérőóra felszerelése és beállítása Komplett felépítmény Az oldalütés ellenőrzése A kuplungtárcsa beállítása Előszó A jelen dokumentációt szakmai személyzet számára állítottuk össze, és a nyomdába adás időpontjában érvényes technikai színvonal alapján készült. Az oldalütés-vizsgáló készülék kezelési útmutatója a kiszerelés része. Az oldalütés-vizsgáló készülék a technika elismert szabályai szerint készült és volt bevizsgálva. Ennek ellenére szakszerűtlen kezelés esetén a nem megengedett beavatkozások sérülésekhez vagy anyagi károkhoz vezethetnek. A kezelési útmutató: alkalmazás előtt alaposan el kell olvasni. az oldalütés-vizsgáló készülék teljes élettartama alatt meg kell őrizni. a személyzet számára bármikor hozzáférhetőnek kell lennie. a következő tulajdonosnak vagy felhasználónak tovább kell adni. A ZF Services fenntartja az előzetes értesítés nélkül történő változtatások jogát. A ZF Services nem vállal felelősséget a helytelenül történt felszerelésért, a nem szakszerű módon történő kezelésért, a nem megfelelő karbantartásért, a szakszerűtlenül elvégzett munkálatokért, sem pedig az azokból eredő közvetett károkért. Feltétlenül figyelembe kell venni a gépjármű gyártójának utasításait és kézikönyveit. /serviceinformation 1/ 7

2 2. Szállítási terjedelem 1. ábra: szállítási terjedelme 1 Felfogó tányér 7 Bilincs csavarok 2 Felfogó tányér vezetőcsapokkal 8 Mérőtapintó 3 Mérőóra befogó 9 Mérőóra 4 Alapállvány 10 Állító villa 5 Felfogócsapok pillangóanyával 11 Szorítóanya 6 Persely 12 Rögzítő-darab 3. A SACHS kuplungtárcsák a gyártó üzemet egy komplett vizsgálat után hagyják el. A szakszerűtlen kezelés a szállítás vagy raktározás során a kuplungtárcsa oldalütéséhez vezethet. A kuplungtárcsa beépítése előtt ellenőrizze le annak oldalütését, és szükség esetén igazítsa ki (max. 0,5 mm). 2/ 7

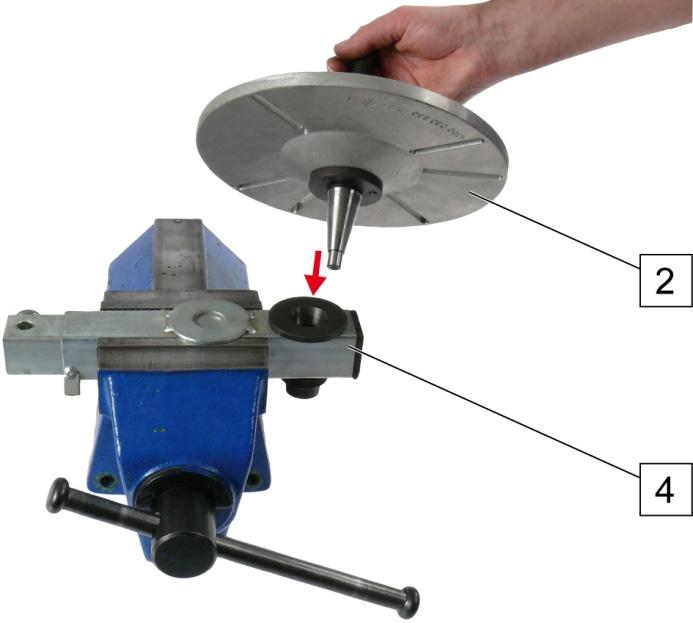

3 3.1 Az oldalütés-vizsgáló készülék felszerelése 1. Az alapállványt (4) fogja be a satuba. 2. A felfogó tányért a vezetőcsapokkal (2) tűzze az alapállványba (4). 2. ábra: és felfogó tányér 3. A felfogó csapokat (5) tűzze a felfogó tányérba (2) és csavarja fel a pillangóanyákat. Ne szorítsa meg! 4. Az összes felfogó csapot (5) úgy pozícionálja a felfogó tányérba (2), hogy a kuplungtárcsa síkban feküdjön fel a felfogócsapokra. 5. A torziós rugók számától függően: 3 felfogó csapot (5) 120 -os szögben, 4 felfogó csapot (5) 90 -os szögben szerelje fel. A felfogócsapoknak (5) egyenletesen fel kell feküdniük a kuplungtárcsa fedőlemezére. 3. ábra: A felfogócsapok felszerelése. 3/ 7

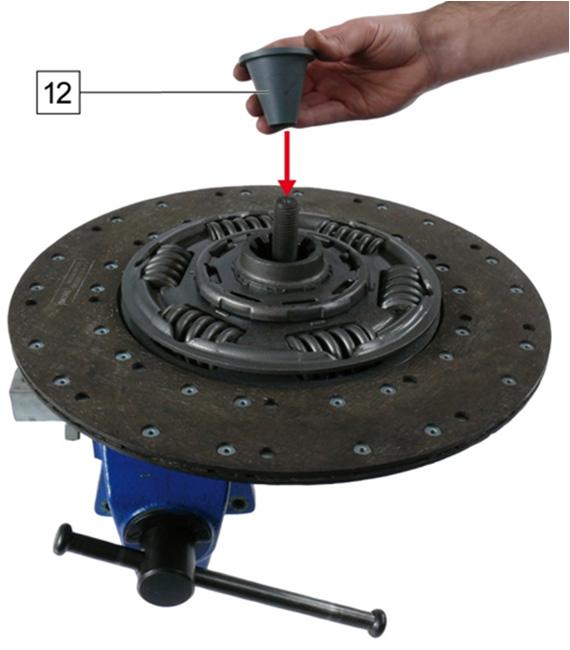

4 3.2 A kuplungtárcsa felszerelése A kuplungtárcsákat csak tiszta, száraz és zsírmentes kézzel fogja meg. 1. A kuplungtárcsát a rögzítő-darab megnyomásával (12) kell központosítani. 2. A kuplungtárcsán felfogócsapokat jusztírozza be és alulról húzza meg a pillangóanyákkal. A kuplungtárcsának egyenletesen fel kell feküdnie a felfogócsapokra. 4. ábra: A kuplungtárcsa központosítása 3. A felfogótányért (1) lássa el darabbal és húzza meg a pillangóanyákat (5) (v.ö. 3. ábra) 4. Tartsa meg a felfogótányért (1) és húzza meg a szorítóanyát (11). A felfogótányérnak (1) csak a kuplungtárcsa fedőlemezének felfogócsapjaira szabad felfeküdnie. 5. ábra: A felfogótányér felszerelése 4/ 7

5 3.3 A mérőóra felszerelése és beállítása 1. A perselyt (6) helyezze be az alapállványba. 2. A mérőóra befogóját (3) vezesse át a perselyen (6). 3. A mérőóra befogója rögzítése érdekében a bilincs csavarokat (7) csavarja a persely (6) menetébe. 6. ábra: A mérőóra befogójának felszerelése 4. A mérőórát (9) szerelje be a mérőóra befogójába (3). 5. A mérőtapintót (8) tegye a kuplungbetét felső harmadára. 6. A mérőórát (9) feszítse elő (2 mm) és húzza meg. 7. A mérőóra skáláját (9) állítsa 0 -ra. 7. ábra: A mérőóra beállítása 5/ 7

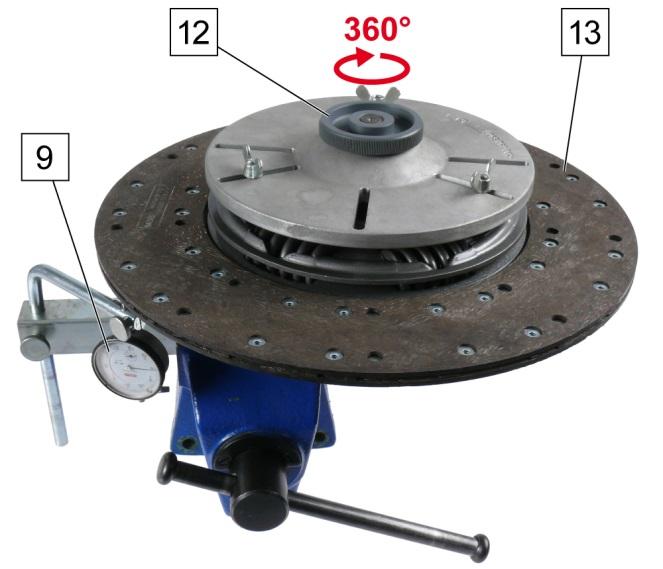

6 3.4 Komplett felépítmény 8. ábra: A felszerelt komplett oldalütés-vizsgáló készülék 3.5 Az oldalütés ellenőrzése 1. Forgassa el a kuplungtárcsát (13) a rögzítődarabnál (12) fogva 360 -kal, és közben olvassa le a mérőórát (9). Ne a kuplungtárcsánál (13) fogva forgassa! Különben a mérés hamis értéket fog eredményezni. A kuplungtárcsa beépítése előtt ellenőrizze le annak oldalütését, és szükség esetén igazítsa ki (max. 0,5 mm). 9. ábra: Az oldalütés ellenőrzése 6/ 7

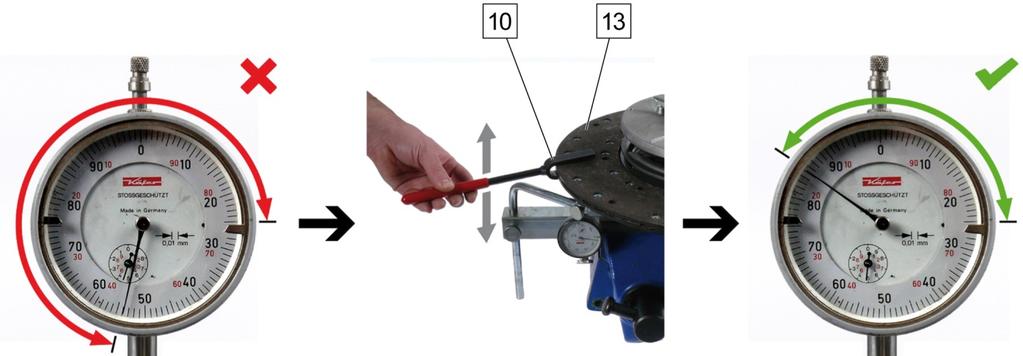

7 3.6 A kuplungtárcsa beállítása Ha a kuplungtárcsa oldalütése nagyobb mint 0,5 mm, a kuplungtárcsát be kell állítani az állító villával: 10. ábra: A kuplungtárcsa beállítása 1. Az állító villát (10) helyezze a kuplungtárcsa (13) legnagyobb eltérésű helyére. 2. A kuplungtárcsát az állító villával nyomja a nyíl irányába. 3. Ismét ellenőrizze le az oldalütést. 4. Szükség esetén ismételje meg az állítási eljárást, míg a kuplungtárcsa oldalütése max. 0,5 mm lesz. 7/ 7
